BEDIENUNGSANLEITUNG M3546N1 NEFF

Wir danken Ihnen und beglückwünschen Sie zu Ihrer Wahl. Dieses praktische, moderne und funktionale Gerät wird aus erstklassigen Materialien hergestellt, die während des gesamten Produktionsprozesses einer strikten Qualitätskontrolle unterzogen und eingehend geprüft wurden, um Ihre Anforderungen nach einem perfekten Kochfeld zu erfüllen.

Daher möchten wir Sie bitten, diese einfache Anweisung aufmerksam durchzulesen und einzuhalten, um bereits ab der ersten Benutzung unübertroffene Ergebnisse zu erzielen. Sie enthält wichtige Informationen nicht nur für die Benutzung sondern auch für die Pflege und Ihre Sicherheit.

Für den Transport benötigen unsere Produkte eine wirksame Schutzverpackung. Bei dieser Verpackung beschränken wir uns auf das unbedingt erforderliche Material, das gesamte Verpackungsmaterial ist voll recyclefähig. Wie wir können auch Sie einen Beitrag zum Umweltschutz leisten, indem Sie die Verpackung in einem in der Nähe Ihres Wohnorts zu diesem Zweck aufgestellten Container entsorgen. Das gebrauchte Öl sollte nicht über den Abfluss entsorgt werden, da dies eine sehr hohe Umweltbelastung darstellt. Sammeln Sie das Öl in einem geschlossenen Behälter und geben Sie diesen an einer Sammelstelle ab, oder ist dies nicht möglich, entsorgen Sie den Behälter in Ihrem Abfallbehälter (somit gelangt er auf eine kontrollierte Müllhalde; dies ist nicht die beste aller Lösungen, Sie vermeiden damit jedoch die Verschmutzung des Grundwassers). Ihre Kinder und Sie selbst werden es danken. Machen Sie ein nicht mehr benutztes Gerät vor der Entsorgung unbrauchbar. Danach bringen Sie es zur einer Sammelstelle für recyclefähige Wertstoffe. Ihre örtliche Verwaltung gibt Ihnen Auskunft über diese Sammelstellen.

VerpackungundAltgerät

Wenn das Typenschild Ihres Gerätes das Symbol Sie diese Anweisungen:

aufweist, befolgen

Umweltgerechtentsorgen

EntsorgenSiedieVerpackungumweltgerecht.

DiesesGerätistentsprechenddereuropäischen Richtlinie2002/96/EGüberElektro-undElektronik-Altgeräte(wasteelectricalandelectronicequipment-WEEE)gekennzeichnet.

Die Richtliniegibtden RahmenfüreineEU-weit gültige Rücknahmeund Verwertung der Altgerätevor.

INHALT

Sicherheitshinweise 1.5

Dies sind die Bestandteile Ihres Kochfelds 17.

Gasbrenner 18

Überhitzungsschutz 19

Empfohlener Durchmesser der Kochgeräte 19.

Kochtipps 20

Warnhinweise bei der Benutzung 21

Beim Kochen 21

Bei der Reinigung und Pflege 22

Störungen 23

Garantiebedingungen 24

Sicherheitshinweise

☐ Lesen Sie diese Gebrauchsanweisung zum effizienten und sicheren Kochen mit diesem Gerät aufmerksam durch.
☐ Entsprechend der gültigen Vorschriften darf die Installation und Umwandlung von Gas nur von einem von offizieller Stelle bevollmächtigten Fachmann durchgeführt werden.
☐ Prüfen Sie vor dem Einbau Ihres neuen Kochfelds, ob die Abmessungen korrekt sind.
☐ Dieses Gerät darf nicht an eine Ableitungsvorrichtung für Verbrennungsprodukte angeschlossen werden.
☐ Die nachfolgenden Anweisungen gelten nur für jene Länder, deren Symbol am Gerät aufgeführt ist. Zur Anpassung des Geräts an die Benutzungsbedingungen des jeweiligen Landes müssen die technischen Anweisungen beachtet werden.
☐ Dieses Gerät wurde ausschließlich für die Verwendung in Privathaushalten entworfen; eine kommerzielle oder gewerbliche Nutzung ist nicht gestattet. Dieses Gerät darf nicht auf Jachten oder in Wohnwagen eingebaut werden. Die Garantie gilt nur dann, wenn das Gerät ausschließlich für seinen vorgesehenen Zweck genutzt wird.
☐ Der Einbauort des Geräts muss über die vorschriftsmäßige Belüftung verfügen, die in perfektem Gebrauchszustand sein muss.
☐ Setzen Sie das Gerät keinem starken Luftzug aus, da die Brenner erlöschen könnten.
☐ Dieses Gerät ist werkseitig auf die auf dem Typenschild angegebene Gasart eingestellt. Sollte eine Umstellung auf eine andere Gasart erforderlich sein, wenden Sie sich bitte an unseren Kundendienst.
☐ Führen Sie keine Arbeiten im Innern des Geräts durch. Wenden Sie sich ggf. an unseren Kundendienst.
☐ Bewahren Sie die Gebrauchs- und Einbauanweisung gut auf, damit diese bei einem Besitzerwechsel zusammen mit dem Gerät ausgehändigt werden können.
☐ Nehmen Sie ein beschädigtes Gerät nicht in Betrieb.

☐ Die Oberflächen von Heiz- und Kochgeräten erhitzen sich im Betrieb, seien Sie daher vorsichtig. Lassen Sie Kinder nicht in die Nähe des Geräts.

☐ Verwenden Sie das Gerät nur zur Zubereitung von Speisen, niemals als Heizung.

☐ Überhitztes Fett oder Öl kann sich leicht entzünden. Daher muss die Zubereitung von Speisen mit Fett oder Öl, wie z. B. Pommes frites, überwacht werden.

☐ Bei brennendem Fett oder Öl nicht versuchen, das Feuer mit Wasser zu löschen, VERBRENNUNGSGEFAHR! Den Topf oder die Pfanne zum Ersticken der Flamme abdecken, und die Kochstelle ausschalten.

☐ Bei einer Störung die Gas- und Stromzufuhr zum Gerät unterbrechen. Wenden Sie sich für eine Reparatur des Geräts an unseren Kundendienst.

☐ Stellen Sie keine verformten und unstabilen Kochgeräte auf die Platten und Brenner, sie könnten umfallen.

Lässt sich eine Armatur nicht betätigen, darf diese nicht forciert werden. Wenden Sie sich sofort an unseren Kundendienst, damit dieser die Reparatur oder den Ersatz vornimmt.

☐ Vermeiden Sie bei der Benutzung des Gaskochfelds Luftzüge und das Verschütten kalter Flüssigkeiten. Dies könnte zu einem Bruch der Glasscheibe führen.

☐ Verwenden Sie keine Dampfreinigungsgeräte zur Reinigung des Kochfeldes, da Stromschlaggefahr besteht.

Das Gerät ist nicht für die Benutzung durch Personen (einschließlich Kinder) vorgesehen, die in ihrer körperlichen, sensorischen oder geistigen Leistungsfähigkeit beeinträchtigt sind oder denen es an Erfahrung oder Kenntnissen mangelt, es sei denn, sie stehen unter Beaufsichtigung oder wurden von einer für ihre Sicherheit verantwortlichen Person in der Benutzung des Gerätes unterrichtet.

☐ Lassen Sie das Gerät während des Betriebes nicht unbeaufsichtigt.

☐ Die Darstellungen in dieser Gebrauchsanweisung sind rein informativ.

WERDEN DIESE BESTIMMUNGEN NICHT EINGEHALTEN, LEHNT DER HERSTELLER JEGLICHE GARANTIELEISTUNGEN AB.

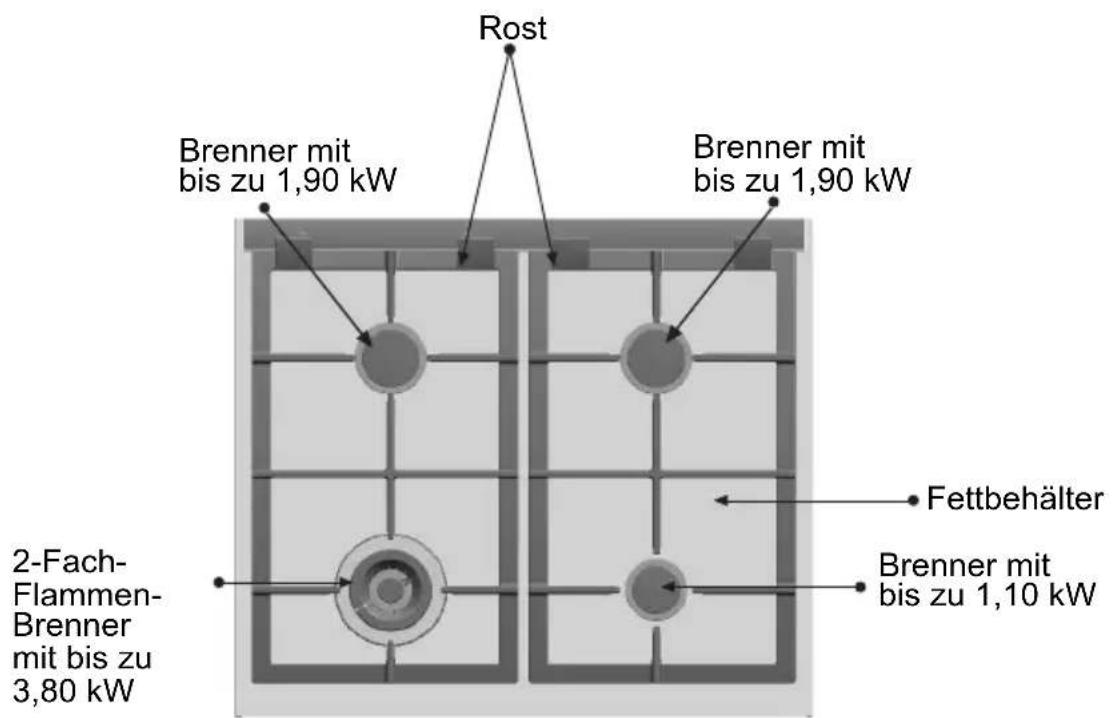

Dies sind die Bestandteile Ihres Kochfelds:

Rost Brenner mit bis zu 1,90 kW Brenner mit bis zu 1,90 kW Brenner mit bis zu 2,80 kW Fettbehälter Brenner mit bis zu 1,10 kW

Rost Brenner mit bis zu 1,90 kW Brenner mit bis zu 1,90 kW 2-Fach- Flammen- Brenner mit bis zu 3,80 kW Fettbehälter Brenner mit bis zu 1,10 kW

Gasbrenner

Abb. 1

An jedem Bedienschalter am Backofen oder am Bedienfeld wird der entsprechende, vom Schalter kontrollierte Brenner angegeben. Abb. 1.

Zum Einschalten eines Brenners den Schalter des entsprechenden Brenners eindrücken und nach links bis auf die Position für maximale Leistung stellen und dort einige Sekunden lang halten, bis der Brenner gezündet wird. Den Schalter dann loslassen und auf die gewünschte Position einstellen. Wird der Brenner nicht gezündet, den Vorgang wiederholen.

Bei verschmutzten Zündkerzen ist die Zündung unzureichend, daher sind diese sauber zu halten.

Die Reinigung mit einer kleinen Bürste ausführen und dabei beachten, dass die Kerze keiner gewaltsamen Einwirkung ausgesetzt werden darf.

Wenn der Brenner im Betrieb ausgeht (z.B. durch Luftzug), so zündet das Gerät diese Kochstelle selbsttätig erneut.

Sollte die Wiederzündung erfolglos sein (z.B. durch

Übergekochtes auf dem Brenner), so wird die Gaszufuhr für diesen Brenner unterbrochen und ein akkustisches signal ertönt.

Drehen Sie den Bedienknebel auf und prüfen Sie anhand der Tabelle auf Seite 23, ob Sie die Ursache beheben können.

Jede Kochstelle ist gesichert! Das bedeutet für Sie: Wenn einmal eine Flamme ausgeht (z.B. durch Überkochen), dann strömt kein Gas mehr aus.

Wenn während des Betriebs Störungen auftreten, weist das Sicherheitssystem darauf mit akustischen

Signalen hin (siehe Abschnitt "Betriebsstörungen").

Nach einer Betriebsdauer von 6 Stunden schaltet sich das Gerät selbsttätig aus. Drehen Sie alle Bedienknebel auf ●-Stellung, dann können Sie das Geräte wieder einschalten.

Zum Ausschalten den Schalter nach rechts auf die Position - stellen.

Ihr modernes und funktionales Kochfeld verfügt über stufenlos verstellbare Ventile, womit Sie zwischen den Positionen Min. und Max. die gewünschte Einstellung finden.

Je nach Ausführung kann Ihre Kochplatte mit einem

2-Flammen-Brenner ausgestattet sein, der besonders zum Kochen mit spanischen Paella-Pfannen, dem chinesischen wok (jede Art von asiatischen Gerichten), usw. geeignet ist.

Die Benutzung des Gasgeräts erzeugt in dem Raum, wo es betrieben wird, Wärme und Feuchtigkeit. Es muss eine gute Belüftung der Küche gewährleistet sein: die natürlichen

Belüftungsöffnungen frei halten, oder eine mechanische

Belüftung (Abzugshaube) installieren. Bei einer kontinuierlichen Benutzung Ihres Geräts könnte eine zusätzliche Belüftung, z. B. ein offenes Fenster (ohne einen Luftzug zu erzeugen) oder eine höhere Leistung der ggf. vorhandenen mechanischen Belüftung erforderlich werden.

Eine orangene Verfärbung der Flamme ist normal und kann bei Staub in der Umgebung oder bei übergelaufener Flüssigkeit oder Ähnlichem auftreten.

Überhitzungsschutz

Zum Schutz der Elektronik ist die Kochmulde mit einem Überhitzungsschutz ausgestattet. Dieser schaltet bei Überhitzung alle Brenner ab und die Betriebsanzeigen aller Brenner und des Hauptschalters blinken.

Drehen Sie alle Bedienknebel auf die ●-Stellung. Warten Sie, bis das Gerät genügend abgekühlt ist. Nun können Sie das Gerät wieder wie gewohnt einschalten.

Empfohlener Durchmesser (cm) der Kochgeräte

Je nach Modell:

BRENNER	MIN.-∅ KOCHGERÄT	Max.-∅ KOCHGERÄT
2-Fach-Flammen : 3,80 kW	22 cm	28 cm
Schellkochplatte:	22 cm	26 cm
Normalkochplatte:	14 cm	20 cm
Hilfsplatte:	12 cm	14 cm

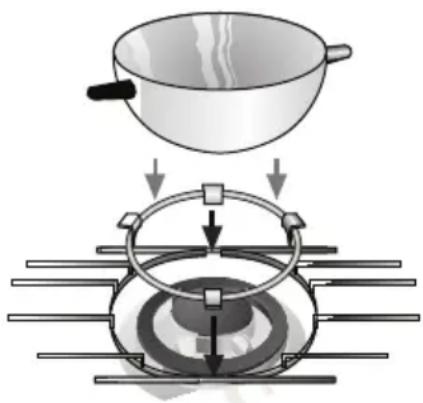

Zusatzroste:

Abb. 3.

Je nach Modell, einen erforderlichen Zusatzrost, der am 3-fach Flammenbrenner für Kochgeräte mit einem Durchmesser über 26 cm, Bratpfannen, Tontöpfe und alle konkaven Kochgeräte installiert wird (chinesischer wok, usw.) Abb. 3.

Rost für Kaffeekocher: Je nach Modell verfügt Ihr Gerät über einen Zusatzrost für Kaffeemaschinen, der ausschließlich an der Hilfs-Kochstelle bei Kochgeräten mit einem Durchmesser unter 10 cm eingesetzt wird.

Der Hersteller haftet nicht bei einer Nicht- oder Falschverwendung dieser Zusatzroste.

Empfehlungen zum Kochen:

Diese Empfehlungen sind rein informativ

Sehr stark Stark Mittel Langsam
2-fach Flamme-Brenner	Kochen, braten, rösten, Paellas, asiatische Küche (wok).	Aufwärmen und warmhalten: vorbereitete Gerichte, Fertiggerichte.
Schnell-Brenner	Schnitzel, Beafsteak, Omelett, Frittiertes.	Reis, Béchamel, Ragout.	Dampfkochen: Fisch, Gemüse.
Halb-Schnell-Brenner	Dampfkartoffeln, frisches Gemüse, Eintopf, Nudelgerichte.	Aufwärmen und Warmhalten: zubereiteter Gerichte und Kochen feiner Gerichte.
Hilfsplatte-Brenner	Kochen: Schmorgerichte, Milchreis, Karamell.	Auftauen und langsam Kochen: Hülsenfrüchte, Obst, Gefriergerichte.	Schmelzen: Butter, Schokolade, Gelatine.

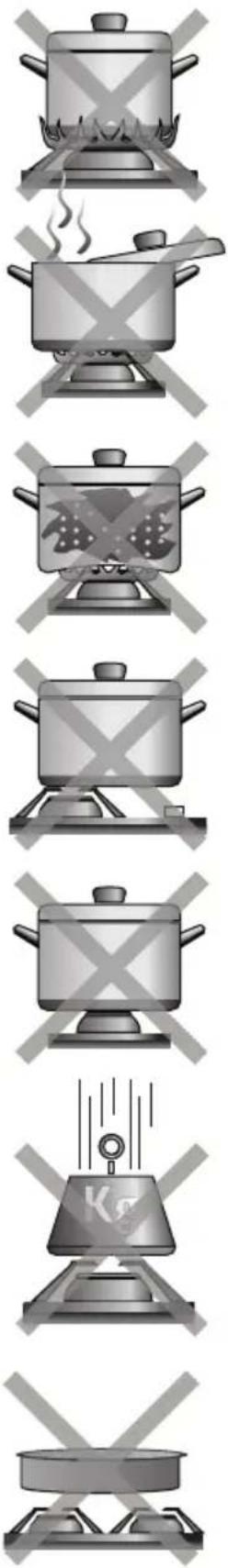

Warnhinweise zum Gebrauch beim Kochen

NEIN

Keine kleinen Kochgeräte auf großen Brennern verwenden. Die Flamme darf nicht an den Seiten der Kochgeräte aufsteigen.

Nicht ohne oder mit versetztem Deckel kochen, ein Teil der Energie geht dadurch verloren.

Keine Kochgeräte mit verformtem Boden verwenden. Dies verlängert die Garzeit und erhöht den Energieverbrauch.

Das Kochgerät nicht versetzt über den Brenner stellen, es könnte umfallen.

Auf den Brennern in der Nähe der Regler keine großen Kochgeräte verwenden, die nach dem Aufstellen auf dem Brenner die Regler berühren oder nahe sein können, dass die Temperatur in diesem Bereich zu hoch ist und Beschädigung verursacht. Die Kochgeräte nicht direkt auf den Brenner stellen.

Kein überhohes Gewicht aufstellen, das Kochfeld nicht mit schweren Gegenständen stoßen.

Nicht zwei Brenner oder Wärmequellen für ein einziges Kochgerät verwenden. Vermeiden Sie die Benutzung von Bratpfannen, Tontöpfen, usw. über längere Zeit bei maximaler Heizleistung.

JA

Verwenden Sie stets Kochgeräte, die für den jeweiligen Brenner geeignet sind. Damit vermeiden Sie einen übermäßigen Verbrauch an Gas und Flecken auf den Kochgeräten.

Immer den Deckel aufsetzen.

Nur Töpfe, Pfannen und Tontöpfe mit flachem und dickem Boden.

Das Kochgerät genau in die Mitte über den Brenner stellen.

Das Kochgerät auf den Rost stellen.

Achten Sie vor der Benutzung darauf, dass die Roste und Brennerdeckel richtig angebracht sind.

Die Kochgeräte vorsichtig auf dem Kochfeld bewegen.

Verwenden Sie nur ein Kochgerät pro Brenner.

Am 2-fach lammenbrenner den Zusatzrost verwenden.

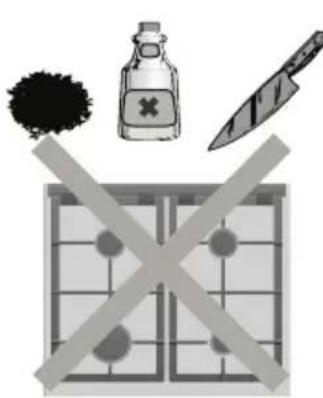

Gebrauchsanleitung für Glasplatte: Reinigung und Pflege

NEIN JÄ

Keine pulverförmigen Putzmittel, Reinigungssprays für Backöfen oder Scheuerlappen benutzen. Sie können Kratzer auf der Glasfläche verursachen.

Zum Entfernen von anhaftenden Lebensmittelresten auf der Kochfläche dürfen keine spitzen oder kratzenden Gegenstände wie Scheuerlappen aus Metall oder Messer verwendet werden. Zur Reinigung der Verbindungsstelle der Glasfläche mit den Verkleidungen der Brenner oder den Metallblenden dürfen keine Messer, Schaber oder ähnliche verwendet werden.

Die Kochgeräte nicht über die Glasfläche ziehen, es könnten Kratzer entstehen. Ebenso sollte vermieden werden, dass harte oder spitze Gegenstände auf die Glasfläche fallen. Die Ränder des Kochfelds keinen Stößen aussetzen.

Sandkörner, die z. B. bei der Reinigung von Gemüse anfallen, zerkratzen die Glasfläche.

Die Oberfläche des Heizelements nach jeder Benutzung und in kaltem Zustand reinigen. Auch die kleinsten Rückstände werden beim nächsten Betrieb verbrannt.

Damit die Brenner und Roste immer sauber sind, müssen diese periodisch gereinigt werden. Dazu werden sie in Seifenwasser gelegt und mit einer nicht metallischen Bürste abgerieben, damit die Löcher und Öffnungen perfekt frei bleiben und eine korrekte Flamme erzeugen können. Die Brennerdeckel und Roste nach einer Anfeuchtung immer gleich abtrocknen.

Einen Schaber für Glasflächen verwenden, und diesen stets flach auf der Glasfläche ansetzen. Dabei besonders beachten, dass man nicht an die Verkleidungen der Gasbrenner gelangt.

Nach dem Reinigen und Trocknen der Brenner darauf achten, dass die Deckel richtig auf dem Flammenverteiler des Brenner aufgelegt werden.

Entfernen Sie Übergelaufenes sofort mit dem Glasschaber. Dies gilt besonders für Angeschomolzenes, Zucker oder stark zuckerhaltige Speisen.

ACHTUNG:

Gehen Sie beim Entnehmen der Roste behutsam vor, um die Befestigungsstifte nicht zu beschädigen. Nach dem Abwaschen der Roste müssen sie vor dem nächsten Kochen vollständig getrocknet werden. Wassertropfen oder Feuchtstellen bei Beginn des Kochens könnten kleinere Lackschäden verursachen. Beim Reinigen der Klötze der Roste vorsichtig behandeln. Diese könnten sich lösen und der Rost könnte die Glasscheibe oder das Profil bei der nächsten Benutzung beschädigen.

Betriebsstörungen

Es muss nicht immer der Kundendienst gerufen werden.

Oftmals können Sie den Fehler selbst beheben. Die folgende Tabelle enthält ein paar Ratschläge.

Wichtiger Hinweis:

Nur das Fachpersonal unseres Kundendienstes darf Arbeiten an der Gas- und Stromanlage vornehmen.

Wo liegt das Problem...	Mögliche Ursache Lösung
...wenn der allgemeine Strombetrieb nicht funktioniert?	-Defekte Sicherung.-Die automatische Sicherung oder ein Differenzschalter ist durchgebrannt.	-Die Sicherung im Hauptsicherungskasten prüfen und ggfs. ersetzen.-Im Stromkasten prüfen, ob die Hauptsicherung oder ein Trennschalter durchgebrannt ist.
...wenn die elektrische -Zwisch Zündung nicht funktioniert?	en den Zündkerzen und den Brennern können sich Lebensmittelreste befinden.-Die Brenner sind feucht.-Die Brennerdeckel sind nicht richtig aufgelegt.	-Der Raum zwischen Kerze und Brenner muss sorgfältig gereinigt werden.-Die Brennerdeckel sorgfältig trocknen.-Prüfen, ob die Deckel richtig aufliegen.
...wenn die Flamme der Brenner nicht gleichförmig ist?	-Die verschiedenen Teile des Brenners sind nicht richtig zusammengesetzt worden.-Die Gasauslässe der Brenner sind verschmutzt.	-Die Teile an die richtige Position montieren.-Die Gasauslässe der Brenner reinigen.
...wenn der Gasstrom nicht normal zu sein scheint, oder wenn kein Gas austritt?	-Die Gasleitung ist an zwischengeschaltene Ventilen angeschlossen.-Bei Gas aus einer Gasflasche könnte die Flasche leer sein.	-Die möglichen zwischengeschalteten Ventile öffnen.-Die Gasflasche durch eine volle ersetzen.
...wenn es in der Küche nach Gas riecht?	-Ein Hahn ist offen.-Mögliche Leckstelle an der Gasflaschenkupplung.	-Alle Hähne überprüfen.-Prüfen Sie, ob der Anschluss korrekt durchgeführt wurde.
...wenn ein Brenner ausgeht und ein akustisches Signal ertönt?	-Das Sicherheitssystem hat sich aktiviert und die Gaszufuhr unterbrochen.	-Bringen Sie den Knebel des Brenners in die Position aus. Das Signal bricht ab. Sie können Ihr Kochfeld normal weiter benutzen.
...wenn alle Brenner ausgehen und ein akustisches Signal ertönt?	-Überhitzung des Kochfeldes.	-Bringen Sie alle Knebel in die Position aus. Das Signal bricht ab. Warten Sie 30 min. bevor Sie das Kochfeld wieder benutzen.Wenn das Signal weiter ertönt, rufen Sie den Kundendiest an.
...wenn alle Brenner ausgehen und ein akustisches Signal ertönt?	-Erkennung einer allgemeinen Störung	-Nach einer Minute ertönt ein Pfeifsignal, andernfalls rufen Sie den Kundendienst.

E - NR

FD

Diese Angaben finden Sie auf dem Typenschild Ihres Geräts, auf der Unterseite des Kochfelds.

Garantiebedingungen

Die Garantiebedingungen, die auf dieses Gerät Anwendung finden, werden von unserer Vertretung in Land des Gerätekaufs festgelegt. Auf Wunsch ist der Verkäufer, bei dem Sie das Gerät erworben haben gerne bereit, Ihnen Einzelheiten hierzu mitzuteilen. Zur Inanspruchnahme der Garantie muss in allen Fällen der Kaufbeleg vorgelegt werden.

Wir behalten uns das Recht auf Änderungen vor.
