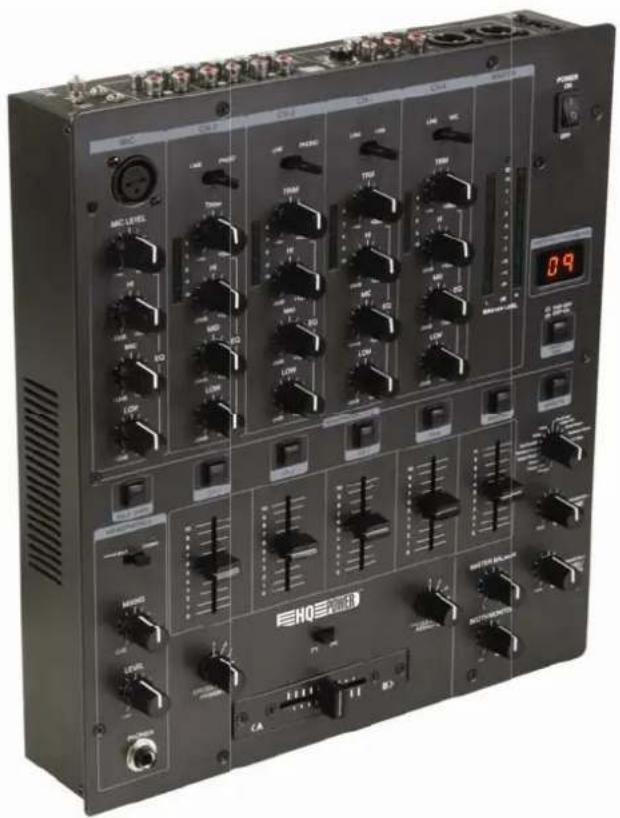

PROMIX400U2 - Mezclador HQ Power - Manual de uso y guía de instrucciones gratis

Tipo de producto	Mesa de mezclas
Marca	HQ Power
Modelo	PROMIX400U2
Dimensiones	320 x 350 x 65 mm
Peso	5 kg
Alimentación	100-240 VAC ~ 50/60 Hz
Consumo	30 W
Entradas	2 RCA phono, 4 líneas RCA, 1 micro (combo XLR/Jack), USB
Salidas	2 Master XLR, 2 Master RCA, 1 Rec RCA, 1 Booth RCA, 1 auriculares
Respuesta en frecuencia	20 Hz - 20 kHz
Relación señal/ruido	86 dB (CD/LINE sin efectos)
Distorsión (THD)	< 0.02% (CD/LINE/PHONO)
Diafonía	> 70 dB
Ecualizador canal	3 bandas: HI (+12/-24 dB a 13 kHz), MID (+12/-24 dB a 1 kHz), LOW (+12/-24 dB a 70 Hz)
Ecualizador micrófono	3 bandas: HI (+12/-12 dB a 10 kHz), MID (+12/-12 dB a 1 kHz), LOW (+12/-12 dB a 100 Hz)
Funciones principales	4 canales, crossfader 45 mm TCT, procesador DSP multiefectos, fader start, talk-over, cue split, pantalla LCD
Mantenimiento y limpieza	Desconectar antes de limpiar; limpiar con un paño húmedo sin pelusa; evitar alcohol y disolventes
Seguridad	Utilizar solo en interiores; proteger de la humedad; no obstruir las ranuras de ventilación; desconectar si no se usa
Piezas de recambio y reparabilidad	Ninguna pieza reparable por el usuario; solicitar las piezas al distribuidor
Información general	Garantía 24 meses (UE); uso profesional en interiores; no modificar el aparato

Preguntas frecuentes - PROMIX400U2 HQ Power

¿Cómo conectar un tocadiscos a la mesa de mezclas?

Conecte el tocadiscos a una entrada PHONO (canal 1 o 2) y coloque el selector de fuente en PHONO. Si se produce un zumbido, conecte el cable de tierra al terminal SIGNAL GND.

¿Puedo usar un micrófono al mismo tiempo que otras fuentes?

Sí, el canal 4 se puede configurar como MIC. Use la función TALK OVER para atenuar los demás canales y dar prioridad al micrófono.

¿Cómo escuchar un canal en los auriculares antes de mezclarlo?

Presione el botón CUE del canal deseado. Ajuste el nivel con el control LEVEL de los auriculares y use MIXING para equilibrar entre la señal cue y el master.

¿Cuál es la función del crossfader y cómo asignarlo?

El crossfader permite fundir entre dos canales. Use los botones CROSS FADER ASSIGN A/B para asignar los canales. La curva de transición (abrupta o suave) se ajusta con el selector CURVA.

¿Cómo usar los efectos DSP integrados?

Gire el selector de efectos [17] para elegir un efecto (p. ej., eco, reverberación). Ajuste los parámetros con los controles [14] y active/desactive con el botón EFFECTS [15].

¿Qué hacer si no sale sonido de los altavoces?

Verifique que la alimentación esté conectada y el interruptor encendido. Asegúrese de que los cables estén correctamente conectados a las salidas Master (XLR o RCA). Suba gradualmente los faders de canal y el volumen Master.

¿Cómo limpiar la mesa de mezclas?

Desconecte el aparato. Limpie con un paño húmedo sin pelusa. No use nunca alcohol ni disolventes. No deje que entre líquido en el interior.

¿Puedo conectar un dispositivo USB?

Sí, el puerto USB [24] está dedicado al canal 3. Coloque el selector de fuente del canal 3 en USB y conecte su dispositivo (reproductor MP3, llave USB).

¿Qué significa la función 'cue split'?

En modo MONO SPLIT, la señal cue se escucha a la izquierda de los auriculares y la señal master a la derecha. Active esta función con el selector MONO SPLIT/STEREO [7].

¿Cómo ajustar el ecualizador para evitar la saturación?

Use el ecualizador de 3 bandas (HI, MID, LOW) para ajustar las frecuencias. No suba bruscamente los niveles; aumente progresivamente TRIM y los faders. Vigile el medidor de picos para evitar el rojo.

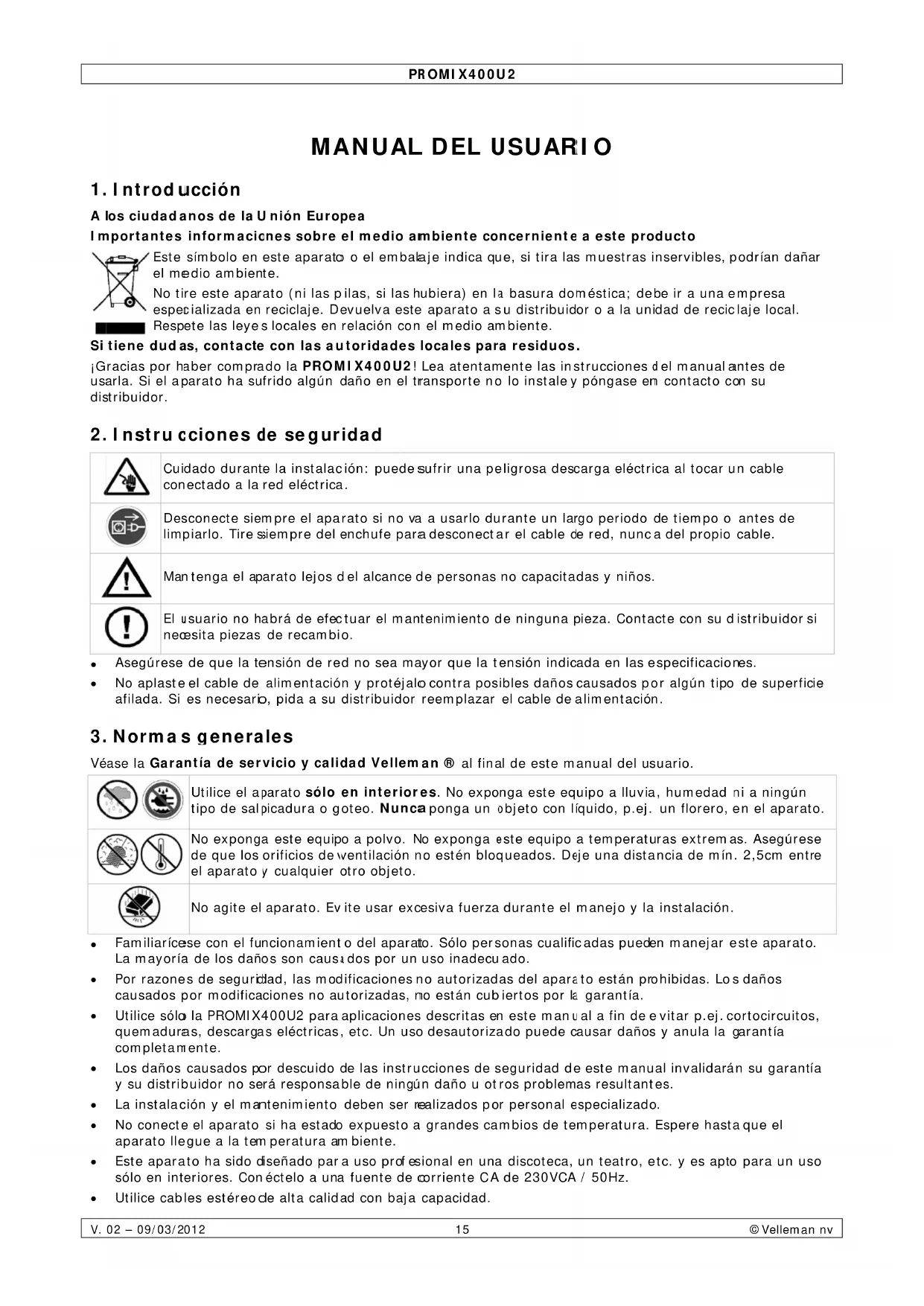

MANUAL DE USUARIO PROMIX400U2 HQ Power

MESA DE MEZCLAS DE 4 CANALES CON REPRODUCTOR USB Y GENERADOR DE EFECTOS

4-KANAL-MISCH PULT MIT USB-PLAYER UND EFFEKTGENERATOR

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente.

No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por haber comprado la PROMIX400U2! Lea atentamente las instrucciones del manual antes de usarla. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

	Cuidado durante la instalación: puede sufrir una peligrosa descarga eléctrica al tocar un cable conectado a la red eléctrica.
	Desconecte siempre el aparato si no va a usarlo durante un largo periodo de tiempo o antes de limpiarlo. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable.
	Man tenga el aparato lejos del alcance de personas no capacitadas y niños.
	El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

• Asegúrese de que la tensión de red no sea mayor que la tensión indicada en las especificaciones.
• No aplaste el cable de alimentación y protéjalo contra posibles daños causados por algún tipo de superficie afilada. Si es necesario, pida a su distribuidor reemplazar el cable de alimentación.

3. Normas generales

Véase la Garantía de servicio y calidad Velleman ® al final de este manual del usuario.

Utilice el aparato sólo en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo. Nunca ponga un objeto con líquido, p.ej. un florero, en el aparato.

No exponga este equipo a polvo. No exponga este equipo a temperaturas extremas. Asegúrese de que los orificios de ventilación no estén bloqueados. Deje una distancia de mín. 2,5cm entre el aparato y cualquier otro objeto.

No agite el aparato. Evite usar excesiva fuerza durante el manejo y la instalación.

• Familiarícese con el funcionamiento del aparato. Sólo personas cualificadas pueden manejar este aparato. La mayoría de los daños son causados por un uso inadecuado.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Utilice sólo la PROMIX400U2 para aplicaciones descritas en este manual a fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas, etc. Un uso desautorizado puede causar daños y anula la garantía completamente.
• Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• La instalación y el mantenimiento deben ser realizados por personal especializado.
• No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente.

• Este aparato ha sido diseñado para uso profesional en una discoteca, un teatro, etc. y es apto para un uso sólo en interiores. Conéctelo a una fuente de corriente CA de 230VCA / 50Hz.
  • Utilice cables estéreo de alta calidad con baja capacidad.

• Evite el uso de cables demasiado largos. Asegúrese de que utilice conectores no dañados para evitar interferencias.

• Conecte sólo un cable a la vez. Respete las entradas y las salidas.
• Ponga los conmutadores deslizantes (faders) y los botones de ajuste del volumen en la posición mínima. Aumente el volumen de manera progresiva.
• Utilice cuidadosamente los botones de ajuste. Los aumentos demasiado bruscos pueden saturar el amplificador y dañar los altavoces.
• Transporte el aparato en su embalaje original.
• Guarde este manual del usuario para cuando necesite consultarlo.

4. Características

• salidas: 2x maestro (XLR y RCA), 1x Rec (RCA) y salida 'booth' (RCA)
• entradas: 2x conector RCA, 4x línea (RCA) y 1 MIC (Combi), USB
• con efectos DSP (proceso de señales digitales) y fader start control
• trim: ganancia para cada canal de entrada
  • medidor de nivel de picos: permite ver inmediatamente las características de entrada para cada entrada
• función 'talk over': atenúa todos los canales (-14dB), salvo el micrófono MIC1
• curva 'crossfader': seleccione una de las dos curvas posibles
  • equilibrio (auriculares) entre 'cue' y salida maestro
• long life TCT Crossfader (45mm, asignación libre)
• pantalla LCD adicional por canal para la señal de pre-escucha
  • control de ganancia con triple ajuste del sonido (+12/-26dB) por canal
• triple ajuste del sonido (+12/-26dB) para micrófono
• interruptor ON/OFF CUE para cada canal
• función 'cue split': la señal 'cue' se envía a un lado de los auriculares y la señal 'master' al otro.

5. Descripción

Véase las figuras en la página 2 de este manual del usuario.

1	Interruptor ON/ OFF: Active/desactive el aparato con este botón.
2	Conexión XLR de 3 polos para el micrófono principal (no incl.)MIC LEVEL: Ajuste del nivel de entrada del micrófonoHI/ LOW: Ecualizador de micrófono
3	Ajustes de canal de entrada (CH-1 ... CH-4)Selectores de entrada:Canal 1-2: LINE o PHONO. Ponga el selector en la posición PHONO si un tocadiscos (no incl.) está conectado. Si no es el caso, ponga el selector en la posición LINE.Canal 3: LINE o USB. Ponga el selector en la posición USB al conectar un aparato USB al puerto USB [24]. Si no es el caso, ponga el selector en la posición LINE.Canal 4: LINE o MIC. Ponga el selector en la posición MIC al conectar un micrófono (no incl.) a esta entrada. Si no es el caso, ponga el selector en la posición LINE.TRIM: Ajuste del nivel de entradaHI/ MID/ LOW: ecualizador de canalMedidor de nivel de picos
4	Canal maestroMedidor LED: visualiza el nivel de la salida maestro
5	TALK OVER: Pulse esta tecla para reducir a 14dB el nivel sonoro de cualquier canal salvo el del micrófono principal. Pulse otra vez para volver al estado original.
6	CUE: Pulse esta tecla para pre-escuchar un canal con los auriculares. Es posible seleccionar varios canales a la vez, incluso el canal maestro y los efectos DSP. Vuelva a pulsar para anular.
7	Ajustes de auricularesPHONES: Entrada para auriculares.LEVEL: Para ajustar el volumen de salida de los auricularesMIXING: Botón para mezclar. Gire hacia la izquierda para escuchar un(os) canal(es) seleccionado(s) con las teclas CUE. Gire hacia la derecha para escuchar la salida maestro. Ambos canales se reproducen con el mismo nivel de volumen al poner el conmutador deslizante en la posición central.MONO SPLIT/ STEREO: Seleccione la entrada de los auriculares.MONO SPLIT: Los canales seleccionados con los botones CUE [6] son audibles en el lado izquierdo. Puede escuchar la salida maestro en el lado derecho.STEREO: Los canales seleccionados con los botones CUE [6] son audibles en estéreo, tanto en el lado izquierdo como en el lado derecho.
8	Conmutador deslizante de canal: Utilice este conmutador deslizante para ajustar el nivel de los canales.
9	Ajuste del volumen MASTER: Ajuste el nivel de salida maestro
10	CROSS FADER ASSIGN A/ B: Seleccione el canal A y B para este conmutador deslizante.Observación: Los canales que no han sido asignados al crossfader, se conectan sencillamente a la salida.
11	Cross Fader Curve: Seleccione una de las dos curvas posibles (transición abrupta o suave).
12	Conmutador deslizante horizontal: Desplace el conmutador deslizante de la izquierda a la derecha para aumentar el volumen de canal B gradualmente y para silenciar canal A. Ambos canales se reproducen con el mismo nivel de volumen al poner el conmutador deslizante en la posición central. Utilice los botones [10] para seleccionar canal A y B.
13	MASTER BALANCE: Ajuste la balance izquierda-derecha de la salida maestro
14	ajustes de los efectos: Ajuste los parámetros de los efectos.
15	EFFECTS: Active o desactive los efectos.
16	DSP EFFECT/ PARAMETER: Visualización de los efectos DSP y el número
17	selección de efectos: Gire el botón para seleccionar el efecto sonoro. Ajuste el efecto utilizando los ajustes de los efectos [14].
18	BOOTH MONITOR: Ajuste el nivel del monitor « booth »
19	entrada de alimentación: 230 VAC/50 Hz
20	salida MASTER: Salidas de audio XLR balanceadas
21	salida Master RCA: Conexión RCA a un amplificador auxiliar (no incl.)
22	BOOTH: Conexión RCA para monitor « booth » (no incl.)REC: Conexión RCA a un equipo de grabación (no incl.)
23	CH4 MIC: Entrada de micrófono para canal 4
24	CH3 USB: Entrada USB para canal 3
25	Entradas (CH4-CH1): Conecte un aparato (no incl., p.ej. tocadiscos, reproductor de CD, etc.) con estos conectores RCA (cinch).
26	Conexión SIGNAL GND (masa): En caso de interferencias, conecte a unos tocadiscos para crear una conexión a tierra.
27	CONTROL A/ B: conexiones de reproductores de CD

6. Limpieza y mantenimiento

• Apriete bien las tuercas y los tornillos y verifique que no hay señales de oxidación.
• No modifique la caja, los soportes y las ópticas p.ej. no taladre agujeros adicionales en un soporte o no modifique las conexiones, etc.
• Las partes móviles no pueden mostrar ningún rastro de desgaste y deben estar bien equilibradas.
• No dañe los cables de alimentación. Contacte con un técnico especializado para instalar el aparato.
• Desconecte el aparato de toda fuente antes de limpiarlo.

• Limpie el aparato regularmente con un paño húmedo. Evite el uso de alcohol y de disolventes.

• El usuario no habrá de efectuar el mantenimiento de ninguna pieza.

• Contacte con su distribuidor si necesita piezas de recambio.

• Especificaciones

alimentación		100-240Vac ~ 50/60Hz
consumo		30W
entrada	CD/LINE	300mV/22Kohm
	PHONO	5mV/47Kohm
	MAIN MIC 5mV/3Kohm
	MIC	5mV/3Kohm
	USB	300mV/22Kohm
respuesta en frecuencia 20Hz-20KHz
relación señal/ruido	CD/LINE 86dB (sin efectos)
	PHONO	76dB
	MIC	69dB
THD (distorsión)	CD/LINE/PHONO < 0.02%
	crosstalk (diafonía) > 70dB
ecualizador de canal	HI +12dB, -24dB (13kHz)
	MID +12dB, -24dB (1kHz)
	LOW +12dB, -24dB (70Hz)
ecualizador MIC	HI +12dB, -12dB (10kHz)
	MID +12dB, -12dB (1kHz)
	LOW +12dB, -12dB (100Hz)
dimensiones		320 x 350 x 65mm
peso		5kg

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato.

Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.hqpower.eu.

Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados.

Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.
