Punch P2002 - Radio del coche Rockford Fosgate - Manual de uso y guía de instrucciones gratis
Encuentra gratis el manual del aparato Punch P2002 Rockford Fosgate en formato PDF.
📄
Documento temporalmente no disponible
El manual se está transfiriendo a nuestro nuevo servidor. Estará accesible nuevamente en unas horas. Gracias por su paciencia.
Elija su idioma y proporcione su correo: le enviaremos una version traducida especificamente para usted.
| Tipo de producto | Amplificador de 2 canales |
| Marca | Rockford Fosgate |
| Modelo | Punch P2002 |
| Potencia RMS (4 ohmios) | 50 W x 2 |
| Potencia RMS (2 ohmios) | 100 W x 2 |
| Potencia RMS en puente (4 ohmios) | 200 W x 1 |
| Respuesta en frecuencia | 20 Hz - 20 kHz ±0.5 dB |
| Relación señal/ruido | >80 dB @ 2 V RMS |
| Pendiente de atenuación del filtro | 12 dB/octava Butterworth |
| Frecuencia del filtro | Variable de 40 a 400 Hz |
| Ecualización de graves | 0 a +18 dB a 45 Hz |
| Impedancia de entrada | 10 kΩ |
| Dimensiones (Al × An × Pr) | 6,09 × 27,94 × 29,72 cm |
| Alimentación | 12 V CC (batería del vehículo) |
| Fusibles del amplificador | 1 × 30 A ATC |
| Protección | NOMAD (sobrecarga, cortocircuito, térmica) |
| Accesorios incluidos | Control remoto de graves, kit de montaje |
| Garantía | 1 año (amplificadores Punch) |
| Mantenimiento | Limpiar con un paño seco; evitar líquidos |
| Seguridad | Desconectar la batería antes de la instalación |
| Información general | Conforme a la norma CEA-2006 |
Preguntas frecuentes - Punch P2002 Rockford Fosgate

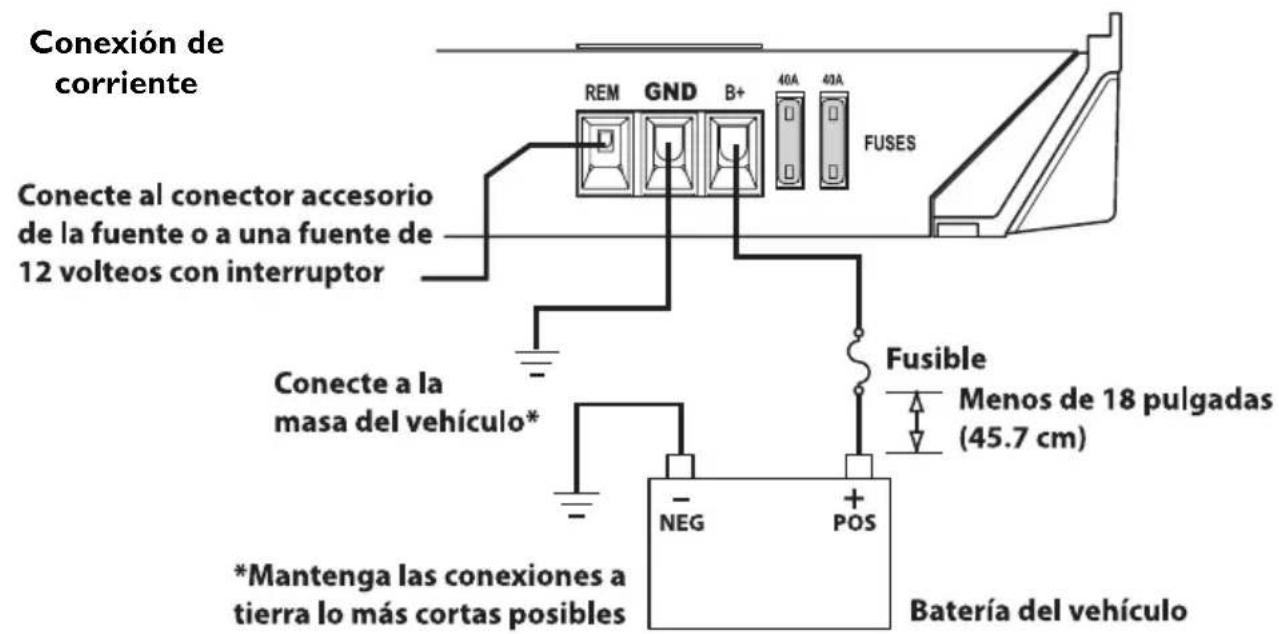

¿Cómo instalar el amplificador Punch P2002?
Antes de la instalación, desconecte el terminal negativo de la batería. Monte el amplificador en un lugar bien ventilado, preferiblemente verticalmente o en el piso del maletero. Utilice cables de alimentación de calibre adecuado (hasta 4 AWG) e instale un fusible en línea a menos de 45 cm de la batería. Enrute los cables RCA lejos de los cables de alimentación para evitar interferencias.
¿Cuál es la potencia de salida de este amplificador?
El Punch P2002 entrega 50 W RMS por canal a 4 ohmios, 100 W RMS por canal a 2 ohmios y 200 W RMS en puente (mono) a 4 ohmios, medidos a 14,4 V.

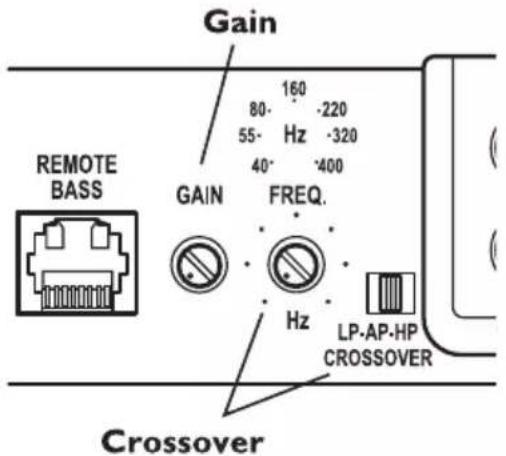

¿Cómo ajustar la ganancia y el filtro?
Para la ganancia, comience en el mínimo (sentido antihorario), aumente el volumen de la fuente hasta distorsión y luego reduzca, luego aumente la ganancia hasta el nivel deseado. Para el filtro, elija el modo HP (pasa altos), AP (pasa todo) o LP (pasa bajos) y ajuste la frecuencia de corte entre 40 y 400 Hz.
¿Qué hacer si se enciende el indicador de protección?
El indicador de protección (LED amarillo) indica un cortocircuito o una impedancia demasiado baja. Verifique las conexiones de los altavoces y la impedancia. Si se enciende el indicador térmico, el amplificador se sobrecalienta: déjelo enfriar, mejore la ventilación y verifique el voltaje de la batería.

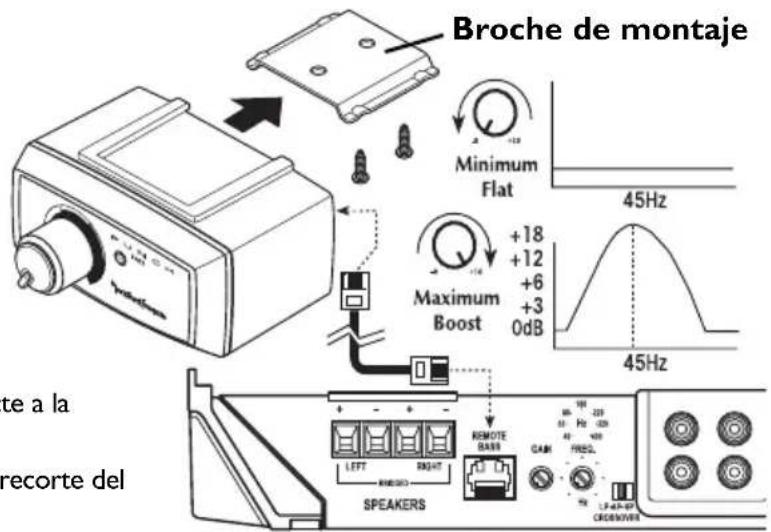

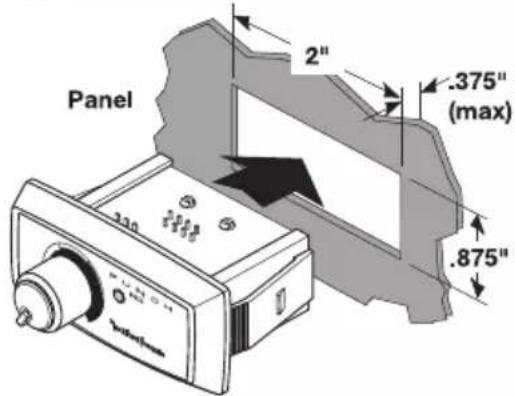

¿Cómo usar el control remoto de graves?
El control remoto de graves permite amplificar las frecuencias a 45 Hz de 0 a +18 dB. Conéctelo mediante el cable RJ-45 incluido. Gire la perilla en el sentido horario para aumentar la amplificación. Atención: una amplificación excesiva puede dañar los altavoces.

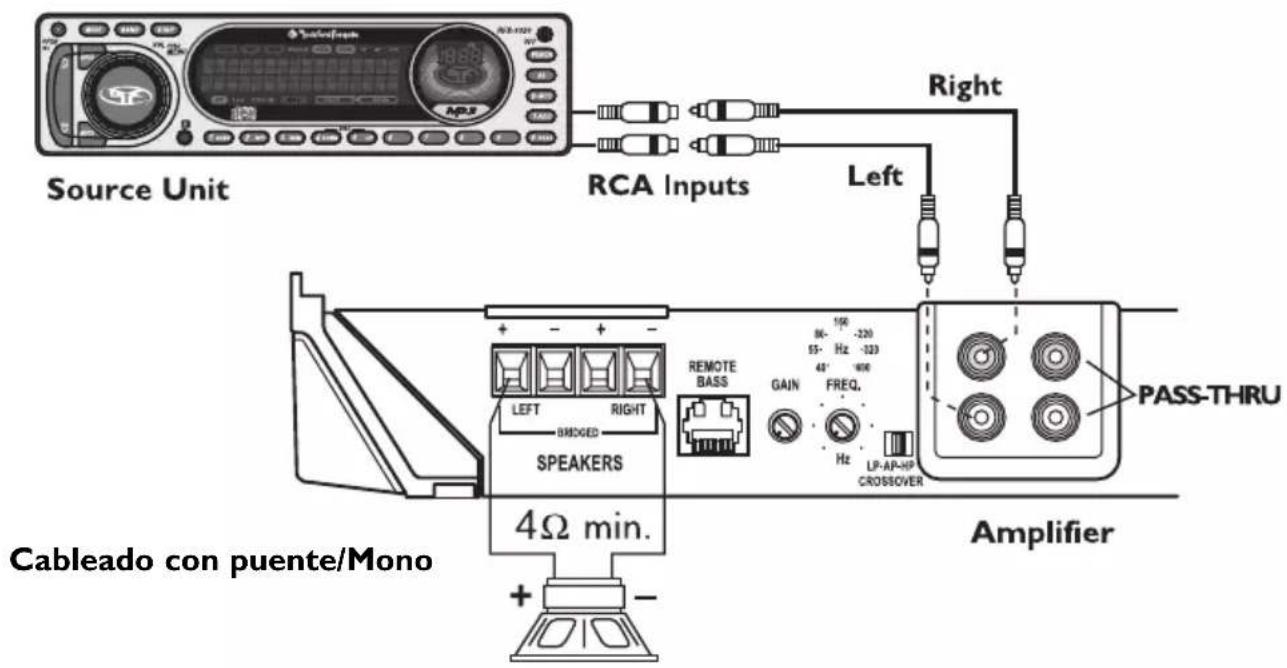

¿Puedo puentear los canales para obtener más potencia?
Sí, puede puentear los dos canales en modo mono. Use el terminal positivo del canal izquierdo y el terminal negativo del canal derecho. La impedancia mínima recomendada en puente es de 4 ohmios. La potencia obtenida es de 200 W RMS.
¿Qué tipo de fusible usar?
El amplificador usa un fusible ATC de 30 A. Para el cable de alimentación, instale un fusible externo (no incluido) de 30 A a menos de 45 cm de la batería. Reemplace siempre con un fusible del mismo tipo y capacidad.
¿Cómo evitar el sobrecalentamiento?
Asegure una ventilación adecuada alrededor del disipador de calor. Monte el amplificador verticalmente o en el piso, nunca al revés. Deje al menos 2,5 cm de espacio alrededor del amplificador. Verifique que la impedancia de los altavoces no sea demasiado baja.
¿Qué accesorios se recomiendan?
Rockford Fosgate ofrece kits de instalación Punch (cables, conectores), condensadores Punch para estabilizar la alimentación, y un control remoto Para-Punch opcional que permite ajustar la frecuencia central de los graves.
¿Dónde encontrar actualizaciones o soporte?
Visite el sitio web www.rockfordfosgate.com para obtener información, accesorios y soporte. En los Estados Unidos, llame al 1-800-669-9899 o contacte a su distribuidor autorizado. Tenga a mano el número de serie y la fecha de compra.
