MANUAL DE USUARIO LE24M600CF HAIER

7). Actualización de software (USB)

TV de pantalla plana con retroiluminación LED

MANUAL DE INSTRUCCIONES

LE22M600CF

LE24M600CF

LE28M500C

LE28M600C

LE32M600C

Lea este manual con atención antes de operar la unidad, y consérvelo para referencia futura.

Contenido

01 Seguridad y advertencias

Bienvenidos 2

Información importante 2

Aviso de seguridad 3

Advertencias y precauciones 4

02 Introducción

Características principales. 5

Instrucciones sobre el montaje del soporte base.... 7

Pautas de instalación para el montaje en pared ....8

Panel frontal. 10

Conexiones posteriores AV. 11

Conexión de su TV 12

Interfaz común 15

03 Mando a distancia

Mando a distancia 16

Inserte las baterías en el mando a distancia. 16

TELETEXTO 17

04 Funcionamiento

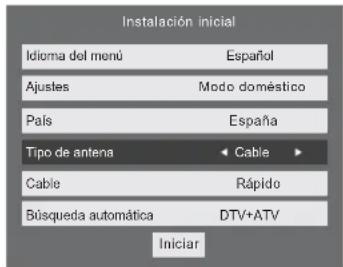

Guía de instalación 18

MENÚ CANALES 18

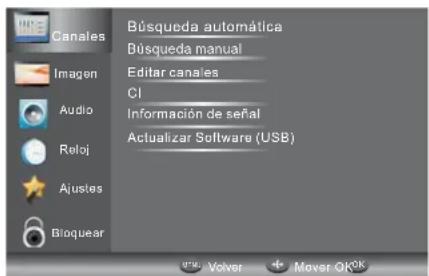

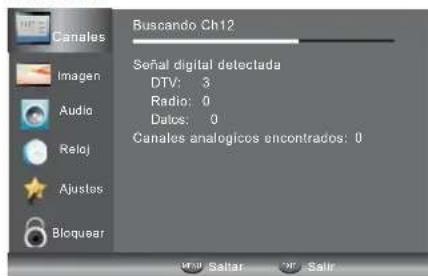

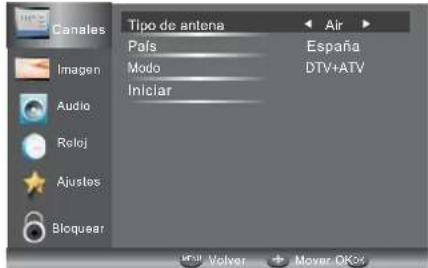

Sintonía automática (TDT) 18

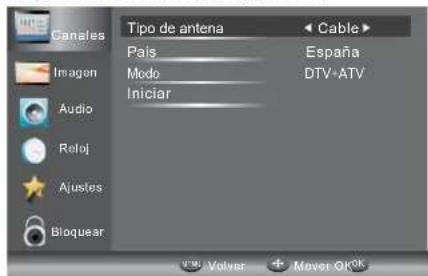

Sintonía automática (Cable) 19

Sintonización manual de DTV (TDT) 20

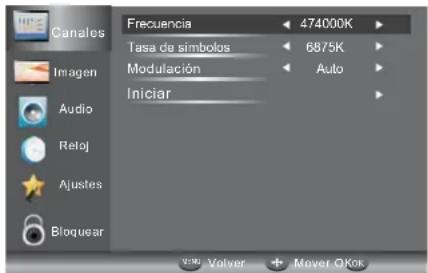

Sintonización manual de DTV (Cable) 20

Sintonización manual analógica 20

Editor de un programa 20

Interfaz común 21

Información de la señal 21

Actualización de software (USB) 21

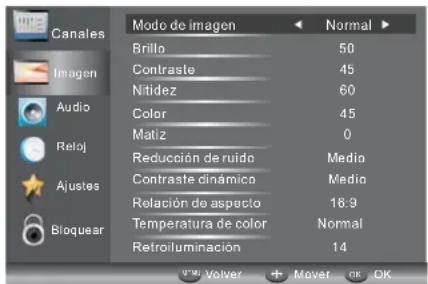

MENÚ DE IMAGEN 21

MENÚ DE AUDIO 21

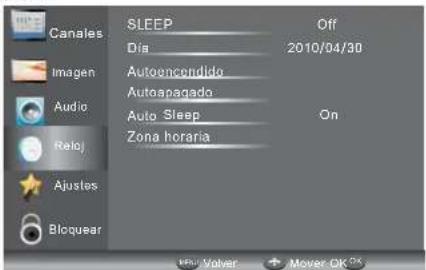

MENÚ DE RELOJ 22

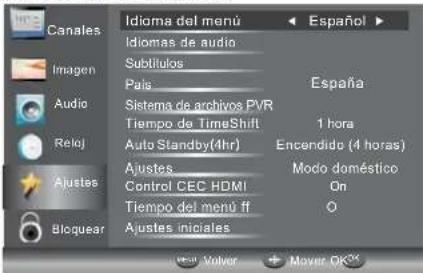

MENÚ DE AJUSTE 22

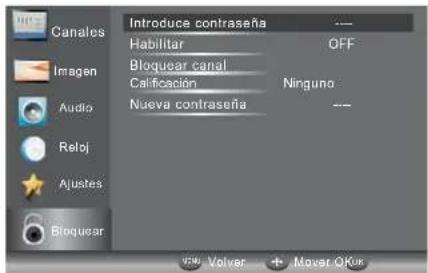

MENÚ DE BLOQUEO 22

Sistema de archivos PVR 23

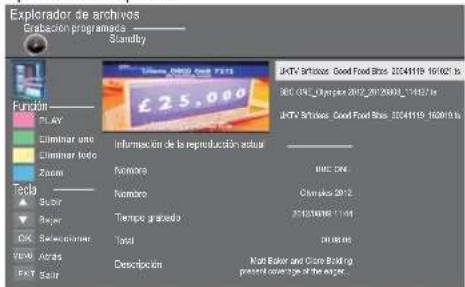

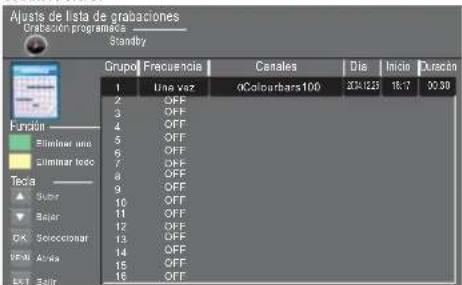

Prepare para grabar el programa 24

Grabar canal 24

Reproducir Grabación 24

Pausa en directo 25

Reproductor USB 26

05 Soluciones de problemas

Solución de problemas. 28

06 Especificaciones

Especificaciones 31

01 SEGURIDAD Y PRECAUCIONES

BIENVENIDO

Gracias por comprar este TV LED LCD de 22" / 24" / 28" / 32". Esta guía le ayudará a instalar y a comenzar a usar su TV.

En principio, verifique los contenidos de su caja con la siguiente lista.

TV LED LCD Digital de 22" Full HD 1080P

TV LED LCD Digital de 24" Full HD 1080P

Mando a distancia

Mando a distancia

2 baterías AAA

2 baterías AAA

Manual de instrucciones

Manual de instrucciones

Guía rápida de inicio

Tarjeta de garantía

Tarjeta de garantía

Tornillos

Tornillos

1 base

1 base

TV LED LCD HD Ready de 28"

TV LED LCD HD Ready de 32"

Mando a distancia

Mando a distancia

2 baterías AAA

2 baterías AAA

Manual de instrucciones

Manual de instrucciones

Guía rápida de inicio

Tarjeta de garantía

Cable de video por componentes

Tornillos

Tarjeta de garantía

1 base

Tornillos

1 base

¡Ahora puede comenzar!

INFORMACIÓN IMPORTANTE

LEA TODAS LAS INSTRUCCIONES ANTES DE USAR SU TELEVISOR Y GUÁRDELAS PARA CONSULTAS FUTURAS.

PRECAUCIÓN

RIESGO DE DESCARGA ELÉCTRICA NO ABRIR

PRECAUCIÓN

PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA, NO RETIRE LA CUBIERTA (O LA PARTE POSTERIOR).

NO CONTIENE PIEZAS INTERNAS QUE EL USUARIO PUEDA REPARAR. ANTE CUALQUIER PROBLEMA,

SOLICITE SERVICIO TÉCNICO A LA LÍNEA DE ASISTENCIA AL CLIENTE. EL SÍMBOLO DEL RAYO EN EL

INTERIOR DE UN TRIÁNGULO INDICA ALTA TENSIÓN EN SU INTERIOR. ES PELIGROSO TENER CUALQUIER

TIPO DE CONTACTO CON LAS PIEZAS INTERNAS DE ESTE PRODUCTO.

UN SÍMBOLO DE EXCLAMACIÓN EN EL INTERIOR DE UN TRIÁNGULO: ESTE SÍMBOLO LE AVISA QUE SE HA

INCLUIDO LITERATURA RELACIONADA CON EL FUNCIONAMIENTO Y CON EL MANTENIMIENTO CON

ESTE PRODUCTO.

PRECAUCIÓN: PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA E INCENDIO, NO

COLOQUE EL TV CERCA DE LAS FUENTES DE HUMEDAD. NO UTILICE LIMPIADORES

ABRASIVOS QUE PUEDAN RAYAR O DAÑAR LA PANTALLA LCD. EVITE EL CONTACTO CON

OBJETOS QUE PUEDAN RAYAR LA PANTALLA LCD.

NOTA: ESTÁ PROHIBIDO REPARAR LA UNIDAD USTED MISMO, Y HACERLO PUEDE DAR COMO

RESULTADO LESIONES O DAÑOS AL PRODUCTO. SOLICITE SERVICIO TÉCNICO A LA LÍNEA DE

ASISTENCIA AL CLIENTE.

AVISO DE SEGURIDAD

Precaución: Para reducir el riesgo de descarga eléctrica, no retire la cubierta ni la parte trasera. No hay piezas que el usuario pueda reparar en el interior.

Para el servicio técnico, consulte al personal calificado.

Precaución: Para evitar peligro de incendios o descargas eléctricas, no exponga el aparato a la lluvia o la humedad.

No exponga el producto al agua (goteo o salpicaduras), ni coloque objetos llenos de líquido, tales como jarrones, sobre el aparato.

Mantenga el producto alejado de la luz solar directa y de fuentes de calor como radiadores o estufas.

No obstruya los orificios de ventilación.

Las ranuras y orificios del aparato sirven para su ventilación. Los orificios nunca deben estar obstruidos colocando el producto sobre un cojín, sofá u otra superficie similar.

No coloque el producto sobre un carrito, trípode, soporte o mesa inestables. El aparato podrá caer, produciendo posibles daños o lesiones.

Nunca coloque objetos pesados o afilados sobre el panel o el marco.

Desenchufe la alimentación de la toma de corriente cuando no se utilice el aparato.

Se debe prestar atención a los aspectos medioambientales sobre la eliminación de la batería.

PRECAUCIÓN: La batería (batería, baterías o pack de baterías) no debe exponerse a una temperatura excesiva, como la luz solar, fuego, o similares.

PRECAUCIÓN: Un volumen excesivo en el sonido de los auriculares puede causar pérdida de audición.

PRECAUCIÓN: Cuando el aparato se vea afectado por cargas electrostáticas, puede tener fallos de funcionamiento y necesitar ser reiniciado por el usuario.

Este símbolo significa que este producto no se debe eliminar junto con el resto de desechos domésticos, según la U.E. Para evitar perjuicios sobre el medioambiente o la salud humana, causados por la eliminación inadecuada de residuos, recíclelo con responsabilidad, promoviendo la reutilización sostenible de los recursos materiales. Para deshacerse de su aparato usado, por favor, utilice los sistemas de recogida o contacte con el distribuidor donde compró el producto. Ellos pueden encargarse de reciclarlo sin riesgos para el medio ambiente.

ADVERTENCIAS Y CUIDADOS

Advertencia

Para el funcionamiento de este televisor se utiliza alto voltaje. No retire la cubierta posterior de su aparato. Para servicio técnico, consulte al personal calificado.

Advertencia

Para evitar peligro de incendio o descarga eléctrica, no exponga el televisor a la lluvia ni a la humedad.

Advertencia

No golpee ni introduzca objetos en las aberturas ni ranuras de la cubierta del televisor. Nunca derrame ningún tipo de líquido sobre el televisor.

Cuidado

No obstruya los orificios de ventilación de la cubierta posterior. Una ventilación adecuada es esencial para evacuar el calor de los componentes eléctricos.

Cuidado

Evite que el cable de alimentación quede atrapado bajo el televisor.

Cuidado

Nunca se suba, ni se apoye, ni empuje bruscamente el televisor o su soporte. Debe prestar especial atención a los niños. Si cayera, podría causar serias lesiones.

Cuidado

No coloque su televisor sobre un carrito, soporte, estantería o mesa inestables. Si cayera, podría causar serias lesiones personales y daños al televisor.

Cuidado

Cuando el televisor no se vaya a usar durante un largo periodo de tiempo, es recomendable desconectar el cable de alimentación de la toma de corriente.

Cuidado

Si el televisor se va a incorporar a un compartimento o un lugar cerrado, se deben mantener unas distancias mínimas. La acumulación de calor puede reducir la vida útil de su televisor y también puede ser peligroso.

02 INTRODUCCIÓN

PRECAUCIÓN

Nunca manipule ningún componente interno del TV ni ningún control de ajuste que no se mencione en este manual. Todos los TV LED son equipos eléctricos de alta tensión.

Cuando limpie el polvo o cualquier gota de agua en la PANTALLA o carcasa, o alrededor de los botones o conectores, debe desconectar el cable de alimentación del conector de alimentación.

Limpie el TV con un paño suave y seco, libre de polvo. Durante las tormentas eléctricas, desconecte el cable de alimentación y el cable de la antena para evitar daños al TV y a otros dispositivos que estén conectados al mismo.

Todas las reparaciones al TV deben efectuarse por personal de servicio cualificado en estas tareas.

Características principales

① Se puede usar como televisor, dispositivo de visualización, pantalla de PC; ② Alta luminosidad, amplio ángulo de visión; ③ Función "TIME SHIFT" de desplazamiento en la emisión;

INSTALACIÓN

Coloque el TV en la estancia donde la luz no incida directamente sobre la pantalla. La oscuridad total o los reflejos en la imagen pueden causar fatiga ocular. Se recomienda una iluminación tenue e indirecta para un visionado cómodo. Deje suficiente espacio entre el TV y la pared para permitir la ventilación. Evite los lugares excesivamente calurosos para evitar posibles daños en la cubierta o fallo prematuro de los componentes. No obstruya los orificios de ventilación durante el uso del TV.

Conexión HDMI y Euroconector; ⑤ Sonido Estéreo NICAM;

Parámetros principales

Panel	22"	24'28 32	"	"
Sistemas de TV	PAL-B/G, I, D/KSECAM-B/G, D/K, LDVB-T, DVB-C
Sistema de Señal de Video	PAL/SECAM/MPEG2/MPEG4/H.264
Número de canales en memoria	1000 (DTV), 100 (ATV)
Tensión de alimentación	AC 100-240V 50/60Hz
Consumo de energia	38 W	40W 41 W 50W
Consumo de energia en modo tandby	<0.30W
Potencia de salida de Audio (THD ≤ 7%)	2 x 3W	2 x 3W 2 x 8W 2	x 8W
Señal de entrada	1 RGB(PC) analógico, 1 PC audio2 Interfaces multimedia de alta definiencia (HDMI)1 entrada de compuesto1 entrada de video por componentes1 entrada de euroconector1 CI1 USB1 Entrada de Antena
Señal de salida	1 Auriculares1 COAXIAL1 calidad de euroconector
Definición horizontal (lineas de TV)	Entrada de video Compuesto >=350Entrada de video por Componentes >=400

PC

MODOS SOPORTADOS

	RESOLUCIÑON	Frecuencia V.(Hz)	Frecuencia H.(KHz)
1	640x480	60	31.47
2	800x600	60	37.88
3	1024x768	60	48.36
4	1366x768	60	47.7
5	1280x1024	60	63.98
6	1920x1080 (sólo para 22" y 24")	60	66.64

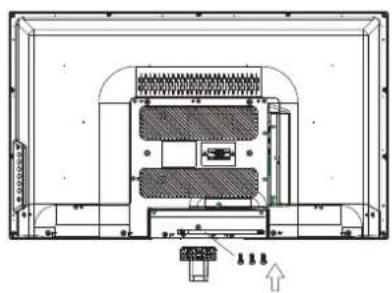

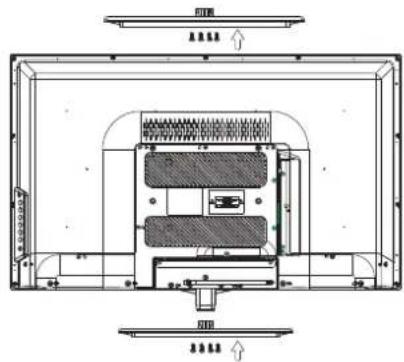

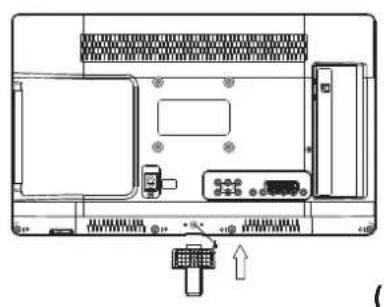

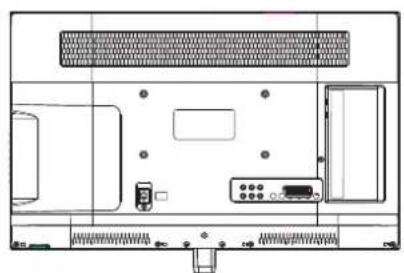

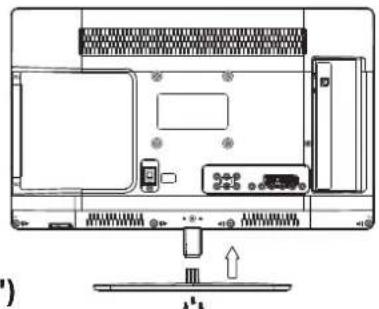

Instrucción sobre el montaje del soporte base

1. Coloque el TV con la pantalla hacia abajo sobre una superficie plana. Utilice una tela para protegerlo. Coloque el pilar de la base de soporte sobre la parte inferior del TV.

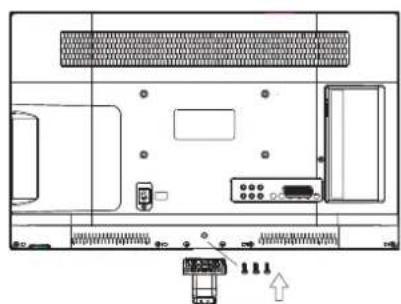

2. Fije el fondo girando el tornillo fuertemente sobre el soporte.

(22",24")

(28")

(32")

NOTAS DE INSTALACIÓN

Ubique el TV en una habitación donde la luz no le refleje directamente sobre la pantalla. La oscuridad total o un reflejo en la pantalla puede provocar cansancio en la vista. Se recomienda iluminación suave e indirecta para una visión cómoda.

Deje espacio suficiente entre el TV y la pared a fin de permitir ventilación.

Atención: El pie de este TV no es posible rotarlo.

Evite ubicaciones excesivamente calurosas para prevenir un posible daño a la carcasa o un fallo prematuro de los componentes.

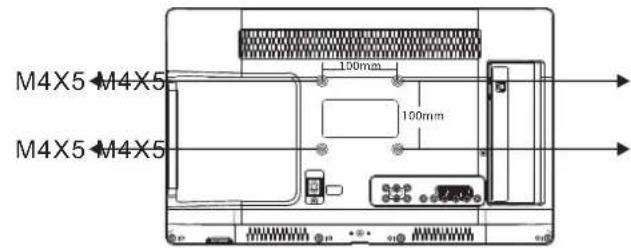

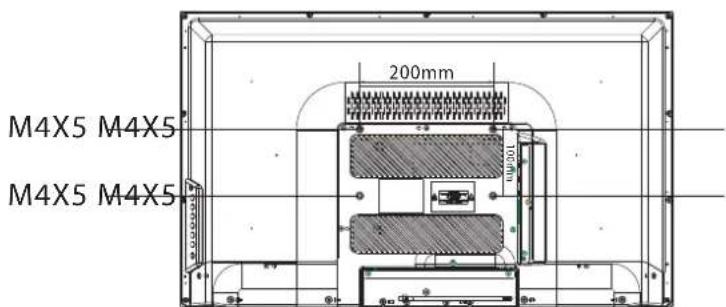

INSTRUCCIONES DE INSTALACIÓN PARA EL MONTAJE EN PARED

Este televisor puede montarse en pared de la siguiente manera:

1. Coloque el Televisor LED LCD sobre una superficie sólida. Por favor, coloque algo de material suave sobre el frente de la pantalla para protegerla de daños.

(22",24")

(28") (32")

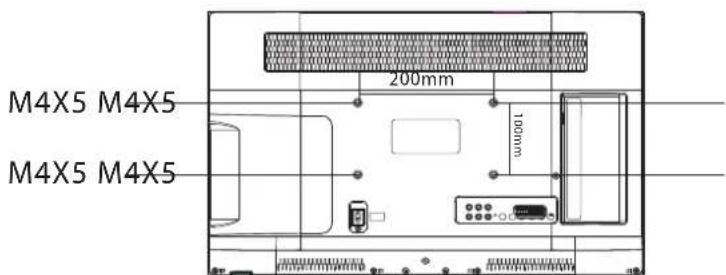

1. Utilice los cuatro tornillos suministrados para fijar el TV sobre el soporte de pared del TV (no incluido), por medio de los cuatro orificios estándar VESA de la parte posterior del televisor.

(22",24")

(28")

(32")

Panel frontal de control (22", 24", 28")

1 Sensor del mando a distancia 2 Indicador LED:

Rojo: standby.

3 Teclado

1 FUENTE: Muestra el menú fuente de entrada. 2 MENÚ: Muestra el menú principal. 3 CH+/CH-: En el modo TV, pulse CH+ o CH- para cambiar el canal de arriba abajo. En el menú, pulse CH+ o CH- para seleccionar las opciones. 4 VOL+/VOL-: Ajusta el nivel del sonido. En el menú, ajusta la opción que seleccionó. 5 STANDBY

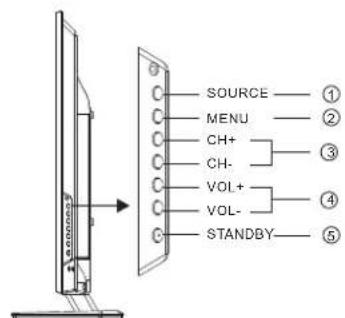

Panel frontal de control (32")

1 Sensor del mando a distancia 2 Indicador LED:

Rojo: standby.

3 Teclado

1 FUENTE: Muestra el menú fuente de entrada. 2 MENÚ: Muestra el menú principal. 3 CH+/CH-: En el modo TV, pulse CH+ o CH- para cambiar el canal de arriba abajo.

En el menú, pulse CH+ o CH- para seleccionar

las opciones.

4 VOL+/VOL-: Ajusta el nivel del sonido. 5 STANDBY

Conexiones posteriores/laterales (22", 24", 28")

1	VIDEO	entradada
2	L/R audio	entradada
3	SALIDA DE AUDIO DIGITAL (COAXIAL)	Salida de audio digital
4	YPbYr	entradada
5	SCART	entradada/salida
6	USB	entradada
7	HDMI2(ARC)	entradada

8	HDMI1	entradad
9	HEADPHONE	Salida de audio analógico
10	COMMON INTERFACE (CI)	entradad
11	PC AUDIO	entradad
12	ENTRADA VGA	entradad
13	ANT	entradad

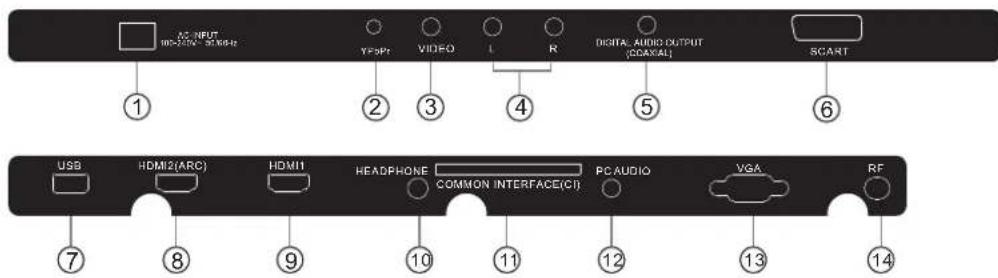

Conexiones posteriores/laterales (32")

1	Fuente de alimentación CA	entradra
2	YPbYr	entradra
3	VIDEO	entradra
4	L/R audio	entradra
5	SALIDA DE AUDIO DIGITAL (COAXIAL)	Salida de audio digital
6	SCART	entradra/salida
7	USB	entradra

8	HDMI2(ARC)	entada
9	HDMI1	entada
10	HEADPHONE	Salida de audio analógico
11	COMMON INTERFACE (CI)	entada
12	PC AUDIO	entada
13	ENTRADA VGA	entada
14	ANT	entada

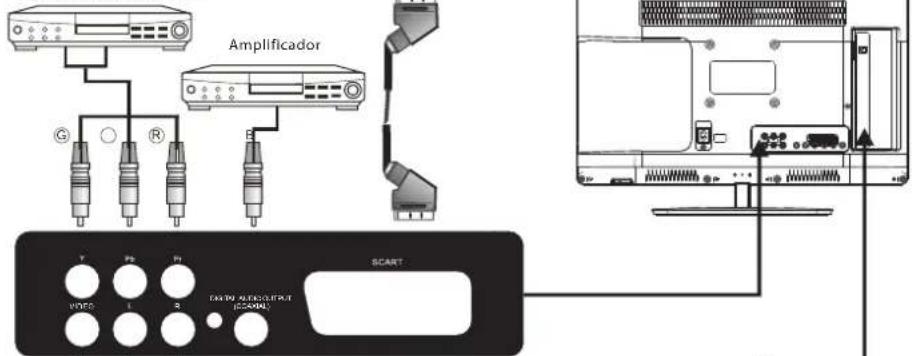

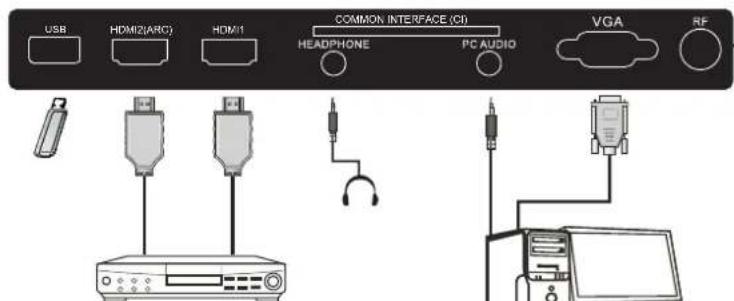

Conexión con su TV Haier (22", 24", 28")

Video, reproductor DVD u otro aparato con YPbPr/YCbCr

Equipos de Audio/Video con conectores HDMI

G Verde (Y) B Azul (Pb/Cb) W Blanco (AUDIO-L) R Rojo (AUDIO-R, Pr/Cr) Y Amarillo (VIDEO)

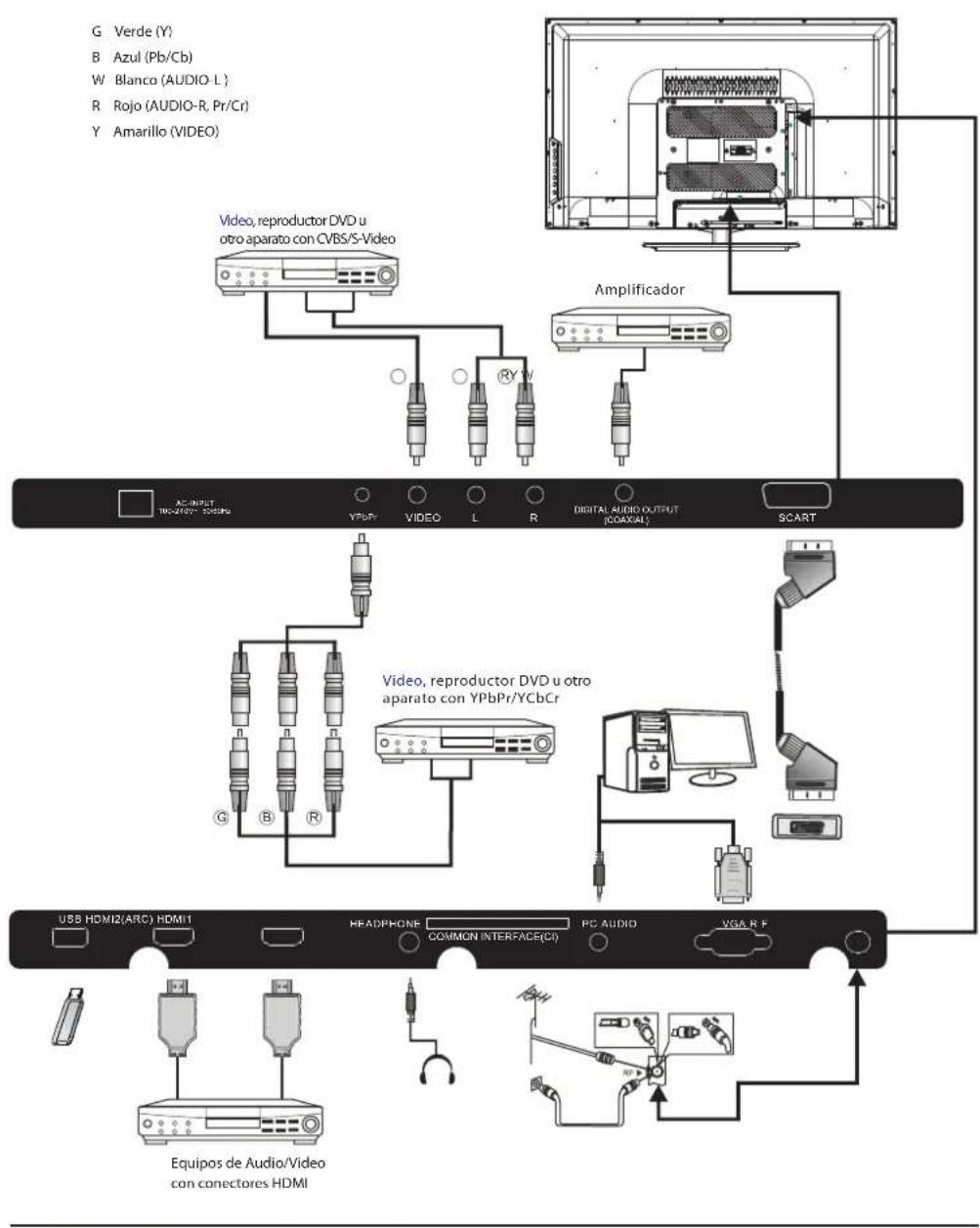

Conexión con su TV Haier (32")

ES-13 TV de pantalla plana con retroiluminación LED

Conexión con su TV Haier

Conexión de un reproductor de DVD/receptor decodificador de cable o satélite/consola de juegos/PC u ordenador portátil.

Hay varias opciones para conectar un reproductor de DVD/receptor decodificador de cable o satelital/consola de juegos/PC u ordenador portátil a su TV.

Opción EUROCONECTOR

Conecte un cable SCART (no incluido) de la conexión SCART en el TV al reproductor de DVD/receptor de decodificador de cable o satélite/consola de juegos. Para seleccionar el dispositivo conectado con el cable SCART, pulse el botón SOURCE en el mando a distancia y utilice las teclas ▲▼ para seleccionar SCART, y pulse el botón OK.

Nota: El TV está en conexión SCART por defecto cuando se enciende.

Opción 2 HDMI1/HDMI2

Si el dispositivo que quiere conectar al TV está encendido, apáguelo primero. 2. Conecte un cable HDMI (no incluido) de la conexión HDMI en el TV al reproductor de DVD/receptor de cable o satélite, o consola de juegos. Encienda el dispositivo que ha conectado al TV. Para seleccionar el dispositivo conectado con el cable HDMI, pulse el botón SOURCE en el mando a distancia y utilice las teclas para seleccionar HDMI, y pulse el botón OK.

Opción 3 AV Audio/Video

(amarillo/blanco/rojo)

Asegúrese de que tanto el TV como el dispositivo estén apagados antes de realizar la conexión. Conecte los cables AV (no incluidos) de las conexiones de video (amarillo) y de audio (blanco, rojo) en el TV al reproductor de DVD o a la consola de juegos. Para seleccionar el dispositivo conectado con el cable AV, pulse el botón SOURCE en el mando a distancia y utilice las teclas ▲▼ para seleccionar AV, y pulse el botón OK.

Opción 4 COMPONENT

(verde/azul/rojo) + (blanco/rojo)

Asegúrese de que tanto el TV como el dispositivo estén apagados antes de realizar la conexión. Conecte los cables (no incluidos) de las conexiones COMPONENT IN (entrada de componente) Y, Pb, Pr (verde, azul, rojo) y L-Audio-R (blanco, rojo) en el TV al reproductor de DVD o a la consola de juegos, etc. Para seleccionar el dispositivo conectado con el cable COMPONENT, pulse el botón SOURCE en el mando a distancia y utilice las teclas ▲▼ para seleccionar YPbPr, y pulse el botón OK.

Opción 5 VGA Sub-D de 15 pines

Conecte un cable VGA (no incluido) de la conexión VGA en el TV a PC/ordenador portátil. Para seleccionar el PC/ordenador portátil conectado con el cable VGA, pulse el botón SOURCE en el mando a distancia y utilice las teclas para seleccionar PC, y pulse el botón OK.

Nota: VGA es solo video. Para tener audio desde su PC/ordenador portátil, necesita conectar un cable por separado desde PC Audio (clavija de 3,5 mm) hasta la conexión para auriculares en su PC/ordenador portátil (clavija de 3,5 mm).

Opción 6 USB

La mayoría de las memorias USB pueden conectarse a su TV, y algunos cámaras digitales también pueden funcionar. Conecte la memoria USB (no incluida) o un cable USB (no incluido) al TV. Para seleccionar el USB conectado al TV, pulse el botón SOURCE en el mando a distancia y utilice las teclas para seleccionar USB, y pulse el botón OK.

Nota 1: Solo funcionarán archivos .jpg, .mp3, .txt, .avi, .mp4; no se garantizan otros tipos de archivos y puede que no se configuren. Nota 2: Los iPhones y iPods de Apple no son compatibles con su TV.

Nota 3: Cuando conecte un dispositivo a la conexión USB, mantenga la longitud del cable USB tan corta como sea posible.

Opción 7 SALIDA DE AURICULARES

Inserte el enchufe del audífono en la conexión para auriculares en el TV. Los altavoces del TV se silencian. O bien, también puede enchufar altavoces externos si se requiere.

Opinión 8 SALIDA DE AUDIO DIGITAL (COAXIAL)

COAXIAL es una conexión de audio digital que se usa para conectar equipos de audio, por ejemplo, home theatres y otros sistemas Hi-Fi digitales en distancias cortas. La señal se transmite a través de un cable coaxial con conectores RCA.

Asegúrese de que tanto el TV como el dispositivo estén apagados antes de realizar la conexión. 2. Conecte los cables AV (no incluidos) de la conexión COAXIAL en el TV al sistema de sonido Home Theatre o al sistema Hi-Fi digital, etc.

INTERFAZ COMÚN

La ranura de la interfaz común (IC) está diseñada para admitir el módulo de acceso condicional (AC) y la tarjeta inteligente a fin de ver los programas de televisión de pago y los servicios adicionales. Comuníquese con su proveedor de servicio de Interfaz Común para obtener más información acerca de los módulos y de la suscripción. Tenga en cuenta que no se proporcionan los módulos AC ni las tarjetas inteligentes, ni los ofrecemos como accesorios disponibles.

Advertencia

• Desconecte el TV antes de insertar los módulos en la ranura de la Interfaz Común.

Inserte la CAM correctamente, junto con la tarjeta inteligente, en la ranura de la IC que se ubica en la parte lateral del TV.

Encienda el TV, y este mostrará el mensaje correspondiente si se detecta el módulo AC. Aguarde unas horas hasta que se active la tarjeta.

CAM insertada

Pulse el botón MENU y luego pulse el botón para seleccionar la opción de Interfaz Común (CI).

4. Se muestra la información detallada de la tarjeta IC en uso. Pulse el botón OK para acceder al menú de la tarjeta. Consulte el manual de instrucciones del módulo para configurar los detalles. 6. Cuando se retira el módulo, el mensaje correspondiente aparecerá en la pantalla.

CAM retirada

ES-15 TV de pantalla plana con retroiluminación LED

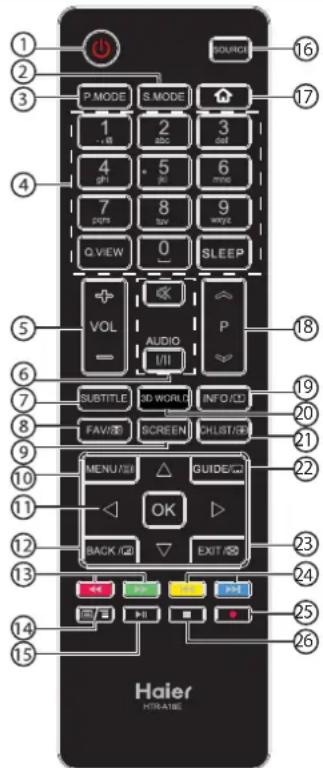

03 Mando a distancia

1	(1)Encendido	Pulsar para encender o apagar el TV.
2	S.MODE	Pulsar para selectionar el modo de sonido.
3	P.MODE	Pulsar para selectionar el modo deImagen.
4	0-9	Pulsar para introducir un número de canal o contrasenia.
	Q.VIEW	Pulsar paraCambiar alultimate canal visto.
	SLEEP	Pulsar paraajustar el periodo de apagado auto.
5	VOL +/-	Pulsar paraajustar el nvelde volumen.
6	(8)(Silencio)	Pulsar paradesactivar oactivar el sonido.
	AUDIO(I/II)	Pulsar paraselectionar Mono,Nicam estéreo para canales ATV. Selectionar idioma de audio para canalesDTV.
7	SUBTITLE	Pulsar paraactivarodesactivar subtiulos.
8	FAV/EB	Pulsar paraabrir la lista de canales favoritos. En modo Teletexto,pulsar paraagrantaruna pagsina.

9	SCREEN	Pulsar paraCambiar la relacion de aspecto de laImagen.
10	MENUY	Pulsar para abrir elmenú en-pantalla.En modo Teletexto, pulsar para abrir la pagsina ÚNIDICE.
11	▲▼▲	Pulsar para navelgar en elmenú en-pantalla.
		Pulsar para confirmar una selección.OK
12	BACK/	En modo Teletexto, pulsar para entrada en modo mezcla
13	( retroceso) (avance)	Pulsar para avanzar o reboinar rápido en modo multimedia y en modo desplz. de tiempo (botones Rojo y Verde en modo Teletexto)
14	/	Pulsar paraactivar/desactivar la función Teletexto y Cambiar modo TTX.
15	(roducir/pausa)	Pulsar para reproduir/pausar en modo multimedia. Desplz. de tiempo en modo DTV.
16	SOURCE	Pulsar para Abrir la lista de fuentes de entrada.
17		Sin funciona.
18	P / /	Pulsar para Cambiar un canal.
19	INFO/	Pulsar para ver la información de canales. En modo Teletexto, pulsar para ver la información oculta.
20	3D WORLD	Sin funciona.
21	CHLIST/	Pulselo para abrir la lista de canales. En modo teletexto, pulsar para Cambiar el tamanó del TTX.
22	GUIDE/	Pulsar para ver la Guía Electrónica de Programas en modo TV. En modo Teletexto, pulsar para entrada en una pagsina secundaria.
23	EXIT/	Pulsar para cerrar el menú en-pantalla. En modo teletexto, pulsar para ocultar el,texto.
24	(anterior) (siguiente)	Pulsar para selectionar el archivo anterior o singular (botones amarillo y azul en modo Teletexto)
25	(REC)	Pulsar para grabar el programa de TV que está viendo en modo DTV.
26	(detener)	Pulsar para detener la reproduccion multimedia. Desplz. de tiempo en modo DTV.

Inserte las baterías en el mando a distancia.

1. Retire la tapa de las baterías.
2. Inserte las 2 pilas AAA 1.5V asegurándose de que la polaridad (+ o -) coincide con la polaridad marcada debajo de la unidad.
3. Coloque de nuevo la tapa de las baterías. Sustituya las baterías por otras nuevas cuando el televisor comience a mostrar los síntomas siguientes: El funcionamiento es inestable o errático. A veces, el televisor no funciona con el mando a distancia.

Observaciones:

1) Se recomienda el uso de pilas alcalinas. 2) Retire las baterías cuando estén gastadas o si el mando a distancia no se va a utilizar durante un periodo de tiempo prolongado.

TELETEXTO

El Teletexto es un sistema de información emitido por algunos canales que puede ser consultado como un periódico. Internacionalmente, el teletexto es generalmente considerado como un tópico.

Pulse:	Función
TEXTO	Se usa para entrada o_salir de losMODOS de teletexto. Aparece el sumario con una lista de elementos a los que pueda accederse. Cadaelemento tiene un número de páginacorrespondiente de 3(dígitos).
SELECTIONAR UNA	Introduzca el número de la página deseada,utilizando los botones Oa 9 o arriba/abajo.Ejemplo: página 120, introduzca 120. El número aparece en la parte superior izquierda,elkontador cambía yentones aparece la(páginaa Repita esta operación para verotra(páginaa.Si elkontador continua buscando, significà que esta(páginanó se transmitte.Selecciónotro número.
TECLAS DE ACCESODIRECTO	Están coloreados como se muestra en la parte inferior de la pantalla.Las quatre teclas de colorores seutilizaranpara acceder a loselementos o(páginas correspondientes.Lasáreas coloreadas parpadean cuando elelemento ola(páginanó están aun disponible.
iINDICE	Estledevuela alpárgina de contentidos (normalmente la(páginaa 100).
SUB CódIGO	Presione el boton e introduzca el número de 4(dígitos paraentar en una(páginasecundaria.
ESPERA	Paracongelarlapágina.
REVELAR	Para做不到u ocultar la información oculta(solucionesde juegos).
MIX	Estosto sobrepondrálos datos del teletexto encima de la imagen delTV Vuelvaapulsarebotónpara regresaral textocompleteo.
EXIT	Oculta el teletexto.
SIZE	Cambia la imagenmitadsuperior,mitadinferiorotota lappagina.

04 FUNCIONAMIENTO

Guía de Instalación

La primera vez que enciende el TV o cuando lo reinicia para recuperar los ajustes de fábrica, le aparecerá la pantalla de Configuración Inicial.

1) Use los botones ▲▼ para navegar por el menú y los botones ◀▶ para realizar ajustes. Seleccione el idioma que desee y el modo de uso de la pantalla Home/Shop, en el menú.

Modo HOME o SHOP

Cuando enciende esta unidad por primera vez, le aparecerá el menú de configuración inicial. Después de seleccionar el idioma de los datos en pantalla, el usuario puede seleccionar la opción "Shop" (tienda) o "Home" (casa). Cuando en pantalla le aparezca el siguiente menú de configuración y el cursor se encuentre en modo "home", use las teclas ◀▶ para cambiarlo si lo desea y pulse OK para entrar en el menú.

Si elige el modo "Shop", le aparecerá el siguiente menú.

Pulse "OK" para entrar en el menú contextual.

Elija "Cancel" para regresar al menú de configuración inicial, y el cursor permanecerá en la opción "home". Elija para ir al menú de selección del país.

2). Use los botones para seleccionar Analógico/Cable para TDT/Cable.

Nota

En RU, para conectar TV por cable necesitará que la empresa proveedora de servicios de TV le conecte un descodificador al TV. Por favor, lea el manual de instrucciones de su TV por cable para más detalles. Si en Tipo de Antena selecciona CABLE, podrá elegir entre 2 modos de búsqueda: rápida o completa. También puede seleccionar el modo de búsqueda automática: Analógico + TDT, solo TDT o solo Analógico. 3). Comenzará la sintonía de canales. Esta operación puede tomar hasta unos minutos; le mostrará el progreso de la sintonía y la cantidad de canales encontrados. 4). Si desea saltar el paso de sintonía TDT, pulse el botón MENU para interrumpir la sintonización por la mitad. Pasará directamente a la sintonización analógica. 5). Después de que esté completada la sintonización, los canales se ordenarán en un orden preestablecido. Si desea saltar canales, modificar el orden preestablecido o cambiar el nombre de los canales, seleccione Editor de Canales en el menú Canales.

Nota

DTV TV Digital Terrestre (TDT)

ATV TV analógica (no utilizada en RU)

1. MENÚ CANALES

1.1) Búsqueda automática

1). Pulse el botón MENU, luego pulse los botones ▼▲ para seleccionar el menú CANALES y después pulse el botón OK o el botón Derecha.

2). Use los botones ▲▼ para seleccionar BÚSQUEDA AUTOMÁTICA y luego pulse el botón OK.

FUNCIONAMIENTO

3). Use los botones para seleccionar Tipo de antena en aérea para TDT.

4). En la opción País, use los botones ▲▼ para seleccionar el país en el que va a utilizar el TV.

5). En la opción Modo, use los botones ▲▼ para seleccionar el modo de sintonización: ATV/DTV/DTV+ATV. Pulse el botón ▼ para seleccionar Empezar para iniciar.

6) Comenzar la sintonización de canales. Esta operación puede tomar hasta algunos minutos. La barra de progreso mostrará el progreso de la sintonía y la cantidad de canales encontrados.

7) Si desea interrumpir la sintonía DTV, pulse el botón MENU para interrumpir la sintonización por la mitad. Pasará directamente a la sintonización ATV. Puede repetir el caso anterior si también desea salir de la sintonización ATV. Le aparecerá un recordatorio de instalación la próxima vez que encienda el TV, si no encuentra ningún canal.

8) Después de que esté completada la sintonización, los canales se ordenarán en un orden preestablecido. Si desea alterar canales, modifique el orden preestablecido o cambie el nombre de los canales, seleccione Editar Canales en el menú Canal.

1.2 Sintonía Automática (DVB-C)

1). Pulse el botón MENU, luego pulse los botones ▼▲ para seleccionar el menú y después pulse el botón OK. 2) Use los botones ▼▲ para seleccionar Búsqueda automática y luego pulse el botón OK, en la opción de antena seleccione Cable para DVB-C.

3). Pulse el botón ▼ y luego use los botones para seleccionar el país en el que va a utilizar el TV. 4). En las opciones de Modo, use los botones para seleccionar ATV/DTV/DTV+ATV. 5). Seleccione Inicio para entrar en el menú de sintonía, para seleccionar el modo de búsqueda.

6). Comenzará la sintonía de canales. Esta operación puede tomar hasta algunos minutos. La barra de progreso mostrará el progreso de la sintonía y la cantidad de canales encontrados. 7). Si desea saltar el paso de sintonía DTV, pulse el botón MENU para interrumpir la sintonización por la mitad. Pasará directamente a la sintonización ATV. Puede repetir el paso anterior si también desea saltar la sintonización ATV. Le aparecerá un recordatorio de instalación la próxima vez que encienda el TV, si no encuentra ningún canal. 8). Después de que esté completa la sintonización, los canales se ordenarán en un orden preestablecido. Si desea alterar canales, modifique el orden preestablecido o cambie el nombre de los canales, seleccione Editar Canales en el menú Canales.

Nota

• Todos los canales, incluyendo ATV, DTV y Radio, pueden sintonizarse a la vez, si el Tipo de Sintonización es DTV+ATV.
• Todos los canales almacenados desaparecerán después de la sintonía automática.

Tras la sintonización automática, el canal pasará al primer canal DTV.

2.1) Búsqueda Manual DTV (DVB-T)

1). Pulse el botón MENU, luego pulse los botones ▼▲ para seleccionar el menú Canal y después pulse el botón OK. 2). Use los botones ▼▲ para seleccionar Búsqueda manual y luego pulse el botón OK, si en la opción Búsqueda automática seleccionó Aire, entrará en el menú de sintonía manual DVB-T.

3). Aparecerá la pantalla de Búsqueda manual. Use los botones ◀ ▶ para seleccionar el canal UHF deseado o pulse el botón OK y, a continuación, introduzca el número del canal. Seleccione para empezar la búsqueda de dicho canal. Cuando se haya sintonizado la señal, la imagen y la intensidad de la señal aparecerán en la pantalla. 4). Presione el botón MENU para regresar al menú principal. 5). Presione el botón EXIT para salir del menú.

2.2) Sintonía Manual DTV (DVB-C)

1). Pulse el botón MENU, a continuación pulse los botones ▼ para seleccionar el menú Canales y pulse el botón OK. Si en la opción Auto Scan selecciona Cable, entrará en el menú de búsqueda manual DVB-C.

2). Le aparecerá la ventana de Sintonía Manual DVB-C. Use los botones ◀ ▶ para seleccionar Frequency / Symbol (ks/s) / tipo QAM y pulse OK para introducir la Frecuencia y el símbolo, use ◀ ▶ para cambiar el tipo QAM, pulse Start para empezar la búsqueda de dicho canal. Cuando se haya sintonizado la señal, la imagen y la intensidad de la señal aparecerán en la pantalla. 3). Presione el botón MENU para regresar al menú principal.

4). Presione el botón EXIT para salir del menú.

3) Búsqueda manual analógica

Usted puede cambiar el dipsonido para buscar los canales analógicos y para una sintonización final de los canales, y almacenar los canales que haya seleccionado.

Nota

1. Pulse el botón rojo del teletexto para almacenar los canales tras la sintonización manual. 2. Si el número asignado al canal que se quiere memorizar es el mismo que el canal actual, cuando pulse el botón rojo, el nuevo canal memorizado sustituirá al anterior.

4). Editar un canal

Use los botones ▲ o ▼ para seleccionar la opción Editar canales en el menú de canales. Luego pulse el botón OK para entrar en el submenú. Después necesitará seleccionar el programa que desea editar.

Editor canales

001 The HITS	DTV
002 TMF	DTV
003 UKTV BritIdeas	DTV
004 f th	DTV
005 Ideal World	DTV
006 Colourbars100	DTV
001 Kiss	Radio
002 Smash Hits!	Radio
003 Kerrang!	Radio
Eliminar	Sellar
Mover	Remonbrar SFWHIO

Eliminar: Pulse el botón Rojo para eliminar el canal seleccionado.

• Saltar: Pulse el botón Amarillo para seleccionar la configuración 'Saltar' y aparecerá el icono de saltar en el programa y dicho programa será saltado cuando cambie de canal.

Mover: Pulse el botón Verde para resaltar el canal seleccionado que desea mover. Aparecerá un icono delante del número del canal. Luego use los botones / Δ desplazándolo hasta la nueva posición y pulse el botón Verde para confirmar.

Renombrar: (Sólo para Páhlofotógicos

Azul para cambiar de nombre al canal. Pulse la tecla numérica correspondiente varias veces hasta introducir el carácter que desea y al finalizar pulse el botón OK para confirmar (a las teclas numéricas le corresponden los caracteres de la tabla suma).

1	2 abc	3 def
4 ghi	5 jkl	6 mno
7 pQRS	8 tuv	9WXYZ

FAV: Pulse el botón FAV (en vez de los botones numéricos) para establecer el canal como favorito. (Si desea ver la lista de canales favoritos necesita salir del menú de ediciones de programas y después pulsar el botón FAV.)

5). Interfaz común

Este menú mostrará la información sobre tarjeta IC.

6). Información de la señal (sólo para TDT)

Use los botones o para seleccionar la opción Signal Information en el menú de canales. Luego pulse el botón OK para ver la información relacionada con el canal actual.

7). Actualización de Software (USB)

Use los botones o para seleccionar la opción Actualizar software (USB) en el menú de canales. Luego pulse el botón OK para actualizar el software usando el puerto USB. Siga las instrucciones de actualización del software incluidas con el software. Nota: Le recomendamos que realice una recuperación de los parámetros de fábrica (desde la opción Restore Factory Default en el menú de configuración) para cerciorarse de que se realiza la actualización correctamente.

2. MENÚ DE IMAGEN

El segundo elemento del MENÚ es MENÚ DE IMAGEN. Aquí se pueden ajustar los efectos de imagen, como el contraste, el brillo, etc. Pulse ▼▲ para mover y luego OK para ajustar.

Nota

1). Hay tres modos de Temperatura del color que puede seleccionar: normal, warm, cool. 2). La opción PC sólo está disponible en modo PC, con ella puede ajustar la posición horizontal, la posición vertical, el tiempo y la fase.

3. MENÚ DE AUDIO

El tercer elemento del menú es el menú AUDIO.

Aquí puede ajustar los efectos de sonido, tales como agudos, bajos, balance, etc.

volumen de la señal de entrada es muy alto o distorsiona. 2. Solo Audio: seleccione este modo para apagar la pantalla del televisor, manteniendo el sonido encendido.

4. Menú RELOJ

El cuarto elemento del menú es el menú RELOJ. Sirve para ajustar la hora del reloj, establecer la hora de encendido/apagado, el periodo para el apagado automático, etc. Pulse para moverse, pulse OK para ajustar.

Auto Sleep

Transcurridas 15 horas sin entrada de señal, el TV activará la función Auto Sleep, cuando la opción Auto Sleep está en ON. La hora del reloj se actualiza automáticamente si el TV puede recibir canales TDT.

5. MENÚ DE SETUP

El quinto elemento del MENÚ es el MENÚ DE AJUSTES. Puede ajustar el idioma del menú, el idioma de audio, el idioma de los subtítulos, etc.

Auto Standby (4hr)

Si después de 4 horas a partir del encendido no se hacen cambios en el TV, por ejemplo, no se cambia de canal ni se ajusta el volumen, el TV inicia la secuencia de apagado automático.

Aparecerá en la pantalla una ventana emergente. Después de 150 segundos el TV pasará automáticamente al estado de espera. Para anular el apagado automático, presione cualquier botón del mando a distancia.

1. Para anular el apagado automático desde el menú de opciones, seleccione Auto Standby (4hr). El TV regresará al menú de opciones y le aparecerá la opción Auto Standby (4hr) en la pantalla.

Auto Standby (4hr) OFF

Para regresar al apagado automático transcurridas 4 horas, repita el paso anterior pero use la tecla de dirección izquierda para seleccionar ON (4 horas).

En el menú de sistemas de archivos PVR, puede configurar un disco USB para PVR.

Tiempo de Time Shift: Para establecer el tiempo de grabación de la función Timeshift.

Auto Standby (4hr): Para apagar automáticamente el TV cuando se queden 4 horas de configuración.

Configuración del Modelo: Para seleccionar el modo “Home” o el modo “Shop”.

Control CEC HDMI: Para activar o desactivar la función CEC. Tiempo del menú: Pulse los botones para seleccionar el tiempo de presentación de los menús en la pantalla.

Ajustes iniciales

Use los botones o para seleccionar la opción Restore Factory Default y pulse el botón OK para entrar en la configuración inicial. Una vez que lo confirme, toda la configuración se borrará. Esto debe utilizarse solo si experimenta problemas con su TV.

Nota

Restaurar a los valores por defecto de fábrica, eliminar todos los programas y contraseñas.

6. MENÚ DE BLOQUEO

El sexto elemento del menú es LOCK MENU. Usted puede seleccionar bloquear el Sistema, establecer la contraseña, bloquear un programa o establecer restricciones parentales. Una vez que active el Bloqueo del Sistema no podrá ver programas ni cambiarlos.

La contraseña predeterminada es 0000, si olvida la contraseña puede usar la supercontraseña: 9443. Bloquear canal: (bloqueo de canales) Use ▲ para elegir el programa, pulse el botón OK para bloquear el programa. Si desea desbloquear el programa, por favor entre en el menú principal, introduzca la contraseña y vuelva a pulsar el botón OK. Calificación: (Clasificación de padres) Pulse ▲ para elegir el nivel de restricción.

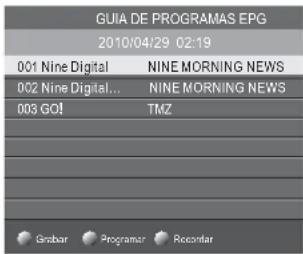

7. EPG (Guía Electrónica de programas)

El menú EPG (Guía electrónica de programas) le permite ver la información detallada del programa transmitido. Pulse el botón EPG y le aparecerá un menú emergente con la información de la programación del canal que está viendo actualmente. Será capaz de ver hasta siete días de la información de la programación. Para ver el día, use los botones ▲ o ▼ para resaltar la Fecha y luego use los botones < o > para desplazarse por las fechas disponibles.

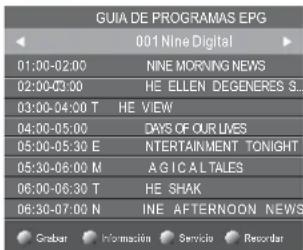

Para ver qué programa será emitido tras el programa actual, pulse el botón Amarillo (programación). Para ver un canal diferente, use los botones ▲ o ▼ para desplazarse. Para salir, use el canal y luego pulse los botones EPG o EXIT. Púlselo otra vez (servicio) para volver atrás.

Por favor, use las indicaciones de la parte inferior de la pantalla de la EPG para las funciones básicas de las teclas del mando a distancia.

Grabar

En el modo EPG, pulse el botón Rojo del mando a distancia para seleccionar el programa a grabar. Entonces entrará en el menú de grabaciones programadas para configurar la grabación. (Vea la sección del Sistema de Archivos PVR.)

Por favor, cerciórese de que tiene conectado un HDD o un dispositivo de memoria USB en el puerto USB para las grabaciones programadas. Si su dispositivo de almacenamiento no es compatible, el sistema le avisará si desea formatearlo. En el menú de configuración, entre en PVR File System > Device list para formatear su dispositivo.

ADVERTENCIA

Cuando dé formato al dispositivo USB, eliminará todos los archivos almacenados en el dispositivo. Si ha establecido una grabación programada, su TV se encenderá automáticamente a la hora programada para grabar el programa y se apagará automáticamente al finalizar la grabación. Sin embargo, durante la grabación programada, no tendrá ni imagen ni sonido (no se activa la presentación), a pesar de que la unidad está encendida. Puede pulsar el botón STANDBY para activar la imagen y el sonido.

Recordatorio (botón Azul)

En el menú EPG, pulse el botón AZUL para establecer un recordatorio de programación. El icono aparecerá en pantalla y usará las notas para establecer los detalles del recordatorio de programación. Podrá establecer el recordatorio para que ocurra una sola vez.

Puede pulsar el botón Rojo para ver la lista de programas programados. Internacional y como, que no se ha programado.

INFO (botón Verde)

Desde el menú EPG, pulse el botón Verde para ver más información sobre el programa actual.

8. Sistema de Archivos PVR (sólo para TDT)

Pulse la tecla MENU, seleccione el submenú de configuración. Use los botones o para seleccionar PVR File System, luego pulse el botón OK para entrar en el submenú y luego use los botones o para desplazarse por las opciones.

Prepare para grabar el programa:

Gestor de Archivos: Aquí puede ver todos los

programas grabados. Pulsa la tecla azul para reproducir a pantalla completa.

Lista de dispositivos: Este sub-menú le enumera los dispositivos USB conectados al televisor. Usted puede seleccionar el dispositivo y luego pulsar el botón Rojo para formatear el dispositivo USB.

Grabaciones programadas: Aquí puede establecer la lista de grabaciones programadas. Y también puede eliminar las grabaciones programadas que haya establecido.

Entrando en el submenú puede establecer la frecuencia de grabación como una vez, diaria, semanal, mismo día de la semana o apagado.

Grabar canal:

Para grabar un programa que esté viendo actualmente, pulse el botón REC y le aparecerá el icono rojo REC en la pantalla. El tiempo de grabación y el tiempo estimado restante en la memoria le aparecerán en el siguiente cuadro.

Para parar el menú vuelva a pulsar el botón REC. Para detener la grabación, pulse el botón de Parada. Mientras tanto, para ver los programas grabados desde el Modo Película.

Reproducir el programa grabado:

El programa grabado en el "USB" quedará guardado en la carpeta "USB record" del dispositivo.

Puede reproducirlo en el Sistema de Archivos PVR y en el Submenú del Administrador de archivos.

1. El tiempo de almacenamiento USB puede estar entre 128MB y 500GB, pero para el uso práctico se recomienda utilizar de 2GB a 500GB.

2. Cuando la tasa de bits es muy baja, la imagen puede pixelarse. Esto puede ser debido al uso de cables de conexión USB en vez de conectar el dispositivo USB directamente al TV.

3. No todos los dispositivos USB son compatibles.

FUNCIONAMIENTO

Nota

• Cerciórese de que el dispositivo usado para grabar está conectado al puerto USB de la parte trasera de la unidad y es compatible para grabación. Si su dispositivo de almacenamiento no es compatible, el sistema le preguntará si desea formatearlo. Entre en el menú PVR File System > Device List para formatear su dispositivo.
• La función de grabación no está disponible cuando el canal es un canal de la tarjeta CI+.

9. Pausa en directo

Pulse el botón para hacer una pausa en el programa que está viendo para activar la función de Pausa en directo. Le aparecerá el menú. Este menú desaparecerá automáticamente transcurridos unos segundos.

Elija la opción y pulse OK para reanudar la reproducción y un icono blanco de reproducción le aparecerá a la derecha de la pantalla, indicando que se está ejecutando el programa con desfase temporal.

Cuando el menú desaparezca, pulse el botón II, y el menú volverá a aparecer. Para parar el desfase temporal, pulse el botón Parar o coloque el cursor hasta la opción parar cuando ponga en pantalla el cuadro anterior y siga las indicaciones que le aparecen en pantalla.

Nota

Cerciórese de que el dispositivo usado para grabar está conectado al puerto USB de la parte trasera de la unidad y es compatible para grabación. Si su dispositivo de almacenamiento no es compatible, el sistema le preguntará si desea formatearlo. En el menú de configuración, entre en PVR File System > Device List para formatear su dispositivo.

• Todas las funciones (reproducir, avance, retroceso, pausa y parar) del menú, las podrá usar solamente cuando ponga el menú en la pantalla.
• La función de Pausa en directo no está disponible cuando el canal es un canal de la tarjeta CI+.

Reproducir un archivo grabado

Su TV Haier graba el programa en su dispositivo de memoria USB en formato *.ts (Time Shift). Si su dispositivo, TV, PC, Laptop, DVD, o periférico no soporta o reconoce la extensión *.ts (Time Shift), entonces no lo reproducirá. "ts" es el formato usado en la transmisión de TV de alta definición. Puede reproducir archivos "ts" en un PC de sobremesa o portátil usando el software correcto. Busque en Internet o pregunte en su Tienda de Informática sobre el software más apropiado. Precaución: Haier no asume ninguna responsabilidad sobre cualquier software descargado por el usuario o distribuidor que pueda contener virus, ni de cualquier avería resultante al instalar el software. El cliente lo usa asumiendo este riesgo.

10. Reproductor USB

Pulse la tecla FUENTE, seleccione USB en la lista de fuentes y pulse el botón OK para entrar en el menú USB.

Por favor, cerciórese de que el dispositivo está conectado en el puerto USB. Hay cuatro opciones de tipo multimedia que puede seleccionar y pulse el botón OK para entrar en el menú de selección del disco.

Use los botones ▲/▼ para seleccionar el disco y carpeta correctos y pulse OK para entrar en la lista de archivos multimedia. Pulse el botón Rojo para volver al menú de selección del tipo de archivo multimedia.

Seleccione un archivo multimedia pulsando ▲/▼, entonces aparecerá una ventana con la vista previa. Pulse el botón para reproducir el archivo multimedia en pantalla completa. Cuando esté reproduciendo un archivo de película, pulse el botón ▼ para ver la barra de control.

FOTO

Funciones Básicas

Cuando esté viendo fotos, pulse la tecla "v" en el mando a distancia para mostrar la barra de ayuda en la parte inferior de la pantalla.

Reproducir/ Pausa	Pulse la tecla "Reproducir/ " en el mando a distancia para reproducir o hacer una停下.Paus
Anterior	Pulse la tecla "Izquierda" en el mando a distancia para ver la Foto anterior.
Siguiente	Pulse la tecla "Derecha" en el mando a distancia para ver la Foto siguiente.
Parar	Use las teclas "Izquierda/Derecha" para selectionar esta funciona y pulse la tecla OK para parar la reproduccion y regresar al menu previo.
Girar	Pulse las teclas "Arriba/Abajo" para girar la Foto.
Menú rápido	Pulse la tecla Azul youlda entrada en el menú rápido para ajustar el Intervalo entreotos, Repetir, Efectos de transmisión y Música de fondo (primero debe de reproducir la música).

FUNCIONAMIENTO

MÚSICA

Cuando esté escuchando música, pulse la tecla ▶ para seleccionar la barra de herramientas.

Funciones Básicas

Retrodeo Rápido: Use las teclas "Izquierda/Derecha" en el mando a distancia para selectionar estafunción y pulse OK para retroceder rápido. Pulse la tecla "REPRODUCIR" para reanudar la reproducción

Avance Rápido: Use las teclas "Izquierda/Derecha" en el mando a distancia para selectionar estafunción y pulse OK para avanzar rápido. Pulse la tecla "REPRODUCIR" para reanudar la reproducción.

Música de fondo: Use las teclas "Izquierda/Derecha" en el mando a distancia para selectionar estafunción y pulse OK para activar/desactivar.

El resto de funciones son similares a las de "FOTO". Por favor, vea las opciones de "FOTO".

PELÍCULAS

Las funciones son similares a las de "FOTO". Por favor, vea las opciones de "FOTO".

Funciones Básicas

	Establecer punto A: Use las teclas "Izquierda/Derecha" en el mando a distancia para selectionar esta., función y pulse OK para establisher los+puntos A y B. La., pora se reproducirá cílicamente desde A hasta B.
	Ampliar: Use las teclas "Izquierda/Derecha" en el mando a distancia para selectionar esta., función y pulse OK para ampliar la imagen. (si el documento es mayor de 1920x1080, esta., función no está soportada)
	Reducir: Use las teclas "Izquierda/Derecha" en el mando a distancia para selectionar esta., función y pulse OK para reducir la imagen. (Esta., función no soporta video HD mayor de 1920x1080.)
	Selecciónar tiempo: Use las teclas "Izquierda/Derecha" en el mando a distancia para selectionar esta., función y pulse OK para selectionar el tiempo de reproducción.

TEXTO

Pulse "▼/▲" para seleccionar la página anterior/siguiente. Use las teclas numéricas y OK para saltar directamente a la página que desee.

Se proporciona la lista de los temas de archivos más importantes que se reproducen desde un dispositivo USB.

Foto	archivos.jpg
Audio	.mp3
Video	.avi,.mp4
Texto	.txt

ES-27 TV de pantalla plana con retroiluminación LED

05 SOLUCIÓN DE PROBLEMAS

Sintoma del problema		Comprobar
Imagen Sonido
Nieve Ruido	Sonido normal	Posicion, direccion o direccion de la antenna
Borroso		Posicion, direccion o direccion de la antenna
Interferencias	Ruido	Equipos electrónicos, coche/moto, luz fluorescente
Imagen normal Silencio	Silencio	Volumen(comprobar si estáactivado el Silencio o si lasconexiones de audio sonincorrectas)
SinImagen		Cable de alimentacion no connectado.Interruptor de alimentacion apagado.Ajustes de Contraste y brillo / Volumen.Pulsar tecla Standby en el mando paraexaminarlo.
Sin color Sonido normal control del color
Imagen partida	Sonido normalo débil	Resintonizar canal
Sin color	Ruido	Sistema de TV
Hay barras negras enla parte superior y enla parte inferior	Sonido normal	Cambie el formatting de pantalla

Resolución de problemas

Mi TV no muestra laImagen en miordenador portátil/PC cuando seconecta.	La mayoría de PCs y deordenadores portátilles requieren que pulse algunos botones en su teclado para Obtener unaImagen en el TV o en另一边 pantalla externa, al conectarlos con un enchufe VGA (el enchufe azul de 15 pines en su PC o en suordenador portátil). En general,esto es F7 (Dell) o F4 (HP/Samsung) o F5 (Toshiba).Enordenadores portátils,tiene que pulsar la tecla "Fn" al mesmo tiempo que la tecla "F".
He-connectado mi PC/ordenador portátil al TV y obtengo unaImagen, pero sin sonido. ¿Por qué?	El cable VGAsole transporte informacion de video o deImagen. Necessita conectar un cable separado conectado a la conexión para audifonos (ficha de 3,5 mm) en su PC/ordenador portátil con la conexión de 3,5 mm (PC Audio IN) en su TV. Necessitaray seleccion "PC"utilizando el botón Source en el mando a distancia. O bien, conecte su PC/ordenador portátil utilizing un cable HDMI si su PC/ordenador portátiliene un conector HDMI.HDMI es tanto audio como video.
LaImagen no cambia su medida automatically al Cambiar de canal.	Verifique que Aspect Ratio (relación de aspecto) de laImagen del TV esté configurado en "Auto" en todas las entradas ATV, DTV, SCART, HDMI 1, 2, etc.Para configurar la relacion de aspecto (Auto, 4:3 o 16:9), pulse el botón Source, comience en ATV y repita la secuencia que se我省ura a continuación para todas las fuentes de entrada ATV, DTV, SCART, HDMI 1 y 2 ya que cada fuente de entrada se controlla por separado.Pulse el botón TV MenuPulse la flecha derecha para acceder al submenu PicturePulse la flecha de abajo para selectionar Aspect RatioSelección AutoPulse ExitRepita para todas las fuentes de entrada.
Recién he connectado un reproductor de DVD u othero equipo en mi TV y no funciona.	Esto aplica paraequalquier equipo connectado al TVApague el TV y el reproductor de DVD (desconctelos del tomacorrientes, no los deje en "en espería").Apaneequalquier equipo connectado a la conexión SCART.Desconecte el enchufe SCART del TV.Concteloyo encienda el TV.Concteloyo encienda el reproductor de DVD.Deconcezione HDMI del Menu SourcePulse Play en el reproductor de DVD y verifie que la película se reproduzca correctamente.NOTA: La conexión SCARTieneprioridad por sobre HDMI,y es importante que el equipo connectado a la conexión SCART en el TV está apagado (no "en眼看").Tenga a bien prestar atencion a esta informacion. Si el consejo funciona y el reproductor de DVD funciona, el TV está bien,sole un poco confundido.Probably,los enchufes HDMI se hayan extraido yconnectado de nuevo al encender el TV.Nuncaextraiga ni conecte los cables HDMI oequalquier equipo digital con el equipo encendido.Siempreapague todos los equipos al disconnectar o al conectarequalquier equipo digital.

Resolución de problemas de TV digital y posibles soluciones

La imagen se ve pixelada

Un ejemplo típico de un problema de recepción incluye el desgarro de imagen (pixelado) o el congelamiento de imagen. Algunas veces hay sonidos de chasquidos o de chillidos, se silencia o no hay recepción por completo. Su imagen puede verse pixelada debido a la pérdida de señal de video digital. La pérdida de señal puede ocurrir a causa de problemas con señales débiles (ver antenas de TV) o si está conectado por cable a una señal de cable débil. Si el problema son señales débiles, utilice un amplificador para reforzar la señal. Un técnico en cables puede ayudarlo a instalar un amplificador en línea o un preamplificador. Esto aumentará la fuerza de su señal y solucionará el problema de pixelado.

Si está recibiendo su señal de TV por satélite, verifique que su antena no se haya movido por vientos fuertes o que la señal no haya sido bloqueada por árboles. Los árboles suelen ser un problema; la señal de TV puede cambiar dependiendo de si hay un árbol sin hojas o repleto de hojas entre la antena satelital y el satélite.

Canales faltantes

Puede ocurrir que compruebe que hay canales faltantes o que está recibiendo canales de la región incorrecta. Algunas veces, los servicios interactivos (botón rojo) no funcionan. En general, esto es causado por una señal débil; ver Antenas de TV.

Antenas de TV

La televisión terrestre digital (Freeview) llega a su TV por medio de una antena; puede ocurrir que la antena anterior que era buena para televisión analógica no funcione bien para la digital, por lo que se pueda necesitar una actualización. Si obtiene algunos, pero no todos los canales digitales en DTV (Freeview), por ejemplo, BBC1, BBC2, canal 4, pero no ITV o canal 5, en general, esto se debe a que su antena es de banda estrecha y necesita cambiarse a banda ancha.

Conductores y cables defectuosos

Verifique su TV. ¿Los conductores en la parte trasera están correctamente conectados con la red eléctrica, con la antena, con el decodificador o con el reproductor/grabador de videos/DVD? Los conductores SCART son conocidos porque se sueltan con el tiempo, y esto puede dar como resultado problemas tanto de audio como de video (imagen). Se ha perdido el audio izquierdo, el derecho, o ambos, y los colores son pobres o turbios. Empuje los enchufes SCART firmemente hacia adentro; eso podrá solucionar el problema.

Los enchufes HDMI necesitan empujarse hacia adentro firmemente; sólo el último milímetro hace contacto. En general, la parte plástica posterior del enchufe HDMI debe estar muy cerca del cuerpo del TV o del componente o deben tocarlos.

Cuando se conectan cables HDMI, podría experimentar problemas si se los conecta cuando el TV u otro componente están encendidos. Siempre apague tanto el TV como el componente que está conectado. Si ha verificado los enchufes y las conexiones, apague el TV y lo que haya conectado al TV, y luego enciéndalos otra vez.

He conectado mi PC al TV. No hay sonido.

Si conecta su PC u ordenador portátil al TV utilizando un cable VGA (Sub D de 15 pines) y no hay audio, necesita conectar un cable de audio por separado al TV desde su PC o de su ordenador portátil.

Colores y tonos anómalos

Los tonos de piel y otros colores anormales pueden presentar otro problema aun en un HDTV nuevo. Esto se debe a la configuración de imagen del TV, que está optimizada para un ambiente de exhibición. Solución: esto cambiando el modo de imagen a natural en el menú Picture. Para mayor precisión, intente configurar las opciones de color, de contraste y de brillo en el menú Picture, en forma manual.

Bordes blancos

Los bordes blancos alrededor de los objetos y de la gente, en general, aparecen tanto si la definición del TV está configurada en un nivel muy alto o si su televisor utiliza tecnología de procesamiento de mejora de bordes. Vaya al menú Picture y ajuste la definición hasta que el borde blanco desaparezca. Si la mejora de bordes está activada, intente desactivarla utilizando el menú Service.

Video entrecortado

A veces, el video puede verse entrecortado. Cuando esto ocurra, verifique si la señal es lo suficientemente fuerte. Si la señal es fuerte, el problema es con el operador de cable. Si la fuerza de la señal es débil, intente aumentarla con la ayuda de un amplificador.

La imagen no llena la pantalla

Al conectar PC u ordenadores portátiles al TV, puede ocurrir que la imagen no llene la pantalla. Verifique la configuración de pantalla en su PC u ordenador portátil (Windows > Inicio > Panel de control > Apariencia y personalización > Configuración de pantalla) y seleccione la mejor resolución. En su TV, seleccione: Menú TV > Imagen > Configuración y luego intente AUTO, ZOOM1 o ZOOM2 para obtener la mejor visualización.

Conexión USB

La conexión USB funciona con archivos .jpg (foto) y .mp3 (música). Tenga en cuenta que el TV no reconoce ningún iPhone o iPod de Apple conectado al puerto USB del TV. El TV puede reproducir archivos, pero debido a los múltiples y diferentes formatos de archivo, no se garantiza que estos u otros formatos de archivo funcionen.

Especificaciones

06 Especificaciones

TV LED LCD Digital de 22" Full HD 1080P

Calidad deImagen de la television:	FULL HD Digital integrado. Tamaño de pantalla:55cm Resolución 1920x1080 pixeles 50Hz.
Descodificador Sintonizador DTV	DVB-T, DVB-C Modulación 16/32/64/128/256 QAM Modulación QPSK MPEG2, MPEG4, H.264
Conectividad:	2 conectores HDMI. 1 Euroconector (SCART) Conectar de entrada de PC. Conectar de video por componentes. Video compuesto. 1 puerto USB. 1 calidad de auriculares. 1 puerto COAXIAL. Sistemas soportados: PAL+ SECAM Número de canales en memoria: 1000 (DTV), 100 (ATV) TV (RF): 75Ω desbalanceada Entrada de video AV: 75Ω, 1V-P, RCA Entrada de Audio AV: 20KΩ, 500mB RMS Entrada de video YPbPr/HDMI: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Calidad de sonido:	Sistema de sonido estéreo NICAM. Salida de potencia de 2 x 3 W RMS.
Consumo de potencia en上限:	<0.30W
Characteristicas digitales:	Interactividad digital. Texto digital. Subtitulos DVB (Transmisión de Video Digital) disponibles. Configuración automatística. Búsqueada automatística de canales nuevos. Guía de programs en transmisión y posteriores. Guía electrónica de programas (EPG) de 7 días. TV compatible con sistemas de tarjetas de recarga. Ranura para tarjeta Cl. Compatible con descripción de audio.
Funciones adiconuales:	Sintonizador UHF/VHF;temporizador de apagado automatístico; Calificación; Imagenes u texto El mando a distancia nécessita 2 pilas AAA (incluidas). Tamaño de montaje mural VESA: 100 mm x 100 mm Tamaño del paquete (ancho x alto x profundidad): 616x426x135mm Ajustar+tamaño (ancho x alto x profundidad) con soporte: 355x160 Ajustar+tamaño (ancho x alto x profundidad) sin soporte: 3x312x42 Peso del paquete: 4.1kg Ajustar peso con soporte: 2.9kg Ajustar peso sin soporte: 2.7 kg
*Las specifications sobre las piezas de este TV que se proportionscen en el presente son solamente a modo de referencia. Puede haber diferencias cuando se actualice la Tecnología del producto. El diseño y las specifications estánsujetos a改动aciones sin征求意见.
Descripción de la calidad SCART:
1. Cuando la fuente actual es ATV/AV/SCART, la seals del之作 de alta SCART es ATV.
2. Cuando la fuente actual es DTV, no habrasy seal del之作 SCART.
3. Lasotherwise no tenenseñalde salida SCART.

ES-31 TV de pantalla plana con retroiluminación LED

TV LED LCD Digital de 24" Full HD 1080P

Calidad deImagen de la television:	FULL HD Digital integrado. Tamaño de pantalla:59.9cm Resolución 1920x1080 pixeles 50Hz.
Descodificador Sintonizador DTV	DVB-T, DVB-C Modulación 16/32/64/128/256 QAM Modulación QPSK MPEG2, MPEG4, H.264
Conectividad:	2 connectores HDMI. 1 Euroconector (SCART) Conectar de entrada de PC. Conectar de video por componentes. Video compuesto. 1 puerto USB. 1 calidad de aurículares. 1 puerto COAXIAL. Sistemas soportados: PAL+ SECAM Número de canales en memoria: 1000 (DTV), 100 (ATV) TV (RF): 75Ω desbalanceada Entrada de video AV: 75Ω, 1V-P, RCA Entrada de Audio AV: 20KΩ, 500mB RMS Entrada de video YPbPr/HDMI: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Calidad de sonido:	Sistema de sonido estéreo NICAM. Salida de potencia de 2 x 3 W RMS.
Consumo de potencia en espera:	<0.30W
Characteristicas digitales:	Interactividad digital. Texto digital. Subtitutos DVB (Transmisión de Video Digital) disponibles. Configuración automática. Busqueada automática de canales nuevos. Guía de programas en transmisión y posteriores. Guía electrónica de programas (EPG) de 7 días. TV compatible con sistemas de tarjetas de recarga. Ranura para tarjeta C1. Compatible con descripción de audio.
Funciones adiconuales:	Sintonizador UHF/VHF;temporizador de apagado automático; Calificación; Imagenes u texto El mando a distancia necesita 2 pilas AAA (incluidas). Tamaño de montaje mural VESA: 100 mm x 100 mm Tamaño del paquete (ancho x alto x profundidad): 650x440x135mm Ajustarullan (ancho x alto x profundidad) con soporte: 56x386x160 Ajustarullan (ancho x alto x profundidad) sin soporte: 56x386x160 Peso del paquete: 4.9kg Ajustar peso con soporte: 3.74kg Ajustar peso sin soporte: 3.5 kg
*Las specifications sobre las piezas de este TV que se proportionscen en el presente son solamente a modo de referencia. Puede haber diferencias cuando se actualice la Tecnología del producto. El diseño y las specifications estánsujertosa modificacionessin征求意见.
Descripción de la calidad SCART:
1. Cuando la fuente actual es ATV/AV/SCART, la seals del之作 SCART es ATV.
2. Cuando la fuente actual es DTV, no habrasy seal del之作 SCART.
3. Las other fuentes no tenen seal del之作 SCART.

TV LCD LED digital HD Ready de 28"

Calidad deImagen de la television:	HD Ready Digital integrado. Tamaño de pantalla:70cm Resolución 1366x768 pixeles 50Hz.
Descodificador Sintonizador DTV	DVB-T, DVB-C Modulación 16/32/64/128/256 QAM Modulación QPSK MPEG2, MPEG4, H.264
Conectividad:	2 conectores HDMI. 1 Euroconector (SCART) Conectar de entrada de PC. Conectar de video por componentes. Video compuesto. 1 puerto USB. 1 calidad de aurículares. 1 puerto COAXIAL. Sistemas soportados: PAL+ SECAM Número de canales en memoria: 1000 (DTV), 100 (ATV) TV (RF): 75Ω desbalanceda Entrada de video AV: 75Ω, 1V-P, RCA Entrada de Audio AV: 20KΩ, 500mB RMS Entrada de video YPbPr/HDMI: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Calidad de sonido:	Sistema de sonido estéreo NICAM. Salida de potencia de 2 x 8 W RMS.
Consumo de potencia en espera:	<0.30W
Characteristicas digitales:	Interactividad digital. Texto digital. Subtitutos DVB (Transmisión de Video Digital) disponibles. Configuración automática. Busqueada automática de canales nuevos. Guía de programas en transmisión y posteriores. Guía electrónica de programas (EPG) de 7 días. TV compatible con sistemas de tarjetas de recarga. Ranura para tarjeta C1. Compatible con descripción de audio.
Funciones adiconuales:	Sintonizador UHF/VHF;temporizador de apagado automático; Calificación: Imagenes u texto El mando a distancia necesita 2 pilas AAA (incluidas). Tamaño de montaje mural VESA: 200 mm x 100 mm Tamaño del paquete (ancho x alto x profundidad): 810x480x120mm Ajustarullan (ancho x alto x profundidad) con soporte: 642x435x170mm Ajustarullan (ancho x alto x profundidad) sin soporte: 642x390x44mm Peso del paquete: 6.5kg Ajustar peso con soporte: 5.3kg Ajustar peso sin soporte: 5.0 kg
*Las specifications sobre las piezas de este TV que se proportionscen en el presente son solamente a modo de referencia. Puede haber diferencias cuando se actualice la Tecnología del producto. El Diseño y las specifications estánsujertos a改动aciones sin征求意见.
Descripción de la calidad SCART:
1. Cuando la fuente actual es ATV/AV/SCART, la seals de salute SCART es ATV.
2. Cuando la fuente actual es DTV, no habrasy Seal de salute SCART.
3. Lasotherwise no tenen seal de salute SCART.

TV LCD LED digital HD Ready de 32"

Calidad deImagen de la television:	HD Ready Digital integrado. Tamaño de pantalla:81cm Resolución 1366x768 pixeles 50Hz.
Descodificador Sintonizador DTV	DVB-T, DVB-C Modulación 16/32/64/128/256 QAM Modulación QPSK MPEG2, MPEG4, H.264
Conectividad:	2 connectores HDMI. 1 Euroconector (SCART) Conectar de entrada de PC. Conectar de video por componentes. Video compuesto. 1 puerto USB. 1 calidad de aurículares. 1 puerto COAXIAL. Sistemas soportados: PAL+ SECAM Número de canales en memoria: 1000 (DTV), 100 (ATV) TV (RF): 75Ω desbalanceada Entrada de video AV: 75Ω, 1V-P, RCA Entrada de Audio AV: 20KΩ, 500mB RMS Entrada de video YPbPr/HDMI: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Calidad de sonido:	Sistema de sonido estéreo NICAM. Salida de potencia de 2 x 8 W RMS.
Consumo de potencia enespera:	<0.30W
Characteristicas digitales:	Interactividad digital. Texto digital. Subtitutos DVB (Transmisión de Video Digital) disponibles. Configuración automatística. Busqueada automatística de canales nuevos. Guía de programas en transmisión y posteriores. Guía electrónica de programas (EPG) de 7 días. TV compatible con sistemas de tarjetas de recarga. Ranura para tarjeta C1. Compatible con descripción de audio.
Funciones adiconuales:	Sintonizador UHF/VHF;temporizador de apagado automatístico; Calificación; Imagenes u texto El mando a distancia necesita 2 pilas AAA (incluidas). Tamaño de montaje mural VESA: 200 mm x 100 mm Tamaño del paquete (ancho x alto x profundidad): 880x550x137mm Ajustarullan (ancho x alto x profundidad) con soporte: 738.5x487.5x170mm Ajustarullan (ancho x alto x profundidad) sin soporte:738.5x443x64mm Peso del paquete: 6.8kg Ajustar peso con soporte: 5.0kg Ajustar peso sin soporte: 4.7 kg
*Las specifications sobre las piezas de este TV que se proportionscen en el presente son solamente a modo de referencia. Puede haber diferencias cuando se actualice la Tecnología del producto. El diseño y las specifications estánsujertos a改动aciones sin aviso.Descripción de la calidad SCART:1. Cuando la fuente actual es ATV/AV/SCART, la seals de salute SCART es ATV.2. Cuando la fuente actual es DTV, no habrasy sealde salute SCART.3. Las other fuentes no tenen sealde salute SCART.

Haier®

Haier®
