MANUAL DE USUARIO AV21BJ8EPS JVC

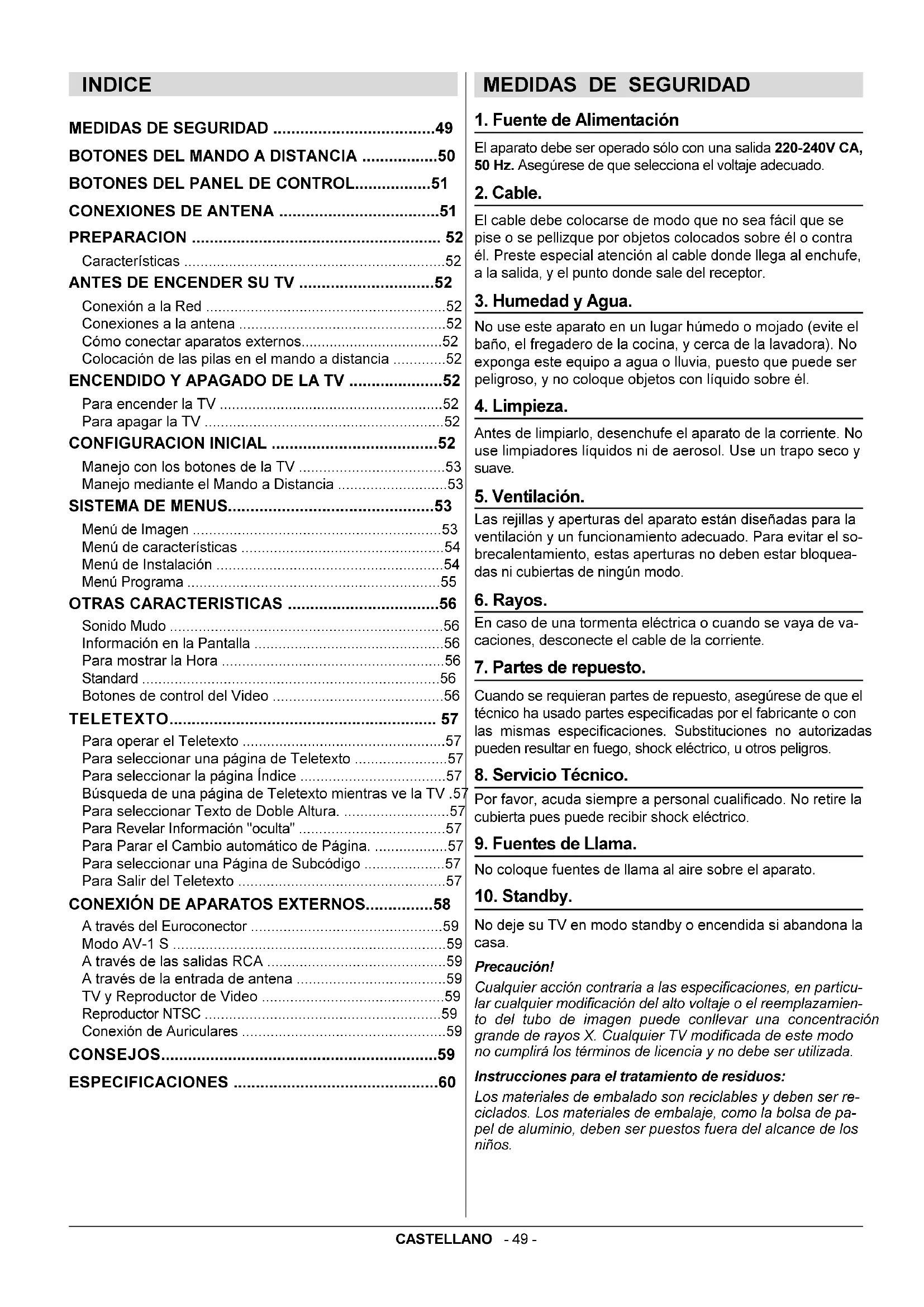

MEDIDAS DE SEGURIDAD

1. Fuente de Alimentación

El aparato debe ser operado sólo con una salida 220-240V CA, 50 Hz. Asegúrese de que selecciona el voltaje adecuado.

El cable debe colocarse de modo que no sea fácil que se pise o se pellizque por objetos colocados sobre él o contra él. Preste especial atención al cable donde llega al enchufe, a la salida, y el punto donde sale del receptor.

No use este aparato en un lugar húmedo o mojado (evite el baño, el fregadero de la cocina, y cerca de la lavadora). No exponga este equipo a agua o lluvia, puesto que puede ser peligroso, y no coloque objetos con líquido sobre él.

Antes de limpiarlo, desenchufe el aparato de la corriente. No use limpiadores líquidos ni de aerosol. Use un trapo seco y suave.

Las rejillas y aperturas del aparato están diseñadas para la ventilación y un funcionamiento adecuado. Para evitar el so- brecalentamiento, estas aperturas no deben estar bloquea- das ni cubiertas de ningún modo.

En caso de una tormenta eléctrica o cuando se vaya de va- caciones, desconecte el cable de la corriente.

7. Partes de repuesto.

Cuando se requieran partes de repuesto, asegúrese de que el técnico ha usado partes especificadas por el fabricante o con las mismas especificaciones. Substituciones no autorizadas pueden resultar en fuego, shock eléctrico, u otros peligros.

8. Servicio Técnico.

Por favor, acuda siempre a personal cualificado. No retire la cubierta pues puede recibir shock eléctrico.

9. Fuentes de Llama.

No coloque fuentes de llama al aire sobre el aparato.

No deje su TV en modo standby o encendida si abandona la casa. Precaución! Cualquier acción contraria a las especificaciones, en particu- lar cualquier modificación del alto voltaje o el reemplazamien- to del tubo de imagen puede conllevar una concentración grande de rayos X. Cualquier TV modificada de este modo no cumplirá los términos de licencia y no debe ser utilizada. Instrucciones para el tratamiento de residuos: Los materiales de embalado son reciclables y deben ser re- ciclados. Los materiales de embalaje, como la bolsa de pa- pel de aluminio, deben ser puestos fuera del alcance de los niños. INDICE

CONEXIÓN DE APARATOS EXTERNOS...............58

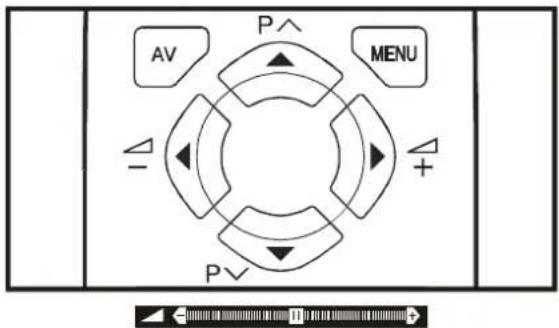

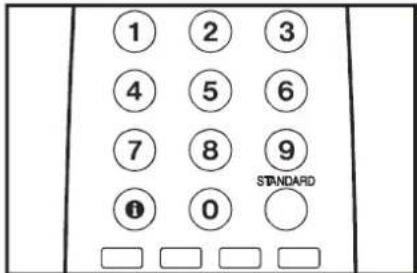

Botón standard (Ajustes predeterminados de IMAGEN) Botones de color MENU = Botones de Menú ( ) = Canal Arriba (Cursor Arriba) ( ) = Cursor derecha/Volumen + Botones de control de Teletexto Botones de control de Video ( ) = Canal abajo (Cursor abajo) ( ) = Cursor izquierda/Volumen - AV = Botón AV = Botón de Información = Mudo

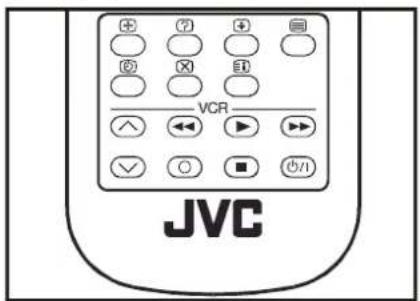

BOTONES DEL MANDO A DISTANCIA

PRECAUCION Riesgo de Shock Eléctrico El símbolo del rayo y la flecha, dentro de un triángulo equilátero, previene al usuario de la presencia de alto voltaje no aislado en el interior del aparato, que puede ser de magnitud suficiente para constituir un peligro de shock eléctrico para las personas. El signo de exclamación dentro de un triángulo equilátero alerta al usuario de la presencia de regulaciones importantes de uso y manternimiento en la documentación que acompaña al aparato.CASTELLANO - 51 -

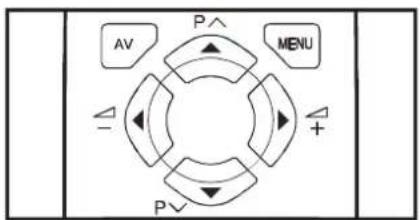

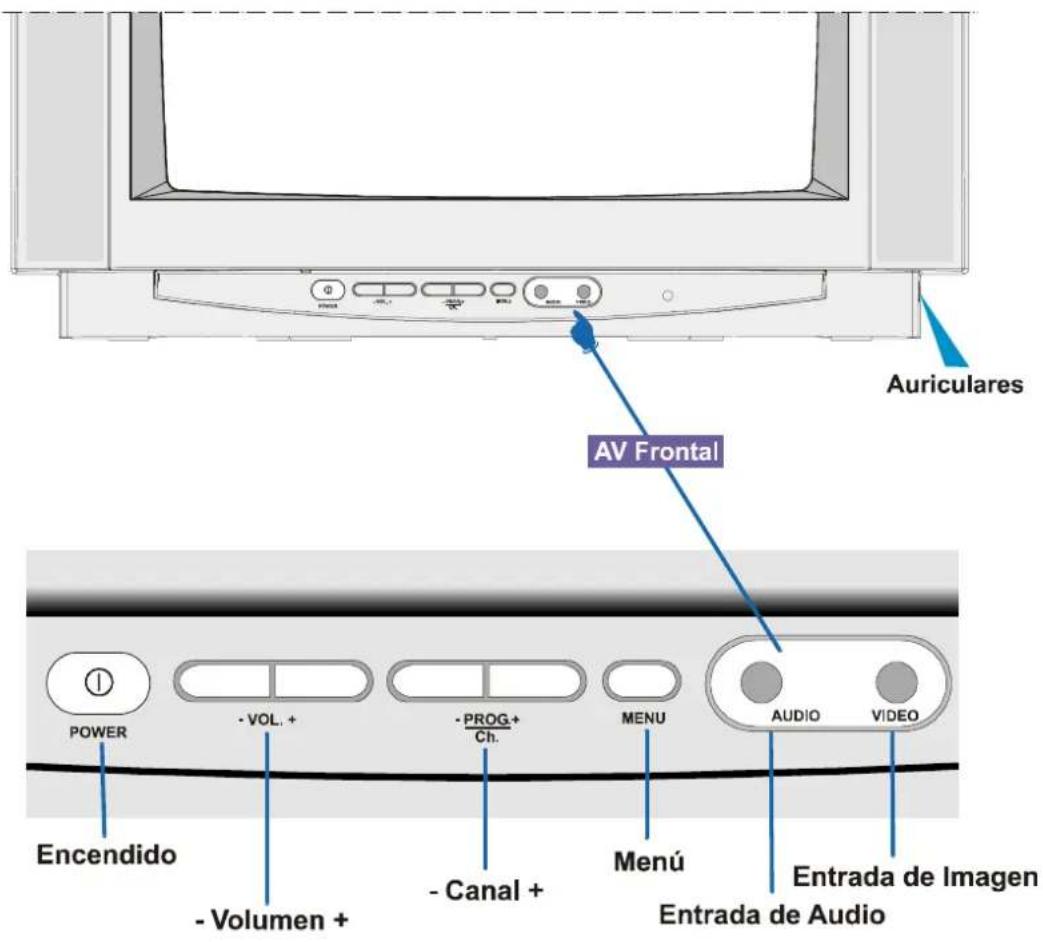

BOTONES DEL PANEL DE CONTROL

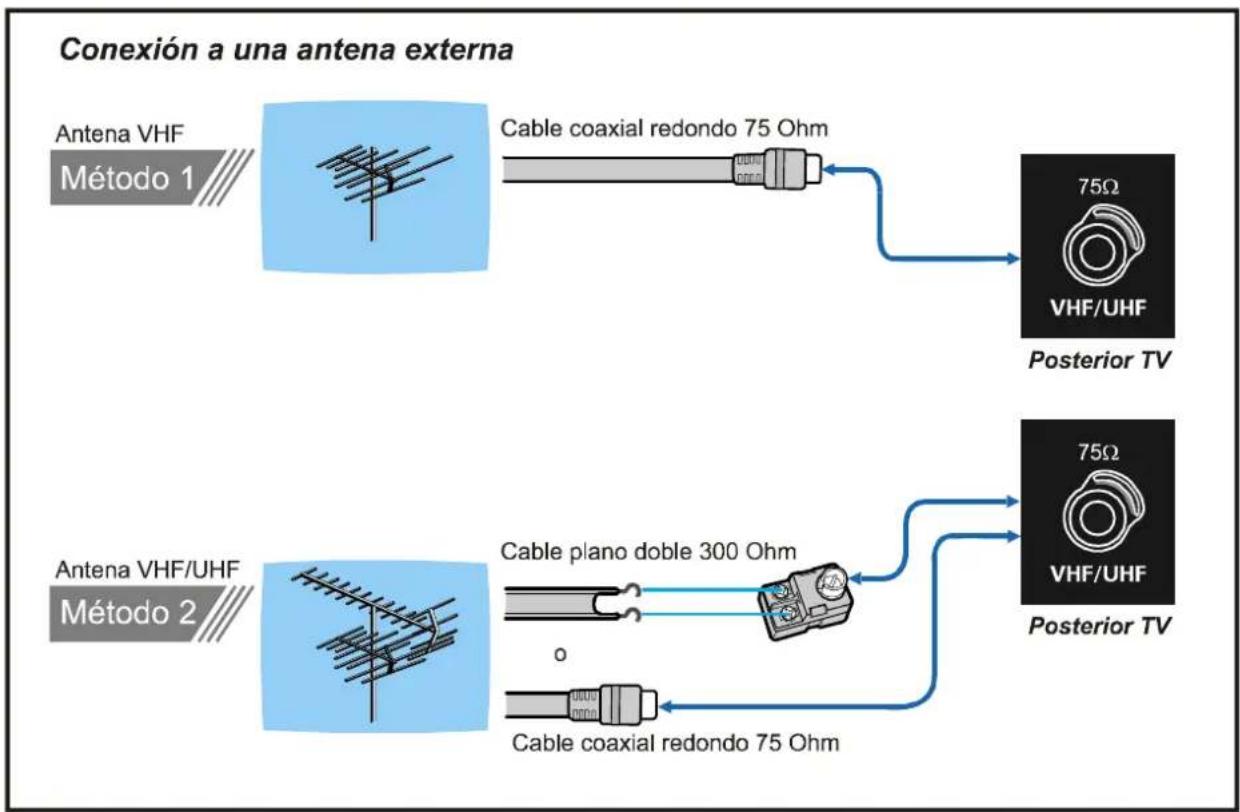

CONEXIONES DE ANTENACASTELLANO - 52 -

PREPARACION Coloque la TV sobre una superficie sólida. Para la ventilación, deje al menos un espacio de 10 cm libre alrededor del aparato. Para evitar cualquier fallo y situaciones peligrosas, por favor no coloque objetos sobre el aparato. Características Es una TV a color con mando a distancia. 100 canales de VHF, UHF o cable pueden ser preseleccio- nados. Puede sintonizar canales de cable. Es muy fácil usar la TV por su sistema de menús. Tiene un puerto Euroconector para dispositivos externos (tales como grabadora de video, videojuegos, equipo de audio, etc.) AV Frontal Teletexto. Es posible conectar auriculares. Acceso directo a los canales. APS (Sistema de Programación Automática). Todos los canales pueden ser nombrados. Sintonización automática hacia delante y detrás. Función Sleep. Sonido mudo automático cuando no hay sintonización. Cuando no hay señal válida, tras 5 minutos la TV pasa automáticamente a modo standby.

ANTES DE ENCENDER SU TV

Conexión a la Red IMPORTANTE: La TV está diseñada para operar con 220- 240V CA, 50 Hz. Tras desempaquetarla, espere a que la TV alcance la tem- peratura ambiente de la habitación antes de conectar el en- chufe a la red. Conexiones a la antena Conecte el cable de antena a la entrada de antena situada en la parte posterior de la TV. Cómo conectar aparatos externos Vea "CONEXIÓN DE APARATOS EXTERNOS" en la pág. 58. Vea también los manuales de instrucciones de los aparatos correspondientes. Colocación de las pilas en el mando a distancia Retire la cubierta de las pilas situada en la parte posterior del mando a distancia, tirando suavemente hacia arriba de la parte indicada. Insterte dos pilas AA (R6) o equivalente. Coloque de nuevo la cubierta de las pilas. NOTA: Retire las pilas del mando a distancia cuando no vaya a usarlo durante un largo período de tiempo. De otro modo puede ser dañado por los líquidos de las pilas.

ENCENDIDO Y APAGADO DE LA TV

Puede manejar la TV con el mando a distancia o con los controles de la propia TV. Para encender la TV Su TV se enciende mediante dos pasos:

1 - Presione el botón de Encendido situado en la parte frontal

de la TV. Entonces, la TV se situará en posición standby y la LUZ ROJA situada en la parte inferior se encenderá.

2 - Para encender la TV desde modo standby, usted puede:

Presionar un botón numérico del mando a distancia para se- leccionar un canal,

Presionar los botones Encendido y Canal Arriba o Canal Aba- jo de la parte frontal de la TV o el mando a distancia, para que la TV se encienda y la luz ROJA se vuelva VERDE. Para apagar la TV Presione el botón standby en el mando a distancia, para que la TV pase a modo standby y la luz VERDE pase a ROJA,

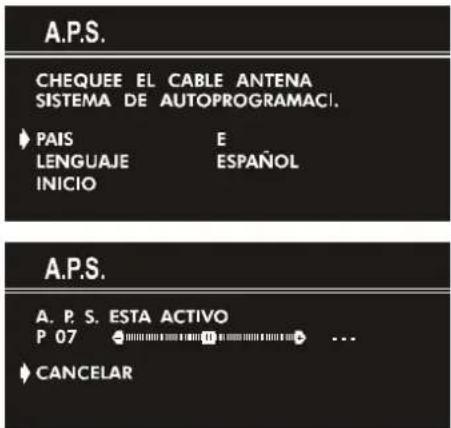

Presione el botón de encendido en la parte frontal de la TV, de modo que se apagará y la LUZ VERDE se apague. CONFIGURACION INICIAL El mensaje "Please check antenna cable Auto. Program- ming System" (CHEQUEE EL CABLE ANTENA SISTEMA DE AUTOPROGRAMACI) aparecerá cuando encienda la TV la primera vez.

1. Seleccione LANGUAGE (LENGUAJE) con los botones

y , y presione ó para seleccionar el idio- ma de los menús.

2. Seleccione COUNTRY (PAIS) con los botones y

, y presione o para seleccionar el país en el que se encuentra.

3. Seleccione START (INICIO) con los botones y

y presione para empezar el A.P.S.. El A.P.S. busca y ordena todos los canales, y los almacena automáticamente en su TV. Durante el funcionamiento del A.P.S., el mensaje "A.P.S. ESTA ACTIVO" aparecerá en pantalla. Una vz finalize, el Menú de Canales aparecerá. Para cancelar el A.P.S., presione el botón . Puede borrar un canal, insertar un canal en un número de ca- nal, o empezar de nuevo el A.P.S. con el Menú de Canales. Para conocer más detalles diríjase a "Menú Programa" en la página 55.

4. Presione el botón STANDARD para completar la configura-

ción inicial. Una vez la configuración inicial esté completa, puede cam- biar un número de canal, o cambiar el nombre del canal, o programar un nuevo canal manualmente. Para más detalles ver "Menú de Instalación" en la página 54. Si no aparece el mensaje CHEQUEE EL CABLE ANTENA SISTEMA DE AUTOPROGRAMACI., siga la descripción Menú Programa en la página 55 para seleccionar un idio-CASTELLANO - 53 - ma del menú y el país en el cual usted se encuentra ahora, y usar el A.P.S.. Manejo con los botones de la TV El volumen y la selección de canales pueden realizarse con los botones del panel frontal. Configuración del Volumen Presione el botón "- VOL." para disminuir el volumen y el botón "VOL. +" para aumentar el volumen, de modo que una barra de volumen aparecerá en la parte inferior de la pantalla. Selección de Canales Presione el botón "PROG. +" para seleccionar el siguiente canal, o "- PROG." para seleccionar el canal anterior. Entrar en el Menú Principal - Presione el botón "MENU" para entrar en el menú principal. En el Menú Principal seleccione un sub-menú con los boto- nes "PROG. +" o "- PROG." y entre en el sub-menú con los botones "- VOL." o "VOL. +". Para aprender el uso de los menús, diríjase al SISTEMA DE MENUS en la página 53. Manejo mediante el Mando a Distancia El mando a distancia de su TV está diseñado para controlar todas las funciones del modelo que ha seleccionado. Las funciones serán descritas de acuerto con el sistema de me- nús de su TV. Las funciones del sistema de menús están descritas en la sección Sistema de Menús. Configuración del Volumen Presione el botón para aumentar el volumen. Presione el botón para disminuir el volumen. Selección de Canales (Canal anterior o siguiente) Presione el botón " " para seleccionar el canal anterior. Presione el botón " " para seleccionar el canal siguien- te. Selección de Canales (acceso directo) Presione los botones numéricos del mando a distancia para seleccionar canales entre 0 y 9. Su TV cambiará al canal se- leccionado. Cuando presione el primer número, el segundo número se mostrará como "-" en pantalla durante 3 segundos. Para se- leccionar canales entre 10 y 99 presione los dos números consecutivamente antes de que el "-" del segundo dígito des- aparezca (p.ej., para el canal 27 presione 2 y después 7 mientras el número de programa aparece como "2-").

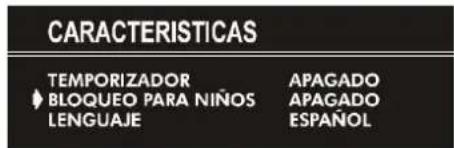

Su TV ha sido diseñada con un sistema de menús. Vaya a "MENU" (menú principal) y entre en uno de los cuatro menús (IMAGEN, CARACTERISTICAS, INSTALACION y PROGRA- MA).

1- Presione el botón "MENU" para mostrar "MENU" (menu

principal). Los títulos de los menús aparecerán en el menú principal.

2- Presione o para seleccionar un título de

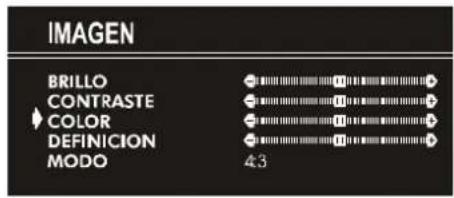

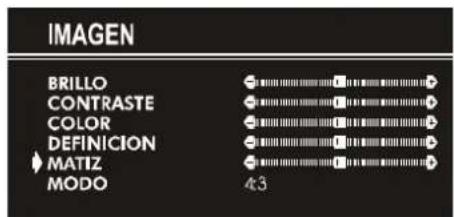

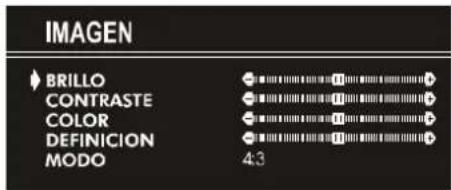

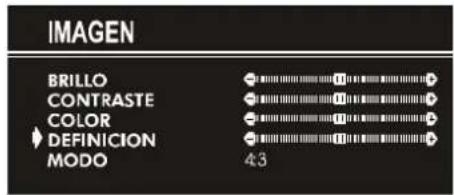

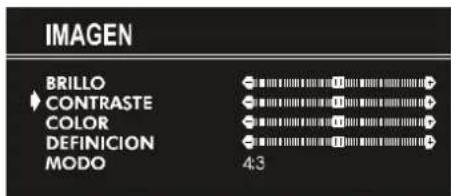

menú, entonces presione los botones o para entrar en el menú. Para salir de un menú, presione el botón "STANDARD". Para ir al menú anterior, presione el botón "MENU". Menú de Imagen Para cambiar la configuración de la imagen Presione el botón "MENU", ahora está en el Menú Princi- pal. En el Menú Principal, seleccione "IMAGEN" usando los botones o , y entre con o , ó Entre en el Menú de Imagen directamente presionando el botón VERDE. Configuración del Brillo: Cuando entre en el Menú de Imagen, el BRILLO será la pri- mera opción seleccionada. Presione para aumentar el BRILLO. Presione para disminuir el BRILLO. Configuración del Contraste: Usando los botones o seleccione CONTRAS- TE. Presione el botón para aumentar el CONTRASTE. Presione el botón para disminuir el CONTRASTE.CASTELLANO - 54 - Configuración del Color: Usando los botones o seleccione COLOR. Presione el botón para aumentar el COLOR. Presione para disminuir el COLOR. Configuración de Definicion: Usando los botones o seleccione DEFINI- CION. Presione el botón para aumentar la DEFINICION. Presione para disminuir la DEFINICION. Configuración de Tonos (sólo en modo AV): Usando los botones o seleccione MATIZ. Presione el botón para aumentar el nivel de tono. Presione el botón para disminuir el nivel de tono. Ajuste de MATIZ solo está disponible cuando NTSC 3.58/

4.43 está aplicado en el modo AV. No aparece cuando se es-

tán usando otros sistemas de color. Modo: Este opcion se emplea para cambiar el tamaño de imagen dependiendo de la emisión recibida. Si la función AUTO está seleccionada, el tamaño de ima- gen se cambiará automáticamente dependiendo de la emi- sión. Seleccionando modo 4:3, se fuerza la imagen a tipo 4:3. Seleccionando modo 16:9 se fuerza la imagen a tipo 16:9. Cada canal tiene su propia configuración de modo de ima- gen. Cuando almacene el modo de imagen para un canal, los otros canales mantendrán sus modos de imagen sin cam- biar. Menú de características Presione el botón "MENU", ahora está en el Menú Princi- pal. En el Menú Principal, seleccione CARACTERISTICAS usando o . Entonces, entre en el Menú de CA- RACTERISTICAS presionando o . Ó: Entre en el Menú de CARACTERISTICAS directamente presinonando el botón AMARILLO. Función Sleep: Cuando entre en el Menú de CARACTERISTICAS, TEMPORIZADOR será la primera opción seleccionada. Use los botones o para cambiar el Sleep entre APA- GADO, 0:15:00, 0:30:00, 0:45:00, 1:00:00, 1:15:00, 1:30:00, 1:45:00 o 2:00:00. Su TV pasará a modo standby cuando el período de tiempo seleccionado haya pasado. Aparece en el margen superior derecho de la pantalla. Si el sleep timer está activado se presenta con el estado de la TV y se borra con él después de 3 segundos. Durante el último minuto de la cuenta atrás, el timer aparece en la esquina superior derecha de la pantalla. Cuando el ti- mer llega a cero, la TV se pone en stand-by (apagado). Bloque Para Niños: En el menú de CARACTERISTICAS, presione o para seleccionar BLOQUE PARA NIÑOS. Use los bo- tones o para encender o apagar esta característica. Cuando está en APAGADO, no habrá diferencia en el manejo de la TV. Cuando está en ENCENDIDO, la TV sólo puede ser manejada con el mando a distancia. En este caso, el panel frontal (excepto el botón de encendido) no funcionarán. Lenguaje: El menú lenguaje puede ser seleccionado presionando los botones o en el apartado LENGUAJE. Menú de Instalación Presione el botón "MENU", ahora está en el Menú Princi- pal. En el Menú Principal, seleccione INSTALACION con o . Ahora entre en el Menú de INSTALACION presionando los botones o . Ó: Entre en el menú de Instalación directamente presionando el botón AZUL.CASTELLANO - 55 - Para programar un canal en un número de programa de la TV manualmente:

1- PROGRAMA será la primera opción seleccionada cuando

entre en el Menú de INSTALACION. Presione o para seleccionar el número de canal en el que quiere al- macenar la cadena sintonizada. (Puede también seleccio- nar el número con los botones numéricos).

2- Presione o para seleccionar BANDA. Usando

o seleccione la banda en la que quiere buscar un canal.

3- Presione o para seleccionar BUSQUEDA.

Presione o para empezar la búsqueda. (Presione para buscar hacia delante, para buscar hacia atrás). Si el canal encontrado no es el buscado, presione o para seguir buscando. Para parar la búsqueda antes de encontrar algún canal pre- sione la dirección opuesta a la anterior. Por ejemplo, cuando la TV está buscando hacia delante con el botón , presione para parar la búsqueda. Si sabe el número del canal que quiere encontrar, puede en- contrarlo directamente. Presione o para seleccionar CANAL, entonces presione o para seleccionar este número de canal, o use los botones numéricos. (Siga el paso 5 para seleccionar el estándar adecuado antes de seleccionar un número de canal.)

4- Si usted quiere ponerle nombre al nuevo programa, siga

las instrucciones bajo Para cambiar el nombre de un programa en la página 55.

5- Si el sonido o la imagen no son normales, cambie el stan-

dard (sistema de emisión) del nuevo canal. Presione o para seleccionar STANDARD, y lue- go presione o para elegir el adecuado. El número de canal indicado variará cuando cambie el stan- dard: B/G : C02-C73 / S01-S41 / S75-S79 L : C01-C73 / S01-S41 / S75-S77

6- Si la recepción es mala, haga un ajuste fino del canal.

Presione o para seleccionar SINTONIZA- CIÓN FINA, entonces presione o para realizar el ajuste fino del canal.

7- Una vez la configuración es completa, almacene el nuevo

canal en el número de canal seleccionado. Presione o para seleccionar ALMACENAR, y presione

o para almacenarlo. Si quiere modificar la configuración del número de canal actual (por ejemplo, cambiar el ajuste fino, etc.) :

1- Seleccione el número de canal que quiere modificar

mientras no aparece ningún menú.

2- Muestre el menú INSTALACION.

3- Siga las instrucciones de Para Programar un canal en

un número de programa de la TV manualmente: en la página 55 y cambie los ajustes del actual número de programa. Si usted quiere dar nombre al nuevo programa, siga las instrucciones bajo Para cambiar el nombre de un pro- grama en la página 55. Nota: No use el elemento PROGRAMA del menú de INSTALA- CION para seleccionar el número de canal. Si selecciona el número de canal con el elemento PROGRAMA y almacena la configuración, la configuración actual del número de canal seleccionado se cancelará. Menú Programa El Menú PROGRAMA (Programación) se usa para mostrar los números y nombres de los canales. Puede usar este menú para borrar un canal, insertar un canal o autoalmacenar los canales. Seleccione el menú PROGRAMA. presionando los botones o y ábralo presionando los botones o . Cuando usted entre en el menú del programa, todos los nú- meros y nombres del programa se mostrarán en la pantalla. El número de programa y el nombre del canal fijado se mos- trarán en color cian. Todos los otros números de canal serán blancos. Usted puede mover el número en cian usando los botones o o o . También es posible usar los botones numéricos para seleccionar los números de pro- grama. Mientras usted pasa por los números de programa de esta manera, para alcanzar el número de programa que us- ted desea, los canales correspondientes a los números de programa por los que usted pasa quedarán ajustados y el nú- mero de programa seleccionado aparecerá en cian. Para cambiar el nombre de un programa: Muévase hasta el canal que usted quiere renombrar o use los dígitos para que el número del programa seleccionado esté en color cian. Presione el botón ROJO. Use los botones o para se- leccionar la posición y pulse los botones o para seleccionar una letra. Ahora, presione el botón ROJO de nuevo para guardarlo o el botón AZUL para cancelar el NOMBRE.CASTELLANO - 56 - Para borrar un canal de un número de programa: Muévase al canal que usted desea borrar o use los dígitos para que el número de programa seleccionado quede en co- lor cian. Presione el botón AMARILLO. Ahora el canal correspon- diente será suprimido y todos los otros canales por debajo de este número de programa se moverán un número de pro- grama para arriba. Ahora, vuelva a presionar el botón AMARILLO para suprimir o el botón AZUL para cancelar BORRAR. Para insertar un canal en un número de programa: Muévase hasta el canal que quiera insertar o use los dígitos para que el número de programa seleccionado esté en color cian. Presione el botón VERDE. Ahora usando los botones o o o , muévase hasta el número de programa. Ahora, presione el botón VERDE nuevamente para insertar o el botón AZUL para cancelar INSERTAR. A.P.S. Si entra en el menú A.P.S. (autoalmacenamiento), puede pro- gramar automáticamente los canales recibidos en su TV con A.P.S. (Sistema de Programación Automática).

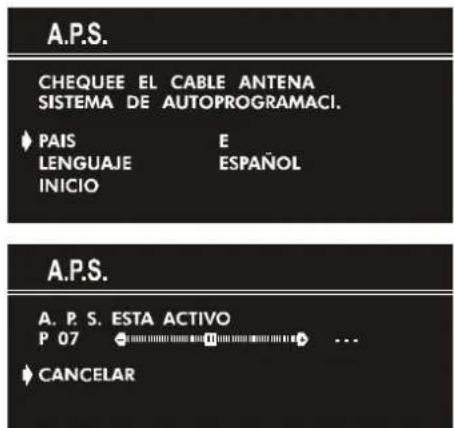

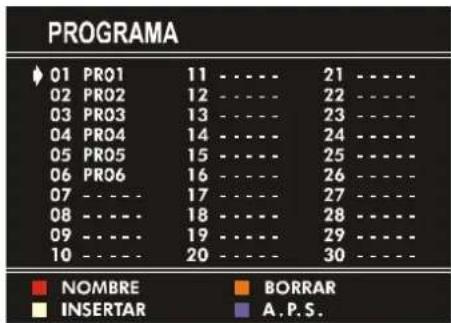

1. Tras mostrar el menú PROGRAMA, presione el botón

AZUL para entrar en el menú A.P.S..

2. Seleccione LENGUAJE con los botones y , y

presione ó para seleccionar el idioma de los menús.

3. Seleccione PAIS con los botones y , y pre-

sione o para seleccionar el país en el que se en- cuentra.

4. Si usted quiere empezar a programar, seleccione INICIO

con los botones o , entonces presione el bo- tón . Aparece el mensaje A.P.S. ESTA ACTIVO y el A.P.S. programará automáticamente los canales recibidos en los números de programa de su TV. Después de que finalice el A.P.S., el menú PROGRAMA aparece de nue- vo. Para cancelar el A.P.S., presione el botón . OTRAS CARACTERISTICAS Sonido Mudo Para cortar el sonido de la TV presione el botón . El soni- do se apagará. Para cancelar el Mudo, presione los botones , o . El nivel de volumen será el mismo que antes de quitar el sonido, si lo anula con de nuevo. Información en la Pantalla Presionando el botón por primera vez muestra el esta- do actual "Número de Canal" y "Nombre de canal". Apretando de nuevo este botón, aparece otra vez la hora. Presionándolo de nuevo retira el display de estado de la pantalla. Para mostrar la Hora Mientras vea un programa de TV con transmisión en Teletexto presione el botón " " dos veces. La actual infor- mación horaria, capturada del Teletexto, aparecerá en la pantalla. Si el canal actual no tiene Teletexto, un cuadrado aparecerá en esa posición. La hora desaparecerá cuando presione el botón de nuevo. Cuando la información horaria se muestre en la pantalla, in- troducir otro menú la eliminará. Standard Puede devolver la configuración actual del menú IMAGEN a los valores por defecto (excepto el Modo Imagen). Presione el botón STANDARD mientras no aparece ningún menú. Botones de control del Video Estos botones pueden usarse para controlar un Video JVC. Al presionar un botón con la misma apariencia del equivalen- te en el mando a distancia, se realizará la misma función que en el otro mando a distancia. Presione el Botón de Control de VCR para controlar su apa- rato de vídeo. Nota: Si su equipo no es JVC, estos botones no pueden usarse. Incluso si su equipo es de JVC, algunos de estos botones pueden no tener función dependiendo del aparato. Usted puede usar los botones / para elegir un canal de TV que recibirá el vídeo.CASTELLANO - 57 - TELETEXTO El Teletexto es un sistema de información que muestra texto en la pantalla de su TV. Usando el sistema de información de Teletexto, usted puede ver una página de información de un tema que esté disponible en la lista de contenidos (índice). El display en pantalla no está disponible en modo texto. El control de contraste, brillo o color, no está disponible, pero el control de volumen está disponible en modo texto. Para operar el Teletexto Seleccione un canal de TV que transmita Teletexto. Presione el botón TELETEXT ( ). Normalmente, la lista de contenidos (índice) aparecerá en pantalla. Para seleccionar una página de Teletexto Presione los botones numéricos correspondientes para el número de página de Teletexto. El número de página seleccionado se muestra en la esquina superior izquierda de la pantalla. El contador de página de Teletexto busca hasta que el número seleccionado se locali- za, y entonces la página elegida aparece en pantalla. Presione el botón para mover la pantalla de Teletexto una página hacia delante. Presione el botón para mover la pantalla de Teletexto una página hacia atrás. Para seleccionar la página Índice Para seleccionar la página índice (generalmente, la página 100), presione el botón . Búsqueda de una página de Teletexto mientras ve la TV Mientras el modo Teletexto está encendido, al presionar se cambiará el modo a TV. En el *-modo TV, introduz- ca un número de página con los botones numéricos. Una vez acabe, el signo reemplazará al número de página y parpadeará, hasta que la página se encuentre. Entonces el número de página reemplazará al signo de nuevo. Pue- de visualizar esta página presionando de nuevo. Para seleccionar Texto de Doble Altura. Presione el botón para que la mitad superior de la pá- gina de información se muestre en texto de doble altura. Presione el botón de nuevo para que la mitad inferior de la página de información se muestre en texto de doble altura. Presione el botón una vez más para que se muestre la página completa en texto normal. Para Revelar Información "oculta" Presionando el botón una vez mostrará las respuestas en un concurso o página de juegos. Presionando el botón otra vez ocultará las respuestas reveladas. Para Parar el Cambio automático de Página. La página de teletexto que ha seleccionado puede contener más información de la que aparece en pantalla: el resto de la información se mostrará pasado un tiempo. Presione el botón para desactivar el cambio automáti- co de página. Presione el botón de nuevo para permitir que la si- guiente página se muestre. Para seleccionar una Página de Subcódigo Las páginas de subcódigo son subsecciones de páginas de Teletexto largas que sólo pueden mostrarse en pantalla una sección a la vez. Seleccione la página de Teletexto requerida. Presione el botón . Seleccione el número de página de subcódigo requerida presionando cuatro números (p.ej., 0001). Si la página de subcódigo elegida no se muestra tras un período de tiempo corto, presione . El canal de TV se mostrará en pantalla. El número de la página de texto se mostrará en la esquina superior izquierda de la pantalla cuando la página seleccio- nada haya sido encontrada. Presione el botón para mostrar la página de Teletexto seleccionada. Para Salir del Teletexto Presione el botón " ". La pantalla volverá a modo TV.CASTELLANO - 58 - AV FRONTAL

CONEXIÓN DE APARATOS EXTERNOS

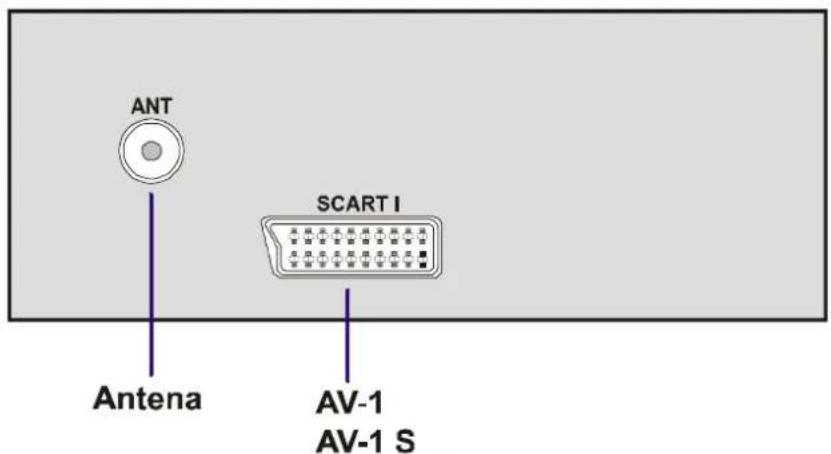

Antes de conectar nada Desconecte todos los aparatos, incluyendo la TV. Lea los manuales proporcionados con los aparatos. Para seleccionar modo AV Presionando el botón AV en el mando a distancia seleccionará uno de los tres modos AV (AV-1, AV-1 S y F-AV). Para volver al modo TV, presione repetidamente el botón AV o presione los botones o . Terminal AV-1 (SCART1): Euroconector (21 pines, SCART) Están disponibles la entrada de Vídeo, entrada de Audio y entradas de RGB. Están disponibles las salidas de retransmisión de TV (Vídeo y Audio). Terminal AV-1 S (SCART 1): Euroconector (21 pines, SCART) Están disponibles la entrada de Vídeo, entrada de S-VIDEO (Y/C) y entrada de Audio. Están disponibles las salidas de Vídeo y Audio. Terminal F-AV (AV FRONTAL): Conectores RCA x2 Están disponibles la entrada de Vídeo y la entrada de Audio.CASTELLANO - 59 - A través del Euroconector Su TV tiene dos entradas de Euroconector. Si quiere conec- tar periféricos (p.ej. video, decodificador, etc) que tienen Euroconector, a su TV, use la entrada AV-1 (SCART 1) o AV-1 S (SCART 1). Modo AV-1 S Si el equipo conectado a su TV soporta salida S-Video (Y/C) desde el Euroconector, puede tener una mejor calidad de imagen seleccionando modo AV-1 S y conectando el equipo a través de la entrada AV-1 S (SCART 1). Diríjase al manual de instrucciones para comprobar si su equipo tiene esta po- sibilidad. A través de las salidas RCA Si tiene un aparato (como un camcórder) que tiene salidas RCA, conéctelo a la entrada F-AV (AV FRONTAL) con los cables de imagen y sonido. A través de la entrada de antena Si su equipo no tiene una salida Euroconector ni RCA, co- néctelo a la TV a través de un cable de antena. Para más detalles diríjase al manual proporcionado con el aparato. Para guardar la señal de prueba que viene del quipo, vea Menú de Instalación en la página 54 y guárdelo en el número de programa 0. Puede ver imágenes desde ese aparato al seleccionar el número de programa en el que al- macenó la señal de prueba. TV y Reproductor de Video Conecte el Video a la entrada ANT (antena) de la TV por el cable de antena. Conecte el Video a la entrada AV-1 or AV-1 S con el cable SCART, o conéctelo a la entrada F-AV (AV FRONTAL) con los cables de audio y video. Reproductor NTSC Conecte un video NTSC a una entrada. Entonces presione el botón "AV"para seleccionar el modo AV correspondiente. El sistema NTSC 3.58/4.43 se detecta automáticamente en modo AV. Conexión de Auriculares Use la salida de auriculares de su TV para conectar los auri- culares. CONSEJOS Cuidado de la Pantalla Limpie la pantalla con un trapo suave, ligeramente húmedo. No use disolventes abrasivos pues podrían dañar la capa que cubre la pantalla. Mala Imagen ¿Ha seleccionado el sistema de TV adecuado? ¿Está su TV o cable de antena demasiado cerca de los altavoces, equipo no aislado o tubos fluorescentes, etc.? Las montañas o edificios altos pueden crear doble imagen o imágenes fantasma. A veces puede mejorar la calidad de imagen cambiando la orientación de la antena. La calidad de imagen puede degradarse cuando dos periféri- cos se conectan a la TV al mismo tiempo. En tal caso, des- conecte uno de los periféricos. Sin Imagen ¿Está la antena conectada correctamente? ¿Están los ca- bles conectados completamente a la entrada de la antena? ¿Está el cable de la antena dañado? ¿Están los enchufes conectados a la antena en buen estado? Si tiene dudas, con- sulte con su proveedor. Sin Imagen significa que su TV no recibe transmisión. ¿Ha presionado los botones correctos en el mando a distancia? Inténtelo de nuevo. Mando a distancia Su TV no responde al mando a distancia. Presione el botón "STANDARD" en el mando a distancia de nuevo. Tal vez las pilas estén agotadas. Si es así, debería poder usar los botones del panel frontal de la TV. ¿Ha seleccionado el Menú equivocado? Presione el botón "STANDARD" para volver a modo TV o presione el botón "MENU" para volver al menú anterior. ¿No hay solución?: Apague y vuelva a encender su TV. Si esto no funciona, lla- me al servicio técnico: nunca intente repararlo usted mismo.CASTELLANO - 60 - ESPECIFICACIONES Emisión de TV .................................................... PAL SECAM B/G L Canales recibidos................................................ VHF (BAND I/III) UHF (BAND U) HYPERBAND CABLE TV (B/G : S01-S41 / S75-S79 ; L: S01-S41 / S75-S77) Número de canales predeterminados .................. 100 Indicador de canal ............................................... En el display de la pantalla Entrada de antena RF ......................................... 75 Ohm (no equilibrada) Voltaje de operatividad......................................... 220-240V CA, 50 Hz. Sistemas de Sonido/Multiplex ............................. Mono Tubo de Imagen .................................................. 21 Potencia de Sonido
