MANUAL DE UTILIZADOR AV21BJ8EPS JVC

1. Fonte de Alimentação

O receptor deve ligar-se a instalações eléctricas de 220-240 V AC, 50 Hz. Verifique que seleccionou a voltagem adequada para a fonte de alimentação.

2. Cabo de Alimentação

O cabo de alimentação deve ser colocado de forma a não ser pisado, esmagado ou picado por elementos colocados sobre ou ao lado dele. Esteja muito atento ao cabo que faz a liga- ção e à tomada de corrente eléctrica.

Não utilize o televisor em locais quentes e húmidos (como na casa de banho, na banca ou perto da máquina de lavar). Não exponha o televisor à chuva ou agua, pois pode ser perigoso.

Antes de limpar, desligue o televisor da corrente eléctrica. Não utilize líquidos ou pulverizadores de limpeza. Use um pano suave e seco.

As aberturas do receptor são colocadas para a respectiva ventilação, desta forma não tape a abertura de ventilação. Para prevenir sobreaquecimentos, estas aberturas não de- vem ser bloqueadas ou tapadas.

No caso de trovoada e relâmpagos ou quando estiver fora por períodos longos, desligue da corrente eléctrica.

7. Substituição de Componentes

Quando for necessário substituir componentes, verifique que o Serviço técnico utilizou peças de origem, que são especifi- cadas pelo fabricante ou têm as mesmas especificações que as de origem. Substituições não autorizadas podem resultar em incêndios , choques eléctricos, ou situações perigosas.

8. Serviço de Assistência Técnica

Por favor dirija-se a qualquer serviço ou serviços técnicos qualificados. Não retire a tampa da parte de trás do aparelho, pois pode produzir choques eléctricos.

9. Fontes incandescentes

Não coloque o aparelho perto de chamas.

Não deixe a TV no modo Stand by quando se ausentar de casa. PERIGO ! Qualquer intervenção contrária às especificações, em parti- cular, qualquer modificação na voltagem ou qualquer substi- tuição do tubo de imagem pode incrementar a concentração de raios-x. Qualquer televisão modificada desta forma não obterá licença e não deverá ser utilizada.

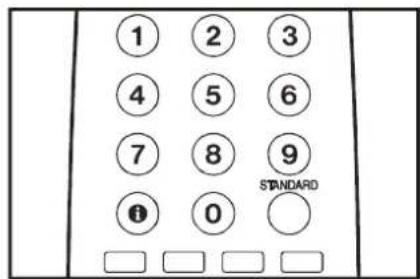

0 - 9 = Acesso Directo aos Programas

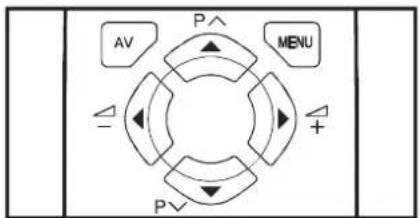

Tecla Standard (ajustes pré-definidos de IMAGEM) Teclas de Cor MENU = Teclas do Menu ( ) = Programa Posterior / Cursor para Cima ( ) = Cursor para a direita / Volume mais alto Teclas para Teletexto Teclas para Teletexto VCR ( ) = Programa Anterior / Cursor para baixo ( ) = Cursor para a esquerda / Volume mais baixo AV = Tecla AV = Tecla para Informação = Mute (Sem Som) O Telecomando ATENÇÃO

PERIGO DE CHOQUE ELÉCTRICO

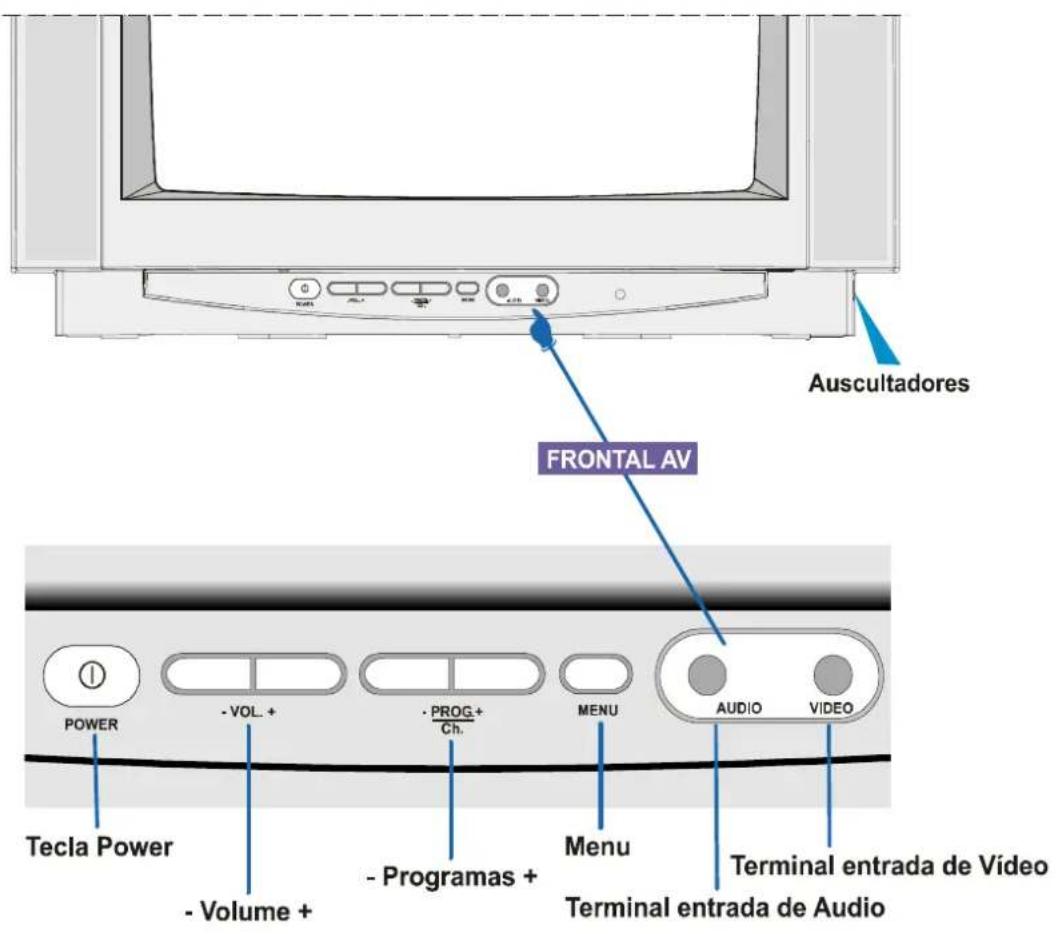

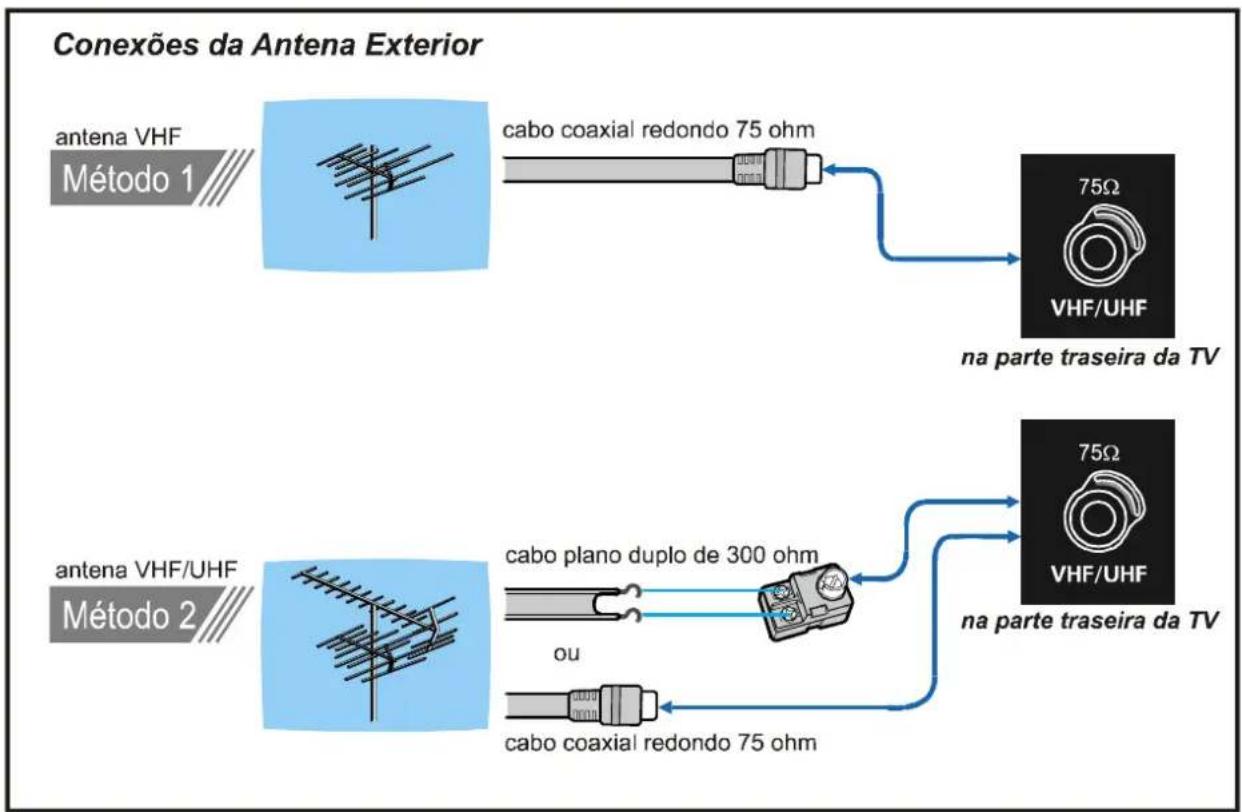

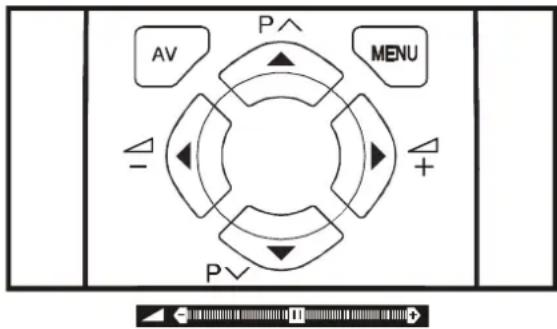

O raio situado dentro de um triângulo equilátero, significa um sinal de atenção para o usuário com o objectivo de prevenir de uma fonte não isolada de "voltagem perigosa" com uma magnitude suficiente para a constituição de risco de choque eléctrico para as pessoas. O ponto de exclamação dentro de um triângulo equilátero alerta o usuário da presença de uma manutenção e uma utilização importante (serviço) que requer que se aplique a literatura que se junta.PORTUGUÊS - 75 - Teclas do Painel de Controlo Conexões da AntenaPORTUGUÊS - 76 - Preparação Coloque a TV sobre superfícies sólidas. Para a ventilação, deixe um espaço de pelo menos 10 cm à volta do aparelho. Para prevenir qualquer falha ou situações perigosas, não co- loque nenhum objecto sobre o aparelho. Características É uma Televisão a cores controlada por um telecomando. Pode programas 100 programas através das bandas VHF, UHF ou através de canais por cabo. Pode sintonizar canais por cabo. O controlo desta TV é muito fácil, bastando a utilização do sistema de menus. Tem uma entrada para Euroconnector para aparelhos exter- nos (por exemplo: video gravadores, jogos de video, apare- lhos de som, etc...) Entrada AV Frontal disponivel. Teletexto. É possível a conexão de auscultadores. Acesso directo aos canais. A.P.S. (Sistema Automático de Programação). Todos os programas podem ser identificados com um nome. Pode trocar entre os dois últimos programas que visualizou. Sintonização automática. Temporizador Quando não há transmissão, a televisão fica sem som au- tomaticamente. 5 minutos depois do fecho de emissão, a televisão muda automaticamente para o modo stand-by. Antes de ligar a Televisão Selector de Tensão IMPORTANTE: O aparelho deve ligar-se a instalações eléctri- cas de 220-240 V AC, 50 Hz. Antes de desembalar, permita que a TV esteja, durante al- guns momentos, à temperatura ambiente. Ligação da Antena Ligue o cabo coaxial da antena na ficha da antena situada na parte traseira do televisor. Como Ligar equipamentos externos Verifique "Ligaçao de Equipamentos Externos" na pagi- na 82. Verifique também os manuais de instruções que acompa- nham os equipamentos. Inserir as Pilhas no Telecomando Desembale as pilhas que estão situadas na parte traseira do conjunto, carregando com cuidado na parte indicada. Coloque duas pilhas AA (R6) ou pilhas de tipo equivalente. Coloque a tampa do telecomando. Nota: Remover as pilhas do telecomando quando este não é usado durante um longo período, pois pode danificar o mesmo devi- do a uma fuga das pilhas. Acender a Televisão Pode manusear a TV utilizando o Telecomando ou directamente, através, das teclas da TV. Para acender a Televisão Acenda a TV de acordo com os 2 passos mencionados a se- guir:

1. Prima a tecla power situada na parte da frente da TV. A TV

acende-se no modo standby e a luz piloto VERMELHA acende-se.

Prima a tecla Programa posterior ou anterior na parte frontal da TV ou no telecomando. De qualquer modo, a luz piloto deixará de estar VERMELHA e passa para VERDE. Para apagar a Televisão Prima a tecla stand by no telecomando, e a TV passará para o modo stand by e a luz piloto deixa de estar VERDE e passa para VERMELHO,

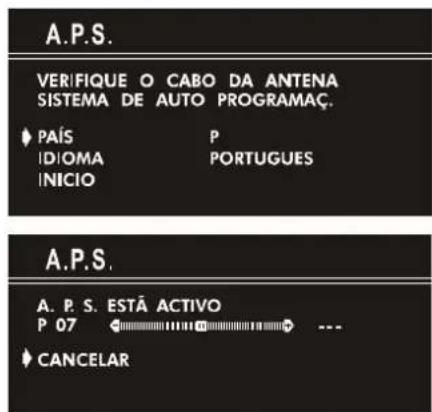

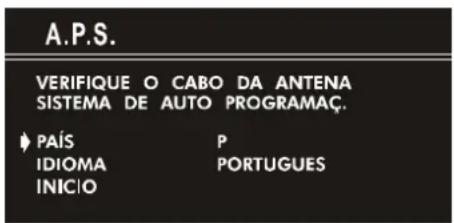

Prima a tecla Power situada na parte da frente da TV, e apaga-se a TV, bem assim como a luz piloto VERDE. Configuração Inicial A seguinte mensagem "Please check antenna cable Auto. Programming System" (VERIFIQUE O CABO DA ANTENA SISTEMA DE AUTO PROGRAMAÇ.) aparecerá no écran quando ligar pela primeira vez o seu televisor. A.P.S..

1. Para seleccionar o LANGUAGE (IDIOMA), utilize as te-

clas ou e depois prima as teclas ou para seleccionar o Menu IDIOMA.

2. Para seleccionar o COUNTRY (PAÍS), utilize as teclas

ou e depois prima as teclas ou para seleccionar o país onde está localizado.

3. Para seleccionar START (INICIO), utilize as teclas

ou e depois prima a tecla para iniciar A.P.S.. A.P.S. programa automaticamente a sua TV de acordo com a transmissão de sistemas de programas da sua área. Quando o APS estiver a funcionar, aparecerá uma mensagem "A.P.S. ESTÃ ACTIVO". Depois de terminado o A.P.S., apa- rece o menu "PROGRAMA".PORTUGUÊS - 77 - Para cancelar A.P.S., utilize a tecla . Pode apagar um canal, inserir um canal ou reiniciar APS com "PROGRAMA". Para mais detalhes veja o menu Progra- mação na pagina 79.

4. Prima a tecla STANDARD para terminar a Configuração

Inicial. Depois de terminar a configuração inicial, pode alterar manu- almente o numero do programa bem assim como o nome do programa. Para mais detalhes, verifique o Menu de INSTA- LAÇÃO" na pagina 79. Se a mensagem VERIFIQUE O CABO DA ANTENA SISTE- MA DE AUTO PROGRAMAÇ. não lhe aparecer, siga as indi- cações de Menu de Programa, na página 79, para se- leccionar um menu de linguagem e o país onde se encontra actualmente, e para usar o A.P.S. Funcionando com as teclas da TV Pode configurar o som e a selecção de programas utilizando as teclas situadas no painel frontal da TV. Configuração do Volume Prima a tecla - VOL. para diminuir o volume e para au- mentar o volume prima a tecla VOL. +, aparecerá uma es- cala de volume no ecrã. Selecção de Programas Prima tecla de PROG. + posterior para seleccionar o se- guinte - PROG., ou prima a tecla programa anterior para seleccionar o programa anterior. Introduzir o Menu Principal Prima a tecla "MENU" para introduzir o Menu Principal. No menu principal, seleccione o sub menu, utilizando as teclas PROG. + ou - PROG. e introduza o sub menu utilizando as teclas VOL. + ou - VOL.. Para aprender a utilizar os menus, leia o Sistema de Menu na página 77. Funcionando com o Telecomando Este Telecomando foi desenhado para poder controlar todas as funções da sua TV. A seguir, descrevemos as funções que pode aceder utilizando o telecomando. Configuração do Volume Prima a tecla para aumentar o volume. Prima a tecla para diminuir o volume. Selecção de Programas (Programa posterior ou anterior) Prima a tecla para seleccionar o programa posterior. Prima a tecla para seleccionar o programa anterior. Selecção de Programas (Acesso directo) Prima as teclas numéricas para seleccionar programas entre 0 e 9. A TV mudará para o programa seleccionado depois de algum tempo. Se pretende mudar o programa mais rápido, prima e aguarde premindo a tecla até aparecer o programa pretendido. Quando prime o primeiro digito, o segundo digito aparecerá com o símbolo "-" durante 3 segundos. Para seleccionar pro- gramas entre 10 e 99, prima os dígitos correspondentes de- pois de aparecer o símbolo "-" ( p.exe. para seleccionar o programa 27, prima primeiro o 2 e depois o 7 quando apare- cer "2-"). Sistema de Menu A sua TV foi concebida com um sistema de menu para facili- tar a utilização dos sistemas multifunções. Aceda ao "MENU" (menu Principal) e introduza um dos 4 menus (IMA- GEM, CARACTERÍSTICAS, INSTALAÇÃO e PROGRAMA).

1. Prima a tecla "MENU" para aceder ao "MENU" (menu prin-

cipal). Os títulos do menu aparecem no menu principal.

2. Prima as teclas ou para aceder ao titulo do

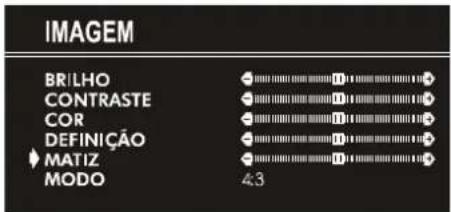

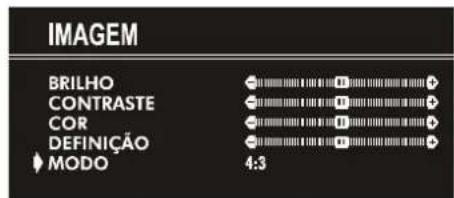

menu, depois prima as teclas ou para aceder ao menu pretendido. Para sair de um menu, prima a tecla "STANDARD". Para aceder a um menu anterior, prima a tecla "MENU". Menu da Imagem Para alterar as Configurações da imagem Prima a tecla "MENU" para aceder ao menu principal. Aqui, seleccione IMAGEM utilizando as teclas ou e para aceder ao menu da imagem, prima as teclas ou .

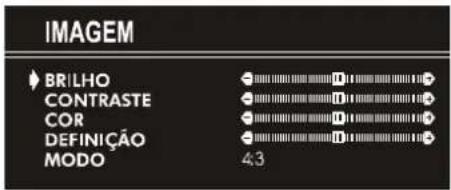

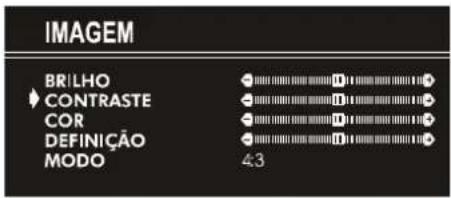

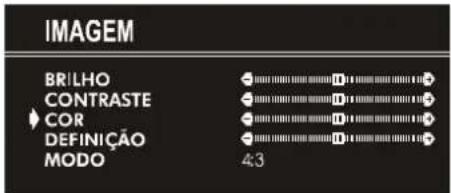

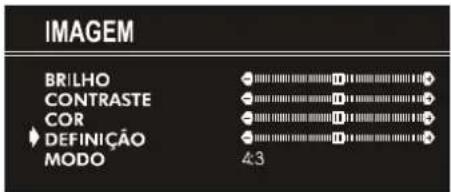

Para aceder directamente ao Menu da Imagem, prima a te- cla verde. Configuração do Brilho: Quando acede ao Menu da Imagem, a primeira opção é a do BRILHO. Prima a Tecla para aumentar o BRILHO. Prima a Tecla para diminuir o BRILHO.PORTUGUÊS - 78 - Configuração do Contraste: Utilize a tecla ou para seleccionar CONTRAS- TE. Prima a tecla para aumentar o nível de CONTRASTE. Prima a tecla para diminuir o nível de CONTRASTE. Configuração da Cor: Utilize a tecla ou para seleccionar COR. Prima a tecla para aumentar o nível da COR. Prima a tecla para diminuir o nível da COR. Configuração da Definição: Utilize a tecla ou para seleccionar DEFINI- ÇÃO. Prima a tecla para aumentar o nível. Prima a tecla para diminuir o nível. Configuração do Matiz (só para o modo AV): Utilize a tecla ou para seleccionar MATIZ. Prima a tecla para aumentar o nível de MATIZ. Prima a tecla para diminuir o nível de MATIZ. O ajuste de MATIZ apenas estará disponível quando o NTSC 3.58/4.43 estiver aplicado em modo AV. Não aparecerá quan- do outro sistema de cores estiver a ser utilizado. Menu do Modo: Utiliza-se este menu para alterar o tamanho da imagem de acordo com a transmissão obtida. Se a função AUTO for seleccionada, o tamanho da imagem modificar-se-à de acordo com a transmissão. Seleccionando o modo 4:3, altera o ratio da imagem para 4:3. Seleccionando o modo 16:9, altera o ratio da imagem para 16:9. Cada programa tem um modo de imagem configurado. Quan- do guarda um modo de imagem para um programa, os mo- dos de imagem dos outros programas não ficam afectados. Menu das Características Prima a tecla "MENU" para aceder ao menu principal. Aqui, seleccione CARACTERÍSTICAS utilizando as teclas ou e para aceder ao menu das características, prima as teclas ou .

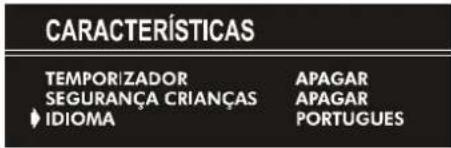

Para aceder directamente ao Menu das Características, pri- ma a tecla Amarela . Temporizador: Quando acede ao Menu das características, a opção do TEMPORIZADOR aparece primeiro. Utilize a tecla ou para alterar os valores do temporizador entre APAGAR, 0:15:00, 0:30:00, 0:45:00, 1:00:00, 1:15:00, 1:30:00, 1:45:00 ou 2:00:00 minutos. Depois de ter seleccionado o tempo e deste ter passado, a TV passa ao modo standby. Aparece no canto superior direito do seu monitor. Se o TEM- PORIZADOR é activado, este aparecerá juntamente com o canal de TV e desaparecerá ao final de 3 segundos. Durante o ultimo minuto da contagem decrescente, o tempo será exibido no canto superior direito do seu ecrã. Quando este chega a zero, a televisão coloca-se em stand-by. Bloqueio para Crianças: Pode utilizar esta característica para impossibilitar o acesso das crianças à TV. O bloqueio para crianças deve estar activado ou desactivado. Quando está desactivado, não interfere com as operações da TV. Quando está activado, só pode contro- lar a TV através do telecomando. Neste caso, as funções do painel frontal não funcionam. No menu das Características, prima as teclas ou para seleccionar SEGURANÇA CRIANÇAS. Utilizando as teclas ou activa ou desactiva esta função.PORTUGUÊS - 79 - Idioma: O menu de linguagem pode ser seleccionado pressionando o botão ou no item de IDIOMA. Menu de Instalação Prima a tecla "MENU" para aceder ao Menu principal. No menu principal, seleccione Install e para aceder ao Menu de Instalação, utilize as teclas ou e para aceder ao Menu Instalação, prima as teclas ou .

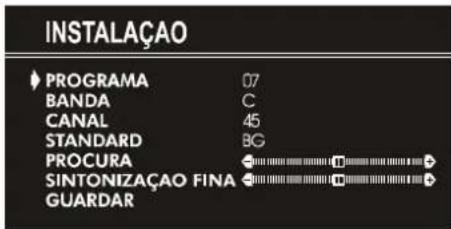

Para aceder ao Menu Instalação, prima directamente a Te- cla AZUL. Para Programas um canal manualmente:

1) PROGRAMA é o primeiro item seleccionado, depois de

entrar no menu de INSTALAÇÃO. Prima as teclas ou para seleccionar o programa onde pretende guardar a estação sintonizada ( também pode digitar o numero do programa, utilizando as teclas numéricas.)

procura pode ser efectuada para a frente, com a tecla ou ou para traz com a tecla . Se a estação sintonizada não é a que pretende, pode conti- nuar a procurar utilizando as teclas ou novamente. Quando sintonizar a estação desejada, seleccione Guardar, utilizando as teclas e guarde com o numero de progra- ma premindo as teclas . Para deter a procura antes de encontrar um canal, prima a tecla ou . Se conhece a banda da emissão e o numero do canal da estação que pretende sintonizar, não necessita de efectuar procura; seleccione Tipo de Canal, que está no menu de Sintonização, utilizando as teclas ou Selecci- one a banda da estação, premindo as teclas ou De- pois seleccione o CANAL , premindo as teclas

Prima as teclas ou para encontrar o numero do canal, ou digite directamente o numero da estação. (Siga o passo 5 para seleccionar as pré-definições correctas antes de seleccionar um canal.)

4. Se quer dar um nome ao novo programa, siga as instruc-

ções descritas em Para mudar o nome de um progra- ma que encontrará na página 80.

5. Se o som ou a imagem não estiverem normais, mude a

pré-definição (sistema de emissão) de um novo canal. Pressione o botão ou para seleccionar STAN- DARD, depois pressione o botão ou para mudar para a correcta. O numero do canal indicado mudará quando mudar as pré- definições. B/G : C02-C73 / S01-S41 / S75-S79 L : C01-C73 / S01-S41 / S75-S77

6) Se a qualidade da imagem e do som é deficiente, pode

melhorar a qualidade através da sintonização fina. Para re- alizar tal operação: No menu de sintonização , prima as teclas ou para seleccionar SINTONIZAÇÃO FINA. Pode sintonizar avançando, com a tecla-e retroce- dendo com a tecla ou .

7) Quando obtém uma melhor transmissão, deve guardar.

Para o efeito, seleccione GUARDAR utilizando as teclas

Se pretende modificar a configuração da programação actual (por exemplo, alterar o ajuste perfeito) :

2. Mostrar o menu de INSTALAÇÃO.

3. Seguir as instruções de Para Programas um canal ma-

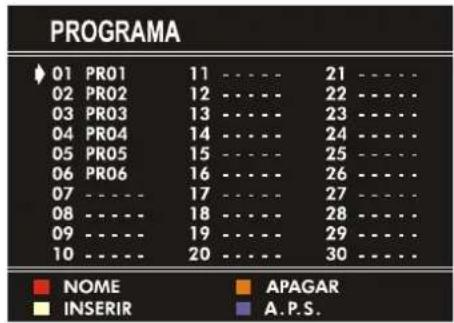

nualmente:, na página 79 e mudar as definições do número actualmente atríbuido. Se quer dar um nome ao novo programa, siga as instruções descritas em Para mudar o nome de um programa, que encontrará na página 80. Nota: Não utilize o Item Programa do Menu de INSTALAÇÃO para seleccionar o numero do programa. Se seleccionar o numero do programa com este item e guardar as configurações, as configurações do programa seleccionado cancelam-se. Menu de Programa Utiliza-se o Menu de Programação para que se visualize os nomes e números dos programas. Pode utilizar este menu para apagar um canal, para introduzir um canal, para denomi- nar um canal e para auto guardar os programas. Seleccione o PROGRAMA pressionando o botão ou e abra-o premindo o botão ou . Quando entra no menu de um programa, todos os nomes e números desse programa aparecerão no ecrã. O número e o nome do progra- ma seleccionado serão mostrados com a cor ciano. Todos os outros números dos restantes canais aparecerão a bran- co. Pode mover o número em ciano utilizando os botões ou , ou . Também é possivel usar os dígi- tos para seleccionar os números do programa. Á medida que passa por cima dos outros números de programa nesta di-PORTUGUÊS - 80 - recção, para alcançar o programa que deseja, os canais cor- respondentes ao números do programa serão sintonizados e os números aparecerão em cor ciano. Para mudar o nome de um programa: Coloque-se no canal que quer renomear ou utilize os dígitos de modo a que o programa que deseja fique com color ciano. Prima o botão VERMELHO. Use os botões ou para seleccionar a posição e prima o botão ou para seleccionar uma letra. Agora pressione o botão VERMELHO de novo para guardar ou o AZUL para cancelar NOME. Para apagar o programa de um número: Coloque-se no canal que quer apagar ou utilize os dígitos de modo a que o programa que deseja fique com color ciano. Prima o botão AMARELO. Agora, o canal correspondente será apagado e todos os outros canais abaixo deste núme- ro subirão um número. Agora pressione o botão AMARELO de novo para apagar ou o AZUL para cancelar APAGAR. Para inserir um programa num número: Coloque-se no canal que quer introduzir ou utilize os dígitos de modo a que o programa que deseja fique com color ciano. Prima o botão VERDE. Agora, use os botões ou , ou para mover-se para o canal desejado. Agora pressione o botão VERDE de novo para apagar ou o AZUL para cancelar INSERIR. A.P.S. Se introduzir este menu pode programar automaticamente os canais recebidos na sua TV, utilizando o A.P.S. (Sistema de Programação Automática).

1. Depois de aceder ao menu PROGRAMA, prima a tecla

azul para aceder ao menu A.P.S..

2. Para seleccionar o IDIOMA, utilize as teclas ou

e depois prima as teclas ou para seleccionar o Menu IDIOMA.

3. Para seleccionar o PAÍS, utilize as teclas ou

e depois prima as teclas ou para seleccionar o país onde está localizado.

4. Se quer começar a programar, seleccione INICIO com o

botão ou , depois prima o botão . Aparece- rá a mensagem A.P.S. ESTÃ ACTIVO e A.P.S. automá- ticamente programa os canais recebidos nos números do seu televisor. Depois do A.P.S. parar, apaarece o menu de PROGRAMA aparece de novo. Para cancelar A.P.S. pressione o botão . Outras Características Mute Para cortar o som da TV, prima a tecla . O som desapare- cerá. Para cancelar o mute, prima a tecla ou a tecla or . O nível de som será o que tinha antes do mute, se premir a tecla novamente. Informação no Ecrã Premindo esta tecla aparecerá a seguinte informação no ecrã: O numero e o nome do programa do canal seleccionado, bem assim como o estado do som. Premindo a tecla novamente aparecerá o tempo actual. Premindo a tecla novamente desaparecerá a informação an- terior. Para mostrar a Hora Enquanto estiver a ver um programa de TV com transmis- são Teletexto, pressione o botão duas vezes. As horas actuais, capturadas do Teletexto, aparecerão no ecrã. Se o programa que está a ver não tem Teletexto, quando carregar nesta tecla, em vez da hora, aparece um rectângu- lo. Para retirar a informação das horas, carregue novamente na tecla . Quando a informação sobre a hora está no ecrã, entrando em qualquer outro menu fará com que esta informação desapare- ça. Standard Pode reconfigurar as configurações do menu Imagem (excep- to a configuração do modo de imagem) para as configura- ções de fábrica. Prima a tecla "STANDARD" quando não tiver nenhum menu seleccionado.PORTUGUÊS - 81 - Teclas de controlo de VCR Estas teclas servem para manusear os aparelhos VCR JVC. Prima o botão Controlo de VCR para controlar o seeu VCR. NOTA: Se o seu aparelho VCR não é da marca JVC, não pode uti- lizar estas teclas. Nalguns casos em que os aparelhos são JVC, algumas te- clas não funcionam, pois depende das características dos aparelhos. Pode utilizar os botões / para escolher um canal que esteja a ser recebido pelo VCR. Teletexto O Teletexto é um serviço informativo que mostra textos no ecrã da TV. Utilizando o Teletexto, pode visualizar uma pági- na de informação sobre um assunto que esteja disponível no índice (índex). Enquanto estiver a ver o Teletexto, não aparecerá nenhuma imagem dos programas. Não terá disponível as opções Contraste, brilho ou cor, tendo no entanto disponível o controlo de volume no modo de texto. Para operar com Teletexto Sintonize uma emissora de TV que transmita o Teletexto. Pressione a tecla TEXT . Normalmente, aparecerá o ín- dice no ecrã Active a tecla para o modo Texto. Para seleccionar uma página do Teletexto Prima as teclas numéricas para aceder à pagina pretendi- da. O número da página do Teletexto escolhida aparece na esquina superior esquerda do écran. O contador das pagi- nas aparece até que pagina seleccionada apareça, mos- trando a informação no écran. Pressione para avançar pagina a pagina Pressione para voltar à pagina anterior. Para seleccionar a pagina índice Seleccione a opção índice para ir directamente à pagi- na índice. Procurar uma pagina enquanto vê a TV Enquanto o Modo Teletexto está activado, prima a tecla , e mudará o modo para TV, premindo novamente a te- cla , muda o modo de TV para a ultima pagina de Teletexto. No modo TV, introduza um numero de uma pagi- na, utilizando as teclas numéricas. Enquanto procura, per- manecem os dígitos introduzidos, quando localizar a pagina pretendida, aparecerá a indicação da pagina. Agora, já pode aceder ao modo de Teletexto, premindo a tecla

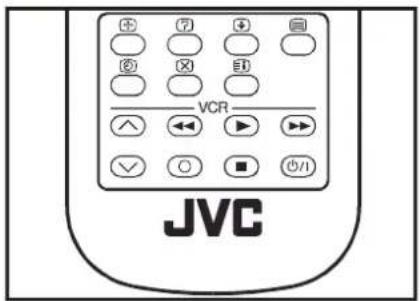

Para seleccionar texto com tamanho duplo. Seleccione para ver a metade superior da informação com tamanho duplo, pressione as teclas esquerda/direita para se mover pelo o texto. Seleccione para ver a metade inferior da informação. Seleccione de novo para voltar ao tamanho normal. Para mostrar informação "oculta" Seleccione uma vez para mostrar a informação sobre perguntas em jogos ou divertimentos. Seleccione de novo para revelar as respostas. Para parar uma mudança automática de pagina Pode existir mais informação numa pagina do Teletexto, e esta pode actualizar-se automaticamente depois de um perí- odo de tempo. Pressione para parar a mudança automática de pagi- na. Pressione para ver a pagina seguinte do texto actual. Para seleccionar um sub código de pagina. As paginas do sub código são sub secções de paginas ex- tensas de Teletexto, e só podem ser vistas secção por sec- ção. Seleccione a pagina requerida do Teletexto. Seleccione Seleccione o numero da pagina desejada do sub código, pressionando 4 dígitos. (p.exe. 0001) Se a pagina seleccionada não aparece num curto período de tempo pressione . O programa da TV aparecerá no écran. Quando encontrar a pagina, aparece na parte superior es- querda do écran o numero da pagina do Teletexto. Seleccione para mostrar a pagina do Teletexto. Para sair de Teletexto. Carregue no botão . O ecrã passará ao modo TV.PORTUGUÊS - 82 - FRONTAL AV Ligaçao de Equipamentos Externos Antes de qualquer ligação: Apague todos os aparelhos incluindo a TV. Leia os manuais que acompanham o equipamento. Para seleccionar o modo AV: Pressionando o botão AV no comando seleccionará um dos seguintes modos de AV: (AV-1, AV-1 S e F-AV). Para voltar ao modo TV, prima repetidamente no botão AV ou nos botões ou . AV-1 (SCART 1) terminal: Euroconnector (21-pin, SCART) Entrada de Video, entrada de Audio eentrada RGB disponíveis. Saída de emissão de TV (Video e Audio) disponíveis. AV-1 S (SCART 1) terminal: Euroconnector (21-pin, SCART) Entrada de Video, entrada S-VIDEO (Y/C) e entrada de Audio estão disponíveis. Saída de Video e Audio disponívies. F-AV (FRONTAL AV) terminal: Conectores RCA X 2 Entrada de Video e Audio disponíveis.PORTUGUÊS - 83 - Através do Euroconector A sua TV tem duas tomadas Euroconector (ambas são opci- onais). Se quiser ligar periféricos (ex. Vídeo, Descodificador, etc) que tenham euroconectores à sua TV, utilize as entra- das AV-1 (SCART 1) e AV-1 S (SCART 1). Modo AV-1 S Se o equipamento que pretende ligar à sua TV suporta a saí- da S-Vídeo (Y/C) desde o Euroconector, pode desta forma obter uma melhor qualidade da imagem se seleccionar o modo AV-1 S e ligar o equipamento ao terminal AV-1 S (SCART 1) da sua TV. Leia o manual de instruções do apare- lho e verifique se o aparelho possui tal característica. Através de conectores RCA Se tem um aparelho (por ex. Uma camcorder) que possui co- nectores RCA, ligue-os ao F-AV (Frontal AV) com os cabos de vídeo e de audio. Através da Tomada ANT Se o aparelho não tem um Euroconector ou conectores RCA, ligue-o à TV com um cabo coaxial. Para mais detalhes, leia o manual que acompanha o aparelho. Para guardar o Teste de Sinal que vem com o equipamento, veja Menu de Instalaçao na página 79 e guarde-o no programa número 0. Pode ver as imagens desde o apare- lho, utilizando para o efeito o numero do programa onde guardou o sinal de teste. TV e Vídeo Gravador Ligue os cabos coaxiais Pode obter uma melhor qualidade da imagem um euro cabo ao AV-1 e AV-1 S. Reprodução NTSC Ligar um gravador de vídeo NTSC a um terminal. Depois pri- ma a tecla "AV" para seleccionar o modo AV correspondente. O sistema NTSC 3.58/4.43 pode ser visto deste modo auto- maticamente. Ligar Auscultadores Utilize a entrada de auriculares da sua televisão para ligar Auscultadores. Sugestões Cuidado com o Sistema Limpe o ecrã com um pano macio humedecido. Não utilize produtos abrasivos para não danificar a protecção do apare- lho. Imagem com pouca qualidade Seleccionou o sistema de TV correcto? Está o aparelho situ- ado muito próximo dos altifalantes? Montanhas e edifícios elevados podem provocar imagens du- plas ou imagens fantasmas. Às vezes, pode melhorar a qua- lidade da imagem, alterando a direcção da antena. A imagem ou o Teletexto estão irreconhecíveis? Verifique que colocou a frequência correcta A qualidade da imagem pode piorar quando dois periféricos estão conectados à TV ao mesmo tempo. Neste caso, desli- gue um dos periféricos. Falta de Imagem A TV está ligada à antena correctamente? O cabo coaxial não está danificado? Se tem duvidas, deve consultar o servi- ço técnico. Não ter imagem significa que a sua TV não está a receber nenhuma transmissão. Premiu as teclas correctas do teleco- mando? Tente de novo. Telecomando A sua TV não responde à acção do telecomando. Prima a te- cla STANDARD do telecomando, novamente. Talvez as pilhas já estejam gastas. Se for assim, pode utili- zar as teclas situadas na parte frontal da TV. Seleccionou o menu errado? Prima a tecla STANDARD para voltar ao modo TV ou prima a tecla MENU para voltar ao menu anterior. Não há solução Apague a TV e volte a ligar. Se não funcionar, deve contactar o serviço de Assistência Técnica; nunca deve tentar reparar sozinho.PORTUGUÊS - 84 - Dados Técnicos SISTEMA DE IMAGEM ....................................... PAL SECAM B/G L GAMA DE CANAIS ............................................. VHF (BAND I/III) UHF (BAND U) HYPERBAND TV-CABO (B/G : S01-S41 / S75-S79 ; L: S01-S41 / S75-S77)
