Tipo de producto	Televisor color
Marca	JVC
Modelo	AV21BT70EP
Tamaño de pantalla	21 pulgadas (diagonal)
Peso	21,4 kg
Alimentación	220-240 V CA, 50 Hz
Consumo eléctrico (máx)	95 W
Normas de recepción	PAL / SECAM B/G L
Número de preselecciones	100 canales
Conexiones SCART	2 (SCART 1 y SCART 2)
Entrada AV frontal	3 conectores RCA (video + audio L/R)
Teletexto	Sí (Fastext, Toptext, 8 páginas de memoria)
Sistema de audio	Estéreo Alemán + Nicam
Funciones especiales	Apagado programado, bloqueo infantil, corte automático de sonido, reposo automático
Mantenimiento y limpieza	Desconecte el aparato antes de limpiar; use un paño suave y seco
Seguridad	No obstruir las ranuras de ventilación; evitar la humedad; desconectar en caso de tormenta
Piezas de repuesto y reparabilidad	Usar piezas especificadas por el fabricante; reparación por un técnico calificado
Accesorios incluidos	Control remoto, pilas AAA (2)

Preguntas frecuentes - AV21BT70EP JVC

¿Cómo conectar un dispositivo externo (reproductor DVD, consola de juegos)?

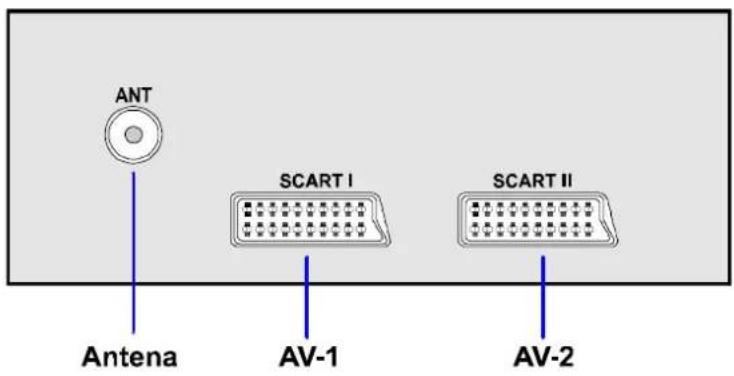

Conecte el aparato a una de las tomas SCART (AV-1 o AV-2) o a la toma AV frontal (AV-3) mediante cables RCA. Use el botón AV del control remoto para seleccionar el modo de entrada correspondiente.

¿Cómo realizar la búsqueda automática de canales?

En el primer encendido, el sistema APS le guía. Si no, vaya al menú INSTALACIÓN > PROGRAMA., seleccione AUTO MEMO. y confirme. El televisor memorizará automáticamente todos los canales disponibles.

¿Cómo usar el teletexto?

Presione el botón Teletexto del control remoto. Coloque el selector VCR/DVD en posición Texto. Ingrese el número de página con los botones numéricos. Use los botones de color para Fastext/Toptext.

¿Qué hacer si el televisor no enciende?

Verifique que el cable de alimentación esté conectado a una toma de corriente de 220-240 V. Presione el botón de encendido frontal para salir del modo de espera. Si el indicador rojo está encendido, use el control remoto o los botones del panel frontal para encender el aparato.

¿Cómo limpiar la pantalla del televisor?

Desconecte el televisor. Use un paño suave y seco para limpiar la pantalla. No use nunca productos de limpieza líquidos o abrasivos.

¿Cómo activar el bloqueo infantil?

Presione MENÚ, vaya a ESPECIF., seleccione BLOQUEO y actívalo con los botones ◀/▶. Una vez activado, solo funcionan el control remoto y el botón de encendido frontal.

¿Cómo ajustar el sonido y la imagen?

Presione MENÚ y luego seleccione SONIDO o IMAGEN. Use los botones P ∧/∨ para navegar y ◀/▶ para ajustar los parámetros (volumen, graves, agudos, balance, brillo, contraste, etc.).

¿Cómo restablecer los parámetros de imagen por defecto?

Presione el botón ESTÁNDAR del control remoto cuando no se muestre ningún menú. Esto restablecerá los ajustes del menú IMAGEN actual (excepto el modo imagen).

El control remoto ya no funciona, ¿qué hacer?

Verifique que el selector VCR/DVD esté en la posición correcta. Reemplace las pilas por unas AAA nuevas. Si el problema persiste, use los botones del panel frontal del televisor.

¿Cómo silenciar el sonido temporalmente?

Presione el botón de silencio (marcado con un altavoz tachado) en el control remoto. Para restaurar el sonido, presione nuevamente este botón o un botón de volumen.

MANUAL DE USUARIO AV21BT70EP JVC

MANUAL DE INSTRUCCIONES

KLEURENTELEVISIE

GEBRUIKSAANWIJZING

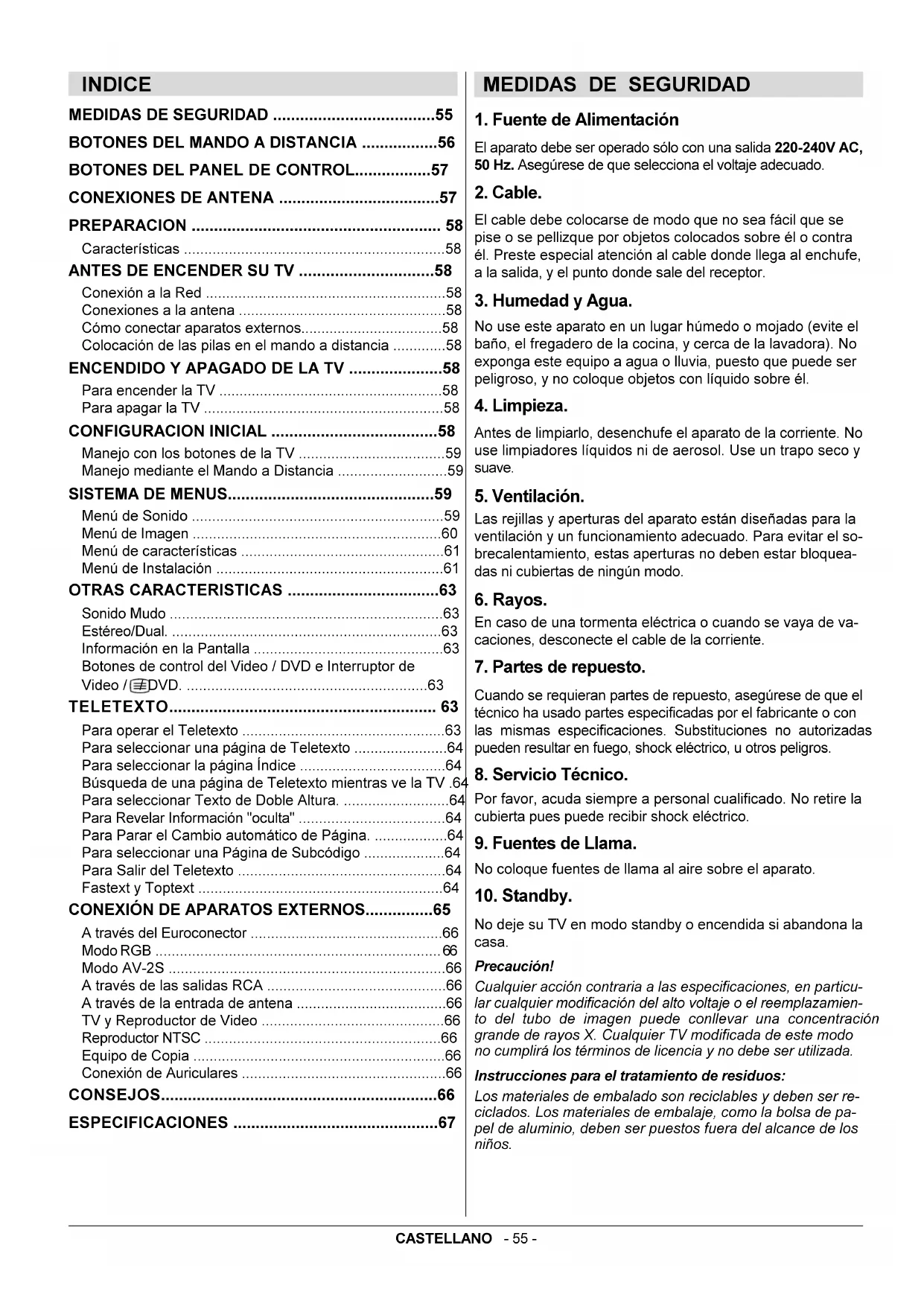

MEDIDAS DE SEGURIDAD ....55

BOTONES DEL MANDO A DISTANCIA ....56

BOTONES DEL PANEL DE CONTROL....57

CONEXIONES DE ANTENA ....57

PREPARACION 58

Características .....58

ANTES DE ENCENDER SU TV ....58

Conexión a la Red 58

Conexiones a la antena 58

Cómo conectar aparatos externos....58

Colocación de las pilas en el mando a distancia .....58

ENCENDIDO Y APAGADO DE LA TV .....58

Para encender la TV 58

Para apagar la TV 58

CONFIGURACION INICIAL ....58

Manejo con los botones de la TV 59

Manejo mediante el Mando a Distancia ....59

SISTEMA DE MENUS....59

Menú de Sonido 59

Menú de Imagen 60

Menú de características 61

Menú de Instalación 61

OTRAS CARACTERISTICAS ....63

Sonido Mudo 63

Estéreo/Dual. 63

Información en la Pantalla 63

Botones de control del Video / DVD e Interruptor de

Video / DVD. 63

TELETEXTO.... 63

Para operar el Teletexto 63

Para seleccionar una página de Teletexto 64

Para seleccionar la página Índice 64

Búsqueda de una página de Teletexto mientras ve la TV .64

Para seleccionar Texto de Doble Altura. 64

Para Revelar Información "oculta" 64

Para Parar el Cambio automático de Página. 64

Para seleccionar una Página de Subcódigo .....64

Para Salir del Teletexto 64

Fastext y Toptext 64

CONEXIÓN DE APARATOS EXTERNOS......65

A través del Euroconector 66

Modo RGB 66

Modo AV-2S 66

A través de las salidas RCA 66

A través de la entrada de antena 66

TV y Reproductor de Video 66

Reproductor NTSC 66

Equipo de Copia 66

Conexión de Auriculares 66

CONSEJOS....66

ESPECIFICACIONES ....67

MEDIDAS DE SEGURIDAD

1. Fuente de Alimentación

El aparato debe ser operado sólo con una salida 220-240V AC, 50 Hz. Asegúrese de que selecciona el voltaje adecuado.

2. Cable.

El cable debe colocarse de modo que no sea fácil que se pise o se pellizque por objetos colocados sobre él o contra él. Preste especial atención al cable donde llega al enchufe, a la salida, y el punto donde sale del receptor.

3. Humedad y Agua.

No use este aparato en un lugar húmedo o mojado (evite el baño, el fregadero de la cocina, y cerca de la lavadora). No exponga este equipo a agua o lluvia, puesto que puede ser peligroso, y no coloque objetos con líquido sobre él.

4. Limpieza.

Antes de limpiarlo, desenchufe el aparato de la corriente. No use limpiadores líquidos ni de aerosol. Use un trapo seco y suave.

5. Ventilación.

Las rejillas y aperturas del aparato están diseñadas para la ventilación y un funcionamiento adecuado. Para evitar el sobrecalentamiento, estas aperturas no deben estar bloqueadas ni cubiertas de ningún modo.

6. Rayos.

En caso de una tormenta eléctrica o cuando se vaya de vacaciones, desconecte el cable de la corriente.

7. Partes de repuesto.

Cuando se requieran partes de repuesto, asegúrese de que el técnico ha usado partes especificadas por el fabricante o con las mismas especificaciones. Substituciones no autorizadas pueden resultar en fuego, shock eléctrico, u otros peligros.

8. Servicio Técnico.

Por favor, acuda siempre a personal cualificado. No retire la cubierta pues puede recibir shock eléctrico.

9. Fuentes de Llama.

No coloque fuentes de llama al aire sobre el aparato.

10. Standby.

No deje su TV en modo standby o encendida si abandona la casa.

Precaución!

Cualquier acción contraria a las especificaciones, en particular cualquier modificación del alto voltaje o el reemplazamiento del tubo de imagen puede conllevar una concentración grande de rayos X. Cualquier TV modificada de este modo no cumplirá los términos de licencia y no debe ser utilizada.

Instrucciones para el tratamiento de residuos:

Los materiales de embalado son reciclables y deben ser reciclados. Los materiales de embalaje, como la bolsa de papel de aluminio, deben ser puestos fuera del alcance de los niños.

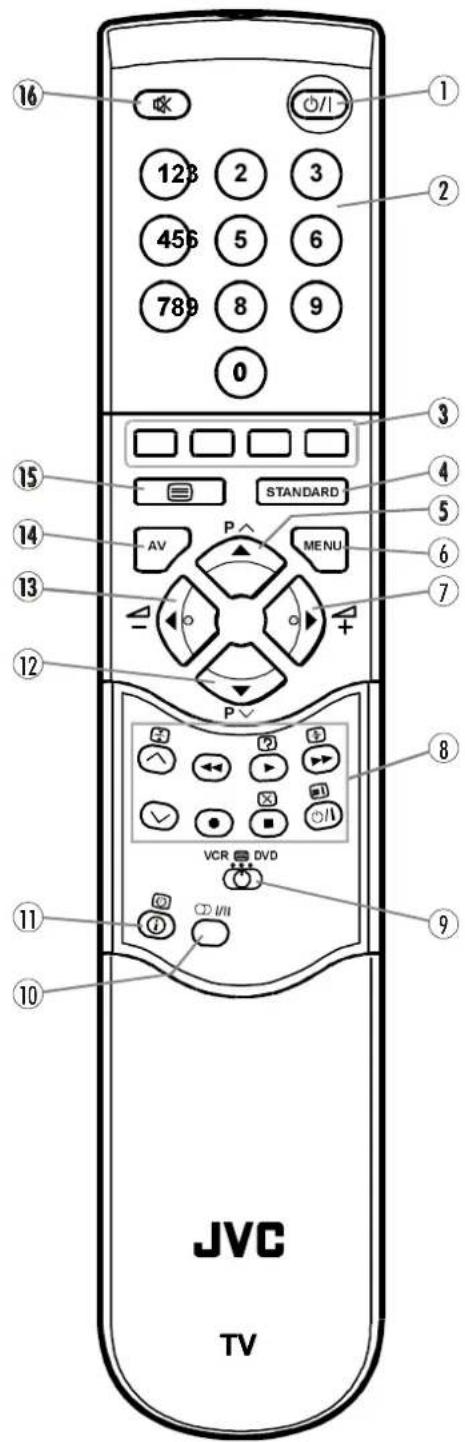

BOTONES DEL MANDO A DISTANCIA

① Standby/Encendido
② 0 - 9 = Canales directos
③ Botones de color
④ Botón standard
⑤ ▲) PCanal Arriba (Cursor Arriba)
⑥ MENU = Botones de Menú
⑦ ▶() ≠ Cursor derecha/Volumen +
⑧ Botones de control de Teletexto/Video/DVD
⑨ =Interruptor VCR / /DV
10 Botón estéreo/dual
11 Botón de Información
12 ▼) PCanal abajo (Cursor abajo)
13 () Cursor izquierda/Volumen -
14 AV = Botón AV
15 Botón de Teletexto
16 Mudo

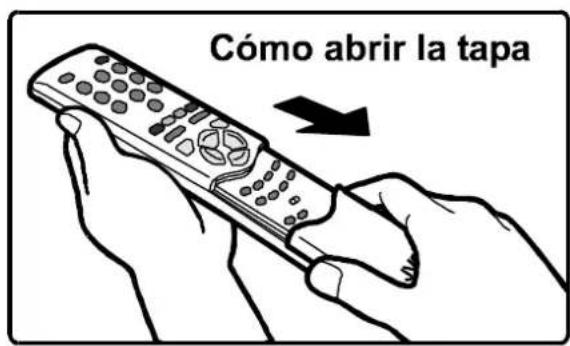

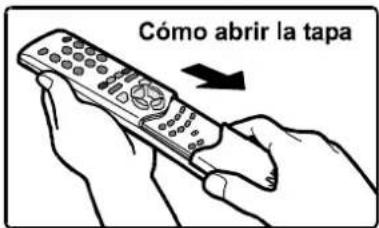

Cómo abrir la tapa

16 123 2 3 456 5 6 789 8 9 0 1 2 3 4 5 6 7 15 STANDARD P AV MENU 13 12 P VCR DVD 8 9 11 10 JVC TV

PRECAUCION

Riesgo de Shock Eléctrico

El símbolo del rayo y la flecha, dentro de un triángulo equilátero, previene al usuario de la presencia de alto voltaje no aislado en el interior del aparato, que puede ser de magnitud suficiente para constituir un peligro de shock eléctrico para las personas.

El signo de exclamación dentro de un triángulo equilátero alerta al usuario de la presencia de regulaciones importantes de uso y manternimiento en la documentación que acompaña al aparato.

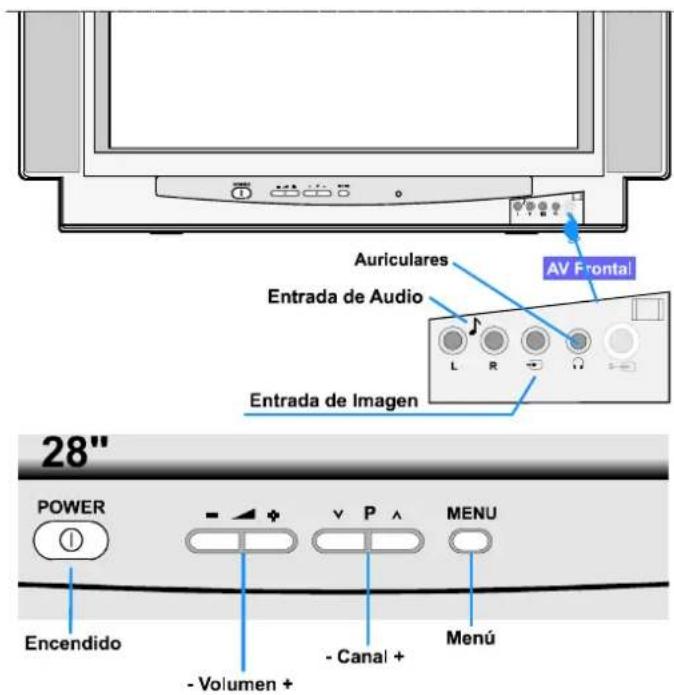

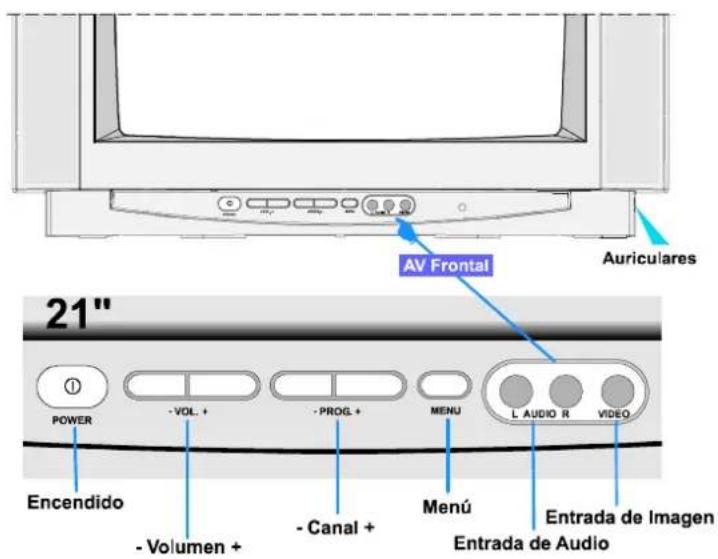

BOTONES DEL PANEL DE CONTROL

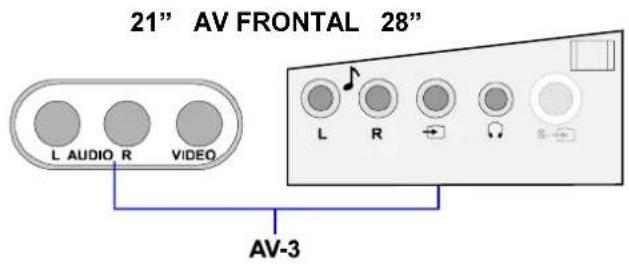

AV Frontal Auriculares 21" POWER -VOL. + -PROG + MENU L AUDIO R VIDEO Encendido -Volumen + -Canal + Menú Entrada de Imagen Entrada de Audio

Auriculares Entrada de Audio L R AV Frontal Entrada de Imagen 28" POWER - + + v P ^ MENU Encendido - Volumen + - Canal + Menú

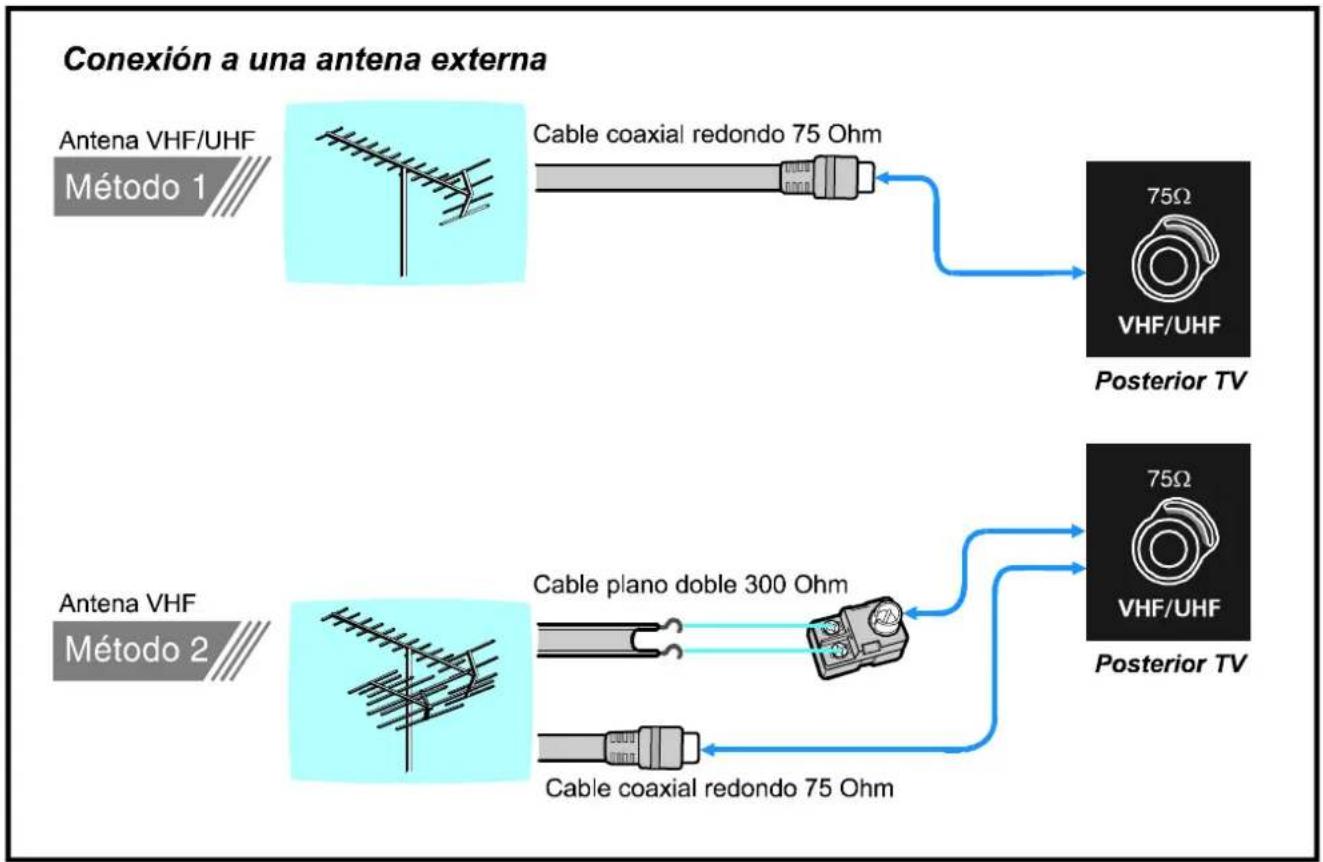

CONEXIONES DE ANTENA

PREPARACION

Coloque la TV sobre una superficie sólida.

Para la ventilación, deje al menos un espacio de 10 cm libre alrededor del aparato. Para evitar cualquier fallo y situaciones peligrosas, por favor no coloque objetos sobre el aparato.

Características

• Es una TV a color con mando a distancia.
• 100 canales de VHF, UHF o cable pueden ser preseleccionados.
• Puede sintonizar canales de cable.
• Es muy fácil usar la TV por su sistema de menús.
• Tiene dos entradas Euroconector para aparatos externos (video, consola, equipo de sonido, etc.).
• Sistemas de sonido estéreo disponibles (German, Nicam o German+Nicam).
• Teletexto completo (Fastext, Toptext).
• Es posible conectar auriculares.
• Acceso directo a los canales.
• APS (Sistema de Programación Automática).
• Todos los canales pueden ser nombrados.
• Sintonización automática hacia delante y detrás.
• Función Sleep.
• Sonido mudo automático cuando no hay sintonización.
• Cuando no hay señal válida, tras 5 minutos la TV pas automáticamente a modo standby.

ANTES DE ENCENDER SU TV

Conexión a la Red

IMPORTANTE: La TV está diseñada para operar con 220-240V AC, 50 Hz.

Tras desempaquetarla, espere a que la TV alcance la temperatura ambiente de la habitación antes de conectar el enchufe a la red.

Conexiones a la antena

- Conecte el cable de antena a la entrada de antena situada en la parte posterior de la TV.

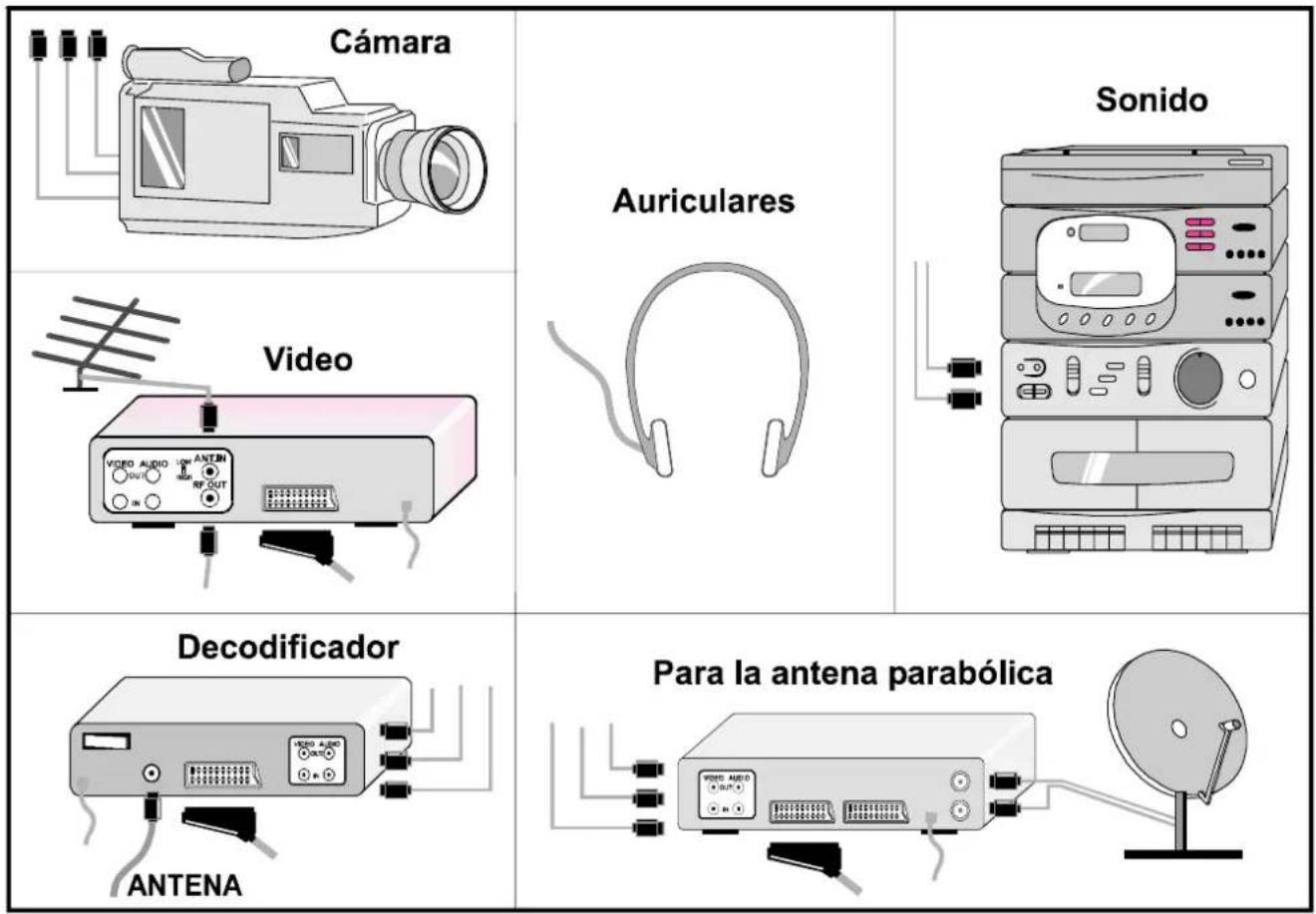

Cómo conectar aparatos externos

Vea "Conexión de Aparatos Externos" en la pág. 65.

- Vea también los manuales de instrucciones de los aparatos correspondientes.

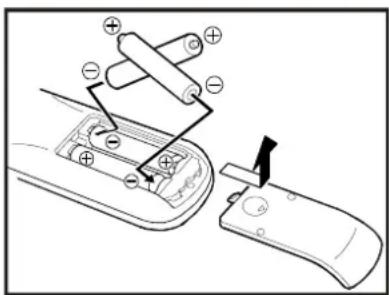

Colocación de las pilas en el mando a distancia

• Retire la cubierta de las pilas situada en la parte posterior del mando a distancia, tirando suavemente hacia arriba de la parte indicada.
• Insterte dos pilas AAA (R03) o equivalente.
  • Coloque de nuevo la cubierta de las pilas.

NOTA: Retire las pilas del mando a distancia cuando no vaya a usarlo durante un largo período de tiempo. De otro modo puede ser dañado por los líquidos de las pilas.

ENCENDIDO Y APAGADO DE LA TV

Puede manejar la TV con el mando a distancia o con los controles de la propia TV.

Para encender la TV

Su TV se enciende mediante dos pasos:

1 - Presione el botón de Encendido situado en la parte frontal de la TV. Entonces, la TV se situará en posición standby y la LUZ ROJA situada en la parte inferior se encenderá.
2 - Para encender la TV desde modo standby, usted puede:
Presionar un botón numérico del mando a distancia para seleccionar un canal, ó
a Presionar los botones Encendido y Canal Arriba o Canal Abajo de la parte frontal de la TV o el mando a distancia, para que la TV se encienda y la luz ROJA se vuelva VERDE.

Para apagar la TV

Presione el botón standby en el mando a distancia, para que la TV pase a modo standby y la luz VERDE pase a ROJA, ó

Presione el botón de encendido en la parte frontal de la TV, de modo que se apagará y la LUZ VERDE se apague.

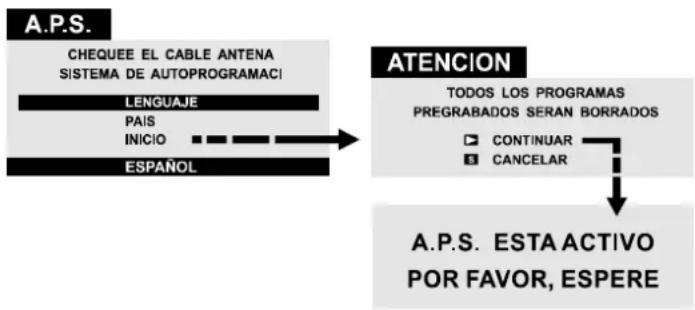

CONFIGURACION INICIAL

El mensaje "Please check antenna cable Auto. Programming System" (CHEQUEE EL CABLE ANTENA SISTEMA DE AUTOPROGRAMACI) aparecerá cuando encienda la TV la primera vez.

1. Seleccione LANGUAGE (LENGUAJE) con los botones "P ∧" y "P ∨", y presione "◀" ó "▶" para seleccionar el idioma de los menús.
2. Seleccione COUNTRY (PAIS) con los botones "P ∧" y "P ∨", y presione "◀" o "▶" para seleccionar el país en el que se encuentra.
3. Seleccione START (INICIO) con los botones "P^" y "P^" y presione "►" para empezar el APS.

El APS busca y ordena todos los canales, y los almacena automáticamente en su TV.

Durante el funcionamiento del APS, el mensaje "A.P.S. ESTA ACTIVO POR FAVOR, ESPERE" aparecerá en pantalla. Una vz finalize, el Menú de Canales aparecerá.

Para cancelar el APS, presione el botón STANDARD.

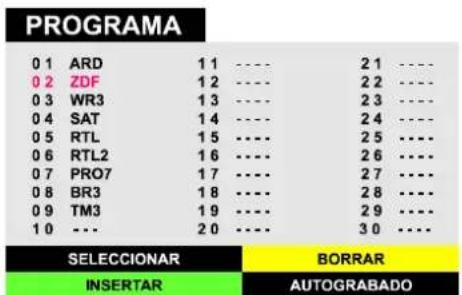

Puede borrar un canal, insertar un canal en un número de canal, o empezar de nuevo el APS con el Menú de Canales.

Para conocer más detalles diríjase a "PROGRAMA" en la página 62.

1. Presione el botón STANDARD para completar la configuración inicial.

Una vez la configuración inicial esté completa, puede cambiar un número de canal, o cambiar el nombre del canal, o programar un nuevo canal manualmente. Para más detalles ver "SINTONIZACION" en la página 61.

Si el mensaje "CHEQUEE EL CABLE ANTENA SISTEMA DE AUTOPROGRAMACI" no aparece, siga los pasos de "CONFIGURACION TV" en la página 62 para seleccionar un idioma de menús y el país donde se encuentra, y después siga los pasos de "PROGRAMA", en la página 62, para empezar el AUTOGRABADO.


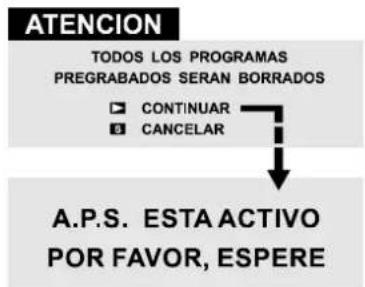

    F["ATENCION"] --> G["TODOS LOS PROGRAMAS PREGRABADOS SERAN BORRADOS"]
    G --> H["CONTINUAR"]
    G --> I["CANCELAR"]
    H --> J["A.P.S. ESTA ACTIVO POR FAVOR, ESPERE"]
    I --> J

Manejo con los botones de la TV

El volumen y la selección de canales pueden realizarse con los botones del panel frontal.

Configuración del Volumen

- Presione el botón "Volumen -" para disminuir el volumen y el botón "Volmen +" para aumentar el volumen, de modo que una barra de volumen aparecerá en la parte inferior de la pantalla.

Selección de Canales

- Presione el botón "Canal +" para seleccionar el siguiente canal, o "Canal -" para seleccionar el canal anterior.

Entrar en el Menú Principal

- Presione el botón "MENU" para entrar en el menú principal. En el Menú Principal seleccione un sub-menú con los botones "Canal +" o "Canal -" y entre en el sub-menú con los botones "Volumen -" o "Volumen +". Para aprender el uso de los menús, diríjase a la sección Sistema de Menús.

Manejo mediante el Mando a Distancia

El mando a distancia de su TV está diseñado para controlar todas las funciones del modelo que ha seleccionado. Las funciones serán descritas de acuerdo con el sistema de menús de su TV.

Las funciones del sistema de menús están descritas en la sección Sistema de Menús.

Configuración del Volumen

Presione el botón “para aumentar el volumen. Presione el botón “para disminuir el volumen.

STANDARD AV P MENU d d P

Selección de Canales

(Canal anterior o siguiente)

• Presione el botón "P para seleccionar el canal anterior.
• Presione el botón "P^" para seleccionar el canal siguiente.

Selección de Canales (acceso directo)

Presione los botones numéricos del mando a distancia para seleccionar canales entre 0 y 9. Su TV cambiará al canal seleccionado.

Cuando presione el primer número, el segundo número se mostrará como "-" en pantalla durante 2 segundos. Para seleccionar canales entre 10 y 99 presione los dos números consecutivamente antes de que el "-" del segundo dígito desaparezca (p.ej., para el canal 27 presione 2 y después 7 mientras el número de programa aparece como "2-").

SISTEMA DE MENUS

Su TV ha sido diseñada con un sistema de menús. Vaya a "MENU" (menú principal) y entre en uno de los cuatro menús (SONIDO, IMAGEN, CARACTERISTICAS y INSTALACION).

1- Presione el botón "MENU" para mostrar "MENU" (menu principal). Los títulos de los menús aparecerán en el menú principal.
2- Presione "P" o " " para seleccionar un título de menú, entonces presione los botones "◀ o "▶para entrar en el menú.
- Para salir de un menú, presione el botón "STANDARD".
- Para ir al menú anterior, presione el botón "MENU".
- Para mostrar el menú “” que explica cómo operar los menús, presione el botón “” mientras el menú que quiere operar aparece en pantalla.

Menú de Sonido

Para cambiar la configuración del Sonido

Presione el botón MENU, ahora está en el Menú Principal. En el Menú Principal, seleccione SONIDO usando los botones "P o", y Entonces entre en el Menú de Sonido con los botones "◀ o" ▶ Ó:

Entre en el Menú de Sonido directamente presionando el botón ROJO.

Configuración del Volumen

Cuando entre en el Menú de Sonido, Volumen será la primera opción seleccionada.

- Presione "▶" para aumentar el volumen.

- Presione “◀ para disminuir el volumen.

SONIDO VOLUMEN GRAVES AGUDOS BALANCE EFFECTOS

Configuración del Nivel de Graves

• Usando los botones "Po" seleccione Graves.
• Presione “▶” para aumentar el nivel de graves.
• Presione “◀ para disminuir el nivel de graves.

SONIDO VOLUMEN GRAVES AGUDOS BALANCE EFECTOS

Configuración del Nivel de Agudos

• Usando los botones "P o" seleccione Agudos.
• Presione "para aumentar el nivel de agudos.
• Presione “◀” para disminuir el nivel de agudos.

SONIDO VOLUMEN GRAVES AGUDOS BALANCE EFFECTOS

Configuración del Balance

• Usando los botones "P o" "sección Balance.
• Presione "para cambiar el balance hacia la derecha.
• Presione “◀ para cambiar el balance hacia la izquierda.

SONIDO VOLUMEN GRAVES AGUDOS BALANCE EFFECTOS

Configuración de los Efectos de Sonido

Puede usar esta característica para encender y apagar los efectos de sonido. Presionando los botones “ o ” se encenderá y apagará esta característica. Si el sistema de sonido actual es MONO y los efectos de sonido están ENCENDIDO, entonces el sonido se escuchará como si fuera estéreo. Si el sistema de sonido actual es estéreo, encendiendo los efectos logrará que el sonido sea más profundo. Apagándolos no habrá cambios en MONO ni STEREO.

SONIDO VOLUMEN GRAVES AGUDOS BALANCE EFFECTOS © APAGADO / ENCENDIDO

Menú de Imagen

Para cambiar la configuración de la imagen

Presione el botón "MENU", ahora está en el Menú Principal. En el Menú Principal, seleccione "IMAGEN" usando los botones "P o", y entre con "o", ó

Entre en el Menú de Imagen directamente presionando el botón VERDE.

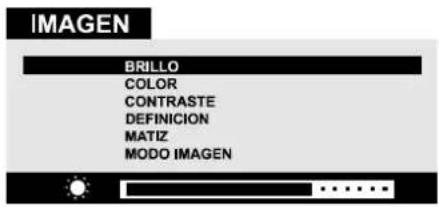

Configuración del Brillo

• Cuando entre en el Menú de Imagen, el Brillo será la primera opción seleccionada.
• Presione "▶" para aumentar el Brillo.
• Presione “◀ para disminuir el Brillo.

IMAGEN BRILLO COLOR CONTRASTE DEFINICION MATIZ MODO IMAGEN

Configuración del Color.

• Usando los botones "Po" seleccione Color.
• Presione el botón "▶" para aumentar el color.
• Presione “◀ para disminuir el color.

IMAGEN BRILLO COLOR CONTRASTE DEFINICION MATIZ MODO IMAGEN

Configuración del Contraste

• Usando los botones "P o" se reccione Contraste.
• Presione el botón “▶” para aumentar el contraste.
• Presione el botón “◀ para disminuir el contraste.

IMAGEN BRILLO COLOR CONTRASTE DEFINICION MATIZ MODO IMAGEN

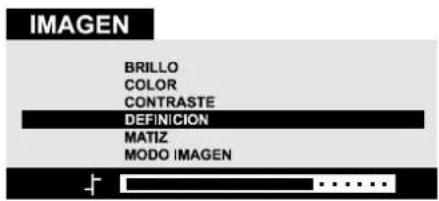

Configuración de Definicion

• Usando los botones "P o" seleccione Definicion.
• Presione el botón "▶" para aumentar la definicion.
• Presione “◀ para disminuir la definicion.

IMAGEN BRILLO COLOR CONTRASTE DEFINICION MATIZ MODO IMAGEN

Configuración de Tonos (sólo en modo AV)

• Usando los botones "P ∧" o "P ∨" seleccione MATIZ.
• Presione el botón “” para aumentar el nivel de tono.
• Presione el botón “◀” para disminuir el nivel de tono.

El ajuste de TONO sólo es funcional cuando se recibe NTSC 3.58/4.43 durante modo AV. No tiene efecto cuando se usa cualquier otro sistema de color.

IMAGEN BRILLO COLOR CONTRASTE DEFINICION MATIZ MODO IMAGEN

Modo Imagen:

Este opcion se emplea para cambiar el tamaño de imagen dependiendo de la emisión recibida.

Si la función auto está seleccionada, el tamaño de imagen se cambiará automáticamente dependiendo de la emisión.

• Seleccionando modo 4:3, se fuerza la imagen a tipo 4:3.
• Seleccionando modo 16:9 se fuerza la imagen a tipo 16:9.

Cada canal tiene su propia configuración de modo de imagen. Cuando almacene el modo de imagen para un canal, los otros canales mantendrán sus modos de imagen sin cambiar.

IMAGEN BRILLO COLOR CONTRASTE DEFINICION MATIZ MODO IMAGEN AUTO / 4:3 / 16:9

Menú de características

• Presione el botón "MENU", ahora está en el Menú Principal. En el Menú Principal, seleccione Características usando "P o". Entonces, entre en el Menú de Características presionando "◀ o" ▶ Ó:
• Entre en el Menú de Características directamente presinonando el botón AMARILLO.

Función Sleep.

• Cuando entre en el Menú de Características TEMPORIZADOR será la primera opción seleccionada.
• Use los botones “◀” o “▶” para cambiar el Sleep entre APA-GADO, 0:15:00, 0:30:00, 0:45:00, 1:00:00, 1:15:00, 1:30:00, 1:45:00 o 2:00:00. Su TV pasará a modo standby cuando el período de tiempo seleccionado haya pasado.

CARACTERISTICAS TEMPORIZADOR BLOQUEO PARA NIÑOS APAGADO

Bloque Para Niños

En el menú de características, presione "P o" para seleccionar Bloque Para Niños. Use los botones◄" o►" para encender o apagar esta característica.

Cuando está en APAGADO, no habrá diferencia en el manejo de la TV. Cuando está en ENCENDIDO, la TV sólo puede ser manejada con el mando a distancia. En este caso, el panel frontal (excepto el botón de encendido) no funcionarán.

CARACTERISTICAS TEMPORIZADOR BLOQUEO PARA NIÑOS APAGADO

Menú de Instalación

Este menú contiene los sub-menús de Sintonización, Programa (Programación) y Configuración TV.

• Presione el botón "MENU", ahora está en el Menú Principal. En el Menú Principal, seleccione Instalación con "P ∧ o " P. Ahora entre en el Menú de Instalación presionando los botones "◀ o " ▶ Ó:
• Entre en el menú de Instalación directamente presionando el botón AZUL.

INSTALACION SINTONIZACION... PROGRAMA ... CONFIGURACION TV ...

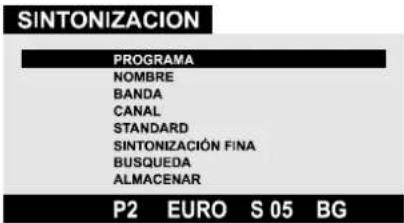

Menú de Sintonización

El menú SINTONIZACION se emplea para programar un canal en uno de los números de programa de su TV manualmente, o para cambiar la configuración del número de programa actual.

En el menú INSTALACION, seleccione SINTONIZACION. Entonces presione “◀” o “▶” para entrar en el menú SINTONIZACION.

SINTONIZACION PROGRAMA NOMBRE BANDA CANAL STANDARD SINTONIZACIÓN FINA BUSQUEDA ALMACENAR P2 EURO S 05 BG

Para programar un canal en un número de programa de la TV manualmente:

e1- Programa será la primera opción seleccionada cuando entre en el Menú de Sintonización. Presione “ ” o “ ” para seleccionar el número de canal en el que quiere almacenar la cadena sintonizada. (Puede también seleccionar el número con los botones numéricos).
2- Presione "P ∧" o "P ∨" para seleccionar Banda. Usando "◀ o " seleccione la banda en la que quiere buscar un canal.
3- Presione "P ∧" o "P ∨" para seleccionar Búsqueda. Presione "◀" o "▶" para empezar la búsqueda. (Presione "▶" para buscar hacia delante, "◀ para buscar hacia atrás").

Si el canal encontrado no es el buscado, presione “ ” para seguir buscando.

Para parar la búsqueda antes de encontrar algún canal presione la dirección opuesta a la anterior. Por ejemplo, cuando la TV está buscando hacia delante con el botón “”, presione “para parar la búsqueda.

Si sabe el número del canal que quiere encontrar, puede encontrarlo directamente.

Presione "Po" para seleccionar Canal, entonces presione "o" para seleccionar este número de canal, o use los botones numéricos.

(Siga el paso 5 para seleccionar el estándar adecuado antes de seleccionar un número de canal.)

4- Si quiere nombrar el nuevo canal, presione "P ∧" o "P ∨" para seleccionar Nombre.

Presione “◀” o “▶” para seleccionar la posición y presione “P o” para seleccionar una letra.

5- Si el sonido o la imagen no son normales, cambie el standard (sistema de emisión) del nuevo canal.

Presione "P o" "papa seleccionar Standard, y luego presione "◀ o "▶ para elegir el adecuado.

El número de canal indicado variará cuando cambie el standard:

7- Una vez la configuración es completa, almacene el nuevo canal en el número de canal seleccionado. Presione "P ∧" o "P ∨" para seleccionar Almacenar, y presione "◀" o "▶" para almacenarlo.

Si quiere modificar la configuración del número de canal actual (por ejemplo el nombre, etc.):

1- Seleccione el número de canal que quiere modificar mientras no aparece ningún menú.
2- Entre en el menú de Sintonización.
3- Siga la sección, Para programar un canal en un número de programa manualmente: para cambiar la configuración del número de canal actual.

Nota:

No use el elemento Programa del menú de Sintonización para seleccionar el número de canal. Si selecciona el número de canal con el elemento Programa y almacena la configuración, la configuración actual del número de canal seleccionado se cancelará.

Menú Programa

El Menú Programa (Programación) se usa para mostrar los números y nombres de los canales. Puede usar este menú para borrar un canal, insertar un canal o autoalmacenar los canales.

Presione "MENU", ahora está en el Menú

Principal. En el Menú Principal, seleccione Programa, usando "P ∧ "". Entonces entre en el Menú Programa usando los botones "o" Cuando entre en el Menú de Canales, todos los números y nombres de los canales aparecerán en pantalla. El número y nombre del canal sintonizado se mostrarán en color rojo. Todos los otros números de canal serán negros y al principio el número de canal 0 estará tintineando. Puede cambiar el número que tintinea usando "P ∧ o "o" o". Cuando cambia entre los números de canal de este modo, para alcanzar el número de canal deseado, los números de canal intermedios no serán sintonizados. Presionando el botón ROJO, se sintonizará el canal que tintinea. Ahora el color del canal seleccionado será rojo. De nuevo, puede usar los botones "P ∧" o "P √" o "◀" o "▶" para mover el número que tintinea.

PROGRAMA 0 1 ARD 1 1 ---- 2 1 ---- 0 2 ZDF 1 2 ---- 2 2 ---- 0 3 WR3 1 3 ---- 2 3 ---- 0 4 SAT 1 4 ---- 2 4 ---- 0 5 RTL 1 5 ---- 2 5 ---- 0 6 RTL2 1 6 ---- 2 6 ---- 0 7 PRO7 1 7 ---- 2 7 ---- 0 8 BR3 1 8 ---- 2 8 ---- 0 9 TM3 1 9 ---- 2 9 ---- 1 0 --- 2 0 ---- 3 0 ---- SELECCIONAR BORRAR INSERTAR AUTOGRABADO

Para borrar un canal de un número de canal:

• Mueva el parpadeo al canal que quiere borrar.
• Presione el botón AMARILLO. Ahora el canal correspondiente se borrará, y todos los otros debajo de este se moverán un número de canal hacia arriba.

Para insertar un canal en un número de canal:

• Mueva el parpadeo al canal deseado.
• Presione el botón ROJO, para que el canal se muestre en pantalla.

- Mueva el parpadeo al número de canal seleccionado. Ahora presione el botón VERDE para insertar el canal en el número de canal. Si un canal se mueve a un número de canal más bajo, los canales entre las posiciones antigua y nueva se moverán un número hacia arriba, y si un canal se mueve a un número de canal más alto, los canales entre las posiciones antigua y nueva se moverán un canal hacia abajo.

Autograbado

Si entra en el menú AUTOGRABADO (autoalmacenamiento), puede programar automáticamente los canales recibidos en su TV con APS (Sistema de Programación Automática).

1 - Tras mostrar el menú PROGRAMA, presione el botón AZUL para entrar en el menú AUTOGRABADO. El mensaje "TODOS LOS PROGRAMAS PREGRABADOS SERAN BORRADOS" aparecerá.
2 - Si quiere empezar la programación, presione el botón ">". El mensaje "A.P.S. ESTA ACTIVO POR FAVOR, ESPE-RE" aparece, y el APS programa automáticamente los canales recibidos en los números de programa de su TV. Una vez el APS ha finalizado, el menú PROGRAMA aparece de nuevo.

Para cancelar el APS, presione el botón STANDARD.

ATENCION TODOS LOS PROGRAMAS PREGRABADOS SERAN BORRADOS □ CONTINUAR ■ CANCELAR A.P.S. ESTA ACTIVO POR FAVOR, ESPERE

Menú de Configuración de la TV

Este menú se usa para seleccionar el idioma de menús, el país en el que se encuentra, y para seleccionar la fuente de SALIDA AV-2 (SCART 2).

- En el menú de Instalación, presione “” para seleccionar CONFIGURACION TV Entonces presione “◀” o “▶” para entrar en el menú de Configuración de la TV.

CONFIGURACION TV LENGUAJE PAIS SALIDA AV-2 ESPAÑOL

Selección del Idioma de menús

- En el menú de Configuración de la TV, seleccione Lenguaje y cambie el idioma al que desee usando “◀” o “▶”. Cuando cambie el idioma, los elementos de los menús aparecerán en el idioma seleccionado.

STANDARD AV P MENU +

Selección del País

- En el menú de Configuración de la TV, seleccione "PAIS" usando "P o". Cembie el país presionando los botones "o".

Selección de la salida de Fuente Externa

- Puede usar este menú para seleccionar una fuente interna o externa que será la salida de la terminal AV-2 (SCART 2).

- En el menú de Configuración de la TV, seleccione "SALIDA AV-2", con "P ∧" o "P ∨". Entonces seleccione la fuente que desea para el AV-2 (SCART 2) presionando "◀" o "▶" (una de las siguientes fuentes: TV, AV-1 (SCART 1), o AV-3 (AV FRONTAL).

OTRAS CARACTERISTICAS

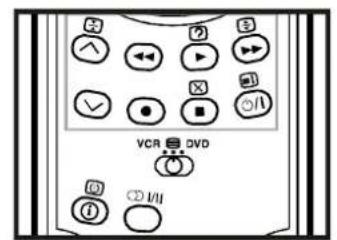

Sonido Mudo

Para cortar el sonido de la TV presione el botón "X. El sonido se apagará. Para cancelar el Mudo, presione los botones "X", "∠" o "♀". El nivel de volumen será el mismo que antes de quitar el sonido, si lo anula con "X" de nuevo.

- Si el canal de TV que está viendo emite en dos idiomas (p.ej. Eurosport), puede seleccionar el idioma original o do-blado con el botón “ ^24 ”.

- Si la emisión estéreo se recibe con poca calidad puede cambiar a modo Mono para que escuche la transmisión más claramente.

Cómo abrir la tapa

Información en la Pantalla

- Presionando el botón "por primera vez muestra el estado actual "Número de Canal", "Nombre de canal", y "Estado de Sonido".

- Presionándolo de nuevo retira el display de estado de la pantalla.

Para mostrar la Hora

- Mientras ve un canal de TV con Teletexto, presione el botón "☐" dos veces. La hora, capturada de la información de Teletexto, aparecerá en la esquina superior derecha de la pantalla.

- Si el canal actual no tiene Teletexto, un cuadrado azul aparecerá en esa posición.

- La hora desaparecerá cuando presione el botón " de nuevo.

- Mientras la hora aparece en pantalla, si entra en otro menú desaparecerá, pero cuando deje el menú aparecerá de nuevo.

Standard

Puede devolver la configuración actual del menú IMAGEN a los valores por defecto (excepto el Modo Imagen).

Presione el botón STANDARD mientras no aparece ningún menú.

Botones de control del Video / DVD e Interruptor de Video / 📄 / DVD.

Estos botones pueden usarse para controlar un Video o un DVD JVC. Al presionar un botón con la misma apariencia del equivalente en el mando a distancia, se realizará la misma función que en el otro mando a distancia.

1- Coloque el Interruptor Video / 📄 / DVD en la posición Video o DVD.

VCR:

Cuando opere el Video coloque el Interruptor en la posición de Vídeo.

DVD:

Cuando opere el DVD, coloque el Interruptor en la posición DVD.

(Texto):

Cuando vea un canal con Teletexto, coloque el Interruptor en la posición ≡ (Texto).

12- Presione los botones de control de Video / DVD para controlar su Video o DVD.

Nota:

Si su equipo no es JVC, estos botones no pueden usarse.

Incluso si su equipo es de JVC, algunos de estos botones pueden no tener función dependiendo del aparato.

Puede usar los botones ∧ / ∨ para seleccionar un canal de TV. El Video recibirá o elegirá el capítulo del DVD.

Algunos modelos de DVD usan los botones ∧ / ∨ para operar las funciones FastForward/Backward y para elegir el capítulo en este caso, los botones ◀◀ / ▶▶ no funcionan.

TELETEXTO

El Teletexto es un sistema de información que muestra texto en la pantalla de su TV. Usando el sistema de información de Teletexto, usted puede ver una página de información de un tema que esté disponible en la lista de contenidos (índice).

El display en pantalla no está disponible en modo texto.

El control de contraste, brillo o color, no está disponible, pero el control de volumen está disponible en modo texto.

Para operar el Teletexto

Seleccione un canal de TV que transmita Teletexto.

- Presione el botón TELETEXT (≡). Normalmente, la lista de contenidos (índice) aparecerá en pantalla.

- Coloque el Interruptor Video / 📄/ DVD en la posición 📄 (Texto).

VCR DVD ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉻ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟C

Cómo abrir la tapa

Para seleccionar una página de Teletexto

- Presione los botones numéricos correspondientes para el número de página de Teletexto.

El número de página seleccionado se muestra en la esquina superior izquierda de la pantalla. El contador de página de Teletexto busca hasta que el número seleccionado se localiza, y entonces la página elegida aparece en pantalla.

- Presione el botón "P para mover la pantalla de Teletexto una página hacia delante.

- Presione el botón "P para mover la pantalla de Teletexto una página hacia atrás.

STANDARD AV P MENU +

Para seleccionar la página Índice

- Para seleccionar la página índice (generalmente, la página 100), presione el botón "

Búsqueda de una página de Teletexto mientras ve la TV

- Mientras el modo Teletexto está encendido, al presionar "se cambiará el modo a TV. En el *-modo TV, introduzca un número de página con los botones numéricos. Una vez acabe, el signo "reemplazará al número de página y parpadeará, hasta que la página se encuentre. Entonces el número de página reemplazará al signo "de nuevo. Puede visualizar esta página presionando "de nuevo.

Para seleccionar Texto de Doble Altura.

- Presione el botón “para que la mitad superior de la página de información se muestre en texto de doble altura.

- Presione el botón "de nuevo para que la mitad inferior de la página de información se muestre en texto de doble altura.

- Presione el botón "una vez más para que se muestre la página completa en texto normal.

Para Revelar Información "oculta"

- Presionando el botón “una vez mostrará las respuestas en un concurso o página de juegos.

- Presionando el botón “?tra vez ocultará las respuestas reveladas.

Para Parar el Cambio automático de Página.

La página de teletexto que ha seleccionado puede contener más información de la que aparece en pantalla: el resto de la información se mostrará pasado un tiempo.

- Presione el botón "para desactivar el cambio automático de página.

- Presione el botón “de nuevo para permitir que la siguiente página se muestre.

Para seleccionar una Página de Subcódigo

Las páginas de subcódigo son subsecciones de páginas de Teletexto largas que sólo pueden mostrarse en pantalla una sección a la vez.

- Seleccione la página de Teletexto requerida.

- Presione el botón "

- Seleccione el número de página de subcódigo requerida presionando cuatro números (p.ej., 0001).

- Si la página de subcódigo elegida no se muestra tras un período de tiempo corto, presione “XEl canal de TV se mostrará en pantalla.

- El número de la página de texto se mostrará en la esquina superior izquierda de la pantalla cuando la página seleccionada haya sido encontrada.

- Presione el botón "para mostrar la página de Teletexto seleccionada.

Para Salir del Teletexto

Presione el botón "La pantalla volverá a modo TV.

Fastext y Toptext

El modo de Teletexto será seleccionado de acuerdo con la emisión automáticamente.

Su CTV soporta el sistema de Teletexto de 8 páginas. Cuando el número de página de cualquiera de las 8 páginas en memoria es introducido, el sistema no busca la página seleccionada sino que la muestra automáticamente.

- Presione el botón "P para mover la pantalla de Teletexto r una página hacia delante.

- Presione el botón "P para mover la pantalla de Teletexto una página hacia atrás.

Para Fastext y Toptext

La cabecera de la información puede tener un color determinado o puede estar situada dentro de una caja de color.

Presione el botón ROJO, VERDE, AMARILLO o AZUL correspondiente para ir rápidamente a la página deseada.

Para Toptext

- Si la transmisión Toptext está presente, aparecerán botones de colores en la barra de estado.

- Si la transmisión Toptext no está disponible, la barra de estado no aparecerá.

- En modo Top, los botones "Po" le enviarán a la página siguiente o anterior respectivamente. Si la transmisión Toptext no está disponible, en el caso de uso de estos comandos habrá un solapamiento. Por ejemplo, la página 100 puede aparecer como 1 más grande que la 199.

CONEXIÓN DE APARATOS EXTERNOS

Antes de conectar nada

Desconecte todos los aparatos, incluyendo la TV.

Lea los manuales proporcionados con los aparatos.

Para seleccionar modo AV

Presionando el botón AV en el mando a distancia, selecciona uno de los cinco modos AV (AV-1, RGB, AV-2, AV-2S y AV-3).

Para volver a modo TV, presione el botón AV repetidamente.

Entrada AV-1 (SCART1): Euroconector (21 pines, SCART).

Entrada de video, entradas de audio izquierdo/derecho y entrada RGB disponibles.

Salida de emisión TV (video y audio izquierdo/derecho) disponibles.

Entrada AV-2 (SCART2): Euroconector (21 pines, SCART).

Entrada de video, S-Video (Y/C) y audio izquierdo/derecho disponibles.

Salidas de video y audio izquierdo/derecho disponibles (ver "Selección de la salida de Fuente Externa" en la página 63).

Entrada AV-3 (AV Frontal): Conectores RCA x3.

Entrada de video y audio izquierdo/derecho, disponibles.

ANT SCART I SCART II Antena AV-1 AV-2

21" AV FRONTAL 28" L AUDIO R VIDEO L R AV-3

Cámara Video Decodificador ANTENA Auriculares Sonido Para la antena parabólica

A través del Euroconector

Su TV tiene dos entradas de Euroconector. Si quiere conectar periféricos (p.ej. video, decodificador, etc) que tiene Euroconector, a su TV, use la entrada AV-1 (SCART1) o AV-2 (SCART2).

Modo RGB

Si un aparato puede proporcionar señal RGB, conéctelo a la entrada AV-1 (SCART1).

• Seleccione modo RGB para ver imágenes proporcionadas desde ese aparato.
• Si no está seleccionado el modo RGB, apague el aparato de salida de señales RGB.

Modo AV-2S

Si el equipo conectado a su TV soporta salida S-Video (Y/C) desde el Euroconector, puede tener una mejor calidad de imagen seleccionando modo AV-2S y conectando el equipo a través de la entrada AV-2 (SCART2). Diríjase al manual de instrucciones para comprobar si su equipo tiene esta posibilidad.

A través de las salidas RCA

Si tiene un aparato (como un camcórder) que tiene salidas RCA, conéctelo a la entrada AV-3 (AV Frontal) con los cables de imagen y sonido.

- Si el aparato tiene una salida de sonido mono, conéctelo a la entrada AUDIO-L.

A través de la entrada de antena

Si su equipo no tiene una salida Euroconector ni RCA, conéctelo a la TV a través de un cable de antena. Para más detalles diríjase al manual proporcionado con el aparato.

Para almacenar la imagen de prueba que viene del equipo, vea "SINTONIZACION" en la página 61 y almacénela en el número de programa 0 ó entre 55 y 99. Puede ver imágenes desde ese aparato al seleccionar el número de programa en el que almacenó la señal de prueba.

TV y Reproductor de Video

• Conecte el Video a la entrada ANT (antena) de la TV por el cable de antena.
• Conecte el Video a la entrada AV-1 o AV-2 con el cable SCART, o conéctelo a la entrada AV-3 con los cables de audio y video.

Reproductor NTSC

• Conecte un video NTSC a una entrada. Entonces presione el botón "AV" para seleccionar el modo AV correspondiente.
• El sistema NTSC 3.58/4.43 se detecta automáticamente en modo AV.

Equipo de Copia

Puede dirigir la señal de salida de video y audio desde la TV, AV-1 (SCART1), o AV-3 (AV Frontal) al Video conectado a la entrada AV-2 (SCART 2).

- Para seleccionar el modo, vea "Selección de la salida de Fuente Externa" en la página 63.

Conexión de Auriculares

Use la entrada de auriculares estéreo de su TV para conectar los auriculares.

CONSEJOS

Cuidado de la Pantalla

Limpie la pantalla con un trapo suave, ligeramente húmedo. No use disolventes abrasivos pues podrían dañar la capa que cubre la pantalla.

Mala Imagen

¿Ha seleccionado el sistema de TV adecuado? ¿Está su TV o cable de antena demasiado cerca de los altavoces, equipo no aislado o tubos fluorescentes, etc.?

Las montañas o edificios altos pueden crear doble imagen o imágenes fantasma. A veces puede mejorar la calidad de imagen cambiando la orientación de la antena.

La calidad de imagen puede degradarse cuando dos periféricos se conectan a la TV al mismo tiempo. En tal caso, desconecte uno de los periféricos.

Sin Imagen

¿Está la antena conectada correctamente? ¿Están los cables conectados completamente a la entrada de la antena? ¿Está el cable de la antena dañado? ¿Están los enchufes conectados a la antena en buen estado? Si tiene dudas, consulte con su proveedor.

Sin Imagen significa que su TV no recibe transmisión. ¿Ha presionado los botones correctos en el mando a distancia? Inténtelo de nuevo.

Sonido

El sonido sólo se oye desde uno de los altavoces. ¿Está el balance configurado en uno de los dos extremos? Vea el Menú de Sonido.

Mando a distancia

Su TV no responde al mando a distancia.

Presione el botón "STANDARD" en el mando a distancia de nuevo. Tal vez las pilas estén agotadas. Si es así, debería poder usar los botones del panel frontal de la TV.

¿Ha seleccionado el Menú equivocado? Presione el botón "STANDARD" para volver a modo TV o presione el botón "MENU" para volver al menú anterior.

¿No hay solución?: Apague y vuelva a encender su TV. Si esto no funciona, llame al servicio técnico: nunca intente repararlo usted mismo.

ESPECIFICACIONES

Emisión de TV PAL SECAM B/G L

Canales recibidos...... VHF (BAND I/III)

UHF (BAND U)

HYPERBAND

CABLE TV (B/G : S01-S41 / S75-S79 ; L: S01-S41 / S75-S77)

Número de canales predeterminados ..... 100

Indicador de canal En el display de la pantalla

Entrada de antena RF 75 Ohm (no equilibrada)

Voltaje de operatividad 220-240V AC, 50 Hz.

Sistemas de Sonido/Multiplex .... Estéreo German+Nicam

Tubo de Imagen 21" 28"

Potencia de Sonido

(W_RMS.)(% 10THD) 2× 82× 8

Consumo de Energía (W) (máx.) 95 120
