AV21BT70EP - Fernsehen JVC - Kostenlose Bedienungsanleitung

Produkttyp	Farbfernseher
Marke	JVC
Modell	AV21BT70EP
Bildschirmgröße	21 Zoll (Diagonale)
Gewicht	21,4 kg
Stromversorgung	220-240 V Wechselstrom, 50 Hz
Stromverbrauch (max)	95 W
Empfangsnormen	PAL / SECAM B/G L
Anzahl der Vorwahlsender	100 Sender
Scart-Anschlüsse	2 (SCART 1 und SCART 2)
Vorderer AV-Eingang	3 RCA-Buchsen (Video + Audio L/R)
Teletext	Ja (Fastext, Toptext, 8 Seiten Speicher)
Audiosystem	Deutsch Stereo + Nicam
Sonderfunktionen	Programmierbare Abschaltung, Kindersicherung, automatische Stummschaltung, automatischer Standby
Wartung und Reinigung	Gerät vor der Reinigung vom Netz trennen; ein weiches, trockenes Tuch verwenden
Sicherheit	Lüftungsschlitze nicht blockieren; Feuchtigkeit vermeiden; bei Gewitter vom Netz trennen
Ersatzteile und Reparierbarkeit	Verwenden Sie vom Hersteller angegebene Teile; Reparatur durch qualifizierten Techniker
Mitgeliefertes Zubehör	Fernbedienung, AAA-Batterien (2)

Häufig gestellte Fragen - AV21BT70EP JVC

Wie schließe ich ein externes Gerät (DVD-Player, Spielkonsole) an?

Schließen Sie das Gerät an einen der Scart-Anschlüsse (AV-1 oder AV-2) oder am vorderen AV-Eingang (AV-3) über RCA-Kabel an. Drücken Sie die AV-Taste auf der Fernbedienung, um den entsprechenden Eingangsmodus auszuwählen.

Wie führe ich den automatischen Sendersuchlauf durch?

Beim ersten Einschalten führt Sie das APS-System. Andernfalls gehen Sie zum Menü INSTALLATION > PROGRAM., wählen Sie AUTO MEMO. und bestätigen Sie. Der Fernseher speichert automatisch alle verfügbaren Sender.

Wie verwende ich den Teletext?

Drücken Sie die Teletext-Taste auf der Fernbedienung. Stellen Sie den VCR/DVD-Schalter auf Text. Geben Sie die Seitenzahl mit den Zifferntasten ein. Verwenden Sie die Farbtasten für Fastext/Toptext.

Was tun, wenn der Fernseher nicht angeht?

Überprüfen Sie, ob das Netzkabel in eine 220-240 V Steckdose eingesteckt ist. Drücken Sie den vorderen Netzschalter, um den Standby-Modus zu verlassen. Wenn die rote Anzeige leuchtet, verwenden Sie die Fernbedienung oder die Tasten auf der Vorderseite, um das Gerät einzuschalten.

Wie reinige ich den Bildschirm des Fernsehers?

Trennen Sie den Fernseher vom Netz. Verwenden Sie ein weiches, trockenes Tuch, um den Bildschirm abzuwischen. Verwenden Sie niemals flüssige oder scheuernde Reinigungsmittel.

Wie aktiviere ich die Kindersicherung?

Drücken Sie MENU, gehen Sie zu SPECIF., wählen Sie VERROUILLAGE und aktivieren Sie es mit den Tasten ◀/▶. Nach der Aktivierung funktionieren nur noch die Fernbedienung und der vordere Netzschalter.

Wie stelle ich Ton und Bild ein?

Drücken Sie MENU und wählen Sie dann TON oder BILD. Verwenden Sie die Tasten P ∧/∨ zum Navigieren und ◀/▶ zum Anpassen der Parameter (Lautstärke, Bässe, Höhen, Balance, Helligkeit, Kontrast usw.).

Wie setze ich die Bildeinstellungen auf Standard zurück?

Drücken Sie die STANDARD-Taste auf der Fernbedienung, wenn kein Menü angezeigt wird. Dadurch werden die aktuellen BILD-Menüeinstellungen (außer dem Bildmodus) zurückgesetzt.

Die Fernbedienung funktioniert nicht mehr, was tun?

Überprüfen Sie, ob der VCR/DVD-Schalter auf der richtigen Position steht. Ersetzen Sie die Batterien durch neue AAA-Batterien. Wenn das Problem weiterhin besteht, verwenden Sie die Tasten an der Vorderseite des Fernsehers.

Wie schalte ich den Ton vorübergehend aus?

Drücken Sie die Stummschalttaste (gekennzeichnet durch einen durchgestrichenen Lautsprecher) auf der Fernbedienung. Um den Ton wieder einzuschalten, drücken Sie erneut diese Taste oder eine Lautstärketaste.

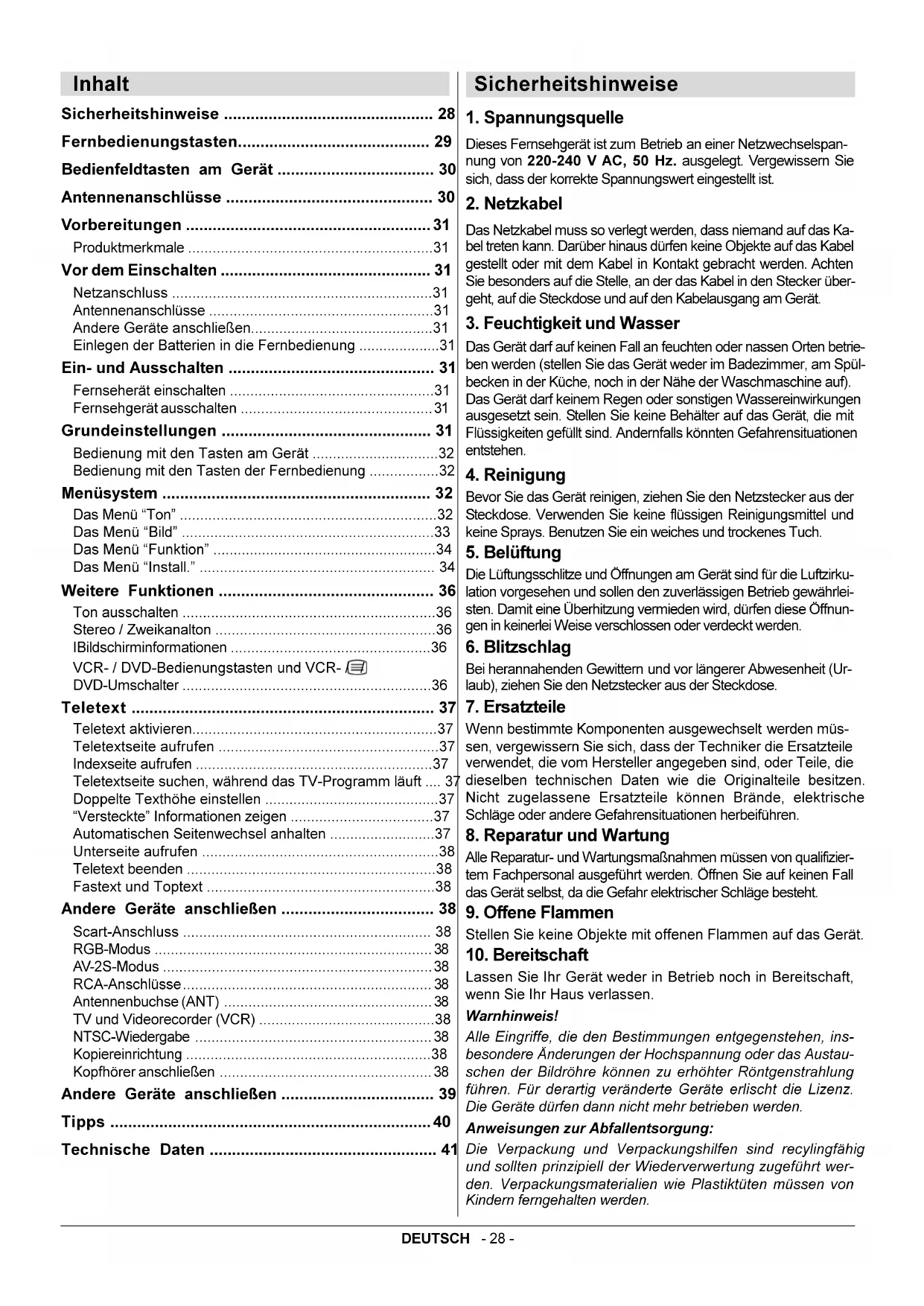

BEDIENUNGSANLEITUNG AV21BT70EP JVC

Sicherheitshinweise 28

Fernbedienungstasten.... 29

Bedienfeldtasten am Gerät 30

Vor dem Einschalten 31

Netzanschluss 31

Andere Geräte anschließen....31

Einlegen der Batterien in die Fernbedienung ....31

Ein- und Ausschalten 31

Fernseherät einschalten ....31

Fernsehgerät ausschalten 31

Grundeinstellungen 31

Bedienung mit den Tasten am Gerät 32

Bedienung mit den Tasten der Fernbedienung ....32

Menüsystem 32

Das Menü "Ton" 32

Das Menü "Bild" 33

Das Menü "Funktion" 34

Das Menü "Install." 34

Weitere Funktionen 36

Ton ausschalten 36

Stereo / Zweikanalton 36

IBildschirminformationen 36

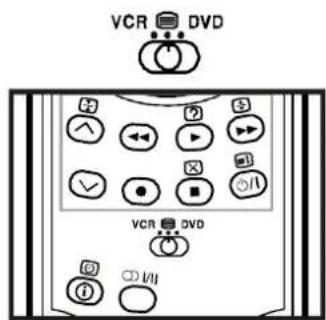

VCR- / DVD-Bedienungstasten und VCR-

DVD-Umschalter 36

Teletext 37

Teletext aktivieren....37

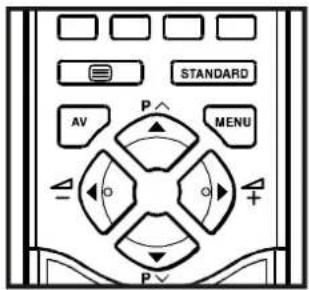

Teletextseite aufrufen 37

Indexseite aufrufen 37

Teletextseite suchen, während das TV-Programm läuft .... 37

Doppelte Texthöhe einstellen 37

"Versteckte" Informationen zeigen 37

Automatischen Seitenwechsel anhalten ....37

Unterseite aufrufen 38

Teletext beenden 38

Fastext und Toptext ....38

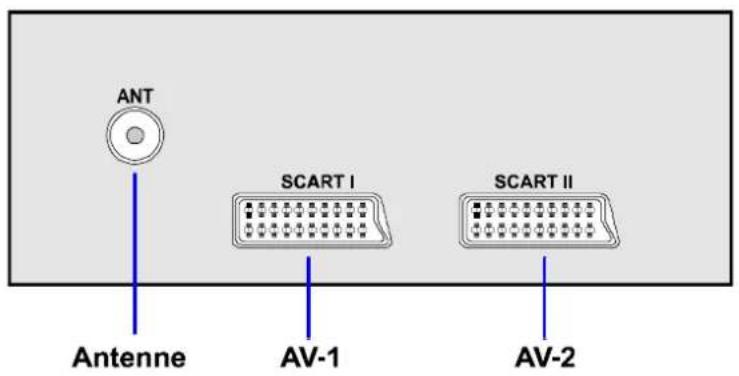

Andere Geräte anschließen 38

Scart-Anschluss 38

RGB-Modus 38

AV-2S-Modus 38

RCA-Anschlüsse....38

Antennenbuchse (ANT) 38

TV und Videorecorder (VCR) 38

NTSC-Wiedergabe 38

Kopiereinrichtung ....38

Kopfhörer anschließen 38

Andere Geräte anschließen 39

Tipps 40

Technische Daten 41

Sicherheitshinweise

1. Spannungsquelle

Dieses Fernsehgerät ist zum Betrieb an einer Netzwechselspannung von 220-240 V AC, 50 Hz. ausgelegt. Vergewissem Sie sich, dass der korrekte Spannungswert eingestellt ist.

2. Netzkabel

Das Netzkabel muss so verlegt werden, dass niemand auf das Kabel treten kann. Darüber hinaus dürfen keine Objekte auf das Kabel gestellt oder mit dem Kabel in Kontakt gebracht werden. Achten Sie besonders auf die Stelle, an der das Kabel in den Stecker übergeht, auf die Steckdose und auf den Kabelausgang am Gerät.

3. Feuchtigkeit und Wasser

Das Gerät darf auf keinen Fall an feuchten oder nassen Orten betrieben werden (stellen Sie das Gerät weder im Badezimmer, am Spülbecken in der Küche, noch in der Nähe der Waschmaschine auf). Das Gerät darf keinem Regen oder sonstigen Wassereinwirkungen ausgesetzt sein. Stellen Sie keine Behälter auf das Gerät, die mit Flüssigkeiten gefüllt sind. Andernfalls könnten Gefahrensituationen entstehen.

4. Reinigung

Bevor Sie das Gerät reinigen, ziehen Sie den Netzstecker aus der Steckdose. Verwenden Sie keine flüssigen Reinigungsmittel und keine Sprays. Benutzen Sie ein weiches und trockenes Tuch.

5. Belüftung

Die Lüftungsschlitze und Öffnungen am Gerät sind für die Luftzirkulation vorgesehen und sollen den zuverlässigen Betrieb gewährleisten. Damit eine Überhitzung vermieden wird, dürfen diese Öffnungen in keinerlei Weise verschlossen oder verdeckt werden.

6. Blitzschlag

Bei herannahenden Gewittern und vor längerer Abwesenheit (Urlaub), ziehen Sie den Netzstecker aus der Steckdose.

7. Ersatzteile

Wenn bestimmte Komponenten ausgewechselt werden müssen, vergewissern Sie sich, dass der Techniker die Ersatzteile verwendet, die vom Hersteller angegeben sind, oder Teile, die dieselben technischen Daten wie die Originalteile besitzen. Nicht zugelassene Ersatzteile können Brände, elektrische Schläge oder andere Gefahrensituationen herbeiführen.

8. Reparatur und Wartung

Alle Reparatur- und Wartungsmaßnahmen müssen von qualifiziertem Fachpersonal ausgeführt werden. Öffnen Sie auf keinen Fall das Gerät selbst, da die Gefahr elektrischer Schläge besteht.

9. Offene Flammen

Stellen Sie keine Objekte mit offenen Flammen auf das Gerät.

10. Bereitschaft

Lassen Sie Ihr Gerät weder in Betrieb noch in Bereitschaft, wenn Sie Ihr Haus verlassen.

Warnhinweis!

Alle Eingriffe, die den Bestimmungen entgegenstehen, insbesondere Änderungen der Hochspannung oder das Austauschen der Bildröhre können zu erhöhter Röntgenstrahlung führen. Für derartig veränderte Geräte erlischt die Lizenz. Die Geräte dürfen dann nicht mehr betrieben werden.

Anweisungen zur Abfallentsorgung:

Die Verpackung und Verpackungshilfen sind recyclingfähig und sollten prinzipiell der Wiederverwertung zugeführt werden. Verpackungsmaterialien wie Plastiktüten müssen von Kindern ferngehalten werden.

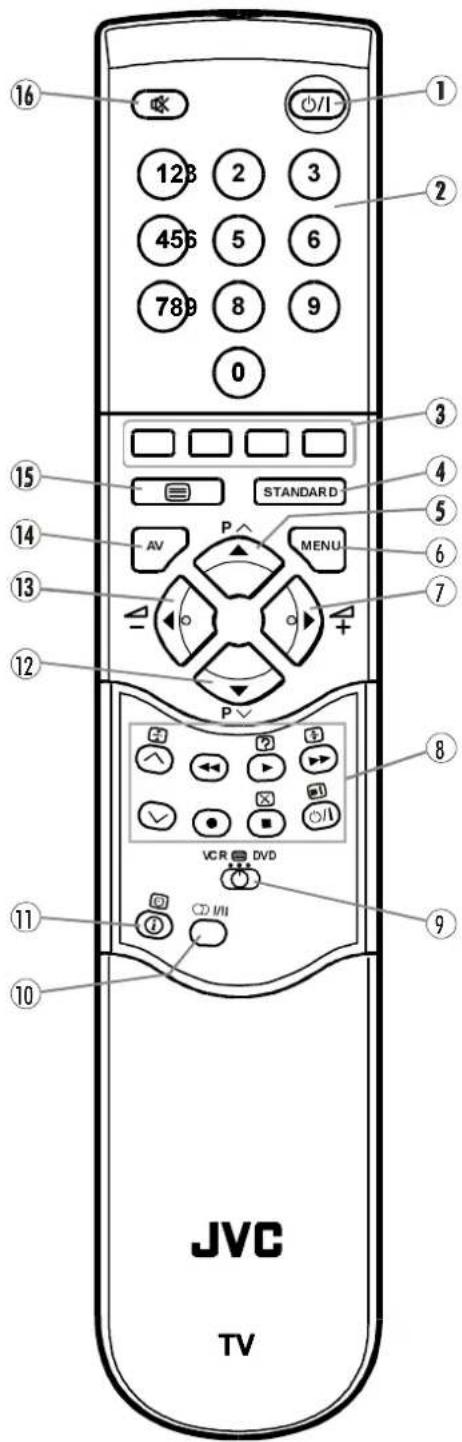

Fernbedienungstasten

① Béreitschaft / Ein-Aus
② 0 - 9 = Direktprogramm
③ Farbtasten
④ Taste für Standardeinstellungen
⑤ ▲) Programm aufwärts (Nach oben)
⑥ MENU = Menü-Taste
⑦ ▶() ≠ Nach rechts / Lautstärke lauter

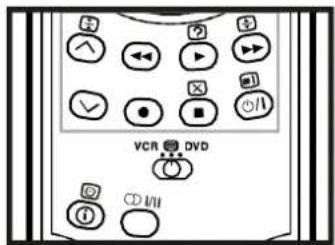

⑧ Teletext- / VCR- / DVD-Bedienungstasten
⑨ = VCR - / / DVD Schalter
10 = Stereo / Zweikanalton
11 Informationstaste
12 ▼)Programm abwärts (Nach unten)
13 ) Nach links / Lautstärke leiser
⑭ AV = AV-Taste
15 Teletext-Taste
16 Ton aus (Stummschalten)

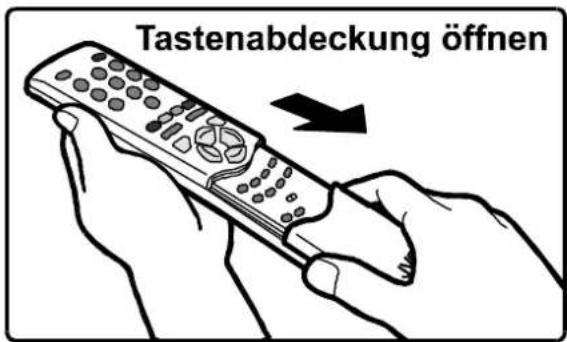

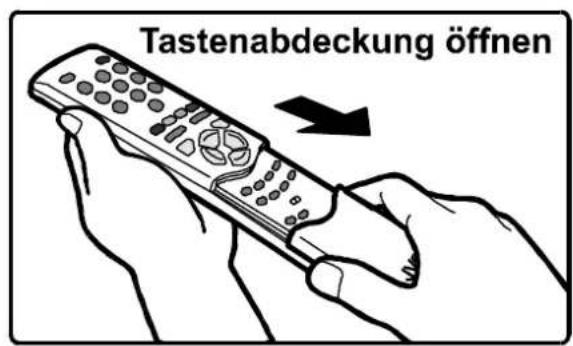

Tastenabdeckung öffnen

16 123 2 3 456 5 6 789 8 9 0 15 STANDARD AV MENU 13 12 P VCR DVD 11 CD I/II 10 JVC TV

VORSICHT GEFAHR ELEKTRISCHER SCHLÄGE

Mit dem Blitzsymbol in dem Dreieck soll der Benutzer vor gefährlicher Hochspannung im Inneren des Gerätes gewarnt werden. Es besteht die Gefahr eines elektrischen Schlages!

Das Ausrufezeichen in dem Dreieck soll den Benutzer auf wichtige Bedienungs-, Wartungs- und Reparaturhinweise in den mitgelieferten Dokumenten aufmerksam machen.

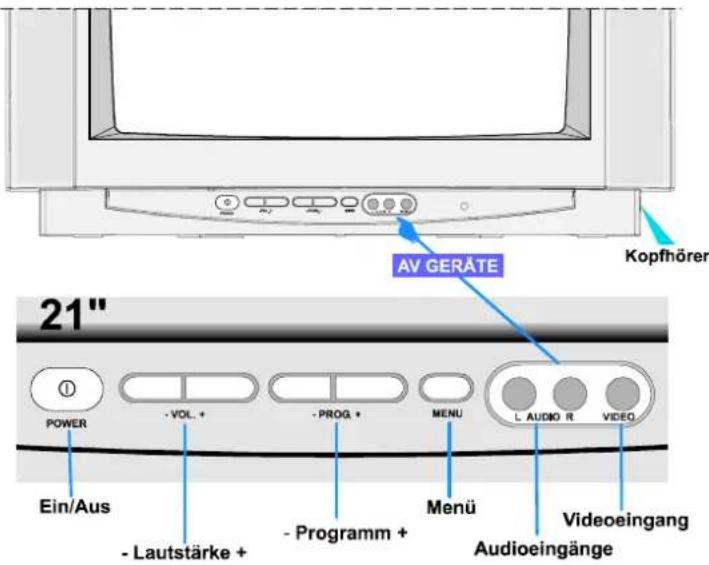

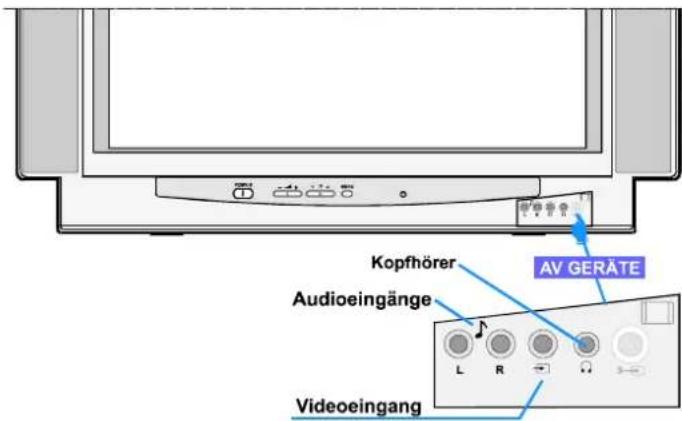

Bedienfeldtasten am Gerät

AV GERÄTE 21" POWER -VOL. + -PROG. + MENU L AUDIO R VIDEO. Ein/Aus -Lautstärke + -Programm + Menü Audioeingänge Kopfhörer

Kopfhörer Audioeingänge AV GERÄTE L R Videoeingang

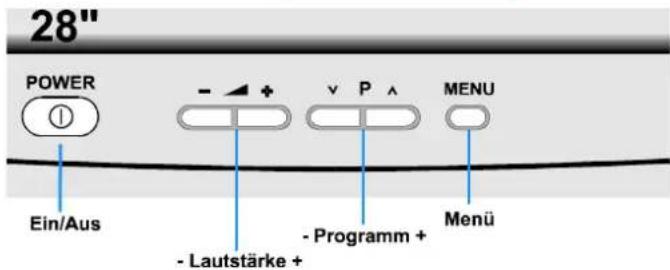

28" POWER Ein/Aus - Lautstärke + - Programm + MENU - P ∧

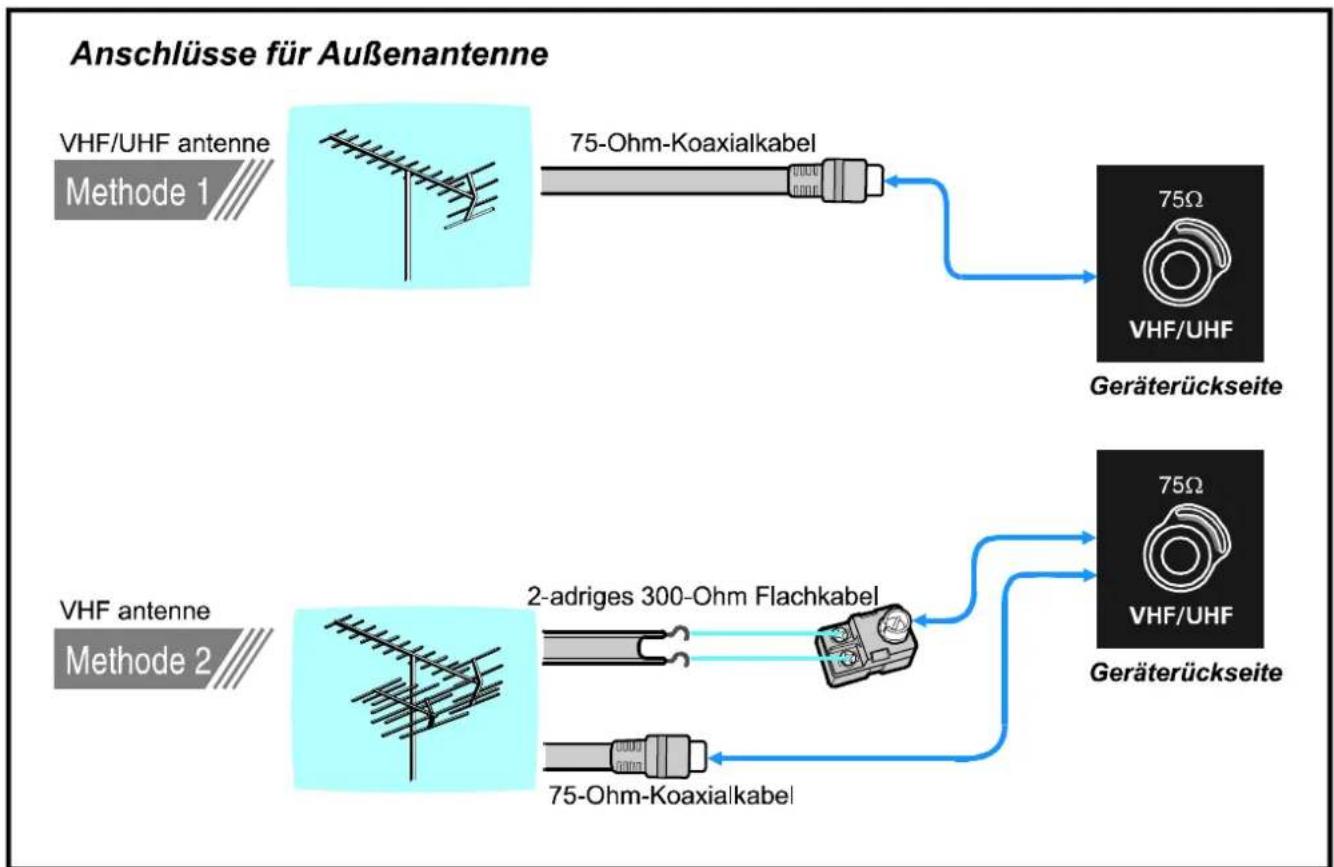

Antennenanschlüsse

Vorbereitungen

Stellen Sie das Fernsehgerät auf eine feste, stabile Fläche.

Sorgen Sie für ausreichende Belüftung. Halten Sie nach allen Seiten des Gerätes mindestens 10 cm Abstand. Legen Sie keine Objekte auf das Gerät, um Störungen und Sicherheitsprobleme zu vermeiden.

Produktmerkmale

• Farbfernsehgerät mit Fernbedienung
- Auf 100 Programmplätzen können VHF-, UHF- oder Kabelkanäle programmiert werden.
• Abstimmung von Kabelkanälen
- Sehr einfache TV-Bedienung über benutzerfreundliche Menüführung
- Verfügt über zwei Scart-Anschlüsse für externe Geräte (z.B. Video, Videospiele, Audiogeräte usw.)
- Front-AV-Eingang verfügbar
- Stereosysteme (Deutsch + Nicam) sind verfügbar.
- Komplette Teletext-Funktion (Fastext, Toptext)
• Kopfhöreranschluss
• Direkter Zugriff auf Programme
• A.P.S. (Automatisches Programmiersystem)
- Jedes Programm kann mit einem Namen bezeichnet werden.
- Automatische Abstimmung auf- und abwärts
- Sleep Timer (automatische Abschaltuhr)
- Automatisches Abschalten der Lautsprecher, wenn kein Empfang stattfindet
- 5 Minuten nach Ende der Übertragung (Programmschluss) schaltet das Fernsehgerät automatisch auf Bereitschaft.

Vor dem Einschalten

Netzanschluss

WICHTIGER HINWEIS: Das Gerät ist für eine Betriebsspannung von 220-240 V AC, 50 Hz. Wechselstrom ausgelegt.

- Nach dem Auspacken warten Sie, bis das Gerät Raum temperatur erreicht hat, bevor Sie es an den Netzstrom anschließen.

Antennenanschlüsse

- Schließen Sie den Antennenstecker an die Antennenbuchse auf der Rückseite des Fernsehgeräts an.

Andere Geräte anschließen

Siehe "Andere Geräte anschließen" auf Seite 39.

- Beachten Sie bitte auch die Bedienungsanleitungen der anderen Geräte.

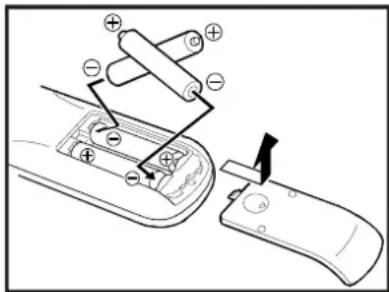

Einlegen der Batterien in die Fernbedienung

• Ziehen Sie die Batterieabdeckung auf der Rückseite d'Fernbedienung vorsichtig hoch, und nehmen Sie diese von dem Batteriefach ab.
• Legen Sie zwei Batterien vom Typ AAA (R03) oder gleichwertige Batterien ein.
• Befestigen Sie die Batterieabdeckung wieder auf den Batteriefach.

HINWEIS: Nehmen Sie die Batterien aus der Fernbedienung heraus, wenn das Gerät längere Zeit nicht benutzt wird. Die Fernbedienung könnte durch auslaufende Batterien beschädigt werden.

Ein- und Ausschalten

Sie können Ihr Fernseherät sowohl mit der Fernbedienung als auch mit den Tasten am Gerät bedienen.

Fernseherät einschalten

Schalten Sie Ihr Fernsehgerät mit den folgenden beiden Bedienungsschritten ein:

1- Drücken Sie den Netzschalter an der Vorderseite des Fernsehgeräts. Das Fernsehgerät schaltet auf Bereitschaft. Die rote Kontrolllampe unter dem Bildschirm leuchtet.

2-So schalten Sie das Fernsehgerät aus dem Bereitschaftsmodus ein:

Drücken Sie entweder eine der Zifferntasten auf der Fernbedienung, um eine bestimmte Programmnummer aufzurufen, oder

betätigen Sie die Taste "Bereitschaft / Ein-Aus" oder die Ta- sten "Programm aufwärts/abwärts" an der Gerätefront bzw. auf der Fernbedienung, so dass das Fernsehgerät eingeschaltet wird und statt der roten die grüne Lampe leuchtet.

Fernsehgerät ausschalten

• Drücken Sie auf der Fernbedienung die Bereitschaftstaste. Das Fernsehgerät schaltet auf Bereitschaft, und statt der grünen Lampe leuchtet die rote; oder
• Betätigen Sie den Netzschalter an der Vorderseite des Fernsehgeräts.

Grundeinstellungen

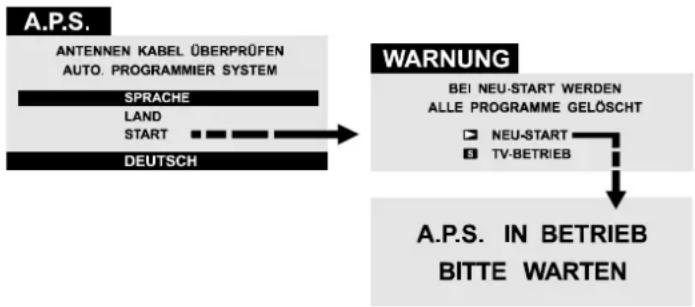

Wenn Sie das Fernsehgerät zum ersten Mal einschalten, wird folgende Meldung angezeigt: "Please check antenna cable Auto. Programming System" (ANTENNEN KABEL ÜBERPRÜFEN AUTO. PROGRAMMIER SYSTEM).

1- Wählen Sie mit der Taste "P oder " die Option Sprache, und betätigen Sie anschließend die Taste " oder ", um eine Menüsprache auszuwählen.
2- Wählen Sie mit der TasteP“◀ oder “”Pdie Option Land, und betätigen Sie anschließend die Taste “◀” oder “▶”, um das Land einzustellen, in dem Sie sich gerade befinden.
3- Wählen Sie mit der TasteP“入 oder “”P die Option Start, und betätigen Sie anschließend die Taste “◀” oder “▶”, um die automatische Programmierung (APS) zu starten.

Das APS (Automatisches Programmiersystem) speichert die empfangenen Fernsehsender automatisch unter den Programmnummern Ihres Fernsehgeräts. Während des APS-Vorgangs wird folgende Meldung angezeigt: "A. P. S. IN BE-TRIEB. BITTE WARTEN". Nach abgeschlossenem APS-Vorgang wird das Menü Programm. angezeigt.

Wenn Sie den APS-Vorgang abbrechen möchten, betätigen Sie die Taste Standard.

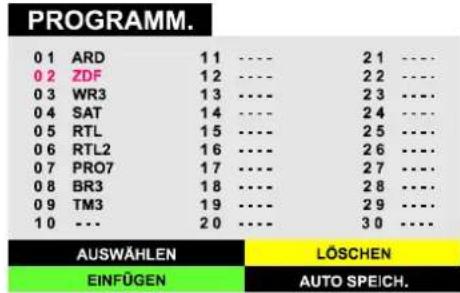

In dem Menü Programm. haben Sie die Möglichkeit, Sender zu löschen, Sender unter einer Programmnummer einzufügen oder den APS-Vorgang erneut zu starten.

Näheres dazu finden Sie im Abschnitt Das Menü "Programm." (Programmieren) auf Seite 35.

4- Betätigen Sie die Taste Standard, um die Grundeinstellungen abzuschließen.

Wenn die Grundeinstellungen abgeschlossen sind, können Sie die Programmnummern ändern oder neue Sender manuell programmieren. Näheres dazu finden Sie im Abschnitt Das Menü "Abstimm." auf Seite 34.

Wenn die Meldung "ANTENNEN KABEL ÜBERPRÜFEN AUTO. PROGRAMMIER SYSTEM" nicht angezeigt wird, folgen Sie den Anweisungen im Abschnitt Das Menü "TV-Einst." (Einstellungen) auf Seite 35, um eine Menüsprache auszuwählen und das Land einzustellen, in dem Sie sich befinden. Befolgen Sie anschließend die Anweisungen im Abschnitt Das Menü "Programm." (Programmieren) auf Seite 35, um die Funktion Autospeich anzuwenden.


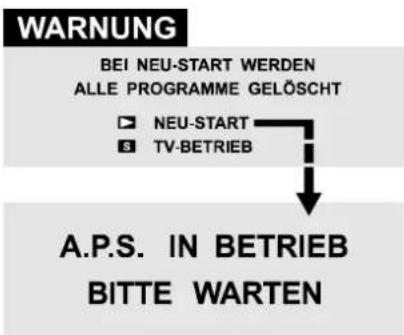

    F["WARNUNG"] --> G["BEI NEU-START WERDEN ALLE PROGRAMME GELÖSCHT"]
    G --> H["NEU-START"]
    G --> I["TV-BETRIEB"]
    H --> J["A.P.S. IN BETRIEB BITTE WARTEN"]
    I --> J

Bedienung mit den Tasten am Gerät

Mit den Tasten an der Vorderseite des Geräts können Sie die Lautstärke einstellen und die Programme auswählen.

Lautstärkereglung

- Betätigen Sie die Taste - Volume, um die Lautstärke zu verringern, oder Volume + um die Lautstärke zu erhöhen. Eine Lautstärkeskala wird am Bildschirm angezeigt.

Programmauswahl

- Betätigen Sie die Taste Programm +, um die nächsthöhere Programmnummer auszuwählen, oder Programm -, um die vorige Programmnummer auszuwählen.

Hauptmenü aufrufen

- Betätigen Sie die Taste Menu, um das Hauptmenü aufzurufen. Vom Hauptmenü aus wählen Sie mit der Taste Programm+ oder Programm- ein Untermenü aus. Rufen Sie mit der Taste Volume + oder -Volume das ausgewählte Untermenü auf. Anweisungen zur Bedienung der Menüs finden Sie in dem Abschnitt Menüsystem in dieser Bedienungsanleitung.

Bedienung mit den Tasten der Fernbedienung

Mit der Fernbedienung Ihres Fernsehgeräts können Sie alle Funktionen den von Ihnen ausgewählten Modells steuern. Die Funktionen werden zusammen mit dem Menüsystem Ihres Fernsehgeräts beschrieben.

Die Funktionen, die Sie außerhalb des Menüsystems bedienen, sind nachfolgend beschrieben.

Lautstärkereglung

Betätigen Sie die Taste "4", um die Lautstärke zu erhöhen.

Betätigen Sie die Taste "um die Lautstärke zu verringern.

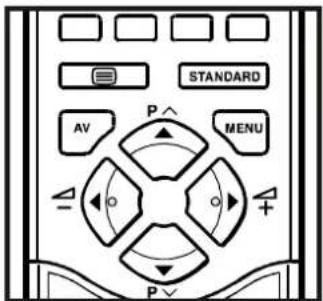

STANDARD AV P MENU +

Programmwahl

(Voriges oder nächstes Programm)

• Drücken Sie die Taste P um die vorige Programmnummer aufzurufen.
• Drücken Sie die Taste "P um die nächste Programmnummer aufzurufen.

Direkte Programmwahl

Wählen Sie mit den Zifferntasten auf der Fernbedienung eine Programmnummer zwischen 0 und 9 aus. Nach kurzer Verzögerung schaltet das Fernsehgerät auf das gewählte Programm.

Wenn Sie die erste Zifferntaste gedrückt haben, wird die zweite Stelle der Programmnummer zwei Sekunden lang mit dem Platzhalter '-' angezeigt. Um Programme zwischen 10 und 99 aufzurufen, drücken Sie die entsprechenden Zifferntasten nacheinander, bevor der Platzhalter '-' für die zweite Stelle wieder ausgeblendet wird. (Beispiel: Um Programm 27 aufzurufen, drücken Sie erst die 2, und während die Programmnummer als '2-' angezeigt wird, drücken Sie die 7.)

Menüsystem

Ihr Fernsehgerät ist mit einem Menüsystem ausgestattet. Rufen Sie im Hauptmenü eines der vier Menüs (Ton, Bild, Funktion und Install.) auf.

1- Betätigen Sie die Taste Menu, um das Hauptmenü aufzurufen. Im Hauptmenü sind die Menünamen aufgeführt.
2- Wählen Sie mit der Taste "P ∧" oder "P ∨" eines der Menüs aus, und betätigen Sie anschließend die Taste◀" oder ►", um das ausgewählte Menü aufzurufen.

- Um das betreffende Menü wieder zu verlassen, betätigen Sie die Taste Standard.

• Um zum vorigen Menü zurückzukehren, betätigen Sie die Taste Menu.
• Um sich über die Bedienung eines Menüs zu informieren, rufen Sie das Menü “ ⓘ” auf. Betätigen Sie dazu die Taste “ ⓘ”, während das zu bedienende Menü angezeigt ist.

Das Menü "Ton"

Toneinstellungen ändern

- Betätigen Sie die Taste Menu. Sie befinden sich im Hauptmenü. Im Hauptmenü wählen Sie mit der Taste "P" oder "P √" die Option Ton aus, und rufen Sie mit der Taste "◀" oder "▶" das Menü Ton auf.

oder

- Rufen Sie durch Betätigen der roten Taste das Menü Ton direkt auf.

Lautstärke einstellen

Wenn Sie sich im Menü Ton befinden, ist Lautstärke als erste Option ausgewählt.

• Drücken Sie die Taste “”, um die Lautstärke zu erhöhen.
• Drücken Sie die Taste “◀”, um die Lautstärke zu verringern.

TON LAUTSTÄRKE BÄSSE HÖHEN BALANCE EFFEKT

Bässe einstellen

• Wählen Sie mit der Taste P "oder " " Die Option Bässe.
• Drücken Sie die Taste "▶", um den Basspegel zu erhöhen.
• Drücken Sie die Taste "◀", um den Basspegel zu verringern.

TON LAUTSTÄRKE BÄSSE HÖHEN BALANCE EFFEKT 9: ......

Höhen einstellen

• Wählen Sie mit der Taste "P ∧" oder "P ∨" die Option Höhen.
• Drücken Sie die Taste "▶", um mehr Höhen einzustellen.
• Drücken Sie die Taste “◀”, um die Höhen zu verringern.

TON LAUTSTÄRKE BÄSSE HÖHEN BALANCE EFFEKT

Balance einstellen

• Wählen Sie mit der Taste "P ∧" oder "P ∨" die Option Balance.
• Um die Balance nach rechts zu verschieben, betätigen Sie die Taste "▶".
• Um die Balance nach links zu verschieben, betätigen Sie die Taste "◀".

TON LAUTSTÄRKE BÄSSE HÖHEN BALANCE EFFEKT

Effekt einstellen

Mit dieser Funktion aktivieren bzw. deaktivieren Sie den Klangeffekt. Durch Betätigen der Taste "◀ oder "▶schalten Sie diese Funktion ein bzw. aus. Wenn als aktuelles Klangsystem Mono eingestellt ist und Sie den Effekt auf Ein schalten, wird der Klang wie Stereo wiedergegeben. Wenn als aktuelles Klangsystem Stereo eingestellt ist und Sie den Effekt einschalten, gewinnt der Klang an räumlicher Tiefe. Ist der Effekt ausgeschaltet, so bleibt der Originalklang in Mono und Stereo erhalten.

TON LAUTSTÄRKE BÄSSE HÖHEN BALANCE EFFEKT © EIN / AUS

Das Menü "Bild"

Bildeinstellungen ändern

• Betätigen Sie die Taste Menu. Sie befinden sich im Hauptmenü. Im Hauptmenü wählen Sie mit der Taste "P" oder "P ∨" die Option Bild aus, und rufen Sie mit der Taste "◀" oder "▶" das Menü Bild auf.
  oder

- Rufen Sie durch Betätigen der grünen Taste das Menü Bild direkt auf.

Helligkeit einstellen

• Im Menü Bild ist die Helligkeit als erste Option ausgewählt.
• Drücken Sie die Taste ►", um die Helligkeit zu erhöhen.
• Drücken Sie die Taste “◀”, um die Helligkeit zu verringern.

BILD HELLIGKEIT FARBSTÄRKE KONTRAST BILDSCHÄRFE FARBTON BILD MODUS

Farbstärke einstellen

• Wählen Sie mit der Taste P "oder " " Die Option Farbstärke aus.
• Drücken Sie die Taste ▶, um die Farbstärke zu erhöhen.
• Drücken Sie die Taste “◀”, um die Farbstärke zu verringern.

BILD HELLIGKEIT FARBSTÄRKE KONTRAST BILDSCHÄRFE FARBTON BILD MODUS

Kontrast einstellen

• Wählen Sie mit der Taste P "oder " " Die Option Kontrast.
• Drücken Sie die Taste "▶", um den Kontrast zu erhöhen.
• Drücken Sie die Taste "◀", um den Kontrast zu verringern.

BILD HELLIGKEIT FARBSTÄRKE KONTRAST BILDSCHÄRFE FARBTON BILD MODUS

Bildschärfe einstellen

• Wählen Sie mit der Taste P "oder " " die Option Bildschärfe.
• Drücken Sie die Taste ►, um die Bildschärfe zu erhöhen.
• Drücken Sie die Taste “◀”, um die Bildschärfe zu verringern.

BILD HELLIGKEIT FARBSTÄRKE KONTRAST BILDSCHÄRFE FARBTON BILD MODUS

Farbton einstellen (nur AV-Modus)

• Wählen Sie mit der Taste "P ∧" oder "P ∨" die Option Farbton.
• Drücken Sie die Taste ▶", um den Farbton zu intensivieren.
• Drücken Sie die Taste 🔔", um den Farbton abzuschwächen. Die Funktion Farbton steht nur bei NTSC 3.58/4.43-Wiedergabe im AV-Modus zur Verfügung. Bei anderen Farbnormen ist sie unwirksam.

BILD HELLIGKEIT FARBSTÄRKE KONTRAST BILDSCHÄRFE FARBTON BILD MODUS

Bild Modus einstellen

Mit dieser Funktion wird das Bildformat an die aktuelle Übertragung angepasst.

• Wenn die Einstellung Auto ausgewählt ist, wird das Bildformat entsprechend der Übertragung automatisch geändert.
• Wenn Sie die Einstellung 4:3 wählen, wird das Seitenverhältnis auf 4:3 angepasst.
• Wenn Sie die Einstellung 16:9 wählen, wird das Seitenverhältnis auf 16:9 angepasst.

Jedes Programm verfügt über einen eigenen Bildmodus. Wenn Sie den Bildmodus für ein bestimmtes Programm speichern, bleibt die Einstellung der anderen Programme unverändert.

BILD HELLIGKEIT FARBSTÄRKE KONTRAST BILDSCHÄRFE FARBTON BILD MODUS AUTO / 4:3 / 16:9

Das Menü "Funktion"

• Betätigen Sie die Taste Menu. Sie befinden sich im Hauptmenü. Im Hauptmenü wählen Sie mit der Taste "P oder "P √" die Option Funktion aus. Rufen Sie anschließend mit der Taste "◀" oder "▶" das Menü Funktion auf. oder
• Rufen Sie durch Betätigen der gelben Taste das Men Funktion direkt auf.

Sleep Timer

• In dem Menü Funktion ist Sleep Timer als erste Option ausgewählt.
• Mit den Tasten "◀" und "▶" können Sie den Sleep Timer auf folgende Einstellungen programmieren: Aus, 0:15, 0:30, 0:45, 1:00, 1:15, 1:30, 1:45, 2:00 Stunden. Das Fernsehgerät schaltet nach Ablauf des gewählten Zeitraums in den Bereitschaftsmodus.

FUNKTION SLEEP TIMER KINDERSICHER ⊕ AUS

Kindersicherung

In dem Menü Funktion wählen Sie mit der Taste "P" oder "P √" die Option Kindersicher auf. Mit den Tasten "◀" oder "▶" schalten Sie die Kindersicherung Ein oder Aus.

Wenn die Funktion ausgeschaltet ist, kann Ihr Fernsehgerät auf herkömmliche Weise bedient werden. Wenn die Funktion eingeschaltet ist, kann das Gerät nur über die Fernbedienung bedient werden. In diesem Fall sind alle Tasten an der Vorderseite des Fernsehgeräts außer Betrieb (mit Ausnahme des Netzschalters).

FUNKTION SLEEP TIMER KINDERSICHER AUS

Das Menü "Install."

Dieses Menü besteht aus den Untermenüs Abstimmung, Programm. (Programmieren) und TV Einst (Einstellungen).

- Betätigen Sie die Taste Menu. Sie befinden sich im Hauptmenü. Im Hauptmenü wählen Sie mit der Taste "P ∧" oder "P ∨" die Option Install. Rufen Sie anschließend mit der Taste "◀" oder "▶" das Menü Install. auf.

oder

- Rufen Sie durch Betätigen der blauen Taste das Menü Install. direkt auf.

INSTALL. ABSTIMMUNG ... PROGRAMM ... TV EINST ...

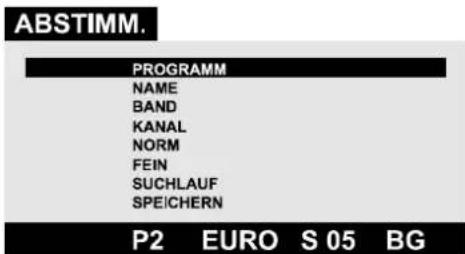

Das Menü "Abstimm."

Das Menü Abstimm. verwenden Sie zum manuellen Programmieren von Sendern auf den Programmplätzen des Fernsehgeräts oder zum Umstellen der aktuellen Programmplätze.

- Im Menü Install. wählen Sie die Option Abstimmung. Drücken Sie anschließend die Taste “◀ oder “ ” um das Menü Abstimm. aufzurufen.

ABSTIMM. PROGRAMM NAME BAND KANAL NORM FEIN SUCHLAUF SPEICHERN P2 EURO S 05 BG

So programmieren Sie einen Sender manuell auf einem Programmplatz:

1. Wenn Sie das Menü Abstimm. aufrufen, ist Programm als erste Option ausgewählt. Wählen Sie mit der Taste "◀" oder "▶" den Programmplatz aus, auf dem Sie den abgestimmten Sender speichern möchten. (Sie können auch mit den Zifferntasten die Programmnummer eingeben.)
2. Drücken Sie die Taste "P ∧" oder "P ∨", um die Option Band auszuwählen. Wählen Sie mit der Taste "√oder "Das Band aus, in dem sie den Sender suchen möchten.
3. Wählen Sie mit der Taste "P ∧" oder "P ∨" die Option Suchlauf aus. Drücken Sie die Taste "◀" oder "▶", um den Suchlauf zu starten. (Mit der Taste ▶" suchen Sie vorwärts. Mit der Taste "◀" suchen Sie rückwärts.)

Sollte der gefundene Sender nicht Ihrem Wunsch entsprechen, starten Sie durch Betätigen der Taste "◀ oder "▶den Suchlauf erneut.

Wenn Sie den Suchlauf anhalten möchten, bevor ein Sender gefunden wurde, drücken Sie die entgegengesetzte Pfeiltaste. Falls z.B. der Suchlauf in Vorwärtsrichtung mit der Taste "gestartet wurde, drücken Sie die Taste", um den Suchlauf anzuhalten.

Wenn Sie die Kanalnummer kennen, können Sie den gewünschten Sender auch direkt anwählen.

Gehen Sie mit der Taste "Roder" auf Die Option Kanal, um die Kanalnummer auszuwählen, oder geben Sie die Nummer direkt mit den Zifferntasten ein.

(Führen Sie Schritt 5 durch, um vor Auswahl der Kanalnummer die richtige Norm einzustellen.)

1. Um den neuen Sender zu benennen, betätigen Sie die Taste "P ∧" oder "P ∨", um die Option Name auszuwählen.

Wählen Sie mit der Taste "oder" die Position aus, und betätigen Sie anschließend die Taste "P ∧" oder "P, um einen Buchstaben auszuwählen.

1. Sollten Ton oder Bild unnormal sein, ändern Sie die Norm (Modulationssystem) für den neuen Sender.

Wählen Sie mit der Taste "P ∧" oder "P die Option Norm aus, und betätigen Sie anschließend die Taste "◀oder "", um die korrekte Norm einzustellen.

Die angegebene Kanalnummer ändert sich, wenn Sie die Norm umstellen.

1. Bei schlechtem Empfang sollten Sie den Sender feinabstimmen. Wählen Sie mit der Taste "P oder " die √ Option Fein, und betätigen Sie die Taste "◀" oder "▶", um den Sender genau abzustimmen.

2. Wenn Sie alles fertig eingestellt haben, speichern Sie die neuen Einstellungen für den Sender unter der ausgewählten Programmnummer. Wählen Sie mit der Taste "P ∧ oder "P ∨" die Option Speichern aus, und betätigen Sie anschließend die Taste "◀ oder "▶, um die Einstellungen zu speichern.

So ändern Sie die aktuellen Einstellungen der Programmplätze (z.B. Sendername):

1. Wählen Sie ohne Menü am Bildschirm die Programmnummer für den Programmplatz aus, den Sie ändern möchten.
2. Rufen Sie das Menü Abstimm. auf.
3. Folgen Sie dem Abschnitt über manuell Programmieren, und ändern Sie die Einstellungen für die gewählte Programmnummer.

Hinweis:

Wählen Sie die Programmnummer nicht unter dem Menüpunkt Programm im Menü Abstimm. aus. Wenn Sie die Programmnummer dort auswählen und die Einstellungen speichern, werden die aktuellen Einstellungen der gewählen Programmnummer storniert.

Das Menü "Programm." (Programmieren)

In dem Menü Programm. sind die Namen und Nummern der programmierten Sender aufgelistet. In diesem Menü können Sie Sender löschen, einfügen, benennen und automatisch Speichern.

Wählen Sie mit der Taste "P ∧" oder "P √" das Menü Programm. aus, und rufen Sie es mit der Taste "◀" oder "▶" auf. In dem Menü Programm. werden alle Sender mit den dazugehörigen Programmnummern und Namen angezeigt. Der jeweils eingestellte Sender wird rot angezeigt. Alle anderen Programmnummern bleiben schwarz. Zunächst blinkt Programmnummer 0. Sie können die blinkende Markierung mit den Tasten "P ∧", "P √", "◀" oder "▶" auf die gewünschte Nummer verschieben. Wenn Sie sich auf diese Weise über die Programmnummern bewegen, um das gewünschte Programm zu erreichen, werden die übergangenen Programme nicht eingestellt.

Sobald Sie die rote Taste drücken, wird der Sender unter der markierten Programmnummer gespeichert. Die blinkende Programmnummer wird rot angezeigt. Wieder können Sie die

blinkende Markierung mit den Tasten "P", "Poder◀" auf den Nummern verschieben.

PROGRAMM. 0 1 ARD 1 1 ---- 2 1 ---- 0 2 ZDF 1 2 ---- 2 2 ---- 0 3 WR3 1 3 ---- 2 3 ---- 0 4 SAT 1 4 ---- 2 4 ---- 0 5 RTL 1 5 ---- 2 5 ---- 0 6 RTL2 1 6 ---- 2 6 ---- 0 7 PRO7 1 7 ---- 2 7 ---- 0 8 BR3 1 8 ---- 2 8 ---- 0 9 TM3 1 9 ---- 2 9 ---- 1 0 --- 2 0 ---- 3 0 ---- AUSWÄHLEN LÖSCHEN EINFÜGEN AUTO SPEICH.

So löschen Sie einen Sender von einem Programmplatz:

• Bewegen Sie die blinkende Markierung auf den Sender, den Sie löschen möchten.
• Drücken Sie die gelbe Taste. Der entsprechende Sender wird gelöscht, und alle nachfolgenden Sender mit höherer Programmnummer rücken einen Programmplatz auf.

So fügen Sie einen Sender auf einem anderen Programmplatz ein:

• Verschieben Sie die Markierung auf den gewünschten Sender.
• Betätigen Sie die rote Taste, so dass der Sender am Bildschirm angezeigt wird.
• Verschieben Sie die Markierung auf die gewünschte Programmnummer. Wenn Sie jetzt die grüne Taste drücken, wird der angezeigte Sender unter dieser Programmnummer gespeichert. Wird der Sender auf einen niedrigeren Programmplatz umgestellt, rücken die Sender zwischen der vorigen und der aktuellen Position einen Programmplatz nach oben. Wird der Sender auf einen höheren Programmplatz umgestellt, so rücken die Sender zwischen der vorigen und der aktuellen Position um einen Programmplatz nach unten.

Autospeichern

Im Menü Autospeich haben Sie die Möglichkeit, die von Ihrem Fernsehgerät empfangenen Sender mit der APS-Funktion (Automatisches Programmiersystem) automatisch auf den Programmplätzen zu speichern.

1. Rufen Sie das Menü Programm. auf, und betätigen Sie die blaue Taste, um das Menü Autospeich aufzurufen. Die folgende Meldung wird angezeigt: "Bei Neu-Start werden alle Programme gelöscht".
2. Wenn Sie fortfahren möchten, starten Sie mit der Taste "die Programmierung. Die folgende Meldung wird nun angezeigt: "A.P.S. in Betrieb. Bitte warten". Das APS speichert die empfangenen Fernsehsender automatisch unter den Programmnummern Ihres Fernsehgeräts. Nach abgeschlossenem APS-Vorgang wird wieder das Menü Programm angezeigt.

Wenn Sie den APS-Vorgang abbrechen möchten, betätigen Sie die Taste Standard.

WARNUNG BEI NEU-START WERDEN ALLE PROGRAMME GELÖSCHT NEU-START TV-BETRIEB A.P.S. IN BETRIEB BITTE WARTEN

Das Menü "TV Einst." (Einstellungen)

In diesem Menü können Sie die Menüsprache, das Land, in dem Sie sich befinden, und die Signalquelle für den AV-2-Ausgang (SCART 2-Anschluss) einstellen.

- In dem Menü Install. wählen Sie mit der Taste "P ∧" oder "P √" die Option TV Einst.. Drücken Sie anschließend die Taste "◀" oder "▶", um das Menü TV Einst. aufzurufen.

TV EINST. SPRACHE LAND KOPIE DEUTSCH

Menüsprache einstellen

- In dem Menü TV Einst. wählen Sie die Option Sprache aus, und stellen Sie mit der Taste " " ode " " die gewünschte Sprache ein. Sobald Sie die Sprache geändert haben, werden alle Menüpunkte in der gewählen Sprache angezeigt.

STANDARD AV P MENU +

Land auswählen

- In dem Menü TV Einst. wählen Sie mit der Taste "P ∧" oder "P ∨" die Option Land. Ändern Sie die Ländereinstellung durch Betätigen der Taste "◀" oder "◀".

Externe Ausgabequelle einstellen

• In diesem Menü können Sie die interne oder externe Quelle für das Ausgangssignal am Scart 2-Anschluss einstellen.
• In dem Menü TV Einst. wählen Sie mit der TasR“ oder "P∨" die Option Kopie. Wählen Sie nun durch Betätigen der Taste “◀” oder “▶” das Signal aus, das am AV-2 (SCART 2)-Anschluss ausgegeben werden soll. Wählen Sie eine der folgenden Signalquellen aus: TV, AV-1 (SCART 1) oder AV-3 (AV GERÄTE).

Weitere Funktionen

Ton ausschalten

Um am Fernsehgerät den Ton auszuschalten, drücken Sie die Taste ✗. Das Gerät ist nun ohne Ton. Wenn Sie den Ton wiederherstellen möchten, betätigen Sie die Taste “ ✗” ∠ oder “ ✣”. Wenn Sie den Ton mit der Taste “ ✗” wieder einschalten, bleibt der zuvor eingestellte Lautstärkepegel erhalten.

Stereo / Zweikanalton

- Wenn der Fernsehsender, den Sie gerade empfangen, zweisprachig überträgt (z.B. Eurosport), können Sie mit der Taste "☐" zwischen Synchronisation und Originalton wählen.

- Bei schlechtem Stereo-Empfang können Sie von Stereo auf Mono umschalten, damit der Ton deutlicher und besser zu hören ist.

VCR DVD

Tastenabdeckung öffnen

IBildschirminformationen

Nach dem ersten Betätigen der Taste "①" wird der aktuelle Status Programmnummer, Sendername und Tonmodus angezeigt. Nach dem zweiten Tastendruck wird die aktuelle Uhrzeit angezeigt. Nach dem dritten Tastendruck wird die Bildschirmanzeige wieder ausgeblendet.

Uhrzeit anzeigen

• Wenn Sie ein Fernsehprogramm mit Teletext-Übertragung ansehen, drücken Sie zweimal die Taste "☐". Die aktuelle Uhrzeit wird aus dem Teletextsignal entnommen und oben rechts am Bildschirm angezeigt.
• Wenn Sie ein Programm ohne Teletext-Übertragung ansehen, wird an derselben Stelle nur ein blauer Kasten angezeigt.
• Die Uhrzeit wird wieder ausgeblendet, sobald Sie die Taste "💡" erneut betätigen.

Auch wenn Sie ein Menü aufrufen, wird die Uhrzeit ausgeblendet. Nach Verlassen des Menüs erscheint die Uhrzeit jedoch wieder auf dem Bildschirm.

Standardeinstellungen aufrufen

Sie haben die Möglichkeit, die aktuellen Einstellungen im Menü Bild auf die Standardeinstellungen zurückzusetzen (ausgenommen sind die Einstellungen für Bild Modus).

- Wenn kein Menü angezeigt wird, betätigen Sie die Taste Standard.

VCR-/DVD-Bedienungstasten und VCR-/DVD-Umschalter

Mit diesen Tasten können Sie einen JVC-Videorecorder oder DVD-Spieler bedienen. Die Tasten, die genauso aussehen, wie die Original-Fernbedienungstasten der jeweiligen Geräte, haben auch dieselbe Funktionsweise.

1. Setzen Sie den VCR-/☐/DVD-Umschalter auf die VCR- oder DVD-Position.

VCR

Wenn Sie einen Videorecorder bedienen, schalten Sie den Umschalter auf VCR.

DVD

Wenn Sie einen DVD-Spieler bedienen, schalten Sie den Umschalter auf DVD.

(Text)

Wenn Sie Teletext-Programme ansehen, schalten Sie den Umschalter auf Text).

1. Betätigen Sie die VCR-/DVD-Bedienungstasten, um Ihren Videorecorder oder DVD-Spieler zu bedienen.

Hinweis:

• Wenn Ihr Gerät kein JVC-Fabrikat ist, sind diese Taster nicht funktionsfähig.
• Auch wenn Sie ein JVC-Gerät besitzen, ist die Funktion dieser Tasten nicht bei allen Geräten gewährleistet.
• Mit den Tasten ∧ wählen Sie ein Fernsehprogramm aus, das der Videorecorder empfängt, oder ein Kapitel, das auf dem DVD-Spieler abgespielt wird.
• Bei einigen DVD-Spielern werden die Tasten / zum schnellen Vorlauf/ Rückwärtslauf und für die Auswahl der Kapitel verwendet. In diesem Fall sind die Tasten ◀/▶▶ ohne Funktion.

TELETEXT

Teletext ist ein Informationssystem, bei dem Texte auf Ihrem TV-Bildschirm angezeigt werden. Mit Teletext können Sie sich Informationsseiten über die Themen anzeigen lassen die Sie im Inhaltsverzeichnis (Index) finden.

Im Teletext-Modus steht die OCD-Funktion nicht zur Verfügung.

Kontrast-, Helligkeit- und Farbreglung sind im Textmodus nicht verfügbar; Lautstärkereglung ist möglich.

Teletext aktivieren

• Um Teletext zu aktivieren, wählen Sie einen TV-Sender aus, der Teletext überträgt.
• Betätigen Sie die Taste "TELETEXT). Normalerweise erscheint nun das Inhaltsverzeichnis (Index) am Bildschirm.
• Setzen Sie den VCR-/DVD-Umschalter auf die Position Text).

Tastenabdeckung öffnen

Teletextseite aufrufen

• Geben Sie mit den Zifferntasten die Nummer der gewünschten Teletextseite ein.
  Die gewählte Seitennummer wird oben links am Bildschirm angezeigt. Der Teletext-Seitenzähler sucht nun so lange, bis die ausgewählte Seite erreicht ist. Die gewünschten Informationen werden am Bildschirm angezeigt.
• Durch Betätigen der Taste "Pblättern Sie den Teletext jeweils eine Seite weiter.
• Durch Betätigen der Taste "Pblättern Sie den Teletext jeweils eine Seite zurück.
• Durch Betätigen der Taste "Pblattern Sie den Teletext jeweils eine Seite weiter.
• Durch Betätigen der Taste "Pblattern Sie den Teletext jeweils eine Seite zurück.

STANDARD AV P MENU P

Indexseite aufrufen

- Um die Seitennummer für den Index aufzurufen (normalerweise Seite 100), drücken Sie die Taste "☐i

Teletextseite suchen, während das TV-Programm läuft

- Wenn sich das Gerät im Teletext-Modus befindet, schalten Sie mit der Taste "☒n den TV-Modus um. Geben Sie im TV-Modus mit den Zifferntasten eine Seitennummer ein. Sobald Sie die letzte Ziffer der Seitennummer eingegeben haben, wird das blinkende " Symbol anstelle der Seitennummer angezeigt, bis die Seite gefunden ist. Dann wird statt des Symbols " wiederum die Seitennummer angezeigt. Durch Betätigen der Taste " können Sie sich nun die Seite anzeigen lassen.

Doppelte Texthöhe einstellen

• Drücken Sie die Taste "um die obere Hälfte der Seite in doppelter Schrifthöhe anzuzeigen.
• Drücken Sie die Taste "erneut, um die untere Hälfte der Seite in doppelter Schrifthöhe anzuzeigen.
• Um die gesamte Seite wieder in normaler Schrifthöhe anzuzeigen, drücken Sie nochmals die Taste "

"Versteckte" Informationen zeigen

• Auf Quiz- oder Spielseiten rufen Sie mit der Taste "die versteckten Antworten/ Lösungen auf.
• Wenn Sie die Taste ☐ nochmals drücken, sind die angezeigten Antworten wieder verborgen.

Automatischen Seitenwechsel anhalten

Die ausgewählte Teletextseite enthält möglicherweise mehr Informationen als der Bildschirm fassen kann. Die übrigen Informationen werden nach einer Verzögerungszeit angezeigt.

• Betätigen Sie die Taste " um den automatischen Seitenwechsel anzuhalten.
• Betätigen Sie die Taste "Erneut, um die nächste Seite anzuzeigen.

Unterseite aufrufen

Unterseiten sind Abschnitte von längeren Teletextseiten, die nur abschnittsweise am Bildschirm angezeigt werden können.

• Rufen Sie die gewünschte Teletextseite auf.
• Drücken Sie die Taste 📊
• Geben Sie mit den Zifferntasten vier Ziffern ein (z.B. 0001), um die gewünschte Unterseite aufzurufen.
• Wenn die ausgewählte Unterseite nicht nach kurzer Zeit angezeigt wird, drücken Sie die Taste "Das TV-Programmerscheint am Bildschirm.
• Wenn die gewählte Teletextseite aufgefunden ist, wird die Seitennummer rechts oben am Bildschirm angezeigt.
• Um die gewählte Teletextseite anzuzeigen, drücken Sie die Taste "☒"

Teletext beenden

- Drücken Sie die Taste "Der Bildschirm schaltet in den TV-Modus.

Fastext und Toptext

Der Teletext-Modus wird anhand des Übertragungssignals automatisch eingestellt.

Ihr Gerät unterstützt das Teletextsystem mit 8 gespeicherten Seiten. Wenn Sie eine Seite aufrufen, die sich im Speicher befindet, wird diese Seite ohne Suche sofort angezeigt.

• Durch Betätigen der Taste "Pblättern Sie den Teletext jeweils eine Seite weiter.
• Durch Betätigen der Taste "Pblättern Sie den Teletext jeweils eine Seite zurück.

Für Fastext und Toptext

Die Themenüberschrift für die Informationen ist möglicherweise farbig dargestellt oder befindet sich in einem farbigen Feld.

- Betätigen Sie die entsprechende rote, grüne, gelbe oder blaue Farbtaste, um die relevante Seite schnell aufzurufen.

Für Toptext

Bei vorhandener Toptext-Übertragung erscheinen farbige Schaltflächen in der Statuszeile.

Wenn keine Toptext-Übertragung stattfindet, ist die Statuszeile ausgeblendet.

Im Top-Modus werden die Seiten mit der Taste "Poder "P vor- bzw. zurückgeblättert. Wenn keine Toptext-Übertragung bei der Anwendung dieser Befehle verfügbar ist, wird der normale Suchlauf wirksam. Beispielsweise erscheint Seite 100 um eins größer als Seite 199. Connect the External Equipments.

Andere Geräte anschließen

Scart-Anschluss

Ihr Fernsehgerät ist mit zwei Scart-Anschlüssen ausgestattet. Wenn Sie externe Geräte anschließen möchten (z.B Video, Decoder usw.), die über Scart-Anschlüsse verfügen, verwenden Sie die Anschlüsse AV-1 (Scart 1) oder AV-2 (Scart 2).

RGB-Modus

Geräte, die RGB-Signale aussenden, schließen Sie an den AV-1-(Scart 1)-Anschluss an.

• Um aus diesen Geräten Bilder anzusehen, stellen Sie den RGB-Modus ein.
• Wenn der RGB-Modus nicht aktiv ist, schalten Sie diejenigen Komponenten aus, die RGB-Signale senden.

AV-2S-Modus

Wenn das an Ihrem Fernseher angeschlossene Gerät S-Video (Y/C)-Signale über einen Scart-Anschluss aussendet, erhalten Sie bessere Bildqualität, wenn Sie den AV-2S-Modus einstellen und das entsprechende Gerät an den AV-2 (Scart2) -Anschluss des Fernsehgeräts anschließen. Lesen Sie in der Bedienungsanleitung nach, ob das Gerät über die entsprechende Funktion verfügt.

RCA-Anschlüsse

Wenn das Gerät (z.B. ein Camcorder) über RCA-Ausgänge verfügt, schließen Sie es über Video- und Audiokabel an den AV-3 (AV GERÄTE)-Anschluss des Fernsehgeräts an.

- Wenn das Gerät eine Mono-Audiobuchse besitzt, schließen Sie es an die Audio-L-Buchse an.

Antennenbuchse (ANT)

Wenn das anzuschließende Gerät weder Scart- noch RCA-Anschlüsse besitzt, schließen Sie es mit einem Antennenkabel an die Antennenbuchse des Fernsehgeräts an. Näheres dazu erfahren Sie in den Bedienungsanleitungen der jeweiligen Geräte.

- Zum Speichern des Geräte-Testsignals lesen Sie den Abschnitt Das Menü "Abstimm." auf Seite 34, und speichern Sie das Signal unter der Programmnummer 0 oder zwischen 55 und 99. Sie können dann die Bilder aus diesem Gerät ansehen, wenn Sie die Programmnummer aufrufen, unter der das Testsignal gespeichert ist.

TV und Videorecorder (VCR)

• Schließen Sie den Videorecorder mit einem Antennenkabel an die Antennenbuchse (ANT) des Fernsehgeräts an.
• Schließen Sie den Videorecorder mit einem Scart-Kabel an den AV-1- oder AV-2-Anschluss an, oder schließen Sie ihn mit den Audio- und Videokabeln an den AV-3-Anschluss an.

NTSC-Wiedergabe

Schließen Sie den NTSC-Videorecorder an den Scart-/ RCA-Anschluss auf der Vorderseite des Fernsehgeräts an.

Drücken Sie anschließend die Taste AV, um den richtigen Modus (AV-1, RGB, AV-2, AV-2S oder AV3) einzustellen.

NTSC 3.58/4.43-Systeme werden im AV-Modus automatisch erkannt.

Kopiereinrichtung

Die Video- und Audio-Signale aus dem Fernsehgerät oder von den Eingängen AV-1 (Scart 1) oder AV-3 (AV GERÄTE) lassen sich auf einen Videorecorder überspielen, der am AV-2 (Scart 2)-Anschluss angeschlossen ist.

- Zum Einstellen der Ausgabequelle lesen Sie bitte den Abschnitt "Externe Ausgabequelle einstellen" auf Seite 36.

Kopfhörer anschließen

Zum Anschließen des Kopfhörers verwenden Sie den Stereo-Kopfhöreranschluss an Ihrem Fernsehgerät.

Andere Geräte anschließen

Bevor Sie andere Geräte anschließen

• Schalten Sie alle Geräte einschließlich Fernsehgerät aus.
• Lesen Sie die Bedienungsanleitungen der jeweiligen Geräte.

AV-Modus auswählen

Wenn Sie die Taste AV auf der Fernbedienung betätigen, können Sie einen der folgenden fünf AV-Modi (AV-1, RGB, AV-2, AV-2S und AV-3) auswählen.

- Um zum TV-Modus zurückzukehren, betätigen Sie wiederholt die Taste AV.

AV-1 (SCART 1)-Anschluss: 21-poliger Scart-Anschluss

• Video-Eingang, Audio L/R-Eingänge und RGB-Eingänge
• Fernsehausgänge (Video- und Audio-L/R)

AV-2 (SCART 2)-Anschluss: 21-poliger Scart-Anschluss

• Video-Eingang, S-VIDEO (Y/C)-Eingang und Audio L/R-Eingang
- Video- und Audio-L/R-Ausgänge (siehe "Externe Ausgabequelle einstellen" auf Seite 36.)

AV-3- (AV GERÄTE)-Anschluss: 3 RCA-Anschlüsse

• Video-Eingang und Audio-L/R-Eingänge

Camcorder Kopfhörer Audio Video Decoder Für Satellitenreceiver ANTENNE

Tipps

Bildschirmpflege

Reinigen Sie den Bildschirm mit einem angefeuchteten, weichen Tuch. Verwenden Sie keine Scheuermittel, damit die Bildschirmbeschichtung nicht beschädigt wird.

Schlechtes Bild

Haben Sie das korrekte TV-System eingestellt? Befindet sich Ihr Fernsehgerät oder Ihre Antennenanlage zu nah an Lautsprechern, nicht-geerdeten Audiogeräten, Neonlampen usw.?

Berge oder hohe Gebäude in Ihrer Umgebung können doppelte Konturen oder Geisterbilder verursachen. Möglicherweise lässt sich die Bildqualität dadurch verbessern, dass Sie die Ausrichtung der Antenne korrigieren.

Die Bildqualität verschlechtert sich u.U., wenn zwei Peripheriegeräte gleichzeitig an das Fernsehgerät angeschlossen sind. In diesem Fall schalten Sie eines dieser Geräte aus.

Kein Bild

Ist das Antennenkabel korrekt angeschlossen? Sind die Stekker fest in die Antennenanschlüsse eingesteckt? Ist das Antennenkabel beschädigt? Werden für den Antennenanschluss geeignete Stecker verwendet? Falls Sie Zweifel haben, erkundigen Sie sich bei Ihrem Händler.

"Kein Bild" bedeutet, dass Ihr Fernsehgerät kein Übertragungssignal empfängt. Haben Sie auf der Fernbedienung die richtigen Tasten betätigt? Versuchen Sie es erneut.

Klang

Der Ton kommt nur aus einem der Lautsprecher. Ist die Balance extrem in eine Richtung geregelt? Siehe "Das Menü Ton".

Fernbedienung

Ihr Fernsehgerät spricht nicht mehr auf die Fernbedienung an. Betätigen Sie erneut die Taste Standard auf der Fernbedienung. Möglicherweise sind die Batterien der Fernbedienung leer. Sie können auch die Tasten an der Vorderseite des Fernsehgeräts benutzen.

Haben Sie das falsche Menü aufgerufen? Drücken Sie die Taste Standard, um in den TV-Modus zurückzukehren, oder drücken Sie die Taste Menu, um in das vorige Menü zurückzukehren.

Probleme bleiben bestehen:

Schalten Sie Ihr Fernsehgerät aus und anschließend wieder ein. Wenn das Problem dadurch nicht behoben wird, rufen Sie den Kundendienst an. Reparieren Sie das Gerät auf keinen Fall selbst.

Technische Daten

TV-ÜBERTRAGUNGSNORM PAL SECAM B/G L

EMPFANGSKANÄLE VHF (BAND I/III)

UHF (BAND U)

HYPERBAND

KABEL-TV (B/G : S01-S41 / S75-S79 ; L: S01-S41 / S75-S77)

PROGRAMMSPEICHERPLÄTZE 100

PROGRAMMANZEIGE ...... On Screen Display (Bildschirmanzeige)

RF-ANTENNENANSCHLUSS 75 Ohm, asymmetrisch

BETRIEBSSPANNUNG 220-240 V AC, 50 Hz.

TON-MULTIPLEX-SYSTEME ...... Nicam + German Stereo

BILDRÖHRE Für 21"

Für 28"

AUDIO-AUSGANGSLEISTUNG

(W_RMS.)(% 10THD) 2× 82× 8

LEISTUNGSAUFNAHME (W) (max.) ..... 95 120

Gewicht (Kg.) 21,4 33,2

INDICE

Lage tonen instellen:

Hoge tonen instellen:

Gewicht (Kg.) 21,4 33,2
