MANUAL DE USUARIO GR3 Aermec

Regulación electrónica para enfiadores y bombas de calor condensadas por aire y por agua

C E

COMPANY QUALITY SYSTEM

AERMEC

1. Characteristicadelajuste 62
2. Interfaz usuario 62
3. Descripción del tablero demandos.. 63
4. Menu lectures 64
   5.Encendido/apagado (modolocal) 66
5. Cambio de estacion 66
6. Configuración temperatura trabajo 67
7. Menu set. 72
8. Configuraciones control panel remoto. 74
9. Alarmas 75

CHARACTERISTICAS DEL AJUSTE1.

El panel de mandos de la unidad permite una=rápida configuración de los parámetros de funcionaimiento de laquina, su visualización en cuales quer tiempo y el resumen inmediato del estado de funcionaimiento de laquina. El display está compuesto por 3 cifras y 4 leds para la

indicación del tipo de funciona, la visualización de los parámetros configurados o medidos y de las alarmas que hayan intervenido. En la tarjeta se memorizan todas las configuraciones guardadas en cadamericanaplicaciones yutilizadas cuando se vuela a encender la unidad despues

de un apagado por falta de tension.

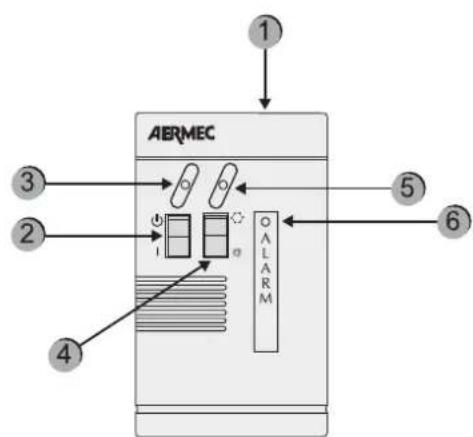

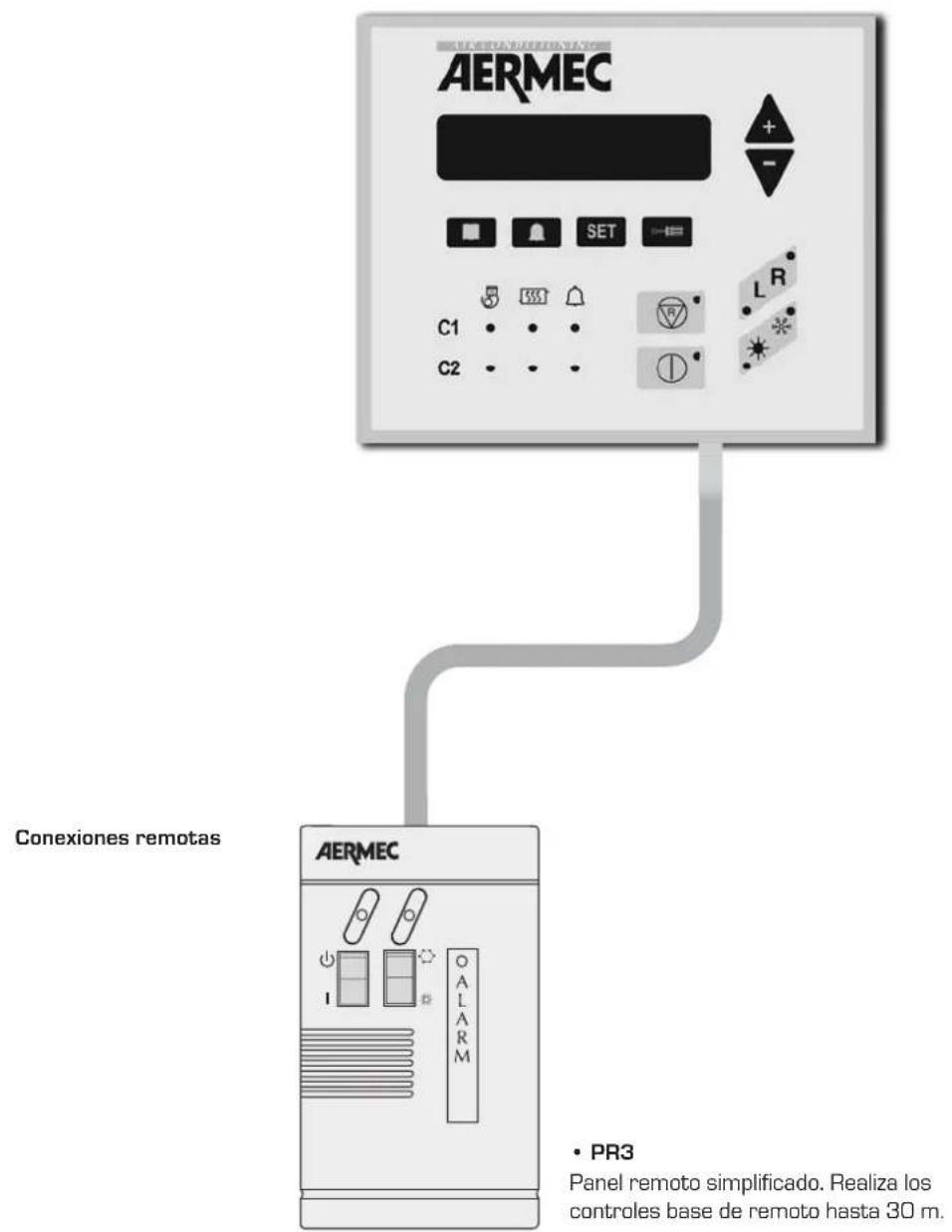

Con la instalacion del accesorio panel remoto PR3, es possible controlar a distancia el encendido y apagado, la configuracion del modo de funciona el calor y la visualizacion del resumen de las alarmas con un indicatoro rojo (alarmas).

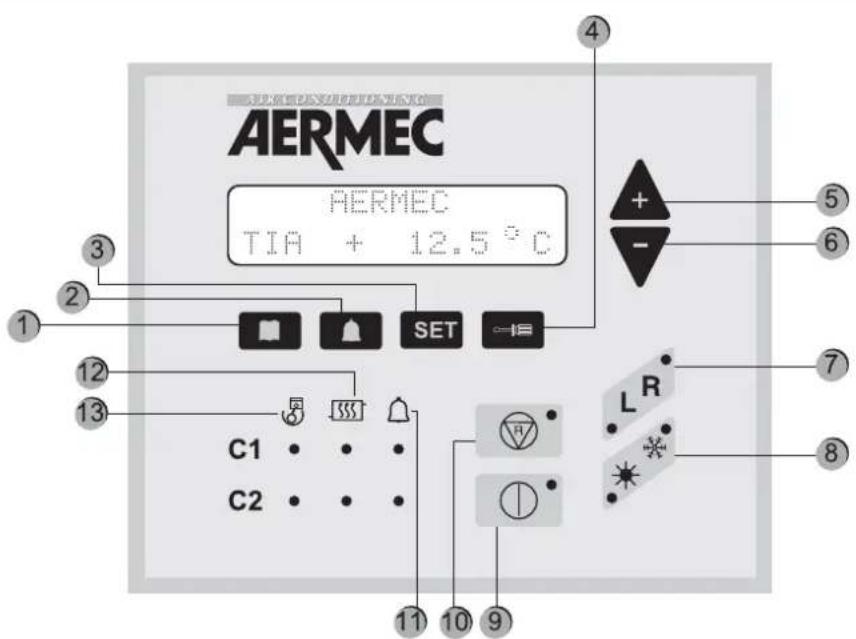

INTERFAZ USUARIO2.

Tecla Significado

1 Visualización de las lecturas de las sordas de laquina
2	Visualización de la lista de alarmas relacionadas
3 Visualización del menu de parámetros operativos
4 Tecla de modificación de los parámetros operativos
5 y 6 Teclas de navigation
7	Programa el control del aparato, que pueda ser local (L), desde el tablero de laquina o remoto (R), desde un tablero a distancia o supervisor. La programación activa se evidencia mediante el encendido del indicator correspondiente.
8	Programa el funcionaimiento en calentimiento ※ o enfrämiento ※;
9	Enciende o apaga laquina, poniéndola en STAND-BY, [sólo se alimentan la tarjeta electrónica y la resistencia electrónica];

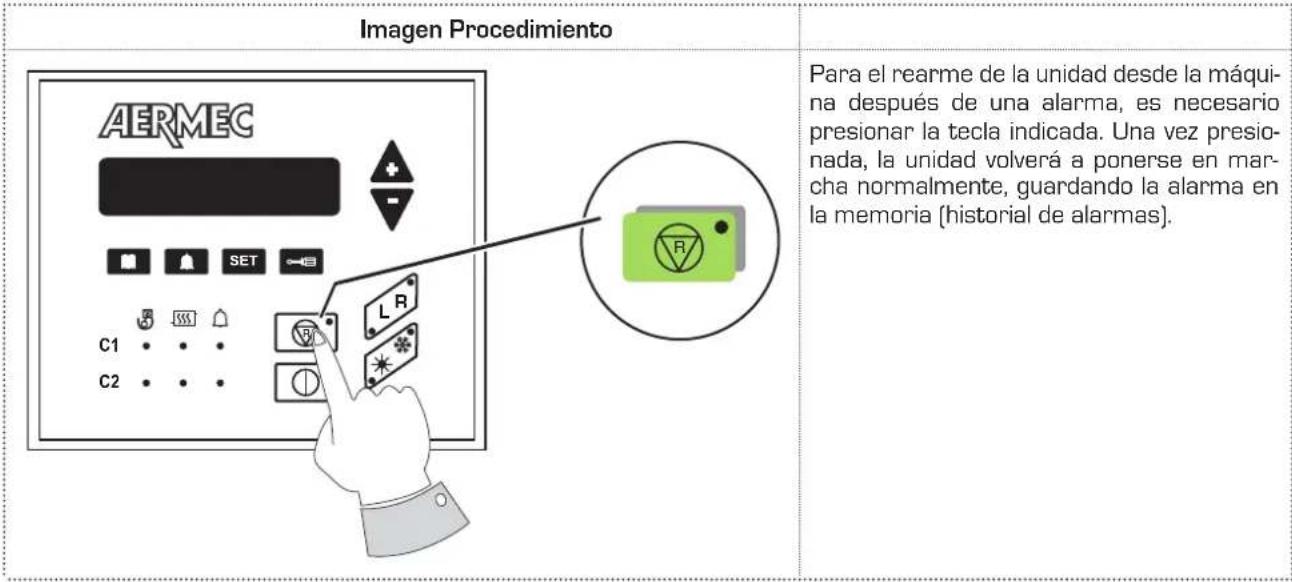

10	Anula las alarmas de laquina y la vuelve aponer en marcha (para mayor información consultar la tabla de alarmas)
11 Indicador led alarmas en bajo
12 Indicador led descongelación en bajo
13 Indicador led compresor en下手omenado

PRIMER ENCENDIDO

En el primer encendido laquina realiza una autoconfiguracion y una secuencia de comprobaciones mediante las cuales se comprueban los parametros operativos y las conexiones electricas de laquina. Después del autotest, se visualiza durante algunos

segundos el logo de laEmpresa y después el tipo dequina. Posteriormente, el tablero se predispona a la visualización de las lecturas de las sondas de laquina (tecla activada).

Sigla lectura Significado NRA NRC NRL NBW NLW
TIA	Temperatura leida a la entrada del evaporador	√√√			√
TIAH	Temperatura leida a la entrada del condensador
TAE	Temperatura exterior	√	√	√
TUA C1	Temperatura leida a la calidad del evaporador para el circuito 1 (o del modelo mono evaporador)	√√√√√
DELTA C1	Temperatura entre la entrada y la calidad del evaporador para el circuito 1 (o del modelo mono evaporador)	√√√√√
TUAH C1	Temperatura leida a la calidad del condensador para el circuito 1 o mono condenser.
DELTA C1	Temperatura entre la entrada y la calidad del condensador para el circuito 1 (o del modelo mono evaporador)
P.B.C1	Lecture de bajo presión en el circuito 1	√√√√√
P.A.C1	Lecture de alta presión en el circuito 1	√√√√√
TL C1	Temperatura del liquido en el circuito 1
P.IN S1	Cáculo de la presión inicial descongelación para el circuito 1
ESPERA C1	Tiempo最小imo de espería para la puesta en marcha del compresor 1	√√√√√
ESP.C1A	Tiempo最小imo de espería para la puesta en marcha del compresor 1A	√√√√√
ESP.C1B	Tiempo最小imo de espería para la puesta en marcha del compresor 1B	CPx6	CPx6	CPx6
P.B.C2	Lecture de baja presión en el circuito 2	√√√√√
TUAH C2	Temperatura leida a la calidad del condensador para el circuito 2			Cx2	Cx2
P.A.C2	Lecture de alta presión para el circuito 2	√√√√√
TL C2	Temperatura del liquido del circuito 2
P.IN S2	Cáculo de la presión inicial descongelación para el circuito 2
ESPERA C2	Tiempo最小imo de espería para la puesta en marcha del compresor 2
ESP.C2A	Tiempo最小imo de espería para la puesta en marcha del compresor 2A
ESP.C2B	Tiempo最小imo de espería para la puesta en marcha del compresor 2B		CPx6	CPx6CPx6
DESCONGELA C1	Tiempo de espería最小imo antes de la descongelación del circuito 1
DESCONGELA C2	Tiempo de espería最小imo antes de la descongelación del circuito 2
TEV1	Temperatura gas leida a la entrada en el evaporador del circuito 1
TEV2	Temperatura gas leida a la entrada en el evaporador del circuito 2
TAC	Temperatura leida en la accumulator
TIR	Lectura de la temperatura en entrada de la recuperación de calor	ver T ver T		ver T
TUR1	Temperatura leida en la calidad de la recuperación de calor del circuito 1	ver T ver T		ver T
TUR2	Temperatura leida en la calidad de la recuperación de calor del circuito 2	ver T ver T		ver T
TFC	Temperatura leida en la entrada de la bateria freecooling	Free	Free	Free

LEYENDA
√	Lectureablynto en los modelossoleo frio como en los de bomba de calor
Cpa	Lectureablysoleno modelosde6 compresores
米	Lecturearpresente en todas las versiones, pero disponiblesoleo en los modelosde bomba de calor
Co	Lectureablysoleeno modelosde doble condensador
	Lectureablysoleeno modelosequipados con RecuperacionTotal
Free	Lectureablysoleeno modelosFREE COOLING

Imagen

Procedimiento que deben adoptarse

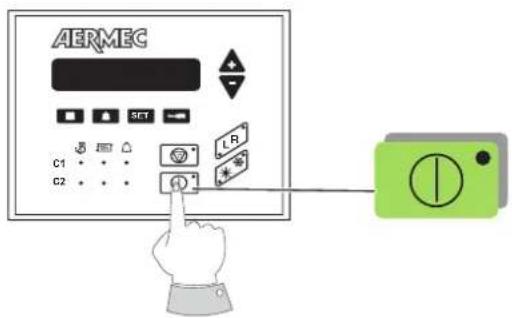

ENCENDIDO:

Para lapellaa en marcha de la unidad sera suficientepresionar la tecla ON. Cuando se ve el led encendido, la unidad esta lista para elfuncionamento.

APAGADO:

Para apagar presionar la misma tecla; se apagará de inmediato. Sólo si se instaló el accesorio PR3, launidad se apagará Completely antes de siete segundos.

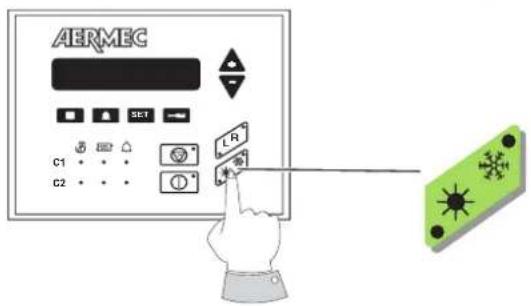

CAMBIO DE ESTACION6.

Imagen

Procedimiento que deben adoptarse

Para activar el cambio de estación es suficiente presionar la tecla que se indica al lado. Para que la operation se realice correctamente, laquina deben estar activa tanto en remoto como en local.

En la tecla "cargo de estacion" hay dos simbolos:

• El símblo ※ identifica el funciona con bomba de calor;
• el symbolo * identifica el funciona en frío.

Para visualizar los parámedos de configuración presionar la tecla SET; el indicator de la tecla SET se enciende, visualizando en la pantalla los parámedros indicados en el capitulo "MENÜ SET". Los parámedros peuvent visualizarse de manière secuencial realizando las teclas flecha y. En la prima fila aparece la leyenda "Set Configurado" y en la segunda el valor configurado.

Para modifier el parámetro programado es besoino pulsar la tecla , el led de la tecla también se enciende y el set visualizado seoulda modifier using las teclas flecha.

La leyenda en la prima rnea se modifica en "Set Modificado".

Volviendo a pulsar la tecla, guarda la modificacion y con las flechas sera possible marcar de nuevo los paramedros programados en busqueda del nuevo parametro para modifier.

CONFIGURACION TEMPERATURA TRABAJO7.

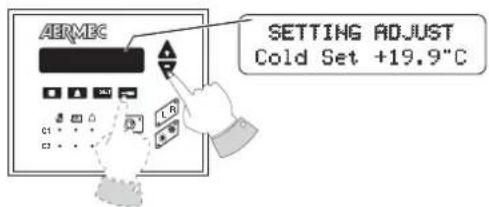

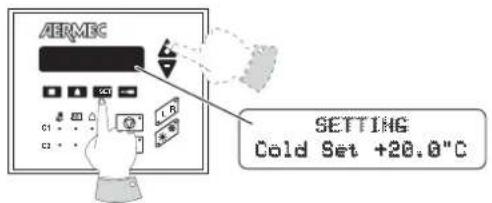

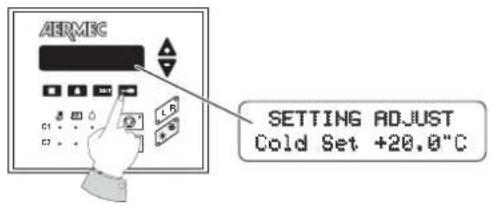

CONFIGURACION SET POINT EN FRIO

Imagen Procedimiento que deben adoptarse

Para acceder al menu de los parámetros, la prima operationa realizar es presionar la tecla SET; desplazarse mediante las teclas flecha hasta alcantar "Set Frio".

Luego, para configurar el valor del SET FRID sera suficiente presionar la tecla destornillador, ingresando de estaforma en la modificacion del set en cuestion.

En este momento, presionando las flechas [+ -] se pueda携带 el valor del parametro, AUGMENTADO o disminuyendolo. Una vez decidida la temperatura deseada, falta solo confirmar, presionandoNuevoamente la tecla destornillador.

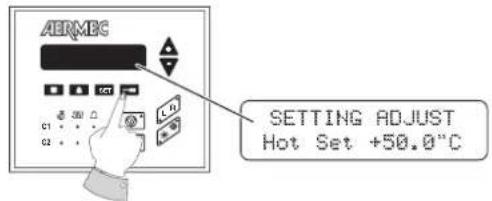

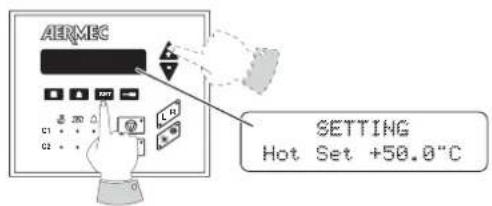

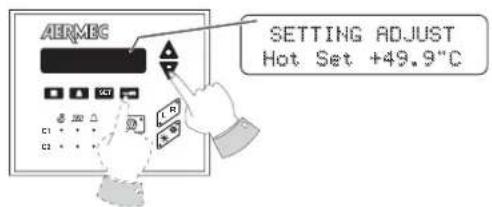

CONFIGURACION SET POINT EN CALIENTE

Imagen
Procedimiento que deben adoptarse

Para acceder al menu de los parámetros, la prima operationa realizar es presionar la tecla SET; desplazarse mediante las teclas flecha hasta alcantar "Set Calor".

Luego, para configurar el valor del SET FRID sera suficiente presionar la tecla destornillador, ingresando de estaforma en la modificacion del set en cuestion.

En este momento, presionando las flechas [+y-] se pueda cambar el valor del parametro, augmentandolo o disminuyendolo. Una vez decidida la temperatura deseada, falta solo confirmar, presionandoNuevoamente la tecla destornillador.

Valores set point en frio

Minimo -10°C

Maximo 20^

Valores set point en caliente

Minima 30°C

Maximo 50°C

NOTA

Existe un secondo set point de trabajo en frio (parâmetro: 2^ set F.) y un secondo set point de trabajo en caliente (parâmetro: 2^ set C.). Ambos parâmetros [2^ set F. - 2^ set C.) peuvent functioning cuando la entrada digital (M11 3-4) está cerrada. Para mayor información contactarse con el instalador o con el servicios de assistencia técnica.

CONFIGURACION HORA Y DIA DE LA SEMANA (disponible solamente con accesorio PGS)
Imagen Procedimiento que deben adoptarse
	Para acceder al menu de los parámedros, la prima operationa a realizar es presionar la tecla SET; desplazarse mediante las teclas flecha hasta alcantar la visualización HORA y DIA.
	Para configurar HORA y DIA sera suficiente presionar la tecla destornillador. En este momento aparecerá la leyenda "INGRE-SAR CÓDIGO". El número es el de default [00 00 00].
	Para confirmar, está suficiente presionar la tecla destornillador. De estaforma, se ingresa en lamericanación del set en cuestion.
	Mediana las teclas flecha primero se modifica la hora [primer led encendido]; decide la horaISTA presionar la tecla SET para confirmar, se encenderá automatistically el tcercer led, sera por lo tanto possible modifieros días de la semana mediante las teclas flecha.
	Ahora, presionar la tecla destornillador; la visualización de la pan-talla pasadoá a la configuración del DIA, MES y AÑO. Mediente las teclas flecha, con el primer led encendido, se pueda modifier el día; con elsegundo led encendido se modifierá el mes, con el tcercer led el ano.
	Una vez configurados horas, día, MES y año, presionando nuevo-mente la tecla destornillador se guardarán los valores configura-dos. La pantalla volverá a la pagsina de inizio.
MODALIDAD DE FUNCIONAMIENTO DEL TIMER (disponible solamente con accesorio PGS)
Imagen Procedimiento que deben adoptarse
AERMEC SETTING Timer HACQUE	Para acceder al menu de los parámedros, la prima operationa a realizar es presionar la tecla SET; desplazarse mediana las teclas flecha hasta alcantar el parámetro "Timer".
AERMEC SETTING Timer HACQUE	Presionar la tecla destornillador, en este momento apa- recerá la leyenda "INGRESAR CÓDIGO". El número es el de default [OO 00 00], está suficiente presionar la tecla destornillador una发展机遇a vez para confirmar.
AERMEC SETTING Timer HACQUE	Mediate las teclas flecha desplazarse hasta alcantar la modalidad de programación deseada. Las posibles alter-nativas son tres: (NINGUNO - DIA - SEMANA).

SET IMPOSTATO Timer NOIRE	Modalidad NINGUNO: Se desactiva el timer programador.
SET IMPOSTATO Timer DAY	Modalidad DIA: Se pueda configurar dos periodos horarios de func- miento a lo largo del día. - Se visualiza el set Diario - No se visualizan los set de Lunes a Domingo.
SET IMPOSTATO Timer WEEK	Modalidad "SEMANA": Por cada día de la旬, es possible configurar dos period- dos horarios de configuracioniento. - Se visualizan los set de Lunes a Domingo. - No se visualiza el set Diario

Una vez elegida la alternativa deseada, confirmar presionando la tecla destornillador.

NOTA TIMER ON/OFF: Para programar el timer deben estar encendidos tanto el tablero remoto como el local.

CONFIGURación DE LOS PERÍODOS HORARIOS
Modalidad día
Imagen Procedimiento que deben adoptarse
AHRMEC SETTING Day	Presionar la tecla SET, mediante las teclas flecha desplazarse hasta visualizar el set "Diario".
AHRMEC INSERT CODE 00 000 0000	Presionar la tecla destornillador, en este momento aparecerá la leyenda "INGRESAR CódIGO". El número es el de default [OO 00 00]
AHRMEC START 1 00:00 STOP 1 00:00	Para confirmar, sera suficient presionar una Segunda vez la tecla destornillador. En este momento, se ingresa en el menu de modificación de los periodos horarios.
AHRMEC START 1 00:20 STOP 1 00:00	Luego, es suficient presionar las teclas flecha para携带 los values del START 1, (:tambien avanzarásimultáneamente los values del STOP 1). Confirmar con la tecla destornillador para poder modifierarloso STOP 1.
AHRMEC START 1 00:20 STOP 1 00:50	Presionando las teclas flecha modifier los values del STOP 1 y dar la confirmación final presionando la tecla destornillador.
AHRMEC START 2 06:00 STOP 2 06:00	Luego, seoca a la visualización del世代o periodo hora. Mediente las teclas flecha携带 los values del START 2, (:tambien avanzarásimultáneamente los values del STOP 2). Confirmar con la tecla destornillador para poder modifierarloso STOP 2.
AHRMEC START 2 06:00 STOP 2 06:30	Mediente las teclas flecha modifier los values del STOP 2 y dar la confirmación final presionando la tecla destornillador.
CONFIGURación DE LOS PERIODOS HORARIOS
Modalidad coma
Imagen Procedimiento que deben adoptarse
AERMEC SETTING Monday	Presionar la tecla SET, mediante las teclas flecha desplazarse , hastra visualizar el set "Lunes". Presionando las teclas flecha apa- recen en secuencia todos los días, de "Lunes" a "Domingo".
AERMEC START 1 00:00< STOP 1 00:00<	Presionar la tecla destornillador para selectionar el día, de esta forma se ingresa en el menu de modificacion del día en cuestion.
AERMEC START 1 00:28< STOP 1 00:28<	Luego, es suficiente presionar las teclas flecha para携带 los valores de START 1, [tuambén avanzarán simultanamente los valores de STOP 1]. Confirmar con la tecla destornillador para podar modificar solo STOP 1.
AERMEC START 1 00:28< STOP 1 00:56<	Mediana las teclas flecha modifier los values de STOP 1 y dar la confirmacion final presionando la tecla destornillador.
AERMEC START 2 00:00< STOP 2 00:00<	Luego, seuda a la visualizacion del世代do hora. Me- diente las teclas flecha携带 los values de START 2, [tuambén avanzarán simultaneamente los values de STOP 2]. Confirmar con la tecla destornillador para poder modifierarlo STOP 2.
AERMEC START 2 00:00< STOP 2 00:36<	Mediana las teclas flecha modifier los values de STOP 2 y dar la confirmacion final presionando la tecla destornillador.
AERMEC SETTING Monday	La pantalla vuelve a la visualizacion inicial "SET CONFIGURADO - Lunes". En estemomento, con las teclas flechaouldr recorrer uno por uno todos los días de la semana y programar el timer con el procedimiento descripto anteriorsmente.

MENU SET8 SET

Se recuerda que el rango entre elrial es posible programar these parametros sera dato por los limites operativos de laquina. El

minimo y Tmaxio valor de configuracion representa solamente unacharacteristica delajuste.

SET USUARIO Descripción Min. Por defecto Max. Agua/Aire				Agua/Agua
Set Frio	Temperatura de entrada del agua en el modo de configuracion en Frio.	-10°C 7.0°C 20°C		✓	✓
Set Caldo	Temperatura de entrada del agua en el modo de configuracion en Frio.	30°C 50°C 50°C			✓
2° Set F.	Segundo set Frio.	-10°C	11°C 20°C	✓	✓
2° Set C.	Segundo set Caliente.	30°C 45°C 50°C			✓

ATENCLON

El usuario可以选择 visualizar los set listados en lasuma table, pero su modificacion es prerrogativa exclusiva del service de asistencia tecnica. La Modifications de these set por parte de personal no autorizo provocar la inmediata calidad de la garantia.

SET INSTALADOR	Descripción Valor por defecto
Dif. Tot	Banda proportional de temperatura en donde se activan o desactivan los compresores.	5°C
Set AG	Temperatura de intervención de la Alarma Antihielo en el lado EV (temperatura de salute del agua).	3°C
Esc. B.P.	Tiempo de bypass de la Alarma de Baja Presión bajo el puesta en marcha del compresor.	3'
AG Evap	Set antihielo temperatura gas entrada evaporador. Exclusible.	-8°C
B.AG Evap	Bypass alarma antihielo evaporador desde On CP, fin descongelación.	20 seg.
Power CP1	Potencia % compresor 1 respecto al 100% de la这笔a.	25%
Power CP2	Potencia % compresor 2 respecto al 100% de la这笔a.	25%
Power CP1A	Potencia % compresor 1A respecto al 100% de la这笔a.	25%
Power CP2A	Potencia % compresor 2A respecto al 100% de la这笔a.	25%
Power CP1B	Potencia % compresor 1B respecto al 100% de la这笔a.	0
Power CP2B	Potencia % compresor 2B respecto al 100% de la这笔a.	0
Horas CP 1	Horas de funcionaimiento del Compresor 1. Sólo es possible ponerlas a cero.	0
Horas CP 2	Horas de funcionaimiento del Compresor 2. Sólo es possible ponerlas a cero.	0
HorasCP1A	Horas de funcionaimiento del Compresor 1A. Sólo es possible ponerlas a cero.	0
HorasCP2A	Horas de funcionaimiento del Compresor 2A. Sólo es possible ponerlas a cero.	0
HorasCP1B	Horas de funcionaimiento del Compresor 1B. Sólo es possible ponerlas a cero.	0
HorasCP2B	Horas de funcionaimiento del Compresor 2B. Sólo es possible ponerlas a cero.	0
SET INSTALLADOR	Descripción Valor por defecto
Cond.low	Set de ajuste condensation correspondiente a la temperatura exterior T.C. low	17 bar
Dif.low	Diferencial de ajuste condensation correspondiente a la temperatura exterior T.C. low	20 bar
Cond.hig	Set de ajuste condensation correspondiente a la temperatura exterior T.C. high	17 bar
Dif.hig	Diferencial de ajuste condensation correspondiente a la temperatura exterior T.C. high	12 bar
Cond. PC	Set de ajuste condensation correspondiente en bomba de calor	45 bar
Dif. PC	Diferencial de ajuste condensation correspondiente en bomba de calor	5 bar
T.C.low	Umbral bajo de temperatura exterior para la selección del set y diferencial de selección.	-5°C
T.C.high	Umbral alto de temperatura exterior para la selección del set y diferencial de selección.	40°C
Volt Min	Tensión minima calidad DCP en frio	1V
DcpR Off	Valor de alta presión bajo la cuales la calidad DCP es de 0 volt durante la preparación con temperatura baja.	22 bar
DcpR On	Valor de alta presión sobre la cuales la calidad DCP es de 10 volt durante la preparación con temperatura baja.	23 bar
S. Calor R	Set del termostato para la gestión recuperación en la entrada del agua recuperador	50°C
D.Tot.R	Set para la determinación de la distances entre un nivel de funciona bajo otro, alrededor del set de funciona bajo de la recuperación	5°C
T. OutS.	Temperatura (leía por la sonda en el liquido) después de la cuales pueda TERMINAR LA DESCONGELACION	20°C
N° Resistor	N°de resistencias complementarias (número de niveles)	0
Set Res	Set respectable al aire exterior por debajo delquel se habilitan las resistencias	5°C
Power Res	Potencia % de cada nivel de resistencias complementarias respecto al 100% de laquina	0
Set Ta CP	Set respectable al aire exterior por debajo delquel los compresores están deshabildados si se encontrartran resistencias complementarias de tipo P.C.	-5°C
N° Bombas	N°total bombas evaporador	0
N° Bombas ON	N°bombas evaporador encendidas simultáneamente	0
En/Sal H2O	Selección regulación temperatura en la entrada o salida del agua	IN
Time Int	Tiempo de integración (calculo error integral) para ajustes en la salute del agua.	600
CP1-CP2B	Máscara exclución compresores si el control limite potencia está activado: CP1-CP2-CP1A-CP2A-CP1B-CP2B	111111
V.máx FC	Tensión:maxima DCP en freecooling	10V
Bomba AG	Habilitación encendiada bomba como protección antihielo jusqu'àngon las resistencias del evaporador	OFF
MultiTRIO	Habilitación del control multichiller (control en red de various chiller con maestre y esclava)	OFF
Idioma	Selección del idioma utilisé: italiano, inglés, alemn y francés	...
SET INSTALADOR	Descripción Valor por defecto
Código	Nuevo Código de Acceso para modifier los Set protegidos. Inicialmente el)código es 00-00-00	000000
Time *	Hora, día de la旬al, mes, año	---
Set Timer *	Modalidad de funciona el timer: deshabilitado, diario, semanal	ninguno
Diario *	Configuración hora timer diario Visualizo si Set Timer = Día	---
Lunes *	Configuración hora timer semanal Visualizo si Set Timer = Semana	---
Martes *	Configuración hora timer semanal Visualizo si Set Timer = Semana	---
Miércoles *	Configuración hora timer semanal Visualizo si Set Timer = Semana	---
Jueves *	Configuración hora timer semanal Visualizo si Set Timer = Semana	---
Viernes *	Configuración hora timer semanal Visualizo si Set Timer = Semana	---
Sábado *	Configuración hora timer semanal Visualizo si Set Timer = Semana	---
Domingo *	Configuración hora timer semanal Visualizo si Set Timer = Semana	---

• Disponible con accesario PGS

CONFIGURACIONES CONTROL PANEL REMOTO9.

CONFIGURACION DE LA TARJETA DE CONTROL

En la tarjeta de control de laquina debe ser configurado el mando "remoto". El timer funciona tanto en local como en remoto; en ambos casos, si laquina se enquiryra en OFF el timer sera ignorado. Ademas, el panel remoto debe estar posicionado en "ON"; de lo contrario, laquina permanece apagada [OFF] no obstarle el permiso del timer.

El panel remoto sirve para el control a distancia de los mandos ON/OFF y Frio/Calor.

Componente Descripción

1 Panel remotospimplícado PR3
2 Interruptor ON/OFF
3	Indicador amarillo ON/OFF cuando el led amarillo está encendido = ON
4	Conmutación del modo de funciona FRÍQ/CALOR * = funciona en frió * = funciona en bomba de calor
5	Modo de funciona [indicador bicolor] Indicador azul = está funciona en frió Indicador rojo = está funciona en bomba de calor
6 Indicador rojo: encendía indica el estado de alarma

ALARMAS10.

MEMORIZACION HISTORICA DE LAS SEGURIDADES

La gestion de las seguidades preve la memorizacion de las ultimas Prealarmas y/o Alarmas actionadas. Tal lista esta siempre activa. Una vez programado el parametro, para visualizar la lista, pulsar dos veces la tecla y para recorrerlo presionar las teclas-flecha y En la pantalla aparecen las siguientes visua-. lizaciones,dependiendo de si la tarjeta electrònica posee o no el accesorio PGS.

Con PGS

En la prima linea la prima letra indica el tipo de intervencion (A para Alarmas o W para Prealarmas), a continuacion, pero solo con el PGS, se indica laecha (dd/mm/aa) y a la derecha la hora. Si no está presente el PGS se muestra a la derecha la hora de functionamento del compresor. En launda linea la pareja de cifras indica el numero de la pagina (de 01 a 999),)millas que al centro de la linea se indica la descripción de las alarmas o prealar

mas intervientos.

N.B. = A pesar de que la numero de las páginas llegue hasta 999, no todas estas páginas peuvent ser memorizadas. El número de memorizaciones [minimo 25] pueda(""); lejan el tipo de memoria con la que está dotada la tarjeta electrónica.

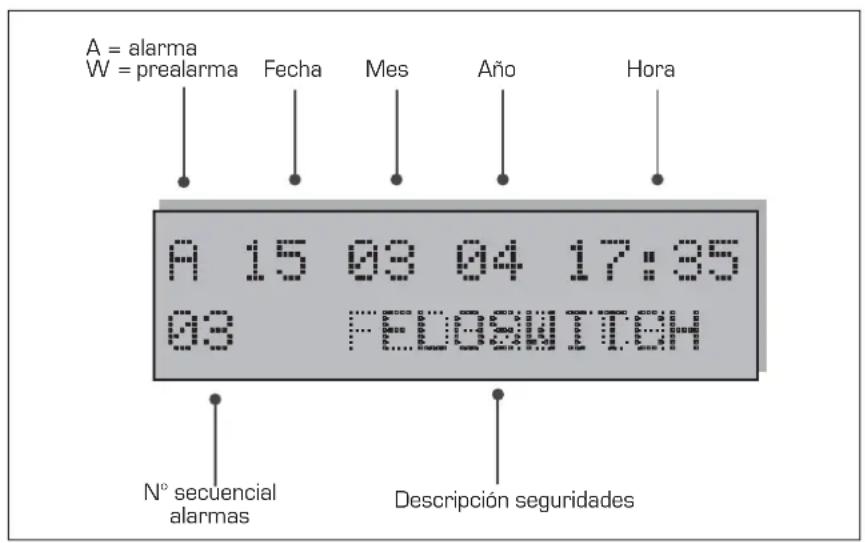

F10.1. ormato páginahistorical alarmas con accesorio PGS

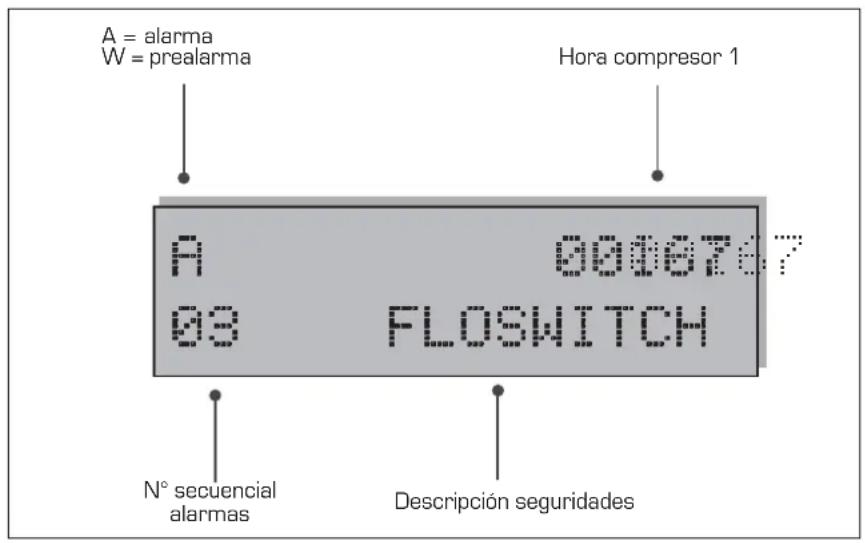

F10.2. ormato página historiarral alarmas sin accesorio PGS

VISUALIZACION DE LAS ALARMAS ACCIONADAS
Alarmas Agua/aire Agua/agua Descripción
Flujostato	✓	✓	Intervención presistato diferencial agua y/o flujostato
Cond. Bomba / FL		✓	Intervencia tírmica bomba condensador/flujostato
MT CP 1	✓	✓	Intervencia magnetotérmico compresor 1
MT CP 2	✓	✓	Intervencia magnetotérmico compresor 2
MT CP 1A	✓	✓	Intervencia magnetotérmico compresor 1A
MT CP 2A	✓	✓	Intervencia magnetotérmico compresor 2A
MT CP 1B	✓	✓	Intervencia magnetotérmico compresor 1B
MT CP 2B	✓	✓	Intervencia magnetotérmico compresor 2B
Baja Pres. 1	✓	✓	Intervencia presostato/transducer de baja circuito 1
Baja Pres. 2	✓	✓	Intervencia presostato/transducer de baja circuito 2
Alta Pres. 1	✓	✓	Intervencia presostato/transducer de alta circuito 1
Alta Pres. 2	✓	✓	Intervencia presostato/transducer de alta circuito 2
Antihielo 1	✓	✓	Intervencia antihielo circuito 1
Antihielo 2	✓	✓	Intervencia antihielo circuito 2
MT MV 1	✓		Intervencia magnetotérmico ventiladores circuito 1
MT MV 2	✓		Intervencia magnetotérmico ventiladores circuito 2
Sonda 1	✓	✓	Alarma sonda circuito 1
Sonda 2	✓	✓	Alarma sonda circuito 2
Monitor	✓	✓	Intervencia control alimentacion electrica
Pumpdown 1	✓	✓	Anomalía en la descarga de los cilindros del compresor del circuito 1
Pumpdown 2	✓	✓	Anomalía en la descarga de los cilindros del compresor del circuito 2
Eprom	✓	✓	Funcionamente anomalo de la tarjeta electrónica
Ram	✓	✓	Funcionamente anomalo de la tarjeta electrónica
Fluj. Recuperación	✓	✓	Flujostato circuito recuperación de calor [sólo versiones D y T]
MT MPOE 1	✓	✓	Intervencia magnetotérmico bomba evaporador 1
MT MPOE 2	✓		Intervencia magnetotérmico bomba evaporador 2
MP MPOE 3	✓		Intervencia magnetotérmico bomba evaporador 3
AG Evap. 1	✓	✓	Alarmas antihielo gas salute evaporador 1
AG Evap. 2	✓	✓	Alarmas antihielo gas salute evaporador 2

ATENCIón

Reiterados rearmes manuales consecutivos podrian causar graves daños a la unidad.

R10.3. earme manual desdelaquina

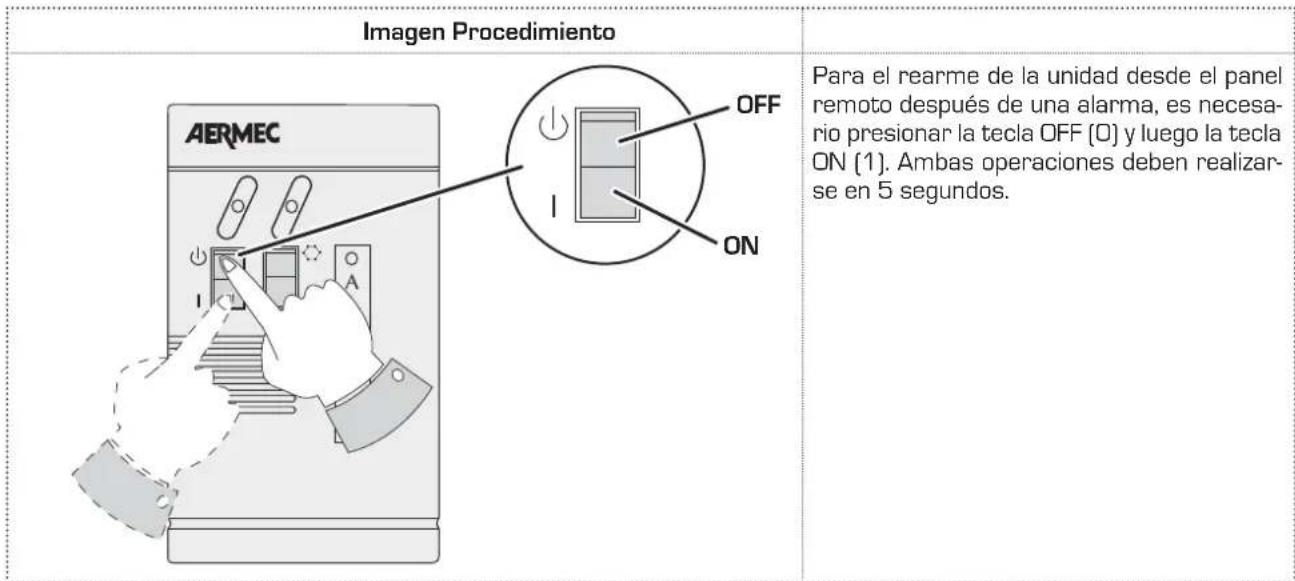

R10.4. earme manual desde el panel remoto
