MANUAL DE USUARIO IX1000.1 KICKER

Amplificador del la Serie IX.1

Deutsche Version

*U.S.A. Only | EE.UU. solamente | Nur USA | Les USA Seulement

IX500.1

Numero de modelos del amplifi cador:

Numero de série del amplifi cador:

RENDIMIENTO

Modelo: IX500.1 IX1000.1

Potencia RMS

@ 14.4V, 4Ω monofónico, ≤ 1% THD+N 275W x 1 550W x 1

@ 14.4V, 2Ω monofónico, ≤ 1% THD+N 500W x 1 1000W x 1

Respuesta de freuencias ± 1 dB 25Hz-200Hz

Relación de señal a ruido 95dB, ponderado en A, ref: potencia nominal

Sensibility de entrada Bajo Nivel: 125mV-5V

Alto Nivel: 250mV-10V

Crossover electrónico a selección Pasabajas variable de 50-200Hz, 24dB/octava

Refuerzo de Bajos Variable 0-18dB @ 40Hz

Filtro Subsónico 24dB/actava @ 25Hz

Efi ciencia Maxima (2Ω) >80%

Note: Para Obtener el mejor rendimiento de susutures amplificadores KICKER,le recomendamos que use accesos y cableado KICKER autenticos.

INSTALACION

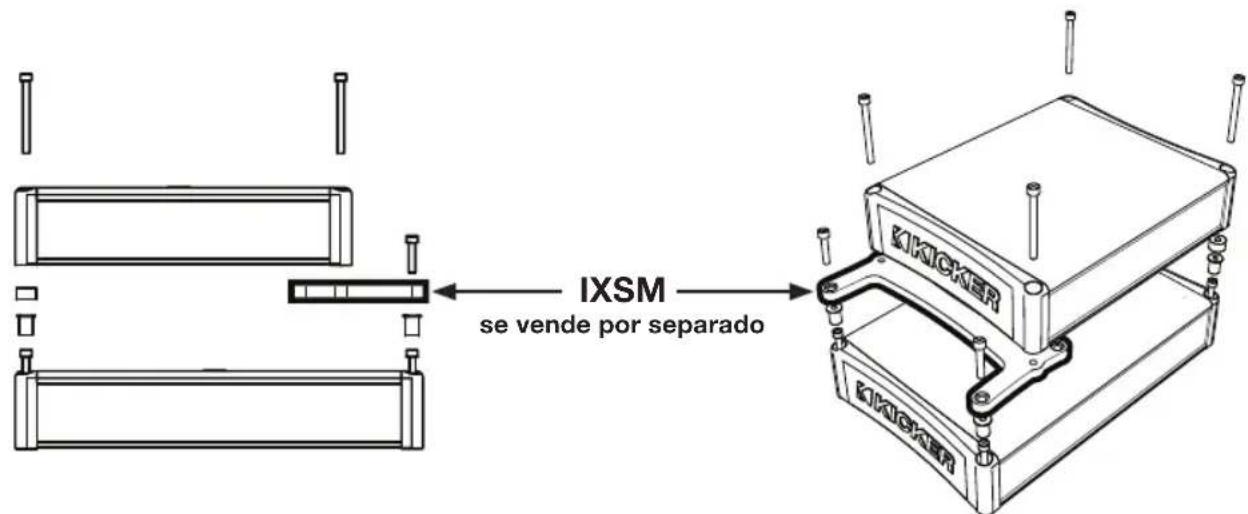

Montaje: Escoja un lugar estructurallymente solido para montar el amplificador KICKER. Asegürese de que no haya nada por detrás de donde van a entrada los tumillos. Escoja un lugar en que queden por lo menos 4 plug. (10 cm) de espacio abierto de ventilacion alrededor del amplifi cador. Si es posible, monte el amplifi cador en el compartmentio de pasajeros, con ambiente acondicionado. Haga quatre agujeros con una broca de 7/64 de plug. (3 mm) y monte el amplifi cador con los tornillos N° 8 que se suministran. Utilice el IXSM soporte de montaje (se vendde por分开ado) a la pila IX amplifi caores de differentes tamanos.

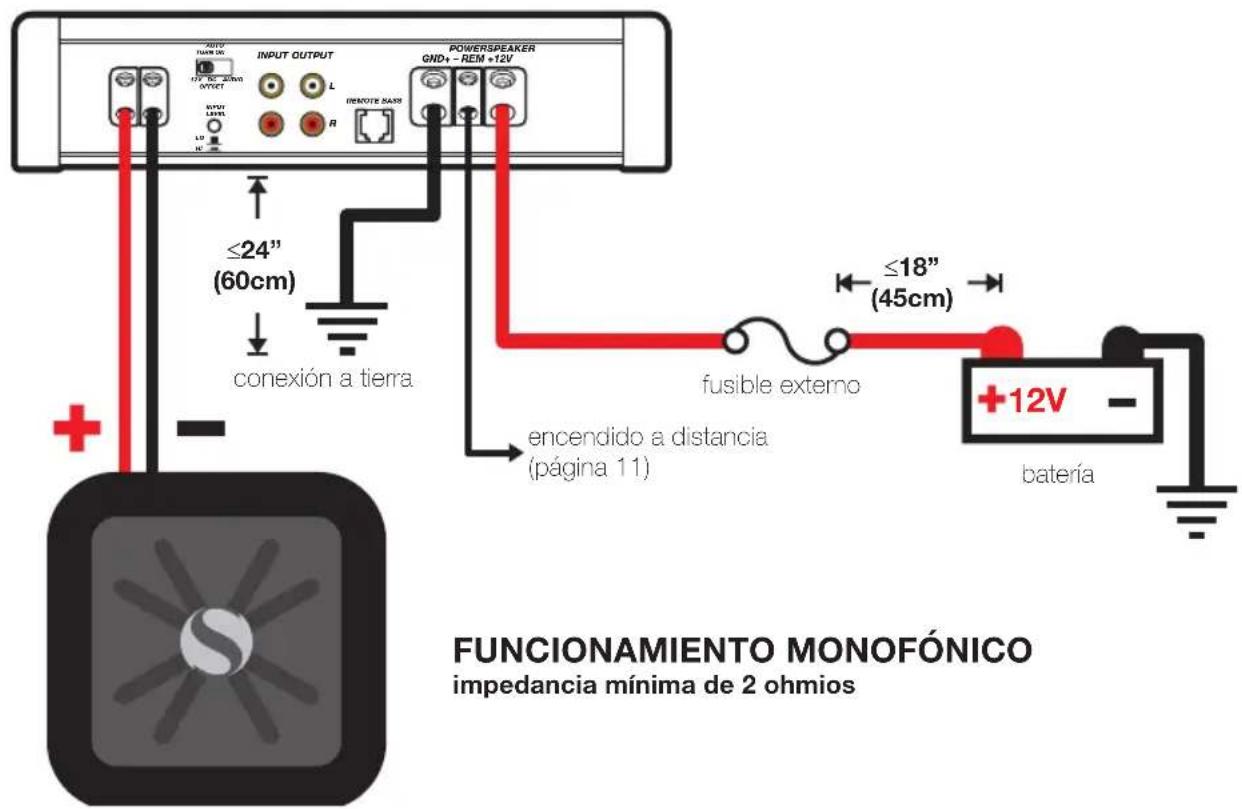

Cabledo: Desconecte la bateria del vehiculo para evitar cortocircuitos. Luego, conecte un cable de conexion a tierra al amplifi cador. El cable de conexion a tierra debe ser corto, de 24 plg. (60 cm) o menos, y debe ir connectado a un punto solido del chasis del vehiculo en que no haya ni pintura ni corrosion. Internacional se recomienda instalar un cable de conexion a tierra adicular, de esteismo calibre (o de mayor calibre), entre la terminal negativa de la bateria y el chasis del auto.

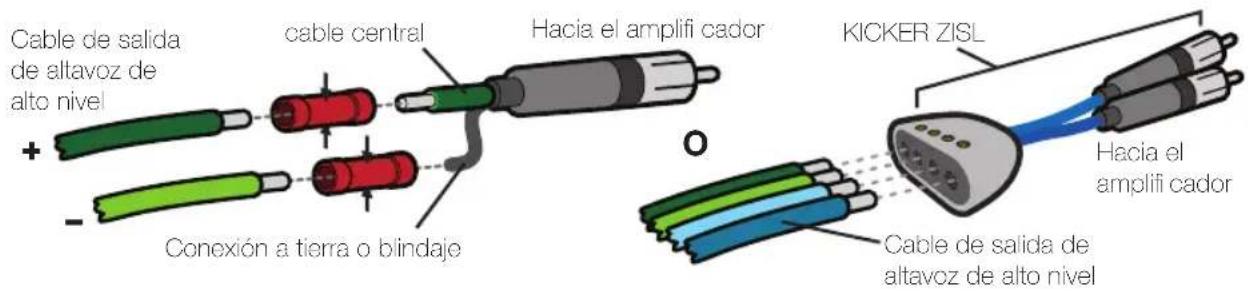

El amplifi cador IXiene entradas RCA diferenciales de doble sensibilidad de entrada que reciben seinales de alto nivel o bajo nivel de la unidad fuente del systema estereofonico del automovil. La senal se puebelear al amplifi cador desde las salidas de altavoz de alto nivel de la unidad fuente.Fije el selector de nivel de entrada del panel de extremo del amplifi cador en la posicjion de alto (H).Engarce y suelde connectores RCA al extremo del cable de altavoz procedente de las salidas de altavoz de alto nivel de la unidad fuente y conectelo a las entradas RCA del panel de extremo del amplificador o simplificar la instalacion mediate un ZISL KICKER como se muestra a continuacion. Como alternativa,可以选择 conectar produccion de su unidad fuente a las entradas RCA del amplifi cador IX RCA.Fije el selector de nivel de entrada del panel de extremo del amplifi cador en la posicjion de bajo (LO).Cualquiera de los métodos de entrada permite establisher una senal de salute de bajo nivel en la salute RCA, lo qual, en efecto,PGA a otro amplifi cador o componente.Mantenga el cable de senal de audio alejado de los ameses de cableado de fabrica y other cables de alimentacion. Si es necesario cruzar este cableado, crucelo en un angulo de 90^

Instale un fusible a menos de 18 plg. (45 cm) de la bateria y en linea con el cable de alimentacion conectado al amplifi cador. Instalar un fusible segundo bajo del 18 " (45cm) del amplifi cador. Si algoa vez necesita,.
desmontar el amplifi cador, el cable de connexion a Tierra debe ser el ultimo que se desconnecte del amplifi cador.
Exactamente lo contrario de lo que se hace cuando se instala.

Modelo Fusible Cable de Alimentacion y Kit de cableado Externo Conexion a Tierra KICKER (no incluido)

IX500.1 1 x 50A Calibre 4 PK4, CK4, ZCK4

IX1000.1 1 x 100A Calibre 4 PK4, CK4, ZCK4

woofer

Selección de Encendido Automático: La série IX ofrece tres modalidades de encendido automatico que se pueda selectionar en el panel de extremo: +12V , compensacion de CC y audio. Las modalidades de audio o compensacion de CC dan +12V a la terminal REM para encenderthers amplif cadores.

• Encendido a Distancia: Ponga el selector en +12V para usar el conductor de encendido a distancia de la unidad fuente. Instale cable calibre 18 desde el conductor de encendido a distancia de la unidad fuente hasta la terminal etiquetada REM entre las terminales de alimentacion positiva y negativa del amplifi cador. Este es el método de encendido automatico preferido.
• Encendido por Compensacion de CC: Si el encendido a distancia no es posible, lasumae opticon preferible es DC Offset. En la modalidad de compensacion de CC, el amplifi cador detecta una subida de 6V de las salidas de alto nivel cuando la unidad fuente se ha encendido.
• Encendido por Detecion de Senal: La modalidad de es la option final de encendido automatico. Este es un methodo de encendido en que el amplifcador detecta la senal de audio procedente de la unidad fuente y se enciende automatically. Este methodo de encendido no funciona correctamente si el control de amplificacion de entrada no se ha sido correctamente.

Nivel de Entrada: Las entradas RCA de los amplificadores IX de KICKER acceptan senales de bajo nivel o alto nivel procedentes de la unidad fuente. Si la una calidad disponible de la unidad fuente es una seals de alto nivel, oprima y deje adentro el selector de nivel de entrada del amplifi cador. En la seccion de cableado de este manual hay mas instrucciones.

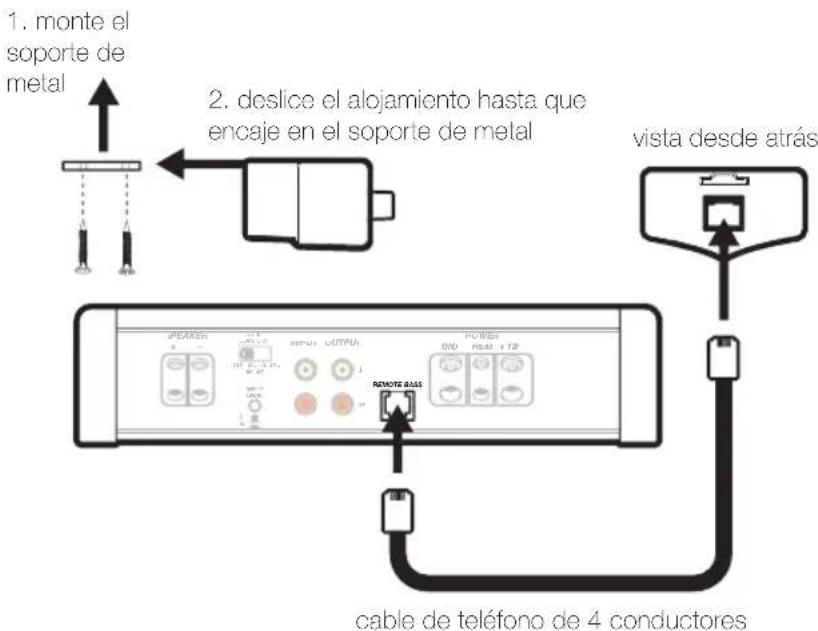

Control Remoto de Bajos-ZXRC: Con el control remoto de bajos, el nivel de salute del amplificador se suepe controlar a distancia. Para montar el control remoto de bajos, atomille el soporte de metal en el lugar escogido. Luego deslice el alojamento sobre el soporte hasta que encaje en posicion. Encamine el cable desde el control hasta el enchufe de control remoto de bajos (REMOTE BASS) del chasis del amplificador.

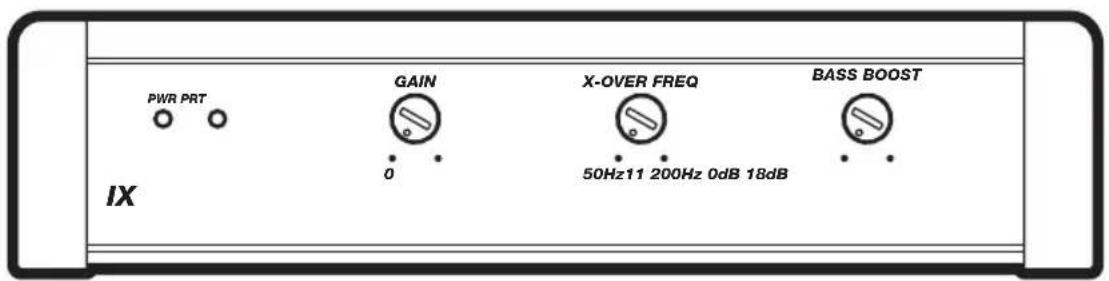

Control de Amplificacion de Entrada: El control de amplification de entrada no es un control de volumen. El control de amplification de entrada hace que la calidad de la fuente corresponda al nivel de entrada del amplif calor. Suba el volumen de la unidad fuente a 34 (si la unidad lEGA a 30, subale el volumen a 25). A continuacion, suba lentamente la amplification (girando el control en el sentido de las manecillas del reloj) hasta que pueda oir distorsion, bajo bajela un poquito.

Control de Crossover: El crossover variable ubicado en la parte de aniba del amplificador le permite ajustar la frequencia de crossover de 50 a 200 Hz. La confi guración de este control es subjativa; 80 Hz es un buena punto de partida.

Refuerzo de Bajos: El control variable de refuerzo de bajos ubicado en el panel de extremo del amplificador ha sido diseñado para dar una mayor calidad de bajos, de 0 a 18 dB a 40 Hz. La confi guración de este control es subjventa. Si usted lo sube, debe volver a ajustar el control de amplifiación paraatar la limitación de la SERIAL del amplifi cador.

ZXRC CONTROL REMOTO DE BAJOS

RESOLUCION DE PROBLEMAS

Si su amplifi cador parece no estar functioningo, revise lo obvio primero: fusibles quemados, conexiones malas o incorrectas, posicjion Incorrecta de los selectores de crossover y amplifiacion, etc. Hay una insignia azul iluminada en la parte de ariba del amplifi cador de la series IX de KICKER para indicar su estado de alimentacion, ademas del indicator luminoso LED de proteccion ubicado en el panel de extremo. Cuando la insignia azul esta encendida, el amplifi cador está encendido y functioningo correctamente.

La luz de insignia AZUL está apagada y no hay salute? Con un voltimetro/ohmimetro (VOM), verifique lo suiviente: Hay +12V en la terminal de alimentacion (debe leerse entre +12V y +16V ). Hay +12V en la terminal de encendido a distancia (debe leerse entre +12V y +16V ). No hay conexiones invertidas de alimentacion o connexion a Tierra. La terminal de connexion a Tierra tiene la conductividad adecuada. No hay fusibles quemados.

La luz de insignia AZUL está encendida y no hay calidad? Verifi que lo seguido: Las conexiones RCA estan bien. Las salidas de alteavoces estan bien puis han sido puestos a prueba con un altovoz en buena conditions. Se ha comeado la unidad fuente por una unidad fuente en buena conditiones. Con un medidor VOM confi gurado para medir voltaje de "CA", se ha buscado una senal en el cable RCA que alimenta el amplifi cador.

念 I indicador luminoso LED de "protection" destella con la musica fuerte? El indicator luminoso LED rojo indica que hay bajo voltaje de bateria. Revise todas las conexiones del systema de carga electrica del vehiculo. Puede ser necessarioCambiar o cargar la bateria del vehiculo o cambiar el alternador del vehiculo.

El indicator luminoso LED de "protection" está encendido y no hay calidad? El amplifi cador está muy caliente = Se ha activado el circuito de proteccion ternaica. Con un medidor VOM, compruebe que las terminales de altevoz tengan la impedancia correcta (vea en este manual los diagrams que contienen datos de impedancia minima recomendada y sugerencias de cableado de various altavoces). Asegurese también de que haya un fl ujo de aire adequado alrededor del amplifi cador El amplifi cador se apaga solo cuando el vehiculo esta en marcha = Se ha activado el circuito de proteccion contra sobrevoltej. El voltaje al amplifi cador no está bajo el intervalo de functionamento de 10V a 16V. Haga inspeccionar el systeme electrico y de cargo electrica del automovil. El amplifi cadorsolefunciaa bajo volumen = Se ha activado el circuito de proteccion contra cortocircuitos. Asegurese de que los cables de los altavoces no esten en cortocircuito entre si o con el chasis del vehiculo. Vea si hay altavoces dañados o funcionando a menos de la impedancia minima recomendada.

No hay calidad de uno de los canales? Revise el control de balance de la unidad fuente. Revise las conexiones RCA (o de entrada de altovoz) y de calidad de altovoz del canal.

Hay ruido sibilante de alternador asociado a las RPM del motor? Vea si hay algo n cable RCA (o de entrada de altevoz) daado. Revise el encaminamento del cable RCA (o de entrada de altevoz). Vea si la unidad fuenteiene conexion a tierra apropiada. Revise las configuraciones de amplification y bajelas si estan muy altas.

?Hay bajo respuesta de bajos? Invierta la connexion de uno de los altavoces de positiva a negativa en los canales estereofonicos y/o de subwoofer; si los bajos mejoran, el altovoz esta fuera de fase.

Hay ruido de conexion a tierra? Los amplificadores KICKER son totalmente compatibles con las unidades fuente de todos los fabricantes. Algunas unidades principales peuvent necessitar mas conexion a tierra para evaporar que entre ruido a la senal de audio. En la mayor de los caseos, este problema con la unidad principal se resuelve instalando un cable de conexion a tierra desde las calidas RCA de la unidad principal al chasis.

Note important: Los altavoces modernos de alto rendimiento tienen menos resistencia a la CC que los de antes. Los altavoces de componente o coaxiales de KICKERienen un valor nominal de 4Ω (algunas resistencias de CC peuventninger a 3Ω) y configuran conequalier unidad fuente o amplificador diseado para configurar con 4Ω de carga. Si desea utilizing dos altavoces de componente o coaxiales de KICKER en un solo canal de su amplifi cador, conectellos en series. Este mejora la calidad del sonido, reduce la distorsion amónica total y disminuye la cargaTERMICA en la unidad fuente o amplifi cador. Este peut evaporar que el amplifi cador se apague a causa del circuito de proteccion contra exceso de corrente.

PRECAUCION: Cuando haga arrancar el vehiculo con cables de arranque connectados a una bateria externa, asegürese de que las conexiones de los cables de arranque Sean correctas. Conectar los cables de arranque de forma incorrecta可以使 quemar los fusibles del amplif cador y causar fallas en other sistemas del vehiculo.

Si tiene más pregunlas sobre la instalación de su nuevo producto KICKER, vaya al distribuidor autorizzato de KICKER donde lo compró. Si necesita más consejos sobre la instalación, haya clicked en la lengüeta SUPPORT (apoyo) de la párgina Web de KICKER, www.kicker.com. Escoja la lengüeta TECHNICAL SUPPORT (apoyo técnico), escoja el tema que le interese y luigo descargue o vaea la informacion correspondiente. Envie un mensaje por correto electrónico a [e-mail] o comuniquese con Servicios Técnicos Iamando al [phone] si tiene preguntas especial cas o a las cuales no haya entrainado respuesta.

IX500.1 275 x 1 @ 4 ohmios, 14.4VCC, 1% THD, CEA-2006 (W) Relacion de Senal a Ruido -75dB CEA-2006 (ref: 1w, ponderado en A)

IX1000.1 550 x 1 @ 4 ohmios, 14.4VCC, 1% THD, CEA-2006 (W) Relacion de Senal a Ruido -75dB CEA-2006 (ref: 1W, ponderado en A)

Comuniquee con su concessionario o distribuidor KICKER internacionai para obtener infor acion sobre procedimentos especificos relacionados con las normas de garantia de su pafi.

ADVERTENCIA: Los excitadores KICKER son capaces de produir niveles de sodido que pueda darar permanentemente el oido. Subir el volumen del systema hasta un nivel que produca distorsion es mas dañino para el oido que escuchar un sistema sin distorsión al本身就是 volumen. El dolor es siempre una indicación de que el sodido es muy fuerte y que pueda darar permanmente el oido. Sea proccado cuando controlle el volumen.

La frase "combustible para vivir la vida Livin' LoudTM a todo volumen" se refiere al entusiasmo por la vida que lamarca KICKER de estereos do automovil representa y a la recomendacion a nuestros clients de que vivan lo mayor possible ("a todo volumen") en todo sentido. La linea de atavoces y amplificadores KICKER es la mayor del mercado de audio de automoviles y por lo tanto representa el "combustible" para vivir a todo volumen en el areal de estereos de automovil" de la vida de nuestros clients. Recomendamos a todos nuestros clientes que obedezan todas las reglas y reglamentos locales sobre ruido en cuando a los niveles legales y apropiados de audicion fuera del vehiculo.
