MANUAL DE USUARIO KX2400.1 KICKER

*U.S.A. Only | EE.UU. solamente | Nur USA | Les USA Seulement

MODELOS: KX400.1 / KX800.1 / KX1200.1 / KX1600.1 / KX2400.1

Distribuidor autorizzato de KICKER:

Fecha de compra:

Número de modelos del amplíf cador:

Numero de série del amplifi cador:

RENDIMIENTO

Modelo: KX400.1 KX800.1 KX1200.1 KX1600.1 KX2400.1

Alimentación RMS

@ 14.4V, 4Ω mono, ≤ 1% THD+N 200W x 1 400W x 1 600W x 1 800W x 1 1200W x 1

@ 14.4V, 2Ω mono, ≤ 1% THD+N 400W x 1 800W x 1 1200W x 1 1600W x 1 2400W x 1

Longitud | pulg. [cm] 8 [20.4] 9/16 [24.4] 9/16 [24.4] 11 3/16 [28.4] 15 1/2 [39.4]

Especifi caciones comunes para todos los modelos:

Altura | in [cm] 2.1/8 [5.5]

Ancho | pulg. [cm] 85/16 [21]

Respuesta de fecuencia ± 1dB 10Hz-160Hz

Relación postal a ruido >95dB, ponderado-A, re: potencial nominal

Sensibilidad de entrada Bajo nivel: 125mV-5V

Alto nivel: 250mV-10V

Separador de freuencias Paso-bajo variable 40Hz-160Hz,24dB/octava

electrónica

Potenciador de graves Parametric 20-80Hz;Variable Q:1 to 5;Variable Boost,0-18dB

Filtro subsónico Variable 10-80Hz, 24dB/octava

Grave remoto Si

Note: Para Obtener el mejor rendimiento de susutures amplificadores KICKER,le recomendamos que use accesos y cableado KICKER autenticos.

INSTALACION

Montaje: Escoja un lugar estructurally sido para montar el amplificador KICKER. Aseguese de que no haya nada por detrás de donde van a entrada los tumillos. Escoja un lugar en que queden por lo menos 4 plg. (10 cm) de espace abierto de ventilacion alrededor del amplifi cador. Si es posible, monte el amplifi cador en el compartmentio de pasajeros, con ambiente acondicionado. Haga uno agujeros con una broca de 7/64 de plg. (3 mm) y monte el amplifi cador con los tornillos N° 8 que se suministran.

Cableo: Desconecte la bateria del vehiculo para evitar cortocircuitos. Luego, conecte un cable de conexion a tierra al amplif cador. El cable de conexion a tierra debe ser corto, de 24 plg. (60 cm) o menos, y debe ir connectado a un punto solido del chasis del vehiculo en que no haya ni pintura ni corrosion. Internacional se recomienda instalar un cable de conexion a tierra adiconal, de esteismo calibre (o de mayor calibre), entre la terminal negativa de la bateria y el chasis del auto.

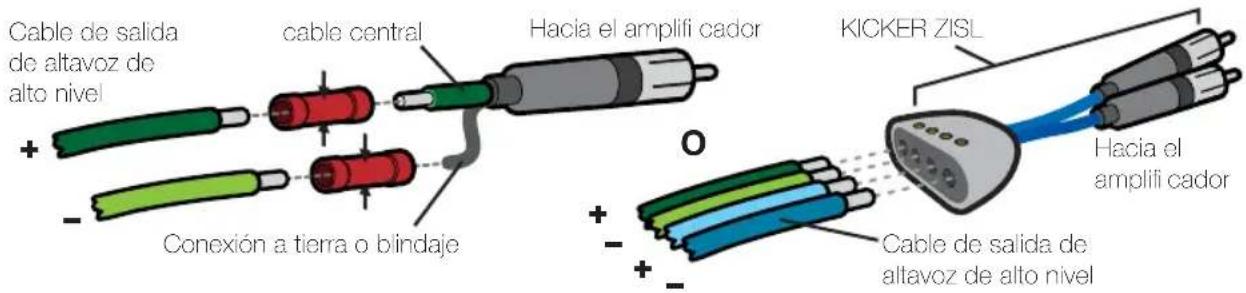

El amplifi cador KXiene entradas RCA differenciales de doble sensibilidad de entrada que reciben senales de alto nivel o bajo nivel de la unidad fuente del systeme estereofonico del automóvil. La seals puebelear al amplifi cador desde las salidas de altavoz de alto nivel de la unidad fuente.Fije el selector de nivel de entrada del panel de extremo del amplifi cador en la posicón de alto (HI).Engarce y suele de connectores RCA al extremo del cable de altavoz precedente de las salidas de altavoz de alto nivel de la unidad fuente y conectelo a las entradas RCA del panel de extremo del amplificador o simplificar la instalacion mediate un ZISL KICKER como se muestra a continuacion. Como alternativa,gue conectar produccion de su unidad fuente a las entradas RCA del amplifi cador KX RCA.Fije el selector de nivel de entrada del panel de extremo del amplifi cador en la posicón de bajo (LO).Qualquiera de los métodos de entrada permite establisher una senal de salute de bajo nivel en la salute RCA, lo cui, en efecto,para la senal de audio a other amplifi cador o componente.Mantenga el cable de senal de audio alejado de los amneses de cableado de fabrica y other cables de alimentacion. Si es necessario cruzar este cableado, crucelo en un angulo de 90^

Instale un fusible a menos de 18 plg. (45 cm) de la bateria y en linea con el cable de alimentacion conectado al amplifi cador. Si alguna vez necesita desmontar el amplifi cador, el cable de conexion a tierra debe ser el ultimo que se desconecte del amplifi cador. Exactamente lo contrario de lo que se hace cuando se instala.

Modelo Fusible Exerno (no incluso)

Cable de Alimentacion y Conexion a Tierra

Kit de cableado KICKER

El Mini-USB es únicamente para uso interno: NO lo retire o Manipule. KICKER no se responsabiliza por quoi daño al equipo que resultare de las conexiones realizadas en este puerto.

Selección de Encendido Automático: El modelo KX ofrece tres modalidades de encendido automatico que se pueda selectionar en el panel de extremo: +12V, compensacion de CC y audio. Las modalidades de audio o compensacion de CC dan +12V a la terminal REM para encenderthers amplifi caores.

• Encendido a Distancia: Ponga el selector en +12V para usar el conductor de encendido a distancia de la unidad fuente. Instale cable calibre 18 desde el conductor de encendido a distancia de la unidad fuente hasta la terminal etiquetada REM entre las terminales de alimentacion positiva y negativa del amplifi cador. Este es el método de encendido automatico preferido.
• Encendido por Compensacion de CC: Si el encendido a distancia no es posible, la?siguiente option preferible es DC Offset. En la modalidad de compensacion de CC, el amplifi cador detecta una subida de 6V de las salidas de altavoz de alto nivel cuando la unidad fuente se ha encendido.
• Encendido por Detecion de Senal: La modalidad de es la option fi nal de encendido automatico. Este es un methodo de encendido en que el amplif cador detecta la senal de audio procedente de la unidad fuente y se enciende automatically. Este methodo de encendido no funciona correctamente si el control de amplification de entrada no se ha sido correctamente.

Nivel de Entrada: Las entradas RCA de los amplificadores KX de KICKER aceptan señales de bajo nivel o alto nivel procedentes de la unidad fuente. Si la una calidad disponible de la unidad fuente es una seals de alto nivel, oprima y deja adentro el selector de nivel de entrada del amplifiador. En la seccion de cableado de este manual hay mas instrucciones.

Control de Amplificacion de Entrada: El control de amplification de entrada no es un control de volumen. El control de amplifiacion de entrada hace que la calidad de la fuente corresponda al nivel de entrada del amplificador. Suba el volumen de la unidad fuente a 3% (si la unidad lega a 30, subale el volumen a 25). A continuacion, subalentamente la amplifacion (girando el control en el sentido de las manecillas del reloj) hasta quecoulda ir distorsion, bajoajela un poquito.

Filtro subsónico ajustable: El filtro subsónico variable proporciónar un punto de corte para las Frequencias mas bajo (10-80Hz) que podriñan hacer sus parlantes ante una sobre-excursion, y el despericio de la potencia de su amplíl cador. La confi guración para este control debe establearce en la capacité de baja frequencia de su parlante.

Control de filtrlo: El filtrlo variable en el amplificador está sempre activo y le permite ajustar la fecuencia de filtrlo [LO-PASS] (Paso bajo)de 0 a 160Hz. La confi guración para este control es subjelta: 80Hz es un buena punto de inicia.

KICK EQ + Control de intensificacion de bajos: El control variable de intensificacion de bajos en elazo del amplifi cador está diseado para brindarle una salida incrementada, 0-18dB, a la fecuencia seleccionada. Una confi guracion de ANCHO DE BANDA mas alta (Q) resultara en un corte mas agudo en las fecuencias por encima y por debajo de la fecuencia central seleccionada. La confi guracion para este control es subjetiva. Si se lo sube, deben reajustar la ganancia del control de entrada para evaporar el recorte del amplifi cador.

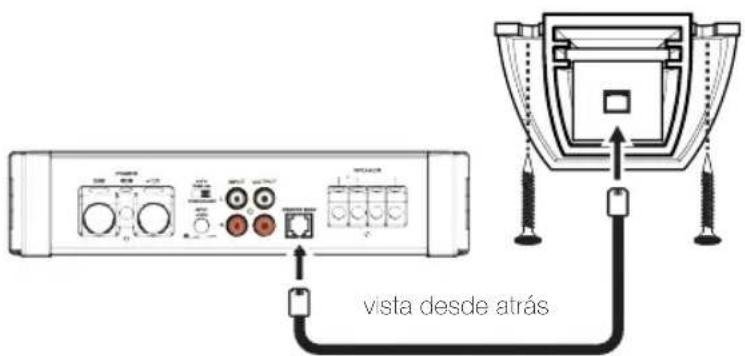

Bass-CXRC Remoto: Con el control remoto de nivel de bajos, usted Tiene la capacité de controlar el nivel de salida del amplifi cador de manera remota. Para montar el control remoto del nivel de bajos sobre una superficie, simplemente atomille el control en laubicacion elegida, bajo tienda el cable desde el controlador hasta el conector * [Remote Bass] (Bajo remoto) en el panel del amplifi cador. NO proceda a la conexion/desconexion cuando el amplifi cador está encendido. Consulte la pagina 12 por informacion sobre la instalacion.

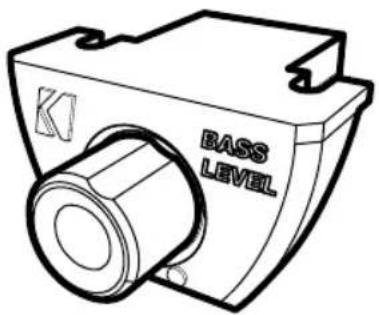

KXRC CONTROL REMOTO DE BAJOS INSTALLACION

Para instalar en superficie el control remoto KXRC use los tornillos suministrados.

RESOLUCION DE PROBLEMAS

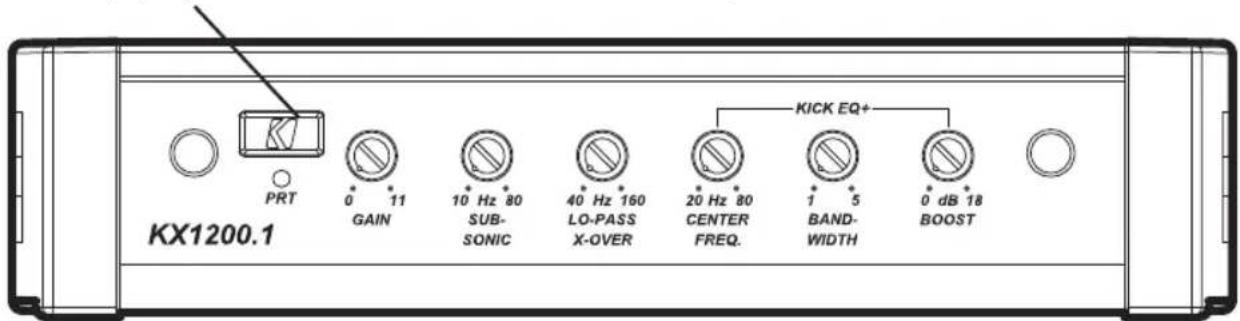

Si su amplifi cador parece no estar configurando, revise lo obvio primero: fusibles quemados, conexiones malas o incorrectas, posicion Incorrecta de los selectores de crossover y amplifiacion, etc. Su amplifi cador Modelo KX de KICKER conta con un LED de proteccion (PRT) en el panel de alimentacion lateral. Dependiendo del estado del amplifi cador y delsystema de cargo del vehiculo, los LED se iluminaran en rojo o ser apagar.

El indicator luminoso LED de "protection" destella con la música fuerte? El indicator luminoso LED rojo indica que hay bajo voltaje de batería. Revise todas las conexiones del sistemas de energia del vehiculo. Puede sernecessaryácarbilar o cargargbatería del vehiculo o cabiar el alternador del vehiculo.

2El indicator luminoso LED de "protection" está encendido y no hay calidad? 1 El amplifi cador está muy caliente = Se ha activado el circuito de proteccion termica. Con un medidor VOM, compruebe que las terminales de alto zoz tengan la impedancia correcta (vea en este manual los diagramas que contienen datos de impedancia minima recomendada y sugerencias de cableado de various altavoces). Asegu reuse también de que haya un fl ujo de aire adequado alrededor del amplif cador 2 El amplifi cador se apaga solo cuando el vehiculo esta en marcha = Se ha activado el circuito de proteccion contra sobrevolteje. El voltaje al amplifi cador no esta bajo el intervalo de funconamiento de 10V a 16V. Haga inspeccionar el systeme electrico y de cargo electrica del automovil. 3 El amplifi cador solo funciona a bajo volumen = Se ha activado el circuito de proteccion contra cortocircuitos. Asegu reuse de que los cables de los altavoces no esten en cortocircuito entre si o con el chasis del vehiculo. Vea si hay altavoces daados o functiOnando a menos de la impedancia minima recomendada.

No hay calidad de uno de los canales? Revise el control de balance de la unidad fuente. Revise las conexiones RCA (o de entrada de altovoz) y de salute de altovoz del canal.

?Hay ruido sibilante de alternador asociado a las RPM del motor? 1Vea si hay algo n cable RCA (o de entrada de altovo) dañado. 2 Revise el encaminamento del cable RCA (o de entrada de altovo). 3Vea si la unidad fuente Tiene conexión a tierra apropiada. 4 Revise las confi guraciones de amplifi cación y bajelas si está muy altas.

?Hay baja respuesta de bajos? Invierta la connexion de uno de los altavoces de positiva a negativa en los canales estereofonicos y/o de subwoofer; si los bajos mejoran, el altovozano estáfuera de fase.

?Hay ruido de conexion a tierra? Los amplificadores KICKER son totalmente compatibles con las unidades fuente de todos los fabricantes. Algunas unidades principales peuvent necessitar mas conexion a tierra para evaporar que entre ruido a la serial de audio. En la mayoria de los casos, este problema con la unidad principal se resuelve instalando un cable de conexion a tierra desde las calidas RCA de la unidad principal al chasis.

PRECAUCION: Cuando haga arrancar el vehiculo con cables de arranque connectados a una bateria externa, asegürese de que las conexiones de los cables de arranque Sean correctas. Conectar los cables de arranque de forma incorrecta可以使 quemar los fusibles del amplif cador y causar fallas en other sistemas del vehiculo.

Si Tiene mas preguntas sobre la instalacion de su nuevo producto KICKER, vaya al distribuidor autorizzato de KICKER sobre lo compró. Si necesita mas consejos sobre la instalacion, hagablick en la lengueta SUPPORT (apoyo) de la pagina Web de KICKER, www.kicker.com. Escoja la lengueta TECHNICAL SUPPORT (apoyo的技术ico), escoja el tema que le interese y bajo descargue o vea la informacion correspondiente. Envie un mensaje por correto electronomicoa [e-mail] o comuniquese con Servicios Tecnicos Iamando al [phone] si Tiene preguntas especialc cas o a las cuales no haya enrorado respuesta.

KX400.1

Relación de Senal a Ruiño -75dB CEA-2006B (ref: 1W, ponderado en A)

KX800.1

400x1@4ohmios,14.4VCC,1%THD,CEA-2006B(W)

Relación de Senal a Ruido-75dB CEA-2006B (ref: 1W, ponderado en A)

KX1200.1

Relación de Senal a Ruido-75dB CEA 2006B (ref:1W, ponderado en A)

KX1600.1

800x1@4ohmios,14.4VCC,1%THD,CEA-2006B(W)

Relación de Senal a Ruiño -75dB CEA-2006B (ref: 1W, ponderado en A)

KX2400.1

Relación de Senal a Ruido-75dB CEA-2006B (ref: 1W, ponderado en A)

MODELL: KX400.1 / KX800.1 / KX1200.1 / KX1600.1 / KX2400.1

Comuniquee con su concessionario o distribuidor KICKER internacionl para obtener infor acion sobre procedimientos especificos relacionados con las normas de garantia de su pals.

ADVERTENCIA: Los excitadores KICKER son capaces de producir niveles de sodido que pueda darar permanentemente el odo. Subir el volumen del systema hasta un nivel que produca distorsion es mas dañino para el odo que eschar un systema sin distorsión al mismo volumen. El dolor es siempre una indicación de que el sodido es muy fuerte y que pueda darar permanmente el odo. Sea precavido cuando controlle el volumen.

La frase "combustible para vivir la vida Livin' LoudTM a todo volumen" se refiere al entusiasm por la vida que lamarca KICKER de estereos de automovil representa y a la recomendacion a nuestros clients de que vivan lo mejor possible ("a todo volumen") en todo sentido. La linea de altavoces y amplificadores KICKER es la mayor del mercado de audio de automoviles y por lo tanto representa el "combustible" para vivir a todo volumen en el area de "estereos de automovil" de la vida de nosotros clientes. Recomendamos a todos nuestros clientes que obedezan todas las reglas y reglamentos locales sobre ruido en cuando a los niveles legales y apropriados de audicion fuera del vehiculo.
