MANUAL DE USUARIO ARTXD 149 EU HOTPOINT ARISTON

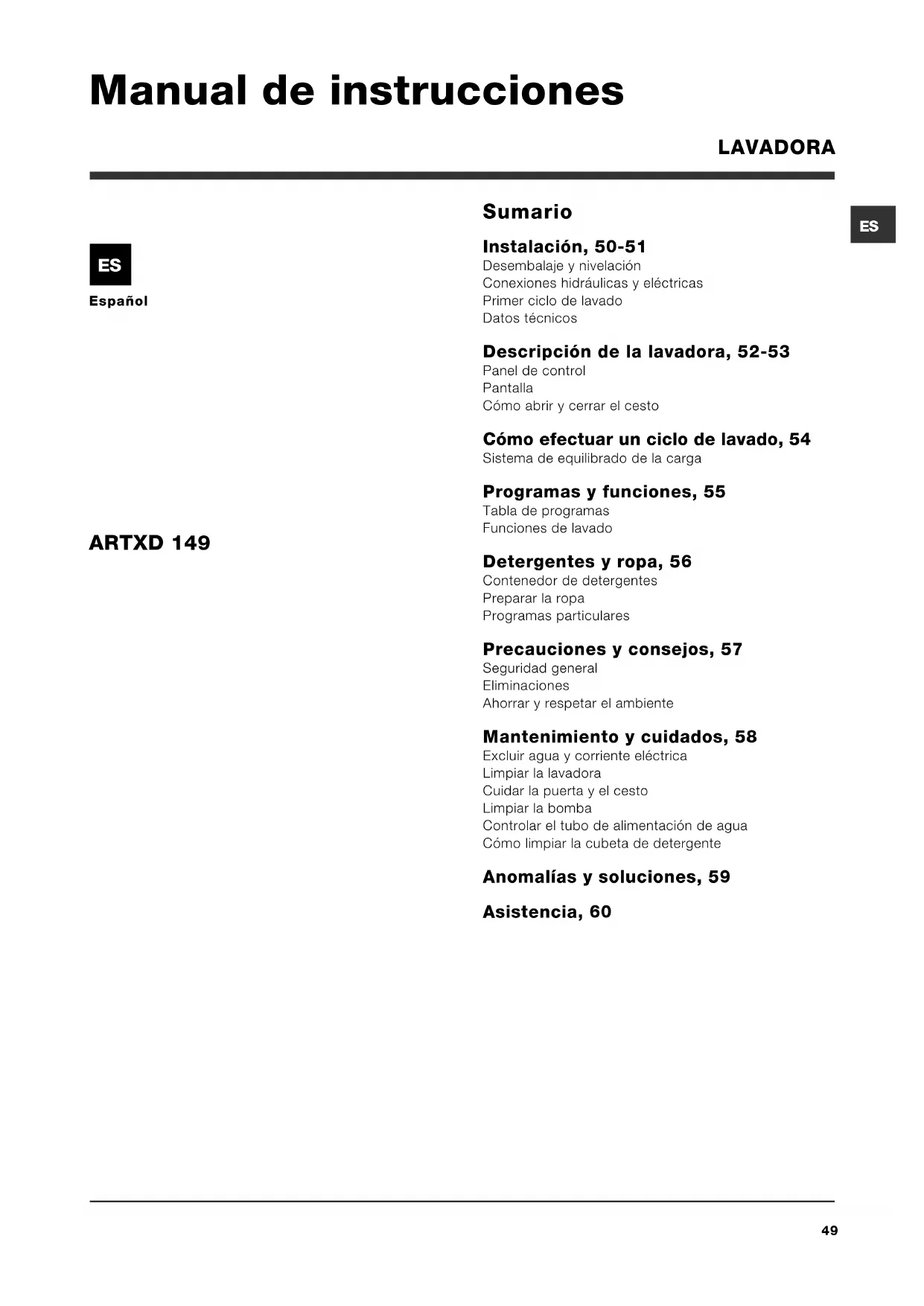

Español Sumario Instalación, 50-51 Desembalaje y nivelación Conexiones hidráulicas y eléctricas Primer ciclo de lavado Datos técnicos Descripción de la lavadora, 52-53 Panel de control Pantalla Cómo abrir y cerrar el cesto Cómo efectuar un ciclo de lavado, 54 Sistema de equilibrado de la carga Programas y funciones, 55 Tabla de programas Funciones de lavado Detergentes y ropa, 56 Contenedor de detergentes Preparar la ropa Programas particulares Precauciones y consejos, 57 Seguridad general Eliminaciones Ahorrar y respetar el ambiente Mantenimiento y cuidados, 58 Excluir agua y corriente eléctrica Limpiar la lavadora Cuidar la puerta y el cesto Limpiar la bomba Controlar el tubo de alimentación de agua Cómo limpiar la cubeta de detergente Anomalías y soluciones, 59 Asistencia, 60

ARTXD 149 Manual de instrucciones LAVADORA50

Instalación Es importante conservar este manual para poder consultarlo en cualquier momento. En caso de venta, de cesión o de traslado, verifique que permanezca junto con la lavadora para informar al nuevo propieta- rio sobre el funcionamiento y brindar las correspon- dientes advertencias. Lea atentamente las instrucciones: ellas contienen importante información sobre la instalación, el uso y la seguridad. Desembalaje y nivelación Desembalaje

lavadora no haya sufrido daños durante el transporte. Si estuviera dañada no la conecte y llame al revendedor.

tornillos de protección para el transporte y la arandela de goma con el correspondiente distanciador, ubicados en la parte posterior (ver la figura).

4. Cierre los orificios con los tapones de plástico

suministrados con el aparato.

5. Conserve todas las piezas: cuando la lavadora deba ser

transportada nuevamente, deberán volver a colocarse. Atención: si vuelve a utilizar los tornillos más cortos, se deben colocar arriba. Los embalajes no son juguetes para los niños. Nivelación

1. Instale la lavadora sobre un piso plano y rígido, sin

apoyarla en las paredes, muebles ni en ningún otro aparato.

2. Si el piso no está

perfectamente horizontal, compense las irregularida- des desenroscando o enroscando los pies delanteros (véase la figura); el ángulo de inclinación medido sobre la superficie de trabajo, no debe superar los 2º. Una cuidadosa nivelación brinda estabilidad a la máquina y evita vibraciones, ruidos y desplazamientos durante el funcionamiento. Cuando se instala sobre moquetas o alfombras, regule los pies para conservar debajo de la lavadora un espacio suficiente para la ventilación. Instalación, desplazamientos Si su lavadora està dotada de un carro especial con ruedas retráctiles, se facilitarà su desplazamiento. Para hacer descender este carro y poder moverla sin esfuerzo, es necesario tirar la palanca, situada abajo a la izquierda, debajo del zócalo. Finalizado el desplazamiento es necesario devolverla a su posición inicial. A partir de ese momento, la máquina está sólidamente colocada. Conexiones hidráulicas y eléctricas Conexión del tubo de alimentación de agua

1. Conectar el tubo de

tubo enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas (ver la figura). Antes de conectarlo, haga correr el agua hasta que esté límpida.

2. Conecte el tubo de

alimentación a la lavado- ra enroscándolo en la toma de agua correspon- diente ubicada en la parte posterior arriba y a la derecha (véase la figura).

3. Verifique que el tubo

no tenga pliegues ni estrangulaciones. La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página del costado). Si la longitud del tubo de alimentación no fuera suficiente, diríjase a una tienda especializada o a un técnico autorizado. No utilice nunca tubos ya usados.ES

Conexión del tubo de descarga Conecte el tubo de descarga, sin plegarlo, a una tubería de descarga o a una descarga de pared colocadas a una altura del piso entre 65 y 100 cm; o apóyelo en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua. No se aconseja utilizar tubos de prolongación, si fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm. Conexión eléctrica Antes de enchufar el aparato, verifique que: la toma tenga la conexión a tierra y haya sido hecha según las normas legales; la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado); la tensión de alimentación esté comprendida dentro de los valores indicados en la tabla de Datos técnicos (ver al costado); la toma sea compatible con el enchufe de la lavadora. Si no es así, sustituya la toma o el enchufe. La lavadora no debe ser instalada al aire libre, ni siquiera si el lugar está reparado, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas. Una vez instalada la lavadora, la toma de corriente debe ser fácilmente accesible. No utilice prolongaciones ni conexiones múltiples. El cable no debe estar plegado ni sufrir compresiones. El cable de alimentación debe ser sustituido sólo por técnicos autorizados. ¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas. Primer ciclo de lavado Después de la instalación y antes del uso, realice un ciclo de lavado con detergente y sin ropa, seleccionando el programa

Datos técnicos ModeloARTXD 149Dimensionesancho 40 cm.altura 85 cm.profundidad 60 cm.Capacidadde 1 a 6 kg.Conexioneseléctricasver la placa de característicastécnicas aplicada en la máquinaConexioneshídricaspresión máxima 1 MPa (10 bar)presión mínima 0,05 MPa (0,5 bar)capacidad del cesto 42 litrosVelocidad decentrifugadomáxima 1400 r.p.m.Programas deprueba según ladirectiva1061/2010programa (90°C); temperatura60ºC y 40°; (Pulse el botónTEMPERATURA).Esta máquina cumple con loestablecido por las siguientesDirectivas de la Comunidad:- 2004/108/CE (CompatibilidadElectromagnética)- 2002/96/CE- 2006/95/CE (Baja Tensión)52

Panel de control Botón con piloto PUESTA

Botón TEMPERATURA Botones SELECTOR DE PROGRAMAS Botones FUNCIÓN Botón de ENCENDIDO/ APAGADO Botón CENTRIFUGADO Botón BLOQUEO DE BOTONES PANTALLA Botón COMIENZO RETRASADO Botón MEMORIA Botón ENCENDIDO/APAGADO : presione breve- mente el botón para encender o apagar la máquina. El piloto PUESTA EN MARCHA/PAUSA que centellea lentamente de color verde indica que la máquina está encendida. Para apagar la lavadora durante el lavado, es necesario mantener presionado el botón durante más tiempo, aproximadamente 2 seg.; si se presiona en forma más breve o accidental, la máquina no se apagará. Si la máquina se apaga durante un lavado en curso, dicho lavado se anulará. Botones SELECTOR DE PROGRAMAS: para seleccionar el programa deseado (ver "Tabla de programas"). Botón MEMORIA: mantenga presionado el botón para memorizar un ciclo y las personalizaciones deseadas. Para llamar un ciclo precedentemente memorizado, presione el botón MEMO. Botones FUNCIÓN: presione el botón para seleccionar la función deseada. En la pantalla se iluminará el piloto correspondiente. Botón CENTRIFUGADO : presiónelo para disminuir o excluir totalmente el centrifugado - el valor se indica en la pantalla. Botón TEMPERATURA : presiónelo para disminuir la temperatura: el valor se indica en la pantalla. Botón BLOQUEO DE BOTONES : para activar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente. El símbolo encendido indica que el panel de control está bloqueado. De este modo, se evitan modificaciones accidentales de los programas, sobre todo si en la casa hay niños. Para desactivar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente. Botón COMIENZO RETRASADO : presiónelo para seleccionar el comienzo retrasado del programa elegido. El retraso se indicará en la pantalla. Botón con piloto PUESTA EN MARCHA/PAUSA: cuando el piloto verde centellea lentamente, presione el botón para que comience el lavado. Una vez que el ciclo ha comenzado, el piloto se mantiene fijo. Para poner en pausa el lavado, presione nuevamente el botón; el piloto centelleará con un color anaranjado. Si el símbolo no está iluminado, se podrá abrir la puerta. Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente el botón. Modalidad de stand by Esta lavasecadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionamiento, se activa pasados aproximadamente 30 minutos. Presionar brevemente el botón ENCENDIDO/ APAGADO y esperar que la máquina se active. Descripción de la lavadoraES

Cómo abrir y cerrar el cesto Fig. 1 Fig. 2 Fig. 3 Fig. 4 A) Abertura (Fig. 1): Levante la tapa externa y ábrala completamente. B) Abertura del cesto (Soft opening): Pulse el botón indicado en la fig. 2 con un dedo y el cesto se abrirá delicadamente. C) IntroduccIón de la ropa (Fig. 3). D) Cierre (Fig. 4): - cierre bien el cesto bajando primero la puerta delantera y apoyando luego la posterior; - luego verifique que los ganchos de la puerta delantera estén perfectamente alojados en la sede de la puerta posterior; - después de haber escuchado el "clac" correspondiente al enganche, ejerza una leve presión hacia abajo sobre ambas puertas que no se deben desenganchar; - por último cierre la tapa externa. E) Parada final del cesto (Fig. 2): Al final del lavado el cesto se colocarà con las puertas hacia arriba para su fàcil apertura La pantalla es útil para programar la máquina y brinda múltiple información. En las dos series superiores A y B se visualizan el programa de lavado seleccionado, la fase de lavado en curso y todas las indicaciones correspondientes al estado de avance del programa. En la serie C se visualiza el tiempo que falta para que finalice el ciclo de lavado en curso y, si se hubiera fijado un COMIENZO RETRASADO, el tiempo que falta para que comience el programa seleccionado. En la serie D se visualiza el valor máximo de velocidad de centrifugado que la máquina puede desarrollar según el programa seleccionado; si el programa no prevé el centrifugado, la serie permanece apagada. En la serie E se visualiza el valor máximo de tempera- tura que se puede fijar según el programa seleccionado; si el programa no prevé la selección de temperatura, la serie permanece apagada. Las series F corresponden a las funciones y se encienden cuando la función seleccionada es compatible con el programa elegido. Símbolo Puerta bloqueada El símbolo encendido indica que la puerta está bloqueada para impedir aperturas accidentales. Para evitar daños, se debe esperar que el símbolo se apague, antes de abrir la puerta (la espera es de aproximadamente 3 minutos). Nota: si la función COMIENZO RETRASADO está activada, la puerta no se puede abrir, para abrirla se debe poner en pausa la máquina presionando el botón PUESTA EN MARCHA/PAUSA. La primera vez que se enciende, se solicitará la elección del idioma y, para ello, la pantalla entrará automáticamente en el menú de selección de idioma. Pantalla

Para elegir el idioma deseado, presione los botones TEMPERATURA y CENTRIFUGADO, para confirmar la elección, presione el botón BLOQUEO DE BOTONES. Si se desea seleccionar otro idioma, apagar la máquina, presione simultáneamente los botones

BLOQUEO DE BOTONES + TEMPERATURA +

CENTRIFUGADO durante 5 segundos, luego repita las operaciones indicadas precedentemente.54

Cómo efectuar un ciclo de lavado

1. ENCENDER LA MÁQUINA. Presione el botón ,

en la pantalla aparecerá la palabra BIENVENIDO; el piloto PUESTA EN MARCHA/PAUSA centelleará lentamente de color verde.

2. CARGAR LA ROPA. Abra la puerta. Cargue la ropa,

cuidando no superar la cantidad de carga indicada en la tabla de programas de la página siguiente.

3. DOSIFICAR EL DETERGENTE. Vierta el

detergente en las cubetas correspondientes como se explica en "Detergentes y ropa".

4. CERRAR LA PUERTA.

5. ELEGIR EL PROGRAMA. Presione uno de los

botones del SELECTOR DE PROGRAMAS para seleccionar el programa deseado; el nombre del programa aparecerá en la pantalla; a dicho programa se le asociará una temperatura y una velocidad de centrifugado que se pueden modificar. En la pantalla aparecerá la duración del ciclo.

6. PERSONALIZAR EL CICLO DE LAVADO. Utilice

los botones correspondientes: Modificar la temperatura y/o el centrifugado. La máquina selecciona automáticamente la temperatura y el centrifugado máximos previstos para el programa seleccionado y, por lo tanto, no se pueden aumentar. Presionando el botón se disminuye progresivamente la temperatura hasta llegar al lavado en frío "OFF". Presionando el botón se disminuye progresivamente el centrifugado hasta su exclusión "OFF". Si se presionan una vez más los botones, se volverá a los valores máximos previstos. Seleccionar un comienzo retrasado. Para seleccionar el comienzo retrasado del programa elegido, presione el botón correspondiente hasta alcanzar el tiempo de retraso deseado. Cuando dicha opción está activada, en la pantalla aparece el símbolo

Para eliminar el comienzo retrasado, presione el botón hasta que aparezca el mensaje OFF. Modificar las características del ciclo. Presione el botón para activar la función; el piloto correspondiente al botón se encenderá. Presione nuevamente el botón para desactivar la función; el piloto se apagará. Si la función seleccionada no es compatible con el programa elegido, el piloto centelleará y la función no se activará. Si la función elegida no es compatible con otra seleccionada precedentemente, el piloto correspondiente a la primera función seleccionada centelleará y se activará sólo la segunda, el piloto de la función activada se iluminará. Las funciones pueden variar la carga recomendada y/o la duración del ciclo.

7. PONER EN MARCHA EL PROGRAMA. Presione

el botón PUESTA EN MARCHA/PAUSA. El piloto correspondiente se iluminará de color verde fijo y la puerta se bloqueará (símbolo PUERTA BLOQUEADA encendido). Durante el lavado, en la pantalla aparecerá el nombre de la fase en curso. Para cambiar un programa mientras un ciclo está en curso, ponga la lavadora en pausa presionando el botón PUESTA EN MARCHA/PAUSA (el piloto PUESTA EN MARCHA/PAUSA centelleará lentamente de color anaranjado); luego seleccione el ciclo deseado y presione nuevamente el botón PUESTA EN MARCHA/PAUSA. Para abrir la puerta mientras un ciclo está en curso, presione el botón PUESTA EN MARCHA/ PAUSA; si el símbolo PUERTA BLOQUEADA está apagado, será posible abrir la puerta. Presione nuevamente el botón PUESTA EN MARCHA/ PAUSA para reanudar el programa a partir del momento en el que se había interrumpido.

8. FIN DEL PROGRAMA. En la pantalla aparecerá el

mensaje "FIN DEL CICLO", cuando el símbolo PUERTA BLOQUEADA se apague, será posible abrir la puerta. Abra la puerta, descargue la ropa y apague la máquina. Si desea anular un ciclo que ya ha comenzado, presione más tiempo el botón . El ciclo se interrumpirá y la máquina se apagará. Sistema de equilibrado de la carga Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.ES

Programas y funciones Descripción del ProgramaTe m p . max. (°C) Velocidad máx. (r.p.m.)DetergentesCarga máx. (Kg.)Duracióndel cicloPrela- vado Blanque- ador LavadoSuavi-zanteProgramas para todos los díasAlgodón (1-2) : blancos extremadamente sucios.90° 1400ll ll Algodón : blancos y colores resistentes muy sucios.60° 1400ll ll Algodón (3) : blancos y colores delicados muy sucios.40° 1400ll ll Sintético resistente (1° presión del botón) colores resistentes muy sucios.60° 800ll ll 2,5 Sintético resistente (4) (1° presión del botón) colores resistentes muy sucios.40° 800ll ll 2,5 Sintético delicado (2° presión del botón) colores resistentes poco sucios.40° 800ll ll 2,5 Mix 30' (1° presión del botón) para refrescar rápidamente prendas poco sucias(no se aconseja utilizarlo para lana, seda y prendas para lavar a mano).30° 800 - -

Mix 15' (2° presión del botón) para refrescar rápidamente prendas poco sucias(no se aconseja utilizarlo para lana, seda y prendas para lavar a mano).30° 800 - -

1,5 Programas Especiales/ MemoBaby: colores delicados muy sucios.40° 800 - lll

Memoria: permite memorizar cualquier tipo de lavado.Seda/Cortinas: para prendas de seda, viscosa, lencería.30° 0 - -

Programas ParcialesCentrifugado Rápido (1° presión del botón) - 1400 - - - - 6 Centrifugado Delicado (2° presión del botón) - 800 - - - - 2,5 Aclarado Algodón (1° presión del botón)- 1400 -

Descarga (2° presión del botón) - 0 - - - - 6 Tabla de programas Se puede controlar la duración de los programas de lavado en la pantalla. Programas

Funciones de lavado Antimancha Esta función es útil para eliminar las manchas más resistentes. Para relizar sólo el blanqueo, vierta el blanqueador en la cubeta 4, seleccione el programa "Aclarado" y active la función "Antimancha". Para blanquear durante el lavado, vierta el detergente y los aditivos, seleccione el programa deseado y active la función "Antimancha". No se puede activar con los programas , , , y Descarga. Prelavado Seleccionando esta función, se realiza el prelavado, muy útil para eliminar manchas difíciles. Nota: agregue el detergente en el compartimento correspondiente. No se puede activar con los programas , , , ,

Aclarado Extra Al elegir esta opción aumentará la eficacia del aclarado y se asegurará la máxima eliminación del detergente. Es útil para pieles particularmente sensibles. No se puede activar con los programas , y Descarga. Fácil Planchado Cuando se selecciona esta función, el lavado y el centrifugado se modificarán oportunamente para disminuir la formación de arrugas. En los programas la máquina finalizará el ciclo con la ropa en remojo, el indicador de la función FÁCIL PLANCHADO y la de PUESTA EN MARCHA/PAUSA centellearán (naranja) y el mensaje "DETENER CON AGUA" aparecerá en la pantalla. Para descargar el agua y poder sacar la ropa, es necesario presionar el botón PUESTA EN MARCHA/ PAUSA o el botón FÁCIL PLANCHADO. No se puede activar con los programas , , , y Descarga. Rápido Para disminuir la duración del lavado y al mismo tiempo garantizar un ahorro de agua y energía. No se puede activar con los programas , , ,

La duración del ciclo que se indica en el visor o en el manual es una estimación calculada en base a condiciones estándar. El tiempo efectivo puede variar en función de numerosos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, el equilibrado de la carga y las opciones adicionales seleccionadas. Para todos los Test Institutes: (1) Programa de control según la directiva 1061/2010: seleccione el programa (90°C); temperatura 60ºC y 40°C (Pulse el botón TEMPERATURA). (2) Programa algodón largo: seleccione el programa (90°C); temperatura 40ºC (Pulse el botón TEMPERATURA). (3) Programa algodón corto: seleccione el programa (40°C). (4) Programa sintético largo: seleccione el programa (1° presión del botón); temperatura 40ºC (Pulse el botón TEMPERATURA).56

Detergentes y ropa Cajón de detergentes El buen resultado del lavado depende también de la correcta dosificación del detergente: si se excede la cantidad, no se lava de manera más eficaz, sino que se contribuye a encostrar las partes internas de la lavadora y a contaminar el ambiente. Extraiga el cajón de detergentes e introduz- ca el detergente o el aditivo de la siguiente manera: cubeta 1: Detergente para prelavado (en polvo) cubeta 2: Detergente para lavado (en polvo o líquido) El detergente líquido es conveniente colocarlo directa- mente en la cuba utilizando la correspondiente bola de dosificación. cubeta 3: Aditivos (suavizante, etc.) Cuando vierta el suavizante en el compartimiento 3, tenga cuidado de no superar el nivel "max" indicado. El suavizante se introduce automáticamente en la máquina durante el último aclarado. Al finalizar el programa de lavado, en el compartimiento 3 permanece una cantidad residual de agua. La función de la misma es la introducción de suavizantes muy densos o diluir a aquellos concentrados. Si en el compartimiento 3 permaneciera más agua de la normal, esto significa que el dispositivo de vaciado está obstruido. Para la limpieza, véase Mantenimiento y cuidados. cubeta 4: Blanqueador Preparar la ropa Subdivida la ropa según: - el tipo de tejido / el símbolo en la etiqueta. - los colores: separe las prendas de color y las blancas. Vacíe los bolsillos y controle los botones. No supere los valores indicados, referidos al peso de la ropa seca: Tejidos resistentes: max 6 kg. Tejidos sintéticos: max 2,5 kg. Tejidos delicados: max 2 kg. Lana: max 1 kg. Seda: max 1 kg ¿Cuánto pesa la ropa? 1 sábana 400/500 g 1 funda 150/200 g 1 mantel 400/500 g 1 albornoz 900/1200 g 1 toalla 150/250 g Programas particulares Mix 30': fue estudiado para lavar prendas ligeramente sucias y en poco tiempo: dura sólo 30 minutos y de esa manera permite ahorrar energía y tiempo. Seleccionando el programa ( a 30ºC) es posible lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 3 kg. Mix 15': fue estudiado para lavar prendas ligeramente sucias y en poco tiempo: dura sólo 15 minutos y de esa manera permite ahorrar energía y tiempo. Seleccionando el programa ( a 30ºC) es posible lavar conjuntamente tejidos de distinto tipo (excluidas lana y seda), con una carga máxima de 1,5 kg. Baby: programa capaz de eliminar la suciedad característica de los niños pero garantizando la eliminación del detergente de las prendas para evitar problemas de alergia en la piel delicada de los niños. El ciclo ha sido estudiado para disminuir la carga bacteriana utilizando una mayor cantidad de agua y optimizando el efecto de aditivos específicos higienizantes agregados al detergente. Seda: utilice el programa correspondiente para lavar todas las prendas de seda. Se aconseja el uso de un detergente específico para prendas delicadas. Cortinas: pliéguelas y colóquelas dentro de una funda o de una bolsa de red. Utilice el programa

Lana: es la única lavadora que ha obtenido el prestigioso reconocimiento Woolmark Platinum Care (M.0508) otorgado por The Woolmark Company que certifica el lavado en lavadora de todas las prendas de lana, incluidas aquellas que contienen la etiqueta sólo lavado a mano . En consecuencia, con el programa se puede utilizar la lavadora con total tranquilidad para lavar todas sus prendas de lana (máx. 1 kg) garantizando la obtención de los mejores resultados.ES

Precauciones y consejos La lavadora fue proyectada y fabricada en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general Este aparato ha sido fabricado para un uso de tipo doméstico exclusivamente. El aparato no debe ser empleado por personas (niños incluidos) con capacidades físicas, sensoriales o mentales reducidas y con experiencias y conocimientos insuficientes, a menos que dicho uso no se realice bajo la supervisión o las instrucciones de una persona responsable de su seguridad. Los niños deben ser vigilados para asegurarse que no jueguen con el aparato. La lavadora debe ser utilizada sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. No toque la máquina con los pies desnudos ni con las manos o los pies mojados o húmedos. No desenchufe la máquina tirando el cable, sino tomando el enchufe. No toque el agua de descarga porque puede alcanzar temperaturas elevadas. En ningún caso fuerce la puerta: podría dañarse el mecanismo de seguridad que la protege de aperturas accidentales. En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Controle siempre que los niños no se acerquen a la máquina cuando está en funcionamiento. Si debe ser trasladada, deberán intervenir dos o más personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada. Antes de introducir la ropa controle que el cesto esté vacío. Eliminaciones Eliminación del material de embalaje: respete las normas locales, de ese modo, los embalajes podrán volver a ser utilizados. En base a la Norma europea 2002/96/CE de Residuos de aparatos Eléctricos y Electrónicos, los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva. El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo. Ahorrar y respetar el medio ambiente Tecnología a servicio del medio ambiente: ahorrar detergente, agua, energía y tiempo Para no derrochar recursos es necesario utilizar la lavadora con la máxima carga. Una carga comple- ta en lugar de dos medias cargas permite ahorrar hasta el 50% de energía. El prelavado es necesario sólo para ropa muy sucia. Evitarlo permite ahorrar detergente, tiempo, agua y entre el 5 y el 15% de energía. Tratar las manchas con un quitamanchas o dejarlas en remojo antes del lavado, disminuye la necesidad de lavar a altas temperaturas. Un programa a 60ºC en vez de 90ºC o uno a 40ºC en vez de 60ºC, permite ahorrar hasta un 50% de energía. Dosificar bien el detergente en base a la dureza del agua, al grado de suciedad y a la cantidad de ropa evita derroches y protege el ambiente: aún siendo biodegradables, los detergentes contienen elemen- tos que alteran el equilibrio de la naturaleza. Además, si es posible, evite utilizar el suavizante. Realizando los lavados desde el atardecer hasta las primeras horas de la mañana se colabora para reducir la carga de absorción de las empresas eléctricas. La opción COMIENZO RETRASADO ayuda mucho a organizar los lavados en ese sentido. Si el lavado debe ser secado en una secadora, seleccione una velocidad de centrifugado alta. Poca agua en el lavado, permite ahorrar tiempo y energía en el programa de secado.58

Mantenimiento y cuidados Excluir agua y corriente eléctrica Cierre el grifo de agua después de cada lavado. De este modo se limita el desgaste de la instalación hidráulica de la lavadora y se elimina el peligro de pérdidas. Desenchufe la máquina cuando la deba limpiar y durante los trabajos de mantenimiento. Limpiar la lavadora La parte externa y las partes de goma se pueden limpiar con un paño embebido en agua tibia y jabón. No use solventes ni productos abrasivos. Cuidar la puerta y el cesto Deje siempre semicerrada la puerta para evitar que se formen malos olores. Limpiar la bomba La lavadora posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma. Verifique que el ciclo de lavado haya terminado y desenchufe la máquina. Para recuperar los objetos caídos en la precámara:

ubicado en la parte inferior delantera de la lavadora tirando de los costados con las manos (ver la figura);

2. desenrosque la tapa

girándola en sentido antihorario (ver la figura); es normal que se vuelque un poco de agua;

3. limpie con cuidado el

4. vuelva a enroscar la

5. vuelva a montar el

panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras. Controle el tubo de alimentación de agua Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rozaduras se debe sustituir: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas. No utilice nunca tubos ya usados. Cómo limpiar la cubeta de detergente Reinstalación: No olvide volver a introducir el par de sifones en sus correspondientes alojamien- tos y por último volver a colo- car la cubeta en su lugar, enganchándola (fig. 4, 2, 1). Desmontaje: Ejerza una ligera presión sobre el botón grande en la parte delantera de la cubeta de detergente y tírelo hacia arriba (fig. 1, 2). Limpieza: Limpie luego la cubeta bajo el grifo (fig. 3) utilizando un viejo cepillo de dientes y, una vez extraído el par de sifones ubicados en la parte superior de los compartimientos 1 y 2 (fig. 4), controle que los mismos no estén obstruidos y enjuáguelos. Fig. 1 Fig. 2 Fig. 3 Fig. 4ES

Anomalías y soluciones Puede suceder que la lavadora no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia),controle que no se trate de un problema de fácil solución utilizando la siguiente lista. Anomalías: La lavadora no se enciende. El ciclo de lavado no comienza. La lavadora no carga agua (En la pantalla aparecerá el mensaje "Sin agua, revisar suministro"). La lavadora carga y descarga agua continuamente. La lavadora no descarga o no centrifuga. La lavadora vibra mucho durante la centrifugación. La lavadora pierde agua. La máquina está bloqueada, la pantalla centellea e indica un código de anomalía (por ej.: F-01, F-..). Se forma demasiada espuma. Posibles causas / Solución: El enchufe no está introducido en la toma de corriente, o no hace contacto. En la casa no hay corriente. La puerta no está bien cerrada. El botón ENCENDIDO/APAGADO no ha sido presionado. El botón PUESTA EN MARCHA/PAUSA no ha sido presionado. El grifo de agua no está abierto. Se fijó un retraso de la hora de puesta en marcha (ver Cómo efectuar un ciclo de lavado). El tubo de alimentación de agua no está conectado al grifo. El tubo está plegado. El grifo de agua no está abierto. En la casa no hay agua. No hay suficiente presión. El botón PUESTA EN MARCHA/PAUSA no ha sido presionado. El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver Instalación). El extremo del tubo de descarga está sumergido en el agua (ver Instalación). La descarga de pared no posee un respiradero. Si después de estas verificaciones, el problema no se resuelve, cierre el grifo de agua, apague la lavadora y llame a la Asistencia. Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la lavadora carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje. El programa no prevé la descarga: con algunos programas es necesario ponerla en marcha manualmente (Programas y funciones). Se puede utilizar la función FÁCIL PLANCHADO: para completar el programa, pulse el botón PUESTA EN MARCHA/PAUSA (Programas y funciones). El tubo de descarga está plegado (ver Instalación). El conducto de descarga está obstruido. El cesto, en el momento de la instalación, no fue desbloqueado correctamente (ver Instalación). La máquina no está instalada en un lugar plano (ver Instalación). Existe muy poco espacio entre la máquina, los muebles y la pared (ver Instalación). El tubo de alimentación de agua no está bien enroscado (ver Instalación). El contenedor de detergentes está obstruido (para limpiarlo ver Mantenimiento y cuidados). El tubo de descarga no está bien fijado (ver Instalación). Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y luego vuelva a encenderla. Si la anomalía persiste, llame al Servicio de Asistencia Técnica. El detergente no es específico para la lavadora (debe contener algunas de las frases para lavadora, a mano o en lavadora o similares). La dosificación fue excesiva.60

Asistencia Antes de llamar al Servicio de Asistencia Técnica: Verifique si la anomalía la puede resolver Ud. solo (ver Anomalías y soluciones); Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto; Si no es así, llame al Servicio de Asistencia técnica autorizado, al número de teléfono indicado en el certificado de garantía. No recurra nunca a técnicos no autorizados. Comunique: el tipo de anomalía; el modelo de la máquina (Mod.); el número de serie (S/N ). Estas informaciones se encuentran en la placa que está fijada en la parte posterior de la lavadora. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de Piezas y componentes Mano de obra de los técnicos Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.
