MANUALE UTENTE ARTXD 149 EU HOTPOINT ARISTON

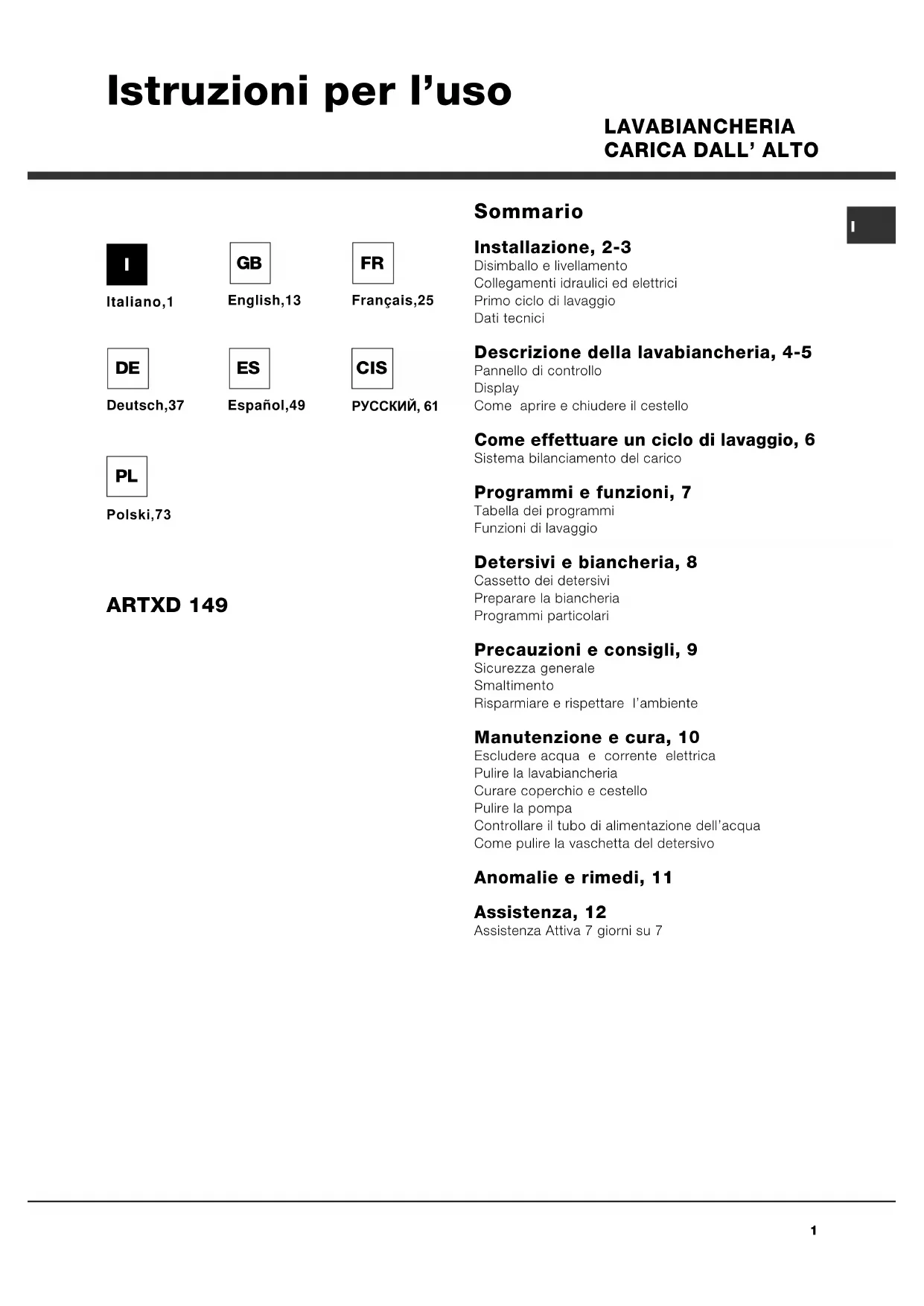

Italiano,1 Sommario Installazione, 2-3 Disimballo e livellamento Collegamenti idraulici ed elettrici Primo ciclo di lavaggio Dati tecnici Descrizione della lavabiancheria, 4-5 Pannello di controllo Display Come aprire e chiudere il cestello Come effettuare un ciclo di lavaggio, 6 Sistema bilanciamento del carico Programmi e funzioni, 7 Tabella dei programmi Funzioni di lavaggio Detersivi e biancheria, 8 Cassetto dei detersivi Preparare la biancheria Programmi particolari Precauzioni e consigli, 9 Sicurezza generale Smaltimento Risparmiare e rispettare lambiente Manutenzione e cura, 10 Escludere acqua e corrente elettrica Pulire la lavabiancheria Curare coperchio e cestello Pulire la pompa Controllare il tubo di alimentazione dellacqua Come pulire la vaschetta del detersivo Anomalie e rimedi, 11 Assistenza, 12 Assistenza Attiva 7 giorni su 7

ARTXD 149 Istruzioni per luso

È importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria per informare il nuovo proprietario sul funzionamento e sui relativi avvertimenti. Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Disimballo e livellamento Disimballo

2. Controllare che la

lavabiancheria non abbia subìto danni nel trasporto. Se fosse danneggiata non colle- garla e contattare il rivenditore.

3. Rimuovere le quattro

viti di protezione per il trasporto e il gommino con il relativo distanzia- le, posti nella parte posteriore (vedi figura).

4. Chiudere i fori con i tappi di plastica in dotazione.

5. Conservare tutti i pezzi: qualora la lavabiancheria

debba essere trasportata, dovranno essere rimontati. Attenzione. In caso di riutilizzo le viti più corte devono essere montate in alto. Gli imballaggi non sono giocattoli per bambini. Livellamento La vostra lavabiancheria potrà essere rumorosa se i due piedini non sono regolati in modo che la stessa risulti perfettamente in piano.

lavabiancheria su un pavimento piano e rigido, senza appoggiarla a muri, mobili o altro.

2. Se il pavimento non

fosse perfettamente orizzontale, compensare le irregolarità svitando o avvitando i piedini anterio- ri posteriori (vedi figura); langolo di inclinazione, misurato sul piano di lavoro, non deve superare i 2°. Un accurato livellamento dà stabilità alla macchina ed evita vibrazioni, rumori e spostamenti durante il funzionamento. In caso di moquette o di un tappeto, regolare i piedini in modo da conservare sotto la lava- biancheria uno spazio sufficiente per la ventilazione. Collocazione spostamenti La tua lavatrice è dotata di uno speciale carrello con ruote retrattili puoi facilmente spostarla. Per far scendere questo carrello e poterla così movere senza sforzo, è necessario tirare la leva nera, situata in basso a sinistra, sotto lo zoc colo.Ultimato l o spostamento riportarla nella posizione iniziale. La macchina a questo punto è saldamente collocata (vedi figura). Collegamenti idraulici ed elettrici Collegamento del tubo di alimentazione dellacqua

1. Collegare il tubo di

alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/4 gas (vedi figura). Prima di allacciare, far scorrere lacqua finché non sia limpida.

2. Collegare il tubo di

alimentazione alla lavabiancheria avvitandolo allapposita presa dacqua, nella parte posteriore in alto a destra (vedi figura).

3. Fare attenzione che

nel tubo non ci siano né pieghe né strozzature. La pressione idrica del rubinetto deve essere com- presa nei valori della tabella Dati tecnici (vedi pagina a fianco). Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato. Installazione3

Collegamento del tubo di scarico Collegare il tubo di scarico, senza piegarlo, a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra; oppure appoggiarlo al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). Lestremità libera del tubo di scarico non deve rimanere immersa nellacqua. È sconsigliato usare tubi di prolunga; se indispensa- bile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco); la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco); la presa sia compatibile con la spina della lavabiancheria. In caso contrario sostituire la presa o la spina. La lavabiancheria non va installata allaperto, nem- meno se lo spazio è riparato, perché è molto pericolo- so lasciarla esposta a pioggia e temporali. A lavabiancheria installata, la presa della corrente deve essere facilmente raggiungibile. Non usare prolunghe e multiple. Il cavo non deve subire piegature o compressioni. Il cavo di alimentazione deve essere sostituito solo da tecnici autorizzati. Attenzione! Lazienda declina ogni responsabilità qualora queste norme non vengano rispettate. Qualsiasi modifica apportata allattacco predisposto dalla fabbrica o un irregolare collegamento elettrico, una qualsiasi modifica elettomeccanica o idraulica della macchina farà decadere la garanzia e solleverà il costruttore ed il venditore da eventuali responsabilità. Primo ciclo di lavaggio Dopo linstallazione, prima delluso, effettuare un ciclo di lavaggio con detersivo e senza biancheria impo- stando il programma

Dati tecnici ModelloARTXD 149Dimensionilarghezza cm 40altezza cm 85profondità cm 60Capacitàda 1 a 6 kgCollegamentielettricivedi la targhetta caratteristichetecniche applicata sulla macchinaCollegamentiidricipressione massima 1 MPa (10 bar)pressione minima 0,05 MPa (0,5 bar)capacità del cesto 42 litriVel oci tà dicentrifugasino a 1400 giri al minutoProgrammi dicontrollo secondola direttiva1061/2010programma (90°C);temperatura 60°C e 40°C(Premendo il tasto TEMPERATURA).Questa apparecchiatura è conformealle seguenti Direttive Comunitarie:- 2004/108/CE (CompatibilitàElettromagnetica)- 2002/96/CE- 2006/95/CE (Bassa Tensione)

Pannello di controllo Descrizione della lavabiancheria Tasto TEMPERATURA Tasti SELETTORE PROGRAMMI Tasti FUNZIONE Tasto ACCENSIONE/ SPEGNIMENTO Tasto CENTRIFUGA Tasto ACCENSIONE/SPEGNIMENTO : premere brevemente il tasto per accendere o spegnere la macchina. La spia START/PAUSE che lampeggia lentamente di colore verde indica che la macchina è accesa. Per spegnere la lavabiancheria durante il lavaggio è necessario tenere premuto il tasto più a lungo, circa 2 sec.; una pressione breve o accidenta- le non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso. Tasti SELETTORE PROGRAMMI: per impostare il programma desiderato (vedi Tabella dei programmi). Tasto MEMO: tenere premuto il tasto per memoriz- zare un ciclo e le proprie personalizzazioni preferite. Per richiamare un ciclo precedentemente memorizza- to premere il tasto MEMO. Tasti FUNZIONE: premere il tasto per selezionare la funzione desiderata. Sul display si illuminerà la spia relativa. Tasto CENTRIFUGA : premere per ridurre o escludere del tutto la centrifuga; il valore viene indica- to nel display. Tasto TEMPERATURA : premere per ridurre la temperatura; il valore viene indicato nel display. Tasto BLOCCO TASTI : per attivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi. Il simbolo acceso indica che il pannello di controllo è bloccato. In questo modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini. Per disattivare il blocco del pannello di controllo, tenere premuto il tasto per circa 2 secondi. Tasto PARTENZA RITARDATA : premere per impostare una partenza ritardata del programma prescelto; il ritardo viene indicato nel display. Tasto con spia START/PAUSE: quando la spia verde lampeggia lentamente, premere il tasto per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il tasto; la spia lampeggerà con colore arancione. Se il simbolo non è illuminato, si potrà aprire Il coper- chio. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il tasto. Modalità di stand by Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo circa 30 minuti nel caso di non utilizzo. Premere brevemente il tasto ACCENSIONE/SPEGNIMENTO e attendere che la macchina si riattivi. Tasto con spia START/PAUSE Tasto BLOCCO TASTI DISPLAY Tasto PARTENZA RITARDATA Tasto MEMO5

Il display è utile per programmare la macchina e fornisce molteplici informazioni. Nelle due stringhe superiori A e B vengono visualizzati il programma di lavaggio selezionato, la fase di lavag- gio in corso e tutte le indicazioni relative allo stato davanzamento del programma. Nella stringa C viene visualizzato il tempo residuo alla fine del ciclo di lavaggio in corso e nel caso fosse stata impostata una PARTENZA RITARDATA, il tempo mancante allavvio del programma selezionato. Nella stringa D viene visualizzato il valore massimo della velocità della centrifuga che la macchina può effettuare in base al programma impostato; se il programma non prevede la centrifuga la stringa resta spenta. Nella stringa E viene visualizzato il valore massimo della temperatura che si può selezionare in base al programma impostato; se il programma non prevede limpostazione della temperatura la stringa resta spenta. Le spie F sono relative alle funzioni e si accendono quando la funzione selezionata è compatibile con il programma impostato. Simbolo Coperchio bloccato Il simbolo acceso indica che il coperchio è bloccato per impedire aperture accidentali. Per evitare danni è necessario attendere che il simbolo si spenga prima di aprire il coperchio. L'attesa è di tre minuti circa. N.B.: se è attiva la funzione PARTENZA RITARDATA il coperchio non si può aprire, per aprirlo mettere la macchina in pausa premendo il tasto START/PAUSE. Alla prima accensione verrà richiesto di selezionare la lingua ed il display entrerà automaticamente nel menu di selezione lingua. Per scegliere la lingua desiderata premere i tasti TEMPERATURA e CENTRIFUGA, per confermare la scelta premere il tasto BLOCCO TASTI. Se si vuole selezionare unaltra lingua, spegnere la macchina, premere contemporaneamente i tasti BLOCCO TASTI + TEMPERATURA + CENTRIFUGA per 5 secondi, quindi ripetere le operazioni indicate precedentemente. Come aprire e chiudere il cestello A) Apertura coperchio superiore (Fig. 1): Sollevare il coperchio esterno ed aprirlo completamente. B) Apertura cestello (Soft opening): Con un dito premere il pulsante indicato nella fig. 2 ed il cestello si aprirà delicatamente. C) Introduzione biancheria (Fig. 3). D) Chiusura (Fig. 4): - richiudere bene il cestello abbassando prima lo sportello anteriore ed appoggiandovi quindi quello posteriore; - assicurarsi quindi che i ganci dello sportello anteriore siano perfettamente alloggiati nella sede dello sportello posteriore; - dopo aver sentito il clac dellavvenuto aggancio, esercitare una lieve pressione verso il basso su entrambi gli sportelli che non devono sganciarsi; - chiudere infine il coperchio esterno. E) Arresto finale del cestello (Fig. 2): Al termine del lavaggio il cestello si collocherà con gli sportelli in alto per una facile apertura.6

Come effettuare un ciclo di lavaggio

1. ACCENDERE LA MACCHINA. Premere il tasto

, sul display comparirà la scritta OK; la spia START/PAUSE lampeggerà lentamente di colore verde.

2. CARICARE LA BIANCHERIA. Aprire il coperchio.

Caricare la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.

3. DOSARE IL DETERSIVO. Versare il detersivo

nelle apposite vaschette come spiegato in Detersivi e biancheria.

tasti del SELETTORE PROGRAMMI per selezionare il programma desiderato; il nome del programma comparirà sul display; ad esso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.

6. PERSONALIZZARE IL CICLO DI LAVAGGIO.

Agire sugli appositi tasti: Modificare la temperatura e/o la centrifuga. La macchina seleziona automaticamente la temperatura e la centrifuga massime previste per il programma impostato e non possono pertanto essere aumentate. Premendo il tasto si riduce progressivamente la temperatura sino al lavaggio a freddo OFF. Premendo il tasto si riduce progressivamente la centrifuga sino alla sua esclusione OFF. Unulteriore pressione dei tasti riporterà i valori a quelli massimi previsti. Impostare una partenza ritardata. Per impostare la partenza ritardata del programma prescelto, premere il tasto relativo fino a raggiungere il tempo di ritardo desiderato. Quando tale opzione è attiva, sul display si illumina il simbolo . Per rimuovere la partenza ritardata premere il tasto fino a che sul display compare la scritta OFF. Modificare le caratteristiche del ciclo. Premere il tasto per attivare la funzione; la spia corrispondente al pulsante si accenderà. Premere nuovamente il tasto per disattivare la funzione; la spia si spegnerà. Se la funzione selezionata non è compatibile con il programma impostato, la spia lampeggerà e la funzione non verrà attivata. Se la funzione selezionata non è compatibile con unaltra precedentemente impostata, la spia relativa alla prima funzione selezionata lampeggerà e verrà attivata solo la seconda, la spia della funzione attivata si illuminerà. Le funzioni possono variare il carico raccomandato e/o la durata del ciclo.

7. AVVIARE IL PROGRAMMA. Premere il tasto

START/PAUSE. La spia relativa si illuminerà di colore verde fisso e il coperchio si bloccherà (simbolo COPERCHIO BLOCCATO acceso). Durante il lavaggio, sul display comparirà il nome della fase in corso. Per cambiare un programma mentre un ciclo è in corso, mettere la lavabiancheria in pausa premendo il tasto START/ PAUSE (la spia START/PAUSE lampeggerà lentamente di colore arancione); selezionare quindi il ciclo desiderato e premere nuovamente il tasto START/PAUSE. Per aprire il coperchio mentre un ciclo è in corso premere il tasto START/PAUSE; se il simbolo COPERCHIO BLOCCATO è spenta sarà possibile aprire il coperchio. Premere nuovamente il tasto START/PAUSE per far ripartire il programma dal punto in cui era stato interrotto.

8. FINE DEL PROGRAMMA. Viene indicata dalla

scritta FINE CICLO sul display, quando il simbolo COPERCHIO BLOCCATO si spegnerà sarà possibile aprire il coperchio. Aprire il coperchio, scaricare la biancheria e spegnere la macchina. Se si desidera annullare un ciclo già avviato, premere a lungo il tasto . Il ciclo verrà interrotto e la macchina si spegnerà. Sistema bilanciamento del carico Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavabiancheria effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli.7

Programmi e funzioni Descrizione del ProgrammaTemp. max. (°C) Velocità max. (giri alminuto)DetersiviCarico max. (Kg) DuratacicloPrela-vaggioCandeg

gio Ammorbi denteProgrammi GiornalieriCotone (1-2): bianchi estremamente sporchi.90° 1400lll l Cotone: bianchi e colorati resistenti molto sporchi.60° 1400lll l Cotone (3) : bianchi e colorati delicati molto sporchi.40° 1400lll l Sintetici (1° pressione del tasto) colori resistenti molto sporchi.60° 800lll l 2,5 Sintetici (4) (1° pressione del tasto) colori resistenti molto sporchi.40° 800lll l 2,5 Sintetici (2° pressione del tasto) colori resistenti poco sporchi.40° 800lll l 2,5 Mix 30' (1° pressione del tasto)

per rinfrescare rapidamente capi pocosporchi (non indicato per lana, seta e capi da lavare a mano).30° 800 - -

Mix 15' (2° pressione del tasto) per rinfrescare rapidamente capi pocosporchi (non indicato per lana, seta e capi da lavare a mano).30° 800 - -

1,5 Programmi Speciali / MemoCiclo Baby: colori delicati molto sporchi.40° 800 - ll l

Memo: permette di memorizzare un qualsiasi ciclo di lavaggio.Seta/Tende: per capi in seta, viscosa, lingerie.30° 0 - -

Lana: per lana, cachemire, ecc.40° 800 - -

Scarico (2° pressione del tasto). - 0 - - - - 6 Funzioni di lavaggio Antimacchia Questa funzione è utile per eliminare le macchie più resistenti. Per effettuare solo il candeggio versare la candeggina nella vaschetta 4, impostare il programma Risciacquo e attivare la funzione Antimacchia. Per candeggiare durante il lavaggio versare il detersivo e gli additivi, impostare il programma desiderato e attivare la funzione Antimacchia. Non è attivabile sui programmi , , , , Scarico. Prelavaggio Selezionando questa funzione si effettua il prelavaggio, utile per rimuovere macchie ostinate. N.B.: Aggiungere il detersivo nell'apposito scomparto. Non è attivabile sui programmi , , , , , . Tabella dei programmi Extra Risciacquo Selezionando questa opzione si aumenta lefficacia del risciacquo, e si assicura la massima rimozione del detersivo. E utile per pelli particolarmente sensibili. Non è attivabile sui programmi , e Scarico. Stira facile Selezionando questa funzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Nei programmi la macchina terminerà il ciclo con la biancheria in ammollo, la spia della funzione STIRA FACILE e quella di AVVIO/PAUSA lampeggeranno (arancione) e la scritta "IDROSTOP" apparirà su display. Per scaricare lacqua e poter rimuovere il bucato sarà necessario premere il tasto START/PAUSE o il tasto STIRA FACILE. Non è attivabile sui programmi , , , , Scarico. Rapido Per ridurre la durata del lavaggio, garantendo al contempo un risparmio di acqua ed energia. Non è attivabile sui programmi , , , , , . E' possibile controllare la durata dei programmi di lavaggio sul display. Programmi

Per tutti Test Institutes: (1) Programma di controllo secondo la direttiva 1061/2010: impostare il programma (90°C); temperaura di 60°C e 40°C (Premendo il tasto TEMPERATURA).

2) Programma cotone lungo: impostare il programma

(90°C); temperatura di 40°C (Premendo il tasto TEMPERATURA).

3) Programma cotone corto: impostare il programma

(40°C). (4) Programma sintetico lungo: impostare il programma (60°C) (1° pressione del tasto); temperatura di 40°C (Premendo il tasto TEMPERATURA). La durata del ciclo indicata sul display o su questo libretto è una stima calcolata in base a condizioni standard. Il tempo effettivo può variare in base a numerosi fattori quali la temperatura e la pressione dell'acqua in ingresso, la temperatura ambiente, la quantità di detersivo, la quantità ed il tipo di carico, il bilanciamento del carico, le opzioni aggiuntive selezionate.8

Cassetto dei detersivi Il buon risultato del lavaggio dipende anche dal corretto dosaggio del detersivo: eccedendo non si lava in modo più efficace e si contribuisce a incrostare le parti interne della lavabiancheria e a inquinare lambiente. Alzare il coperchio al di sotto del quale è collo- cato il cassetto dei detersivi e inserire il detersivo o ladditivo come segue. vaschetta 1: Detersivo per prelavaggio (in polvere) vaschetta 2: Detersivo per lavaggio (in polvere o liquido) E opportuno immettere direttamente il detersivo liquido in vasca a mezzo dellapposita pallina. vaschetta 3: Additivi (ammorbidente, ecc.) Quando si versa lammorbidente nel comparto 3, far attenzione a non superare il livello max indicato. Lammorbidente viene automaticamente immesso in macchina durante lultimo risciacquo. Al termine del programma di lavaggio nello scomparto 3 rimane un residuo dacqua. Questa serve per limmissione di ammorbidenti molto densi, ovvero per diluire quelli concentrati. Se nel comparto 3 rimanesse più acqua del normale, ciò significa che il dispositivo di svuotamento è intasato. Per la pulizia vedi Manuten- zione e cura). vaschetta 4: Candeggina Preparare la biancheria Suddividere la biancheria secondo: - il tipo di tessuto / il simbolo sulletichetta. - i colori: separare i capi colorati da quelli bianchi. Vuotare le tasche e controllare i bottoni. Non superare i valori indicati, riferiti al peso della biancheria asciutta: Tessuti resistenti: max 6 kg Tessuti sintetici: max 2,5 kg Tessuti delicati: max 2 kg Lana: max 1 kg Seta: max 1 kg Quanto pesa la biancheria? 1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1.200 gr. 1 asciugamano 150-250 gr. Programmi particolari Mix 30': è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 30 minuti e fa così risparmiare energia e tempo. Impostando il program- ma ( a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 3 kg. Mix 15': è studiato per lavare capi leggermente sporchi in poco tempo: dura solo 15 minuti e fa così risparmiare energia e tempo. Impostando il program- ma ( a 30°C) è possibile lavare insieme tessuti di diversa natura (esclusi lana e seta) con un carico massimo di 1,5 kg. Baby: programma in grado di asportare lo sporco tipico dei bambini garantendo la rimozione del detersivo dai panni onde evitare allergie alla pelle delicata dei bambini. Il ciclo è stato studiato per ridurre la carica batterica utilizzando una maggior quantità di acqua e ottimizzando l'effetto di additivi specifici igenizzanti aggiunti al detersivo. Seta: utilizzare lapposito programma per lavare tutti i capi in seta. Si consiglia lutilizzo di un detersivo specifico per capi delicati. Tende: si raccomanda di piegarle e sistemarle dentro una federa o un sacchetto a rete. Utilizzare il programma

Lana: è lunica lavabiancheria ad aver ottenuto il prestigioso riconoscimento Woolmark Platinum Care (M.0508) da parte di The Woolmark Company, che certifica il lavaggio in lavatrice di tutti i capi in lana, anche quelli recanti letichetta solo lavaggio a mano . Con il programma si ha quindi lassoluta tranquillità di lavare in lavatrice tutti i capi in lana (max. 1 kg) con la garanzia delle migliori performance. Detersivi e biancheria9

Precauzioni e consigli La lavabiancheria è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale Questo apparecchio è stato concepito esclusiva- mente per un uso di tipo domestico. L'apparecchio non deve essere utilizzato da persone (bambini compresi) con capacità fisiche, sensoriali o mentali ridotte e con esperienze e conoscenze insufficienti, a meno che tale utilizzo non avvenga sotto la supervisione o le istruzioni di una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per garantire che non giochino con l'apparecchio. La lavabiancheria deve essere usata solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. Non toccare lacqua di scarico, che può raggiungere temperature elevate. Non forzare in nessun caso il coperchio: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Controllare sempre che i bambini non si avvicinino alla macchina in funzione. Se devessere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante. Prima di introdurre la biancheria controlla che il cestello sia vuoto. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, preve- de che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Risparmiare e rispettare lambiente Tecnologia a servizio dellambiente: risparmiare detersivo, acqua, energia e tempo Per non sprecare risorse bisogna utilizzare la lavabiancheria con il massimo carico. Un carico pieno al posto di due mezzi fa risparmiare fino al 50% di energia. Il prelavaggio è necessario solo per biancheria molto sporca. Evitarlo fa risparmiare detersivo, tempo, acqua e tra il 5 e il 15% di energia. Trattando le macchie con uno scioglimacchia o lasciandole in ammollo prima del lavaggio, si riduce la necessità di lavare ad alte temperature. Un programma a 60°C invece di 90°C o uno a 40°C invece di 60°C, fa risparmiare fino al 50% di energia. Dosare bene il detersivo in base alla durezza dellacqua, al grado di sporco e alla quantità di biancheria evita sprechi e protegge lambiente: pur biodegradabili, i detersivi contengono elementi che alterano lequilibrio della natura. Inoltre evitare il più possibile lammorbidente. Effettuando i lavaggi dal tardo pomeriggio fino alle prime ore del mattino si collabora a ridurre il carico di assorbimento delle aziende elettriche. La funzione Partenza Ritardata aiuta molto a organizzare i lavaggi in tal senso. Se il bucato deve essere asciugato in un asciugatore, selezionare unalta velocità di centrifuga. Poca acqua nel bucato fa rispamiare tempo ed energia nel programma di asciugatura.10

Manutenzione e cura Escludere acqua e corrente elettrica Chiudere il rubinetto dellacqua dopo ognilavaggio. Si limita così lusura dellimpiantoidraulico della lavabiancheria e si elimina il pericolodi perdite. Staccare la spina della corrente quando sipulisce la lavabiancheria e durante i lavori dimanutenzione. Pulire la lavabiancheria La parte esterna e le parti in gomma possono essere puliti con un panno imbevuto di acqua tiepida e sapone. Non usare solventi o abrasivi. Curare Coperchio e cestello Lasciare sempre socchiuso il coperchio per evitare che si formino cattivi odori. Pulire la pompa La lavabiancheria è dotata di una pompa autopulenteche non ha bisogno di manutenzione. Può peròsuccedere che piccoli oggetti (monete, bottoni)cadano nella precamera che protegge la pompa,situata nella parte inferiore di essa. Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.Per recuperare eventuali oggetti caduti nella preca-camera:1. rimuovere il pannellodi copertura sul latoanteriore della lava-biancheria tirando conle mani dai lati dello zoccolo (vedi figura);

2. svitare il coperchioruotandolo in senso

antiorario (vedi figura): è normale che fuori-esca un pò dacqua;3. pulire accuratamentelinterno;4. riavvitare il coperchio;5. rimontare il pannelloassicurandosi, prima dispingerlo verso lamacchina, di averinserito i ganci nelleapposite asole. Controllare il tubo di alimentazione dellacqua Controllare il tubo di alimentazione almeno una voltaallanno. Se presenta screpolature e fessure vasostituito: durante i lavaggi le forti pressioni potrebbe-ro provocare improvvise spaccature. Non utilizzare mai tubi già usati. Come pulire la vaschetta del detersivo Pulizia: Pulire quindi il cassetto sotto il rubinetto (fig. 3) utilizzando anche un semplice spazzolino da denti e, sfilata la coppia disifoncini inseriti nella parte superiore degli scomparti 1 e 2(fig. 4), controllare che gli stessi non siano ostruiti erisciacquarli.Rimontaggio:Non dimenticare di reinserirela coppia di sifoncini negliappositi alloggiamenti erimettere infine il cassettonella sua sede aggancian-dolo (fig. 4, 2, 1).Smontaggio:Esercitare una leggerapressione sul pulsante sullaparte anteriore del cassettodetersivo e tirarlo verso lalto(fig. 1, 2). Fig. 1 Fig. 2 Fig. 3 Fig. 411

Anomalie e rimedi Può accadere che la lavabiancheria non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Anomalie: La lavabiancheria non si accende. Il ciclo di lavaggio non inizia. La lavabiancheria non carica acqua (nel display apparirà la sctitta Manca lacqua, apri il rubinetto). La lavabiancheria carica e scarica acqua di continuo. La lavabiancheria non scarica o non centrifuga. La lavabiancheria vibra molto durante la centrifuga. La lavabiancheria perde acqua. La macchina è bloccata, il display lampeggia e segnala un codice di anomalia (es.: F-01, F-..). Si forma troppa schiuma. Possibili cause / Soluzione: La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto. In casa non cè corrente. Lo sportello non è ben chiuso. Il tasto ACCENSIONE/SPEGNIMENTO non è stato premuto. Il tasto AVVIO/PAUSA non è stato premuto. Il rubinetto dellacqua non è aperto. Si è impostato un ritardo sullora di avvio (PARTENZA RITARDATA, vedi Come effettuare un ciclo di lavaggio). Il tubo di alimentazione dellacqua non è collegato al rubinetto. Il tubo è piegato. Il rubinetto dellacqua non è aperto. In casa manca lacqua. Non cè sufficiente pressione. Il tasto AVVIO/PAUSA non è stato premuto. Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi Installazione). Lestremità del tubo di scarico è immersa nellacqua (vedi Installazione). Lo scarico a muro non ha lo sfiato daria. Se dopo queste verifiche il problema non si risolve, chiudere il rubinetto dellacqua, spegnere la lavabiancheria e chiamare lAssistenza. Se labitazione si trova agli ultimi piani di un edificio, è possibile che si verifi- chino fenomeni di sifonaggio, per cui la lavabiancheria carica e scarica acqua di continuo. Per eliminare linconveniente sono disponibili in com- mercio apposite valvole anti-sifonaggio. Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente. È attiva la funzione STIRA FACILE: per completare il programma premere il tasto AVVIO/PAUSA (Programmi e funzioni). Il tubo di scarico è piegato (vedi Installazione). La conduttura di scarico è ostruita. Il cestello, al momento dellinstallazione, non è stato sbloccato correttamente (vedi Installazione). La lavabiancheria non è in piano (vedi Installazione). La lavabiancheria è stretta tra mobili e muro (vedi Installazione). Il tubo di alimentazione dellacqua non è ben avvitato (vedi Installazione). Il cassetto dei detersivi è intasato (per pulirlo vedi Manutenzione e cura). Il tubo di scarico non è fissato bene (vedi Installazione). Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minuto quindi riaccenderla. Se lanomalia persiste, chiamare lAssistenza. Il detersivo non è specifico per lavabiancheria (deve esserci la dicitura per lavatrice, a mano e in lavatrice, o simili). Il dosaggio è stato eccessivo.12

Assistenza Prima di contattare lAssistenza: Verificare se lanomalia può essere risolta da soli (vedi Anomalie e rimedi). Riavviare il programma per controllare se linconveniente è stato ovviato; In caso negativo, contattare il Numero Unico 199.199.199*. Non ricorrere mai a tecnici non autorizzati. Comunicare: il tipo di anomalia; il modello della macchina (Mod.); il numero di serie (S/N).Queste informazioni si trovano sulla targhetta applicata nella parte posteriore della lavabiancheria. Assistenza Attiva 7 giorni su 7

In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*.Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza TecnicoAutorizzato più vicino al luogo da cui si chiama.È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.aristonchannel.com.GB
