MANUALE UTENTE AQM9D 49 U EU A HOTPOINT ARISTON

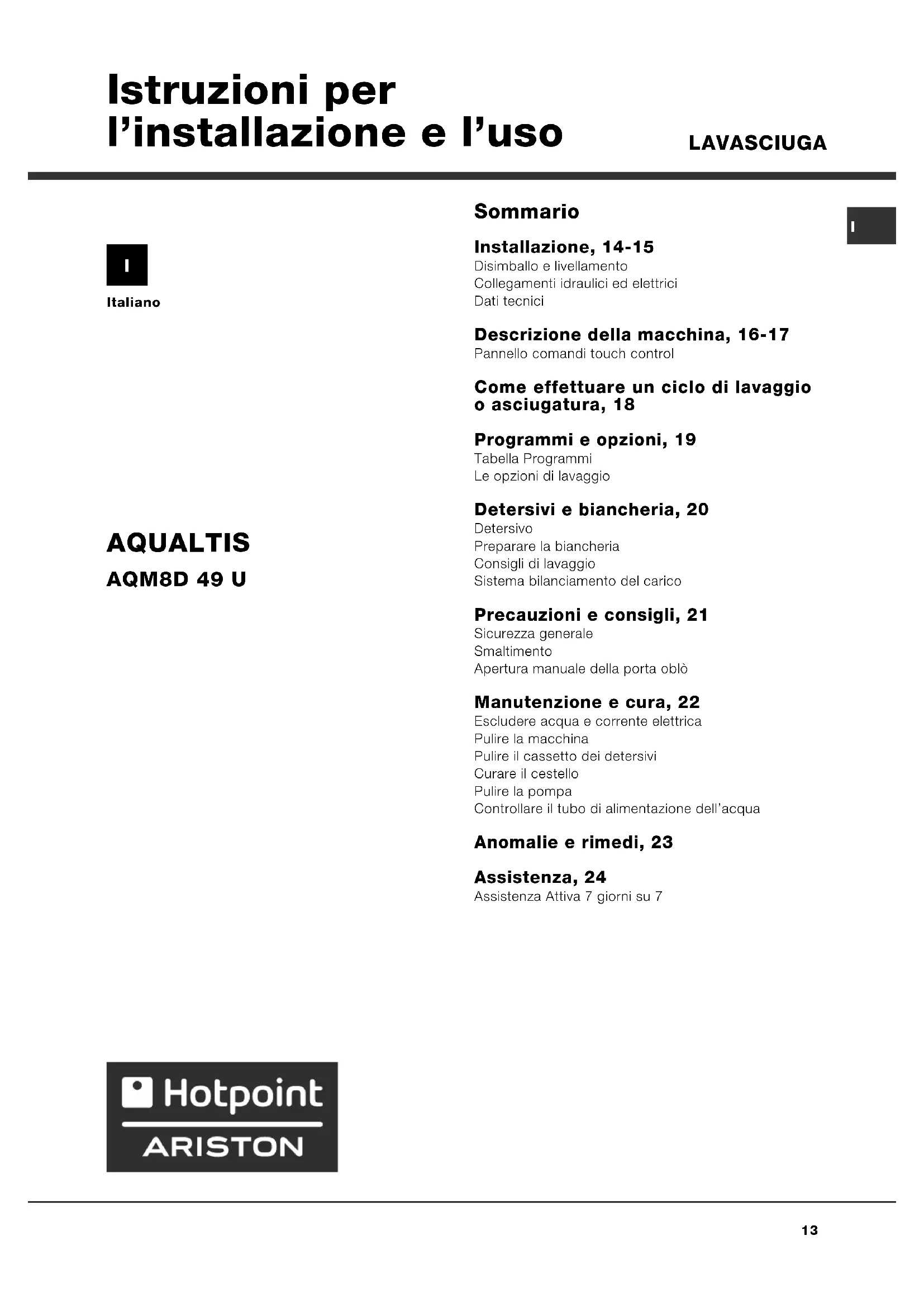

Italiano Sommario Installazione, 14-15 Disimballo e livellamentoCollegamenti idraulici ed elettriciDati tecnici Descrizione della macchina, 16-17 Pannello comandi touch control Come effettuare un ciclo di lavaggio o asciugatura, 18 Programmi e opzioni, 19 Tabella ProgrammiLe opzioni di lavaggio Detersivi e biancheria, 20 DetersivoPreparare la biancheriaConsigli di lavaggioSistema bilanciamento del carico Precauzioni e consigli, 21 Sicurezza generaleSmaltimentoApertura manuale della porta oblò Manutenzione e cura, 22 Escludere acqua e corrente elettricaPulire la macchinaPulire il cassetto dei detersiviCurare il cestelloPulire la pompaControllare il tubo di alimentazione dellacqua Anomalie e rimedi, 23 Assistenza, 24 Assistenza Attiva 7 giorni su 7

Istruzioni per linstallazione e luso14

Installazione E importante conservare questo libretto per poterlo consultare in ogni momento. In caso di vendita, di cessione o di trasloco, assicurarsi che resti insieme alla lavabiancheria. Leggere attentamente le istruzioni: ci sono importanti informazioni sullinstallazione, sulluso e sulla sicurezza. Nella busta contenente questo libretto troverete, oltre alla garanzia, dei particolari che serviranno per linstallazione. Disimballo e livellamento Disimballo

1. Una volta disimballata la lavabiancheria, controllare

che non abbia subito danni durante il trasporto. Se fosse danneggiata non collegarla e contattare il rivenditore.

2. Rimuovere le 4 viti di

protezione per il trasporto ed il relativo distanziale posti nella parte posteriore (vedi figura).

3. Chiudere i fori con i tappi di plastica contenuti nella

4. Conservare tutti i pezzi; qualora la

Lavasciugadovesse essere trasportata, dovranno essere rimontati per evitare danneggiamenti interni. Gli imballaggi non sono giocattoli per bambini. Livellamento

1. Posizionare la Lavasciugasu un pavimento piano e

rigido, senza appoggiarla a muri o mobili.

irregolarità svitando o avvitando i piedini finchè la macchina non sia orizzontale (non deve essere inclinata più di 2 gradi). Un accurato livellamento dà stabilità ed evita vibrazioni e rumorosità soprattutto nella fase di centrifuga. In caso sia posizionata su moquette o tappeti, regolare i piedini in modo da conservare sotto la Lavasciugalo spazio necessario per la ventilazione. Collegamenti idraulici ed elettrici Collegamento del tubo di alimentazione dellacqua Prima di collegare il tubo di alimentazione alla rete idrica, far scorrere l'acqua finché non sia limpida.

1. Collegare il tubo di

alimentazione alla macchina avvitandolo all'apposita presa d'acqua, nella parte posteriore in alto a destra (vedi figura).

2. Collegare il tubo di

alimentazione avvitandolo a un rubinetto d'acqua fredda con bocca filettata da 3/ 4 gas (vedi figura).

3. Fare attenzione che nel tubo non ci siano né pieghe

né strozzature. La pressione idrica del rubinetto deve essere compresa nei valori della tabella Dati tecnici (vedi pagina a fianco). Se la lunghezza del tubo di alimentazione non fosse sufficiente, rivolgersi a un negozio specializzato o a un tecnico autorizzato. Non utilizzare mai tubi di carico usati o vecchi, ma quelli in dotazione alla macchina.15

Collegamento del tubo di scarico Collegare il tubo di scarico a una conduttura di scarico o a uno scarico a muro posti tra 65 e 100 cm da terra evitando assolutamente di piegarlo. In alternativa, appoggiare il tubo di scarico al bordo di un lavandino o di una vasca, legando la guida in dotazione al rubinetto (vedi figura). L'estremità libera del tubo di scarico non deve rimanere immersa nell'acqua. È sconsigliato usare tubi di prolunga; se indispensabile, la prolunga deve avere lo stesso diametro del tubo originale e non superare i 150 cm. Collegamento elettrico Prima di inserire la spina nella presa della corrente, accertarsi che: la presa abbia la messa a terra e sia a norma di legge; la presa sia in grado di sopportare il carico massimo di potenza della macchina, indicato nella tabella Dati tecnici (vedi a fianco); la tensione di alimentazione sia compresa nei valori indicati nella tabella Dati tecnici (vedi a fianco); la presa sia compatibile con la spina della macchina. In caso contrario far sostituire la presa o la spina. La macchina non va installata all'aperto, nemmeno se lo spazio è riparato, perché è molto pericoloso lasciarla esposta a pioggia e temporali. A macchina installata, la presa della corrente deve essere facilmente raggiungibile. Non usare prolunghe e multiple. Il cavo non deve subire piegature o compressioni. Il cavo di alimentazione e la spina devono essere sostituiti solo da tecnici autorizzati. Attenzione! LAzienda declina ogni responsabilità qualora queste norme non vengano rispettate.

Dati tecnici ModelloAQM8D 49 UDimensionilarghezza cm 59,5altezza cm 85profondità cm 64,5Capacitàda 1 a 8 kg per il lavaggioda 1 a 6 kg per l'asciugaturaCollegamentielettricivedi la targhetta caratteristichetecniche applicata sulla macchinaCollegamentiidricipressione massima 1 MPa (10 bar)pressione minima 0,05 MPa (0,5 bar)capacità del cesto 62 litriVelocità dicentrifugasino a 1400 giri al minutoProgrammi dicontrollosecondo la normaEN 50229 lavaggio: programma ; temperatura 60°C; effettuato con 8 kg di carico.asciugatura: prima asciugaturaeffettuata con kg di caricoselezionando il livello di asciugatura"STIRARE";seconda asciugatura effettuata con 6 kgdi carico selezionando il livello diasciugatura "EXTRA".Questa apparecchiatura è conformealle seguenti Direttive Comunitarie:- 89/336/CEE del 03/05/89(Compatibilità Elettromagnetica) esuccessive modificazioni- 2002/96/CE- 2006/95/CE (Bassa Tensione)16

Descrizione della macchina PORTA OBLO Per aprire la porta oblò utilizzare sempre lapposita maniglia (vedi figura).

CASSETTO DEI DETERSIVI

Si trova allinterno della macchina e vi si accede aprendo la porta. Per il dosaggio dei detersi- vi vedi il capitolo Detersivi e biancheria. Nota: attaccare sul cassetto detersivi ladesi- vo con le descrizioni dei programmi e opzioni. Ladesivo si trova nella busta contenente questo libretto.

prelavaggio: usare detersivo in polvere. (Prima di versare il detersi- vo verificare che non sia inserita la vaschetta aggiuntiva 3).

2. vaschetta per il lavaggio:

usare detersivo in polvere o liquido. In questultimo caso si raccomanda di versarlo immediatamente prima dellavvio della lavabiancheria.

3. vaschetta aggiuntiva: Candeggina

Lutilizzo della vaschetta aggiuntiva 3 esclude il prelavaggio. vaschetta per additivi: per ammorbidente o additivi liquidi. Si raccomanda di non superare mai il livello massimo indicato dalla griglia e di diluire ammorbidenti concentrati.

PANNELLO COMANDI TOUCH CONTROL

Per modificare le impostazioni premere leggermente sullicona allinterno dellarea sensibile (touch control) come indicato nella figura. Modalità di stand by Questa lavatrice, in conformità alle nuove normative legate al risparmio energetico, è dotata di un sistema di autospegnimento (stand by) che entra in funzione dopo alcuni minuti nel caso di non utilizzo. Premere brevemente il tasto ON-OFF e attendere che la macchina si riattivi. MODIFICA LINGUA Alla prima accensione della macchina appare nel display la prima lingua lampeggiante. In corrispondenza dei 3 pulsanti a destra del display compaiono i simboli " " , "OK" e "V". Le lingue cambiano automaticamente ogni 3 oppure premendo i pulsanti accanto i simboli " " e "V". Con il pulsante "OK" si conferma la lingua che si fissa dopo 2. Se non si preme nessun pulsante, trascorsi 30 il cambio automatico delle lingue ricomincia. Si può modificare la lingua solo a macchina spenta. Premendo contemporaneamente i pulsanti temperatura +centrifuga +partenza ritardata per 5 oltre ad un breve segnale acustico appare nel display la lingua impostata lampeggiante. Premendo i pulsanti accanto i simboli " " e "V" si cambia la lingua. Con il pulsante accanto il simbolo "OK" si conferma la lingua che si fissa dopo 2. Se non si preme nessun pulsante, trascorsi 30 verrà visualizzata la lingua impostata precedentemente. Riaccendere la macchina. PANNELLO COMANDI TOUCH CONTROL PORTA OBLÒ MANIGLIA PORTA OBLÒ ZOCCOLO PIEDINI REGOLABILI17

ON/OFF con spia : premere brevemente il pulsante per accendere o spegnere la macchina. La spia verde indica che la macchina è accesa. Per spegnere la Lavasciugadurante il lavaggio è necessario tenere premuto il pulsante più a lungo, circa 3 sec.; una pressione breve o accidentale non permetterà lo spegnimento della macchina. Lo spegnimento della macchina durante un lavaggio in corso annulla il lavaggio stesso. Manopola PROGRAMMI: può essere ruotata in entrambe le direzioni. Per impostare il programma più corretto vedi la Tabella programmi. Durante il lavaggio la manopola resta ferma. Pulsanti M1-M2: tenere premuto uno dei pulsanti per memorizzare un ciclo e le proprie personalizzazioni preferite. Per richiamare un ciclo precedentemente memorizzato premere il relativo pulsante. Pulsante ASCIUGATURA: premere per ridurre o escludere lasciugatura; il livello o il tempo di asciugatura selezionato viene indicato nel display (vedi Come effettuare un ciclo di lavaggio o asciugatura). Pulsante TEMPERATURA: premere per modificare o escludere la temperatura; il valore scelto viene indicato dal display (vedi Come effettuare un ciclo di lavaggio o asciugatura). Pulsante CENTRIFUGA: premere per modificare o escludere la centrifuga; il valore scelto viene indicato dal display (vedi Come effettuare un ciclo di lavaggio o asciugatura). Pulsante PARTENZA RITARDATA: premere per impostare una partenza ritardata del programma prescelto; il valore del ritardo impostato viene indicato dal display (vedi Come effettuare un ciclo di lavaggio o asciugatura). PulsantiOPZIONI: premendo il pulsante, sul display comparirà il nome dellopzione. Laccensione della relativa spia indica che lopzione è stata selezionata. Icone FASI DI LAVAGGIO: si illuminano ad indicare l'avanzamento del ciclo (Lavaggio - Risciacquo - Centrifuga/Scarico - Asciugatura ). La scritta si illumina quando il ciclo è terminato. AVVIO/PAUSA con spia : quando la spia verde lampeggia lentamente, premere il pulsante per avviare un lavaggio. A ciclo avviato la spia diventa fissa. Per mettere in pausa il lavaggio, premere nuovamente il pulsante; la spia lampeggerà con colore arancione. Se la spia Porta Bloccata è spenta, si potrà aprire la porta oblò. Per far ripartire il lavaggio dal punto in cui è stato interrotto, premere nuovamente il pulsante. Spia PORTA BLOCCATA: indica che la porta oblò è bloccata. Per aprire la porta è necessario mettere il ciclo in pausa (vedi Come effettuare un ciclo di lavaggio o asciugatura). BLOCCO TASTI: per attivare o disattivare il blocco del pannello comandi, tenere premuto il pulsante per circa 2 secondi. La spia accesa indica che il pannello di controllo è bloccato. In questo modo si impediscono modifiche accidentali dei programmi, soprattutto se in casa ci sono dei bambini. Spia ECO: licona si accenderà quando, modificando i parametri di lavaggio, si otterrà un risparmio di energia di almeno il 10%. Inoltre prima che la macchina entri nella modalità di Stand by licona si accenderà per pochi secondi; a macchina spenta il recupero energetico stimato sarà dell80% circa. Pannello comandi touch control Pulsante TEMPERATURA Manopola PROGRAMMI Pulsanti OPZIONI Spia PORTA BLOCCATA AVVIO/PAUSA con spia Icone FASI DI LAVAGGIO Pulsante CENTRIFUGA Pulsante PARTENZA RITARDATA BLOCCO TASTI ON/OFF con spia Spia ECO DISPLAY

Come effettuare un ciclo di lavaggio o asciugatura NOTA: la prima volta che si utilizza la lavabiancheria, effettuare un ciclo di lavaggio senza biancheria ma con detersivo impostando il programma cotone 90° senza prelavaggio.

1. ACCENDERE LA MACCHINA. Premere il pulsante .

Tutte le spie si accenderanno per 1 secondo e sul display comparirà la scritta AQUALTIS; rimarrà poi accesa fissa la spia del pulsante e la spia AVVIO/PAUSA lampeggerà.

2. SCEGLIERE IL PROGRAMMA. Ruotare la MANOPOLA

PROGRAMMI verso destra o verso sinistra fino a selezionare il programma desiderato; il nome del programma comparirà sul display; ad esso è associata una temperatura e una velocità di centrifuga che possono essere modificate. Sul display comparirà la durata del ciclo.

3. CARICARE LA BIANCHERIA. Aprire la porta oblò. Caricare

la biancheria facendo attenzione a non superare la quantità di carico indicata nella tabella programmi della pagina seguente.

4. DOSARE IL DETERSIVO. Estrarre il cassetto e versare il

detersivo nelle apposite vaschette come spiegato in Descrizione della macchina.

sugli appositi pulsanti del pannello comandi: Modificare la temperatura e/o la centrifuga. La macchina visualizza automaticamente la temperatura e la centrifuga massime previste per il programma impostato o le ultime selezionate se compatibili con il programma scelto. Premendo il pulsante si riduce progressivamente la temperatura sino al lavaggio a freddo OFF. Premendo il pulsante si riduce progressivamente la centrifuga sino alla sua esclusione OFF. Unulteriore pressione dei pulsanti riporterà i valori a quelli massimi previsti. Eccezione: selezionando il programma Cotone Bianchi la temperatura può essere portata sino a 90°. Modificare lasciugatura Alla prima pressione del tasto la macchina seleziona automaticamente il livello di asciugatura massimo compatibile al programma selezionato. Le successive pressioni fanno decrementare il livello e successivamente il tempo di asciugatura fino alla sua esclusione OFF. Unulteriore pressione del pulsante riporterà il valore a quello massimo previsto. Sono previste due tipi di asciugatura: A - In base al tempo: da 20 a 180. B - In base al livello di umidità dei capi asciugati: Stirare: capi leggermente umidi, facili da stirare. Appendere: ideale per quei capi che non necessitano di un'asciugatura completa. Ripiegare: adatto per il bucato da riporre nell'armadio senza bisogno di stiratura. Extra: adatto capi che necessitano di unasciugatura completa come spugne e accappatoi. Se eccezionalmente il carico di biancheria da lavare ed asciugare è superiore al massimo previsto (vedi tabella accanto), effettuare il lavaggio, e a programma ultimato, dividere il carico e rimetterne una parte nel cestello. Seguire a questo punto le istruzioni per effettuare SOLO ASCIUGATURA. Ripeti le stesse operazioni per il carico rimanente. Alla fine dell'asciugatura viene effettuato un periodo di raffreddamento. SOLO ASCIUGATURA Selezionare con la manopola dei programmi unasciugatura

- - ) in base al tipo di tessuto. È possibile impostare anche il livello o il tempo di asciugatura desiderato con il pulsante ASCIUGATURA

Impostare una partenza ritardata. Per impostare la partenza ritardata del programma prescelto, premere il pulsante relativo fino a raggiungere il tempo di ritardo desiderato. Durante limpostazione viene visualizzato il tempo di ritardo insieme alla scritta Parte tra: e il simbolo lampeggiante. Dopo aver impostato la partenza ritardata il Display visualizzerà il simbolo fisso e il display ritornerà alla visualizzazione della durata del ciclo impostato con le scritte Finisce tra: e la durata del ciclo. Premendo il pulsante PARTENZA RITARDATA una sola volta viene visualizzato il tempo di ritardo impostato precedentemente. Dopo lavvio il display visualizzerà la scritta Parte tra: ed il tempo di ritardo. Una volta trascorso il tempo di ritardo impostato, la macchina partirà e il display visualizzerà Finisce tra: e il tempo residuo per la fine ciclo. Per rimuovere la partenza ritardata premere il pulsante fino a che sul display compare la scritta OFF; il simbolo si spegnerà. Modificare le caratteristiche del ciclo. Premere il pulsante per attivare lopzione; sul display comparirà il nome dellopzione e la spia corrispondente al pulsante si accenderà. Premere nuovamente il pulsante per disattivare lopzione; sul display comaprirà il nome dellopzione più OFF e la spia si spegnerà. Se lopzione selezionata non è compatibile con il programma impostato, lincompatibilità verrà segnalata con il lampeggio della spia ed un segnale acustico (3 beep) e lopzione non verrà attivata. Se lopzione selezionata non è compatibile con unaltra precedentemente impostata, la spia relativa alla prima opzione selezionata lampeggerà e verrà attivata solo la seconda, la spia dellopzione attivata si fisserà. Le opzioni possono variare il carico raccomandato e/o la durata del ciclo.

7. AVVIARE IL PROGRAMMA. Premere il pulsante

AVVIO/PAUSA. La spia relativa si fisserà e la porta oblò si bloccherà (spia PORTA BLOCCATA accesa). Durante il lavaggio, sul display comparirà il nome della fase in corso e le icone relative alle fasi si illumineranno. Per cambiare un programma mentre un ciclo è in corso, mettere la Lavasciugain pausa premendo il pulsante AVVIO/PAUSA; selezionare quindi il ciclo desiderato e premere nuovamente il pulsante AVVIO/PAUSA. Per aprire la porta mentre un ciclo è in corso premere il pulsante AVVIO/PAUSA; se la spia PORTA BLOCCATA è spenta sarà possibile aprire la porta. Premere nuovamente sul pulsante AVVIO/PAUSA per far ripartire il programma dal punto in cui era stato interrotto.

8. FINE DEL PROGRAMMA. Viene indicata dalla scritta

END accesa. La porta oblò si potrà aprire immediatamente. Se la spia AVVIO/PAUSA lampeggia, premere il pulsante per terminare il ciclo. Aprire la porta, scaricare la biancheria e spegnere la macchina. Se si desidera annullare un ciclo già avviato, premere a lungo il pulsante . Il ciclo verrà interrotto e la macchina si spegnerà.19 Programmi e opzioni Tabella programmi Icona Descrizione del ProgrammaTemp. max. (°C) Velocità max. (giri alminuto)Asciu-gaturaDetersivi e additiviCarico max. (Kg) DuratacicloDetersivoLavaggioAmmor-bidenteCandeg- gina Programmi CotoneCotone bianchi con prelavaggio90° 1400 ll l - 8Cotone bianchi (1): bianchi e colorati resistenti molto sporchi.60° (Max. 90°)

ll l l Cotone bianchi (2): bianchi e colorati delicati molto sporchi.40° 1400ll l l Cotone colorati (3)40° 1400ll l l Jeans40° 800 ll l - 4Programmi specialiBaby: colori delicati molto sporchi.40° 800ll l l Mix 30': per rinfrescare rapidamente capi poco sporchi(non indicato per lana, seta e capi da lavare a mano).30° 800 ll l - 3,5Sintetici resistenti60° 800ll l l Seta: per capi in seta, viscosa, lingerie.30° 0 - - 2Lana: per lana, cachemire, ecc.40° 800 ll l - 2Programmi Asciugatura"Lava&Asciuga" 30° 1400 ll l - 1Asciugatura "Cotone" - - - - - 6 Asciugatura "Sintetici" - -

- - - 3,5Asciugatura "Lana" - - - - - 1,5Programmi parziali Risciacquo - 1400

- - - 8 Scarico - 0 - - - - 8 (*) E' possibile controllare la durata dei programmi di lavaggiosul display. (*) Nota: dopo circa 10 minuti dallo START, la macchina in base al carico effettuato, ricalcolerà e visualizzera il tempo residuo alla fine del programma. Per tutti Test Institutes:

1) Programma di controllo secondo la norma EN 50229: impostare il programma con una temperaura di 60°C.

2) Programma cotone lungo: impostare il programma con una temperatura di 40°C.3) Programma cotone corto: impostare il programma con una temperatura di 40°C. Opzioni di lavaggio Super Wash Questa opzione garantisce un lavaggio di alte prestazioni grazie allutilizzo di una maggior quantità d acqua nella fase iniziale del ciclo e alla maggior durata del programma ed è utile per eliminare le macchie più resistenti. Può essere utilizzata con o senza candeggina. Se si desidera effettuare anche il candeggio inserire la vaschetta aggiuntiva 3, in dotazione, nella vaschetta 1. Nel dosare la candeggina non superare il livello max indicato sul perno centrale (vedi figura). Se si desidera solo candeggiare senza effettuare il lavaggio completo, versare la candeggina nella vaschetta aggiuntiva 3, impostare il programma Risciacquo

attivare l'opzione Super Wash

Non è attivabile sui programmi , , , , , , , ,

Stirameno Selezionando questa opzione, il lavaggio e la centrifuga saranno opportunamente modificati per ridurre la formazione di pieghe. Al temine del ciclo la lavasciuga effettuerà delle lente rotazioni del cestello; le spie Stirameno e AVVIO/PAUSA lampeggeranno. Per terminare il ciclo premere il pulsante AVVIO/ PAUSA o il pulsante Stiramenoe. Nel programma Seta la macchina terminerà il ciclo con la biancheria in ammollo e la spia Stirameno lampeggerà. Per scaricare lacqua e poter rimuovere il bucato è necessario premere il pulsante AVVIO/PAUSA o il pulsante "Stirameno". Non è attivabile sui programmi , , , , , ,

Note: se si vuole effettuare anche unasciugatura, questa opzione è attiva solo selezionando il livello Stirare. Risparmia Tempo Selezionando questa opzione si riduce la durata del programma del 30%-50% in base al ciclo scelto, garantendo al contempo un risparmio di acqua ed energia. Utilizzare questo ciclo per capi non eccessivamente sporchi. Non è attivabile sui programmi , , , , , ,

Extra Risciacquo Selezionando questa opzione si aumenta lefficacia del risciacquo e si assicura la massima rimozione dei residui del detersivo. E utile per pelli particolarmente sensibili ai detersivi. Si consiglia lutilizzo di questa opzione con la lavasciuga a pieno carico o con lutilizzo di elevate dosi di detersivo. Non è attivabile sui programmi , , , , , , .

Detersivi e biancheria Detersivo La scelta e la quantità del detersivo dipendono dal tipo di tessuto (cotone, lana, seta...), dal colore, dalla temperatura di lavaggio, dal grado di sporco e dalla durezza dellacqua. Dosare bene il detersivo evita sprechi e protegge lambiente: pur biodegradabili, i detersivi contengono elementi che alterano lequilibrio della natura. Si consiglia di: usare detersivi in polvere per capi in cotone bianchi e per il prelavaggio. usare detersivi liquidi per capi delicati in cotone e per tutti i programmi a bassa temperatura. usare detersivi liquidi delicati per lana e seta. Il detersivo deve essere versato prima dellinizio del lavaggio nellapposita vaschetta, oppure nel dosatore da porre direttamente nel cestello. In questo caso non si può selezionare il ciclo Cotone con prelavaggio. Non usare detersivi per il lavaggio a mano perché formano troppa schiuma. Preparare la biancheria Aprire bene i capi prima di caricarli. Suddividere la biancheria secondo il tipo di tessuto (simbolo sulletichetta del capo) ed il colore facendo attenzione a separare i capi colorati da quelli bianchi; Svuotare le tasche e controllare i bottoni; Non superare i valori indicati nella Tabella Programmi riferiti al peso della biancheria asciutta. Quanto pesa la biancheria? 1 lenzuolo 400-500 gr. 1 federa 150-200 gr. 1 tovaglia 400-500 gr. 1 accappatoio 900-1200 gr. 1 asciugamano 150-250 gr. 1 jeans 400-500 gr. 1 camicia 150-200 gr. Programmi particolari Jeans: utilizzare lapposito programma Jeans per tutti i capi in tessuto Denim; rovesciare i capi prima del lavaggio ed utilizzare un detersivo liquido. Baby: utilizzare lapposito programma Baby per asportare lo sporco tipico dei bambini e rimuovere il detersivo dai panni onde evitare reazioni allergiche alla pelle delicata dei bambini. Questo ciclo è stato studiato per ridurre la carica batterica utilizzando una maggior quantità di acqua e ottimizzando l'effetto di additivi specifici igenizzanti aggiunti al detersivo. Al temine del lavaggio la macchina effettuerà delle lente rotazioni del cestello; per terminare il ciclo premere il tasto AVVIO/PAUSA. Seta: utilizzare lapposito programma Seta per lavare tutti i capi in seta. Si consiglia lutilizzo di un detersivo specifico per capi delicati. Tende: utilizzare il programma Seta . Si raccomanda di piegarle e sistemarle dentro una federa o un sacchetto a rete. Lana: Hotpoint/Ariston è lunica lavasciuga ad aver ottenuto il prestigioso riconoscimento Woolmark Platinum Care (M.0508) da parte di The Woolmark Company, che certifica il lavaggio in lavatrice di tutti i capi in lana, anche quelli recanti letichetta solo lavaggio a mano . Con il programma Lana si possono lavare in lavatrice tutti i capi in lana con la garanzia delle migliori performance. Macchie ostinate: è bene trattare le macchie ostinate con sapone solido prima del lavaggio e di utilizzare il programma Cotone con prelavaggio

Lava & Asciuga : è studiato per lavare e asciugare capi leggermente sporchi in poco tempo. Selezionando questo ciclo è possibile lavare e asciugare fino a 1 kg di bucato in soli 60 minuti. Per ottenere i migliori risultati utilizzare detersivo liquido; pretrattare polsini, colli e macchie. Sistema bilanciamento del carico Prima di ogni centrifuga, per evitare vibrazioni eccessive e per distribuire il carico in modo uniforme, il cestello effettua delle rotazioni ad una velocità leggermente superiore a quella del lavaggio. Se al termine di ripetuti tentativi il carico non fosse ancora correttamente bilanciato la macchina effettua la centrifuga ad una velocità inferiore a quella prevista. In presenza di eccessivo sbilanciamento la lavasciuga effettua la distribuzione anzichè la centrifuga. Per favorire una migliore distribuzione del carico e il suo corretto bilanciamento si consiglia di mescolare capi grandi e piccoli.21 Precauzioni e consigli La macchina è stata progettata e costruita in conformità alle norme internazionali di sicurezza. Queste avvertenze sono fornite per ragioni di sicurezza e devono essere lette attentamente. Sicurezza generale Questo apparecchio è stato concepito esclusivamente per un uso di tipo domestico. La macchina deve essere usata solo da persone adulte e secondo le istruzioni riportate in questo libretto. Non toccare la macchina a piedi nudi o con le mani o i piedi bagnati o umidi. Non staccare la spina dalla presa della corrente tirando il cavo, bensì afferrando la spina. Non toccare lacqua di scarico, che può raggiungere temperature elevate. Non forzare in nessun caso la porta loblò: potrebbe danneggiarsi il meccanismo di sicurezza che protegge da aperture accidentali. In caso di guasto, in nessun caso accedere ai meccanismi interni per tentare una riparazione. Controllare sempre che i bambini non si avvicinino alla macchina in funzione. Se deve essere spostata, lavorare in due o tre persone con la massima attenzione. Mai da soli perché la macchina è molto pesante. Prima di introdurre la biancheria controllare che il cestello sia vuoto. Durante lasciugatura loblò tende a scaldarsi. Non asciugare biancheria lavata con solventi infiammabili (es. trielina). Non asciugare gommapiuma o elastomeri analoghi. Assicurati che durante le fasi di asciugatura il rubinetto dell'acqua sia aperto. Smaltimento Smaltimento del materiale di imballaggio: attenersi alle norme locali, così gli imballaggi potranno essere riutilizzati. La direttiva Europea 2002/96/CE sui rifiuti di apparecchiature elettriche ed elettroniche, prevede che gli elettrodomestici non debbano essere smaltiti nel normale flusso dei rifiuti solidi urbani. Gli apparecchi dismessi devono essere raccolti separatamente per ottimizzare il tasso di recupero e riciclaggio dei materiali che li compongono ed impedire potenziali danni per la salute e l'ambiente. Il simbolo del cestino barrato è riportato su tutti i prodotti per ricordare gli obblighi di raccolta separata. Per ulteriori informazioni, sulla corretta dismissione degli elettrodomestici, i detentori potranno rivolgersi al servizio pubblico preposto o ai rivenditori. Apertura manuale della porta oblò Nel caso non sia possibile aprire la porta oblò a causa della mancanza di energia elettrica e volete stendere il bucato, procedere come segue:

1. togliere la spina dalla

2. verificate che il livello

dellacqua allinterno della macchina sia inferiore rispetto allapertura delloblò; in caso contrario togliere lacqua in eccedenza attraverso il tubo di scarico raccogliendola in un secchio come indicato in figura.

3. rimuovere il pannello di copertura sul lato anteriore

della lavasciuga (vedi pagina seguente).

4. utilizzando la linguetta

indicata in figura tirare verso lesterno fino a liberare il tirante in plastica dal fermo; tirarlo successivamente verso il basso fino a sentire un click che indica che la porta è sbloccata.

5. aprite la porta; nel caso

non sia ancora possibile ripetete loperazione.

6. rimontare il pannello

assicurandosi, prima di spingerlo verso la macchina, di aver inserito i ganci nelle apposite asole.

Escludere acqua e corrente elettrica Chiudere il rubinetto dellacqua dopo ognilavaggio. Si limita così lusura dellimpiantoidraulico della macchina e si elimina il pericolo diperdite. Staccare la spina della corrente quando si pulisce lamacchina e durante i lavori di manutenzione. Pulire la macchina La parte esterna e le parti in gomma possono esserepuliti con un panno imbevuto di acqua tiepida esapone. Non usare solventi o abrasivi. Pulire il cassetto dei detersivi Per estrarre il cassettopremere la leva (1) e tirarloverso l'esterno (2) (vedifigura).Lavarlo sotto lacquacorrente; questa pulizia vaeffettuatafrequentemente. Curare il cestello Lasciare sempre socchiusa la porta oblò per evitareche si formino cattivi odori. Pulire la pompa La macchina è dotata di una pompa autopulente chenon ha bisogno di manutenzione. Può però succedereche piccoli oggetti (monete, bottoni) cadano nellaprecamera che protegge la pompa, situata nella parteinferiore di essa. Assicurarsi che il ciclo di lavaggio sia terminato e staccare la spina.Per accedere alla precamera:1. rimuovere il pannello di copertura sul lato anterioredella macchina premendo verso il centro, quindi spingereverso il basso da entrambe i lati ed estrarlo (vedi figure);2. posizionare un contenitoreper raccogliere lacqua cheuscirà (circa 1,5 lt) (vedifigura);3. svitare il coperchioruotandolo in senso antiorario (vedi figura); 4. pulire accuratamente linterno;5. riavvitare il coperchio;6. rimontare il pannello assicurandosi, prima di spingerloverso la macchina, di aver inserito i ganci nelle appositeasole. Controllare il tubo di alimentazione dellacqua Controllare il tubo di alimentazione almeno una voltaallanno. Se presenta screpolature e fessure va sostituito:durante i lavaggi le forti pressioni potrebbero provocareimprovvise spaccature.

Anomalie e rimedi Può accadere che la macchina non funzioni. Prima di telefonare allAssistenza (vedi Assistenza), controllare che non si tratti di un problema facilmente risolvibile aiutandosi con il seguente elenco. Anomalie: La macchina non si accende. Il ciclo di lavaggio non inizia. La macchina non carica acqua. La porta della macchina rimane bloccata. La macchina carica e scarica acqua di continuo. La macchina non scarica o non centrifuga. La macchina vibra molto durante la centrifuga. La macchina perde acqua. Le icone relative alla Fase in corso lampeggiano velocemente contem- poraneamente alla spia ON/OFF. Si forma troppa schiuma. La porta della macchina è bloccata. La macchina non asciuga. Possibili cause / Soluzione: La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto. In casa non cè corrente. La porta oblò non è ben chiusa. Il pulsante AVVIO/PAUSA non è stato premuto. Il rubinetto dellacqua non è aperto. Si è impostato un ritardo sullora di avvio. Il tubo di alimentazione dellacqua non è collegato al rubinetto. Il tubo è piegato. Il rubinetto dellacqua non è aperto. In casa manca lacqua. Non cè sufficiente pressione. Il pulsante AVVIO/PAUSA non è stato premuto. Selezionando il ciclo Baby o lopzione Stirameno , al temine del ciclo la lavasciuga effettuerà delle lente rotazioni del cestello; per terminare il ciclo premere il pulsante AVVIO/PAUSA o il pulsante Stirameno . Selezionando il ciclo Seta la macchina terminerà il ciclo con la biancheria in ammollo; per scaricare lacqua e poter rimuovere il bucato è necessario premere il pulsante AVVIO/PAUSA o il pulsante "Stirameno ". Il tubo di scarico non è installato fra 65 e 100 cm da terra (vedi Installazione). Lestremità del tubo di scarico è immersa nellacqua (vedi Installazione). Se labitazione si trova agli ultimi piani di un edificio, è possibile che si verifichino fenomeni di sifonaggio, per cui la macchina carica e scarica acqua di continuo. Per eliminare linconveniente sono disponibili in commercio apposite valvole anti-sifonaggio. Lo scarico a muro non ha lo sfiato daria. Il programma non prevede lo scarico: con alcuni programmi occorre avviarlo manualmente. È attiva la opzione Stirameno: per completare il programma premere il pulsante AVVIO/PAUSA (vedi Programmi e opzioni). Il tubo di scarico è piegato (vedi Installazione). La conduttura di scarico è ostruita. Il cestello, al momento dellinstallazione, non è stato sbloccato correttamente (vedi Installazione). La macchina non è in piano (vedi Installazione). La macchina è stretta tra mobili e muro (vedi Installazione). Il carico è sbilanciato (vedi Descrizione della macchina). Il tubo di alimentazione dellacqua non è ben avvitato (vedi Installazione). Il cassetto dei detersivi è intasato (per pulirlo vedi Manutenzione e cura). Il tubo di scarico non è fissato bene (vedi Installazione). Spegnere la macchina e togliere la spina dalla presa, attendere circa 1 minuto quindi riaccenderla. Se lanomalia persiste, chiamare lAssistenza. Il detersivo non è specifico per lavasciuga (deve esserci la dicitura per lavatrice, a mano e in lavatrice, o simili). Il dosaggio è stato eccessivo. Eseguire la procedura di sblocco manuale (vedi "Precauzioni e consigli"). La spina non è inserita nella presa della corrente, o non abbastanza da fare contatto. In casa non cè corrente. Loblò non è ben chiuso. Si è impostato un ritardo sullora di avvio. L ASCIUGATURA è nella posizione OFF.24

Assistenza Prima di contattare lAssistenza: Verificare se lanomalia può essere risolta autonomamente (vedi Anomalie e Rimedi); Riavviare il programma per controllare se linconveniente è stato ovviato; In caso negativo, contattare il Servizio Assistenza Tecnico Autorizzato. In caso di errata installazione o uso non corretto potrete essere chiamati al pagamento dellintervento. Non ricorrere mai a tecnici non autorizzati. Comunicare: il tipo di anomalia; il modello della macchina (Mod.); il numero di serie (S/N).Queste ultime informazioni si trovano sulla targhetta caratteristiche posta sullapparecchio. Assistenza Attiva 7 giorni su 7

In caso di necessità dintervento chiamare il Numero Unico Nazionale 199.199.199*.Un operatore sarà a completa disposizione per fissare un appuntamento con il Centro Assistenza TecnicoAutorizzato più vicino al luogo da cui si chiama.È attivo 7 giorni su 7, sabato e domenica compresi, e non lascia mai inascoltata una richiesta.

• Al costo di 14,25 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 08:00 alle 18:30, il Sab. dalle 08:00 alle 13:00 e di 5,58 centesimi di Euro al minuto (iva inclusa) dal Lun. al Ven. dalle 18:30 alle 08:00, il Sab. dalle 13:00 alle 08:00 e i giorni festivi, per chi chiama da telefono fisso.Per chi chiama da radiomobile le tariffe sono legate al piano tariffario delloperatore telefonico utilizzato. Le suddette tariffe potrebbero essere soggette a variazione da parte delloperatore telefonico; per maggiori informazioni consultare il sito www.hotpoint-ariston.eu. Nota: per uscire dal Demo Mode premere contemporanemanete per 3 sec. i due pulsanti ON/OFF e AVVIO/PAUSA .25
