MANUAL DE USUARIO Aqualtis AQ103D 49 EU HOTPOINT ARISTON

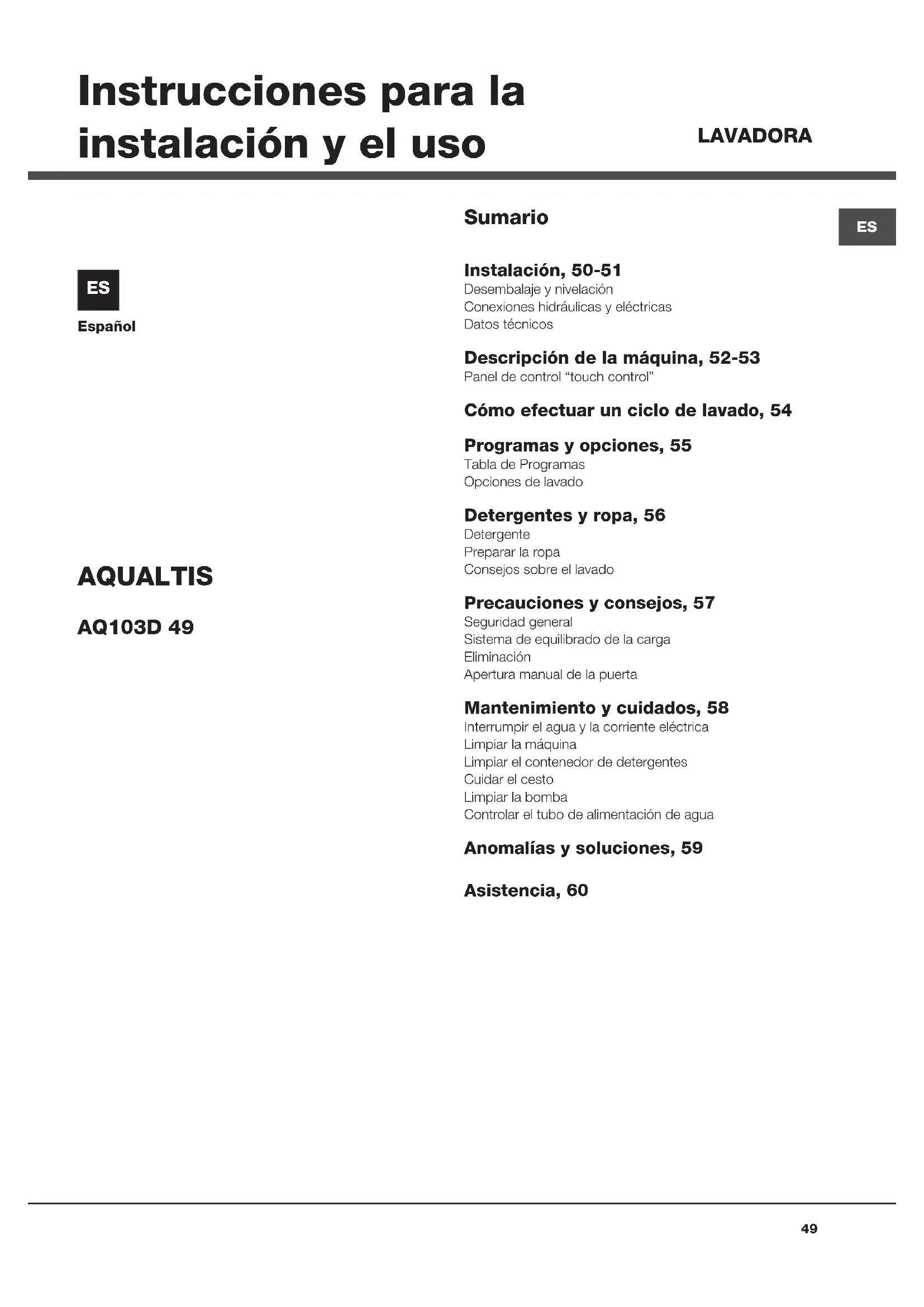

Español Sumario Instalación, 50-51 Desembalaje y nivelaciónConexiones hidráulicas y eléctricasDatos técnicos Descripción de la máquina, 52-53 Panel de control “touch control” Cómo efectuar un ciclo de lavado, 54 Programas y opciones, 55 Tabla de ProgramasOpciones de lavado Detergentes y ropa, 56 DetergentePreparar la ropaConsejos sobre el lavado Precauciones y consejos, 57 Seguridad general Sistema de equilibrado de la cargaEliminaciónApertura manual de la puerta Mantenimiento y cuidados, 58 Interrumpir el agua y la corriente eléctricaLimpiar la máquinaLimpiar el contenedor de detergentesCuidar el cestoLimpiar la bombaControlar el tubo de alimentación de agua Anomalías y soluciones, 59 Asistencia, 60

LAVADORA AQUALTIS AQ103D 49 Instrucciones para la instalación y el usoES

! Es importante conservar este manual para poder consultarlo en cualquier momento. En el caso de venta, cesión o traslado, controle que permanezca junto con la lavadora. ! Lea atentamente las instrucciones: ellas contienen importante información sobre la instalación, el uso y la seguridad. ! En el sobre que contiene este manual encontrará, además de la garantía, piezas que servirán para la instalación. Desembalaje y nivelación Desembalaje

1. Una vez desembalada la lavadora, controle que no haya

sufrido daños durante el traslado. Si estuviera dañada no la conecte y llame al revendedor.

2. Quite los 4 tornillos

de protección para el transporte y el correspondiente distanciador, ubicados en la parte posterior (ver la figura).

3. Cierre los orificios con los tapones de plástico

contenidos en el sobre.

4. Conserve todas las piezas porque si la lavadora tuviera

que ser trasladada nuevamente, se deberían volver a colocar para evitar daños internos. ! Los embalajes no son juguetes para los niños. Nivelación

1. Instale la lavadora sobre un piso plano y rígido, sin

apoyarla en las paredes ni en los muebles.

irregularidades desenroscando o enroscando las patas hasta que la máquina quede en posición horizontal (no debe estar inclinada más de 2 grados). ! Una cuidadosa nivelación brinda estabilidad y evita vibraciones y ruidos, sobre todo durante el centrifugado. ! Cuando se instala sobre moquetas o alfombras, regule las patas para que, debajo de la lavadora, quede un espacio suficiente para la ventilación. Conexiones hidráulicas y eléctricas Conexión del tubo de alimentación de agua ! Antes de conectar el tubo de alimentación a la red hídrica, haga correr agua hasta que sea límpida.

1. Conecte el tubo de

alimentación a la máquina enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la figura).

2. Conecte el tubo de

alimentación enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas (ver la figura).

3. Controle que en el tubo no hayan pliegues ni

estrangulaciones. ! La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página correspondiente). ! Si la longitud del tubo de alimentación no es la suficiente, diríjase a un negocio especializado o a un técnico autorizado. ! No utilice nunca tubos de carga usados o viejos, utilice siempre los suministrados con la máquina. Instalación51

Conexión del tubo de descarga Conecte el tubo de descarga a una tubería de descarga o a una descarga de pared ubicadas a una distancia del piso comprendida entre 65 y 100 cm., evitando siempre plegarlo. Una alternativa es apoyar el tubo de descarga en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura). El extremo libre del tubo de descarga no debe permanecer sumergido en el agua. ! No se aconseja utilizar tubos de prolongación, si fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm. Conexión eléctrica Antes de enchufar el aparato, verifique que:

• latomatengalaconexiónatierrayhayasidohecha según las normas legales;

• latomaseacapazdesoportarlacargamáximade potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);

• latensióndealimentaciónestécomprendidadentrode los valores indicados en la tabla de Datos técnicos (ver al costado);

• latomaseacompatibleconelenchufedelamáquina.Si no es así, sustituya la toma o el enchufe. ! La máquina no debe ser instalada al aire libre, ni siquiera si el lugar está protegido, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas. ! Una vez instalada la máquina, la toma de corriente debe ser fácilmente accesible. ! No utilice prolongaciones ni conexiones múltiples. ! El cable no debe estar plegado ni sufrir compresiones. ! El cable de alimentación y el enchufe deben ser sustituidos sólo por técnicos autorizados. ¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas. Datos técnicos ModeloAQ103D 49Dimensiones ancho 59.5 cmaltura 85 cmprofundidad 64,5 cmCapacidad de 1 a 10 kg Conexiones eléctricasver la placa de características técnicas aplicada en la máquinaConexiones hídricaspresión máxima 1 MPa (10 bar)presión mínima 0,05 MPa (0,5 bar)capacidad del cesto 71 litrosVelocidad de centrifugadomáxima 1400 r.p.m.Programas de control según las directivas 1061/2010 y 1015/2010programa ; temperatura 60°C;programa ; temperatura 40°C.Esta máquina cumple con lo establecido por las siguientes Directivas de la Comu-nidad:- 2004/108/CE (Compatibilidad Electro-magnética)- 2002/96/CE- 2006/95/CE (Baja Tensión)ES

PUERTA Para abrir la puerta utilice siempre la manija correspondiente (ver la figura).

CONTENEDOR DE DETERGENTE

El contenedor de detergentes se encuentra en el interior de la máquina y se accede a él abriendo la puerta. Para la dosificación de detergente, ver el capítulo “Detergentes y ropa”.

1. cubeta para el prelavado:

utilice detergente en polvo. ! Antes de verter el detergente, verifique que no esté colocada la cubeta adicional 3.

2. cubeta para el lavado: Si se

utiliza detergente líquido, se aconseja colocar el tabique divisorio A suministrado con la máquina, para una correcta dosificación. Cuando utilice detergente en polvo, vuelva a colocar el tabique divisorio en la cavidad B.

3. cubeta adicional: Blanqueador

! El uso de la cubeta adicional 3 excluye el prelavado. cubeta para aditivos: para suavizante o aditivos líquidos. Se recomienda no superar nunca el nivel máximo indicado por la rejilla y diluir los suavizantes concentrados. Panel de control “touch control” Para modificar las programaciones presionar levemente en el icono dentro del área sensible (touch control) como se indica en la figura. Modalidad de stand by Esta lavadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionamiento, se activa pasados aproximadamente 30 minutos. Presionar brevemente el botón ON/OFF y esperar que la máquina se active. Consumo en off-mode: 1 W Consumo en Left-on: 1 W PANEL DE CONTROL PUERTA MANIJA DE LA PUERTA ZÓCALO PATAS REGULABLES Descripción de la máquina

Panel de control “touch control” Botón con piloto ON/OFF: presione brevemente el botón para encender o apagar la máquina. El piloto verde indica que la máquina está encendida. Para apagar la lavadora durante el lavado, es necesario mantener presionado el botón durante más tiempo, aproximadamente 3 seg.; si se presiona en forma más breve o accidental, la máquina no se apagará. Si la máquina se apaga durante un lavado en curso, dicho lavado se anulará. Mando de PROGRAMAS: se puede girar en ambas direcciones. Para elegir el programa más apropiado, consulte la “Tabla de programas”. Durante el lavado, el mando no se mueve. Botones M1-M2-M3: mantenga presionado uno de los botones para memorizar un ciclo y las personalizaciones deseadas. Para activar un ciclo previamente memorizado, presione el correspondiente botón. Botón TEMPERATURA: presiónelo para modificar o excluir la temperatura; el valor elegido está indicado en la pantalla (ver “Cómo realizar un ciclo de lavado”). Botón CENTRIFUGADO: presiónelo para modificar o excluir la centrifugación; el valor elegido está indicado en la pantalla (ver “Cómo realizar un ciclo de lavado”). Botón COMIENZO RETRASADO: presiónelo para fijar el comienzo retrasado del programa elegido; el valor del retraso elegido está indicado en la pantalla (ver “Cómo efectuar un ciclo de lavado”). Botones con Pilotos OPCIONES: presiónelos para seleccionar las opciones disponibles. El piloto correspondiente a la opción seleccionada permanecerá encendido (ver “Cómo efectuar un ciclo de lavado”). Iconos FASES DE LAVADO: se iluminan para indicar el avance del ciclo (Lavado – Aclarado – Centrifugado – Desagüe ). El mensaje se ilumina cuando ha finalizado el ciclo. Botón con piloto START/PAUSE: cuando el piloto verde centellea lentamente, presione el botón para que comience el lavado. Una vez que el ciclo ha comenzado, el piloto se mantiene fijo. Para poner en pausa el lavado, presione nuevamente el botón; el piloto centelleará con un color anaranjado. Si el piloto “LOCK” está apagado, se podrá abrir la puerta. Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente el botón. Piloto LOCK: indica que la puerta está bloqueada. Para abrir la puerta es necesario poner el ciclo en pausa (ver “Cómo efectuar un ciclo de lavado”). Botón con piloto BLOQUEO DE BOTONES: para activar o desactivar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente. El piloto encendido indica que el panel de control está bloqueado. De este modo, se evitan modificaciones accidentales de los programas, sobre todo si en la casa hay niños. Piloto ECO: el ícono se encenderá cuando, modificando los parámetros de lavado, se obtenga un ahorro de energía del 10% como mínimo. Además, antes que la máquina entre en la modalidad “Stand by”, el icono se encenderá unos pocos segundos; con la máquina apagada la recuperación energética estimada será de aprox. el 80%.

Cuando se enciende por primera vez la máquina, aparece intermitente en el display el primer idioma. En correspondencia con los 3 botones a la derecha del display aparecen los símbolos “ ”,”OK” y “V”. Los idiomas cambian automáticamente cada 3’’ o bien presionando los botones al lado de los símbolos “ “ y “V”. Con el botón “OK” se confirma el idioma que se fija luego de 2’’. Si no se presiona ningún botón, pasados 30’’ el cambio automático de los idiomas recomienza. Para modificar el idioma es necesario entrar y apagar la máquina, en los siguientes 30” posteriores al apagado presionar simultáneamente los pulsadores temperatura + centrífuga +comienzo retrasado por 5’’ y además de una breve señal acústica aparece intermitente en el visor el idioma programado. Presionando los botones al lado de los símbolos “ ” y “V” se cambia el idioma. Con el botón al lado del símbolo “OK” se confirma el idioma que se fija luego de 2’’. Si no se presiona ningún botón, pasados 30’’ se mostrará el idioma programado anteriormente. Encender la máquina. Mando de PROGRAMAS Botón con piloto ON/OFF PANTALLA

Botón TEMPERATURA Botón CENTRIFUGADO Botones OPCIONES Botón COMIENZO RETRASADO Piloto LOCK Botón con piloto START/PAUSE Iconos FASES DE LAVADO Botón con piloto BLOQUEO DE BOTONES Piloto ECO

NOTA: la primera vez que se utiliza la lavadora, realice un ciclo de lavado sin ropa pero con detergente, seleccionando el programa algodón 90º sin prelavado.

1. ENCENDER LA MÁQUINA. Presione el botón .

Todos los pilotos se encenderán durante 1 segundo y en la pantalla aparecerá el mensaje AQUALTIS; luego quedará encendido de forma permanente el piloto del botón y el piloto START/PAUSA centelleará.

2. ELEGIR EL PROGRAMA. Gire el mando de

PROGRAMAS hacia la derecha o hacia la izquierda hasta seleccionar el programa deseado; el nombre del programa aparecerá en el display; a dicho programa se le asociará una temperatura y una velocidad de centrifugado que se pueden modificar. En la pantalla aparecerá la duración del ciclo.

3. CARGAR LA ROPA. Abra la puerta. Cargue la ropa,

cuidando no superar la cantidad de carga indicada en la tabla de programas de la página siguiente.

4. DOSIFICAR EL DETERGENTE. Extraiga el

contenedor y vierta el detergente en las cubetas correspondientes como se explica en “Descripción de la máquina”.

5. CERRAR LA PUERTA.

6. PERSONALIZAR EL CICLO DE LAVADO. Utilice los

botones correspondientes del panel de control: Modifique la temperatura y/o el centrifugado. La máquina muestra automáticamente la temperatura y la centrífuga máximas previstas para el programa fijado o las últimas seleccionadas si son compatibles con el programa elegido. Presionando el botón se disminuye progresivamente la temperatura hasta llegar al lavado en frío (OFF). Presionando el botón se disminuye progresivamente el centrifugado hasta su exclusión (OFF). Si se presionan una vez más los botones, se volverá a los valores máximos previstos. ! Excepción: cuando se selecciona el programa , la temperatura se puede aumentar hasta 90°. Seleccionar el comienzo retrasado. Para seleccionar el comienzo retrasado del programa elegido, presione el botón correspondiente hasta alcanzar el tiempo de retraso deseado. Durante la programación aparece el tiempo de retraso junto con el mensaje “Inicio en”: y el símbolo centelleante. Una vez programado el arranque retrasado, la pantalla mostrará el símbolo fijo y la pantalla volverá a la visualización de la duración del ciclo programado con el mensaje “Acaba en”: y la duración del ciclo. Presionando el botón COMIENZO RETRASADO, sólo una vez se visualiza el retraso seleccionado. Después del arranque, la pantalla mostrará el mensaje “Inicio en”: y el tiempo de retraso. Una vez que transcurre el tiempo de retraso programado, la máquina arrancará y la pantalla mostrará “Acaba en”: y el tiempo residual para el final ciclo. Para eliminar el inicio diferido, presione el botón hasta que en el display aparezca el mensaje OFF; el símbolo se apagará. Modificar las características del ciclo.

• Presione el botón para activar la opción; en el display aparecerá el nombre de la opción y se encenderá el piloto correspondiente al botón.

• Presione nuevamente el botón para desactivar la opción; en el display aparecerá el nombre de la opción más OFF y el piloto se apagará. ! Si la opción seleccionada no es compatible con el programa elegido, la incompatibilidad se indicará con el centelleo del piloto y una señal sonora (3 sonidos) y la opción no se activará. ! Si la opción elegida no es compatible con otra seleccionada precedentemente, el piloto correspondiente a la primera opción seleccionada centelleará y quedará activada sólo la segunda, el piloto del botón permanecerá fijo. ! Las opciones pueden variar la carga recomendada y/o la duración del ciclo.

7. PONER EN MARCHA EL PROGRAMA. Presione el

botón START/PAUSE. El piloto correspondiente quedará fijo y la puerta se bloqueará (piloto LOCK encendido). Los iconos correspondientes a las fases de lavado se iluminarán durante el ciclo para indicar la fase en curso. Para cambiar un programa mientras un ciclo se está ejecutando, ponga la lavadora en pausa presionando el botón START/PAUSE; luego seleccione el ciclo deseado y presione nuevamente el botón START/ PAUSE. Para abrir la puerta mientras un ciclo se está ejecutando, presione el botón START/PAUSE; si el piloto LOCK está apagado, será posible abrir la puerta. Presione nuevamente el botón START/PAUSE para reanudar el programa a partir del momento en el que se había interrumpido.

8. FIN DEL PROGRAMA. Se indica con la palabra END

encendida. La puerta se podrá abrir inmediatamente. Si el piloto START/PAUSE centellea, presione el botón para terminar el ciclo. Abra la puerta, descargue la ropa y apague la máquina. ! Si desea anular un ciclo que ya ha comenzado, mantenga presionado el botón hasta que el ciclo se interrumpa y la máquina se apague. Bolsa para mantas acolchadas, cortinas y prendas delicadas Gracias a la bolsa especial suministrada, la lavadora Aqualtis le permite lavar también sus prendas más valiosas y delicadas garantizándole su máxima protección. Se recomienda utilizar siempre la bolsa cuando lave mantas acolchadas y edredones con funda externa de material sintético. Cómo efectuar un ciclo de lavado55

Programas y opciones Opciones de lavado Super Wash Gracias al uso de una mayor cantidad de agua en la fase inicial del ciclo y a la mayor duración del programa, esta opción garantiza un lavado con óptimos resultados, es útil para eliminar las manchas más resistentes. Puede emplearse con o sin lejía. Si se desea efectuar también el blanqueado introducir la cubeta adicional 3 en dotación, en la cubeta 1. Al dosificar el blanqueador, no supere el nivel “max” indicado en el perno central (ver la figura). Para realizar sólo el blanqueo, sin realizar un lavado completo, verter el blanqueador en la cubeta adicional 3, seleccionar el programa “Aclarado” y activar la opción “Super Wash” . ! No se puede activar con los programas , , , ,

Extra Aclarado Al elegir esta opción aumentará la eficacia del aclarado y se asegurará la máxima eliminación de los residuos de detergente. Es útil para pieles particularmente sensibles a los detergentes. Se aconseja el uso de esta opción cuando la lavadora funciona a plena carga o utilizando elevadas dosis de detergente. ! No se puede activar con los programas , , , , . Fácil Planchado Cuando se selecciona esta opción, el lavado y el centrifugado se modificarán oportunamente para disminuir la formación de arrugas. Al finalizar el ciclo, la lavadora realizará giros lentos del cesto; los pilotos “Fácil Planchado” y START/PAUSE centellearán. Para terminar el ciclo, presione el botón START/ PAUSE o el botón “Fácil Planchado”. ! No se puede activar con los programas , , , , . Ahorro de Tiempo Seleccionando esta función se disminuye la duración del programa hasta un 50% según el ciclo elegido, garantizando al mismo tiempo un ahorro de agua y energía. Utilice este ciclo para prendas no excesivamente sucias. ! No se puede activar con los programas , , , ,

(*) Nota: después de aproximadamente 10 minutos del START, en base a la carga efectuada, la máquina recalculará y visualizará el tiempo que falta para la finalización del programa. Tabla de programas Para todos los Test Institutes: 1) Programa de control según la directiva 1061/2010: seleccione el programa con una temperatura 60°C. Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 60ºC. La temperatura efectiva de lavado puede diferir de la indicada.2) Programa de control según la directiva 1061/2010: seleccione el programa con una temperatura 40°C. Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 40ºC. La temperatura efectiva de lavado puede diferir de la indicada.3) Programa algodón largo: seleccione el programa con una temperatura de 40ºC.4) Programa algodón corto: seleccione el programa con una temperatura de 40ºC.5) Programa sintético largo: seleccione el programa con una temperatura de 40ºC. La duración del ciclo que se indica en el visor o en el manual es una estimación calculada en base a condiciones estándar. El tiempo efectivo puede variar en función de numerosos factores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, el equilibrado de la carga y las opciones adicionales seleccionadas. Icono Descripción del ProgramaTemp. max. (°C) Veloci-dad max. (r.p.m.)DetergentesCarga max. (Kg) Humedad residual %Consumo de energía kWh Agua total lt Duración del cicloPrelavadoLavadoBlanque- ador Suavizante Algodón De color (2-3): blancos y colores delicados poco sucios. 40° 1400 - 10 53 0,98 87 187’ Sintético Resistentes 60° 800 - 5 48 1 57 115’ Sintético Resistentes (5) 40° 800 - 5 48 0,64 55 94’ Blanco60° 1400 -

Camisas40° 600 - 2,5 - - - 77’ Plumones: para prendas rellenas con plumas de ánsar. 30° 1200 -

3,5 - - - 146’ 7 días: lencería de cama, toallas, albornoz. 60° 1400 -

6 - - - 206’Ultradelicado30° 0 -

2,5 - - - 100’ Mix 30’: para refrescar rápidamente prendas poco sucias (no se aconseja utilizarlo para lana, seda y prendas para lavar a mano).30° 800 -

10 53 2,11 110 210’ Algodón Blanco (1): blancos y colores resistentes muy sucios. 60° 1400 - 10 53 1,1 77 207’ Algodón Blanco: blancos y colores resistentes muy sucios. 90° 1400 - 10 53 2,90 110 196’ES

Detergentes y ropa individuales (que no excedan los 3,5 kg. de peso), cojines y anoraks, utilice el programa . Se recomienda cargar los edredones en el cesto doblando sus bordes hacia dentro (ver las figuras) y no superar los ¾ del volumen de dicho cesto. Para lograr un lavado óptimo, se recomienda utilizar detergente líquido introduciéndolo en el contenedor de detergente. Mantas acolchadas: para lavar mantas acolchadas con funda sintética, utilice la bolsa suministrada y elija el programa . Lencería de cama, toallas, albornoz: para lavar la ropa de cama y de baño en un único ciclo, utilice el programa que optimiza el uso de suavizante y permite ahorrar tiempo y energía. Se aconseja el uso de detergente en polvo. Antialérgico: utilice el programa para la eliminación de los principales alérgenos como polen, ácaros, pelos de gato y de perro. Ultradelicado: utilice el programa para el lavado de las prendas muy delicadas que tienen aplicaciones como strass o lentejuelas. Se recomienda voltear las prendas antes del lavado e introducir las más pequeñas en la bolsa para el lavado de prendas delicadas. Para obtener mejores resultados, se recomienda el uso de detergente líquido para prendas delicadas. Para el lavado de las prendas de Seda y Cortinas (se recomienda plegarlas e introducirlas en la bolsa suministrada), seleccione el ciclo y active la opción ; a máquina terminará el ciclo dejando la ropa en remojo y el piloto centelleará. Para descargar el agua y poder sacar la ropa, es necesario presionar el botón START/PAUSE o el botón . Lana: el ciclo de lavado “Lana” de esta lavadora Hotpoint- Ariston ha sido probado y aprobado por la Woolmark Company para el lavado de prendas de lana clasificadas como “lavables a mano”, siempre que el lavado se realice respetando las instrucciones contenidas en la etiqueta de la prenda y las indicaciones suministradas por el fabricante del electrodoméstico. Hotpoint-Ariston es la primera marca de lavadoras que ha obtenido de la Woolmark Company la certificación Woolmark Apparel Care - Platinum por sus prestaciones de lavado y por el consumo de agua y energía. (M1135) Manchas difíciles: es una buena costumbre tratar las manchas difíciles con jabón sólido antes del lavado y utilizar el programa Algodón con prelavado. Detergente El tipo y la cantidad de detergente dependen del tipo de tejido (algodón, lana, seda...), del color, de la temperatura de lavado, del grado de suciedad y de la dureza del agua. Dosificar bien el detergente evita derroches y protege el medio ambiente: aún siendo biodegradables, los detergentes contienen elementos que alteran el equilibrio de la naturaleza. Se aconseja:

• usardetergentesenpolvoparaprendasdealgodón blancas y para el prelavado.

• usardetergenteslíquidosparaprendasdelicadasde algodón y para todos los programas a baja temperatura.

• usardetergenteslíquidosdelicadosparalanayseda. El detergente se debe verter antes del comienzo del lavado en la cubeta correspondiente, o en el dosificador que se coloca directamente en el cesto. En este último caso, no se puede seleccionar el ciclo Algodón con prelavado. ! Utilice detergentes en polvo para prendas de algodón blancas, para el prelavado y para lavados con una temperatura mayor que 60ºC. ! Respete las indicaciones que se encuentran en el envase de detergente. ! No use detergentes para lavar a mano porque producen demasiada espuma. Preparar la ropa

• Abrabienlasprendasantesdecargarlas.

• Dividalaropasegúneltipodetejido(símboloenla etiqueta de la prenda) y el color, separando las prendas de color de las blancas;

• Vacíelosbolsillosycontrolelosbotones;

• Nosuperelosvaloresindicadosenla “Tabla de Programas” referidos al peso de la ropa seca. ¿Cuánto pesa la ropa? 1 sábana 400-500 gr. 1 funda 150-200 gr. 1 mantel 400-500 gr. 1 albornoz 900-1200 gr. 1 toalla 150-250 gr. 1 jeans 400-500 gr. 1 camisa 150-200 gr. Consejos sobre el lavado Blanco: utilice el ciclo para el lavado de las prendas blancas. El programa ha sido estudiado para mantener el brillo de las prendas blancas. Para obtener mejores resultados, se recomienda el uso de detergente en polvo. De color: utilice el ciclo para el lavado de prendas de color claro. El programa ha sido estudiado para mantener la vivacidad de los colores. Oscuro: utilice el ciclo para el lavado de prendas de color oscuro. El programa ha sido estudiado para mantener los colores oscuros. Para obtener mejores resultados, cuando lave prendas oscuras se recomienda utilizar detergente líquido. Camisas: utilice el ciclo correspondiente para lavar camisas de distintos tipos de tejido y color, garantizando su máximo cuidado. Plumones: para lavar prendas con relleno de pluma de ganso como edredones para camas matrimoniales o57

potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada. Para mayor información sobre la correcta eliminación de los electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores. Apertura manual de la puerta Si desea sacar la ropa de la lavadora y no es posible abrir la puerta debido a un corte de energía eléctrica, proceda del siguiente modo:

1. desenchufe la máquina.

2. verifique que el nivel de

agua en el interior de la máquina sea inferior al hueco de la puerta; si no es así, extraiga el agua en exceso utilizando el tubo de descarga y recogiéndola en un balde como se indica en la figura.

3. quite el panel de cobertura delantero de la lavadora (ver

la página siguiente).

4. utilizando la lengüeta

indicada en la figura, tire hacia fuera hasta liberar la varilla de plástico del retén; tire posteriormente hacia abajo hasta sentir un breve sonido que indica que la puerta está desbloqueada.

5. abra la puerta; si todavía

no es posible, repita la operación.

6. vuelva a montar el panel verificando, antes de empujarlo

hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras. Precauciones y consejos ! La máquina fue proyectada y fabricada en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente. Seguridad general

• Esteaparatohasidofabricadoparaunusodetipo doméstico exclusivamente.

• Elaparatonodebeserempleadoporpersonas(niños incluidos) con capacidades físicas, sensoriales o mentales reducidas y con experiencias y conocimientos insuficientes, a menos que dicho uso no se realice bajo la supervisión o las instrucciones de una persona responsable de su seguridad. Los niños deben ser vigilados para asegurarse que no jueguen con el aparato.

• Notoquelamáquinaconlospiesdesnudosniconlas manos o los pies mojados o húmedos.

• Nodesenchufelamáquinatirandoelcable,sino tomando el enchufe.

• Notoqueelaguadedescargaporquepuedealcanzar temperaturas elevadas.

• Nuncafuercelapuerta:podríadañarseelmecanismo de seguridad que la protege de aperturas accidentales.

• Encasodeavería,noaccedanuncaalosmecanismos internos para intentar una reparación.

• Controlesiemprequelosniñosnoseacerquenala máquina cuando está en funcionamiento.

• Sidebesertrasladada,deberánintervenirdosomás personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada.

• Antesdeintroducirlaropacontrolequeelcestoesté vacío. Sistema de equilibrado de la carga Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas. Eliminación

• Eliminacióndelmaterialdeembalaje:respetelasnormas locales, de ese modo, los embalajes podrán volver a ser utilizados.

• LanormaEuropea2002/96/CEsobrelaeliminación de aparatos eléctricos y electrónicos, indica que los electrodomésticos no deben ser eliminados de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar el porcentaje de recuperación y reciclaje de los materiales que los componen e impedirES

Interrumpir el agua y la corriente eléctrica

• Cierreelgrifodeaguadespuésdecadalavado.Deestemodo se limita el desgaste de la instalación hidráulica de la máquina y se elimina el peligro de pérdidas.• Desenchufelamáquinacuandoladebelimpiarydurante los trabajos de mantenimiento. Limpiar la máquina La parte externa y las partes de goma se pueden limpiar con un paño empapado en agua tibia y jabón. No use solventes ni productos abrasivos. Limpiar el contenedor de detergentes Para extraer el contenedor, presione la palanca (1) y tire hacia afuera (2) (ver la figura).Lávelo debajo del agua corriente, esta limpieza se debe realizar frecuentemente. Cuidar el cesto
• Dejesiempresemicerradalapuertaparaevitarqueseformen malos olores. Limpiar la bomba La máquina posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma.!Verifiquequeelciclodelavadohayaterminadoydesenchufe la máquina.Para acceder a la precámara:1. quite el panel de cobertura delantero de la máquina presionando hacia el centro, luego empuje hacia abajo desde ambos costados y extráigalo (ver las figuras).2. coloque un recipiente para recoger el agua que se verterá (aproximadamente 1,5 lt.) (ver la figura);3. desenrosque la tapa girándola en sentido antihorario (ver la figura);4. limpie con cuidado el interior;5. vuelva a enroscar la tapa;6. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras. Controlar el tubo de alimentación de agua Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados, las fuertes presiones podrían provocar roturas imprevistas.

Mantenimiento y cuidados59

Anomalías y soluciones Puede suceder que la máquina no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver “Asistencia Técnica”), controle que no se trate de un problema de fácil solución utilizando la siguiente lista. Anomalías: La máquina no se enciende. El ciclo de lavado no comienza. La máquina no carga agua. La puerta de la máquina permanece bloqueada. La máquina carga y descarga agua continuamente. La máquina no descarga o no centrífuga. La máquina vibra mucho durante la centrifugación. La máquina pierde agua. Los iconos correspondientes a la “Fase en curso” centellean velozmente junto con el piloto ON/OFF. Se forma demasiada espuma. La puerta de la máquina permanece bloqueada. Posibles causas / Solución:

• Elenchufenoestáintroducidoenlatomadecorriente,onohacecontacto.

• Enlacasanohaycorriente.

• Lapuertanoestábiencerrada.

• ElbotónSTART/PAUSEnofuepresionado.

• Elgrifodeaguanoestáabierto.

• Sefijóunretrasodelahoradepuestaenfuncionamiento.

• Eltubodealimentacióndeaguanoestáconectadoalgrifo.

• Elgrifodeaguanoestáabierto.

• Nohaysuficientepresión.

• ElbotónSTART/PAUSEnofuepresionado.

• Seleccionandolaopción“FácilPlanchado ”, al finalizar el ciclo, la lavadora realizará lentas rotaciones del cesto; para terminar el ciclo, presione el botón START/PAUSE o el botón “Fácil Planchado ”.

• Eltubodedescarganoestáinstaladoentrelos65y100cm.delsuelo(ver “Instalación”).

• Elextremodeltubodedescargaestásumergidoenelagua(ver “Instalación”).

• Silaviviendaseencuentraenunodelosúltimospisosdeunedificio,esposible que se verifiquen fenómenos de sifonaje, por ello la máquina carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.

• Ladescargadeparednoposeeunrespiradero.

• Elprogramanoprevéladescarga:conalgunosprogramasesnecesarioponerla en marcha manualmente (ver “Programas y opciones”).

• Laopción“FácilPlanchado”estáactiva:paracompletarelprograma,presioneel botón START/PAUSE (ver “Programas y opciones”).

• Eltubodedescargaestáplegado(ver “Instalación”).

• Elconductodedescargaestáobstruido.

• Elcesto,enelmomentodelainstalación,nofuedesbloqueadocorrectamente (ver “Instalación”).

• Lamáquinanoestáinstaladaenunlugarplano(ver “Instalación”).

• Eltubodealimentacióndeaguanoestábienenroscado(ver “Instalación”).

• Elcontenedordedetergentesestáobstruido(para‘ver “Mantenimiento y cuidados”).

• Eltubodedescarganoestábienfijado(ver “Instalación”).

• Apaguelamáquinaydesenchúfela,espereaproximadamente1minutoyluego vuelva a encenderla. Si la anomalía persiste, llame al Servicio de Asistencia Técnica.

• Eldetergentenoesespecíficoparalalavadora(debeconteneralgunasdelas frases “para lavadora”, “a mano o en lavadora” o similares).

• Ladosificaciónfueexcesiva.

• Realiceelprocedimientodedesbloqueomanual(ver “Precauciones y consejos”). ! Nota: para salir del “Demo Mode”, apagar la lavadora e presione simultáneamente durante 3 seg. los dos botones “START/ PAUSE” y “ON/OFF” .ES

Antes de llamar al Servicio de Asistencia Técnica:

• VerifiquesilaanomalíalapuederesolverUd.solo(ver“AnomalíasySoluciones”);

• Vuelvaaponerenmarchaelprogramaparacontrolarsielinconvenientefueresuelto;

• Sinoesasí,llamealServiciodeAsistenciaTécnicaAutorizado. ! En el caso de una instalación errónea o un uso incorrecto de la lavadora, la intervención de asistencia técnica deberá ser pagada. ! No recurra nunca a técnicos no autorizados. Comunique:

• elnúmerodeserie(S/N). Esta última información se encuentra en la placa de características colocada en el aparato. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos YNOPAGUEAVERIASNUNCAMAS Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos. ESTAMOSASUSERVICIO Asistencia61
