MDRIF130K - Auriculares SONY - Manual de uso y guía de instrucciones gratis

Marca	Sony
Modelo	MDRIF130K
Tipo de producto	Sistema de cascos estéreo infrarrojo
Dimensiones del transmisor	Aprox. 152 x 38 x 72 mm (an/al/pr)
Peso del transmisor	Aprox. 75 g
Peso de los cascos (con pila)	Aprox. 180 g
Alimentación del transmisor	Adaptador de corriente incluido (CA 220-240 V, 50/60 Hz)
Alimentación de los cascos	1 pila R6 (AA) 1,5 V
Duración de la pila	Aprox. 100 h con pila alcalina Sony LR6
Respuesta en frecuencia	18 - 22 000 Hz
Frecuencia portadora	Derecha: 2,8 MHz, Izquierda: 2,3 MHz
Sistema de modulación	Modulación de frecuencia
Alcance infrarrojo	Aprox. 7 m a 45° (máx), 3 m a 45° (lateral)
Funciones principales	Encendido/apagado automático, diadema autoajustable, control de volumen, silencio automático
Entrada de audio	Tomas RCA (LINE IN) y minijack estéreo (PHONES IN)
Accesorios incluidos	Transmisor TMR-IF130, adaptador de corriente, cable de conexión, cascos MDR-IF230
Mantenimiento y limpieza	Limpiar con un paño seco; reemplazar las almohadillas si están sucias
Seguridad	No exponer a la lluvia o humedad; usar solo el adaptador incluido; evitar la escucha prolongada a alto volumen
Piezas de repuesto y reparabilidad	Almohadillas disponibles en el distribuidor Sony; pila reemplazable; adaptador de corriente específico

Preguntas frecuentes - MDRIF130K SONY

¿Cómo conectar el transmisor a un televisor?

Use el cable de conexión incluido. Conecte la toma LINE IN del transmisor a las tomas LINE OUT o REC OUT del televisor. Si el televisor solo tiene una toma de auriculares, conéctela a PHONES IN del transmisor.

¿Por qué no hay sonido en los cascos?

Verifique las conexiones y que el dispositivo de audio esté encendido. Asegúrese de que no haya obstáculos entre el transmisor y los cascos. Si el indicador POWER de los cascos está débil, reemplace la pila.

¿Cómo reemplazar la pila de los cascos?

Abra la tapa del compartimento de la pila en el auricular izquierdo. Inserte una pila R6 (AA) respetando las polaridades. Cierre la tapa. Use una pila alcalina para una autonomía óptima.

¿Cuál es el alcance del sistema infrarrojo?

El alcance es de aproximadamente 7 metros frente al transmisor (ángulo de 45°) y hasta 3 metros en los lados. Los rayos infrarrojos no atraviesan paredes ni vidrio opaco.

¿Cómo limpiar las almohadillas?

Las almohadillas se pueden reemplazar. Para limpiar, use un paño seco. Si están sucias o dañadas, contacte a su distribuidor Sony para obtener almohadillas de repuesto.

Los cascos emiten un silbido, ¿qué hacer?

Acérquese al transmisor. Verifique que ningún obstáculo bloquee los rayos infrarrojos. Si el problema persiste, cambie la posición o el ángulo del transmisor.

¿Puedo usar estos cascos con un smartphone?

Sí, si su smartphone tiene una toma de auriculares o una salida de audio. Use un adaptador adecuado (no incluido) para conectar la salida del smartphone a la entrada PHONES IN del transmisor.

¿Cómo ajustar el volumen?

Use el control VOL en los cascos para ajustar el volumen de ambos canales simultáneamente. Si el transmisor está conectado a una toma de auriculares, ajuste también el volumen de la fuente a un nivel de aproximadamente 5 o 6.

El transmisor no se enciende, ¿por qué?

Asegúrese de que el adaptador de corriente esté correctamente conectado y que el tomacorriente funcione. El transmisor se enciende automáticamente cuando hay una señal de audio en la entrada.

¿Dónde puedo encontrar piezas de repuesto?

Contacte a su distribuidor Sony autorizado. Las piezas disponibles incluyen las almohadillas, el adaptador de corriente (referencia específica) y el cable de conexión.

MANUAL DE USUARIO MDRIF130K SONY

Manual de instrucciones página 22

MDR-IF130K

WARNING

To prevent fire or shock hazard, do not expose the unit to rain or moisture.

Para evitar incendios o el riesgo de electrocución, no exponga la unidad a la lluvia ni a la humedad.

Para evitar descargas eléctricas, no abra la unidad. En caso de avería, solicite los servicios de personal cualificado.

ADVERTENCIA

Tenga en cuenta que cualquier cambio o modificación no expresamente aprobado en este manual puede anular su autoridad para utilizar este equipo.

¡ Bienvenido!

Muchas gracias por la adquisición del sistema de auriculares estéreo inalámbrico MDR-IF130K Sony.

Antes de utilizar el sistema, lea detenidamente este manual y consérvelo para futuras referencias.

Algunas de las características son:

• Sistema inalámbrico que le permitirá escuchar un programa sin verse restringido por un cable.
• Área amplia de escucha horizontal, que ofrece un excelente sonido en prácticamente cualquier lugar de la sala.
• Casco autoajustable para adaptarse perfectamente a su cabeza.
• Control VOL que ajusta el nivel de volumen de ambos canales.
• La alimentación de los auriculares se conectará/desconectará automáticamente cada vez que se los ponga/quite (Función de conexión/desconexión de la alimentación).

Índice

Preparativos

Desembalaje 24

Preparación del transmisor...... 24

Preparación de los auriculares .....26

Utilización del sistema

Escucha de un programa......27

Áreas efectivas del transmisor ..... 28

Reemplazo de las almohadillas auriculares.... 28

Información adicional

Precauciones....29

Solución de problemas .... 30

Especificaciones 31

Desembalaje

Compruebe si ha recibido lo siguiente:

- Transmisor

TMR-IF130

- Adaptador de alimentación de CA

- Cable conector (clavijas fono miniclavija estéreo)

- Auriculares

Preparación del transmisor

1 Conecte el transmisor al equipo de audio/vídeo.

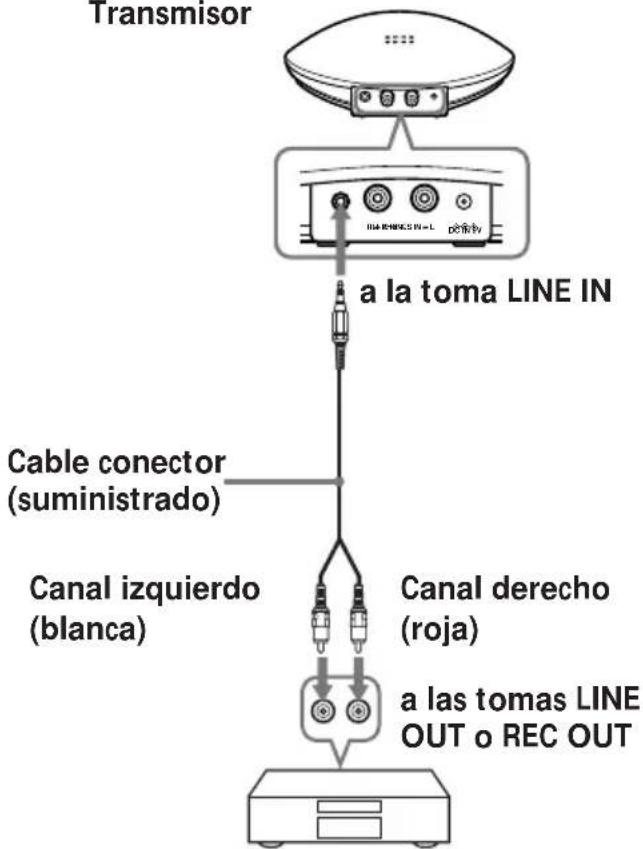

① Para realizar la conexión a las tomas LINE OUT o REC OUT de su sistema de audio/vídeo, conecte el cable a la toma LINE IN del transmisor solamente.

Transmisor

Sistema estéreo, televisor, videograbadora, etc.

Nota

Si su equipo de audio/vídeo posee minitoma estéreo (LINE OUT), conéctela a LINE IN del transmisor utilizando un cable conector RK-G136HG opcional. La conexión de la toma LINE OUT de su equipo de audio/vídeo a PHONES IN del transmisor causaría sonido bajo o apagado. Para realizar la conexión a PHONES IN del transmisor utilizando el cable suministrado, utilice una toma para auriculares del equipo de audio/vídeo.

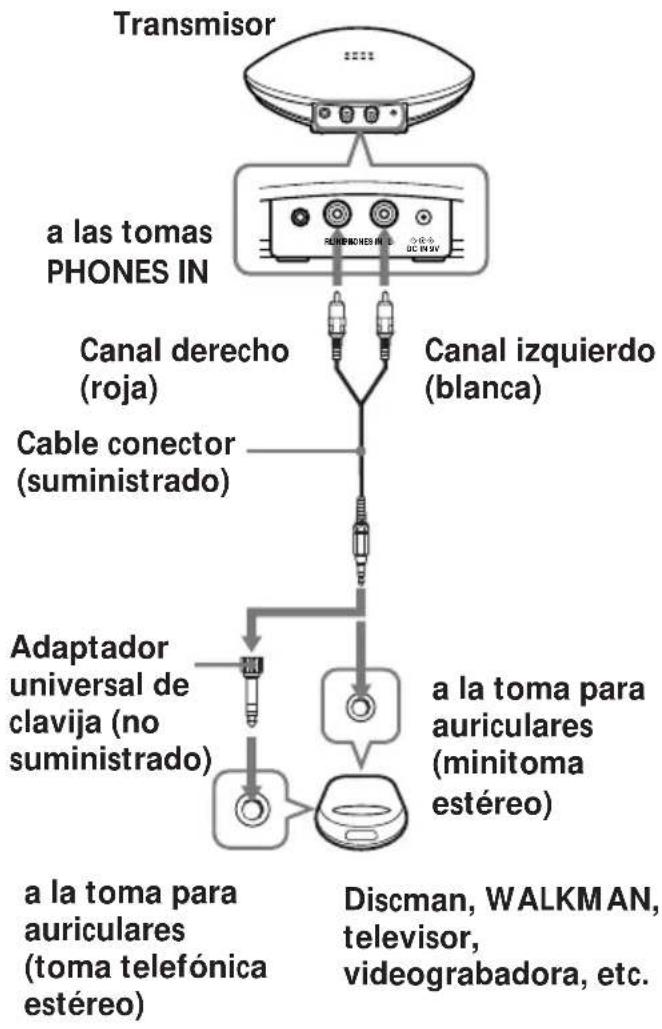

⑥Para realizar la conexión a la toma para auriculares de su Discman, conecte el cable a la toma PHONES IN del transmisor solamente.


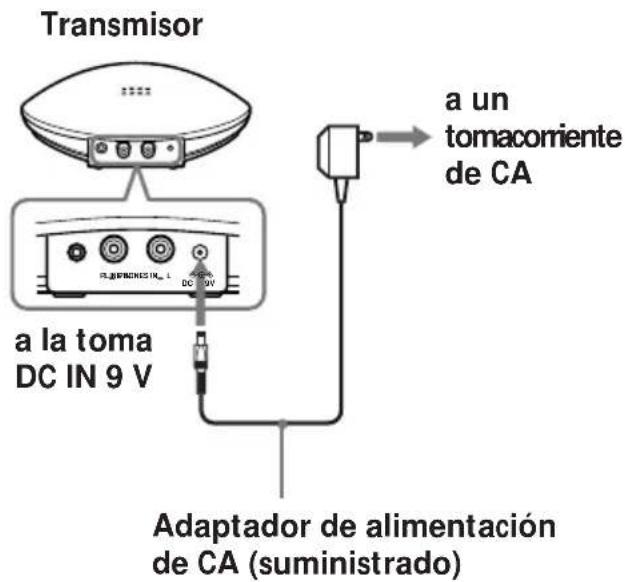

2 Conecte el transmisor a una fuente de alimentación.

Notas

• No realice la conexión a las tomas PHONES IN A y LINE IN al mismo tiempo. Si lo hiciese, las señales de audio podrían mezclarse.
• Utilice solamente el adaptador de alimentación de CA suministrado. No utilice ningún otro tipo de adaptador de alimentación de CA.

Polaridad de la clavija

- Cuando haya conectado el cable conector directamente a una toma para auriculares, la señal de audio no saldrá a través del canal derecho. En tal caso, utilice un adaptador de clavija PC-236HG vendido aparte.

* WALKMAN es marca registrada de Sony Corporation.

Preparación de los auriculares

1 Abras la tapa del compartimiento de la pila de la parte superior de la caja.

2 Inserte una pila R6 (tamaño AA) haciendo coincidir + de la pila con el terminal + de la tapa.

3 Cierre la tapa del compartimiento de la pila.

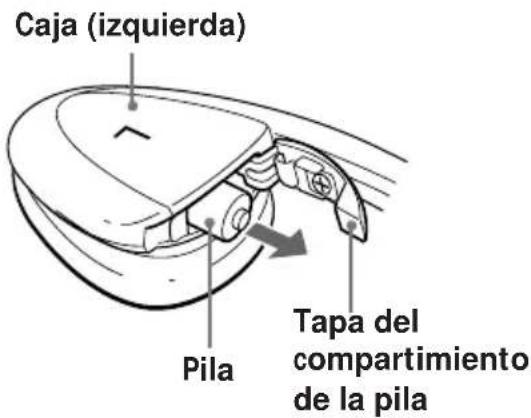

Extracción de la pila

Abra la tapa del compartimiento de la batería/pila manteniendo la caja nivelada y extraiga la batería del compartimiento como se muestra en la ilustración.

Duración de la pila

Pila	Horas aprox.
Pila alcalina LR6/AM3 (N) Sony	100
Pila R6P/SUM-3 (NS) Sony	50

Cuándo reemplazar la pila

Cuando el indicador POWER de los auriculares se ilumina débilmente y aumente el ruido de siseo, reemplace la pila por otra nueva.

Escucha de un programa

1 Conecte la alimentación del equipo de audio/vídeo conectado al transmisor. Cuando entren señales de audio, la alimentación del transmisor se conectará automáticamente, y se encenderán los emisores de rayos infrarrojos. Si el transmisor está conectado a la toma para auriculares, ajuste el control de volumen del equipo fuente de audio al nivel más alto posible, pero no hasta el punto en el que la señal de audio se distorsione. (Alrededor de 5 o 6 del control de volumen deberá ser lo más apropiado.)

2 Colóquese los auriculares, y la alimentación se conectará automáticamente. Cuando se conecte la alimentación, el indicador de alimentación se encenderá en rojo.

3 Ajuste el volumen.

Función de conexión/desconexión automática de la alimentación

Cuando se quite los auriculares, la alimentación se desconectará automáticamente. No tire de la banda autoajustable hacia arriba cuando no utilice los auriculares, porque se conectaría su alimentación.

Función de silenciamiento

Si se oye ruido de siseo cuando se obstruyan los rayos infrarrojos, o cuando utilice los auriculares fuera del alcance efectivo (consulte la sección siguiente), se activará la función de silenciamiento y no se oirá sonido a través de los auriculares. Para restablecer el sonido, acérquese al transmisor o elimine la obstrucción.

Cuando no se reciba señal de audio en la entrada del transmisor durante más de unos cinco minutos

La alimentación del transmisor se desconectará automáticamente.

Después de haber escuchado un programa

Quítese los auriculares antes de que se desconecte la alimentación del transmisor. De lo contrario, podría oír cierto ruido cuando se cortasen repentinamente los rayos infrarrojos.

Nota

Cuando conecte la alimentación del transmisor se encenderán los emisores de rayos infrarrojos. El brillo de los emisores puede no ser uniforme, pero esto no significa mal funcionamiento.

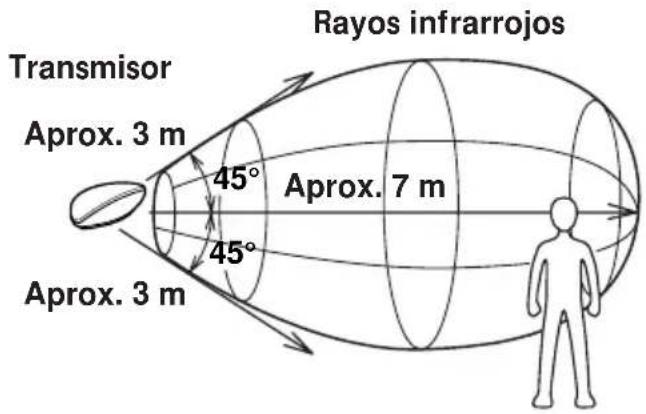

Áreas efectivas del transmisor

En la ilustración siguiente se muestra el área aproximada cubierta por los rayos infrarrojos emitidos por el transmisor.

Notas

• Si utiliza los auriculares demasiado lejos del transmisor, es posible que oiga ruido de siseo, y si existe algún objeto entre el receptor y el transmisor, el sonido puede interrumpirse. Estos fenómenos son inherentes a la comunicación por rayos infrarrojos y no significan problema alguno de la propia unidad.
• Los rayos infrarrojos no atravesarán paredes ni vidrios opacos. Por lo tanto, deberá colocar los auriculares en un lugar que esté en la línea de visión del transmisor.
• Cuando utilice los auriculares dentro del área mostrada en los diagramas, el transmisor podrá colocarse delante, detrás, o al lado del oyente.

Reemplazo de las almohadillas auriculares

Cuando las almohadillas auricualres se ensucien o dañen, póngase en contacto con su proveedor Sony y reemplácelas como se muestra en la ilustración siguiente.

Extraiga la almohadilla auricular firando de ella.

Coloque la nueva almohadilla auricular alrededor de la unidad auricular como se muestra en la ilustración.

• Antes de utilizar le sistema, compruebe si la tensión de alimentación del mismo es idéntica a la de la red local.
• La marca CE de la unidad solamente será válida para productos vendidos en la Unión Europea.
• Cuando no vaya a utilizar los auriculares durante mucho tiempo, extraiga la pila para evitar el daño que podría causar el electrólito de la misma.
• Cuando no vaya a utilizar el transmisor durante mucho tiempo, desconecte el adaptador de alimentación de CA del tomacorriente de CA sujetando el enchufe.
• No deje el sistema de auriculares estéreo inalámbrico en un lugar sometido a la luz solar directa, al calor, ni a la humedad.

Notas sobre los auriculares Cuidado de sus oídos

Evite utilizar los auriculares a gran volumen. Los expertos en oídos aconsejan no utilizar auriculares para escuchar continuamente a gran volumen. Si experimenta un silbido en sus oídos, reduzca el volumen o deje de utilizar los auriculares.

Respeto a los demás

Mantenga el volumen a un nivel moderado. Esto le permitirá escuchar los sonidos del exterior y no molestar a quienes se encuentren a su alrededor.

Si tiene alguna pregunta o problema en relación con este sistema que el manual no pueda resolver, póngase en contacto con su proveedor Sony.

Cuando los auriculares o el transmisor necesiten reparación, lleve ambos a su proveedor Sony.

Solución de problemas

Carencia de sonido/sonido amortiguado

→Compruebe la conexión del equipo de audio/vídeo o del adaptador de alimentación de CA.
→ Compruebe si la alimentación del equipo de audio/vídeo está conectada.
→ Si el transmisor está conectado a la toma para auriculares, aumente el volumen del equipo de audio/vídeo. (El nivel apropiado será alrededor de 5 o 6 del control de volumen.)
→ La función de silenciamiento está activada.
- Compruebe si hay algún objeto entre el transmisor y los auriculares.
- Utilice los auriculares cerca del transmisor.
- Cambie la posición y el ángulo del transmisor.
→El indicador de alimentación de los auriculares esté débilmente iluminado o apagado. - Reemplace la pila de los auriculares.
→Cuando haya conectado la toma LINE OUT de su equipo de audio/vídeo a la toma PHONES IN del transmisor, el sonido será bajo. Conecte la toma LINE OUT a la toma LINE IN como se describe en "Instalación del transmisor".

Distorsión

→ Si el transmisor está conectado a una toma para auriculares, reduzca el volumen del equipo de audio/vídeo conectado. (El nivel apropiado será alrededor de 5 o 6 del control de volumen.)

→El indicador de alimentación de los auriculares esté débilmente iluminado o apagado. - Reemplace la pila de los auriculares.

→Cuando la toma de salida para auriculares esté conectada a la toma LINE IN del transmisor, si aumenta el volumen del equipo de audio/vídeo conectado, es posible que se produzca distorsión. Conecte la toma de salida para auriculares en vez de la toma PHONES IN como se describe em "Instalación del transmisor".

Ruido fuerte de fondo

→Acérquese al transmisor. A medida que se aleje del transmisor, es posible que oiga más ruido. Esto es inherente a la comunicación por rayos infrarrojos, y no significa un problema de la propia unidad.

→ Compruebe si hay algún objeto entre el transmisor y los auriculares.

→Compruebe si los sensores de rayos infrarrojos están cubiertos con sus manos o su pelo.

→ Cambie la posición o el ángulo del transmisor.

- Está utilizando los auriculares cerca de una ventana en la que la luz del sol es demasiado intensa.

→Corra las cortinas o cierre la persiana para cortar la luz solar, o utilice los auriculares alejados de la luz solar.

→ Si el transmisor está conectado a la toma para auriculares, aumente el volumen del equipo de audio/vídeo. (El nivel apropiado será alrededor de 5 o 6 del control de volumen.)

→El indicador de alimentación de los auriculares esté débilmente iluminado o apagado.

- Reemplace la pila de los auriculares.

Especificaciones

Generales

Sistema de modulación

En frecuencia

Frecuencia portadora

Canal derecho: 2,8 MHz

Canal izquierdo: 2,3 MHz

Respuesta en frecuencia

18 - 22.000 Hz

Transmisor TMR-IF130

Fuente de alimentación

La toma DC IN 9 V acepta la alimentación suministrada por el adaptador de alimentación de CA para utilizarse con las tensiones siguientes:

Lugar de adquisición	Tensión de alimentación
EE.UU./Canadá	120 V CA, 60 Hz
Reino Unido	230 – 240 V CA, 50 Hz
Europa	220 – 230V CA, 50 Hz
Otros países	220 – 230 V CA, 50/60 Hz o 120 V CA, 60 Hz
Japón (excepto el modelo para el territorio de Japón)	220 – 240 V CA, 50 Hz

Entrada de audio

Tomas fono/minitoma estéreo

Dimensiones Aprox. 152 · 38 · 72 mm

(an/al/prf)

Masa Aprox. 75 g

Auriculares MDR-IF230

Fuente de alimentación

1,5 V CC, 1 pila R6 (tamaño AA)

Masa Aprox. 180 g, incluyendo la pila

Accesorios opcionales

Adaptador de clavija

PC-236HG

(minitoma estéreo ↔ miniclavija monoaural)

PC-234HG

(minitoma estéreo ↔ clavija telefónica estéreo)

Cables conectores

RK-G136HG

(miniclavija estéreo ↔ miniclavija estéreo)

RK-G129HG

(miniclavija estéreo ↔ clavija fono · 2)

Diseño y especificaciones sujetos a cambio sin previo aviso.
