HTCT390 - Sistema de cine en casa SONY - Manual de uso y guía de instrucciones gratis

Tipo de producto	Sistema de cine en casa (barra de sonido + subwoofer inalámbrico)
Marca	Sony
Modelo	HT-CT390
Dimensiones de la barra de sonido (An x Al x Pr)	Sin soporte: 900 × 52 × 121 mm; Con soporte de pared: 900 × 121 × 59 mm
Peso de la barra de sonido	2,2 kg
Dimensiones del subwoofer (An x Al x Pr)	Vertical: 170 × 342 × 362 mm; Horizontal: 342 × 172 × 362 mm
Peso del subwoofer	6,5 kg
Alimentación eléctrica	220-240 V CA, 50/60 Hz (modelos fuera de Taiwán); 120 V CA para Taiwán
Consumo eléctrico (barra de sonido)	45 W en funcionamiento; 0,5 W en espera (modo ahorro de energía); 2,8 W máx. con funciones activas
Consumo eléctrico (subwoofer)	20 W en funcionamiento; 0,5 W en espera
Potencia de salida total	150 W (2 × 50 W barra + 100 W subwoofer) en referencia
Altavoces de la barra	2 × 60 mm (rango completo)
Altavoz del subwoofer	130 mm (bass reflex)
Conectividad	HDMI OUT TV (ARC), entrada óptica digital, entrada analógica (RCA), puerto USB Tipo A, Bluetooth, NFC
Funciones especiales	Control HDMI (CEC), BRAVIA Sync, ClearAudio+, modos de sonido (Cine, Música, Juegos, etc.), modo Noche, Voz Clara, Secure Link
Formatos de audio compatibles	Dolby Digital, DTS, LPCM 2 canales, AAC; archivos MP3, AAC, WMA, LPCM (WAV)
Bluetooth	Clase de potencia 1, alcance máximo 25 m, perfiles A2DP/AVRCP, códec SBC/AAC
Mantenimiento	Limpiar con un paño suave y seco; no usar solventes ni abrasivos
Seguridad	Uso interior únicamente; no exponer al agua, llamas abiertas; no obstruir las aberturas de ventilación
Pilas del control remoto	2 pilas AAA (no incluidas)
Reparabilidad	Reinicio posible (mantener INPUT, VOL- y © 5 s); reemplazo de pilas; desconexión de la red para mantenimiento
Piezas de repuesto	No especificadas; contactar al servicio Sony para cualquier necesidad
Información general	Conforme a la directiva 2014/53/UE; reciclaje a través de puntos de recogida; representante UE: Sony Belgium

Preguntas frecuentes - HTCT390 SONY

¿Cómo conectar el sistema HT-CT390 a mi televisor?

Conecte el sistema a su televisor mediante HDMI ARC (toma HDMI OUT TV) o mediante cable óptico digital (toma TV IN OPTICAL). Si su televisor no es compatible con ARC, use el cable óptico incluido. Para una configuración sencilla, active Control para HDMI en el sistema y el televisor. También puede usar una conexión analógica (RCA) si es necesario.

¿Por qué no hay sonido?

Verifique que el sistema esté encendido y que el volumen sea suficiente. Asegúrese de que la fuente de entrada correcta esté seleccionada (TV, BT, USB, etc.). Si el sonido proviene del televisor pero no del sistema, verifique el cableado y que el televisor esté configurado para emitir sonido a través del sistema (por ejemplo, activar Audio Return Channel). Intente también reiniciar el sistema o desconectar/reconectar la alimentación.

¿Cómo conectar mi smartphone por Bluetooth?

Presione el botón PAIRING de la barra de sonido (el indicador LED azul parpadea rápidamente). En su smartphone, active el Bluetooth y seleccione «HT-CT390» en la lista de dispositivos. Si se solicita una clave de acceso, ingrese 0000. Una vez conectado, el indicador LED azul permanece encendido. También puede usar la función NFC colocando su smartphone compatible cerca de la marca N-Mark.

¿Cómo ajustar el volumen del subwoofer?

Use los botones SW + / - del control remoto para ajustar el volumen del subwoofer. El nivel se muestra brevemente en la pantalla de la barra de sonido. Si el volumen de graves parece bajo, asegúrese de que la fuente de audio contenga frecuencias graves (por ejemplo, películas) y que el subwoofer esté conectado correctamente de forma inalámbrica (indicador verde o naranja).

¿Qué hacer si el control remoto no funciona?

Verifique que el control remoto esté apuntando al sensor de control remoto de la barra de sonido (ubicado en el panel frontal). Retire cualquier obstáculo entre el control remoto y el sensor. Si las pilas están débiles, reemplácelas por pilas AAA nuevas. Asegúrese de presionar el botón correcto. Si el problema persiste, intente reiniciar el sistema.

¿Cómo limpiar la barra de sonido y el subwoofer?

Use un paño suave y seco para quitar el polvo de las superficies. No use nunca estropajos abrasivos, polvos limpiadores, alcohol o gasolina, ya que podrían dañar el acabado. Desconecte la alimentación antes de limpiar. Para las rejillas, se puede usar un cepillo suave.

¿Cómo activar el modo noche?

Presione el botón NIGHT del control remoto. La pantalla muestra «N.ON» cuando el modo noche está activo. Este modo comprime la dinámica de sonido para escuchar a bajo volumen manteniendo diálogos claros. Para desactivarlo, presione de nuevo y seleccione «N.OFF».

¿Cómo restablecer el sistema a los ajustes de fábrica?

Mantenga presionados simultáneamente los botones INPUT, VOL - y © de la barra de sonido durante unos 5 segundos. Aparece «RESET» en la pantalla. Desconecte el cable de alimentación, vuelva a conectarlo y encienda el sistema. Tenga en cuenta que la conexión Secure Link con el subwoofer se perderá y deberá restablecerse.

¿Qué tipos de archivos USB puedo reproducir?

El sistema admite archivos de audio en formatos MP3 (.mp3), AAC (.m4a), WMA (.wma) y LPCM (.wav). Los archivos protegidos por DRM o sin pérdida (Lossless) no son compatibles. El sistema puede leer hasta 200 carpetas y 150 archivos por carpeta en un dispositivo USB con formato FAT32.

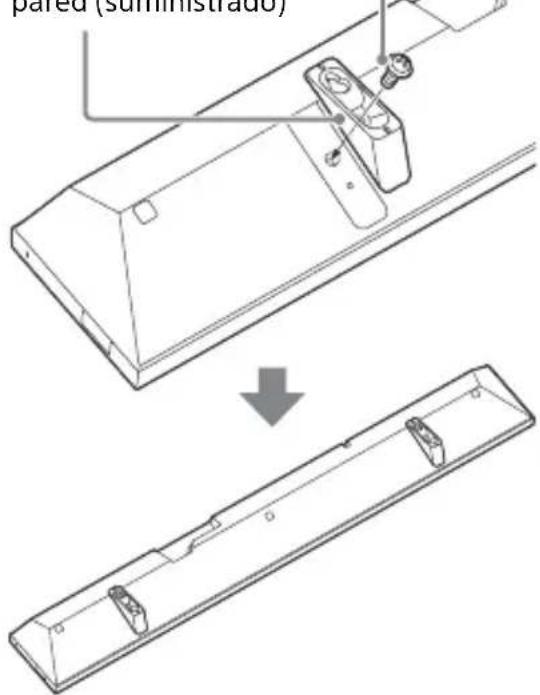

¿Cómo montar la barra de sonido en la pared?

Use los soportes de montaje incluidos. Fije los soportes debajo de la barra de sonido con los tornillos proporcionados, luego marque la ubicación de los tornillos en la pared. Atornille dos tornillos (no incluidos) adecuados para la pared, dejando que sobresalgan de 5 a 6 mm. Cuelgue la barra de sonido alineando los agujeros de los soportes con los tornillos. Deje un espacio de al menos 3 cm debajo de la barra para ventilación. Consulte la guía de instalación para más detalles.

MANUAL DE USUARIO HTCT390 SONY

Manual de instrucciones ES

Códecs compatibles3)

SBC4), AAC5)

Rango de transmisión (A2DP)

Para reducir el riesgo de incendios, no cubra las aberturas de ventilación del aparato con periódicos, manteles, cortinas, etc.

No exponga el aparato a fuentes con llama descubierta (por ejemplo, velas encendidas).

Para reducir el riesgo de incendios o descargas eléctricas, no exponga el aparato a goteos o salpicaduras, ni coloque recipientes con líquidos, como jarrones, encima de este.

No instale el aparato en un espacio cerrado, como una estantería para libros o un armario empotrado.

No exponga las pilas o aparatos con pilas instaladas a fuentes de calor excesivo, como la luz solar y fuego.

Para evitar lesiones, este aparato debe colocarse de forma segura en un mueble especial o montarse en el suelo o en una pared de conformidad con las instrucciones de instalación.

Solo para uso en interiores.

Fuentes de alimentación

• Aunque se haya apagado la unidad, esta continúa recibiendo suministro eléctrico cuando está conectada a la toma de corriente de CA.
• Puesto que el enchufe principal se utiliza para desconectar la unidad de la corriente, conecte la unidad a una toma de corriente de CA de fácil acceso. En caso de observar un funcionamiento anómalo de la unidad, desconecte inmediatamente el enchufe principal de la toma de corriente de CA.

Cables recomendados

Es preciso utilizar cables y conectores correctamente blindados y conectados a tierra para la conexión a ordenadores anfitriones y/o periféricos.

Para producto con marca CE

La validez de la marca CE está restringida a los países donde está impuesta por ley, principalmente en los países de la zona económica europea.

Para la barra de altavoces

La placa de características está ubicada en la parte inferior.

Para los pacientes en Europa

Tratamiento de las baterías y equipos eléctricos y electrónicos al final de su vida útil (aplicable en la Unión Europea y en países europeos con sistemas de tratamiento selectivo de residuos)

Este símbolo en el producto, en la batería o en el embalaje indica que el producto y la batería no pueden ser tratados como un residuo doméstico normal. En algunas baterías, este símbolo puede utilizarse en combinación con un símbolo químico. El símbolo químico del mercurio (Hg) o del plomo (Pb) se añadirá si la batería contiene más del 0,0005% de mercurio o del 0,004% de plomo. Al asegurarse de que estos productos y baterías se desechan correctamente, usted puede evitar las consecuencias potencialmente negativas para el medio ambiente y la salud humana que podrían derivarse de la incorrecta manipulación. El reciclaje de materiales ayuda a conservar los recursos naturales.

En el caso de productos que por razones de seguridad, rendimiento o mantenimiento de datos sea necesaria una conexión permanente con la batería incorporada, esta batería solo debe ser reemplazada por personal técnico cualificado. Para asegurarse de que la batería sea

tratada correctamente, entregue estos productos al final de su vida útil en un punto de recogida para el reciclado de aparatos eléctricos y electrónicos. Para las baterías, consulte la sección donde se indica cómo extraer la batería del producto de forma segura. Deposite la batería en el correspondiente punto de recogida para el reciclado de baterías. Para recibir información detallada sobre el reciclaje de este producto o de la batería, póngase en contacto con el ayuntamiento, el punto de recogida más cercano o el establecimiento donde ha adquirido el producto o la batería.

Aviso para los pacientes: esta información solo es válida para los equipos que se comercializan en países que aplican las directivas de la UE.

Este producto ha sido fabricado por, o en nombre de Sony Corporation, 1-7-1 Konan Minato-ku Tokyo, 108-0075 Japón. Las consultas relacionadas con la conformidad del producto basadas en la legislación de la Unión Europea deben dirigirse al representante autorizado, Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Bélgica. Para cualquier asunto relacionado con el servicio o la garantía, por favor diríjase a la dirección indicada en los documentos de servicio o garantía adjuntados con el producto.

Por la presente, Sony Corporation declara que este equipo es conforme con la Directiva 2014/53/UE. El texto completo de la declaración UE de conformidad está disponible en la dirección Internet siguiente: http://www.compliance.sony.de/

CE

Este equipo de radio está diseñado para utilizarse con las versiones de software/firmware aprobadas indicadas en la Declaración de Conformidad de la UE. El software/firmware cargado en este equipo de radio cumple con los requisitos básicos de la Directiva 2014/53/UE.

La versión del software/firmware puede localizarse en "VER>" (versión) en "SYS>" (sistema).

Esta Sound Bar está diseñada para la reproducción de sonido desde dispositivos conectados, la transmisión de música desde un smartphone compatible con NFC o un dispositivo BLUETOOTH.

Este equipo se ha probado y ha demostrado cumplir con los límites establecidos en la Normativa sobre Compatibilidad Electromagnética (EMC) cuando se utiliza un cable de conexión de una longitud inferior a 3 metros.

Derechos de autor y marcas comerciales

• Este sistema incorpora Dolby Digital y DTS * Digital Surround System.
• Fabricado con la licencia de Dolby Laboratories. Dolby y el símbolo de la doble D son marcas comerciales de Dolby Laboratories.

** Para patentes DTS, consulte http://patents.dts.com. Fabricado con la licencia de DTS Licensing Limited. DTS, el símbolo y DTS+ junto con el símbolo son marcas comerciales registradas, y DTS Digital Surround es una marca comercial de DTS, Inc. © DTS, Inc. Todos los derechos reservados.

• La marca de palabra BLUETOOTH® y sus logotipos son marcas comerciales registradas de Bluetooth SIG, Inc. y todo uso que Sony Corporation haga de dichas marcas está sujeto a una licencia. Otras marcas comerciales y nombres comerciales pertenecen a sus respectivos propietarios.
• Los términos HDMI y HDMI High-Definition Multimedia Interface, y el logotipo HDMI son marcas comerciales o marcas registradas de HDMI Licensing Administrator, Inc. en los Estados Unidos y en otros países.
• N-Mark es una marca comercial o una marca comercial registrada de NFC Forum, Inc. en los Estados Unidos y en otros países. - Android™ es una marca comercial de Google LLC.
• Google Play es una marca comercial de Google LLC. "BRAVIA" es una marca comercial de Sony Corporation.
• "PlayStation" es una marca comercial registrada de Sony Computer Entertainment Inc.
• Tecnología de codificación de audio MPEG Layer-3 y patentes, bajo licencia de Fraunhofer IIS y Thomson.
• Windows Media es una marca comercial registrada o una marca comercial de Microsoft Corporation en los Estados Unidos y/o en otros países.
• Este producto está protegido por ciertos derechos de propiedad intelectual de Microsoft Corporation. El uso o distribución de dicha tecnología fuera de este producto está prohibida sin una licencia de Microsoft o de una subsidiaria autorizada de Microsoft.
• "ClearAudio+" es una marca comercial de Sony Corporation.
• Apple, iPhone, iPod y iPod touch son marcas comerciales de Apple Inc., registradas en Estados Unidos y otros países.

El uso de la insignia Made for Apple significa que un accesorio ha sido diseñado para conectarse específicamente al producto o a los productos Apple identificados en la insignia, y ha sido certificado por el fabricante de que cumple las normas de rendimiento de Apple. Apple no se hace responsable por el funcionamiento de este dispositivo o su cumplimiento con normas de seguridad y regulatorias.

Modelos de iPhone/iPod compatibles

Los modelos de iPhone/iPod compatibles son los siguientes. Antes de utilizarlo con el sistema, actualice su iPhone/iPod con el software más reciente.

Permitido para:

• iPhone 6s/iPhone 6s Plus/iPhone 6/ iPhone 6 Plus/iPhone 5s/iPhone 5c/ iPhone 5
• iPod touch (sexta generación)/ iPod touch (quinta generación)
• Otros nombres de sistemas y de producto son normalmente marcas comerciales o marcas comerciales registradas de sus fabricantes. En este documento no se indican los símbolos TM y R.

Acerca de este manual de instrucciones

Las instrucciones en este Manual de instrucciones describen los controles del mando a distancia. Puede también usar los controles en la barra de altavoces si estos tienen los nombres iguales o similares a los del mando a distancia. - Algunas ilustraciones se presentan como dibujos conceptuales y pueden diferir de los productos reales. - El ajuste predeterminado aparece subrayado. - El texto encerrado entre comillas altas ("--") es el que aparece en el visor del panel superior.

Índice

Conexión → Guía de inicio (documento separado)

Acerca de este manual de instrucciones 5

Guía de piezas y controles 7

Escucha

Escuchar sonido desde los dispositivos conectados....10

Escuchar música de un dispositivo USB 11

Ajuste del sonido

Disfrutar de efectos de sonido 12

Funciones BLUETOOTH

Escuchar música desde un dispositivo BLUETOOTH.....13

Controlar el sistema mediante un smartphone o tablet (Sony | Music Center) 15

Configuraciones y ajustes

Usar el visor de configuración 17

Otras unidades

Usando la referencia de Control por HDMI 20

Uso de la referencia "BRAVIA" Sync 21

Ahorro de electricidad en el modo en espera 22

Montar la Barra de altavoces en una pared 22

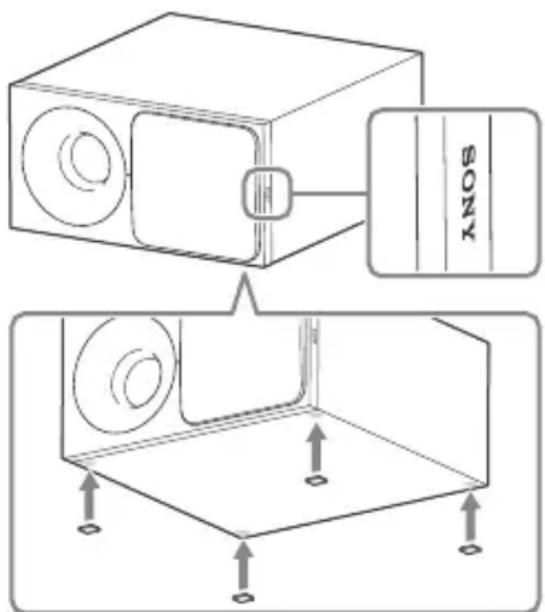

Instalación del altavoz de graves de modo horizontal 24

Activación de la transmisión inalámbrica entre unidades específicas (Enlace Seguro) 24

Ajuste del volumen del altavoz de graves 25

Información adicional

Precauciones 25

Solución de problemas 26

Tipos de archivo reproducibles 32

Formatos de audio admitidos 32

Especificaciones 32

Bandas de frecuencia de radio y potencia de transmisión máxima 34

Acerca de la barra de altavoces BLUETOOTH

Guía de piezas y controles

Para más información, consulte las páginas indicadas entre paréntesis.

Barra de altavoces

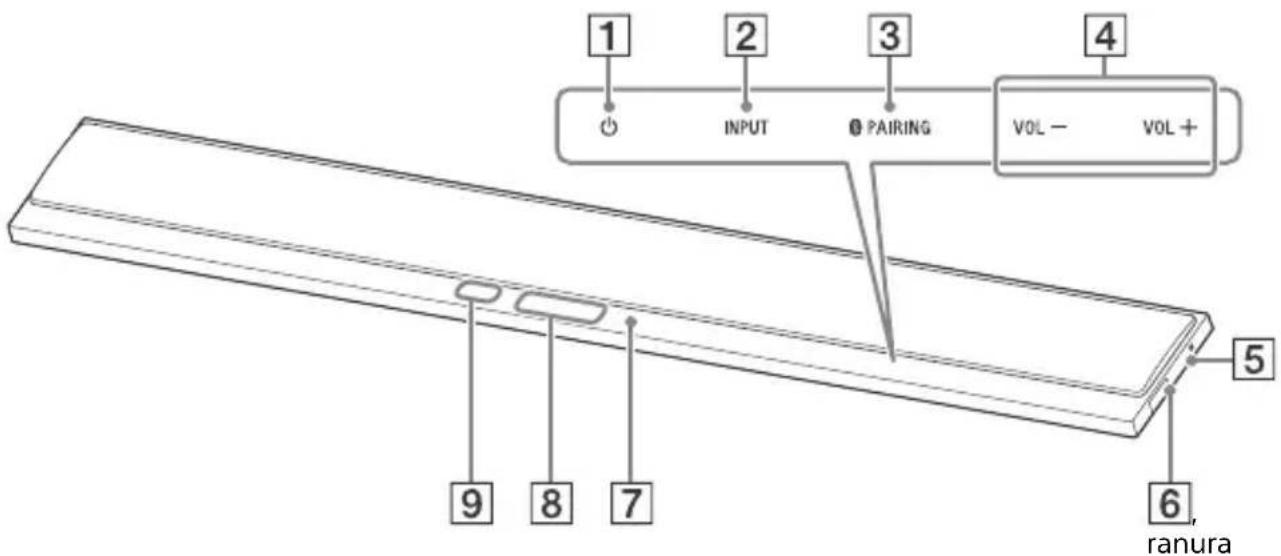

Panel frontal y lateral

1 (alimentación) tecla táctil Encienda el sistema o ajústelo al modo en espera. 2 INPUT tecla táctil Selecciona el dispositivo que desee usar. PAIRING tecla táctil VOL (volumen) +/- tecla táctil 5 [N-Mark] (página 15) Ubique el dispositivo compatible con NFC cerca de esta señal para activar la referencia NFC. 6 Puerto (USB) (página 11) Coloque la uña en la ranura (desde la parte inferior) para abrir la cubierta.

7 Indicador LED azul Muestra el estado del BLUETOOTH tal como sigue.

Durante el emparejamiento BLUETOOTH	Parpadea<rápidamente
El sistema está intentando connectarse con un dispositivo BLUETOOTH	Parpadea
El Sistema se ha connectado con un dispositivo BLUETOOTH	Se illumina

8 Visor del panel superior 9 Sensor de mando a distancia

Acerca de las teclas táctiles

Las teclas táctiles funcionan al tocarlas ligeramente. No las pulse con fuerza excesiva.

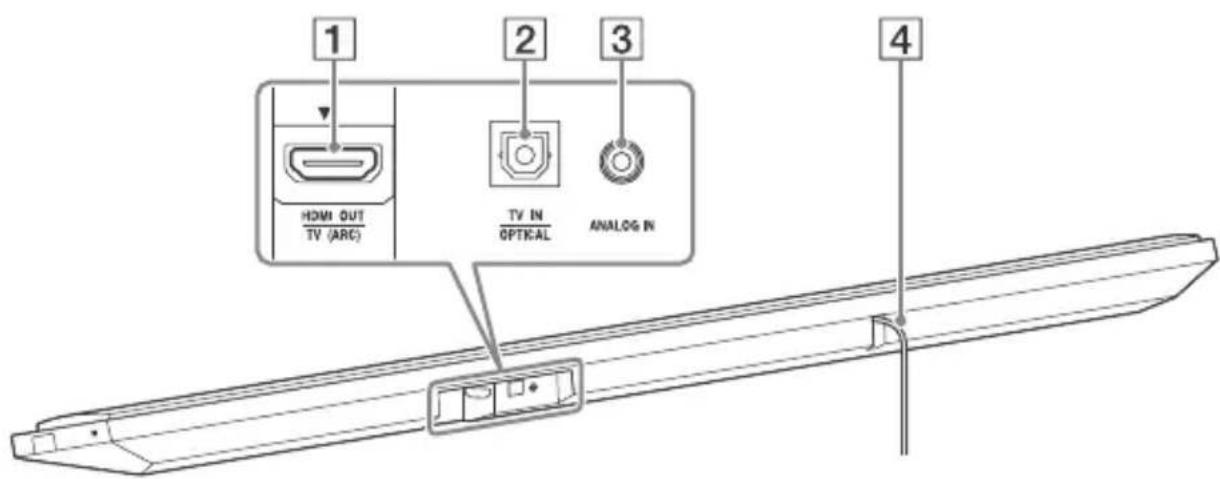

Panel posterior

1 Toma HDMI OUT TV (ARC)

2 Toma TV IN OPTICAL

3 Toma ANALOG IN

4 Cable de alimentación de CA

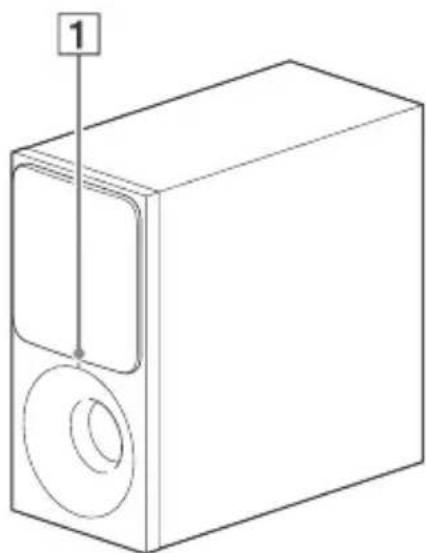

Altavoz de graves

1 Indicador de alimentación

• Luces apagadas: Alimentación desconectada.
• Rojo: No conectado a la barra de altavoces (modo en espera).
• Verde: Conectado a la barra de altavoces (no se ha establecido un enlace seguro de conexión).
• Naranja: Enlace seguro de conexión establecido.

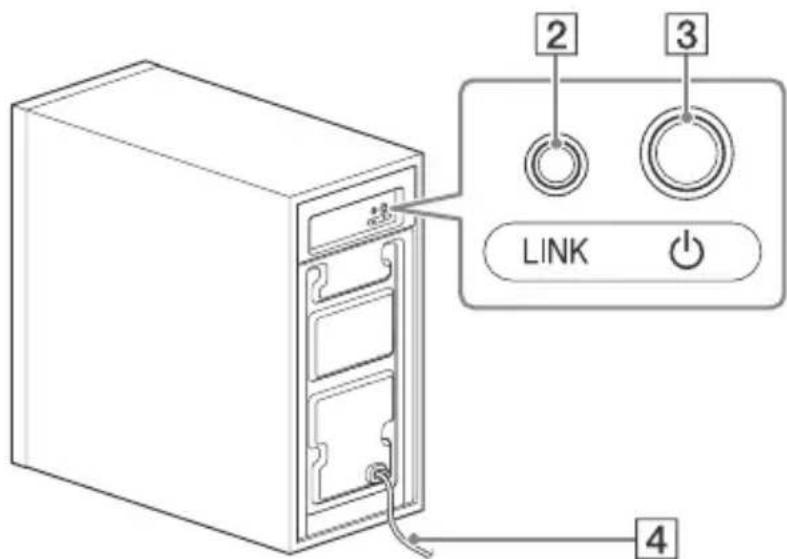

2 LINK (página 24)

(-alimentación)

Enciende el altavoz de graves o lo pone en modo en espera.

4 Cable de alimentación de CA

Acerca del modo en espera

El altavoz de graves entra en modo en espera automáticamente y el indicador de alimentación se ilumina en rojo cuando la barra de altavoces está en modo en espera o la transmisión inalámbrica está desactivada. El altavoz de graves se enciende automáticamente cuando la barra de altavoces está encendida y la transmisión inalámbrica está activada.

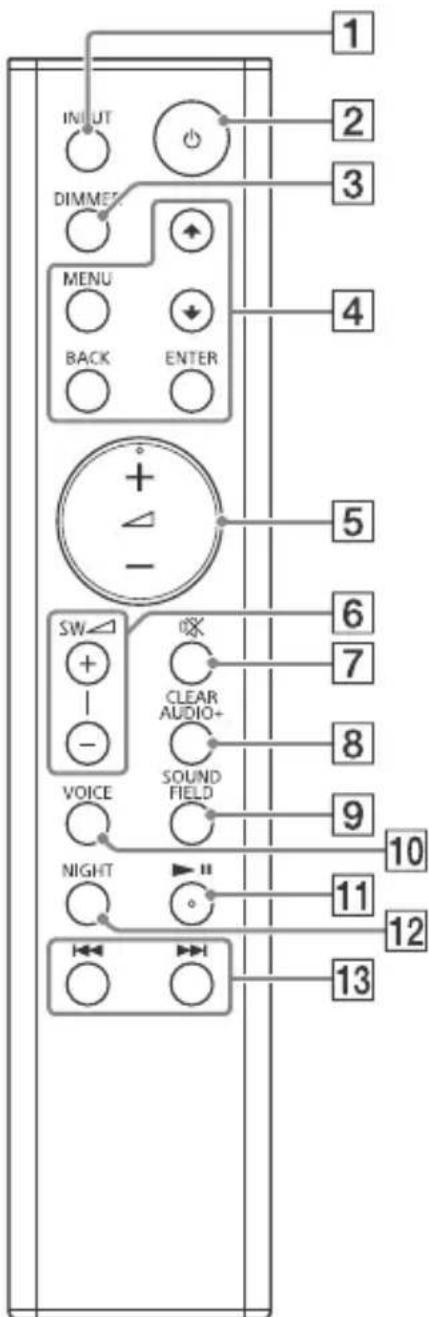

Mando a distancia

1 INPUT (página 10) 2 (alimentación)

Encienda el sistema o ajústelo al modo en espera.

DIMMER

Ajusta el brillo del visor del panel superior.

• El visor del panel superior se apaga cuando se selecciona "OFF". Se enciende automáticamente cuando se presiona algún botón, luego se apaga nuevamente si no se opera el sistema durante varios segundos. Sin embargo, en algunos casos, es posible que el visor del panel superior no se apague. En este caso, el brillo del visor del panel superior se ha establecido en "DARK".

4 MENU

Activa/desactiva el menú en el visor del panel superior.

Seleccione los elementos del menú.

ENTER

Ingresa a la selección.

BACK

Regresa a la pantalla anterior. Detiene la reproducción USB.

5 (volumen) / -

Ajusta el volumen.

6 SW (volumen del altavoz de graves) + / - (página 25)

Ajusta el volumen del sonido grave.

7 (silenciamiento)

Desactiva temporalmente el sonido.

8 CLEARAUDIO+ selecciona automáticamente el ajuste de sonido adecuado a la fuente de sonido. 9 SOUND FIELD (página 12) selecciona un modo de sonido. 10 VOICE (página 12) 11 ► (reproducir/pausa) Pausa o reanuda la reproducción. 12 NIGHT (página 12) 13 /▲/▲ (anterior/siguiente/rebobinar/avanzar rápido)

Púlselo para seleccionar la anterior/siguiente pista o archivo. Manténgalo pulsado para buscar hacia atrás o hacia adelante.

* Los botones ► y + tienen un punto táctil. Utilice el punto táctil como referencia cuando use el mando a distancia.

Escucha

Escuchar sonido desde los dispositivos conectados

Pulse INPUT varias veces.

Cuando pulse INPUT una vez, el dispositivo actual aparecerá en el visor del panel superior; cuando lo deje, cada vez que pulse INPUT, el dispositivo cambiará rotativamente de la suma.

" TV " → " ANALOG " → " BT " → " USB "

"TV"

Dispositivo (televisor, etc.) conectado a la toma TV IN OPTICAL o a un televisor compatible con referencia Canal de Retorno de Audio conectado a la toma HDMI OUT TV (ARC)

"ANALOG"

Dispositivo (Reproductor multimedia digital, etc.) conectado a la toma ANALOG IN

"BT"

Escuchar música de un dispositivo USB

Puede reproducir archivos de música desde un dispositivo USB conectado. Para conocer los tipos de archivos reproducibles, consulte "Tipos de archivos reproducibles" (página 32).

1 Conecte el dispositivo USB al puerto (USB).

Consulte el manual de instrucciones del dispositivo USB antes de conectarlo.

2 Pulse INPUT varias veces para seleccionar "USB".

La lista del contenido USB aparecerá en la pantalla del televisor.

3 Pulse / para seleccionar el contenido que desee y, a continuación, pulse ENTER.

El contenido seleccionado comienza a reproducirse.

4 Ajuste el volumen.

• Ajuste el volumen de la barra de altavoces pulsando Δ + / -
• Ajuste el volumen del altavoz de graves pulsando SW + / -

Nota

No extraiga el dispositivo USB cuando esté en configuración. Para evitar que los datos se dañen o causen una avería en el dispositivo USB, apague el sistema antes de retirar el dispositivo USB.

Información del dispositivo USB en la pantalla del televisor

① Tiempo de reproducción ② Tiempo de reproducción total ③ Velocidad de bits ④ Estado de reproducción ⑤ Velocidad de rebobinado/avance rápido ⑥ Estado de reproducción repetida ⑦ Índice de archivo seleccionado / Total de archivos en la carpeta

Notas

• Dependiendo de la fuente que se está reproduciendo, es posible que alguna información no se muestre.
• Dependiendo del modo de reproducción, la información que se muestra puede ser diferente.

Ajuste del sonido

Disfrutar de efectos de sonido

Puede disfrutar fácilmente de campos de sonido preprogramados adaptados a diferentes temas de fuentes de sonido.

Selección del campo de sonido

Pulse SOUND FIELD varias veces hasta que el campo de sonido que desee aparezca en el visor del panel superior.

CLEARAUDIO+

Puede disfrutar el sonido con el camino de sonido recomendado por Sony. El camino de sonido se optimiza automáticamente según el contenido y la función de reproducción.

MOVIE

Los sonidos se reproducen con efectos envolventes, realistas y potentes, adecuados para películas.

MUSIC

Efectos de sonido optimizados para escuchar música.

"SPORTS"

Comentarios nítidos, los vítores se escuchan como sonido envolvente y los sonidos son realistas.

"GAME"

Sonidos potentes y realistas, adecuados para juegos.

"STANDARD"

Sonido que corresponde a cada fuente.

Sugerencia

Puede también pulsar CLEARAUDIO+ para seleccionar "CLEARAUDIO+".

Usando la función modo de Noche

Esta función es útil para cuando vea películas por la noche. Podrá escuchar el diálogo nítidamente incluso con un nivel de volumen reducido.

Pulse NIGHT para seleccionar "N.ON". Para desactivar el modo de Noche, pulse NIGHT para seleccionar "N.OFF".

Usando la función de Voz Nítida

Pulse VOICE varias veces.

• "UP OFF": La función de Voz Nítida está desactivada.
• "UP 1": Rango de diálogo mejorado.
• "UP 2": Rango de diálogo mejorado y se potencian las porciones del rango difíciles de percibir por las personas mayores.

Funciones BLUETOOTH

Escuchar música desde un dispositivo BLUETOOTH

Emparejamiento del sistema con un dispositivo BLUETOOTH

El emparejamiento es una operación en la que los dispositivos BLUETOOTH se registran previamente entre sí. Una vez concluida la operación de emparejamiento, ya no es necesario volver a ejecutarla.

1 Coloque el dispositivo BLUETOOTH a 1 metro de distancia de la barra de altavoces, como máximo. 2 Pulse PAIRING en la barra de altavoces.

El indicador LED azul de la barra de altavoces parpadea rápidamente durante el emparejamiento BLUETOOTH.

3 Active la función BLUETOOTH y, a continuación, seleccione "HT-CT390" después de buscarlo en el dispositivo BLUETOOTH.

Realice este caso en 5 horas como máximo, ya que, de lo contrario, el emparejamiento podrá cancelarse. Cuando se establece la conexión BLUETOOTH, el indicador LED azul se ilumina.

Notas

• Si se solicita una clave de paso en el dispositivo BLUETOOTH, introduzca "0000". Una clave de paso puede recibir otras denominaciones, como número de paso, número PIN, número PIN o contraseña.
• Se pueden emparejar hasta 9 dispositivos BLUETOOTH. Si empareja un décimo dispositivo BLUETOOTH, el dispositivo conectado de mayor antigüedad será reemplazado por el nuevo.

Escuchar música desde un dispositivo emparejado

1 Active la función BLUETOOTH del dispositivo emparejado. 2 Pulse INPUT varias veces para seleccionar "BT".

El sistema se reconecta automáticamente con el dispositivo BLUETOOTH al que estuvo conectado más recientemente. Cuando se establece la conexión BLUETOOTH, el indicador LED azul se ilumina.

3 Inicie la reproducción en el dispositivo BLUETOOTH. 4 Ajuste el volumen.

• Ajuste el volumen del dispositivo BLUETOOTH.
• Ajuste el volumen de la barra de altavoces pulsando Δ + / - .
• Ajuste el volumen del altavoz de graves pulsando SW Δ + / -

Notas

• Una vez que el sistema y el dispositivo BLUETOOTH estén conectados, puede controlar la reproducción pulsando y /
• Puede conectarse al sistema desde un dispositivo BLUETOOTH emparejado aun si el sistema está en modo de espera, si ajusta el "BTSTB" a "ON" (página 18).
• La reproducción de audio en el sistema podrá retrasarse con respecto a la del dispositivo BLUETOOTH debido a las características de la tecnología inalámbrica BLUETOOTH.

Sugerencia

Puede activar o desactivar el códec AAC desde el dispositivo BLUETOOTH (página 18).

Para deseleccionar el dispositivo BLUETOOTH

Realice cualquiera de las siguientes acciones.

• Pulse nuevamente PAIRING en la barra de altavoces.
• Desactive la función BLUETOOTH en el dispositivo BLUETOOTH.
• Apague el sistema o el dispositivo BLUETOOTH.

Conexión a un dispositivo remoto mediante la función de una pulsación (NFC)

NFC (Near Field Communication) es una tecnología que habilita la comunicación inalámbrica de corto alcance entre distintos dispositivos.

Al acercar un dispositivo remoto, compatible con NFC, a la N-Mark en la barra de altavoces, el sistema y el dispositivo remoto proceden a completar automáticamente el emparejamiento y la conexión BLUETOOTH.

Dispositivos remotos compatibles: Dispositivos remotos con función NFC incorporada (SO: Android 2.3.3 o posterior, excepto Android 3.x)

Notas

• El sistema solo puede reconocer y conectarse a un dispositivo compatible con NFC a la vez.
• Dependiendo del dispositivo remoto, es posible que sea necesario comprobar previamente lo siguiente en el dispositivo remoto.
• Activar la función NFC. Para obtener más información, consulte el manual de instrucciones del dispositivo remoto.
• Si el dispositivo remoto es de una versión anterior a Android 4.1.x, descargue e inicie la aplicación "NFC Easy Connect". "NFC Easy Connect" es una aplicación gratuita para dispositivos remotos Android que puede descargar en Google PlayTM. (Es posible que la aplicación no esté disponible en algunos países o regiones.)

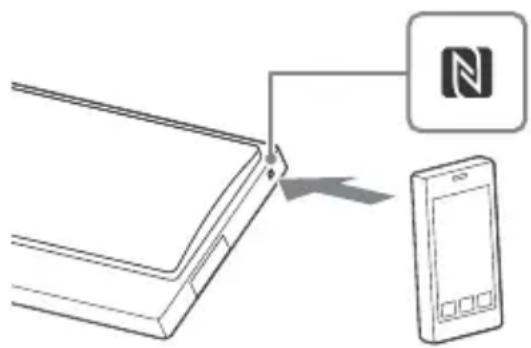

1 Acerque el dispositivo remoto a la N-Mark en la Barra de altavoces hasta que el dispositivo remoto vibre.

Siga las instrucciones en pantalla del dispositivo remoto y complete el procedimiento de conexión BLUETOOTH.

Cuando se establezca la conexión BLUETOOTH, el indicador LED azul de la Barra de altavoces se ilumina.

2 Inicie la reproducción de fuente de audio en el dispositivo remoto.

Para obtener más información sobre instrucciones de reproducción, consulte el manual de instrucciones del dispositivo remoto.

3 Ajuste el volumen.

• Ajuste el volumen del dispositivo BLUETOOTH.
• Ajuste el volumen de la Barra de altavoces pulsando Δ + / -
• Ajuste el volumen del altavoz de graves pulsando SW + / -

Sugerencia

Si el emparejamiento y la conexión BLUETOOTH han fallado, realice lo siguiente:

• Acerque nuevamente el dispositivo remoto a la N-Mark en la Barra de altavoces.
• Quite la funda del dispositivo remoto si utiliza una funda para dispositivo remoto a la venta comercialmente. -Vuelva a iniciar la aplicación "NFC Easy Connect".

Para detener la reproducción mediante la referencia de una pulsación

Acerque nuevamente el dispositivo remoto a la N-Mark en la Barra de altavoces.

Controlar el sistema mediante un smartphone o tablet (Sony | Music Center)

Sony | Music Center es una aplicación para controlar dispositivos de audio Sony compatibles utilizando dispositivos móviles como un smartphone o una tablet.

Para tener más detalles sobre Sony | Music Center, consulte la siguiente URL: http://www.sony.net/smcqa/

Sony | Music Center le permite: - disfrutar de la música en casa a la perfección. - cambiar las configuraciones comúnmente realizadas, seleccionar la entrada del sistema y ajustar el volumen.

disfrutar contenido musical almacenado en un smartphone mediante el sistema. disfrutar música visualmente con el visor de su smartphone.

Notas

• Sony | Music Center utiliza la función BLUETOOTH del sistema.
• Lo que pueda controlar con Sony | Music Center varía en función del dispositivo conectado. Es posible que las especificaciones y el diseño de la aplicación cambien sin previo aviso.

Uso de Sony | Music Center

1. Descargue la aplicación gratuita Sony | Music Center en el dispositivo móvil. 2. Conecte el sistema y el dispositivo móvil utilizando la conexión BLUETOOTH (página 13). 3. Inicie Sony | Music Center. 4. Opere siguiendo las instrucciones en pantalla de Sony | Music Center.

Nota

Utilice la versión más reciente de Sony | Music Center.

Usar el visor de configuración

Puede configurar los siguientes elementos con el menú.

Sus ajustes se mantienen aun si desconecta el cable de alimentación de CA.

1 Pulse MENU para activar el menú en el visor del panel superior. 2 Pulse BACK/+/ENTER repetidamente para seleccionar el elemento y pulse ENTER para seleccionar el ajuste que desee. 3 Pulse MENU para desactivar el menú.

Lista del menú

Los ajustes predeterminados aparecen subrayados.

Elementos del menu Función
"LVL>" (Nivel)	"ATT" (Ajustes de atenuación - Analógica)	Es possible que se produzca distorsión cuando escuche desde un dispositivo connectado a la toma ANALOG IN.Puedeatarla distorsión atenuando el nivel de entrada enel sistemas."Atenúa el nivel de entrada. El nivel de saldisminuirá con este ajuste."OFF": Nivel de entrada normal.
	"DRC"(Control derango dinámico)	Átil para disfrutarpelículas con un volumen bajo. DRC aplica a fuentes Dolby Digital."ON": Comprime el sonido según la información presente en el contenido."OFF":El sonido no se comprime.
"SPK>" (Altavoz)	"PLACE"(Colocación del altavoz)	"STDRD":Selección este ajuste si ha instalado la Barra dealtavoces en la posición estándar."WALL":Selección este ajuste si ha montado la Barra dealtavoces en una pared (頁agonal 22).
"AUD>" (Audio)	"DUAL"(Dual mono)	Puede disfrutar de una emisión de sonido multiplexado cuando elsystema reciba una señal de emisiónmultiplexada Dolby Digital."M/S:"Se emitrá sonido de los idiomas principal y secundario simultáneamente."MAIN": Se emitrá el sonido delidioma principal."SUB": Se emitrá el sonido delidioma secundario.
	"TV AU"(Audio del televisor)	"AUTO"Selección este ajuste cuando el systemestéconctado a la toma HDMI (ARC) de un tevisor atravésde un cable HDMI."OPT":Selección este ajuste cuando el systemestéconctado a un telesoraravés del cable digital optico.
Elementos del menú Función
"EFCT"(Efctos de sonido)	"ON": Se reproduce el sonido del camino de sonido selección. Se recomienda usar este ajuste."OFF": La fuente de entrada se mezcla para 2 canales.
“STRM”(Transmisión)	Muestra la información actual de transmisión de audio. Consulte en la págrina 32 los formatos de audio compatibles.
"HDMI>”“CTRL”(Control por HDMI)	"ON:Lafúnica Control por HDMI está habitilada. Los dispositivos connectados a工程技术 de un cable HDMISEO: Apagado.
“TVSTB”(Modo en espéra enlazado al televisor)	Esta funciona está disponible cuando ajuste “CTRL” a “ON”.“AUTO Si la entrada delsystema es TV”, elsystema se apaga automatistically cuando se apaga el televisor."ON": Elsystema se apaga automatistically cuando se apaga el televisor, independientelemente de la entrada."OFF": Elsystema no se apaga cuando se apaga el televisor.
“COLOR”(Color HDMI)	"AUTO Detecta automatistically el tipo de dispositivo externo y cambia al ajuste de color correspondiente."YCBCR": Emite señales de video YCBCR."RGB": Emite señales de video RGB.
“BT >”(BLUETOOTH)	"BTAAC(Codificación de audio avanzada BLUETOOTH) Puede ajustar si elsystema usa o no usa AAC a工程技术 de BLUETOOTH."ON:Activa el códec AAC."OFF": Desactiva el códec AAC.NotasSi cambia el ajuste "BTAAC" cuando un dispositivo BLUETOOTH está connectado, elajuste de códec solo se aparecerá en la?sigenita conexión.
	"BTSTB"(BLUETOOTH en espera) Cuando elsystemaonga informaciónde aparecimiento, elsystema se encontrarun en mode en Espera BLUETOOTHincluoso si se apaga."ON:El modo enespera BLUETOOTH estáactivado."OFF": Elmodo en Espera BLUETOOTH estádesactivado.
	"INFO"(Información de dispositivo BLUETOOTH) El nombre y direccion del dispositivo BLUETOOTHdetected aparecen en el visor del panel superior."NO DEVICE"parece si elsystema no estáconnectado a un dispositivo BLUETOOTH.
“WS >”(Sonido inalámbrico)	“LINK"(Enlace seguro)Puede específicar la conexión inalámbricapara enlazar la Barra de altavoces al altovoz de graves usingo la funciona Enlace Seguro (págrina 24)."OFF": Apagado.
“USB >”“REPT"(Modo de reproducción)	“NONReproduce todas las pistas."ONE: Repite una pista."FLDER": Repite todas las pistas de una carpeta."RANDOM": Repite todas las pistas de una carpeta enorden aleatorio."ALL": Repite todas las pistas.

Elementos del menu Función
“SYS >” (Sistema)	“ASTBY” (Modo en espera automática)	·“ON”: Activa la funciona modo en espera automática. Cuando no utilizes el sistema por aproximadamente 20 horas, el Sistema entra automátamente en modo en髎. ·“OFF”: Apagado.
	“VER” (Version)	La información del firmware actual aparece en el visor del panel superior.

Otras unidades

Uso de la función Control por HDMI

Conectar un dispositivo tal como un televisor o un reproductor de discos Blu-ray compatible con la función Control por HDMI* a través de un cable HDMI (cable HDMI de alta velocidad con Ethernet, no suministrado) le permite utilizar fácilmente el dispositivo a través del mando a distancia del televisor. Las siguientes funciones pueden activarse con la función Control por HDMI.

• Función de apagado del sistema
• Función de control de audio del sistema
• Canal de retorno de audio
• Función de reproducción mediante una pulsación
• El Control por HDMI es un estándar usado por CEC (Control de electrónica del consumidor) para permitir que los dispositivos HDMI (Interfaz Multimedia de Alta Definición) se controlen entre sí.

Nota

Estas funciones pueden operar con dispositivos distintos a los fabricados por Sony, pero el funcionamiento no está garantizado.

Preparación para usar la función Control por HDMI

Ajuste "HDMI" - "CTRL" en el sistema a "ON" (página 18). El ajuste predeterminado es "ON". Active el ajuste de la función Control por HDMI para el televisor y otros dispositivos conectados al sistema.

Sugerencia

Si activa la función de Control por HDMI ("BRAVIA" sync) cuando use un televisor fabricado por Sony, la función de Control por HDMI se activa también automáticamente. Cuando se completan los ajustes, aparece "DONE" en el visor del panel superior.

Función de Apagado del Sistema

Cuando apague el televisor, el sistema se apagará automáticamente. Ajuste "HDMI> -TVSTB" en el sistema a "ON" o "AUTO" (página 18). El ajuste predeterminado es "AUTO".

Función de Control de Audio del Sistema

Si enciende el sistema y después la televisión, el sonido de la televisión se emitirá a través de los altavoces del sistema. El volumen del sistema puede ajustarse a través del mando a distancia del televisor. Si el sonido del televisor se emitió desde los altavoces del sistema la vez anterior que vio el televisor, el sistema se encenderá automáticamente cuando encienda nuevamente el televisor. También se pueden realizar operaciones a través del menú del televisor. Para obtener más información, consulte el manual de instrucciones de su televisor.

Notas

• El sonido se emite desde el televisor solo si se ha seleccionado una entrada "TV" cuando utilice la función Twin Picture del televisor. Cuando desactive la función Twin Picture, el sonido se emite desde el sistema.
• El nivel de volumen del sistema se muestra en la pantalla del televisor dependiendo del televisor. Es posible que sea distinto al nivel de volumen que se muestra en el visor del panel superior.
• Dependiendo de los ajustes del televisor, es posible que la función Control de Audio del Sistema no esté disponible. Para obtener más información, consulte el manual de instrucciones de su televisor.

Canal de Retorno de Audio

Si el sistema está conectado a una toma HDMI IN del televisor compatible con Canal de Retorno de Audio, puede escuchar el sonido del televisor desde los altavoces del sistema sin conectar un cable digital óptico. En el sistema, ajuste "AUD > -TV AU" a "AUTO" (página 17). El ajuste predeterminado es "AUTO".

Nota

Si el televisor no es compatible con Canal de Retorno de Audio, es necesario conectar un cable digital óptico (consulte la Guía de inicio suministrada).

Función de Reproducción Mediante una Pulsación

Cuando reproduzca contenido de un dispositivo (reproductor de discos Blu-ray, "PlayStation4", etc.) conectado al televisor, el sistema y el televisor se encienden automáticamente, la entrada del sistema cambia a la entrada para el televisor y el sonido se emite desde los altavoces del sistema.

Notas

• Si el sonido del televisor se emitió desde los altavoces del televisor la vez anterior que vio el televisor, el sistema no se encenderá y el sonido e imagen se emitirán desde el televisor aun si se reproduce contenido desde el dispositivo.
• Dependiendo del televisor, es posible que la parte inicial del contenido no se reproduzca correctamente.

Uso de la función "BRAVIA" Sync

Además de la función Control por HDMI, también puede usar la siguiente función en dispositivos compatibles con la función "BRAVIA" sync.

• Función Selección de Escena

Nota

Esta función es propiedad de Sony. Esta función no se puede realizar con productos distintos a los fabricados por Sony.

Función Selección de Escena

El camino de sonido del sistema cambia automáticamente según los ajustes de las funciones Selección de Escena o Modo de sonido del televisor. Para obtener más información, consulte el manual de instrucciones de su televisor. Ajuste el camino de sonido a "CLEARAUDIO+" (página 12).

Notas sobre las conexiones HDMI

• Utilice un cable HDMI de alta velocidad. Si usa un cable HDMI estándar, es posible que el contenido 1080p no se visualice correctamente.
• Use un cable HDMI autorizado. Use un cable HDMI de alta velocidad Sony que incluya el logotipo del Tipo de Cable.
• No es recomendable usar un cable de conversión HDMI-DVI.
• Si una imagen no es buena o cualquier equipo conectado mediante el cable HDMI no emite sonido, compruebe la configuración del equipo conectado.
• Es posible que el equipo conectado suprima las señales de audio (frecuencia de muestreo, longitud de bits, etc.) transmitidas a través de una toma HDMI.
• Es posible que el sonido se interrumpa al cambiar la frecuencia de muestreo o el número de canales de las señales de salida de audio del equipo de reproducción.
• Si el equipo conectado no es compatible con la tecnología de protección de los derechos de autor (HDCP), es posible que la imagen y/o el sonido de la toma HDMI OUT de este sistema aparezcan distorsionados o no se emitan. En este caso, compruebe las especificaciones del equipo conectado.

Ahorro de electricidad en el modo en espera

Compruebe que se hayan hecho los siguientes ajustes:

• "CTRL" en "HDMI" está ajustado a "OFF" (página 18).
• "BTSTB" en "BT" está ajustado a "OFF" (página 18).

Montar la barra de altavoces en una pared

Puede montar la barra de altavoces en una pared.

Notas

• Prepare tornillos adecuados (no suministrados) para el tipo de material y la solidez de la pared. Ya que las paredes de yeso son especialmente frágiles, fije los tornillos de forma segura a dos tacos colocados en el soporte de la pared. Instale la barra de altavoces de forma horizontal, sostenida por los tornillos fijados sobre tacos en una sección lisa y continua de la pared.
• Asegúrese de subcontratar la instalación a distribuidores Sony o contratistas autorizados y preste especial atención a la seguridad durante la instalación.
• Sony no será responsable de los accidentes o daños provocados por una instalación incorrecta, una pared de solidez insuficiente, un montaje inadecuado de los tornillos, catástrofes naturales, etc.

1 Asegure los soportes de fijación a pared suministrados a los orificios para soportes de fijación ubicados en la parte inferior de la barra de altavoces utilizando los tornillos suministrados de modo que la superficie de cada soporte de fijación a pared quede como se muestra en la ilustración.

Asegure los dos soportes de fijación a pared a los orificios de fijación izquierdo y derecho en la parte inferior de la barra de altavoces.

Tornillo (suministrado)

Soporte de fijación a pared (suministrado)

2 Prepare tornillos adecuados (no suministrados) adecuados para los orificios en los soportes.

Orificio en el soporte

3 Ajuste los tornillos a 2 tacos ubicados en la pared.

Los tornillos deben sobresalir entre 5 mm y 6 mm.

4 Cuelgue la barra de altavoces de los tornillos.

Alinee los agujeros en los soportes con los tornillos, luego cuelgue la barra de altavoces de los dos tornillos.

Instalación del altavoz de graves de modo horizontal

Coloque el altavoz de graves al lado derecho con el logotipo "SONY" orientado hacia adelante.

Sujete las almohadillas suministradas del altavoz.

Activación de la transmisión inalámbrica entre unidades específicas (Enlace Seguro)

Puede especificar la conexión inalámbrica para enlazar la Barra de altavoces al altavoz de graves utilizando la función Enlace Seguro. Esta función puede evitar interferencias si utiliza productos inalámbricos o si sus vecinos usan productos inalámbricos.

1 Pulse MENU. 2 Pulse / para seleccionar "WS >" y, a continuación, pulse ENTER. 3 Cuando aparece "LINK" en el visor del panel superior, pulse ENTER. 4 Pulse / para seleccionar "ON" y, a continuación, pulse ENTER. 5 Cuando aparece "START" en el visor del panel superior, pulse ENTER.

Aparece ***** y la Barra de altavoces busca un dispositivo que pueda utilizar con Enlace Seguro. Proceda al paso siguiente en 2 minutos, como máximo.

6 Pulse Link en el altavoz de graves.

El indicador de alimentación del altavoz de graves parpadea en naranja.

7 Cuando aparece "DONE" en el visor del panel superior, pulse ENTER.

El altavoz de graves se enlaza con la Barra de altavoces y el indicador de alimentación se vuelve naranja. Si aparece "FAIL", asegúrese de que el altavoz de graves esté encendido y pulse BACK para realizar nuevamente el proceso desde el paso 3.

8 Pulse MENU.

El menú se desactiva.

Ajuste del volumen del altavoz de graves

El altavoz de graves está diseñado para reproducir sonido grave o de baja frecuencia.

Pulse SW + / - para ajustar el volumen del altavoz de graves.

Nota

Cuando la fuente de entrada no contenga muchos sonidos graves, como es el caso en los programas de televisión, es posible que el sonido proveniente del altavoz de graves sea difícil de escuchar.

Información adicional

Precauciones

Seguridad

• Si cae algún objeto o líquido al interior del sistema, desenchufe el sistema y deje que personal calificado lo inspeccione antes de seguir utilizándolo.
• No toque el cable de alimentación de CA con las manos mojadas. Si lo hace, podría sufrir una descarga eléctrica.
• No se trepe sobre la barra de altavoces y el altavoz de graves, ya que podría caerse y lesionarse, o podría dañar el sistema.

Fuentes de alimentación

• Antes de utilizar el sistema, compruebe que la tensión de funcionamiento del equipo coincide con la tensión de la red eléctrica local.
• El equipo se usa para conectarse al suministro eléctrico local.
• El equipo se usa para conectarse al suministro eléctrico local.
• El equipo se usa para conectarse al suministro eléctrico local.
• El equipo se usa para conectarse al suministro eléctrico local.
• El equipo se usa para conectarse al suministro eléctrico local.
• El suministro eléctrico local se usa para dar soporte al suministro eléctrico final.
• Si no va a utilizar el sistema por un periodo largo de tiempo, asegúrese de desenchufarlo de la toma de corriente de la pared. Para desenchufar el cable de alimentación de CA, tire del enchufe y no del cable.
• El cable de alimentación de CA debe ser sustituido únicamente en un taller de servicio cualificado.

Acumulación de calor

Aunque el sistema se caliente durante el funcionamiento, esto no indica una anomalía.

Si utiliza este sistema de forma continua a un volumen alto, la temperatura del sistema aumenta considerablemente en la parte trasera e inferior. Para evitar quemaduras, no toque el sistema.

Colocación

• Coloque el sistema en un lugar donde haya buena ventilación para evitar que se acumule calor y prolongar la vida útil del sistema.
• No coloque el sistema cerca de fuentes de calor, ni en lugares expuestos a la luz solar directa, a polvo excesivo o a impactos mecánicos.
• No coloque detrás de la barra de altavoces y del altavoz de graves ningún objeto que pueda bloquear los orificios de ventilación y provocar problemas de funcionamiento.
• Si el sistema se utiliza junto con un televisor, una videograbadora o una pletina de casete, podrá producirse ruido y la calidad de imagen podrá verse afectada. En este caso, aleje el sistema del televisor, videograbadora o pletina de casete.
• Tenga precaución si coloca el sistema sobre una superficie que tenga un tratamiento especial (con cera, aceite, abrillantador, etc.), pues puede aparecer manchas o decoloración en la superficie.
• Tenga cuidado de evitar cualquier posible lesión producida por las esquinas de la barra de altavoces y el altavoz de graves.
• Mantenga 3 cm o más de espacio por debajo de la barra de altavoces cuando lo cuelgue en una pared.

Funcionamiento

Antes de conectar otros equipos, asegúrese de apagar y desenchufar el sistema.

Si observa irregularidades de color en un televisor cercano

Puede observarse irregularidades de color en algunos tipos de televisor.

• Si observa irregularidades de color... Apague el televisor; a continuación, enciéndalo de nuevo después de esperar entre 15 y 30 minutos.
• Si observa irregularidades de color, nuevamente... Aleje más el sistema del televisor.

Limpieza

Limpie el sistema con un paño suave y seco. No utilice estropajos abrasivos, polvo desengrasante ni disolventes, como alcohol o bencina.

Si tiene alguna pregunta o hay algún problema que afecta a su sistema, póngase en contacto con el distribuidor de Sony más cercano.

Solución de problemas

Si experimenta los problemas relacionados con el uso del sistema, consulte esta guía de solución de problemas para resolverlos antes de solicitar una reparación. Si no puede solucionar algún problema, póngase en contacto con el distribuidor de Sony más cercano.

General

La alimentación no se enciende.

→ Asegúrese de que el cable de alimentación de CA esté conectado firmemente.

El sistema no funciona normalmente.

→ Desenchufe el cable de alimentación de CA de la toma de corriente de la pared, enchúfelo de nuevo firmemente después de unos minutos.

El sistema se apaga automáticamente.

La función de modo en espera automática está activada. Ajuste "ASTBY" en "SYS >" a "OFF" (página 19).

El sistema no se enciende incluso cuando el televisor está encendido.

→ Ajuste "HDMI" - "CTRL" a "ON" (página 18). El televisor debe ser compatible con la función de Control por HDMI (página 20). Para obtener más información, consulte el manual de instrucciones de su televisor. → Compruebe los ajustes de altavoz del televisor. El encendido del sistema se sincroniza con los ajustes de altavoz del televisor. Para obtener más información, consulte el manual de instrucciones de su televisor. → Si el sonido se emitió desde los altavoces del televisor la vez anterior, el sistema no se enciende incluso si el televisor está encendido.

El sistema se apaga cuando el televisor se apaga.

→ Compruebe el ajuste de "HDMI> - "TVSTB" (página 18). Cuando "TVSTB" esté ajustado a "ON", el sistema se apaga automáticamente cuando apaga el televisor, independientemente de la entrada.

El sistema no se apaga incluso cuando el televisor se apaga.

→ Compruebe el ajuste de "HDMI> - "TVSTB" (página 18). Para apagar el sistema automáticamente cuando apague el televisor, independientemente de la entrada, ajuste "TVSTB" a "ON". El televisor debe ser compatible con la función de Control por HDMI (página 20). Para obtener más información, consulte el manual de instrucciones de su televisor.

Sonido

No se emite sonido del televisor al sistema.

→ Compruebe el tipo y la conexión del cable HDMI, del cable digital óptico o del cable de audio analógico conectado al sistema y al televisor (consulte la Guía de inicio suministrada). → Si su televisor es compatible con Canal de Retorno de Audio, asegúrese de que el sistema está conectado a una toma de entrada HDMI del televisor compatible con ARC (consulte la Guía de inicio suministrada). Si todavía no hay calidad de sonido o si el sonido se interrumpe, conecte el cable digital óptico suministrado y ajuste "AUD >" - "TV AU" a "OPT" (página 17). → Si su televisor no es compatible con Canal de Retorno de Audio, el sonido del televisor no se emitirá desde el sistema incluso si el sistema estuviese conectado a la toma de entrada HDMI del televisor. Para que se emita sonido del televisor desde el sistema, conecte el cable digital óptico suministrado (consulte la Guía de inicio suministrada). → Si el sonido no se emite desde el sistema incluso si el sistema y el televisor estuviesen conectados a través del cable digital óptico o si el televisor no tuviese una toma de salida de sonido digital óptica, conecte un cable de audio analógico (no suministrado) y cambie la entrada del sistema a "ANALOG" (página 10). → Cambie la entrada del sistema a "TV" (página 10). → Aumente el volumen en el sistema o cancele el silencio.

→ Dependiendo del orden en que conecte el televisor y el sistema, es posible que el sistema esté silenciado y aparezca "MUTING" en el visor del panel superior del sistema. Si esto ocurre, encienda primero el televisor y luego el sistema. → Ajuste la configuración de los altavoces del televisor (BRAVIA) a Sistema de Audio. Consulte el manual de instrucciones de su televisor en relación a cómo ajustar el televisor.

El sonido se emite simultáneamente desde el sistema y el televisor.

→ Silencie el sonido del sistema o del televisor.

No se escucha sonido o se escucha solo un nivel de sonido muy bajo desde la barra de altavoces, correspondiente al dispositivo conectado a la barra de altavoces.

→ Pulse + y compruebe el nivel de volumen (página 9). → Pulse o + para cancelar la función de silencio (página 9). → Asegúrese de que la fuente de entrada está seleccionada correctamente. Pruebe con otras fuentes de entrada pulsando INPUT repetidamente (página 10). → Compruebe que todos los cables y cordones del sistema y del dispositivo conectado estén completamente insertados.

No hay sonido o únicamente se escucha un sonido muy bajo del altavoz de graves.

→ Pulse SW + para aumentar el volumen del altavoz de graves (página 9).

→ Asegúrese de que el indicador de alimentación del altavoz de graves está iluminado en verde. Si no, consulte "No se escucha sonido desde el altavoz de graves." en "Sonido inalámbrico del altavoz de graves" (página 30). → Un altavoz de graves se usa para reproducir sonido grave. En el caso de fuentes de entrada que contengan muy pocos componentes de sonido grave (p. ej., una emisión de televisión), es posible que sea difícil oír el altavoz de graves. → Cuando reproduzca contenido compatible con la tecnología de protección de los derechos de autor (HDCP), no hay calidad desde el altavoz de graves.

No se puede obtener el efecto de sonido envolvente.

→ Dependiendo de la señal del camino, es posible que el procesamiento de sonido envolvente no funcione efectivamente. Es posible que el efecto de sonido envolvente sea sutil, dependiendo del programa o disco. → Para reinstanciar audio multicanal, seleccione el ajuste de calidad de audio digital en el dispositivo conectado al sistema. Para obtener más información, consulte el manual de instrucciones suministrado con el dispositivo conectado.

Dispositivo USB

No se reconoce el dispositivo USB.

Intente lo siguiente:

① Apague el sistema. ② Remueva y vuelva a conectar el dispositivo USB. ③ Encienda el sistema.

→ Asegúrese de que el dispositivo USB está conectado correcta y firmemente al puerto (USB). → Compruebe si el dispositivo USB o algún cable estuviesen dañados. → Compruebe si el dispositivo USB está encendido. Si el dispositivo USB está conectado a través de un concentrador USB, remuévalo y conecte el dispositivo USB directamente a la Barra de altavoces.

Dispositivo BLUETOOTH

La conexión BLUETOOTH no puede completarse.

→ Asegúrese de que el indicador LED azul está encendido (página 7). → Asegúrese de que el dispositivo BLUETOOTH a conectarse esté encendido y con la función BLUETOOTH activada. → Mueva el dispositivo BLUETOOTH más cerca de la Barra de altavoces. → Empareje nuevamente este sistema y el dispositivo BLUETOOTH. Es posible que deba cancelar el emparejamiento con este sistema realizando primero su dispositivo BLUETOOTH.

No se pueda realizar el emparejamiento.

→ Mueva el dispositivo BLUETOOTH más cerca de la Barra de altavoces.

→ Asegúrese de que este sistema no esté recibiendo interferencia de un equipo LAN inalámbrico, de otros dispositivos inalámbricos a 2,4 GHz o de un horno microondas. Si algún dispositivo que genere radiación electromagnética estuviese cerca, aleje el dispositivo de este sistema. → Es posible que el emparejamiento no sea posible si hay algunos dispositivos BLUETOOTH cerca de la Barra de altavoces. En tal caso, apague los otros dispositivos BLUETOOTH.

No se emite sonido desde el dispositivo BLUETOOTH conectado.

→ Asegúrese de que el indicador LED azul está encendido (página 7). → Mueva el dispositivo BLUETOOTH más cerca de la Barra de altavoces. → Si algún dispositivo que genere radiación electromagnética (tal como un equipo LAN inalámbrico, otros dispositivos BLUETOOTH o un horno microondas) estuviese cerca, aleje el dispositivo de este sistema. → Remueva cualquier obstáculo entre este sistema y el dispositivo BLUETOOTH o aleje este sistema del obstáculo. → Cambie de posición el dispositivo BLUETOOTH conectado. Intente cambiar la frecuencia inalámbrica del enrutador Wi-Fi, ordenador, etc. a la banda de 5 GHz. → Aumente el volumen del dispositivo BLUETOOTH conectado.

El sonido no está sincronizado con la imagen.

→ Cuando vea películas, es posible que escuche el sonido con un ligero retraso con respecto a la imagen.

Sonido inalámbrico del altavoz de graves

No se escucha sonido desde el altavoz de graves.

→ El indicador de alimentación no se enciende.

• Compruebe que el cable de alimentación de CA del altavoz de graves esté conectado correctamente.
• Pulse en el altavoz de graves para encenderlo.

→ El indicador de alimentación parpadea lentamente en verde o se ilumina en rojo.

• Mueva el altavoz de graves a una ubicación cercana a la barra de altavoces de modo que el indicador de alimentación se encienda en verde.
• Siga los pasos indicados en "Activación de la transmisión inalámbrica entre unidades específicas (Enlace Seguro)" (página 24).

Si el indicador de alimentación parpadease en rojo, pulse en el altavoz de graves para apagar la alimentación y compruebe si la abertura de ventilación está obstruida o no. → El altavoz de graves está diseñado para reproducir sonido grave. Cuando la fuente de entrada no contenga muchos sonidos graves, como sucede con la mayoría de programas de televisión, es posible que el sonido grave no se oiga. → Pulse SW + para aumentar el volumen del altavoz de graves (página 25).

El sonido sale o hay ruido.

Si hay algún dispositivo cercano que genere ondas electromagnéticas, tal como una LAN inalámbrica o un horno microondas en uso, aparte el sistema de estos. Si hubiese algo de obstáculo entre la barra de altavoces y el altavoz de graves, muévalo o remuévalo. → Coloque la barra de altavoces y el altavoz de graves tan cerca entre sí como sea posible. → Cambie la frecuencia LAN inalámbrica de cualquier enrutador Wi-Fi u ordenador personal a la banda de 5 GHz. → Cambie el TV, el reproductor de discos Blu-ray, etc. de LAN inalámbrica a conexión LAN con cable.

Mando a distancia

El mando a distancia no funciona.

→ Apunte el mando a distancia al sensor del mando a distancia de la barra de altavoces (página 7). → Quite cualquier obstáculo que haya en la trayectoria entre el mando a distancia y la barra de altavoces. Sustituya ambas baterías del mando a distancia con otras nuevas, si tienen poca carga. → Asegúrese de estar pulsando el botón correcto en el mando a distancia.

El mando a distancia del televisor no funciona.

→ Instale la barra de altavoces de modo que no obstruya el sensor de mando a distancia del televisor.

Otros

La función Control por HDMI no funciona correctamente.

→ Compruebe la conexión con el sistema (consulte la Guía de inicio suministrada). → Habilite la función Control por HDMI en el televisor. Para obtener más información, consulte el manual de instrucciones de su televisor. → Espere un momento e inténtelo de nuevo. Si desenchufa el sistema, pasarán unos instantes antes de que se puedan realizar operaciones con él. Espere durante 15 segundos o más e inténtelo de nuevo. → Asegúrese de que los dispositivos conectados al sistema sean compatibles con la función Control por HDMI. Active la función Control por HDMI en los dispositivos conectados al sistema. Para obtener más información, consulte el manual de instrucciones del dispositivo. → El tipo y la cantidad de dispositivos que pueden controlarse a través de la función Control por HDMI está restringido por el estándar HDMI CEC de la siguiente forma: Dispositivos de grabación (grabadora de discos Blu-ray, grabadora de DVD, etc.): hasta 3 dispositivos. Dispositivos de reproducción (reproductor de discos Blu-ray, lector de DVD, etc.): hasta 3 dispositivos. Dispositivos vinculados al sintonizador: hasta 4 dispositivos. Sistema de audio (receptor/auricular): hasta 1 dispositivo (utilizado por este sistema).

Si aparece "PRTCT" en el visor del panel superior de la barra de altavoces.

→ Pulse para apagar el sistema. Luego de que se apague el visor, desconecte el cable de alimentación de CA y compruebe, a continuación, que las aberturas de ventilación de la barra de altavoces no estén obstruidas.

El visor del panel superior de la barra de altavoces no se ilumina.

→ Pulse DIMMER para ajustar el brillo a "BRIGHT" o "DARK", si estuviese ajustado a "OFF" (página 9).

Los sensores del televisor no funcionan correctamente.

→ Es posible que la barra de altavoces bloquee algunos sensores (tal como el sensor de brillo) y el receptor del mando a distancia del televisor, o el "emisor para gafas 3D (transmisión infrarroja)" de un televisor 3D compatible con el sistema infrarrojo de gafas 3D o la comunicación inalámbrica. Aleje la barra de altavoces de la televisión hasta una distancia que permita a estos elementos funcionar correctamente. Para obtener más información sobre las ubicaciones de los sensores y del receptor del mando a distancia, consulte el manual de instrucciones suministrado con el televisor.

Restablecer

Si el sistema no funciona correctamente, restablezca el sistema tal como se indica a continuación.

Asegúrese de utilizar las teclas táctiles de la barra de altavoces para realizar esta operación.

1 Mientras mantiene pulsado INPUT, toque VOL - y simultáneamente durante 5 segundos.

"RESET" aparece en el visor del panel superior y los ajustes del menú y campos de sonido, etc. regresan a su estado inicial.

2 Desconecte el cable de alimentación de CA. 3 Conecte el cable de alimentación de CA, a continuación, pulse para encender el sistema. 4 Enlace el sistema al altavoz de graves (página 24).

Tipos de archivos reproducibles

Códec Extensaión
MP3 (MPEG-1 Audio Layer III)	.mp3
AAC .m4a
WMA9 Standard	.wma
LPCM	.wav

Notas

• Es posible que algunos archivos no se reproduzcan dependiendo del formato de archivo, la codificación del archivo o la condición de grabación.
• Es posible que algunos archivos editados en ordenador no se reproduzcan.
• El sistema no reproduce archivos codificados tales como DRM y Lossless.
• El sistema puede reconocer los siguientes archivos o carpetas en dispositivos USB: -hasta 200 carpetas -hasta 150 archivos/carpetas en una sola capa
• Es posible que algunos dispositivos USB no funcionen con este sistema.
• El sistema puede reconocer dispositivos de Clase de Almacenamiento Masivo (MSC).

Formatos de audio admitidos

Los formatos de audio admitidos por este sistema son los siguientes.

Dolby Digital, DTS, LPCM 2ch, AAC

Especificaciones

Barra de altavoces (SA-CT390)

Sección del amplificador

SALIDA DE POTENCIA (nominal)

Frontal izq. + Frontal der.:

distorsión armónica total)

SALIDA DE POTENCIA (referencia)

Frontal izq./Frontal der.: 100 W

(por canal a 4 ohm, 1 kHz)

Entradas

USB

ANALOG IN

TV IN OPTICAL

Salida

HDMI OUT TV (ARC)

Sección de HDMI

Conector

Tipo A (19 clavijas)

Sección de USB

Puerto (USB)

Tipo A

Sección de BLUETOOTH

Sistema de comunicación

Método de modulación FHSS (Espectro ensanchado por salto de frecuencia)

Perfiles BLUETOOTH compatibles2) A2DP 1.2 (Perfil de distribución de audio avanzado) AVRCP 1.6 (Perfil de control remoto de audio y video)

Códecs compatibles3) SBC4), AAC5)

Rango de transmisión (A2DP) 20 Hz - 20.000 Hz (Frecuencia de muestreo de 32 kHz, 44,1 kHz, 48 kHz)

1) El rango actual varía en función de ciertos factores, como los obstáculos entre los dispositivos, los campos magnéticos alrededor de un horno microondas, la electricidad estática, un teléfono inalámbrico, la sensibilidad de la recepción, el rendimiento de la antena, el sistema operativo, la aplicación de software, etc. 2) Los perfiles del estándar BLUETOOTH indican el objetivo de la comunicación BLUETOOTH entre dispositivos. 3) Códec: Compresión de señales de audio y formato de conversión 4) Códec de subbanda 5) Codificación de audio avanzada

Sección de altavoces frontal izq./ frontal der.

Sistema de altavoces Sistema de altavoces de gama completa, suspensión acústica Altavoz Tipo cónico 60 mm

General

Requisitos de alimentación Solo los modelos de Taiwán 120 V, 50/60 Hz Otros modelos: ca 220 V - 240 V, 50/60 Hz

Consumo de potencia Encendido: 45 W En espera: 0,5 W o menos (Modo de ahorro de energía) (Cuando "CTRL" en "HDMI" y "BTSTB" en "BT" está ajustados a "OFF") En espera: 2,8 W o menos 6) (Cuando "CTRL" en "HDMI" o "BTSTB" en "BT" está ajustados a "ON") Dimensiones (an/al/prf) (aprox.) 900 mm × 52 mm × 121 mm (sin soportes de fijación a pared) 900 mm × 121 mm × 59 mm (con soportes de fijación a pared)

Peso (aprox.) 2,2 kg

6) El sistema entra automáticamente en modo de ahorro de energía cuando no hay conexión HDMI y no hay historial de emparejamiento BLUETOOTH, independientemente de los ajustes que haya hecho para "CTRL" en "HDMI" y "BTSTB" en "BT".

Altavoz de graves (SA-WCT390)

SALIDA DE POTENCIA (referencia) 100 W (por canal a 4 ohm, 100 Hz)

Sistema de altavoces Sistema de altavoz de graves, Reflector de graves

Altavoz Tipo cónico de 130 mm

Requisitos de alimentación Solo los modelos de Taiwán: ca 120 V, 50/60 Hz Otros modelos: ca 220 V - 240 V, 50/60 Hz

Consumo de potencia Encendido: 20 W En espera: 0,5 W o menos Dimensiones (an/al/prf) (aprox.) 170 mm × 342 mm × 362 mm (instalación vertical) 342 mm × 172 mm × 362 mm (instalación horizontal)

Peso (aprox.) 6,5 kg

Sección de transmisor/receptor inalámbrico

Banda de frecuencia 2,4 GHz (2,4000 GHz - 2,4835 GHz) Método de modulación FHSS (Espectro ensanchado por salto de frecuencia)

El diseño y las especificaciones están sujetos a cambios sin previo aviso.

Bandas de frecuencia de radio y potencia de transmisión máxima

LAN inalámbrica/BLUETOOTH

Banda de frecuencia 2.400 MHz - 2.483,5 MHz Potencia de transmisión máxima < 6,0 dBm

NFC

Banda de frecuencia 13,56 MHz. Potencia de transmisión máxima < 60 dBμA/m a 10 m.

Acerca de la comunicación BLUETOOTH

• Los dispositivos BLUETOOTH deben usarse aproximadamente a una distancia de 10 metros (separación libre de obstáculos). El alcance de comunicación efectiva puede ser menor en las siguientes condiciones.
• Cuando una persona, objeto metálico, pared u otros obstáculos se encuentra entre los dispositivos conectados mediante BLUETOOTH.

Lugares donde hay instalada una red LAN inalámbrica. Cerca de hornos microondas en funcionamiento. Lugares donde se generan otras ondas electromagnéticas. Los dispositivos BLUETOOTH y las LAN inalámbricas (IEEE 802.11b/g) utilizan la misma banda de frecuencia (2,4 GHz). Cuando utilice un dispositivo BLUETOOTH cerca de un dispositivo equipado con una LAN inalámbrica, puede producirse interferencias electromagnéticas. Esto puede provocar una reducción de la velocidad de transferencia de los datos, ruido o la imposibilidad de conectarse. Si esto sucediera, intente lo siguiente:

• Utilice este sistema al menos a 10 metros de distancia del dispositivo LAN inalámbrico.
• Apague el dispositivo LAN inalámbrico cuando utilice un dispositivo BLUETOOTH a menos de 10 metros.
• Instale este sistema y el dispositivo BLUETOOTH lo más cerca posible el uno del otro. Las ondas de radio emitidas por este sistema pueden interferir en el funcionamiento de algunos aparatos médicos. Puesto que estas interferencias pueden provocar un mal funcionamiento, apague siempre este sistema y el dispositivo BLUETOOTH en los siguientes lugares:
• Hospitales, trenes, aviones, gasolineras y en sitios donde pueda haber presencia de gases inflamables.
• Cerca de puertas automáticas o alarmas de incendios.
• Este sistema admite problemas de seguridad que cumplen con la especificación BLUETOOTH para garantizar una conexión segura durante la comunicación mediante tecnología BLUETOOTH. Sin embargo, puede que esta seguridad no sea suficiente dependiendo del contenido y otros factores, por lo que se recomienda una atención especial al establecer comunicaciones con tecnología BLUETOOTH.
• En ningún caso, Sony se responsabilizará de cualquier daño o pérdida como consecuencia de las posibles fugas de información que puedan producirse durante la comunicación con la tecnología BLUETOOTH.
• La comunicación BLUETOOTH no está necesariamente garantizada con todos los dispositivos BLUETOOTH que tengan el mismo perfil que este sistema.
• Los dispositivos BLUETOOTH conectados con este sistema deben cumplir con la especificación BLUETOOTH prescrita por Bluetooth SIG, Inc., y deben disponer de una certificación que lo acredite. Sin embargo, incluso si un dispositivo cumple con la especificación BLUETOOTH, se han dado casos en los que las características o especificaciones de un dispositivo BLUETOOTH no permiten la conexión, o que se produzcan métodos de control, visualización o avisos según lo designado por el fabricante.
• Dependiendo del dispositivo BLUETOOTH conectado con este sistema, del entorno de comunicación o de las condiciones ambientales, puede producirse ruido o el audio puede emitirse entrecortado.
