HTCT390 - Heimkinosystem SONY - Kostenlose Bedienungsanleitung

Produkttyp	Heimkinosystem (Soundbar + kabelloser Subwoofer)
Marke	Sony
Modell	HT-CT390
Abmessungen Soundbar (B x H x T)	Ohne Ständer: 900 × 52 × 121 mm; Mit Wandhalterung: 900 × 121 × 59 mm
Gewicht Soundbar	2,2 kg
Abmessungen Subwoofer (B x H x T)	Vertikal: 170 × 342 × 362 mm; Horizontal: 342 × 172 × 362 mm
Gewicht Subwoofer	6,5 kg
Stromversorgung	220-240 V Wechselstrom, 50/60 Hz (Modelle außer Taiwan); 120 V Wechselstrom für Taiwan
Stromverbrauch (Soundbar)	45 W im Betrieb; 0,5 W im Standby (Energiesparmodus); max. 2,8 W bei aktiven Funktionen
Stromverbrauch (Subwoofer)	20 W im Betrieb; 0,5 W im Standby
Gesamtausgangsleistung	150 W (2 × 50 W Soundbar + 100 W Subwoofer) Bezugswert
Lautsprecher der Soundbar	2 × 60 mm (Breitband)
Lautsprecher des Subwoofers	130 mm (Bassreflex)
Konnektivität	HDMI OUT TV (ARC), digitaler Optikeingang, Analogeingang (Cinch), USB Typ A, Bluetooth, NFC
Sonderfunktionen	HDMI-Steuerung (CEC), BRAVIA Sync, ClearAudio+, Soundmodi (Kino, Musik, Spiele, usw.), Nachtmodus, Klare Stimmen, Secure Link
Unterstützte Audioformate	Dolby Digital, DTS, LPCM 2-Kanal, AAC; Dateien MP3, AAC, WMA, LPCM (WAV)
Bluetooth	Leistungsklasse 1, Reichweite max. 25 m, Profile A2DP/AVRCP, Codecs SBC/AAC
Pflege	Mit einem weichen, trockenen Tuch reinigen; keine Lösungsmittel oder Scheuermittel verwenden
Sicherheit	Nur für den Innenbereich; nicht Wasser oder offenen Flammen aussetzen; Lüftungsschlitze nicht blockieren
Batterien der Fernbedienung	2 AAA-Batterien (nicht im Lieferumfang enthalten)
Reparierbarkeit	Zurücksetzen möglich (INPUT, VOL- und © 5 Sek. gedrückt halten); Batteriewechsel; Netztrennung für Wartung
Ersatzteile	Nicht angegeben; bei Bedarf den Sony-Kundendienst kontaktieren
Allgemeine Informationen	Konform mit Richtlinie 2014/53/EU; Recycling über Sammelstellen; EU-Vertreter: Sony Belgium

Häufig gestellte Fragen - HTCT390 SONY

Wie schließe ich das HT-CT390-System an meinen Fernseher an?

Schließen Sie das System über HDMI ARC (HDMI OUT TV) oder über ein digitales optisches Kabel (TV IN OPTICAL) an Ihren Fernseher an. Falls Ihr Fernseher nicht ARC-kompatibel ist, verwenden Sie das mitgelieferte optische Kabel. Für eine einfache Einrichtung aktivieren Sie HDMI-Steuerung am System und am Fernseher. Sie können bei Bedarf auch eine analoge Verbindung (Cinch) verwenden.

Warum kommt kein Ton?

Überprüfen Sie, ob das System eingeschaltet und die Lautstärke ausreichend ist. Stellen Sie sicher, dass die richtige Eingangsquelle ausgewählt ist (TV, BT, USB usw.). Wenn der Ton vom Fernseher, aber nicht vom System kommt, überprüfen Sie die Verkabelung und ob der Fernseher so eingestellt ist, dass er den Ton über das System ausgibt (z. B. Audio Return Channel aktivieren). Versuchen Sie auch, das System zurückzusetzen oder das Netzteil zu trennen und wieder anzuschließen.

Wie verbinde ich mein Smartphone über Bluetooth?

Drücken Sie die PAIRING-Taste an der Soundbar (die blaue LED blinkt schnell). Aktivieren Sie auf Ihrem Smartphone Bluetooth und wählen Sie "HT-CT390" aus der Geräteliste. Falls ein Passkey verlangt wird, geben Sie 0000 ein. Nach erfolgreicher Verbindung leuchtet die blaue LED dauerhaft. Sie können auch die NFC-Funktion nutzen, indem Sie Ihr kompatibles Smartphone in die Nähe des N-Mark-Logos halten.

Wie stelle ich die Lautstärke des Subwoofers ein?

Verwenden Sie die Tasten SW + / - auf der Fernbedienung, um die Lautstärke des Subwoofers einzustellen. Der Pegel wird kurz auf dem Display der Soundbar angezeigt. Falls die Basslautstärke gering erscheint, stellen Sie sicher, dass die Audioquelle Bassfrequenzen enthält (z. B. Filme) und dass der Subwoofer kabellos verbunden ist (grüne oder orange Anzeige).

Was tun, wenn die Fernbedienung nicht funktioniert?

Stellen Sie sicher, dass die Fernbedienung auf den Fernbedienungssensor der Soundbar (an der Vorderseite) gerichtet ist. Entfernen Sie alle Hindernisse zwischen Fernbedienung und Sensor. Wenn die Batterien schwach sind, ersetzen Sie sie durch neue AAA-Batterien. Drücken Sie die richtige Taste. Wenn das Problem weiterhin besteht, versuchen Sie, das System zurückzusetzen.

Wie reinige ich die Soundbar und den Subwoofer?

Verwenden Sie ein weiches, trockenes Tuch, um die Oberflächen zu entstauben. Verwenden Sie niemals Scheuerschwämme, Scheuerpulver, Alkohol oder Benzin, da dies die Beschichtung beschädigen könnte. Trennen Sie das Gerät vor der Reinigung vom Stromnetz. Für die Gitter kann eine weiche Bürste verwendet werden.

Wie aktiviere ich den Nachtmodus?

Drücken Sie die NIGHT-Taste auf der Fernbedienung. Das Display zeigt "N.ON" an, wenn der Nachtmodus aktiv ist. Dieser Modus komprimiert die Dynamik, um bei leiser Lautstärke klare Dialoge zu erhalten. Zum Deaktivieren drücken Sie erneut und wählen "N.OFF".

Wie setze ich das System auf die Werkseinstellungen zurück?

Halten Sie die Tasten INPUT, VOL - und © an der Soundbar gleichzeitig etwa 5 Sekunden lang gedrückt. "RESET" erscheint im Display. Trennen Sie das Netzkabel, schließen Sie es wieder an und schalten Sie das System wieder ein. Beachten Sie, dass die Secure Link-Verbindung zum Subwoofer verloren geht und erneut hergestellt werden muss.

Welche USB-Dateitypen kann ich abspielen?

Das System unterstützt Audiodateien in den Formaten MP3 (.mp3), AAC (.m4a), WMA (.wma) und LPCM (.wav). DRM-geschützte oder verlustfreie (Lossless) Dateien werden nicht unterstützt. Das System kann bis zu 200 Ordner und 150 Dateien pro Ordner auf einem USB-Gerät im FAT32-Format abspielen.

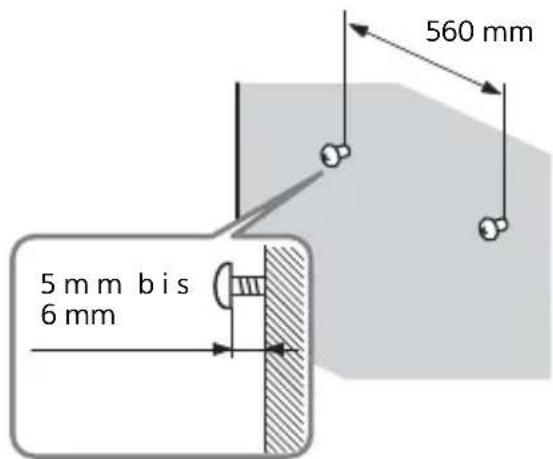

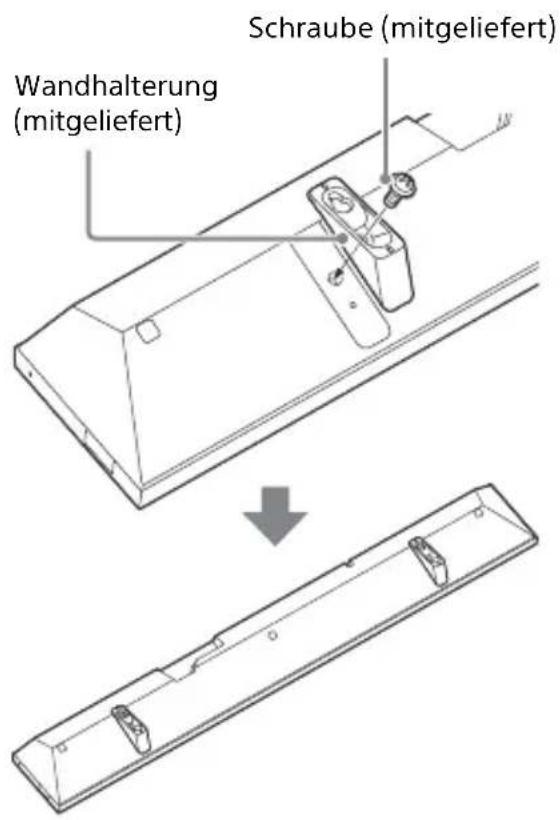

Wie montiere ich die Soundbar an der Wand?

Verwenden Sie die mitgelieferten Wandhalterungen. Befestigen Sie die Halterungen mit den mitgelieferten Schrauben an der Unterseite der Soundbar und markieren Sie dann die Position der Schrauben an der Wand. Schrauben Sie zwei für die Wand geeignete Schrauben (nicht im Lieferumfang enthalten) so ein, dass sie 5 bis 6 mm überstehen. Hängen Sie die Soundbar ein, indem Sie die Löcher der Halterungen mit den Schrauben ausrichten. Lassen Sie mindestens 3 cm Platz unter der Soundbar für die Belüftung. Weitere Einzelheiten finden Sie in der Installationsanleitung.

BEDIENUNGSANLEITUNG HTCT390 SONY

Bedienungsanleitung DE

AVERTISSEMENT

Um Feuergefahr zu verringern, decken Sie die Lüftungsöffnungen des Geräts nicht mit Zeitungen, Tischdecken, Vorhängen usw. ab.

Setzen Sie das Gerät auch keinen offenen Flammen (z. B. brennenden Kerzen) aus.

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu verringern, setzen Sie das Gerät keinem Tropf- oder Spritzwasser aus, und stellen Sie keine Gefäße mit Flüssigkeiten darin, wie z. B. Vasen, auf das Gerät.

Stellen Sie das Gerät nicht an einem beengten Ort, wie z. B. in einem Bücherregal oder einem Einbauschrank, auf.

Schützen Sie Akkus und Batterien bzw. Geräte mit eingelegten Akkus oder Batterien vor übermäßiger Hitze, wie z. B. direktem Sonnenlicht und Feuer. Um Verletzungen zu vermeiden, muss dieses Gerät gemäß den Installationsanweisungen sicher in einem Regal aufgestellt oder am Boden bzw. an der Wand angebracht werden. Nur zur Verwendung in Innenräumen.

Installationsanweisungen: Das Gerät sicher in einem Regal aufgestellt oder am Boden bzw. an der Wand angebracht werden. Nur zur Verwendung in Innenräumen.

Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist. - Schließen Sie das Gerät an eine leicht zugängliche Netzsteckdose an, da das Gerät mit dem Netzstecker vom Stromnetz getrennt wird. Sollten an dem Gerät irgendwelche Störungen auftreten, ziehen Sie sofort den Netzstecker aus der Netzsteckdose.

Das Gerät bleibt auch in ausgeschaltetem Zustand mit dem Stromnetz verbunden, solange das Netzkabel mit der Netzsteckdose verbunden ist. - Schließen Sie das Gerät an eine leicht zugängliche Netzsteckdose an, da das Gerät mit dem Netzstecker vom Stromnetz getrennt wird. Sollten an dem Gerät irgendwelche Störungen auftreten, ziehen Sie sofort den Netzstecker aus der Netzsteckdose.

Ordnungsgemäß abgeschirmte und geerdete Kabel und Anschlüsse müssen für die Verbindung zu Host-Computer und/oder Peripheriegeräten verwendet werden.

Ordnungsgemäß abgeschirmte und geerdete Kabel und Anschlüsse müssen für die Verbindung zu Host-Computer und/oder Peripheriegeräten verwendet werden.

Die Gültigkeit der CE-Kennzeichnung ist auf die Länder beschränkt, in denen sie rechtlich durchgesetzt wird, vor allem in den Ländern des EWR (Europäischen Wirtschaftsraums).

Die Gültigkeit der CE-Kennzeichnung ist lediglich auf die Länder beschränkt, in denen sie rechtlich durchgesetzt wird, vor allem in den Ländern des EWR (Europäischen Wirtschaftsraums).

Das Typenschild befindet sich an der Unterseite.

Für Kunden in Europa

Entsorgung von gebrauchten Batterien und Akkus und gebrauchten elektrischen und elektronischen Geräten (anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem für diese Produkte)

Das Symbol auf der Batterie/dem Akku, dem Produkt oder der Verpackung weist darauf hin, dass das Produkt oder die Batterie/der Akku nicht als normaler Haushaltsabfall zu behandeln sind. Ein zusätzliches chemisches Symbol Pb (Blei) oder Hg (Quecksilber) unter der durchgestrichenen Mülltonne bedeutet, dass die Batterie/der Akku einen Anteil von mehr als 0,0005% Quecksilber oder 0,004% Blei enthält. Durch ihren Beitrag zum korrekten Entsorgen des Produktes und der Batterie schützen Sie die Umwelt und die Gesundheit ihrer Mitmenschen. Umwelt und Gesundheit

werden durch falsches Entsorgen gefährdet. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern. Bei Produkten, die auf Grund ihrer Sicherheit, der Funktionalität oder als Sicherung vor Datenverlust eine ständige Verbindung zur eingebauten Batterie benötigen, sollte die Batterie nur durch qualifiziertes Servicepersonal ausgetauscht werden. Um sicherzustellen, dass das Produkt und die Batterie korrekt entsorgt werden, geben Sie das Produkt zwecks Entsorgung an einer Annahmestelle für das Recycling von elektrischen und elektronischen Geräten ab. Für alle anderen Batterien entnehmen Sie die Batterie entsprechend dem Kapitel über die sichere Entfernung der Batterie. Geben Sie die Batterie an einer Annahmestelle für das Recycling von Batterien/Akkus ab. Weitere Informationen über das Recycling dieses Produkts oder der Batterie erhalten Sie von Ihrer Gemeinde, den kommunalen Entsorgungsbetrieben oder dem Geschäft, in dem Sie das Produkt gekauft haben. Hinweis für Lithiumbatterien: Bitte geben Sie nur entladene Batterien an den Sammelstellen ab. Wegen Kurzschlussgefahr überkleben Sie bitte die Pole der Batterie mit Klebestreifen. Sie erkennen Lithiumbatterien an den Abkürzungen Li oder CR.

Hinweis für Kunden: Die folgenden Informationen gelten nur für Geräte, die in Ländern verkauft werden, in denen EU-Richtlinien gelten.

Dieses Produkt wurde von oder für Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japan hergestellt. Bei Fragen zur Produktkonformität auf Grundlage der Gesetzgebung der Europäischen Union kontaktieren Sie bitte den Bevollmächtigten Sony Belgium, bijkantoor van Sony Europe Limited, Da Vincilaan 7-D1, 1935 Zaventem, Belgien. Für Kundendienst oder Garantieangelegenheiten wenden Sie sich bitte an die in den Kundendienst- oder Garantiedokumenten genannten Adressen.

Hiermit erklärt Sony Corporation, dass diese Funkanlage der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: http://www.compliance.sony.de/

CE

Dieses Funkgerät ist mit der bzw. den in der EU-Konformitätserklärung angegebenen genehmigten Software-/Firmwareversion(en) zu verwenden. Die Software/Firmware auf diesem Funkgerät wurde geprüft und entspricht den grundlegenden Anforderungen der Richtlinie 2014/53/EU. Die Software-/Firmwareversion kann unter "VER>" (Version) in "SYS>" (System) angezeigt werden.

Dieses Gerät wurde getestet, und es wurde herausgefunden, dass es bei Verwendung eines Verbindungskabels, das kürzer als 3 Meter ist, die in der EMV-Vorschrift festgelegten Grenzwerte erfüllt.

Urheberrechte und Markenzeichen

• Dieses System ist mit Dolby Digital und dem Digital Surround System DTS * ausgestattet.
• In Lizenz von Dolby Laboratories gefertigt. Dolby und das Doppel-D-Symbol sind Warenzeichen von Dolby Laboratories.

** Informationen über DTS-Patente** finden Sie unter http://patents.dts.com. In Lizenz von DTS Licensing Limited gefertigt. DTS, das zugehörige Symbol sowie die Kombination aus DTS und dem zugehörigen Symbol sind eingetragene Marken und DTS Digital Surround ist eine Marke von DTS, Inc. © DTS, Inc. Alle Rechte vorbehalten.

• Der Schriftzug und die Logos von BLUETOOTH® sind eingetragene Marken und Eigentum von Bluetooth SIG, Inc., und ihre Verwendung durch die Sony Corporation erfolgt unter Lizenz. Andere Marken und Markennamen sind Eigentum der jeweiligen Rechteinhaber.

Die Begriffe HDMI und HDMI High-Definition Multimedia Interface sowie das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc. in den Vereinigten Staaten und anderen Ländern. - N-Mark ist eine Marke oder eingetragene Marke von NFC Forum, Inc. in den USA und in anderen Ländern. - AndroidTM ist eine Marke von Google LLC. - Google Play ist eine Marke von Google LLC. - "BRAVIA" ist eine Marke der Sony Corporation. PlayStation" ist eine eingetragene Marke von Sony Computer Entertainment Inc. MPEG Layer-3 Audio-Kodierungstechnologie und Patente wurden von Fraunhofer IIS und Thomson lizenziert. - Windows Media ist eine eingetragene Marke oder Marke der Microsoft Corporation in den USA und/oder in anderen Ländern. - Dieses Produkt ist durch bestimmte geistige Eigentumsrechte der Microsoft Corporation geschützt. Die Verwendung oder Distribution dieser Technologie außerhalb dieses Produkts ohne Lizenz von Microsoft oder eines bevollmächtigten Microsoft-Tochterunternehmens ist untersagt. - ClearAudio+ ist eine Marke der Sony Corporation. - Apple, iPhone, iPod und iPod touch sind in den USA und in anderen Ländern eingetragene Markenzeichen von Apple Inc.

Die Verwendung des „Made for Apple“-Markenemblems bedeutet, dass ein Zubehör speziell für den Anschluss an das(die) Apple-Produkt(e) entwickelt wurde, die im Markenemblem bezeichnet sind, und vom Entwickler für die Erfüllung der Apple-Leistungsstandards zertifiziert wurde. Apple übernimmt keine Verantwortung für den Betrieb dieses Geräts oder dessen Einhaltung von Sicherheits- und gesetzlichen Standards.

Kompatible iPhone/iPod-Modelle

Mit diesem Gerät sind folgende iPhone/iPod-Modelle kompatibel. Aktualisieren Sie Ihren iPhone bzw. Ihr iPod mit der neuesten Software, bevor Sie ihn/es mit diesem System verwenden.

Hergestellt für:

• iPhone 6s/iPhone 6s Plus/iPhone 6/ iPhone 6 Plus/iPhone 5s/iPhone 5c/ iPhone 5
• iPod touch (6. Generation)/ iPod touch (5. Generation)
• Andere System- und Produktnamen sind in der Regel Marken oder eingetragene Marken der jeweiligen Hersteller. In diesem Dokument werden Marken nicht mit ™ und ® gekennzeichnet.

Über die vorliegende Bedienungsanleitung

Die Anweisungen in dieser Bedienungsanleitung beschreiben die Bedienelemente der Fernbedienung. Sie können auch die Bedienelemente am Bar-Lautsprecher verwenden, wenn sie gleiche oder ähnliche Bezeichnungen wie diejenigen an der Fernbedienung aufweisen. - Manche Abbildungen werden als Konzeptzeichnungen dargestellt und können sich von den tatsächlichen Produkten unterscheiden. Die Standardeinstellung ist unterstrichen. - In doppelten Anführungszeichen („- -“) angegebene Texte erscheinen im Oberseite-Display.

Inhaltsverzeichnis

Anschluss → Einführungsanleitung (separates Dokument)

Über die vorliegende Bedienungsanleitung 5

Hinweise zu Teilen und Bedienelementen 7

Hören

Hören von Ton von den angeschlossenen Geräten 10

Hören von Musik von einem USB-Gerät 11

Regelung des Klangs

Genießen von Klangeffekten 12

BLUETOOTH Funktionen

Hören von Musik von einem BLUETOOTH-Gerät 13

Steuern des Systems mit einem Smartphone oder Tablet (Sony | Music Center) 15

Einstellungen und

Anpassungen

Verwenden der Setup-Anzeige 17

Andere Funktionen

Verwenden der Funktion Steuerung für HDMI 20

Verwendung der „BRAVIA" Sync-Funktion 21

Stromsparen im Standby-Modus 22

Anbringen des Bar-Lautsprechers an einer Wand 22

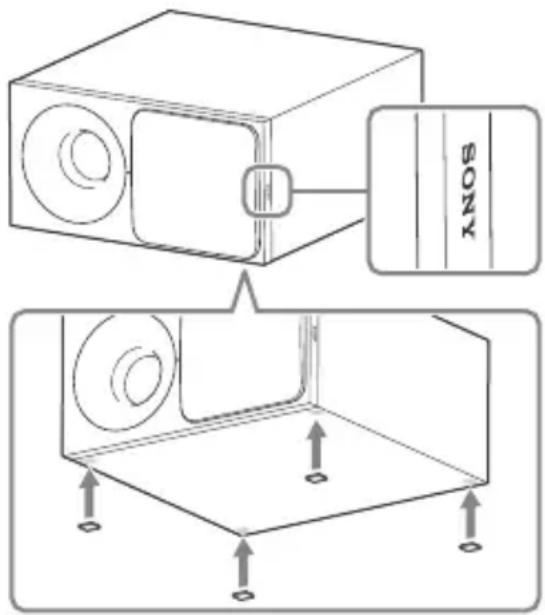

Horizontale Installation des Subwoofers 24

Aktivieren drahtloser Übertragung zwischen spezifischen Einheiten (Secure Link) 24

Einstellen der Lautstärke des Subwoofers 25

Zusätzliche Informationen

Vorsichtsmaßnahmen 25

Störungsbehebung 26

Abspielbare Dateitypen 32

Unterstützte Audioformate ....32

Technische Daten 33

Funkfrequenzbereiche und maximale Ausgangsleistung 34

Über BLUETOOTH-Kommunikation 34

Hinweise zu Teilen und Bedienelementen

Nähere Informationen finden Sie auf den in Klammern angegebenen Seiten.

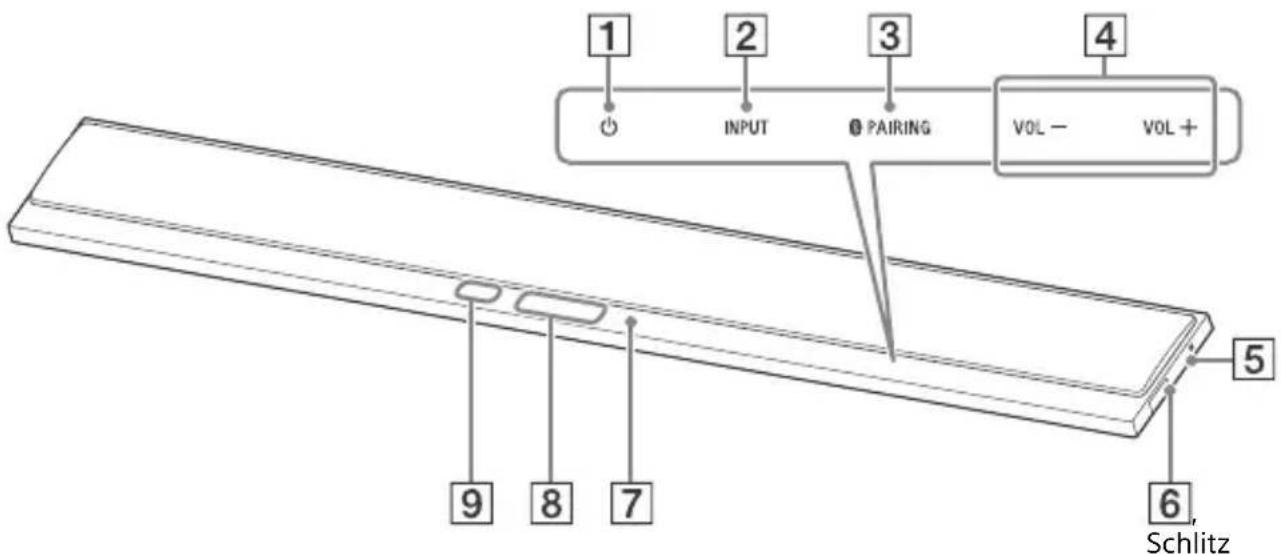

Bar-Lautsprecher

Oberseite und Seitenplatten

1 (Strom) Touchkey

Schaltet das System ein oder in den Standby-Modus.

2 INPUT Touchkey: Wählt das gewünschte Gerät. 3 PAIRING Touchkey 4 VOL (Lautstärke) +/- Touchkey 5 N-Mark) (Seite 14)

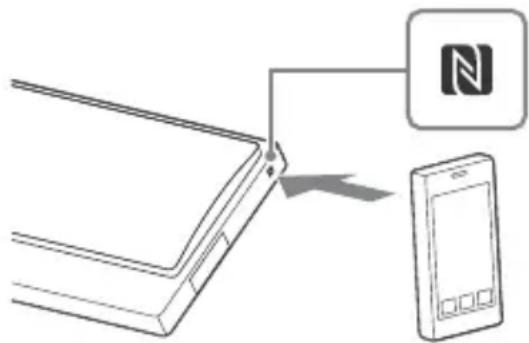

Positionieren Sie das NFC-kompatible Gerät über dieser Anzeige, um die NFC-Funktion zu aktivieren.

6 (USB)-Buchse (Seite 11)

Stecken Sie Ihren Fingernagel in den Schlitz (von unten), um die Abdeckung zu öffnen.

7 Blaue LED Anzeige

Zeigt den BLUETOOTH-Status wie folgt an.

Beim BLUETOOTH Pairing	Blinkt schnell
Das System versucht, eine Verbindung mit einem BLUETOOTH- Gerät herzustellen	Blinkt
Das System hat eine Verbindung mit dem BLUETOOTH-Gerät hergestellt	Leuchtet auf

8 Oberseite-Display 9 Fernbedienungssensor

Über die Touchkeys

Die Touchkeys arbeiten, wenn Sie sie leicht berühren. Drücken Sie nicht stark darauf.

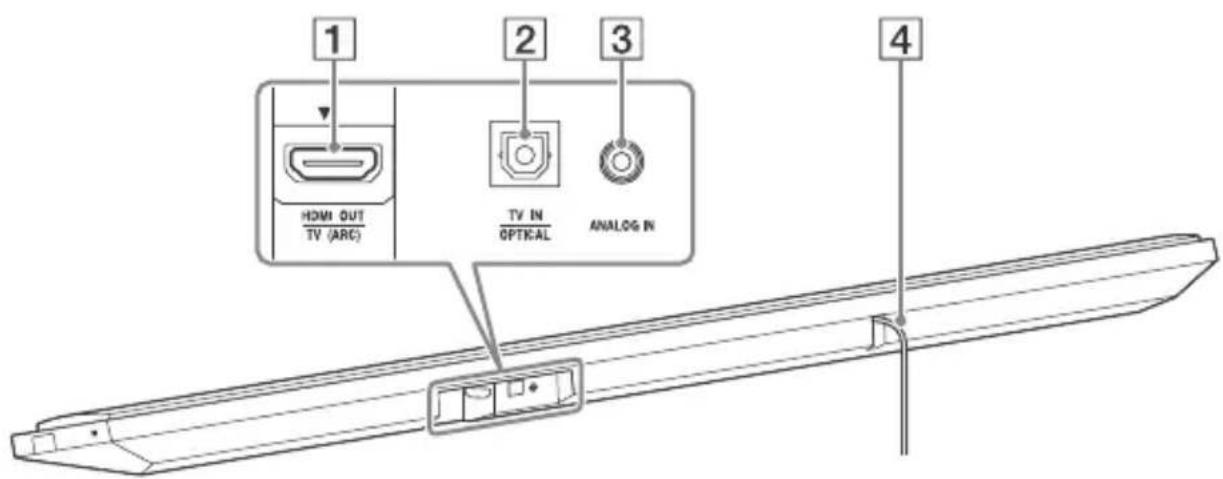

Rückseite

1 Buchse HDMI OUT TV (ARC)

2 Buchse TV IN OPTICAL

3 Buchse ANALOG IN

4 Netzkabel

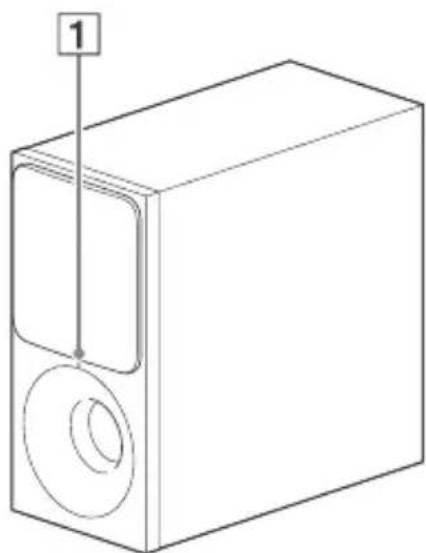

Subwoofer

1 Netzanzeige

• Erloschen: Strom ist ausgeschaltet.
• Rot: Nicht am Bar-Lautsprecher angeschlossen (Standby-Modus).
• Grün: Am Bar-Lautsprecher angeschlossen (Secure-Link-Verbindung ist nicht hergestellt).
• Orange: Secure-Link-Verbindung ist hergestellt.

LINK (Seite 24)

3 (Strom)

Schaltet den Subwoofer ein, oder wechselt ihn in den Standby-Modus.

4 Netzkabel

Über den Standby-Modus

Der Subwoofer schaltet automatisch in den Standby-Modus, und die Netzanzeige wird rot, wenn der Bar-Lautsprecher im Standby-Modus ist oder die drahtlose Übertragung deaktiviert ist. Der Subwoofer schaltet automatisch ein, wenn der Bar-Lautsprecher eingeschaltet wird und die drahtlose Übertragung aktiviert ist.

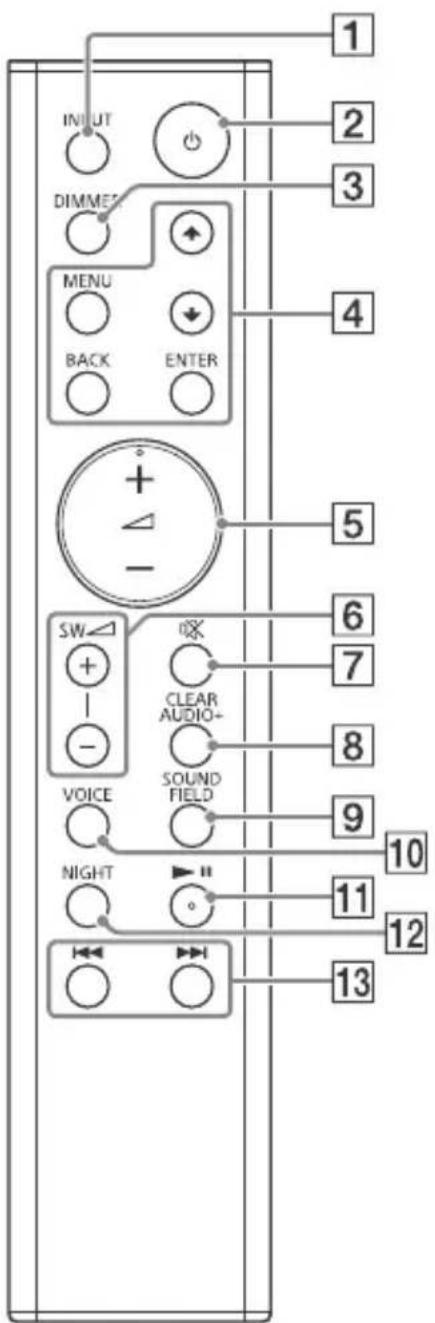

Fernbedienung

1 INPUT (Seite 10) 2 (Strom)

Schaltet das System ein oder in den Standby-Modus.

3 DIMMER

Passt die Helligkeit im Display an der Oberseite an. BRIGHT → DARK → OFF

• Das Display an der Oberseite wird ausgeschaltet, wenn "OFF" gewählt ist. Es schaltet automatisch ein, wenn Sie Tasten betätigen, und schaltet erneut aus, wenn das System mehrere Sekunden lang nicht bedient wird. In manchen Fällen kann das Display an der Oberseite jedoch nicht ausgeschaltet werden. In diesem Fall entspricht die Helligkeit des Displays der Einstellung "DARK".

4 MENU

Schaltet das Menü im Display an der Oberseite ein/aus.

Wählt die Menüpunkte.

ENTER

Bestätigt die Auswahl.

BACK

Kehrt zur vorherigen Anzeige zurück. Stoppt die USB-Wiedergabe.

5 (Lautstärke) + / -

Regelt die Lautstärke.

SW (Subwoofer-Lautstärke) +/- (Seite 25)

Stellt die Lautstärke des Bassklangs ein.

7 (Stummschaltung)

Schaltet den Ton vorübergehend aus.

8 CLEARAUDIO+ Wählt automatisch die geeignete Klangeinstellung für die Tonquelle. 9 SOUND FIELD (Seite 12) Wählt einen Soundmodus. 10 VOICE (Seite 12) 11 ▶II (Wiedergabe/Pause) Pausiert die Wiedergabe oder setzt sie fort. 12 NIGHT (Seite 12) 13 // (vorherigen/nächsten/rückspulen/vorspulen) Drücken, um den/die vorherigen/nächsten Titel oder Datei zu wählen. Gedrückt halten, um vorwärts oder rückwärts zu suchen. * Die Tasten ▶II und + sind mit einem fühlbaren Punkt ausgestattet. Verwenden Sie die fühlbaren Punkte als Hilfe beim Bedienen der Fernbedienung.

Hören

Hören von Ton von den angeschlossenen Geräten

Drücken Sie mehrmals INPUT. Wenn Sie INPUT einmal drücken, erscheint das aktuelle Gerät im Oberseite-Display, und bei jedem weiteren Drücken von INPUT wird das Gerät zyklisch umgeschaltet wie folgt.

TV → ANALOG → BT → USB

"TV" Das Gerät (Fernsehgerät usw.), das an der TV IN OPTICAL-Buchse angeschlossen ist oder ein Fernsehgerät, das mit der Audiorückkanal-Funktion kompatibel ist, das an die HDMI OUT TV (ARC)-Buchse angeschlossen ist "ANALOG" Gerät (Digital-Medien-Player usw.), das an die ANALOG IN-Buchse angeschlossen ist "BT" BLUETOOTH-Gerät, das A2DP unterstützt (Seite 13) "USB" USB-Gerät, das an die (USB)-Buchse (Seite 11) angeschlossen ist

Hören von Musik von einem USB-Gerät

Sie können Musikdateien auf einem angeschlossenen USB-Gerät abspielen. Für abspielbare Dateitypen siehe "Abspielbare Dateitypen" (Seite 32).

1 Verbinden Sie das USB-Gerät mit der Buchse (USB).

Lesen Sie vor dem Anschließen die Bedienungsanleitung des USB-Geräts.

2 Drücken Sie mehrmals INPUT, um "USB" auszuwählen.

Die USB-Inhaltsliste erscheint auf dem Fernsehschirm.

3 Drücken Sie /, um den gewünschten Inhalt auszuwählen, und drücken Sie dann ENTER.

Der gewählte Inhalt wird abgespielt.

4 Regeln Sie die Lautstärke.

• Passen Sie die Lautstärke des Bar-Lautsprechers durch Drücken von Δ + / - an.

Passen Sie die Lautstärke des Subwoofers durch Drücken von SW + / - an.

Hinweis

Entfernen Sie nicht das USB-Gerät während des Betriebs. Um Datenbeschädigungen oder Beschädigungen des USB-Geräts zu vermeiden, schalten Sie das System aus, bevor Sie das USB-Gerät abtrennen.

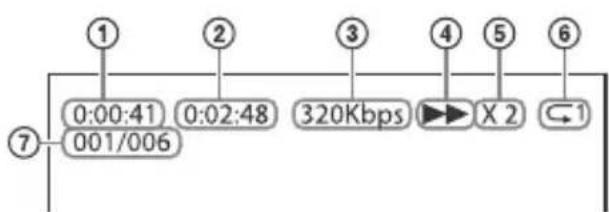

Information über das USB-Gerät auf dem Fernsehschirm

① Spielzeit ② Gesamtspieldauer ③ Bitrate ④ Wiedergabestatus ⑤ Rückspulen/Vorspulen-Geschwindigkeit ⑥ Wiederholwiedergabe-Status ⑦ Index gewählter Dateien/Alle Dateien im Ordner

Hinweise

Je nach der abgespielten Quelle werden einige Informationen möglicherweise nicht angezeigt. Abhängig vom Wiedergabemodus kann unterschiedliche Information angezeigt werden.

Regelung des Klangs

Genießen von Klangeffekten

Sie können leicht vorprogrammierte Schallfelder genießen, die an verschiedene Arten von Tonquellen angeschlossen sind.

Auswählen des Schallfeldes

Drücken Sie SOUND FIELD wiederholt, bis das gewünschte Schallfeld im Display auf der Oberseite erscheint.

"CLEARAUDIO+"

Sie können den Ton mit dem von Sony empfohlenen Schallfeld genießen. Das Schallfeld wird automatisch entsprechend dem Wiedergabe-Inhalt und der Funktion optimiert.

"MOVIE"

Töne werden mit Surround-Effekten wiedergegeben, und sie sind realistisch und kraftvoll, was sie für Filme geeignet macht.

"MUSIC"

Klangeffekte sind für das Hören von Musik optimiert.

"SPORTS"

Kommentare sind klar, Applaus wird als Surroundklang dargestellt, und Töne sind realistisch.

"GAME"

Töne sind kraftvoll und realistisch, geeignet für Videospiele.

"STANDARD"

Ton, der jeder Quelle entspricht.

Tipp

Sie können auch CLEARAUDIO+ drücken, um „CLEARAUDIO+“ zu wählen.

Verwendung der Nachtmodus-Funktion

Diese Funktion ist nützlich, um z.B. Spielfilme spät in der Nacht zu sehen. Sie können die Dialoge auch bei geringer Lautstärke klar hören.

Drücken Sie die NIGHT-Taste, um „N.ON“ auszuwählen.

Um den Nachtmodus zu deaktivieren, drücken Sie NIGHT, um „N.OFF“ zu wählen.

Verwenden der Funktion Clear Voice

Diese Funktion hilft, Dialoge deutlicher zu machen.

Drücken Sie mehrmals VOICE.

UP OFF: Die Funktion Clear Voice ist ausgeschaltet. UP1: Der Dialog-Bereich ist angehoben. UP2: Der Dialog-Bereich ist angehoben, und die Frequenzbereiche, die von älteren Personen schwer gehört werden können, werden verstärkt.

BLUETOOTH Funktionen

Hören von Musik von einem BLUETOOTH-Gerät

Pairing dieses Systems mit einem BLUETOOTH-Gerät

Pairing ist ein Vorgang, bei dem sich BLUETOOTH-Geräte vorab miteinander registrieren. Nachdem ein Pairing-Vorgang einmal ausgeführt wurde, muss er nicht nochmals durchgeführt werden.

1 Positionieren Sie das BLUETOOTH-Gerät innerhalb von 1 Meter vom Bar-Lautsprecher. 2 Drücken Sie PAIRING am Bar-Lautsprecher.

Die blaue LED-Anzeige am Bar-Lautsprecher blinkt schnell während des BLUETOOTH-Pairing-Vorgangs.

3 Schalten Sie die BLUETOOTH-Funktion ein, und wählen Sie dann „HT-CT390“, nachdem Sie auf dem BLUETOOTH-Gerät danach suchen.

Führen Sie diesen Schritt innerhalb von 5 Minuten aus, andernfalls wird der Pairing-Modus abgebrochen. Wenn die BLUETOOTH-Verbindung hergestellt ist, leuchtet die blaue LED-Anzeige auf.

Hinweise

• Wenn auf dem BLUETOOTH-Gerät ein Passschlüssel erforderlich ist, geben Sie "0000" ein. Der Passschlüssel kann auch "Passcode", "PIN-Code", "PIN-Nummer" oder "Password" genannt werden.
• Sie können ein Pairing von bis zu 9 BLUETOOTH-Geräten vornehmen. Wird ein Pairing eines 10. BLUETOOTH-Geräts vorgenommen, wird das älteste verbundene Gerät durch das neue Gerät ersetzt.

Hören von Musik von dem gekoppelten Gerät

1 Schalten Sie die BLUETOOTH-Funktion des gekoppelten Geräts ein. 2 Drücken Sie mehrmals INPUT, um "BT" auszuwählen.

Das System stellt automatisch erneut die Verbindung zu dem zuletzt angeschlossenen BLUETOOTH-Gerät her. Wenn die BLUETOOTH-Verbindung hergestellt ist, leuchtet die blaue LED-Anzeige auf.

3 Starten Sie die Wiedergabe auf dem BLUETOOTH-Gerät. 4 Regeln Sie die Lautstärke.

• Stellen Sie die Lautstärke des BLUETOOTH-Geräts ein.
• Passen Sie die Lautstärke des Bar-Lautsprechers durch Drücken von + / - an.
• Passen Sie die Lautstärke des Subwoofers durch Drücken von SW + / - an.

Hinweise

• Wenn das System und das BLUETOOTH-Gerät verbunden sind, können Sie die Wiedergabe steuern, indem Sie und drücken.
• Sie können eine Verbindung zum System von einem gekoppelten BLUETOOTH-Gerät herstellen, auch wenn das System im Standby-Modus ist, wenn Sie "BTSTB" auf "ON" (Seite 18) stellen. Die Audiowiedergabe auf diesem System kann gegenüber der vom BLUETOOTH-Gerät verzögert sein; dies liegt an den Eigenschaften der BLUETOOTH-Drahtlostechnologie.

Tipp

Sie können den Codec AAC vom BLUETOOTH-Gerät (Seite 18) aktivieren oder deaktivieren.

So trennen Sie das BLUETOOTH-Gerät

Führen Sie einen der folgenden Punkte aus.

• Drücken Sie PAIRING am Bar-Lautsprecher erneut.
• Deaktivieren Sie die BLUETOOTH-Funktion des BLUETOOTH-Geräts.
• Schalten Sie das System oder das BLUETOOTH-Gerät aus.

Verbinden mit einem Remote-Gerät über One-touch-Funktion (NFC)

NFC (Near Field Communication) ist eine Technologie, die eine drahtlose Nahbereichskommunikation zwischen verschiedenen Geräten ermöglicht. Indem Sie ein NFC-kompatibles Remote-Gerät nahe an die N-Markierung am Bar-Lautsprecher halten, führen das System und das Remote-Gerät das Pairing aus, und die BLUETOOTH-Verbindung wird automatisch hergestellt.

Kompatible Remote-Geräte

Remote-Geräte mit einer eingebauten NFC-Funktion

(Betriebssystem: Android 2.3.3 oder höher, außer Android 3.x)

Hinweise

• Das System kann nur ein NFC-kompatibles Gerät zur Zeit erkennen und die Verbindung dazu herstellen.
• Je nach Ihrem Remote-Gerät kann es erforderlich sein, die folgenden Elemente auf Ihrem Remote-Gerät im Voraus einzustellen.
• Schalten Sie die NFC-Funktion ein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung des Remote-Geräts.
• Wenn Ihr Remote-Gerät mit einer älteren Betriebssystem-Version als Android 4.1.x arbeitet, laden Sie die Anwendung „NFC Easy Connect“ herunter und starten Sie diese. „NFC Easy Connect“ ist eine kostenlose Anwendung für Android Remote-Geräte, die bei Google Play™ erhältlich ist. (Die Anwendung ist möglicherweise in einigen Ländern/Regionen nicht verfügbar.)

1 Halten Sie das Remote-Gerät nahe an die N-Mark am Bar-Lautsprecher, bis das Remote-Gerät vibriert.

Folgen Sie den

Bildschirmanweisungen auf dem Remote-Gerät, und führen Sie das Verfahren für die BLUETOOTH-Verbindung aus.

Wenn die BLUETOOTH-Verbindung hergestellt ist, leuchtet die blaue LED-Anzeige am Bar-Lautsprecher auf.

2 Starten Sie die Wiedergabe einer Audioquelle auf dem Remote-Gerät.

Einzelheiten zu

Wiedergabevorgängen finden Sie in der Bedienungsanleitung Ihres Remote-Geräts.

3 Regeln Sie die Lautstärke.

• Stellen Sie die Lautstärke des BLUETOOTH-Geräts ein.
• Passen Sie die Lautstärke des Bar-Lautsprechers durch Drücken von + / - an.
• Passen Sie die Lautstärke des Subwoofers durch Drücken von SW + / - an.

Tipp

Wenn das Pairing und die BLUETOOTH-Verbindung fehlschlagen, führen Sie folgende Schritte aus.

• Halten Sie das Remote-Gerät erneut nahe an die N-Mark am Bar-Lautsprecher.
• Entfernen Sie die Schutzhülle vom Remote-Gerät, wenn Sie eine handelsübliche Remote-Gerät-Schutzhülle verwenden.
• Starten Sie die „NFC Easy Connect“-Anwendung neu.

Zum Stoppen der Wiedergabe mit One-touch-Funktion

Halten Sie das Remote-Gerät erneut nahe an die N-Mark am Bar-Lautsprecher.

Steuern des Systems mit einem Smartphone oder Tablet (Sony | Music Center)

Sony | Music Center ist eine Anwendung zur Steuerung kompatibler Audiogeräte von Sony mit Mobilgeräten wie einem Smartphone oder Tablet.

Einzelheiten über Sony | Music Center finden Sie unter dem folgenden URL: http://www.sony.net/smcqa/

Sony | Music Center erlaubt Ihnen: - Musik nahtlos zu Hause genießen. - Häufig verwendete Einstellungen zu ändern, den Eingang des Systems zu wählen und die Lautstärke anzupassen. - Auf einem Smartphone gespeicherte Musik mit dem System zu genießen. - Musik visuell mit Ihrem Smartphone-Display zu genießen.

Hinweise

• Sony | Music Center verwendet die BLUETOOTH-Funktion des Systems.
• Was Sie mit Sony | Music Center steuern können, ist je nach dem verbundenen Gerät unterschiedlich. Änderungen an den Spezifikationen und der Auslegung der Anwendung bleiben vorbehalten.

Verwendung von Sony | Music Center

1 Laden Sie die kostenlose Sony | Music Center App auf das Mobilgerät herunter.

2 Verbinden Sie das System und das Mobilgerät über die BLUETOOTH-Verbindung (Seite 13). 3 Starten Sie Sony | Music Center. 4 Führen Sie die Bedienung entsprechend dem Sony | Music Center-Bildschirm aus.

Hinweis

Verwenden Sie die neueste Version von Sony | Music Center.

Einstellungen und Anpassungen

Verwenden der Setup-Anzeige

Sie können die folgenden Elemente mit dem Menü einstellen.

Ihre Einstellungen werden bewahrt, auch wenn Sie das Netzkabel abtrennen.

1 Drücken Sie MENU, um das Menü im Oberseite-Display einzuschalten. 2 Drücken Sie BACK/+/ENTER wiederholt, um das Element zu wählen und drücken Sie ENTER, um die gewünschte Einstellung zu wählen. 3 Drücken Sie MENU, um das Menü auszuschalten.

Menüliste

Die Vorgabeeinstellungen sind unterstrichen.

Menüposten Funktion
"LVL >" (Pegel)	"ATT" (Dämpfungseinstellungen - Analog)	Verzerrungen können auftreten, wenn Sie ein an die ANALOG IN-Buchse angeschlossenes Gerät horen. Sie konnen Verzerrung vermeiden, indem Sie den maximalen Eingangsgepel des Systems begrenzen. · „ON:“ Dämpft den Eingangsgepel. Der Ausgangsgepel wird bei dieser Einstellung verringgert. · „OFF:“ Normaler Eingangsgepel.
	"DRC" (Dynamikbereich-Steuerung)	Nützlich, um Spielfilme bei niedriger Lautstärke zuGENIeBen. DRC ist für Dolby Digital-Quellen wirksam. · „ON:“ Komprimiert Ton entsprechend den im Inhalt enthaltenen Informationen. · „OFF:“Ton ist nicht komprimiert.
"SPK >"(Laut-sprecher)	"PLACE" (Laufsprecher-aufstellung)	"STDRD": Wahlen Sie diese Einstellung, wenn Sie den Bar-Lautsprecher in Standardposition aufstellen. · „WALL:“ Wahlen Sie diese Einstellung, wenn Sie den Bar-Lautsprecher an einer Wand anbringen (Seite 22).
"AUD >"(Audio)	"DUAL" (Dual Mono)	Sie konnen Multiplex-Sendeton genißen, wenn das System ein Dolby Digital Multiplex-Sendesignal empfängt. · „M/S:“ Gemischter Ton von sowohl Haupt- als auch Nebensprache wird ausgegeben. · „MAIN:“ Der Ton der Hauptsprache wird ausgegeben. · „SUB:“ Der Ton der Nebensprache wird ausgegeben.
	"TV AU" (Fernsehton)	"A UT Q Wahlen Sie diese Einstellung, wenn das System an eine HDMI (ARC) Buchse eines Fernsehgerät über ein HDMI-Kabel angeschlossen ist. · „OPT:“ Wahlen Sie diese Einstellung, wenn das System an ein Fernsehgerät über das optische Digitalkabel angeschlossen ist.

Menüposten Funktion
	“EFCT”(Klangeffekt)
	“STRM”(Stream)
“HDMI>”“CTRL”	(Steuerung für HDMI)
	“TVSTB”(Standby mit Fernsehgerät gekoppelt)
	“COLOR”(HDMI-Farbe)
“BT>”(BLUETOOTH)	“BTAAC”(BLUETOOTHWeiterführende Audio-Codierung)
	“BTSTB”(BLUETOOTH-Standby)
	“INFO”(BLUETOOTH-Gerät-Information)
“WS>”(Drahtlose Tonüber-tragung)	“LINK”(Secure Link)
	“USB>”“REPT”(Wiedergabe-modus)

Menüposten Funktion

“SYS >” (System)	"ASTBY" (Standby-automatik)	· „ON “: Schaltet die Auto-Standby-Funktion ein. Wenn Sie das System etwa 20 Minuten lang nicht bedieren, schaltet das System automatisch auf Standby-Modus. · „OFF “: Aus.
	"VER" (Version)	Die Versionsinformation über die aktuelle Firmware erscheint im Oberseite-Display.

Andere Funktionen

Verwendung der Funktion Steuerung für HDMI

Durch Anschließen eines Geräts wie eines Fernsehgeräts oder Blu-ray-Disc-Players, das mit der Funktion Steuerung für HDMI* mit HDMI-Kabel (High-Speed-HDMI-Kabel mit Ethernet, nicht mitgeliefert) kompatibel ist, können Sie das Gerät leicht über eine Fernsehgerät-Fernbedienung steuern. Die folgenden Funktionen können mit der Funktion Steuerung für HDMI verwendet werden.

• Systemausschaltung-Funktion
• Systemaudiosteuerung-Funktion Audiorückkanal
• One-Touch-Wiedergabe-Funktion
• Steuerung für HDMI ist ein Standard, der von CEC (Consumer Electronics Control) verwendet wird, um HDMI (High-Definition Multimedia Interface) Geräten zu erlauben, sich gegenseitig zu steuern.

Hinweis

Diese Funktionen können mit anderen als von Sony hergestellten Geräten funktionieren, aber der richtige Betrieb kann nicht garantiert werden.

Vorbereitung zur Verwendung der Funktion Steuerung für HDMI

Stellen Sie "HDMI> - CTRL" am System auf "ON" (Seite 18). Die Standardeinstellung ist "ON". Aktivieren Sie die Einstellungen der Funktion Steuerung für HDMI für das Fernsehgerät und andere am System angeschlossene Geräte.

Tipp

Wenn Sie die Funktion Steuerung für HDMI ("BRAVIA" Sync) bei Verwendung eines von Sony hergestellten Fernsehgeräts aktivieren, wird die Funktion Steuerung für HDMI des Systems bereits automatisch aktiviert. Wenn die Einstellungen vorgenommen sind, erscheint "DONE" im Oberseite-Display.

Systemausschaltung-Funktion

Wenn Sie das Fernsehgerät ausschalten, wird das System ebenfalls automatisch ausgeschaltet. Stellen Sie „HDMI>“ - „TVSTB" am System auf „ON" oder „AUTO" (Seite 18). Die Standardeinstellung ist „AUTO".

Systemaudiosteuerung-Funktion

Wenn Sie das System einschalten, während Sie fernsehen, wird der Fernsehton von den Lautsprechern des Systems ausgegeben. Die Lautstärke des Systems kann mit der Fernbedienung des Fernsehgeräts justiert werden.

Wenn beim vorherigen Fernsehen der Fernsehton von den Lautsprechern des Systems ausgegeben wurde, schaltet das System automatisch ein, wenn Sie das Fernsehgerät erneut einschalten.

Bedienungen können auch vom Menü des Fernsehgeräts vorgenommen werden. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.

Hinweise

• Ton wird nur vom Fernsehgerät ausgegeben, wenn ein anderer Eingang als "TV" gewählt ist, wenn die Doppelbild-Funktion des Fernsehgeräts verwendet wird. Wenn Sie die Doppelbild-Funktion deaktivieren, wird der Ton vom System ausgegeben.
• Der Lautstärkepegel des Systems wird auf dem Fernsehschirm je nach dem Fernsehgerät angezeigt. Er kann sich von dem auf dem Oberseite-Display angezeigten Lautstärkepegel unterscheiden.
• Je nach den Einstellungen am Fernsehgerät kann die Funktion Systemaudiosteuerung möglicherweise nicht verfügbar sein. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.

Audiorückkanal

Wenn das System an die HDMI IN-Buchse eines mit Audiorückkanal kompatiblen Fernsehgeräts angeschlossen ist, können Sie den Fernsehton von den Lautsprechern des Systems ohne Anschließen eines optischen Digitalkabels hören. Am System stellen Sie "AUD >" - "TV AU" auf "AUTO" (Seite 17). Die Standardeinstellung ist "AUTO".

Hinweis

Wenn das Fernsehgerät nicht mit dem Audiorückkanal kompatibel ist, muss ein optisches Digitalkabel angeschlossen werden (siehe mitgelieferte Einführungsanleitung).

One-Touch-Wiedergabe-Funktion

Wenn Sie Inhalte auf einem Gerät (Blu-ray-Disc-Player, "PlayStation®4" usw.) abspielen, das an ein Fernsehgerät angeschlossen ist, werden das System und das Fernsehgerät automatisch eingeschaltet, der Eingang des Systems wird auf den Eingang für das Fernsehgerät umgeschaltet, und Ton wird von den Lautsprechern des Systems ausgegeben.

Hinweise

• Wenn beim vorherigen Fernsehen der Fernsehton von den Lautsprechern des Fernsehgeräts ausgegeben wurde, schaltet das System nicht ein, und Ton und Bild werden vom Fernsehgerät ausgegeben, auch wenn Geräteinhalte abgespielt werden.
• Je nach dem Fernsehgerät kann der Anfang von Inhalten möglicherweise nicht richtig abgespielt werden.

Verwendung der "BRAVIA" Sync-Funktion

Zusätzlich zu der Funktion Steuerung für HDMI können Sie auch die folgende Funktion auf Geräten, die mit der „BRAVIA" Sync-Funktion kompatibel sind, verwenden.

• Szenenauswahl-Funktion

Hinweis

Diese Funktion ist eine Sony-eigene Funktion. Diese Funktion kann nicht mit anderen als von Sony hergestellten Produkten verwendet werden.

Szenenauswahl-Funktion

Das Schallfeld des Systems wird automatisch entsprechend den Funktionseinstellungen Szenenauswahl oder Klangmodus des Fernsehgeräts umgeschaltet. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts. Stellen Sie das Schallfeld auf CLEARAUDIO+ (Seite 12).

Hinweise zu den HDMI-Anschlüssen

• Verwenden Sie ein High-Speed-HDMI-Kabel. Bei Verwendung eines Standard-HDMI-Kabels kann 1080p-Inhalt möglicherweise nicht richtig angezeigt werden.
• Verwenden Sie ein HDMI-autorisiertes Kabel. Verwenden Sie ein Sony High-Speed-HDMI-Kabel mit dem Kabeltyp-Logo. Die Verwendung eines HDMI-DVI-Kabels ist nicht zu empfehlen.
• Überprüfen Sie die Einrichtung des angeschlossenen Gerätes, wenn die Bildqualität schlecht ist oder der Ton von einem über das HDMI-Kabel angeschlossenen Gerät nicht ausgegeben wird. Von einer HDMI-Buchse übertragene Audiosignale (Abtastfrequenz, Bitlänge usw.) können durch das angeschlossene Gerät unterdrückt werden.
• Es kann zu einer Tonunterbrechung kommen, wenn die Abtastfrequenz, die Anzahl der Kanäle der Audio-Ausgangssignale am Wiedergabegerät umgeschaltet werden.
• Ist das angeschlossene Gerät nicht mit der Urheberrechtsschutztechnologie (HDCP) kompatibel, besteht die Gefahr, dass die Bild- und/oder Tonsignale von der HDMI OUT-Buchse dieses Systems verzerrt sind oder nicht ausgegeben werden können. Prüfen Sie in diesem Fall die Spezifikationen des angeschlossenen Geräts.

Stromsparen im Standby-Modus

Prüfen Sie, ob die folgenden Einstellungen vorgenommen wurden:

• "CTRL" in "HDMI >" ist auf "OFF" (Seite 18) eingestellt.
• "BTSTB" in "BT >" ist auf "OFF" (Seite 18) eingestellt.

Anbringen des Bar-Lautsprechers an einer Wand

Sie können den Bar-Lautsprecher an einer Wand anbringen.

Hinweise

• Legen Sie Schrauben (nicht mitgeliefert) bereit, die für das Wandmaterial und die Wandstärke geeignet sind. Da Gipskartonwände besonders schwach sind, bringen Sie die Schrauben fest an zwei Zapfen im Wandträger an. Bringen Sie den Bar-Lautsprecher horizontal an, aufgehängt an Schrauben in Zapfen an einem kontinuierlich flachen Abschnitt der Wand.
• Lassen Sie die Installation immer von einem Sony-Fachhändler oder befugten Fachleuten ausführen und achten Sie besonders auf Sicherheit bei der Installation.
• Sony haftet nicht für Unfälle oder Schäden, die durch unsachgemäße Installation, unzureichende Wandstärke, unvorschriftsmäßige Verschraubungen oder Naturkatastrophen usw. verursacht wurden.

1 Befestigen Sie die mitgelieferten Wandhalterungen an den Halterungsbefestigungslöchern unter am Bar-Lautsprecher mit den mitgelieferten Schrauben, so dass die Oberfläche jeder Wandhalterung so ist, wie in der Abbildung gezeigt.

Befestigen Sie die beiden Wandhalterungen an den linken und rechten Befestigungslöchern unten am Bar-Lautsprecher.

Legen Sie 2 Schrauben bereit, die für die Löcher in den Halterungen geeignet sind (nicht im Lieferumfang enthalten).

Löcher in der Halterung

Befestigen Sie die Schrauben an 2 Zapfen in der Wand.

Die Schrauben sollen 5 mm bis 6 mm herausragen.

Hängen Sie den Bar-Lautsprecher an den Schrauben auf.

Richten Sie die Löcher in den Halterungen mit den Schrauben aus, und hängen Sie den Bar-Lautsprecher dann auf den beiden Schrauben auf.

Horizontale Installation des Subwoofers

Platzieren Sie den Subwoofer auf der rechten Seite, mit dem "SONY"-Logo nach vorne weisend.

Bringen Sie die mitgelieferten Lautsprecherfüße an.

Aktivieren der drahtlosen Übertragung zwischen bestimmten Geräten (Secure Link)

Sie können die drahtlose Verbindung zum Verknüpfen des Bar-Lautsprechers mit dem Subwoofer über die Secure-Link-Funktion festlegen. Die Funktion kann helfen, Interferenzen (Störungen) zu verhindern, wenn Sie mehrere drahtlose Produkte verwenden oder Ihre Nachbarn drahtlose Produkte verwenden.

1. Drücken Sie MENU. 2. Drücken Sie \uparrow / \downarrow, um „WS >" auszuwählen, und drücken Sie dann ENTER. 3. Wenn „LINK" im Display an der Oberseite erscheint, drücken Sie ENTER. 4. Drücken Sie \uparrow / \downarrow, um „ON" auszuwählen, und drücken Sie dann ENTER. 5. Wenn "START" im Display an der Oberseite erscheint, drücken Sie ENTER. 6. Drücken Sie LINK am Subwoofer. Die Netzanzeige am Subwoofer blinkt orangefarben. 7. Wenn „DONE" im Display an der Oberseite erscheint, drücken Sie ENTER. Der Subwoofer ist mit dem Bar-Lautsprecher gekoppelt, und die Netzanzeige am Subwoofer wechselt auf orangefarben. Wenn „FAIL" erscheint, prüfen Sie, ob der Subwoofer eingeschaltet ist, und drücken Sie BACK, um den Vorgang erneut ab Schritt 3 auszuführen. 8. Drücken Sie MENU. Das Menü wird ausgeblendet.

Einstellen der Lautstärke des Subwoofers

Der Subwoofer ist für die Wiedergabe von Bässen oder niederfrequentem Ton gedacht.

Drücken Sie SW Δ / - , um die Lautstärke des Subwoofers anzupassen.

Hinweis

Wenn die Eingangsquelle keinen großen Anteil an Bassfrequenzen hat, wie bei Fernsehprogrammen, kann der Ton vom Subwoofer schwer zu hören sein.

Zusätzliche Informationen

Vorsichtsmaßnahmen

Info zur Sicherheit

Falls ein Fremdkörper oder Flüssigkeit in das System gelangt, trennen Sie das Netzkabel ab und lassen Sie das System von Fachpersonal überprüfen, bevor Sie es wieder verwenden. - Berühren Sie das Netzkabel nicht mit nassen Händen. Andernfalls könnte es zu einem elektrischen Schlag kommen. - Steigen Sie nicht auf den Bar-Lautsprecher und den Subwoofer, da Sie herunterfallen und sich verletzen oder das System beschädigen könnten.

Info zu Stromquellen

• Achten Sie vor der Inbetriebnahme des Systems darauf, dass die Betriebsspannung der lokalen Stromversorgung entspricht. Die Betriebsspannung ist auf dem Schild an der Unterseite des Bar-Lautsprechers angegeben.
• Sollte das System über längere Zeit nicht benutzt werden, trennen Sie es unbedingt von der Netzsteckdose. Ziehen Sie zum Trennen des Netzkabels immer am Stecker, niemals am Kabel selbst.
• Das Netzkabel darf nur von qualifiziertem Kundendienstpersonal ausgetauscht werden.

Info zur Wärmeentwicklung

Das System erwärmt sich während des Betriebs, was jedoch kein Anzeichen für eine Funktionsstörung ist.

Bei längerem Betrieb mit hoher Lautstärke kann sich das System an der Rückseite und der Unterseite relativ stark erwärmen. Um Verbrennungen vorzubeugen, vermeiden Sie eine Berührung des Systems.

Info zur Aufstellung

• Stellen Sie das System an einem ausreichend belüfteten Ort auf, um einen Wärmestau zu vermeiden und die Lebensdauer des Systems zu verlängern.
• Stellen Sie das System nicht in der Nähe von Wärmequellen oder an einem Ort auf, der direktem Sonnenlicht, starkem Staubniederschlag oder Erschütterungen ausgesetzt ist.
• Stellen Sie keine Gegenstände an der Rückseite des Bar-Lautsprechers und Subwoofers auf, da diese die Lüftungsöffnungen blockieren und Funktionsstörungen verursachen können.
• Wenn das System in Verbindung mit einem Fernsehgerät, Videorecorder oder Kassettendeck verwendet wird, könnten Störgeräusche verursacht und die Bildqualität beeinträchtigt werden. Stellen Sie in diesem Fall das System weiter von einem Fernsehgerät, Videorecorder oder Kassettendeck entfernt auf.
• Stellen Sie das System möglichst nicht auf eine Oberfläche, die speziell (mit Wachs, Öl, Politur usw.) behandelt wurde, da dies Fleckenbildung oder Verfärbung zur Folge haben kann.
• Achten Sie darauf, Verletzungen an den Ecken des Bar-Lautsprechers und Subwoofers zu vermeiden.
• Halten Sie einen Abstand von 3 cm oder mehr unter dem Bar-Lautsprecher ein, wenn Sie ihn an einer Wand aufhängen.

Info zum Betrieb

Bevor Sie andere Geräte anschließen, sollten Sie das System unbedingt ausschalten und vom Stromnetz trennen.

Wenn Farbunregelmäßigkeiten auf einem Fernsehschirm in der Nähe auftreten

Farbunregelmäßigkeiten können weiterhin auf bestimmten Typen von Fernsehgeräten beobachtet werden.

• Wenn Farbunregelmäßigkeiten beobachtet werden... Schalten Sie das Fernsehgerät aus und dann nach 15 bis 30 Minuten wieder ein.
• Wenn Farbunregelmäßigkeiten erneut beobachtet werden...

Stellen Sie das System weiter entfernt vom Fernsehgerät auf.

Info zur Reinigung

Reinigen Sie das System mit einem trockenen, weichen Tuch. Verwenden Sie keine Scheuerschwämme, Scheuermittel oder Lösungsmittel wie Alkohol oder Benzin.

Sollte an Ihrem System ein Problem auftreten oder sollten Sie eine Frage haben, wenden Sie sich bitte an Ihren nächsten Sony-Händler.

Störungsbehebung

Wenn Sie beim Gebrauch des Systems eines der folgenden Probleme haben, können Sie versuchen, das Problem anhand dieser Anleitung zur Fehlerbehebung zu lösen, bevor Sie eine Reparatur in Auftrag geben. Sollte ein Problem bestehen bleiben, wenden Sie sich bitte an Ihren nächsten Sony-Händler.

Allgemeines

Das Gerät lässt sich nicht einschalten.

→ Prüfen Sie, ob das Netzkabel korrekt angeschlossen ist.

Das System funktioniert nicht richtig.

Ziehen Sie das Netzkabel von der Netzsteckdose ab. Warten Sie einige Minuten und stecken Sie den Stecker wieder in die Steckdose.

Das System wird automatisch ausgeschaltet.

Die Auto-Standby-Funktion ist aktiv. Stellen Sie „ASTBY" in „SYS >" auf „OFF" (Seite 19).

Das System schaltet nicht ein, auch wenn das Fernsehgerät eingeschaltet wird.

→ Stellen Sie "HDMI> - CTRL" auf "ON" (Seite 18). Das Fernsehgerät muss die Funktion Steuerung für HDMI unterstützen (Seite 20). Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts. → Prüfen Sie die Lautsprechereinstellungen des Fernsehgeräts. Die Systemstromversorgung wird mit den Lautsprechereinstellungen des Fernsehgeräts synchronisiert. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts. → Wenn bei der vorherigen Verwendung Ton von den Lautsprechern des Fernsehgeräts ausgegeben wurde, schaltet das System nicht ein, auch wenn das Fernsehgerät eingeschaltet wird.

Das System schaltet aus, wenn das Fernsehgerät ausgeschaltet wird.

→ Prüfen Sie die Einstellung von "HDMI> - TVSTB" (Seite 18). Wenn "TVSTB" auf ON gestellt ist, schaltet das System automatisch aus, wenn Sie das Fernsehgerät ausschalten, ungeachtet der Eingabe.

Das System schaltet nicht aus, auch wenn das Fernsehgerät ausgeschaltet wird.

→ Prüfen Sie die Einstellung von "HDMI> - TVSTB" (Seite 18). Um das System beim Ausschalten des Fernsehgeräts automatisch auszuschalten, ungeachtet der Eingabe, stellen Sie TVSTB auf ON". Das Fernsehgerät muss die Funktion Steuerung für HDMI unterstützen (Seite 20). Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts.

Ton

Das System gibt keinen Fernsehton aus.

→ Prüfen Sie den Typ und die Verbindung des HDMI-Kabels, des optischen Digitalkabels oder des Analog-Audiokabels, das am System und am Fernsehgerät angeschlossen ist (siehe mitgelieferte Einführungsanleitung). → Wenn Ihr Fernsehgerät mit Audiorückkanal kompatibel ist, stellen Sie sicher, dass das System an eine ARC-kompatible HDMI-Eingangsbuchse des Fernsehgeräts angeschlossen ist (siehe mitgelieferte Einführungsanleitung). Wenn immer noch kein Ton ausgegeben wird oder wenn Aussetzer im Ton auftreten, schließen Sie das mitgelieferte optische Digitalkabel an und stellen „AUD >“ - TV AU" auf „OPT" (Seite 17).

→ Wenn Ihr Fernsehgerät nicht mit Audiorückkanal kompatibel ist, wird kein Fernsehton vom System ausgegeben, auch wenn das System an die HDMI-Eingangsbuchse des Fernsehgeräts angeschlossen ist. Zur Ausgabe von Fernsehton vom System schließen Sie das mitgelieferte optische Digitalkabel an (siehe mitgelieferte Einführungsanleitung). → Wenn kein Ton vom System ausgegeben wird, auch wenn das System und das Fernsehgerät über optisches Digitalkabel verbunden sind oder wenn das Fernsehgerät keine Tonausgabebuchse für optisches Digitalkabel hat, schließen Sie ein Analog-Audiokabel (nicht mitgeliefert) an und schalten Sie den Eingang des Systems auf „ANALOG" (Seite 10). → Schalten Sie den Eingang des Systems auf "TV" (Seite 10). → Steigern Sie die Lautstärke am System oder schalten Sie die Stummschaltung aus. → Je nach der Reihenfolge, in der Sie das Fernsehgerät und das System verbunden haben, kann das System stummgeschaltet sein, und "MUTING" kann im Display auf der Oberseite des Systems angezeigt werden. In diesem Fall schalten Sie zuerst das Fernsehgerät und dann das System ein. → Stellen Sie die Lautsprechereinstellung am Fernsehgerät (BRAVIA) auf Audiosystem. Schlagen Sie bezüglich der Einstellung des Fernsehgeräts in der Bedienungsanleitung Ihres Fernsehgeräts nach.

Der Ton wird sowohl vom System als auch vom Fernsehgerät ausgegeben.

→ Stellen Sie das Tonsystem des Fernsehgeräts stumm.

Es kommt kein Ton oder nur sehr schwacher Ton des am Bar-Lautsprecher angeschlossenen Geräts vom Bar-Lautsprecher.

→ Drücken Sie + und prüfen Sie die Lautstärkeeinstellung (Seite 9). → Drücken Sie oder +, um die Stummschaltfunktion auszuschalten (Seite 9). → Stellen Sie sicher, dass die Eingangsquelle richtig gewählt ist. Probieren Sie andere Eingangsquellen, indem Sie INPUT wiederholt drücken (Seite 10). → Prüfen Sie, ob alle Kabel und Leitungen fest am System und den zugehörigen Geräten eingesteckt sind.

Kein Ton oder nur ein sehr leiser Ton ist vom Subwoofer zu hören.

→ Drücken Sie SW+ +, um die Subwoofer-Lautstärke zu steigern (Seite 9). → Stellen Sie sicher, dass die Netzanzeige am Subwoofer grün leuchtet. Wenn das nicht der Fall ist, siehe „Kein Ton vom Subwoofer.“ in „Subwoofer-Drahtloston“ (Seite 30). → Ein Subwoofer dient zur Wiedergabe von Basslängen. Bei Eingangsquellen, die sehr geringe Anteile an Bassklängen haben (z.B. Fernsehsendungen), kann der Ton vom Subwoofer schwer zu hören sein. → Wenn Sie Inhalte abspielen, die mit Urheberrechtsschutztechnologie (HDCP) kompatibel sind, werden diese nicht vom Subwoofer ausgegeben.

Es lässt sich kein Surroundeffekt erzielen.

→ Je nach dem Eingangssignal und der Einstellung des Schallfelds kann Surround-Klangverarbeitung möglicherweise nicht effektiv arbeiten. Der Surround-Effekt kann subtil sein, je nach dem Programm oder der Disc. → Um Mehrkanal-Audio abzuspielen, prüfen Sie die Einstellung des digitalen Audioausgangs an dem am System angeschlossenen Gerät. Einzelheiten dazu schlagen Sie in der mit dem angeschlossenen Gerät gelieferten Bedienungsanleitung nach.

USB-Gerät

Das USB-Gerät wird nicht erkannt.

→ Gehen Sie folgendermaßen vor:

① Schalten Sie das System aus. ② Trennen Sie das USB-Gerät ab und schließen Sie es erneut ein. ③ Schalten Sie das System ein.

→ Stellen Sie sicher, dass das USB-Gerät sicher an der (USB)-Buchse angeschlossen ist. → Prüfen Sie, ob das USB-Gerät oder ein Kabel beschädigt ist. → Prüfen Sie, ob das USB-Gerät eingeschaltet ist. → Wenn das USB-Gerät über einen USB-Hub angeschlossen ist, trennen Sie diesen ab und schließen Sie das USB-Gerät direkt am Bar-Lautsprecher an.

BLUETOOTH-Gerät

BLUETOOTH-Verbindung kann nicht fertiggestellt werden.

→ Stellen Sie sicher, dass die blaue LED-Anzeige leuchtet (Seite 7).

→ Stellen Sie sicher, dass das anzuschließende BLUETOOTH-Gerät eingeschaltet und die BLUETOOTH-Funktion aktiviert ist. Gehen Sie mit dem BLUETOOTH-Gerät näher an den Bar-Lautsprecher heran. → Führen Sie Pairing für dieses System und das BLUETOOTH-Gerät erneut aus. Es muss möglicherweise erforderlich sein, das Pairing mit diesem System abzubrechen und zuerst Ihr BLUETOOTH-Gerät zu verwenden.

Pairing ist nicht möglich.

Gehen Sie mit dem BLUETOOTH-Gerät näher an den Bar-Lautsprecher heran. Stellen Sie sicher, dass das System nicht durch Interferenzen von einem WLAN-Gerät oder einem anderen drahtlosen 2,4-GHz-Gerät oder einem Mikrowellenherd gestört wird. Wenn ein Gerät, das elektromagnetische Strahlung verursacht, in der Nähe ist, stellen Sie dieses Gerät weiter von diesem System entfernt auf. Pairing ist u. U. nicht möglich, wenn sich andere BLUETOOTH-Geräte in der Nähe des Bar-Lautsprechers befinden. Schalten Sie in diesem Fall die anderen BLUETOOTH-Geräte aus.

Es wird kein Ton vom angeschlossenen BLUETOOTH-Gerät ausgegeben.

Stellen Sie sicher, dass die blaue LED-Anzeige leuchtet (Seite 7). Gehen Sie mit dem BLUETOOTH-Gerät näher an den Bar-Lautsprecher heran.

Wenn ein Gerät, das elektromagnetische Strahlung verursacht, wie ein WLAN-Gerät, andere BLUETOOTH-Geräte oder ein Mikrowellenherd in der Nähe ist, bewegen Sie das Gerät weiter von diesem System weg. Entfernen Sie jegliche Hindernisse zwischen diesem System und dem BLUETOOTH-Gerät oder stellen Sie dieses System weiter vom Hindernis entfernt auf. Stellen Sie das angeschlossene BLUETOOTH-Gerät anders auf. Versuchen Sie, die Funkfrequenz des Wi-Fi-Routers, Computers usw. auf ein 5-GHz-Band umzuschalten. Stellen Sie die Lautstärke am angeschlossenen BLUETOOTH-Gerät höher ein.

Der Ton ist nicht mit dem Bild synchronisiert.

Wenn Sie Spielfilme betrachten, kann es sein, dass Sie den Ton mit einer leichten Verzögerung gegenüber dem Bild hören.

Subwoofer-Drahtloston

Kein Ton vom Subwoofer.

Die Netzanzeige leuchtet nicht auf.

• Prüfen Sie, ob das Netzkabel des Subwoofers korrekt verbunden ist.
• Drücken Sie am Subwoofer, um ihn einzuschalten.

Die Netzanzeige blinkt langsam grün oder leuchtet rot auf.

• Bewegen Sie den Subwoofer zu einer Position in der Höhe des Bar-Lautsprechers, so dass die Netzanzeige grün aufleuchtet.
• Führen Sie die unter „Aktivieren drahtloser Übertragung zwischen spezifischen Einheiten (Secure Link)“ (Seite 24) erläuterten Schritte aus.

Wenn die Netzanzeige rot blinkt, drücken Sie am Subwoofer, um das Gerät auszuschalten, und prüfen Sie, ob die Lüftungsöffnung des Subwoofers blockiert ist oder nicht. Der Subwoofer ist für Wiedergabe von Bässen gedacht. Wenn die Eingangsquelle keinen hohen Anteil an Basstönen hat, wie bei den meisten Fernsehprogrammen, kann der Basston nicht hörbar sein. Drücken Sie SW +, um die Lautstärke des Subwoofers zu steigern (Seite 25).

Es treten Tonaussetzer oder Rauschen im Ton auf.

Wenn ein Gerät in der Nähe steht, das elektromagnetische Strahlen erzeugt, wie ein WLAN-Gerät oder ein Mikrowellenherd, stellen Sie solche Geräte weiter entfernt auf. → Wenn sich ein Hindernis zwischen dem Bar-Lautsprecher und dem Subwoofer befindet, bewegen oder entfernen Sie diese. → Stellen Sie den Bar-Lautsprecher und den Subwoofer so nahe wie möglich beieinander auf. → Schalten Sie die WLAN-Frequenz eines in der Höhe befindlichen Wi-Fi-Routers oder PCs auf den 5-GHz-Bereich um. → Schalten Sie das Fernsehgerät, den Blu-ray-Disc-Player usw. von WLAN auf Kabel-LAN um.

Fernbedienung

Die Fernbedienung funktioniert nicht.

Richten Sie die Fernbedienung auf den Fernbedienungssensor am Bar-Lautsprecher (Seite 7). → Entfernen Sie Hindernisse zwischen der Fernbedienung und dem Bar-Lautsprecher.

→ Ersetzen Sie beide Batterien in der Fernbedienung durch neue, wenn sie zu schwach sind. Vergewissern Sie sich, dass Sie die richtige Taste an der Fernbedienung drücken.

Die Fernsehgerät-Fernbedienung arbeitet nicht.

→ Stellen Sie den Bar-Lautsprecher so auf, dass er nicht den Fernbedienungssensor des Fernsehgeräts stört.

Sonstiges

Die Funktion Steuerung für HDMI funktioniert nicht richtig.

→ Prüfen Sie die Verbindung mit dem System (siehe mitgelieferte Einführungsanleitung). → Aktivieren Sie die Funktion Steuerung für HDMI am Fernsehgerät. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Fernsehgeräts. Warten Sie eine kurze Zeit und wiederholen Sie den Vorgang. Wenn Sie das System vom Netz trennen, dauert es eine Weile, bevor Bedienungen ausgeführt werden können. Warten Sie 15 Sekunden oder mehr, und wiederholen Sie den Vorgang. → Stellen Sie sicher, dass die am System angeschlossenen Geräte die Funktion Steuerung für HDMI unterstützen. → Aktivieren Sie die Funktion Steuerung für HDMI für am System angeschlossene Geräte. Einzelheiten hierzu finden Sie in der Bedienungsanleitung Ihres Geräts.

→ Der Typ und die Anzahl der Geräte, die von der Funktion Steuerung für HDMI gesteuert werden können, wird von dem HDMI CEC wie folgt begrenzt:

• Aufnahmegeräte (Blu-ray-Disc-Recorder, DVD-Recorder usw.): bis zu 3 Geräte
• Wiedergabegeräte (Blu-ray-Disc-Player, DVD-Player usw.): bis zu 3 Geräte
• Tuner-bezogene Geräte: bis zu 4 Geräte
• Audiosystem (Receiver/ Kopfhörer): bis zu 1 Gerät (von diesen System verwendet)

Wenn „PRTCT" im Oberseite-Display des Bar-Lautsprechers erscheint.

→ Drücken Sie O, um das System auszuschalten. Nachdem das Display ausschaltet, trennen Sie das Netzkabel ab und prüfen dann, ob die Lüftungslöcher des Bar-Lautsprechers nicht blockiert sind.

Das Oberseite-Display des Bar-Lautsprechers leuchtet nicht.

→ Drücken Sie DIMMER, um die Helligkeit auf „BRIGHT" oder „DARK" zu stellen, wenn auf „OFF" (Seite 9) gestellt.

Die Sensoren am Fernsehgerät arbeiten nicht richtig.

→ Der Bar-Lautsprecher kann manche Sensoren (wie den Helligkeitssensor) und den Fernbedienungsempfänger an Ihrem Fernsehgerät oder das "Sendeteil für 3D-Brillen (Infrarot-Übertragung)" bei einem 3D-Fernsehgerät, das infrarote 3D-Brillen oder drahtlose Kommunikation unterstützt, blockieren. Bewegen Sie den Bar-Lautsprecher weiter vom Fernsehgerät weg, innerhalb eines Abstands, der es diesen Teilen erlaubt, richtig zu arbeiten. Zur Lage der Sensoren und des Fernbedienungsempfängers schlagen Sie in der mitgelieferten Bedienungsanleitung des Fernsehgeräts nach.

Rücksetzen

Wenn das System immer noch nicht fehlerfrei funktioniert, setzen Sie es wie folgt zurück.

Verwenden Sie dazu die Touchkeys am Bar-Lautsprecher.

1 Während Sie INPUT gedrückt halten, berühren Sie VOL - und ① gleichzeitig für 5 Sekunden. "RESET" erscheint im Oberseite-Display, und die Einstellungen des Menüs und der Schallfelder usw. kehren auf ihre Anfangseinstellungen zurück.

2 Trennen Sie das Netzkabel ab. 3 Schließen Sie das Netzkabel an, und drücken Sie dann O, um das System einzuschalten. 4 Koppeln Sie das System mit dem Subwoofer (Seite 24).

Abspielbare Dateitypen

Codec Erweiterung
MP3 (MPEG-1 Audio Layer III)	.mp3
AAC .m4a
WMA9 Standard .wma
LPCM	.wav

Hinweise

• Manche Dateien werden möglicherweise aufgrund des Dateiformats, der Dateicodierung oder der Aufnahmebedingungen nicht wiedergegeben.
• Manche auf einem PC bearbeitete Dateien können nicht abgespielt werden.
• Das System spielt nicht codierte Dateien wie DRM und Lossless ab.
• Das System kann die folgenden Dateien oder Ordner in USB-Geräten erkennen:
• bis zu 200 Ordner
• bis zu 150 Dateien/Ordner in einer einzelnen Ebene
• Bestimmte USB-Geräte können mit diesem System möglicherweise nicht arbeiten.
• Das System kann Geräte der Massenspeicher-Klasse (MSC) erkennen.

Unterstützte Audioformate

Die folgenden Audioformate werden von diesem System unterstützt.

Dolby Digital, DTS, LPCM 2ch, AAC

Technische Daten

Bar-Lautsprecher (SA-CT390)

Verstärker-Abschnitt

AUSGANGSLEISTUNG (Nennwert) Front-L + Front-R: 50 W + 50 W (bei 4 Ohm, 1 kHz; THD 1%)

AUSGANGSLEISTUNG (Referenz) Front-L/Front-R: 100 W (pro Kanal bei 4 Ohm, 1 kHz)

Eingänge USB ANALOG IN TV IN OPTICAL

Ausgang HDMI OUT TV (ARC)

HDMI-Abschnitt

Anschluss Typ A (19-polig)

USB-Abschnitt

(USB)-Buchse Typ A

BLUETOOTH-Abschnitt

Kommunikationssystem BLUETOOTH-Spezifikation Version 4.2

Ausgang BLUETOOTH-Spezifikation Leistungsklasse 1

Maximaler Kommunikationsbereich Ausbreitung bei Sichtverbindung ca. 25m¹⁾

Frequenzband 2,4-GHz-Band (2,4000 GHz - 2,4835 GHz)

Modulationsverfahren FHSS (Frequenzsprung-Spektrumspreizmodulation)

Kompatible BLUETOOTH-Profile2) A2DP 1.2 (Erweitertes Audiodistributionsprofil) AVRCP 1.6 (Audio/Video-Remotesteuerungsprofil)

Unterstützte Codecs3) SBC4), AAC5)

Übertragungsbereich (A2DP) 20 Hz - 20.000 Hz (Abtastfrequenz 32 kHz, 44,1 kHz, 48 kHz)

1) Der tatsächliche Bereich hängt z.B. von folgenden Faktoren ab: Hindernisse zwischen den Geräten, Magnetfelder um einen Mikrowellenherd, statische Elektrizität, schnurlose Telefone, Empfangsempfindlichkeit, Antennenleistung, Betriebssystem, Software-Anwendung usw. 2) BLUETOOTH-Standardprofile geben den Zweck der BLUETOOTH-Kommunikation zwischen Geräten an. 3) Codec: Audiosignal-Komprimierung und Konvertierungsformat 4) Sub Band Codec 5) Advanced Audio Coding

Front-L/Front-R-Lautsprecherabschnitt

Lautsprechersystem: Vollbereich-Lautsprechersystem, akustische Aufhängung

Lautsprecher: 60 mm Konustyp

Allgemeines

Stromversorgung: Nur für die Modelle von Taiwan: 120 V Wechselspannung, 50/60 Hz. Andere Modelle: 220 V - 240 V Wechselspannung, 50/60 Hz.

Leistungsaufnahme: Ein: 45 W. Standby: 0,5 W oder weniger (Stromsparmodus) (Wenn „CTRL“ in „HDMI>“ und „BTSTB“ in „BT>“ auf „OFF“ gesetzt sind.) Standby: 2,8 W oder weniger (Wenn „CTRL“ in „HDMI>“ oder „BTSTB“ in „BT>“ auf „ON“ gesetzt sind.)

Abmessungen (B/H/T) (ca.): 900 mm × 52 mm × 121 mm (ohne Wandhalterungen), 900 mm × 121 mm × 59 mm (mit Wandhalterungen)

Gewicht (ca.): 2,2 kg

6) Das System schaltet automatisch auf Stromsparmodus, wenn keine HDMI-Verbindung und kein BLUETOOTH-Pairing-Verlauf vorhanden ist, ungeachtet der Einstellungen, die Sie für „CTRL“ in „HDMI>“ und „BTSTB“ in „BT>“ vorgenommen haben.

Subwoofer (SA-WCT390)

AUSGANGSLEISTUNG (Referenz): 100 W (pro Kanal bei 4 Ohm, 100 Hz)

Lautsprechersystem: Subwoofer-System, Bassreflex

Lautsprecher: 130 mm Konustyp

Stromversorgung: Nur für die Modelle von Taiwan: 120 V Wechselspannung, 50/60 Hz. Andere Modelle: 220 V - 240 V Wechselspannung, 50/60 Hz.

Leistungsaufnahme Ein: 20 W Standby: 0,5 W oder weniger

Abmessungen (B/H/T) (ca.) 170 mm × 342 mm × 362 mm (vertikale Installation) 342 mm × 172 mm × 362 mm (horizontale Installation)

Gewicht (ca.) 6,5 kg

Abschnitt des drahtlosen Funksenders/-empfängers

Frequenzband 2,4 GHz (2,4000 GHz - 2,4835 GHz) Modulationsverfahren FHSS (Frequenzsprung-Spektrumspreizmodulation)

Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten.

Funkfrequenzbereiche und maximale Ausgangsleistung

WLAN/BLUETOOTH

Frequenzbereich 2.400 MHz - 2.483,5 MHz Maximale Ausgangsleistung < 6,0 dBm

NFC Frequenzbereich 13,56 MHz Maximale Ausgangsleistung < 60 dBμA/m bei 10 m

Über BLUETOOTH-Kommunikation

• BLUETOOTH-Geräte sollen (bei Hindernisfreiheit) in einem Abstand von ca. 10 Metern zueinander verwendet werden. Der effektive Kommunikationsbereich kann unter folgenden Bedingungen kürzer werden.
• Wenn sich eine Person, ein Metallgegenstand, eine Wand oder ein anderes Hindernis zwischen den Geräten mit BLUETOOTH-Verbindung befindet
• Orte, an denen ein WLAN installiert ist
• In der Nähe von in Betrieb befindlichen Mikrowellenherden
• Orte, an denen andere elektromagnetische Wellen vorkommen
• BLUETOOTH-Geräte und WLAN (IEEE 802.11b/g) verwenden dasselbe Frequenzband (2,4 GHz). Bei Verwendung Ihres BLUETOOTH-Geräts in der Nähe eines Geräts mit WLAN-Funktion können elektromagnetische Störsignale auftreten. Dies kann zu niedrigeren Datenübertragungsraten, Störsignalen oder Verbindungsfehlern führen. Falls dies passiert, versuchen Sie folgende Abhilfemaßnahmen:
• Verwenden Sie dieses System mindestens 10 Meter vom WLAN-Gerät entfernt.
• Schalten Sie das WLAN-Gerät bei Verwendung des BLUETOOTH-Geräts innerhalb von 10 Metern aus.
• Installieren Sie dieses System und das BLUETOOTH-Gerät so nahe beieinander wie möglich.

Die von diesem System ausgestrahlten Funkwellen können den Betrieb einiger medizinischer Geräte beeinträchtigen. Da diese Störsignale zu Fehlfunktionen führen können, schalten Sie dieses System und das BLUETOOTH-Gerät an den folgenden Orten aus:

- In Krankenhäusern, Zügen, Flugzeugen, an Tankstellen sowie an allen Orten, wo brennbare Gase vorhanden sein können - In der Nähe von automatischen Türen oder Brandmeldern

• Dieses System unterstützt Sicherheitsfunktionen, die mit der BLUETOOTH-Spezifikation übereinstimmen, um sichere Verbindungen bei Kommunikation unter Verwendung der BLUETOOTH-Technologie sicherzustellen. Diese Sicherheit reicht jedoch abhängig von den vorgenommenen Einstellungen sowie anderen Faktoren u. U. nicht aus. Seien Sie also immer vorsichtig, wenn Sie Daten per BLUETOOTH-Technologie austauschen.
• Sony kann in keiner Weise für Schäden oder andere Verluste haftbar gemacht werden, die durch Informationslecks während des Datenaustauschs per BLUETOOTH-Technologie entstehen.
• Ein BLUETOOTH-Datenaustausch wird nicht notwendigerweise mit allen BLUETOOTH-Geräten garantiert, die dasselbe Profil wie dieses System haben.
• An dieses System angeschlossene BLUETOOTH-Geräte müssen die BLUETOOTH-Spezifikation von Bluetooth SIG, Inc. erfüllen und über ein entsprechendes Zertifikat verfügen. Selbst wenn jedoch ein Gerät die BLUETOOTH-Spezifikation erfüllt, kann es Fälle geben, in denen die Eigenschaften oder technischen Daten des BLUETOOTH-Geräts eine Verbindungsherstellung unmöglich machen oder zu abweichenden Steuerungsverfahren, Anzeigen oder Betriebsweisen führen.
• Es können Störsignale auftreten, oder der Ton kann abgeschnitten werden. Dies hängt von dem mit diesem System verbundenen BLUETOOTH-Gerät, dem Kommunikationsumfeld oder den Umgebungsbedingungen ab.
