MANUAL DE USUARIO FFK462X FAGOR

FAGOR ■ MANUAL DE INSTRUCCIONES ■ MANUEL D'UTUSATION ■ MANUAL DE INSTRUCCIONS ■ INSTRUCTION MANUAL ■ MANUAL DE INSTRUCCION ■ BEDIENUNOSANLEITUNG ■ INSTRUCTURE HANCOLEDING ■ INSTRUMENTO DE INSTRUCTIONS ■ NAYON CRIAS AND STRAIC ■ HASZNAJAT OPTIMUTATO ■ NAYON M'INTUADURIBURG ■ دستي اسXMAMAL ■ MANUAL D'INSTRUCCIONS ■ MANUAL DE INSTRUCCIONS ■ ERABILENA-ESKULIBURUA 03-11 HP420000K

b

C

d

1.3

1.4

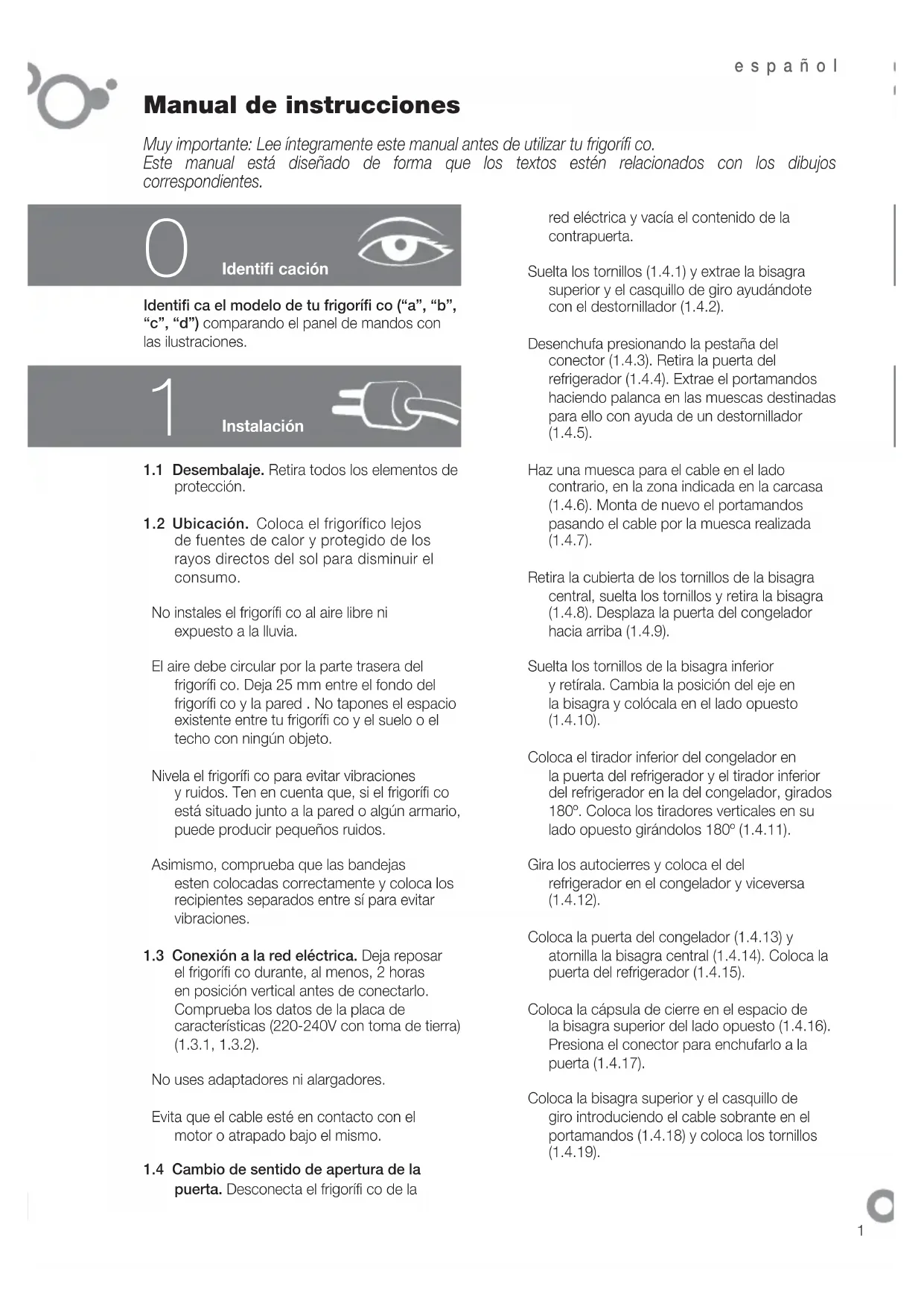

Manual de instrucciones

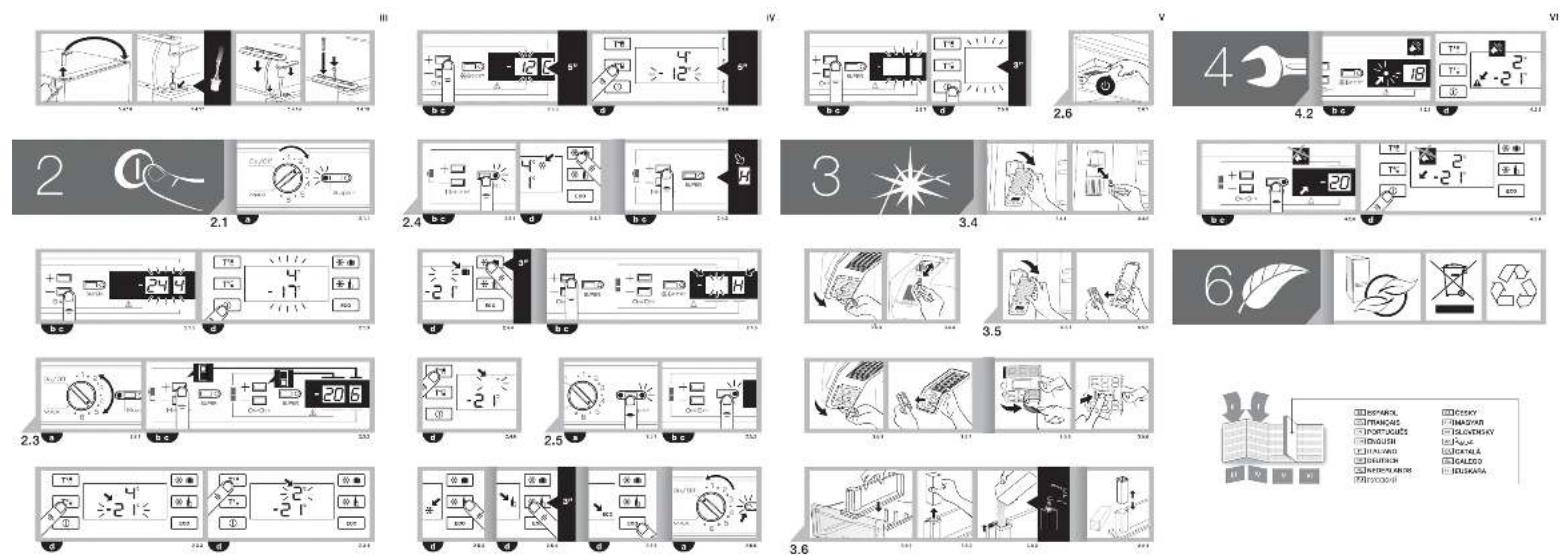

Este manual está diseñado de forma que los textos estén relacionados con los dibujos correspondientes.

Identifi cación

Identifi ca el modelo de tu frigorifi co ("a", "b", "c", "d") comparando el panel de mandos con las ilustraciones.

1

Instalación

1.1 Desembalaje. Retira todos los elementos de protección.

1.2 Ubicación. Coloca el frigorífico lejos de fuentes de calor y protegido de los rayos directos del sol para disminuir el consumo.

No instales el frigorífi co al aire libre ni expuesto a la lluvia.

El aire debe circular por la parte trasera del frigorífico. Deja 25 mm entre el fondo del frigorífico y la pared. No tapones el espacio existente entre tu frigorífico y el suelo o el techo con ningún objeto.

Nivela el frigorífi co para evitar vibraciones y ruidos. Ten en cuenta que, si el frigorífi co está situado junto a la pared o algún armario, puede producir pequeños ruidos.

Asimismo, comprueba que las bandejas esten colocadas correctamente y coloca los recipientes separados entre sí para evitar vibraciones.

1.3 Conexión a la red eléctrica. Deja reposar el frigorífi co durante, al menos, 2 horas en posición vertical antes de conectarlo. Comprueba los datos de la placa de características (220-240V con toma de tierra) (1.3.1, 1.3.2).

No uses adaptadores ni alargadores.

Evita que el cable esté en contacto con el motor o atrapado bajo el mismo.

1.4 Cambio de sentido de apertura de la puerta. Desconecta el frigorífico de la

red eléctrica y vacía el contenido de la contrapuerta.

Suelta los tornillos (1.4.1) y extrae la bisagra superior y el casquillo de giro ayudándote con el destornillador (1.4.2).

Desenchufa presionando la pestaña del conector (1.4.3). Retira la puerta del refrigerador (1.4.4). Extrae el portamandos haciendo palanca en las muescas destinadas para ello con ayuda de un destornillador (1.4.5).

Haz una muesca para el cable en el lado contrario, en la zona indicada en la carcasa (1.4.6). Monta de nuevo el portamandos pasando el cable por la muesca realizada (1.4.7).

Retira la cubierta de los tornillos de la bisagra central, suelta los tornillos y retira la bisagra (1.4.8). Desplaza la puerta del congelador hacia arriba (1.4.9).

Suelta los tornillos de la bisagra inferior y retírala. Cambia la posición del eje en la bisagra y colócala en el lado opuesto (1.4.10).

Coloca el tirador inferior del congelador en la puerta del refrigerador y el tirador inferior del refrigerador en la del congelador, girados 180°. Coloca los tiradores verticales en su lado opuesto girándolos 180° (1.4.11).

Gira los autocierres y coloca el del refrigerador en el congelador y viceversa (1.4.12).

Coloca la puerta del congelador (1.4.13) y atornilla la bisagra central (1.4.14). Coloca la puerta del refrigerador (1.4.15).

Coloca la cápsula de cierre en el espacio de la bisagra superior del lado opuesto (1.4.16). Presiona el conector para enchufarlo a la puerta (1.4.17).

Coloca la bisagra superior y el casquillo de giro introduciendo el cable sobrante en el portamandos (1.4.18) y coloca los tornillos (1.4.19).

2

Uso

2.1 Encendido del frigorífico. Gira el mando (2.1.1). Pulsa + ó — hasta que visualices un dígito en el display (2.1.2). O pulsa ① (2.1.3). Los modelos , se bloquean automáticamente, para desbloquear pulsa cualquier tecla durante 3 segundos.
2.2 Selección del recinto. En los modelos b c d el recinto refrigerador y el recinto congelador funcionan de forma independiente. En el modelo n s dos recintos funcionan de manera conjunta
2.3 Selección de temperatura. Gira el mando (2.3.1) o pulsa las teclas +, — primero del recinto congelador H y después del recinto refrigerador H (2.3.2), ó pulsa T para el recinto congelador y T para el recinto refrigerador (2.3.3, 2.3.4).

Una vez seleccionada la temperatura, en los modelos parales conocer la temperatura real pulsando durante 5 segundos las teclas + ó — (2.3.5), T° o T(2.3.6) del recinto deseado. La temperatura del recinto parpadeará.

Recomendación: Temperatura aconsejada del recinto refrigerador y del recinto congelador para alimentos ya congelados. En el caso de que quiera congelar, la temperatura recomendada es -24.

No olvides que la temperatura del interior depende de la temperatura ambiente, la ubicación y la frecuencia de la apertura.

2.4 Funciones refrigerador.

Función enfriamiento rápido: Esta función activa el refrigerador a la temperatura más fría durante 6 horas. Se recomienda activarla cuando introduzcas en el refrigerador gran cantidad de alimentos. Para activar y desactivar: Pulsa (24.1) o (2.4.2). El modelo ¿carece de esta función.

Función vacaciones: La función vacaciones es muy útil cuando no vas a usar el refrigerador en un largo periodo de tiempo, pero quieres conservar alimentos en el congelador. Con esta función, tu frigorífico mantendrá muy bajo consumo y no generará

olores en su interior. El modelo a carece de esta función.

Advertencia: Para ello, la puerta del frigorífico debe estar cerrada.

Para activar y desactivar: Pulsa las teclas +, — hasta visualizar H en el display (2.4.3) ó ✘️ durante 3 segundos (2.4.4) hasta visualizar 📄. Para desactivar repite la operación. Algunos modelos, permiten un apagado del recinto refrigerador. Pulsa las teclas + ó — (2.4.5) ó T(2.4.6), hasta que no se visualice dígito alguno.

2.5 Funciones congelador.

Función enfriamiento rápido: Esta función activa el congelador a la temperatura más fría durante 52 horas. Se recomienda activarla 24 horas antes de introducir en el congelador gran cantidad de comida. En el modelo desactivarlo 24 horas después.

Para activar y desactivar: Pulsa SUPER (2.5.1, 2.5.2) o ✗ (2.5.3).

Función quick cooling: Introduce la botella o botellas en el congelador y mantén pulsado ✦ durante unos segundos hasta visualizar el icono (2.5.4). El congelador suministrará frío durante 15 minutos, pasado este tiempo la función habrá terminado y parpadeará activando una alarma sonora durante 20 minutos. La alarma puede ser desactivada pulsando cualquier tecla. Si esta función es interrumpida por un corte de suministro eléctrico, a su regreso, la función se considera terminada y se activa la señal sonora.

Función ECO: La funcion ECO permite un sustancial ahorro de energía manteniendo el congelador a una temperatura estable. Esta función continua activada aun después de una desconexión eléctrica.

Para activar / desactivar pulsa ECO (2.5.5).

Conexión/desconexión del congelador:

Gira el mando hasta la posición ON-OFF (2.5.6). Pulsa la tecla + ó — hasta que no visualices ninguna temperatura en el display (2.5.7), ó pulsa ① durante 3 segundos (2.5.8). Al apagar el congelador se apagará también el recinto refrigerador.

2.6 Recomendaciones de uso.

- Mantén desconectado el ventilador para un mayor ahorro energético (2.6.1).

- No abras las puertas más tiempo del necesario ni metas en el frigorífico alimentos calientes. Así, conseguirás un uso más efi ciente de tu frigorífico y evitarás el aumento del consumo de energía.

- Si tu frigorífí co es NO FROST, no obstruyas las rejillas de ventilación y deja espacio entre los alimentos para que el aire circule entre ellos.

- No introduzcas en el congelador botellas con bebidas gaseosas o botellas de cristal que contengan líquido, ya que pueden reventar.

- Almacena los alimentos en recipientes herméticos para evitar que los alimentos se resequen.

- No consumas helados o alimentos muy fríos, ya que pueden producir quemaduras en la boca.

3

Mantenimiento y limpieza

3.1 Limpieza interior. Al limpiar el interior, utiliza una esponja o bayeta empapada en agua con bicarbonato para evitar la formación de olores.

En ningún caso, utilices máquinas de limpieza a vapor, disolventes o detergentes abrasivos.

3.2 Limpieza exterior. No uses máquinas de limpieza a vapor para la limpieza de las pantallas.

Es recomendable limpiar la rejilla trasera una vez al año con una aspiradora.

3.3 Limpieza de los accesorios. No son aptos para lavavajillas. Límpialos a mano con ayuda de una esponja o bayeta.

3.4 Cambio de lámpara. En caso de que se funda la lámpara: desconecta el frigorífico Retira la cubierta presionando la pestaña (3.4.1, 3.4.3), y extrae la lámpara estropeada (3.4.2, 3.4.4). Sustitúyela por otra del mismo tipo de rosca, E14, 220-240V, 15/25W ó según indicación de luminaria.

3.5 Cambio de fi Itro de carbono. El frigorífico puede incorporar un fi Itro de carbono que absorbe los olores extraños de ciertos alimentos y retiene los microorganismos (hongos y bacterias) del aire en circulación.

El fi ltro mantiene sus propiedades durante

un tiempo limitado de 6 meses. Pasado este tiempo, se recomienda cambiar por uno nuevo. Su ubicación varía en función del modelo.

Para activar fi Itro: Presiona la pestaña y retira la cubierta para acceder al fi Itro (3.5.1, 3.5.3). Separa el fi Itro de la tapa (3.5.2, 3.5.4) y retira los precintos (3.5.5).

Presiona el visor BIOFILTER hasta escuchar un leve chasquido (3.5.6) y en pocos segundos la escala de duración empezará a colorearse. Coloca el fi ltro en su ubicación original.

Mantén los fi Itros agotados y los recambios fuera del alcance del los niños; ingerirlo en grandes cantidades puede ser peligroso.

No mojes el fi Itro, ya que perderá todas sus propiedades.

3.6 S.P.A. salus per aquam (opcional)

Tu frigorífí co puede incorporar el accesorio S.P.A., que sirve para mantener un nivel constante de humedad en el recinto portaverdura y, así, evitar que se resequen los alimentos.

Se ubica en la junta de separación del cajón portaverduras (3.6.1). Se compone de un depósito con un vaso vertedor y un nivel indicativo de llenado. Cuando el S.P.A. necesite agua el nivel bajará hasta ocultarse. Extrae el vaso (3.6.2) y vierte una medida (3.6.3). El nivel puede tardar un poco en subir.

Se recomienda cambiar el fi Itro cada 2 años (3.6.4).

4

Diagnósticos

4.1 Puerta abierta. Si mantienes la puerta abierta más de 2 minutos, sonará una alarma y se apagará la luz del refrigerador. La alarma se desconecta al cerrar la puerta.

4.2 Frío insufi ciente en congelador

- Cuando la temperatura del congelador sea anormalmente alta aparecerá una alarma luminosa (4.2.1,) o el icono (4.2.2) parpadeante, y se activará a su vez una señal acústica intermitente. Pulsa SUPER

(4.2.3) o ① (4.2.4) para desactivar de forma manual la señal acústica).

- Cuando conectes por primera vez el aparato, aparecerá el icono 🔒 o la alarma luminosa estará activada, pero no sonará la alarma.

4.3 Corte de suministro eléctrico

Abre las puertas del frigorífico lo menos posible. Cuando vuelva la corriente, comprueba si los alimentos almacenados se han descongelado.

4.4 Ruidos normales en el frigorífico

Tu frigorifi co puede emitir una serie de ruidos que son normales durante su funcionamiento y por los que no debes preocuparte.

• El gas refrigerante puede producir un borboteo al circular por los circuitos.
• El compresor puede producir zumbidos y/o un ligero golpeteo, sobre todo cuando se pone en marcha.
• Las dilataciones o contracciones de los materiales utilizados pueden producir chasquidos o crujidos.
• El aire que mueve el ventilador del congelador puede generar un pequeño ruido de fondo.

No manipules el frigorífico para intentar repararlo. Llama al servicio de asistencia técnica.

Seguridad

• Mantén despejadas las rejillas de ventilación.
• Ten cuidado de no dañar el circuito de refrigeración.
• No utilices aparatos eléctricos en el interior del frigorífico, a menos que sean del tipo recomendado por el fabricante.
• No uses dispositivos mecánicos u otros medios distintos de los recomendados por el fabricante para acelerar el proceso de descongelación.
• Este aparato no está destinado al uso por parte de personas (incluidos niños) cuyas capacidades físicas, sensoriales o mentales estén reducidas o que carezcan de experiencia o conocimiento, salvo bajosupervisión o después de recibir instrucciones relativas al uso del aparato de una persona responsable de

su seguridad. Deberá supervisarse su uso por parte de los niños para evitar que jueguen con el aparato.

- Si el cable de alimentación está dañado, debe ser sustituido por el fabricante o por su servicio postventa o personal similar cualifi cado, con el fin de evitar situaciones peligrosas.

Medio ambiente

Este frigorífi co ha sido diseñado pensando en la conservación del medio ambiente.

Este aparato funciona con refrigerante R600A, que no deteriora el medio ambiente.

Respeta el medio ambiente. Utiliza las temperaturas recomendadas para cada recinto, según la función que necesites para conseguir un uso efi ciente de tu frigorífico.

Desconecta el refrigerador o activa la función vacaciones para periodos prolongados de tiempo en que no vayas a hacer uso del aparato. Reducirás el consumo y ahorrarás energía.

Evita mantener las puertas abiertas durante más tiempo del necesario, ya que supone un aumento del gasto energético.

Gestión de residuos de aparatos eléctricos y electrónicos.

El símbolo - Indica que no debe eliminarse el aparato utilizando los contenedores tradicionales para residuos domésticos.

Entrega tu frigorífi co en un centro especial de recogida.

El reciclado de electrodomésticos evita consecuencias negativas para la salud y el medio ambiente y permite ahorrar energía y recursos. Para más información, contacta con las autoridades locales o con el establecimiento donde adquiriste el frigorífico.

Funcionará correctamente entre as sigüintes temperaturas: 10°C – 43°C

4.3 Corte de fornecimento eléctrico.

Gestão de resíduos de aparelhos eléctricos e electrónicos.

2.5 Funcions del congelador.

4.4 Sorolls normals al frigorífic

Lliura el teu frigorífic en un centre especial de recollida.

Non esquezas que a temperatura do interior depende da temperatura ambiente, a ubicación e a frecuencia da apertura.

Para activar/desactivar pulsa ECO (2.5.5).

En ningún caso, utilices máquinas de limpeza a vapor, disolventes ou detergentes abrasivos.

3.2 Limpeza exterior. Non uses máquinas de limpeza a vapor para a limpeza das pantallas.

4.3 Corte de subministración eléctrica

Abre as portas do frigorífi co o menos posible. Cando volva a corrente, comproba se os alimentos almacenados se desconxelaron.

Non manipúle-lo frigorífi co para intentar reparalo. Chama ó servizo de asistencia técnica, 902 105 010.

Seguridade

Este aparato funciona con refixerante R600A, que non deteriora o medio ambiente.

Respecta o medio ambiente. Utiliza as temperaturas recomendadas para cada recinto, segundo a función que necesites para conseguir un uso efi ciente do teu frigorífico.

Xestión de residuos de aparatos eléctricos e electrónicos.

O símbolo indica que non se debe elimina-lo aparato utilizando os contedores tradicionais para residuos domésticos.

Entrega o teu frigorífi co nun centro especial de recollida.

O reciclado de electrodomésticos evita consecuencias negativas para a saúde e o medio ambiente e permite aforrar enerxia e recursos.
