Typ výrobku	Kombinovaná chladnička s mrazničkou
Značka	Fagor
Model	FFK462X
Elektrické napájení	220-240 V, uzemněná zásuvka
Chladivo	R600A
Provozní okolní teplota	10 °C až 43 °C
Doporučená teplota chladničky	4 °C
Doporučená teplota mrazničky	-19 °C (zmrazené potraviny), -24 °C (mražení)
Vnitřní žárovka	E14, 220-240 V, 15/25 W
Uhlíkový filtr	Životnost 6 měsíců, vyměnitelný
Zvlhčovač H.D.	Volitelný, nádržka s nalévací nádobkou
Funkce rychlého chlazení (chladnička)	6 hodin
Funkce rychlého chlazení (mraznička)	52 hodin (aktivovat 24 hodin předem)
Funkce dovolená	Snižuje spotřebu, mraznička aktivní
Funkce ECO	Úspora energie, stabilní teplota
Funkce rychlého chlazení nápojů	15 minut pro nápoje
Alarm otevřených dveří	Po 2 minutách, deaktivace zavřením dveří
Alarm abnormální teploty	Světelný a zvukový, manuální deaktivace
Změna směru otevírání dveří	Ano, postup popsán v návodu
Vnitřní čištění	Voda a jedlá soda, nepoužívat parní čistič
Čištění zadní mřížky	Vysavač jednou ročně

Často kladené otázky - FFK462X FAGOR

Jak nastavit teplotu chladničky a mrazničky?

Otočte ovladačem nebo stiskněte tlačítka + nebo - pro výběr teploty. Doporučená teplota je 4 °C pro chladničku a -19 °C pro mrazničku. Pro zobrazení skutečné teploty stiskněte na 5 sekund + nebo - (nebo T°) požadovaného oddílu.

Jak aktivovat funkci dovolená?

Stiskněte tlačítka + a -, dokud se na displeji nezobrazí H, nebo podržte tlačítko ✕️ po dobu 3 sekund. Tato funkce snižuje spotřebu a zároveň udržuje mrazničku aktivní. Dveře musí být zavřené.

Co dělat, když zazní alarm otevřených dveří?

Alarm zazní po 2 minutách a světlo zhasne. Stačí zavřít dveře pro deaktivaci alarmu.

Jak změnit směr otevírání dveří?

Odpojte spotřebič a vyprázdněte dveřní přihrádky. Postup: odšroubujte panty, sejměte dveře, vyměňte rukojeti a automatická zavírání, poté vše smontujte. Podrobnosti viz kapitola 1.4 návodu.

Jak vyměnit vnitřní žárovku?

Vypněte chladničku. Sejměte reflektor stisknutím jazýčku a vyměňte žárovku za stejný typ: závitová patice E14, 220-240 V, 15/25 W.

Jak čistit uhlíkový filtr a kdy ho vyměnit?

Uhlíkový filtr pohlcuje pachy a musí se vyměňovat každých 6 měsíců. Při výměně sejměte ochranu, oddělte filtr od krytu, odstraňte ochranné prvky, poté vložte nový filtr a stiskněte průhledítko, dokud neuslyšíte cvaknutí. Filtr nenamáčejte.

Co znamená alarm abnormální teploty a jak ho vypnout?

Světelný a zvukový alarm se aktivuje, pokud je teplota mrazničky abnormálně nízká. Stiskněte tlačítko SUPER nebo Ⓜ pro manuální deaktivaci zvukového alarmu. Pokud byl spotřebič právě zapojen, může se zobrazit ikona bez alarmu.

Jak používat funkci rychlého chlazení?

Pro chladničku: aktivujte ji při vkládání velkého množství potravin stisknutím příslušného tlačítka; funguje po dobu 6 hodin. Pro mrazničku: aktivujte 24 hodin před přidáním potravin; trvá 52 hodin.

Jaké jsou normální zvuky spotřebiče?

Následující zvuky jsou normální: bublání chladicího plynu, hučení kompresoru, praskání při rozpínání/smršťování a zvuk ventilátoru. Neobávejte se, pokud se nestanou abnormálními.

Jak úplně vypnout mrazničku?

Otočte ovladačem na ON-OFF nebo stiskněte + nebo -, dokud displej nezobrazí žádnou teplotu. Můžete také podržet tlačítko ① po dobu 3 sekund. Upozorňujeme, že tím vypnete i chladničku.

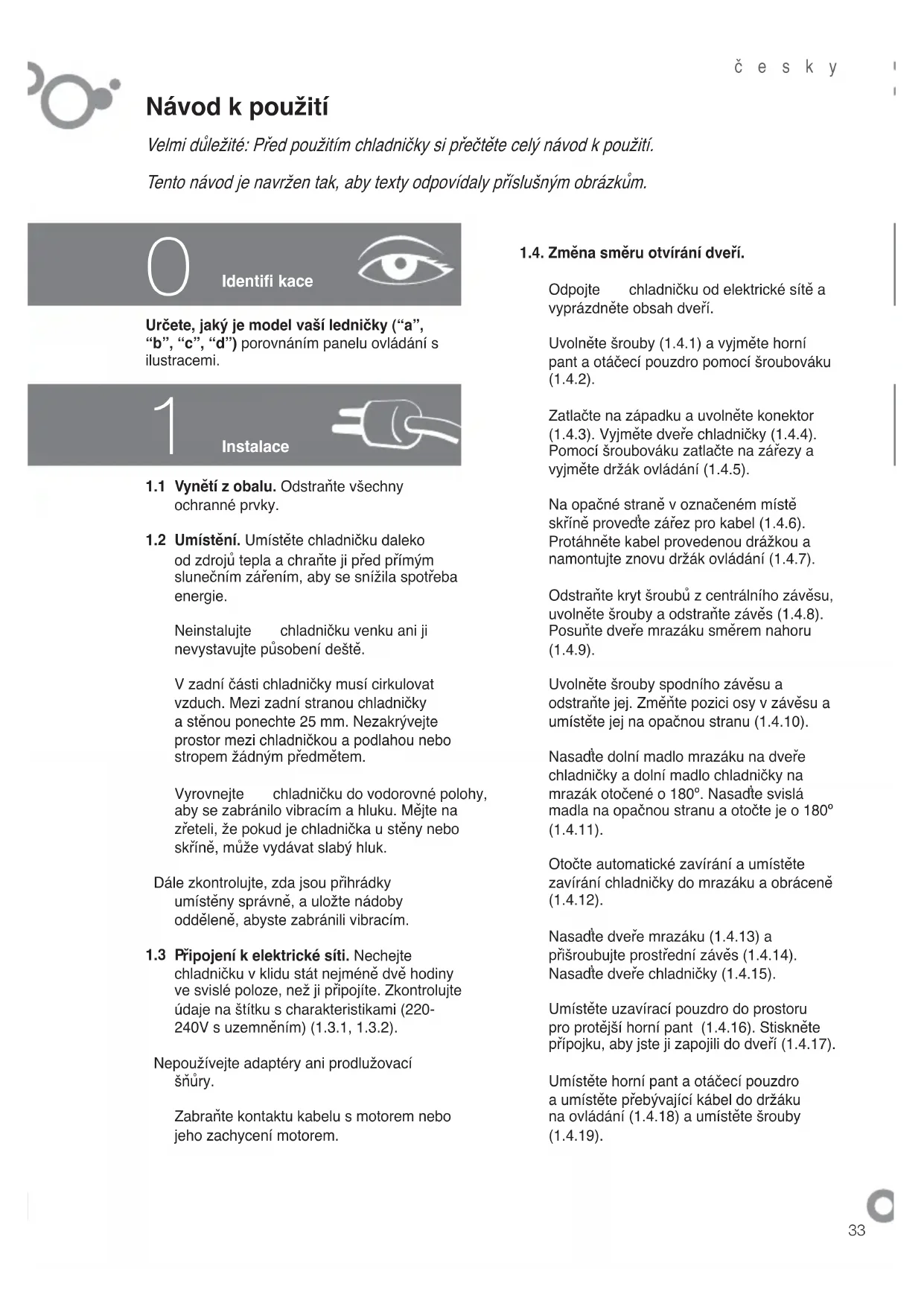

NÁVOD K OBSLUZE FFK462X FAGOR

Velmi důležité: Před použitím chladničky si přečtěte celý návod k použití.

Tento návod je navržen tak, aby texty odpovídaly příslušným obrázkům.

Identifikace

Určete, jaký je model vaší ledničky (“a”, “b”, “c”, “d”) porovnáním panelu ovládání s ilustracemi.

1

Instalace

1.1 Vynětí z obalu. Odstraňte všechny ochranné prvky. 1.2 Umístění. Umístěte chladničku daleko od zdrojů tepla a chraňte ji před přímým slunečním zářením, aby se snížila spotřeba energie.

Neinstalujte chladničku venku ani ji nevystavujte působení deště.

V zadní části chladničky musí cirkulovat vzduch. Mezi zadní stranou chladničky a stěnou ponechte 25 mm. Nezakrývejte prostor mezi chladničkou a podlahou nebo stropem žádným předmětem.

Vyrovnejte chladničku do vodorovné polohy, aby se zabránilo vibracím a hluku. Mějte na zřeteli, že pokud je chladnička u stěny nebo skříně, může vydávat slabý hluk.

Dále zkontrolujte, zda jsou příhrádky umístěny správně, a uložte nádoby odděleně, abyste zabránili vibracím.

1.3 Připojení k elektrické síti. Nechejte chladničku v klidu stát nejméně dvě hodiny ve svislé poloze, než ji připojíte. Zkontrolujte údaje na štítku s charakteristikami (220-240V s uzemněním) (1.3.1, 1.3.2).

Nepoužívejte adaptéry ani prodlužovací šňůry.

Zabraňte kontaktu kabelu s motorem nebo jeho zachycení motorem.

1.4. Změna směru otvírání dveří.

Odpojte chladničku od elektrické sítě a vyprázdněte obsah dveří.

Uvolněte šrouby (1.4.1) a vyjměte horní pant a otáčecí pouzdro pomocí šroubováku (1.4.2).

Zatlačte na západku a uvolněte konektor (1.4.3). Vyjměte dveře chladničky (1.4.4). Pomocí šroubováku zatlačte na zářezy a vyjměte držák ovládání (1.4.5).

Na opačné straně v označeném místě skříně proveďte zářez pro kabel (1.4.6). Protáhněte kabel provedenou drážkou a namontujte znovu držák ovládání (1.4.7).

Odstraňte kryt šroubů z centrálního závěsu, uvolněte šrouby a odstraňte závěs (1.4.8). Posuňte dveře mrazáku směrem nahoru (1.4.9).

Uvolněte šrouby spodního závěsu a odstraňte jej. Změňte pozici osy v závěsu a umístěte jej na opačnou stranu (1.4.10).

Nasaďte dolní madlo mrazáku na dveře chladničky a dolní madlo chladničky na mrazák otočené o 180°. Nasaďte svislá madla na opačnou stranu a otočte je o 180° (1.4.11).

Otočte automatické zavírání a umístěte zavírání chladničky do mrazáku a obráceně (1.4.12).

Nasaďte dveře mrazáku (1.4.13) a přišroubujte prostřední závěs (1.4.14). Nasaďte dveře chladničky (1.4.15).

Umístěte uzavírací pouzdro do prostoru pro protější horní pant (1.4.16). Stiskněte přípojku, abyste ji zapojili do dveří (1.4.17).

Umístěte horní pant a otáčecí pouzdro a umístěte přebývající kabel do držáku na ovládání (1.4.18) a umístěte šrouby (1.4.19).

2

Použití

2.1 Zapnutí chladničky. Otočte ovladačem (2.1.1). Stiskněte + nebo —, dokud se na displeji nezobrazí nějaké číslo (2.1.2). Nebo stiskněte ① (2.1.3). Modely d se automaticky zablokují, pro jejich odblokování stiskněte jakékoliv tlačítko po dobu 3 vteřin. 2.2 Volba oddělení. U modelů b c d funguje chladící obvod a mrazící obvod nezávisle na sobě. U modelů fungují oba obvody společně. 2.3 Volba teploty. Otočte ovladačem (2.3.1). Stiskněte klávesy +, — nejdříve u mrazícího obvodu a následně u chladícího obvodu (2.3.2), nebo stiskněte T pro mrazící obvod a T pro chladící obvod (2.3.3, 2.3.4).

Po zvolení teploty můžete u modelů zjistit skutečnou teplotu tak, že stisknete po dobu 5 vteřin tlačítka + nebo — (2.3.5), T° nebo T° (2.3.6) požadovaného obvodu. Teplota obvodu bude blikat.

Doporučení: Doporučená teplota pro již zmrazené potraviny je u oddělení chladničky 4 °C a u oddělení mrazáku -19 °C. V případě, že si přejete zmrazovat, je doporučená teplota -24 °C.

Nezapomeňte, že teplota uvnitř závisí na teplotě okolí, umístění a četnosti otvírání dveří.

2.4 Funkce chladničky.

Funkce rychlého zchlazení: Tato funkce aktivuje ledničku na nejnižší teplotu na dobu 6 hodin. Doporučuje se ji aktivovat, když do ledničky vložíte větší množství potravin. Pro aktivování a deaktivování: Stiskněte (2.4.1) nebo (2.4.2). U modelu tato funkce chybí.

Funkce „dovolená“: Funkce dovolená je velmi užitečná, pokud nebudete ledničku používat po delší dobu, ale chcete uchovat potraviny v mrazáku. S touto funkcí vaše lednička bude mít velmi nízkou spotřebu a nebudou se tvořit uvnitř zápachy. U modelu tato funkce chybí.

⚠ Upozornění: Dveře chladničky musejí být při této funkci zavřené.

Pro aktivaci a deaktivaci: Stiskněte tlačítka +, — dokud se neobjeví na displeji (2.4.3) nebo podržte 3 vteřiny (2.4.4), dokud se neobjeví. Pro deaktivaci opakujte operaci. U některých modelů je možné vypnout chladící obvod. Stiskněte tlačítka + nebo — (2.4.5) nebo T (2.4.6), dokud se nezobrazí nějaké číslo.

2.5 Funkce mrazáku

Funkce rychlého zmrazení: Touto funkcí se aktivuje mrazák na nejchladnější teplotu po dobu 52 hodin. Doporučuje se ji aktivovat o 24 hodin dříve, než vložíte do mrazáku velké množství potravin. U modelu ji deaktivujte po 24 hodinách.

Pro aktivaci a deaktivaci: Stiskněte (2.5.1, 2.5.2) nebo ✉ (2.5.3).

SUPER

Funkce quick cooling: Vložte láhev nebo láhve do mrazáku a držte stisknuté ✦ po dobu několika vteřin, dokud se neobjeví ikona (2.5.4). Mrazák bude dále mrazit po dobu 15 minut, po této době funkce skončí a bude blikat a aktivuje se zvukový alarm po dobu 20 minut. Alarm lze deaktivovat stisknutím jakékoliv klávesy. Pokud se tato funkce přeruší odpojením dodávky elektrického proudu, při opětovném zapojení elektřiny bude funkce považovaná za skončenou a zaktivuje se zvukový signál.

Funkce ECO: Funkce ECO umožňuje důležitou úsporu energie tím, že udržuje mrazák na stabilní teplotě. Tato funkce je aktivní i po odpojení elektřiny.

Pro aktivování / deaktivování stiskněte ECO (2.5.5).

Zapnutí / vypnutí mrazáku: Otočte ovladačem do polohy ON-OFF (2.5.6). Stiskněte tlačítko + nebo —, dokud nebude displej bez zobrazené teploty (2.5.7) nebo stiskněte ① po dobu 3 vteřin (2.5.8). Po vypnutí mrazáku se také vypne chladící obvod.

2.6 Doporučení pro použití.

• Pokud chcete ušetřit energii, vypněte ventilátor (2.6.1).
• Neotvírejte zbytečně dveře ani nevkládejte do chladničky teplé potraviny. Tak dosáhnete účinnější funkce chladničky a zabráníte zvýšené spotřebě energie.
• Pokud je vaše chladnička typu „NO FROST“, nezakrývejte mřížky větrání a

nechejte mezi potravinami volný prostor, aby mezi nimi mohl cirkulovat vzduch.

• Nevkládejte do mrazáku láhve se sycenými nápoji ani skleněné láhve s tekutinami, protože mohou prasknout.
• Skladujte potraviny v uzavřených nádobách, abyste zabránili jejich vysušení.
• Nekonzumujte zmrzlinu ani jiné potraviny velmi studené, protože mohou způsobit popáleniny v ústech.

Údržba a čištění

3.1 Čištění vnitřního prostoru. Při čištění vnitřního prostoru používejte houbičku nebo hadřík namočený ve vodě se sodou, abyste zabránili vzniku zápachu.

Nikdy nepoužívejte přístroje pro parní čištění, rozpouštědla ani abrazivní čisticí prostředky.

3.2 Čištění vnějšího povrchu. Pro čištění displejů nepoužívejte přístroje pro parní čištění.

Doporučuje se jednou ročně očistit zadní mřížku vysavačem.

3.3 Čištění příslušenství. Příslušenství není určeno pro mytí v myčce. Čistěte je ručně pomocí houbičky nebo hadříku.

3.4 Výměna žárovky. V případě, že se spálí lampa: odpojte ledničku. Odstraňte kryt tak, že zatlačíte na páčku (3.4.1, 3.4.3) a vyjměte pokaženou žárovku (3.4.2, 3.4.4). Nahraďte ji jinou se stejným typem závitu, E14, 220-240V, 15/25W nebo podle popisu osvětlení.

3.5 Výměna uhlíkového filtru. Chladnička může být vybavena uhlíkovým filtrem, který pohlcuje pachy určitých potravin a zachytává mikroorganismy (plísně a bakterie) v cirkulujícím vzduchu.

Filtr si uchovává své vlastnosti po omezenou dobu 6 měsíců. Po uplynutí této doby se doporučuje vyměnit jej za nový. Umístění filtru závisí na modelu spotřebiče.

Aktivace filtru: Stiskněte západku a odstraňte kryt pro přístup k filtru (3.5.1, 3.5.3). Oddělte filtr od víka (3.5.2, 3.5.4) a odstraňte ochranné prvky (3.5.5).

Stiskněte průzor BIOFILTER, až se ozve lehké cvaknutí (3.5.6), a za několik sekund

se stupnice trvanlivosti začne zbarvovat. Umístěte filtr do původní polohy.

⚠ Udržujte použité a náhradní filtry mimo dosah dětí. Požití ve velkém množství může být nebezpečné.

Nenamáčejte filtr, protože by ztratil své vlastnosti.

3.6 S.P.A. salus per aquam (volitelné)

Vaše chladnička může obsahovat příslušenství S.P.A., které slouží pro udržování stálé úrovně vlhkosti v oddělení pro skladování zeleniny, a tím zabraňuje vysušení potravin.

Je umístěný na těsnění oddělení krabice na zeleninu (3.6.1). Skládá se z nalévací nádobky a indikátoru hladiny naplnění. Když S.P.A. bude potřebovat více vody, hladina klesne, dokud nezmizí úplně. Vyjměte nádobku (3.6.2) a nalejte jednu odměrku (3.6.3). Chvíli může trvat, než se hladina opět zvýší.

Doporučuje se měnit filtr každé 2 roky (3.6.4).

4

Diagnostika

4.1 Otevřené dveře. Pokud ponecháte dveře otevřené déle než 2 minuty, ozve se alarm a světlo v chladničce zhasne. Alarm se vypne při zavření dveří.

4.2 Nedostatečné chlazení v mrazničce

• Pokud bude teplota v mrazničce příliš vysoká, spustí se světelný alarm (4.2.1) nebo bude blikat ikona (4.2.2) a zároveň se aktivuje přerušovaný akustický signál. Stiskněte tlačítko S (4.2.8) nebo ① (4.2.4), abyste manuálně deaktivovali akustický signál.
• Při prvním zapojení spotřebiče se objeví ikona 🚠 nebo se aktivuje světelný alarm, ale akustický signál se neozve.

4.3 Přerušení dodávky proudu

V případě přerušení dodávky proudu otevírejte dveře chladničky co nejméně. Po obnovení dodávky proudu zkontrolujte, zda se uložené potraviny nerozmrazily.

4.4 Normální zvuky chladničky

Chladnička může během provozu vydávat různé zvuky, které jsou normální a nemusejí vás znepokojovat.

• Chladicí plyn může při oběhu v obvodech bublat.
• Kompresor může bzučet a/nebo lehce klepat, zejména při startu.
• Roztahování a stahování použitých materiálů může způsobit vrzání nebo praskání.
• Vzduch, který pohání ventilátor mrazničky, může vyvolávat slabý hluk.

Nemanipulujte s chladničkou, pokud jde o opravu. Volejte technický servis.

5

Bezpečnost

• Udržujte větrací mřížky volné.
• Budte opatrní, abyste nepoškodili chladící obvod.
• Nepoužívejte elektrické přístroje uvnitř chladničky, pokud je nedoporučil výrobce.
• Pro urychlení rozmrazování nepoužívejte mechanické ani jiné prostředky, které nejsou doporučené výrobcem.
• Tento přístroj nesmějí používat osoby (včetně dětí) se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo s nedostatečnými zkušenostmi či znalostmi, pokud nejsou pod dohledem nebo nejsou řádně poučené o používání spotřebiče osobou odpovědnou za jejich bezpečnost. Nedovolte dětem, aby spotřebič používaly jako hračku.
• Pokud je napájecí kabel poškozený, je třeba jej nechat vyměnit u výrobce nebo v jeho poprodejním servisním středisku, popř. jinou kvalifikovanou osobu, aby se zabránilo nebezpečným situacím.

Životní prostředí

Tato chladnička byla navržena s ohledem na ochranu životního prostředí.

Tento spotřebič pracuje s chladivem R600A, které nepoškozuje životní prostředí.

Respektujte životní prostředí. Používejte teploty doporučené pro jednotlivá oddělení v závislosti na příslušné funkci, abyste dosáhli účinného provozu chladničky.

Nebudete-li spotřebič po delší dobu používat, odpojte jej od přívodu elektrické energie nebo zapněte funkci „dovolená“. Snížíte tak spotřebu a ušetříte energii.

Nenechávejte dveře zbytečně otevřené, protože se tak zvyšuje spotřeba energie.

Zpracování odpadu z elektrických a elektronických přístrojů.

Symbol 🚙️ upozorňuje, že se přístroj nesmí vyhazovat do tradičních kontejnerů na domácí odpad.

Odevzdejte chladničku ve speciální sběrně.

Recyklace elektrospotřebičů brání negativním dopadům na zdraví a životní prostředí a šetří energii a prostředky.

Požadujete-li další informace, obraťte se na místní úřady nebo na prodejnu, kde jste chladničku zakoupili.

Blíže na www.elektrowin.cz.

Hlučnost: 42 dB(A), re 1pW

Návod k použití

Identifikujte model vaší chladničky ("a", "b", "c", "d"), porovnáním ovládacího panelu s ilustracemi.

1

Instalace

Neinstalujte chladničku venku ani ji nevystavujte dešti.

Nepoužívejte adaptéry ani prodlužovací kabely.

Uvolněte šrouby (1.4.1) a odeberte horní pant a otočné pouzdro pomocí šroubováku (1.4.2).

Zatlačte na západku a uvolněte konektor (1.4.3). Vyjměte dveře chladničky (1.4.4). Pomocí šroubováku zatlačte na zářezy a vyjměte držák ovládání (1.4.5).

Na opačné straně v označeném místě skříně udělejte zářez pro kabel (1.4.6). Protáhněte kabel vytvořenou drážkou a namontujte znovu držák ovládání (1.4.7).

Uvolněte šrouby spodního závěsu a odstraňte jej. Změňte polohu osy v závěsu a umístěte jej na opačnou stranu (1.4.10).

Nasaďte spodní držadlo mrazničky na dveře chladničky a spodní držadlo chladničky na mrazničku otočené o 180°. Nasaďte svislá držadla na opačnou stranu a otočte je o 180° (1.4.11).

Otočte automatické zavírání a umístěte zavírání chladničky do mrazničky a obráceně (1.4.12).

Nasaďte dveře mrazničky (1.4.13) a přišroubujte prostřední závěs (1.4.14). Nasaďte dveře chladničky (1.4.15).

Umístěte uzavírací krytku do prostoru pro protilehlý horní pant (1.4.16). Stiskněte přípojku, abyste ji zapojili do dveří (1.4.17).

Doporučení: Doporučená teplota je v chladicím oddělení a v mrazicím oddělení pro zmrazené potraviny. Pokud chcete potravinu zmrazit, doporučená teplota je -24 °C.

⚠️ Varování: Za tímto účelem musí zůstat dveře chladničky zavřené.

Funkce rychlého chlazení: Vložte láhev nebo láhve do mrazničky a držte stisknuté tlačítko ✉ po dobu několika sekund, dokud se nezobrazí ikona (2.5.4). Mraznička bude dále mrazit po dobu 15 minut, po uplynutí této doby funkce skončí, bude blikat a aktivuje se zvukový alarm po dobu 20 minut. Alarm je možné deaktivovat stisknutím jakékoli klávesy. Pokud se tato funkce přeruší odpojením dodávky elektrického proudu, při opětovném zapojení elektřiny bude funkce považována za skončenou a aktivuje se zvukový signál.

používání vaší chladničky a zabráníte zvýšení spotřeby energie.

- Nedávejte do mrazničky láhve s perlivými nápoji ani skleněné láhve s tekutinami, mohly by prasknout.

- Uskladňujte potraviny v hermeticky uzavřených nádobách, abyste zabránili jejich vysušení.

4.3 Přerušení dodávky elektřiny.

Nemanipulujte s chladničkou při pokusech o opravu. Volejte technický servis.

Bezpečnost
