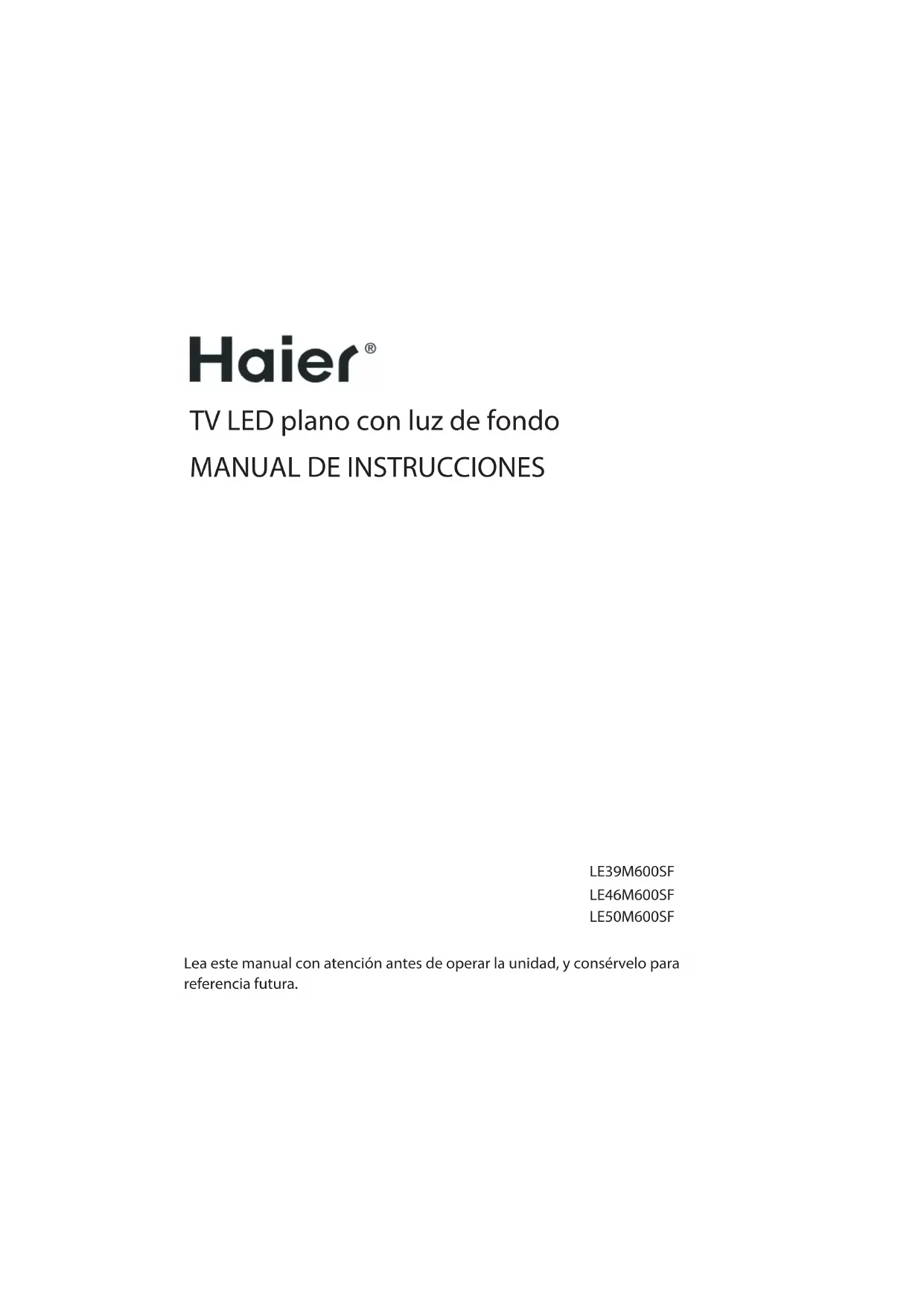

MANUAL DE USUARIO LE46M600SF HAIER
DULea este manual con atención antes de operar la unidad, y consérvelo para
TV LED plano con luz de fondo
17 MENÚ CHANNEL 18Sintonía automática (DVB-T) 18Sintonía automática (DVB-C) 19Sintonización manual de DTV (DVB-T)Sintonización manual de DTV (DVB-C) 20
Información importante
01 Seguridad y advertencias
Advertencias y precauciones
Características principales Instrucciones sobre el montaje del soporte base 02 Introducción
7 Pautas de instalación para el montaje en pared Panel frontal
Conexiones posteriores AV
Conexión de su TV Interfaz común
14 Mando a distancia 03 Mando a distancia
Contenido ContenidoInserte las baterías en el mando a distancia 15 ES-1 Manual de instrucciones para TV LED plano con luz de fondo Sintonía automática (DVB-S2) 19 Función PVR
25 Preparativos para la grabación de un programa 25 Grabación de un programa 26 Reproducir la grabación 26 Función Timeshift (desplazamiento temporal) 27 Seleccione el programa que desea grabar 27 Formato de almacenamiento de la unidad USB 27 Grabación de una emisión de TDT en pausa en el dispositivo de almacenamiento USB 27 Limitaciones de la función Timeshift 28 Reproductor USB 29
Solución de problemas
05 Solución de problemas
Especificaciones 34 Guía de utilización del MHL 30
MENÚ DE OPCIONES MENÚ DE BLOQUEO MENÚ EPG (Guía electrónica de programación) 24
23 Sintonización manual de ATV 22 Editar programas 22 Información sobre IC: (opcional) 23
MENÚ DE IMAGEN 23 DVB-S2 20
20 Primera vez que se instalaGestión de satélitesEdición de programasInformación de la señalInformación CIEPG (Guía Electrónica de programación) 20
22Gracias por comprar este TV LED LCD de 39"/46"/50". Esta guía le ayudará a instalar y a comenzar a usar su
En principio, verifique los contenidos de su caja con la siguiente lista . LEA TODAS LAS INSTRUCCIONES ANTES DE USAR SU TELEVISOR Y GUÁRDELAS PARA CONSULTAS FUTURAS.PRECAUCIÓN
¡Ahora puede comenzar!
01 SEGURIDAD Y PRECAUCIONES SEGURIDAD Y PRECAUCIONES BIENVENIDO TV LED LCD Digital de 39”
Full HD 1080P Mando a distancia
2 baterías AAA Manual de instrucciones
Guía rápida de inicio
Cable MHL (opcional)
Conector MHL(opcional)
INFORMACIÓN IMPORTANTE RIESGO DE DESCARGA ELÉCTRICA NO ABRIR PRECAUCIÓN PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA. NO RETIRE LA CUBIERTA (O LA PARTE POSTERIOR).
NO CONTIENE PIEZAS INTERNAS QUE EL USUARIO PUEDA REPARAR. ANTE CUALQUIER PROBLEMA,
ES Manual de instrucciones para TV LED plano con luz de fondo ES-2 TV LED LCD Digital de 46”
Full HD 1080P Mando a distancia
2 baterías AAA Manual de instrucciones
Guía rápida de inicio
Cable MHL (opcional)
Conector MHL(opcional)
TV LED LCD Digital de 50”
Full HD 1080P Mando a distancia
2 baterías AAA Manual de instrucciones
Guía rápida de inicio
Cable MHL (opcional)
Conector MHL(opcional)AVISO DE SEGURIDAD Precaución: Para reducir el riesgo de descarga
eléctrica, no retire la cubierta ni la parte trasera.
No hay partes utilizables por el usuario en el
Para el servicio técnico, consulte al personal
Precaución: Para evitar peligro de incendios o
descargas eléctricas, no exponga el aparato a la
lluvia o la humedad.
No exponga el producto al agua (goteo o
salpicaduras), ni coloque objetos llenos de
líquido, tales como jarrones, sobre el aparato.
Mantenga el producto alejado de la luz solar
directa y de fuentes de calor como radiadores o
No obstruya los orificios de ventilación.
Las ranuras y orificios del aparato sirven para su
ventilación. Los orificios nunca deben estar
obstruidos colocando el producto sobre un
cojín, sofá, u otra superficie similar.
No coloque el producto sobre un carrito,
trípode, soporte o mesa, inestables. El aparato
podría caer, produciendo posibles daños o
Nunca coloque objetos pesados o afilados
sobre el panel o el marco.
Desenchufe la alimentación de la toma de
corriente cuando no se utilice el aparato.
Se debe prestar atención a los aspectos
medioambientales sobre la eliminación de la
PRECAUCIÓN: Un volumen excesivo en el
sonido de los auriculares puede causar pérdida
Atención: Para evitar lesiones originadas por la
caída del producto,asegúrese de colocar el
producto correctamente sobre una superficie
PRECAUCIÓN: Cuando el aparato se encuentre
afectado por cargas electroestáticas, puede
tener fallos de funcionamiento y necesitará ser
reiniciado por el usuario.
Este símbolo significa que este producto no se
debe eliminar junto con el resto de desechos
domésticos, según la U.E. Para evitar perjuicios
sobre el medioambiente o la salud humana,
causados por la eliminación descontrolada de
residuos, recíclelo con responsabilidad,
promoviendo la reutilización sostenible de los
recursos materiales. Para deshacerse de su
aparato usado, por favor, utilice los sistemas de
recogida o contacte con el distribuidor al cual
compró el producto. Ellos pueden recoger el
producto para reciclarlo sin riesgos para el
SEGURIDAD Y PRECAUCIONES ES-3 Manual de instrucciones para TV LED plano con luz de fondoDim:515*320mm(不包括底座）
Para el funcionamiento de este televisor se
utiliza alto voltaje. No retire la cubierta
posterior de su aparato. Para servicio técnico,
consulte al personal cualificado.
Para evitar peligro de incendio o descarga
eléctrica, no exponga el televisor a la lluvia
No deje caer ni introduzca objetos en las
aberturas ni ranuras de la cubierta del
televisor. Nunca derrame ningún tipo de
líquido sobre el televisor.
No obstruya los orificios de ventilación de la
cubierta posterior. Una ventilación adecuada
es esencial para evitar el fallo de los
componentes eléctricos.
Evite que el cable de alimentación quede
atrapado bajo el televisor.
Nunca se suba, ni se apoye, ni empuje
bruscamente el televisor o su soporte. Debe
prestar especial atención a los niños. Si cayera,
podría causar serias lesiones.
No coloque su televisor sobre un carrito, soporte,
estantería, o mesa, inestables. Si cayera podría
causar serias lesiones personales y daños al
Cuando el televisor no se vaya a usar durante un largo
período de tiempo, es recomendable desconectar el
cable de alimentación de la toma de corriente.
Si el televisor se va a incorporar a un
compartimento o un lugar cerrado, se deben
mantener unas distancias mínimas. La
acumulación de calor puede reducir la vida útil de
su televisor y también puede ser peligroso.
ADVERTENCIAS Y CUIDADOS Distancias mínimasSEGURIDAD Y PRECAUCIONES ES Manual de instrucciones para TV LED plano con luz de fondo ES-4INSTALACIÓN PRECAUCIÓN *Coloque el TV en la estancia donde la luz no incida directamente sobre la pantalla.*La oscuridad total o los reflejos en la imagen en pantalla pueden causar fatiga ocular. Se recomienda una iluminación tenue e indirecta para un visionado cómodo. *Deje suficiente espacio entre el TV y la pared para permitir la ventilación.*Evite los lugares excesivamente calurosos para evitar posibles daños en la cubierta o fallo prematuro de los componentes. *No obstruya los orificios de ventilación durante el uso del TV. Parámetros principales
Características principales
Conexión HDMI y Euroconector;
Sonido Estéreo NICAM; 5 3 Función "TIME SHIFT" de desplazamiento en la emisión;Alta luminosidad, amplio Ángulo de visión2 Se puede utilizar como Televisor, dispositivo de visualización, pantalla de PC;1 PanelPAL/SECAM/MPEG2/MPEG4/H.26439"Entrada de video por Componentes >=400Entrada de vídeo Compuesto Nunca manipule ningún componente interno del TV ni cualquier otro control de ajuste que no se mencione en este manual. Todos los TV LED son equipos eléctricos de alta tensión.Cuando limpie el polvo o cualquier gota de agua en la PANTALLA o carcasa, o alrededor de los botones o conectores, debe desconectar el cable de alimentación del conector de alimentación.Limpie el TV con un paño suave y seco, libre de polvo.Durante las tormentas eléctricas, desconecte el cable de alimentación y el cable de la antena para evitar daños al TV y a otros dispositivos que estén conectados al mismo.Todas las reparaciones al TV deben efectuarse por personal de servicio cualificado en estas tareas. 02 INTRODUCCIÓN Sistemas de TV Sistema de Señal de Vídeo Tensión de alimentaciónDefinición horizontal (líneas de TV)INTRODUCCIÓNPAL-B/G, I, D/KSECAM-B/G, D/K, LAC 100-240V 50/60HzConsumo de energía 78 W Consumo de energía en modo tandbyPotencia de salida de Audio ≤0.50W2 x 10WSeñal de entrada1 RGB(PC) analógico, 1 PC audio2 Interfaces multimedia de alta definición (HDMI)/ 1 MHL1 entrada de compuesto1 Entrada de video por componentes1 entrada de euroconector 1 CI
1 USB1 Entrada de AntenaSeñal de salida1 Auriculares1 COAXIAL1 salida de euroconector >=350ES-5 Manual de instrucciones para TV LED plano con luz de fondo 46" 50"100 W 120 WDVB-T,DVB-C5000(DVB-S2), 510 (DTV),100 (ATV)Número de canales en memoria1 entrada de LNBMODOS SOPORTADOS PC
RESOLUCIÓN Frecuencia V.(Hz) Frecuencia H.(KHz)
INTRODUCCIÓN ES Manual de instrucciones para TV LED plano con luz de fondo ES-6
66.64ES-7 Manual de instrucciones para TV LED plano con luz de fondo
Instrucción sobre el montaje del soporte base
1. Coloque el TV con la pantalla hacia abajo
sobre una superficie plana. Utilice una tela para
protegerlo. Coloque el pilar de la base de soporte
sobre la parte inferior del TV.
2. Fije el fondo girando el tornillo fuertemente
NOTAS DE INSTALACIÓN Ubique el TV en una habitación en donde la luz no le refleje directamente sobre la pantalla. La
oscuridad total o un reflejo en la pantalla pueden provocar cansancio en la vista. Se
recomienda iluminación suave e indirecta para una visión cómoda.
Deje espacio suficiente entre el TV y la pared a fin de permitir ventilación.
Atención: El pie de esta TV no es posible rotarlo.
Evite ubicaciones excesivamente calurosas para prevenir un posible daño a la carcasa o un
fallo prematuro de los componentes.
INTRODUCCIÓNManual de instrucciones para TV LED plano con luz de fondo ES-8
ES INSTRUCCIONES DE INSTALACIÓN PARA EL MONTAJE EN PARED
1. Coloque el Televisor LED LCD sobre una
sobre el frente de la pantalla para protegerla de cualquier daño.
superficie sólida. Por favor, coloque algún material suave
2. Utilice los cuatro tornillos suministrados para fijar el TV sobre el soporte de pared del TV
(no incluido), por medio de los cuatro orificios estándar VESA de la parte posterior del televisor.
Este televisor puede montarse en pared de la siguiente manera:
INTRODUCCIÓN M6X8 M6X8
M6X8 M6X8 200mmConexiones posteriores/laterales(39",50")
Sensor del mando a distancia
BRON Muestra el menú fuente de entrada. MENU Muestra el MENÚ principal. 3
4 CH+/CH-En el modo TV, pulse CH+ o CH- para cambiar el canal de arriba abajo.En MENU, pulse CH+ o CH- para seleccionar las opciones. STANDBY 2 VOL+/VOL-Ajusta el nivel del sonido.En MENU, ajuste la opción que seleccionó. 5
entrada Fuente de alimentación CA 6 SALIDA DE AUDIO DIGITAL (COAXIAL)L/R audio VIDEO
ES Manual de instrucciones para TV LED plano con luz de fondo ES-10INTRODUCCIÓN Conexión con su TV Haier(39",50")
Video, reproductor DVD u otro
aparato con YPbPr/YCbCr
Equipos de Audio/Video
con conectores HDMI Video, reproductor DVD u
otro aparato con CVBS/S-Video
RY W CAUTION RISK OF ELECTRIC SHOCK !
SCARTLNB IN ES-11 Manual de instrucciones para TV LED plano con luz de fondoINTRODUCCIÓN Conexión con su TV Haier(46")
Video, reproductor DVD u otro
aparato con YPbPr/YCbCr
Equipos de Audio/Video
con conectores HDMI Video, reproductor DVD u
otro aparato con CVBS/S-Video
Manual de instrucciones para TV LED plano con luz de fondo ES-12
ES RY W R F VGA PC AUDIO COMMON INTERFACE(CI)HEADPHONEHDMI1(ARC)HDMI2/MHLUSBGRB RWVIDEO/Y Pb Pr L RDIGITAL AUDIO OUTPUT (COAXIAL)SCARTLNB INConexión de un reproductor de DVD/receptor
decodificador de cable o satelital/consola de
juegos/PC u ordenador portátil.
Hay varias opciones para conectar un reproductor de
DVD/receptor decodificador de cable o satelital/consola
de juegos/PC u ordenador portátil a su TV.
Opción 1 SCART Conecte un cable SCART (no incluido) de la conexión
SCART en el TV al reproductor de DVD/receptor de
decodificador de cable , o consola de juegos.
Para seleccionar el dispositivo conectado con el
cable SCART, pulse el botón SOURCE en el mando a
distancia y utilice las teclas ▼▲ para seleccionar SCART,
y pulse el botón OK.
Nota: El TV estará en conexión SCART por defecto cuando
Opción 2 HDMI Si el dispositivo que desee conectar al TV está
encendido, apáguelo primero.
Conecte un cable HDMI (no incluido) de la conexión
HDMI en el TV al reproductor de DVD/receptor de cable ,
o consola de juegos.
Encienda el dispositivo que recién ha conectado al
Para seleccionar el dispositivo conectado con el cable
HDMI, pulse el botón SOURCE en el mando a distancia y
utilice las teclas ▼▲ para seleccionar HDMI, y pulse el
Opción 3 AV Audio Visual
(amarillo/blanco/rojo)
Asegúrese de que tanto el TV como el dispositivo
estén apagados antes de realizar la conexión.
Conecte los cables AV (no incluidos) de las
conexiones de vídeo (amarillo) y de audio (blanco, rojo)
en el TV al reproductor de DVD o a la consola de juegos,
Para seleccionar el dispositivo conectado con el cable
AV, pulse el botón SOURCE en el mando a distancia y
utilice las teclas ▼▲ para seleccionar AV, y pulse el botón
(verde/azul/rojo) + (blanco/rojo)
Asegúrese de que tanto el TV como el dispositivo
estén apagados antes de realizar la conexión.
Conecte los cables (no incluidos) de las conexiones
COMPONENT IN (entrada de componente) Y, Pb, Pr
(verde, azul, rojo) y L-Audio-R (blanco, rojo) en el TV al
reproductor de DVD o a la consola de juegos, etc.
Para seleccionar el dispositivo conectado con el
cable COMPONENT, pulse el botón SOURCE en el mando
a distancia y utilice las teclas ▼▲ para seleccionar
y pulse el botón OK.
Opción 5 VGA (Sub-D de 15 pines)
Conecte un cable VGA (no incluido) de la conexión
VGA en el TV a PC/ordenador portátil.
Para seleccionar el PC/ordenador portátil conectado
con el cable VGA, pulse el botón SOURCE en el mando a
distancia y utilice las teclas
▼▲ para seleccionar PC, y
Nota: VGA es sólo vídeo. Para tener audio desde su
PC/ordenador portátil, necesita conectar un cable por
separado desde PC Audio (ficha de 3,5 mm) hasta la
conexión para auriculares en su PC/ordenador portátil
Opción 6 USB La mayoría de las memorias USB pueden conectarse a
su TV, y algunas cámaras digitales también pueden
Conecte la memoria USB (no incluida) o un cable USB
(no incluido) al TV.
Para seleccionar el USB conectado al TV, pulse el
botón SOURCE en el mando a distancia y utilice las teclas
▼▲ para seleccionar USB, y pulse el botón OK.
Nota 1: Sólo archivos *.jpg y *.mp3 funcionarán; no se
garantiza el funcionamiento de otro tipo de archivos y
puede que estos no funcionen.
Nota 2: Los iPhones y iPods de Apple no son compatibles
Nota 3: Cuando conecte cualquier dispositivo a la
conexión USB, mantenga la longitud del cable USB tan
corta como sea posible.
es una conexión de audio digital que se utiliza
para conectar equipos de audio, por ejemplo, home
theatres y otros sistemas Hi-Fi digitales en distancias
cortas. La señal se transmite a través de un cable coaxial
Asegúrese de que tanto el TV como el dispositivo
estén apagados antes de realizar la conexión.
Conecte los cables AV (no incluidos) de la conexión
en el TV al sistema de sonido Home Theatre o al
sistema Hi-Fi digital, etc.
Inserte el enchufe del audífono en la conexión para
auriculares en el TV. Los altavoces del TV ya están
silenciados. O bien, también puede enchufar altavoces
externos si se requiere.
SALIDA DE AUDIO DIGITAL (COAXIAL)
COAXIAL COAXIAL Opción 9 MHL Conecte los dispositivos que soporten la función
MHL; también funciona como conector de
Conexión con su TV Haier
INTRODUCCIÓN Opción 10 ENTRADA LNB Conecte el cable del satélite en el puerto LNB
trasero.A continuación puede encender el aparato.
Pulse el botón “SOURCE” hasta seleccionar el modo
DVB-S2 e iniciar la búsqueda de canales.
ES-13 Manual de instrucciones para TV LED plano con luz de fondoLa ranura de la interfaz común (IC) está diseñada para
admitir el módulo de acceso condicional (AC) y la tarjeta
Inteligente a fin de ver los programas de televisión de
pago y los servicios adicionales. Comuníquese con su
proveedor de servicio de Interfaz Común para obtener
más información acerca de los módulos y de la
suscripción. Tenga en cuenta que no se proporcionan los
módulos AC ni las tarjetas inteligentes, ni los ofrecemos
como accesorios opcionales.
INTERFAZ COMÚN Advertencia
Desconecte el TV antes de insertar los módulos en
la ranura de la Interfaz Común.
Inserte la CAM correctamente, luego la Tarjeta
Inteligente a la ranura de la IC que se ubica en la parte
Encienda el TV, y éste mostrará el siguiente
mensaje si se detecta el módulo AC. Aguarde
unos minutos hasta que se active la tarjeta.
Pulse el botón MENU y luego, el botón ▲▼ para
seleccionar la opción de Información IC.
Se muestra la información detallada en la
Pulse el botón OK para acceder al menú de la
tarjeta. Consulte el manual de instrucciones del
módulo para configurar los detalles.
Cuando se retira el módulo, el siguiente
mensaje aparecerá en la pantalla.
RANURA DE IC CAM Tarjeta Inteligente
INTRODUCCIÓN CANALIMAGENSONIDO HORA OPCIONBLOQUEARSintonización automáticaSintonización manual ATVEditar programaInformación de señal Sintonización manual TV Digital
Actualización Software (USB)Información CI OK OK RETROC...Mover OK MENU Manual de instrucciones para TV LED plano con luz de fondo ES-14
03 Mando a distancia Pulsar para encender o apagar el TV.(Encendido)S.MODEPulsar para seleccionar el modo de sonido.P.MODEPulsar para seleccionar el modo de imagen. 0-9 Pulsar para introducir un número de canal o contraseña.Q.VIEWPúlsar para cambiar al último canal visto.SLEEPPúlsar para ajustar el periodo deapagado auto.VOL +/-Pulsar para ajustar el nivel de volumen.(Silencio)Pulsar para desactivar o activar el sonido.AUDIO(I/II)Pulsar para seleccionar Mono, Nicam estéreo para canales ATV. Seleccionar idioma de audio para canales DTV.SUBTITLEPulsar para activar o desactivar subtítulos.Pulsar para abrir la lista de canales favoritos. En modo Teletexto, pulsar para aguantar una página.SCREENPulsar para cambiar la relación de aspecto de la imagen.Púlsar para abrir el menú en-pantalla. En modo Teletexto, pulsar para abrir la página ÍNDICE.Pulsar para navegar en el menú en-pantalla.Pulsar para confirmar una selección.OKPulsar para regresar a la pantalla previa. En modo Teletexto, pulsar para entrar en modo mezcla.(retroceso)(avance)Pulsar para avanzar o rebobinar rápido. en modo multimedia.En modo teletexto, pulsar para abrir o cerrar la página de Teletexto. Pulsar para ver el menú principal en modo MHL, por ejemplo el menú APP.SOURCEPulsar para abrir la lista de fuentes de entrada.Pulsar para lazar el modo HDMI2/MHL. P Pulsar para cambiar un canal.Pulsar para ver la información de canales.En modo Teletexto, pulsar para ver la información oculta.Púlselo para abrir la lista de canales. En modo Teletexto, pulsar para cambiar la imagen a mitad superior, mitad inferior o completa.3D WORLDEstos modelos no soportan la función 3D.Pulsar para cerrar el menú en-pantalla. En modo teletexto, pulsar para ocultar el texto.Pulsar para seleccionar el archivo anterior o siguiente.(anterior)(siguiente)Pulsar para detener la reproducción multimedia.GUIDEPulsar para ver la Guía Electrónica de Programas en modo TV. Pulsar para entrar en la subpágina de Teletexto.(REC)Pulsar para grabar el programa de TV que está viendo en modo DTV.Pulsar para reproducir/hacer una pausa en modo multimedia.(reproducir/pausa ) Inserte las baterías en el mando a distancia1. Retire la tapa de las baterías. 2. Inserte las 2 pilas AAA 1.5v asegurándose de que la polaridad (+ o -) coincida con la polaridad marcada dentro de la unidad. 3. Coloque de nuevo la tapa de las baterías. Sustituya las baterías por otras nuevas, cuando el televisor comience a mostrar los síntomas siguientes: El funcionamiento es inestable o errático. A veces, el televisor no funciona con el mando a distancia. Observaciones: 1) Se recomienda el uso de pilas alcalinas. 2) Retire las baterías cuando estén gastadas o si el mando a distancia no se va a utilizar durante un período de tiempo prolongado.(detener) 16
26 Botón nº Descripciones
ES-15 Manual de instrucciones para TV LED plano con luz de fondoE TEXTO SELECCIONAR UNA TECLAS DE ACCESO DIRECTO
ÍNDICE SUB PÁGINA ESPERA REVELAR Pulse:
TELETEXTO Introduzca el número de la página deseada, utilizando los botones 0 a 9 o
arriba/abajo. Ejemplo: página 120, introduzca 120. El número aparece en la
parte superior izquierda, el contador cambia y entonces aparece la página.
Repita esta operación para ver otra página. Si el contador continúa buscando,
significa que esa página no se transmite. Seleccione otro número.
Están coloreados como se muestra en la parte inferior de la pantalla. Las
cuatro teclas de colores se utilizan para acceder a los elementos o
páginas correspondientes. Las áreas coloreadas parpadean cuando el
elemento o la página no están aún disponibles.
Esto le devuelve a la página de contenidos (normalmente la página 100).
Algunas páginas contienen subpáginas que se muestran sucesivamente de
forma automática. Esta tecla se utiliza para detener o retomar la muestra de
subpáginas. La indicación aparece en la parte superior izquierda.
Para congelar la página.
Para mostrar u ocultar la información oculta (soluciones de juegos).
Se usa para entrar o salir de los modos de teletexto. Aparece el sumario con
una lista de elementos a los que puede accederse. Cada elemento tiene un
número de página correspondiente de 3 dígitos. Si el canal seleccionado no
emite teletexto, se mostrará la indicación 100 y la pantalla permanecerá en
blanco (en este caso, salga del teletexto y seleccione otro canal).
El Teletexto es un sistema de información emitido por algunos canales que puede ser consultado como
un periódico. También ofrece acceso a los subtítulos para los telespectadores con problemas de
audición o que no estén familiarizados con el idioma de transmisión (redes por cable, canales por
MIX El Teletexto y la imagen del programa se muestran juntas.
EXIT Salir del Teletexto.
SIZE Cambia la imagen mitad superior, mitad inferior o tota la página. Manual de instrucciones para TV LED plano con luz de fondo ES-16 ESFUNCIONAMIENTO
04 FUNCIONAMIENTO La guía de instalación solo aparece la primera vez que se enciende el televisor o después de resetearlo. Guía de Instalación
1).Presione los botones◀▶▲▼ para navegar por el menú y cambiar los ajustes. Presione el botón OK para confirmar.Seleccione el idioma que desee para mostrar el menú.Selecciona el idioma que desées, para mostrar en el menú. Aviso: La contraseña por defecto es 0000. 2). Presione los botones▲▼ para seleccionar DVB-T/DVB-C/ DVB-S2 y a continuación presione el botón OK para confirmar.a. Si seleccionó DVB-T, el paso siguiente es seleccionar el tipo de Sintonía y el país; a continuación presione el botón OK para comenzar a sintonizar.b. Si selecciona DVB-C, el paso siguiente es configurar el sistema DVB-C como (tipo de exploración / Frecuencia/ID de red/Símbolo (KS/S), entonces presione el botón OK para ir al menú del tipo de sintonía y de selección de país. Este paso es el mismo que DVB-T, seleccione el tipo de sintonía (DTV/ATV).Seleccione el país correcto, presione el botón OK para comenzar la sintonización. Por favor seleccione un idioma OSD OK Č EnglishFranςaisItalianoEspañolDeutschNederlands Contraseña Por favor ingrese su contraseña anterior
Por favor ingrese su contraseña nueva
Confirme su constraseña nueva
Noruega Tipo de sintonización Portugal
Modo HOME o SHOP Cuando enciende esta unidad por primera vez, le aparecerá el
menú de configuración inicial. Después de seleccionar el
idioma de los datos en pantalla, el usuario puede seleccionar
entre modo “Shop” (tienda) o “Home” (casa). Cuando en la
pantalla la aparezca el siguiente menú de configuración y el
cursor se encuentre en modo “home”, use las teclas◀▶para
cambiarlo si lo desea y pulse “OK” para entrar en el menú. Atención: El Modo Tienda debe emplearse solo para exposición en tiendas. Modo Tienda
Modo Hogar Si elige el modo “Shop”, le aparecerá el siguiente menú. ¿ Tienda?Está seguro de activar el Modo
OK Cancelar Elija "OK” para entrar en el siguiente menú contextual.El Modo Tienda es el que más energía consume, ¿Continuar?
OK Cancelar Elija “Cancel” para regresar al menú de configuracióninicial, y el cursor permanecerá en la opción modo “home”. Elíjala para ir al menú de selección del país. ES-17 Manual de instrucciones para TV LED plano con luz de fondo
SELECCIÓN TIPO DVB DVB-S2
Menú Explorar DVB-C Tipo exploracion Completo
Id. de red Automático
Símbolos(kS/s) Automático c.Si selecciona DVB-S2, puede elegir cargar la lista de canales DVB-S2 predeterminada o iniciar una nueva búsqueda de canales.3). Comenzará la sintonización de canales. Esta
operación puede tomar hasta . La
pantalla mostrará el progreso de la sintonía y la
cantidad de canales encontrados.
4). Si desea saltar la sintonización ATV (analógica),
presione el botón MENU para interrumpir el proceso
de sintonización. Se mostrará una pantalla emergente,
presione el botón” ” y seleccione YES para confirmar.
Entonces irá directamente a la sintonía de DTV. Puede
repetir el paso anterior si también desea saltar la
sintonización de TDT. La próxima vez que encienda el
TV aparecerá un recordatorio de instalación.
5). Después que esté completa la sintonización, los
canales se ordenarán en un orden preestablecido. Si
desea saltar canales, modifique el orden
preestablecido o cambie el nombre de los canales,
seleccione Programme Edit en el menú Channel.
6) 3).Presione los botones▲▼para seleccionar DVB-T/DVB-C/ Presione DVB-T y presione el botón OK para confirmar.DVB-S2.4). En el menú Tune Type presione los botones para seleccionar ATV / DTV / DTV + ATV. Presione el botón y a continuación presione los botones para seleccionar el país donde operará el TV. Presione el botón OK para confirmar. ◀▶
▼ ◀▶▲▼ FUNCIONAMIENTO OK ItaliaGreciaHolandaPoloniaAlemaniaHungríaLuxemburgoNoruega Tipo de sintonización Portugal 1. 1 ) Sintonía automática (DVB-T)
1). Presione el botón MENU y a continuación presione los
botones ▲▼ para seleccionar el menú CHANNEL y
presione el botón OK.
2). Presione los botones para seleccionar Auto Tuning
y a continuación presione el botón OK.
1.MENÚ CHANNEL CANALIMAGENSONIDO HORA OPCIONBLOQUEARSintonización automáticaSintonización manual ATVEditar programaInformación de señal Sintonización manual TV Digital
Actualización Software (USB)Información CI OK OK RETROC...Mover OK MENU Felicidades !!!
Configuración rápida inicial completada
Datos : 0 Programa(s)
Manual de instrucciones para TV LED plano con luz de fondo ES-18
ES SELECCIÓN TIPO DVB DVB-S2 5) Comenzará la sintonía de canales. Esta operación puede tomar hasta . La pantalla mostrará el progreso de la sintonía y la cantidad de canales encontrados.6). Si desea saltar la sintonización ATV, presione el botón MENU para interrumpir el proceso de sintonización. Se mostrará una pantalla emergente, presione el botón y seleccione YES para confirmar. Entonces irá directamente a la sintonía de DTV. Puede repetir el paso anterior si también desea saltar la sintonía de DTV. La próxima vez que encienda el TV aparecerá un recordatorio de instalación.7). Después que esté completa la sintonización, los canales se ordenarán en un orden preestablecido. Si desea saltar canales, modifique el orden preestablecido o cambie el nombre de los canales, seleccione Editar Programa en el menú Canales. algunos minutos
◀ Sintonizar canal TV : 1 Programa(s)
Radio : 0 Programa(s)
Datos : 0 Programa(s)1.2 ) Sintonía automática (DVB-C)
2). Presione los botones ▲▼ para seleccionar Auto
Tuning y a continuación presione el botón OK.
1). Presione el botón MENU y a continuación presione
▲▼ para seleccionar el menú CHANNEL y
presione el botón OK.
5). En el menú Tune Type presione los botones
para seleccionar ATV / DTV / DTV + ATV. Presione
el botón y a continuación presione los botones
para seleccionar el país donde operará el
TV. Presione el botón OK para confirmar.
FUNCIONAMIENTO CANALIMAGENSONIDO HORA OPCIONBLOQUEARSintonización automáticaSintonización manual ATVEditar programaInformación de señalSintonización manual CADTVActualización Software (USB)Información CI OK OK ItaliaGreciaHolandaPoloniaAlemaniaHungríaLuxemburgoNoruega Tipo de sintonización Portugal
OK RETROC...Mover OK MENU ES-19 Manual de instrucciones para TV LED plano con luz de fondo
3). Presione los botones para seleccionar DVB-
T/DVB-C/ y a continuación presione el botón
4).Presione los botones ▲▼para seleccionar el tipo
de sintonización / Símbolo (Ks/S) y presione el botón
Menú Explorar DVB-C Tipo exploracion Completo
Id. de red Automático
Símbolos(kS/s) Automático
SELECCIÓN TIPO DVB DVB-S2
6 Comenzará la sintonización de canales. Esta ).
operación puede tomar hasta . La
pantalla mostrará el progreso de la sintonía y la cantidad
de canales encontrados.
7). Si desea saltar la sintonización ATV (analógica),
presione el botón MENU para interrumpir el proceso de
sintonización. Se mostrará una pantalla emergente,
presione el botón y seleccione YES para confirmar.
Entonces irá directamente a la sintonía de DTV. Puede
repetir el paso anterior si también desea saltar la
sintonización de TDT. La próxima vez que encienda el TV
aparecerá un recordatorio de instalación.
8). Después que esté completa la sintonización, los
canales se ordenarán en un orden preestablecido. Si
desea saltar canales, modifique el orden preestablecido
o cambie el nombre de los canales, seleccione Edit
Programme en el menú Channel.
Todos los canales, incluyendo ATV, DTV y Radio, pueden
sintonizarse a la vez, si el Tipo de Sintonización es
Todos los canales almacenados desaparecerán después
de la sintonización automática.
Después de la sintonización automática, el canal saltará
al primer canal DTV.
Datos : 0 Programa(s)
1.3 ) Sintonía automática (DVB-S2)
1)Pulse el botón MENU, luego pulse los botones ▼▲
para seleccionar el menú CHANNEL y después pulse el
2)Use los botones ▼▲ para seleccionar Auto Tuning y
luego pulse el botón OK.
3)Use los botones ▼▲ para seleccionar DVB-T/DVB-C/
DVB-S2. Seleccione DVB-S2 y luego pulse el botón OK
4)Pulse la tecla AZUL para iniciar un nueva búsqueda
de canales; pulse Exit para saltar la búsqueda de
canales y cargar la lista predeterminada de canalesNota: CANALIMAGENSONIDO HORA OPCIONBLOQUEARSintonización automáticaSintonización manual ATVEditar programaInformación de señal Sintonización manual TV Digital Actualización Software (USB)Información CI OK
2. 1) Sintonización manual de DTV (DVB-T)
2). Presione los botones ▲▼ para seleccionar DTV Manual Tuning y a continuación presione el botón OK.
1). Presione el botón MENU y a continuación presione
los botones para seleccionar el menú CHANNEL y
presione el botón OK.
3). Emergerá la pantalla de CADTV Manual Tuning. Presione
▲▼ para seleccionar (Frecuencia /Símbolo
(ks/s)/Tipo QAM), presione el botón OK para comenzar la
búsqueda de ese canal. Cuando se haya sintonizado la
señal, la imagen y la intensidad de la señal de mostrarán en
4).Presione el botón MENU para regresar al menú principal.
5).Presione el botón EXIT para salir del menú.
FUNCIONAMIENTO Sintonización manual CADTVFrecuencia 490000Símbolos(kS/s) 6875Tipo QAM QAM16SIN SEÑAL Malo Normal Bueno
OK RETROC...Mover OK MENU
4). Presione el botón MENU para regresar al menú
5). Presione el botón EXIT para salir del menú.
2. 2 ) Sintonización manual de DTV (DVB-C)
3). Emergerá la pantalla de DTV Manual Tuning. Presione
los botones para seleccionar el canal UHF deseado
y a continuación presione el botón OK para comenzar la
búsqueda de ese canal. Cuando se haya sintonizado la
señal, la imagen y la intensidad de la señal de mostrarán
1). Presione el botón MENU y a continuación presione los
botones para seleccionar el menú CHANNEL y presione
Presione los botones▲▼para seleccionar CADTV Manual
Tuning y a continuación presione el botón OK.
Sintonización manual TV Digital
VHF CH D Oprima OK para buscar
CANALIMAGENSONIDO HORA OPCIONBLOQUEARSintonización automáticaSintonización manual ATVEditar programaInformación de señalSintonización manual CADTVActualización Software (USB)Información CI OK OK RETROC...Mover OK MENU Manual de instrucciones para TV LED plano con luz de fondo ES-20
3.Funcionamiento DVB-S2
Por favor, pulse el botón SOURCE para entrar en el
menú de selección de entrada y use los botones de
dirección para seleccionar DVB-S2 y pulse la tecla
OK para confirmar. La lista de canales para el ASTRA
ya está instalada. Ahora ya está listo para ver la TV.
3.1Primera vez que se instala
Si está usando satélites diferentes, por favor siga las
instrucciones de ajustes del sistema para configurar
el satélite.Si está usando más de un satélite
necesitará asignar a los satélites el DiSEqC-LNB
correcto que se está usando en su instalación de
3.2 Gestión de satélites
Configurar los parámetros de los satélites.
Lista de satélites: Use ▼/▲ para seleccionar un
satélite, cuyos parámetros aparecerán a la derecha.
Tipo de LNB: Pulse ◄/►/OK para ver la lista de
tipos de LNB que se mostrarán como frecuencias del
oscilador local. También puede introducir la
frecuencia por Usuario individual, Usuario doble al
Potencia LNB: Use ◄/► para establecer la potencia
22K: Use ◄/► para activar o desactivar los 22K, que
está el modo auto cuando el tipo de LNB es Oscilador
local doble.FUNCIONAMIENTO Ráfaga de tonos: Activa o desactiva el conmutador Toneburst.
Selecciona el puerto correcto de hasta 4 para el LNB correcto.
Selecciona el puerto correcto de hasta 16 para el LNB correcto.
Pulse Izquierda/Derecha para seleccionar DiSEqC1.2 o DiSEqC1.3. Luego pulse OK para
ver el menú para ajustar la posición.
Mueve el motor a una posición correcta para bloquear la señal.
Mueve el motor en función de las posiciones local y del satélite.
Seleccione DiSEqC y pulse OK para abrir.
Mover por pasos [1]:
Pulse Izquierda/Derecha para empezar a mover al Oeste/Este. Se detendrá
automáticamente cuando se bloquee la señal.
Pulse Izquierda/Derecha para empezar a mover al Oeste/Este. Continuará moviéndose
hasta que usted lo pare.
Pulse Izquierda/Derecha para mover solo un paso.
Guarda la posición actual del motor.
Pulse Izquierda/Derecha para ir a la posición guardada.
Restablece todas las posiciones de referencia.
Ir a X: Va a la posición calculada desde las posiciones local y del satélite.
3.2.1 Ajustes del satélite
Añadir satélites:Pulse el botón ROJO para añadir un satélite nuevo, en el cual debe introducir la longitud, y
editar el nombre con el teclado en pantalla.
Editar satélites:Pulse el botón VERDE para editar el satélite resaltado.
Eliminar satélite:Pulse el botón AMARILLO para eliminar el satélite resaltado.
Pulse OK para confirmar.
Pulse GUIDE para cambiar a la lista de todos los transpondedores del satétile seleccionado. También puede
pulsar en GUIDEpara regresar a la lista de satélites.
Añadir transpondedor:Pulse el botón ROJO para añadir un transpondedor nuevo. No podrá guardar un TP ya
existente en el mismo satélite.
Editar transpondedor:Pulse el botón VERDE para editar el transpondedor resaltado. No podrá guardar un TP ya
existente en el mismo satélite.
Eliminar transpondedor:Pulse el botón AMARILLO para eliminar el transpondedor resaltado. Pulse OK para
Búsqueda de un solo transpondedor:Pulse el botón AZULpara que aparezca el menú de ajustes de búsqueda.
Después de configurar los parámetros, pulse OK para iniciar la búsqueda.
Búsqueda multi-transpondedor:Pulse OK para seleccionar los transpondedores con la marca “
pulse el botón AZUL para que aparezca el menú de ajustes de búsqueda. Después de configurar los parámetros,
pulse OK para iniciar la búsqueda multi-transpondedor.
3.2.3 Búsqueda de canales
Búsqueda en un solo satélite:Pulse el botón AZUL para que aparezca el menú de ajustes de búsqueda.
Modo de Búsqueda: Use ◄/► para seleccionar el modo de búsqueda predeterminado, 'Búsqueda ciega' o 'Red',
con el cual buscarán los transponedores integrados, cuando tenga el NIT activado.
Codificados: Use ◄/► para seleccionar 'Todos los canales' o 'Canales FTA';
Tipo de servicio: Pulse ◄/► para seleccionar 'TODO', 'DTV' o 'Radio'. Pulse OK para iniciar la búsqueda con los
parámetros anteriores.
Búsqueda multi-satélite:Pulse OK para seleccionar los satélites con la marca “
√”, y luego pulse el botón AZUL
para que aparezca el menú de ajustes de búsqueda. Después de configurar la búsqueda igual que la de un solo
satélite, pulse OK para iniciar la búsqueda multi-satélite.
ES-21 Manual de instrucciones para TV LED plano con luz de fondoFUNCIONAMIENTO Manual de instrucciones para TV LED plano con luz de fondo ES-22 ES
3.3 Edición de programas
Para editar sus preferencias de programas (saltar, favoritos, mover o eliminar), necesitará entrar en el Menú de
edición de programas.
Eliminar un programa de TV o Radio
Seleccione el programa y luego pulse el botón ROJO para eliminar el canal.
Mover un programa de TV o Radio
Seleccione el programa que desee mover y luego pulse el botón AMARILLO. Use ◄/► para mover el programa.
Vuelva a pulsar el botón AMARILLO para confirmar.
Saltar un programa de TV o Radio
Seleccione el programa que desea saltar y pulse el botón AZUL. Aparecerá un símbolo de salto. El programa
quedará marcado como un salto.
Establecer un programa como favorito
Use ▼/▲ para elegir el programa, pulse el botón FAV, y aparecerá en el lado derecho del programa. Elija un
programa FAVORITO y vuelva a pulsar el botón FAV, ahora habrá cancelado la función FAV y el desaparecerá.
Una vez creado el grupo de favoritos, puede pulsar el botón FAV para acceder rápidamente a sus canales
3.4 Información de la señal
Muestra la calidad de la señal y cobertura de señal para el canal seleccionado.
3.5 Información CI Muestra la información referente a la tarjeta CI que tenga conectada en el TV.
3.6 EPG (Guía Electrónica de programación)
La EPG es una guía de TV en pantalla que le muestra el horario de los programas hasta 7 días por adelantado para
cada canal sintonizado.Pulse el botón GUIDE en el mando a distancia para accede a la Guía. Le aparecerá una lista
con los programas actuales.Seleccione “Program Guide” y use ◄/► para cambiar entre Hora/Canal.
Puede usar las teclas
▼/▲ para seleccionar el canal preferido.
Hora: Le aparecerá una vista general de la transmisión para la fecha seleccionada hasta la fecha actual, desde los
-Selecciones la presentación “Date/Timer” y use ◄/► para editar la fecha.
Canal: La aparecerá una vista general sobre el curso de la transmisión del canal seleccionado en el día que editó
-Seleccione la presentación del programa y use ◄/► para cambiar el canal.
Recordatorio: Use el botón AZUL para abrir la configuración del recordatorio. Pulse “OK” para aceptar los ajustes
Los ajustes realizados se guardarán en su lista de programación.
Grabar: Use el botón ROJO para abrir los ajustes de grabación. Pulse “OK” para aceptar los ajustes realizados.
Los ajustes realizados se guardarán en su lista de programación.
Info: Use el botón VERDE para abrir la información sobre la retransmisión seleccionada.
Programar: Use el botón AMARILLO para abrir la lista de programación de sus grabaciones y recordatorios.
Seleccione los elementos que desee eliminar con el botón “ROJO”.
4) Sintonización manual de ATV: Usted puede cambiar el sistema de sonido para buscar los canales analógicos y para una sintonización fina de los canales, luego almacenar los canales que haya seleccionado.Pulse el botón rojo del teletexto para almacenar los canales tras la sintonización manual. NOTA:
Sintonización manual ATV Almacenar en 1Sistema BGCanal actual 1BuscarSintonización precisaFrecuencia 424.25 MHzGuardar MENU5). Editar programas:Usted puede Borrar, Renombrar, Mover, Saltar, y guardar en FAVORITOS cualquier programa. Borrar Pulse el botón rojo del teletexto, se borrará el programa en el cursor. Renombrar: Sólo se pueden renombrar los programas de ATV. programa.Pulse▲▼para escoger el carácter. Pulse ◀▶para desplazar el cursor.Pulse el botón MENÚ para salir de la edición, pulse SALIR para salir del menú. Nota: Los nombres de programas de ATV sólo pueden tener 5 caracteres. Desplace el cursor hasta el programa, pulse el botón verde del teletexto para renombrar elPulse▲▼para escoger el programa, pulse el botón azul del
teletexto para saltarse ese programa. El símbolo se mostrará al lado derecho del programa.
Escoja el programa que ha omitido, pulse el botón azul de
nuevo, podrá cancelar la omisión. El símbolo
Pulse▲▼para escoger el programa, pulse el botón
FAVORITOS, se mostrará al lado derecho del programa. Escoja el programa en FAVORITOS, pulse el botón
FAVORITOS de nuevo, podrá cancelar la acción. El símbolo
Una vez creado su grupo de favoritos, puede pulsar la tecla
FAVORITOS para acceder rápidamente a sus canales
3. MENÚ DE SONIDO El tercer elemento del MENÚ es el MENÚ DE SONIDO.
Aquí puede usted ajustar los efectos de sonido, tales como
agudos, bajos, balance, etc.
Volumen automático: Sólo está disponible cuando el
volumen de señal de entrada es demasiado alto o presenta
4. MENÚ DE HORA El cuarto elemento del menú es MENÚ DE HORA. Usted
puede ajustar el reloj, activar/desactivar la hora,
establecer el temporizador de apagado, etc. Pulse
para desplazarse, pulse OK para ajustarlo.
Nota: CANALIMAGENSONIDO HORA OPCIONBLOQUEARModo SonidoAuto volumenSonido envolventeBalanceEstándarMúsicaTeatroDeportesUsuarioCOAXIAL MODE OK RETROC...Mover OK MENU Interruptor AD 1).El matiz sólo está disponible en el sistema NTSC.
2).Hay cuatro modos de temperatura del color que pueden
seleccionarse, medio, cálido, fresco, usuario.
3). Pantalla, sólo está disponible en el modo PC, en el que
se puede ajustar la posición horizontal, la posición vertical,
Modo Imagen Estándar
Temperatura de color Medio
6). Información sobre IC: (opcional)
Este menú puede mostrar la información sobre la tarjeta IC.
El segundo elemento del MENÚ es MENÚ DE IMAGEN.
Aquí puede ajustar los efectos de imagen, tales como
contraste, brillo, etc.
Utilice los Botones de Flecha para seleccionar el canal
que desea mover. Luego, pulse el Botón Amarillo para
seleccionar la función Mover. Una vez activo, utilice los
Botones de Flecha para mover y luego pulse OK para
Mover CANALIMAGENSONIDO HORA OPCIONBLOQUEARRelojHora de apagadoTemporizador apagadoSuspender automáticamenteHuso horarioHora de encendido OK
5. MENÚ DE OPCIONES El quinto elemento del MENÚ es el MENÚ DE OPCIONES.
Puede ajustar el idioma OSD, el idioma de audio, el idioma
de los subtítulos, etc.
Si no hay señal durante 15 minutos, el TV se apagará
automáticamente, siempre que esté activado el Apagado
Automático. La hora del reloj puede obtenerse
automáticamente del sistema TDT.
OK RETROC...Mover OK MENU CANALIMAGENSONIDO HORA OPCIONBLOQUEARIdioma OSDIdioma subtítulos
Sistema de archivo PVR Restaurar configuración de fábrica
Desconexión automática (4h) Modo Hogar/Tienda DCR HDMI CECIdiomas de Audio
OK OK RETROC...Mover OK MENU ES-23 Manual de instrucciones para TV LED plano con luz de fondo26/Ene 11:401 TV3Club/Super3-Naturalmen..Sin informaciónSin informaciónGUIA DE PROGRAMASProgramarGrabar INFO Recordatorio HORA 2 3/243 TVC HD OK Índice 7. MENÚ EPG (Guía electrónica de programación) El menú EPG se usa para ver lo que se está emitiendo en TDT o en el canal de Radio en el día.Para acceder al menú EPG, pulse el botón GUIDE, y le aparecerá el menú siguiente: 1.
Utilice para escoger los programas. Pulse la tecla
INFO para mostrar información sobre el programa
Pulse la tecla amarilla de teletexto. enumera la lista de
grabaciones programadas. Pulse para escoger la lista.
Pulse la tecla roja para borrar la lista de programación.
Después de 150 segundos el TV pasará automáticamente al
estado de espera. Para anular el apagado automático, presione
cualquier botón del mando a distancia.
2. Para cancelar el apagado automático, seleccione Apagado
automático (4H) en el Menú de opciones
Presione OK. Aparecerá un mensaje emergente "Are you sure
you want to enable automatic powerdown?" (¿Está seguro de
que desea habilitar el apagado automático?)
Use la tecla de flecha derecha para seleccionar NO.
La pantalla del TV vuelve al Menú de opciones y se mostrará la
opción de Apagado automático (4H).
Automatic power-down(4H) OFF Para volver al apagado automático después de 4 horas, repita lo
anterior, excepto que utilice la tecla de flecha izquierda para
En el menú de sistema de archivos PVR, puede configurar un
Unidad USB Memoria Timeshift
Seleccionar disco C:
Revisar sistema de archivo PVR Iniciar
Limite grabación gratis 6 Hr.
OK MENU Tiempo para que se apague automáticamente
Por favor presionar cualquier tecla para cancelar
FUNCIONAMIENTO Lista de programas 04:55 28th Abr Eliminar HORA FechaTítulo del programaNombre del canalCANALIMAGENSONIDO HORA OPCIONBLOQUEARSistema de bloqueoBloquear programaGuía parentalConfigurar contraseña OK
6. MENÚ DE BLOQUEO El sexto elemento del menú es el MENÚ DE BLOQUEO.
Puede bloquear su sistema, establecer una contraseña,
bloquear un programa, y establecer control parental. Una
vez que haya establecido el bloqueo del sistema, no podrá
buscar canales ni cambiar de programa.
La contraseña por defecto es 0000. Si se la olvida, puede usar
la super contraseña: 9443.
Bloquear programa: Pulse ▲▼ para elegir el programa, pulse el botón verde del teletexto para bloquearlo.
Si desea desbloquear el programa, por favor entre en el menú
principal, introduzca la contraseña, y luego pulse el botón
verde de nuevo. Control Parental: Pulse ◀▶para elegir la calificación.
Restaurar a los valores por defecto de fábrica, eliminará
todos los programas y contraseñas.
OK RETROC...Mover OK MENU ES
1. Si después de 4 horas a partir del encendido no se hacen
cambios en el TV, por ejemplo, no se cambia de canal ni se
ajusta el volumen, el TV iniciará la secuencia de apagado
Aparecerá en la pantalla una ventana emergente.
Apagado automático 1 TV337 Minuto11 HoraEne Mes26 FechaUna vez MODO RecordatorioRETROCEDER OK
Pulse la tecla roja. Establece el programa que se va a grabar.
Pulse la tecla azul para escoger un programa y establecer
una hora de recordatorio. La pantalla de TV pasará al
programa escogido a la hora del recordatorio
RecordatorioManual de instrucciones para TV LED plano con luz de fondo ES-24Tipo sistema de archivo PVR Alta velocidad FS Tamaño sistema de archivo PVR All
Tamaño de archivo OK Tipo sistema de archivo PVR FAT32
Tamaño de archivo OK Verifique el Sistema de Archivos PVR: Verifique si el Sistema
de Archivos PVR está instalado en el dispositivo USB o si no
Seleccione el disco: Seleccione el disco para guardar
el archivo de grabación.
1.Preparativos para la grabación de un programa.
8. Función PVR La función de grabación solo funciona en canales TDT.
En el MENU DE OPCIONES, seleccione PVR. En el MENU DE OPCIONES, seleccione “check PVR File System” (verificar
el Sistema de Archivos PVR). Pinche en “OK”, hasta que
"checking” (verificación) cambie a “Success” (éxito).
Nota: Verifique el término “speed” (velocidad). Si es “HD
support” (soporte HD), significa que la velocidad del
dispositivo USB está disponible para desplazamiento
temporal y para grabación. De otro modo, formatee el
dispositivo a fin de asegurar que el dispositivo esté
disponible. El “Free Record Limit” (Límite libre de
grabación) por defecto es de 6 horas, si el espacio en el
disco es suficientemente grande. Si el espacio no es
suficientemente grande, el tiempo de grabación será
más corto; eso depende del espacio en el dispositivo.
Durante la verificación “check PVR File System” (verificar
Sistema de Archivos PVR), no realice ninguna otra
operación hasta que ésta finalice.
Las grabaciones realizadas con el sistema PVR de su
televisor,. Pueden reproducirse solamente en el mismo
TV, no en ninguna otra clase de dispositivo
(computadora, DVD, etc.) que no sea compatible con el
formato de archivos .TS.
Tenga presente que para efectuar cualquier clase de
grabación, el TV requerirá que usted formatee el
dispositivo USB conectado para almacenar la grabación.
ADVERTENCIA. CUANDO FORMATEE EL DISPOSITIVO USB EXTERNO, PERDERÁ TODOS LOS ARCHIVOS Y LA INFORMACIÓN QUE TENGA.
ALMACENAMIENTO EN EL DISPOSITIVO.
El formato del sistema de archivos del dispositivo USB
limitará el tamaño del archivo.
Sistema de archivos: NTFS hasta 2TB FAT32 con hasta 192GB FAT16 con hasta 2GB Desde el menú OPTION entre el Sistema de Archivos PVR
como si indica a continuación:
FUNCIONAMIENTO Unidad USBMemoria TimeshiftVelocidadSeleccionar disco C: Revisar sistema de archivo PVR Iniciar Formato Limite grabación gratis 6 Hr.
OK MENU Seleccionar disco
Disco C: OK CANALIMAGENSONIDO HORA OPCIONBLOQUEARIdioma OSDIdioma subtítulos
Sistema de archivo PVR Restaurar configuración de fábrica
Desconexión automática (4h) Modo Hogar/Tienda DCR HDMI CECIdiomas de Audio
Mover OK MENU ES-25 Manual de instrucciones para TV LED plano con luz de fondoA continuación aparece el menú después de que el
2. Grabación de un programa
3. Reproducir la grabación
(Se sugiere formatear el dispositivo con “High Speed Fs...”
Alta Velocidad SA que puede acelerar la grabación).
Si selecciona el modo de formato “High Speed Fs”, puede
cambiar el tamaño del cronodesplazamiento:
Mientras se reproduce la fuente DTV/DVB-S2, escoja el canal y
pulse en “ record” (grabar). El cuadro de grabación
aparecerá. Pinche en “ record” otra vez. El cuadro de
grabación desaparecerá, y el ícono “REC” permanecerá
en la parte superior izquierda. Éste desaparecerá hasta
que pulse en “stop” (detener).
El programa grabado en el dispositivo USB se guardará
en la carpeta "_MSTPVR" del dispositivo.
1. El tamaño de almacenamiento del dispositivo USB
puede variar entre 128MB y 500GB, pero para el uso
práctico se recomienda utilizar de 2GB a 500GB.
2. Cuando la tasa de bits es muy baja, la imagen puede
pixelarse. Esto puede estar provocado por la conexión
de un cable de extensión USB en vez de conectar
directamente el USB al TV
3. No todos los dispositivos USB son compatibles.
A continuación hay una lista de unidades USB
Los modelos que no aparezcan en la lista pueden ser
compatibles, pero no se garantiza que funcionen
La lista dispositivos USB soportados es la misma que
para la función Timeshift, consulte las páginas
siguientes para ver detalles.
FUNCIONAMIENTO Formatear disco
Iniciar SALIDA Formatear disco ¡Advertencia! Se perderán todos los datosOK No desconecte dispositivo USB.
Formateando, por favor espere
Unidad USB Contraseña
Memoria Timeshift All Velocidad VerificandoSeleccionar disco C:Revisar sistema de archivo PVR VerificandoFormato Contraseña Limite grabación gratis 6 Hr.
OK MENU Unidad USB Contraseña
Memoria Timeshift All Velocidad HD Support 2730KB/SSeleccionar disco C:Revisar sistema de archivo PVR ÉXITOFormato Contraseña Limite grabación gratis 6 Hr.
OK MENU Memoria Timeshift
Memoria de Disco Timeshift 512 MB SD 14 Mins
HD 4 Mins OK Manual de instrucciones para TV LED plano con luz de fondo ES-26
ESSeleccione el programa que desea grabar
9.Función Timeshift (desplazamiento temporal)
Este TV le permite grabar o poner en pausa el programa
TDT que este visionando actualmente en un dispositivo
de almacenamiento USB, y continuar desde el punto en el
Se necesitará formatear un dispositivo de
almacenamiento USB 2.0. Guarde sus datos originales
antes de formatear. Todos los datos almacenados en el
dispositivo USB se borrarán después del formato.
Formato de almacenamiento de la unidad USB Seleccione formatear el dispositivo USB y asigne la
cantidad de espacio para la función Timeshift.
El proceso de formato tomará al menos 2 minutos. No
desactive la alimentación ni retire el dispositivo USB
Durante el formato, se realizará una prueba de
velocidad al dispositivo USB. Si falla, significa que el
dispositivo USB no puede soportar la función
Grabación de una emisión de TDT en pausa
en el dispositivo de almacenamiento USB No desconecte el dispositivo de almacenamiento
USB cuando la función Timeshift esté activada.
Con un dispositivo de 4 gb, se puede almacenar
temporalmente hasta 140 minutos de emisión.
1. Mientras está en la fuente de entrada DTV, inserte el
dispositivo de almacenamiento USB en el puerto USB
en la parte lateral del TV.
2. Pulse (15) para comenzar la
función Timeshift. El programa de TV se pausa.
Aparece el Timeshift en pantalla y comienza a grabar.
3. Pulse STOP (26) para detener la función Timeshift y
dejar de grabar el programa.
FUNCIONAMIENTO ES-27 Manual de instrucciones para TV LED plano con luz de fondo8. Esta función no está disponible para todos los TV
digitales, tales como canales codificados o canales sólo
Limitaciones de la función Timeshift:
1. Cuando la función Timeshift está activada, sólo las
teclas PLAY/PAUSE/STOP/FWD/REV/ VOL+/VOL-/MUTE y
algunas teclas de funcionamiento básico
(OK/EXIT/teclas de navegación) están disponibles.
2. La reproducción del video puede que no sea fluida y se
produzcan saltos en la imagen si la velocidad de
grabación del USB no cumple con los requisitos mínimos.
3. No retire el disco USB ni desconecte la alimentación
mientras la función Timeshift está en uso.
4. mientras la función Timeshift está en uso..
5. No cambie las operaciones rápidamente ni
repetidamente entre PLAY/PAUSE/FWD/REV.
6. El video puede pixelarse si la tasa de transferencia de
video es demasiado baja.
7. No todos los dispositivos USB son compatibles. La
tensión del dispositivo USB debe de ser menor de 500Ma.
A continuación hay una lista de unidades USB
recomendadas. Los modelos que no estén en la lista
pueden ser compatibles, pero su funcionamiento no está
SanDisk Extreme® Contour™ USB Flash
Unidad Flash USB SanDisk Extreme®
Contour™ - 16GB SDCZ8-016G-A75
Unidad Flash USB 2.0 Kingston
DataTraveler 410 - 16GB DT410/16GB Unidad Flash USB 2.0 Kingston
DataTraveler 410 - 8GB DT410/8GB Unidad Flash USB 2.0 OCZ Technology
Rally2 - 8GB OCZUSBR2DC-8GB Unidad Flash USB 2.0 OCZ Technology
Rally2 - 4GB OCZUSBR2DC-4GB Unidad Flash USB 2.0 OCZ Technology
Rally2 - 8GB OCZUSBR2DC-8GB SAMSUNG-HM500JI-500G FUNCIONAMIENTO Manual de instrucciones para TV LED plano con luz de fondo ES-28
OK FOTO MUSICA TEXTO PELÍCULA Haier Innovation Life USB2.0 RETROCEDER EXIT Mover Seleccionar
OK Pulse la tecla fuente y seleccione el USB en la lista fuente;
pulse el botón OK para acceder al menú USB.
10. Reproductor USB Asegúrese de que el dispositivo USB esté conectado en la
toma USB del televisor. Hay cuatro opciones de tipo
multimedia que pueden seleccionarse, tales como
imagen, música, película y texto. Seleccione la opción de
tipo multimedia estándar pulsando .Pulse el botón
OK para acceder al menú de selección de disco.
Pulse ◀▶para seleccionar el disco adecuado y pulse OK
para mostrar los archivos multimedia y la lista de
carpetas, o escoja Return (Volver) para volver al menú de
selección de tipo multimedia.
Seleccione el archivo multimedia pulsando
luego aparecerá el recuadro de vista previa. Pulse el
botón ►▶ para reproducir el archivo multimedia en
pantalla completa. Cuando el archivo multimedia (tipo
imagen, película o texto) se esté reproduciendo, pulse el
botón OK o Info para mostrar la barra de control.
botón OK para confirmar la función.
▼o "EXIT" para salir de la barra de control, salvo
para seleccionar el ícono de función, pulse el
La reproducción del USB está soportada para los
siguientes formatos de archivo de imagen:
—JPEG ( formato JPEG, archivos con extensión "jpg")
—BMP (archivos con extensión “bmp")
—PNG (archivos con extensión "png")
La reproducción del USB está soportada para los
siguientes formatos de archivo de música:
—MP3 (archivos con extensión “.mp3")
La reproducción del USB está soportada para los
siguientes formatos de archivo de texto:
—TXT (archivos con extensión “.txt")
La reproducción del USB está soportada para los
siguientes formatos de archivo de película:
Puede ajustar la pista de audio o el programa en el menú
Info mientras se reproduce el archivo de video. Escoja el
ícono Info y pulse OK para mostrar el Menú Info.
FUNCIONAMIENTO SUB-10.avi
Pausa FF Anterior SiguienteFB Detener
11.Guía de utilización del MHL:
2: Conecte un extremo del cable MHL en el puerto "MHL" del TV.
3: Conecte el otro extremo del cable MHL en la interfaz mini-USB del teléfono móvil.
Encienda el TV, y desbloquee la pantalla de su teléfono.
Si su teléfono móvil es un Samsung GALAXY SIII o un GALAXY NOTE II, por favor use el acoplamiento inversor
para conectar el cable MHL al teléfono móvil. En otras marcas puede conectar el cable MHL directamente.
4: Pulse “ ” en el mando a distancia para cambiar el TV a modo MHL.
Si su teléfono soporta la función MHL, en el TV aparecerá simultáneamente la pantalla del teléfono;
de lo contario, el TV le informará “not connected to an external device” (no está conectado a ningún
dispositivo externo), o “external devices do not support MHL” (los dispositivos externos no soportan MHL).
Después de realizar la conexión MHL correctamente, usted puede controlar su teléfono a distancia usando
el mando a distancia del TV, función remota específica asociada con las especificaciones de su teléfono.
En este momento, podrá disfrutar de la abundancia de fuentes de Internet a través del teléfono.
5: Para los modelos de teléfonos móviles certificados oficialmente MHL, siga el enlace siguiente
http://www.mhlconsortium.org/productlist/mobile-devices/
6: Soporta otros dispositivos con función MHL.
7: El producto ha sido certificado oficialmente por el MHL. Si tiene algún problema con la funcionalidad MHL,
por favor contacte con el fabricante de los dispositivos móviles.
HDMI2/MHL Manual de instrucciones para TV LED plano con luz de fondo ES-30
Nieve Ruido Posición, dirección o conexión de la antena Comprobar
Ruido Equipos electrónicos, coche/moto, luz fluorescente Imagen normal Silencio Volumen(comprobar si está activado el Silencio o si las conexiones de audio son incorrectas) Sin imagen Cable de alimentación no conectado. Interruptor de alimentación apagado. Ajustes de Contraste y brillo / Volumen. Pulsar tecla Standby en el mando para examinarlo. Sin color Sonido normal Control del color
o débil Resintonizar canal Sin color
Ruido Sistema de TV Sonido normal Posición, dirección o conexión de la antena Síntoma del problema
Sonido normal Cambie el formato de pantallaHay barras negras en la parte superior y en la parte inferior SOLUCIÓN DE PROBLEMAS
05 SOLUCIÓN DE PROBLEMAS Silencio ES-31 Manual de instrucciones para TV LED plano con luz de fondoMi TV no muestra la imagen en mi
ordenador portátil/PC cuando se
La mayoría de PCs y de ordenadores portátiles requieren que
pulse algunos botones en su teclado para obtener una imagen
en el TV o en otra pantalla externa, al conectarlos con un
enchufe VGA (el enchufe azul de 15 pines en su PC o en su
ordenador portátil). En general, esto es F7 (Dell) o F4
(HP/Samsung) o F5 (Toshiba). En ordenadores portátiles, tiene
que pulsar la tecla “Fn” al mismo tiempo que la tecla “F”.
He conectado mi PC/ordenador
portátil al TV y obtengo una imagen,
pero sin sonido. ¿Por qué?
El cable VGA sólo transporta información de vídeo o de imagen.
Necesita conectar un cable separado conectado a la conexión
para audífonos (ficha de 3,5 mm) en su PC/ordenador portátil
con la conexión de 3,5 mm (PC Audio IN) en su TV. Necesitará
seleccionar “PC” utilizando el botón Source en el mando a
distancia. O bien, conecte su PC/ordenador portátil utilizando
un cable HDMI si su PC/ordenador portátil tiene un conector
HDMI. HDMI es tanto audio como vídeo.
La imagen no cambia su medida
automáticamente al cambiar de
Verifique que Aspect Ratio (relación de aspecto) de la imagen
del TV esté configurado en “Auto” en todas las entradas ATV,
DTV, SCART, HDMI 1, 2, etc.
Para configurar la relación de aspecto (Auto, 4:3 o 16:9), pulse
el botón Source, comience en ATV y repita la secuencia que se
muestra a continuación para todas las fuentes de entrada ATV,
DTV, SCART, HDMI 1 y 2 ya que cada fuente de entrada se
controla por separado.
Pulse el botón TV Menu
Pulse la flecha derecha para acceder al submenú Picture
Pulse la flecha de abajo para seleccionar Aspect Ratio
Repita para todas las fuentes de entrada.
Recién he conectado un
reproductor de DVD u otro equipo
en mi TV y no funciona.
Esto aplica para cualquier equipo conectado al TV Apague el TV y el reproductor de DVD (desconéctelos del
tomacorrientes, no los deje en "en espera").
Apague cualquier equipo conectado a la conexión SCART.
Desconecte el enchufe SCART del TV.
Conéctelo y encienda el TV.
Conéctelo y encienda el reproductor de DVD.
Seleccione HDMI del Menú Source
Pulse Play en el reproductor de DVD y verifique que la película se
reproduzca correctamente.
NOTA: La conexión SCART tiene prioridad por sobre HDMI, y es
importante que el equipo conectado a la conexión SCART en el
TV esté apagado (no “en espera”).
Tenga a bien prestar atención a esta información. Si el consejo
funciona y el reproductor de DVD funciona, el TV está bien, sólo
Probablemente, los enchufes HDMI se hayan extraído y
conectado de nuevo al encender el TV.
Nunca extraiga ni conecte los cables HDMI o cualquier equipo
digital con el equipo encendido.
Siempre apague todos los equipos al desconectar o al conectar
cualquier equipo digital.
Resolución de problemas
SOLUCIÓN DE PROBLEMAS Manual de instrucciones para TV LED plano con luz de fondo ES-32 ESLa imagen se ve pixelada
Un ejemplo típico de un problema de recepción incluye el desgarro de imagen (pixelado) o el congelamiento de
imagen. Algunas veces hay sonidos de chasquidos o de chillidos, se silencia o NO hay recepción por completo.
Su imagen puede verse pixelada debido a la pérdida de señal de vídeo digital. La pérdida de señal puede ocurrir a
causa de problemas con señales débiles (ver antenas de TV) o si está conectado por cable a una señal de cable débil. Si
el problema son señales débiles, utilice un amplificador para reforzar la señal. Un técnico en cables puede ayudarlo a
instalar un amplificador en línea o un preamplificador. Esto aumentará la fuerza de su señal y solucionará el problema
Si está recibiendo su señal de TV por satélite, verifique que su antena no se haya movido por vientos fuertes o que la
señal no haya sido bloqueada por árboles. Los árboles pueden ser un problema dado que la señal de TV puede cambiar
dependiendo de si hay un árbol sin hojas o repleto de hojas entre la antena satelital y el satélite.
Puede ocurrir que compruebe que hay canales faltantes o que está recibiendo canales de la región incorrecta.
Algunas veces, los servicios interactivos (botón rojo) no funcionan. En general, esto es causado por una señal débil; ver
Antenas de TV La televisión terrestre digital (Freeview) viene a su TV por medio de una antena; puede ocurrir que la antena anterior
que era buena para televisión analógica no funcione bien para la digital por lo que se puede necesitar una
actualización. Si obtiene algunos, pero no todos los canales digitales en DTV (Freeview), por ejemplo, BBC1, BBC2,
canal 4, pero no ITV o canal 5, en general, esto se debe a que su antena es de banda estrecha y necesita cambiarse a
Conductores y cables defectuosos
Verifique su TV. ¿Los conductores en la parte trasera están correctamente conectados con la red eléctrica, con la
antena, con el decodificador o con el reproductor/grabador de vídeos/DVD? Los conductores SCART son conocidos
porque se sueltan con el tiempo, y esto puede dar como resultado problemas tanto de audio como de vídeo (imagen).
Se ha perdido el audio izquierdo, el derecho, o ambos, y los colores son pobres o turbios. Empuje los enchufes SCART
firmemente hacia adentro, esto puede solucionar el problema.
Los enchufes HDMI necesitan empujarse hacia adentro firmemente; sólo el último milímetro hace contacto. En
general, la parte plástica posterior del enchufe HDMI debe estar muy cerca del cuerpo del TV o del componente o debe
Cuando se conectan cables HDMI, puede experimentar problemas si se los conecta cuando el TV u otro componente
están encendidos. Siempre apague tanto el TV como el componente que está conectando. Si ha verificado los
enchufes y las conexiones, apague el TV y lo que haya conectado al TV, y luego enciéndalos otra vez.
He conectado mi PC al TV. No hay sonido.
Si conecta su PC u ordenador portátil al TV utilizando un cable VGA (Sub D de 15 pines) y no hay audio, necesita
conectar un cable de audio por separado al TV desde su PC o de su ordenador portátil.
Colores y tonos piel anormales
Los tonos piel y otros colores anormales pueden presentar otro problema aun en un HDTV nuevo. Esto se debe a la
configuración de imagen del TV, que está optimizada para un ambiente de exhibición. Solucione esto cambiando el
modo de imagen a natural en el menú Picture. Para mayor precisión, intente configurar las opciones de color, de
contraste y de brillo en el menú Picture, en forma manual.
Los bordes blancos alrededor de los objetos y de la gente, en general, aparecen tanto si la definición del TV está
configurada en un nivel muy alto o si su televisor utiliza tecnología de procesamiento de mejora de bordes. Vaya al
menú Picture y ajuste la definición hasta que el borde blanco desaparezca. Si la mejora de bordes está activada,
intente desactivarla utilizando el menú Service.
A veces, el vídeo puede verse entrecortado. Cuando esto ocurra, verifique si la señal es lo suficientemente fuerte. Si la
señal es fuerte, el problema es con el operador de cable. Si la fuerza de la señal es débil, intente aumentarla con la
ayuda de un amplificador.
La imagen no llena la pantalla
Al conectar PCs u ordenadores portátiles al TV, puede ocurrir que la imagen no llene la pantalla. Verifique la
configuración de pantalla en su PC u ordenador portátil (Windows > Start > Control Panel > Appearance y
Personalization > Display settings) y seleccione la mejor resolución. En su TV, seleccione: TV Menu > Picture > Settings
y luego intente AUTO, ZOOM1 o ZOOM2 para obtener la mejor visualización.
Conexión USB La conexión USB funcionará con archivos *.jpg (foto) y *.mp3 (música). Tenga en cuenta que el TV no reconoce ningún
iPhone o iPod de Apple conectados al conector USB en el TV. El TV puede reproducir archivos, pero debido a los
múltiples y diferentes formatos de archivo, no se garantiza que estos otros formatos de archivo funcionen.
Resolución de problemas de TV digital y posibles soluciones
SOLUCIÓN DE PROBLEMAS ES-33 Manual de instrucciones para TV LED plano con luz de fondo*Las especificaciones sobre las piezas de este TV que se proporcionan en el presente son solamente a modo de referencia.Puede haber diferencias a medida que la tecnología del producto se actualiza.El diseño y las especificaciones están sujetos a modificaciones sin aviso.Descripción de salida Scart:1. Cuando la fuente en uso sea ATV/AV/SCART, la señal de salida scart será analógica.2. Cuando la fuente en uso sea DTV, la señal de salida scart será TDT.3. Otras fuentes no tienen señal de salida scart.Calidad de imagen de la televisión:Sistema de sonido estéreo NICAM. Salida de potencia de 2 x 10 W RMS.Interactividad digital.Texto digital.Subtítulos DVB (Transmisión de Vídeo Digital) disponibles.Configuración automática.Búsqueda automática de canales nuevos.Guía de programas en transmisión y posteriores.Guía electrónica de programas (EPG) de 7 días.TV compatible con sistema de tarjetas de recarga.Ranura para tarjeta CI.Compatible con descripción de audio.≤0.50WDescodificador Sintonizador DTVDVB-T, DVB-C, DVB-S2Modulación 16/32/64/128/256 QAMMPEG2, MPEG4, H.264Funciones adicionales:Calidad de sonido: Características digitales:Consumo de potencia en espera:Conectividad: TV LED LCD Digital de 39” Full HD 1080P FULL HDDigital integrado. Tamaño de pantalla:99cmResolución 1920x1080 píxeles 50Hz. Especificaciones
06 Especificaciones 2 conectores HDMI / 1 conectore MHL1 Euroconector (SCART)Conector de entrada de PC.Conector de vídeo por componentes.Vídeo compuesto.1 puerto USB.1 salida de auriculares.1 puerto Sistemas soportados: PAL+ SECAM Número de canales en memoria: 5000(DVB-S2), 510 (DTV),100 (ATV)TV( RF): 75Ω desbalanceadaEntrada de vídeo AV: 75Ω, 1V-P, RCAEntrada de Audio AV: 20KΩ, 500m RMSEntrada de vídeo YPbPr/HDMI: 480i, 480p, 576i, 576p, 720p, 1080i, 1080pCOAXIAL. V 1 puerto LNB. Manual de instrucciones para TV LED plano con luz de fondo ES-34
ES Sintonizador UHF/VHF;temporizador de apagado automático; ; Imágenes u textoEl mando a distancia necesita 2 pilas AAA (incluidas).Tamaño de montaje mural VESA: 200 x 200 mmTamaño del paquete (ancho x alto x profundidad): 1015x160x640mm Ajustar tamaño (ancho x alto x profundidad) con soporte: Ajustar tamaño (ancho x alto x profundidad) sin soporte: Peso del paquete: kg11.4Ajustar peso con soporte: 8.8kgAjustar peso sin soporte: 7.9 kgGuía parental892.4x210x574 mm892.4x63x529mm*Las especificaciones sobre las piezas de este TV que se proporcionan en el presente son solamente a modo de referencia.
Puede haber diferencias a medida que la tecnología del producto se actualiza.
El diseño y las especificaciones están sujetos a modificaciones sin aviso.
Descripción de salida Scart:
1. Cuando la fuente en uso sea ATV/AV/SCART, la señal de salida scart será analógica.
2. Cuando la fuente en uso sea DTV, la señal de salida scart será TDT.
3. Otras fuentes no tienen señal de salida scart.
Sistema de sonido estéreo NICAM.
Salida de potencia de 2 x 10 W RMS.
Interactividad digital.
Subtítulos DVB (Transmisión de Vídeo Digital) disponibles.
Configuración automática.
Búsqueda automática de canales nuevos.
Guía de programas en transmisión y posteriores.
Guía electrónica de programas (EPG) de 7 días.
TV compatible con sistema de tarjetas de recarga.
Ranura para tarjeta CI.
Compatible con descripción de audio.
Sintonizador DTV DVB-T, DVB-C, DVB-S2
Funciones adicionales:
Características digitales:
TV LED LCD Digital de 46” Full HD 1080P Sintonizador UHF/VHF;temporizador de apagado automático;
El mando a distancia necesita 2 pilas AAA (incluidas).
Tamaño de montaje mural VESA: 200 x 200 mm
Tamaño del paquete (ancho x alto x profundidad): 1220x170x770mm
Ajustar tamaño (ancho x alto x profundidad) con soporte:
Ajustar tamaño (ancho x alto x profundidad) sin soporte:
Peso del paquete:16.6kg
Ajustar peso con soporte: 13.8kg
Ajustar peso sin soporte: 11.9 kg
Tamaño de pantalla:117cm
Conector de vídeo por componentes.
Sistemas soportados: PAL+ SECAM Número de canales en memoria: 5000(DVB-S2), 510 (DTV),100 (ATV)
ES-35 Manual de instrucciones para TV LED plano con luz de fondo*Las especificaciones sobre las piezas de este TV que se proporcionan en el presente son solamente a modo de referencia.
Puede haber diferencias a medida que la tecnología del producto se actualiza.
El diseño y las especificaciones están sujetos a modificaciones sin aviso.
Descripción de salida Scart:
1. Cuando la fuente en uso sea ATV/AV/SCART, la señal de salida scart será analógica.
2. Cuando la fuente en uso sea DTV, la señal de salida scart será TDT.
3. Otras fuentes no tienen señal de salida scart.
Sistema de sonido estéreo NICAM.
Salida de potencia de 2 x 10 W RMS.
Interactividad digital.
Subtítulos DVB (Transmisión de Vídeo Digital) disponibles.
Configuración automática.
Búsqueda automática de canales nuevos.
Guía de programas en transmisión y posteriores.
Guía electrónica de programas (EPG) de 7 días.
TV compatible con sistema de tarjetas de recarga.
Ranura para tarjeta CI.
Compatible con descripción de audio.
Sintonizador DTV DVB-T, DVB-C, DVB-S2
Funciones adicionales:
Características digitales:
TV LED LCD Digital de 50” Full HD 1080P Sintonizador UHF/VHF;temporizador de apagado automático;
El mando a distancia necesita 2 pilas AAA (incluidas).
Tamaño de montaje mural VESA: 200 x 200 mm
Tamaño del paquete (ancho x alto x profundidad): 1290x175x827mm
Ajustar tamaño (ancho x alto x profundidad) con soporte:
Ajustar tamaño (ancho x alto x profundidad) sin soporte:
Peso del paquete:18.1kg
Ajustar peso con soporte: 14.6kg
Ajustar peso sin soporte: 12.8 kg
Tamaño de pantalla:127cm
Conector de vídeo por componentes.
Sistemas soportados: PAL+ SECAM Número de canales en memoria: 5000(DVB-S2), 510 (DTV),100 (ATV)
Manual de instrucciones para TV LED plano con luz de fondo ES-36
Tipo LNB: Premere ◀ /▶
sottofondo Posición, dirección o conexión de la antena Comprobar
Muto Volumen(comprobar si está activado el Silencio o si las conexiones de audio son incorrectas) Nessuna
immagine. Cable de alimentación no conectado. Interruptor de alimentación apagado. Ajustes de Contraste y brillo / Volumen. Pulsar tecla Standby en el mando para examinarlo. Nessun colore Audio normale Control del color
normale Posición, dirección o conexión de la antena Sintomo del problema
dispositivo digitale con il dispositivo acceso.
PANEL CI CARD TS1_VLD(U14)
