MANUAL DE USUARIO LE40B650CF HAIER
dispositivo digitale con il dispositivo acceso.

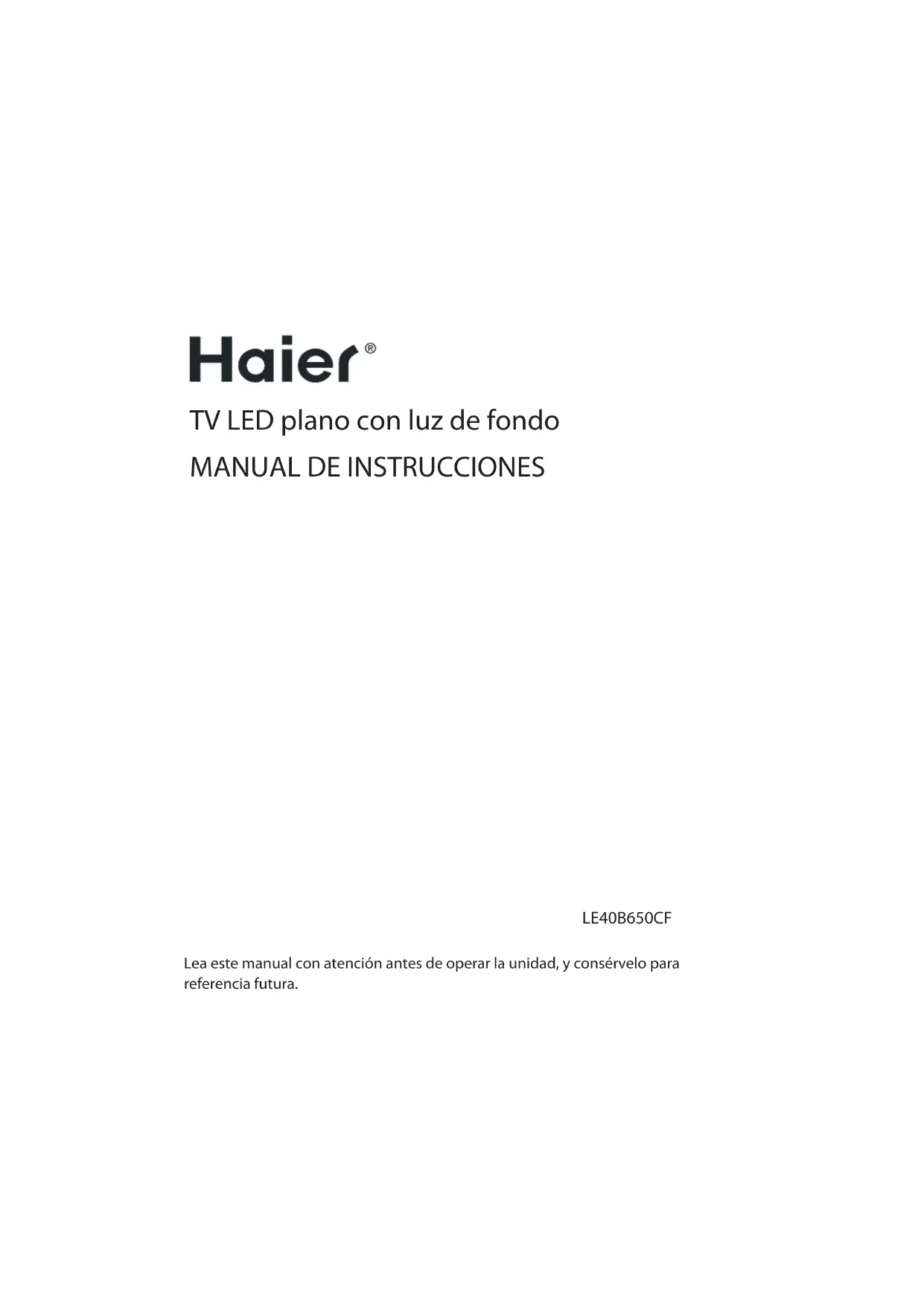

TV LED plano con luz de fondo
MANUAL DE INSTRUCCIONES LE40B650CFGuía de instalación 04 Funcionamiento
15 MENÚ CHANNEL 16Sintonía automática (DVB-T) 16Sintonía automática (DVB-C) 17Sintonización manual de DTV (DVB-T)Sintonización manual de DTV (DVB-C)Sintonización manual de ATV 18
MENÚ DE OPCIONES MENÚ DE BLOQUEO MENÚ EPG (Guía electrónica de programación) 20
20 Preparativos para la grabación de un programa 20
20 Grabación de un programa 20 Reproducir la grabación 20 Función Timeshift (desplazamiento temporal) 21 Seleccione el programa que desea grabar 21 Formato de almacenamiento de la unidad USB 21 Grabación de una emisión de TDT en pausa en el dispositivo de almacenamiento USB 21 Limitaciones de la función Timeshift 21 Reproductor USB 22
Solución de problemas
05 Solución de problemas
Información importante
01 Seguridad y advertencias
Advertencias y precauciones
Características principales Instrucciones sobre el montaje del soporte base 02 Introducción
7 Pautas de instalación para el montaje en pared Panel frontal
Conexiones posteriores AV
Conexión de su TV Interfaz común
12 Mando a distancia 03 Mando a distancia
Contenido ContenidoInserte las baterías en el mando a distancia 13 ES-1 Manual de instrucciones para TV LED plano con luz de fondo Editar programas 19 Información sobre IC: (opcional) 19Gracias por comprar este TV LED LCD de 39"/46"/50". Esta guía le ayudará a instalar y a comenzar a usar su
En principio, verique los contenidos de su caja con la siguiente lista . LEA TODAS LAS INSTRUCCIONES ANTES DE USAR SU TELEVISOR Y GUÁRDELAS PARA CONSULTAS FUTURAS.PRECAUCIÓN
嘆Ahora puede comenzar!
01 SEGURIDAD Y PRECAUCIONES SEGURIDAD Y PRECAUCIONES BIENVENIDO TV LED LCD Digital de 40”
Full HD 1080P Mando a distancia
2 baterías AAA Manual de instrucciones
Guía rápida de inicio
INFORMACIÓN IMPORTANTE RIESGO DE DESCARGA ELÉCTRICA NO ABRIR PRECAUCIÓN PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA. NO RETIRE LA CUBIERTA (O LA PARTE POSTERIOR).
NOTA: ESTÁ PROHIBIDO REPARAR LA UNIDAD USTED MISMO, Y HACERLO PUEDE DAR COMO RESULTADO LESIONES O DAÑOS AL PRODUCTO. SOLICITE SERVICIO TÉCNICO A LA LÍNEA DE ASISTENCIA AL CLIENTE.
ES Manual de instrucciones para TV LED plano con luz de fondo ES-2AVISO DE SEGURIDAD Precaución: Para reducir el riesgo de descarga
eléctrica, no retire la cubierta ni la parte trasera.
No hay partes utilizables por el usuario en el
Para el servicio técnico, consulte al personal
Precaución: Para evitar peligro de incendios o
descargas eléctricas, no exponga el aparato a la
lluvia o la humedad.
No exponga el producto al agua (goteo o
salpicaduras), ni coloque objetos llenos de
líquido, tales como jarrones, sobre el aparato.
Mantenga el producto alejado de la luz solar
directa y de fuentes de calor como radiadores o
No obstruya los orificios de ventilación.
Las ranuras y orificios del aparato sirven para su
ventilación. Los orificios nunca deben estar
obstruidos colocando el producto sobre un
cojín, sofá, u otra superficie similar.
No coloque el producto sobre un carrito,
trípode, soporte o mesa, inestables. El aparato
podría caer, produciendo posibles daños o
Nunca coloque objetos pesados o afilados
sobre el panel o el marco.
Desenchufe la alimentación de la toma de
corriente cuando no se utilice el aparato.
Se debe prestar atención a los aspectos
medioambientales sobre la eliminación de la
PRECAUCIÓN: Un volumen excesivo en el
sonido de los auriculares puede causar pérdida
Atención: Para evitar lesiones originadas por la
caída del producto,asegúrese de colocar el
producto correctamente sobre una superficie
PRECAUCIÓN: Cuando el aparato se encuentre
afectado por cargas electroestáticas, puede
tener fallos de funcionamiento y necesitará ser
reiniciado por el usuario.
Este símbolo significa que este producto no se
debe eliminar junto con el resto de desechos
domésticos, según la U.E. Para evitar perjuicios
sobre el medioambiente o la salud humana,
causados por la eliminación descontrolada de
residuos, recíclelo con responsabilidad,
promoviendo la reutilización sostenible de los
recursos materiales. Para deshacerse de su
aparato usado, por favor, utilice los sistemas de
recogida o contacte con el distribuidor al cual
compró el producto. Ellos pueden recoger el
producto para reciclarlo sin riesgos para el
SEGURIDAD Y PRECAUCIONES ES-3 Manual de instrucciones para TV LED plano con luz de fondoDim:515*320mm(不包括底座）
Para el funcionamiento de este televisor se
utiliza alto voltaje. No retire la cubierta
posterior de su aparato. Para servicio técnico,
consulte al personal cualificado.
Para evitar peligro de incendio o descarga
eléctrica, no exponga el televisor a la lluvia
No deje caer ni introduzca objetos en las
aberturas ni ranuras de la cubierta del
televisor. Nunca derrame ningún tipo de
líquido sobre el televisor.
No obstruya los orificios de ventilación de la
cubierta posterior. Una ventilación adecuada
es esencial para evitar el fallo de los
componentes eléctricos.
Evite que el cable de alimentación quede
atrapado bajo el televisor.
Nunca se suba, ni se apoye, ni empuje
bruscamente el televisor o su soporte. Debe
prestar especial atención a los niños. Si cayera,
podría causar serias lesiones.
No coloque su televisor sobre un carrito, soporte,
estantería, o mesa, inestables. Si cayera podría
causar serias lesiones personales y daños al
Cuando el televisor no se vaya a usar durante un largo
período de tiempo, es recomendable desconectar el
cable de alimentación de la toma de corriente.
Si el televisor se va a incorporar a un
compartimento o un lugar cerrado, se deben
mantener unas distancias mínimas. La
acumulación de calor puede reducir la vida útil de
su televisor y también puede ser peligroso.
ADVERTENCIAS Y CUIDADOS Distancias mínimasSEGURIDAD Y PRECAUCIONES ES Manual de instrucciones para TV LED plano con luz de fondo ES-4INSTALACIÓN PRECAUCIÓN *Coloque el TV en la estancia donde la luz no incida directamente sobre la pantalla.*La oscuridad total o los reejos en la imagen en pantalla pueden causar fatiga ocular. Se recomienda una iluminación tenue e indirecta para un visionado cómodo. *Deje suciente espacio entre el TV y la pared para permitir la ventilación.*Evite los lugares excesivamente calurosos para evitar posibles daños en la cubierta o fallo prematuro de los componentes. *No obstruya los oricios de ventilación durante el uso del TV. Parámetros principales
Características principales
Conexión HDMI y Euroconector;
Sonido Estéreo NICAM; 5 3 Función "TIME SHIFT" de desplazamiento en la emisión;Alta luminosidad, amplio Ángulo de visión2 Se puede utilizar como Televisor, dispositivo de visualización, pantalla de PC;1 PanelPAL/SECAM/MPEG2/MPEG4/H.26440"Entrada de video por Componentes >=400Entrada de vídeo Compuesto Nunca manipule ningún componente interno del TV ni cualquier otro control de ajuste que no se mencione en este manual. Todos los TV LED son equipos eléctricos de alta tensión.Cuando limpie el polvo o cualquier gota de agua en la PANTALLA o carcasa, o alrededor de los botones o conectores, debe desconectar el cable de alimentación del conector de alimentación.Limpie el TV con un paño suave y seco, libre de polvo.Durante las tormentas eléctricas, desconecte el cable de alimentación y el cable de la antena para evitar daños al TV y a otros dispositivos que estén conectados al mismo.Todas las reparaciones al TV deben efectuarse por personal de servicio cualicado en estas tareas. 02 INTRODUCCIÓN Sistemas de TV Sistema de Señal de Vídeo Tensión de alimentaciónDenición horizontal (líneas de TV)INTRODUCCIÓNPAL-B/G, I, D/KSECAM-B/G, D/K, LAC 100-240V 50/60HzConsumo de energía 100W Consumo de energía en modo tandbyPotencia de salida de Audio (THD≤ 7%)≤0.30W2 x 8WSeñal de entrada1 RGB(PC) analógico, 1 PC audio2 Interfaces multimedia de alta denición (HDMI)1 entrada de compuesto1 Entrada de video por componentes1 entrada de euroconector 1 CI
2 USB1 Entrada de AntenaSeñal de salida1 Auriculares1 COAXIAL1 salida de euroconector >=350ES-5 Manual de instrucciones para TV LED plano con luz de fondo DVB-T,DVB-C1000 ( DTV),100 (ATV)Número de canales en memoriaMODOS PREESTABLECIDOS PC
RESOLUCIÓN Frecuencia V.(KHz) Frecuencia H.(KHz)
INTRODUCCIÓN ES Manual de instrucciones para TV LED plano con luz de fondo ES-6
66.64Instrucción sobre el montaje del soporte base
1. Coloque el TV con la pantalla hacia abajo
sobre una superficie plana. Utilice una tela para
protegerlo. Coloque el pilar de la base de soporte
sobre la parte inferior del TV.
2. Fije el fondo girando el tornillo fuertemente
NOTAS DE INSTALACIÓN Ubique el TV en una habitación en donde la luz no le refleje directamente sobre la pantalla. La
oscuridad total o un reflejo en la pantalla pueden provocar cansancio en la vista. Se
recomienda iluminación suave e indirecta para una visión cómoda.
Deje espacio suficiente entre el TV y la pared a fin de permitir ventilación.
Atención: El pie de esta TV no es posible rotarlo.
Evite ubicaciones excesivamente calurosas para prevenir un posible daño a la carcasa o un
fallo prematuro de los componentes.
INTRODUCCIÓN ES-7 Manual de instrucciones para TV LED plano con luz de fondoES INSTRUCCIONES DE INSTALACIÓN PARA EL MONTAJE EN PARED
2. Retire los tornillos de la parte baja del televisor,
donde la base se une con el TV, y retire el soporte
de la base (guárdelo en un lugar seguro para su uso
1. Coloque el Televisor LED LCD sobre una
superficie sólida. Por favor, coloque algún
material suave sobre el frente de la
pantalla para protegerla de cualquier
3. Utilice los cuatro tornillos suministrados para fijar el TV sobre el soporte de pared del TV (no
incluido), por medio de los cuatro orificios estándar VESA de la parte posterior del televisor.
Este televisor puede montarse en pared de la siguiente manera:
INTRODUCCIÓN Manual de instrucciones para TV LED plano con luz de fondo ES-8
Sensor del mando a distancia
MENU Muestra el MENÚ principal. ３ POWER ２ VOL+/VOL-Ajusta el nivel del sonido.En MENU, ajuste la opción que seleccionó. ５
BRON Muestra el menú fuent e de entrada. CH+/CH- . En MENU En el modo TV, pulse CH+ o CH- para cambiar el canal de arriba abajo, pulse CH+ o CH- para seleccionar las opciones. １
５ entradaFuente de alimentación CA ６
AV entradaINTRODUCCIÓN
Conexión con su TV Haier
Equipos de Audio/Video
con conectores HDMI G Verde (Y)
Video, reproductor DVD u otro
aparato con YPbPr/YCbCr
Video, reproductor DVD u
otro aparato con CVBS/S-Video
Manual de instrucciones para TV LED plano con luz de fondo ES-10
:Conexión de un reproductor de DVD/receptor
decodificador de cable o satelital/consola de
juegos/PC u ordenador portátil.
Hay varias opciones para conectar un reproductor de
DVD/receptor decodificador de cable o satelital/consola
de juegos/PC u ordenador portátil a su TV.
Opción 1 SCART Conecte un cable SCART (no incluido) de la conexión
SCART en el TV al reproductor de DVD/receptor de
decodificador de cable , o consola de juegos.
Para seleccionar el dispositivo conectado con el
cable SCART, pulse el botón SOURCE en el mando a
distancia y utilice las teclas ▼▲ para seleccionar SCART,
y pulse el botón OK.
Nota: El TV estará en conexión SCART por defecto cuando
Opción 2 HDMI Si el dispositivo que desee conectar al TV está
encendido, apáguelo primero.
Conecte un cable HDMI (no incluido) de la conexión
HDMI en el TV al reproductor de DVD/receptor de cable ,
o consola de juegos.
Encienda el dispositivo que recién ha conectado al
Para seleccionar el dispositivo conectado con el cable
HDMI, pulse el botón SOURCE en el mando a distancia y
utilice las teclas ▼▲ para seleccionar HDMI, y pulse el
Opción 3 AV Audio Visual
(amarillo/blanco/rojo)
Asegúrese de que tanto el TV como el dispositivo
estén apagados antes de realizar la conexión.
Conecte los cables AV (no incluidos) de las
conexiones de vídeo (amarillo) y de audio (blanco, rojo)
en el TV al reproductor de DVD o a la consola de juegos,
Para seleccionar el dispositivo conectado con el cable
AV, pulse el botón SOURCE en el mando a distancia y
utilice las teclas ▼▲ para seleccionar AV, y pulse el botón
(verde/azul/rojo) + (blanco/rojo)
Asegúrese de que tanto el TV como el dispositivo
estén apagados antes de realizar la conexión.
Conecte los cables (no incluidos) de las conexiones
COMPONENT IN (entrada de componente) Y, Pb, Pr
(verde, azul, rojo) y L-Audio-R (blanco, rojo) en el TV al
reproductor de DVD o a la consola de juegos, etc.
Para seleccionar el dispositivo conectado con el
cable COMPONENT, pulse el botón SOURCE en el mando
a distancia y utilice las teclas ▼▲ para seleccionar
y pulse el botón OK.
Opción 5 VGA (Sub-D de 15 pines)
Conecte un cable VGA (no incluido) de la conexión
VGA en el TV a PC/ordenador portátil.
Para seleccionar el PC/ordenador portátil conectado
con el cable VGA, pulse el botón SOURCE en el mando a
distancia y utilice las teclas
▼▲ para seleccionar PC, y
Nota: VGA es sólo vídeo. Para tener audio desde su
PC/ordenador portátil, necesita conectar un cable por
separado desde PC Audio (ficha de 3,5 mm) hasta la
conexión para auriculares en su PC/ordenador portátil
Opción 6 USB La mayoría de las memorias USB pueden conectarse a
su TV, y algunas cámaras digitales también pueden
Conecte la memoria USB (no incluida) o un cable USB
(no incluido) al TV.
Para seleccionar el USB conectado al TV, pulse el
botón SOURCE en el mando a distancia y utilice las teclas
▼▲ para seleccionar USB, y pulse el botón OK.
Nota 1: Sólo archivos *.jpg y *.mp3 funcionarán; no se
garantiza el funcionamiento de otro tipo de archivos y
puede que estos no funcionen.
Nota 2: Los iPhones y iPods de Apple no son compatibles
Nota 3: Cuando conecte cualquier dispositivo a la
conexión USB, mantenga la longitud del cable USB tan
corta como sea posible.
es una conexión de audio digital que se utiliza
para conectar equipos de audio, por ejemplo, home
theatres y otros sistemas Hi-Fi digitales en distancias
cortas. La señal se transmite a través de un cable coaxial
Asegúrese de que tanto el TV como el dispositivo
estén apagados antes de realizar la conexión.
Conecte los cables AV (no incluidos) de la conexión
en el TV al sistema de sonido Home Theatre o al
sistema Hi-Fi digital, etc.
Inserte el enchufe del audífono en la conexión para
auriculares en el TV. Los altavoces del TV ya están
silenciados. O bien, también puede enchufar altavoces
externos si se requiere.
SALIDA DE AUDIO DIGITAL (COAXIAL)
COAXIAL COAXIAL Conexión con su TV Haier
INTRODUCCIÓN ES-11 Manual de instrucciones para TV LED plano con luz de fondoLa ranura de la interfaz común (IC) está diseñada para
admitir el módulo de acceso condicional (AC) y la tarjeta
Inteligente a fin de ver los programas de televisión de
pago y los servicios adicionales. Comuníquese con su
proveedor de servicio de Interfaz Común para obtener
más información acerca de los módulos y de la
suscripción. Tenga en cuenta que no se proporcionan los
módulos AC ni las tarjetas inteligentes, ni los ofrecemos
como accesorios opcionales.
INTERFAZ COMÚN Advertencia Desconecte el TV antes de insertar los módulos en la ranura de la Interfaz Común.Inserte la CAM correctamente, luego la Tarjeta Inteligente a la ranura de la IC que se ubica en la parte lateral del TV.Encienda el TV, y éste mostrará el siguiente mensaje si se detecta el módulo AC. Aguarde unos minutos hasta que se active la tarjeta.Pulse el botón MENU y luego, el botón ▲▼ para seleccionar la opción de Información IC.Se muestra la información detallada en la tarjeta IC en uso.Pulse el botón OK para acceder al menú de la tarjeta. Consulte el manual de instrucciones del módulo para configurar los detalles.Cuando se retira el módulo, el siguiente mensaje aparecerá en la pantalla.RANURA DE IC CAM Tarjeta Inteligente Módulo IC insertado
INTRODUCCIÓN Manual de instrucciones para TV LED plano con luz de fondo ES-12
ES ChannelPictureAudioClockSetup Lock
Auto ScanSignal InformationManual ScanProgram EditCommon InterfaceReturn Move OK OK MENUMando a distancia
03 Mando a distancia Pulsar para encender o apagar el TV.(Encendido)S.MODEPulsar para seleccionar el modo de sonido.P.MODEPulsar para seleccionar el modo de imagen. 0-9 Pulsar para introducir un número de canal o contraseña.Q.VIEWPúlsar para cambiar al último canal visto.SLEEPPúlsar para ajustar el periodo deapagado auto.VOL +/-Pulsar para ajustar el nivel de volumen.(Silencio)Pulsar para desactivar o activar el sonido.AUDIO(I/II)Pulsar para seleccionar Mono, Nicam estéreo para canales ATV. Seleccionar idioma de audio para canales DTV.SUBTITLEPulsar para activar o desactivar subtítulos.Pulsar para abrir la lista de canales favoritos. En modo Teletexto, pulsar para aguantar una página.SCREENPulsar para cambiar la relación de aspecto de la imagen.Púlsar para abrir el menú en-pantalla. En modo Teletexto, pulsar para abrir la página ÍNDICE.Pulsar para navegar en el menú en-pantalla.Pulsar para confirmar una selección.OKPulsar para regresar a la pantalla previa. En modo Teletexto, pulsar para entrar en modo mezcla.(retroceso)(avance)Pulsar para avanzar o rebobinar rápido. en modo multimedia.En modo teletexto, pulsar para abrir o cerrar la página de Teletexto. Pulsar para ver el menú principal en modo MHL, por ejemplo el menú APP.SOURCEPulsar para abrir la lista de fuentes de entrada.Pulsar para lazar el modo HDMI2/MHL. P Pulsar para cambiar un canal.Pulsar para ver la información de canales.En modo Teletexto, pulsar para ver la información oculta.Púlselo para abrir la lista de canales. En modo Teletexto, pulsar para cambiar la imagen a mitad superior, mitad inferior o completa.3D WORLDEstos modelos no soportan la función 3D.Pulsar para cerrar el menú en-pantalla. En modo teletexto, pulsar para ocultar el texto. 16
26 Pulsar para seleccionar el archivo anterior o siguiente.(anterior)(siguiente)Pulsar para detener la reproducción multimedia.GUIDEPulsar para ver la Guía Electrónica de Programas en modo TV. Pulsar para entrar en la subpágina de Teletexto.(REC)Pulsar para grabar el programa de TV que está viendo en modo DTV.Pulsar para reproducir/hacer una pausa en modo multimedia.(reproducir/pausa ) Inserte las baterías en el mando a distancia1. Retire la tapa de las baterías. 2. Inserte las 2 pilas AAA 1.5v asegurándose de que la polaridad (+ o -) coincida con la polaridad marcada dentro de la unidad. 3. Coloque de nuevo la tapa de las baterías. Sustituya las baterías por otras nuevas, cuando el televisor comience a mostrar los síntomas siguientes: El funcionamiento es inestable o errático. A veces, el televisor no funciona con el mando a distancia. Observaciones: 1) Se recomienda el uso de pilas alcalinas. 2) Retire las baterías cuando estén gastadas o si el mando a distancia no se va a utilizar durante un período de tiempo prolongado.(detener)Botón nº Descripciones
ES-13 Manual de instrucciones para TV LED plano con luz de fondoE TEXTO SELECCIONAR UNA TECLAS DE ACCESO DIRECTO
ÍNDICE SUB PÁGINA ESPERA REVELAR Pulse:
TELETEXTO Introduzca el número de la página deseada, utilizando los botones 0 a 9 o
arriba/abajo. Ejemplo: página 120, introduzca 120. El número aparece en la
parte superior izquierda, el contador cambia y entonces aparece la página.
Repita esta operación para ver otra página. Si el contador continúa buscando,
signica que esa página no se transmite. Seleccione otro número.
Están coloreados como se muestra en la parte inferior de la pantalla. Las
cuatro teclas de colores se utilizan para acceder a los elementos o
páginas correspondientes. Las áreas coloreadas parpadean cuando el
elemento o la página no están aún disponibles.
Esto le devuelve a la página de contenidos (normalmente la página 100).
Algunas páginas contienen subpáginas que se muestran sucesivamente de
forma automática. Esta tecla se utiliza para detener o retomar la muestra de
subpáginas. La indicación aparece en la parte superior izquierda.
Para congelar la página.
Para mostrar u ocultar la información oculta (soluciones de juegos).
Se usa para entrar o salir de los modos de teletexto. Aparece el sumario con
una lista de elementos a los que puede accederse. Cada elemento tiene un
número de página correspondiente de 3 dígitos. Si el canal seleccionado no
emite teletexto, se mostrará la indicación 100 y la pantalla permanecerá en
blanco (en este caso, salga del teletexto y seleccione otro canal).
El Teletexto es un sistema de información emitido por algunos canales que puede ser consultado como
un periódico. También ofrece acceso a los subtítulos para los telespectadores con problemas de
audición o que no estén familiarizados con el idioma de transmisión (redes por cable, canales por
MIX El Teletexto y la imagen del programa se muestran juntas.
EXIT Salir del Teletexto.
SIZE Cambia la imagen mitad superior, mitad inferior o tota la página. Manual de instrucciones para TV LED plano con luz de fondo ES-14 ESOperación
04 OPERACIÓN Guía de instalación cuando se encienda por primera vez el TV o se restaure a los valores predeterminados.First Time SetupOSD Language EnglishMode Setting Home ModeCountry GermanyStartAuto Scan DTV+ATVAntenna Type AirOSD Language EnglishMode Setting Home ModeCountry GermanyStartAuto Scan DTV+ATVAntenna Type CableCable QuickFirst Time SetupSelect the usage mode?shop mode is for shop usage only.Shop modeHome modeAre you sure to change toShop mode? OK CancelShop mode is the most energy mode OK CancelContinue?1). Pulse el botón ▼/▲ para navegar por los menús y los botones ▲
▼ para cambiar los ajustes. Seleccione el idioma en el que desea visualizar el menú y elija un modo entre “Home Mode”/”Shop Mode” (Modo casa/Modo tienda).Modos Casa o Tienda1. Cuando se encienda la unidad por primera vez, se mostrará ajustar el idioma de OSD, el usuario puede seleccionar entre "Shop Mode" (Modo Tienda) y "Home Mode" (Modo Casa).Cuando la pantalla muestre el siguiente menú de ajuste y el cursor permanezca en la elección "Home Mode" (Modo Casa), pulse ▲
▼ para realizar ajustes y "OK" (Aceptar) para ingresar al menú.Si selecciona "Shop Mode" (Modo Tienda), se visualizará el siguiente menú.Seleccione "OK" (Aceptar) para ingresar al siguiente menú.Seleccione "Cancel" (Cancelar) para regresar al menú “First la opción "Home Mode" (Modo Casa). Seleccione esta opción para ir al siguiente menú para seleccionar el país.2). Pulse el botón ▲
▼ para seleccionar “AIR”/”Cable” (Aire/ NotaEn el Reino Unido, para ver TV por cable debe conectar el manual de instrucciones del TV para obtener más detalles.Si selecciona DVB-C, seleccionará “Full” (Completa) o “Quick” (Rápida) para explorar. Del mismo modo puede seleccionar el modo “Auto Scan” (Exploración automática) entre: DTV+ATV o solamente DTV, o solamente ATV.3). Dará inicio la sintonización de canales. Esta operación puede tardar varios minutos. La pantalla mostrará el progreso de la sintonización y el número de canales encontrados.4). Si desea omitir la sintonización DTV, pulse el botón MENU para interrumpir la sintonización en progreso. Iniciará directamente la sintonización de ATV.5). Después de completar la sintonización, los canales se ordenan en el orden establecido. Si desea omitir canales, canales, seleccione “Programme Edit” (Editar programa) en el menú “Channel” (Canal).6). La contraseña predeterminada anterior es 0000. No puede usar 0000 como nueva contraseña. NotaDTV TV DigitalATV TV Analógica (no usada en el RU) 1. Menú CHANNEL (CANAL)
1.1) Sintonización automática (DVB-T) 1). Pulse el botón MENU y enseguida pulse los botones ▼/▲ para seleccionar el menú “CHANNEL” (CANAL) y enseguida pulse el botón OK (Aceptar) o el botón ▼
. 2). Pulse los botones ▼/▲ para seleccionar “Auto Scan” (Exploración automática) y enseguida pulse el botón OK (Aceptar). ES-15 Manual de instrucciones para TV LED plano con luz de fondoOperación
Channel PictureAudioClockSetup Lock
para seleccionar “Antenna Type” (Tipo
de antena) como “Air” (Aire), es decir DVB-T.
4). En el modo “Country” (País), pulse el botón
seleccionar el país donde operará el TV.
5). En el elemento “Mode” (Modo), pulse el botón
seleccionar el modo de sintonización: ATV / DTV / DTV + ATV.
para seleccionar “Start” (Iniciar) para dar
6). Dará inicio la sintonización de canales. Esta operación
puede tardar varios minutos. La pantalla mostrará el progreso
de la sintonización y el número de canales encontrados.
7). Si desea omitir la sintonización DTV, pulse el botón
MENU para interrumpir la sintonización en progreso. Iniciará
directamente la sintonización de ATV. Puede repetir el paso
anterior si también desea omitir la sintonización de ATV.
Aparecerá un recordatorio la próxima vez que encienda el TV,
si no se encuentran canales.
8). Después de completar la sintonización, los canales se
ordenan en el orden establecido. Si desea omitir canales,
canales, seleccione “Programme Edit” (Editar programa) en el
menú “Channel” (Canal).
y enseguida pulse el botón
seleccionar el país en el que operará el TV.
4). En el menú “Mode” (Modo), pulse el botón
seleccionar entre ATV / DTV / DTV + ATV.
5). Seleccione “Start” (Iniciar) para ingresar al menú tal como
se indica, y enseguida seleccione el modo de búsqueda.
6). Dará inicio la sintonización de canales. Esta operación
puede tardar varios minutos. La pantalla mostrará el progreso
de la sintonización y el número de canales encontrados.
7). Si desea omitir la sintonización DTV, pulse el botón
MENU para interrumpir la sintonización en progreso. Iniciará
directamente la sintonización de ATV. Puede repetir el paso
anterior si también desea omitir la sintonización de ATV.
Aparecerá un recordatorio la próxima vez que encienda el TV,
si no se encuentran canales.
8). Después de completar la sintonización, los canales se
ordenan en el orden establecido. Si desea omitir canales,
canales, seleccione “Programme Edit” (Editar programa) en el
menú “Channel” (Canal).
1.2) Sintonización automática (DVB-C)
1). Pulse el botón MENU y enseguida pulse los botones
para seleccionar el menú “Channel” (Canal) y enseguida
pulse el botón OK (Aceptar).
para seleccionar “Auto Tuning”
(Sintonización automática) y enseguida pulse el botón OK
(Aceptar), seleccione “Antenna Type” (Tipo de antena) como
“Cable”, es decir DVB-C.
ES Manual de instrucciones para TV LED plano con luz de fondo ES-16Operación
Channel PictureAudioClockSetup Lock
1. Pulse el botón rojo de teletexto para almacenar los
canales después de la sintonización manual.
2. Si el número en “Guardar en” es el mismo que el número
del canal actual, cuando pulse el botón Rojo, el número en
“Guardar en” sobrescribirá el número del canal actual.
para seleccionar “Channel Edit” (Editar
canales) en el menú “Channel” (Canal). Pulse el botón OK
(Aceptar) para ingresar al menú secundario. Enseguida tiene
que seleccionar el canal que desea editar.
OK MENU Delete (Eliminar): Pulse el botón Rojo para eliminar el canal
Skip (Omitir): Pulse el botón Amarillo para seleccionar la
función “Skip” (Omitir) y enseguida se visualizará el icono SKIP
junto al programa y será omitido al cambiar los canales.
Move (Mover): Pulse el botón Verde para resaltar el canal
que desea mover. Se visualizará un icono junto al número
de canal. Enseguida pulse los botones
Rename (Renombrar): (Sólo para TV) Pulse el botón Azul para
cambiar el nombre del canal. Pulse los botones numéricos
Todos los canales, incluido ATV, DTV y Radio se pueden
sintonizar una vez, si el tipo de sintonización es DTV+ATV.
Todos los canales almacenados serán eliminados después de
la sintonización automática.
Después de la sintonización automática, el canal será el
2.1) Sintonización manual DTV (DVB-T)
1). Pulse el botón MENU y enseguida pulse los botones
para seleccionar el menú “Channel” (Canal) y enseguida
pulse el botón OK (Aceptar).
2). Pulse los botones
para seleccionar “DTV Manual
Tuning” (Sintonización manual DTV) y enseguida pulse el
botón OK (Aceptar). Si selecciona “Air” (Aire) en “Auto Scan”
(Exploración automática), ingresará al menú de exploración
3). Emergerá la pantalla “DTV Manual Tuning” (Sintonización
para seleccionar el canal UHF deseado
o pulse el botón OK (Aceptar) y a continuación introduzca el
número de canal. Seleccione “Start” (Iniciar) para comenzar
la búsqueda de ese canal. Cuando se sintonice la señal, la
intensidad de la imagen y de la señal será visualizada en la
4). Pulsar el botón MENU para regresar al menú principal.
5). Pulse el botón EXIT para salir del menú.
2.2) Sintonización manual DTV (DVB-C)
1). Pulse el botón MENU y enseguida pulse los botones
para seleccionar el menú “Channel” (Canal) y enseguida
pulse el botón OK (Aceptar). Si selecciona “Cable” en
Scan” (Exploración automática), ingresará al menú de
exploración manual DVB-C.
2). Emergerá la pantalla “DVB-C Manual Tuning” (Sintonización
manual DVB-C). Pulse los botones
“Frequency/Symbol Rate/Modulation” (Frecuencia/Índice de
símbolo/Modulación), pulse OK para introducir la frecuencia y
el índice de símbolo, pulse
para cambiar a “Modulation”
(Modulación). Pulse “Start” (Iniciar) para comenzar la
búsqueda de ese canal. Cuando se sintonice la señal, la
intensidad de la imagen y de la señal será visualizada en la
3). Pulsar el botón MENU para regresar al menú principal.
4). Pulse el botón EXIT para salir del menú.
3) Sintonización manual de ATV:
Puede cambiar el sistema de sonido para buscar canales de
guarde los canales seleccionados.
ES-17 Manual de instrucciones para TV LED plano con luz de fondoOperación
Shop ModeHDMI CEC ControlSetupReturn Move OK OK MENU
para ingresar un nuevo nombre y pulse el botón OK (Aceptar)
FAV: Pulse el botón FAV (en lugar de los botones de color)
para establecer el canal favorito. (Si desea ver “Favorite
Channel List” (Lista de canales favoritos) tiene que salir del
Este menú puede mostrar la información de la tarjeta CI.
6). Información de señal (solo para DTV)
para seleccionar “Signal Information”
(Información de señal) en el menú “Channel” (Canal).
Enseguida pulse el botón OK (Aceptar) para mostrar la
información relacionada del canal actual.
2. MENÚ PICTURE (IMAGEN)
El segundo elemento del MENU es “PICTURE” (IMAGEN).
Aquí puede ajustar los efectos de la imagen, tal como el
1). Existen tres modos de temperatura a base de color y
son: Normal, Cálido, Frío.
2). La opción “PC Setting” (Ajuste de PC) solo está
disponible en el modo PC, en el cual puede ajustar la
posición horizontal, posición vertical, tamaño y fase.
3. MENÚ AUDIO El tercer elemento del MENU es “AUDIO”.
Aquí puede ajustar los efectos de sonido tales como los
agudos, graves, balance, etc.
Volumen automático: solo está disponible cuando
el volumen de la señal de entrada es muy alto o está
4. MENÚ CLOCK (RELOJ)
El cuarto elemento del menú es “CLOCK” (RELOJ). Puede
ajustar el reloj, el tiempo de encendido/apagado,
temporizador, etc. Pulse
Auto Sleep (Dormir automático)
Si después de 15 minutos no hay señal de entrada, el TV
cambiará a “Auto Sleep” (Dormir automático), cuando la
función “Auto Sleep” (Dormir automático) está ajustada en
ON (ACTIVAR). La hora del reloj se ajusta automáticamente
cuando el TV puede recibir DTV.
5. MENÚ SETUP (CONFIGURACIÓN)
El quinto elemento del MENU es “SETUP” (CONFIGURACIÓN).
Puede ajustar las opciones “OSD Language” (Idioma OSD),
“Audio Language” (Idioma de audio), “Subtitle Language”
(Idioma de subtítulos), etc.
ES Manual de instrucciones para TV LED plano con luz de fondo ES-18Operación
PVR Settings Move LeftMove RightSelect Exit
Auto Standby (4hr) (En espera automático)
1. En un tiempo de 4 horas a partir del momento en el que
se encendió el televisor, si no existen cambios, por ejemplo
si no se cambia el canal o el volumen, el TV iniciará de forma
automática el procedimiento de apagado automático.
Una ventana emergente aparecerá en la pantalla.
Después de 150 segundos el TV cambiará de forma
automática al modo de espera. Para cancelar el apagado
automático pulse cualquier botón en el mando a distancia.
2. Para cancelar el modo de apagado automático
En opciones, seleccione “Auto Standby (4hr)” (En espera
automático), enseguida se visualizarán las opciones
disponibles. Ajuste “Auto Standby (4hr)” (En espera
automático) en “OFF” (Desactivar).
Para reactivar “Auto Standby (4hr)” (En espera automático),
repita el procedimiento anterior excepto que use el botón de
En el menú “PVR File System” (Sistema de archivos PVR) puede
Timeshift Record Time (Tiempo de grabación de pausa en
directo): Para establecer el tiempo máximo de grabación de
Auto Standby (4hr) (En espera automático): Para ajustar
la unidad en el modo de espera después de un tiempo de
inactividad de 4 horas.
Mode Setting (Ajuste de modo): Para establecer el Home
Mode (Modo Casa) o Shop Mode (Modo Tienda).
HDMI CEC Control (Control CEC HDMI): Para activar o
desactivar la función CEC.
tiempo de visualización del menú.
Default” (Restaurar ajustes predeterminados) y pulse el botón
usar si experimenta problemas con su TV.
Al restaurar los ajustes predeterminados se borrarán todos
los programas así como la contraseña.
Actualización de software (USB)
para seleccionar “Software Update
(USB)” (Actualización de software USB) en el menú “Channel”
(Canal). Pulse el botón OK (Aceptar) para actualizar el software
a través de USB. Siga las instrucciones de actualización de
software proporcionadas con el mismo.
Nota: Le recomendamos que realice la restauración de fábrica
(consulte Restauración de ajustes predeterminados en el
se actualice correctamente.
6. Menú LOCK (BLOQUEO)
El sexto elemento del menú es “LOCK” (BLOQUEO). Puede
bloquear el sistema, establecer una contraseña, bloquear
programas y ajustar el control parental. Una vez ajustado el
sistema de bloqueo, debe introducir la contraseña antes de
buscar canales o de cambiar cualquier programa.
La contraseña por defecto es 0000, si olvida la contraseña;
puede usar la súper contraseña. 9443.
Channel Locks (Bloqueo de canales): Pulse
seleccionar el programa, pulse el botón OK (Aceptar) para
bloquear un programa. Si desea desbloquear el programa,
ingrese al menú principal, introduzca la contraseña,
seleccione el programa, enseguida pulse nuevamente el
7. Menú EPG (Guía electrónica de
El menú EPG (Guía electrónica de programas) proporciona
la información detallada del programa de difusión. Pulse
el botón GUIDE (Guía), enseguida se visualizará un menú
emergente con la información del programa relacionada
con el canal que visualiza en ese momento. Podrá ver la
información de programa de hasta siete días. Para ver la lista,
para resaltar la fecha y enseguida
para desplazarse a través de las fechas
ES-19 Manual de instrucciones para TV LED plano con luz de fondoOperación PROGRAM GUIDE 001
EXIT E X I T OK EXIT MENU Hot key
Format sda1 192 MB FAT32 Para ver cual será la emisión después del programa actual,
pulse el botón Amarillo (Programa). Para ver un canal
diferente, use los botones
para resaltar el canal y
enseguida pulse el botón
. Para salir del menú EPG,
pulse el botón GUIDE (Guía) o EXIT (Salir). Púlselo (Service
(Servicio)) nuevamente para volver.
Consulte la parte inferior de la pantalla EPG para ver las
funciones básicas del botón del mando a distancia.
En el modo EPG, pulse el botón Rojo en el mando a distancia
para seleccionar el programa que desea grabar. Ingresará al
menú Scheduled Record (Grabación programada) para ajustar
la grabación. (Consulte la sección del sistema de archivos
Asegúrese de insertar un disco duro o dispositivo USB
compatible en el puerto USB para las grabaciones
programadas. Si el dispositivo de almacenamiento no es
compatible, se le solicitará que lo formatee. En el menú Setup
de archivos PVR) > “Device List” (Lista de dispositivos) para
formatear el dispositivo.
ADVERTENCIA Cuando formatee el dispositivo USB, se eliminarán todos los
archivos almacenados en el dispositivo USB.
Si ha establecido una grabación programada, su TV se
encenderá automáticamente en el tiempo establecido y
se apagará automáticamente después de completarse la
grabación. Sin embargo, durante la grabación programada
la imagen y el audio serán deshabilitados (no se visualizará
ninguna imagen en la pantalla) mientras esté en
funcionamiento el TV. Puede pulsar el botón STANDBY (En
espera) para reactivar la imagen y el volumen.
Reminder (Recordatorio) (botón Azul)
En el menú EPG, pulse el botón AZUL para ajustar un
recordatorio de programa. El menú Reminder (Recordatorio)
será visualizado y podrá usar los botones
los detalles del recordatorio de programa. Podrá ajustar
un recordatorio para que se presente Una vez, Diario o
Puede pulsar el botón Rojo para ver la lista de programas
programados. También puede eliminar los programas que ha
En el menú EPG, pulse el botón Verde para ver más
información sobre el programa actual.
8. Sistema de archivos PVR (solo
Pulse el botón Menú, seleccione el menú secundario “Setup”
“PVR File System” (Sistema de archivos PVR), enseguida pulse
el botón OK (aceptar) para ingresar al menú secundario y
enseguida use los botones
para desplazarse por las
Preparación para grabar un programa:
Device List (Lista de dispositivos): Este menú secundario
listará los dispositivos USB conectados al TV. Puede
seleccionar el dispositivo y enseguida pulsar el botón Rojo
para formatear el dispositivo USB.
Scheduled Record (Grabación programada): Aquí puede
ajustar la lista de grabación programada. Del mismo modo
puede eliminar las grabaciones programadas que ha
File Manager (Administrador de archivos): Aquí puede ver
todos los programas grabados. Pulse el botón
reproducir a pantalla completa.
ES Manual de instrucciones para TV LED plano con luz de fondo ES-20Operación
Scheduled Record - Group 1 Move UpMove DownSelectReturn Exit
EXIT E X I T OK EXIT Hot Key MENU AdjustAdjustSetting StatusSetting Is Not In UseFrequency OnceChannel 6 Colourbars 100Start Time 2007-10-1007 :1 307 :4 3End Time 2007-10-10 Recording Recorded Time : 00 : 00 : 40Available Time : 25 Minute00:00:00 Available Time 00:00:05
FF Prev. Next 00:00:00/04:13:20 Ingrese al menú secundario para que pueda ajustar la
frecuencia de grabación como Once, Daily, Weekly, Weekday
Para grabar el programa que visualiza actualmente, pulse el
botón REC y aparecerá un icono REC rojo en la pantalla. En el
menú de abajo se visualizará el tiempo de grabación restante
y la duración/hora de grabación.
Para mostrar el menú pulse nuevamente el botón REC
Para detener la grabación, pulse el botón Stop (Detener).
También puede ingresar al Menú Media Player (Reproductor
de medios) para ver los programas grabados en el modo
Reproducción de grabación:
El programa grabado en el "USB" será guardado en la carpeta
"usbrecord" en el dispositivo.
Puede reproducir vídeos en el menú secundario “PVR Settings” (Ajustes de PVR) y “File Manager” (Administrador de
1. El tamaño de almacenamiento USB puede ser de 128 MB a
500 GB de tamaño, pero para el uso práctico se recomienda
un tamaño de 2 GB a 500 GB.
2. El vídeo podría estar pixelado cuando sea demasiado
baja la tasa de bits de vídeo. Esto puede ser ocasionado por
conectar un cable de extensión USB en lugar de conectar el
USB directamente en el TV.
3. No todos los dispositivos USB son compatibles.
A continuación se muestra una lista de unidades USB
Los modelos que no están listados podrían ser compatibles,
Seleccione la opción
y pulse el botón OK (Aceptar)
para reanudar la reproducción, aparecerá un icono de
reproducción blanco en la parte derecha de la pantalla, el
cual indica que se está realizando una pausa en directo.
Cuando desaparezca el menú, pulse el botón
aparecerá nuevamente el menú. Para detener la pausa en
directo, pulse el botón Stop (Detener) o mueva el cursor para
seleccionar la opción Stop (Detener) cuando esté activado el
menú, enseguida siga la guía emergente.
t Asegúrese que el dispositivo de almacenamiento usado para
grabar esté insertado en la entrada USB en la parte trasera de
la unidad y que sea compatible para grabar. Si el dispositivo
de almacenamiento no es compatible, se le solicitará que
al menú “PVR Settings” (Ajustes de PVR) para formatear el
t Todas las funciones (Reproducir, FB, FF, Pausar y Detener) en
el menú solamente se pueden realizar cuando está activado
tCuando el canal sea un canal Cl+ no estará disponible la
función de Pausa en directo.
pero no se garantiza su funcionamiento.
La lista de USB compatibles es la misma que para la función
Pausa en directo, consulte las siguientes páginas para obtener
t Asegúrese que el dispositivo de almacenamiento usado para
grabar esté insertado en el puerto USB en la parte trasera de
la unidad y que sea compatible para grabar. Si el dispositivo
de almacenamiento no es compatible, se le solicitará que
PVR) y seleccione “Device List” (Lista de dispositivos) para
formatear el dispositivo.
tDurante la grabación, solamente está disponible la función
tCuando el canal sea un canal Cl+ no estará disponible la
función de grabación.
Pulse el botón para pausar el programa que está
visualizando y activar la función Pausa en directo. El siguiente
menú será visualizado. Este menú desaparecerá de forma
automática después de varios segundos.
Scheduled Record Setting List
Cuando esté reproduciendo fotos, pulse el botón "OK" (Aceptar) en el mando a distancia, en la pantalla se visualizará una barra
Play/Pause (Reproducir/
Pulse el botón " Play/Pause" (Reproducir/Pausar) en el mando a distancia para reproducir o
Prev. (Ant.) Pulse el botón "
(Previous)" (Anterior) en el mando a distancia para leer la foto anterior.
Next (Siguiente) Pulse el botón "
(Next)" (Siguiente) en el mando a distancia para leer la foto siguiente.
Stop (Detener) Pulse el botón "
(Stop)" (Detener) para detener la reproducción y volver al menú anterior.
para seleccionar el disco y la carpeta, enseguida pulse OK (Aceptar) para ingresar a la lista de archivos de medios.
Pulse el botón EXIT (SALIR) para regresar al menú de selección de tipo de medios.
Seleccione el archivo de medios pulsando los botones
y OK (Aceptar), enseguida emergerá el cuadro de vista previa. Pulse
para reproducir el archivo e medios a pantalla completa. Cuando esté reproduciendo el archivo de vídeo, pulse el
botón OK (Aceptar) para visualizar la barra de control.
10. Reproductor USB Pulse el botón Source (Origen) y seleccione USB en la lista de origen, pulse el botón OK (Aceptar) para ingresar al menú USB.
Asegúrese que el dispositivo USB esté conectado en la ranura. Existen cuatro tipos de medios que puede seleccionar: Photo (Foto),
Music (Música), Movie (Vídeo) y Text (Texto). Seleccione el tipo de medios con los botones
, enseguida pulse el botón OK
(Aceptar) para ingresar al menú de selección de disco.
ES Manual de instrucciones para TV LED plano con luz de fondo ES-22Operación
Cuando esté reproduciendo música, pulse el botón "
" para seleccionar la barra de herramientas.
FB: Pulse el botón "Left/Right" (Izquierda/Derecha) en el mando a distancia para seleccionar esta función, pulse
"OK" (Aceptar) para retroceder rápidamente. Pulse el botón "PLAY" (Reproducir) para reproducir normalmente.
FF: Pulse el botón "Left/Right" (Izquierda/Derecha) en el mando a distancia para seleccionar esta función, pulse
"OK" (Aceptar) para avanzar rápidamente. Pulse el botón "PLAY" (Reproducir) para reproducir normalmente.
Background music (Música de fondo): Pulse el botón "Left/Right" (Izquierda/Derecha) en el mando a distancia
para seleccionar esta función, pulse "OK" (Aceptar) para activar/desactivar esta función.
Otras funciones son similares a las que se usan para "PHOTO" (Foto). Consulte las opciones para "PHOTO" (Foto).
Las operaciones son similares para "PHOTO" (Foto). Consulte las opciones para "PHOTO" (Foto).
Set A (Punto A): Pulse el botón "Left/Right" (Izquierda/Derecha) en el mando a distancia para seleccionar esta
función, pulse el botón OK (Aceptar) para el punto A y B, la película reproducirá en ciclo entre los puntos A y B.
Zoom in (Ampliar): Pulse el botón "Left/Right" (Izquierda/Derecha) en el mando a distancia para seleccionar esta
función, pulse "OK" (Aceptar) para ampliar la imagen. (Si el documento es mayor a 1920 x 1080, esta función no es
Zoom out (Alejar): Pulse el botón "Left/Right" (Izquierda/Derecha) en el mando a distancia para seleccionar esta
función, pulse "OK" (Aceptar) para reducir la imagen. (Esta función no es compatible con vídeos HD de 1920 x
Select Time (Seleccionar hora): Pulse el botón "Left/Right" (Izquierda/Derecha) en el mando a distancia para
seleccionar esta función, pulse "OK" (Aceptar) para seleccionar la hora de reproducción.
(Previous)/ (Next)" (Anterior/Siguiente) para seleccionar la página anterior/siguiente, introduzca la opción con los
botones numéricos y pulse el botón OK (Aceptar) para ir a la página deseada.
A continuación proporcionamos una lista de los tipos de archivo principales que se pueden reproducir desde un dispositivo
ES-23 Manual de instrucciones para TV LED plano con luz de fondoImagen Sonido Nieve RuidoPosición, dirección o conexión de la antena Comprobar InterferenciasRuidoEquipos electrónicos, coche/moto, luz uorescenteImagen normal SilencioVolumen(comprobar si está activado el Silencio o si las conexiones de audio son incorrectas)Sin imagenCable de alimentación no conectado. Interruptor de alimentación apagado. Ajustes de Contraste y brillo / Volumen. Pulsar tecla Standby en el mando para examinarlo.Sin color Sonido normal Control del color Imagen partida Sonido normal o débilResintonizar canalSin colorRuidoSistema de TVSonido normalPosición, dirección o conexión de la antena Síntoma del problema BorrosoSonido normalCambie el formato de pantallaHay barras negras en la parte superior y en la parte inferior SOLUCIÓN DE PROBLEMAS
05 SOLUCIÓN DE PROBLEMAS Silencio ES Manual de instrucciones para TV LED plano con luz de fondo ES-24Mi TV no muestra la imagen en mi
ordenador portátil/PC cuando se
La mayoría de PCs y de ordenadores portátiles requieren que
pulse algunos botones en su teclado para obtener una imagen
en el TV o en otra pantalla externa, al conectarlos con un
enchufe VGA (el enchufe azul de 15 pines en su PC o en su
ordenador portátil). En general, esto es F7 (Dell) o F4
(HP/Samsung) o F5 (Toshiba). En ordenadores portátiles, tiene
que pulsar la tecla “Fn” al mismo tiempo que la tecla “F”.
He conectado mi PC/ordenador
portátil al TV y obtengo una imagen,
pero sin sonido. ¿Por qué?
El cable VGA sólo transporta información de vídeo o de imagen.
Necesita conectar un cable separado conectado a la conexión
para audífonos (cha de 3,5 mm) en su PC/ordenador portátil
con la conexión de 3,5 mm (PC Audio IN) en su TV. Necesitará
seleccionar “PC” utilizando el botón Source en el mando a
distancia. O bien, conecte su PC/ordenador portátil utilizando
un cable HDMI si su PC/ordenador portátil tiene un conector
HDMI. HDMI es tanto audio como vídeo.
La imagen no cambia su medida
automáticamente al cambiar de
Verique que Aspect Ratio (relación de aspecto) de la imagen
del TV esté congurado en “Auto” en todas las entradas ATV,
DTV, SCART, HDMI 1, 2, etc.
Para congurar la relación de aspecto (Auto, 4:3 o 16:9), pulse
el botón Source, comience en ATV y repita la secuencia que se
muestra a continuación para todas las fuentes de entrada ATV,
DTV, SCART, HDMI 1 y 2 ya que cada fuente de entrada se
controla por separado.
Pulse el botón TV Menu
Pulse la echa derecha para acceder al submenú Picture
Pulse la echa de abajo para seleccionar Aspect Ratio
Repita para todas las fuentes de entrada.
Recién he conectado un
reproductor de DVD u otro equipo
en mi TV y no funciona.
Esto aplica para cualquier equipo conectado al TV Apague el TV y el reproductor de DVD (desconéctelos del
tomacorrientes, no los deje en "en espera").
Apague cualquier equipo conectado a la conexión SCART.
Desconecte el enchufe SCART del TV.
Conéctelo y encienda el TV.
Conéctelo y encienda el reproductor de DVD.
Seleccione HDMI del Menú Source
Pulse Play en el reproductor de DVD y verique que la película se
reproduzca correctamente.
NOTA: La conexión SCART tiene prioridad por sobre HDMI, y es
importante que el equipo conectado a la conexión SCART en el
TV esté apagado (no “en espera”).
Tenga a bien prestar atención a esta información. Si el consejo
funciona y el reproductor de DVD funciona, el TV está bien, sólo
Probablemente, los enchufes HDMI se hayan extraído y
conectado de nuevo al encender el TV.
Nunca extraiga ni conecte los cables HDMI o cualquier equipo
digital con el equipo encendido.
Siempre apague todos los equipos al desconectar o al conectar
cualquier equipo digital.
Resolución de problemas
SOLUCIÓN DE PROBLEMAS ES-25 Manual de instrucciones para TV LED plano con luz de fondoLa imagen se ve pixelada
Un ejemplo típico de un problema de recepción incluye el desgarro de imagen (pixelado) o el congelamiento de
imagen. Algunas veces hay sonidos de chasquidos o de chillidos, se silencia o NO hay recepción por completo.
Su imagen puede verse pixelada debido a la pérdida de señal de vídeo digital. La pérdida de señal puede ocurrir a
causa de problemas con señales débiles (ver antenas de TV) o si está conectado por cable a una señal de cable débil. Si
el problema son señales débiles, utilice un amplicador para reforzar la señal. Un técnico en cables puede ayudarlo a
instalar un amplicador en línea o un preamplicador. Esto aumentará la fuerza de su señal y solucionará el problema
Si está recibiendo su señal de TV por satélite, verique que su antena no se haya movido por vientos fuertes o que la
señal no haya sido bloqueada por árboles. Los árboles pueden ser un problema dado que la señal de TV puede cambiar
dependiendo de si hay un árbol sin hojas o repleto de hojas entre la antena satelital y el satélite.
Puede ocurrir que compruebe que hay canales faltantes o que está recibiendo canales de la región incorrecta.
Algunas veces, los servicios interactivos (botón rojo) no funcionan. En general, esto es causado por una señal débil; ver
Antenas de TV La televisión terrestre digital (Freeview) viene a su TV por medio de una antena; puede ocurrir que la antena anterior
que era buena para televisión analógica no funcione bien para la digital por lo que se puede necesitar una
actualización. Si obtiene algunos, pero no todos los canales digitales en DTV (Freeview), por ejemplo, BBC1, BBC2,
canal 4, pero no ITV o canal 5, en general, esto se debe a que su antena es de banda estrecha y necesita cambiarse a
Conductores y cables defectuosos
Verique su TV. ¿Los conductores en la parte trasera están correctamente conectados con la red eléctrica, con la
antena, con el decodicador o con el reproductor/grabador de vídeos/DVD? Los conductores SCART son conocidos
porque se sueltan con el tiempo, y esto puede dar como resultado problemas tanto de audio como de vídeo (imagen).
Se ha perdido el audio izquierdo, el derecho, o ambos, y los colores son pobres o turbios. Empuje los enchufes SCART
rmemente hacia adentro, esto puede solucionar el problema.
Los enchufes HDMI necesitan empujarse hacia adentro rmemente; sólo el último milímetro hace contacto. En
general, la parte plástica posterior del enchufe HDMI debe estar muy cerca del cuerpo del TV o del componente o debe
Cuando se conectan cables HDMI, puede experimentar problemas si se los conecta cuando el TV u otro componente
están encendidos. Siempre apague tanto el TV como el componente que está conectando. Si ha vericado los
enchufes y las conexiones, apague el TV y lo que haya conectado al TV, y luego enciéndalos otra vez.
He conectado mi PC al TV. No hay sonido.
Si conecta su PC u ordenador portátil al TV utilizando un cable VGA (Sub D de 15 pines) y no hay audio, necesita
conectar un cable de audio por separado al TV desde su PC o de su ordenador portátil.
Colores y tonos piel anormales
Los tonos piel y otros colores anormales pueden presentar otro problema aun en un HDTV nuevo. Esto se debe a la
conguración de imagen del TV, que está optimizada para un ambiente de exhibición. Solucione esto cambiando el
modo de imagen a natural en el menú Picture. Para mayor precisión, intente congurar las opciones de color, de
contraste y de brillo en el menú Picture, en forma manual.
Los bordes blancos alrededor de los objetos y de la gente, en general, aparecen tanto si la denición del TV está
congurada en un nivel muy alto o si su televisor utiliza tecnología de procesamiento de mejora de bordes. Vaya al
menú Picture y ajuste la denición hasta que el borde blanco desaparezca. Si la mejora de bordes está activada,
intente desactivarla utilizando el menú Service.
A veces, el vídeo puede verse entrecortado. Cuando esto ocurra, verique si la señal es lo sucientemente fuerte. Si la
señal es fuerte, el problema es con el operador de cable. Si la fuerza de la señal es débil, intente aumentarla con la
ayuda de un amplicador.
La imagen no llena la pantalla
Al conectar PCs u ordenadores portátiles al TV, puede ocurrir que la imagen no llene la pantalla. Verique la
conguración de pantalla en su PC u ordenador portátil (Windows > Start > Control Panel > Appearance y
Personalization > Display settings) y seleccione la mejor resolución. En su TV, seleccione: TV Menu > Picture > Settings
y luego intente AUTO, ZOOM1 o ZOOM2 para obtener la mejor visualización.
Conexión USB La conexión USB funcionará con archivos *.jpg (foto) y *.mp3 (música). Tenga en cuenta que el TV no reconoce ningún
iPhone o iPod de Apple conectados al conector USB en el TV. El TV puede reproducir archivos, pero debido a los
entes formatos de archivo, no se garantiza que estos otros formatos de archivo funcionen.
Resolución de problemas de TV digital y posibles soluciones
SOLUCIÓN DE PROBLEMAS ES Manual de instrucciones para TV LED plano con luz de fondo ES-26e las piezas de este TV que se proporcionan en el presente son solamente a modo de referencia.
Puede haber diferencias a medida que la tecnología del producto se actualiza.
Descripción de salida Scart:
1. Cuando la fuente en uso sea ATV/AV/SCART, la señal de salida scart será analógica.
2. Cuando la fuente en uso sea DTV, la señal de salida scart será TDT.
3. Otras fuentes no tienen señal de salida scart.
Sistema de sonido estéreo NICAM.
Salida de potencia de 2 x 8 W RMS.
Interactividad digital.
Subtítulos DVB (Transmisión de Vídeo Digital) disponibles.
C Búsqueda automática de canales nuevos.
Guía de programas en transmisión y posteriores.
Guía electrónica de programas (EPG) de 7 días.
TV compatible con sistema de tarjetas de recarga.
Ranura para tarjeta CI.
Compatible con descripción de audio.
Conector de vídeo por componentes.
Sistemas soportados: PAL+ SECAM Número de canales en memoria: 1000 (DTV),100 (ATV)
Entrada de vídeo YPbPr/HDMI: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Funciones adicionales:
Características digitales:
TV LED LCD Digital de 40” Full HD 1080P Sintonizador UHF/VHF;temporizador de apagado automático;
El mando a distancia necesita 2 pilas AAA (incluidas).
Tamaño de montaje mural VESA: 200 x 200 mm
Tamaño del paquete (ancho x alto x profundidad): 616x426x135mm
Ajustar tamaño (ancho x alto x profundidad) con soporte:
Ajustar tamaño (ancho x alto x profundidad) sin soporte:
Peso del paquete:11.27kg
Ajustar peso con soporte: 10.27kg
Ajustar peso sin soporte: 8.83 kg
Tamaño de pantalla:101.6cm
