MANUAL DE USUARIO LET39C800HF HAIER
DU-29 LED-achtergrondverlichte platte TV GebruiksaanwijzingLea este manual con atención antes de operar la unidad, y consérvelo para

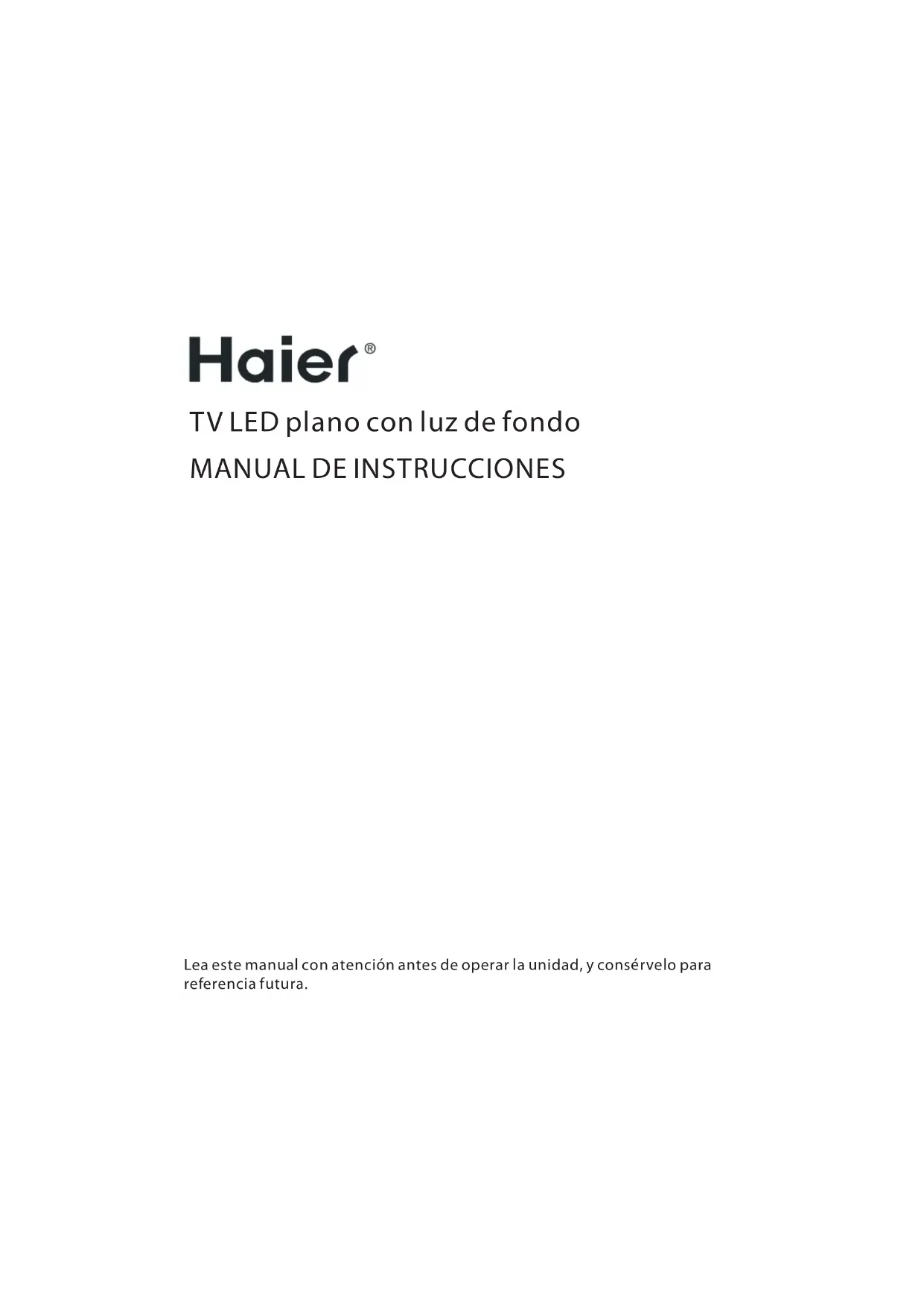

TV LED plano con luz de fondo
MANUAL DE INSTRUCCIONESGuía de instalación
Sintonía automática (DVB-T) 15
Sintonía automática (DVB-C) 16
Sintonización manual de DTV (DVB-T)
Sintonización manual de DTV (DVB-C)
Sintonización manual de ATV
MENÚ DE OPCIONES MENÚ DE BLOQUEO MENÚ EPG (Guía electrónica de programación)
Preparativos para la grabación de un programa
Grabación de un programa
Reproducir la grabación
Función Timeshift (desplazamiento temporal)
Seleccione el programa que desea grabar
Formato de almacenamiento de la unidad USB
Grabación de una emisión de TDT
en pausa en el dispositivo de
Limitaciones de la función Timeshift
Solución de problemas
05 Solución de problemas
Información importante
01 Seguridad y advertencias
Advertencias y precauciones
Características principales
Instrucciones sobre el montaje del soporte base
Pautas de instalación para el montaje en pared
Conexiones posteriores AV
Conexión de su TV Interfaz común
03 Mando a distancia
Contenido Contenido Inserte las baterías en el mando a distancia
12 ES-1 Manual de instrucciones para TV LED plano con luz de fondoGracias por comprar este TV LED LCD de 39"/42". Esta guía le ayudará a instalar y a comenzar a
En principio, verifique los contenidos de su caja con la siguiente lista .
LEA TODAS LAS INSTRUCCIONES ANTES DE USAR SU TELEVISOR Y GUÁRDELAS PARA CONSULTAS FUTURAS. PRECAUCIÓN
¡Ahora puede comenzar!
01 SEGURIDAD Y PRECAUCIONES SEGURIDAD Y PRECAUCIONES BIENVENIDO TV LED LCD Digital de 39" Full HD 1080P Mando a distancia
2 baterías AAA Manual de instrucciones
Guía de inicio rápido
INFORMACIÓN IMPORTANTE RIESGO DE DESCARGA ELÉCTRICA NO ABRIR PRECAUCIÓN PARA REDUCIR EL RIESGO DE DESCARGA ELÉCTRICA. NO RETIRE LA CUBIERTA (O LA PAR TE POSTERIOR).
ES Manual de instrucciones para TV LED plano con luz de fondo ES-2
TV LED LCD Digital de 42" Full HD 1080P Mando a distancia
2 baterías AAA Manual de instrucciones
Guía de inicio rápido
1 baseAVISO DE SEGURIDAD Precaución: Para reducir el riesgo de descarga
eléctrica, no retire la cubierta ni la parte trasera.
No hay partes utilizables por el usuario en el
Para el servicio técnico, consulte al personal
vitar peligro de incendios o
descargas eléctricas, no exponga el aparato a la
lluvia o la humedad.
No exponga el producto al agua (goteo o
salpicaduras), ni coloque objetos llenos de
líquido, tales como jarrones, sobre el aparato.
el producto alejado de la luz solar
directa y de fuentes de calor como radiadores o
No obstruya los orificios de ventilación.
Las ranuras y orificios del aparato sirven para su
ventilación. Los orificios nunca deben estar
obstruidos colocando el producto sobre un
cojín, sofá, u otra superficie similar.
No coloque el producto sobre un carrito,
trípode, soporte o mesa, inestables. El aparato
podría caer, produciendo posibles daños o
Nunca coloque objetos pesados o afilados
sobre el panel o el marco.
Desenchufe la alimentación de la toma de
corriente cuando no se utilice el aparato.
Se debe prestar atención a los aspectos
medioambientales sobre la eliminación de la
PRECAUCIÓN: Un volumen excesivo en el
sonido de los auriculares puede causar pérdida
Atención: Para evitar lesiones originadas por la
caída del producto,asegúrese de colocar el
producto correctamente sobre u
Este símbolo significa que este producto no se
debe eliminar junto con el resto de desechos
domésticos, según la U.E. Para evitar perjuicios
sobre el medioambiente o la salud humana,
a eliminación descontrolada de
residuos, recíclelo con responsabilidad,
promoviendo la reutilización sostenible de los
recursos materiales. Para deshacerse de su
aparato usado, por favor, utilice los sistemas de
recogida o contacte con el distrib
compró el producto. Ellos pueden recoger el
producto para reciclarlo sin riesgos para el
SEGURIDAD Y PRECAUCIONES ES-3 Manual de instrucciones para TV LED plano con luz de fondoDim:515*320mm(不包括底座）
Para el funcionamiento de este televisor se
utiliza alto voltaje. No retire la cubierta
posterior de su aparato. Para servicio técnico,
consulte al personal cualificado.
Para evitar peligro de incendio o descarga
eléctrica, no exponga el televisor a la lluvia
No deje caer ni introduzca objetos en las
aberturas ni ranuras de la cubierta del
televisor. Nunca derrame ningún tipo de
líquido sobre el televisor.
No obstruya los orificios de ventilación de la
cubierta posterior. Una ventilación adecuada
es esencial para evitar el fallo de los
componentes eléctricos.
Evite que el cable de alimentación quede
atrapado bajo el televisor.
Nunca se suba, ni se apoye, ni empuje
bruscamente el televisor o su soporte. Debe
prestar especial atención a los niños. Si cayera,
podría causar serias lesiones.
No coloque su televisor sobre un carrito, soporte,
estantería, o mesa, inestables. Si cayera podría
causar serias lesiones personales y daños al
Cuando el televisor no se vaya a usar durante un largo
período de tiempo, es recomendable desconectar el
cable de alimentación de la toma de corriente.
Si el televisor se va a incorporar a un
compartimento o un lugar cerrado, se deben
mantener unas distancias mínimas. La
acumulación de calor puede reducir la vida útil de
su televisor y también puede ser peligroso.
ADVERTENCIAS Y CUIDADOS Distancias mínimas
SEGURIDAD Y PRECAUCIONES ES Manual de instrucciones para TV LED plano con luz de fondo ES-4INSTALACIÓN PRECAUCIÓN
*Coloque el TV en la estancia donde la luz no
incida directamente sobre la pantalla.
*La oscuridad total o los reflejos en la imagen
en pantalla pueden causar fatiga ocular. Se
recomienda una iluminación tenue e indirecta para un visionado cómodo. *Deje suficiente espacio entre el TV y la pared
para permitir la ventilación.
*Evite los lugares excesivamente calurosos
para evitar posibles daños en la cubierta o
fallo prematuro de los componentes.
*No obstruya los orificios de ventilación durante el uso del TV.
Parámetros principales
Características principales
Conexión HDMI y Euroconector;
Sonido Estéreo NICAM; 5 3 Función "TIME SHIFT" de desplazamiento en la emisión; Alta luminosidad, amplio Ángulo de visión 2 Se puede utilizar como Televisor, dispositivo
de visualización, pantalla de PC; 1 PanelPAL/SECAM39" Entrada de video por Componentes >=400
Entrada de vídeo Compuesto
Nunca manipule ningún componente interno del TV
ni cualquier otro control de ajuste que no se
mencione en este manual. Todos los TV LED son
equipos eléctricos de alta tensión.
Cuando limpie el polvo o
cualquier gota de agua en
la PANTALLA o carcasa, o alrededor de los botones o
conectores, debe desconectar el cable de
alimentación del conector de alimentación.
Limpie el TV con un paño suave y seco, libre de polvo. Durante las tormentas eléctricas, desconecte el cable
de alimentación y el cable de la antena para evitar
daños al TV y a otros dispositivos que estén conectados al mismo. Todas las reparaciones al TV deben efectuarse por personal de servicio cualificado en estas tareas.
02 INTRODUCCIÓN Sistemas de TV Sistema de Señal de Vídeo
Tensión de alimentación
Definición horizontal (líneas de TV) INTRODUCCIÓNPAL-B/G, I, D/K SECAM-B/G, D/K, L, L'
AC 100-240V 50/60Hz Consumo de energía70 W Consumo de energía en modo tandby
Potencia de salida de Audio (THD ≤ 7%) <0.5W2 x 8WSeñal de entrada 1 RGB(PC) analógico, 1 PC audio
2 Interfaces multimedia de alta definición (HDMI)
1 entrada de video compuesto 1 entrada de audio 1 Entrada de video por componentes
RESOLUCIÓN Frecuencia V.(KHz) Frecuencia H.(KHz)
INTRODUCCIÓN ES Manual de instrucciones para TV LED plano con luz de fondo ES-6 6
66.64Instrucción sobre el montaje del soporte base
1. Coloque el TV con la pantalla hacia abajo
sobre una superficie plana. Utilice una tela para
protegerlo. Ubique la parte inferior en el
2. Fije el fondo girando el tornillo fuertemente
NOTAS DE INST ALACIÓN Ubique el TV en una habitación en donde la luz no le refleje directamente sobre la pantalla. La
oscuridad total o un reflejo en la pantalla pueden provocar cansancio en la vista. Se
recomienda iluminación sua
ve e indirecta para una visión cómoda.
Deje espacio suficiente entre el TV y la pared a fin de permitir ventilación.
Atención: El pie de esta TV no es posible rotarlo.
Evite ubicaciones excesivamente calurosas para prevenir un posible daño
fallo prematuro de los componentes.
INTRODUCCIÓN ES-7 Manual de instrucciones para TV LED plano con luz de fondoINSTRUCCIONES DE INSTALACIÓN PARA EL MONTAJE EN PARED
2. Retire los tornillos de la parte baja del televisor,
donde la base se une con el TV, y retire el soporte
de la base (guárdelo en un lugar seguro para su uso
1. Coloque el Televisor LED LCD sobre una
superficie sólida. Por favor, coloque algún
material suave sobre el frente de la
pantalla para protegerla de cualquier
3. Utilice los cuatro tornillos suministrados para fijar
el TV sobre el soporte de pared del TV (no
incluido), por medio de los cuatro orificios estándar VESA de la parte posterior del televisor.
Este televisor puede montarse en pared de la siguiente manera:
INTRODUCCIÓN ES Manual de instrucciones para TV LED plano con luz de fondo ES-8
Sensor del mando a distancia
BRON Muestra el menú fuente de entrada. MENU Muestra el MENÚ principal.
4 CH+/CH- En el modo TV, pulse CH+ o CH- para cambiar
el canal de arriba abajo.
En MENU, pulse CH+ o CH- para seleccionar las opciones. STANDBY 2 VOL+/VOL- Ajusta el nivel del sonido.
En MENU, ajuste la opción que seleccionó.
Panel frontal de control
INTRODUCCIÓN ES-9 Manual de instrucciones para TV LED plano con luz de fondo AC-INPUT100-240V~50/60Hz
Fuente de alimentación CA HDMI2 6 HDMI1
MENU CH+ CH- VOL+ STANDBYVOL-2 3 4 5entradaentradaentradaentradaentradaentradaentradaentradaentradaentradaentradaConexión de un reproductor de DVD/receptor
decodificador de cable o satelital/consola de
juegos/PC u ordenador portátil.
Hay varias opciones para conectar un reproductor de
DVD/receptor decodificador de cable o satelital/consola de ju egos/PC u ordenador portátil a su TV.
Opción 1 SCART Conecte un cable SCART (no incluido) de la conexión
SCART en el TV al reproductor de DVD/receptor de
decodificador de cable o satelital, o consola de juegos.
Para seleccionar el dispositiv
cable SCART, pulse el botón SOURCE en el mando a
distancia y utilice las teclas ▼▲ para seleccionar SCART,
y pulse el botón OK.
Nota: El TV estará en conexión SCART por defecto cuando se encienda.Opción 2 HDMI Si el dispositivo que desee conectar al TV está
encendido, apáguelo primero.
Conecte un cable HDMI (no incluido) de la conexión
HDMI en el TV al reproductor de DVD/receptor de cable o
satelital, o consola de juegos. Encienda el dispositivo que recién ha conectado al TV. Para seleccionar el dispositivo conectado con el cable
HDMI, pulse el botón SOURCE en el mando a distancia y
utilice las teclas ▼▲ para seleccionar HDMI, y p ulse el botón OK. Opción 3 AV Audio Visual
(amarillo/blanco/rojo)
Asegúrese de que tanto el TV como el dispositivo
estén apagados antes de realizar la conexión.
Conecte los cables AV (no incluidos) de las
conexiones de vídeo (amarillo) y de audio (blanco, rojo)
en el TV al reproductor de DVD o a la consola de juegos,
Para seleccionar el dispositivo conectado con el cable
AVI, pulse el botón SOURCE en el mando a distancia y utilice las teclas ▼▲ para seleccionar AV, y pulse el botón OK. Opción 4 COMPONENT
(verde/azul/rojo) + (blanco/rojo)
Asegúrese de que tanto el TV como el dispositivo
estén apagados antes de realizar la conexión. Conecte los cables (no incluidos) de las conexiones
COMPONENT IN (entrada de componente) Y, Pb, Pr
(verde, azul, rojo) y L-Audio-R (blanco, rojo) en el TV al
reproductor de DVD o a la consola de juegos, etc.
Para seleccionar el dispositivo conectado con el cable COMPONENT, pulse el botón SOURCE en el mando
a distancia y utilice las teclas ▼▲ para seleccionar
COMPONENT, y pulse el botón OK.
Opción 5 VGA (Sub-D de 15 pines)
Conecte un cable VGA (no incluido) de la conexión
VGA en el TV a PC/ordenador portátil.
Para seleccionar el PC/ordenador portátil conectado
con el cable VGA, pulse e
l botón SOURCE en el mando a
distancia y utilice las teclas
▼▲ para seleccionar PC, y
Nota: VGA es sólo vídeo. Para tener audio desde su
PC/ordenador portátil, necesita conectar un cable por
separado desde PC Audio (ficha de 3,5 mm) hasta la
conexión para auriculares
en su PC/ordenador portátil
Opción 6 USB La mayoría de las memorias USB pueden conectarse a
su TV, y algunas cámaras digitales también pueden
(no incluido) al TV.
Para seleccionar el USB conectado al TV, pulse el
botón SOURCE en el mando a distancia y utilice las teclas
▼▲ para seleccionar USB, y pulse el botón OK.
Nota 1: Sólo archivos *.jpg y *.mp3 funcionarán; no se
garantiza el funcionamiento de otro tipo de archivos y
puede que estos no funcionen.
Nota 2: Los iPhones y iPods de Apple no
Nota 3: Cuando conecte cualquier dispositivo a la
conexión USB, mantenga la longitud del cable USB tan
corta como sea posible.
Conexión con su TV Haier
INTRODUCCIÓN ES Manual de instrucciones para TV LED plano con luz de fondo ES-10La ranura de la interfaz común (IC) está diseñada para
admitir el módulo de acceso condicional (AC) y la tarjeta
Inteligente a fin de ver los programas de televisión de
pago y los servicios adicionales. Comuníquese con s
proveedor de servicio de Interfaz Común para obtener
más información acerca de los módulos y de la
suscripción. Tenga en cuenta que no se proporcionan los
módulos AC ni las tarjetas inteligentes, ni los ofrecemos
como accesorios opcionales.
INTERFAZ COMÚN Advertencia
Desconecte el TV antes de insertar los módulos en
la ranura de la Interfaz Común.
Inserte la CAM correctamente, luego la Tarjeta
Inteligente a la ranura de la IC que se ubica en la parte
Encienda el TV, y éste
mostrará el siguiente
mensaje si se detecta el módulo AC. Aguarde
unos minutos hasta que se active la tarjeta.
Pulse el botón MENU y luego, el botón ▲▼ para
seleccionar la opción de Información IC.
a información detallada en la
Pulse el botón OK para acceder al menú de la
tarjeta. Consulte el manual de instrucciones del
módulo para configurar los detalles.
Cuando se retira el módulo, el siguiente
mensaje aparecerá en la pantalla.
RANURA DE IC CAM Tarjeta Inteligente
INTRODUCCIÓN ES-11 Manual de instrucciones para TV LED plano con luz de fondo
CANALIMAGENSONIDO HORA OPCIONBLOQUEARSintonización automáticaSintonización manual ATVEditar programaInformación de señalSintonización manual TV DigitalActualización Software (USB)Información CI OK OK RETROC...Mover OK MENU1.ALIMENTACIÓN: Presiónelo para encender el TV.
2. D.MENU: Sin función
3. P. M o de : Para conmutar el modo de la imagen.
4. INFO: Presiónelo para mostrar el estado actual de la señal,
incluyendo la fuente
de entrada y el modo del canal de audio.
5. AUDIO l/ll: Presiónelo para seleccionar MONO, Nicam stereo
para canales Analógicos. Seleccione idioma de audio para
6. SUBTITLE: Presiónelo para activar o desacti
7. Botones numéricos: Para acceder directamente a los canales.
8. SOURCE: Selección de una fuente de entrada
9. MUTE: Habilita o inhabilita el sonido.
10. Control de volumen: Ajusta el nivel de sonido. 11. MENU: Para mostrar el menú del TV.
12. OK: Para confirmar una selección.
13. EXIT: Para salir del menú o para regresar al menú anterior.
14. Índice de teletexto
15.REPEAT: Sin función
de teletexto / Avance rápido de USB
17. Botón rojo de teletexto / Retroceso rápido de USB
18. Mezcla de teletexto
19. Texto del teletexto
21. Tamaño del teletexto
22. Teletext Time / REC.
LIST (teletext time no tiene función)
23. Modo de teletexto: Sin función
24. Mantener teletexto
25. Subcódigo de teletexto: Subpágina de teletexto
26. Botón azul de teletexto / Archivo siguiente USB
llo de teletexto / Archivo anterior USB 28. PARAR USB 29. REPRODUCIR / PAUSA USB
30. INICIO DE LA GRABACIÓN
31. Cursor ARRIBA, ABAJO, IZQUIERDA, DERECHA: Pulse para
navegar hasta su selecció
32. Fav: Utilizado para acceder a sus canales favoritos en el modo
de T V analógica o de TDT.
33. Seleccionar programa: Presione los ▼▲botones para
seleccionar el canal de TV siguiente o anterior.
34. GUÍA: Presiónelo para mostrar la guía electrónica de
programación en el modo de TV.
35. Q.View: Para acceder al canal que se estaba viendo anteriormente. 36. CH.LIST: Presiónelo para visualizar la lista de canales.
37. Pantalla: Cambia la relación de
aspecto de la imagen.
38. Sleep: Activa el temporizador para apagar el TV.
39. S.Mode: Para conmutar el modo de sonido.
40. OPEN/CLOSE: Sin función.
:No DVD Mando a distancia
03 Mando a distancia
Inserte las baterías en el mando a distancia
1. Retire la tapa de las baterías.
2. Inserte las 2 pilas AAA 1.5v asegurándose de que la
polaridad (+ o -) coincida con la polaridad marcada
dentro de la unidad.
3. Coloque de nuevo la tapa de las baterí
las baterías por otras nuevas, cuando el televisor
comience a mostrar los síntomas siguientes: El
funcionamiento es inestable o errático. A veces, el
televisor no funciona con el mando a distancia. Observaciones: 1) Se recomienda el uso de pilas alcalinas.
2) Retire las baterías cuando estén gastadas o si el
mando a distancia no se va a utilizar durante un
período de tiempo prolongado.
ES Manual de instrucciones para TV LED plano con luz de fondo ES-12E TEXTO SELECCIONAR UNA TECLAS DE ACCESO DIRECTO
ÍNDICE SUB PÁGINA ESPERA REVELAR Pulse:
LISTA TELETEXTO Introduzca el número de la página deseada, utilizando los botones 0 a 9 o
arriba/abajo. Ejemplo: página 120, introduzca 120. El número aparece en la
parte superior izquierda, el contador cambia y entonces aparece la página.
Repita esta operación para v
er otra página. Si el contador continúa buscando,
significa que esa página no se transmite. Seleccione otro número.
Están coloreados como se muestra en la parte inferior de la pantalla. Las
cuatro teclas de colores se u
tilizan para acceder a los elementos o
páginas correspondientes. Las áreas coloreadas parpadean cuando el
elemento o la página no están aún disponibles.
Esto le devuelve a la página de contenidos (normalmente la página 100).
Algunas páginas contienen subpáginas que se muestran sucesivamente de
forma automática. Esta tecla se utiliza para detener o retomar la muestra de
subpáginas. La indicación aparece en la parte superior izquierda.
Para mostrar u ocultar la información oculta (soluciones de juegos).
El usuario puede establecer cuatro páginas favoritas para ser enlazadas
directamente por las cuatro teclas coloreadas. Mientras el modo de lista esté
activado, no hay posibilidad de utilizar la navegación TOP o FLOF con las
teclas coloreadas. Los números de página favoritos se almacenarán y
recuperarán en/desde la memoria no volátil de cada canal, mediante el
software del sistema.
Se usa para entrar o salir de los modos de teletexto. Aparece el sumario con
una lista de elementos a los que puede accederse. Cada elemento tiene un
número de página correspondiente de 3 dígitos. Si el canal seleccionado
emite teletexto, se mostrará la indicación 100 y la pantalla permanecerá en
blanco (en este caso, salga del teletexto y seleccione otro canal).
El Teletexto es un sistema de información emitido por algunos canales que puede ser consultado como
un periódico. También ofrece acceso a los subtítulos para los telespectadores con problemas de
no estén familiarizados con el idioma de transmisión (redes por cable, canales por
ES-13 Manual de instrucciones para TV LED plano con luz de fondoFUNCIONAMIENTO
04 FUNCIONAMIENTO La guía de instalación solo aparece la primera vez que se
enciende el televisor o después de resetearlo.
1).Presione los botones◀▶▲▼ para navegar por el menú
y cambiar los ajustes. Presione el botón OK para
confirmar.Seleccione el idioma que desee para mostrar el menú. Selecciona el idioma que desées, Modo Casa/Tienda para
Aviso: La contraseña por
2). Presione los botones para seleccionar DVB-T/DVB-C
y a continuación presione el botón OK para confirmar.
a. Si seleccionó DVB-T, el paso siguiente es seleccionar el
tipo de Sintonía y el país; a continuación presione el botón
OK para comenzar a sintonizar.
b. Si selecciona DVB-C, el paso siguiente es configurar el
sistema DVB-C como (
tipo de exploración / Frecuencia/ID
de red/Símbolo (KS/S), entonces presione el botón OK para
ir al menú del tipo de sintonía y de selección de país. Este
paso es el mismo que DVB-T, seleccione el tipo de sintonía
Seleccione el país correcto, presione el botón OK para
comenzar la sintonización.
①El modo Casa es un modo de ahorro de energía. El modo
Casa se recomienda para los ajustes de visualización
normal y es el predeterminado por el fabricante.
②El modo Tienda es una opción para los vendedores
minoristas para la publicidad o presentación del
producto. El modo Tienda brinda una imagen más
brillante que el modo Casa.
③Puedes cambiar libremente entre los modos Casa y
Tienda. Si eliges modo Tienda, se seleccionará
automáticamente la entrada HDMI1 y deberá pulsar la
tecla exit para abandonar el menú en pantalla.
ES Manual de instrucciones para TV LED plano con luz de fondo ES-14Por favor seleccione un idioma OSD OK
Por favor ingrese su contraseña anterior
Por favor ingrese su contraseña nueva
Confirme su constraseña nueva
SELECCIÓN TIPO DVB OK Italia
Noruega Tipo de sintonización PortugalSELECCIÓN TIPO DVB Felicidades !!!Configuración rápida inicial completadaDisfrute su TV HaierPulsar OK para Salir 1. 1 ) Sintonía automática (DVB-T)
1). Presione el botón MENU y a continuación presione los
botones ▲▼ para seleccionar el menú CHANNEL y
presione el botón OK.
2). Presione los botones para seleccionar Auto Tuning
y a continuación presione el botón OK.
3). Comenzará la sintonización de canales. Esta
operación puede tomar hasta 6 minutos. La pantalla
mostrará el progreso de la sintonía y la cantidad de
canales encontrados.
4). Si desea saltar la sintonización ATV (analógica),
presione el botón M ENU para interrumpir el proceso
de sintonización. Se mostrará una pantalla emergente,
presione el botón” ” y seleccione YES para confirmar.
Entonces irá directamente a la sintonía de DTV. Puede
repetir el paso anterior si también desea saltar la
TDT. La próxima vez que encienda el
TV aparecerá un recordatorio de instalación.
5). Después que esté completa la sintonización, los
canales se ordenarán en un orden preestablecido. Si
desea saltar canales, modifique el orden
preestablecido o cambie el nombre de los canales,
seleccione Programme Edit en el menú Channel.
3).Presione los botones▲▼para seleccionar DVB-T/DVB-
C. Presione DVB-T y presione el botón OK para confirmar.
4). En el menú Tune Type presione los botones para
seleccionar ATV / DTV / DTV + ATV. Presione el botón y a
continuación presione los botones para
el país donde operará el TV. Presione el botón
1.MENÚ CHANNEL FUNCIONAMIENTO ES-15 Manual de instrucciones para TV LED plano con luz de fondo Menú Explorar DVB-CTipo exploracion CompletoFrecuencia 610000Id. de red AutomáticoSímbolos(kS/s) Automático Sintonizar canal
CANAL IMAGEN SONIDO HORA OPCION BLOQUEAR Sintonización automática
Sintonización manual ATV Editar programa
Información de señal
Sintonización manual TV Digital
Actualización Software (USB)
Información CI OK OK RETROC...
Mover OK MENU OK ItaliaGreciaHolandaPoloniaAlemaniaHungríaLuxemburgoNoruega Tipo de sintonización Portugal5) Comenzará la sintonía de canales. Esta operación
puede tomar hasta 6 minutos. La pantalla mostrará el
progreso de la sintonía y la cantidad de canales encontrados. 6). Si desea saltar la sintonización ATV, presione el botón MENU para interrumpir el proceso de sintonización. Se
mostrará una pantalla emergente, presione el botón y
seleccione YES para confirmar. Entonces irá directamente
a la sintonía de DTV. Puede repetir el paso anterior si
también desea saltar la sintonía de DTV. La
que encienda el TV aparecerá un recordatorio de instalación. 7). Después que esté completa la sintonización, los
canales se ordenarán en un orden preestablecido. Si
desea saltar canales, modifique el orden preestablecido o cambie el nombre de los canales, seleccione Editar
Programa en el menú Canales.
1.2 ) Sintonía automática (DVB-C)
2). Presione los botones ▲▼ para seleccionar Auto
Tuning y a continuación presione el botón OK.
1). Presione el botón MENU y a continuación presione los botones ▲▼ para seleccionar el menú CHANNEL y
presione el botón OK.
3). Presione los botones para seleccionar DVB-
T/DVB-C y a continuación presione el botón OK para
4).Presione los botones ▲▼para seleccionar el tipo
de sintonización / Símbolo (Ks/S) y presione el botón
5). En el menú Tune Type presione los botones
para seleccionar ATV / DTV / DTV + ATV. Presione
el botón y a continuación presione
para seleccionar el país donde operará el
TV. Presione el botón OK para confirmar.
CANALIMAGENSONIDO HORA OPCIONBLOQUEARSintonización automáticaSintonización manual ATVEditar programaInformación de señalSintonización manual CADTVActualización Software (USB)Información CI OK SELECCIÓN TIPO DVB Menú Explorar DVB-CTipo exploracion CompletoFrecuencia 610000Id. de red AutomáticoSímbolos(kS/s) Automático
Tipo de sintonización
Mover OK MENUCANALIMAGENSONIDO HORA OPCIONBLOQUEARSintonización automáticaSintonización manual ATVEditar programaInformación de señalSintonización manual TV DigitalActualización Software (USB)Información CI OK
6). Comenzará la sintonización de canales. Esta
operación puede tomar hasta 6 minutos. La pantalla
mostrará el progreso de la sintonía y la cantidad de
canales encontrados.
7). Si desea saltar la sintonización ATV (analógica),
presione el botón ME NU para interrumpir el proceso de
sintonización. Se mostrará una pantalla emergente,
presione el botón y seleccione YES para confirmar.
Entonces irá directamente a la sintonía de DTV. Puede
repetir el paso anterior si también desea saltar la
sintonización de T DT. La próxima vez que encienda el TV
aparecerá un recordatorio de instalación.
8). Después que esté completa la sintonización, los
canales se ordenarán en un orden preestablecido. Si
desea saltar canales, modifique el orden preestabl
o cambie el nombre de los canales, seleccione Edit
Programme en el menú Channel.
2. 1) Sintonización manual de DTV (DVB-T)
Todos los canales, incluyendo ATV, DTV y Radio, pueden
sintonizarse a la vez, si el Tipo de Sintonización es
Todos los canales almacenados desaparecerán después
de la sintonización automática.
Después de la sintonizació
n automática, el canal saltará
al primer canal DTV.
2). Presione los botones ▲▼ para seleccionar DTV Manual Tuning y a continuación presione el botón OK.
4). Presione el botón MENU para regresar al menú
5). Presione el botón EXIT para salir del menú.
2. 2 ) Sintonización manual de DTV (DVB-C)
1). Presione el botón MENU y a continuación presione
los botones para seleccionar el menú CHANNEL y
presione el botón OK.
3). Emergerá la pantalla de DTV Manual Tuning. Presione
los botones para seleccionar el canal UHF deseado
y a continuación presione el botón OK para comenzar la
búsqueda de ese canal. Cuando se haya sintonizado la
y la intensidad de la señal de mostrarán
1). Presione el botón MENU y a continuación presione los
botones para seleccionar el menú CHANNEL y presione
Presione los botones▲▼para seleccionar CADTV Manual
Tuning y a continuación presione el botón OK.
▲▼ para seleccionar (Frecuencia /Símbolo
(ks/s)/Tipo QAM), presione el botón OK para comenzar la
búsqueda de ese canal. Cuando se haya sintonizado la
señal, la imagen y la intensidad de la señal de mostrarán en
4).Presione el botón MENU para regresar al menú principal.
5).Presione el botón EXIT para salir del menú.
Datos : 0 Programa(s) Sintonización manual TV DigitalVHF CH DOprima OK para buscarMalo Normal BuenoCANALIMAGENSONIDO HORA OPCIONBLOQUEARSintonización automáticaSintonización manual ATVEditar programaInformación de señalSintonización manual CADTVActualización Software (USB)Información CI OK Sintonización manual CADTVFrecuencia 490000Símbolos(kS/s) 6875Tipo QAM QAM16SIN SEÑALMalo Normal Bueno
Mover OK MENU OK RETROC...
Mover OK MENUCANALIMAGENSONIDO HORA OPCIONBLOQUEARModo SonidoAuto volumenSonido envolventeBalanceEstándarMúsicaTeatroDeportesUsuarioCANALIMAGENSONIDO HORA OPCIONBLOQUEARModo ImagenRelación de aspectoReducción de ruidoPantallaTemperatura de color Eco SuaveUsuarioEstándarModo Imagen Estándar Contraste 50
Tinte 50 Temperatura de color Medio Rojo 50
MENU MENU Sintonización manual ATV Almacenar en 1
Sistema BG Canal actual 1
Sintonización precisa
Frecuencia 424.25 MHz Guardar MENU 5). Información sobre IC: (opcional)
Este menú puede mostrar la información sobre la tarjeta IC.
Utilice los Botones de Flecha para seleccionar el canal
que desea mover. Luego, pulse el Botón Amarillo para
seleccionar la función Mover. Una vez activo, utilice los
Botones de Flecha para mover y luego pulse OK
Sólo se pueden renombrar los programas de ATV.
Desplace el cursor hasta el programa, pulse el botón verde del
teletexto para renombrar el programa.
Pulse para escoger el carácter. Pulse para desplazar el
MENÚ para salir de la edición, pulse SALIR para
Nota: Los nombres de programas de ATV sólo pueden tener 5
caracteres, los nombres de programas de TDT pueden tener 25
Pulse el botón rojo del teletexto para almacenar los canales
tras la sintonización manual.
4). Editar programas:
Usted puede Borrar, Renombrar, Mover, Saltar, y guardar en
FAVORITOS cualquier programa.
Pulse el botón rojo del teletexto, se borrará el programa en
Pulse▲▼para escoger el programa, pulse el botón azul del
teletexto para saltarse ese programa. El símbolo se
mostrará al lado derecho del programa.
Escoja el programa que ha omitido, pulse el botón azul de
nuevo, podrá cancelar la omisión. El símbolo
3) Sintonización manual de ATV:
Usted puede cambiar el sistema de sonido para buscar los
canales analógicos y para una sintonización fina de los
canales, luego almacenar los canales que haya seleccionado.
Pulse▲▼para escoger el programa, pulse el botón
FAVORITOS, se mostrará
al lado derecho del programa.
Escoja el programa en FAVORITOS, pulse el botón
FAVORITOS de nuevo, podrá cancelar la acción. El símbolo
Una vez creado su grupo de favoritos, puede pulsar la tecla
FAVORITOS para acceder rápidamente a sus canales
1).El matiz sólo está disponible en el sistema NTSC.
2).Hay cuatro modos de temperatura
del color que pueden
seleccionarse, medio, cálido, fresco, usuario.
3). Pantalla, sólo está disponible en el modo PC, en el que
se puede ajustar la posición horizontal, la posición vertical,
3. MENÚ DE SONIDO El tercer elemento del MENÚ es el MENÚ DE SONIDO.
Aquí puede usted ajustar los efectos de sonido, tales como
agudos, bajos, balance, etc.
Pulse para desplazarse, pulse OK para ajustarlo.
Volumen automático: Sólo está disponible cuando el
volumen de señal de entrada es demasiado alto o presenta
4. MENÚ DE HORA El cuarto elemento del menú es MENÚ DE HORA. Usted
puede ajustar el reloj, activar/desactivar la hora,
establecer el temporizador de apagado, etc. Pulse
para desplazarse, pulse OK para ajustarlo.
El segundo elemento del MENÚ es MENÚ DE IMAGEN.
Aquí puede ajustar los efectos de imagen, tales como
contraste, brillo, etc.
2. MENÚ DE IMAGEN FUNCIONAMIENTO ES Manual de instrucciones para TV LED plano con luz de fondo ES-18
OK RETROC...Mover OK MENU OK RETROC...Mover OK MENU26/Ene 11:401 TV3Club/Super3-Naturalmen..Sin informaciónSin informaciónGUIA DE PROGRAMASProgramarGrabar INFO Recordatorio HORA 2 3/243 TVC HD OK ÍndiceCANALIMAGENSONIDO HORA OPCIONBLOQUEARSistema de bloqueoBloquear programaGuía parentalConfigurar contraseña OK CANALIMAGENSONIDO HORA OPCIONBLOQUEARIdioma OSDIdioma subtítulos País Sistema de archivo PVRRestaurar configuración de fábricaDesconexión automática (4h)Modo Hogar/Tienda DCR Idiomas de Audio OK CANALIMAGENSONIDO HORA OPCIONBLOQUEARRelojHora de apagadoTemporizador apagadoSuspender automáticamenteHuso horarioHora de encendido OK
5. MENÚ DE OPCIONES El quinto elemento del MENÚ es el MENÚ DE OPCIONES.
Puede ajustar el idioma del menú, el idioma de audio, el
idioma de los subtítulos, etc.
Si no hay señal durante 15 minutos, el TV se apagar
automáticamente, siempre que esté activado el Apagado
Automático. La hora del reloj puede obtenerse
automáticamente del sistema TDT.
6. MENÚ DE BLOQUEO El sexto elemento del menú es el MENÚ DE BLOQUEO.
Puede bloquear su sistema, establecer una contraseña,
bloquear un programa, y establecer control parental. Una
vez que haya establecido el bloqueo del sistema, no
buscar canales ni cambiar de programa.
La contraseña por defecto es 0000. Si se la olvida, puede usar
la super contraseña: 9443.
Bloquear programa: Pulse
▲▼ para elegir el programa, pulse
el botón verde del teletexto para bloquearlo.
Si desea desbloquear el programa, por favor entre en el menú
principal, introduzca la contraseña, y luego pulse el botón
Control Parental: Pulse◀▶para elegir la
7. MENÚ EPG (Guía electrónica de programación)
El menú EPG se usa para ver lo que se está emitiendo en TDT o
en el canal de Radio en el día.
Para tener acceso al menú EPG, pulse el botón EPG; se
mostrará el siguiente menú:
Utilice para escoger los programas. Pulse la tecla
INFO para mostrar información sobre el programa
Pulse la tecla amarilla de teletexto. enumera la lista de
grabaciones programadas. Pulse para escoger la lista.
Pulse la tecla roja para borrar la lista de programación.
Restaurar a los valores por defecto de fábrica, eliminará
todos los programas y contraseñas.
1. Si después de 4 horas a partir del encendido no se hacen
cambios en el TV, por ejemplo, no se cambia de canal ni se
ajusta el volumen, el TV iniciará la secuencia de apagado
Aparecerá en la pantalla una ventana emergente.
Después de 150 segundos el TV pasará automáticamente al
estado de espera. Para anular el apagado automático, presione
cualquier botón del mando a distancia.
2. Para cancelar el apagado automático, seleccione Apagado
en el Menú de opciones
Presione OK. Aparecerá un mensaje emergente "Are you sure
you want to enable automatic powerdown?" (¿Está seguro de
que desea habilitar el apagado automático?)
Use la tecla de flecha derecha para seleccionar NO.
La pantalla del TV vuelve al Menú de opciones y se mostrará la
opción de Apagado automático (4H).
Automatic power-down(4H) OFF Para volver al apagado automático después de 4 horas, repita lo
anterior, excepto que utilice la tecla
de flecha izquierda para
En el menú de sistema de archivos PVR, puede configurar un
FUNCIONAMIENTO ES-19 Manual de instrucciones para TV LED plano con luz de fondo
Lista de programas 04:55 28th Abr Eliminar HORA FechaTítulo del programaNombre del canalUnidad USBMemoria TimeshiftVelocidadSeleccionar disco C:Revisar sistema de archivo PVR IniciarFormatoLimite grabación gratis 6 Hr.OK MENU Tiempo para que se apague automáticamentePor favor presionar cualquier tecla para cancelar
OK RETROC...Mover OK MENU OK RETROC...Mover OK MENU OK RETROC...Mover OK MENUTipo sistema de archivo PVR Alta velocidad FSTamaño sistema de archivo PVR AllSD 104 MinsHD 29 Mins Tamaño de archivoOK Tipo sistema de archivo PVR FAT32SD 104 MinsHD 29 Mins Tamaño de archivoOK CANALIMAGENSONIDO HORA OPCIONBLOQUEARIdioma OSDIdioma subtítulos País Sistema de archivo PVRRestaurar configuración de fábricaDesconexión automática (4h)Modo Hogar/Tienda DCR Idiomas de Audio OK 1 TV337 Minuto11 HoraEne Mes26 FechaUna vez MODO Recordatorio RETROCEDEROK 3. Grabar
Pulse la tecla roja. Establece el programa que se va a grabar.
Pulse la tecla azul para escoger un programa y establecer
una hora de recordatorio. La pantalla de TV pasará al
programa escogido a la hora del recordatorio
Verifique el Sistema de Archivos PVR: Verifique si el Sistema
de Archivos PVR está instalado en el dispositivo USB o si no
Seleccione el disco: Seleccione el disco para guardar
el archivo de grabación.
1.Preparativos para la grabación de un programa.
8. Función PVR La función de grabación solo funciona en canales TDT.
En el MENU DE OPCIONES, seleccione PVR. En el MENU DE OPCIONES, seleccione “check PVR File System” ( v erificar
el Sistema de Archivos PVR). Pinche en “ OK”, hasta que
"checking” ( v erificación) cambie a “ Success” ( é xito).
Nota: Verifique el término “ speed” ( v elocidad). Si es “ H D
support” ( soporte HD), significa que la velocidad del
dispositivo USB está disponible para desplazamiento
temporal y para grabación. De
otro modo, formatee el
dispositivo a fin de asegurar que el dispositivo esté
disponible. El “Free Record Limit” (Límite libre de
grabación) por defecto es de 6 horas, si el espacio en el
disco es suficientemente grande. Si el espacio no es
suficientemente grande
, el tiempo de grabación será
más corto; eso depende del espacio en el dispositivo.
Durante la verificación “check PVR File System” ( v erificar
Sistema de Archivos PVR), no realice ninguna otra
operación hasta que ésta finalice.
Las grabaciones realizadas con el sistema PVR de su
televisor,. Pueden reproducirse solamente en el mismo
TV, no en ninguna otra clase de dispositivo
(computadora, DVD, etc.) que no sea compatible con el
formato de archivos .TS.
Tenga presente que para efectuar cualquier clase de
grabación, el TV requerirá que usted formatee el
dispositivo USB conectado para almacenar la grabación.
ADVERTENCIA. CUANDO FORMATEE EL DISPOSITIVO USB EXTERNO, PERDERÁ T ODOS LOS ARCHIVOS Y LA INFORMACIÓN QUE TENGA.
ALMACENAMIENTO EN EL DISPOSITIVO.
El formato del sistema de archivos del dispositivo USB
limitará el tamaño del archivo.
Sistema de archivos: NTFS hasta 2TB FAT32 con hasta 192
GB FAT16 con hasta 2GB Desde el menú OPTION entre el Sistema de Archivos PVR
como si indica a continuación:
FUNCIONAMIENTO ES Manual de instrucciones para TV LED plano con luz de fondo ES-20
Unidad USB Memoria Timeshift
Seleccionar disco C:
Revisar sistema de archivo PVR Iniciar
Limite grabación gratis 6 Hr. OK MENU Seleccionar disco USB 0Disco C:OK OK RETROC...Mover OK MENUA continuación aparece el menú después de que el
2. Grabación de un programa
3. Reproducir la grabación
(Se sugiere formatear el dispositivo con “ H igh Speed Fs...”
Alta Velocidad SA que puede acelerar
Si selecciona el modo de formato “ High Speed Fs”, puede
cambiar el tamaño del cronodesplazamiento:
Mientras se reproduce la fuente DTV, escoja el canal y
pulse en “ record” ( grabar). El cuadro de grabación
aparecerá. Pinche en “ record” otra vez. El
grabación desaparecerá, y el ícono “ REC” permanecerá
en la parte superior izquierda. Éste desaparecerá hasta
que pulse en “stop” ( detener).
El programa grabado en el dispositivo USB se guardará
en la carpeta "_MSTPVR" del dispositivo.
almacenamiento del dispositivo USB
puede variar entre 128MB y 500GB, pero para el uso
práctico se recomienda utilizar de 2GB a 500GB.
2. Cuando la tasa de bits es muy baja, la imagen puede
pixelarse. Esto puede estar provocado
de un cable de extensión USB en vez de conectar
directamente el USB al TV
3. No todos los dispositivos USB son compatibles.
A continuación hay una lista de unidades USB
Los modelos que no aparezcan en la l
compatibles, pero no se garantiza que funcionen
La lista dispositivos USB soportados es la misma que
para la función Timeshift, consulte las páginas
siguientes para ver detalles.
FUNCIONAMIENTO ES-21 Manual de instrucciones para TV LED plano con luz de fondo
Iniciar SALIDA Formatear disco ¡Advertencia! Se perderán todos los datosOK No desconecte dispositivo USB.
Formateando, por favor espere
Unidad USB Contraseña
Memoria Timeshift All
Velocidad Verificando Seleccionar disco C: Revisar sistema de archivo PVR Verificando Formato Contraseña
Limite grabación gratis 6 Hr.
OK MENU Unidad USB Contraseña
Memoria Timeshift All
Velocidad HD Support 2730KB/S Seleccionar disco C: Revisar sistema de archivo PVR ÉXITO Formato Contraseña
Limite grabación gratis 6 Hr.
OK MENU Memoria Timeshift
Memoria de Disco Timeshift 512 MB SD 14 Mins
HD 4 Mins OKSeleccione el programa que desea grabar
9.Función Timeshift (desplazamiento temporal)
Este TV le permite grabar o poner en pausa el programa
TDT que este visionando actualmente en un dispositivo
de almacenamiento USB, y continuar desde el punto en el
Se necesitará formatear un dispositivo de
macenamiento USB 2.0. Guarde sus datos originales
antes de formatear. Todos los datos almacenados en el
dispositivo USB se borrarán después del formato.
Formato de almacenamiento de la unidad USB Seleccione formatear el dispositivo USB y asigne la
cantidad de espacio para la función Timeshift.
El proceso de formato tomará al menos 2 minutos. No
desactive la alimentación ni retire el dispositivo USB
Durante el formato, se realizará u
velocidad al dispositivo USB. Si falla, significa que el
dispositivo USB no puede soportar la función
Grabación de una emisión de TDT en pausa
en el dispositivo de almacenamiento USB No desconecte el dispositivo de almacenamiento
USB cuando la función Timeshift esté activada.
Con un dispositivo de 4 gb, se puede almacenar
temporalmente hasta 140 minutos de emisión.
1. Mientras está en la fuente de entrada DTV, inserte el
dispositivo de almacenamiento USB en el puerto USB
en la parte lateral del TV.
2. Pulse PAUSE (Pausa) (29) para comenzar la función
Timeshift. El programa de TV se pau
Timeshift en pantalla y comienza a grabar.
3. Pulse STOP (28) para detener la función Timeshift y
dejar de grabar el programa.
FUNCIONAMIENTO ES Manual de instrucciones para TV LED plano con luz de fondo ES-228. Esta función no está disponible para todos los TV
digitales, tales como canales codificados o canales sólo
Limitaciones de la función Timeshift:
1. Cuando la función Timeshift está activada, sólo las
teclas PLAY/PAUSE/STOP/FWD/REV/ VOL+/VOL-/MUTE y
algunas teclas de funcionamiento básico
(ENTER/EXIT/teclas de navegación) están disponibles.
a reproducción del video puede que no sea fluida y se
produzcan saltos en la imagen si la velocidad de
grabación del USB no cumple con los requisitos mínimos.
3. No retire el disco USB ni desconecte la al
mientras la función Timeshift está en uso.
4. mientras la función Timeshift está en uso..
5. No cambie las operaciones rápidamente ni
repetidamente entre PLAY/PAUSE/FWD/REV.
6. El video puede pixelarse si la tasa de transferencia de
7. No todos los dispositivos USB son compatibles. La
tensión del dispositivo USB debe de ser menor de 500Ma.
A continuación hay una lista de unidades USB
recomendadas. Los modelos que no estén en la lista
les, pero su funcionamiento no está
SanDisk Extreme® Contour™ USB Flash
Unidad Flash USB SanDisk Extreme®
Contour™ - 16GB SDCZ8-016G-A75
Unidad Flash USB 2.0 Kingston
ler 410 - 8GB DT410/8GB Unidad Flash USB 2.0 OCZ Technology
Rally2 - 8GB OCZUSBR2DC-8GB Unidad Flash USB 2.0 OCZ Technology
Rally2 - 4GB OCZUSBR2DC-4GB Unidad Flash USB 2.0 OCZ Technology
Rally2 - 8GB OCZUSBR2DC-8GB SAMS UNG-HM500JI-500G FUNCIONAMIENTO ES-23 Manual de instrucciones para TV LED plano con luz de fondoPicture Volver 720 480 1080Up Folder 0021.JPG0021.JPGRETROCEDER EXIT Mover Seleccionar OK Volver C Haier Innovation Life RETROCEDER EXIT Mover Seleccionar OK FOTO MUSICA TEXTO PELÍCULA Haier Innovation Life USB2.0 RETROCEDER EXIT Mover Seleccionar
OK Pulse la tecla fuente y seleccione el USB en la lista fuente;
pulse el botón OK para acceder al menú USB.
10. Reproductor USB Asegúrese de que el dispositivo USB esté conectado en la
toma USB del televisor. Hay cuatro opciones de tipo
multimedia que pueden seleccionarse, tales como
imagen, música, película y texto. Seleccione la opción de
ultimedia estándar pulsando .Pulse el botón
OK para acceder al menú de selección de disco.
Pulse ◀▶para seleccionar el disco adecuado y pulse OK
para mostrar los archivos multimedia y la lista de
carpetas, o escoja Return (Volver) para volver al menú de
selección de tipo multimedia.
Seleccione el archivo multimedia pulsando
luego aparecerá el recuadro de vista previa. Pulse el
botón ► para reproducir el archivo multimedia en
pantalla completa. Cuando el archivo multimedia (tipo
imagen, película o texto) se esté reproduciendo, pulse el
n OK o Info para mostrar la barra de control.
botón OK para confirmar la función.
▼o "EXIT" para salir de la barra de control, salvo
para seleccionar el ícono de función, pulse el
La reproducción del USB está soportada para los
siguientes formatos de archivo de imagen:
—JPEG ( formato JPEG,
archivos con extensión "jpg")
—BMP (archivos con extensión “ bmp")
—PNG (archivos con extensión "png")
La reproducción del USB está soportada para los
siguientes formatos de archivo de música:
—MP3 (archivos con extensión “.mp3")
—WAV (archivos con extensi
La reproducción del USB está soportada para los
siguientes formatos de archivo de texto:
—TXT (archivos con extensión “.txt")
La reproducción del USB está soportada para los
siguientes formatos de archivo de película:
con extensión ". avi")
Puede ajustar la pista de audio o el programa en el menú
Info mientras se reproduce el archivo de video. Escoja el
ícono Info y pulse OK para mostrar el Menú Info.
FUNCIONAMIENTO ES Manual de instrucciones para TV LED plano con luz de fondo ES-24
Pausa FF Anterior SiguienteFB Detener
Posición, dirección o conexión
Equipos electrónicos, coche/moto,
Imagen normal Silencio
Volumen(comprobar si está
activado el Silencio o si las
conexiones de audio son incorrectas) Sin imagen
Cable de alimentación no conectado.
Interruptor de alimentación apagado.
Ajustes de Contraste y brillo / Volumen.
Pulsar tecla Standby en el mando para examinarlo. Sin color Sonido normal Control del color
o débil Resintonizar canal Sin color
Sistema de TV Sonido normal
Posición, dirección o conexión de la antena Síntoma del problema
Cambie el formato de pantalla
Hay barras negras en
la parte superior y en
SOLUCIÓN DE PROBLEMAS
05 SOLUCIÓN DE PROBLEMAS Silencio ES-25 Manual de instrucciones para TV LED plano con luz de fondoMi TV no muestra la imagen en mi
ordenador portátil/PC cuando se
La mayoría de PCs y de ordenadores portátiles requieren que
pulse algunos botones en su teclado para obtener una imagen
en el TV o en otra pantalla externa, al conectarlos con un
enchufe VGA (el enchufe
azul de 15 pines en su PC o en su
ordenador portátil). En general, esto es F7 (Dell) o F4
(HP/Samsung) o F5 (Toshiba). En ordenadores portátiles, tiene
que pulsar la tecla “ F n” al mismo tiempo que la tecla “ F ”.
He conectado mi PC/ordenador
portátil al TV y obtengo una imagen,
pero sin sonido. ¿Por qué?
El cable VGA sólo transporta información de vídeo o de imagen.
Necesita conectar un cable separado conectado a la conexión
para audífonos (ficha de 3,5 mm) en su PC/ordenador portátil
con la conexión de 3,5 mm (PC Audio I N) en su TV. Necesitará
seleccionar “ PC” u tilizando el botón Source en el mando a
distancia. O bien, conecte su PC/ordenador portátil utilizando
un cable HDMI si su PC/ordenador portátil tiene un conector
HDMI. HDMI es tanto audio como vídeo.
La imagen no cambia su medida
automáticamente al cambiar de
Verifique que Aspect Ratio (relación de aspecto) de la imagen
del TV esté configurado en “Auto” en todas las entradas ATV,
DTV, SCART, HDMI 1, 2, etc.
la relación de aspecto (Auto, 4:3 o 16:9), pulse
el botón Source, comience en ATV y repita la secuencia que se
muestra a continuación para todas las fuentes de entrada ATV,
DTV, SCART, HDMI 1 y 2 ya
que cada fuente de entrada se
controla por separado.
Pulse el botón T V Menu
Pulse la flecha derecha para acceder al submenú Picture
Pulse la flecha de abajo para seleccionar Aspect Ratio
todas las fuentes de entrada.
Recién he conectado un
reproductor de DVD u otro equipo
en mi TV y no funciona.
Esto aplica para cualquier equipo conectado al TV Apague el TV y el reproductor de DVD (desconéctelos del
tomacorrientes, no los deje en "en espera").
Apague cualquier equipo conectado a la conexión SCART.
Desconecte el enchufe
Conéctelo y encienda el TV.
Conéctelo y encienda el reproductor de DVD.
Seleccione HDMI del Menú Source
Pulse Play en el reproductor de DVD y verifique que la película se
reproduzca correctamente.
NOTA: La conexión SCAR T tiene prioridad por sobre HDMI, y es
importante que el equipo conectado a la conexión SCART en el
TV esté apagado (no “en espera”).
Tenga a bien prestar atención a esta información. Si el consejo
funciona y el reproductor de DVD funciona, e
l TV está bien, sólo
Probablemente, los enchufes HDMI se hayan extraído y
conectado de nuevo al encender el TV.
Nunca extraiga ni conecte los cables HDMI o cualquier equipo
digital con el equipo encendido.
Siempre apague todos los equipos al desconectar o al conectar
cualquier equipo digital.
Resolución de problemas
SOLUCIÓN DE PROBLEMAS ES Manual de instrucciones para TV LED plano con luz de fondo ES-26La imagen se ve pixelada
Un ejemplo típico de un problema de recepción incluye el desgarro de imagen (pixelado) o el congelamiento de
imagen. Algunas veces hay sonidos de chasquidos o de chillidos
, se silencia o NO hay recepción por completo.
Su imagen puede verse pixelada debido a la pérdida de señal de vídeo digital. La pérdida de señal puede ocurrir a
causa de problemas con señal
es débiles (ver antenas de TV) o si está conectado por cable a una señal de cable débil. Si
el problema son señales débiles, utilice un amplificador para reforzar la señal. Un técnico en
cables puede ayudarlo a
instalar un amplificador en línea o un preamplificador. Esto aumentará la fuerza de su señal y solucionará el problema
Si está recibiendo su señal de TV por satélite, verifique q
ue su antena no se haya movido por vientos fuertes o que la
señal no haya sido bloqueada por árboles. Los árboles pueden ser un problema dado que la señal de TV puede cambiar
de si hay un árbol sin hojas o repleto de hojas entre la antena satelital y el satélite.
Puede ocurrir que compruebe que hay canales faltantes o que está recibiendo canales de la región
Algunas veces, los servicios interactivos (botón rojo) no funcionan. En general, esto es causado por una señal débil; ver
Antenas de TV La televisión terrestre digital (Freeview) viene a su TV por
medio de una antena; puede ocurrir que la antena anterior
que era buena para televisión analógica no funcione bien para la digital por lo que se puede necesitar una
actualización. Si obtiene algunos,
pero no todos los canales digitales en DTV (Freeview), por ejemplo, BBC1, BBC2,
canal 4, pero no ITV o canal 5, en general, esto se debe a que su antena es de banda estrecha y necesita cambiarse a
Conductores y cables def
Verifique su TV. ¿Los conductores en la parte trasera están correctamente conectados con la red eléctrica, con la
antena, con el decodificador o con el reproductor/grabador de vídeos/DVD? Los conductores SCART son conocidos
porque se sueltan con el tiempo, y esto
puede dar como resultado problemas tanto de audio como de vídeo (imagen).
Se ha perdido el audio izquierdo, el derecho, o ambos, y los colores son pobres o turbios. Empuje los enchufes SCART
firmemente hacia adentro, esto puede solucionar e
Los enchufes HDMI necesitan empujarse hacia adentro firmemente; sólo el último milímetro hace contacto. En
general, la parte plástica posterior del enchufe HDMI debe estar muy cerca del cuerpo del TV o del componente o debe
cables HDMI, puede experimentar problemas si se los conecta cuando el TV u otro componente
están encendidos. Siempre apague tanto el TV como el componente que está conectando. Si ha verificado los
enchufes y las conexiones, apague el TV y lo que hay
a conectado al TV, y luego enciéndalos otra vez.
He conectado mi PC al TV. No hay sonido.
Si conecta su PC u ordenador portátil al TV utilizando un cable VGA (Sub D de 15 pines) y no hay audio, necesita
de audio por separado al TV desde su PC o de su ordenador portátil.
Colores y tonos piel anormales
Los tonos piel y otros colores anormales pueden presentar otro problema aun en un HDTV nuevo. Esto se
configuración de imagen del TV, que está optimizada para un ambiente de exhibición. Solucione esto cambiando el
modo de imagen a natural en el menú Picture. Para mayor precisión, intente configurar las opciones de color, de
contraste y de brillo en el menú Picture, en forma manual.
Los bordes blancos alrededor de los objetos y de la gente, en general, aparecen tanto si la definición del TV está
configurada en un nivel muy alto o si
su televisor utiliza tecnología de procesamiento de mejora de bordes. Vaya al
menú Picture y ajuste la definición hasta que el borde blanco desaparezca. Si la mejora de bordes está activada,
intente desactivarla utilizando el menú Ser
A veces, el vídeo puede verse entrecortado. Cuando esto ocurra, verifique si la señal es lo suficientemente fuerte. Si la
señal es fuerte, el problema es con el operador de cable. Si la fuerza de
la señal es débil, intente aumentarla con la
ayuda de un amplificador.
La imagen no llena la pantalla
Al conectar PCs u ordenadores portátiles al TV, puede ocurrir que la imagen no llene la pantalla. Verifiq
configuración de pantalla en su PC u ordenador portátil (Windows > Start > Control Panel > Appearance y
Personalization > Display settings) y seleccione la mejor resolución. En su TV, seleccione: TV Menu > Picture > Settings
y luego intente AUTO, ZOOM1 o ZOOM2 para obtener
la mejor visualización.
Conexión USB La conexión USB funcionará con archivos *.jpg (foto) y *.mp3 (música). Tenga en cuenta que el TV no reconoce ningún
iPhone o iPod de Apple conectados al conector USB en el TV. El TV puede
reproducir archivos, pero debido a los
múltiples y diferentes formatos de archivo, no se garantiza que estos otros formatos de archivo funcionen.
Resolución de problemas de TV digital y posibles soluciones
SOLUCIÓN DE PROBLEMAS ES-27 Manual de instrucciones para TV LED plano con luz de fondoEspecificación
Calidad de imagen de TV: FULL HDDigital integrada Tamaño de pantalla: 99cm
Resolución 1920x1080 píxeles, 50 Hz.
TV LED LCD Digital de 39" Full HD 1080P Características adicionales: Sistema de sonido estéreo NICAM
2 salidas de alimentación RMS de 8 watts
Características digitales:
Consumo de energía en modo Standby <0.5WConectividad:
SOLUCIÓN DE PROBLEMAS ES
1 conexión SCART Conexión de entrada para PC Conexión de vídeo para componentes Compuesto.
1 puerto USB Digitalmente interactivo. Texto digital Subtít ulos de emisión de vídeo digital (DVB, por s us siglas en
inglés) disponibles. Configuració n automática.
Búsqueda a u tomática de n ue vos canales
Guía de programación actu al y siguiente
Guía de programación e lectrónica (EP G) para 7 días
Compatible con Top up T V.
Ranura de IC Compatible con a u diodescripción. Sintonizador UHF/VHFTemporizador Bloqueo infantil Imagen y texto 2 baterías AAA (incluidas) requeridas para e l mando a distancia
Tamaño de montaje VESA: 200 x 100 mm
Tamaño del paquete (ancho x a l to x profundidad):
ño (ancho x a lto x profundidad) con soporte: 906.3x600x250 mm Ajustar tamaño (ancho x a lto x profundidad) sin soporte: 906.3x547.8x75mm Peso del paquete: 12.7 kg
Ajustar peso con soporte: 10 kg
Ajustar peso sin soporte: 8.5 kg
*Las especificaciones sobre las piezas de este TV que se proporcionan en el presente son solamente a modo de referencia. Puede haber diferencias a medida que la tecnología del producto se actualiza.
El diseño y las especificaciones están sujetos a modificaciones sin aviso.
Descripción de salida Scart:
1. Cuando la fuente en uso sea ATV/AV/SCART, la señal de salida scart será analógica.
2. Cuando la fuente en uso sea DTV, la señal de salida scart será TDT.
3. Otras fuentes no tienen señal de salida scart.
Manual de instrucciones para TV LED plano con luz de fondo ES-28Especificación
Calidad de imagen de TV:
FULL HD Digital integrada
Tamaño de pantalla: 106.7cm
TV LED LCD Digital de 42" Full HD 1080P Características
Sistema de sonido estéreo NICAM
2 salidas de alimentación RMS de 8 watts
Características digitales:
Consumo de energía en
SOLUCIÓN DE PROBLEMAS
1 conexión SCART Conexión de entrada para PC Conexión de vídeo para componentes
1 puerto USB Digitalmente interactivo.
Subtít ulos de emisión de vídeo digital (DVB, por s us siglas en
inglés) disponibles.
Búsqueda a u tomática de n ue vos canales
Guía de programación actu al y siguiente
Guía de programación e lectrónica (EP G) para 7 días
Compatible con Top up T V.
Ranura de IC Compatible con a u diodescripción.
Sintonizador UHF/VHF Temporizador
2 baterías AAA (incluidas) requeridas para e l mando a distancia
Tamaño de montaje VESA: 200 x 200 mm
Tamaño del paquete (ancho x a l to x profundidad):
ño (ancho x a lto x profundidad) con
soporte:983.76x643.9x250mm
Ajustar tamaño (ancho x alto x profundidad) sin
soporte:983.76x591.8x75mm
Peso del paquete: 15 kg
Ajustar peso con soporte: 12 kg
Ajustar peso sin soporte: 10.5 kg
*Las especificaciones sobre las piezas de este TV que se proporcionan en el presente son solamente a modo
Puede haber diferencias a medida que la tecnología del producto se actualiza.
El diseño y las especificaciones están sujetos a modificaciones sin aviso.
Descripción de salida Scart:
1. Cuando la fuente en uso sea ATV/AV/SCART, la señal de salida scart será analógica.
2. Cuando la fuente en uso sea DTV, la señal de salida scart será TDT.
3. Otras fuentes no tienen señal de salida scart.
ES-29 Manual de instrucciones para TV LED plano con luz de fondoLeggere questo manuale con attenzione prima di utilizzare l'unità e
Posición, dirección o conexión de la antena Comprobar
Equipos electrónicos, coche/moto,
Volumen(comprobar si está
activado el Silencio o si las
conexiones de audio son incorrectas) Nessuna
Cable de alimentación no conectado.
Interruptor de alimentación apagado.
Ajustes de Contraste y brillo / Volumen.
Pulsar tecla Standby en el mando para examinarlo. Nessun colore Audio normale Control del color
Posición, dirección o conexión de la antena Sintomo del problema
Cambie el formato de pantalla
dispositivo digitale con il dispositivo acceso.
