GEBRUIKSAANWIJZING LET39C800HF HAIER

3. Une autre source n'a pas de signal de sortie péritel.

FR-29 Ecran télé plat à LED Guide d'utilisationLees deze handleiding zorgvuldig door alvorens het toestel te gebruiken en

bewaar het voor latere naslag.

LED-achtergrondverlichte platte TV GEBRUIKSAANWIJZINGInstallatiegids

Voorbereiding om een programma op te nemen

Het programma opnemen

Functie om de tijd te verschuiven

Voorbereiding om een programma op te nemen

Oplossen van problemen

05 Oplossen van problemen

Belangrijke informatie

01 Veiligheid en waarschuwingen

Mededeling over de veiligheid

Waarschuwingen en voorzichtigheid

Belangrijkste kenmerken

Montagewijze van het voetstuk

Richtlijnen voor monteren aan een muur

Het aansluiten van uw tv

Gemeenschappelijke interface

Inhoud Inhoud Insertion des piles dans la télécommande

12 Programma wijzigenCI-informatie 18

18 DU-1 LED-achtergrondverlichte platte TV GebruiksaanwijzingHartelijk dank voor de aanschaf van deze 39"/42” LED/LCD-tv. Deze handleiding zal u helpen bij

het opzetten en het gebruik van uw tv.

Controleer eerst de inhoud van de doos, met de onderdelen die vermeld staan op de

LEES EERST ALLE INSTRUCTIES DOOR EN BEWAAR DEZE HANDLEIDING VOOR LATERE VERWIJZING. LET OP!

01 Veiligheid en waarschuwingen

Veiligheid en waarschuwingen

DU LED-achtergrondverlichte platte TV Gebruiksaanwijzing DU-2 42” v olledige HD 1080P LED/LCD-tv

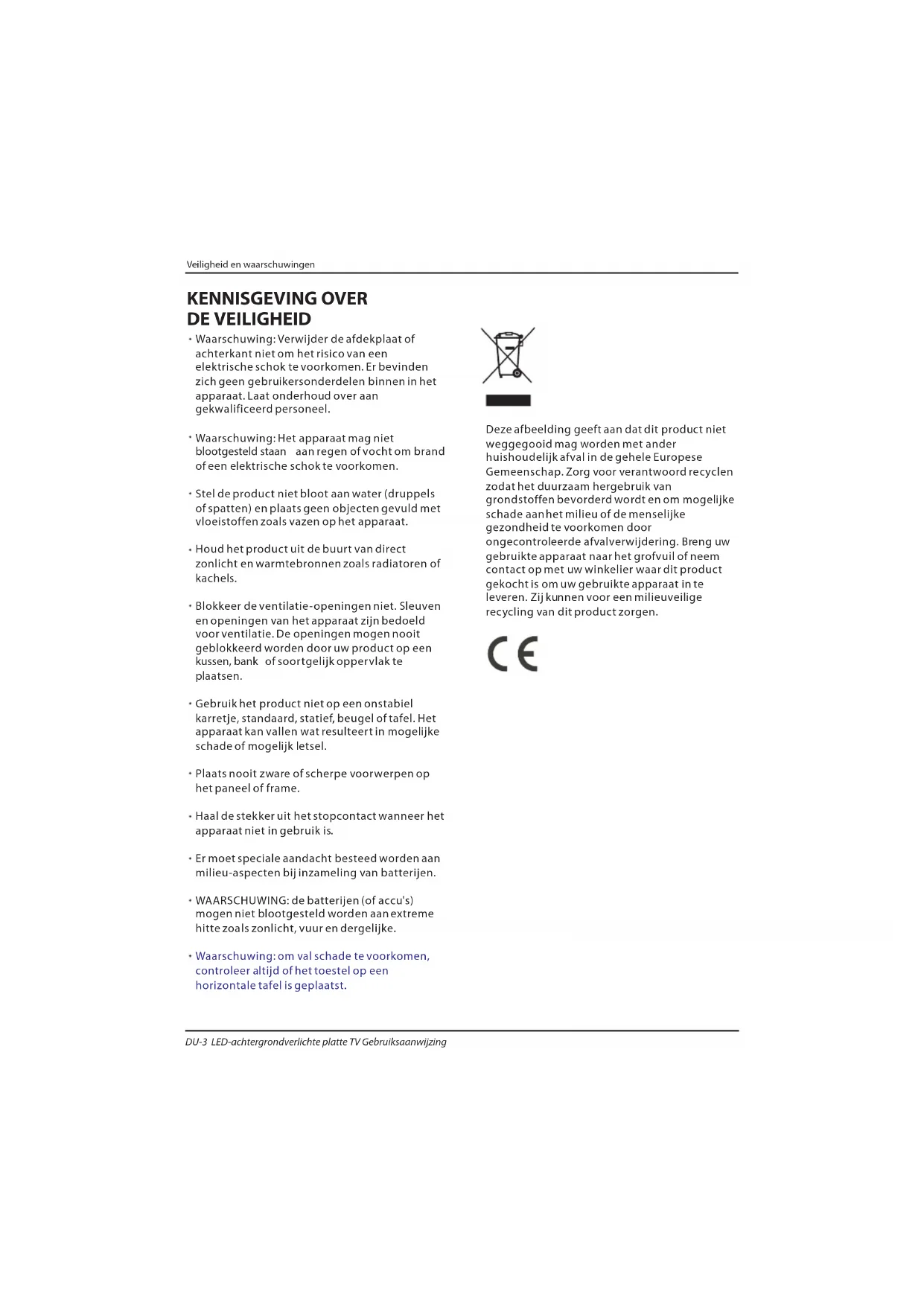

StandKENNISGEVING OVER DE VEILIGHEID Waarschuwing: Verwijder de afdekplaat of

achterkant niet om het risico van een

elektrische schok te voorkomen. Er bevinden

zich geen gebruikersonderdelen binnen in het

apparaat. Laat onderhoud over aan

gekwalificeerd personeel.

Waarschuwing: Het apparaat mag niet

aan regen of vocht om brand

of een elektrische schok te voorkomen.

Stel de product niet bloot aan water (druppels

of spatten) en plaats geen objecten gevuld met

vloeistoffen zoals vazen op het apparaat.

Houd het product uit de

zonlicht en warmtebronnen zoals radiatoren of

Blokkeer de ventilatie-openingen niet. Sleuven

en openingen van het apparaat zijn bedoeld

voor ventilatie. De openingen mogen nooit

geblokkeerd worden door uw product op een

of soortgelijk oppervlak te

Gebruik het product niet op een onstabiel

karretje, standaard, statief, beugel of tafel. Het

apparaat kan vallen wat resulteert in mogelijke

schade of mogelijk letsel.

Plaats nooit zware of scherpe voorwerpen op

het paneel of frame.

Haal de stekker uit het stopcontact wanneer het

apparaat niet in gebruik is.

Er moet speciale aandacht besteed worden aan

milieu-aspecten bij inzameling van batterijen.

WAARSCHUWING: de batterijen (of accu's)

mogen niet blootgesteld worden aan

hitte zoals zonlicht, vuur en dergelijke.

Waarschuwing: om val schade te voorkomen,

controleer altijd of het toestel op een

horizontale tafel is geplaatst.

Deze afbeelding geeft aan dat dit product niet

weggegooid mag worden met ander

huishoudelijk afval in de gehele Europese

Gemeenschap. Zorg voor verantwoord recyclen

zodat het duurzaam hergebruik van

grondstoffen bevorderd wordt en om mogelijke

het milieu of de menselijke

gezondheid te voorkomen door

ongecontroleerde afvalverwijdering. Breng uw

gebruikte apparaat naar het grofvuil of neem

contact op met uw winkelier waar dit product

gekocht is om uw gebruikte apparaat in te

nnen voor een milieuveilige

recycling van dit product zorgen.

Veiligheid en waarschuwingen

DU-3 LED-achtergrondverlichte platte TV GebruiksaanwijzingDim:515*320mm(不包括底座）

Deze televisie-ontvanger gebruikt hoge

spanningen tijdens de werking. Verwijder de

afdekplaat of achterkant van dit apparaat niet.

Laat onderhoud aan gekwalificeerd personeel

Stel de televisie-ontvanger nooit bloot aan

regen of vocht om brand of een elektrische

Laat dit product niet vallen, duw geen

objecten in de gleuven of openingen van de

televisie. Mors nooit enige vloeistof op de

Voorzorgsmaatregelen

Blokkeer de ventilatie-openingen aan de

achterkant niet. Voldoende ventilatie is

essentieel om te voorkomen dat elektrische

Zorg ervoor dat het snoer zich nooit onder de

televisie-ontvanger bevindt.

Voorzorgsmaatregelen

Leun of sta nooit op de televisie of standaard, of

druk er niet plotseling tegenaan. Besteed

speciale aandacht aan kinderen. Een ernstig letsel

kan veroorzaakt worden indien het toestel valt.

Voorzorgsmaatregelen

Plaats uw televisie niet op een onstabiel karretje,

standaard, plank of tafel. Een ernstig letsel aan

een individu of schade aan de televisie kan

veroorzaakt worden indien het valt.

Voorzorgsmaatregelen

Het is raadzaam om de stekker uit het stopcontact te

halen wanneer de televisie-ontvanger langere tijd niet

Voorzorgsmaatregelen

Indien de televisie ingebouwd wordt in een

compartiment of soortgelijke behuizing, moeten

de minimum afstanden gehandhaafd worden.

Warmte-ontwikkeling kan de levensduur van uw

televisie verkorten en kan ook gevaarlijk zijn.

Voorzorgsmaatregelen

WAARSCHUWINGEN EN VOORZICHTIGHEID Minimum afstanden Veiligheid en waarschuwingen

DU LED-achtergrondverlichte platte TV Gebruiksaanwijzing DU-4INSTALLATIE OPGELET

* Plaats de tv in de kamer waar het licht niet

rechtstreeks in aanraking komt met het scherm. * Totale duisternis of een reflectie op het

beeldscherm kan leiden tot vermoeide ogen.

Zachte en indirecte verlichting wordt

aanbevolen voor meer kijkcomfort. * Laat vol doende ruimte tussen de tv en de

muur om ventilatie mogelijk te maken.

* Vermijd uitzonderlijk warme plaatsen om

schade aan de kast of voortijdig falen van een component te voorkomen. * Bedek de ventilatie-openingen niet

wanneer de tv in gebruik is.

Belangrijkste kenmerken

Belangrijkste kenmerken

HDMI-interface en SCART-interface;

NICAM; 5 3 Tijdsverschuiving;

Hoge helderheid, brede kijkhoek; 2 Kan gebruikt worden als televisie,

beeldscherm, pc-scherm; 1 PaneelPAL/SECAM 39 YPbPr >=400Samengestelde video-ingang Knoei nooit met onderdelen binnenin de TV of

andere instelknoppen die niet in deze handleiding

beschreven zijn.Alle LED-TV's zijn hoogspanning

elektrische apparatuur.

Wanneer u afstoft of er water aan het scherm, de kast,

rond de knoppen of aansluitingen komt, moet het netsnoer uit het stopcontact worden verwijderd.

Veeg de TV af met een zachte, droge, stofvrije doek.

Ontkoppel het netsnoer en de antenne/antennekabel

tijdens onweer om schade aan uw TV en eventuele

andere aangesloten apparaten te voorkomen.

Alle reparaties aan deze TV mogen alleen door gekwalificeerd TV-onderhoudspersoneel worden uitgevoerd. 02 Introductie tv-systeemSignaal videosysteemIngang voedingsspanning Horizontale definitie (TV-lijn) IntroductiePAL-B/G, I, D/K SECAM-B/G, D/K, L, L'

AC 100-240V 50/60Hz Energieverbruik70 W Energieverbruik Stand-by Vermogen audio-uitgang (THD ≤ 7%)<0.5W2 x 8WIngangs signaal Analoge RGB(PC) x1; PC audio x1

Hoge definitie multi-media interface (HDMI) x2 Video-ingang x1Audio-ingang x1Y/Pb/Prx1 Scart x1 CI x 1USB x 1Tuner x 1 RF Co-Ax x 1

>=350DU-5 LED-achtergrondverlichte platte TV Gebruiksaanwijzing 4280 WVOORAF INGESTELD PC

DU LED-achtergrondverlichte platte TV Gebruiksaanwijzing DU-6 6

66.64Montagewijze van het voetstuk

1. Plaats de tv, met het scherm naar beneden,

op een vlakke ondergrond. Gebruik een doek

om het scherm te beschermen. Zoek het

schroefgat aan de onderkant.

2. Bevestig de onderkant door de schroef

stevig op de voet aan te draaien.

INSTALLATIE-OPMERKINGEN Zoek een plek voor de tv in een kamer waar er geen rechtstreeks licht op het scherm valt.

Totale duisternis of een reflectie op het scherm kan leiden tot vermoeidheid van de ogen.

Zachte en indirecte verlichting wordt aanbevolen voor meer kijkcomfort.

aat voldoende ruimte tussen de tv en de muur om ventilatie mogelijk te maken.

Deze televisie niet draaien a.u.b.!

Vermijd uitzonderlijk warme plaatsen om schade aan de kast of voortijdig falen van een

component te voorkomen.

DU-7 LED-achtergrondverlichte platte TV GebruiksaanwijzingRICHTLIJNEN VOOR MONTEREN AAN EEN MUUR

2. Verwijder de schroeven uit het onderste deel

van de tv, daar waar de voet de televisie verbindt

en haal de voet weg (zet de voet op een veilige

plaats voor toekomstig gebruik).

1. Plaats de LED-LCD-televisie op een

stevige ondergrond. Plaats een zachte

doek over de voorkant van het scherm om

het tegen eventuele schade te

3. Gebruik de vier meegeleverde schroeven om de tv vast te zetten aan de wandbeugel (niet

meegeleverd) via de v

ier VESA-standaardgaten aan de achterzijde van de televisie.

Deze televisie kan als volgt aan de muur gemonteerd worden:

DU LED-achtergrondverlichte platte TV Gebruiksaanwijzing DU-8

Sensor van de afstandsbediening.

BRON Laat het broningangsmenu zien. MENU Laat het hoofdmenu zien.

4 CH+/CH- In de TV-instelling, druk op CH+ of CH- om

naar een hoger of lager kanaal te veranderen.

In MENU, druk op CH+ of CH- om uit

geselecteerde onderdelen te kiezen. STANDBY 2 VOL+/VOL- Aanpassen geluidsniveau.

In MENU, past het onderdeel aan dat u

DU-9 LED-achtergrondverlichte platte TV Gebruiksaanwijzing AC-INPUT100-240V~50/60Hz

Er zijn verschillende opties om een DVD-speler/set-top

box satelliet- of kabelontvanger/spelconsole/PC of Laptop op uw TV aan te sluiten. Optie1 SCART Sluit een SCART-kabel (niet meegeleverd) aan vanaf

de SCART-aansluiting op de TV naar de DVD-speler/set-

top box satelliet- of kabelontvanger of spelconsole.

"-toets op de afstandsbediening

om het apparaat te selecteren dat met de SCART-kabel is

aangesloten, gebruik de “ ▼▲”-toetsen om “ SCART” te

selecteren en druk op de “ OK”-toets.

Opmerking: De TV zal standaard de SCART-aansluiting

instellen wanneer de T V wordt ingeschakeld.Optie 2 HDMI Als het apparaat waarop u wilt aansluiten is

ingeschakeld, schakel eerst het apparaat uit.

Sluit een HDMI-kabel (niet meegeleverd) aan vanaf

de HDMI-aansluiting op de T V naar de DVD-speler/set-

top box satelliet- of

kabelontvanger of spelconsole.

Schakel het apparaat in dat u net op de TV hebt aangesloten. Druk op de “ SOURCE"-toets op de afstandsbediening

om het apparaat te selecteren dat met de HDMI-kabel is

aangesloten, gebruik de “ ▼▲”-toetsen om “ H DMI” te selecteren en druk op de “ OK”-toets.

Optie 3 AV Audio Visual (Geel/wit/rood) Zorg ervoor dat zowel de TV als het apparaat vóór het

aansluiten zijn uitgeschakeld.

Sluit de AV-kabel (niet meegeleverd) aan vanaf de

video- (geel) en audio-aansluitingen (wit, rood) op de T V

naar de DVD-speler of spelconsole enz.

Druk op de “ SOURCE"-toets op de afstandsbediening

om het apparaat te selecteren dat met de AV-kabel is aangesloten, gebruik de “ ▼▲”-toetsen om “AV” te

selecteren en druk op de “ OK”-toets.

(Groen/blauw/rood) + (wit/rood)

Zorg ervoor dat zowel de TV als het apparaat vóór het

aansluiten zijn uitgeschakeld.

Sluit de kabels (niet meegeleverd) aan vanaf de

“COMPONENT IN”-aansluitingen Y, Pb, Pr (groen, blauw,

rood) en L-Audio-R (wit, rood) op de T V naar de DVD-

speler of spelconsole enz.

Druk op de “ SOURCE"-toets op de

afstandsbediening om het apparaat te selecteren

dat met de AV-kabel is aangesloten, gebruik de “▼

▲“-toetsen om “COMPONENT” te selecteren en

druk op de “ OK”-toets.

Optie 5 VGA (15pins Sub-D)

Sluit een VGA-kabel (niet meegeleverd) aan

vanaf de VGA-aansluiting op de T V naar de

Druk op de “ SOURCE"-toets op de

afstandsbediening om de PC/Laptop te selecteren

dat met de VGA-kabel is aangesloten, gebruik de

“▼▲”-toetsen om “PC” te selecteren en druk op de

Opmerking: VGA is alleen video.

PC/Laptop moet u een aparte kabel vanaf de PC-

Audio (3,5 mm bus) op de

hoofdtelefoonaansluiting op uw PC/Laptop (3,5

Optie 6 USB De meeste USB-sticks kunnen op uw TV worden

aangesloten en sommige digitale camera's kunnen ook

Sluit de USB-stick (niet meegeleverd) of een USB-kabel

(niet meegeleverd) aan op de TV.

Druk op de “ SOURCE"-toets op de

afstandsbediening om het USB-apparaat te

selecteren dat op de TV is aangesloten, gebruik de

“▼▲”-toetsen om “U SB” te selecteren en druk op

Opmerking 1: Alleen *.jpg en *.mp3 bestanden

en werken, andere bestandstypen zijn niet

gegarandeerd en kunnen mogelijk niet werken.

Opmerking 2: Apple iPhones en iPods zijn niet met

Opmerking 3: Wanneer u een apparaat op de USB-

aansluiting aansluit, houd de lengte van de USB-

Aansluiten op uw Haier TV Introductie

DU LED-achtergrondverlichte platte TV Gebruiksaanwijzing DU-10De gemeenschappelijke interface-gleuf (common

interface of CI) is ontworpen om de conditionele

toegang-module (CA) en smartkaart te aanvaarden, dit

om het mogelijk te maken om naar betaal-tv en

aanvullende diensten te kijken. Neemt u contact op met

op, CA-modules en smartkaarten zijn geen optionele

GEMEENSCHAPPELIJKE INTERFACE Waarschuwing

Schakel uw tv uit voordat u een module in de

gemeenschappelijke interface-gleuf stopt.

Plaats de CAM er correct in, stop daarna pas de

smartkaart in het CI-sleuf dat zich aan de zijkant van

Schakel de tv in, op het

scherm zal een bericht

verschijnen indien de CA-module

gedetecteerd wordt. Wacht enkele

ogenblikken tot de kaart geactiveerd is.

Druk op de MENU-toets en druk vervolgens op de ▲▼-

toetsen om de CI informatie-optie te selecteren.

eerde informatie over de CI-kaart die

in gebruik is, wordt weergegeven.

Druk op de OK-toets om het kaartmenu te openen.

Wij verwijzen naar de modulehandleiding voor het

instellen van de details.

Wanneer de module verwijderd is, zal het

volgende bericht op het scherm verschijnen: CI-GLEUFCAM Smartkaart CI Module Inserted

DU-11 LED-achtergrondverlichte platte TV Gebruiksaanwijzing KanaalBEELDGELUID Tijd OPTIESVergrendelingAuto afstellingManueel analoog afstemmenProgramme EditSignaalinformatieManueel digitaal afstemmenSoftware update(USB)CI Informatie

OK OK TERUG Verplaatsen OK MENU1.VOEDING: Indrukken om de TV in te schakelen

2.D.MENU: Geen functie.

3.P.Mode: Om de beeldmodus te schakelen.

4.INFO: Indrukken om de huidige signaalstatus, inclusief

ingangsbron en audiokanaalmodus weer te gev

5.AUDIO l/ll: Indrukken om "MONO” en “ Nicam stereo” v oor ATV-

kanaal te selecteren. Selecteer de audiotaal voor het DTV-kanaal.

6.ONDERTITELING: Indrukken om de ondertiteling “ On” of “ Off" te schakelen 7.Cijferknoppen: Voor directe toegang tot kanalen. 8.BRON: Voor het selecteren van de ingangsbron.

9.DEMPEN: Om het geluid in of uit te schakelen.

10.Volumeregeling: Om het geluidsniveau aan te passen.

11.MENU: Om het TV-menu weer te geven.

12.OK: Om een selectie te bevestigen 13.AFSLUITEN: Om naar het vorige menu terug te keren of het

15. HERHALEN: Geen functie.

16.Teletekst groene knop/USB snel vooruit

17.Teletekst rode knop/USB snel achteruit

1 8.Teletekst mix 19.Teletekst tekst 20.Teletekst tonen21.Teletekst grootte 22.Teletekst tijd/OPNAMELIJST (teleteksttijd is geen functie)

23.Teletekst modus: Geen functie.

24.Teletekst aanhouden

25.Teletekst subcode: Teletekst subpagina 26.Teletekst blauwe knop/USB volgend bestand

27.Teletekst gele knop/USB vorig bestand

29.USB AFSPELEN/PAUZEREN

31.Cursor OMHOOG, OMLAAG, LINKS, RECHTS: Indrukken om uw selectie te navigeren. 32.Fav: Om uw favoriete kanalenlijst in de TV- of DTV-modus te benaderen. 33.Selecteer programma: Druk op de “ ▼▲ ”-knop om het

volgende of vorige TV-kanaal te selecteren.

34.GIDS: Indrukken om het elektronische

TV-modus weer te geven.

35.Q.View: Om het eerder bekeken kanaal te benaderen.

36.CH.LIST: Indrukken om de kanalenlijst weer te geven.

37.Scherm: Om de aspectratio van het beeld te wijzigen.

38.Slapen: Stel de timer in om de TV u

40. OPENEN/SLUITEN: Geen functie.

03 Afstandsbediening

Plaats de batterijen in de afstandsbediening

1. Verwijder het batterijklepje.

2. Plaats 2 AAA 1,5V batterijen in het compartiment

en let erop dat de polariteit (+ of -) van de batterijen

overeenkomt met de polariteitsmerken op de afstandsbediening. 3. Monteer het batterijklepje. Vervang de batterijen

wanneer uw tv de vol

gende symptomen begint te

vertonen: bediening is instabiel of onregelmatig,

soms werkt de tv niet met de afstandsbediening. Opmerking: 1) Alkaline-batterijen worden aanbevolen.

2) Verwijder de batterijen als ze leeg zijn of als de

afstandsbediening langere tijd niet gebruikt wordt.

DU LED-achtergrondverlichte platte TV Gebruiksaanwijzing DU-12E TEKST EEN PAGINA SELECTEREN DIRECT TOEGANG TOT RUBRIEKEN INDEX SUB PAGINA VASTHOUDEN ONTHULLEN Druk op:

LIJST TELETEKST Voer het nummer van de gewenste pagina met de 0 t/m 9 toetsen in of met de

pijlen omhoog/omlaag. Bijvoorbeeld: voor pagina 120, kiest u 120. Het

nummer verschijnt in de linkerbovenhoek, de teller draait en hierna wordt de

pagina weergegeven. Herhaal deze

handeling om een andere pagina te

bekijken. Als de teller blijft zoeken, betekent dit dat de pagina niet

uitgezonden wordt. Selecteer dan een ander nummer.

Gekleurde toetsen bevinden zich aan de onderkant van het scherm. De

toetsen worden gebruikt om de overeenkomstige

rubrieken of pagina's te openen. De gekleurde velden knipperen

wanneer de rubriek of de pagina nog niet beschikbaar is.

Dit laat u terugkeren naar de Inhoud (meestal pagina 100).

Bepaalde pagina's bevatten sub-

pagina's die automatisch achtereenvolgens

weergegeven worden. Deze toets wordt gebruikt om te stoppen dat de sub-

pagina de overname hervat. De aanduiding verschijnt links bovenaan.

De pagina bevriezen.

Het weergeven of verbergen van informatie (oplossingen bij spell

De gebruiker kan vier favoriete pagina's direct koppelen aan de vier

gekleurde toetsen. Terwijl de lijst geactiveerd is, is het niet mogelijk om met

TOP of FLOF te navigeren met de kleurtoetsen. De favoriete paginanummers

agen, en hersteld worden van/naar een niet-vluchtig

geheugen voor elk kanaal door de systeemsoftware.

Dit wordt gebruikt om de teletekst-optie op te openen of te verlaten. De

inhoud wordt weergegeven in een lijst van pagina's die geraadpleegd kan

worden. Elke pagina heeft een overeenkomstige 3-cijferig paginanummer.

Als het gekozen kanaal geen teletekst uitzendt

, zal de aanduiding 100 zijn en

het scherm zal leeg blijven (in dit geval kiest u een ander kanaal voor

Teletekst is een informatiesysteem dat door bepaalde zenders uitgezonden wordt en geraadpleegd kan

worden zoals een krant. Het biedt ook toegang tot ondertiteling voor kijkers met gehoorsproblemen of

die niet vertrouwd zijn met de taal van een uitzending (kabelnetwerken, satellietkanal

DU-13 LED-achtergrondverlichte platte TV GebruiksaanwijzingDE WERKING

04 DE WERKING De installatiegids verschijnt enkel wanneer de TV voor de

eerste keer gebruikt wordt of terug is ingesteld op fabrieksinstellingen. Installatiegids

1).Druk op de “◀▶▲▼” - knoppen om in het menu te

navigeren en de instellingen te wijzigen. Druk op de “OK”-

knop om te bevestigen.

Selecteer de gewenste taal, thuis mode/mode winkel voor

de weergave op het menu

Hetstandaard paswoord is 6666.

▲▼” - knoppen om “DVB-T/DVB-C” te selecteren

en druk vervolgens op de “ OK”-knop om te bevestigen.

a. Als u DVB-T selecteert, is de volgende stap het

selecteren van het afstemtype en land, druk vervolgens op

om het afstemmen te starten.

b. Als u DVB-C selecteert, is de volgende stap het

configureren van het DVB-C-systeem zoals

Scantype/Frequentie/Netwerk ID/Symbool(KS/S), druk

vervolgens op de “ OK”-knop om naar het selectiemenu van de afstemtype en land te gaan, deze stap is hetzelfde

als bij DVB-T, selecteer het afstemtype (DTV/ATV).

Kies het juiste land, druk op de “OK”-knop om het afstemmen te starten. WONING- of WINKEL- modus

① De woningmodus is een energiebesparende

modus.De woningmodus wordt aanbevolen voor normale

weergave-instelling en is door de fabrikant als standaard ingesteld. ② De winkelmodus is een optie voor detailhandelaars

voor reclame- of productpresentatie.De winkelmodus

heeft een helderder beeld dan de woningmodus.

③ U kan kiezen tussen thuis mode of winkel mode.Indien

u voor winkel mode kiest zal de bron automatisch HDMI 1

zijn en zal u op exit moeten drukken op de

afstandsbediening om het popup menu te verlaten.

DU LED-achtergrondverlichte platte TV Gebruiksaanwijzing DU-14Kies een OSD taal

Geef oud paswoord in

Geef nieuw paswoord in

Bevestig nieuw paswoord

1). Druk up de “ MENU”-knop en druk vervolgens op de ”▲

”-knoppen om het “Channel ”-menu te selecteren en

druk vervolgens op de “OK”-knop.

2). Druk op de””-knoppen om “Auto Tuning” te

selecteren en druk vervolgens op de “OK”-knop.

3). Het kanaalafstemmen zal beginnen. Deze

bewerking kan tot 6 minuten duren. De display zal de

voortgang van het afstemmen en het aantal gevonden

4).Als u het ATV-afstemmen wilt overslaan, druk op de

“MEN U”-knop om het afstemmen te onderbreken. Een

pop-up-scherm zal worden weergegeven, druk op

de””-knop om “ Y ES” te selecteren om te bevestigen.

Vervolgens gaat u rechtstreeks naar DTV-afstemmen.

U kunt de bovenstaande stap herhalen als u ook de

D TV-afstemmen wilt overslaan. Een installatie

herinnering verschijnt de volgende keer dat u de TV

5).Nadat het afstemmen voltooid is, zijn de kanalen

gerangschikt in een vooraf ingestelde volgorde. Als u

kanalen wilt overslaan, wijzig de vooraf

volgorde of hernoem kanalen, selecteer “ Programme”

bewerken onder het “Channel ”-menu.

selecteren. Selecteer “ DVB-T” en druk vervolgens op de

“OK”-knop om te bevestigen.

Druk op de”▲▼”-knoppen om

4). Druk in het “Afstemtype -menu op de” ”-knoppen

om ATV/DTV/DTV + ATV te selecteren. Druk op de” ” -

knop en druk vervolgens op de” ”-knoppen om

het land waar u de TV zult gebruiken. Druk op de “OK”-

knop om te bevestigen.

Manueel analoog afstemmen

Manueel digitaal afstemmen

Software update(USB)

OK OK TERUG Verplaatsen OK MENU5) Het kanaalafstemmen zal beginnen. Deze bewerking

kan tot 6 minuten duren. De display zal de voortgang van

het afstemmen en het aantal gevonden kanalen weergeven. Als u het ATV-afstemmen wilt overslaan, druk op de “MENU”- knop om het afstemmen te onderbreken. Een

pop-up-scherm zal worden weergegeven, druk op de”” -

knop om “ YE S” te selecteren om te bevestigen. Vervolgens

gaat u rechtstreeks naar DTV-afstemmen. U kunt de

bovenstaande stap herhalen als u ook de DTV -afstemmen wilt overslaan. Een installatie herinnering verschijnt de

volgende keer dat u de TV inschakelt.

7) Nadat het afstemmen voltooid is, zijn de kanalen

gerangschikt in een vooraf ingestelde volgorde. Als u

kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer “Programme”

bewerken onder het “Channel ”-menu. . 6). ◀ . 1.2 ) Automatisch afstemmen (DVB-C)

2). Druk op de “ ▲▼”-knoppen om “Auto Tuning” te

selecteren en druk vervolgens op de “ OK”-knop.

1). Druk op de “MENU”-knop en druk vervolgens op

de””-knoppen om het “ Channel ”-menu te

selecteren en druk vervolgens op de “ OK”-knop. ▲▼

3). Druk op de “ ▲▼”-knoppen om “DVB-T/DVB-C “ te

selecteren en druk vervolgens op de “ OK”-knop om te bevestigen. 4).Druk op de “▲▼”-knoppen om”Scantype/Symbool

(KS/S)”te selecteren en druk vervolgens op de “ OK”-knop om te bevestigen. 5). Druk in het”Afstemtype”-menu op de””-

knoppen om ATV/DTV/DTV + ATV te selecteren.

Druk op de “ ” - knop en druk vervolgens op de ”

”-knoppen om het land waar u de TV zult

gebruiken. Druk op de “O K”-knop om te

DE WERKING DU LED-achtergrondverlichte platte TV Gebruiksaanwijzing DU-16

OK TERUG Verplaatsen OK MENU1). Druk op de “ MENU”-knopen druk vervolgens op de

””-knoppen om het “ Channel”-menu te selecteren en

druk vervolgens op de “OK”-knop.

3). Het “ CADTV Manual Tuning”-scherm zal verschijnen.

Druk op de “ ” - knoppen om “ F

(Ks/s/QAM Type QAM" te selecteren en druk vervolgens op

de “OK”-knop om het zoeken van dat kanaal te beginnen.

Wanneer het signaal is afgestemd, zal het beeld en de

signaalsterkte op het scherm worden weergegeven.

4). Druk op de “ MENU”-knop om naar het hoofdmenu terug

5). Druk op de “EXIT”-knop om het menu te verlaten.

selecteren en druk vervolgens op de “ OK”-knop.

▲▼ KanaalBEELDGELUID Tijd OPTIESVergrendelingAuto afstellingManueel analoog afstemmenProgramme EditSignaalinformatieCADTV Manual TuningSoftware update(USB)CI Informatie OK KanaalBEELDGELUID Tijd OPTIESVergrendelingAuto afstellingManueel analoog afstemmenProgramme EditSignaalinformatieManueel digitaal afstemmenSoftware update(USB)CI Informatie OK

6). Het kanaalafstemmen zal beginnen. Deze bewerking

kan tot 6 minuten duren. De display zal de voortgang

van het afstemmen en het aantal gevonden kanalen

7). Als u het ATV-afstemmen wilt overslaan, druk op de

“M ENU”-knop om het afstemmen te onderbreken. Een

pop-up-scherm zal worden weergegeven, druk op de”

”-knop om “ Y ES” te selecteren om te bevestigen.

Vervolgens gaat u rechtstreeks naar DTV-afstemmen. U

kunt de bovenstaande stap herhalen als u ook de

afstemmen wilt overslaan. Een installatie herinnering

verschijnt de volgende keer dat u de TV inschakelt.

8). Nadat het afstemmen voltooid is, zijn de kanalen

gerangschikt in een vooraf ingestelde volgorde. Als u

kanalen wilt overslaan,

wijzig de vooraf ingestelde

volgorde of hernoem kanalen, selecteer “ Programme”

bewerken onder het “Channel ”-menu.

2. 1) DTV handmatig afstemmen (DVB-T)

Alle kanalen met inbegrip van ATV, DTV en Radio

kunnen in één keer worden afgestemd, als het

afstemtype DTV + ATV is.

Alle opgeslagen zenders zullen na het automatisch

afstemmen verdwijnen.

Na het automatisch afstemmen, zal het kanaal naar

eerste DTV-kanaal overslaan.

▲▼”-knoppen om “ DTV Manual Tuning”

te selecteren en druk vervolgens op de “OK”-knop.

4). Druk op de “MENU”-knop om naar het hoofdmenu

5). Druk op de “EXIT”-knop om het menu te verlaten.

2. 2 )DTV handmatig afstemmen (DVB-C)

1). Druk op de “MENU”-knop en druk vervolgens op

de””-knoppen om het “Channel ”-menu te

selecteren en druk vervolgens op de “OK”-knop.

3). Het “DTV Manual Tuning”-scherm zal verschijnen.

Druk op de””-knoppen om het gewenste UHF-

kanaal te selecteren en druk vervolgens op de “ OK”-knop

om het zoeken van dat kanaal te beginnen. Wanneer het

signaal is afgestemd, zal het beeld en de

op het scherm worden weergegeven.

DE WERKING DU-17 LED-achtergrondverlichte platte TV Gebruiksaanwijzing

Data : 0 Programma Manueel digitaal afstemmenVHF CH DDruk OK om te zoekenSlecht Normaal GoedCADTV Manual TuningFrequentie 490000Symbol(ks/s) 6875QAM Type QAM16GEEN SIGNAALSlecht Normaal Goed

OK TERUG Verpla atsen OK MENU OK TERUG Verplaatsen OK MENUKanaalBEELDGELUID Tijd OPTIESVergrendelingGeluidsmodusAuto VolumeSurround SoundBalanceStandaardMuziekCinemaSportGebruikerKanaalBEELDGELUID Tijd OPTIESVergrendelingBeeldmodusAspect RatioNoise ReductionSchermKleurtemperatuur Eco

Mild GebruikerStandaardBeeldmodus Standaard Contrast 50

Tint 50 Kleurtemperatuur Middel Rood 50

MENU MENU Manueel analoog afstemmen

Frequentie 424.25 MHz Opslaan MENU 5).CI-informatie: (optioneel)

Dit menu kan de informatie over de gemeenschappelijke

interface kaart (CI-kaart) weergeven.

Gebruik de pijltoetsen om het kanaal dat u wilt

verplaatsen te selecteren. Druk vervolgens op de gele

toets om de verplaatsfunctie te selecteren. Wanneer

deze actief is, gebruikt u de pijltoetsen om het kanaal te

en daarna OK om dit te bevestigen.

Alleen ATV-programma's kunnen hernoemd worden.

Verplaats de cursor naar het programma, druk op de groene

toets van teletekst om het programma te hernoemen.

Druk op ▲▼om de karakters te kiezen. Druk op◀▶om de

cursor te verplaatsen.

Druk op de menu knop om het bewerken af te sluiten. Druk

vervolgens op UITGAAN om het menu te verlaten.

Opmerking: ATV-programma's kunnnen alleen een naam van 5

karakters hebben, bij DTV zijn

Druk op de rode toets van teletekst om de kanalen na

handmatige afstemming op te slaan.

4). Programma wijzigen:

U kunt elk programma verwijderen, hernoemen, verplaatsen,

overslaan, ook FAV (favorieten).

Druk op de rode toets van teletekst, het programma waar

de cursor zich bevindt, zal verwijderd worden.

Druk op om het programma te kiezen, drukt u hierna

op de blauwe toets van teletekst om dit programma over te

slaan. zal aan de rechterkant van het programma

verschijnen. Kies het programma dat overgeslagen moet

worden, druk nogmaals op

de blauwe toets. U kunt

overslaan annuleren, zal dan verdwijnen.

3) ATV handmatig afstemmen:

U kunt het geluidsysteem veranderen om naar analoge tv-

kanalen te zoeken en fijn af te stellen, sla hierna de kanalen

op die u geselecteerd heeft.

Druk op om het programma te kiezen. Druk op de FAV-

toets, zal aan de rechterkant van het programma

verschijnen. Kies het favoriete programma en druk

nogmaals op de FAV-toets. U kunt FAV annuleren, zal

Zodra uw favoriete groep is aangemaakt

toegang krijgen tot uw favoriete kanaal door op de FAV-

1).Tint is alleen beschikbaar voor het NTSC-systeem.

2).Er zijn vier kleurtemperatuurinstellingen die geselecteerd

kunnen worden, medium, warm, koel, gebruiker.

3). Beeld (screen) is beschikbaar in de PC-optie die de

horizontale positie, vertikale positie,

3. GELUID MENU Het derde deel van het MENU is het GELUIDMENU.

U kunt hier het geluidseffect aanpassen zoals hoge en lage

tonen, balans enz.Druk op

▲▼ om te bewegen, druk op

OK om het aan te passen.

Auto volume: dit is alleen beschikbaar als het

ingangssignaal te groot is of het geluid vervalst wordt.

4. TIJD MENU Het vierde onderdeel van het MENU is het TIJDSMENU.

U kunt hier de klok, het vermogen aan/uit tijd, de slaaptijd

enz. aanpassen.Druk op

◀▶om te bewegen, druk op OK

om het aan te passen.

Het tweede deel van het MENU is het BEELDMENU.

U kunt hier effect geven aan het beeld zoals contrast,

helderheid enz.Druk op OK om te bewegen, druk op O K

om het aan te passen.

2. BEELDMENU DE WERKING DU LED-achtergrondverlichte platte TV Gebruiksaanwijzing DU-18

OK TERUG Verplaatsen OK MENU OK TERUG Verplaatsen OK MENU26/Jan 11:401 TV3Club/Super3-Naturalmen..Geen informatieGeen informatiePROGRAMMA GIDSScheduleRecord INFO Herinnering Tijd 2 3/243 TVC HD OK INDEXKanaalBEELDGELUID Tijd OPTIESVergrendelingVergrendelingBlokkeerprogrammaOuderlijke controleSet Password OK KanaalBEELDGELUID Tijd OPTIESVergrendelingTaalinstellingenTaal Ondertiteling Land PVR File SystemStandaard opnieuw Autom. uitschak. (4 uur)Thuis/winkel mode DCR Audiotaal OK KanaalBEELDGELUID Tijd OPTIESVergrendeling Klok Timer UitSlaaptimerAuto SlaaptimerTijdzoneTimer Aan OK

5.INSTEL MENU Het vijfde deel van het MENU is het INSTELMENU. Hier kunt

u de menutaal, gesproken taal, ondertiteling enz. instellen.

Indien er 15 minuten geen signaal aanwezig is, zal de tv

naar de automatische slaapinstelling schakelen (auto

leep) als deze op AAN (on) ingeschakeld is. De kloktijd kan

verkregen worden via het DTV-systeem auto.

6. KINDERSLOT MENU Het zesde onderdeel van het MENU is het

KINDERSLOTMENU. U kunt het systeem op slot zetten, een

wachtwoord aanbrengen, programma's blokkeren en

ouderlijke begeleiding instellen. Zodra u het

kinderslotsysteem heeft ingeschakeld, kunt u geen

len meer zoeken of programma's wijzigen.

7. EPG-MENU (electronische programmagids)

Het EPG-menu wordt gebruikt om na te kijken wat er wordt

uitgezonden op DTV of de radio op de dag zelf.

Om toegang tot het EPG-menu te krijgen, drukt u op de EPG-

toets en het volgende menu zal worden weergegeven:

Gebruik om de programma's te kiezen. Om de

informatie van het programma te markeren, drukt u op de

Druk op de gele teletekst-toets. Dit kan het hele

herinneringsschema op een rij zetten, druk op de gekozen

lijst en druk op de rode toets VERWIJDEREN om de

schemalijst te verwijderen.

Fabrieksinstellingen (restore factory default) zal alle

programma's en wachtwoorden verwijderen.

1. Als na 4 uur vanaf het inschakelen geen wijzigingen aan de

TV worden aangebracht, bijvoorbeeld geen kanaal of volume

veranderd, zal de TV het automatische uitschakelproces

starten.En pop-up-venster zal verschijnen op het scherm.

Na 150 seconden schakelt de T V

automatisch over naar stand-

by.Druk op een willekeurige knop op de afstandsbediening om

het automatisch uitschakelen te annuleren.

2. Om het automatisch uitschakelen te annuleren, selecteer

“Automatic power-down (4H)” in het optiemenu en druk

"OK”.Een pop-up-bericht "Are you sure you want to enable

automatic powerdown?" zal verschijnen.

Gebruik de rechter pijltoets om “ NO” te selecteren.

Het T V-scherm keert naar het optiemenu terug en de

“Automatic power-down (4H)”-optie zal v

Automatic power-down(4H) OFF Om na 4 uur naar automatisch uitschakelen terug te keren,

herhaal het bovenstaande maar gebruik de linker pijltoetsom

“YES” te selecteren.

In het PVR-file systeemmenu kunt u de USB-schijf instellen

persoonlijke videorecorder).

Het standaard wachtwoord is 0000. Indien u het wachtwoord

vergeet, kunt u gebruik maken van het superwachtwoord:

Blokkeer programma (block program): druk op

programma te kiezen, druk op de groene toets van teletekst

om het programma te blokkeren. Indien u het programma

wilt deblokkeren, gaat u dan naar het hoofdmenu, geeft het

wachtwoord in, drukt hierna nogmaals op de groene toets.

Ouderlijk toezicht (parental g

uidance): Druk op◀▶om de

waardering te kiezen.

Automatische uitschakelen

DE WERKING DU-19 LED-achtergrondverlichte platte TV Gebruiksaanwijzing

Seconden tot autom. uitschak.Druk op een willekeurige toets om te annulerenUSB DiskTime Shift SizeSnelheidSelect Disk C:Check PVR File System StartFormatFree Record Limit 6 Hr.OK MENU Planlijst 04:55 28th Apr Wissen Tijd DatumTitel ProgrammaNaam Kanaal

OK TERUG Verplaa tse n OK MENU OK TERUG Verplaatsen OK MENU OK TERUG Verplaatsen OK MENUKanaalBEELDGELUID Tijd OPTIESVergrendelingTaalinstellingenTaal Ondertiteling Land PVR File SystemStandaard opnieuw Autom. uitschak. (4 uur)Thuis/winkel mode DCR Audiotaal OK 3. Opnemen Druk op de rode toets. Dit kan ingesteld worden om het

programma te laten opnemen.. 4. Druk op de blauwe toets om één programma te kiezen en

om één herinnertijd in te stellen. Het tv-scherm zal op de

gekozen tijd automatisch naar het gekozen programma verspringen.Herinneren Controleer PVR file systeem (check PVR File System):

controleer of het PVR file systeem is ingesteld op het USB apparaat of niet. Formatteren:

Selecteer schijf (select disk): selecteer op welke schijf er

opgenomen moet worden.

1.Voorbereiding om een programma op te nemen

8. PVR-FUNCTIE De PVR functie werkt enkel op TNT Kies in het INSTELMENU het PVR file systeem. Kies in het

“INSTELMENU” nu “controleer PVR file systeem” ( check

PVR File System). Klik op “ OK” totdat “controleren”

(checking) veranderd is naar “succes”.

Opmerking: controleer ook de term “ snelheid” ( speed).

Indien er “ H D-ondersteuning” ( H D support) is, betekent

dit dat de snelheid van het USB-apparaat beschikbaar is

voor tijdverplaatsing en opnemen. Indien dit niet het

geval is, dient u het apparaat

te formateren om ervoor te

zorgen dat het apparaat beschikbaar is. De standaard

“vrije opneemlimiet” ( free record limit) is zes uur, mits de

ruimte op de schijf groot genoeg is. Indien de ruimte niet

groot genoeg is, moet de opneemtijd korter worden,

ruimte op het apparaat. Voer geen

andere functies uit tijdens de “controlleer PVR File

systeem”-controle totdat deze gereed is.

De opnames moeten met het PVR-systeem van de TV

gebeuren.Het kan alleen op de dezelfde TV worden afgespeeld, niet op een ander soort apparaat (computer,

DVD, enz.) die niet met de TS-bestandsindeling compatibel is. Houd er rekening mee dat om elke vorm van opname uit

te voeren, de TV het formatteren van het aangesloten

USB-apparaat, voor het opslaan van de

opname, van u zal vereisen.

WAARSCHUWING. BIJ HET FORMATTEREN VAN DE EXTERNE USB-APPARAAT, ZULT U ALLE BESTANDEN EN INFORMATIE VERLIEZEN DIE U OP HET APPARAAT HEBT OPGESLAGEN.

Het USB-bestandssysteem zal de opslaggrootte beperken.

Bestandssysteem: NTF S maximaal 2TB FAT32 maximaal 192 GB FAT16 maximaal 2 GB Open vanaf het optiemenu het PVR-bestandssysteem zoals hieronder:

DE WERKING DU LED-achtergrondverlichte platte TV Gebruiksaanwijzing DU-20 1 TV337 Minuut11 UurJan Maand26 DatumEenmaal Modus Herinnering

OK MENU Select Disk USB 0Disk C: OK PVR File System Type Hi Speed FSPVR File System Size AllSD 104 MinsHD 29 Mins File System Size OK PVR File System Type FAT32SD 104 MinsHD 29 Mins File System Size

OK OK TERUG Verplaatsen OK MENUHet onderstaande menu verschijnt nadat het

formatteren beeïndigd is:

2. Het programma opnemen

3. Een nummer afspelen

(Suggestie voor het formatteren van het formaat van

het apparaat door “H igh Speed Fs…”, dat versneld kan

Indien u het "hoge snelheid FS" formaatinstell

(Hi Speed FS), kunt u de grootte van de tijdverplaatsing

Als de DTV-bron speelt, kies dan het kanaal en klik op

“opnemen” ( record), het opnamevenster zal verschijnen.

Klik nogmaals op “opnemen” ( record) en het

erdwijnen, het “opneem”-ikoon

(REC) bevindt zich nog steeds links bovenaan. Het zal

verdwijnen wanneer u op “stop” drukt.

Het programma opgenomen op de "USB" zal in de map

"_MSTPVR" op het apparaat worden opgeslagen.

1. De USB-opslaggrootte kan tussen

grootte zijn, maar voor praktisch gebruik is 2 GB tot 500

2. De video kan korrelig worden wanneer de bitratio van

de video te laag is.Dit kan door het aansluiten van een

USB-verlengkabel worden veroorzaakt

USB direct op de TV aan te sluiten.

3. Niet alle USB-apparaten zijn compatibel.

Hieronder is een lijst van aanbevolen USB-stations.

Modellen die niet worden vermeld kunnen compatibel

zijn, maar zijn niet gegarandeerd te werken.

ondersteuningslijst van USB-station is dezelfde als

die van de tijdverschuivingsfunctie, raadpleeg de

volgende pagina's voor details.

DE WERKING DU-21 LED-achtergrondverlichte platte TV Gebruiksaanwijzing

Snelheid Controleren

Time Shift Disk Size 512 MB SD 14 Mins

HD 4 Mins OKVoorbereiding om een programma op te nemen

9.Functie om de tijd te verschuiven

Met deze tv kunt u het programma dat u aan het kijken

bent laten pauzeren en laten opnemen naar een USB-

opslagapparaat, en dit hervatten op het punt waar er

Het formatteren van een USB 2.0 opslagapparaat is

nodig. Sla uw originele

gegevens op voordat u gaat

formatteren. Alle data die op het USB-apparaat

voorheen opgeslagen waren, worden na het

USB-DRIVE OPSLAG FORMATTEREN Selecteer formatteren van het USB-apparaat en wijs

de hoeveelheid ruimte aan de TIJDVERPLAATS-

Het formatteerproces zal tenminste twee minuten in

beslag nemen. Schakel de stroom niet uit tijdens het

formatteren, verwijder ook het USB-apparaat niet

Tijdens het formatteren wordt een snelheidstest

gedaan op het USB-apparaat. Indien dit mislukt,

betekent dit dat het USB-apparaat eventueel geen

ondersteuning heeft voor de TIJDVERPLAATS-functie.

OPNEMEN VAN EEN GEPAUZEERD DTV-

PROGRAMMA NAAR EEN USB-

OPSLAGAPPARAAT Verwijder het USB-opslagapparaat niet wanneer de

TIJDVERPLAATS-functie geactiveerd is.

4GB aan geheugen biedt ongeveer 140 minuten aan

1. Terwijl u in de DTV-ingangsbron bent, steekt u het

USB-opslagapparaat in de USB-poort aan de zijkant

2. Druk op PAUSE (29) om de TIJDVERPLAATS-functie

te starten. Het tv-programma wordt gepauzeerd. De

TIJDVE RPLAATS OSD (time shift OSD) zal verschijnen

en begint op te nemen.

3. Druk op STOP (28) om de TIJDVERPLAATS-functie te

stoppen en het programma dat opgenomen wordt,

DE WERKING DU LED-achtergrondverlichte platte TV Gebruiksaanwijzing DU-228. Deze functie is niet beschikbaar voor alle digitale

televisies zoals gestoorde (scrambled) of alleen audio-

TIJDVERPLAATS-beperkingen:

1.Wanneer de TIJDVERPLAATS-functie geactiveerd is,

werken alleen de bassistoetsen zoals

AFSPELEN/PAUSE/STOP/FWD/REV/VOL+/ VOL-/MUTE en

sommige basishandelingtoetsen

2.Het terugspelen van een video kan haperen en

aan als de USB-opnamesnelheid niet aan de

minimum eisen voldoet.

3.Verwijder de USB-schijf niet, schakel ook de stroom

niet uit tijdens een TIJDVERPLAATS-operatie. Het zal

afbreken zodra het signaal verdwenen is.

4.Verwijder de signaalbron niet tijdens de

TIJDVERPLAA TS-opnames.

5.Wissel AFSPELEN/PAUSE/FWD/REV niet herhaaldelijk

en te snel steeds met elkaar af.

6.De video kan korrelig worden als de videobit-sterkte te

7.Niet alle USB-apparaten zijn gelijkwaardig, de

electriciteit van de USB-harde

schijf dient < 500MA te

Hieronder treft u een lijst aan met aanbevolen USB-

drives.Modellen die niet opgenomen zijn kunnen

werken, maar dit is niet gegarandeerd.

SanDisk Extreme® Contour™ USB Flash

e - 8GB OCZUSBR2DC-8GB SAMSUNG-HM500JI-500G DE WERKING DU-23 LED-achtergrondverlichte platte TV GebruiksaanwijzingPictureTerug 720 480 1080Up Folder 0021.JPG0021.JPGTERUG EXIT Verplaatsen Select OK Terug CHaier Innovation LifeTERUG EXIT Verplaatsen Select OK Foto Muziek Tekst FilmHaier Innovation LifeUSB2.0 TERUG EXIT Verplaatsen Select

OK Druk op de brontoets, en selecteer USB in de bronlijst.

Druk op de OK-toets om het USB-menu te openen.

Zorg ervoor dat het USB-apparaat aangesloten is in de

sleuf. Er zijn vier types media-onderdelen die

geselecteerd kunnen worden, dit zijn foto, muziek, film

en tekst. Selecteer het media-onderdeel door op te

drukken, daarna drukt u op

de OK-toets om naar het

schijfselectiemenu (disk selection menu) te gaan.

Druk op◀▶om de juiste schijf te selecteren en druk op

OK om de mediabestanden en mappen weer te geven, of

kies TERUG (return) om terug te keren naar het media-

onderdeel selectiemenu.

Selecteer het mediabestand door op ◄► of ▼▲ te

hierna zal een venster met een voorvertoning

in een pop-up verschijnen. Druk op ► om het

mediabestand op een volledig scherm af te spelen.

Wanneer het mediabestand (foto, muziek, film of type

tekst) speelt, drukt u op OK of de INFO

afspeelbalk zichtbaar wordt.

Druk op ◄► om het functie-ikoon te selecteren, druk

op de OK-toets om de functie te bevestigen.

Druk op "▼ " of op de exit knop om de controlebalk te

aten, behalve voor muziek.

USB-terugspelen wordt ondersteund door de volgende

fotobestandformaten:

— JPEG (JPEG-formaat, bestanden met het

achtervoegsel ".jpg")

— BMP (bestanden met het achtervoegsel ".bmp")

— PNG (bestanden met het achtervoegsel ".png")

USB-terugspelen wordt ondersteund door

muziekbestandformaten:

— MP3 (bestanden met het achtervoegsel ".mp3")

— WAV (bestanden met het achtervoegsel ". w av")

USB-teruspelen wordt ondersteund door de volgende

tekstbestandformaten:

— TXT (bestanden met het achtervoegsel ". t x t " )

USB-terugspelen wordt ondersteund door de volgende

filmbestandformaten:

— AVI (bestand met het achtervoegsel “avi”)

— TS (MPEG2 en H.264)

U kunt het audionummer of programma afstellen in het

INFO-menu tijdens het afspelen van het videobestand.

Kies het INFO-ikoon en druk op OK om het INFO-menu

DE WERKING DU LED-achtergrondverlichte platte TV Gebruiksaanwijzing DU-24

Antennepositie, richting of aansluiting Inspecteer of:

Elektronische apparatuur/auto's/ motorfietsen/tl-verlichting Normaal beeld Dempen (mute)

Volume (controleer of “gedempt”

(mute) geactiveerd is of dat de

aansluitingen van het

audiosysteem correct zijn)

Netsnoer zit niet in stopcontact. Aan/

uit-schakelaar staat niet aan. Contrast en

helderheid/volume- instellingen zijn

geopend. Druk vanuit de standby-toets

op de afstandsbediening om dit te controleren Geen kleur Normale audio Kleurbeheer

Kanaal opnieuw instellen

Geluid tv-systeem Normale audio

Antennepositie, richting of aansluiting Probleemsymtoom

Aspect wijzigen om te zoomen

Er is een zwarte balk

aan boven- en onderkant Probleemoplossing

05 Probleemoplossing

Dempen (mute) DU-25 LED-achtergrondverlichte platte TV GebruiksaanwijzingMijn TV geeft niet het beeld op mijn

laptop/PC weer wanneer

Bij de meeste PC's en laptops wanneer aangesloten met een

VGA-stekker (de blauwe 15-pins plug op uw PC of laptop),

moet u sommige toetsen op uw toetsenbord indrukken om een

beeld op een TV of andere externe display te krijgen. Dit is

meestal de F7 (Dell) of F4 (HP/Samsung) of F5 (Toshiba). Op

laptops moet u tegelijk op de "Fn"-toets en de "F"-toets

Ik heb mijn PC/Laptop op de T V

aangesloten en krijg beeld, maar

geen geluid. Waarom?

De VGA-kabel transporteert alleen de video- of

beeldinformatie. U moet een aparte kabel naar de

hoofdtelefoonaansluiting (3,5 mm bus) op uw PC/Laptop (3,5

mm bus) naar de 3,5 mm aansluiting (PC Audio IN) aansluiten.

U zult "PC" moeten selecteren met de “ SOURCE”-toets op de

afstandsbediening. U kunt ook met een HDMI-kabel

verbinding met uw PC/Laptop maken als uw PC/Laptop een

HDMI-connector heeft. HDMI is zowel audio als video.

Het beeld past niet automatisch het

formaat aan wanneer het kanaal

Controleer of de oogte-breedteverhouding van het T V-beeld op

alle ingangen “ATV”, “ DTV”, “ SCART”, “HDMI 1, 2” enz. op 'Auto' is ingesteld. Om de hoogte-breedteverhouding in te stellen, (Auto, 4:3 of 16:9).

toets om bij “ATV” te starten en herhaal de

volgorde hieronder voor alle ingangsbronnen “ATV”, “ DTV”,

“SCART”, “HDMI 1 en 2” omdat elke bron afzonderlijk wordt gecontroleerd.

Druk op de “ Menu”-toets van de TV Druk op de pijl naar rechts om

het submenu van het beeld te openen Druk op de omlaagpijl om hoogte-breedteverhouding te selecteren Selecteer “Auto”

Herhaal dit voor alle ingangsbronnen.

Ik heb net een DVD-speler of een

ander apparaat op mijn T V

aangesloten en het werkt niet.

Dit is op alle apparatuur op de TV aangesloten van toepassing

Schakel beide T V & DVD-speler uit (trek de stekker uit het

stopcontact, geen stand-by).

Schakel eventuele apparatuur uit die op de SCART-aansluiting

Sluit de TV op het stopcontact aan en schakel in

Sluit de DVD-speler op het stopcontact aan en schakel in

Selecteer HDMI uit het bronmenu

Druk op afspelen op DVD-speler en controleer of de film goed

OPMERKING: De SCART-aansluiting heeft voorrang op HDMI en

het is belangrijk dat de apparatuur op de SCART-aansluiting van

de T V aangesloten, is uitgeschakeld (niet in stand-by).

Volg deze informatie. Als het advies klopt en

werkt, dan is de TV in orde, het is gewoon een beetje in de war.

Waarschijnlijk zijn HDMI-stekkers verwijderd en opnieuw

aangesloten terwijl de TV was ingeschakeld.

Verwijder of sluit nooit HDMI-kabels of andere digitale

terwijl de apparatuur is ingeschakeld.

Schakel altijd alle apparatuur uit wanneer digitale apparatuur

ontkoppelt of aangesloten wordt.

DU LED-achtergrondverlichte platte TV Gebruiksaanwijzing DU-26Het beeld breekt in pixels op

Typische voorbeelden van ontvangstproblemen zijn het opbreken van beelden (pixilation), het bevriezen van het

beeld, soms zijn er klikkende of piepende geluiden te horen of het

geluid valt weg of er is helemaal GEEN

Uw beeld kan in pixels opbreken doordat het digitale video-signaal wegvalt. Het wegvallen van het signaal kan

optreden door problemen met zwakke signalen (zie TV-antennes) of door een zwak kabelsignaal als u via de kabel

bent aangesloten. Als het probleem door zwakke signalen ontstaat, gebruik een versterker om het signaal te

versterken. Een kabel-technicus kan u bij het installeren van een inline-versterker of

een voorversterker helpen. Dit zal

uw signaalsterkte versterken en het probleem met de pixels verhelpen.

Als u uw T V-signaal via de satelliet ontvangt, controleer of uw schotel niet door sterke winden is verplaatst, of dat het

signaal niet door bomen

wordt geblokkeerd. Bomen kunnen een probleem zijn omdat het T V-signaal kan veranderen,

afhankelijk of een boom tussen de satellietschotel en satelliet al dan niet volledig in het blad staat.

dat u constateert dat er kanalen ontbreken, of u ontvangt kanalen van de verkeerde regio.

Soms werken de interactieve diensten (rode toets) niet. Dit wordt meestal door een zwak signaal veroorzaakt, zie TV-

Digitale terrestrische televisie (Free

view) komt via een antenne op uw T V, de oude antenne die goed was voor analoge

TV, kan mogelijk niet goed voor digitale ontvangst werken en moet mogelijk opgewaardeerd worden. Als u niet alle

digitale kanalen op DTV (Freeview)

ontvangt, bijvoorbeeld u ontvangt BBC1, BBC2, Channel 4, maar geen ITV of

Channel 5, is dit meestal omdat uw antenne een smal bandtype is, en moet naar een breed bandtype worden

Defecte snoeren en kabels

Controleer uw T V. Zijn de snoeren

aan de achterzijde - naar het stopcontact, de antenne, de set-top box, de video- of

DVD-speler of recorder - goed aangesloten? SCART-kabels staan er bekend om met de tijd los te raken en kunnen tot

problemen met audio en video (beeld) resul

teren. De audio links of rechts of beiden ontbreekt en de kleuren zijn

slecht of zien er modderig uit. Duw die de SCART-stekkers stevig in, dit moet het probleem oplossen.

HDMI-stekkers moeten stevig in worden geduwd; het zijn a

lleen de laatste millimeter die contact maken. Het zwarte

plastic gedeelte van de HDMI-stekker moet meestal erg dicht tegen het lichaam van de T V of het onderdeel zijn of

Wanneer HDMI-kabels worden aangesloten kunt u problemen ervaren als de HDMI-

kabels worden aangesloten terwijl

de T V of het andere component is ingeschakeld. Schakel altijd de T V en het component uit dat u wilt aansluiten. Als u

de stekkers en stopcontacten hebt gecontroleerd, schakel de TV en wat u op de TV hebt aangesloten uit en

vervolgens opnieuw in.

Ik heb mijn PC op de TV aangesloten. Er is geen geluid.

Als u uw PC of Laptop met een VGA-kabel (15-pins Sub-D) op de TV aansluit, dan is er geen geluid. U moet

audiokabel vanaf uw PC of laptop op de T V aansluiten.

Onnatuurlijke kleuren en huidtinten

Onnatuurlijke huidtinten en andere kleuren kunnen een ander probleem betekenen, zelfs bij een nieuwe HDTV. Dit is

te wijten aan de beeldinstellingen van de T V, die voor een showroomomgeving geoptimaliseerd zijn. Los dit op door

de beeldmodus in het beeldmenu naar natuurlijk te veranderen. Voor meer precisie, probeer de opties voor kleur,

contrast en helderheid in

het beeldmenu handmatig in te stellen.

Witte contouren rond objecten en mensen verschijnen in het algemeen als de scherpte van de T V op erg hoog is

ingesteld of als uw T V-toestel gebruik maakt van een bepaalde verwerkingstechno

logie voor randverscherping. Ga

naar het beeldmenu en pas de scherpte aan tot de witte contouren verdwijnen. Als randverscherping is ingeschakeld,

probeert het met behulp van het servicemenu uit te schakelen.

Soms kan de video schokkerig worden.

Wanneer dit gebeurt, moet u controleren of het signaal sterk genoeg is. Als het

signaal sterk is, ligt het probleem bij de kabelexploitant. Als de signaalsterkte zwak is, probeer de sterkte van het

signaal met een versterker te versterken.

Als u PC's of laptops op de TV aansluit, kan het beeld mogelijk het scherm niet vullen. Controleer de weergave-

instellingen op uw PC of laptop (Windows > Start> Configuratiescherm > Vormgeving en persoonlijke voorkeur >

Weergave-instellingen)

en kies de beste resolutie. Selecteer op uw T V: T V-Menu > Beeld > Instellingen en probeer

vervolgens “ AUTO”, “ ZOOM1” of “ ZOOM2” v oor de beste weergave.

De USB-aansluiting zal met *.jpg (foto) en *.mp3 (muziek) bestanden werken.

Onthoud dat de T V geen Apple iPhone of

iPod’s herkent die op de USB-connector op de TV zijn aangesloten. De T V kan andere bestanden afspelen, maar als

gevolg van de vele verschillende bestandsformaten, is er geen garantie of deze

andere bestandsindelingen zullen

Problemen oplossen digitale TV - Problemen en mogelijke oplossingen

DU-27 LED-achtergrondverlichte platte TV GebruiksaanwijzingSpecificatie

Beeldkwaliteit van de TV: FULL HD Geïntegreerde digitaal. Schermgrootte: 99cm Resolutie 1920x1080 pixels 50 Hz.

39” volledige HD 1080P LED/LCD-tv Extra functies: NICAM stereo geluidsysteem.

2 x 8 watt RMS uitgangsvermogen.

Standby-energieverbruik: <0.5WConnectiviteit: Probleemoplossing

DU 2 HDMI-aansluitingen 1 SCART-aansluiting. PC-ingangsaansluiting. Component Video-aansluiting Compositie.1 USB-poort.Digitaal interactief.Digitale tekst. Digitale video broadcasting (DVB) ondertitels beschikbaar.

Automatisch configuratie.

Automatisch scannen naar nieuwe kanalen.

Huidige en volgende programmagids.

7-daagse elektronische programmagids (EPG). Top-u p TV compatibel. CI-sleuf. Audiobeschrijving compatibel. UHF/VHF-tuner.Slaaptimer.Kinderslot Beeld en tekst.

2 x AAA batterijen voor de afstandsbediening (meegeleverd)

Afmeting VESA-mount: 200 x 200 mm

Pakketafmeting (LxBxH): 1078x177x719 mm

Set-afmeting (LxBxH) met standaard: 906.3x600x250mm Set-afmeting (LxBxH) zonder standaard: 906.3x547.8x75 mm Pakketgewicht: 12.7kg Set-gewicht met standaard 10 kg

Set-gewicht zonder standaard 8.5 kg

* Specificaties van onderdelen van deze televisie die hier gegeven zijn, zijn alleen ter referentie.

Verschillen kunnen optreden als producttechnologie wordt bijgewerkt.

Ontwerp en specificaties zijn onderhevig aan verandering zonder kennisgeving.

Beschrijving scart-uitgang: 1. Wanneer de huidige bron ATV/AV/SCART is, is het scart-uitgangssignaal ATV.

2. Wanneer de huidige bron DTV is, is het scart-uitgangssignaal DTV.

3. Andere bronnen hebben geen scart-uitgangssignaal.

LED-achtergrondverlichte platte TV Gebruiksaanwijzing DU-28Specificatie

Beeldkwaliteit van de TV:

FULL HD Geïntegreerde digitaal.

Schermgrootte: 106.7cm

2 x 8 watt RMS uitgangsvermogen.

Standby-energieverbruik:

<0.5W Connectiviteit:

2 HDMI-aansluitingen

1 SCART-aansluiting.

PC-ingangsaansluiting.

Digitaal interactief.

Digitale video broadcasting (DVB) ondertitels beschikbaar.

Automatisch configuratie.

Automatisch scannen naar nieuwe kanalen.

Huidige en volgende programmagids.

7-daagse elektronische programmagids (EPG).

Audiobeschrijving compatibel.

2 x AAA batterijen voor de afstandsbediening (meegeleverd)

Afmeting VESA-mount: 200 x 200 mm

Pakketafmeting (LxBxH): 1185x180x740mm

Set-afmeting (LxBxH) met standaard:

Set-afmeting (LxBxH) zonder standaard: 983.76x591.8x75 mm

Set-gewicht met standaard 12 kg

Set-gewicht zonder standaard 10.5kg

* Specificaties van onderdelen van deze televisie die hier gegeven zijn, zijn alleen ter referentie.

Verschillen kunnen optreden als producttechnologie wordt bijgewerkt.

Ontwerp en specificaties zijn onderhevig aan verandering zonder kennisgeving.

Beschrijving scart-uitgang:

de huidige bron ATV/AV/SCART is, is het scart-uitgangssignaal ATV.

2. Wanneer de huidige bron DTV is, is het scart-uitgangssignaal DTV.

3. Andere bronnen hebben geen scart-uitgangssignaal.

DU-29 LED-achtergrondverlichte platte TV GebruiksaanwijzingLea este manual con atención antes de operar la unidad, y consérvelo para
