GEBRUIKSAANWIJZING LE32G610CF HAIER

3.Une autre source n'a pas de signal de sortie SCART. Qualité d'image du téléviseur :Système de son stéréo NICAM. Puissance de sortie 2 x 8 watts RMS.Interactivité numérique.Texte numérique.Sous-titrage radiodiffusion vidéonumérique (Digital Video Broadcasting) (DVB) disponible.Configuration automatique.Recherche automatique des nouvelles chaînes.Guide programme en cours et suivant.Guide électronique des programmes (EPG) de 7 jours.Compatible récepteur numérique.Logement pour carte CI.Compatible Description audio.<0.30WTuner UHF/VHF, Veille automatique, Verrouillage enfant; image et texte2 piles AAA pour la télécommande (incluses).Dimensions du support de montage VESA : 200 x 100 mmDimensions du paquet (LxHxP) : 864x125x590mmDimensions du poste avec socle (LxHxP) : 747x497x200mmDimensions du poste sans socle (LxHxP) : 747x454x43mmPoids du paquet : 8,8 kgPoids du poste avec socle : 7,4 kgPoids du poste sans socle : 6,7 kgDécodeur Tuner DTVDVB-T, DVB-CModulation QAM 16/32/64/128/256MPEG2, MPEG4, H.264FULL HDNumérique intégré. Taille d'écran : 81cmRésolution 1920x1080 pixels 50Hz.2 prises HDMI.1 prise péritel.Prise d'entrée PC.Prise vidéo composante.Composite.1 port USB.1 Prise casque.1 Prise SPDIF.Systèmes supportés : PAL+ SECAMMémorisation des numéros des chaînes : 1000 (DTV),100 (ATV)TV(RF): 75Ω asymétriqueEntrée vidéo AV : 75Ω, 1V-P, RCAEntrée audio AV : 20KΩ, 500mB RMSEntrée Vidéo YPbPr/HDMI : 480i, 480p, 576i, 576p, 720p, 1080i, 1080pAutres caractéristiques :Qualité sonore : Caractéristiques numériques :Consommation en veilleConnectivité : FRLees deze handleiding zorgvuldig door alvorens het toestel te gebruiken en

bewaar het voor latere naslag.

LED- TV GebruiksaanwijzingbacklightInstallatiegids 04 DE WERKING

15 KANAAL MENU 15Automatisch afstemmen (DVB-T) 15Automatisch afstemmen (DVB-C) 16DTV handmatig afstemmen (DVB-T)DTV handmatig afstemmen (DVB-C) ATV handmatig afstemmen

20 Voorbereiding om een programma op te nemen 21

19 Het programma opnemen 21 DTV-opname 21

Functie om de tijd te verschuiven

Oplossen van problemen

05 Oplossen van problemen

Specificatie 28 PICTURE MENU 18 Welkom

Belangrijke informatie

01 Veiligheid en waarschuwingen

Mededeling over de veiligheid

Waarschuwingen en voorzichtigheid

Belangrijkste kenmerken

Montagewijze van het voetstuk

Richtlijnen voor monteren aan een muur

Het aansluiten van uw tv

Inhoud InhoudInsertion des piles dans la télécommande 13 Programma wijzigenCommon Interface 17

18 DU-1 LED- TV Gebruiksaanwijzing backlightSignaal informatieSoftware-update (USB) 18

18Hartelijk dank voor de aanschaf van deze 32” LED/LCD-tv. Deze handleiding zal u helpen bij het

opzetten en het gebruik van uw tv.

Controleer eerst de inhoud van de doos, met de onderdelen die vermeld staan op de

onderstaande lijst: LEES EERST ALLE INSTRUCTIES DOOR EN BEWAAR DEZE HANDLEIDING VOOR LATERE VERWIJZING.LET OP!

01 Veiligheid en waarschuwingen Veiligheid en waarschuwingen WELKOM

BELANGRIJKE INFORMATIE KANS OP EEN ELEKTRISCHE SCHOK NIET OPENEN LET OP!MAAK DE AFDEKPLAAT (OF ACHTERKANT) NIET OPEN, DIT OM HET RISICO VAN EEN ELEKTRISCHE SCHOK TE VOORKOMEN. ER BEVINDEN ZICH GEEN GEBRUIKERSONDERDELEN IN DIT APPARAAT. NEEMT U CONTACT OP MET DE KLANTENDIENST VOOR EVENTUELE PROBLEMEN. ER BEVINDT ZICH EEN BLIKSEMSCHICHT/PIJLSYMBOOL IN DE DRIEHOEK. DIT SYMBOOL GEEFT AAN DAT ER ZICH EEN HOOG VOLTAGE BINNENIN BEVINDT. HET KAN GEVAARLIJK ZIJN OM ELKE VORM VAN CONTACT TE MAKEN MET DE ONDERDELEN BINNENIN DIT PRODUCT. ER BEVINDT ZICH EEN UITROEPTEKEN IN DE DRIEHOEK: DIT SYMBOOL ATTENDEERT U EROP DAT ER BELANGRIJKE LITERATUUR MEEGELEVERD IS BIJ DIT PRODUCT BETREFFENDE HET ONDERHOUD EN INBEDRIJFSTELLING. LET OP:PLAATS HET TV-TOESTEL NIET IN DE BUURT VAN VOCHTIGHEID, DIT OM HET RISICO VAN ELEKTRISCHE SCHOKKEN EN BRAND TE VERMIJDEN. GEBRUIK GEEN SCHURENDE SCHOONMAAKMIDDELEN DIE KRASSEN OF SCHADE AAN HET LCD-SCHERM KUNNEN AANBRENGEN. VOORKOM CONTACT MET VOORWERPEN DIE HET LCD-SCHERM KUNNEN BESCHADIGEN. OPMERKING:HET ONDERHOUDEN VAN HET APPARAAT DOOR UZELF IS NIET TOEGESTAAN EN KAN TOT LETSEL LEIDEN, OF TOT SCHADE AAN HET PRODUCT. NEEM CONTACT OP MET DE KLANTENDIENST VOOR AL HET ONDERHOUD.

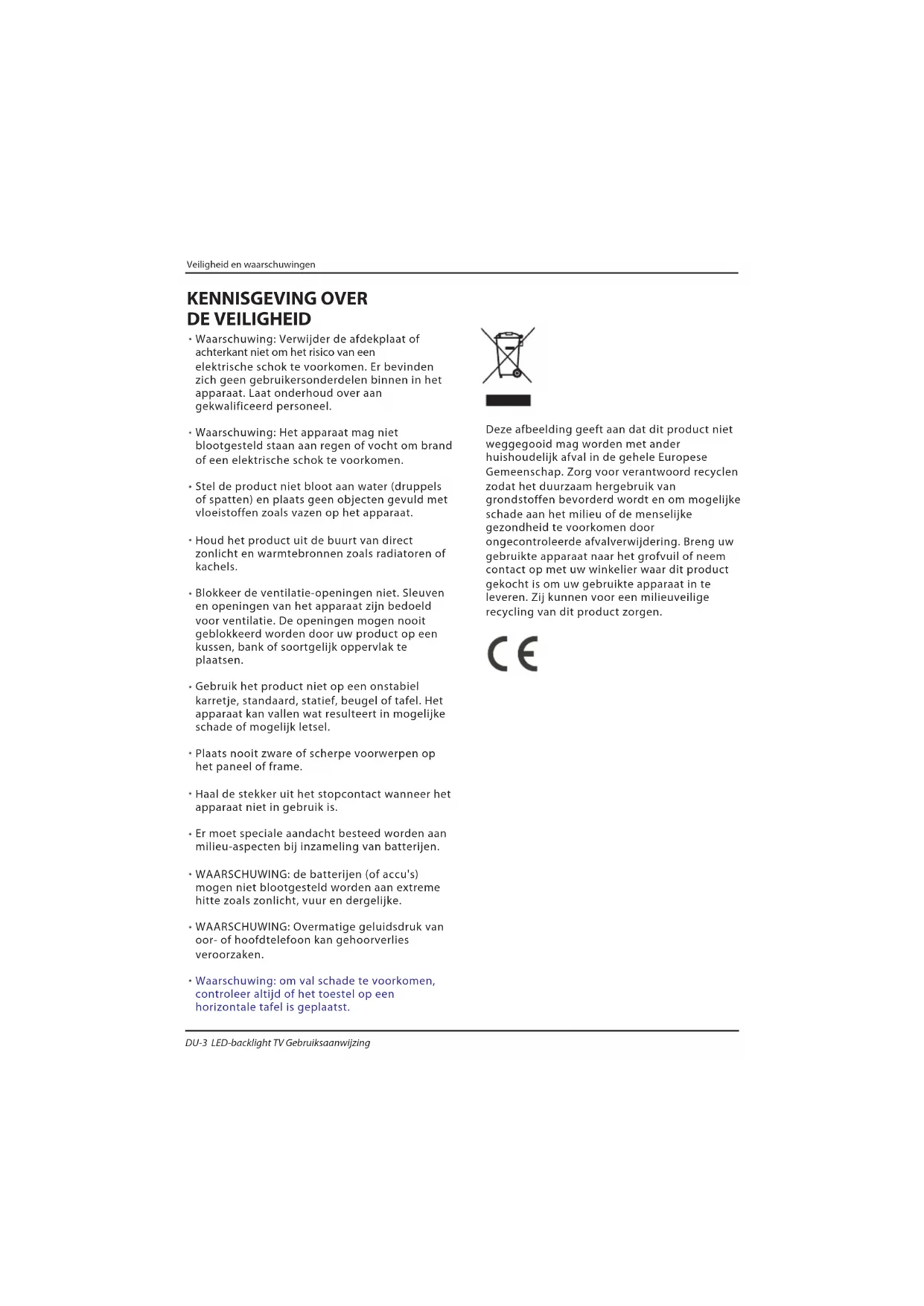

DU LED-backlight TV Gebruiksaanwijzing DU-2KENNISGEVING OVER DE VEILIGHEID Waarschuwing: Verwijder de afdekplaat of

achterkant niet om het risico van een

elektrische schok te voorkomen. Er bevinden

zich geen gebruikersonderdelen binnen in het

apparaat. Laat onderhoud over aan

gekwalificeerd personeel.

Waarschuwing: Het apparaat mag niet

blootgesteld staan aan regen of vocht om brand

of een elektrische schok te voorkomen.

Stel de product niet bloot aan water (druppels

of spatten) en plaats geen objecten gevuld met

vloeistoffen zoals vazen op het apparaat.

Houd het product uit de buurt van direct

zonlicht en warmtebronnen zoals radiatoren of

Blokkeer de ventilatie-openingen niet. Sleuven

en openingen van het apparaat zijn bedoeld

voor ventilatie. De openingen mogen nooit

geblokkeerd worden door uw product op een

kussen, bank of soortgelijk oppervlak te

Gebruik het product niet op een onstabiel

karretje, standaard, statief, beugel of tafel. Het

apparaat kan vallen wat resulteert in mogelijke

schade of mogelijk letsel.

Plaats nooit zware of scherpe voorwerpen op

het paneel of frame.

Haal de stekker uit het stopcontact wanneer het

apparaat niet in gebruik is.

Er moet speciale aandacht besteed worden aan

milieu-aspecten bij inzameling van batterijen.

WAARSCHUWING: de batterijen (of accu's)

mogen niet blootgesteld worden aan extreme

hitte zoals zonlicht, vuur en dergelijke.

WAARSCHUWING: Overmatige geluidsdruk van

oor- of hoofdtelefoon kan gehoorverlies

Waarschuwing: om val schade te voorkomen,

controleer altijd of het toestel op een

horizontale tafel is geplaatst.

Deze afbeelding geeft aan dat dit product niet

weggegooid mag worden met ander

huishoudelijk afval in de gehele Europese

Gemeenschap. Zorg voor verantwoord recyclen

zodat het duurzaam hergebruik van

grondstoffen bevorderd wordt en om mogelijke

schade aan het milieu of de menselijke

gezondheid te voorkomen door

ongecontroleerde afvalverwijdering. Breng uw

gebruikte apparaat naar het grofvuil of neem

contact op met uw winkelier waar dit product

gekocht is om uw gebruikte apparaat in te

leveren. Zij kunnen voor een milieuveilige

recycling van dit product zorgen.

Veiligheid en waarschuwingen

DU-3 LED-backlight TV GebruiksaanwijzingDim:515*320mm(不包括底座）

Deze televisie-ontvanger gebruikt hoge

spanningen tijdens de werking. Verwijder de

afdekplaat of achterkant van dit apparaat niet.

Laat onderhoud aan gekwalificeerd personeel

Stel de televisie-ontvanger nooit bloot aan

regen of vocht om brand of een elektrische

Laat dit product niet vallen, duw geen

objecten in de gleuven of openingen van de

televisie. Mors nooit enige vloeistof op de

Voorzorgsmaatregelen

Blokkeer de ventilatie-openingen aan de

achterkant niet. Voldoende ventilatie is

essentieel om te voorkomen dat elektrische

Zorg ervoor dat het snoer zich nooit onder de

televisie-ontvanger bevindt.

Voorzorgsmaatregelen

Leun of sta nooit op de televisie of standaard, of

druk er niet plotseling tegenaan. Besteed

speciale aandacht aan kinderen. Een ernstig letsel

kan veroorzaakt worden indien het toestel valt.

Voorzorgsmaatregelen

Plaats uw televisie niet op een onstabiel karretje,

standaard, plank of tafel. Een ernstig letsel aan

een individu of schade aan de televisie kan

veroorzaakt worden indien het valt.

Voorzorgsmaatregelen

Het is raadzaam om de stekker uit het stopcontact te

halen wanneer de televisie-ontvanger langere tijd niet

Voorzorgsmaatregelen

Indien de televisie ingebouwd wordt in een

compartiment of soortgelijke behuizing, moeten

de minimum afstanden gehandhaafd worden.

Warmte-ontwikkeling kan de levensduur van uw

televisie verkorten en kan ook gevaarlijk zijn.

Voorzorgsmaatregelen

WAARSCHUWINGEN EN VOORZICHTIGHEID Minimum afstandenVeiligheid en waarschuwingen

DU LED-backlight TV Gebruiksaanwijzing DU-4INSTALLATIE OPGELET * Plaats de tv in de kamer waar het licht niet rechtstreeks in aanraking komt met het scherm.* Totale duisternis of een reflectie op het beeldscherm kan leiden tot vermoeide ogen. Zachte en indirecte verlichting wordt aanbevolen voor meer kijkcomfort.* Laat voldoende ruimte tussen de tv en de muur om ventilatie mogelijk te maken.* Vermijd uitzonderlijk warme plaatsen om schade aan de kast of voortijdig falen van een component te voorkomen.* Bedek de ventilatie-openingen niet wanneer de tv in gebruik is. Belangrijkste kenmerken

Belangrijkste kenmerken

HDMI-interface en SCART-interface;

NICAM; 5 3 Tijdsverschuiving;Hoge helderheid, brede kijkhoek;2 Kan gebruikt worden als televisie, beeldscherm, pc-scherm;1 Paneel 32 YPbPr >=400Samengestelde video-ingangKnoei nooit met onderdelen binnenin de TV of andere instelknoppen die niet in deze handleiding beschreven zijn.Alle LED-TV's zijn hoogspanning elektrische apparatuur.Wanneer u afstoft of er water aan het scherm, de kast, rond de knoppen of aansluitingen komt, moet het netsnoer uit het stopcontact worden verwijderd.Veeg de TV af met een zachte, droge, stofvrije doek.Ontkoppel het netsnoer en de antenne/antennekabel tijdens onweer om schade aan uw TV en eventuele andere aangesloten apparaten te voorkomen.Alle reparaties aan deze TV mogen alleen door gekwalificeerd TV-onderhoudspersoneel worden uitgevoerd. 02 Introductie tv-systeemSignaal videosysteemIngang voedingsspanningHorizontale definitie (TV-lijn)IntroductiePAL-B/G, I, D/KSECAM-B/G, D/K, L, L' AC 100-240V 50/60HzEnergieverbruik

DU LED-backlight TV Gebruiksaanwijzing DU-6 6

66.64Montagewijze van het voetstuk

1. Plaats de tv, met het scherm naar beneden,

op een vlakke ondergrond. Gebruik een doek

om het scherm te beschermen. Zoek het

schroefgat aan de onderkant.

2. Bevestig de onderkant door de schroef

stevig op de voet aan te draaien.

INSTALLATIE-OPMERKINGEN Zoek een plek voor de tv in een kamer waar er geen rechtstreeks licht op het scherm valt.

Totale duisternis of een reflectie op het scherm kan leiden tot vermoeidheid van de ogen.

Zachte en indirecte verlichting wordt aanbevolen voor meer kijkcomfort.

Laat voldoende ruimte tussen de tv en de muur om ventilatie mogelijk te maken.

Deze televisie niet draaien a.u.b.!

Vermijd uitzonderlijk warme plaatsen om schade aan de kast of voortijdig falen van een

component te voorkomen.

DU-7 LED-backlight TV GebruiksaanwijzingM6X13

M6X13 200mm100mm RICHTLIJNEN VOOR MONTEREN AAN EEN MUUR

2. Zet de standaard terug op de achterkant in de

richting van de aangegeven pijl en zet deze

vervolgens met twee schroeven vast.

1. Zet de ondersteunende pilaarvoet op

het voetstuk in de richting van de

aangegeven pijl en zet deze vervolgens

vast met drie schroeven.

3. Gebruik de vier meegeleverde schroeven om de tv vast te zetten aan de wandbeugel (niet

meegeleverd) via de vier VESA-standaardgaten aan de achterzijde van de televisie.

Deze televisie kan als volgt aan de muur gemonteerd worden:

DU LED-backlight TV Gebruiksaanwijzing DU-83

Sensor van de afstandsbediening.

BRON Laat het broningangsmenu zien. MENU Laat het hoofdmenu zien. 3

4 CH+/CH-In de TV-instelling, druk op CH+ of CH- om naar een hoger of lager kanaal te veranderen. In MENU, druk op CH+ of CH- om uit geselecteerde onderdelen te kiezen. STANDBY 2 VOL+/VOL-Aanpassen geluidsniveau. In MENU, past het onderdeel aan dat u geselecteerd heeft. 5

DU-9 LED-backlight TV GebruiksaanwijzingRY W Audio/Video-apparaat

apparaat met YPbPr/YCbCr

CVBS, DVD-speler of ander

apparaat met CVBS/S-Video

Aansluiten op uw Haier TV COMMON INTERFACE (CI)

VGA RF USB HDMI2 HDMI1HEADPHONEPC AUDIOCOMMON INTERFACE (CI) Introductie

DU LED-backlight TV Gebruiksaanwijzing DU-10Een DVD-speler/set-top box satelliet- of kabelontvanger/spelconsole/PC of Laptop aansluiten.Er zijn verschillende opties om een DVD-speler/set-top box satelliet- of kabelontvanger/spelconsole/PC of Laptop op uw TV aan te sluiten.Optie1 SCART Sluit een SCART-kabel (niet meegeleverd) aan vanaf de SCART-aansluiting op de TV naar de DVD-speler/set-top box satelliet- of kabelontvanger of spelconsole. Druk op de “SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de SCART-kabel is aangesloten, gebruik de “▼▲”-toetsen om “SCART” te selecteren en druk op de “OK”-toets.Opmerking: De TV zal standaard de SCART-aansluiting instellen wanneer de TV wordt ingeschakeld.Optie 2 HDMI Als het apparaat waarop u wilt aansluiten is ingeschakeld, schakel eerst het apparaat uit. Sluit een HDMI-kabel (niet meegeleverd) aan vanaf de HDMI-aansluiting op de TV naar de DVD-speler/set-top box satelliet- of kabelontvanger of spelconsole. Schakel het apparaat in dat u net op de TV hebt aangesloten. Druk op de “SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de HDMI-kabel is aangesloten, gebruik de “▼▲”-toetsen om “HDMI” te selecteren en druk op de “OK”-toets. Optie 3 AV Audio Visual (Geel/wit/rood) Zorg ervoor dat zowel de TV als het apparaat vóór het aansluiten zijn uitgeschakeld. Sluit de AV-kabel (niet meegeleverd) aan vanaf de video- (geel) en audio-aansluitingen (wit, rood) op de TV naar de DVD-speler of spelconsole enz. Druk op de “SOURCE"-toets op de afstandsbediening om het apparaat te selecteren dat met de AV-kabel is aangesloten, gebruik de “▼▲”-toetsen om “AV” te selecteren en druk op de “OK”-toets.Optie 4 COMPONENT (Groen/blauw/rood) + (wit/rood) Zorg ervoor dat zowel de TV als het apparaat vóór het aansluiten zijn uitgeschakeld. Sluit de kabels (niet meegeleverd) aan vanaf de

“COMPONENT IN”-aansluitingen Y, Pb, Pr (groen, blauw,

rood) en L-Audio-R (wit, rood) op de TV naar de DVD-

speler of spelconsole enz.

Druk op de “SOURCE"-toets op de

afstandsbediening om het apparaat te selecteren

dat met de COMPONENT-kabel is aangesloten,

gebruik de “▼▲“-toetsen om “COMPONENT” te

selecteren en druk op de “OK”-toets.

Optie 5 VGA (15pins Sub-D)

Sluit een VGA-kabel (niet meegeleverd) aan

vanaf de VGA-aansluiting op de TV naar de

Druk op de “SOURCE"-toets op de

afstandsbediening om de PC/Laptop te selecteren

dat met de VGA-kabel is aangesloten, gebruik de

“▼▲”-toetsen om “PC” te selecteren en druk op

Opmerking: VGA is alleen video. Voor audio van uw

PC/Laptop moet u een aparte kabel vanaf de PC-

Audio (3,5 mm bus) op de

hoofdtelefoonaansluiting op uw PC/Laptop (3,5

Optie 6 USB De meeste USB-sticks kunnen op uw TV worden

aangesloten en sommige digitale camera's kunnen ook

Sluit de USB-stick (niet meegeleverd) of een USB-kabel

(niet meegeleverd) aan op de TV.

Druk op de “SOURCE"-toets op de

afstandsbediening om het USB-apparaat te

selecteren dat op de TV is aangesloten, gebruik de

“▼▲”-toetsen om “USB” te selecteren en druk

Opmerking 1: Alleen *.jpg en *.mp3 bestanden

zullen werken, andere bestandstypen zijn niet

gegarandeerd en kunnen mogelijk niet werken.

Opmerking 2: Apple iPhones en iPods zijn niet met

Opmerking 3: Wanneer u een apparaat op de USB-

aansluiting aansluit, houd de lengte van de USB-

kabel zo kort mogelijk.

HOOFDTELEFOONUITGANG Steek de stekker van de hoofdtelefoon in de

hoofdtelefoonaansluiting op de TV. De luidsprekers van de

TV zijn nu uitgeschakeld (gedempt). Daarnaast kunt u ook

externe luidsprekers aansluiten, indien nodig.

S/PDIF-UITGANG S/PDIF is een digitale audioverbinding gebruikt voor het

over korte afstanden aansluiten van audioapparatuur,

bijvoorbeeld thuistheaters en andere digitale HiFi-

systemen. Het signaal wordt doorgegeven over een

coaxiale kabel met RCA-connectors.

Zorg ervoor dat zowel de TV als het apparaat vóór het

aansluiten zijn uitgeschakeld.

Sluit de AV-kabel (niet meegeleverd) aan vanaf de

S/PDIF-aansluiting op de TV naar het geluidssysteem van

het thuistheater of digitaal HiFi-systeem enz.

Aansluiten op uw Haier TV Introductie

DU DU-11 LED-backlight TV GebruiksaanwijzingDe -gleuf (common interface of CI) is

ontworpen om de conditionele toegang-module (CA) en

smartkaart te aanvaarden, dit om het mogelijk te maken

om naar betaal-tv en aanvullende diensten te kijken.

Neemt u contact op met de installateur van de

voor meer informatie betreffende modules en

abonnementen. Let op, CA-modules en smartkaarten zijn

geen optionele accessoires van ons.

COMMON INTERFACE Waarschuwing Schakel uw tv uit voordat u een module in de-gleuf stopt.

common interfacePlaats de CAM er correct in, stop daarna pas de smartkaart in het CI-sleuf dat zich aan de zijkant van de tv bevindt. Schakel de tv in, op het scherm zal een bericht verschijnen indien de CA-module gedetecteerd wordt. Wacht enkele ogenblikken tot de kaart geactiveerd is. Druk op de “MENU”-toets en vervolgens op de▲▼-toets om de “Common Interface”-optie te selecteren. toetsen om de CI informatie-optie te selecteren. Gedetailleerde informatie over de CI-kaart die in gebruik is, wordt weergegeven. Druk op de OK-toets om het kaartmenu te openen. Wij verwijzen naar de modulehandleiding voor het instellen van de details. Wanneer de module verwijderd is, zal het volgende bericht op het scherm verschijnen: CI-GLEUF CAM Smartkaart CAM geplaatst

DU LED-backlight TV Gebruiksaanwijzing DU-12 KanaalBeeldAudio Klok Instelling Slot Automatisch scannen Signaal informatie

Common interface MENU Verplaatsen OK OK1.VOEDING: Indrukken om de TV in te schakelen

2.D.MENU: Geen functie.

3.P.Mode: Om de beeldmodus te schakelen.

4.INFO: Indrukken om de huidige signaalstatus, inclusief

ingangsbron en audiokanaalmodus weer te geven.

5.AUDIO l/ll: Indrukken om "MONO” en “Nicam stereo” voor ATV-

kanaal te selecteren. Selecteer de audiotaal voor het DTV-kanaal.

7.Cijferknoppen: Voor directe toegang tot kanalen.

8.BRON: Voor het selecteren van de ingangsbron.

9.DEMPEN: Om het geluid in of uit te schakelen.

10.Volumeregeling: Om het geluidsniveau aan te passen.

11.MENU: Om het TV-menu weer te geven.

12.OK: Om een selectie te bevestigen

13.AFSLUITEN: Om naar het vorige menu terug te keren of het

15. HERHALEN: Geen functie.

16.Teletekst groene knop/USB snel vooruit

17.Teletekst rode knop/USB snel achteruit

21.Teletekst grootte

22.Teletekst tijd/OPNAMELIJST

(teleteksttijd is geen functie)

23.Teletekst modus: Geen functie.

24.Teletekst aanhouden

25.Teletekst subcode: Teletekst subpagina

26.Teletekst blauwe knop/USB volgend bestand

27.Teletekst gele knop/USB vorig bestand

selectie te navigeren.

32.Fav: Om uw favoriete kanalenlijst in de TV- of DTV-modus te

33.Selecteer programma: Druk op de “▼▲ ”-knop om het

volgende of vorige TV-kanaal te selecteren.

34.GIDS: Indrukken om het elektronische programmagids in de

TV-modus weer te geven.

35.Q.View: Om het eerder bekeken kanaal te benaderen.

36.CH.LIST: Indrukken om de kanalenlijst weer te geven.

37.Scherm: Om de aspectratio van het beeld te wijzigen.

38.Slapen: Stel de timer in om de TV uit te schakelen.

39.S.Mode: Om de geluidsmodus te schakelen.

40. OPENEN/SLUITEN: Geen functie.

Druk op de knop ondertitel taal of

/Weergeven opname lijst

:Ook van toepassing op TV's met

ingebouwde DVD-speler.

03 Afstandsbediening

Plaats de batterijen in de afstandsbediening

1. Verwijder het batterijklepje.

2. Plaats 2 AAA 1,5V batterijen in het compartiment

en let erop dat de polariteit (+ of -) van de batterijen

overeenkomt met de polariteitsmerken op de

3. Monteer het batterijklepje. Vervang de batterijen

wanneer uw tv de volgende symptomen begint te

vertonen: bediening is instabiel of onregelmatig,

soms werkt de tv niet met de afstandsbediening.

1) Alkaline-batterijen worden aanbevolen.

2) Verwijder de batterijen als ze leeg zijn of als de

afstandsbediening langere tijd niet gebruikt wordt.

DU-13 LED-backlight TV GebruiksaanwijzingE TEKST EEN PAGINA SELECTEREN DIRECT TOEGANG TOT RUBRIEKEN INDEX SUB PAGINA VASTHOUDEN ONTHULLEN Druk op:

LIJST TELETEKST Voer het nummer van de gewenste pagina met de 0 t/m 9 toetsen in of met de

pijlen omhoog/omlaag. Bijvoorbeeld: voor pagina 120, kiest u 120. Het

nummer verschijnt in de linkerbovenhoek, de teller draait en hierna wordt de

pagina weergegeven. Herhaal deze handeling om een andere pagina te

bekijken. Als de teller blijft zoeken, betekent dit dat de pagina niet

uitgezonden wordt. Selecteer dan een ander nummer.

Gekleurde toetsen bevinden zich aan de onderkant van het scherm. De

vier gekleurde toetsen worden gebruikt om de overeenkomstige

rubrieken of pagina's te openen. De gekleurde velden knipperen

wanneer de rubriek of de pagina nog niet beschikbaar is.

Dit laat u terugkeren naar de Inhoud (meestal pagina 100).

Bepaalde pagina's bevatten sub-pagina's die automatisch achtereenvolgens

weergegeven worden. Deze toets wordt gebruikt om te stoppen dat de sub-

pagina de overname hervat. De aanduiding verschijnt links bovenaan.

De pagina bevriezen.

Het weergeven of verbergen van informatie (oplossingen bij spelletjes).

De gebruiker kan vier favoriete pagina's direct koppelen aan de vier

gekleurde toetsen. Terwijl de lijst geactiveerd is, is het niet mogelijk om met

TOP of FLOF te navigeren met de kleurtoetsen. De favoriete paginanummers

moeten opgeslagen, en hersteld worden van/naar een niet-vluchtig

geheugen voor elk kanaal door de systeemsoftware.

Dit wordt gebruikt om de teletekst-optie op te openen of te verlaten. De

inhoud wordt weergegeven in een lijst van pagina's die geraadpleegd kan

worden. Elke pagina heeft een overeenkomstige 3-cijferig paginanummer.

Als het gekozen kanaal geen teletekst uitzendt, zal de aanduiding 100 zijn en

het scherm zal leeg blijven (in dit geval kiest u een ander kanaal voor

Teletekst is een informatiesysteem dat door bepaalde zenders uitgezonden wordt en geraadpleegd kan

worden zoals een krant. Het biedt ook toegang tot ondertiteling voor kijkers met gehoorsproblemen of

die niet vertrouwd zijn met de taal van een uitzending (kabelnetwerken, satellietkanalen enz.).

DU LED-backlight TV Gebruiksaanwijzing DU-14WERKING

04 WERKING Het configuratiescherm zal verschijnen wanneer de TV voor de eerste keer wordt ingeschakeld of naar de fabrieksinstellingen wordt gereset. Installatiehandleiding

1).Druk op de “▼▲”-toetsen om in het menu te navigeren en op de “◄►”-toetsen om de instellingen te wijzigen. Selecteer de gewenste taal, “Home/Shop”-modus om in het menu te worden weergegeven.2). Druk op de “◄►”-toetsen om “AIR/Cable” (betekent DVB-T/DVB-C) te selecteren. “

.De “Home Mode” is een energiebesparende modus. De “Home Mode” wordt aanbevolen voor normale weergave-instelling en is door de fabrikant als standaard ingesteld. 2

.De “Shop Mode” is een optie voor de detailhandel voor reclame- of productpresentatie. De “Shop Mode” heeft een helderder beeld dan de “Home Mode”; het kan ook om de 30 seconden een menu laten verschijnen. 3

.U kunt naar wens tussen de “Home”- of “Shop”-modus schakelen. Als u de “Shop Mode” kiest, zal het automatisch de HDMI1-bron openen en zult u op de “Exit”-toets moeten drukken om het “POP”-menu te verlaten.Home”- of “Shop”-modi3).Het afstemmen van de kanalen zal beginnen. Deze bewerking kan tot 6 minuten duren. De display zal de voortgang van het afstemmen en het aantal gevonden kanalen weergeven.4).Als u het DTV-afstemmen wilt overslaan, druk op de “MENU”-toets om het afstemmen halverwege te onderbreken. Vervolgens gaat u rechtstreeks naar ATV-afstemmen.5).Nadat het afstemmen voltooid is, zijn de kanalen in een vooraf ingestelde volgorde gerangschikt. Als u kanalen wilt overslaan, wijzig de vooraf ingestelde volgorde of hernoem kanalen, selecteer “Program Edit” onder het “Channel”-menu. 1. 1) Automatisch afstemmen (DVB-T)

1. KANALENMENU 1). Druk op de “MENU”-toets en druk vervolgens op de “▼▲”-toetsen om het “Channel”-menu te selecteren en druk vervolgens op de “OK”-toets of de “RECHTS”-toets.2). Druk op de “▼▲”-toetsen om “Auto Scan” te selecteren en druk vervolgens op de “OK”-toets.DTV Digitale TVATV Analoge TV (niet gebruikt in het Verenigd Koninkrijk)DTV-C Digitale TV via de kabelOm in het Verenigd Koninkrijk op kabel-TV aan te sluiten, moet u de “set-top box” van het juiste kabel-TV-bedrijf op de TV aan te sluiten. Raadpleeg de handleiding van de kabel-TV voor verdere details.Als u “DVB-C” selecteert, zult u de methode “Full” of “Quick” selecteren om te scannen.U kunt ook de “Auto Scan”-modus selecteren. “DTV + ATV” of alleen “DTV” of alleen “ATV”. Opmerking

DU-15 LED-backlight TV Gebruiksaanwijzing Eerste instellingOSD-taal NederlandsModusinstelling ThuismodusLand NetherlandStartAutomatisch scannen DTV+ATVAntenne type AirKanaalBeeldAudio Klok Instelling Slot Automatisch scannenSignaal informatieSoftware Update(USB)

Handmatige scanKanaal bewerkenCommon interfaceMENU Verplaatsen OK OK Eerste instellingOSD-taal NederlandsModusinstelling Thuismodus Land Nederland StartAutomatisch scannen DTV+ATVAntennenart KabelKabel Snel3). Druk op de “◄►”-toetsen om “Antenna Type” op “Air”

(betekent DVB-T) in te stellen.

1.2 )Automatisch afstemmen (DVB-C)

1).Druk op de “MENU”-toets en druk vervolgens op de “▼

-toetsen om het “Channel”-menu te selecteren en

druk vervolgens op de “OK”-toets.

▼▲ -toetsen om “Auto Tuning” te

selecteren en druk vervolgens op de “OK”-toets.

3). Druk op de “▼”-toets en druk vervolgens op de “◄►

▼▲”-toetsen om het land te selecteren waarin u de TV

4).Druk in de “Country”-modus op de “◄►”-toetsen om

het land te selecteren waar u de TV wilt gebruiken.

5).Druk in het “Mode”-onderdeel op de “◄►”-toetsen om

de afstemmodus te selecteren: ATV/DTV/DTV + ATV. Druk

op de “▼ -toets om “Start” te selecteren en het afstemmen

6).Het afstemmen van de kanalen zal beginnen. Deze

bewerking kan tot 6 minuten duren. De display zal de

voortgang van het afstemmen en het aantal gevonden

7).Als u het DTV-afstemmen wilt overslaan, druk op de

“MENU”-toets om het afstemmen halverwege te

onderbreken. Vervolgens gaat u rechtstreeks naar ATV-

afstemmen. U kunt de bovenstaande stap herhalen als u

ook het ATV-afstemmen wilt overslaan. Een

installatieherinnering zal de volgende keer dat u de TV

inschakelt verschijnen, als geen kanaal wordt gevonden.

8).Nadat het afstemmen voltooid is, zijn de kanalen in een

vooraf ingestelde volgorde gerangschikt. Als u kanalen

wilt overslaan, wijzig de vooraf ingestelde volgorde of

hernoem kanalen, selecteer “Program Edit” onder het

4). Druk in het “Mode”-menu op de “◄►”-toetsen om

“ATV/DTV/DTV + ATV” te selecteren.

5).Het afstemmen van de kanalen zal beginnen. Deze

bewerking kan tot 6 minuten duren. De display zal de

voortgang van het afstemmen en het aantal gevonden

Als u het DTV-afstemmen wilt overslaan, druk op de

“MENU”-toets om het afstemmen halverwege te

onderbreken. Vervolgens gaat u rechtstreeks naar ATV-

afstemmen. U kunt de bovenstaande stap herhalen als u

ook het ATV-afstemmen wilt overslaan. Een

installatieherinnering zal de volgende keer dat u de TV

inschakelt verschijnen, als geen kanaal wordt gevonden.

7).Nadat het afstemmen voltooid is, zijn de kanalen in een

vooraf ingestelde volgorde gerangschikt. Als u kanalen wilt

overslaan, wijzig de vooraf ingestelde volgorde of hernoem

kanalen, selecteer “Program Edit” onder het “Channel ”-

WERKING DU LED-backlight TV Gebruiksaanwijzing DU-16 KanaalBeeldAudio Klok Instelling Slot MENU Verplaatsen OK OK Antenne type KabelLand NetherlandsModus DTV+ATVStartKanaalBeeldAudio Klok Instelling Slot

MENU Verplaatsen OK OK Snel VolledigGeavanceerdKanaalBeeldAudio Klok Instelling Slot MENU Verplaatsen OK OK Antenne type AirLand NetherlandModus DTV+ATVStartKanaalBeeldAudio Klok Instelling Slot MENU Verplaatsen OK OK Scannen Ch12Digitale kanalen gevonden DTV: 3 Radio: 0 Data: 0Analoge kanalen gevonden: 02. 1 )DTV handmatig afstemmen (DVB-T)

Alle kanalen met inbegrip van ATV, DTV en Radio kunnen

in één keer worden afgestemd, als het afstemtype DTV +

zenders zullen na het automatisch

afstemmen verdwijnen.

Na het automatisch afstemmen, zal het kanaal naar het

eerste DTV-kanaal verspringen.

2). Druk op de “▼▲ -toetsen om “DTV Manual Tuning”

te selecteren en druk vervolgens op de “OK”-toets. Als u

“Air” in “Auto Scan” selecteert, opent u het handmatige

4). Druk op de “MENU”-toets om naar het hoofdmenu

5). Druk op de “EXIT”-toets om het menu te verlaten.

2. 2 ) DTV handmatig afstemmen (DVB-C)

1). Druk op de “MENU”-toets en druk vervolgens op de

“▼▲ -toetsen om het "Channel"-menu te selecteren

en druk vervolgens op de “OK”-toets.

3). Het “DTV Manual Tuning”-scherm zal verschijnen.

Druk op de “◄►”-toetsen om het gewenste UHF-kanaal te

selecteren of druk op de “OK”-toets om vervolgens het

kanaalnummer in te voeren. Selecteer “Start” om met het

zoeken van dat kanaal te beginnen. Wanneer het signaal is

afgestemd, zal het beeld en de signaalsterkte op het

scherm worden weergegeven.

1). Druk op de “MENU”-toets en druk vervolgens op de

“▼▲ -toetsen om het “Channel”-menu te selecteren en

druk vervolgens op de “OK”-toets. Als u “Cable” in “Auto

scan” selecteert, opent u het handmatige scanmenu van

2).Het “CADTV Manual Tuning”-scherm zal verschijnen.

Druk op de “◄►▼▲”-toetsen om “Frequency/Symbol

(ks/s/QAM Type QAM” te selecteren en selecteer “Start” om

het zoeken van dat kanaal te beginnen. Wanneer het

signaal is afgestemd, zal het beeld en de signaalsterkte op

het scherm worden weergegeven.

3).Druk op de “MENU”-toets om naar het hoofdmenu

4).Druk op de “EXIT”-toets om het menu te verlaten.

3) ATV handmatig afstemmen:

U kunt het geluidsysteem veranderen om naar analoge

TV-kanalen te zoeken en fijn af te stellen, sla hierna de

kanalen op die u geselecteerd hebt.

1. Druk op de rode toets van teletekst om de kanalen na

handmatige afstemming op te slaan.

2. Wanneer het nummer om op te slaan, hetzelfde is als

het huidige kanaal, indien u de rode knop indrukt, het

op te slaan nummer zal het huidige kanaal overschrijven.

4). Programma bewerken:

Druk op de “▼▲”-toetsen om “Program Edit” in het

“Channel”-menu te selecteren. Druk vervolgens op de

“OK”-toets om het submenu te openen. U moet vervolgens

het programma selecteren dat u wilt bewerken.

WERKING DU-17 LED-backlight TV Gebruiksaanwijzing KanaalBeeldAudio Klok Instelling Slot MENU Verplaatsen OK OK Digitaal scannen Ch5StartSterkte 54KanaalBeeldAudio Klok Instelling Slot MENU Verplaatsen OK OK Frequentie 474000KStartSymboolsnelheid 6875KModulatie AutoOpslaan op 1Systeem BGHuidig CH1ZoekenFrequency 44.25 MHzFijn afstemmen Opslaan

ATV handmatig zenderzoeken12

5). Common Interface Dit menu kan informatie van de CI-kaart weergeven.Het tweede onderdeel van het menu is het “Picture”-menu. U kunt hier het beeldeffect, zoals contrast, helderheid, etc. instellen. Druk op de “▼▲”-toets om te verplaatsen, druk op de “OK”-toets om in te stellen.

2. PICTURE MENU 1).Er kan uit vier kleurtemperatuurmodi worden geselecteerd: “Standard”, “Warm”, “Cool” en “User”. 2).Het scherm is alleen in de PC-modus beschikbaar, waar de horizontale positie, verticale positie, grootte en fase kan worden ingesteld. 3.AUDIO MENU Het derde onderdeel van het menu is het “Audio”-menu.Hier kunt u het geluidseffect zoals hoge en lage tonen en balans enz. regelen.Druk op de “▼▲ -toetsen om te verplaatsen, druk op de “OK”-toets om in te stellen. ” Verwijderen: Druk op de rode toets om het kanaal die u hebt gemarkeerd te verwijderen.OVERSLAAN: Druk op de gele toets om de “Skip”-functie te selecteren en een “SKIP”-pictogram zal naast het programma worden weergegeven en het zal bij het veranderen van het kanaal worden overgeslagen. VERPLAATSEN: Druk op de groene toets om het geselecteerde kanaal te markeren dat u wilt verplaatsen. Een pictogram zal voor het kanaalnummer worden weergegeven. Druk vervolgens op de “▼▲”-toetsen om naar een nieuwe positie te verplaatsen en druk op de groene toets om te bevestigen. Hernoemen: (Alleen voor ATV ) Druk op de blauwe toets om het kanaal te hernoemen. Druk herhaaldelijk op een cijfertoets om door de tekens te rouleren om een nieuwe naam in te voeren en druk op de “OK”-toets om te bevestigen (de cijfertoetsen zijn als in de volgende tabel).FAV: Druk op de “FAV”-toets (in plaats van de gekleurde toets) om het favoriete kanaal in te stellen. (Als u de lijst met favoriete kanalen wilt bekijken, moet u het “Program Edit”-menu afsluiten en vervolgens op de “FAV”-toets drukken.) 6). Signaal informatie (alleen voor DTV) Druk op de “▼▲ -toetsen om “Signal Information” in het “Channel”-menu te selecteren. Druk vervolgens op de “OK”-toets om de bijbehorende informatie van het huidige kanaal weer te geven. ”

7). Software-update (USB) Druk op de “▼▲”-toetsen om “Software Update (USB)” in het “Channel”-menu te selecteren. Druk vervolgens op de “OK”-toets om de software via een USB-poort bij te werken. Volg de upgrade-instructies van de software. 1. Auto volume: alleen beschikbaar wanneer het volume van het ingangssignaal te hoog of vervormd is.2. Alleen Audio: aanzetten om het scherm uit te schakelen en alleen te luisteren naar het toestel. Opmerking Wij raden u aan om de fabriekinstellingen te herstellen (zie “Restore Factory Default ”in het “Setup”-menu) om ervoor te zorgen dat de upgrade van het apparaat slaagt.Opmerking Opmerking

WERKING DU LED-backlight TV Gebruiksaanwijzing DU-18001 The HITS 003 UKTV Br’tldeas 004 f th 005 Ideal World 006 Colourbars100 001 Kiss 002 Smash Hits! 003 Kerrang! 002 TMF VerwijderenProgramma bewerken

DTV DTV DTV DTV DTV DTV RadioRadioRadioVerplaatsenOverslaanRernoemen Favoriet

MENU Verplaatsen OK OK Beeldmodus Standaard

Beeldverhouding 16:9

Kleurtemperatuur Standaard

MENU Verplaatsen OK OK Geluidsmodus

Alleen audio Aan/Uit5.SETUP MENU Het vijfde onderdeel van het menu is het “Setup”-menu. U kunt de menutaal, gesproken taal, ondertitelingstaal enz. instellen.Automatische stand-by (4 uur)1.Als na 4 uur na het inschakelen geen wijzigingen aan de TV werden aangebracht, bijvoorbeeld geen kanaal of volume veranderd, zal de TV het automatische uitschakelproces starten.En een pop-up-venster zal op het scherm verschijnen.Na 150 seconden schakelt de TV automatisch naar de stand-by. Druk op een willekeurige toets op de afstandsbediening om het automatisch uitschakelen te annuleren. 6.VERGRENDELINGSMENU Het zesde onderdeel van het menu is het “Lock”-menu. U kunt het systeem vergrendelen, wachtwoord instellen, programma blokkeren en ouderlijk toezicht instellen. Zodra u het vergrendelingsysteem inschakelt kunt u geen zenders zoeken of programma's wijzigen. Het herstellen van de fabrieksinstellingen zal alle

programma's en wachtwoorden verwijderen.

Het standaard wachtwoord is 0000. Als u het

wachtwoord vergeet, kunt u het superwachtwoord

gebruiken: 9443. Blokkeer programma: Druk op de “▼▲”

-toetsen om het programma te kiezen, druk op groene

toets voor teletekst om het programma te blokkeren. Als

u het programma wilt deblokkeren, open het hoofdmenu,

voer het wachtwoord in en druk weer op de groene toets.

Ouderlijk toezicht: Druk op de “◄►”-toetsen om de

rating te kiezen. Timeshift Record Time: Om de maximale verschoven opnametijd in te stellen.Auto Standby (4hr): Om het apparaat na 4 uur werking in stand-by te zetten.Mode Setting: Om de “Home Mode” of “Shop Mode” in te stellen.HDMI CEC Control: Om de CEC-functie op “ON” of “OFF” in te stellen. OSD Time: Druk op de “◄►”-toetsen om de weergavetijd van het menu te selecteren.Restore Factory DefaultDruk op de “▼▲ -toetsen om “Restore Factory Default” te selecteren en druk op de “OK”-toets om de eerste instellingen te openen. Zodra bevestigd, worden alle instellingen gewist. Dit moet worden gebruikt als u problemen met uw TV ondervindt. ” 2. Om het automatisch uitschakelen te annuleren: Selecteer “Auto standby (4hr)” in het “Setup”-menu, het TV-scherm keert naar het “Setup”-menu terug en de optie “Auto standby (4hr)” zal het volgende tonen:Auto standby (4hr) OFFHet vierde onderdeel van het menu is het “Clock”-menu. U kunt de klok, in-/uitschakeltijd, slaaptijd enz. instellen. Druk op de “▼▲”-toetsen om te verplaatsen, druk op de “OK”-toets om in te stellen.Om na 4 uur naar automatisch uitschakelen terug te keren, herhaal het bovenstaande maar gebruik de linker pijltoets om “YES” te selecteren.In het “PVR File System”-menu kunt u een USB-schijf voor PVR instellen.Automatische slaapstandAls er na 15 minuten geen ingangssignaal is, wordt de TV naar “Auto Sleep” geschakeld, wanneer de “Auto Sleep”-functie op “ON' is ingesteld. De kloktijd wordt automatisch ingesteld wanneer de TV in staat is om DTV te ontvangen. Opmerking

WERKING DU-19 LED-backlight TV Gebruiksaanwijzing KanaalBeeldAudio Klok Instelling Slot

MENU Verplaatsen OK OK Sleep Timer

Aan KanaalBeeldAudio Klok Instelling Slot

MENU Verplaatsen OK OK OSD-taal Nederlands

Timeshift opnameduur 1 uur

Auto Standby(4uur) Aan (4 uur)

Modusinstelling Thuismodus

OK EXIT Bestands manager Apparaatlijst

opname KanaalBeeldAudio Klok Instelling Slot

MENU Verplaatsen OK OK Voer wachtwoord in ----

Nieuw wachtwoord ----

Kanaalvergrendelingen

Ouderlijke classificatie Geen

4. CLOCK MENUProgramma gidsRecordInformatieHerinnering 001

Digital01:00-02: NINE MORNING NEWS -03:00 HE ELLEN DEGENERES S... - HE VIEW DAY S OF OUR LIVES NTERTAINMENT TONIGHT AGICAL TALES HE SHAK INE AFTERNOON NEWS 00 02:00 T03:00 04:00 T04:00-05:0005:00-05:30 E05:30-06:00 M06:00-06:30 T06:30-07:00 NOm te zien wat er na het huidige programma gaat worden uitgezonden, druk op de gele toets (schema). Druk er (Service) opnieuw op om terug te keren. Om een ander kanaal te bekijken, gebruik de “▼▲”-toetsen om de zender te markeren en druk vervolgens op de “◄►”-toetsen. Druk op de “EPG”- of “EXIT”-toets om het “EPG”-menu te verlaten. Raadpleeg de onderzijde van het EPG-scherm voor fundamentele toetsfuncties van de afstandsbediening. OpnemenDruk in de EPG-modus op de rode toets op de afstandsbediening om een programma te selecteren die moet worden opgenomen. Vervolgens opent u het geplande opnamemenu voor de opname-instellingen. (Raadpleeg het hoofdstuk van het PVR-bestandssysteem.)Zorg ervoor of dat een compatibele harde schijf of USB-apparaat op de USB-poort is aangesloten voor het plannen van opnamen. Als uw opslagapparaat niet compatibel is, wordt u gevraagd om het te formatteren. Druk op de “INDEX”-toets om de apparatenlijst in het “PVR Setting”-menu te openen om uw apparaat te formatteren.Bij het formatteren van het USB-apparaat worden alle bestanden verwijderd die op het USB-apparaat zijn opgeslagen.Als u een getimede opname hebt ingesteld, zal uw TV automatisch op het tijdstip inschakelen dat is ingesteld om het programma op te nemen en zal automatisch uitschakelen nadat de opname voltooid is. Tijdens een getimede opname zijn het beeld en het geluid echter uitgeschakeld (er zal geen weergave zijn), maar het apparaat zal toch ingeschakeld zijn. U kunt op de “STANDBY”-toets drukken om het beeld en het geluid weer in te schakelen.U kunt op de rode toets drukken om de lijst met geplande programma's weer te geven. U kunt ook de programma's verwijderen die u hebt gepland. INFO (groene toets)Druk in het “EPG”-menu op de groene toets om meer informatie over het huidige programma weer te geven. 8.PVR-bestandssysteem (alleen voor DTV) Druk op de “▼▲”-toetsen om het PVR-bestandssysteem te selecteren en druk vervolgens op de “OK”-toets om het submenu te openen en gebruik vervolgens de “◄►”-toetsen om door de opties te bladeren.Het “EPG”-menu (elektronische programmagids) verstrekt u gedetailleerde programma-informatie van de omroep. Druk op de “EPG”-toets en een pop-up menu zal worden weergegeven met de programma-informatie over het kanaal dat u momenteel bekijkt. U zult tot zeven dagen programma-informatie kunnen zien. Om de volgende dag of verder te bekijken gebruik de “▼▲”-toetsen om de datum te markeren of druk op de “◄►”-toetsen om door de beschikbare datums te bladeren.WAARSCHUWING Opmerking

Opmerking Herinnering (blauwe toets)Druk in het “EPG”-menu op de blauwe toets om een programmaherinnering in te stellen. Het onderstaande “Reminder”-menu wordt weergegeven en u kunt de “◄►”-toetsen gebruiken om de details van de programmaherinnering in te stellen. U zult de herinnering kunnen instellen om eenmaal, dagelijks of wekelijks te verschijnen. 7. EPG (Elektronische Programmagids)

WERKING DU LED-backlight TV Gebruiksaanwijzing DU-20 Programma gidsRecordReminderHerinnering 2010/04/29 02:19

OK Geprogrameerde plijstServiceScheduled Record: U kunt de lijst van geplande opnames

hier instellen. En u kunt ook de geplande opnames, die u

hebt ingesteld, verwijderen.

Open het submenu om de opnamefrequentie op “Once”,

“Daily”, “Weekly”, “Weekday” of “Off” in te stellen.

Bij het afspelen van de DTV-bron, kies het kanaal en klik

op “record” het record frame zal verschijnen. Klik nogmaals

op “opnemen” (record) en het opneemvenster zal

verdwijnen, het “REC”-pictogram bevindt zich nog steeds

links bovenaan. Het zal verdwijnen zodra u op “stop” klikt.

Het programma opnemen:

Om het menu te verbergen of weer te geven, druk opnieuw

op de “REC”-toets.Om met opnemen te stoppen, druk op de

“STOP”-toets of verplaats de cursor om de “Stop”-optie te

selecteren wanneer het bovenstaande menu wordt

weergegeven en volg de aanwijzing die in beeld verschijnt.

U kunt ook het “Media Player”-menu openen om uw

opgenomen programma's via de “Movie”-modus te bekijken.

Om het programma op te nemen dat u momenteel bekijkt,

druk op die de “REC”-toets en een rode “REC”-pictogram zal

op het scherm verschijnen. De duur/lengte van de opname

en de resterende tijd van de opnameduur zal in het menu

hieronder worden weergegeven.

Device List: Dit submenu zal de USB-apparaten

weergeven die op het TV-toestel zijn aangesloten. U kunt

het apparaat selecteren en vervolgens op de rode toets

drukken om het USB-apparaat te formatteren.

File Manager: U kunt alle opgenomen programma's hier

bekijken.Druk op de blauwe knop om weer te geven op

het volledige scherm.

Het programma dat naar de “USB” is opgenomen,

zal in de map “USB record” op het apparaat worden

U kunt het in het “PVR Setting”-menu en in het “File

Manager”-submenu afspelen.

1.De USB-opslaggrootte kan tussen 128 MB en 500

GB in grootte zijn, maar voor praktisch gebruik is 2

GB tot 500 GB aanbevolen.

2.De video kan korrelig worden als de bitsnelheid

van de video te laag is. Dit kan door het aansluiten

van een USB-verlengkabel worden veroorzaakt in

plaats van de USB direct op de TV aan te sluiten.

3.Niet alle USB-apparaten zijn compatibel.

Hieronder is een lijst van aanbevolen USB-stations.

Modellen die niet opgenomen zijn kunnen werken,

maar dit is niet gegarandeerd.

De lijst met ondersteunde USB-apparaten is

dezelfde als die van de tijdverschuivingsfunctie,

raadpleeg de volgende pagina's voor details.

WERKING DU-21 LED-backlight TV Gebruiksaanwijzing PVR instellingenNaar linksNaar rechtsSelecteer Exit

OK EXIT Bestands manager ApparaatlijstGeprogrameerde opnameApparaatlijstApparaat Beschikbare ruimteOpslag systeem

sda1 192 MB FAT32 FunctieHot key Formaat

EXIT E X I T OK EXIT MENU Geprogrameerde opname lijst FunctieGroepFrequencyKanaal 1

Duur DatumStarttijd 2004.12.25

Geprogrameerde opname

Standby Hot key Naar boven

EXIT E X I T OK EXIT MENU Verwijder één

Geprogrameerde opname- Groep 1

Status instellenInstelling is niet in gebruikFrequency EenmaligKanaal 6 Colourbars 100Starttijd 2004-12-25 18:17Eindtijd 2004-12-25 18:47Hot key Naar boven

EXIT E X I T OK EXIT MENU Opnemen Opname tijd : 00 : 00 : 40Beschikbare tijd : 25 Minute Bestands manager Hot Key Naar boven

E X I T Functie Huidig spelend bestands info

UKTV Br’tldeas_Good Food Bites_20041119_162019.ts9.Tijdsverschuiving Druk op de “II”-toets om het programma dat u bekijkt te pauzeren en de tijdverschuivingsfunctie te activeren. Het onderstaande menu wordt getoond. Dit menu zal na enkele seconden automatisch verdwijnen.Druk op de “▶”-toets om het afspelen te hervatten en een wit afspeelpictogram verschijnt aan de rechterkant van het scherm, wat aangeeft dat de tijdverschuivingsfuntie wordt uitgevoerd.Om het menu te annuleren of weer te geven, druk op “MENU”-toets. Om de tijdverschuivingsfuntie te stoppen, druk op de “STOP”-toets of verplaats de cursor om de “Stop”-optie te selecteren wanneer het menu wordt weergegeven en volg de aanwijzing die in beeld verschijnt. Zorg ervoor dat het opslagapparaat dat voor het opnemen wordt gebruikt, op de USB-poort op de achterkant van het apparaat is aangesloten en compatibel voor opname is. Als uw opslagapparaat niet compatibel is, wordt u gevraagd om het te formatteren. Druk op de “INDEX”-toets om het “PVR Setting”-menu te openen en selecteer de apparatenlijst om uw apparaat te formatteren. Alle functies (Afspelen, Snel achteruit, Snel vooruit, Vorige, Volgende, Pauzeren en Stoppen) in het menu kunnen alleen worden uitgevoerd wanneer het menu ingeschakeld is. Wanneer het kanaal CI+ gebruikt wordt, zal er geen tijdverschuivingsfunctie zijn.Tijdsverschuiving afspelen De Haier TV neemt het programma naar de USB-stick op in “*.ts”-formaat “Time Shift”. Als een andere TV, PC, Laptop, DVD, of ander apparaat of randapparaat het “*.ts”-bestand (tijdverschuiving) niet ondersteunt of herkent dan zal het niet afspelen. “ts” is de indeling die wordt gebruikt voor het uitzenden van high-definition TV. U kunt “ts”-bestanden op een computer of laptop met de juiste software afspelen. Raadpleeg het Internet of een IT-leverancier voor meer informatie over de meest geschikte software.Voorzichtig: Haier neemt geen enkele verantwoordelijkheid voor software gedownload door een klant of leverancier en kan virussen bevatten of kan als gevolg van het installeren van de software, storing veroorzaken. De klant gebruikt het op eigen risico.Lijst van belangrijke bestandstypen die vanaf een USB-apparaat afspelen Zorg ervoor dat het opslagapparaat dat wordt gebruikt om op te nemen op de USB-poort op de achterkant van het apparaat is aangesloten en compatibel voor opname is. Als uw opslagapparaat niet compatibel is, wordt u gevraagd om het te formatteren. Druk op de “INDEX”-toets om het “PVR Setting”-menu te openen en selecteer de apparatenlijst om uw apparaat te formatteren. Tijdens het opnemen zult u alleen het programma kunnen bekijken dat u aan het opnemen bent, omdat dit een enkele tunereenheid is. Alle functies (Afspelen, Snel achteruit, Snel vooruit, Vorige, Volgende, Pauzeren en Stoppen) in het menu kunnen alleen worden uitgevoerd wanneer het menu ingeschakeld is. U kunt direct op de toets drukken of de cursor verplaatsen om de optie te selecteren wanneer het menu is ingeschakeld om de functie uit te voeren. Tijdens het opnemen zijn alleen de afspeel- en stopfuncties beschikbaar. De andere functies in het menu zullen alleen beschikbaar zijn wanneer het opgenomen bestand wordt afgespeeld. Wanneer het kanaal CI+ gebruikt wordt, zal er geen opnamefunctie zijn. Opmerking

WERKING LED-backlight TV Gebruiksaanwijzing DU-22

DU 00:00:00 Beschikbare tijd 00:00:05AfspelenPauzeFBStoppen FF00:00:00/04:13:20Druk op de “SOURCE”-toets en selecteer “USB” in de bronlijst, druk vervolgens op de “OK”-toets om het USB-menu te openen.

Zorg ervoor dat het USB-apparaat op de USB-poort is aangesloten. Er zijn vier type mediaonderdelen die geselecteerd

kunnen worden zoals foto's, muziek, film en tekst. Selecteer het type mediaonderdeel door op de “◄►”-toetsen te drukken, druk op de “OK”-toets om het selectiemenu van de disk te openen. Druk op de “▼▲ -toetsen om de juiste disk en de map te selecteren, druk op “OK”-toets om de lijst van mediabestanden te openen. Druk op de rode toets om naar het selectiemenu van het mediatype terug te keren. ”

Selecteer het mediabestand door op de “◄►”- of “▼▲”-toetsen te drukken, vervolgens zal het voorbeeldvenster

verschijnen. Druk op de “►”-toets om het mediabestand op een volledig scherm af te spelen. Wanneer het filmbestand

wordt afgespeeld, druk op de “▼”-toets om de knoppenbalk weer te geven. Basisfunctie Wanneer foto's worden weergegeven, druk op de “▼ -toets op de afstandsbediening om een helpbalk

onder het scherm weer te geven.

Druk op de “PLAY/PAUSE”-toets op de afstandsbediening om af te spelen of te pauzeren.

Druk op de “LINKS”-toets op de afstandsbediening om de vorige foto in te lezen.

Druk op de “RECHTS”-toets op de afstandsbediening om de volgende foto in te lezen. Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te selecteren, druk vervolgens op de “OK”-toets om het afspelen te stoppen en naar het vorige menu terug te keren. Druk op de “OK”-toets om één of alle diavoorstellingen weer te geven Druk op de blauwe toets om het snelmenu te openen om de intervaltijd aan te passen. Herhaal, diavoorstellingeffect en achtergrondmuziek (u kunt eerst muziek afspelen).Afspelen/Pauze Vorige

FOTO WERKINGDU-23 LED-backlight TV Gebruiksaanwijzing PHOTO Music TEXTMovie

Media PadMUZIEK Wanneer muziek wordt afgespeeld, druk op de “►”-toets om de werkbalk te selecteren.

Andere functies zijn vergelijkbaar met de “FOTO”. Raadpleeg de “FOTO”-opties.

De bedieningen zijn vergelijkbaar met de “FOTO”. Raadpleeg de “FOTO”-opties.

FILM TEKST Druk op de “

▼▲ -toetsen om de vorige/volgende pagina te selecteren. Gebruik de cijfertoetsen om naar de

gewenste pagina te springen.

Snel achteruit: Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te

selecteren, druk vervolgens op de “OK”-toets om snel achteruit te spoelen. Druk op “PLAY”-toets om

normaal af te spelen.

Snel vooruit: Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te

selecteren, druk vervolgens op de “OK”-toets om snel vooruit te spoelen. Druk op “PLAY”-toets om

normaal af te spelen.

Achtergrond muziek: Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te

selecteren, druk vervolgens op de “OK”-toets om in/uit te schakelen.

Stel A in: Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te selecteren,

druk op de “OK”-toets om A en B in te stellen. De film zal tussen de tijdspunten A naar B blijven

Inzoomen: Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te selecteren,

druk vervolgens op de “OK”-toets om het beeld uit te vergroten. (als het document groter dan

1920 x 1080 is, wordt deze functie niet ondersteund)

Uitzoomen: Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te selecteren,

druk vervolgens op de “OK”-toets om het beeld te verkleinen. (Deze functie ondersteunt niet meer

dan 1920 x 1080 HD-video.)

De tijd selecteren: Druk op de “LINKS/RECHTS”-toets op de afstandsbediening om deze functie te

selecteren, druk vervolgens op de “OK”-toets om de afspeeltijd te selecteren.

WERKING DU LED-backlight TV Gebruiksaanwijzing DU-24DU-25 LED-backlight TV Gebruiksaanwijzing Beeld Audio

Sneeuw Ruis Antennepositie, richting of aansluiting Inspecteer of:

Lawaai Elektronische apparatuur/auto's/ motorfietsen/tl-verlichting Normaal beeld Dempen (mute) Volume (controleer of “gedempt” (mute) geactiveerd is of dat de aansluitingen van het audiosysteem correct zijn) Geen beeld Netsnoer zit niet in stopcontact. Aan/uit-schakelaar staat niet aan. Contrast en helderheid/volume- instellingen zijn geopend. Druk vanuit de standby-toets op de afstandsbediening om dit te controleren Geen kleur Normale audio Kleurbeheer

of zwak Kanaal opnieuw instellen Geen kleur

Geluid tv-systeem Normale audio Antennepositie, richting of aansluiting Probleemsymtoom

Normale audio Aspect wijzigen om te zoomenEr is een zwarte balk aan boven- en onderkant 05 Probleemoplossing

Oplossen van problemenOplossen van problemen LED-backlight TV Gebruiksaanwijzing DU-26 Mijn TV geeft niet het beeld op mijn

laptop/PC weer wanneer

Bij de meeste PC's en laptops wanneer aangesloten met een

VGA-stekker (de blauwe 15-pins plug op uw PC of laptop),

moet u sommige toetsen op uw toetsenbord indrukken om een

beeld op een TV of andere externe display te krijgen. Dit is

meestal de F7 (Dell) of F4 (HP/Samsung) of F5 (Toshiba). Op

laptops moet u tegelijk op de "Fn"-toets en de "F"-toets

Ik heb mijn PC/Laptop op de TV

aangesloten en krijg beeld, maar

geen geluid. Waarom?

De VGA-kabel transporteert alleen de video- of

beeldinformatie. U moet een aparte kabel naar de

hoofdtelefoonaansluiting (3,5 mm bus) op uw PC/Laptop (3,5

mm bus) naar de 3,5 mm aansluiting (PC Audio IN) aansluiten.

U zult "PC" moeten selecteren met de “SOURCE”-toets op de

afstandsbediening. U kunt ook met een HDMI-kabel

verbinding met uw PC/Laptop maken als uw PC/Laptop een

HDMI-connector heeft. HDMI is zowel audio als video.

Het beeld past niet automatisch het

formaat aan wanneer het kanaal

wordt gewijzigd. Controleer of de oogte-breedteverhouding van het TV-beeld op alle ingangen “ATV”, “DTV”, “SCART”, “HDMI 1, 2” enz. op 'Auto' is ingesteld.Om de hoogte-breedteverhouding in te stellen, (Auto, 4:3 of 16:9). Druk op “SOURCE”-toets om bij “ATV” te starten en herhaal de volgorde hieronder voor alle ingangsbronnen “ATV”, “DTV”, “SCART”, “HDMI 1 en 2” omdat elke bron afzonderlijk wordt gecontroleerd.Druk op de “Menu”-toets van de TVDruk op de pijl naar rechts om het submenu van het beeld te openenDruk op de omlaagpijl om hoogte-breedteverhouding te selecterenSelecteer “Auto”Druk op “Exit”Herhaal dit voor alle ingangsbronnen. Ik heb net een DVD-speler of een

ander apparaat op mijn TV

aangesloten en het werkt niet.

Dit is op alle apparatuur op de TV aangesloten van toepassing

Schakel beide TV & DVD-speler uit (trek de stekker uit het

stopcontact, geen stand-by).

Schakel eventuele apparatuur uit die op de SCART-aansluiting

Verwijder de SCART-stekker uit de TV.

Sluit de TV op het stopcontact aan en schakel in

Sluit de DVD-speler op het stopcontact aan en schakel in

Selecteer HDMI uit het bronmenu

Druk op afspelen op DVD-speler en controleer of de film goed

OPMERKING: De SCART-aansluiting heeft voorrang op HDMI en

het is belangrijk dat de apparatuur op de SCART-aansluiting van

de TV aangesloten, is uitgeschakeld (niet in stand-by).

Volg deze informatie. Als het advies klopt en de DVD-speler

werkt, dan is de TV in orde, het is gewoon een beetje in de war.

Waarschijnlijk zijn HDMI-stekkers verwijderd en opnieuw

aangesloten terwijl de TV was ingeschakeld.

Verwijder of sluit nooit HDMI-kabels of andere digitale

apparatuur aan terwijl de apparatuur is ingeschakeld.

Schakel altijd alle apparatuur uit wanneer digitale apparatuur

ontkoppelt of aangesloten wordt.

DUOplossen van problemen

DU-27 LED-backlight TV Gebruiksaanwijzing

Het beeld breekt in pixels op

Typische voorbeelden van ontvangstproblemen zijn het opbreken van beelden (pixilation), het bevriezen van het

beeld, soms zijn er klikkende of piepende geluiden te horen of het geluid valt weg of er is helemaal GEEN

Uw beeld kan in pixels opbreken doordat het digitale video-signaal wegvalt. Het wegvallen van het signaal kan

optreden door problemen met zwakke signalen (zie TV-antennes) of door een zwak kabelsignaal als u via de kabel

bent aangesloten. Als het probleem door zwakke signalen ontstaat, gebruik een versterker om het signaal te

versterken. Een kabel-technicus kan u bij het installeren van een inline-versterker of een voorversterker helpen. Dit zal

uw signaalsterkte versterken en het probleem met de pixels verhelpen.

Als u uw TV-signaal via de satelliet ontvangt, controleer of uw schotel niet door sterke winden is verplaatst, of dat het

signaal niet door bomen wordt geblokkeerd. Bomen kunnen een probleem zijn omdat het TV-signaal kan veranderen,

afhankelijk of een boom tussen de satellietschotel en satelliet al dan niet volledig in het blad staat.

Het kan zijn dat u constateert dat er kanalen ontbreken, of u ontvangt kanalen van de verkeerde regio.

Soms werken de interactieve diensten (rode toets) niet. Dit wordt meestal door een zwak signaal veroorzaakt, zie TV-

Digitale terrestrische televisie (Freeview) komt via een antenne op uw TV, de oude antenne die goed was voor analoge

TV, kan mogelijk niet goed voor digitale ontvangst werken en moet mogelijk opgewaardeerd worden. Als u niet alle

digitale kanalen op DTV (Freeview) ontvangt, bijvoorbeeld u ontvangt BBC1, BBC2, Channel 4, maar geen ITV of

Channel 5, is dit meestal omdat uw antenne een smal bandtype is, en moet naar een breed bandtype worden

Defecte snoeren en kabels

Controleer uw TV. Zijn de snoeren aan de achterzijde - naar het stopcontact, de antenne, de set-top box, de video- of

DVD-speler of recorder - goed aangesloten? SCART-kabels staan er bekend om met de tijd los te raken en kunnen tot

problemen met audio en video (beeld) resulteren. De audio links of rechts of beiden ontbreekt en de kleuren zijn

slecht of zien er modderig uit. Duw die de SCART-stekkers stevig in, dit moet het probleem oplossen.

HDMI-stekkers moeten stevig in worden geduwd; het zijn alleen de laatste millimeter die contact maken. Het zwarte

plastic gedeelte van de HDMI-stekker moet meestal erg dicht tegen het lichaam van de TV of het onderdeel zijn of

Wanneer HDMI-kabels worden aangesloten kunt u problemen ervaren als de HDMI-kabels worden aangesloten terwijl

de TV of het andere component is ingeschakeld. Schakel altijd de TV en het component uit dat u wilt aansluiten. Als u

de stekkers en stopcontacten hebt gecontroleerd, schakel de TV en wat u op de TV hebt aangesloten uit en schakel ze

vervolgens opnieuw in.

Ik heb mijn PC op de TV aangesloten. Er is geen geluid.

Als u uw PC of Laptop met een VGA-kabel (15-pins Sub-D) op de TV aansluit, dan is er geen geluid. U moet een aparte

audiokabel vanaf uw PC of laptop op de TV aansluiten.

Onnatuurlijke kleuren en huidtinten

Onnatuurlijke huidtinten en andere kleuren kunnen een ander probleem betekenen, zelfs bij een nieuwe HDTV. Dit is

te wijten aan de beeldinstellingen van de TV, die voor een showroomomgeving geoptimaliseerd zijn. Los dit op door

de beeldmodus in het beeldmenu naar natuurlijk te veranderen. Voor meer precisie, probeer de opties voor kleur,

contrast en helderheid in het beeldmenu handmatig in te stellen.

Witte contouren rond objecten en mensen verschijnen in het algemeen als de scherpte van de TV op erg hoog is

ingesteld of als uw TV-toestel gebruik maakt van een bepaalde verwerkingstechnologie voor randverscherping. Ga

naar het beeldmenu en pas de scherpte aan tot de witte contouren verdwijnen. Als randverscherping is ingeschakeld,

probeert het met behulp van het servicemenu uit te schakelen.

Soms kan de video schokkerig worden. Wanneer dit gebeurt, moet

u controleren of het signaal sterk genoeg is. Als het

signaal sterk is, ligt het probleem bij de kabelexploitant. Als de signaalsterkte zwak is, probeer de sterkte van het

signaal met een versterker te versterken.

Het beeld vult niet het scherm

Als u PC's of laptops op de TV aansluit, kan het beeld mogelijk het scherm niet vullen. Controleer de weergave-

instellingen op uw PC of laptop (Windows > Start> Configuratiescherm > Vormgeving en persoonlijke voorkeur >

Weergave-instellingen) en kies de beste resolutie. Selecteer op uw TV: TV-Menu > Beeld > Instellingen en probeer

vervolgens “AUTO”, “ZOOM1” of “ZOOM2” voor de beste weergave.

De USB-aansluiting zal met *.jpg (foto) en *.mp3 (muziek) bestanden werken. Onthoud dat de TV geen Apple iPhone of

iPod’s herkent die op de USB-connector op de TV zijn aangesloten. De TV kan andere bestanden afspelen, maar als

gevolg van de vele verschillende bestandsformaten, is er geen garantie of deze andere bestandsindelingen zullen

Problemen oplossen digitale TV - Problemen en mogelijke oplossingenOplossen van problemen

LED-backlight TV Gebruiksaanwijzing DU-28

32” FULL HD 1080P digitale LED LCD TV

*De onderdelenspecificaties van deze TV-set hier voorzien, zijn alleen ter referentie.

Verschillen kunnen zich voordoen omdat de technologie van het product wordt bijgewerkt.

Ontwerp en specificaties zijn onderhevig aan verandering zonder kennisgeving.

Beschrijving SCART-uitgang

1.Wanneer de huidige bron ATV/AV/SCART is, dan is het SCART-uitgangssignaal ATV.

2.Wanneer de huidige bron DTV is, dan zal er geen SCART-uitgangssignaal zijn.

3.Een andere bron heeft geen SCART-uitgangssignaal. Beeldkwaliteit van de TV:NICAM stereo geluidsysteem. 2 x 8 watt RMS uitgangsvermogen.Digitaal interactief.Digitale tekst.Digitale video broadcasting (DVB) ondertitels beschikbaar.Automatisch configuratie.Automatisch scannen naar nieuwe kanalen.Huidige en volgende programmagids.7-daagse elektronische programmagids (EPG).Top-up TV compatibel.CI-sleuf.Audiobeschrijving compatibel.<0.30WUHF/VHF-tuner; Slaaptimer; Kinderslot Beeld en tekst2 x AAA batterijen voor de afstandsbediening (meegeleverd)Afmeting VESA-montage: 200 x 100 mmPakketafmeting (LxBxH): 864 x 125 x 590 mmSet-afmeting (LxBxH) met standaard: 747 x 497 x 200 mmSet-afmeting (LxBxH) zonder standaard: 747 x 454 x 43 mmPakketgewicht : 8,8 kgSet-gewicht met standaard: 7,4 kgSet-gewicht zonder standaard: 6,7 kgDTV-Tuner-decoderDVB-T, DVB-C16/32/64/128/256 QAM-modulatieMPEG2, MPEG4, H.264FULL HDGeïntegreerd digitaal. Schermgrootte: 81 cmResolutie 1920 x 1080 pixels bij 50 Hz.2 HDMI-aansluitingen1 SCART-aansluiting.PC-ingangsaansluiting.Component Video-aansluitingComposiet.1 USB-poort.1 Hoofdtelefoonuitgang.1 SPDIF-poort.Ondersteunde systemen: PAL + SECAMOpslag aantal kanalen: 1000 (DTV),100 (ATV)TV( RF): 75 Ω ongebalanceerdAV-Video-ingang: 75 Ω, 1 V-P, RCAAV-Audio-ingang: 20 KΩ, 500 mB RMSYPbPr/HDMI-Video-ingang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080pExtra functies:Geluidskwaliteit:Digitale functies:Standby-energieverbruik:Connectiviteit: DULea este manual con atención antes de operar la unidad, y consérvelo para
