BEDIENUNGSANLEITUNG LE46M600SF HAIER

EN-36Bitte lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme des

Geräts sorgfältig durch und bewahren Sie diese für späteres Nachschlagen

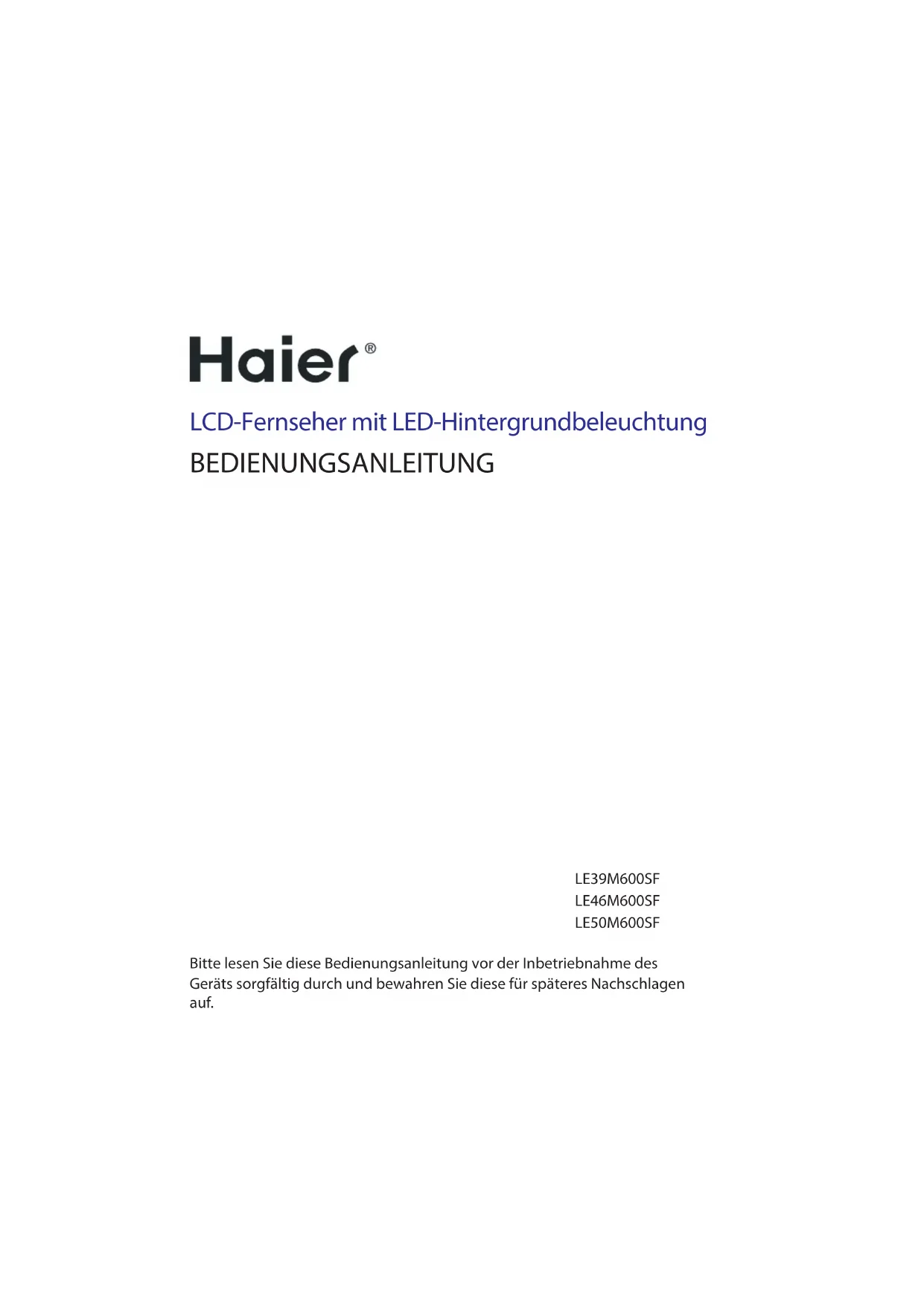

LCD-Fernseher mit LED-Hintergrundbeleuchtung

BEDIENUNGSANLEITUNG LE39M600SF LE46M600SF LE50M600SF01 Sicherheits- und Warnhinweise

16 KANALMENÜ 18Automatischer Kanalsuchlauf (DVB-T) 18Automatischer Kanalsuchlauf (DVB-C) 19DTV Manueller Kanalsuchlauf (DVB-T)DTV Manueller Kanalsuchlauf (DVB-C) 20

24 EINSTELLUNGSMENÜSPERRMENÜEPG-Menü (Elektronische Programmzeitschrift) 24 PVR-Funktion 25 Vorbereitung der Aufnahme 25

23 Programm aufzeichnen 26 Aufnahme wiedergeben 26 TimeShift-Funktion 27 Vorbereitung der Aufnahme 27 USB-Laufwerk formatieren 27 Unterbrochenes DTV-Programm auf USB-Gerät zwischenspeichern 27 Limitierungen der TimeShift-Funktion 28 USB-Media-Player 29 Störungserkennung 05 Störungserkennung

32 Spezifikationen 35 Willkommen

Wichtige Informationen

Fernseher anschließen

04 Bedienungshinweise

Inhaltsverzeichnis InhaltsverzeichnisHOTEL-MODUS 30 DE-1 LCD-Fernseher mit LED-HintergrundbeleuchtungHinweise für MHL-Benutzer 31

06 Spezifikationen Automatischer Kanalsuchlauf (DVB-S2) 19ATV Manueller Kanalsuchlauf 22Kanal bearbeiten CI-Informationen 22

20 Erste InstallationSatellitenKanalbearbeitungSignalinformationenCI-InformationenEPG (elektronische Programmzeitschrift) 22

22 TONMENÜ 23 ZEITMENÜ 23Vielen Dank, dass Sie sich für diesen 39"/46"/50"Zoll LED LCD-Fernseher entschieden haben. Diese

Anleitung hilft Ihnen bei der Einstellung und Bedienung Ihres Fernsehers.

Vergewissern Sie sich zunächst, dass alle Zubehörteile mitgeliefert wurden:

LESEN SIE VOR DER VERWENDUNG DIE GESAMTE ANLEITUNG DURCH, UND BEWAHREN SIE SIE ZUR SPÄTEREN VERWENDUNG AUF.VORSICHT Nun können Sie beginnen!

01 Sicherheits- und Warnhinweise Sicherheits- und Warnhinweise WILLKOMMEN

2 x AAA-Batterien für Fernbedienung

Full HD 1080p Digitaler LED LCD-Fernseher

MHL-Kabel (optional)

MHL-Anschluss( )optional

WICHTIGE INFORMATIONEN STROMSCHLAGGEFAHR NICHT ÖFFNEN ZUR VERMEIDUNG VON STROMSCHLÄGEN ÖFFNEN SIE DAS GERÄTEGEHÄUSE NICHT. ES BEFINDEN SICH KEINE VOM VERBRAUCHER WARTBAREN TEILE IM INNEREN DES GERÄTS. WENDEN SIE SICH MIT PROBLEMEN UND FRAGEN ZUR WARTUNG AN DEN KUNDENDIENST.

DER BLITZ IM GLEICHSEITIGEN DREIECK BEDEUTET, DASS IM GERÄT HOCHSPANNUNGSGEFAHR BESTEHT.

DAS AUSRUFUNGSZEICHEN IM GLEICHSEITIGEN DREIECK BEDEUTET, DASS WICHTIGE WARTUNGS-

UND BEDIENUNGSHINWEISE IN DER BEDIENUNGSANLEITUNG GEFUNDEN WERDEN.

VORSICHT: ZUR VERMEIDUNG VON STROMSCHLAG UND FEUER SETZEN SIE DEN FERNSEHER KEINER FEUCHTIGKEIT AUS. REINIGEN SIE DAS GERÄT UND DEN BILDSCHIRM NICHT MIT SCHEUERMITTELN; DAS FÜHRT ZU KRATZERN.

BITTE BEACHTEN SIE: REPARIEREN SIE DAS GERÄT NICHT SELBST, DAS KANN ZU VERLETZUNGEN UND SCHÄDEN AM GERÄT FÜHREN. WENDEN SIE SICH MIT WARTUNGS-

UND REPARATURARBEITEN STETS AN DEN AUTORISIERTEN KUNDENDIENST.

De LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-2 46"

2 x AAA-Batterien für Fernbedienung

Full HD 1080p Digitaler LED LCD-Fernseher

MHL-Kabel ( )optional

MHL-Anschluss( )optional

2 x AAA-Batterien für Fernbedienung

Full HD 1080p Digitaler LED LCD-Fernseher

MHL-Kabel ( )optional

MHL-Anschluss( )optionalSICHERHEITSHINWEISE Sicherheits- und Warnhinweise

Warnung: Zur Vermeidung von Feuer und

Stromschlag öffnen Sie nicht das

Gerätegehäuse. Es befinden sich keine vom

Verbraucher wartbaren Teile im Innern des

Gerätes. Wenden Sie sich mit Wartungs- und

Reparaturarbeiten stets an den autorisierten

Warnung: Zur Vermeidung von Feuer und

Stromschlag setzen Sie das Gerät nicht Regen

oder Feuchtigkeit aus.

Setzen Sie Netzteil und Gerät nicht Spritzwasser

oder Tropfwasser aus und stellen Sie keine mit

Wasser gefüllten Gegenstände (wie Vasen) auf

Schützen Sie das Gerät vor direkter

Sonneneinstrahlung und Hitze (Heizkörper,

Blockieren Sie nicht die Ventilationsöffnungen,

sie werden zur Belüftung benötigt. Stellen Sie

das Gerät nicht auf einem Kissen, Sofa oder

ähnlichen Flächen ab.

Stellen Sie das Gerät nicht auf einem unstabilen

Wagen, Aufsteller, Stativ, Tisch oder einer

Halterung ab. Es kann herunterfallen und

Verletzungen und Schäden verursachen.

Stellen Sie keine schweren oder scharfkantigen

Gegenstände auf dem Gerät ab.

Ziehen Sie nach der Benutzung den

Entsorgen Sie Batterien umweltgerecht.

WARNUNG: Übermäßiger Schalldruck von

Ohrhörern oder Kopfhörern kann zu

Achtung: Um Verletzungen vorzubeugen,

stellen Sie immer sicher, dass der

Fernseher mit dem kompletten Standfuß auf

der Mitte der Oberfläche steht.

VORSICHT: Bei elektrostatischer Aufladung

kann es zu Fehlfunktionen kommen und das

Gerät muss zurückgesetzt werden.

Dieses Symbol zeigt an, dass das Gerät nicht mit

dem Hausmüll entsorgt werden darf. Zur

Vermeidung von Gesundheits- und

Umweltschäden durch unkontrollierte

Entsorgung muss das Gerät recycelt werden.

Geben Sie das Gerät bitte an einer Sammelstelle

für Elektroaltgeräte ab oder wenden Sie sich an

DE-3 LCD-Fernseher mit LED-HintergrundbeleuchtungDim:515*320mm(不包括底座）

Dieser Fernseher wird mit Hochspannung

betrieben. Öffnen Sie nicht das Gerätegehäuse.

Wenden Sie sich mit Wartungs- und

Reparaturarbeiten stets an den autorisierten

Zur Vermeidung von Feuer und Stromschlag

setzen Sie das Gerät nicht Regen oder

Führen Sie keine Fremdkörper in das Gerät

ein, stoßen Sie es nicht stark an. Verschütten

Sie keine Flüssigkeiten auf Ihrem Fernseher.

Blockieren Sie nicht die

Ventilationsöffnungen, sie werden zur

Klemmen Sie das Netzkabel nicht unter dem

Stehen Sie nicht auf dem Fernseher, lehnen Sie

sich nicht gegen den Fernseher, stoßen Sie ihn

nicht an. Achten Sie auch besonders auf Kinder.

Der Fernseher kann schwere Verletzungen und

Schäden verursachen, wenn er umfällt.

Stellen Sie das Gerät nicht auf einem unstabilen

Wagen, Aufsteller, Stativ, Tisch oder einer

Halterung ab. Es kann herunterfallen und

Verletzungen und Schäden verursachen.

Bei längerer Nichtbenutzung des Fernsehers

ziehen Sie bitte das Netzkabel ab.

Wird der Fernseher eingebaut, so achten Sie bitte

auf die Mindestabstände. Hitzestau kann die

Lebensdauer Ihres Fernsehers verkürzen und ist

WARNHINWEISE Sicherheits- und Warnhinweise Mindestabstände De

LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-4INSTALLATION ACHTUNG * Stellen Sie den Fernseher vor direkter Sonneneinstrahlung geschützt auf. * Dunkelheit und Reflektionen auf dem Bildschirm können zu einer Überforderung der Augen führen. Weiche und indirekte Beleuchtung wird für komfortables Fernsehen empfohlen. * Lassen Sie auf der Rückseite des Fernsehers ausreichend Platz zur Ventilation. * Vermeiden Sie besonders warme Standorte, um einen Hitzestau im Gerät und vorzeitige Schäden zu vermeiden. * Decken Sie die Lüftungsöffnungen während des Betriebs nicht ab. Parameter

Ausstattungsmerkmale

4 NICAM 5 TimeShift3 HDMI- und SCART-AnschlussHohe Leuchtkraft, breiter Betrachtungswinkel2 Nutzbar als Fernseher oder PC-Monitor1 Bildschirm100-240V ~ 50/60Hz2x10WAnalog RGB (PC) x1; High-Definition Multimedia Interface (HDMI) x 2/ MHL x 1Komposit-eingang x 1PC Audio-eingang x1YPbPr x 1SCART x 139"CI x 1USB-Port x 1RF Co-Ax x 1Komposit-Videoeingang>=350YPbPr >=400Kopfhörerausgang x 1 KOAXIAL x 1 Machen Sie sich nicht an Bauteilen im Fernsehgerät oder an irgendwelchen anderen Einstellungssteuerungen zu schaffen, die nicht in diesem Handbuch beschrieben sind. Alle LED-Fernsehgeräte sind elektrische Hochspannungsgeräte.Wenn Sie Staub oder Wassertropfen von dem Bildschirm oder dem Gehäuse oder um die Knöpfe oder Anschlüsse herum abwischen, sollte das Stromkabel aus der Steckdose aus gesteckt sein.Wischen Sie das Fernsehgerät mit einem weichen, trockenen, staubfreien Tuch ab.Trennen Sie während Gewittern das Stromkabel und das Antennenkabel, um Schäden an Ihrem Fernsehgerät und anderen angeschlossenen Geräten zu vermeiden.Alle Reparaturen sollten nur von qualifiziertem Fernsehgeräte Servicepersonal durchgeführt werden. 02 Einleitung SpannungsversorgungAudio-AusgangsleistungAnschlüsseHorizontale Auflösung (TV-Zeilen)Einleitung 78W DE-5 LCD-Fernseher mit LED-Hintergrundbeleuchtung100-240V ~ 50/60Hz46" 100W 100-240V ~ 50/60Hz50" 120W Kanalspeicher 5000(DVB-S2), 510 (DTV), 100 (ATV)LNB (DVB-S2) x 1Unterstützte Auflösung

De LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-6 6

66.64DE-7 LCD-Fernseher mit LED-Hintergrundbeleuchtung

Montageanleitung für den Standfuß

1. Legen Sie den Fernseher mit dem Bildschirm

auf eine flache Arbeitsfläche. Legen Sie ein

Tuch unter, um den Bildschirm zu schützen.

Setzen Sie den Standfuß unten am Fernseher an.

2. Schrauben Sie den Standfuß von unten mit

der Schraube fest an.

HINWEISE ZUR INSTALLATION Stellen Sie den Fernseher vor direkter Sonneneinstrahlung geschützt auf. Dunkelheit und

Reflektionen auf dem Bildschirm können zu einer Überforderung der Augen führen. Weiche

und indirekte Beleuchtung wird für komfortables Fernsehen empfohlen.

Lassen Sie auf der Rückseite des Fernsehers ausreichend Platz zur Ventilation.

Hinweis: Der TV-Standfuß ist nicht schwenkbar.

Vermeiden Sie besonders warme Standorte, um einen Hitzestau im Gerät und vorzeitige

Schäden zu vermeiden.

EinleitungLCD-Fernseher mit LED-Hintergrundbeleuchtung DE-8

2.Schrauben Sie den Fernseher mit vier vorgesehenen Schrauben an eine VESA-Wandhalterung

(beides nicht mitgeliefert).

Dieser Fernseher kann wie folgt an der Wand montiert werden:

1.Legen Sie den Fernseher mit dem Bildschirm auf eine flache Arbeitsfläche.Legen Sie ein Tuch unter, um den

Bildschirm zu schützen.

TV-Anschlussfeld(39",50")

Sensor für Fernbedienung

1 SOURCEAlle Eingangsquellen anzeigen. MENU Hauptmenü anzeigen. 3

4 CH+/CH-Im TV-Modus schalten Sie mit CH+ oder CH- zwischen den Kanälen auf und ab.Im MENÜ wählen Sie mit CH+ oder CH- einen Menüpunkt. STANDBY 2 VOL+/VOL-Lautstärke einstellen. Im MENÜ stellen Sie den gewählten Menüpunkt ein. 5

Schaltet den Fernseher in den Standby-Betrieb.EingangEingangEingangEingang/AusgangEingangEingangEingangEingangEingangEingangEingangDE-9 LCD-Fernseher mit LED-HintergrundbeleuchtungSOURCE MENU CH+

TV-Anschlussfeld(46")

15 ANTENNE/Kabel Einleitung EingangEingangEingangEingang/AusgangEingangEingangEingangEingangEingangEingangEingangLNB INEingang

LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-10Einleitung

CVBS, DVD-Player oder anderes

Gerät mit YPbPr/YCbCr

CVBS, DVD-Player oder anderes

Gerät mit CVBS/S-Video

Anschließen des Haier Fernsehers(39",50")

RY W CAUTION RISK OF ELECTRIC SHOCK !

(COAXIAL) SCARTLNB IN DE-11 LCD-Fernseher mit LED-HintergrundbeleuchtungDe

CVBS, DVD-Player oder anderes

Gerät mit YPbPr/YCbCr

CVBS, DVD-Player oder anderes

Gerät mit CVBS/S-Video

Anschließen des Haier Fernsehers(46")

RY W R F VGA PC AUDIO COMMON INTERFACE(CI)HEADPHONEHDMI1(ARC)HDMI2/MHLUSBGRB RWVIDEO/Y Pb Pr L RDIGITAL AUDIO OUTPUT (COAXIAL)SCARTLNB IN LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-12Anschließen eines DVD-Players / Satellits / Kabel-Set-

Top-Box-Receivers / einer Spielkonsole / eines PCs oder

Es gibt mehrere Optionen zum Anschließen eines DVD-

Players / Satelliten- oder Kabel-Set-Top-Box-Receivers / einer

Spielkonsole / eines PCs oder Laptops an Ihren Fernseher.

Option 1 SCART Schließen Sie ein SCART-Kabel (nicht mitgeliefert) über

die SCART-Buchse des Fernsehers an den Kabel-DVD-Player,

Set-Top-Box-Receiver oder die Spielkonsole an.

Um das mit dem SCART-Kabel angeschlossene Gerät

auszuwählen, drücken Sie die SOURCE-Taste auf der

Fernbedienung und verwenden Sie die Tasten , um

SCART auszuwählen und die Taste OK zu drücken.

Hinweis: Der Fernseher wird standardmäßig zum SCART-

Anschluss, wenn der Fernseher eingeschaltet ist.

Option 2 HDMI Wenn das Gerät, mit dem Sie eine Verbindung herstellen

möchten, eingeschaltet ist, schalten Sie das Gerät zuerst aus.

Schließen Sie ein HDMI-Kabel (nicht mitgeliefert) über

die HDMI-Buchse des Fernsehers an den

DVD-Player, Kabel-Receiver oder die Spielkonsole

Schalten Sie das Gerät ein, das Sie soeben an den

Fernseher angeschlossen haben.

Um das mit dem HDMI-Kabel angeschlossene Gerät

auszuwählen, drücken Sie die SOURCE-Taste auf der

Fernbedienung und verwenden Sie die Tasten , um

HDMI auszuwählen und die Taste OK zu drücken.

Option 3 AV Audiovisuell

Stellen Sie sicher, dass sowohl der Fernseher als auch das

Gerät vor dem Anschließen ausgeschaltet sind.

Schließen Sie die AV-Kabel (nicht mitgeliefert) über die

Video- (gelb) und Audio- (weiß, rot) Buchsen des Fernsehers

an den DVD-Player oder die Spielkonsole usw. an.

Um das mit dem AV-Kabel angeschlossene Gerät

auszuwählen, drücken Sie die SOURCE-Taste auf der

Fernbedienung und verwenden Sie die Tasten , um AV

auszuwählen und die Taste OK zu drücken.

(Grün/Blau/Rot) + (Weiß/Rot)

Stellen Sie sicher, dass sowohl der Fernseher als auch das

Gerät vor dem Anschließen ausgeschaltet sind.

Schließen Sie die Kabel (nicht mitgeliefert) über die

COMPONENT-IN-Buchsen Y, Pb, Pr (grün, blau, rot) und L-

Audio-R (weiß, rot) des Fernsehers an den DVD-Player oder

die Spielkonsole usw. an.

Um das mit dem angeschlossene

Gerät auszuwählen, drücken Sie die SOURCE-Taste auf der

Fernbedienung und verwenden Sie die Tasten

auszuwählen und die Taste OK zu drücken.

Option 5 VGA (15pin Sub-D)

Schließen Sie ein VGA-Kabel (nicht mitgeliefert) über

die VGA-Buchse des Fernsehers an den PC / Laptop an.

Um den mit dem VGA-Kabel angeschlossenen PC /

Laptop auszuwählen, drücken Sie die SOURCE-Taste auf

der Fernbedienung und verwenden Sie die Tasten

um PC auszuwählen und die Taste OK zu drücken.

Hinweis: VGA dient nur zur Bildübertragung. Um den Ton

Ihres PC/Laptops zu übertragen, müssen Sie ein separates

Kabel vom PC-Audio (3,5mm Klinke) an die Kopfhörerbuchse

Ihres PC / Laptop (3,5mm Klinke) anschließen.

Option 6 USB Die meisten USB -Sticks und Digitalkameras sind mit

Ihrem Fernseher kompatibel und können direkt

angeschlossen werden.

Schließen Sie einen USB-Stick (nicht mitgeliefert) oder

ein USB-Kabel (nicht mitgeliefert) an den Fernseher an.

Um das an den Fernseher angeschlossene USB-Gerät

auszuwählen, drücken Sie die SOURCE-Taste auf der

Fernbedienung und verwenden Sie die Tasten ▼▲,um

USB auszuwählen und die Taste OK zu drücken.

Hinweis 1: Dieses Gerät ist kompatibel mit *.jpg- und *.mp3-

Dateien. Für andere Dateitypen kann keine Garantie

Hinweis 2: iPhones und iPods von Apple sind mit Ihrem

Fernseher nicht kompatibel.

Hinweis 3: Wenn Sie ein beliebiges Gerät an den USB-

Anschluss anschließen möchten, halten Sie die USB-

Kabellänge so kurz wie möglich.

KOPFHÖRERAUSGANG Option 8

Stecken Sie den Stecker des Kopfhörers in die

Kopfhörerbuchse des Fernsehers. Die

Fernsehlautsprecher sind jetzt stummgeschaltet.

Alternativ können Sie auch externe Lautsprecher bei

ist ein digitaler Audio-Anschluss, der verwendet

wird, um Audio-Geräte anzuschließen, zum Beispiel

Heimkinos und anderen digitalen HiFi-Systeme, über

kurze Entfernungen anzuschließen. Das Signal wird

entweder über ein Koaxialkabel oder mit Cinch-

Anschlüssen übertragen.

Stellen Sie sicher, dass sowohl der Fernseher als auch

das Gerät vor dem Anschließen ausgeschaltet sind.

Schließen Sie die AV-Kabel (nicht mitgeliefert) über

die -Buchse des Fernsehers an das Heimkino-

Soundsystem oder digitale HiFi-Anlage usw. an.

DIGITALER AUDIOAUSGANG (KOAXIAL)

Option 9 MHL Zum Anschluss von Geräten mit MHL-Funktion;

gleichzeitig als HDMI-Eingang zu verwenden.

Option 10 LNB EINGANG Schließen Sie das Satellitenkabel am LNB-Port auf der

Geräterückseite an.Anschließend schalten Sie das Gerät ein.

Drücken Sie SOURCE zum Aufrufen von DVB-S2 und starten

DE-13 LCD-Fernseher mit LED-HintergrundbeleuchtungDer Schacht Common Interface (CI) dient der

Aufnahme des Conditional Access Moduls (CAM)

und der SmartCard für Bezahlsender. Bitte

wenden Sie sich an Ihren Dienstanbieter für

weitere Informationen. Bitte beachten Sie, dass

CI-Module und SmartCards von uns nicht

COMMON INTERFACE Einleitung

Schalten Sie den Fernseher aus, bevor Sie das

Modul in den Common Interface Schacht

Setzen Sie zunächst das CI-Modul und dann die

SmartCard im CI-Schacht an der Seite des

Schalten Sie den Fernseher ein, die

nachstehende Meldung wird angezeigt, wenn

das CI-Modul erkannt wird. Warten Sie einen

Moment ab, bis die Karte aktiviert ist.

Drücken Sie MENU und dann ▲▼ zur Anzeige

der CI-Informationen.

Detaillierte Informationen zur benutzten CI-

Karte werden angezeigt.

Drücken Sie OK, um das Kartenmenü

aufzurufen. Finden Sie detaillierte Anleitungen

in der Bedienungsanleitung des Moduls.

Nach dem Abziehen des Moduls wird die

nachstehende Meldung angezeigt.

KANAL BILD TON ZEIT OPTIONSPERRENAutomatisches TuningATV Manuelles TuningProgramme bearbeitenSignalinformationenDTV Manuelles TuningSoftware-Aktualisierung (USB)CI Daten

OK OK ZURÜCK Bewegen OK MENU CI-Modul eingesteckt

LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-14

03 Fernbedienung Fernseher ein- oder ausschalten.(Ein/Aus)S.MODEKlangmodus wählen.P.MODEBildmodus wählen. 0-9 Kanalnummer oder Kennwort eingeben.Q.VIEWRückkehr zum vorherigen Kanal.SLEEPSleeptimer einstellen.VOL +/-Lautstärke einstellen.(Stumm)Ton ein- oder ausschalten.AUDIO(I/II)MONO, Nicam Stereo für ATV-Kanal wählen. Audiosprache für DTV-Kanal einstellen.SUBTITLEUntertitel ein- oder ausschalten.Liste der Favoritenkanäle öffnen. Im Videotextmodus Seite halten (nicht umblättern).SCREENBildformat wechseln.Bildschirmmenü anzeigen. Im Videotextmodus Index-Seite öffnen. Navigation im Bildschirmmenü.Auswahl bestätigen.OKZum vorherigen Bildschirm wechseln. Im Videotextmodus Mischmodus aufrufen.(Rücklauf)(Vorlauf)Suchlauf (vorwärts/rückwärts). Multimedia-Wiedergabe starten.Im Videotextmodus: Öffnen oder Schließen einer Videotextseite. MHL-Modus: Hauptmenü aufrufen, z. B. APPs.SOURCEListe der Eingangsquellen anzeigen.Starten des HDMI2/MHL-Modus. P Kanalwahl.Anzeige von Kanalinformationen.Videotextmodus: Ausgeblendeten Inhalt anzeigen.Kanalliste öffnen. Videotextmodus: Anzeigeposition wechseln (oben, unten, Vollbild).3D WORLDKeine 3D-Unterstützung bei diesen Modellen.Bildschirmmenü schließen. Im Videotextmodus Text verbergen. 16

26 Vorherige oder nächste Datei wählen.(vorherige)(nächste)Multimedia-Wiedergabe anhalten. GUIDE (REC)Aktuelles Programm im DTV-Modus aufzeichnen.Wiedergabe/Pause (Multimedia-Modus).(Wiedergabe/Pause) Batterien in die Fernbedienung einsetzen

1. Öffnen Sie das Batteriefach.

2. Setzen Sie 2 AAA 1,5-V-Batterien mit korrekter

Polarität ein, so wie im Batteriefach angezeigt.

3. Schließen Sie das Batteriefach wieder. Tauschen

Sie die Batterien aus, wenn die Reichweite der

Fernbedienung nachlässt.

1) Benutzen Sie Alkali-Batterien.

2) Bei längerer Nichtbenutzung oder wenn die

Batterien erschöpft sind, entnehmen Sie sie bitte

aus der Fernbedienung. Elektronische Programmzeitschrift im TV-Modus anzeigen. Videotext-Unterseite aufrufen.(Stopp) Taste Beschreibung

DE-15 LCD-Fernseher mit LED-HintergrundbeleuchtungE TEXT SEITE WÄHLEN UNTERSEITEN DIREKT AUFRUFEN INDEX SUB PAGE HOLD REVEAL Drücken Sie:

Sie haben folgende Funktion:

VIDEOTEXT Mit 0 bis 9 und den Navigationstasten aufwärts/abwärts rufen Sie die Seite

auf. Beispiel: Für Seite 120 geben Sie 1-2-0 ein. Die Nummer wird oben links

im Bild angezeigt. Zum Aufrufen einer neuen Seite geben Sie die

entsprechende Nummer ein. Ist die gewählte Seite nicht vorhanden, so

läuft die Seitenzahl weiter.

Die Farbtasten entsprechen den Farbmarkierungen unten auf der Seite

und dienen als Schnelltasten zum Aufrufen. Der farbige Bereich blinkt,

wenn die Seite noch nicht zur Verfügung steht.

Inhaltsverzeichnis aufrufen (gewöhnlich Seite 100).

Einige Seiten haben Unterseiten, die nacheinander angezeigt

werden. Mit dieser Taste blättern Sie um oder halten Sie die

Unterseite. Die Seitenzahl wird oben links im Bild angezeigt.

Mit dieser Taste halten Sie eine Seite, sie wird nicht umgeblättert.

Versteckte Informationen anzeigen oder verbergen (Spielauflösungen).

Mit dieser Taste rufen Sie den Videotext auf oder Sie verlassen ihn. Eine

Liste mit Menüpunkten wird angezeigt. Jede Seite hat eine 3-stellige

Nummer. Wird kein Videotext übertragen, so wird die Zahl 100 angezeigt,

ansonsten bleibt der Bildschirm leer (verlassen Sie diesen Kanal).

Videotext ist ein Informationssystem, das von einigen Sendern übertragen wird und wie eine

Zeitung aufgebaut ist. Hier haben Sie ebenfalls Untertitel für Hörgeschädigte

(Kabelnetzwerke, Satellitenkanäle usw.).

MIX Teletext, Programm und Bild gemeinsam anzeigen.

EXIT Den Teletext verlassen.

GRÖßE Schriftgröße und Anzeige umschalten. LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-16 DeDVB SuchmenüSuchart VollHäufigkeit 610000Netzwerk ID AutoSymbol(ks/s) Auto BEDIENUNGSHINWEISE

04 BEDIENUNGSHINWEISE Der Installationsmodus erscheint nur beim ersten Start des Fernsehers oder nach Zurücksetzen des Fernsehers auf Werkseinstellungen. Installation 1).Drücken Sie▲▼ die Tasten, um im Menü zu navigieren und die Einstellungen zu ändern. Drücken Sie die OK Taste, um die Auswahl zu bestätigen.Wählen Sie die gewünschte Sprache aus, in der das Menü angezeigt werden soll undwählen Sie zwischen Zuhause-Modus oder Laden-Modus Achtung: Das voreingestellte Passwort ist 0000. 2). Drücken Sie▲▼die Tasten,um DVB-T/DVB-C/ auszuwählen und drücken Sie dann die OK Taste, um zu bestätigen. DVB-S2 a. Wenn Sie DVB-T ausgewählt haben, wählen Sie im nächsten Schritt den Tuning Typ und das Land aus und drücken Sie dann die OK Taste, um mit dem Suchlauf zu beginnen.b. Wenn Sie DVB-C ausgewählt haben, konfigurieren Sie im nächsten Schritt das DVB-C System, wie Such-Typ, Frequenz, Netzwerk ID, Symbol (KS/S) und drücken Sie dann die OK Taste. Wählen Sie im Anschluss den Tuning Typ und Ihr Land aus. (DTV (digital) / ATV (analog))Bestätigen Sie mit OK, um mit dem Suchlauf zu beginnen. Bitte wählen Sie eine OSD Sprache aus OK EnglischFranzösischItalienischSpanischDeutsch Passwort

Bitte geben Sie das alte Passwort ein

Bitte geben Sie das neue Passwort ein

Bestätigen Sie das neue Passwort

Norwegen Tuning typ Portugal Zuhause-Modus oder Laden-ModusBeim ersten Einschalten des Geräts wird das Ersteinstellungsmenü angezeigt. Nach dem Einstellen der Bildschirmsprache wählen Sie zwischen „ “ und Laden-Modus„ “. Wird das Einstellungsmenü angezeigt und Zuhause-Modus „ “ ist markiert, so drücken Sie◀▶◄Zuhause-Modus ► zum Einstellen und „OK“ zum Aufrufen des Menüs.Wählen Sie die Betriebsart. Der Laden-Modus ist nur für den Verkaufsraum gedacht. Zuhause-Modus Bei Auswahl von „ “ wird das folgende Laden-ModusMenü angezeigt.Sind Sie sicher, Sie möchten den Laden-Modus aktivieren?

OK Abbrechen Wählen Sie „OK“, um das nächste Menü aufzurufen.Im Zuhause-Modus hat das Gerät den höchsten Energieverbrauch. Weiter?

OK Abbrechen Wählen Sie „Abbrechen“, um in das Ersteinstellungsmenüzurückzukehren; “ bleibt markiert. Mit „Zuhause-ModusAuswahl gelangen Sie in das nächste Menü, hier wählen Sie das Land.DE-17 LCD-Fernseher mit LED-Hintergrundbeleuchtung Laden-Modus

DVB AUSWAHLART DVB-S26) Beenden Sie die Installation indem Sie mit OK auf

Ihrer Fernbedienung bestätigen.

4). Im Tuning Typ Menü drücken Sie die Tasten , um

ATV, DTV oder DTV + ATV auszuwählen. Drücken Sie die

Taste und drücken Sie dann die Tasten , um

das Land auszuwählen in welchem das Fernsehgerät

betrieben wird. Drücken Sie die OK Taste, um die Auswahl

BEDIENUNGSHINWEISE Kanal einstellen

Daten : 0 Programm(e) Herzlichen Glückwunsch!Die Erstinstallation ist erfolgreich abgeschlossen.Viel Freude mit Ihrem Haier TVDrücken Sie OK zum Beenden 1. 1) Automatischer Kanalsuchlauf (DVB-T)

1). Drücken Sie die MENU Taste und drücken Sie

anschließend die ▲▼ Tasten um das Menü KANAL

auszuwählen und drücken die OK Taste. Sie

▲▼ Tasten, um den Automatischen

Suchlauf auszuwählen und drücken die OK Taste.Sie

KANAL BILD TON ZEIT OPTIONSPERRENAutomatisches TuningATV Manuelles TuningProgramme bearbeitenSignalinformationenDTV Manuelles TuningSoftware-Aktualisierung (USB)CI Daten

OK OK ZURÜCK Bewegen OK MENU LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-18

5). Dies kann Der Kanalsuchlauf beginnt.

dauern. In der Anzeige sehen Sie den Fortschritt und die

Anzahl der gefundenen Kanäle.

6. Wenn Sie den ATV-Suchlauf überspringen möchten,

drücken Sie die MENU Taste, um den Suchlauf während des

Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird

angezeigt, drücken Sie die Taste, um OK auszuwählen.

Gehen Sie dann direkt weiter zum DTV-Suchlauf. Sie

können den Schritt wiederholen, wenn Sie auch den DTV-

Suchlauf überspringen möchten. Eine

Installationserinnerung wird angezeigt, wenn Sie das

nächste Mal Ihr Fernsehgerät einschalten.

7. Nachdem der Suchlauf abgeschlossen ist, werden die

Kanäle in einer Reihenfolge angeordnet. vorab festgelegten

Wenn Sie Kanäle überspringen möchten, ändern Sie die

Reihenfolge oder nennen Sie die Kanäle

um, unter Kanalmenü "Programme bearbeiten".

3). Wählen Sie DVB-T aus und bestätigen Sie mit OK.

3). Kanalsuchlauf beginnt. Dies kann

dauern. In der Anzeige sehen Sie den

Fortschritt und die Anzahl der gefundenen Kanäle.

4). Wenn Sie den ATV-Suchlauf überspringen

möchten, drücken Sie die MENU Taste, um den

Suchlauf während des Vorgangs zu unterbrechen. Ein

Pop-Up Fenster wird angezeigt, drücken Sie die

Taste, um OK auszuwählen. Gehen Sie dann direkt

weiter zum DTV-Suchlauf. Sie können den Schritt

wiederholen, wenn Sie auch den DTV-Suchlauf

überspringen möchten. Eine Installationserinnerung

wird angezeigt, wenn Sie das nächste Mal Ihr

Fernsehgerät einschalten.

5). Nachdem der Suchlauf abgeschlossen ist, werden

die Kanäle in einer Reihenfolge vorab festgelegten

angeordnet. Wenn Sie Kanäle überspringen möchten,

ändern Reihenfolge oder Sie die nennen Sie die

Kanäle um, unter Kanalmenü "Programme bearbeiten".

c. Bei Auswahl von DVB-S2 wird die voreingestellte

DVB-S2 Kanalliste geladen oder es kann mit einer

neuen Kanalsuche begonnen werden.

DVB AUSWAHLART DVB-S22). Drücken Sie die Tasten, um den Automatischen

Suchlauf auszuwählen und drücken die OK Taste.Sie

3).Wählen Sie DVB-C aus und bestätigen Sie mit OK.

4).Drücken Sie die Tasten , um den Such-Typ,

Frequenz, Netzwerk ID und Symbol (Ks/S)

auszuwählen und drücken Sie die OK Taste zum

5).Im Tuning Typ Menü drücken Sie die Tasten◀▶,

um ATV, DTV oder DTV + ATV auszuwählen.

Drücken Sie die Taste und drücken Sie dann die

Tasten ◀▶▼▲, um das Land auszuwählen in

welchem das Fernsehgerät betrieben wird.

Drücken Sie die OK Taste, um die Auswahl zu

KANAL BILD TON ZEIT OPTIONSPERRENAutomatisches TuningATV Manuelles TuningProgramme bearbeitenSignalinformationenCADTV Manuelles TuningSoftware-Aktualisierung (USB)CI Daten

DE-19 LCD-Fernseher mit LED-Hintergrundbeleuchtung

8).Nachdem der Suchlauf abgeschlossen ist, werden die

Kanäle in einer Reihenfolge angeordnet. vorab festgelegten

Wenn Sie Kanäle überspringen möchten, ändern Sie die

Reihenfolge oder nennen Sie die Kanäle um,

unter Kanalmenü "Programme bearbeiten".

6). Der Kanalsuchlauf beginnt. Dies kann

dauern. In der Anzeige sehen Sie den

Fortschritt und die Anzahl der gefundenen Kanäle.

7).Wenn Sie den ATV-Suchlauf überspringen möchten,

drücken Sie die MENU Taste, um den Suchlauf während

des Vorgangs zu unterbrechen. Ein Pop-Up Fenster wird

angezeigt, drücken Sie die Taste, um OK auszuwählen.

Gehen Sie dann direkt weiter zum DTV-Suchlauf. Sie

können den Schritt wiederholen, wenn Sie auch den

DTV-Suchlauf überspringen möchten. Eine

Installationserinnerung wird angezeigt, wenn Sie das

nächste Mal Ihr Fernsehgerät einschalten.

Daten : 0 Programm(e)

Alle Kanäle inklusive ATV, DTV und Radio können

gleichzeitig durchsucht werden, wenn der Such-Typ

Alle gespeicherten Kanäle gehen nach dem

automatischen Suchlauf verloren.

Nach dem automatischen Suchlauf, springt der Kanal

zum ersten DTV-Kanal.

1.3 Automatischer Kanalsuchlauf (DVB-S2)

1)Drücken Sie MENU und dann ▼▲ zur Auswahl des

Menüs Kanal, dann drücken Sie OK.

2)Die Tasten ▼▲drücken, um die Auto. Feineinstellung

auszuwählen und danach mit der Taste OK bestätigen.

3)Zur Auswahl von DVB-T/DVB-C/DVB-S2 die Tasten

▼▲ drücken. DVB-S2 auswählen und danach mit

4)Drücke Sie auf BLAU um die Suche nach neuen

Kanälen zu starten. Wenn Sie die Kanalsuche

überspringen möchten, drücken Sie die Taste Exit;

eine vordefinierte Kanalliste wird geladen.

1.2 ) Automatischer Kanalsuchlauf (DVB-C)

1). Drücken Sie die MENU Taste und drücken Sie

anschließend die Tasten um das Menü Kanal

auszuwählen und drücken die OK Taste. Sie

▲▼ Tasten, um den DTV Manuellen

Suchlauf auszuwählen und bestätigen Sie mit OK.

1). Drücken Sie die MENU Taste und drücken Sie

anschließend die Tasten um das Menü KANAL

auszuwählen und drücken die OK Taste.Sie

3). Der Bildschirm für den CADTV Manuallen Suchlauf wird

angezeigt. Drücken Sie die Tasten

4). Drücken Sie die Taste MENU, um zum Hauptmenü

5). Drücken Sie die Taste EXIT, um das Menü zu verlassen.

2. 2) DTV Manueller Kanalsuchlauf (DVB-C)

1). Drücken Sie die MENU-Taste und drücken Sie dann die

Tasten um, das Menü KANAL auszuwählen und drücken

2). Drücken Sie die Tasten, um den CADTV Manuellen

Suchlauf auszuwählen und bestätigen Sie mit OK.

auszuwählen (Frequenz, Symbol (Ks/S), QAM Type QAM16)

und drücken die OK Taste, um die Suche nach Sie diesem

Kanal zu starten. Wenn das Signal gefunden wurde,

wird das Bild und die Signalstärke auf dem Bildschirm

BEDIENUNGSHINWEISE CADTV Manuelles TuningHäufigkeit 490000Symbol(ks/s) 6875 QAM Typ QAM16 KEIN SIGNAL Schlecht Normal Gut

4). Drücken Sie die Taste MENU, um zum Hauptmenü

5). Drücken Sie die Taste EXIT, um das Menü zu verlassen.

3). Der DTV Bildschirm für den manuellen Suchlauf wird

angezeigt. Drücken Sie die Tasten, um den

gewünschten UHF Kanal auszuwählen und drücken Sie

die OK Taste, um mit der Suche nach diesem Kanal

zu beginnen. Wenn das Signal gefunden wurde, wird das

Bild und die Signalstärke auf dem Bildschrim angezeigt.

DTV Manuelles Tuning

VHF CH D Drücken Sie OK für den Suchlauf

KANAL BILD TON ZEIT OPTIONSPERRENAutomatisches TuningATV Manuelles TuningProgramme bearbeitenSignalinformationenDTV Manuelles TuningSoftware-Aktualisierung (USB)CI Daten

OK OK ZURÜCK Bewegen OK MENU LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-20

KANAL BILD TON ZEIT OPTIONSPERRENAutomatisches TuningATV Manuelles TuningProgramme bearbeitenSignalinformationenCADTV Manuelles TuningSoftware-Aktualisierung (USB)CI Daten

3.1Erste Installation

Drücken Sie SOURCE zum Anzeigen aller

Signalquellen, dann wählen Sie mit den Pfeiltasten

DVB-S2 und drücken Sie OK zur Bestätigung. Die

Kanalliste für ASTRA ist bereits installiert. Sie können

Möchten Sie andere Satelliten auswählen, folgen

Sie bitte der Anleitung unter dem Punkt

Systemeinstellungen.

Haben Sie mehr als einen Satelliten eingestellt, so

müssen Sie ihn auf den korrekten DiSEqC-LNB für Ihre

Satelliteninstallation einstellen.

Hier nehmen Sie die Einstellungen für die Satelliten vor.

Satellitenliste: Drücken Sie ▼/▲ zur Auswahl eines

Satelliten, dessen Einstellungen rechts angezeigt

LNB-Typ: ◄/►/OK drücken und es wird eine Liste der

LNB-Typen, die als Frequenzen des Lokaloszillators

dargestellt werden, angezeigt. Sie können die

Frequenz auch in Benutzer Single oder Benutzer Dual

unten in der Liste eingeben.

LNB-Versorgung: Drücken Sie ◄/►, um LNB-

Versorgung einzustellen.

22K: Drücken Sie ◄/► zum Ein- oder Ausschalten von

22K; Einstellung auf Auto, wenn der LNB-Typ dualer

lokaler Oszillator ist.BEDIENUNGSHINWEISE Toneburst: Toneburst aktivieren oder deaktivieren.

Wählen Sie den korrekten Port (bis zu 4) für den LNB.

Wählen Sie den korrekten Port (bis zu 16) für den LNB.

Drücken Sie die Pfeiltaste LINKS/RECHTS zur Auswahl von DiSEqC1.2 oder DiSEqC1.3.

Drücken Sie OK zum Aufrufen des Menüs zum Einstellen der Position.

Bewegen Sie den Motor zum Arretieren des Signals.

Bewegen Sie den Motor entsprechend Standort und Satellitenpositionen.

Wählen Sie DiSEqC und drücken Sie OK zum Aufrufen des Menüs.

Drücken Sie die Pfeiltaste LINKS/RECHTS zur Bewegung in West/Ost-Richtung.

Der Motor stoppt automatisch, wenn das Signal arretiert ist.

Drücken Sie die Pfeiltasten LINKS/RECHTS zur Bewegung in West/Ost-Richtung.

Der Motor bewegt sich solange, bis Sie die Pfeiltasten loslassen.

Drücken Sie die Pfeiltaste LINKS/RECHTS für nur eine schrittweise Bewegung.

Aktuelle Position des Motors speichern.

Drücken Sie die Pfeiltaste LINKS/RECHTS, um zur gespeicherten Position zu gehen.

Alle Positionen zurückstellen.

Zu X gehen: Zur Position gehen, die für den Standort und die Satellitenpositionen berechnet wurde.

3.2.1 Satelliteneinstellungen

Satelliten hinzufügen:ROT drücken, um einen neuen Satelliten hinzuzufügen. Dazu müssen Sie einen

eindeutigen Längengrad eingeben und mit der Bildschirmtastatur den Namen des Satelliten bearbeiten.

Satelliten bearbeiten:GRÜN drücken und den ausgerichteten Satelliten bearbeiten.

Satelliten löschen:GELB drücken und den Ausgerichteten löschen.

GUIDE drücken und es wird die Liste der Transponder des ausgerichteten Satelliten angezeigt. Um wieder zur

Satellitenliste zurückzukehren, können Sie GUIDE drücken.

Transponder hinzufügen:Um einen neuen Transponder hinzuzufügen, drücken Sie auf ROT. Ein bestehender

Transponder kann nicht unter dem gleichen Satelliten gespeichert werden.

Transponder bearbeiten:Um den ausgerichteten Transponder zu bearbeiten, drücken Sie auf GRÜN. Ein

bestehender Transponder kann nicht unter dem gleichen Satelliten gespeichert werden.

Transponder löschen:UM den ausgerichteten Transponder zu löschen, drücken Sie GELB. Mit OK bestätigen.

Suche nach einem einzelnen Transponder:BLAU drücken und es wird das Menü„Scan-Einstellungen“

aufgerufen. Nach der Konfiguration der Einstellungen drücken Sie OK, um die Suche zu starten.

Suche nach mehreren Transpondern:OK drücken, um die Transponder mit „√ “ auszuwählen, danach BLAU

drücken, um das Menü der Scan-Einstellungen aufzurufen. Nach der Konfiguration der Einstellungen drücken Sie

OK, um die Suche nach mehreren Transpondern zu starten.

Suche nach einem einzelnen Satelliten:

BLAU drücken, um das Menü„Scan-Einstellungen“ aufzurufen.

Suchmodus: Drücken Sie ◄/► zur Auswahl des Standards zum Scannen der eingebauten Standard-

Transponder, Blinder Scan und Netzwerk, die mit NIT eingeschaltet gescannt werden.

Verschlüsselt: Drücken Sie ◄/► zur Auswahl von Alle Kanäle oder Frei empfangbare Kanäle;

Servicetyp: Drücken Sie ◄/► zur Auswahl von ALLE, DTV oder Radio. OK drücken, um mit den oben angeführten

Einstellungen einen Scan durchzuführen.

Suche nach mehreren Satelliten:

OK drücken, um Satelliten mit „√“ auszuwählen, danach BLAU drücken, um das Menü Scan-Einstellungen

aufzurufen. Nachdem Einzelsatelliten-Scans konfiguriert wurden, drücken Sie OK und beginnen mit dem Scan

mehrerer Satelliten.

DE-21 LCD-Fernseher mit LED-HintergrundbeleuchtungBEDIENUNGSHINWEISE LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-22 De

3.3 Kanalbearbeitung

Zum Bearbeiten der Kanäle (Überspringen, Favoriten, Verschieben oder Löschen) rufen Sie das

Kanalbearbeitungsmenü auf.

Fernseh- oder Radiokanal löschen

Programmwahl und danach die Schaltfläche ROT drücken, um den Kanal zu löschen.

Fernseh- oder Radiokanal verschieben

Das bevorzugte Programm auswählen, danach die Schaltfläche GELB drücken. Drücken Sie ◄/►, um den Kanal

zu verschieben. Nochmals GELB drücken, um zu bestätigen.

Fernseh- oder Radiokanal überspringen

Das zu überspringende Programm auswählen und auf die Schaltfläche BLAU drücken. Das Symbol zum

Überspringen wird angezeigt. Der Kanal wird entsprechend markiert.

Programme als Favoriten festlegen

Für die Programmwahl

▼/▲ drücken, danach die Schaltfläche FAV betätigen, das Symbol wird auf der

rechten Seite angezeigt.Zum Löschen des Kanals in der Favoritenliste drücken Sie FAV, damit erlischt das Symbol.

3.4 Signalinformationen

Signalqualität und Signalstärke des gewählten Kanals werden angezeigt.

3.5 CI-Informationen

Informationen zur CI-Karte des Fernsehers werden angezeigt.

3.6 EPG (elektronische Programmzeitschrift)

EPG ist ein Programmführer, der geplante Programme je Kanal für sieben Tage anzeigt.

Um auf den EPG zuzugreifen, auf der Fernbedienung die Schaltfläche GUIDE betätigen. Eine Liste der aktuellen

Programme wird angezeigt.

Wählen Sie „Program Guide“ und drücken Sie ◄/►, um zwischen Zeit und Kanal umzuschalten.

▼/▲ wählen Sie das gewünschte Programm.

Zeit: Ein Überblick der Sendungen des gewählten Tages wird angezeigt.

-Wählen Sie „Date / Timer“ und drücken Sie ◄/►, um das Datum zu ändern.

Kanal: Ein Überblick der Sendungen des gewählten Kanals am zuvor gewählten Datum wird angezeigt.

-Wählen Sie die Programmanzeige und drücken Sie ◄/► zum Umschalten des Kanals.

Erinnerung: Mit der BLAUEN Taste rufen Sie das Erinnerungsmenü auf. Drücken Sie OK zur Bestätigung.

Die Einstellungen werden in Ihrer Planungsliste gespeichert.

Aufnahme: Um die Aufnahmeeinstellungen zu öffnen, auf die Schaltfläche ROT drücken. Drücken Sie OK zur

Die Einstellungen werden in Ihrer Planungsliste gespeichert.

INFO: Um die Informationen über die ausgewählte Übertragung zu öffnen, die Schaltfläche GRÜN betätigen.

Planung: Um die Programmliste aus Ihren Aufzeichnungen und Erinnerungseinstellungen zu öffnen, die

Schaltfläche GELB betätigen.

Mit der Schaltfläche „ROT“ können die ausgewählten Elemente gelöscht werden.

4) ATV Manueller Kanalsuchlauf: Stellen Sie das Tonsystem zur Suche nach Analogkanälen dann nehmen Sie die Feinabstimmung vor und speichern Sie den gewählten Kanal. ein, ATV Manuelles TuningSpeichern unter 1System BGAktuell CH 1SucheFeinabstimmungHäufigkeit 424.25 MHzSpeichern MENUDrücken Sie die rote Videotexttaste zum Speichern eines manuell gesuchten Kanals. BITTE BEACHTEN SIE:

5). Kanal bearbeiten:

Umbenennen Sie können nur ATV-Kanäle umbenennen. umzubenennen.Drücken Sie▲▼zur Auswahl der Schriftzeichen. Drücken Sie◀▶,um zu navigieren. Drücken Sie MENU, um die Bearbeitung

zu beenden und drücken Sie EXIT, um das Menü zu verlassen. Bitte beachten Sie: ATV-Kanäle können bis zu 5 Schriftzeichen haben. Navigieren Sie zu dem gewünschten Kanal und drücken Sie die grüne Taste, um den Kanal Sie können Kanäle löschen, umbenennen, verschieben,überspringen und als Favoriten hinterlegen. Löschen

Drücken Sie die rote Taste zum Löschen eines Kanals.KANAL BILD TON ZEIT OPTIONSPERRENSoundmodusAutomatische LautstärkenregelungSurroundklangBalanceStandardMusikTheaterSportBenutzere...COAXIAL MODEAD Schalter 3.TONMENÜ

Das dritte Menü ist das Tonmenü (SOUND).

Hier stellen Sie die Klangeffekte wie Höhen, Bässe, Balance

Automatische Lautstärkenregelung (Auto Volume) steht

Ihnen nur zur Verfügung, wenn die Lautstärke des

Eingangssignals zu hoch oder das Signal verzerrt ist.

Das vierte Menü ist das Zeitmenü (TIME). Hier stellen Sie

Uhrzeit, Ein- und Ausschaltzeit, SleepTimer usw. ein.

OK ZURÜCK Bewegen OK MENU BEDIENUNGSHINWEISE Mit den Navigationstasten wählen Sie den zu

verschiebenden Kanal, dann drücken Sie die gelbe

Taste. Mit den Navigationstasten verschieben Sie den

Kanal, mit OK bestätigen Sie die neue Position.

Drücken Sie zur Auswahl des Kanals und drücken Sie

die blaue Taste, um diesen Kanal zu überspringen. Rechts

vom Kanal wird angezeigt. Zur Anzeige des

übersprungenen Kanals drücken Sie zunächst wieder die

blaue Taste, um die Funktion aufzuheben. Das Symbol

Drücken Sie zur Auswahl des Kanals und drücken Sie

FAV, damit wird rechts vom Kanal das Symbol angezeigt.

Zur Auswahl eines Favoritenkanals drücken Sie FAV. Zum

Löschen des Kanals in der Favoritenliste drücken Sie FAV,

damit erlischt das Symbol .

Drücken Sie FAV zum Aufrufen Ihrer Favoritenliste.

Farbtemperatur Medium

MENU MENU KANAL BILD TON ZEIT OPTION SPERREN Bildmodus

Bildseitenverhältnis

Eco SanftAnwenderStandard 6). CI-Informationen (optional)

In diesem Menüpunkt können Sie nähere Informationen

Ihrer CI-Karte abrufen.

Das zweite Menü ist das Bildmenü (PICTURE). Hier stellen

Sie Kontrast, Helligkeit usw. ein.

Mit OK bestätigen Sie Ihre Einstellung.

OK ZURÜCK Bewegen OK MENU

1). Tint (Hautfarbe) haben Sie nur für das NTSC-System.

2). Ihnen stehen vier Farbtemperaturen (Color

Temperature) zur Verfügung: mittel (medium) ,warm, kühl

(cool) und benutzerdefiniert (user).

3). Die Option Bildschirm (Screen) steht Ihnen nur im PC-

Modus zur Verfügung, hier stellen Sie die horizontale und

vertikale Position, Größe und Phase ein.

DE-23 LCD-Fernseher mit LED-Hintergrundbeleuchtung

KANAL BILD TON ZEIT OPTION SPERREN OSD SpracheinstellungUntertitel-SprachePVR DateisystemWerkseinstellungen wiederherstellen Automatische Abschaltung (4 Std.) Zuhause/Geschäfts-Modus DCR HDMI CECAudiosprachen

OK OK ZURÜCK Bewegen OK MENU KANAL BILD TON ZEIT OPTIONSPERRENUhrAusschaltzeitSleep-TimerAutomatischer RuhemodusZeitzoneEinschaltzeit

OK Bei Auto Sleep schaltet sich der Fernseher nach 15 Minuten

automatisch ab, sofern kein Signal eingeht.

Die Uhrzeit kann über den DTV-Kanal automatisch

Das fünfte Menü ist das Einstellungsmenü (OPTION). Hier stellen

Sie die , Audio- und Untertitelsprache

OSD Spracheinstellung VIVID26/Jan. 11:401 TV3Club/Super3-Naturalmen..Keine InformationKeine InformationProgrammführerListeAufnehmen INFO Erinnerung ZEIT 2 3/243 TVC HD OK INDEX Das Standardpasswort lautet 0000. Sollten Sie Ihr Passwort

einmal vergessen, so benutzen Sie das Superpasswort 9443.

Kanal blockieren (Block Program): Drücken Sie ▲▼ zur Auswahl des Kanals, dann drücken Sie die grüne Taste zur

Blockierung. Zum Entsperren rufen Sie das Hauptmenü auf,

geben Sie das Passwort ein und drücken Sie die grüne Taste

Kindersicherung (Parental Guidance): Drücken Sie zur

Auswahl der Bewertungsstufe.

7.EPG-Menü (Elektronische Programmzeitschrift) Das EPG-Menü dient der Anzeige der Programmvorschau für DTV- und Radiokanäle des Tages. Zum Aufrufen des EPG-

Menüs die GUIDE-Taste drücken. Es erscheint das folgende

Mit wählen Sie den Kanal, Drücken Sie INFO, um die

Drücken Sie die gelbe Taste, um die Planungsliste

(Schedule) anzuzeigen, drücken Sie zur Auswahl der

Liste und drücken Sie die rote Taste zum Löschen der

Planung 1. Wenn nach 4 Stunden nach dem Einschalten an dem TV Gerät keine Änderungen vorgenommen wurden, d.h. es wurde kein Kanal gewechselt oder keine Lautstärke geregelt, schaltet sich das Gerät automatisch in den Ruhemodus.Ein Informations-Fenster erscheint auf dem Bildschirm.Nach 150 Sekunden schaltet das Fernsehgerät automatisch in den Ruhemodus um. Um das automatische Abschalten zu verhindern, drücken Sie irgendeine Taste auf der Fernbedienung.2. Um die automatische Abschaltung zu deaktivieren, wählen Sie die Automatische Abschaltung (4h) im Optionsmenü aus und drücken Sie die OK Taste. Eine Info-Nachricht erscheint „Are you sure you want to enable automatic powerdown?” (Sind Sie sicher, dass die automatische Abschaltung aktiviert sein soll?) Drücken Sie auf die rechte Pfeiltaste und wählen Sie Nein (NO) aus. Der TV Bildschirm kehrt zum Optionsmenü zurück und die Option automatisches Abschalten (4h) wird angezeigt.Automatische Abschaltung (4h) AUSAutomatic power-down(4H) OFFUm zum automatischen Abschalten nach 4 Stunden zurückzukehren, wiederholen Sie den oben beschriebenen Vorgang, nur dass Sie die linke Pfeiltaste drücken, um JA (YES) auszuwählen.Im Menü PVR-Dateisystem (PVR File System) stellen Sie das USB-Laufwerk für die PVR-Aufnahme ein. BITTE BEACHTEN SIE:

Größe der Zeitverschiebung

Festplatte auswählen C:

PVR Dateisystem prüfen Start

Freie Aufzeichnungsgrenze 6 Hr.

OK MENU Liste 04:55 28th Apr. Löschen

Programmtitel Kanalbezeichnung

BEDIENUNGSHINWEISE Sekunden bis zur automatischen Abschaltung

Bitte drücken Sie eine beliebige Taste zum Abbrechen

Das sechste Menü ist das Sperrmenü (LOCK). Hier sperren

Sie das System, stellen Sie das Passwort ein, blockieren Sie

Programme und stellen Sie die Kindersicherung ein. Nach

Aktivierung der Sperre können Sie den Kanal nicht mehr

Mit Zurücksetzen auf Werkseinstellung (Restore Factory

Default) werden alle Kanäle und das Passwort gelöscht.

KANAL BILD TON ZEIT OPTIONSPERRENSperrsystemProgramm sperrenKindersicherungPasswor t einrichten

OK OK ZURÜCK Bewegen OK MENU LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-24

De 1 TV337 Minute11 StundeJan. Monat26 DatumEinmal MODUSErinnerungZURÜCK OK

Drücken Sie die rote Taste, um die Aufnahme des

Programms einzustellen.

Drücken Sie die blaue Taste und stellen Sie eine

Erinnerungszeit ein. Der Fernseher schaltet dann

automatisch auf das gewählte Programm um.

ErinnerungKANAL BILD TON ZEIT OPTIONSPERRENOSD SpracheinstellungUntertitel-SprachePVR DateisystemWerkseinstellungen wiederherstellen Automatische Abschaltung (4 Std.) Zuhause/Geschäfts-Modus DCR HDMI CECAudiosprachen OK OK ZURÜCK Bewegen OK MENU Prüfe PVR-Dateisystem (Check PVR File System): Vergewissern

Sie sich, dass das PVR-Dateisystem richtig konfiguriert ist.

Laufwerk wählen (Select Disk): Wählen Sie das Laufwerk

1.Vorbereitung der Aufnahme

Die Aufnahme- und Time-Shift-Funktion funktionieren

nur bei digitalem Fernsehempfang (DVB-T, -C oder S2).

Rufen Sie im Optionsmenü PVR-Dateisystem (PVR File

System) auf, hier wählen Sie „Prüfe PVR-Dateisystem“

(Check PVR File System). Drücken Sie OK, bis „Prüfung

läuft“ (Checking) zu „Prüfung erfolgreich“ (Success)

Bitte beachten Sie: Überprüfen Sie den Punkt

Geschwindigkeit (Speed). Bei Einstellung auf „HD Support“ steht Ihnen das USB-Speichermedium für

TimeShift und Aufnahme zur Verfügung. Anderenfalls

formatieren Sie bitte das Gerät. Das „Freie

Aufnahmelimit“ (Free Record Limit) ist standardgemäß

auf 6 Stunden eingestellt, sofern die Speicherkapazität

ausreichend ist. Anderenfalls ist die Aufnahmezeit

kürzer. Während der Überprüfung gemäß „Prüfe PVR-

Dateisystem“ (Check PVR File System) drücken Sie bitte

keine weiteren Tasten.

Die Eingaben müssen im TV PVR System vorgenommen

werden. Es kann nur auf demselben Fernsehgerät

abgespielt werden und nicht auf irgendeinem anderen

Gerät (Computer, DVD, usw.),, das nicht mit dem .TS-

Datei Format kompatibel ist.

Bitte beachten Sie, das Fernsehgerät wird Sie für die

Aufnahme auffordern, das angeschlossene USB-Gerät

vorher zu formatieren, um die Aufzeichnung

abspeichern zu können.

WARNUNG WENN SIE FORMATIEREN GEHEN DIE DATEIEN UND INFORMATIONEN, DIE AUF DEM EXTERNEN USB GERÄT GESPEICHERT SIND, VERLOREN.

AUF DEM GERÄT SPEICHERN.

Das USB Dateisystem begrenzt die Größe der

Dateisystem NTFS bis zu 2TB FAT32 mit bis zu 192GB FAT16 mit bis zu 2GB Rufen Sie das PVR-Dateisystem wie unten beschrieben

vom Einstellungsmenü aus auf.

BEDIENUNGSHINWEISE USB Festplatte

Größe der Zeitverschiebung

Festplatte auswählen C:

PVR Dateisystem prüfen Start

Freie Aufzeichnungsgrenze 6 Hr.

OK MENU Festplatte auswählen

OK PVR Dateisystemtyp Hi Speed FS PVR Dateisystemgröße All

OK PVR Dateisystemtyp FAT32

OK OK ZURÜCK Bewegen OK MENU DE-25 LCD-Fernseher mit LED-HintergrundbeleuchtungNach Beendigung der Formatierung erhalten Sie

2.Programm aufzeichnen

3.Aufnahme wiedergeben

(Wir empfehlen, das Gerät mit „High Speed FS“

zu formatieren, wodurch sich die Aufnahme beschleunigt.)

Bei Auswahl von „Hi Speed FS“ können Sie die

TimeShift-Größe einstellen:

Während der DTV/ -Wiedergabe wählen Sie den DVB-S2

gewünschten Kanal, dann drücken Sie „ Aufnahme“

(Record) zur Anzeige des Aufnahmemenüs. Drücken Sie

erneut „ Aufnahme“ (Record). Das Aufnahmemenü

erlischt und „REC“ wird oben links im Bild angezeigt. Das

Symbol erlischt, nachdem Sie die Stopptaste drücken

und damit die Aufnahme stoppen.

Das auf dem USB-Gerät aufgezeichnete Programm wird

im Ordner „_MSTPVR” auf dem Gerät gespeichert.

1. Die USB-Speichergröße kann zwischen 128MB und

500GB liegen, aber für den praktischen Gebrauch wird

eine Größe von 2GB bis 500GB empfohlen.

2. Videos erscheinen gepixelt, wenn die Video Bitrate zu

gering ist. Dies kann verursacht werden, wenn ein USB Verlängerungskabel verwendet wird, anstatt das USB-

Gerät direkt am Fernsehgerät anzuschließen.

3. Nicht alle USB-Geräte sind kompatibel.

Im Folgenden finden Sie eine Liste der empfohlenen USB Festplatten.

Modelle die nicht unten aufgelistet sind, können

kompatibel sein, aber es wird keine Garantie für deren

Funktion übernommen.

BEDIENUNGSHINWEISE Festplatte formatieren

Start VERLASSEN Festplatte formatieren

Warnung! Alle Daten gehen verloren. OK USB Gerät nicht entfernen.

Formatierung läuft, bitte warten

Festplatte formatieren

USB Festplatte Durchlauf

Größe der Zeitverschiebung All

Geschwindigkeit Prüfen

Festplatte auswählen C:

PVR Dateisystem prüfen Prüfen

Freie Aufzeichnungsgrenze 6 Hr.

OK MENU USB Festplatte Durchlauf

Größe der Zeitverschiebung All

Geschwindigkeit HD Support 2730KB/S Festplatte auswählen C:

PVR Dateisystem prüfen ERFOLG Forma t Durchlauf

Freie Aufzeichnungsgrenze 6 Hr.

OK MENU Größe der Zeitverschiebung

Festplattengröße für Zeitverschiebung 512 MB SD 14 Mins

HD 4 Mins OK LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-26

DeVorbereitung der Aufnahme

9.TimeShift-Funktion

Mit dieser Funktion können Sie das aktuelle Programm

unterbrechen und auf einem USB-Speichermedium

zwischenspeichern. Sie können die Sendung zu einem

späteren Zeitpunkt weitersehen. Die Wiedergabe startet

zeitversetzt, ab der Unterbrechung.

Das USB 2.0 Speichermedium muss formatiert

sein. Erstellen Sie vor der Formatierung

Sicherungskopien, da alle Daten von dem USB-

Gerät gelöscht werden. Die TimeShift-Funktion

wird bei Analogsendern (ATV) nicht unterstützt.

USB-Laufwerk formatieren

Wählen Sie die Formatierung des USB-

Speichermediums und ordnen Sie den Speicherplatz

für die TimeShift-Funktion zu.

Die Formatierung dauert etwa 2 Minuten. Schalten Sie

das Gerät während dieses Zeitraums nicht aus und

trennen Sie das USB-Speichermedium nicht vom

Während der Formatierung wird für das USB-

Speichermedium ein Geschwindigkeitstest

durchgeführt. Schlägt dieser fehl, so kann das USB-

Speichermedium nicht für die TimeShift-Funktion

Unterbrochenes DTV-Programm auf

USB-Gerät zwischenspeichern

Ziehen Sie das USB-Speichermedium während der

aktivierten TimeShift-Funktion nicht ab.

4 GB Speicher puffern ca. 140 Minuten.

1. Im DTV-Modus schließen Sie das USB-

Speichermedium am USB-Port seitlich am Fernseher

2. Drücken Sie , um die

TimeShift-Funktion zu starten. Das Fernsehprogramm

wird angehalten. Das TimeShift-Menü wird angezeigt

und die Sendung zeitversetzt aufgenommen.

3. Drücken Sie , um die TimeShift-Funktion

zu beenden und die zeitversetzte Wiedergabe zu

BEDIENUNGSHINWEISE DE-27 LCD-Fernseher mit LED-Hintergrundbeleuchtung8. Diese Funktion gilt nicht für alle digitalen

Fernsehprogramme, wie verschlüsselte oder reine

Limitierungen der TimeShift-Funktion:

1. Bei aktivierter TimeShift-Funktion stehen Ihnen nur

WIEDERGABE/PAUSE/STOPP/VORLAUF/RÜCKLAUF/VOL+

/VOL-/MUTE sowie einige allgemeine Funktionstasten

(OK/EXIT/Navigation) zur Verfügung.

2. Die Videowiedergabe ist nicht gleichmäßig und kann

springen, falls die USB-Aufnahmegeschwindigkeit nicht

den Mindestanforderungen entspricht.

3. Ziehen Sie das USB-Speichermedium nicht ab,

schalten Sie das Gerät während der TimeShift-Funktion

nicht aus. Bei Verlust des Signals schaltet sich das Gerät

4. Ändern Sie während der TimeShift-Funktion nicht die

5. Schalten Sie nicht schnell zwischen

WIEDERGABE/PAUSE/VORLAUF/RÜCKLAUF um.

6. Das Video kann verpixeln, falls die Bitrate zu niedrig

7. Nicht alle USB-Speichermedien sind kompatibel. Das

USB-Laufwerk sollte < 500 mA haben.

Nachstehende Liste mit empfohlenen USB-Laufwerken.

Nicht aufgeführte Modelle sind möglicherweise

kompatibel, das ist jedoch nicht garantiert.

SanDisk Extreme® Contour™ USB Flash

Drive - 8GB OCZUSBR2DC-8GB SAMSUNG-HM500JI-500G BEDIENUNGSHINWEISE LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-28

DePicture Zurück 720 480 1080Up Folder 0021.JPG0021.JPGZURÜCK EXIT Bewegen Wiedergabe OK Zurück C Haier Innovation Life ZURÜCK EXIT Bewegen Wiedergabe OK FOTO MUSIK TEXT FILM Haier Innovation Life USB2.0 ZURÜCK EXIT Bewegen Wiedergabe

OK Drücken Sie die SOURCE-Taste (Eingangsquellen)

auf Ihrer Fernbedienung um die Signalquellen anzuzeigen

und wählen Sie „USB“ aus. Drücken Sie dann OK, um das

USB-Menü aufzurufen.

Ein USB-Speichermedium muss angeschlossen sein.

Wählen Sie zwischen Foto, Musik, Film und Text. Nutzen

Sie die Tasten zur Auswahl des Mediums und

Drücken Sie zur Auswahl des Laufwerks, dann

drücken Sie OK zur Anzeige der Mediendateien und

Ordner. Mit „Zurück“ (Return) kehren Sie zur

Medienauswahl zurück.

Wählen Sie mit oder die gewünschte Datei aus.

Das Vorschaufenster wird angezeigt. Drücken Sie um

die Datei im Vollbildmodus wiederzugeben.Während der

Wiedergabe (Foto, Film oder Text) drücken Sie OK oder

INFO zur Anzeige der Steuerungsleiste.

Drücken Sie zur Auswahl der Funktion und OK zur

Drücken Sie oder EXIT auf Ihrer Fernbedienung um die

Steuerleiste zu verlassen. (Außer bei Musik.)

USB Wiedergabe wird unterstützt für folgende

-JPEG (JPEG Format, Dateien mit der Endung ".jpg")

-BMP (Dateien mit der Endung ".bmp")

-PNG (Dateien mit der Endung ".png")

USB Wiedergabe wird unterstützt für folgende

-MP3 (Dateien mit der Endung ".mp3")

USB Wiedergabe wird unterstützt für folgende

-TXT (Dateien mit der Endung ".txt")

USB Wiedergabe wird unterstützt für folgende

- TS (MPEG2 & H.264)

BEDIENUNGSHINWEISE BITTE BEACHTEN SIE:

Sie können den Audiotrack oder das Programm während

der Videowiedergabe einstellen. Mit Info oder OK zeigen

Sie das Infomenü an. Pause FF Vorherige NächsteFB StoppRepeat ALL00:04:22Satz A AB

play 00:04:22 SUB-10.avi

DE-29 LCD-Fernseher mit LED-Hintergrundbeleuchtung11. Hotel-Modus:

Hotelmodusbetrieb: Hier können Sie den Hotel-Modus

aktivieren oder deaktivieren. Wenn der Hotel-Modus

aktiviert ist, sind die nachfolgenden Funktionen für den

Nutzer nicht verfügbar.

Menüanzeige einrichten

Quelländerung eingeben

Auf USB Festplatte speichern

Um in den Hotel-Modus zu gelangen, geben Sie bitte

die folgenden Tastenkombinationen auf Ihrer

Fernbedienung ein: Drücken Sie erst „Source“ und geben

auf dem Ziffernfeld „1001“ ein.

BEDIENUNGSHINWEISE Automatischer Kanalsuchlauf

Automatische Lautstärkenregelung

Manueller Kanalsuchlauf

Tastenfeld-Sperre: Wird diese Funktion auf „Ein“

geschaltet, lässt sich das Tastenfeld nicht mehr

Standardprogramm: Im TV-Modus können Sie

eine Kanalnummer voreinstellen. Bitte wählen

Sie mittels der Pfeile ◄ ► die gewünschte

Menüanzeige: Sie können den Menüaufruf für

den Nutzer sperren, indem Sie diese Option auf

Signalquellen-Sperre: Sie können mit dieser

Einstellung verhindern, dass der Nutzer die

Signalquelle wechselt, indem Sie die Option auf

TV-Daten auf USB: Speichern Sie mit dieser

Funktion die TV-Einstellungen auf einem USB-

Gerät ab. (Name der Backup Datei: Database.bin)

USB-Daten auf TV: Übertragen Sie die auf dem

USB-Gerät gespeicherten TV-Einstellungen auf

einen Fernseher. Der Fernseher vollzieht einen

Neustart nach abgeschlossenem Datentransfer.

Standardlautstärke: Mit dieser Funktion lässt sich

mittels der Pfeile ◄ ► die gewünschte

Lautstärke voreinstellen.

Max. Lautstärke: Die Einstellung maximale

Lautstärke ist begrenzt. Damit können Sie den

maximalen Lautstärkepegel einstellen.

Startsignal: Quelle auswählen, die Optionen

sind die Folgenden: DTV/ATV/SCART/YPbPr/PC/

HDMI/AV/USB/DVB-S2, um die gewünschte Quelle

auszuwählen die Tasten ◄ oder ► drücken.

LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-30

DeBEDIENUNGSHINWEISE

12.Hinweise für MHL-Benutzer:

1: TV einschalten und Telefon aktivieren.

2: MHL-Kabel mit dem MHL-Anschluss des TV verbinden.

3: Das andere Ende des MHL-Kabels mit dem Mini-USB-Anschluss des Mobiltelefons verbinden.

Beim Anschließen des MHL-Kabels an Samsung GALSXY SIII bzw. GALAXY NOTE II verwenden

Sie bitte den passenden Inverter für diese Geräte. Geräte anderer Hersteller können über ein

MHL-Kabel direkt angeschlossen werden.

4: Drücken Sie „ “ auf der Fernbedienung, um den TV in den MHL-Modus zu schalten.

Wenn Ihr Telefon über die MHL-Funktion verfügt, wird auf dem TV-Bildschirm das Bild Ihres Mobilgeräts angezeigt.

Anderenfalls erscheint die Aufforderung, ein Gerät mit MHL-Unterstützung anzuschließen.

Bei erfolgreicher MHL-Verbindung können Sie Ihr Mobiltelefon über die Fernbedienung des TV steuern.

Dabei hängen die zu Verfügung stehenden Funktionen vom Typ des Mobiltelefons ab.

Sobald Fernseher und Telefon über MHL erfolgreich verbunden wurden, können Sie die ganze Vielfalt

des Internets über Ihren Fernseher abrufen.

5: Eine Liste der MHL-zertifizierten Mobiltelefone finden Sie unter folgendem Link:

http://www.mhlconsortium.org/productlist/mobile-devices/

6: Auch andere Geräte mit MHL-Funktion werden unterstützt.

wenden Sie sich bitte an den Hersteller Ihres Mobiltelefons.

Dieses Produkt ist MHL-zertifiziert. Wenn Probleme bei der Verwendung von MHL auftreten,

HDMI2/MHL MHL Anschluss

DE-31 LCD-Fernseher mit LED-HintergrundbeleuchtungBild Ton verschneit gestörtAntennenposition, -ausrichtung oder -anschluss Überprüfen Störungen gestört Elektronische Geräte, Fahrzeug/Motorrad Neonlicht können den den Empfang stören normales Bild stummgeschaltet Lautstärke (stummgeschaltet oder Audioanschlüsse nicht korrekt)kein BildKein Netzanschluss, Gerät ausgeschaltet, Kontrast und Helligkeit/Lautstärke einstellen.Drücken Sie STANDBY auf der Fernbedienung. keine Farbe normaler Ton Farbe im Bildmodus überprüfen Bild verschwindet normaler Ton oder leise Kanal neu konfigurieren keine Farbe gestört Schlechtes TV-Signal normaler TonAntennenposition, -ausrichtung oder -anschluss Problem Schatten normaler TonZoom-Ansicht ändernSie sehen einen schwarzen Balken oben und unten. Störungserkennung

05 Störungserkennung stummgeschaltetLCD-Fernseher mit LED-Hintergrundbeleuchtung DE-32 DeMein Fernseher zeigt nicht das Bild auf

meinem Laptop/PC, wenn er

Wenn mit einem VGA-Stecker (der blaue 15-polige Stecker auf Ihrem PC

oder Laptop) angeschlossen sind, benötigen die meisten PCs und

Laptops, dass Sie einige Tasten auf Ihrer Tastatur drücken, um ein Bild

auf einem Fernseher oder einem anderen externen Display zu

bekommen. Dies ist normalerweise die F7 (Dell) oder F4 (HP / Samsung)

oder F5 (Toshiba). Auf Laptops müssen Sie die "Fn"-Taste zur gleichen

Zeit wie die "F"-Taste drücken.

Ich habe meinen PC/Laptop an den

Fernseher angeschlossen und empfange

ein Bild, aber keinen Ton. Warum?

Das VGA-Kabel überträgt nur die Video- oder Bildinformationen. Sie

müssen ein separates Kabel anschließen, das mit dem

Kopfhöreranschluss (3,5mm Klinke) auf Ihrem PC/Laptop und mit der

3,5m (PC Audio-IN) Buchse auf Ihrem Fernseher verbunden ist. Sie

müssen den "PC" auswählen, indem Sie die Source-Taste auf Ihrer

Fernbedienung verwenden. Alternativ schließen Sie Ihren PC/Laptop

mit einem HDMI-Kabel an, wenn Ihr PC/Laptop einen HDMI-Anschluss

hat. HDMI ist sowohl Audio als auch Video.

Das Bild hat keine automatische

Größenanpassung beim Senderwechsel.

Prüfen Sie, ob das Fernsehbild-Seitenverhältnis auf 'Auto' auf allen

Eingängen ATV, DTV, SCART, HDMI 1, 2 usw. eingestellt ist. Um das

Seitenverhältnis (Auto, 4:3 oder 16:9) einzustellen, drücken Sie die

Taste Source, beginnend bei ATV, und wiederholen Sie die unten

aufgeführte Reihenfolge für alle Eingangsquellen ATV, DTV, SCART,

HDMI 1 und 2, da jede Eingangsquelle separat gesteuert wird.

Drücken Sie die Fernseher-Menütaste.

Drücken Sie Pfeil nach rechts, um auf Bild-Untermenü zuzugreifen.

Drücken Sie Pfeil nach unten, um Bildformat zu wählen.

Wiederholen Sie dies für alle Eingangsquellen.

Ich habe gerade an einen DVD-Player

oder einen anderen Artikel in meinem

Fernseher angeschlossen, und er

Dies gilt für jeden Artikel der Geräte, die an den Fernseher

1.Schalten Sie sowohl den Fernseher als auch DVD-Player aus (ziehen

Sie den Stecker aus der Steckdose, kein Bereitschaftsmodus).

2.Schalten Sie alle Geräte aus, die an die SCART-Buchse angeschlossen

3.Trennen Sie den SCART-Stecker von dem Fernseher.

4.Schließen Sie an und schalten Sie den Fernseher ein.

5.Schließen Sie an und schalten Sie den DVD-Player ein.

6.Wählen Sie HDMI aus dem Source-Menü.

7.Drücken Sie Wiedergabe auf dem DVD-Player und prüfen Sie, ob die

Filme ordnungsgemäß wiedergegeben werden.

HINWEIS: Die SCART-Buchse hat Priorität über HDMI, und es ist wichtig,

dass die Geräte AUSGESCHALTET sind, die an die SCART-Buchse auf

dem Fernseher angeschlossen sind (nicht im Bereitschaftsmodus).

Bitte befolgen Sie diese Informationen. Wenn die Anzeige funktioniert,

und der DVD-Player funktioniert, ist der Fernseher OK und ein bisschen

Wahrscheinlich wurden die HDMI-Stecker entfernt und wieder

eingesteckt, wenn das Fernsehgerät eingeschaltet ist.

Entfernen oder schließen Sie niemals die HDMI-Kabel oder ein

beliebiges Digitalgerät an das eingeschaltete Gerät an.

Schalten Sie immer alle Geräte aus, wenn ein beliebiges Digitalgerät

entfernt oder angeschlossen wird.

DE-33 LCD-Fernseher mit LED-HintergrundbeleuchtungBild zerlegt sich in Pixel

Ein typisches Beispiel für ein Empfangsproblem stellt das Auseinanderbrechen von Bildern (Pixilation) oder das Einfrieren der

Bilder dar, manchmal gibt es Klick- oder quietschende Geräusche oder der Ton fällt aus oder es gibt gar KEINEN Empfang. Ihr

Bild kann in Pixel aufgrund des digitalen Videosignalausfalls brechen. Die Signalausfälle können entweder wegen der Probleme

mit schwachen Signalen (siehe TV-Antennen) auftreten, oder wenn Sie per Kabel mit einem schwachen Kabel-Signal verbunden

sind. Wenn das Problem schwacher Signale auftritt, verwenden Sie einen Verstärker, um das Signal zu verstärken. Ein Kabel-

Techniker kann Ihnen bei der Installation eines Inline-Verstärkers oder Vorverstärkers helfen. Dies wird Ihre Signalstärke steigern

und das Pixel-Problem lösen.

Wenn Sie Ihr TV-Signal über Satellit empfangen, prüfen Sie, ob sich Ihre Schüssel nach starkem Wind bewegt wurde, oder ob das

Signal durch Bäume blockiert wurde. Bäume können ein Problem verursachen, da sich das TV-Signal je nachdem ändern kann, ob

ein Baum zwischen dem Satellitenschüssel und dem Satellit ohne Laub oder dicht belaubt ist.

Vielleicht stellen Sie fest, dass es Kanäle fehlen, oder dass Sie die Kanäle aus der falschen Region empfangen. Manchmal

funktionieren die interaktiven Dienste (rote Taste) nicht. Dies wird durch ein schwaches Signal verursacht, siehe TV-Antennen.

Digitales terrestrisches Fernsehen (DVB-T) kommt zu Ihrem Fernsehgerät über eine Antenne; eine alte Antenne, die für analoges

Fernsehen gut war, braucht eventuell eine Aktualisierung für digitales Fernsehen. Wenn Sie immer einige, aber nicht alle der

digitalen Kanäle auf DTV (DVB-T) erhalten, zum Beispiel, Sie erhalten BBC1, BBC2, Kanal 4, aber nicht ITV oder Kanal 5, liegt dies

meistens daran, dass die Antenne ein schmaler Bandtyp ist, und muss mit einem breiten Bandtyp gewechselt werden.

Fehlerhafte Leitungen und Kabel

Überprüfen Sie Ihren Fernseher. Sind die Leitungen auf der Rückseite - an das Netz, die Antenne, die Set-Top-Box, den Video- oder

DVD-Player oder Recorder richtig angeschlossen? SCART-Kabel sind dafür bekannt, dass sie sich mit der Zeit lockern und sowohl zu

Audio- als auch Video-(Bild)-Problemen führen. Entweder linkes oder rechtes oder beide Audios fehlen, und die Farben sehen arm

oder schlammig aus. Stecken Sie den Scart-Stecker fest ein, dies soll das Problem beheben.

HDMI-Stecker müssen fest eingesteckt werden; es ist nur der letzte Millimeter, der die Kontakte knüpft. Typischerweise soll das

schwarze Plastikteil des HDMI-Steckers sehr nahe dem Fernseher-Körper oder der Komponente sein oder ihn/sie berühren.

Beim Einstecken der beliebigen HDMI-Kabel können Probleme auftreten, falls die HDMI-Kabel eingesteckt werden, wenn der

Fernseher oder andere Komponente eingeschaltet ist. Schalten Sie immer sowohl den Fernseher als auch die Komponente aus, die

Sie einstecken möchten. Wenn Sie die Stecker und Steckdosen überprüft haben, schalten Sie den Fernseher und alles, was Sie an

den Fernseher angeschlossen haben, aus, und dann schalten Sie sie wieder ein.

Ich habe meinen PC an den Fernseher angeschlossen. Es gibt keinen Ton.

Wenn Sie Ihren PC oder Laptop an den Fernseher über ein VGA (15 Pin D-Sub)-Kabel anschließen, und es gibt kein Audio, müssen

Sie ein separates Audio-Kabel aus dem PC oder Laptop an den Fernseher anschließen.

Unnatürliche Farben und Hautfarben

Unnatürliche Hauttöne und andere Farben könnten noch ein anderes Problem auch in einem neuen HDTV darstellen. Dies

geschieht aufgrund der Fernsehbildeinstellungen, die für die Umgebung eines Ausstellungsraums optimiert werden. Sie werden

dieses Problem beheben, indem Sie den Bildmodus in den natürlichen Modus im Bildmenü ändern. Für mehr Präzision nehmen Sie

eine manuelle Einstellung der Farben-, Kontrast- und Helligkeit-Optionen im Bildmenü vor.

Weiße Ränder um Objekte und Personen erscheinen in der Regel, wenn die Fernsehschärfe auf sehr hoch eingestellt ist, oder wenn

Ihr Fernsehgerät verwendet eine Verarbeitungstechnologie der Kantenschärfung verwendet. Gehen Sie zum Bildmenü und passen

Sie die Schärfe an, bis die weiße Umrandung verschwindet. Wenn die Kantenschärfung aktiviert ist, versuchen Sie es, mit dem

Service-Menü zu deaktivieren.

Zeitweise könnte das Video flackern. Wenn dies der Fall ist, überprüfen Sie, ob das Signal stark genug ist. Wenn das Signal stark ist,

liegt das Problem bei dem Kabelnetzbetreiber. Wenn die Signalstärke zu schwach ist, versuchen Sie, die Signalstärke mit Hilfe

Verstärkers zu steigern.

Kein Vollbild auf dem Bildschirm

Beim Anschluss eines PCs oder Laptops an den Fernseher, füllt das Bild möglicherweise nicht den gesamten Bildschirm aus.

Überprüfen Sie die Displayeinstellungen auf Ihrem PC oder Laptop (Windows > Start > Systemsteuerung > Darstellung und

Anpassung > Displayeinstellungen) und wählen Sie die beste Auflösung. Wählen Sie auf Ihrem Fernseher: TV-Menü > Bild >

Einstellungen, und dann versuchen Sie AUTO, ZOOM1 oder ZOOM2 für die beste Anzeige.

Der USB-Anschluss funktioniert mit *.jpg (Foto)- und *.mp3 (Musik)-Dateien. Bitte beachten Sie, dass der Fernseher das iPhone

oder den iPod von Apple, die an den USB-Anschluss des Fernsehers angeschlossen sind, nicht erkennt. Der Fernseher kann andere

Dateien wiedergeben, aber aufgrund der vielen verschiedenen Dateiformaten, gibt es keine Garantie, dass diese anderen

Dateiformate funktionieren.

Problembehandlung bei dem Digitalfernsehen und möglich Lösungen

LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-34

39" Full HD 1080p Digitaler LED LCD-Fernseher

06 Spezifikationen Bildqualität:NICAM Stereo. 2 x 10 Watt RMS Ausgangsleistung.Digital interaktiv.Digitaltext.Digital Video Broadcasting (DVB) Untertitel verfügbar.Automatische Installation.Automatische Kanalsuche.Elektronische Fernsehzeitschrift.7 Tage Elektronische Fernsehzeitschrift (EPG).Top up TV-kompatibel.CI-Schacht.Audiobeschreibung kompatibel.≤0.50WDTV-Tuner DecoderDVB-T, DVB-C16/32/64/128/256 QAM ModulationMPEG2, MPEG4, H.264,DVB-S22 x HDMI/1 x MHL.1 x SCART.PC-Eingang. Video.Komposit.1 x USB-Port.1 x Kopfhörerbuchse. 1 x Unterstützte Systeme: PAL+ SECAM Kanalspeicher: TV (RF): 75 Ω asymmetrischAV Videoeingang: 75 Ω, 1 V-P, RCAAV Audioeingang: 20 kΩ, 500 m RMSYPbPr/HDMI Videoeingang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p Komponenten KOAXIAL.1 x LNB(DVB-S2)5000(DVB-S2),510 (DTV), 100 (ATV) V Zusätzliche Funktionen:Klangqualität: Digitale Funktionen:Leistungsaufnahme Stand-by Anschlüsse:FULL HDIntegriert digital. Bildschirmdiagonale: 99 cmAuflösung 1920x1080 Pixel 50 Hz. *

Einige der Spezifikationen dienen nur als Referenz.

Abweichungen vom tatsächlichen Gerät nicht ausgeschlossen.

Änderungen im Design und Spezifikationen vorbehalten.

1. Ist der Eingang ATV/AV/SCART, so ist das Signal am Scart-Ausgang ATV.

2. Wenn der Eingang DTV ist, so ist das Signal am Scart-Ausgang DTV.

3. Andere Quellen haben kein Scart-Ausgangssignal. DE-35 LCD-Fernseher mit LED-HintergrundbeleuchtungUHF/VHF Tuner; Sleeptimer; ; Bild und TextFernbedienung benötigt 2 x AAA Batterien (mitgeliefert).VESA-Befestigung: 200 mmx200mmKindersicherung 892.4x63x529mmPaketgröße (BxHxT): Set-Größe (BxHxT) mit Standfuß: Set-Größe (BxHxT) ohne Standfuß:Paketgewicht: kgSet-Gewicht mit Standfuß: 8.8 kgSet-Gewicht ohne Standfuß: 7.9 kg1015x160x640mm 892.4x210x574 mm11.4Spezifikationen

46" Full HD 1080p Digitaler LED LCD-Fernseher Bildqualität:NICAM Stereo. 2 x 10 Watt RMS Ausgangsleistung.Digital interaktiv.Digitaltext.Digital Video Broadcasting (DVB) Untertitel verfügbar.Automatische Installation.Automatische Kanalsuche.Elektronische Fernsehzeitschrift.7 Tage Elektronische Fernsehzeitschrift (EPG).Top up TV-kompatibel.CI-Schacht.Audiobeschreibung kompatibel.≤0.50WDTV-Tuner DecoderDVB-T, DVB-C16/32/64/128/256 QAM ModulationMPEG2, MPEG4, H.264,DVB-S2Zusätzliche Funktionen:Klangqualität: Digitale Funktionen:Leistungsaufnahme Stand-by Anschlüsse:UHF/VHF Tuner; Sleeptimer; ; Bild und TextFernbedienung benötigt 2 x AAA Batterien (mitgeliefert).VESA-Befestigung: 200 mmx200mmKindersicherungPaketgröße (BxHxT): Set-Größe (BxHxT) mit Standfuß: Set-Größe (BxHxT ) ohne Standfuß: Paketgewicht: 16.6 kgSet-Gewicht mit Standfuß: 13.8 kgSet-Gewicht ohne Standfuß: 11.9 kg1220x170x770mm 1060x280x668mm1060x65x625mmFULL HDIntegriert digital. Bildschirmdiagonale: 117 cmAuflösung 1920x1080 Pixel 50 Hz. *

Einige der Spezifikationen dienen nur als Referenz.

Abweichungen vom tatsächlichen Gerät nicht ausgeschlossen.

Änderungen im Design und Spezifikationen vorbehalten.

1. Ist der Eingang ATV/AV/SCART, so ist das Signal am Scart-Ausgang ATV.

2. Wenn der Eingang DTV ist, so ist das Signal am Scart-Ausgang DTV.

3. Andere Quellen haben kein Scart-Ausgangssignal. 2 x HDMI/1 x MHL.1 x SCART.PC-Eingang. Video.Komposit.1 x USB-Port.1 x Kopfhörerbuchse. 1 x Unterstützte Systeme: PAL+ SECAM Kanalspeicher: TV (RF): 75 Ω asymmetrischAV Videoeingang: 75 Ω, 1 V-P, RCAAV Audioeingang: 20 kΩ, 500 m RMSYPbPr/HDMI Videoeingang: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p Komponenten KOAXIAL.1 x LNB(DVB-S2)5000(DVB-S2),510 (DTV), 100 (ATV) V LCD-Fernseher mit LED-Hintergrundbeleuchtung DE-36 DeSpezifikationen

50" Full HD 1080p Digitaler LED LCD-Fernseher

2 x 10 Watt RMS Ausgangsleistung.

Automatische Installation.

Automatische Kanalsuche.

Elektronische Fernsehzeitschrift.

7 Tage Elektronische Fernsehzeitschrift (EPG).

Top up TV-kompatibel.

Zusätzliche Funktionen:

Digitale Funktionen:

UHF/VHF Tuner; Sleeptimer; ; Bild und Text

Fernbedienung benötigt 2 x AAA Batterien (mitgeliefert).

VESA-Befestigung: 200 mmx200mm

Set-Größe (BxHxT) mit Standfuß:

Set-Größe (BxHxT) ohne Standfuß:

Paketgewicht: 18.1 kg

Set-Gewicht mit Standfuß: 14.6 kg

Set-Gewicht ohne Standfuß: 12.8 kg

FULL HD Integriert digital.

Bildschirmdiagonale: 127 cm

Auflösung 1920x1080 Pixel 50 Hz.

Einige der Spezifikationen dienen nur als Referenz.

Abweichungen vom tatsächlichen Gerät nicht ausgeschlossen.

Änderungen im Design und Spezifikationen vorbehalten.

1. Ist der Eingang ATV/AV/SCART, so ist das Signal am Scart-Ausgang ATV.

2. Wenn der Eingang DTV ist, so ist das Signal am Scart-Ausgang DTV.

3. Andere Quellen haben kein Scart-Ausgangssignal.

1 x Kopfhörerbuchse.

Unterstützte Systeme: PAL+ SECAM Kanalspeicher:

4).Drücken Sie die Tasten , um den Such-Typ,

Frequenz, Netzwerk ID und Symbol (Ks/S) auszuwählen

und drücken Sie die OK Taste zum Bestätigen. ▲▼ChaîneIMAGE SON HeureOPTIONSVerrouillerRèglage automatique Recherche analogique manuelle Editer ProgrammeInformations signalCADTV Manual TuningMise à jour logiciel(USB)CI Information

1.3)Automatisch Afstemmen (DVB-S2)

3.6 EPG (Elektronische programmagids)

ߎ催⬉ᑇՓৢ㑻ϝᵕㅵᇐ䗮㗠䖒ࠄ䴭䷇ⱘⳂⱘ
