EHPR 640 T (AV)HA - Cocina HOTPOINT-ARISTON - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina a gas con placa eléctrica
Marca	HOTPOINT-ARISTON
Modelo	EHPR 640 T (AV)HA
Dimensiones (L x P)	555 mm x 475 mm
Alimentación de gas	Gas natural (G20/G25) o gas licuado (butano/propano)
Alimentación eléctrica	220-240 V ~ 50/60 Hz
Número de quemadores de gas	4 (Rápido, Rápido Reducido, Semi Rápido, Auxiliar)
Placa eléctrica	1 (normal o rápida)
Encendido	Automático por bujía (en algunos modelos)
Dispositivo de seguridad	Termopar (corte de gas en caso de extinción)
Potencia máxima de los quemadores	Hasta 3,25 kW (Triple Corona)
Potencia placa eléctrica	No especificada en el manual
Limpieza	Esponja húmeda, no limpiador de vapor, engrase de la placa con aceite
Seguridad infantil	Supervisión necesaria para menores de 8 años
Instalación	Empotrable con corte 555x475 mm, ventilación obligatoria
Gases compatibles	G20, G25, butano, propano, aire propano (adaptación posible)
Adaptación de gas	Cambio de inyectores (kit suministrado por SAT)
Presión de gas	20-25 mbar (gas natural), 28-30/37 mbar (gas licuado)
Piezas de repuesto	Inyectores, juntas, termopar (disponibles en SAT)

Preguntas frecuentes - EHPR 640 T (AV)HA HOTPOINT-ARISTON

¿Cómo encender un quemador de gas?

Presione a fondo la manija correspondiente, gírela en sentido contrario a las agujas del reloj hasta la posición máxima. Si su modelo está equipado con encendido automático, una bujía produce una chispa. Mantenga presionada la manija durante 2-3 segundos después del encendido para activar el dispositivo de seguridad.

¿Qué hacer si el quemador no enciende?

Verifique que el gas y la electricidad estén bien conectados. Limpie los orificios de salida del gas y la bujía de encendido. Asegúrese de que las piezas del quemador estén correctamente montadas. Si el problema persiste, contacte al servicio posventa.

¿Cómo limpiar la placa eléctrica?

Use un paño húmedo para limpiar la placa aún tibia. Aplique un poco de aceite para protegerla. Nunca use limpiador de vapor ni productos abrasivos.

¿Qué recipientes usar en los quemadores?

Use cacerolas con fondo plano y tapa. El diámetro debe corresponder al quemador: 24-26 cm para el quemador rápido, 22-24 cm para el rápido reducido, 16-20 cm para el semi rápido, 10-14 cm para el auxiliar.

¿Cómo adaptar la cocina a otro tipo de gas?

Reemplace los inyectores de los quemadores por los adaptados al nuevo gas (consulte la tabla en el manual). Para gas licuado, ajuste completamente el tornillo de regulación de mínimos. Contacte a un profesional para esta operación.

¿Qué hacer en caso de extinción accidental de la llama?

Gire inmediatamente la manija a 'apagado' y espere al menos 1 minuto antes de volver a encender. Si la extinción se repite, limpie el termopar y los orificios.

¿Cuáles son las precauciones de seguridad importantes?

Nunca deje a niños sin supervisión cerca. No toque las superficies calientes. No use el aparato para calentar una habitación. En caso de incendio, no use agua; cubra la llama con una tapa.

¿Cómo instalar correctamente la cocina?

La instalación debe ser realizada por un profesional. Respete las distancias mínimas respecto a los muebles (600 mm), las campanas (650 mm) y los elementos altos (420 mm). Asegure una ventilación suficiente de la habitación.

¿Qué hacer si las cacerolas son inestables en la parrilla?

Verifique que el fondo de la cacerola sea plano y esté bien centrado en el quemador. Asegúrese de que las parrillas estén correctamente posicionadas y no invertidas. Use recipientes adecuados al diámetro del quemador.

¿Cómo mantener las llaves de gas?

Si una llave se vuelve difícil de girar o se bloquea, hágala reemplazar por un técnico autorizado. No intente repararla usted mismo. Se recomienda un mantenimiento regular por un profesional.

MANUAL DE USUARIO EHPR 640 T (AV)HA HOTPOINT-ARISTON

Manual de instrucciones

ENCIMERA

Sumario

Manual de instrucciones,1

Advertencias,4

Asistencia,8

Descripción del aparato,11

Instalación,37

Puesta en funcionamiento y uso,41

Precauciones y consejos,42

Mantenimiento y cuidados,42

Anomalías y soluciones,43

GB

English

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

ATENCIÓN: Dejar un quemador con grasas o aceites sin vigilancia puede ser peligroso y provocar un incendio. NUNCA intente apagar una llama/incendio con agua, se debe apagar el aparato y cubrir

la llama, por ejemplo, con una tapa o con una manta ignífuga.

ATENCIÓN: Riesgo de incendio: no deje objetos sobre las superficies de cocción.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Elimine eventuales líquidos presentes sobre la tapa antes de abrirla. No cierre la tapa de vidrio (si existe) cuando los quemadores o la placa eléctrica todavía están calientes.

El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

ATENCIÓN: el uso de protecciones inapropiadas de la placa de cocción puede provocar accidentes.

PT

Advertências

• el modelo de la máquina (Mod.)
  • el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

PT

Assistência

Comunique:

Descripción del aparato

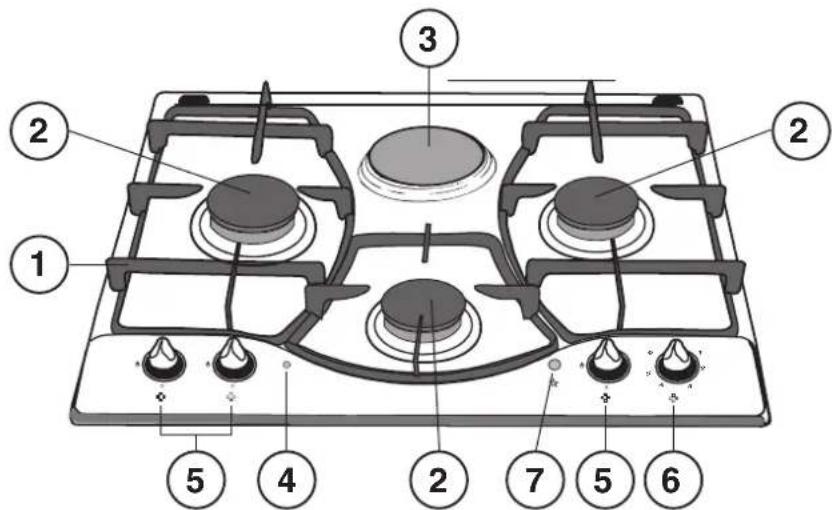

Vista en conjunto

1 Parrillas de apoyo para RECIPIENTES DE COCCIÓN
2 QUEMADORES A GAS
3 PLACA ELÉCTRICA*
4 Piloto de FUNCIONAMIENTO DE LAS PLACAS ELÉCTRICAS*
5 Mandos de los QUEMADORES A GAS
6 Mando de la PLACA ELÉCTRICA*
7 Botón de encendido de los QUEMADORES A GAS*
8 Bujía de encendido de los QUEMADORES A GAS*
9 DISPOSITIVO DE SEGURIDAD*

• PLACAS ELÉCTRICAS: pueden ser de distintos diámetros y de distintas potencias como por ejemplo: "normales" o "rápidas", éstas últimas se distinguen de las otras por la presencia de un sello rojo en el centro.
• Piloto de FUNCIONAMIENTO DE LA PLACA ELÉCTRICA: se enciende cuando el mando está en cualquier otra posición que no sea la de apagado.
• QUEMADORES A GAS: son de distintas dimensiones y potencias. Elija siempre el más adecuado para el diámetro del recipiente que va a utilizar.
• Mandos de los QUEMADORES A GAS y de la PLACA ELÉCTRICA* para la regulación de la llama o de la potencia.
• Bujía de encendido de los QUEMADORES A GAS:* permite el encendido automático del quemador.
• DISPOSITIVO DE SEGURIDAD:* si se apaga accidentalmente la llama, interrumpe la salida de gas.
  * Presente sólo en algunos modelos.

! Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

! Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

! Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos).
! La instalación se debe realizar siguiendo estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.
! Este aparato puede ser instalado y funcionar sólo en lugares ventilados permanentemente, de acuerdo a las prescripciones de l'Orden de 29.03.1974. Deben ser observados los siguientes requisitos:

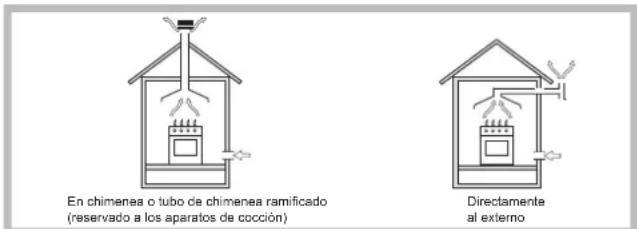

- El ambiente debe poseer un sistema de descarga de los humos de la combustión al exterior, utilizando una campana o un electroventilador que entre automáticamente en funcionamiento cada vez que se enciende el aparato.

En chimenes o tubo de chimenas ramificado (reservado a los aparatos de cocción) Directamente al externo

- El ambiente debe poseer un sistema que permita la entrada del aire necesario para una combustión normal. El caudal de aire necesario para la combustión no debe ser inferior a 2 m ^3 /h por cada kilovatio (kW) de potencia instalada.

Ejemplos de aperture de ventilación para aire comburente

El sistema puede tomar aire del exterior del edificio a través de un conducto de 100 cm ^2 , como mínimo, de sección útil de modo que no pueda ser obstruido accidentalmente.

Habitación adyacente Habitación por ventilar Aumento de la ranura entre puera y suelo

También puede hacerlo de manera indirecta, desde ambientes adyacentes que posean un conducto de ventilación hacia el exterior, como se describe más arriba, y que no sean partes en común del inmueble, ambientes con peligro de incendio o dormitorios.

- Los gases de petróleo licuados, más pesados que el aire, se depositan en las partes más bajas. Por lo tanto, los ambientes que contienen botellas de GPL deben tener aberturas hacia el exterior para permitir la evacuación desde abajo de eventuales escapes de gas. Además, las botellas de GPL, vacías o parcialmente llenas, no deben ser instaladas o depositadas en ambientes o espacios a un nivel más bajo del suelo (sótanos, etc.) Es conveniente conservar en el ambiente sólo la botella que se está utilizando, colocada de modo que no quede expuesta a la acción directa de fuentes de calor (hornos, chimeneas, estufas, etc.) capaces de llevarla a temperaturas superiores a 50°C.

Empotramiento

Para una correcta instalación de la encimera se deben observar las siguientes precauciones:

• Los muebles situados a un costado, cuya altura supere la de la superficie de trabajo, deben estar situados a 600 mm., como mínimo, del borde de la misma.
• Las campanas deben ser instaladas de acuerdo con los requisitos establecidos en los manuales de instrucción de las mismas, siempre manteniendo una distancia mínima de 650 mm (ver la figura).
• Coloque los armarios de pared adyacentes a la campana a una altura mínima desde la superficie de trabajo, de 420 mm (ver la figura).

Siempre que la encimera se instale debajo de un armario de pared, éste último deberá mantener una distancia mínima de la superficie de trabajo de 700 mm.

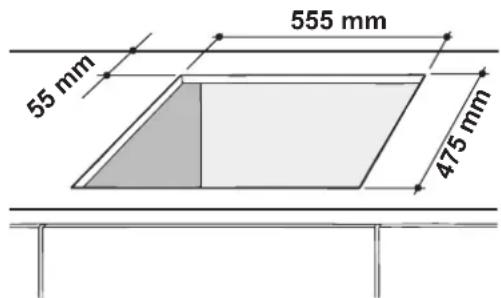

- El espacio para el mueble deberá tener las dimensiones indicadas en la figura.

Se han previsto ganchos de fijación que permiten fijar la encimera a superficies de 20 a 40 mm. de espesor. Para un buena fijación de la encimera, es aconsejable usar todos los ganchos que se suministran.

555 mm 55 mm 475 mm

Esquema de fijación de los ganchos

Posición del gancho para Posición del gancho para superficies H=20mm superficies H=30mm

Adelante

Posición del gancho para Atrás superficies H=40mm

! Use los ganchos contenidos en el "paquete de accesorios"

- Cuando la encimera no se instale sobre un homo empotrado, es necesario introducir un panel de madera como aislamiento. El mismo deberá colocarse a una distancia mínima de 20 mm. de la pared inferior de la encimera.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferable instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm. como mínimo (ver las figuras).

Cuando la instalación se realice sobre un horno empotrado sin ventilación forzada de enfriamiento, se debe garantizar la presencia de tomas para la entrada y salida de aire que permitan una adecuada aireación en el interior del mueble (ver las figuras).

60 cm² 360 cm²

120 cm² 180 cm²

Conexión eléctrica

Las encimeras que poseen cable de alimentación tripolar, se fabrican para funcionar con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (ubicada en la parte inferior de la encimera). El conductor de puesta a tierra del cable se distingue por los colores amarillo-verde. Cuando se realiza la instalación sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para facilitar la eventual extracción del horno.

Conexión del cable de alimentación eléctrica a la red Instale en el cable un enchufe normalizado para la carga indicada en la placa de características.

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red, un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm., dimensionado para esa carga y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50°C la temperatura ambiente.

! El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad. Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la placa de características;
• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados en la placa de características;
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

! Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles.

! El cable no debe sufrir pliegues ni compresiones.

! El cable debe ser revisado periódicamente y sustituido sólo por técnicos autorizados (ver Asistencia).

! La empresa declina toda responsabilidad cuando estas normas no sean respetadas.

Conexión de gas

La conexión del aparato a la tubería o a la botella de gas se deberá efectuar de acuerdo a lo prescripto por las Normas Nacionales vigentes, sólo después de haber verificado que el mismo está regulado para el tipo de gas con el cual será alimentado. Si no es así, realice las operaciones indicadas en el párrafo "Adaptación a los distintos tipos de gas".

En el caso de alimentación con gas líquido, desde botella, utilice reguladores de presión conformes con las Normas Nacionales vigentes.

! Para un funcionamiento seguro, un adecuado uso de la energía y una mayor duración del aparato, verifique que la presión de alimentación cumpla con los valores indicados en la tabla 1 "Características de los quemadores e inyectores".

Conexión con tubo rígido (cobre o acero)

! La conexión a la red de gas se debe efectuar de modo que no provoque esfuerzos de ningún tipo al aparato.

En el tubo de alimentación del aparato se encuentra una unión en "L" orientable, cuya estanqueidad está asegurada por una junta. Si resultara necesario girar la unión, sustituya siempre la junta estanca (suministrada con el aparato).

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico.

Conexión con tubo flexible de acero inoxidable de pared continua con uniones roscadas

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico.

La colocación de dichos tubos se debe efectuar de modo tal que su longitud, en condiciones de máxima extensión, no sea mayor que 2000 mm. Una vez realizada la conexión, verifique que el tubo metálico flexible no permanezca en contacto con partes móviles o no quede aplastado.

! Utilice exclusivamente tubos y juntas estancas conformes a la Normas Nacionales en vigencia.

Control de la estanqueidad

! Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones utilizando una solución jabonosa pero nunca una llama.

Adaptación a los distintos tipos de gas

Para adaptar la encimera a un tipo de gas diferente de aquel para el que fue fabricada (indicado en la etiqueta fijada en la parte inferior de la encimera o en el embalaje), es necesario sustituir los inyectores de los quemadores efectuando las siguientes operaciones:

1. quite las parrillas de la encimera y extraiga los quemadores.
2. desenrosque los inyectores utilizando una llave tubular de 7mm. y sustitúyalos por los que se adapten al nuevo tipo de gas (ver tabla 1 "Características de los quemadores e inyectores").
3. vuelva a colocar las piezas realizando las operaciones en sentido contrario.
4. al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica.

- Regulación de aire principal de los quemadores Los quemadores no necesitan de ninguna regulación de aire principal.

- Regulación de los mínimos

1. Lleve la llave hasta la posición de mínimo;

1. Quite el mando y accione el tornillo de regulación situado en el interior o al costado de la varilla de la llave hasta conseguir una pequeña llama regular.

2. Verifique que girando rápidamente el mando desde la posición de máximo hasta la de mínimo, no se apaguen los quemadores.

3. En los aparatos provistos del dispositivo de seguridad (termopar), si dicho dispositivo no funcionara con los quemadores al mínimo, aumente la capacidad de los mínimos utilizando para ello el tornillo de regulación.

4. Una vez efectuada la regulación, vuelva a colocar los precintos ubicados en los by-pass con lacre o un material equivalente.

! En el caso de gas líquido, el tornillo de regulación deberá enroscarse a fondo.

! Al finalizar la operación, sustituya la anterior etiqueta de calibrado con la correspondiente al nuevo gas que se va a utilizar, disponible en nuestros Centros de Asistencia Técnica.

! Cuando la presión del gas utilizado sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un regulador de presión conforme con las Normas Nacionales en vigencia.

PLACA DE CARACTERÍSTICAS
Conexiones eléctricas	ver placa de características
	Este aparato es conforme con las siguientes Normas Comunitarias:- 2006/95/CEE del 12/12/06 (Baja Tensión) y posteriores modificaciones- 2004/108/CEE del 15/12/04 (Compatibilidad Electromagnética) y posteriores modificaciones- 93/68/CEE del 22/07/93 y posteriores modificaciones.- 2009/142/CEE del 30/11/09 (Gas) y posteriores modificaciones.- 2012/19/CEE y posteriores modificaciones successives.

Características de los quemadores e inyectores

Tableau 1				Gas Líquido Gaz Naturel					Gas Ciudad
Quemador Diámetro(mm)		Potencia térmica kW (p.c.s.*)Nom.	Red.	By-pass 1/100(mm)	(1)	Inyector 1/100(mm) ***	Capac.* g/h	**	Inyector 1/100(mm) (mm)	Capac.* l/h	Inyector 1/100	Capac.* l/h
Rápido (Grande) (R)	100	3.00	0.70	41	39	86	218	214	116	286	285	680
Rápido Reducido (RR)	100	2.60	0.70	41	39	80	189	186	110	248	260	589
Semi Rápido (Medio) (S)	75	1.65	0.40	30	28	64	120	118	96	157	185	374
Auxiliar (Pequeño) (A)	55	1.00	0.40	30	28	50	73	71	71	95	145	227
Triple Corona (TC)	130	3.25	1.50	60	61	91	236	232	133	309	320	737
Presiones de suministro	Nominal (mbar)			37 **			28-30 ***		20		8
	Minimo (mbar)			25 **			20 ***		17		6
	Máximo (mbar)			45 **			35 ***		25		15

* A 15°C y 1013 mbar-gas seco
** Propano P.C.S. = 50.37 MJ/Kg
*** Butano P.C.S. = 49,47 MJ/Kg
Natural P.C.S. = 37.78 MJ/m ^3
Ciudad P.C.S. = 15.87 MJ/m ^3

(1) Únicamente para aquellos aparatos con dispositivos de seguridad contra fugas de gas.

! Conforme los dictados de la Directiva CEE 396/90 la adaptación al gas Ciudad es factible únicamente para aquellos aparatos con dispositivos de seguridad contra fugas de gas.

Para la transformación a gas de ciudad, solicitar el kit inyectores en un centro de asistencia Técnica Ariston.

A R S S

PH 640.../HA

Puesta en funcionamiento y

uso

! En cada mando está indicada la posición del quemador a gas o de la placa eléctrica* correspondiente.

Quemadores a gas

El quemador elegido se puede regular con el mando correspondiente de la siguiente manera:

- Apagado

Máximo

Mínimo

Para encender uno de los quemadores, acerque al mismo una llama o un encendedor, pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia.

En los modelos que poseen dispositivo de seguridad es necesario mantener presionado el mando durante 6 segundos aproximadamente hasta que se caliente el dispositivo que mantiene automáticamente encendida la llama.

En los modelos que poseen bujía de encendido, para encender el quemador elegido, primero pulse el botón de encendido identificado por el símbolo , luego pulse a fondo y gire el mando correspondiente en sentido antihorario hasta la posición de máxima potencia.

Algunos modelos están dotados de encendido integrado dentro del mando, en este caso existe el encendedor pero no el pulsador (el símbolo de encuentra cerca de cada mando).

Para encender el quemador elegido es suficiente primero apretar a fondo el mando correspondiente, luego girarlo en sentido antihorario hasta la posición de máxima potencia, manteniéndolo apretado hasta que se produzca el encendido.

! Si se apagara accidentalmente la llama del quemador, cierre el mando y vuelva a intentar encenderlo después de 1 minuto, como mínimo.

Para apagar el quemador es necesario girar el mando en sentido horario hasta el apagado (correspondiente al símbolo “•”).

Placas eléctricas\*

La regulación se puede realizar girando el mando correspondiente en sentido horario o antihorario hasta 6 posiciones diferentes:

Posición	Placa normal o rápida
0	Apagado
1	Potencia mínima
2 - 5	Potencia intermedias
6	Potencia máxima

En todas las posiciones del mando diferentes a la de apagado, se produce el encendido del piloto de funcionamiento.

Consejos prácticos para el uso de los quemadores

Si desea obtener el máximo rendimiento, es útil recordar lo siguiente:

• utilice recipientes adecuados para cada quemador (ver la tabla) con el fin de evitar que las llamas sobresalgan por el fondo de los recipientes.
• utilice siempre recipientes con el fondo plano y con tapa.
• cuando se produce la ebullición, gire el mando hasta la posición de mínimo.

Quemador	∅ Diámetro Recipientes(cm)
Rápido (R)	24 - 26
Rápido Reducido(RR)	22 - 24
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14
Corona Triple (TC)	24 - 26

Para identificar el tipo de quemador ver los diseños presentes en el párrafo "Características de los quemadores y boquillas".

Consejos prácticos para el uso de las placas eléctricas\*

Para evitar dispersiones de calor y provocar daños a la placa, es importante utilizar recipientes con fondo plano y de un diámetro igual o mayor que el de la placa.

Posición	Placa normal o rápida
0	Apagado.
1	Cocción de verduras, pescados.
2	Cocción de papas (a vapor) sopas, garbanzos, porotos.
3	Para continuar la cocción de grandes cantidades de alimentos, minestrones.
4	Asar (mediano).
5	Asar (fuerte).
6	Dorar o alcanzar el hervor en poco tiempo.

! Antes de utilizarlas por primera vez, es necesario calentar las placas de cocción a la máxima temperatura durante 4 minutos, sin olla. Durante esta fase inicial, el revestimiento protector se endurece y alcanza la máxima resistencia.

* Presente sólo en algunos modelos.

ES

Precauciones y consejos

I El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad.

Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

- Este aparato se refiere a un aparato empotrable de clase 3.

- Para su correcto funcionamiento, los aparatos a gas necesitan un regular cambio de aire. Verifique que en su instalación se respeten los requisitos contenidos en el párrafo correspondiente a la “Colocación”.

- Las instrucciones son válidas sólo para los países de destino, cuyos símbolos figuran en el manual y en la placa de características.

- El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.

- El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso dejarlo expuesto a la lluvia y a las tormentas.

- No toque la máquina descalzo o con las manos y pies mojados o húmedos.

- El aparato debe ser utilizado para cocinar alimentos, sólo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irracionales.

- Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.

- No obstruya las aberturas de ventilación y de eliminación del calor.

- Controle siempre que los mandos estén en la posición “●”/“○” cuando no se utiliza el aparato.

- No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.

- No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.

- En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).

- Verifique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean chocados accidentalmente.

- No cierre la tapa de vidrio (si existe) cuando los quemadores o la placa eléctrica todavía están calientes.

- No deje encendida la placa eléctrica sin ollas.

- No utilice ollas inestables o deformadas.

- No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas inexpertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

- Evitar que los niños jueguen con el aparato.

- El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

Eliminación

- Eliminación del material de embalaje: respete las normas locales, de esta manera los embalajes podrán ser reutilizados.

- En base a la Norma europea 2012/19/CE de Residuos de aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medioambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eleminación de su electrodoméstico viejo.

Mantenimiento y cuidados

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpiar el aparato

! Evite el uso de detergentes abrasivos o corrosivos como los quitamanchas y productos anticorrosivos, jabones en polvo y esponjas con superficie abrasiva: pueden rayar irremediablemente la superficie.

! No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

- Para un mantenimiento ordinario, es suficiente lavar la encimera con una esponja húmeda, secándola luego con un papel absorbente para cocina.

- Los elementos móviles de los quemadores se lavan frecuentemente con agua caliente y detergente tratando siempre de eliminar las incrustaciones.

- En las encimeras que poseen encendido automático, es necesario realizar frecuentemente una cuidadosa limpieza de la parte terminal de los dispositivos de encendido instantáneo electrónico y verificar que los orificios de salida del gas no estén obstruidos.

- Las placas eléctricas se limpian con un paño húmedo y se untan con un poco de aceite cuando todavía están tibias.

- El acero inoxidable puede quedar manchado si permanece en contacto por largo tiempo con agua fuertemente calcárea o con detergentes agresivos (que contengan fósforo). Se aconseja enjuagar abundantemente y secar después de la limpieza. Es además importante secar los posibles derrames de agua.

Mantenimiento de las llaves de gas

Con el tiempo puede suceder que una llave se bloquee o presente dificultad para girar, en esos casos será necesario proceder a la sustitución de dicha llave.

! Esta operación la debe efectuar un técnico autorizado por el fabricante.

Anomalías y soluciones

Puede suceder que la encimera no funcione o no funcione bien. Antes de llamar al servicio de asistencia técnica, veamos qué se puede hacer. Antes que nada verifique que no hayan interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que las llaves de gas, aguas arriba del aparato, estén abiertas.

El quemador no se enciende o la llama no es uniforme.

Controle si:

• Los orificios de salida de gas del quemador están obstruidos.
• Se han colocado correctamente todas las partes móviles que componen el quemador.
• Hay corriente de aire en las cercanías de la encimera.

La llama no permanece encendida en los modelos con seguridad.

Controle si:

• No ha presionado a fondo el mando.
• No ha mantenido presionado a fondo el mando por un tiempo suficiente como para activar el dispositivo de seguridad.
• Están obstruidos los orificios de salida del gas a la altura del dispositivo de seguridad.

El quemador en posición de mínimo no permanece encendido.

Controle si:

• Están obstruidos los orificios de salida del gas.
• Hay corriente de aire en las cercanías de la encimera.
• La regulación del mínimo es correcta.

Los recipientes no permanecen estables.

Controle si:

• El fondo del recipiente es perfectamente plano.
• El recipiente está centrado en el quemador o en la placa eléctrica.
• Las parrillas fueron invertidas.

PT

Instalação

(1) Únicamente para aquellos aparatos con dispositivos de seguridad contra fugas de gas

A R S S

PH 640.../HA

Desligar a corrente eléctrica
