MANUAL DE USUARIO SR 8410 BT Trevi

Manual de uso y instalacion

ALTAVOZ AMPLIFICADO DE ALTA POTENCIA CON RADIO FM, REPRODUCTOR DE MP3, USB, SD CARD, AUX IN Y CONEXIÓN BLUETOOTH®

PLL FM RADIO

USB SD CARD

BLUETOOTH CONNECTION

AUX IN

• Este aparato es un instrumento electrónico de alta precisión; por lo tanto, debe evitar utilizarlo en los siguientes casos:
• Cerca de fuentes de calor, como radiadores y estufas.
• En lugares muy húmedos, como cuartos de baño, piscinas, etc.
  • En lugares muy polvorientos.
• En lugares sujetos a fuertes vibraciones.
• Coloque el aparato de manera que a su alrededor haya siempre suficiente espacio para la libre circulación de aire (almenos 5 cm)
• En caso de que penetren líquidos en el interior del aparato, desconecte inmediatamente el enchufe de la toma de corriente
• y lleve el aparato al centro de asistencia autorizado TREVI más cercano.
• Antes de encender el aparato, compruebe siempre que los cables de alimentación y de conexión estén instalados correctamente

Para efectuar la limpieza, se aconseja utilizar un paño suave y ligeramente humedecido. Evite el uso de disolventes o sustancias abrasivas.

IMPORTANTE

La buena construcción del aparato garantiza su perfecto funcionamiento durante mucho tiempo. Si se presentase algún inconveniente, es oportuno consultar al Centro de Asistencia autorizado más cercano.

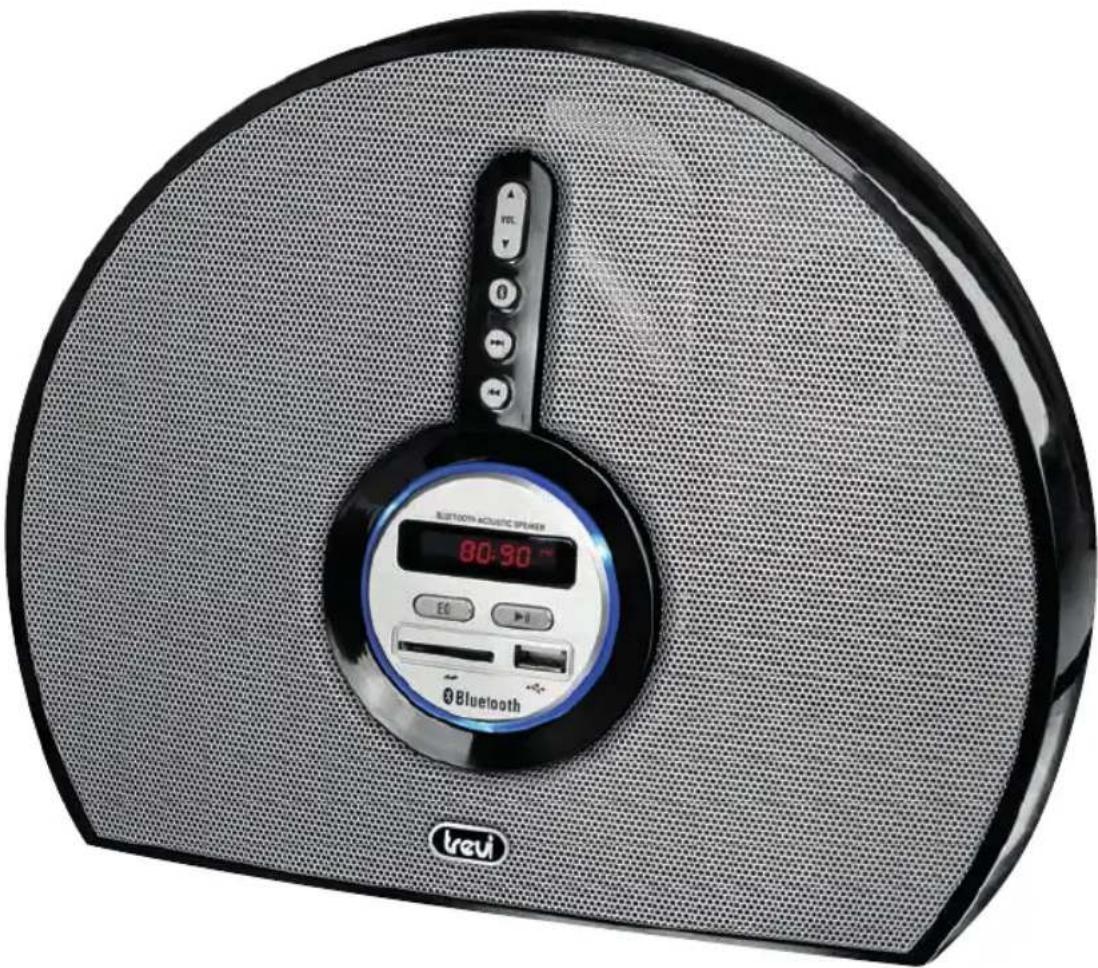

DESCRIPCIÓN CONEXIONES Y MANDOS

1. Botón STANDBY / FUNCTION
2. Botón VOL + e -
3. Botón BLUETOOTH
4. Botón NEXT
5. Botón PREV
6. Display LED
7. Botón EQ
8. Altavoces
9. Entrada SD Card
10. Puerto USB
11. Botón PLAY/PAUSE
12. Toma de alimentación

13. Entrada AUX

14. Botón FUNCTION

15. Botón REPEAT
16. Botón UP-DOWN/MEMORY/FOLD
17. Botón PREV / Indietro veloce
18. Botón EQ(FLAT, ROCK, POP, CLASSIC, JAZZ)
19. Botón STOP
20. Botón MUTE
21. Botón PLAY/PAUSE
22. Botón NEXT
23. Botón PROG.
24. Botón VOLUME + e -
25. Botón STANBY
26. Botón PAIR
27. Sensor IR
28. Compartimiento batería

ACTIVACIÓN Y SUSTITUCIÓN DE LA BATERÍA DEL MANDO A DISTANCIA

El mando a distancia usa una batería de tipo CR2025

Para activar la batería del mando a distancia (incluida), retire la lengüeta plástica de protección.

Para sustituir la batería:

1. Retire el compartimiento de baterías siguiendo la dirección de la flecha (ver la caja trasera del mando a distancia)
2. Sustituya la batería por una del mismo tipo CR2025
3. Retire el compartimiento de baterías siguiendo la dirección de la flecha (ver la caja trasera del mando a distancia)
4. Sustituya la batería por una del mismo tipo CR2025

Para activar la batería del mando a distancia (incluida), retire la lengüeta plástica de protección.

Para sustituir la batería:

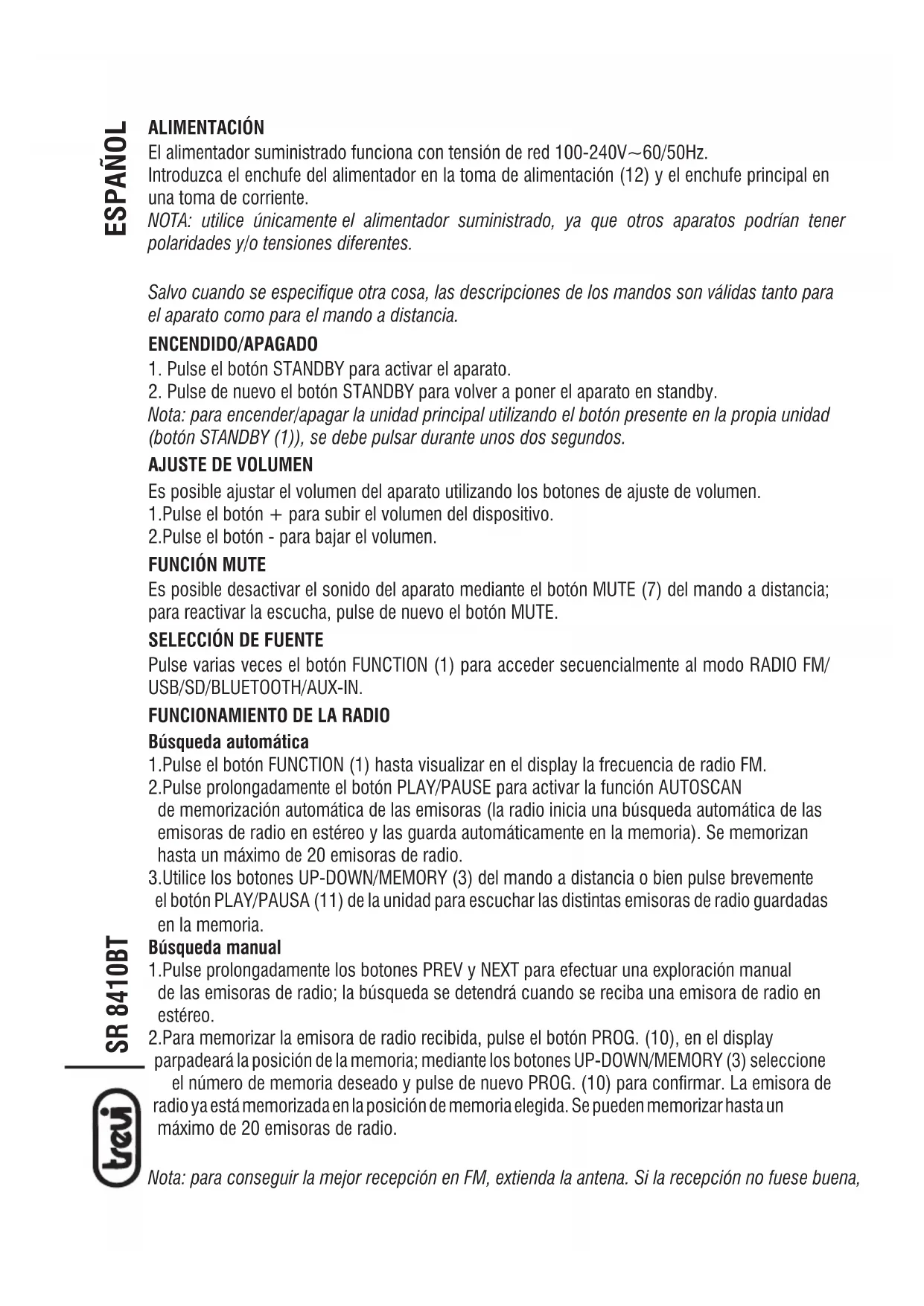

ALIMENTACIÓN

El alimentador suministrado funciona con tensión de red 100-240V\~60/50Hz.

Introduzca el enchufe del alimentador en la toma de alimentación (12) y el enchufe principal en una toma de corriente.

NOTA: utilice únicamente el alimentador suministrado, ya que otros aparatos podrían tener polaridades y/o tensiones diferentes.

Salvo cuando se especifique otra cosa, las descripciones de los mandos son válidas tanto para el aparato como para el mando a distancia.

ENCENDIDO/APAGADO

1. Pulse el botón STANDBY para activar el aparato.
2. Pulse de nuevo el botón STANDBY para volver a poner el aparato en standby.

Nota: para encender/apagar la unidad principal utilizando el botón presente en la propia unidad (botón STANDBY (1)), se debe pulsar durante unos dos segundos.

AJUSTE DE VOLUMEN

Es posible ajustar el volumen del aparato utilizando los botones de ajuste de volumen.

1. Pulse el botón + para subir el volumen del dispositivo.
2. Pulse el botón - para bajar el volumen.

FUNCIÓN MUTE

Es posible desactivar el sonido del aparato mediante el botón MUTE (7) del mando a distancia; para reactivar la escucha, pulse de nuevo el botón MUTE.

SELECCIÓN DE FUENTE

Pulse varias veces el botón FUNCTION (1) para acceder secuencialmente al modo RADIO FM/USB/SD/BLUETOOTH/AUX-IN.

1. Pulse el botón FUNCTION (1) hasta visualizar en el display la frecuencia de radio FM.
2. Pulse prolongadamente el botón PLAY/PAUSE para activar la función AUTOSCAN de memorización automática de las emisoras (la radio inicia una búsqueda automática de las emisoras de radio en estéreo y las guarda automáticamente en la memoria). Se memorizan hasta un máximo de 20 emisoras de radio.
3. Utilice los botones UP-DOWN/MEMORY (3) del mando a distancia o bien pulse brevemente el botón PLAY/PAUSA (11) de la unidad para escuchar las distintas emisoras de radio guardadas en la memoria.

Búsqueda manual

1. Pulse prolongadamente los botones PREV y NEXT para efectuar una exploración manual de las emisoras de radio; la búsqueda se detendrá cuando se reciba una emisora de radio en estéreo.
2. Para memorizar la emisora de radio recibida, pulse el botón PROG. (10), en el display parpadeará la posición de la memoria; mediante los botones UP-DOWN/MEMORY (3) seleccione el número de memoria deseado y pulse de nuevo PROG. (10) para confirmar. La emisora de radio ya está memorizada en la posición de memoria elegida. Se pueden memorizar hasta un máximo de 20 emisoras de radio.

Nota: para conseguir la mejor recepción en FM, extienda la antena. Si la recepción no fuese buena,

pruebe con otro ajuste de extensión de la antena. En cualquier caso, la calidad de la recepción en FM depende en gran medida del lugar en el que se encuentre el aparato.

La cercanía de aparatos TV, lámparas de neón u otros electrodomésticos puede causar interferencias en la recepción de los programas de radio; en ese caso, aleje el aparato.

1. Introduzca la tarjeta SD en la ranura SD (9).
2. Pulse secuencialmente el botón FUNCTION (1) hasta visualizar la opción SD; espere unos segundos hasta que el reproductor cargue todos los archivos MP3.
3. La reproducción comenzará automáticamente.
4. Para activar la pausa, pulse una vez el botón PLAY/PAUSE.
5. Para desactivar la pausa, pulse de nuevo el botón PLAY/PAUSE.
6. Para avanzar/retroceder rápidamente durante la escucha de una pista, pulse y mantenga pul sados los botones NEXT/PREV.
7. Para pasar a la reproducción de la pista anterior/siguiente, pulse los botones PREV/NEXT.

FUNCIONAMIENTO USB

1. Introduzca la memoria USB en el puerto USB (10).
2. Pulse secuencialmente el botón FUNCTION (1) hasta visualizar la opción USB; espere unos segundos hasta que el reproductor cargue todos los archivos MP3.
3. La reproducción comenzará automáticamente.
4. Para activar la pausa, pulse una vez el botón PLAY/PAUSE.
5. Para desactivar la pausa, pulse de nuevo el botón PLAY/PAUSE.
6. Para avanzar/retroceder rápidamente durante la escucha de una pista, pulse y mantenga pul sados los botones NEXT/PREV.
7. Para pasar a la reproducción de la pista anterior/siguiente, pulse los botones PREV/NEXT.

REPRODUCCIÓN CONTINUA DE UNA SOLA PISTA/TODA LA CARPETA/TODAS LAS PISTAS/ REPRODUCCIÓN ALEATORIA

En modo de reproducción (Sd card o USB), pulse varias veces el botón REPEAT (2) del mando a distancia para activar secuencialmente:

• Reproducción continua de una sola pista (en el display se visualiza durante unos segundos el texto ONE).
• Reproducción continua del contenido de una carpeta de pistas (en el display se visualiza durante unos segundos el texto FOLD).
• Reproducción continua de todas las pistas presentes en la memoria (en el display se visualiza durante unos segundos el texto ALL).
• Reproducción aleatoria de las pistas (en el display se visualiza durante unos segundos el texto RND).

Para cancelar la función de reproducción continua, pulse varias veces el botón REPEAT (2) hasta que en el display aparezca el texto NOR.

SELECCIÓN DE CARPETAS PRESENTES EN LA MEMORIA

En modo de reproducción (Sd card o USB), siempre que en la memoria en uso existan varias carpetas de archivos, es posible seleccionar la carpeta que se desee reproducir mediante el botón FOLD (3) del mando a distancia. En el display se mostrará el número de la carpeta correspondiente.

SELECCIÓN DIRECTA DE UNA PISTA

En modo de reproducción (Sd card o USB), es posible seleccionar directamente una pista utilizando los botones NEXT/PREV para avanzar/retroceder en una unidad el número de pista; utilice los

botones UP/DOWN (3) del mando a distancia para avanzar/retroceder en una decena el número de pista. En el display se visualizará el número de la pista en curso.

PROGRAMACIÓN DE LA REPRODUCCIÓN DE PISTAS

En modo de reproducción (Sd card o USB), es posible activar la reproducción programada de pistas hasta un máximo de 99. Para activar la reproducción programada:

• Detenga la reproducción de audio (botón STOP) y pulse el botón PROG. (10) del mando a distancia; en el display parpadeará la posición de memoria.
• Seleccione mediante los botones NEXT/PREV el número de la pista que desea programar.
• Pulse el botón PROG. para pasar a la posición de memoria siguiente.
  Repita los pasos anteriormente descritos hasta recopilar la programación deseada.

- Para iniciar la reproducción, pulse el botón PLAY/PAUSE; para detenerla, pulse el botón STOP (6). Para cancelar la programación, detenga la reproducción de las pistas con el botón STOP (6) y pulse de nuevo el botón STOP (6).

1. Pulse secuencialmente el botón FUNCTION (1) hasta visualizar la opción BT; el aparato comenzará a buscar otros dispositivos BT a los que conectarse (el marco luminoso que rodea el display parpadeará rápidamente).
2. Habilite la conexión Bluetooth® en el dispositivo externo (móvil, tablet, etc.) siguiendo las indicaciones del manual de instrucciones correspondiente.
3. Efectúe una búsqueda de dispositivos desde el dispositivo externo y seleccione "F-3088"; en caso de que se solicite una clave, introduzca "0000".
4. Una vez realizado el emparejamiento con el dispositivo externo, el marco luminoso que rodea el display permanecerá encendido sin parpadear.

Ya es posible iniciar la reproducción musical desde el propio dispositivo.

Mediante los botones presentes en el mando a distancia o en la unidad principal, es posible gestionar la reproducción de las pistas contenidas en el dispositivo emparejado (teléfono, tablet).

• Pulse el botón PLAY/PAUSE para reproducir o pausar la reproducción de la pista.
• Pulse el botón PREV para pasar a la pista anterior.
• Pulse el botón NEXT para pasar a la pista siguiente.

Nota 1: esta función está activa sólo en los dispositivos Bluetooth® compatibles con el perfil AVRCP.

- Nota 2: debido a la continua evolución de la tecnología Bluetooth®, algunos dispositivos pueden ser incompatibles o no totalmente compatibles con el dispositivo TREVI SR 8410BT.

Para conectar un nuevo dispositivo es necesario poner el aparato en modo de búsqueda:

• Pulse el botón PAIR (13) del mando a distancia o el botón BLUETOOTH (3) de la unidad principal; el marco luminoso volverá a parpadear rápidamente.
• Repita los pasos del 1 al 4 anteriormente descritos.

Si tras poner el aparato en modo de búsqueda no se efectúa ningún emparejamiento con dispositivos BT en el transcurso de dos minutos, el modo de búsqueda se suspenderá (el marco luminoso parpadeará lentamente); para volver a activarlo, pulse el botón PAIR (13) o BLUETOOTH (3). Nota: una vez emparejado el dispositivo, puede que la conexión se interrumpa (por ejemplo, en caso de alejarlo demasiado del amplificador/alimentador). Normalmente, la conexión se restablece automáticamente; de lo contrario, será necesario volver a realizar el procedimiento de emparejamiento.

1. Conecte mediante el cable la salida audio de smartphones, tablet, multimedia players con la entrada AUX IN (13) del reproductor.
2. Pulse secuencialmente el botón FUNCTION (1) hasta visualizar la opción AUX.
3. Active la reproducción de la fuente externa (véase manual del aparato).

CARACTERÍSTICAS TÉCNICAS

SECCIÓN RADIO

Banda de frecuencia: PLL FM 87.5 - 108.0 MHz

AMPLIFICACIÓN

Potencia total: 6+6 W.

ENTRADAS

Perfiles Bluetooth®:....A2DP, AVRCP

AUX IN:......Toma Jack 3,5 mm

DATOS GENERALES

Alimentación: ....CC 8 V - 2,5 A con el alimentador externo de red 100-240V\~

Consumo....28 W

Dimensiones: 280 x 196 x 220 mm

Peso: 2.71 kg

Advertencias para la correcta eliminación del producto.

El símbolo que aparece en el aparato indica que el residuo debe ser objeto de “recogida selectiva” por tanto el producto no se debe eliminar junto con residuos urbanos.

El usuario deberá entregar el producto a los “centros de recogida selectiva” creados por las administraciones municipales o bien al distribuidor cuando adquiera un nuevo producto.

La recogida selectiva del residuo y las sucesivas operaciones de tratamiento, recuperación y eliminación favorecen la fabricación de aparatos con materiales reciclados y limitan los efectos negativos en el medio ambiente y la salud causados por una gestión incorrecta del residuo.

La eliminación abusiva del producto da lugar a la aplicación de sanciones administrativas.

trevi
