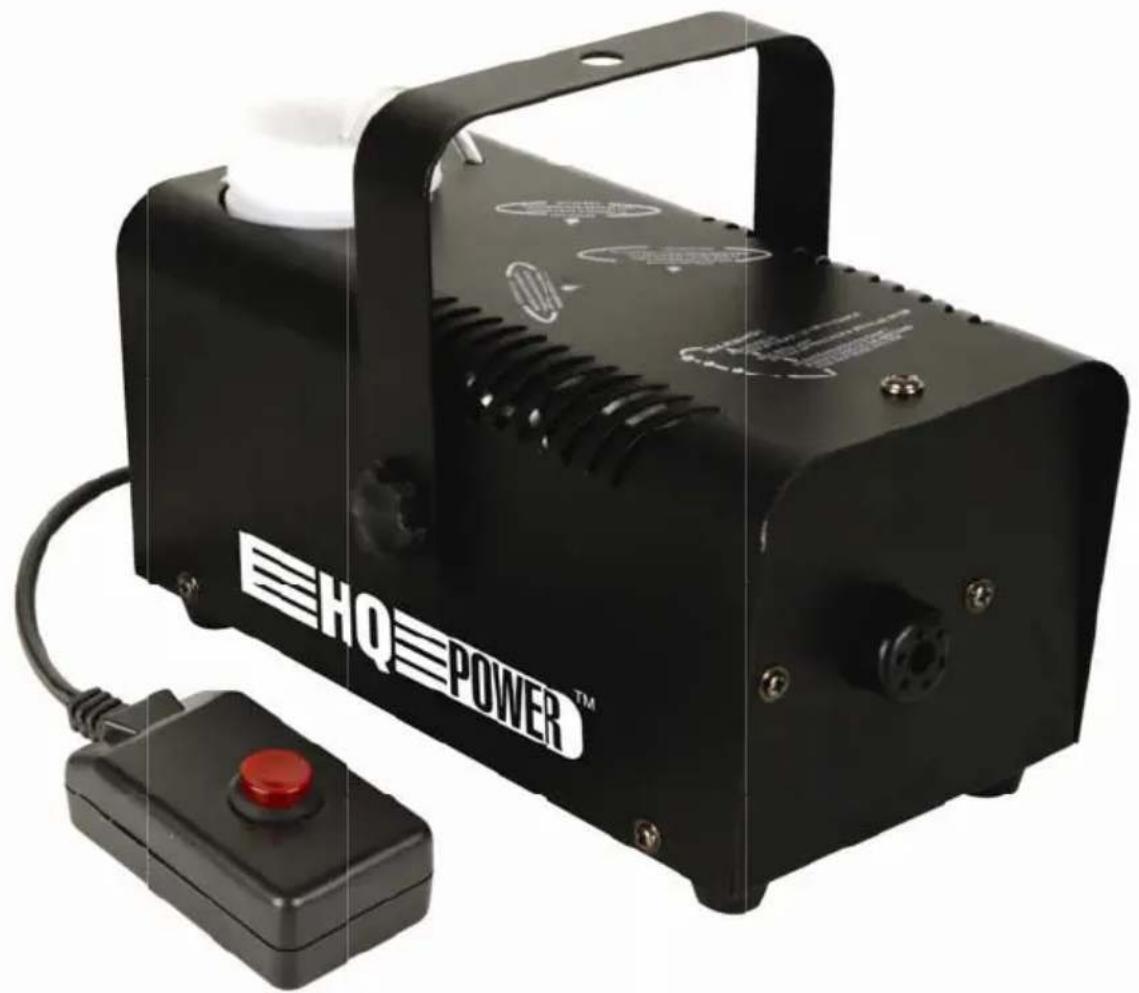

VDL400SM - Máquina de efectos HQ Power - Manual de uso y guía de instrucciones gratis

Tipo de dispositivo	Máquina de humo
Potencia	400 W
Controlador	Incluido
Alimentación	Eléctrica
Material de la carcasa	Metal
Color	Negro
Peso	No especificado
Dimensiones	No especificadas
Tipo de fluido	Fluido de humo estándar
Uso	Interior/exterior
Tiempo de calentamiento	No especificado
Caudal de humo	No especificado
Certificación	CE
Accesorios incluidos	Controlador con cable
Seguridad	Protección contra sobrecalentamiento

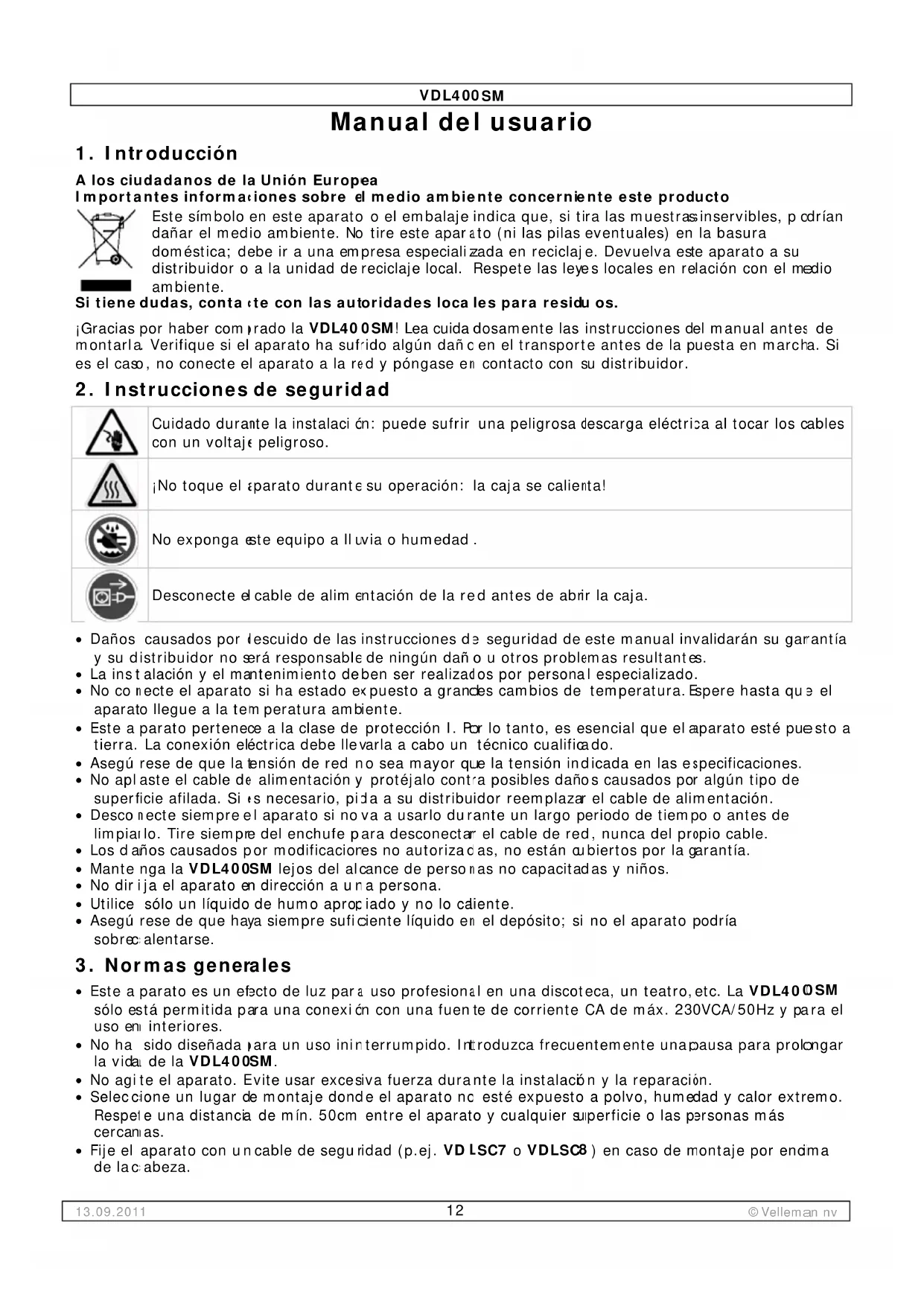

MANUAL DE USUARIO VDL400SM HQ Power

MÁQUINA DE HUMO - 400W - CON CONTROLADOR

NEBELMASCHINE - 400W - MIT CONTROLLER

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, p cdrían dañar el medio ambiente. No tire este aparato (ni las pilas eventuales) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, conta ete con las autoridades loca les para residu os.

¡Gracias por haber comprado la VDL400SM! Lea cuida dosamente las instrucciones del manual antes de montarla. Verifique si el aparato ha sufrido algún dañc en el transporte antes de la puesta en marcha. Si es el caso, no conecte el aparato a la red y póngase en contacto con su distribuidor.

2. Instrucciones de seguridad

	Cuidado durante la instalación: puede sufrir una peligrosa descarga eléctrica al tocar los cables con un voltaje peligroso.
	¡No toque el aparato durante su operación: la caja se calienta!
	No exponga este equipo a lluvia o humedad .
	Desconecte el cable de alim entación de la red antes de abrir la caja.

• Daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
• La instalación y el mantenimiento deben ser realizados por personal especializado.
• No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente.
• Este a parato pertenece a la clase de protección I. Por lo tanto, es esencial que el aparato esté puesto a tierra. La conexión eléctrica debe llevarla a cabo un técnico cualificado.
• Asegú rese de que la tensión de red no sea mayor que la tensión indicada en las especificaciones.
• No aplaste el cable de alimentación y protéjalo contra posibles daños causados por algún tipo de superficie afilada. Si es necesario, pida a su distribuidor reemplazar el cable de alimentación.
• Desconecte siempre el aparato si no va a usarlo durante un largo periodo de tiempo o antes de limpiairo. Tire siempre del enchufe para desconectar el cable de red, nunca del propio cable.
• Los d años causados por modificaciones no autorizadas, no están cubiertos por la garantía.
• Mante nga la VDL400SM lejos del alcance de personas no capacitadas y niños.
• No dir ija el aparato en dirección a una persona.
• Utilice sólo un líquido de humo apropiado y no lo caliente.
• Asegú rese de que haya siempre suficiente líquido en el depósito; si no el aparato podría sobrecalentarse.

3. Normas generales

• Este a parato es un efecto de luz para uso profesional en una discoteca, un teatro, etc. La VDL400SM sólo está permitida para una conexión con una fuente de corriente CA de máx. 230VCA/50Hz y para el uso en interiores.
• No ha sido diseñada para un uso in interrumpido. Introduzca frecuentemente unapausa para prolongar la vida de la VDL400SM.
• No agite el aparato. Evite usar excesiva fuerza durante la instalación y la reparación.
• Seleccione un lugar de montaje donde el aparato no esté expuesto a polvo, humedad y calor extremo. Respele una distancia de mín. 50cm entre el aparato y cualquier superficie o las personas más cercanías.
• Fije el aparato con un cable de seguridad (p.ej. VD LSC7 o VDLSC8) en caso de montaje por endima de lacabeza.

VDL400SM

• Familiarícese con el funcionamiento del aparato. Sólo personas cualificadas pueden manejar este aparato. La mayoría de los daños son causados por un uso inadecuado.
• Transporte el aparato en su embalaje original.
• Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas.
• Utilice sólo la VDL400SM para aplicaciones descritas en este manual a fin de evitar p.ej. cortocircuitos, quemaduras, descargas eléctricas, explosión de la lámpara, etc. Un uso desautorizado puede causar daños y anula la garantía completamente.

4. Descripción

Véase las figuras en la página 2.

1	boquilla
2	soporte de montaje 6 portafusibles
3	depósito con tapón de rosca
4	controlador
	4a	interruptor para la producción de humo
	4b	lámpara piloto

5	conexión para el controlador
7	interruptor ON/OFF
	8 cable de red
9	tubo para el líquido de humo
10	ventana de control para el nivel del líquido

5. Instalación

Véase las figuras en la página 2 de este manual del usuario.

a) Líquido de humo

• Desconecte el aparato de la red antes de rellenar el depósito.
• Use un líquido de humo no inflamable a base de agua y sin aceite o grasa, como VDLSL1 (1 litro), VDLSL5 (5 litros), o VDLSL5H (5 litros de líquido de humo con alta densidad).

• Utilizar un líquido de humo no recomendado podría dañar el aparato y anularía la garantía.

• Desconecte el aparato de la red eléctrica [8].

• Desatornille el tapón del depósito [3].
• Eche el líquido de humo cuidadosamente en el depósito; no sobrepase la indicación "Maximum" en la parte superior del aparato (¡no añada demasiado líquido!).
• Vuelva a poner el tapón y atorníllelo.
• Introduzca el tubo [9] cuidadosamente en el depósito hasta que la punta toque el fondo del tanque.

Observación: ¡No use este aparato con el depósito [3] abierto!

b) Fusible

• Desconecte el aparato de la red [8] antes de reemplazar un fusible.
• Si se funde una lámpara, es posible que se deba también reemplazar el fusible en el panel trasero.

• Reemplace un fusible fundido por otro del mismo tipo (véase "8. Especificaciones"):

• Desatornille la tapa del portafusibles [6] en el panel trasero con un destornillador adecuado.

• Quite el fusible fundido y reemplácelo.
• Vuelva la tapa [6] en su lugar y atorníllela.

c) Instalación del aparato

Observación: Para evitar que el líquido se derrame, no rellene el depósito [3] completamente al montar el dispositivo bajo un ángulo.

• Respete la directiva EN 60598-2-17 y toda norma nacional antes de instalar el aparato. La instalación debe ser realizada por un técnico especializado.
• El soporte donde irá el aparato, debe ser capaz de sostener 10 veces el peso de éste durante una hora, sin que se produzca una deformación de dicho soporte.
• Siempre fije la VDL400SM con un cable de seguridad (p.ej. VDLSC7 o VDLSC8).
• Evite ponerse debajo del aparato durante el montaje, la limpieza, etc. Un técnico especializado debe revisar el aparato antes de la puesta en marcha. Después, debe revisarlo una vez al año.
• Instale el aparato fuera del alcance de personas no autorizadas y en un lugar con poca gente.
• La instalación de este aparato exige una sólida experiencia práctica: debe poder calcular la carga máx. del soporte, debe conocer los materiales necesarios para la instalación, etc. De vez en cuando, una verificación de la estructura y del aparato mismo debe ser llevada a cabo por un técnico especializado. No intente instalar este aparato si no está suficientemente cualificado; una instalación incorrecta puede causar lesiones.
• Quite todo material inflamable en un radio de 50cm alrededor del aparato.
• Pregunte a un electricista cómo hacer la conexión eléctrica.

VDL400SM

• Conecte el aparato a la red eléctrica con la conexión de alimentación [8]. Normalmente, no se conectan efectos luminosos a dimmer packs (reguladores).
• Un experto debe probar la instalación antes de la puesta en marcha.

6. Uso

Véase las figuras en la página 2 de este manual del usuario.

• Conecte el aparato a la red eléctrica [8] y coloque el interruptor [7] en la parte posterior del aparato en la posición ON. Después del tiempo de calentamiento (± 4 minutos), el aparato está listo para utilizar. La lámpara piloto rojo se ilumina.
• Active/desactive la producción de humo con el pulsador [4a].
• Es posible que la lámpara piloto del controlador [4] se desactive y la emisión de humo pare mientras mantiene pulsado el botón. Esto significa que el aparato debe calentarse durante algunos minutos. Este procedimiento garantiza una temperatura de evaporación apropiada y una mejor emisión de humo.

7. Limpieza y mantenimiento

1. Apriete bien las tuercas y los tornillos y verifique que no hay señales de oxidación.
2. Las partes móviles no pueden mostrar ningún rastro de desgaste y deben estar bien equilibradas.
3. No dañe los cables de alimentación. Contacte con un técnico especializado para instalar el aparato.
4. Desconecte el aparato de toda fuente antes de limpiarlo.
5. Limpie el aparato regularmente con un paño húmedo y sin pelusas. Evite el uso de alcohol y de disolventes.
6. El usuario no habrá de efectuar el mantenimiento de ninguna pieza salvo los fusibles (véase "5. Instalación"). El mantenimiento debe llevarse a cabo por personal especializado
7. Contacte con su distribuidor si necesita piezas de recambio.
8. Limpie el elemento calentador después de 30 horas de uso con un líquido de limpieza especial, que se puede comprar en la tienda de su distribuidor local. Rellene el depósito con el líquido de limpieza y haga funcionar el aparato durante un cierto tiempo. Si el aparato está limpio, saque el líquido de limpieza restante del depósito y enjuáguelo a fondo con agua destilada. ¡Nunca utilice agua normal para limpiar o enjuagar el aparato!

8. Especificaciones

alimentación	máx.	230VAC/50Hz
consumo	máx.	400W
fusible F 3A, 250VAC (5 x 20mm) (referencia FF3N)
volumen de salida de humo 70m^3/min
tiempo de calentamiento ± 4 minutos
capacidad del depósito 0.3 litros
dimensiones 230 x 110 x 110mm (sin soporte de montaje)
peso	1.6kg

Utilice este aparato sólo con los accesorios originales. Velleman nv no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página web www.hqpower.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman nv dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.

Bedienungsanleitung

1. Einführung

Garantía de servicio y calidad Velleman®

Velleman ^® disfruta de una experiencia de más de 35 años en el mundo de la electrónica con una distribución en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometimos nuestros productos regularmente a controles de calidad adicionales, tanto por nuestro propio servicio de calidad como por un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible apelar a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;

- Si la queja está fundada y si la reparación o la sustitución de un artículo es imposible, o si los gastos son desproporcionados,

Velleman ^® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, recibirá un artículo de recambio o el reembolso completo del precio de compra al descubrir un defecto hasta un año después de la compra y la entrega, o un artículo de recambio al 50% del precio de compra o la sustitución de un 50% del precio de compra al descubrir un defecto después de 1 a 2 años.

- Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directamente o indirectamente al aparato y su contenido después de la entrega (p.ej. por oxidación, choques, caída,...) y causados por el aparato; al igual que el contenido (p.ej. pérdida de datos) y una indemnización eventual para falta de ganancias;

- partes o accesorios que deban ser reemplazados regularmente, como por ejemplo baterías, lámparas, partes de goma... (lista ilimitada);

- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;

- daños causados por un uso comercial, profesional o colectivo del aparato (el periodo de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato.

- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explicita de SA Velleman®;

- se calcula gastos de transporte de y a Velleman ^29 si el aparato ya no está cubierto por la garantía.

- Cualquier reparación se efectuará por el lugar de compra. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del defecto;

- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;

- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del periodo de garantía.

- Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión)
