MANUAL DE USUARIO G728II Nexoc

Mapa del sistema: Vista frontal con panel LCD abierto Modelo B ...

Dernières informations de spécificationLes spécifications énumérées danscette section sont correctes à l'heure dela mise sous presse. Certains éléments(particulièrement les types de proces-seur/vitesse unique) peuvent être modi-fiés ou mis à niveau en fonction ducalendrier des parutions du fabricant.Voyez auprès de votre service clientèlepour les détails. Options d’écrans LCD Modèle A:15,6" (39,62cm) HD+/ FHDModèle B:17,3" (43,94cm) HD+/ FHD Adaptateur vidéo GPU intégré Intel® et GPU discret NVIDIAPrennent en charge la technologie NVIDIA® OptimusGPU intégré Intel® (le GPU dépend du processeur)Intel® HD Graphics 4600Fréquence dynamique (Technologie de mémoire vidéo dynamique d'Intel jusqu’à 1,7Go)Compatible avec MS DirectX® 11GPU discret NVIDIA®NVIDIA® GeForce GTX 765M RAM Vidéo interne GDDR5 2Go Compatible avec MS DirectX® 11.1 Sécurité Mot de Passe du BIOSFente de verrouillage de sécurité (type Kensington)(Option d’usine) Lecteur d'empreintes digitales (Modèle A seulement) Son Interface conforme HDA (Son Haute Définition)Sound Blaster Cinema2 haut-parleurs intégrésMicrophone intégré Mémoire Trois emplacements SODIMM 204 broches, supportant la mémoire DDR3L 1600MHzMémoire extensible jusqu’à 24Go(La fréquence réelle d’opération de la mémoire dépend du FSB du processeur.)Remarque: Seuls trois modules SO-DIMM sont pris en charge par les processeurs Quad-Core ; les processeurs Dual-Core prennent en charge deux modules SO-DIMM au maximum Stockage de données (Option d’usine) Un module de lecteur optique échangeable (module de lecteur Super Multi ou module de lecteur combo Blu-Ray)(Option d’usine) Deux disques durs/SSDs 2,5" (6cm) 9,5mm (h) SATA changeables prenant en charge la configuration RAID niveau 0/1 (Option d’usine) Un lecteur SSD mSATA89 Français Interface Un port USB 2.0 Trois ports USB 3.0 Un port eSATA (port USB 3.0 combiné) Un port de Sortie HDMI-Out Une prise de sortie haut-parleurs/casque Une prise d'entrée de microphone Une prise de sortie S/PDIF Une prise réseau RJ-45 Un port moniteur externe Une prise d’entrée en DC Clavier Clavier "Win Key" pleine taille (avec pavé numérique) Dispositif de pointage Touchpad intégré (avec fonction de défilement) Lecteur de carte Lecteur de carte Push-Push multi-en-1 MMC (MultiMedia Card) / RS MMCSD (Secure Digital) / Mini SD / SDHC/ SDXC MS (Memory Stick) / MS Pro / MS Duo Communication 1Gbit réseau Ethernet intégré (Option d’usine) 2M caméra PC HD (Option d’usine) Module Mini-carte 3G (Modèle A seulement) Modules Half Mini-carte LAN sans fil/ Bluetooth: (Option d’usine) Bluetooth 4.0 et LAN sans fil (802.11a/g/n) Intel® Centrino® Advanced-N 6235 (Option d’usine) Bluetooth 4.0 et LAN sans fil (802.11b/g/n) Intel® Centrino® Wireless- N 2230 (Option d’usine) LAN sans fil (802.11b/g/n) (tiers) (Option d’usine) Bluetooth 4.0 et LAN sans fil (802.11b/g/n) (tiers) Logements Mini-carte Modèle A: Logement 1 pour module LAN sans fil o module combo Bluetooth et LAN sans fil (Option d’usine) Logement 2 pour module 3G o lecteur SSD mSATA Modèle B: Logement 1 pour module LAN sans fil o module combo Bluetooth et LAN sans fil (Option d’usine) Logement 2 pour module lecteur SSD mSATA Spécifications environnementales Température En fonction : 5 °C- 35°C Eteint : -20 °C - 60°C Humidité relative En fonction : 20% - 80% Eteint : 10% - 90% Mise en marche Adaptateur AC/DC pleine bande Entrée AC: 100-240V, 50-60Hz Sortie DC: 19V, 6,15A (120W) Batterie Smart Lithium-Ion à 8 éléments, 76,96WH Dimensions physiques & poids Modèle A: 374 (l) x 250(p) x 16,3 - 42,7 (h) mm 2,7kg avec lecteur de disque optique et batterie 76,96WH Modèle B: 413 (l) x 277,5 (p) x 17,5 - 44 (h) mm 3,2kg avec lecteur de disque optique et batterie 76,96WH90 Français91 Español Acerca de esta Guía del Usuario Concisa Esta guía rápida es una breve introducción para poner su sistema en funcionamiento. Es un suplemento y no un sustituto del Manual del usuario completo en inglés en formato Adobe Acrobat del disco Device Drivers & Utilities + User's Manual suministrado con el ordenador. En este disco también se encuentran los controladores y utilitarios necesarios para utilizar el ordenador correctamente (Nota: La compañía se reserva el derecho a revisar esta publicación o cambiar su contenido sin previo aviso). Algunas o todas las características del ordenador pueden haberse configurado de antemano. Si no lo están, o si desea reconfigurar (o reinstalar) partes del sistema, consulte el Manual del usuario completo. El disco Device Drivers & Utilities + User’s Manual no contiene un sistema operativo. Información de regulación y seguridad Por favor, preste especial atención a todos los avisos de regulación e información de seguridad contenidos en el Manual del usuario completo del disco Device Drivers & Utilities + User’s Manual. © Abril 2013 Marcas registradas Intel, e Intel Core son marcas/marcas registradas de Intel Corporation.92 Español Instrucciones para el cuidado y funcio- namiento El ordenador portátil es muy robusto, pero puede dañarse. Para evitaresto, siga estas sugerencias:

• No lo deje caer ni lo exponga a golpes fuertes. Si el ordenador se cae, la carcasa y los componentes podrían dañarse.
• Manténgalo seco y no lo sobrecaliente. Mantenga el ordenador y fuente de alimentación alejados de cualquier tipo de fuente de calor. Esto es un aparato eléctrico. Si se derrama agua u otro líquido en su interior, el orde-nador podría dañarse seriamente.
• Evite las interferencias. Mantenga el ordenador alejado de transformado- res de alta capacidad, motores eléctricos y otros campos magnéticos fuer-tes. Éstos pueden dificultar el correcto funcionamiento y dañar los datos.
• Siga las instrucciones apropiadas de manejo del ordenador. Apague el ordenador correctamente y no olvide guardar su trabajo. Recuerde guardar periódicamente sus datos, pues los datos pueden perderse si la batería se descarga. Servicio Si intenta reparar el ordenador usted mismo, podría anular la garantíay exponerse usted y el ordenador a descarga eléctrica. Deje que sea personal de reparación cualificado el que realice las reparaciones, es- pecialmente bajo cualquiera de estas condiciones:• Cuando el cable de alimentación o adaptador AC/DC esté dañado o pelado.• Si el ordenador ha estado expuesto a la lluvia u otros líquidos.• Si el ordenador no funciona con normalidad tras seguir las instrucciones de uso.
• Si el ordenador se ha caído o dañado (no toque el líquido venenoso si el panel LCD se rompe).• Si hay un olor fuera de lo normal, calor o humo que sale del ordenador. Información de seguridad
• Utilice solamente un adaptador de alimentación aprobado para su uso con este ordenador.• Utilice solamente el cable de corriente y las baterías indicados en este manual. No tire las baterías al fuego. Podrían explotar. Consulte los códi-gos locales para posibles instrucciones para desechos especiales.• Nunca utilice una batería que se haya caído o que parezca dañada (p. ej. doblada o retorcida). Incluso si el ordenador sigue funcionando con una batería dañada, puede provocar daños en el circuito que podrían causar fuego.• Compruebe que su ordenador esté completamente apagado antes de intro-ducirlo en una bolsa de viaje (o en cualquier funda).• Antes de limpiar el ordenador, quite la batería y asegúrese de que el orde-nador esté desconectado de cualquier fuente de alimentación externa, peri-féricos y cables (incluyendo la línea telefónica).• Utilice un trapo limpio y suave para limpiar el ordenador, pero no aplique limpiador directamente en el ordenador. No utilice limpiadores volátiles (derivados del petróleo) o limpiadores abrasivos en ningún lugar del orde-nador.• No intente reparar baterías. Solicite la reparación o la sustitución a su representante de servicio o a personal de servicio cualificado. Precauciones para baterías de polímero Tenga en cuenta la información siguiente específica para baterías depolímero; además, donde corresponda, invalida la información sobreprecauciones para baterías normales.• Las baterías pueden aumentar o hincharse ligeramente, sin embargo, esto es parte del mecanismo de seguridad de la batería y o supone un problema.• Utilice los procedimientos de manejo apropiados cuando utilice baterías de polímero. No utilice baterías de polímero en entornos con temperatura ambiental alta y no guarde las baterías sin usar durante mucho tiempo.

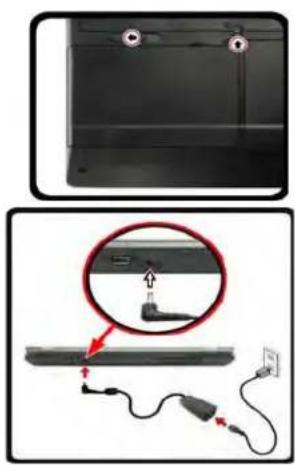

Eliminación de la batería & CuidadoEl producto que usted ha comprado contiene una batería recar-gable. La batería es reciclable Terminada su vida útil, según lasleyes locales y estatales, puede ser ilegal desecharla junto conlos residuos ordinarios. Verifique con las autoridades locales res-ponsables de los desechos sólidos cuáles son las opciones deeliminación y reciclado existentes en su zona.Peligro de explosión si la batería está mal colocada. Sustitúyalacon un tipo de batería igual o equivalente al recomendado por elfabricante. Elimine la batería usada de conformidad con las ins-trucciones del fabricante.93 Español Guía rápida para empezar 1. Quite todos los materiales del embalaje.2. Coloque el ordenador en una superficie estable.3. Inserte la batería y asegúrese de que quede bloqueada en su posición.4. Conecte en los puertos correspondientes los periféricos que desee utilizar con el ordenador (p. ej. teclado y ratón).5. Conecte el adaptador AC/DC al conector de entrada DC que está del lado posterior del ordenador, y luego conecte el cable de alimentación AC en un eschufe y al adaptador.6. Utilice una mano para levantar con cuidado la tapa/LCD a un ángulo de visión cómodo (no exceder 135 grados), mientras utiliza la otra mano (como se muestra en la Figura 1) para sostener la base del ordenador (Nota: Nunca levante el ordenador por la tapa/ LCD).7. Presione el botón de encendido para “encender”. Software de sistema Puede ser que su ordenador tenga instalado un software desistema. Si no es el caso, o si desea reconfigurarlo con otrosistema, este manual se refiere a Microsoft Windows 8.Figura 1 - Abrir la tapa/LCD/ordenador con el adaptador AC/DC enchufado

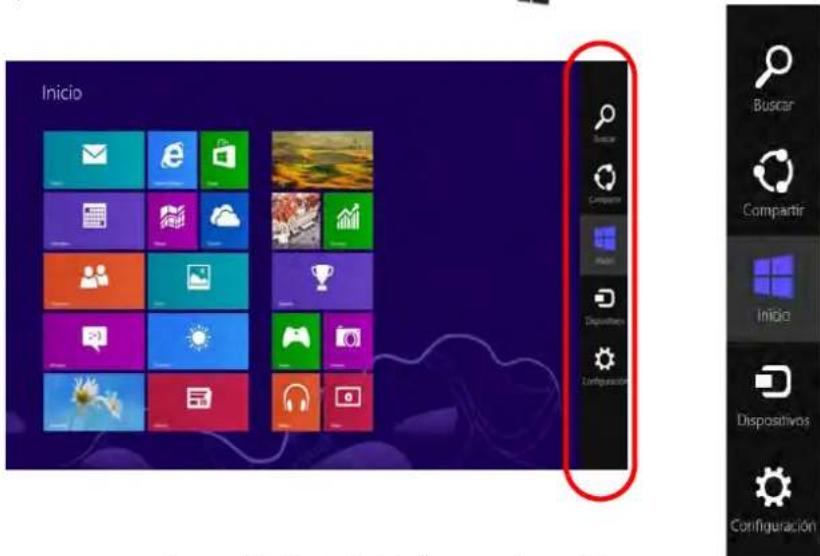

ApagarPor favor, tenga en cuenta que debería siempre apagar el or- denador haciendo clic en Configuración en la Barra Charms (utilice la combinación Tecla de Windows + tecla C para acceder a la Barra Charms) y eligiendo la opción Apagar des- de el menú Iniciar/Apagar.Esto le ayudará a evitar problemas con el disco duro o el sis-tema. 135°94 Español Diferencias de modelos Esta serie de portátil incluye dos tipos de modelos distintos que se diferencian según se indica en la siguiente tabla. Tenga en cuenta que el modelo puede parecer ligeramente distinto al de las imágenes en este manual. Tabla 1 - Diferencias de modelos Soporte para HDD RAID Su(s) disco(s) duro(s) puede(n) configurarse en modo AHCI o en modo RAID (para rendimiento mejorado o protección). Tenga en cuenta que necesita configurar su(s) disco(s) duro(s) en el modo RAID antes de instalar el SO Windows (consulte Configuración RAID en la página 95). Característica Modelo A Modelo B Tipo de LCD15,6” (39,62cm) HD+/ FHD 17,3” (43,94cm) HD+/ FHD Módulo 3GOpción No soportadoLector de huellas digitalesOpción No soportadoDimensiones y peso374 (a) x 250 (l) x 16,3 - 42,7 (h) mm2,7Kg con unidad óptica y batería413 (a) x 277,5 (l) x 17,5 - 44(h) mm3,2Kg con unidad óptica y batería95 Español Configuración RAID Puede utilizar sus discos duros combinando en Tira (RAID 0), Espejo (RAID 1) o Recovery (Recuperación) para tolerancia de fallo o rendimiento. Tabla 2 - Descripción de RAID Antes de configurar su disco duro Serial ATA en el modo RAID necesitará preparar lo siguiente:

1. El disco del SO Microsoft Windows 8.2. Un disco duro instalado en la bahía HDD primaria.

3. Un segundo (idéntico) disco duro instalado en la bahía HDD

4. El disco Device Drivers & Utilities + User’s Manual.

5. Una unidad Flash USB.6. Un ordenador en funcionamiento (para copiar los archivos del disco Device Drivers & Utilities + User’s Manual a la unidad flash USB). Nota: Todos los discos duros en la RAID deben ser idénticos (del mismo tamaño y marca) para evitar un comportamiento inesperado del sistema. Procedimiento de configuración de RAID Antes de instalar el sistema, deberá copiar una carpeta de controladores (en el disco Device Drivers & Utilities + User’s Manual) en una unidad flash USB o un disco duro externo USB. Sin embargo, necesitará utilizar un ordenador operativo y copiar la carpeta de controladores en una unidad Flash USB o un disco duro externo USB.

1. Conecte una unidad Flash USB o disco duro externo USB al ordenador operativo.

2. Inserte el disco Device Drivers & Utilities + User’s Manual en la

unidad de CD/DVD del ordenador operativo.

3. Copie la carpeta f6flpy-x64 desde la ubicación siguiente (D: indica

la unidad DVD) en el disco Device Drivers & Utilities + User’s Manual a la unidad Flash USB o disco duro externo USB.• For Windows 8 32bit = D:\Options\RAID\f6flpy-x86• For Windows 8 64bit = D:\Options\RAID\f6flpy-x64Nivel de RAID DescripciónRAID 0(se necesitan al menos dos dis-cos duros)Unidades idénticas leyendo y escribiendo datos en paralelo para aumentar el rendimiento. RAID 0 implementa una matriz de discos dividida, los datos se dividen en dos bloques y cada uno se escribe en una unidad de disco diferente.RAID 1(se necesitan al menos dos dis-cos duros)Se usan unidades idénticas en una configura-ción de espejo (mirror) para proteger los datos. Si una unidad que es parte de una matriz de espejo falla, la unidad reflejada (que contiene datos idénticos) continuará con todos los datos. Cuando se instala una nueva unidad, los datos se reconstruyen en la nueva unidad desde la unidad reflejada para restablecer la tolerancia a fallos.Recovery (Recupera-ción)(se necesitan al menos dos dis-cos duros)Dos unidades idénticas copiando datos entre un disco maestro y un disco de recuperación. Esto ofrece más control sobre cómo los datos son copiados entre las unidades maestra y de recu-peración, las actualizaciones de volumen rápi-das y la posibilidad de ver los datos en el Explorador de Windows.96 Español

4. Inicie su ordenador y pulse <F2> para entrar en la BIOS.

5. Vaya al menú Boot, seleccione OS Select y pulse Entrar.

6. Ajuste OS Select a “Windows 8” y ajuste UEFI Boot a “Enabled”.

7. Pulse <Esc> para salir del menú y vaya al menú Advanced.

8. Seleccione SATA Mode, pulse Entrar y seleccione "RAID Mode".

9. Presione <F4> y <Yes> para “Save Changes and Reset” (Guardar cambios y reiniciar).10. Cuando el ordenador reinicie presione <F2> para entrar en la BIOS de nuevo.

11. Vaya a Intel(R) Rapid Storage Technology (en el menú

Advanced) y presione Entrar.12. Seleccione Create RAID Volume y presione Entrar.13. Ahora puede configurar su volumen RAID usando cualquiera de los dos discos instalados.14. Vaya a Name: y presione Entrar.15. Escriba un nombre de su elección para el volumen RAID y presione Entrar.16. Vaya a RAID Level: y presione Entrar.17. Elija el nivel RAID Level requerido (vea la Tabla 2 en la página 95) y presione Entrar.

• RAID0 (Stripe)/ RAID1 (Mirror)/ Recovery (Recuperación)

18. Vaya a cualquiera de los discos listados bajo Select Disks: y

seleccione un nombre de disco y presione Entrar.

19. Mueva el cursor (utilizando las flechas) hasta X (o seleccione el

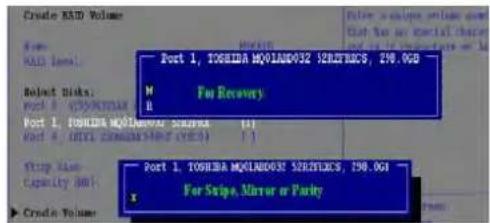

disco requerido) y presione Entrar. Si ha seleccionado un nivel RAID Recovery (Recuperación) necesita seleccionar un disco como Master disk (M) (Disco maestro) y otro como Recovery disk (R) (Disco de recuperación (R)).

20. Debería seleccionar dos discos idénticos para formar su volumen RAID.

21. Si ha seleccionado RAID0 (Stripe) podrá ajustar el “Strip Size”

(Tamaño de lista) según sus necesidades.

22. Si ha seleccionado Recovery (Recuperación) entonces podrá

ajustar la Synchronization (Sincronización) a “On Request” (A petición) o “Continuous” (Contínua).23. Vaya a Create Volume (Crear volumen) y presione Entrar.

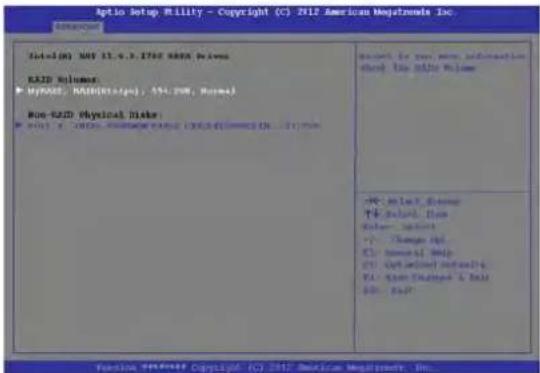

24. El volumen RAID será creado y la información RAID aparecerá

bajo Intel(R) Rapid Storage Technology (en el menú Advanced). Figura 2 Nombrar el vo- lumen RAID (Advanced > In- tel(R) Rapid Sto- rage Technology) Figura 3 Select Disks (Se- leccionar discos)97 Español Figura 4 - Información RAID (Advanced > Intel(R) Rapid Storage Technology)

25. Pulse <Esc> para salir del menú.

26. Presione <F4> y <Yes> para “Save Changes and Reset”

(Guardar cambios y reiniciar), asegúrese de que se cumplan las dos opciones de los puntos siguientes antes de hacerlo.

• Asegúrese de que el DVD del SO Windows 8 esté en la unidad de DVD. Cuando el ordenador se inicie, arrancará automáticamente desde el DVD del SO Windows 8 (Se le pedirá que presione una tecla para iniciar desde el DVD).

• Asegúrese de que la unidad Flash USB o el disco duro externo USB esté conectado a uno de los puertos USB del ordenador.

27. Presione <F7> mientras el ordenador se reinicia para abrir el

menú de dispositivo de arranque.

28. Seleccione la unidad DVD que contiene el DVD Windows 8 OS y

29. Presione una tecla mientras el sistema arranca para comenzar a

instalar Windows desde su disco Microsoft Windows 8.

30. Pulse Siguiente > Instalar ahora para continuar instalando el

sistema operativo normalmente (consulte su documentación de Windows si necesita instrucciones sobre la instalación del SO Windows).

31. Aparecerá un mensaje pidiéndole que cargue el controlador (Load

32. Haga clic en Examinar y busque la ubicación donde ha copiado

los archivos en su unidad Flash USB o disco duro externo USB (X: indica la unidad Flash USB o disco duro externo USB):

33. Haga clic en Siguiente.

34. Siga las instrucciones en pantalla para instalar el SO Windows 8.

35. Instale los controladores de Windows. Asegúrese de instalar el

controlador Intel Rapid Storage Technology (IRST).98 Español Mapa del sistema: Vista frontal con panel LCD abierto (Modelo A) Tenga en cuenta que el áreaválida de operación delTouchpad y los botones es laindicada dentro de las líneasde puntos de arriba.Figura 5Vista frontal con panel LCD abierto (Modelo A)1. Cámara PC (opcional)2. *LED de cámara PC*Cuando la cámara PC esté en uso, el LED se iluminará en rojo.3. Panel LCD4. Botón de encendido5. Indicadores LED6. Botón del modo Avión7. Botón de la GPU8. Altavoces incorporados9. Teclado10. Micrófono incorporado11. Touchpad (almohadilla táctil) y botones12. Lector de huellas digitales (opcional sólo para Modelo A)

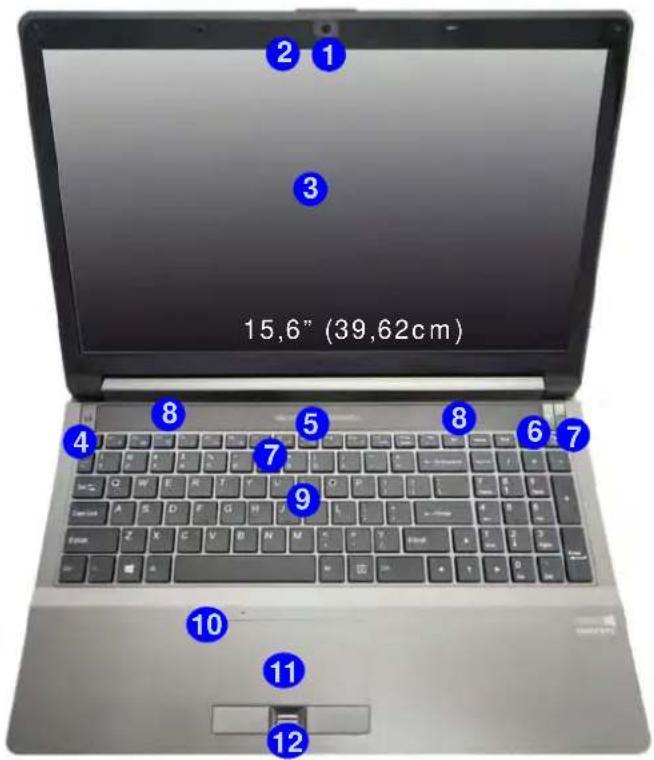

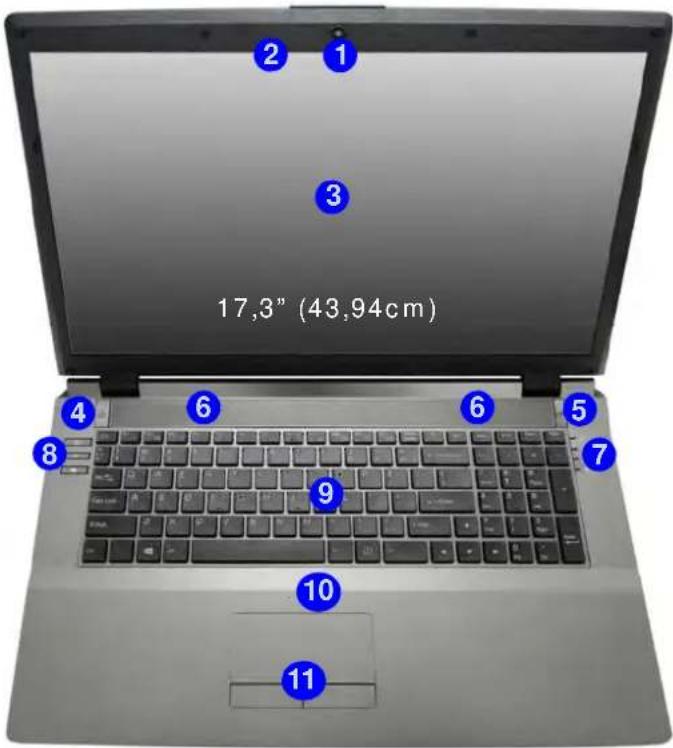

Español Mapa del sistema: Vista frontal con panel LCD abierto Modelo B Tenga en cuenta que el áreaválida de operación delTouchpad y los botones es laindicada dentro de las líneasde puntos de arriba.Figura 6Vista frontal con panel LCD abierto (Modelo B)1. Cámara PC (opcional)2. *LED de cámara PC*Cuando la cámara PC esté en uso, el LED se iluminará en rojo.3. Panel LCD4. Botón de encendido5. Botón de la GPU6. Altavoces incorporados7. Indicadores LED8. Botones Hot-Key9. Teclado10. Micrófono incorporado11. Touchpad (almohadilla táctil) y botones

Uso de dispositivos inalámbricos a bordoEl uso de dispositivoselectrónicos portátiles abordo de un avión sueleestar prohibido. Asegúrese de que losmódulos WLAN yBluetooth esténapagados si utiliza elequipo en un aviónajustando el sistema almodo Avión.

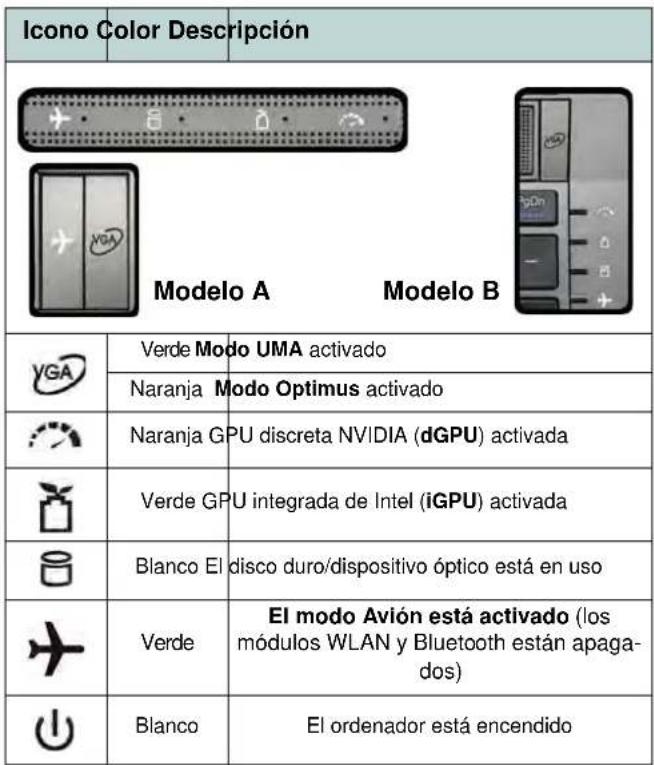

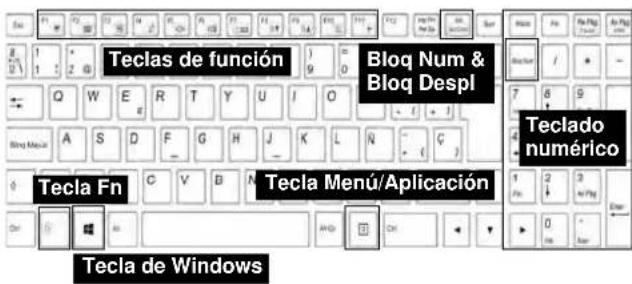

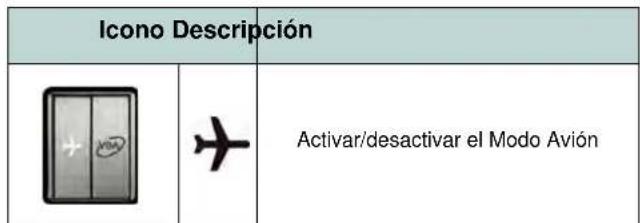

17,3” (43,94cm)100 Español Indicadores LED Los indicadores LED en su ordenador muestran una valiosa información sobre el estado actual del ordenador. Tabla 3 - Indicadores LED frontales izquierdosTabla 4 - Indicadores LED de la carcasa superiorIcono Color DescripciónNaranja El adaptador AC/DC está conectadoVerde El ordenador está encendidoVerde parpadeanteEl ordenador está en modo Suspen- sión Naranja La batería se está cargandoVerde La batería está completamente cargadaNaranja parpadeanteLa batería ha alcanzado el estado crítico de poca energíaVerdeEl teclado numérico (NumLk) está acti- vado Verde El bloqueo de mayúsculas está activadoVerdeEl bloqueo de desplazamiento está acti- vado Icono Color DescripciónVerde Modo UMA activado Naranja Modo Optimus activado Naranja GPU discreta NVIDIA (dGPU) activadaVerde GPU integrada de Intel (iGPU) activadaBlanco El disco duro/dispositivo óptico está en usoVerde El modo Avión está activado (los módulos WLAN y Bluetooth están apaga- dos) Blanco El ordenador está encendido Modelo A Modelo B101 Español Botones Hot-Key & Teclado Presione los botones Hot-Key en el ordenador para activar o desactivar la función apropiada. Tabla 5 - Botón Hot-Key (Modelo A)Tabla 6 - Botones Hot-Key (Modelo B) El teclado tiene un teclado numérico para una entrada fácil de datos numéricos. Al presionar Bloq Num el teclado numérico se habilita o inhabilita. También incluye las teclas de función para permitirle cambiar las características operacionales al instante. Figura 7 - TecladoIcono DescripciónActivar/desactivar el Modo AviónIcono DescripciónActivar/desactivar el módulo cámara Conmutación mudoActivar/desactivar el Modo Avión TecladoTecla FnTeclas de funciónnumérico Acceso directo del teclado al logotipo WindowsUtilice la combinación Tecla de Windows + tecla D paracambiar entre la pantalla Inicio y el Escritorio de Windows.Acceso directo del teclado a Menú/AplicaciónCuando la app Escritorio esté ejecutándose podrá usar la te-cla Menú/Aplicación en el teclado para mostrar el menúcontextual como con un clic derecho del ratón.Tecla de WindowsBloq Num &Bloq DesplTecla Menú/Aplicación102 Español Teclas de función Las teclas de función (F1 - F11 etc.) actuarán como teclas directas (Hot-Key) cuando se pulsan junto con la tecla Fn. Además de las combinaciones de teclas de función básicas algunos indicadores visuales están disponibles (sólo en la aplicación Escritorio de Windows y no en la pantalla Inicio) cuando el controlador de teclas directas está instalado. Tabla 7 - Teclas de función & indicadores visuales Teclas Función/indicadores visuales Teclas Función/indicadores visuales Fn + ~ Reproducir/Pausar (en los programas Audio/Vídeo) Fn + F8/F9Reducción/Aumentobrillo LCDFn + F1Activar/desactivar el TouchpadFn + F10 Activar/desactivar elmódulo cámara PCFn + F2Apagar luz de fondo del LCD (presione una tecla o uti-lice el Touchpad para encenderlo)Fn + F11 Cambiar modo AviónFn + F3 Conmutación mudo Bloq NumActivar/disactivar el teclado numérico Fn + F4 Conmutación dormir Fn + BloqDesplCambiar el bloqueo de desplazamientoFn + F5/F6Reducción/Aumentovolumen de sonidoCambio Bloq. Mayús-culasFn + F7Cambiar la configuración de pantalla (vea la página 112 Fn + EscCambiar Control Center (centro de control)(vea la página 103)103 Español Control Center (Centro de control) Presione la combinación de teclas Fn + Esc o haga doble clic en el icono en el área de notificación de la barra de tareas para activar o desactivar el Control Center (Centro de control) en la aplicación Escritorio de Windows (no en la pantalla Inicio). El Control Center (Centro de control) ofrece un acceso rápido a los controles usados con más frecuencia y le permite activar, y desactivar módulos rápidamente. Figura 8 - Control Center Haga clic en cualquier botón para activar o desactivar cualquiera de los módulos (p.ej. Touchpad, Cámara). Haga clic en Power Conservation (Ahorro de energía) para cambiar entre los modos Performance (Rendimiento), Balanced (Equilibrado) o Energy Star. Haga clic en los botones (o simplemente haga clic y mantenga presionado el botón del ratón) para ajustar el control deslizante del Brightness/Volume (Brillo/Volumen). Haga clic en Display Switch (Cambiar pantalla)/ Time Zone (Zona horaria)/Desktop Background (Fondo de pantalla) para abrir el panel de control de Windows adecuado. Haga clic en el botón Suspensión para cambiar el equipo a los modos Hibernar o Suspender.104 Español Power Status (Estado de energía) El icono Estado de energía mostrará si la alimentación actual viene dada por la batería o por el adaptador AC/DC enchufado en una toma de corriente. La barra de estado de energía muestra el estado actual de la carga de la batería. Brightness (Brillo) El icono Brillo mostrará el nivel actual del brillo de la pantalla. Puede usar el control deslizante para ajustar el brillo de la pantalla o las combinaciones de teclas Fn + F8/F9 o usar la combinación de teclas Fn + F2 para apagar la retroiluminación LED (presione una tecla para volver encenderla). Tenga en cuenta que Modo de energía también puede afectar el brillo de la pantalla. Volume (Volumen) El icono Volumen mostrará el nivel actual del volumen. También puede usar el control deslizante para ajustar el volumen o las combinaciones de teclas Fn + F5/F6 o la combinación de teclas Fn + F3 para silenciar el volumen. Power Conservation (Ahorro de energía) Este sistema soporta las características de administración de energía Energy Star que hace que los equipos (CPU, disco duro, etc.) entren en modos de ahorro de energía y suspensión tras el período de tiempo de inactividad designado. Haga clic en el botón Performance (Rendimiento), Balanced (Equilibrado) o Energy Star. Sleep (Suspender) Haga clic en el botón Suspender para abrir los botones Hibernar o Suspender y haga clic en uno de esos botones para que el equipo entre en el modo de ahorro de energía elegido. Display Switch (Cambiar pantalla) Haga clic en el botón Cambiar pantalla para acceder al menú (o utilice la combinación de teclas + P) y seleccione el modo de pantalla apropiado. Time Zone (Zona horaria) Si hace clic en el botón Zona horaria accederá al panel de control Fecha y hora de Windows. Desktop Background (Fondo de pantalla) Si hace clic en el botón Fondo de pantalla podrá cambiar la imagen del fondo del escritorio. Touchpad/cámara PC Haga clic en cualquiera de estos botones para cambiar el estado de energía del Touchpad o módulo. Aparecerá una cruz en la esquina superior izquierda del icono cuando esté apagado. Tenga en cuenta que el estado de energía de un módulo, y la energía del Touchpad, también quedan afectados por el Modo de energía seleccionado.105 Español Mapa del sistema: Vistas frontal, izquierda, derecha y posterior (Modelo A)

USB El color de los puertos USB 3.0 es azul. USB 3.0 transfie-re los datos mucho más rápidoque USB 2.0 y es compatiblecon su antecesor USB 2.0.

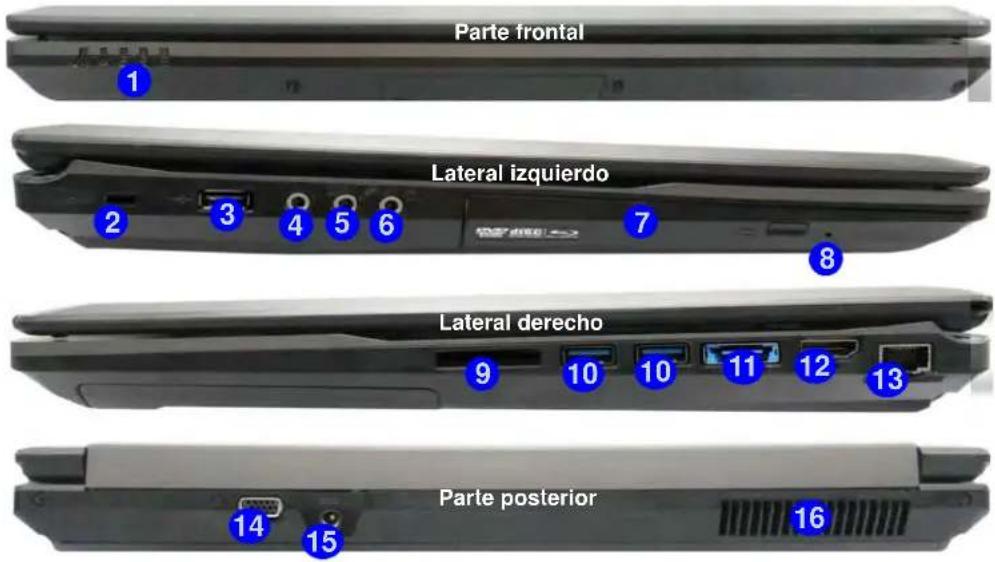

Parte frontal Figura 9 Vistas frontal, izquierda, derecha y posterior (Mo- delo A)

1. Indicadores LED2. Ranura del cierre de seguridad3. Puerto USB 2.0 4. Conector de salida S/

PDIF 5. Conector de entrada para micrófono6. Conector de salida de auriculares7. Bahía de dispositivo óptico8. Orificio de expulsion de emergencia9. Lector de tarjetas multi- en-1 10. Puertos USB 3.011. Puerto combinado eSATA/USB 3.012. Puerto de salida de HDMI13. Conector LAN RJ-4514. Puerto para monitor externo15. Conector de entrada DC16. Rejilla

Expulsión de emergencia del discoSi necesita expulsar un disco manualmente (p.ej. por un corte de corriente inesperado) puedeintroducir la punta de un clip en el orificio de ex-pulsión de emergencia. No utilice la punta de unlápiz u otros objetos que puedan romperse yquedar atrapados en el orificio.Lateral derechoParte frontalLateral izquierdoParte posterior106 Español Mapa del sistema: Vistas frontal, izquierda, derecha y posterior (Modelo B)

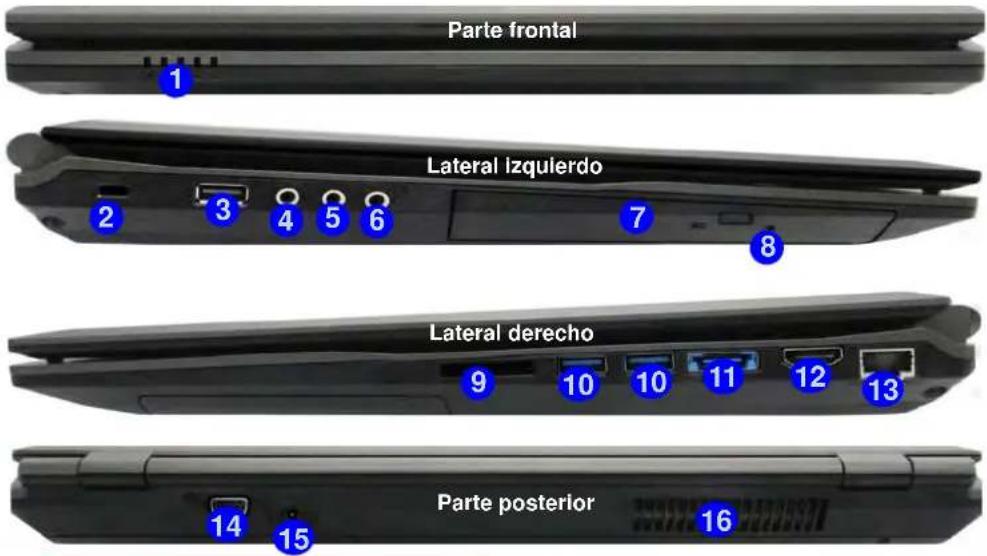

Lateral derechoParte frontalLateral izquierdoParte posterior Figura 10 Vistas frontal, izquierda, derecha y posterior (Mo- delo B) 1. Indicadores LED2. Ranura del cierre de seguridad3. Puerto USB 2.0 4. Conector de salida S/PDIF5. Conector de entrada para micrófono6. Conector de salida de auriculares7. Bahía de dispositivo óptico8. Orificio de expulsion de emergencia9. Lector de tarjetas multi-en-

10. Puertos USB 3.011. Puerto combinado eSATA/USB 3.012. Puerto de salida de HDMI13. Conector LAN RJ-4514. Puerto para monitor externo15. Conector de entrada DC16. Rejilla

USB El color de los puertos USB 3.0 es azul. USB 3.0 transfie-re los datos mucho más rápidoque USB 2.0 y es compatiblecon su antecesor USB 2.0.

Expulsión de emergencia del discoSi necesita expulsar un disco manualmente (p.ej. por un corte de corriente inesperado) puedeintroducir la punta de un clip en el orificio de ex-pulsión de emergencia. No utilice la punta de unlápiz u otros objetos que puedan romperse yquedar atrapados en el orificio.107 Español Mapa del sistema: Vista inferior

Información de la bateríaSiempre complete la descarga de una batería nueva y luego cárguelapor completo antes de usarla. Descárguela por completo y vuelva a car-garla al menos una vez cada 30 días o tras unas 20 descargas parcia- les (consulte el Manual del usuario completo en el disco Device Drivers & Utilities + User’s Manual).

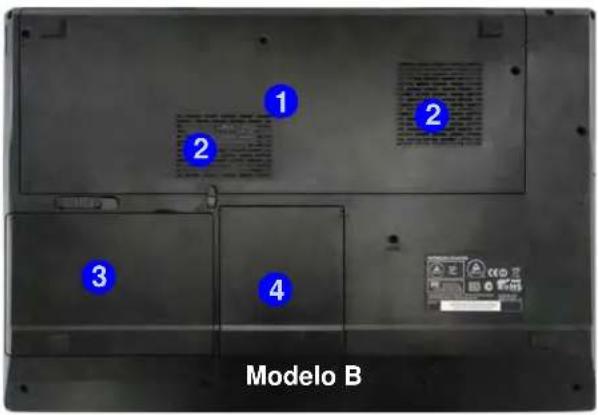

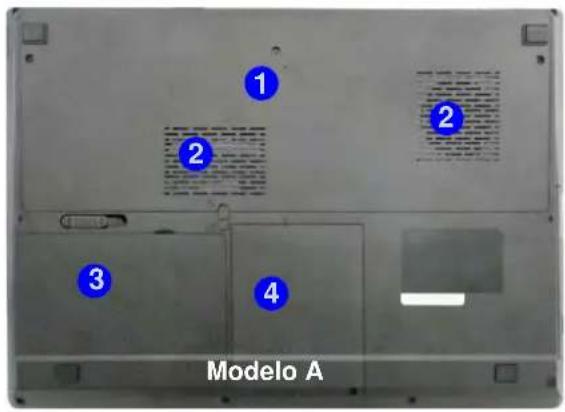

CPU El usuario no debe manipu-lar la CPU. El acceso a laCPU de cualquier modo pue-de anular su garantía.RecalentamientoPara evitar que su ordenadorse recaliente compruebe quenada bloquea la(s) rejilla(s)con el equipo encendido.Figura 11Vista inferior1. Tapa de la bahía componente2. Rejilla3. Batería4. Bahía HDD

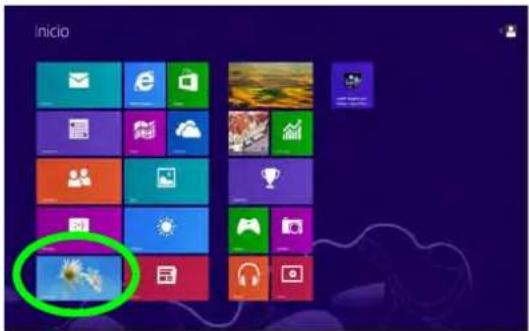

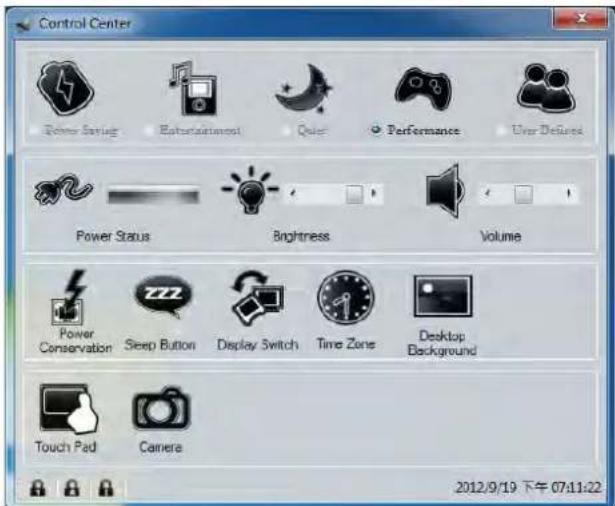

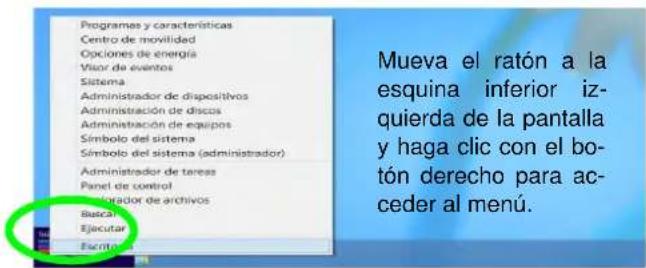

Modelo A Modelo B108 Español Panel de Control de Windows A lo largo de este manual verá una instrucción para abrir el Panel de Control. En Windows 8 haga clic con el botón derecho en la esquina inferior izquierda para abrir el menú contextual (o utilice la combinación Tecla de Windows + tecla X) y seleccionar Panel de Control. Pantalla Inicio y escritorio de Windows A las apps, paneles de control, utilidades y programas en Windows 8 se accede desde la pantalla Inicio y/o desde la app Escritorio de Windows. Al Escritorio (que se ejecuta como una app dentro de la pantalla Inicio) se puede acceder haciendo clic en Escritorio en el menú Inicio (o usando la combinación Tecla de Windows + tecla D). Mueva el ratón a la esquina inferior iz- quierda de la pantalla y haga clic con el bo- tón derecho para ac- ceder al menú. Figura 12 Menú contextual Figura 13 Pantalla Inicio109 Español Apps y Mosaicos La pantalla de Inicio de Windows 8 contendrá varias apps y muchas más se instalarán conforme añada más aplicaciones, etc. No todas estas apps caben en una pantalla, por lo que a menudo deberá usar el control deslizante de la parte inferior de la pantalla para ver todas las apps necesarias. Barra Charms de Windows 8 El lado derecho de la pantalla muestra la barra Charms de Windows 8. La barra Charms contiene los menús Buscar, Compartir, Inicio, Dispositivos y Configuración. Para acceder a la barra Charms, mueva el cursor hacia la esquina superior o inferior derecha de la pantalla y luego mueva uno de los elementos hacia la barra Charms para activarla (la barra estará en negro cuando esté activa) o utilice la combinación Tecla de Windows + tecla C. Figura 14 - Pantalla Inicio con la barra Charms110 Español Parámetros de vídeo El sistema incluyo una GPU integrada de Intel (para elahorro de energía) y una GPU discreta NVIDIA (paramayor rendimiento). Puede cambiar los dispositivos depantalla y configurar las opciones de pantalla desde el panel de control en Windows siempre que tenga instalado el controlador de vídeo. Para acceder al panel de control Pantalla:

1. Vaya al Panel de Control.

2. Haga clic en Pantalla (icono) - en Apariencia y

personalización (categoría).3. Haga clic en Ajustar resolución de pantalla/Ajustar resolución.

4. Haga clic con el botón derecho en el escritorio (utilice la

combinación Tecla de Windows + tecla D para acceder al escritorio) y seleccione Resolución de pantalla.5. Utilice el cuadro desplegable para seleccionar la resolución de la pantalla.6. Haga clic en Configuración avanzada. Para acceder al Panel de control de gráficos y multimedia Intel®:

1. Vaya al Panel de Control.

2. Haga clic en Gráficos y multimedia Intel(R) (icono) en Vista

3. Haga clic con el botón derecho en el escritorio (utilice la

combinación Tecla de Windows + tecla D para acceder al escritorio) y seleccione Propiedades de gráficos en el menú.

4. Seleccione el modo de aplicación (Modo básico, Modo

avanzado o Modo de asistente). Para acceder al Panel de control de NVIDIA:

1. Vaya al Panel de Control.

2. Haga clic en Panel de control de NVIDIA (icono) - en

Apariencia y personalización (categoría).

3. Haga clic con el botón derecho en el escritorio (utilice la

combinación Tecla de Windows + tecla D para acceder al escritorio) y seleccione Panel de control de NVIDIA en el menú.111 Español Tecnología Nvidia® Optimus™ La tecnología Nvidia® Optimus™ es una tecnología sininterrupciones diseñada para obtener el mejor rendimientodel sistema de gráficos permitiendo una mayor duración dela batería, sin tener que cambiar la configuraciónmanualmente. Por lo tanto, cuando una aplicación enejecución requiere más rendimiento o calidad, entonces elsistema activará la GPU discreta (dGPU); si el sistema nonecesita mayor rendimiento, dejará que la GPU integrada(iGPU) se ocupe de la tarea. Botón de la GPU Este ordenador también incluye un botón que permite al usuario cambiar entre el Modo Optimus y el Modo UMA (Arquitectura de Memoria Unificada). El Modo UMA sólo utilizará la GPU integrada; el Modo Optimus permite al sistema determinar automáticamente si utilizar la dGPU o la iGPU. Por lo tanto, el usuario puede controlar por completoel funcionamiento del sistema gráfico. Presione el botón dela GPU , y el color del botón indicará el modo actual.Tabla 8 - Modos del botón GPU Los indicadores LED de la GPU mostrarán qué GPU se está utilizando. Tabla 9 - Indicadores LED de la GPUIcono Color DescripciónVerde Modo UMA activadoEl sistema utilizará solamente la GPU integrada (iGPU)Naranja Modo Optimus activadoLa tecnología Optimus determinará cuándo utilizar la GPU integrada (iGPU) o la GPU discreta NVIDIA (dGPU) automáticamenteIcono Color DescripciónVerde GPU integrada de Intel (iGPU) acti- vada NaranjaGPU discreta NVIDIA (dGPU) acti- vada112 Español Dispositivos y opciones de pantalla Además del LCD incorporado, también puede utilizar unmonitor VGA/pantalla plana o TV (conectado al puerto paramonitor externo o al puerto de salida de HDMI) comodispositivo de pantalla. Usar la combinación de teclas del logotipo Windows + P para cambiar entre pantallas Puede usar la combinación de teclas + P (o Fn + F7) para cambiar rápidamente la configuración de pantalla y losmodos (esto resulta especialmente útil cuando se coloca unproyector) en Windows.1. Conecte una pantalla externa al puerto para monitor externo o puerto de salida de HDMI y enciéndala.

2. Pulse la combinación de teclas + P (o Fn + F7).

3. Aparecerá un menú en pantalla.

4. Utilice las teclas del cursor (o + P) para seleccionar la

configuración apropiada en el menú y presione Entrar para confirmar la selección.

Resolución de pantalla para Apps de estilo MetroLa resolución mínima en la que las apps de estilo Metro seejecutarán es de 1024x768. La resolución mínima necesaria para soportar todas las ca-racterísticas de Windows 8 (incluyendo multitarea con snap)es de 1366x768. Figura 15 + P (Cambiar la configuración de pantalla)113 Español Características de audio Puede configurar las opciones de audio en su ordenador desde el panel de control de Sonido en Windows, desde el icono HD VDeck en el escritorio o en el panel de control de VIA HD Audio Deck. El volumen puede ajustarse con la combinación de teclas Fn + F5/F6 o con el icono Altavoces en la barra de tareas. Sound Blaster Cinema EQ Instale la aplicación Sound Blaster Cinema para poder ajustar la configuración de audio según sus necesidades paraobtener el mejor rendimiento en juegos, música y películas. Sound Blaster Cinema EQ Activación En la primera ejecución de THX TruStudio Pro necesitaráactivar la aplicación.1. Para activar la aplicación necesitará estar conectado a Internet. 2. Haga doble clic en el icono Activar en el escritorio y haga clic en Activar (botón).3. El programa se conectará a Internet para verificar la clave de activación.

4. Haga clic en Finalizar para completar la activación de la

aplicación.5. Reinicie el sistema. Aplicación Sound Blaster Cinema Ejecute el panel de control de Sound Blaster Cinema desde el área de notificación de la barra de tareas (o desde elelemento en la pantalla Inicio). Haga clic en las fichas paraacceder a cualquiera de los menús del panel de control.

Ajuste del volumen del sonidoEl nivel del volumen del sonido también seajusta utilizando el control del volumen en menú Configuración en la barra Charms.

Sound Blaster Cinema & HDMITenga en cuenta que los efectos de Sound Blaster Cine-

no se aplican al audio generado a través de una co-nexión HDMI. Figura 16 Sound Blaster Cinema114 Español Lector de huellas digitales (Opcional sólo para Modelo A)Instale el controlador y registre sus huellas digitales como sedescribe a continuación antes de usarlo. Instalación del controlador para huellas digitales

1. Haga clic en Option Drivers (botón).

2. Haga clic en 4.Install Fingerprint Driver > Sí.

3. Haga clic en Siguiente.4. Haga clic en el botón para aceptar el acuerdo de licencia, luego haga clic en Siguiente.5. Haga clic en Instalación del software.6. Haga clic en Siguiente > Instalar > Siguiente.7. Haga clic en Finalizar > Sí para reiniciar el sistema. Inclusión de usuarios

1. Haga doble clic en el icono (AuthenTec TrueSuite) en la pantalla

de Inicio.2. Haga clic en Sí cuando haya identificado su sensor de huellas digitales.3. Haga clic en Sí cuando esté listo para registrar sus huellas digitales.4. Haga clic en el diagrama de huellas digitales para seleccionar un dedo para registrar.

5. Se le pedirá que introduzca su contraseña de Windows (deberá

crear una contraseña si no la tiene aún) en este punto (haga clic en Aceptar para validar la contraseña).

6. Coloque el dedo hasta que la barra de progreso alcance 100%

para registrarlo.7. Se le pedirá que seleccione otro dedo para su registro (se recomienda que registre un número de dedos).8. Haga clic en el botón para continuar una vez registrado un número de huellas digitales.9. Escriba la información necesaria y haga clic en el botón para registrar su software o haga clic para registrarlo más tarde.10. Sus huellas digitales serán registradas ahora (puede registrar una huella digital adicional en cualquier momento).Configuración Haga clic en Configuración en la barra de menús para acceder a la Configuración de personalización de AuthenTecTrueSuite. Aquí puede elegir si activar o desactivar Inicio desesión en sitio Web, QuickLaunch, Cambio de usuariorápido y el acceso directo en el escritorio. También puedeseleccionar el Tema y exportar o importar identidades. Hagaclic en Guardar para guardar los cambios realizados.

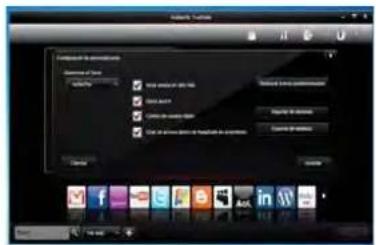

Ayuda Haga clic en el icono de Ayuda y seleccio-ne un tema de ayuda del menú desplegable.“Obtener más ayuda” ofrecerá una lista de te-mas de ayuda. Figura 17 AuthenTec TrueSuite - Configuración115 Español Módulo 3G (Opcional sólo para Modelo A) Si ha incluido un módulo opcional 3G en su opción de compra, siga las instrucciones siguientes para instalar la tarjeta USIM (suministrada por su proveedor de servicios) y luego instale la aplicación. Insertar la tarjeta USIM

1. Apague el ordenador y gírelo para quitar la batería .

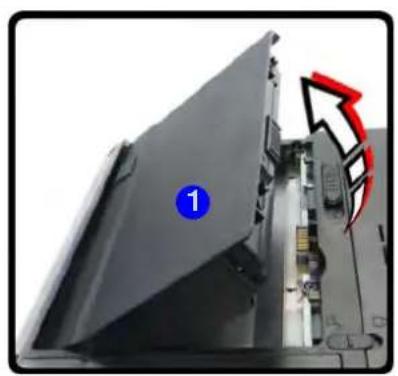

2. Inserte la tarjeta USIM como se ilustra a continuación hasta que haga clic en su posición y vuelva a colocar la batería. Figura 18 - Quitar la batería e insertar la tarjeta USIM

Orientación de la tarjeta USIM Tenga en cuenta que el la-teral legible de la tarjetaUSIM (con los contactosdorados) debería mirar ha-cia arriba, como se ilustra.

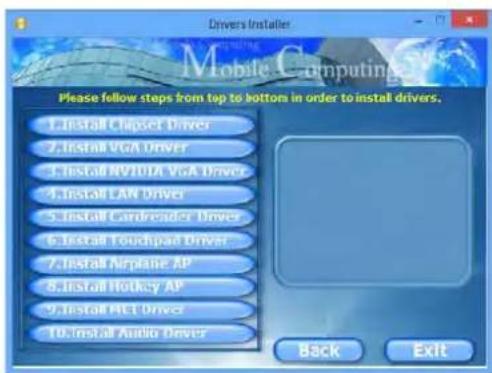

Español Instalación de controladores El disco Device Drivers & Utilities + User’s Manual contiene los controladores y utilitarios necesarios para utilizar el ordenador correctamente. Inserte el disco y haga clic en Install Drivers (botón), u Option Drivers (botón) para acceder al menú de controladores opcional. Instale los controladores en el orden indicado en la Figura 19. Haga clic para seleccionar los controladores que desea instalar (debería anotar los controladores conforme los instala). Nota: Si necesita reinstalar un controlador, debería desinstalar el controlador antes. Instalación manual del controlador Haga clic en el botón Browse CD/DVD en la aplicación Drivers Installer y busque el archivo ejecutable en la carpeta de controladores apropiada. Si durante el procedimiento de instalación aparece una ventana Nuevo hardware encontrado, haga clic en Cancelar para cerrar la ventana y siga con el procedimiento de instalación.

Directrices generales para la instalación del controladorComo guía general, sigalas instrucciones predeter-minadas en pantalla paracada controlador (p.ej. Si- guiente > Siguiente > Fi- nalizar) a menos que seausuario avanzado. En mu-chos casos necesitará rei-niciar para instalar elcontrolador.Asegúrese de que los mó-dulos (p.ej. cámara PC oWLAN) estén ENCENDI-DOS antes de instalar elcontrolador apropiado.Windows UpdateTras instalar todos los con-troladores asegúrese dehaber habilitado WindowsUpdate para obtener lasúltimas actualizaciones deseguridad, etc. (todas lasactualizaciones incluiránlos últimos parches de Mi-crosoft).

Instalación del controlador y alimentaciónCuando instale controladores asegúrese deque el ordenador esté alimentado por eladaptador AC/DC conectado a una fuentede corriente activa. Algunos controladoresconsumen una cantidad significativa de co-rriente durante el proceso de instalación, y sila batería se consume puede provocar queel sistema se apague, causando problemasen el sistema (tenga en cuenta que esto nosupone un problema de seguridad y la bate-ría podrá recargarse en 1 minuto).Figura 19 - Instalación de controladores117 Español Solución de problemas Problema Posible causa - Solución Los módulos WLAN y Bluetooth no pueden detectarse. Los módulos están apagados cuando el equipo está en Modo Avión. Compruebe el indicador LED y/o el indicador de la tecla de función para ver si el equipo está en Modo Avión (vea la Tabla 4 en la página 100). Utilice la combinación de teclas Fn + F11 o el botón del modo Avión para activar/desactivar el Modo Avión (vea la Tabla 7 en la página 102). El módulo cámara PC no puede detectarse. El módulo está desactivado. Utilice la combinación de teclas Fn + F11 para activar el módulo (vea la Tabla 7 en la página 102). Ejecute la aplicación de la cámara para ver la imagen de la cámara. Los archivos de vídeo capturados de la cámara PC ocupan demasiado espacio en el disco. Tenga en cuenta que capturar archivos de vídeo de alta resolución requiere una cantidad sustancial de espacio en el disco para cada archivo. Tenga en cuenta que el sistema Windows requiere un mínimo de 16GB (32bit) o 20GB (64bit) de espacio libre en la partición del sistema unidad C:. Se recomienda que guarde el archivo de vídeo capturado en una ubicación distinta a la unidad C:, limite el tamaño de archivo del vídeo capturado o reduzca la resolución del vídeo.118 Español Especificaciones Opciones de procesadores Procesador Intel® Core™ i7i7-4900MQ (2,80GHz)Caché de nivel 3 de 8MB, 22nm, DDR3L-1600MHz, TDP 47Wi7-4800MQ (2,70GHz), i7-4700MQ (2,40GHz)Caché de nivel 3 de 6MB, 22nm, DDR3L-1600MHz, TDP 47W Núcleo logic Chipset Intel® HM87 BIOS AMI BIOS (SPI Flash ROM de 48Mb)

Información actualizada de especificacionesLas especificaciones listadas en estasección son correctas en el momento depublicación. Ciertas opciones (particu-larmente tipos/velocidades de procesa-dores) pueden cambiar o actualizarsesegún la fecha de lanzamiento del fabri-cante. Diríjase a su centro de serviciospara más detalles. Opciones del LCD Modelo A:15,6" (39,62cm) HD+/ FHDModelo B:17,3" (43,94cm) HD+/ FHD Adaptador de vídeo GPU integrada de Intel® y GPU discreta NVIDIA®Soporta la Tecnología NVIDIA® OptimusGPU integrada de Intel® (la GPU depende del procesador)Intel® HD Graphics 4600Frecuencia dinámica (Tecnología de memoria de vídeo dinámica Intel hasta 1,7GB)Compatible con DirectX® 11GPU discreta NVIDIA®NVIDIA® GeForce GTX 765M2GB de RAM de vídeo GDDR5Compatible con DirectX® 11.1 Seguridad Contraseña de BIOSRanura para cierre de seguridad (tipo Kensington®)(Opción de fábrica) Módulo lector de huellas digitales (sólo Modelo A) Audio Interfaz compatible HDA (Sonido de alta definición)Sound Blaster™ Cinema2 altavoces incorporados Micrófono incorporado Memoria Tres zócalos de 204 pins SODIMM, para memoria DDR3L 1600MHzMemoria expansible hasta 24GB(La frecuencia de operación de memoria real depende del FSB del procesador.)Nota: Tres SO-DIMMs sólo son soportados por CPUs Quad-Core; CPUs Dual-Core soportan un máximo de dos SO-DIMMs Dispositivos de almacenamiento (Opción de fábrica) Una unidad de dispositivo óptico de 12,7mm(h) intercambiable (módulo unidad Super Multi/ módulo unidad combo Blu-Ray)(Opción de fábrica) Dos unidades de disco duro/SSD intercambiables de 2,5" (6cm) 9,5mm (h) SATA con soporte para RAID nivel 0/1(Opción de fábrica) Una unidad Solid State (SSD) mSATA119 Español Interfaz Un puerto USB 2.0 Tres puertos USB 3.0 Un puerto eSATA (puerto USB 3.0 combinado) Un conector de salida HDMI Un conector de salida de altavoces/ auriculares Un conector de entrada para micrófono Un conector de salida S/PDIF Un puerto para monitor externo Un conector LAN RJ-45 Un conector de entrada DC Teclado Teclado "Win Key" de tamaño completo (con teclado numérico) Dispositivo puntero Touchpad incorporado (funcionalidad de tecla de desplazamiento integrada) Lector de tarjetas Módulo lector de tarjetas Push-Push multi- en-1 MMC (MultiMedia Card) / RS MMCSD (Secure Digital) / Mini SD / SDHC/ SDXC MS (Memory Stick) / MS Pro / MS Duo Comunicaciones LAN Ethernet de 1Gbit incorporada (Opción de fábrica) Módulo cámara PC 2M
