MANUAL DE USUARIO GFH 5573 TEKA

Manual de instrucciones

Le felicitamos por su elección. Estamos

seguros que este aparato, moderno,

funcional y práctico, construido con

materiales de primera calidad, ha de

satisfacer plenamente sus necesidades.

Lea todas las secciones de este MANUAL DE INSTRUCCIONES antes de utilizar la

campana por primera vez, a fin de obtener

el máximo rendimiento del aparato y evitar

aquellas averías que pudieran derivarse

de un uso incorrecto, permitiéndole

además solucionar pequeños problemas.

Guarde este manual, le proporcionará

información útil sobre su campana en todo

momento y facilitará el uso de la misma

por parte de otras personas.

Instrucciones de seguridad

---------------------------------------------------

* Antes de la primera puesta en Servicio se

deben tener en cuenta las instrucciones de

instalación y conexión.

* No tire nunca del cable para desenchufar

* No ponga la campana en funcionamiento si

el cable de alimentación eléctrica está

deteriorado o presenta cortes, o si el aparato

muestra síntomas de deterioros visibles en

la zona de los mandos.

* Si la campana deja de funcionar o lo hace

de modo anormal, desconéctela de la red y

comuníquelo al Servicio de Asistencia

* No dejar quemadores de gas encendidos,

sin recipiente que los cubra, debajo de la

* No permitir la acumulación de grasa en

ninguna parte de la campana, especialmente

en el filtro. OCASIONA RIESGO DE INCENDIO.

* No flamear debajo de la campana.

* Antes de instalar esta campana consulte

los Reglamentos y Disposiciones locales

vigentes respecto a la normativa vigente de

* Antes de conectar la campana a la red

eléctrica, compruebe que la tensión y la

frecuencia de la red se corresponden con la

indicada en la etiqueta de características de

la campana, situada en la parte interior de la

* En las campanas con clavija, esta debe ser

accesible, o instalarse un interruptor de corte

omnipolar, con una separación mínima

entre contactos de 3 mm.

* El aire evacuado no debe ser enviado por

conductos que se utilicen para evacuar

humos de aparatos alimentados por gas u

otro combustible. La habitación ha de estar

provista de una ventilación adecuada si se

va a utilizar la campana simultáneamente

con otros aparatos alimentados por energía

diferente de la eléctrica.

* Le recomendamos usar guantes y extremar

la precaución cuando limpie el interior de la

* Su campana está destinada para uso

doméstico y únicamente para la extracción y

purificación de los gases provenientes de la

preparación de alimentos. El empleo para

otros usos es bajo su responsabilidad y

puede ser peligroso.

* Para cualquier reparación debe dirigirse al

Servicio de Asistencia Técnica cualificado

más cercano, usando siempre repuestos

originales. Las reparaciones o modificaciones

realizadas por otro personal pueden

ocasionar daños al aparato o un mal

funcionamiento, poniendo en peligro su

seguridad. El fabricante no se responsabiliza

de los daños originados por el uso indebido

A Mando del motor que permite

seleccionar 3 velocidades diferentes o

desconectar cualquiera de ellas.

B Interruptor de luz independiente del

funcionamiento de los motores.

C Piloto indicador de funcionamiento.

D Iluminación mediante lámparas

E Filtros situados en la zona de cocción,

fácilmente extraíbles para su lavado.

F Marco y soporte del filtro.

G-H Aletas anti-retorno que se colocarán en

la boca de salida, situando sus extremos

en los orificios dispuestos para ello

Instrucciones de uso

---------------------------------------------------

Pulsando el mando que indica la figura 1

podrá controlar las funciones de la campana

Para conseguir una mejor aspiración le

recomendamos poner en funcionamiento la

campana unos minutos antes de cocinar

(entre 3 y 5 minutos) para que el flujo de aire

sea continuo y estable al momento de aspirar

De igual modo, mantenga la campana

funcionando unos minutos después de cocinar

para el total arrastre de humos y olores al

Limpieza y mantenimiento

---------------------------------------------------

Antes de efectuar cualquier operación de

limpieza y mantenimiento, asegúrese que el

aparato está desconectado de la red.

Para realizar labores de limpieza y

mantenimiento, cumpla con las Instrucciones

de Seguridad. Existe riesgo de incendio en

caso de que la limpieza no se efectúe

conforme a las instrucciones.

Para extraer los filtros de sus alojamientos actúe

sobre los dispositivos de enclavamiento.

Proceda a su limpieza, bien introduciéndolo en el

lavavajillas, (ver observaciones) o dejándolo

sumergido en agua caliente el tiempo necesario

para facilitar la eliminación de grasas, o si lo

desea, mediante el uso de sprays específicos

(protegiendo las partes no metálicas). Finalizada

la limpieza proceda a su secado.

Observaciones: La limpieza en lavavajillas

con detergentes agresivos, puede ennegrecer

la superficie metálica sin que afecte a su

capacidad de retención de grasas.

Atención: La limpieza de filtros debe

efectuarse, como mínimo una vez al mes,

dependiendo de la utilización de la campana.

Se debe tener en cuenta que al cocinar hay

deposición de grasas en la campana y en el

filtro aunque aquella no se ponga en

Limpieza del cuerpo de la campana

Se recomienda la utilización de agua

jabonosa, a 40ºC aproximadamente. Se

utilizará un paño humedecido en dicha agua

para la limpieza de la campana, incidiendo

especialmente en las rendijas. Posteriormente

se secará utilizando un paño que no

desprenda pilosidades.

* No use nunca estropajos metálicos ni

productos abrasivos que puedan dañar la

* No realice raspaduras con objetos duros,

como cuchillos, tijeras, etc.

Filtro de carbón activo

* Para colocar los filtros de carbón a cada

lado de la caracola, se hará coincidir el anclaje

del motor con el anclaje del filtro de carbón

activado, girándolo en sentido horario.

* La duración de los filtros de carbón activado

es de tres a seis meses, dependiendo de uso.

* Los filtros de carbón activo no son lavables ni

regenerables. Una vez agotados, proceda a la

sustitución del mismo.

* Para reemplazar los filtros gastados por otros

nuevos, procederemos en sentido inverso al

B A C D E F G HEspañol

Recambio de Lámparas

* Retire la protreción de cristal del foco y las

lámparas quedarán a la vista.

* Observe las precauciones de desconectar

previamente la campana de la red y que las

lámparas a sustituir no estén calientes.

* La potencia máxima de las lámparas es de

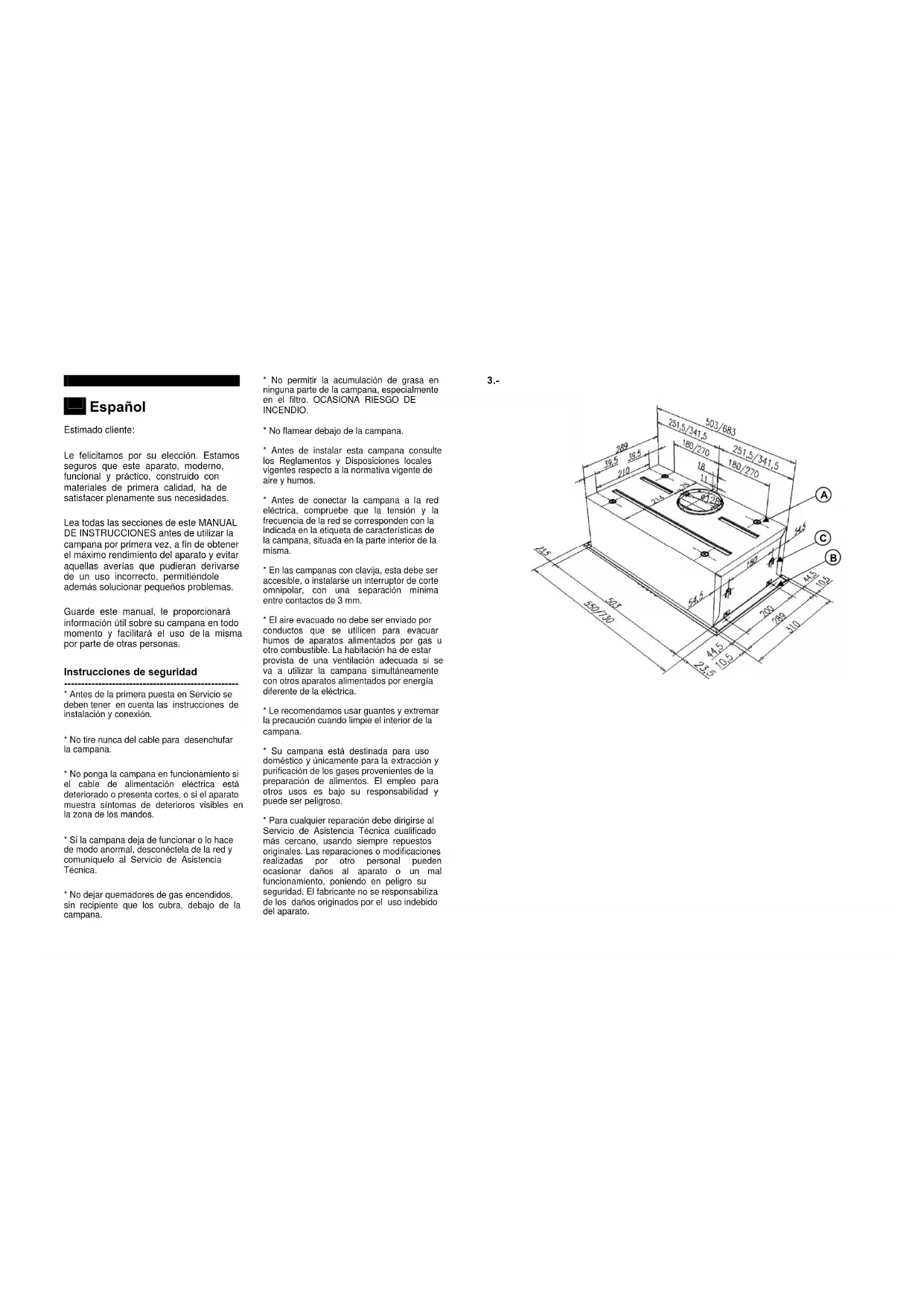

Información Técnica (Fig. 3)

Características eléctricas:

VER ETIQUETA DE CARACTERÍSTICAS Instalación

---------------------------------------------------

Para fijar la campana al mueble, existen tres

a) A la parte superior del mueble utilizando la

plantilla de la figura 3, donde se indica la

posición de los agujeros denominados “A”.

Esta fijación se realizará desde el interior

de la campana, previo desmontaje de los

b) A la parte inferior del mueble, utilizando la

plantilla de la figura 3, donde se indica la

posición de los agujeros denominados “B”.

Para ello es necesario desmontar

previamente el marco, extrayendo desde

el interior los 4 tornillos que lo fijan

lateralmente a la carcasa. Esta fijación se

realizará desde el interior de la campana,

previo desmontaje de los filtros. Para

montar de nuevo el marco una vez

instalada la campana se procederá de

c) A los laterales del mueble a través de los

agujeros flotantes denominados “C” que

existen a cada lado de la carcasa. Esta

fijación se realizará desde el interior de la

campana, previo desmontaje de los filtros.

La parte inferior de la campana deberá

colocarse a una altura mínima de 65 cm

de la encimera de gas y 60 eléctrica. Si

las instrucciones de instalación de

cocinas de gas indican una distancia

superior, debe tenerse en cuenta.

Cuando la campana de cocina se ponga en

funcionamiento al mismo tiempo que otros

aparatos alimentados por una energía

distinta de la eléctrica, la presión de salida

de aire no debe ser superior a 4 Pa (4x10 –5

Para obtener un rendimiento óptimo, la

longitud de la tubería de evacuación exterior

no deberá ser superior a CUATRO metros,

ni tener más de dos ángulos (codos) de 90º.

Aunque lo recomendable es la evacuación

de gases al exterior, pueden instalarse filtros

de carbón activado que permiten que los

gases puedan devolverse a la cocina a

través del tubo de salida.

Ïäçãüò áíôéìåôþðéóçò ðñïâëçìÜôùí

------------------------------------------------------

Antes de solicitar el servicio de reparaciones,

haga las comprobaciones indicadas a continua-

DEFECTO POSIBLE CAUSA SOLUCIÓN El cable de red no está

Conectar el cable de red

No llega tensión al enchufe Proceder a revisar/reparar la red

Filtro saturado de grasa Proceda a la limpieza o sustitución del

Obstrucción del conducto

Elimine las obstrucciones

Contacte con el instalador y siga las

instrucciones de este manual

Lámparas fundidas Proceda a la sustitución de las lámparas Las lámparas no

Lámparas flojas Apriete las lámparas

Este aparato lleva el marcado CE en conformidad con la Directiva 2002/96/EC del Parlamento

Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta

eliminación de este producto evita consecuencias negativas para el mercado y la salud.

El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no

se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para

reciclar aparatos eléctricos y electrónicos. Deséchelo con arreglo a las normas medioambientales

para eliminación de residuos.

Para obtener infomación más detallada sobre el tratamiento, recuperación y reciclaje de este

producto, póngase en contacto con el ayuntamiento, con el servicio de eliminación de residuos

urbanos o la tienda donde adquirió el producto.

TEKA INDUSTRIAL, S.A. se reserva el derecho de introducir en sus aparatos las correcciones

que considere necesarias o útiles sin perjudicar sus características esenciales.Deustch
