Tipo de producto	Radio-grabadora estéreo portátil con reproductor CD/MP3 y entrada USB
Marca	Roadstar
Modelo	CDR4500U
Alimentación de red	230 V ~ 50 Hz
Alimentación con pilas	6 pilas tipo UM-2 (tamaño C)
Bandas de radio	FM 87,5 – 108 MHz / OM 540 – 1600 kHz
Reproductor de CD	CD, CD-R, CD-RW, MP3
Entrada USB	Para memorias USB con archivos MP3
Función anti-golpes	Hasta 50 segundos (CD) o 55 segundos (MP3) de protección contra golpes
Reproducción programada	Hasta 21 pistas
Función de repetición	Repetición de una pista (REP1) o de todo el disco (REP ALL)
Toma de auriculares	Jack estéreo 3,5 mm, impedancia 8 – 32 ohmios
Antena FM	Telescópica
Seguridad láser	Rayo láser invisible – no abrir la carcasa
Doble aislamiento	Conexión a tierra no necesaria
Temperatura de funcionamiento	Evitar exposición prolongada al sol o fuentes de calor
Humedad	No exponer a la lluvia ni a la humedad
Limpieza	Paño suave – no usar disolventes químicos
Eliminación	No tirar a la basura doméstica – reciclar a través de RAEE
Accesorios incluidos	Cable de alimentación de red

Preguntas frecuentes - CDR4500U ROADSTAR

¿Cómo encender la radio y elegir una emisora?

Coloque el selector de funciones en AM o FM RADIO. Elija la banda (AM/FM) con el selector de bandas. Gire el selector de sintonía para encontrar una emisora. Ajuste el volumen.

¿Cómo insertar y reproducir un CD?

Coloque el selector de funciones en CD/MP3/USB. Abra el compartimento del CD levantando la esquina. Inserte un disco con la etiqueta hacia arriba. Cierre la tapa. Presione Reproducir/Pausa (▶||). La reproducción comienza automáticamente.

¿Cómo programar una lista de reproducción en CD?

En modo stop (presione STOP), presione PROGRAM (12). Use las teclas de salto para seleccionar una pista, luego presione PROGRAM para memorizarla. Repita hasta 21 pistas. Presione Reproducir para iniciar la reproducción programada.

¿Cómo repetir una pista o todo el disco?

Durante la reproducción, presione varias veces la tecla MODE (11). Una vez para repetir una pista (REP1), dos veces para repetir todo el disco (REP ALL). Presione de nuevo para cancelar.

¿Cómo usar la función anti-golpes?

La función anti-golpes se activa automáticamente. Protege la reproducción hasta 50 segundos (CD) o 55 segundos (MP3) en caso de vibraciones. Si el disco está rayado o sucio, no puede corregir los errores.

¿Qué hacer si el CD no se reproduce?

Verifique que el disco sea compatible (CD, CD-R, CD-RW en formato CD-DA o MP3). Limpie el disco con un paño suave desde el centro hacia afuera. Si el problema persiste, puede ser la calidad del soporte, no un defecto del aparato.

¿Cómo limpiar el aparato?

Use un paño suave y seco. No use nunca disolventes químicos como bencina o sprays antiestáticos. Para el disco, limpie del centro hacia afuera.

¿Cómo reemplazar las pilas?

Desconecte el aparato de la red. Abra el compartimento de pilas en la parte trasera. Inserte 6 pilas UM-2 respetando la polaridad indicada. Retire las pilas usadas para evitar fugas.

¿Cómo conectar unos auriculares?

Inserte un conector jack estéreo de 3,5 mm en la toma AURICULARES (10). Los altavoces se desconectan automáticamente. Use auriculares con impedancia de 8-32 ohmios.

¿Cómo eliminar el aparato al final de su vida útil?

No tire el aparato con la basura doméstica. Lleva el símbolo RAEE (contenedor tachado). Deposite en un punto de recogida para reciclaje o infórmese en su ayuntamiento.

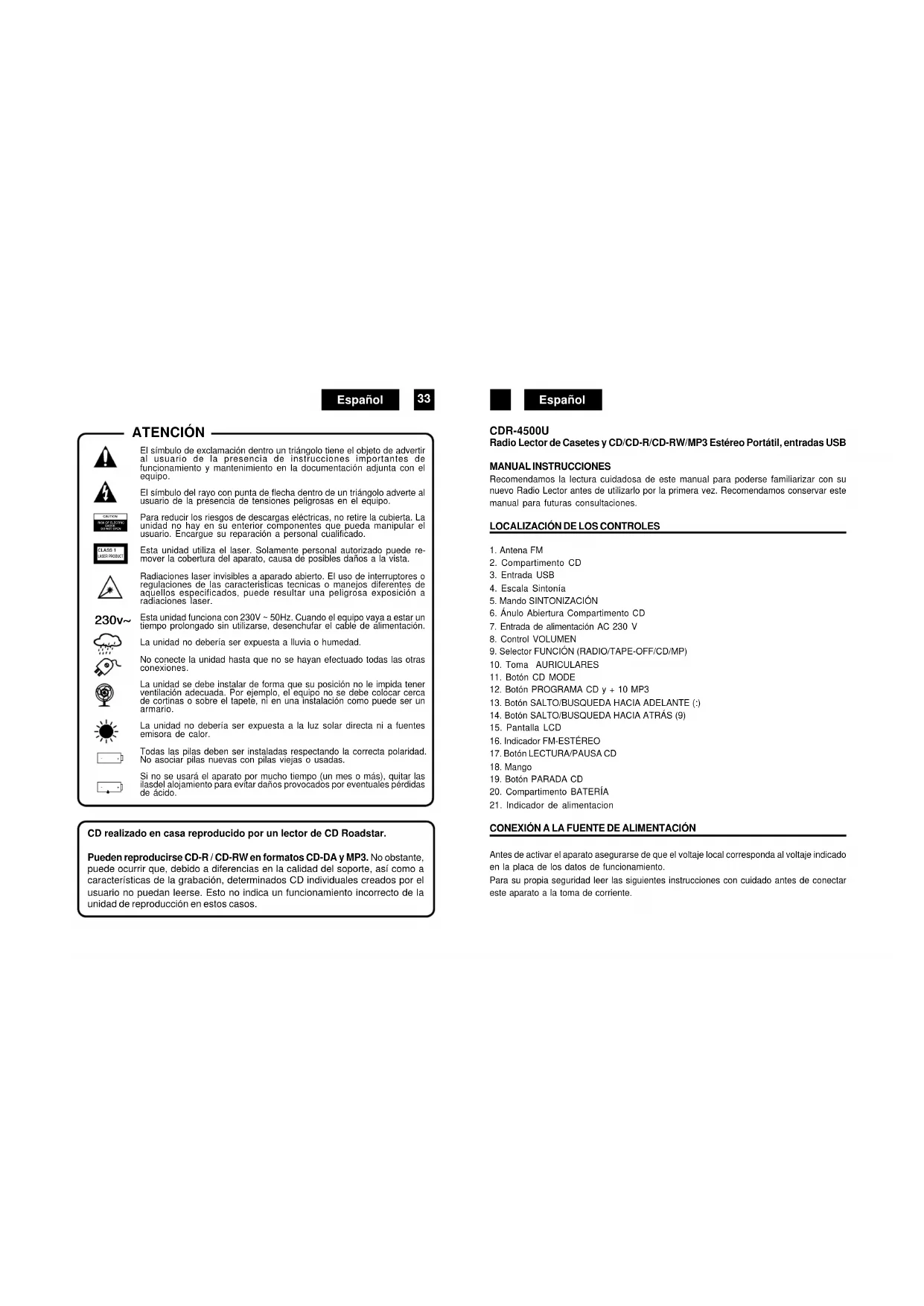

MANUAL DE USUARIO CDR4500U ROADSTAR

Manual de instrucciones

- Vuestro nuevo sistema ha sido construido según las normas estrictas de control de calidad ROADSTAR. Le felicitamos y le damos las gracias por su elección de este aparado. Por favor leer el manual antes de poner en funcionamiento el equipo y guardar esta documentación en case de que se necesite nuevamente.

El símbulo de exclamación dentro un triángolo tiene el objeto de advertir al usuario de la presencia de instrucciones importantes de funcionamiento y mantenimiento en la documentación adjunta con el equipo.

El símbulo del rayo con punta de flecha dentro de un triángolo adverte al usuario de la presencia de tensiones peligrosas en el equipo.

Para reducir los riesgos de descargas eléctricas, no retire la cubierta. La unidad no hay en su interior componentes que pueda manipular el usuario. Encargue su reparación a personal cualificado.

Esta unidad utiliza el laser. Solamente personal autorizado puede remover la cobertura del aparato, causa de posibles daños a la vista.

Radiaciones laser invisibles a aparado abierto. El uso de interruptores o regulaciones de las características tecnicas o manejos diferentes de aquellos especificados, puede resultar una peligrosa exposición a radiaciones laser.

Esta unidad funciona con 230V \~ 50Hz. Cuando el equipo vaya a estar un tiempo prolongado sin utilizarse, desenchufar el cable de alimentación.

La unidad no debería ser expuesta a lluvia o humedad.

No conecte la unidad hasta que no se hayan efectuado todas las otras conexiones.

La unidad se debe instalar de forma que su posición no le impida tener ventilación adecuada. Por ejemplo, el equipo no se debe colocar cerca de cortinas o sobre el tapete, ni en una instalación como puede ser un armario.

La unidad no debería ser expuesta a la luz solar directa ni a fuentes emisora de calor.

Todas las pilas deben ser instaladas respectando la correcta polaridad. No asociar pilas nuevas con pilas viejas o usadas.

Si no se usará el aparato por mucho tiempo (un mes o más), quitar las ilasdel alojamiento para evitar daños provocados por eventuales pérdidas de ácido.

CD realizado en casa reproducido por un lector de CD Roadstar.

Pueden reproducirse CD-R / CD-RW en formatos CD-DA y MP3. No obstante, puede ocurrir que, debido a diferencias en la calidad del soporte, así como a características de la grabación, determinados CD individuales creados por el usuario no puedan leerse. Esto no indica un funcionamiento incorrecto de la unidad de reproducción en estos casos.

Español

CDR-4500U

Radio Lector de Casetes y CD/CD-R/CD-RW/MP3 Estéreo Portátil, entradas USB

MANUAL INSTRUCCIONES

Recomendamos la lectura cuidadosa de este manual para poderse familiarizar con su nuevo Radio Lector antes de utilizarlo por la primera vez. Recomendamos conservar este manual para futuras consultaciones.

LOCALIZACIÓN DE LOS CONTROLES

1. Antena FM

2. Compartimento CD

3. Entrada USB

4. Escala Sintonía

5. Mando SINTONIZACIÓN

6. Ánulo Abiertura Compartimento CD

7. Entrada de alimentación AC 230 V

8. Control VOLUMEN

9. Selector FUNCIÓN (RADIO/TAPE-OFF/CD/MP)

10. Toma AURICULARES

11. Botón CD MODE

12. Botón PROGRAMA CD y + 10 MP3

13. Botón SALTO/BUSQUEDA HACIA ADELANTE (:)

14. Botón SALTO/BUSQUEDA HACIA ATRÁS (9)

15. Pantalla LCD

16. Indicador FM-ESTÉREO

17. Botón LECTURA/PAUSA CD

18. Mango

19. Botón PARADA CD

20. Compartimento BATERÍA

21. Indicador de alimentacion

CONEXIÓN A LA FUENTE DE ALIMENTACIÓN

Antes de activar el aparato asegurarse de que el voltaje local corresponda al voltaje indicado en la placa de los datos de funcionamiento.

Para su propia seguridad leer las siguientes instrucciones con cuidado antes de conectar este aparato a la toma de corriente.

Español

35

Este aparato ha sido diseñado para que funcione con una fuente de alimentación de CA 230V, 50Hz. La conexión a otro tipo de fuente de alimentación podría dañar el aparato.

Atención

Para prevenir las descargas eléctricas desconectar la clavija antes de remover la tapa. No emplear las partes utilizables en el interior. Dirigirse al personal de un centro de servicios calificado.

Precauciones de Seguridad

No exponer el aparato a la lluvia o a la humedad.

Fuente de Alimentación Principal: solamente CA 230V 50 Hz - CA

Este símbolo significa que este aparato está doblemente aislado. No se requiere una conexión a tierra.

PREPARACIÓN AL USO

• Extraer con cuidado el aparato de la caja, conservar el embalaje para un eventual uso futuro.
• Recomendamos una lectura cuidadosa de este manual de instrucciones antes de poner en función el aparato.

Funcionamiento con Red CA

- Conectar el cable de alimentación CA incluido a la toma de alimentación colocada en la parte posterior del aparato portátil. Conectar el Cable de Alimentación a su toma de corriente doméstica y activar el aparato. Asegurarse de que el voltaje sea compatible.

Funcionamiento con Pila

• Desconectar el terminal principal del aparato antes del funcionamiento con pilas.
• Abrir el Compartimento Pila (20) colocado en la parte posterior del aparato e instalar 6 pilas LR20 siguiendo el diagrama mostrado en la parte interna del compartimento pila.
• Extraer las pilas cuando no se utilizará el aparato por un período de tiempo prolongado.
• Las pilas descargadas tendrán que ser extraídas para evitar las pérdidas de ácido.

USO DE LA RADIO

1. Colocar el Selector Función (9) en la posición AM /O FM RADIO.
2. Sintonizar la estación radio deseada girando el control Sintonización (5).
3. Regular el control Volumen (8) al nivel deseado.
4. Para apagar la radio, colocar el Selector Función (9) en la posición OFF.

Español

Antena

Para la recepción en FM se encuentra incorporada una antena telescópica FM (1) en la parte posterior del aparato. Extender la antena y girarla hasta alcanzar la mejor recepción. Para una recepción en OM las señales serán recogidos a través de la antena de barra de ferrita incorporada. Tendrá que orientar el aparato hasta alcanzar la mejor recepción.

Recepción FM Estéreo y Mono

Cuando se sintoniza una señal, colocando el selector RADIO (4) en la posición FM permitirá a la estación de ser captada en sonido estéreo. El indicador FM Estéreo (16) se iluminará.

MANIPULACIÓN DE LOS COMPACT DISCS

- Para extraer el disco del estuche pulsar hacia abajo en el centro del estuche y extraer el disco con cuidado tomándolo por los bordes.

• Huellas digitales y polvo tendrán que ser removidas con cuidado de la superficie grabada del disco usando un paño suave. A diferencia de los discos convencionales, loa compact discos no poseen surcos dónde se puedan depositar el polvo y detritos microscópicos por lo tanto limpiarlos con un paño suave para poder remover la mayor parte de las partículas. Limpiar el disco en línea recta desde el centro hacia el borde. Pequeñas partículas de polvo y manchas ligeras no afectarán la calidad de la reproducción.
• No utilizar productor químicos tales como rociadores para discos, rociadores antiestáticos, bencina o diluentes para limpiar los compact discs. Estos productos químicos podrían dañar irreparablemente la superficie del disco.
• Volver a colocar los discos en sus estuches después del uso. Esto evita que se rayen seriamente y causar que el fonocaptor salte.
• No exponer los discos a la luz directa del sol, humedad excesiva o altas temperaturas por períodos de tiempo prolongados. Un larga exposición a altas temperaturas podrían deformar el disco.
• No encolar etiquetas o escribir sobre el lado de la etiqueta con un bolígrafo.

Español

37

USO CD/MP3

Carga y Descarga de los Compact Discs

1. Colocar el Selector Función (9) en la posición CD/MP3/USB.
2. Levantar el ángulo de abiertura compartimento CD (6).

3. Cuando el compartimento estará abierto, extraer un disco del estuche y colocarlo cuidadosamente en el compartimento con el lado de la etiqueta dirigido hacia arriba. Colocar los discos de 3" sobre el eje central del compartimento.

4. Volver a cerrar el compartimento bajando el ángulo del compartimento CD.

El número total de las melodias aparecerá sobre la pantalla.

Durante la lectura, el número de la melodía aparecerá sobre la pantalla.

1. Ajustar el Control VOLUMEN (8), a su nivel de audición deseado.

2. Para detener temporalmente la lectura, pulsar el botón LECTURA/PAUSA (▶II )(17) una vez. El indicador de lectura parpadeará sobre la pantalla. Pulsar el botón LECTURA/PAUSA (▶II ) nuevamente para reanudar la lectura.

3. Para detener la lectura, pulsar el botón PARADA (■)(19) una vez.

4. Para desactivar el aparato, seleccionar OFF (9).

Nota:

• Cuando el compartimento CD se abre accidentalmente durante la lectura, "OP" aparecerá sobre la pantalla.
• Esperar que el disco se detenga completamente antes de abrir el compartimento CD.
• Este aparato puede leer discos singulares de 3" (8cms) sin un adaptador.

Cargar canciones MP3 desde Stick de memórias USB

1. Colocar el Selector Función (9) en la posición CD/MP3/USB.
2. Pulsar el botón CD/USB (18) hasta que aparece 'USB' en la pantalla.
3. Conectar el lector de MP3 a la entrada USB para encenderlo.
4. En lectura, la canción MP3 puede seleccionarse de la misma manera como los CD.

LOCALIZACIÓN DE UNA MELODÍA PARTICULAR O DE UN PUNTO DE LA MELODÍA

1. Pulsar el botón SALTO HACIA ATRÁS (14) una vez para regresar al inicio de la melodía corriente.
2. Pulsar el botón SALTO HACIA ATRÁS (◀) repetidamente para regresar a las melodias precedentes.
3. Pulsar el botón SALTO HACIA ADELANTE (▶)(13) repetidamente para ir a la melodías sucesivas.
4. Mantener pulsado el botón SALTO HACIA ADELANTE (▶) o el botón SALTO HACIA ATRÁS (◀) para localizar hacia adelante o hacia atrás, a alta velocidad, un punto

Español

particular de la melodía.

Nota: Durante el proceso de búsqueda se escuchará el audio a un nivel bajo para ayudar a localizar el punto correcto de la melodía.

Nota: Durante la función de Salto melodía, el lector necesitará de algunos segundos para saltar a la melodía deseada, debido a la función del Anti-choque.

LECTURA REPETIDA EN CD

1. Pulsar el botón LECTURA/PAUSA (17).
2. Para repetir la misma melodia, pulsar el botón REPEAT (11) una vez. El indicador "REP1" aparecerá sobre la pantalla. Inicia la lectura repetida fino a el pulsar del botón STOP (19). Para borrar la función lectura repetida, pulsar REPEAT 3 veces. El indicador "REP1" desaparece de la pantalla.
3. Para repetir todo el CD, pulsar el botón REPEAT (11) dos veces. El indicador REP ALL aparecerá sobre la pantalla. Inicia la lectura repetida fino a el pulsar del botón STOP (19).
4. Para borrar la modalidad de repetición, pulsar REPEAT 1 veces más. El indicador REP ALL desaparece de la pantalla.

LECTURA REPETIDA EN CD

1. Pulsar el botón LECTURA/PAUSA (17).
2. Para repetir la misma melodía, pulsar el botón REPEAT (11) una vez. El indicador "REP1" aparecerá sobre la pantalla. Inicia la lectura repetida fino a el pulsar del botón STOP (19). Para borrar la función lectura repetida, pulsar REPEAT 3 veces. El indicador "REP1" desaparece de la pantalla.
3. Para repetir todo el CD, pulsar el botón REPEAT (11) 2 veces. El indicador REP ALL aparecerá sobre la pantalla.
   Inicia la lectura repetida fino a el pulsar del botón STOP (19).
4. Para borrar la modalidad de repetición, pulsar REPEAT 1 veces más. El indicador REP ALL desaparece de la pantalla.

LECTURA PROGRAMADA EN CD/USB Y MMC/SD CARD

1. Pulsar el botón LECTURA/PAUSA (17), esperar 5 segundos y pulsar STOP (19).
2. Pulsar el botón PROGRAM (12) una vez. El numero de la pista "P-01" y "PROG" aparecerá sobre la pantalla para indicar la primera selección.

Español

39

1. Pulsar el botón SALTO HACIA ATRÁS (◀) o SALTO HACIA ADELANTE (◀) para seleccionar la melodía deseada por programar. El número de la melodía por programar aparecerá sobre la pantalla.
2. Pulsar el botón PROGRAM (12) para introducir la melodía en la memoria. Aparece "P-02".
3. Repetir los pasos 3 y 4 para programar hasta un máximo de 21 melodías.
4. Pulsar el botón LECTURA/PAUSA (17) una vez para iniciar la lectura programada.
5. Para borrar la lectura programada, pulsar el botón STOP (19) dos veces.
   Nota: Durante la lectura programada, si desea repetir toda la lectura programada, pulsar el botón MODE (11) repetidamente hasta cuando el indicador "REP" aparezca sobre la pantalla.

FUNCIÓN ANTI - CHOQUE

• Durante el uso, el lector está sujeto con mucha probabilidad a sacudidas o vibraciones (por ejemplo mientras se camina o en un automóvil en movimiento). La función ANTI-CHOQUE permite una reproducción sin interrupción.
• El sonido se interrumpirá por aproximadamente 1 segundo si el lector está sujeto a sacudida para más de 50 segundos en CD o 55 segundos en MP3, y el sonido se reanudará cuando el lector se estabilizará después de la sacudida.

Notas:

- La función Anti - CHOQUE no corregirá los errores causados por el uso de discos defectuosos, rayados o sucios.

¡IMPORTANTE! Durante la lectura de CD y MP3, la función del ANTI-CHOQUE es siempre operativa y esta función no puede ser disactivada.

AURICULARES

Pueden ser utilizados auriculares estéreo con un diámetro de clavija de 3.5mm y una impedancia de 8-32 Ohmio. Cuando se conectar los auriculares (10), los altavoces se desactivan automáticamente.

IMPORTANTE

Dado que el movimiento del mecanismo del CD y el circuito delicado pueden causar interferencias en una sintonización radio cercana; apagar este aparato mientras se está utilizando el otro dispositivo radio.

Este producto láser utiliza:

Peligro -Radiación láser invisible cuando se abre y el dispositivo de sincronización se detiene o falla. Evitar la exposición directa a los rayos.

Atención - El uso de los controles, regulaciones o procedimientos no mencionados en este manual podrían causar una exposición a radiaciones arriesgada.

Español

Acerca de los Compact Discs

Solamente los compact discs que llevan este sello pueden ser utilizados con este lector CD.

ESPECIFICACIONES TÉCNICAS

Fuentes Alimentación

CA: 230V \~ 50 Hz

Baterías: 6 Baterías tipo UM-2

Gama Frecuencia Radio

FM: 87.5 - 108 MHz

OM: 540 - 1600 kHz

General

Auriculares: Clavija estéreo a jack de 3.5 mm, 8-32 Ohm

Lector CD

Fonocaptor: Rayo Acción 3, Semiconductor Láser

Nota: Especificaciones y diseño sujetos a posibles modificaciones sin previo aviso.

Eliminación correcta de este producto - (material eléctrico y electrónico de descarte)

La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la salud humane que representa la eliminación incontrolada de residuos, separe este producto de otros tipos de residuos y reciclelo correctamente para promover la reutilización sostenible de recursos materiales.

Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades locales pertinentes, para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico y seguro.

Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra. Este produco no debe eliminarse mezclado con otros residuos comerciales.
