CDR4500U - Leitor/gravador de cd ROADSTAR - Manual de utilização gratuito

Tipo de produto	Rádio-gravador estéreo portátil com leitor de CD/MP3 e entrada USB
Marca	Roadstar
Modelo	CDR4500U
Alimentação de rede	230 V ~ 50 Hz
Alimentação a pilhas	6 pilhas tipo UM-2 (tamanho C)
Faixas de rádio	FM 87,5 – 108 MHz / OM 540 – 1600 kHz
Leitor de CD	CD, CD-R, CD-RW, MP3
Entrada USB	Para pen drives contendo arquivos MP3
Função anti-choque	Até 50 segundos (CD) ou 55 segundos (MP3) de proteção contra choques
Reprodução programada	Até 21 faixas
Função repetição	Repetição de uma faixa (REP1) ou de todo o disco (REP ALL)
Tomada para fones de ouvido	Jack estéreo 3,5 mm, impedância 8 – 32 ohms
Antena FM	Telescópica
Segurança laser	Raio laser invisível – não abrir o compartimento
Dupla isolação	Conexão de terra não necessária
Temperatura de funcionamento	Evitar exposição prolongada ao sol ou fontes de calor
Humidade	Não expor à chuva ou à humidade
Limpeza	Pano macio – sem solventes químicos
Descarte	Não descartar com o lixo doméstico – reciclar via REEE
Acessórios fornecidos	Cabo de alimentação de rede

Perguntas frequentes - CDR4500U ROADSTAR

Como ligar o rádio e escolher uma estação?

Coloque o seletor de funções em AM ou FM RÁDIO. Escolha a faixa (AM/FM) com o seletor de faixas. Gire o seletor de busca para encontrar uma estação. Ajuste o volume.

Como inserir e reproduzir um CD?

Coloque o seletor de funções em CD/MP3/USB. Abra o compartimento do CD levantando a borda. Insira um disco com a etiqueta para cima. Feche a tampa. Prima Reproduzir/Pausa (▶||). A reprodução começa automaticamente.

Como programar uma lista de reprodução no CD?

No modo de paragem (prima STOP), prima PROGRAM (12). Use os botões de salto para selecionar uma faixa, depois prima PROGRAM para memorizá-la. Repita até 21 faixas. Prima Reproduzir para iniciar a reprodução programada.

Como repetir uma faixa ou todo o disco?

Durante a reprodução, prima várias vezes a tecla MODE (11). Uma vez para repetir uma faixa (REP1), duas vezes para repetir todo o disco (REP ALL). Prima novamente para cancelar.

Como usar a função anti-choque?

A função anti-choque é ativada automaticamente. Ela protege a reprodução até 50 segundos (CD) ou 55 segundos (MP3) em caso de vibrações. Se o disco estiver riscado ou sujo, ela não pode corrigir os erros.

O que fazer se o CD não reproduzir?

Verifique se o disco é compatível (CD, CD-R, CD-RW em formato CD-DA ou MP3). Limpe o disco com um pano macio do centro para fora. Se o problema persistir, pode ser a qualidade do suporte, não um defeito do aparelho.

Como limpar o aparelho?

Use um pano macio e seco. Nunca utilize solventes químicos como benzina ou sprays antiestáticos. Para o disco, limpe do centro para fora.

Como substituir as pilhas?

Desligue o aparelho da rede. Abra o compartimento das pilhas na parte traseira. Insira 6 pilhas UM-2 respeitando a polaridade indicada. Retire as pilhas usadas para evitar vazamentos.

Como conectar fones de ouvido?

Insira um conector jack estéreo de 3,5 mm na tomada FONES (10). Os altifalantes são automaticamente desligados. Use fones de ouvido com impedância de 8-32 ohms.

Como eliminar o aparelho no fim da vida útil?

Não descarte o aparelho com o lixo doméstico. Ele possui o símbolo REEE (contentor com rodas riscado). Deposite-o num ponto de recolha para reciclagem ou informe-se na sua câmara municipal.

MANUAL DE UTILIZADOR CDR4500U ROADSTAR

Manual de instruções

INDEX

English Page 1

Deutsch Seite 9

Français Page 17

Italiano Pagina 25

Español Página 33

Portuguès Pagina 41

- Seu novo aparelho foi construído e montado sob o estrito controle de qualidade da ROADSTAR. Agradecemos por ter comprado nosso produto para a sua diversão. Antes de usar esta unidade é necessário ler com atenção este manual de instruções pare que possa ser usada apropriadamente; mantenha o manual ao seu alcance para outras informações.

CDR-4500U

TOP VIEW

FUNZIONAMENTO A RETE AC

FUNCIONAMIENTO CON RED CA

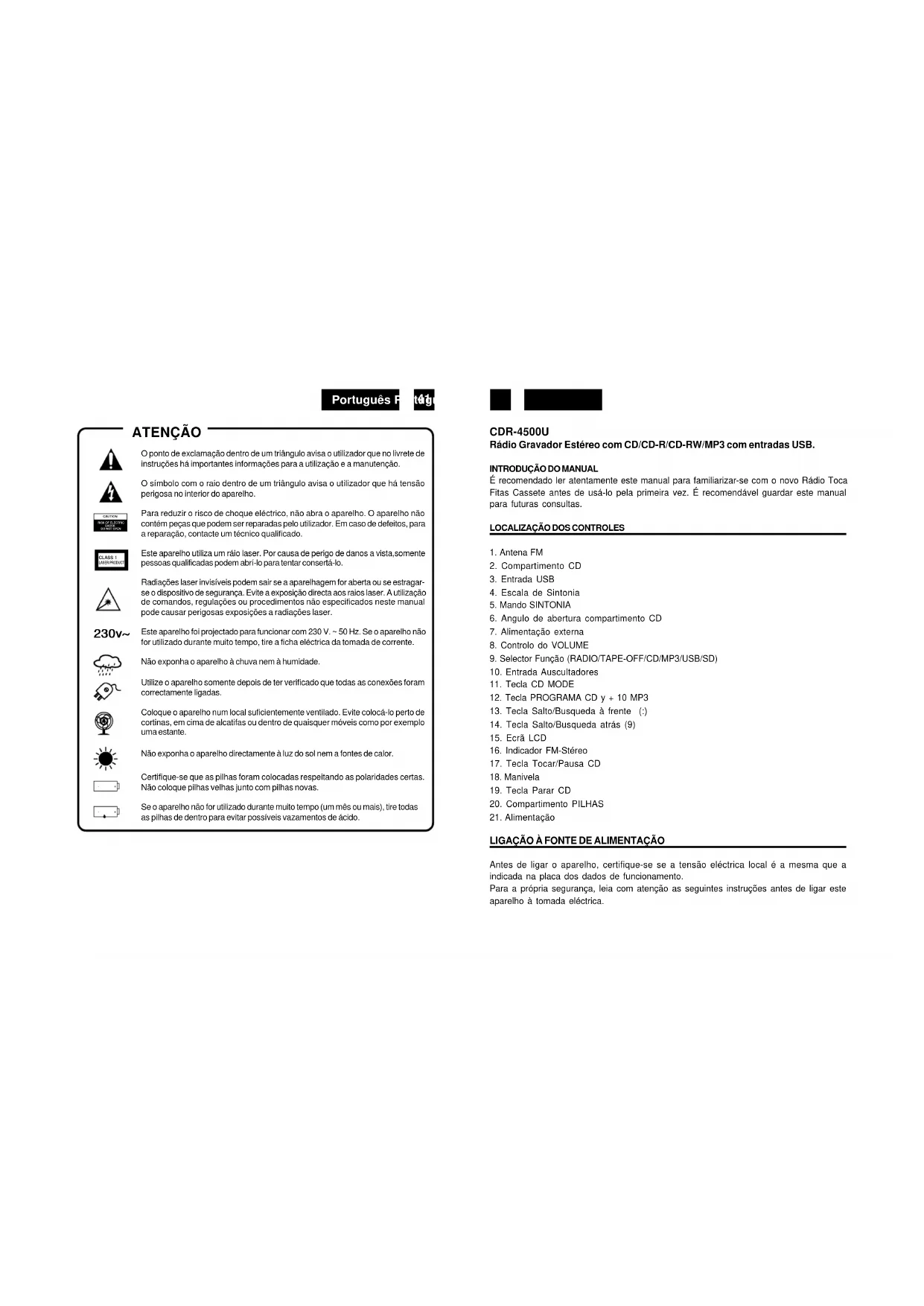

O ponto de explamação dentro de um triângulo avisa o utilizador que no livrete de instruções há importantes informações para a utilização e a manutenção.

O simbolo com o raio dentro de um triângulo avisa o utilizador que há tensão perigosa no interior do aparelho.

Para reduzir o risco de choque eléctrico, não abra o aparelho. O aparelho não contém peças que podem ser reparadas pelo utilizador. Em caso de defeitos, para a reparação, contacte um técnico qualificado.

Este aparelho utiliza um ráio laser. Por causa de perigo de danos a vista, somente pessoas qualificadas podem abrí-lo para tentar consortá-lo.

Radiações laser invisíveis podem sair se a aparelhagem for aberta ou se estragarse o dispositivo de segurança. Evite a exposição directa aos ralos laser. A utilização de comandos, regulações ou procedimentos não especificados neste manual pode causar perigosas exposições a radiações laser.

230v\~

Não exponha o aparelho à chuva nem à humidade.

Utilize o aparelho somente depois de ter verificado que todas as conexões foram correctamente llgadas.

Coloque o aparelho num local suficientemente ventilado. Evite colocá-lo perto de cortinas, em cima de alcatilas ou dentro de quaisquer móveis como por exemplo uma estante.

Não exponha o aparelho directamente à luz do sol nem a fontes de calor.

Certifique-se que as pilhas foram colocadas respeitando as polaridades certas. Não coloque pilhas velhas junto com pilhas novas.

Se o aparelho não for utilizado durante muito tempo (um mês ou mais), tire todas as pilhas de dentro para evitar possíveis vazamentos de ácido.

CDR-4500U

Rádio Gravador Estéreo com CD/CD-R/CD-RW/MP3 com entradas USB.

INTRODUÇÃO DO MANUAL

É recomendado ler atentamente este manual para familiarizar-se com o novo Rádio Toca Fitas Cassete antes de usá-lo pela primeira vez. É recomendável guardar este manual para futuras consultas.

LOCALIZAÇÃO DOS CONTROLES

1. Antena FM

2. Compartimento CD

3. Entrada USB

4. Escala de Sintonia

5. Mando SINTONIA

6. Angulo de abertura compartimento CD

7. Alimentação externa

8. Controlo do VOLUME

9. Selector Função (RADIO/TAPE-OFF/CD/MP3/USB/SD)

10. Entrada Auscultadores

11. Tecla CD MODE

12. Tecla PROGRAMA CD y + 10 MP3

13. Tecla Salto/Busqueda à frente (:)

14. Tecla Salto/Busqueda atrás (9)

15. Ecră LCD

16. Indicador FM-Stéreo

17. Tecla Tocar/Pausa CD

18. Manivela

19. Tecla Parar CD

20. Compartimento PILHAS

21. Alimentação

LIGAÇÃO À FONTE DE ALIMENTAÇÃO

Antes de ligar o aparelho, certifique-se se a tensão eléctrica local é a mesma que a indicada na placa dos dados de funcionamento.

Para a própria segurança, leia com atenção as seguintes instruções antes de ligar este aparelho à tomada eléctrica.

Português F

FUNCIONAMENTO COM ELECTRICIDADE DA REDE

Este aparelho foi projectado para funcionar somente com uma fonte de alimentação de Corrente Alternada de 230 V. 50 Hz. A ligação a qualquer outro tipo de alimentação poderá danificar o aparelho.

Atenção

Para evitar descargas eléctricas, desligue o aparelho da tomada eléctrica antes de abrir tirar a tampa. O aparelho não contêm peças que podem ser reparadas pelo utilizador. Em caso de avarias, para a reparação, contacte um técnico qualificado.

Precauções de Segurança

Não deixe o aparelho exposto à chuva nem à humidade.

Fonte de Alimentação Principal: somente Corrente Alternada 230 V. / 50 Hz

Este símbolo significa que este aparelho é duplamente isolado. Não é necessária uma ligação à terra.

PREPARAÇÃO PARA A UTILIZAÇÃO

• Tire com cuidado o aparelho da caixa, guarde a embalagem para futuras utilizações.
• Leia com atenção estas instruções antes da utilização.

Operação com corrente alternada

• Conecte o cabo de corrente alternada na entrada correspondente na parte posterior desta unidade portátil estéreo. Conecte o fio na tomada AC da corrente doméstica e assione o botão de ligar. Esteja certo da corrente elétrica ser copativel.
• Lembre-se sempre de desconectar primeiro o plug da rede doméstica, antes de desconectar do aparelho.
• Desconecte o cabo de força sempre que a unidade não estiver sendo utilizada.
• As baterias são desconectadas automaticamente quando a corrente alternada é utilizada pela inserção da tomada na entrada.

Operação por pilhas

• Desconecte o cabo de força AC da entrada.
• Abra o compartimento das pilhas (20) na parte posterior de seu estéreo e coloque 6 pilhas tipo UM-2. Respeite a polaridade seguindo o diagrama mostrado no compartimento de pilhas.
• As pilhas devem ser removidas da unidade, quando esta ficar algum tempo sem utilização.
• As pilhas devem ser retiradas para evitar vazamento.

OUVINDO O RÁDIO

1. Posicione o seletor de função (9) na posição FM o AM (RADIO).
2. Sintonize a estação desejada com o controle de sintonia (5).
3. Ajuste o volume (8) em sua intensidade desejada.
4. Para desligar o rádio, posicione o seletor de função na posição OFF (9).

Antena

Para recepção em FM, existe uma antena telescópica (1) na parte posterior da unidade. Extenda a antena e mova-a de forma circular até encontrar a posição de melhor recepão. Para recepção de ondas médias, os sinais são captados através de uma antena interna de ferrite. Poderá ser necessário mover a unidade para se obter a melhor sintonia.

Para tirar o CD da própria caixa, prima para baixo o centro da mesma e puxe o CD para fora, preso com cuidado pelas beiradas.

É preciso limpar com cuidado as impressões digitais e a poeira da superfície gravada do CD mediante um pano macio. Os CDs não são como os discos convencionais, os CDs não possuem sulcos nos quais a poeira e detritos microscópicos se acumulam; limpe-os portanto com um pano macio para poder remover a maior parte das partículas. Limpe o disco em linhas rectas do centro para a parte externa. Pequena partículas de poeira e leves nódoas não terão efeito algum na qualidade da leitura.

Não utilize produtos químicos tais como 'sprays' para discos, 'sprays' anti-estáticos, gasolina nem solventes para limpar CDs. Estes produtos químicos poderão danificar irremediavelmente a superfície do CD.

Guarde o CD na sua caixa depois de utilizá-lo. Desta maneira evitam-se arranhões causados por deslocações do compartimento toca-discos laser.

Não deixe CDs expostos muito tempo à luz solar, a humidade excessiva, nem a altas temperaturas. Uma longa exposição a altas temperaturas poderá deformar o CD.

Português F

t45g

Não cole etiquetas nem escreva do lado da etiqueta do disco com uma esferográfica. No encolar etiquetas o escribir sobre el lado de la etiqueta con un bolígrafo.

TOCAR COMPACT DISCS/MP3

Colocar e Tirar CDs

1. Posicione o seletor de Função (9) na posição CD/MP3/USB.
2. Erga o canto Abertura do compartimento CD (6) para abri-lo.
3. Quando o compartimento é aberto, removê-lo do estojo e posicioná-lo delicadamente com a etiqueta voltada para cima.
4. Fechar o compartimento, pressionado um dos lados da tampa.
5. Pressionar a tecla Play:Pausa (16), e o disco começará a tocar, do primeiro trecho em diante.

6. No final da escuta, o disco entra na modalidade Stop (19). O número total dos trechos aparecerá no ecrã. Inicia a leitura. Durante a leitura, o número do trecho aparecerá no ecrã.

7. Regule o comando do VOLUME (8), para o nível de escuta que desejar.

8. Para parar temporariamente a leitura, carregue na tecla PLAY/ PAUSE [LEITURA/PAUSA] (▶ II)(17) uma vez. O indicador de Leitura piscará no ecrã. Carregue na tecla PLAY/ PAUSE novamente para reiniciar a leitura.

9. Para parar a leitura, carregue na tecla STOP [PARADA] (■)(18) uma vez.

10. Para desligar o aparelho, seleccionar OFF (9).

Nota:

• Quando o Cd é acidentalmente aberto, durante a música, aparecerá "OP" no display.
• Quando o disco acabar de girar, aí sim, pode abrir o compartimento.
• Esta unidade pode tocar 3 “(8cm) um único CD, sem um adaptador.

Carregando canções MP3 de uma memória USB

1. Posicione o seletor de Função (9) na posição CD/MP3/USB.
2. Conecte o leitor de MP3 na entrada USB para ligar-lo.
3. Em leitura, os canções MP3 poden ser selecionado da mesma maneira como os CD.

LOCALIZAÇÃO DE UMA FAIXA ESPECÍFICA OU DE UM PONTO DA FAIXA

1. Teclar SALTO atrás (14) (14) uma vez, para voltar pára o início da música corrente.
2. Teclar SALTO atrás («) repetidamente, para voltar pára as músicas anteriores.
3. Teclar SALTO a frente (▶) (13) repetidamente, para avançar pára as próximas músicas.
4. Teclar e manter em SALTO atrás (◀) ou SALTO (▶), para procurar, em alta velocidade, um ponto ou trecho particular.

Nota: Um baixo nível de audio será ouvido durante esta procura.

LEITURA REPETIDA EM CD

1. Pressione a tecla LEITURA/PAUSA (17).
2. Para repetir o mesmo trecho, teclar REPEAT (11) uma vez. O indicador "REP1" aparecerá no display.
   Inicia a leitura repetida.
   Se a tecla REPEAT (11) for pressionada 3 vezes, hasta o indicador "REP"
   apagará, a repetição da faixa pára de tocar repetidamente e voltará a tocar normalmente o disco.
3. Para repetir todo o CD, teclar REPEAT duas vezes. O indicador REP ALL aparecerá no display. Inicia a leitura repetida.
4. Se a tecla REPEAT(11) for pressionada 1 vezes, hasta o indicador REP ALL apagará, a repetição da todo o CD pára de tocar repetidamente e voltará a tocar normalmente o disco.

LEITURA REPETIDA EM MP3

1. Pressione a tecla LEITURA/PAUSA (17).
2. Para repetir o mesmo trecho, teclar REPEAT (11) uma vez. O indicador "REP1" aparecerá no display.
   Inicia a leitura repetida.
   Se a tecla REPEAT (11) for pressionada 3 vezes, hasta o indicador "REP1" apagará, a
   repetição da faixa pára de tocar repetidamente e voltará a tocar normalmente o disco.
3. Para repetir todo o CD, teclar REPEAT 1 vezes. O indicador REP ALL aparecerá no display. Inicia a leitura repetida.
4. Se a tecla REPEAT (11) for pressionada 1 vezes, hasta o indicador REP ALL apagará, a repetição da todo o CD pára de tocar repetidamente e voltará a tocar normalmente o disco.

LEITURA PROGRAMADA EM CD/USB

1. Carregue na tecla LEITURA/PAUSA (17) e, depois de 5 segundos, na tecla STOP (19).
2. Carregue na tecla PROGRAM (12) uma vez. O número da faixa "P-01" e "PROG" aparece no ecrã para indicar a primeira seleção.
3. Seleccione o trecho a ser programado mediante as teclas SALTO atrás (◀◀) ou SALTO a frente (▶◀). O número do trecho será visualizado no ecrã.
4. Carregue na tecla PROGRAM (12) para guardar o trecho na memória. "P-02" aparece.
5. Repita os pontos 3 e 4 para programar até no máximo 21 trechos.
6. Carregue na tecla LEITURA/PAUSA (17) uma vez para iniciar a leitura programada.
7. Para cancelar a leitura programada, carregue na tecla STOP (19) duas vezes.
   Observação: Se durante a leitura programada, desejar repetir toda a leitura, carregue na tecla REPEAT (11) várias vezes até o indicador “REP” aparecer no ecrã.

Português F

FUNÇÃO ANTI-CHOQUE

• Quando a tecla LEITURA/PAUSA é a função Anti-Choque é ativada.
• O som ficará mudo durante 1 segundo, se a música sujeita a choques para 50 segundos de CD ou 55 segundos de MP3.
• A função Anti-Choque, não irá corrigir os erros do usuário, como arranhões ou sujeira no disco.

Notas:

ATENÇÃO: A função Anti-choque é sempre ativada en leitura CD e MP3 e no se pode desativar.

AUSCULTADORES

Os auscultadores devem ter ficha estéreo de 3,5 mm. de diâmetro e impedância de 8-32 ohms. Quando os auscultadores estiverem ligados (10), as caixas acústicas serão automaticamente excluídas.

IMPORTANTE

Como o movimento do mecanismo do CD e o circuito sensível poderão causar interferência num rádio perto; desligue este aparelho quando estiver a utilizar o outro rádio.

Este produto utiliza raios laser:

Perigo - Uma radiação laser invisível é emitida quando for aberto e o dispositivo bloqueio falhar ou for forçado. Evite exposição directa aos raios.

Atenção - A utilização de controles, regulações ou procedimentos não apresentados neste manual poderão causar uma exposição arriscada a radiações.

Em Relação aos Compact Discs

Somente os compact discs que possuírem esta marca podem ser utilizados neste Toca CD.

Capacidade de reprodução de CDs criados pelo próprio usuário em mecanismos de unidades de CD da Roadstar.

Os tipos de mícla CD-R/CD-RW nos formatos CD-DA e MP3 podem ser reproduzidos. Entretanto, devido a diferenças de qualidade da mídia e às características da gravação, é possível que CDs individuais criados pelo usuário não consigam ser lidos. Nesses casos, isso não indica uma função incorreta da unidade de reprodução.

ESPECIFICAÇÕES

Potência dos Acessórios

AC: 230V \~ 50 Hz

Baterias: 6 x UM-2

Cobertura Frequência Rádio

FM: 87.5 - 108MHz

MW: 540 - 1600kHz

Aparelho CD

Alcance: 3-Raios, Laser Semi-condutor

Encoding: 16-Bit Linear

Nota: As especificações e o desenho podem ser alterados sem pré-aviso.

Eliminação Correcta Deste Produto -

Esta marca, apresentada no produto ou na sua literatura indica que ele não deverá ser eliminado juntamente com os residuos domésticos indiferenciados no final do seu período de vida útil. Para impedir danos ao ambiente e á saúde humana causados pela eliminação incontrolada de residuos deverá separar este equipamento de outros tipos de residuos e reciclá-lo de forma responsável, para promover uma reutilização sustentável dos recursos materiais.

Os utilizadores domesticos deverão contactar ou o estabelecimento onde adquiriram este produto ou as entidades oficiais locais para obterem informações sobre onde e de que forma podem levar este produto para permitir efectuar uma reciclagem segura em termos ambientais.

Os utilizadores profissionais deverão contactar o seu fornecedor e consultar os termos e condições do contrato de compra. Este produto não devera ser misturado com outros residuos comerciais para eliminação.
