MANUAL DE USUARIO BDC M 45 AA V IXHA HOTPOINT-ARISTON

Sumario Manual de instrucciones, 2 Asistencia, 4 Descripción del aparato, 8 Instalación, 30 Puesta en funcionamiento y uso, 30 Mantenimiento y cuidados, 32 Precauciones y consejos, 32 Anomalías y soluciones, 33 Español Español Español Español Español Manual de instrucciones

FRIGORÍFICO DE 2 PUERTAS3

• Verifique si la anomalía puede ser resuelta por Ud. mismo (ver Anomalías y Soluciones).

• Si, no obstante todos los controles, el aparato no funciona y el inconveniente por Ud detectado continúa, llame al Centro de Asistencia Técnico más cercano. Comunique:

• el modelo de la máquina (Mod.)

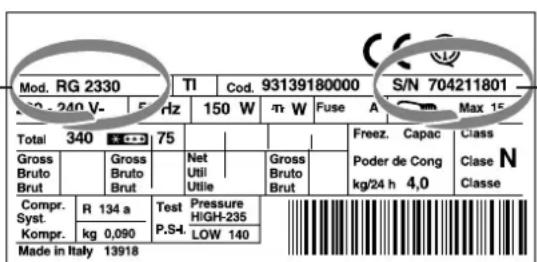

• el número de serie (S/N) Esta información se encuentra en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda. No recurra nunca a técnicos no autorizados y rechace siempre la instalación de repuestos que no sean originales. La siguiente información es válida solo para España. Para otros países de habla hispana consulte a su vendedor.Para otros países de habla hispana consulte a su vendedor. Para otros países de habla hispana consulte a su vendedor.Para otros países de habla hispana consulte a su vendedor. Para otros países de habla hispana consulte a su vendedor. Ampliación de garantía Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años. Consiga una cobertura total adicional de

• Piezas y componentes

• Mano de obra de los técnicos

• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT) Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento. En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

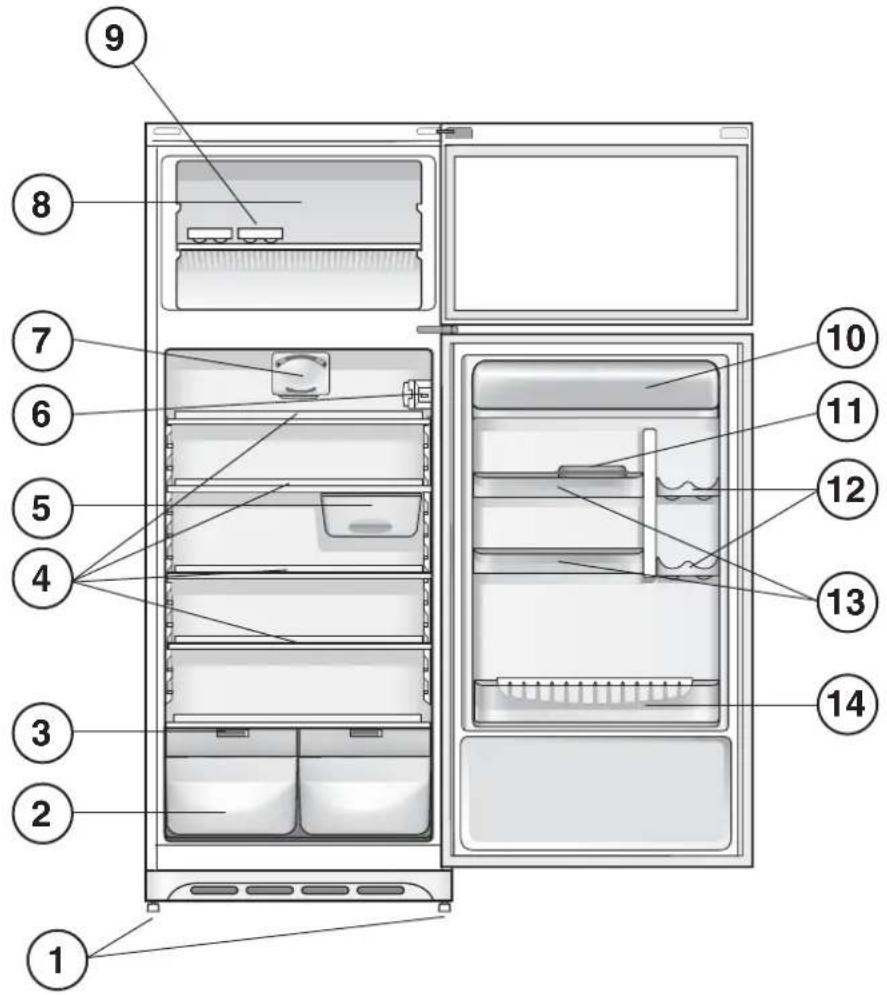

• Alleen op enkele modellen aanwezig. Descripción del aparato Vista en conjunto Las instrucciones sobre el uso son válidas para distintos modelos y por lo tanto es posible que la figura presente detalles diferentes a los del aparato que Ud. ha adquirido. La descripción de las piezas más complejas se encuentra en las páginas sucesivas. 1 PATAS de regulación 2 Recipiente FRUTA y VERDURA 3 Cubierta de caja de legumbres con REGULACION de HUMEDAD. 4 BANDEJAS•. 5 Recipiente MULTI-USO* 6 Mando REGULACIÓN DE LA TEMPERATURA 7 PURE WIND System 8 Compartimento para CONGELAÇÃO e CONSERVAÇÃO 9 Cubeta de HIELO* 10 Balconcito extraíble con TAPA 11 Compartimento para MANTEQUILLA* 12 Balconcito PORTALATAS• 13 Balconcito extraíble PORTAOBJETOS 14 Balconcito BOTELLAS

• La cantidad y/o su ubicación pueden variar.

• Se encuentra solo en algunos modelos

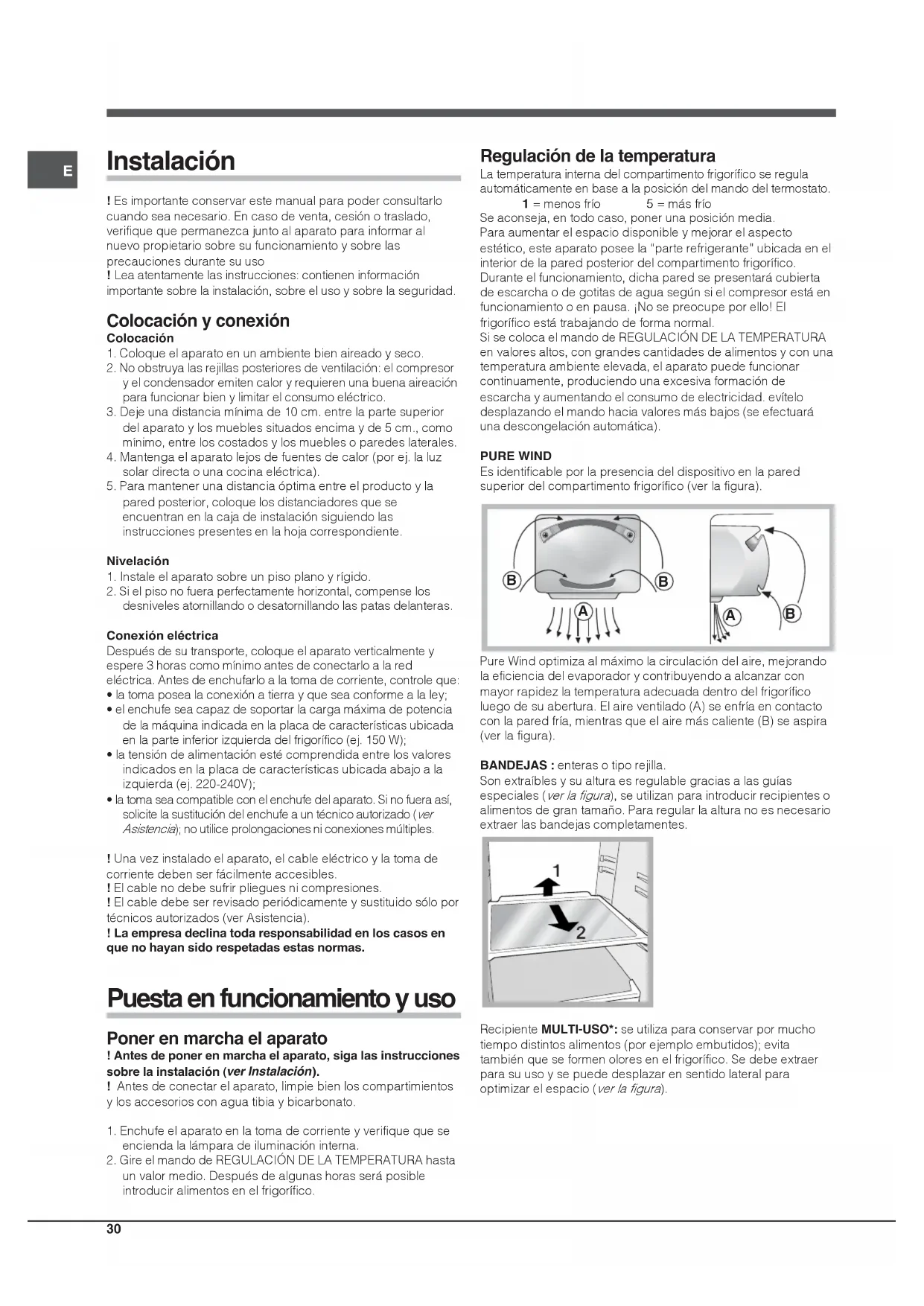

Instalación ! Es importante conservar este manual para poder consultarlocuando sea necesario. En caso de venta, cesión o traslado,verifique que permanezca junto al aparato para informar alnuevo propietario sobre su funcionamiento y sobre lasprecauciones durante su uso! Lea atentamente las instrucciones: contienen informaciónimportante sobre la instalación, sobre el uso y sobre la seguridad. Colocación y conexión Colocación1. Coloque el aparato en un ambiente bien aireado y seco.2. No obstruya las rejillas posteriores de ventilación: el compresory el condensador emiten calor y requieren una buena aireaciónpara funcionar bien y limitar el consumo eléctrico.3. Deje una distancia mínima de 10 cm. entre la parte superiordel aparato y los muebles situados encima y de 5 cm., comomínimo, entre los costados y los muebles o paredes laterales.4. Mantenga el aparato lejos de fuentes de calor (por ej. la luzsolar directa o una cocina eléctrica).5. Para mantener una distancia óptima entre el producto y lapared posterior, coloque los distanciadores que seencuentran en la caja de instalación siguiendo lasinstrucciones presentes en la hoja correspondiente.Nivelación1. Instale el aparato sobre un piso plano y rígido.2. Si el piso no fuera perfectamente horizontal, compense losdesniveles atornillando o desatornillando las patas delanteras.Conexión eléctricaDespués de su transporte, coloque el aparato verticalmente yespere 3 horas como mínimo antes de conectarlo a la redeléctrica. Antes de enchufarlo a la toma de corriente, controle que:• la toma posea la conexión a tierra y que sea conforme a la ley;• el enchufe sea capaz de soportar la carga máxima de potenciade la máquina indicada en la placa de características ubicadaen la parte inferior izquierda del frigorífico (ej. 150 W);• la tensión de alimentación esté comprendida entre los valoresindicados en la placa de características ubicada abajo a laizquierda (ej. 220-240V);• la toma sea compatible con el enchufe del aparato. Si no fuera así,solicite la sustitución del enchufe a un técnico autorizado (verAsistencia); no utilice prolongaciones ni conexiones múltiples.! Una vez instalado el aparato, el cable eléctrico y la toma decorriente deben ser fácilmente accesibles.! El cable no debe sufrir pliegues ni compresiones.! El cable debe ser revisado periódicamente y sustituido sólo portécnicos autorizados (ver Asistencia).

La empresa declina toda responsabilidad en los casos enque no hayan sido respetadas estas normas. Puesta en funcionamiento y uso Poner en marcha el aparato ! Antes de poner en marcha el aparato, siga las instruccionessobre la instalación (ver Instalación ! Antes de conectar el aparato, limpie bien los compartimientosy los accesorios con agua tibia y bicarbonato.1. Enchufe el aparato en la toma de corriente y verifique que seencienda la lámpara de iluminación interna.2. Gire el mando de REGULACIÓN DE LA TEMPERATURA hastaun valor medio. Después de algunas horas será posibleintroducir alimentos en el frigorífico. Regulación de la temperatura La temperatura interna del compartimento frigorífico se regulaautomáticamente en base a la posición del mando del termostato. 1 = menos frío 5 = más frío Se aconseja, en todo caso, poner una posición media.Para aumentar el espacio disponible y mejorar el aspectoestético, este aparato posee la “parte refrigerante” ubicada en elinterior de la pared posterior del compartimento frigorífico.Durante el funcionamiento, dicha pared se presentará cubiertade escarcha o de gotitas de agua según si el compresor está enfuncionamiento o en pausa. ¡No se preocupe por ello! Elfrigorífico está trabajando de forma normal.Si se coloca el mando de REGULACIÓN DE LA TEMPERATURAen valores altos, con grandes cantidades de alimentos y con unatemperatura ambiente elevada, el aparato puede funcionarcontinuamente, produciendo una excesiva formación deescarcha y aumentando el consumo de electricidad. evítelodesplazando el mando hacia valores más bajos (se efectuaráuna descongelación automática).PURE WINDEs identificable por la presencia del dispositivo en la paredsuperior del compartimento frigorífico (ver la figura).

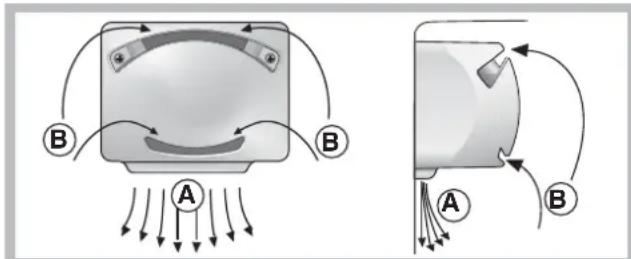

Pure Wind optimiza al máximo la circulación del aire, mejorandola eficiencia del evaporador y contribuyendo a alcanzar conmayor rapidez la temperatura adecuada dentro del frigoríficoluego de su abertura. El aire ventilado (A) se enfría en contactocon la pared fría, mientras que el aire más caliente (B) se aspira(ver la figura).BANDEJAS : enteras o tipo rejilla.Son extraíbles y su altura es regulable gracias a las guías especiales (ver la figura), se utilizan para introducir recipientes o alimentos de gran tamaño. Para regular la altura no es necesarioextraer las bandejas completamentes.Recipiente MULTI-USO*: se utiliza para conservar por muchotiempo distintos alimentos (por ejemplo embutidos); evitatambién que se formen olores en el frigorífico. Se debe extraerpara su uso y se puede desplazar en sentido lateral paraoptimizar el espacio (ver la figura).E

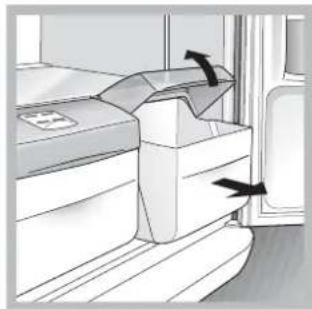

Recipiente FRUTA y VERDURA Los cajones de fruta y verdura con los que está dotado el refrigerador, fueron proyectados especialmente para mantener frescas y perfumadas las frutas y verduras. Abra el regulador de humedad (posición B) si desea conservar los alimentos en un ambiente menos húmedo, o ciérrelo (posición A) para que la conservación se realice en un ambiente más húmedo. La fácil apertura de las tapas, sólo tirando el cajón hacia fuera, facilita la introducción y la toma de los alimentos. Balconcito PORTALATAS: La presencia de balconcillo porta- latas sobre la contra puerta ofrece la posibilidad de guardar no solamente las latas sino tambien los envases de yogurt, mantequilla y otros contenidores segun las necesidades. Uso óptimo del frigorífico

• Para regular la temperatura utilice el mando de REGULACIÓN DE LA TEMPERATURA (ver Descripción).

• Introduzca sólo alimentos fríos o apenas tibios, nunca calientes (ver Precauciones y consejos).

• Recuerde que los alimentos cocidos no se mantienen durante más tiempo que los crudos.

• No introduzca recipientes destapados con líquidos: produciría un aumento de humedad con la consiguiente formación de condensación. Uso óptimo del congelador

• No vuelva a congelar alimentos que están por descongelar o descongelados; dichos alimentos deben ser previamente cocinados para ser consumidos (dentro de las 24 horas).

• Los alimentos frescos por congelar no deben colocarse en contacto con los ya congelados; se deben colocar sobre la rejilla del compartimento congelador, si es posible, en contacto con las paredes (laterales y posterior) donde la temperatura desciende por debajo de los –18ºC y garantiza una mayor velocidad de congelación.

• No coloque en el congelador botellas de vidrio que contengan líquidos, tapadas o cerradas herméticamente porque podrían romperse.

• La cantidad máxima diaria de alimentos a congelar está indicada en la placa de características ubicada en el compartimento frigorífico abajo a la izquierda (por ejemplo: 4 Kg/24h). ! Evite abrir la puerta durante la congelación. ! Cuando se produzca una interrupción de corriente o una avería, no abra la puerta del congelador: de este modo, los alimentos congelados se conservarán sin alteración durante aproximadamente 9-14 horas. ! Si durante un largo período de tiempo la temperatura ambiente permanece por debajo de los 14ºC, no se alcanzan las temperaturas necesarias para una larga conservación en el compartimento congelador y, por lo tanto, el período de conservación resultará menor. Mantenimiento y cuidados Cortar la corriente eléctrica Durante los trabajos de limpieza y mantenimiento, es necesario aislar el aparato de la red de alimentación eléctrica, desenchufándolo: No es suficiente llevar el mando para la regulación de la temperatura hasta la posición (aparato apagado) para eliminar todo contacto eléctrico. Limpiar el aparato

• Las partes externas, las partes internas y las juntas de goma se pueden limpiar con una esponja embebida en agua tibia y bicarbonato de sodio o jabón neutro. No utilice solventes, productos abrasivos, lejía o amoníaco.

• Los accesorios extraíbles se pueden colocar en remojo en agua caliente y jabón o detergente para platos. Enjuáguelos y séquelos con cuidado.

• La parte posterior del aparato tiende a cubrirse de polvo que se puede eliminar, después de haber apagado y desenchufado el aparato, utilizando con delicadeza la boca de la aspiradora y trabajando con una potencia media. Evitar la formación de moho y malos olores

• El aparato está construido con materiales higiénicos que no transmiten olores. Para mantener esta característica es necesario que los alimentos estén siempre protegidos y bien cerrados. Esto evitará también la formación de manchas.

• Si se debe apagar el aparato por un largo período, limpie su interior y deje las puertas abiertas. Descongelar el aparato ! Respete las instrucciones que se dan a continuación. No acelere el proceso con dispositivos o utensilios diferentes de la rasqueta que se suministra con el aparato porque se podría dañar el circuito refrigerante. Descongelar el compartimento frigorífico El frigorífico posee descongelación automático: el agua se envía hacia la parte posterior por un orificio de descarga (ver la figura) donde el calor producido por el compresor la hace evaporar. La única intervención que se debe realizar periódicamente consiste en limpiar el orificio de descarga para que el agua pueda fluir libremente.32

Descongelar el compartimento congeladorSi la capa de escarcha es superior a los 5 mm es necesariorealizar una descongelación manual:1. Coloque el mando de REGULACIÓN DE LA TEMPERATURAen la posición 2. Envuelva los alimentos congelados en papel de periódico ycolóquelos en otro congelador o en un lugar fresco.3. Deje la puerta abierta hasta que la escarcha se hayaderretido completamente; facilite la operación colocando enel compartimento congelador recipientes con agua tibia.4. Limpie y seque con cuidado el compartimento congeladorantes de volver a encender el aparato.5. Antes de introducir los alimentos en el compartimentocongelador, espere aproximadamente 2 horas pararestablecer las condiciones ideales de conservación. Sustituir la bombilla Para sustituir la bombilla de iluminación del compartimentofrigorífico, desenchufe el aparato. Siga las instrucciones que sedan a continuación. Acceda a la lámpara quitando la proteccióncomo se indica en la figura. Sustitúyala con otra bombilla conuna potencia igual a la indicada en la protección (15 W o 25 W).

Precauciones y consejos ! El aparato ha sido proyectado y fabricado en conformidad conlas normas internacionales sobre seguridad. Estas advertenciasse suministran por razones de seguridad y deben ser leídasatentamente.Este equipamiento es conforme con las siguientes DirectivasComunitarias:- 73/23/CEE del 19/02/73 (Baja Tensión) y sucesivas modificaciones;-89/336/CEE del 03/05/89 (Compatibilidad Electromagnética) ysucesivas modificaciones;- 2002/96/CE. Seguridad general

• El aparato ha sido pensado para un uso de tipo noprofesional en el interior de una vivienda.• El aparato debe ser utilizado para conservar y congelaralimentos sólo por personas adultas y según las indicacionescontenidas en este manual.• El aparato no se debe instalar al aire libre ni siquiera si ellugar está protegido debido a que es muy peligroso dejarloexpuesto a la lluvia y tormentas.• No toque el aparato estando descalzo o con las manos o piesmojados o húmedos.• No toque las piezas refrigerantes internas: podría quemarse oherirse.• No desenchufe el aparato tirando del cable sino sujetando elenchufe.• Es necesario desenchufar el aparato antes de realizaroperaciones de limpieza y de mantenimiento. No es suficientellevar el mando para LA REGULACIÓN DE LATEMPERATURA hasta la posición (aparato apagado) paraeliminar todo contacto eléctrico.• En caso de avería, nunca acceda a los mecanismos internospara intentar una reparación.• En el interior de los compartimientos donde se conservanalimentos congelados, no utilice utensilios cortantes o conpunta ni aparatos eléctricos, que no sean los recomendadospor el fabricante.• No introduzca en su boca cubitos apenas extraídos delcongelador.• Este aparato no puede ser utilizado por personas (incluidos losniños) con capacidades físicas, sensoriales o mentalesdisminuidas o sin experiencia, salvo que estén supervisadaso instruidas sobre el uso del aparato por una personaresponsable de su seguridad. Los niños deberían sercontrolados para garantizar que no jueguen con el aparato.• Los embalajes no son juguetes para los niños. Eliminación
• Eliminación del material de embalaje: respete las normaslocales, de esta manera los embalajes podrán ser reutilizados.• En base a la Norma europea 2002/96/CE de Residuos deaparatos Eléctricos y Electrónicos (RAEE), los electrodomésticosviejos no pueden ser arrojados en los contenedores municipaleshabituales; tienen que ser recogidos selectivamente paraoptimizar la recuperación y reciclado de los componentes ymateriales que los constituyen, y reducir el impacto en la saludhumana y el medioambiente. El símbolo del cubo de basuratachado se marca sobre todos los productos para recordar alconsumidor la obligación de separarlos para la recogidaselectiva. El consumidor debe contactar con la autoridad local ocon el vendedor para informarse en relación a la correctaeleminación de su electrodoméstico viejo. Ahorrar y respetar el medio ambiente
• Instale el aparato en una ambiente fresco y bien aireado,protéjalo de la exposición directa a los rayos solares y no locoloque cerca de fuentes de calor.• Para introducir o extraer los alimentos, abra las puertas delaparato el menor tiempo posible. Cada apertura de laspuertas produce un notable gasto de energía.• No llene con demasiados alimentos el aparato: para unabuena conservación, el frío debe poder circular libremente. Sise impide la circulación, el compresor trabajarácontinuamente.• No introduzca alimentos calientes: elevarían la temperaturainterior obligando al compresor a un mayor trabajo con ungran gasto de energía eléctrica.
• Descongele el aparato si se formara hielo (ver Mantenimiento); una espesa capa de hielo vuelve más difícil la cesión de frío alos alimentos y hace que aumente el consumo de energía.• Mantenga eficientes y limpias las juntas para que se adhieran bien a las puertas y no dejen salir el frío (ver Mantenimiento).E

Anomalías y soluciones Puede suceder que el aparato no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver Asistencia), controle que no se trate de un problema fácilmente solucionable con la ayuda de la siguiente lista. La lámpara de iluminación interna no se enciende.

• El enchufe no está introducido en el tomacorriente o no lo está suficientemente como para hacer contacto o bien en la casa no hay corriente. El refrigerador y el congelador enfrían poco.

• Las puertas no cierran bien o las juntas están dañadas.

• Las puertas se abren demasiado frecuentemente.

• El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.

• El frigorífico o el congelador se han llenado excesivamente.

• La temperatura ambiente de trabajo del producto es menor que 14ºC. En el frigorífico los alimentos se congelan.

• El mando de REGULACIÓN DE LA TEMPERATURA no está en la posición correcta.

• Los alimentos están en contacto con la pared posterior. El ventilador PURE WIND no gira.

• El sistema PURE WIND se activa automáticamente sólo cuando es necesario restablecer las condiciones óptimas en el interior del compartimento frigorífico. El motor funciona continuamente.

• La puerta no está bien cerrada o se abre continuamente.

• La temperatura del ambiente externo es muy alta.

• El espesor de la escarcha supera los 2-3 mm (ver Mantenimiento). El aparato hace mucho ruido.

• El aparato no fue instalado en un lugar bien plano (ver Instalación).

• El aparato ha sido instalado entre muebles u objetos que vibran y producen ruidos.

• El gas refrigerante interior produce un ligero ruido aún cuando el compresor está detenido: no es un defecto, es normal. La temperatura de algunas partes externas del frigorífico es elevada.

• Las temperaturas elevadas son necesarias para evitar la formación de condensación en zonas particulares del producto. En la pared del fondo de la cámara de refrigeración se ha formado escarcha o gotitas de agua.

• Se trata del funcionamiento normal del producto. En el fondo del refrigerador hay agua.

• El orificio de descarga del agua está obturado (ver Mantenimiento).34
