MANUAL DE USUARIO Aqualtis ADS93D 69 EUA HOTPOINT-ARISTON

Desembalaje y nivelación

Conexiones hidráulicas y eléctricas

Datos técnicos

Descripción de la máquina, 52-53

Cómo efectuar un ciclo de lavado, 56

Programas y opciones, 57

Tabla de Programas

Opciones de lavado

Detergentes y ropa, 58

Detergente

Preparar la ropa

Consejos sobre el lavado

Precauciones y consejos, 59

Seguridad general

Sistema de equilibrado de la carga

Eliminación

Apertura manual de la puerta

Mantenimiento y cuidados, 60

Interrumpir el agua y la corriente eléctrica

Limpiar la máquina

Limpiar el contenedor de detergentes

Cuidar el cesto

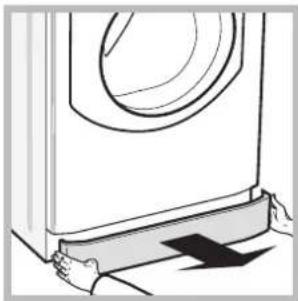

Limpiar la bomba

Controlar el tubo de alimentación de agua

Anomalías y soluciones, 61-62

Asistencia, 63

ES

! Es importante conservar este manual para poder consultarlo en cualquier momento. En el caso de venta, cesión o traslado, controle que permanezca junto con la lavadora.
! Lea atentamente las instrucciones: ellas contienen importante información sobre la instalación, el uso y la seguridad.
! En el sobre que contiene este manual encontrará, además de la garantía, piezas que servirán para la instalación.

Desembalaje y nivelación

Desembalaje

1. Una vez desembalada la lavadora, controle que no haya sufrido daños durante el traslado.
   Si estuviera dañada no la conecte y llame al revendedor.

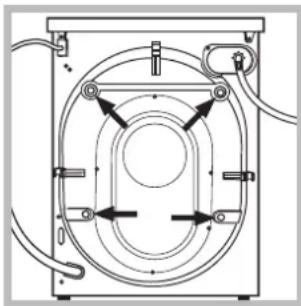

1. Quite los 4 tornillos de protección para el transporte y el correspondiente distanciador, ubicados en la parte posterior (ver la figura).

2. Cierre los orificios con los tapones de plástico contenidos en el sobre.

3. Conserve todas las piezas porque si la lavadora tuviera que ser trasladada nuevamente, se deberían volver a colocar para evitar daños internos.
   ! Los embalajes no son juguetes para los niños.

Nivelación

1. Instale la lavadora sobre un piso plano y rígido, sin apoyarla en las paredes ni en los muebles.

1. Compense las irregularidades desenroscando o enroscando las patas hasta que la máquina quede en posición horizontal (no debe estar inclinada más de 2 grados).

! Una cuidadosa nivelación brinda estabilidad y evita vibraciones y ruidos, sobre todo durante el centrifugado.
! Cuando se instala sobre moquetas o alfombras, regule las patas para que, debajo de la lavadora, quede un espacio suficiente para la ventilación.

Conexiones hidráulicas y eléctricas

Conexión del tubo de alimentación de agua

! Antes de conectar el tubo de alimentación a la red hídrica, haga correr agua hasta que sea límpida.

1. Conecte el tubo de alimentación a la máquina enroscándolo en la toma de agua correspondiente ubicada en la parte posterior derecha (arriba) (ver la figura).

1. Conecte el tubo de alimentación enroscándolo a un grifo de agua fría con la boca roscada de 3/4 gas (ver la figura).

2. Controle que en el tubo no hayan pliegues ni estrangulaciones.

! La presión de agua del grifo debe estar comprendida dentro de los valores contenidos en la tabla de Datos técnicos (ver la página correspondiente).
! Si la longitud del tubo de alimentación no es la suficiente, diríjase a un negocio especializado o a un técnico autorizado.
! No utilice nunca tubos de carga usados o viejos, utilice siempre los suministrados con la máquina.

Conexión del tubo de descarga

65 - 100 cm

Conecte el tubo de descarga a una tubería de descarga o a una descarga de pared ubicadas a una distancia del piso comprendida entre 65 y 100 cm., evitando siempre plegarlo.

Una alternativa es apoyar el tubo de descarga en el borde de un lavamanos o de una bañera, uniendo la guía suministrada con el aparato, al grifo (ver la figura).

El extremo libre del tubo de descarga no debe permanecer sumergido en el agua.

! No se aconseja utilizar tubos de prolongación, si fuera indispensable hacerlo, la prolongación debe tener el mismo diámetro del tubo original y no superar los 150 cm.

Conexión eléctrica

Antes de enchufar el aparato, verifique que:

• la toma tenga la conexión a tierra y haya sido hecha según las normas legales;
• la toma sea capaz de soportar la carga máxima de potencia de la máquina indicada en la tabla de Datos técnicos (ver al costado);
• la tensión de alimentación esté comprendida dentro de los valores indicados en la tabla de Datos técnicos (ver al costado);
• la toma sea compatible con el enchufe de la máquina. Si no es así, sustituya la toma o el enchufe.

! La máquina no debe ser instalada al aire libre, ni siquiera si el lugar está protegido, ya que es muy peligroso dejarla expuesta a la lluvia o a las tormentas.
! Una vez instalada la máquina, la toma de corriente debe ser fácilmente accesible.
! No utilice prolongaciones ni conexiones múltiples.

! El cable no debe estar plegado ni sufrir compresiones.
! El cable de alimentación y el enchufe deben ser sustituidos sólo por técnicos autorizados.

¡Atención! La empresa fabricante declina toda responsabilidad en caso de que estas normas no sean respetadas.

Datos técnicos
Modelo	ADS93D 69
Dimensiones	ancho 59.5 cmaltura 85 cmprofundidad 64,5 cm
Capacidad	de 1 a 9 kg
Conexiones eléctricas	ver la placa de características técnicas aplicada en la máquina
Conexiones hídricas	presión máxima 1 MPa (10 bar)presión mínima 0,05 MPa (0,5 bar)capacidad del cesto 62 litros
Velocidad de centrífugado	máxima 1600 r.p.m.
Programas de control según las directivas 1061/2010 y 1015/2010	programa [60] : temperatura 60°C;programa [40] : temperatura 40°C.
	Esta máquina cumple con lo establecido por las siguientes Directivas de la Comunidad:- 2004/108/CE (Compatibilidad Electromagnética)- 2002/96/CE- 2006/95/CE (Baja Tensión)

Descripción de la máquina

ES

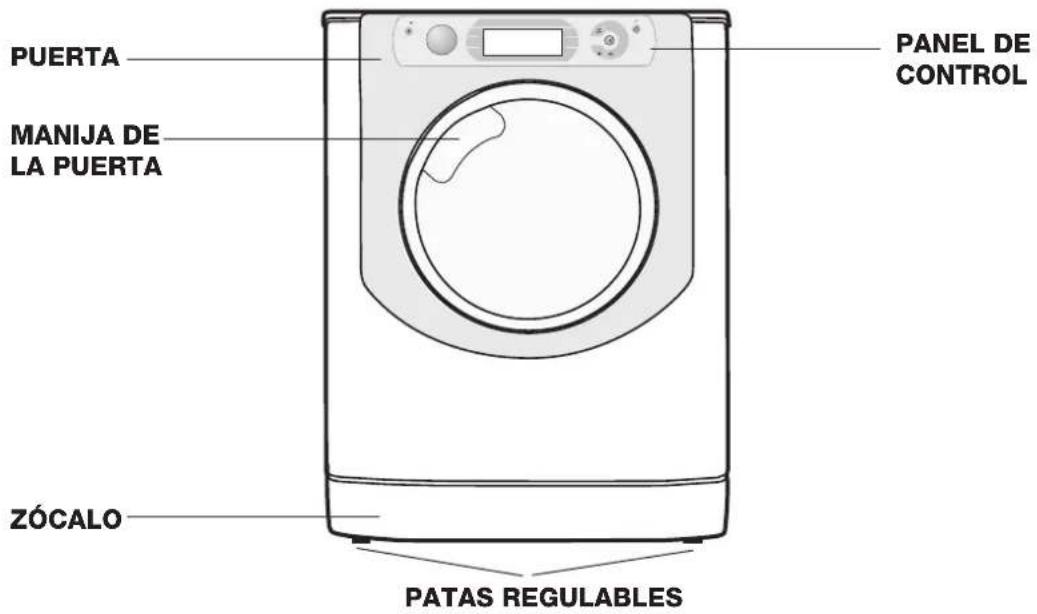

PUERTA MANIJA DE LA PUERTA ZÓCALO PANEL DE CONTROL PATAS REGULABLES

PUERTA

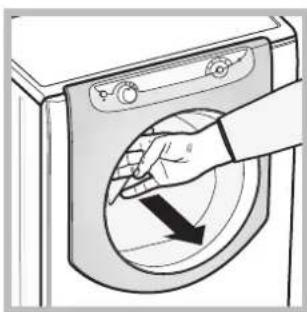

Para abrir la puerta utilice siempre la manija correspondiente (ver la figura).

CONTENEDOR DE DETERGENTE

El contenedor de detergentes se encuentra en el interior de la máquina y se accede a él abriendo la puerta. Para el uso ver el capítulo "Auto Dose System".

Para modificar las programaciones presionar levemente en el icono dentro del área sensible (touch control) como se indica en la figura.

Modalidad de stand by

Esta lavadora está en conformidad con las nuevas normativas vinculadas al ahorro energético. Está dotada de un sistema de auto-apagado (stand by) que, en caso de no funcionamiento, se activa pasados aproximadamente 30 minutos. Presionar brevemente el botón ON/OFF esperar que la máquina se active. Consumo en off-mode: 1 W Consumo en Left-on: 1 W

Mando de PROGRAMAS Botón SUAVIZANTE Botón CENTRIFUGADO Botón DETERGENTE Botón TEMPERATURA PANTALLA Botón con piloto ON/OFF Botón DILUCIÓN DE DETERGENTE Botón COMIENZO RETRASADO Botón OC Botón CON PILOTO START/PAUSE Iconos FASES DE LAVADO Piloto ECO ECO >II END Botón CON PILOTO BLOQUEO DE BOTONES

ES

Botón con piloto ON/OFF: presione brevemente el botón para encender o apagar la máquina. El piloto verde indica que la máquina está encendida. Para apagar la lavadora durante el lavado, es necesario mantener presionado el botón durante más tiempo, aproximadamente 3 seg.; si se presiona en forma más breve o accidental, la máquina no se apagará. Si la máquina se apaga durante un lavado en curso, dicho lavado se anulará.

Mando de PROGRAMAS: se puede girar en ambas direcciones. Para elegir el programa más apropiado, consulte la "Tabla de programas". Durante el lavado, el mando no se mueve.

Botón 🔒 TEMPERATURA: presiónelo para modificar o excluir la temperatura; el valor elegido está indicado en la pantalla (ver "Cómo realizar un ciclo de lavado").

Botón CENTRIFUGADO: presiónelo para modificar o excluir la centrifugación; el valor elegido está indicado en la pantalla (ver "Cómo realizar un ciclo de lavado").

Botón COMIENZO RETRASADO: presiónelo para fijar el comienzo retrasado del programa elegido; el valor del retraso elegido está indicado en la pantalla (ver "Cómo efectuar un ciclo de lavado").

Botones con Pilotos OPCIONES: presiónelos para seleccionar las opciones disponibles. El piloto correspondiente a la opción seleccionada permanecerá encendido (ver "Cómo efectuar un ciclo de lavado").

Botones 🎨 DETERGENTE y 🌐 SUAVIZANTE: ver "Modificar los parámetros prefijados:" en el capítulo "Auto Dose System".

Botón DILUCIÓN DE DETERGENTE: ver "Llenar los depósitos" en el capítulo "Auto Dose System".

Iconos FASES DE LAVADO: se iluminan para indicar el avance del ciclo (Lavado Aclarado Centrifugado - Desagüe). El mensaje ENB ilumina cuando ha finalizado el ciclo.

Botón con piloto START/PAUSE: cuando el piloto verde centellea lentamente, presione el botón para que comience el lavado. Una vez que el ciclo ha comenzado, el piloto se mantiene fijo. Para poner en pausa el lavado, presione nuevamente el botón; el piloto centelleará con un color anaranjado. Si el piloto "LOCK" está apagado, se podrá abrir la puerta. Para que el lavado se reanude a partir del momento en el cual fue interrumpido, presione nuevamente el botón.

Piloto LOCK: indica que la puerta está bloqueada. Para abrir la puerta es necesario poner el ciclo en pausa (ver "Cómo efectuar un ciclo de lavado").

Botón con piloto BLOQUEO DE BOTONES: para activar o desactivar el bloqueo del panel de control, mantenga presionado el botón durante 2 segundos aproximadamente. El piloto encendido indica que el panel de control está bloqueado. De este modo, se evitan modificaciones accidentales de los programas, sobre todo si en la casa hay niños.

Piloto ECO: el ícono ECO se encenderá cuando, modificando los parámetros de lavado, se obtenga un ahorro de energía del 10% como mínimo. Además, antes que la máquina entre en la modalidad "Stand by", el ícono se encenderá unos pocos segundos; con la máquina apagada la recuperación energética estimada será de aprox. el 80%.

MODIFICACIÓN IDIOMA

Cuando se enciende por primera vez la máquina, aparece intermitente en el display el primer idioma. En correspondencia con los 3 botones a la derecha del display aparecen los símbolos "Λ", "OK" y "V". Los idiomas cambian automáticamente cada 3" o bien presionando los botones al lado de los símbolos "Λ" y "V". Con el botón "OK" se confirma el idioma que se fija luego de 2". Si no se presiona ningún botón, pasados 30" el cambio automático de los idiomas recomienza. Para modificar el idioma es necesario entrar y apagar la máquina, en los siguientes 30" posteriores al apagado presionar simultáneamente los pulsadores temperatura ( ) + centrífuga ( ) + comienzo retrasado por 5" y además de una breve señal acústica aparece intermitente en el visor el idioma programado. Presionando los botones al lado de los símbolos "Λy" se cambia el idioma. Con el botón al lado del símbolo "OK" se confirma el idioma que se fija luego de 2". Si no se presiona ningún botón, pasados 30" se mostrará el idioma programado anteriormente. Encender la máquina.

Introducción

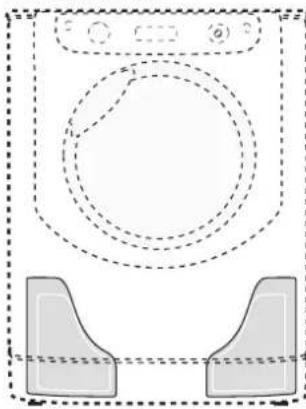

Esta lavadora posee dos depósitos: uno para el detergente líquido (concentrado o diluido) de aproximadamente 5,5 l de capacidad y el otro para el suavizante de aproximadamente 3,5 l de capacidad (ver la figura).

! Controla en el recipiente del detergente / suavizante si está diluido o concentrado.

! sistema de dosificación automático, toma de los depósitos la cantidad ideal de

detergente y de suavizante para cada tipo de carga y en el momento más indicado, garantizando resultados óptimos y sin derroches. Es posible modificar la cantidad de detergente y de suavizante manualmente accionando los botones DETERGENTE y SUAVIZANTE (ver "Modificar los parámetros prefijados"). Si así lo desea, es posible utilizar la lavadora en la modalidad "tradicional" cargando el detergente en el contenedor; la máquina detecta automáticamente su presencia y no utiliza los depósitos.

Contenedor de detergentes

Modalidad "Tradicional".

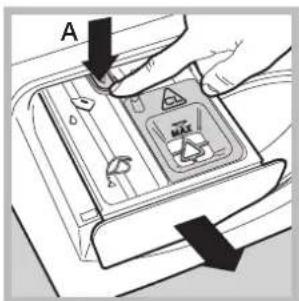

Extraiga el contenedor de detergente hasta el primer tope para cargar el detergente (líquido o en polvo), la lejía u otros aditivos (por ej. blanqueadores) y el detergente para el prelavado para el uso en modalidad tradicional (ver "Uso tradicional").

Modalidad "Auto Dose".

A

Para llenar el depósito de detergente y su a vizante quitar totalmente el cajón de detergentes: Abrir el cajón hasta el primer tope, luego presionar la palanca (A) y quitarla hasta el segundo tope asegurándose que llegue al tope. No mover el cajón durante la carga.

Una vez que se llena el depósito

(ver "Llenar el depósitos"), la máquina tendrá una autonomía de hasta 40 ciclos para el detergente (*).

Primer uso

Encienda la lavadora pulsando el botón ON/OFF.

El primer lavado se debe realizar sin ropa y vertiendo directamente el detergente en el contenedor de detergente (ver modalidad Tradicional) eligiendo el programa “” (Algodón 90°) sin prelavado y sin cargar los depósitos.

(*) con una carga media de 4 kg, programa Algodón 40°C, dureza del agua "media" y nivel de suciedad programado en 3.

Llenar los depósitos:

Abra el contenedor de detergente en la modalidad "Auto Dose" (ver "Contenedor de Detergentes").

Vierta lentamente el detergente (B) y el suavizante (C) hasta llenar completamente los depósitos (ver las figuras).

Para evitar que se supere la cantidad máxima, una señal sonora de intensidad creciente avisará el nivel alcanzado hasta el llenado completo del depósito que se indica con 3 sonidos prolongados.

Comience inmediatamente el lavado después de haber llenado los depósitos para garantizar la limpieza del contenedor.

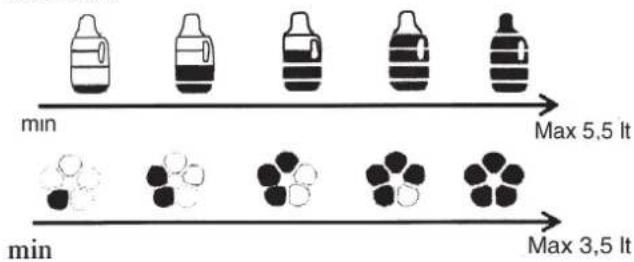

En la pantalla se iluminarán gradualmente los iconos (para el detergente) y para el suavizante) indicando la cantidad alcanzada.

min Max 5,5 lt min Max 3,5 lt

El tiempo de carga depende de la densidad del producto.

Cuando el producto sea muy denso, el tiempo de carga será mayor. Cierre el contenedor de detergente sólo cuando las cubetas se hayan vaciado completamente.

Seleccione la densidad del detergente vertido (concentrado o diluido) presionando el botón

Concentrado

Diluido

La máquina memorizará la selección.

Si no se realiza la selección, se entenderá que el detergente es "diluido".

Utilice el botón para fijar la cantidad de suavizante que la máquina deberá tomar automáticamente.

1) Si el suavizante es concentrado, se aconseja seleccionar el primer nivel (con 1 barra) y eventualmente aumentar una sola posición (con 2 barras) para aumentar la cantidad tomada.

2) Si el suavizante es diluido, se aconseja seleccionar el nivel 3 (con 3 barras) y, a partir de allí, aumentar o disminuir la cantidad de suavizante que se va a tomar.

3) Para excluir el uso del suavizante, presione el botón hasta hacer desaparecer las barras (ver también "Modificar los parámetros prefijados").

Indicaciones para un nuevo llenado:

Si al finalizar un ciclo, el nivel residual de detergente/suavizante desciende por debajo de la cantidad necesaria para un posterior lavado, en la pantalla aparecerán los mensajes correspondientes: "Rellenar detergente tras ciclo", "Rellenar suavizante tras ciclo" o "Rellenar compartimento tras ciclo" (para ambos). Si no se cargan los depósitos, los posteriores lavados en modalidad Auto Dose se realizarán sin la toma de detergente.

! Se aconseja recargar el detergente y el suavizante SOLO después que la máquina lo haya indicado.

! NUNCA mezcle dos detergentes diferentes; realice siempre la limpieza del depósito antes de introducir uno nuevo (ver "Limpieza realizada por el usuario").

Uso del "Sistema de Auto Dose"

Si los depósitos se han llenado con detergente y suavizante se puede utilizar la máquina (ver "Cómo efectuar un ciclo de lavado").

El detergente en polvo para el prelavado y los aditivos en polvo pueden ser empleados sólo en el modo tradicional o en el modo "Auto Dose System" colocando los aditivos en el cesto, preferentemente con la ayuda de la "bolita".

Si se desea blanquear, vierta la lejía en el compartimiento correspondiente (ver la opción "Súper Lavado").

Modificar los parámetros prefijados:

La máquina toma automáticamente la cantidad de detergente según el programa elegido, la magnitud de la carga y la dureza del agua. No obstante, se puede modificar la cantidad de detergente/suavizante.

Botón presiónelo para aumentar, disminuir o excluir la toma de detergente.

Botón 🌿 presiónelo para aumentar, disminuir o excluir la toma de suavizante.

El nivel de detergente / suavizante sugerido por la máquina está indicado con 3 barras.

Los niveles menores que tres barras indican menos detergente / suavizante con respecto al nivel sugerido por la máquina, mientras que los niveles mayores que 3, indican una mayor cantidad de de detergente / suavizante.

Limpieza de los depósitos:

Se han previsto ciclos de limpieza automática de los depósitos o a pedido del usuario.

Limpieza automática:

Cuando la cantidad de detergente residual es insuficiente para un posterior ciclo de lavado, la lavadora realiza un ciclo de limpieza automático durante los aclarados.

Limpieza realizada por el usuario:

Realice el ciclo de limpieza (con el cesto vacío) si desea cargar un producto diferente del precedentemente utilizado o si los depósitos se han llenado de modo incorrecto (por ej. el suavizante se ha vertido en el compartimiento del detergente o viceversa). Mantener presionado durante 5 seg el pulsador para la activación de la limpieza del depósito del detergente, el pulsador para el del suavizante o bien el pulsador para ambos depósitos. Mantener presionado por otros 3 seg (arriba a la derecha aparecerá la cuenta atrás "4-3-2-1") hasta que aparezca el pop-up: "Comienza limpieza". El ciclo de limpieza dura aproximadamente 40' si los depósitos están inicialmente vacíos, in caso contrario, la duración del ciclo será mayor. En la pantalla aparecerán los iconos que indican que los depósitos están vacíos.

Uso "tradicional"

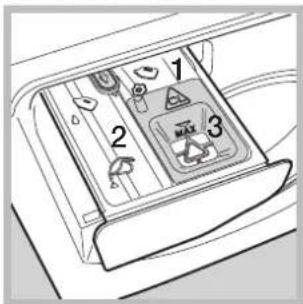

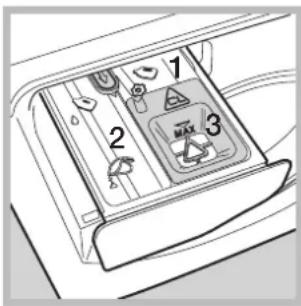

Extraiga el contenedor de detergente hasta el primer tope (ver la figura), vierta directamente en el contenedor el detergente y otros aditivos (por ej. lejía) necesarios para un solo lavado.

1. cubeta para el prelavado: utilice exclusivamente detergente en polvo.

2. cubeta para el lavado: utilice detergente en polvo o líquido. En este último caso se recomienda verterlo un instante antes de la puesta en marcha de la lavadora y sin realizar el prelavado.

3. cubeta para la lejía: utilícela si se desea blanquear (ver opción "Súper Lavado").

El detergente en pastillas o la "bolita" se deben introducir directamente en el interior del cesto. En ese caso, excluya la modalidad "Auto Dose System" (presione el botón hasta hacer desaparecer las correspondientes barras verticales en la pantalla).

No vierta el suavizante porque se tomará automáticamente la cantidad necesaria para cada lavado.

Para excluir la toma de suavizante, presione el botón hasta hacer desaparecer las barras verticales en la pantalla. Para prendas de lana y seda, se aconseja utilizar un detergente apropiado, vertiéndolo directamente en el contenedor de detergente (cubeta 2).

Realizar el lavado:

Elija el programa y las opciones compatibles con él según las necesidades y el tipo de carga.

Cómo efectuar un ciclo de lavado

NOTA: la primera vez que se utiliza la lavadora, realice un ciclo de lavado sin ropa pero con detergente, seleccionando el programa algodón 90° sin prelavado.

1. ENCENDER LA MÁQUINA. Presione el botón. Todos los pilotos se encenderán durante 1 segundo y en la pantalla aparecerá el mensaje AQUALTIS; luego quedará encendido de forma permanente el piloto del botón ☑ el piloto START/PAUSA centelleará.
2. ELEGIR EL PROGRAMA. Gire el mando de PROGRAMAS hacia la derecha o hacia la izquierda hasta seleccionar el programa deseado; el nombre del programa aparecerá en el display; a dicho programa se le asociará una temperatura y una velocidad de centrifugado que se pueden modificar. En la pantalla aparecerá la duración del ciclo.
3. CARGAR LA ROPA. Abra la puerta. Cargue la ropa, cuidando no superar la cantidad de carga indicada en la tabla de programas de la página siguiente.
4. DOSIFICAR EL DETERGENTE. Para el uso en la modalidad "Auto Dose System" no es necesario dosificar el detergente, la máquina lo toma automáticamente según el programa seleccionado, el tipo de carga y la dureza del agua. Para el uso en modalidad tradicional, ver "Uso tradicional".
5. CERRAR LA PUERTA.
6. PERSONALIZAR EL CICLO DE LAVADO. Utilice los botones correspondientes del panel de control:

Modifique la temperatura y/o el centrifugado.

La máquina muestra automáticamente la temperatura y la centrífuga máximas previstas para el programa fijado o las últimas seleccionadas si son compatibles con el programa elegido. Presionando el botón se disminuye progresivamente la temperatura hasta llegar al lavado en frío (OFF). Presionando el botón se disminuye progresivamente el centrifugado hasta su exclusión (OFF). Si se presionan una vez más los botones, se volverá a los valores máximos previstos. ! Excepción: cuando se selecciona el programa la temperatura se puede aumentar hasta 90°.

Seleccionar el comienzo retrasado.

Para seleccionar el comienzo retrasado del programa elegido, presione el botón correspondiente hasta alcanzar el tiempo de retraso deseado. Durante la programación aparece el tiempo de retraso junto con el mensaje "Inicio en": y el símbolo 🔑 centelleante. Una vez programado el arranque retrasado, la pantalla mostrará el símbolo 🔑 fijo y la pantalla volverá a la visualización de la duración del ciclo programado con el mensaje "Acaba en": y la duración del ciclo. Presionando el botón COMIENZO RETRASADO, sólo una vez se visualiza el retraso seleccionado.

Después del arranque, la pantalla mostrará el mensaje "Inicio en": y el tiempo de retraso. Una vez que transcurre el tiempo de retraso programado, la máquina arrancará y la pantalla mostrará "Acaba en": y el tiempo residual para el final ciclo.

Para eliminar el inicio diferido, presione el botón hasta que en el display aparezca el mensaje OFF; el símbolo se apagará.

Modificar las características del ciclo.

• Presione el botón para activar la opción; en el display aparecerá el nombre de la opción y se encenderá el piloto correspondiente al botón.
• Presione nuevamente el botón para desactivar la opción; en el display aparecerá el nombre de la opción más OFF y el piloto se apagará.

! Si la opción seleccionada no es compatible con el programa elegido, la incompatibilidad se indicará con el centelleo del piloto y una señal sonora (3 sonidos) y la opción no se activará.

! Si la opción elegida no es compatible con otra seleccionada precedentemente, el piloto correspondiente a la primera opción seleccionada centelleará y quedará activada sólo la segunda, el piloto del botón permanecerá fijo.

! Las opciones pueden variar la carga recomendada y/o la duración del ciclo.

1. PONER EN MARCHA EL PROGRAMA. Presione el botón START/PAUSE. El piloto correspondiente quedará fijo y la puerta se bloqueará (piloto LOCK encendido). Los iconos correspondientes a las fases de lavado se iluminarán durante el ciclo para indicar la fase en curso. Para cambiar un programa mientras un ciclo se está ejecutando, ponga la lavadora en pausa presionando el botón START/PAUSE; luego seleccione el ciclo deseado y presione nuevamente el botón START/PAUSE.

Para abrir la puerta mientras un ciclo se está ejecutando, presione el botón START/PAUSE; si el piloto LOCK está apagado, será posible abrir la puerta. Presione nuevamente el botón START/PAUSE para reanudar el programa a partir del momento en el que se había interrumpido.

1. FIN DEL PROGRAMA. Se indica con la palabra END encendida. La puerta se podrá abrir inmediatamente. Si el piloto START/PAUSE centellea, presione el botón para terminar el ciclo. Abra la puerta, descargue la ropa y apague la máquina.

! Si desea anular un ciclo que ya ha comenzado, mantenga presionado el botón hasta que el ciclo se interrumpa y la máquina se apague.

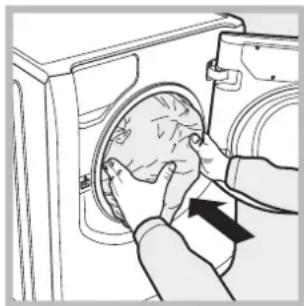

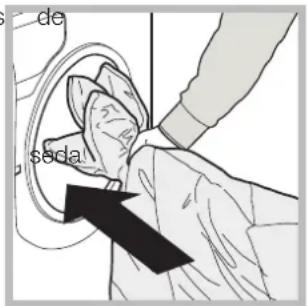

Bolsa para mantas acolchadas, cortinas y prendas delicadas

Gracias a la bolsa especial suministrada, la lavadora Aqualtis le permite lavar también sus prendas más valiosas y delicadas garantizándole su máxima protección. Se recomienda utilizar siempre la bolsa cuando lave mantas acolchadas y edredones con funda externa de material sintético.

Programas y opciones

Tabla de programas

Icono	Descripción del Programa	Temp. max. (°C)	Veloci-dad max. (r.p.m.)	Detergentes				Carga max. (Kg)	Humedad residual %	Consumo de energía kWh	Agua total lt	Duración del ciclo
				Prelavado	Lavado	Blanque-ador	Suavizante
	Algodón De color (2-3): blancos y colores delicados poco sucios.	40°	1600	-	●	●	●	9	44	1,09	92	185'
	Sintético Resistentes	60°	800	-	●	●	●	4	46	1,03	60	110'
	Sintético Resistentes (5)	40°	800	-	●	●	●	4	46	0,56	60	95'
	Blanco	60°	1600	-	●	-	●	5	-	-	-	180'
	De color (4)	40°	1600	-	●	●	●	5	44	0,83	63	100'
	Oscuro	30°	800	-	●	-	●	5	-	-	-	75'
	Camisas	40°	600	-	●	●	●	2	-	-	-	69'
	Plumones: para prendas rellenas con plumas de ánsar.	30°	1200	-	●	-	●	3,5	-	-	120'
	7 días: lencería de cama, toallas, albornoz.	60°	1600	-	●	●	●	9	-	-	-	140'
	Aclarado	-	1600	-	-	●	●	9	-	-	-	36'
	Centrifugado y Desagüe	-	1600	-	-	-	-	9	-	-	-	16'
	Antialérgico	60°	1600	-	●	-	●	5	-	-	-	195'
	Ultradelicado	30°	0	-	●	-	●	1	-	-	-	80'
	Lana: para lana, cachemira, etc.	40°	800	-	●	-	●	2	-	-	-	88'
	Mix 30': para refrescar rápidamente prendas poco sucias (no se aconseja utilizarlo para lana, seda y prendas para lavar a mano).	30°	800	-	●	-	●	3,5	71	0,20	38	30'
	Algodón con prelavado (Aggiungere il detersivo nell'apposito scomparto).	90°	1600	●	●	-	●	9	44	2,86	98	195'
	Algodón Blanco (1): blancos y colores resistentes muy sucios.	60°	1600	-	●	●	●	9	44	1,54	76	188'
	Algodón Blanco: blancos y colores resistentes muy sucios.	90°	1600	-	●	●	●	9	44	2,54	85	181'

La duración del ciclo que se indica en el visor o en el manual es una estimación calculada en base a condiciones estándar. El tiempo efectivo puede variar en función de numerosos lactores como la temperatura y la presión del agua de entrada, la temperatura ambiente, la cantidad de detergente, la cantidad y el tipo de carga, el equilibrado de la carga y las opciones adicionales seleccionadas.
(*) Nota: después de aproximadamente 10 minutos del START, en base a la carga efectuada, la máquina recalculará y visualizará el tiempo que falta para la finalización del programa.
Para todos los Test Institutes:
1) Programa de control según la directiva 1061/2010: seleccione el programa con una temperatura 60°C.
Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 60°C. La temperatura efectiva de lavado puede diferir de la indicada.
2) Programa de control según la directiva 1061/2010: seleccione el programa con una temperatura 40°C.
Este ciclo es adecuado para limpiar una carga de algodón normalmente sucia, es el más eficiente en lo que se refiere al consumo combinado con la energía y la cantidad de agua y se usa con prendas lavables a 40°C. La temperatura efectiva de lavado puede diferir de la indicada.
3) Programa algodón largo: seleccione el programa con una temperatura de 40°C.
4) Programa algodón corto: seleccione el programa con una temperatura de 40°C.
5) Programa sintético largo: seleccione el programa con una temperatura de 40°C.

Opciones de lavado

Súper Lavado

Gracias al uso de una mayor cantidad de agua en la fase inicial del ciclo y a la mayor duración del programa, esta opción garantiza un lavado con ópti mos resultado s, es útil para eliminar las manchas más resistentes. Puede emplearse con o sin lejía. Si se desea realizar también el blanqueo, verter el blanqueador en la cubeta 3. Al

verter el blanqueador no debe superar el nivel "máx." (ver la figura). Para realizar sólo el blanqueo, sin realizar un lavado completo, verter el blanqueador en la cubeta 3, seleccionar el programa "Aclarado" y activar la opción "Súper Lavado" ! No se puede activar con los programas

Extra Aclarado

Al elegir esta opción aumentará la eficacia del aclarado y se asegurará la máxima eliminación de los residuos de detergente.

Es útil para pieles particularmente sensibles a los detergentes. Se aconseja el uso de esta opción cuando la lavadora funciona a plena carga o utilizando elevadas dosis de detergente.

! No se puede activar con los programas

Fácil Planchado

Cuando se selecciona esta opción, el lavado y el centrifugado se modificarán oportunamente para disminuir la formación de arrugas. Al finalizar el ciclo, la lavadora realizará giros lentos del cesto; los pilotos "Fácil Planchado" y START/PAUSE centellearán. Para terminar el ciclo, presione el botón START/PAUSE o el botón "Fácil Planchado".

! No se puede activar con los programas

Ahorro de Tiempo

Seleccionando esta función se disminuye la duración del programa hasta un 50% según el ciclo elegido, garantizando al mismo tiempo un ahorro de agua y energía.

Utilice este ciclo para prendas no excesivamente sucias.

! No se puede activar con los programas

Detergente

El tipo y la cantidad de detergente dependen del tipo de tejido (algodón, lana, seda...), del color, de la temperatura de lavado, del grado de suciedad y de la dureza del agua. Esta lavadora con el sistema de autodosificación del detergente y del suavizante, contribuye a evitar derroches y a proteger el ambiente además de garantizar resultados óptimos de lavado. Se aconseja:

• usar el detergente en polvo si se realiza cargándolo de manera "Tradicional".
• usar detergentes líquidos para prendas delicadas algodón y para todos los programas a baja temperatura.
• para el uso en modalidad "Auto Dose System" use sólo detergente y suavizante líquido. No cargue detergentes superconcentrados, "Gel" o similares.
• use detergentes líquidos delicados para lana y cargándolos de manera "Tradicional".

! NUNCA mezcle dos detergentes diferentes; realice siempre la limpieza del depósito antes de introducir uno nuevo.

El detergente se debe verter antes del comienzo del lavado en la cubeta correspondiente, o en el dosificador que se coloca directamente en el cesto. En este último caso, no se puede seleccionar el ciclo Algodón con prelavado.

! Utilice detergentes en polvo para prendas de algodón blancas, para el prelavado y para lavados con una temperatura mayor que 60°C.

! Respete las indicaciones que se encuentran en el envase de detergente.

! No use detergentes para lavar a mano porque producen demasiada espuma.

Preparar la ropa

• Abra bien las prendas antes de cargarlas.
• Divida la ropa según el tipo de tejido (símbolo en la etiqueta de la prenda) y el color, separando las prendas de color de las blancas;
  • Vacíe los bolsillos y controle los botones;
• No supere los valores indicados en la "Tabla de Programas" referidos al peso de la ropa seca.

¿Cuánto pesa la ropa?

1 sábana 400-500 gr.
1 funda 150-200 gr.
1 mantel 400-500 gr.
1 albornoz 900-1200 gr.
1 toalla 150-250 gr
1 jeans 400-500 gr.
1 camisa 150-200 gr.

Consejos sobre el lavado

Blanco: utilice el ciclo para el lavado de las prendas blancas. El programa ha sido estudiado para mantener el brillo de las prendas blancas. Para obtener mejores resultados, se recomienda el uso de detergente en polvo.

De color: utilice el ciclo para el lavado de prendas de color claro. El programa ha sido estudiado para mantener la vivacidad de los colores.

Oscuro: utilice el ciclo para el lavado de prendas de color oscuro. El programa ha sido estudiado para mantener los colores oscuros. Para obtener mejores resultados, cuando lave prendas oscuras se recomienda utilizar detergente líquido.

Camisas: utilice el ciclo correspondiente para lavar camisas de distintos tipos de tejido y color, garantizando su máximo cuidado.

Plumones: para lavar prendas con relleno de pluma de ganso como edredones para camas matrimoniales o individuales (que no excedan los 3,5 kg. de peso), cojines y anoraks, utilice el programa se recomienda cargar los edredones en el cesto doblando sus bordes hacia dentro (ver las figuras) y no superar los 34 del volumen de dicho cesto.

Para lograr un lavado óptimo, se recomienda utilizar detergente líquido introduciéndolo en el contenedor de detergente.

de soda

Mantas acolchadas: para lavar mantas acolchadas con funda sintética, utilice la bolsa suministrada y elija el programa 📄

Lencería de cama, toallas, albornoz: para lavar la ropa de cama y de baño en un único ciclo, utilice el programa que optimiza el uso de suavizante y permite ahorrar tiempo y energía. Se aconseja el uso de detergente en polvo.

Antialérgico: utilice el programa para la eliminación de los principales alérgenos como polen, ácaros, pelos de gato y de perro.

Ultradelicado: utilice el programa para el lavado de las prendas muy delicadas que tienen aplicaciones como strass o lentejuelas.

Se recomienda voltear las prendas antes del lavado e introducir las más pequeñas en la bolsa para el lavado de prendas delicadas.

Para obtener mejores resultados, se recomienda el uso de detergente líquido para prendas delicadas.

Para el lavado de las prendas de Seda y Cortinas (se recomienda plegarlas e introducirlas en la bolsa suministrada), seleccione el ciclo y active la opción a máquina terminará el ciclo dejando la ropa en remojo y el piloto centelleará. Para descargar el agua y poder sacar la ropa, es necesario presionar el botón START/PAUSE o el botón

Lana: el ciclo de lavado "Lana" de esta lavadora Hotpoint-Ariston ha sido probado y aprobado por la Woolmark Company para el lavado de prendas de lana clasificadas como "lavables a mano", siempre que el lavado se realice respetando las instrucciones contenidas en la etiqueta de la prenda y las indicaciones suministradas por el fabricante del electrodoméstico. Hotpoint-Ariston es la primera marca de lavadoras que ha obtenido de la Woolmark Company la certificación Woolmark Apparel Care - Platinum por sus prestaciones de lavado y por el consumo de agua y energía. (M1127)

Manchas difíciles: es una buena costumbre tratar las manchas difíciles con jabón sólido antes del lavado y utilizar el programa Algodón con prelavado.

! La máquina fue proyectada y fabricada en conformidad con las normas internacionales de seguridad. Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Para mayor información sobre la correcta eliminación de los electrodomésticos, los poseedores de los mismos podrán dirigirse al servicio público responsable o a los revendedores.

ES

Seguridad general

• El aparato no debe ser empleado por perso incluidos) con capacidades físicas, sensoriales o mentales reducidas y con experiencias y conocimientos insuficientes, a menos que dicho uso no se realice bajo la supervisión o las instrucciones de una persona responsable de su seguridad. Los niños deben ser vigilados para asegurarse que no jueguen con el aparato.
• Este aparato ha sido fabricado para un uso doméstico exclusivamente.
• No toque la máquina con los pies desnudos ni con manos o los pies mojados o húmedos.
• No desenchufe la máquina tirando el cable, sino tomando el enchufe.
• No toque el agua de descarga porque puede temperaturas elevadas.
• Nunca fuerce la puerta: podría dañarse el mecanismo de seguridad que la protege de aperturas accidentales.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación.
• Controle siempre que los niños no se acerqu máquina cuando está en funcionamiento.
• Si debe ser trasladada, deberán intervenir dos personas, procediendo con el máximo cuidado. La máquina no debe ser desplazada nunca por una sola persona ya que es muy pesada.
• Antes de introducir la ropa controle que el cesto esté vacío.

Sistema de equilibrado de la carga

Antes de cada centrifugado, para evitar vibraciones excesivas y para distribuir la carga de modo uniforme, el cesto realiza rotaciones a una velocidad ligeramente superior a la del lavado. Si después de varios intentos, la carga todavía no está correctamente equilibrada, la máquina realiza el centrifugado a una velocidad inferior a la prevista. Cuando existe un excesivo desequilibrio, la lavadora realiza la distribución antes que el centrifugado. Para obtener una mejor distribución de la carga y su correcto equilibrado, se aconseja mezclar prendas grandes y pequeñas.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de ese modo, los embalajes podrán volver a ser utilizados.
• La norma Europea 2002/96/CE sobre la el de aparatos eléctricos y electrónicos, indica que los electrodomésticos no deben ser eliminados de la misma manera que los desechos sólidos urbanos. Los aparatos en desuso se deben recoger separadamente para optimizar el porcentaje de recuperación y reciclaje de los materiales que los componen e impedir potenciales daños para la salud y el medio ambiente. El símbolo de la papelera tachada se encuentra en todos los productos para recordar la obligación de recolección separada.

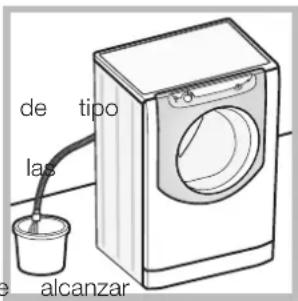

Apertura manual de la puerta

Fisdeseñsacar la ropa de la lavadora y no es posible abrir la puerta debido a un corte de energía eléctrica, proceda del siguiente modo:

de tipo las alcanzar

1. desenchufe la máquina.

2. verifique que el nivel de agua en el interior de la máquina sea inferior al hueco de la puerta; si no es así, extraiga el agua en exceso utilizando el tubo de descarga y recogiéndola en un balde como se indica en la figura.

3. quite el panel de cobertura delantero de la lavadora (ver la página siguiente).

en a la o más

1. ut iliza ndo la I engüe ta indicada en la figura, tire hacia fuera hasta liberar la varilla de plástico del retén; tire posteriormente hacia abajo hasta sentir un breve sonido que indica que la puerta está desbloqueada.

1. abra la puerta; si todavía no es posible, repita la operación.

2. vuelva a montar el panel verificando, antes de empujarlo nación hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Mantenimiento y cuidados

ES

Interrumpir el agua y la corriente eléctrica

• Cierre el grifo de agua después de cada lavado. De este modo se limita el desgaste de la instalación hidráulica de la máquina y se elimina el peligro de pérdidas.
• Desenchufe la máquina cuando la debe limpiar y durante los trabajos de mantenimiento.

Limpiar la máquina

La parte externa y las partes de goma se pueden limpiar con un paño empapado en agua tibia y jabón. No use solventes ni productos abrasivos.

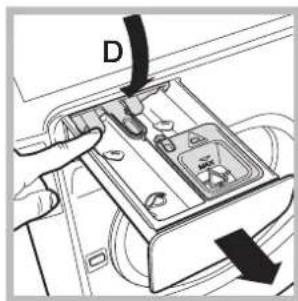

Limpiar el contenedor de detergentes

A MAX

D

Para extraer el contenedor, ábralo hasta el primer tope, luego presione la palanca A abriéndolo completamente, por último presione una de las palancas D y tire hacia afuera (ver las figuras).

Lável debajo del agua corriente, esta limpieza se debe realizar frecuentemente. Elimine también eventuales residuos de detergente del asiento del compartimiento en la máquina. Para volver a montarlo, es necesario posicionarlo todo a la izquierda, cuidando de centrar la guía de deslizamiento y evitar que se encastre.

Cuidar el cesto

- Deje siempre semicerrada la puerta para evitar formen malos olores.

Limpiar la bomba

La máquina posee una bomba autolimpiante que no necesita mantenimiento. Pero puede suceder que objetos pequeños (monedas, botones) caigan en la precámara que protege la bomba, situada en la parte inferior de la misma.

! Verifique que el ciclo de lavado haya terminado y desenchufe la máquina.

Para acceder a la precámara:

1 2

1. quite el panel de cobertura delantero de la máquina presionando hacia el centro, luego empuje hacia abajo desde ambos costados y extráigalo (ver las figuras).

1. coloque un recipiente para recoger el agua que se verterá (aproximadamente 1,5 lt.) (ver la figura);

2. de se n ro sq ue la ta pa girándola en sentido antihorario (ver la figura);

3. limpie con cuidado el interior;

4. vuelva a enroscar la tapa;
5. vuelva a montar el panel verificando, antes de empujarlo hacia la máquina, que los ganchos se hayan introducido en las correspondientes ranuras.

Controlar el tubo de alimentación de agua

Controle el tubo de alimentación al menos una vez al año. Si presenta grietas o rajaduras debe ser sustituido: durante los lavados las fuertes presiones podrían provocar roturas imprevistas.

Puede suceder que la máquina no funcione. Antes de llamar al Servicio de Asistencia Técnica (ver "Asistencia Técnica"), controle que no se trate de un problema de fácil solución utilizando la siguiente lista.

ES

Anomalías:

La máquina no se enciende.

El ciclo de lavado no comienza.

La máquina no carga agua.

La puerta de la máquina permanece bloqueada.

La máquina carga y descarga agua continuamente.

La máquina no descarga o no centrífuga.

La máquina vibra mucho durante la centrifugación.

La máquina pierde agua.

Los iconos correspondientes a la "Fase en curso" centellean velozmente junto con el piloto ON/OFF.

Se forma demasiada espuma.

La puerta de la máquina permanece bloqueada.

La pantalla muestra "AutoDosis deshabilitado, utilizar el contenedor de detergentes".

Posibles causas / Solución:

• El enchufe no está introducido en la toma de corriente, o no hace contacto.
• En la casa no hay corriente.
  • La puerta no está bien cerrada.
• El botón START/PAUSE no fue presionado.
• El grifo de agua no está abierto.
• Se fijó un retraso de la hora de puesta en funcionamiento.

- El tubo de alimentación de agua no está conectado al grifo.

- El tubo está plegado.

- El grifo de agua no está abierto.

• En la casa no hay agua.

• No hay suficiente presión.

- El botón START/PAUSE no fue presionado.

- Seleccionando la opción, al finalizar el ciclo, la lavadora realizará lentas rotaciones del cesto; para terminar el ciclo, presione el botón START/PAUSE o el botón

- El tubo de descarga no está instalado entre los 65 y 100 cm. del suelo (ver "Instalación").

- El extremo del tubo de descarga está sumergido en el agua (ver "Instalación").

- Si la vivienda se encuentra en uno de los últimos pisos de un edificio, es posible que se verifiquen fenómenos de sifonaje, por ello la máquina carga y descarga agua de modo continuo. Para eliminar este inconveniente se encuentran disponibles en el comercio válvulas especiales que permiten evitar el sifonaje.

• La descarga de pared no posee un respiradero.

- El programa no prevé la descarga: con algunos programas es necesario ponerla en marcha manualmente (ver "Programas y opciones").

- La opción "Fácil Planchado" está activa: para completar el programa, presione el botón START/PAUSE (ver "Programas y opciones").

- El tubo de descarga está plegado (ver "Instalación").

- El conducto de descarga está obstruido.

- El cesto, en el momento de la instalación, no fue desbloqueado correctamente (ver "Instalación").

- La máquina no está instalada en un lugar plano (ver "Instalación").

- Existe muy poco espacio entre la máquina, los muebles y la pared (ver "Instalación").

- La carga está desequilibrada (ver "Detergentes y ropa").

- El tubo de alimentación de agua no está bien enroscado (ver "Instalación").

- El contenedor de detergentes está obstruido (para 'ver "Mantenimiento y cuidados").

- El tubo de descarga no está bien fijado (ver "Instalación").

- Apague la máquina y desenchúfela, espere aproximadamente 1 minuto y luego vuelva a encenderla. Si la anomalía persiste, llame al Servicio de Asistencia Técnica.

- El detergente no es específico para la lavadora (debe contener algunas de las frases "para lavadora", "a mano o en lavadora" o similares).

• La dosificación fue excesiva.

• Realice el procedimiento de desbloqueo manual (ver "Precauciones y consejos").

- Indica un mal funcionamiento del sistema de auto dosificación. Usar la máquina en la modalidad tradicional introduciendo la cantidad necesaria para un lavado de detergente y suavizante en el contenedor y llamar al Servicio de Asistencia Técnica para verificar las causas del mal funcionamiento.

Anomalías:

La máquina no obtiene buenos resultados en el lavado.

¿Qué sucede si los depósitos están llenos y los cargo?

¿Qué sucede si uso el contenedor de modo tradicional pero los depósitos todavía están llenos?

¿Los depósitos también se pueden utilizar para detergente en polvo?

¿El detergente en polvo se puede verter en los depósitos?

¿Qué sucede si no abro el contenedor correctamente para el llenado de los depósitos?

¿Qué sucede si invierto el detergente con el suavizante?

¿Qué sucede si no espero que los depósitos estén vacíos y mezclo detergentes diferentes?

Posibles causas / Solución:

• Los depósitos no han sido cargados correctamente (suavizante en lugar del detergente o viceversa).
• Se mezclaron dos detergentes/suavizantes diferentes. ! NUNCA mezcle dos detergentes/suavizantes diferentes; realice siempre la limpieza de los depósitos antes de introducir otros.
• "Auto Dose System" obstruido porque no se ha utilizado por un largo período: realice una limpieza de los depósitos (ver "Limpieza realizada por el usuario").

- Señales sonoras y visuales (iconos en la pantalla) indican que el depósito está lleno. Si se continúa cargando el detergente/suavizante, la cantidad en exceso se verterá en el cesto y se eliminará en el ciclo sucesivo.

- La máquina reconocerá automáticamente si se ha cargado detergente en polvo o detergente líquido en el modo tradicional y no tomará nada del depósito. El suavizante se puede utilizar sólo en la modalidad "Auto Dose System".

- No, el detergente en polvo se puede utilizar sólo en la modalidad tradicional.

- No, hay una pared que evita que el detergente en polvo caiga en uno de los depósitos aún cuando el contenedor está abierto en posición "Auto Dose System" (completamente abierto).

- Si el contenedor no está completamente abierto, el detergente o suavizante cargado caerá en el cesto y se eliminará en el próximo ciclo.

- La máquina lavará con escasos resultados y será necesario vaciar los depósitos aplicando el ciclo de limpieza manual.

- La máquina lavará normalmente pero se recomienda recargar sólo los depósitos después de la señal comunicada por la máquina y no mezclar detergentes/suavizantes diferentes.

Antes de llamar al Servicio de Asistencia Técnica:

• Verifique si la anomalía la puede resolver Ud. solo (ver "Anomalías y Soluciones");
• Vuelva a poner en marcha el programa para controlar si el inconveniente fue resuelto;
• Si no es así, llame al Servicio de Asistencia Técnica Autorizado.

! En el caso de una instalación errónea o un uso incorrecto de la lavadora, la intervención de asistencia técnica deberá ser pagada.

! No recurra nunca a técnicos no autorizados.

Comunique:

• el tipo de anomalía;
• el modelo de la máquina (Mod.);
• el número de serie (S/N).

Esta última información se encuentra en la placa de características colocada en el aparato.

La siguiente información es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de

• Piezas y componentes
• Mano de obra de los técnicos
• Desplazamiento a su domicilio de los técnicos

Y NO PAGUE AVERIAS NUNCA MAS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

ES

• A conduta de descarga está entupida.

• o tipo de anomalia;
  • o modelo da máquina (Mod.);
  • o número de série (S/N).
