MANUAL DE UTILIZADOR Aqualtis ADS93D 69 EUA HOTPOINT-ARISTON

Instruções para a instalação e a

utilização

MÁQUINA DE LAVAR ROUPA

PT

Português

AQUALTIS

ADS93D 69

Sumário

Instalação, 66-67

Desembalar e nivelar

Ligações hidráulicas e eléctricas

Dados técnicos

Descrição da máquina, 68-69

Painel de comandos "touch control"

Auto Dose System, 70-71

Como efectuar um ciclo de lavagem, 72

Programas e opções, 73

Tabela dos Programas

Opções de Lavagem

Detergentes e roupa, 74

Detergente

Preparar a roupa

Conselhos de lavagem

Precauções e conselhos, 75

Segurança geral

Sistema de balanceamento da carga

Eliminação

Abertura manual da porta de vidro

Manutenção e cuidados, 76

Interromper a alimentação de água e de corrente eléctrica

Limpar a máquina

Limpar a gaveta dos detergentes

Cuidados com o tambor

Limpar a bomba

Verificar o tubo de alimentação de água

Anomalias e soluções, 77-78

Assistência, 79

! É importante guardar este livrete para poder consultá-lo a qualquer momento. Se a máquina for vendida, cedida ou transferida, certifique-se que este livrete permaneça com a máquina.
! Leia com atenção estas instruções: há importantes informações acerca da instalação, da utilização e da segurança.
! No envelope que contém este manual encontrará, além da garantia, também algumas peças que servirão para a instalação.

Desembalar e nivelar

Desembalar

1. Uma vez desembalada a máquina de lavar roupas, verifique que a mesma não tenha sofrido danos durante o transporte. Se estiver danificada não efectue a sua ligação e contacte o revendedor.

1. Tire os 4 parafusos de protecção para o transporte e o respectivo calço, situados na parte traseira (veja a figura).

2. Tampe os furos com as tampas em plástico contidas no envelope.

3. Conserve todas as peças; se for necessário transportar a máquina de lavar roupa, terão de ser montadas outra vez para evitar danos internos.
   ! Embalagens não são brinquedos para as crianças!

Nivelamento

1. Posicione a máquina de lavar roupa sobre um pavimento plano e rígido, sem encostá-la em paredes ou móveis.

1. Compense as irregularidades desatarraxando ou atarraxando os pés até que a máquina esteja nivelada horizontalmente (não deve ter uma inclinação superior aos 2 graus).

! Um cuidadoso nivelamento dá estabilidade e evita vibrações e ruídos sobretudo na fase de centrifugação.
! Se a máquina for posicionada sobre tapete ou alcatifa, regule os pés em modo que embaixo da máquina de lavar roupa haja espaço suficiente para a ventilação.

Ligações hidráulicas e eléctricas

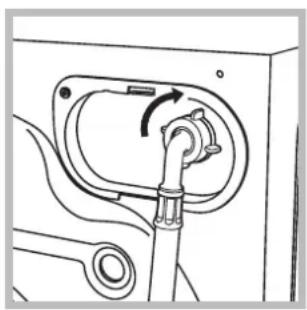

Ligação do tubo de alimentação da água

! Antes de ligar o tubo de alimentação à rede hídrica, deixe a água escorrer até que seja limpida.

1. Ligue o tubo de alimentação na máquina de lavar roupa atarraxado no apropriado fornecimento da água, na parte traseira, em cima à direita (veja a figura).

1. Realize a ligação do tubo de alimentação parafusando-o a uma torneira de água fria com bocal de rosca de 3/4 gás (ver figura).

2. Tome cuidado para o tubo não ser dobrado nem esmagado.

! A pressão hídrica da torneira deve ser entre os valores da tabela dos Dados técnicos (veja a página ao lado).

! Se o comprimento do tubo de alimentação não for suficiente, contacte uma oficina especializada ou um técnico autorizado.

! Nunca utilize tubos de alimentação de água velhos ou usados, mas sim aqueles fornecidos em dotação com a máquina.

Ligação do tubo de descarga

65 - 100 cm

Ligue o tubo de descarga, sem dobrá-lo, a uma conduta de descarga ou a uma descarga na parede situada entre 65 e 100 cm. de altura do chão.

Em alternativa, coloque na beira de um lavabo ou de uma banheira, prendendo na torneira a guia fornecida com o produto (veja a figura).

A ponta solta do tubo de descarga não deve permanecer emergida na água.

! É desaconselhado empregar tubos de extensão; mas se for indispensável, a extensão deve ter o mesmo diâmetro do tubo original e não medir mais de 150 cm de comprimento.

Ligação eléctrica

Antes de ligar a ficha na tomada eléctrica, certifique-se que:

• a tomada tenha uma ligação à terra e seja nos termos da legislação;
• a tomada tenha a capacidade para suportar a carga máxima de potência da máquina, indicada na tabela dos Dados técnicos (veja ao lado);
• a tensão de alimentação seja entre os valores indicados na tabela dos Dados técnicos (veja ao lado);
• a tomada seja compatível com a ficha da máquina. Se não for, substitua a tomada ou a ficha.

! Esta máquina de lavar roupa não deve ser instalada ao aberto, nem mesmo abrigada, porque é muito perigoso deixá-la exposta à chuva e às tempestades.
! Depois de ter instalado a máquina de lavar roupa, o acesso à tomada eléctrica deve ser fácil.
! Não empregue extensões nem fichas múltiplas.

! O cabo não deve ser dobrado nem apertado.
! O cabo de alimentação e a ficha devem ser substituídos somente por técnicos autorizados.

Atenção! O fabricante declina toda a responsabilidade se estas regras não forem respeitadas.

Dados técnicos
Modelo	ADS93D 69
Medidas	largura 59.5 cmaltura 85 cmprofundidade 64,5 cm
Capacidade	de 1 a 9 kg
Ligações eléctricas	veja a placa das características técnicas colocada na máquina
Ligações hídricas	pressão máxima 1 MPa (10 bar) pressão mínima 0.05 MPa (0.5 bar)capacidade do tambor 62 litros
Velocidade dacentrifugação	até 1.600 rotações por minuto
Programas decontrolo conforme as directivas 1061/2010 e 1015/2010	programa temperatura 60°C;programa temperatura 40°C.
	Esta aparelhagem é em conformidade com as seguintes Directivas Comunitárias:- 2004/108/CE (Compatibilidade Electromagnética)- 2002/96/CE- 2006/95/CE (Baixa Tensão)

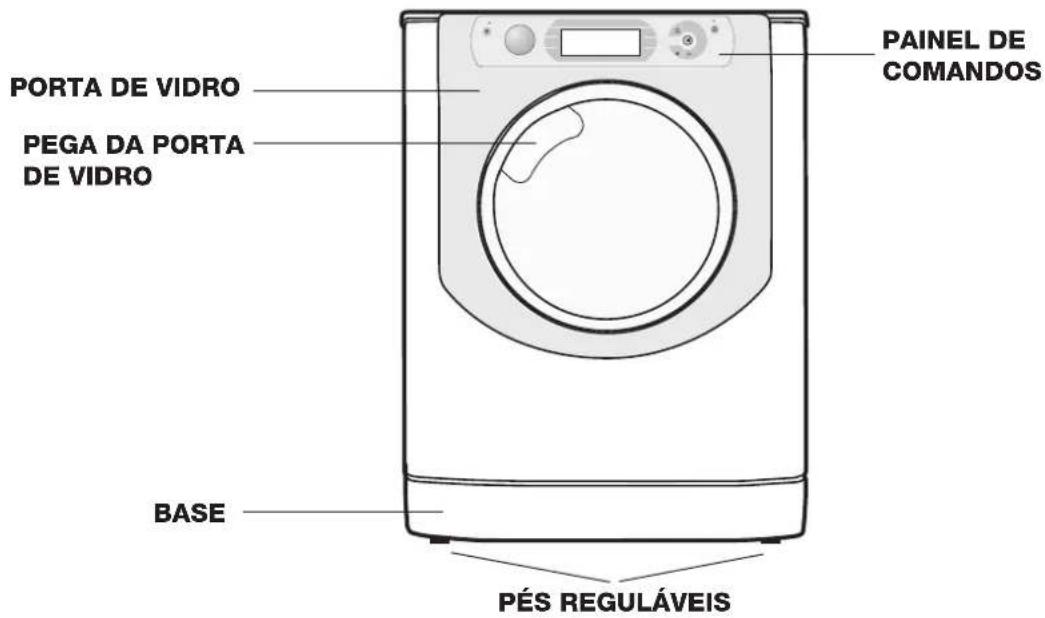

Descrição da máquina

PT

PORTA DE VIDRO PEGA DA PORTA DE VIDRO BASE PAINEL DE COMANDOS PÉS REGULÁVEIS

PORTA DE VIDRO

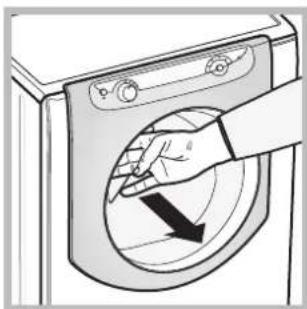

Para abrir a porta de vidro use sempre a sua pega (veja a figura).

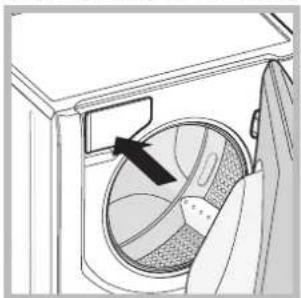

GAVETA DOS ETERGENTES

A gaveta dos detergentes encontra-se no interior da máquina e para se ter acesso deve-se abrir a porta. Para o uso, consulte o capítulo "Auto Dose System".

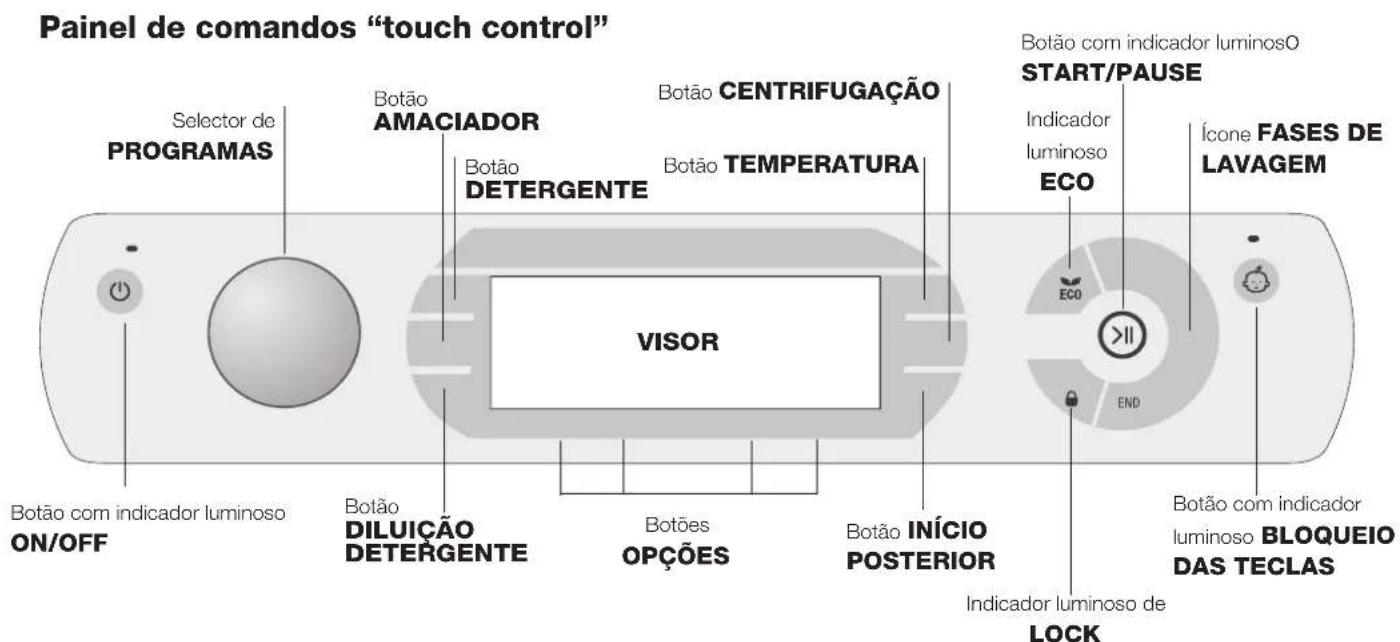

Painel de comandos "touch control"

0° 00 30

Para modificar as configurações, carregue levemente no icone dentro da área sensível (touch control) como indicado na figura.

Modalidade de Stand by

Esta máquina de lavar roupa, em conformidade com as novas normas sobre a economia energética, dispõe de um sistema de desligação automática (stand by) que entra em função aproximadamente 30 minutos depois, no caso de inutilização. Carregue brevemente no botão ON/OFF aguarde até a reactivação da máquina.

Consumo em off-mode: 1 W

Consumo em Left-on: 1 W

Painel de comandos "touch control" Selector de PROGRAMAS Botão AMACIADOR Botão DETERGENTE Botão CENTRIFUGAÇÃO Botão TEMPERATURA VISOR Botão com indicador luminosoO START/PAUSE Indicador luminoso ECO Ícone FASES DE LAVAGEM ECO >II END Botão com indicador luminoso BLOQUEIO DAS TECLAS Indicador luminoso de LOCK Botão com indicador diluição DETERGENTE Botões OPÇÕES Botão INÍCIO POSTERIOR Botão com indicador luminoso ON/OFF

Botão com indicador luminoso ON/OFF: carregue brevemente no botão para ligar ou desligar a máquina. O indicador luminoso verde indica que a máquina está ligada. Para desligar a máquina de lavar roupa durante a lavagem, é necessário manter pressionado o botão por mais tempo, aproximadamente 3 segundos; uma pressão breve ou acidental não permitirá o desligamento da máquina. O desligamento da máquina durante uma lavagem em curso anula a própria lavagem.

Selector de PROGRAMAS: pode ser girado em ambas as direcções. Para estabelecer o programa mais correcto, veja a "Tabela dos Programas". Durante a lavagem o selector permanece parado.

Botão ⑧ TEMPERATURA: pressionar para modificar ou excluir a temperatura; o valor escolhido é indicado no visor (ver "Como efectuar um ciclo de lavagem").

Botão CENTRIFUGAÇÃO: pressionar para modificar ou excluir a centrifugação; o valor escolhido é indicado no visor (ver "Como efectuar um ciclo de lavagem").

Botão INÍCIO POSTERIOR: pressionar para configurar um início posterior do programa escolhido; o valor do atraso programado é indicado no visor (ver "Como efectuar um ciclo de lavagem").

Botões com Indicadores luminosos OPÇÕES: para seleccionar as opções disponíveis. O indicador luminoso relativo à opção seleccionada ficará aceso (ver "Como efectuar um ciclo de lavagem")

Botões DETERGENTE e AMACIADOR: veja "Modificar os parâmetros pré-configurados" no capítulo "Auto Dose System".

Botão DILUIÇÃO DETERGENTE: veja "Como encher os reservatórios" no capítulo "Auto Dose System".

Ícone FASES DE LAVAGEM: acendem-se para indicar o estado de avanço do ciclo (Lavagem Enxaguamento - Centrifugação Descarga A escrita acende-se quanto o ciclo tiver terminado.

Botão com indicador luminoso START/PAUSE: quando o indicador luminoso verde acende-se com intermitência lenta, carregar no botão para iniciar uma lavagem. Quando o ciclo iniciar, o indicador permanecerá aceso fixo. Para colocar em

pausa a lavagem, carregar novamente no botão; o indicador ficará intermitente com uma luz laranja. Se o indicador "LOCK"

estiver apagado, será possível abrir a porta de vidro. Para fazer iniciar a lavagem do ponto em que foi interrompida, carregar novamente no botão.

Indicador luminoso ☑ LOCK: indica que a porta de vidro está bloqueada. Para abrir a porta é necessário colocar o ciclo em pausa (ver "Como efectuar um ciclo de lavagem").

Botão com indicador luminoso BLOQUEIO DAS TECLAS: para activar ou desactivar o bloqueio do painel de comandos, manter pressionado o botão por aproximadamente 2 segundos. O indicador luminoso aceso indica que o painel de comandos está bloqueado. Deste modo, impedem-se modificações acidentais dos programas, sobretudo se houver crianças em casa.

Indicador luminoso ECO: o ícone ECO irá acender-se quando, ao modificar os parâmetros de lavagem, irá obter-se uma economia energética de ao menos 10%. Além disto, antes que a máquina entre na modalidade "Stand by" o ícone irá acender-se por alguns segundos; com a máquina desligada estima-se uma economia energética de aproximadamente 80%.

MODIFICAR IDIOMA

A primeira vez que ligar a máquina aparecerá no visor o primeiro idioma intermitente. Em correspondência dos 3 botões à direita do visor aparecerão os símbolos “Λ”, “OK” e “V” Os “idiomas mudam automaticamente a cada 3” ou carregando nos botões ao lado dos símbolos “Λ” e “V”. Com o botão “OK” confirma-se o idioma que irá fixar-se depois de 2”. Se não carregar em nenhum botão, após 30” irá recomeçar a troca automática dos idiomas.

Para modificar o idioma é necessário ligar e desligar a máquina, nos 30" sucessivos ao desligamento, pressione contemporaneamente as teclas temperatura Ⓗ + centrifugação Ⓤ + início posterior 📞 por 5" e além de um sinal acústico, aparecerá no display o idioma configurado a piscar. Ao carregar nos botões ao lado dos símbolos "Λ" e "V" muda-se o idioma. Com o botão ao lado do símbolo "OK" confirma-se o idioma que irá fixar-se depois de 2". Se não carregar em nenhum botão após 30" será visualizado o idioma configurado anteriormente.

Ligar a máquina.

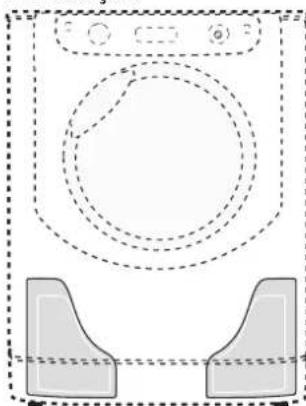

Introdução

Esta máquina de lavar roupas possui dois reservatórios: um para o detergente líquido (concentrado ou diluído) com uma capacidade de aproximadamente 5,5 litros, e outro para o aditivo para amaciar líquido (concentrado ou diluído) com uma capacidade de aproximadamente 3,5 litros (veja a figura).

! Verifique na etiqueta do detergente/aditivo se o produto é diluído ou concentrado.

! sistema de dosagem au-

tomática extrai dos reservatórios a quantidade ideal de detergente e produto para amaciar para cada tipo de carga e no momento mais indicado da lavagem, para garantir resultados perfeitos e sem desperdícios. É possível modificar a quantidade de detergente e produto para amaciar manualmente, atuando nos botões DETERGENTE e AMACIADOR (veja "Modificar os parâmetros pré-configurados"). Se desejar, é possível utilizar a máquina de lavar roupas no modo "tradicional", carregando o detergente no compartimento; a máquina detecta automaticamente a sua presença e não utilizará os reservatórios.

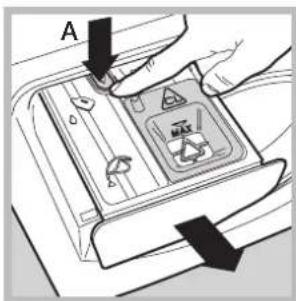

Gaveta dos detergentes

Modalidade "Tradicional".

Abra a gaveta dos detergentes até o primeiro fecho para carregar o detergente (líquido ou em pó), a água de javel ou outros aditivos (por exemplo, produtos para branquear) e o detergente para a pré-lavagem para o uso na modalidade tradicional (veja "Uso tradicional").

Modalidade "Auto Dose".

A

Para encher os reservatórios de detergente e amaciador, extrair completamente a gaveta detergentes: abrir a gaveta até o primeiro fecho, pressionar a alavanca (A) e extraí-la até o segundo fecho, verificando que chegue até o fim do percurso. Não mexer na gaveta durante o carregamento.

Depois de enchidos os reservatórios (veja "Como encher os reservatórios"), a máquina terá uma autonomia de até 40 ciclos para o detergente (*).

Primeira utilização

Ligue a máquina de lavar roupa, carregando na tecla ON/OFF. A primeira lavagem deve ser efectuada sem roupas, mas com o detergente deitado directamente na gaveta dos detergentes (veja Modalidade tradicional) configurando o programa 📋 (Algodão 90°) sem pré-lavagem e sem carregar os reservatórios

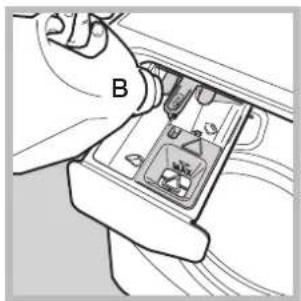

Como encher os reservatórios:

Abra a gaveta dos detergentes na modalidade "Auto Dose" (veja "Gaveta dos detergentes"). Deite lentamente o detergente (B) e o aditivo para amaciar (C) até encher completamente os reservatórios (veja as figuras).

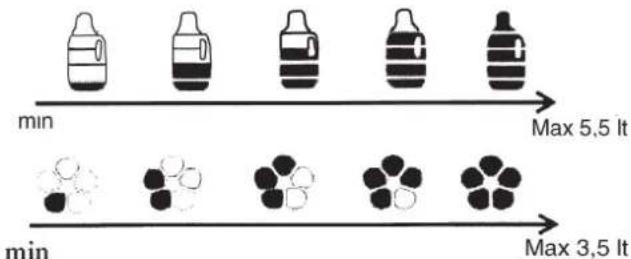

Para não superar a quantidade máxima, um sinal acústico (bip) com intensidade crescente irá avisar do nível alcançado até o completo enchimento do reservatório, sinalizado com 3 bip prolongados.

Comece imediatamente a lavagem após ter enchido os reservatórios para garantir a limpeza da gaveta.

No visor, os respectivos ícones (para o detergente) e (para o produto para amaciar) irão iluminar-se gradualmente para indicar a quantidade alcançada.

min Max 5,5 lt min Max 3,5 lt

O tempo para encher os reservatórios depende da densidade do produto. Com produtos muito densos, o carregamento levará mais tempo.

Fecha a gaveta dos detergentes somente quando os recipientes tiverem sido completamente esvaziados.

Seleccione a densidade do detergente introduzido (concentrado ou diluído) pressionando o específico botão.

Concentrado Diluído

A máquina irá memorizar a escolha.

Se não for feita a selecção, o detergente será retirado na modalidade "diluído".

Use o botão para configurar a quantidade de produto para amaciar que será retirado automaticamente pela máquina.

1) Se o produto para amaciar for concentrado, recomenda-se seleccionar o primeiro nível (com uma barra) e aumentar eventualmente de uma só posição (com duas barras) para aumentar a extração.

2) Se o produto para amaciar for diluído, recomenda-se seleccionar o nível 3 (nom 3 barras) e aumentar/diminuir a quantidade de produto a ser extraída.

3) Para excluir o uso do produto para amaciar, pressione o botão até fazer desaparecer as barras (veja também "Modificar os parâmetros pré-configurados").

Sinalização para os sucessivos abastecimentos:

Quando, no fim de um ciclo, o nível residual de detergente/aditivo para amaciar descer abaixo da quantidade necessária para uma lavagem sucessiva, no visor aparecerão as respectivas mensagens “No final do ciclo reabastecer de detergente” ou então “No final do ciclo reabastecer de amaciador” ou ainda “No final do ciclo reabastecer compartimentos” (para ambos). Se não forem abastecidos os reservatórios, nas sucessivas lavagens na modalidade Auto Dose não será extraído detergente.

! Recomenda-se abastecer o detergente e o aditivo para amaciar SOMENTE após a indicação por parte da máquina.

! Não misture NUNCA dois detergentes diferentes; efectue sempre a limpeza do reservatório antes de introduzir um novo detergente (veja “Limpeza programada pelo utilizador”).

Como usar o "Auto Dose System"

Se os reservatório tiverem sido abastecidos com detergente e aditivo para amaciar, proceder com o uso da máquina (veja "Como efectuar um ciclo de lavagem").

O detergente para a pré-lavagem em pó e os aditivos em pó podem ser utilizados somente na modalidade tradicional ou na modalidade "Auto Dose System", colocando os aditivos directamente no tambor, possivelmente com a específica "bolinha Se desejar alvejar, deite a água de javel no específico compartimento (veja a opção "Super Lavagem").

Modificar os parâmetros pré-configurados:

A máquina pega automaticamente a quantidade de detergente conforme o programa escolhido, a quantidade de carga de roupa e a dureza da água. Todavia, a quantidade de detergente/aditivo para amaciar pode ser modificada.

Botão expressione para aumentar, diminuir e excluir a retirada do detergente.

Botão expressione para aumentar, diminuir e excluir a retirada do aditivo para amaciar.

O nível de detergente/ aditivo para amaciar sugerido pela máquina está indicado com 3 barras. Os níveis com menos de 3 barras indicam menos detergente/aditivo para amaciar respeito ao sugerido pela máquina, enquanto os níveis com mais de 3 indicam o aumento da quantidade de detergente/aditivo para amaciar.

Limpeza dos reservatórios:

São previstos ciclos de limpeza automáticos dos reservatórios, ou programados pelo utilizador.

Limpeza automática:

A máquina de lavar roupas efectua um ciclo de limpeza automático durante a enxaguadas, quando a quantidade de detergente residual é insuficiente para um sucessivo ciclo de lavagem.

Limpeza programada pelo utilizador:

Efectue um ciclo de limpeza (com o tambor vazio) se desejar carregar um produto diferente do anterior, ou se os reservatórios foram enchidos de modo errado (o aditivo para amaciar foi colocado no compartimento detergente, ou vice-cersa). Manter pressionado por 5 segundos o botão para activar a limpeza do reservatório do detergente, o botão para o reservatório do amaciador ou o botão para ambos os reservatórios. Continuar a manter pressionado por outros 3 segundos (no alto à direita aparecerá a contagem regressiva "4-3-2-1") até que apareça o pop-up: "Fim limpeza". O ciclo de limpeza dura aproximadamente 40' se os reservatórios inicialmente estiverem vazios, caso contrário a duração do ciclo será superior. No visor aparecerão os ícones indicando que os reservatórios estão vazios.

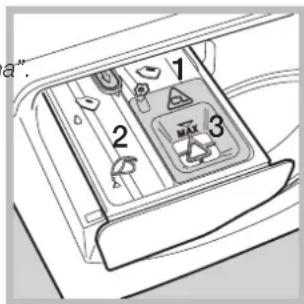

Uso "tradicional"

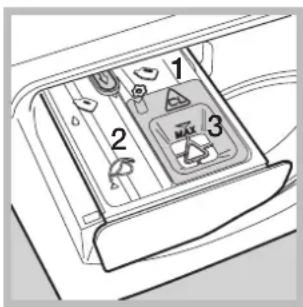

Extraia a gaveta dos detergentes até o primeiro fecho (veja figura), deite directamente na gaveta o detergente e os outros aditivos (por ex. água de javel) necessários para apenas uma lavagem.

exclusivamente detergente em pó.

1. gaveta para a lavagem: use detergente em pó ou líquido. Neste último caso, recomenda-se deitá-lo imediatamente antes do início do ciclo de lavagem e sem efectuar a pré-lavagem.

2. gaveta para a água de javel: utilize se desejar alvejar (veja a opção "Super Lavagem").

O detergente em pastilhas ou a específica "bolinha" devem ser colocados directamente dentro do tambor. Neste caso, exclua a modalidade "Auto Dose System" (pressão o botão) até fazer desaparecer as respectivas barras verticais no visor). Não deite o aditivo para amaciar porque será retirado de forma automática na quantidade pedida para cada lavagem. Para excluir a retirada do aditivo para amaciar, pressione o botão até fazer desaparecer as barras verticais no visor. Para roupas de lã e seda, aconselha-se utilizar o detergente delicado deitando-o directamente na gaveta dos detergentes (gaveta 2).

Efectuar a lavagem:

Escolha a o programa e as opções compatíveis conforme as necessidades e o tipo de carga.

Como efectuar um ciclo de lavagem

PT

Observação: a primeira vez que utilizar a máquina de lavar roupa, efectue um ciclo de lavagem sem roupas mas com detergente, usando o programa algodão 90º sem pré-lavagem.

1. LIGAR A MÁQUINA. Pressionar o botão Todos os indicadores luminosos se acenderão por 1 segundo e no display aparecerá a escrita AQUALTIS; em seguida ficará aceso o indicador luminoso do botão indicador START/PAUSE ficará intermitente.
2. ESCOLHA DE PROGRAMA. Girar o selector de PROGRAMAS para a direita ou para a esquerda até seleccionar o programa desejado; o nome do programa aparecerá no display; será associada uma temperatura, uma velocidade de centrifugação que podem ser modificados. No display aparecerá a duração do ciclo.
3. COLOCAR A ROUPA. Abrir a porta de vidro. Coloque a roupa dentro da máquina prestando atenção para não superar a carga máxima indicada na tabela dos programas na página seguinte.
4. DOSAGEM DO DETERGENTE. Para o uso na modalidade "Auto Dose System" não é necessário dosear o detergente, a máquina o retira automaticamente conforme o programa seleccionado, o tipo de carga e a dureza da água. Para o uso na modalidade tradicional, veja "Uso tradicional".
5. FECHAR A PORTA DE VIDRO.
6. PERSONALIZAR O CICLO DE LAVAGEM. Utilizar os específicos botões no painel de comandos:

Modificar a temperatura e/ou a centrifugação.

A máquina visualiza automaticamente a temperatura e a centrifugação máximas para o programa seleccionado ou as últimas seleccionadas se compatíveis com o programa escolhido. Carregando no botão (podese reduzir a temperatura progressivamente até a lavagem a frio (OFF). Carregando no botão (podese reduzir a centrifugação progressivamente até a sua exclusão (OFF). Uma ulterior pressão dos botões colocará os valore novamente aos máximos previstos.

! Excepção: seleccionando o programa 📞 a temperatura pode ser aumentada até a 90°.

Programar um início posterior.

Para programar o início atrasado do programa escolhido, carregue no botão relativo até alcançar o tempo de atraso desejado. Durante a programação, será visualizado o tempo de atraso junto à escrita “Inicia em”: e o símbolo intermitente. Após ter programado o início posterior, o visor mostrará o símbolo aceso fixo e retornará à visualização da duração do ciclo configurado com a escrita “Acaba em”: e a duração do ciclo. Ao carregar no botão INÍCIO POSTERIOR uma só vez, será visualizado o tempo de atraso programado anteriormente.

Após o início, o visor mostrará a escrita "Inicia em": e o tempo de atraso. Uma vez passado o tempo de atraso programado, a máquina iniciará o ciclo e o visor mostrará a mensagem "Acaba em": e o tempo que falta para o fim do ciclo.

Para cancelar a opção INÍCIO POSTERIOR, carregue no botão até que no display apareça a escrita OFF; o símbolo irá desligar-se.

Modificar as características do ciclo.

• Pressionar o botão para activar a opção; no display aparecerá o nome da opção e o indicador correspondente ao botão irá acender-se.

• Pressionar novamente o botão para desactivar a opção; no display aparecerá o nome da opção e a palavra OFF e o indicador irá apagar-se.
  ! Se a opção seleccionada não for compatível com o programa escolhido, a incompatibilidade será indicada com a intermitência do indicador luminoso e um sinal acústico (3 beep) e a opção não será activada.
  ! Se a opção seleccionada não for compatível com uma outra programada anteriormente, o respectivo indicador luminoso irá piscar e será activada somente a segunda, o indicador luminoso do botão ficará aceso fixo.
  ! As opções podem variar a carga recomendada e/ou a duração do ciclo.

• INICIAR O PROGRAMA. Carregar no botão START/PAUSE. O indicador luminoso ficará aceso fixo e a porta irá bloquear-se (indicador luminoso LOCK faceso). Os ícones relativos às fases de lavagem acendem-se durante o ciclo para indicar a fase em curso. Para modificar um programa durante a realização do ciclo, colocar a máquina de lavar roupa em pausa carregando no botão START/PAUSE; seleccionar o ciclo desejado e carregar novamente no botão START/PAUSE. Para abrir a porta durante a realização de um ciclo, carregar no botão START/PAUSE; se o indicador luminoso LOCK vestiver apagado, será possível abrir a porta. Carregar novamente no botão START/PAUSE para fazer iniciar o programa do ponto em que foi interrompido.

• FIM DO PROGRAMA. É indicado pela escrita END acesa. A porta de vidro poderá ser aberta imediatamente. Se o indicador luminoso START/PAUSE piscar, carregar no botão para terminar o ciclo. Abrir a porta, retirar a roupa e desligar a máquina.

! Se desejar anular um ciclo já iniciado, mantenha pressionada a tecla ⏻ até que o ciclo será interrompido e a máquina irá desligar-se.

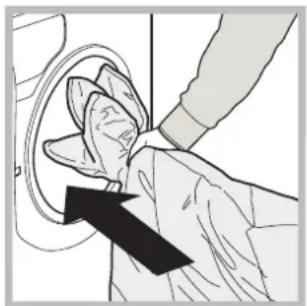

Saquinho para acolchoados, cortinas e peças delicadas

Graças ao especial saquinho fornecido com o produto, a Aqualtis consente lavar também as peças mais preciosas e delicadas garantido a máxima protecção. Recomenda-se o uso do saquinho para a lavagem de acolchoados e edredões com forro externo realizado em material sintético.

Tabela dos Programas

Icone	Descrição do Programa	Temp. max.(°C)	Velocità max.(rota-ções por minuto)	Detergentes e aditivos				Carga max.(Kg)	Humidade residual %	Consumo de energia kWh	Água total lt	Duração ciclo
				Pré-lavagem	Lavagem	Água de Javel	Amaciador
	Algodão Coloridos (2-3): brancos e coloridos delicados muito sujos.	40°	1600	-	●	●	●	9	44	1,09	92	185'
	Sintéticos resistentes	60°	800	-	●	●	●	4	46 1,03	60	110'
	Sintéticos resistentes (5)	40°	800	-	●	●	●	4	46 0,56	60	95'
	Brancos	60°	1600	-	●	-	●	5	-	-	-	180'
	Coloridos (4)	40°	1600	-	●	●	●	5	44 0,83	63	100'
	Escuros	30°	800	-	●	-	●	5	-	-	-	75'
	Camisas	40°	600	-	●	●	●	2	-	-	-	69'
	Cobertor: para peças com enchimento em plumas de ganso.	30°	1200	-	●	-	●	3,5	-	-	-	120'
	Roupas "7 dias": roupa de banho e de cama.	60°	1600	-	●	●	●	9	-	-	-	140'
	Enxaguamento	-	1600	-	-	●	●	9	-	-	-	36'
	Centrifugação e Descarga	-	1600	-	-	-	-	9	-	-	-	16'
	Antialérgico	60°	1600	-	●	-	●	5	-	-	-	195'
	Ultradelicado	30°	0	-	●	-	●	1	-	-	-	80'
	Lã: para lã, cashmere, etc.	40°	800	-	●	-	●	2	-	-	-	88'
	Mix 30': para refrescar rapidamente roupas levemente sujas (não é indicado para lã, seda e roupas que deve ser lavadas à mão).	30°	800	-	●	-	●	3,5	71	0,20	38 30'
	Algodão com pré-lavagem(Acrescentar o detergente no específico compartimento).	90°	1600	●	●	-	●	9	44	2,86	98	195'
	Algodão Brancos (1): brancos e coloridos resistentes muito sujos.	60°	1600	-	●	●	●	9	44	1,54	76	188'
	Algodão Brancos: brancos e coloridos resistentes muito sujos.	90°	1600	-	●	●	●	9	44	2,54	85	181'

A duração do ciclo indicada no visor ou no manual é uma estima calculada com base nas condições padrão. O tempo efectivo poderá variar a depender de vários factores, tais como a temperatura e a pressão da água em entrada, a temperatura ambiental, a quantidade de detergente, a quantidade e o tipo de carga, o balanceamento da carga e as opções adicionais seleccionadas.
(*) Nota: após aproximadamente 10 minutos do START, a máquina, conforme a carga efectuada, irá calcular novamente e indicar o tempo faltante para o fim do programa.
Para todos Test Institutes:
1) Programa de controlo segundo a directiva 1061/2010: configurar o programa com uma temperatura 60°C.
Este ciclo é adapto para lavar uma carga de algodão normalmente suja e é o mais eficiente em termos de consumo combinado de energia e de água, para lavar a 60°C. A temperatura efectiva de lavagem pode ser diferente daquela indicada.
2) Programa de controlo segundo a directiva 1061/2010: configurar o programa com uma temperatura 40°C.
Este ciclo é adapto para lavar uma carga de algodão normalmente suja e é o mais eficiente em termos de consumo combinado de energia e de água, para lavar a 40°C. A temperatura efectiva de lavagem pode ser diferente daquela indicada.
3) Programa longo para algodão: configurar o programa 147 com uma temperatura 40°C.
4) Programa curto para algodão: configurar o programa com uma temperatura de 40°C.
5) Programa longo para sintetico: configurar o programa com uma temperatura 40°C.

Opções de Lavagem

Super Lavagem

Esta opção garante uma lavagem com altas performances graças ao uso de uma maior quantidade de água na fase inicial do ciclo e a uma maior duração do programa, é útil para eliminar as manchas mais resistentes. Pode ser utilizada com ou sem lixivia. Se deseja também alvejar, deite a água de javel na gaveta 3. Quando deitar a água de

javel, não ultrapasse o nível “máx” (veja a figura). Para efectuar somente o branqueamento sem efectuar a lavagem completa, deitar a água de javel na gaveta 3, estabelecer o programa “Enxaguamento” 🕒 activar a opção “Super Lavagem”

! Não pode ser activada com os programas 📁, 📂, 📃,

Extra Enxaguamento

Seleccionando esta opção aumenta-se a eficácia da enxaguadura, e garante-se a máxima remoção dos resíduos de detergente.

É útil para quem tem a pele particularmente sensível aos detergentes. Aconselha-se o uso desta opção com a máquina de lavar roupa com a carga cheira ou com grandes doses de detergente.

! Esta opção não pode ser activada com os programas

Engomar Fácil

Seleccionando esta opção, a lavagem e a centrifugação serão oportunamente modificados para reduzir a formação de rugas. No fim do ciclo a máquina de lavar roupa efectuará lentas rotações do tambor; os indicadores luminosos “Engomar Fácil” e START/PAUSE irão piscar.

Para terminar o ciclo, carregar no botão START/PAUSE ou no botão “Engomar Fácil”.

! Esta opção não pode ser activada com os programas

Rápido

Seleccionando esta opção, diminui de até 50% a duração do programa, conforme o ciclo escolhido, garantindo ao mesmo tempo uma economia de água e energia eléctrica. Use este ciclo apenas para roupas não excessivamente sujas.

! Não pode ser activada com os programas 📁, 📂, 📃, 📄

Detergente

A escolha e a quantidade de detergente dependem do tipo de tecido (algodão, lã, seda...), da cor, da temperatura de lavagem, do grau de sujidade e da dureza da água. Esta máquina de lavar roupas com o sistema de autodosagem do detergente e do aditivo para amaciar, ajuda a evitar desperdícios e a proteger o meio ambiente, além de garantir ótimos desempenhos de lavagem. Aconselha-se:

• usar o detergente em pó se efectuar uma pré-lavagem carregando-o no modo "Tradicional".
• usar detergente líquido para peças delicadas de algodão e para todos os programas com baixas temperaturas.
• para o uso na modalidade "Auto Dose System" use apenas detergente e aditivo para amaciar líquidos. Nunca use detergentes super concentrados, gel, ou similares.
• usar detergente líquido delicado para lã e seda, colocando-os no modo "Tradicional".

! Não misture NUNCA dois detergentes diferentes; efectue sempre a limpeza dos reservatórios antes de colocar outros.

O detergente deve ser deitado antes do início da lavagem no específico recipiente ou no doseador que deve ser colocado directamente no tambor. Neste caso, não é possível seleccionar o ciclo Algodão com pré-lavagem.

! Usar detergentes em pó para roupas de algodão brancas e para a pré-lavagem e para lavagens com temperatura superior aos 60°C.

! Seguir as indicações fornecidas pelo produtor na embalagem do detergente.

! Não use detergentes para lavagem à mão, porque formam espuma demais.

Preparar a roupa

• Desdobre bem as roupas antes de carregá-las.
• Divida a roupa em função do tipo de tecido (símbolo na etiqueta da roupa) e a da cor, prestando atenção para separar as peças coloridas das peças brancas;
• Esvazie as algibeiras e verifique se há botões soltos;
• Não ultrapasse os valores indicados na Programas que se referem ao peso da roupa enxuta.

Quanto pesa a roupa?

1 lençol 400-500 gr.
1 fronha 150-200 gr.
1 toalha 400-500 gr.
1 roupão 900-1200 gr.
1 toalha de rosto 150-250 gr.
1 calça de ganga 400-500 gr.
1 camisa 150-200 gr.

Conselhos de lavagem

Brancos: utilize o ciclo para a lavagem de peças brancas. O programa foi estudado para preservar no tempo a luminosidade das peças brancas. Para obter melhores resultados, recomenda-se o uso de detergente em pó.

Coloridos: utilizar o ciclo para a lavagem de peças de cor clara. O programa foi estudado para preservar no tempo a luminosidade das cores.

Escuros: utilizar o programa para a lavagem de peças escuras. O programa foi estudado para preservar no tempo a duração das cores escuras. Para obter melhores resultados, recomenda-se o uso de detergente líquido, preferivelmente para peças escuras.

Camisas: utilize o específico programa para lavar camisas de vários tipos de tecido e cores para garantir o máximo cuidado.

Cobertor: para lavar peças com enchimento de plumas de ganso de casal ou de solteiro (com peso inferior a 3,5 kg), travesseiros, jaquetas, utilizar o programa específico. Recomenda-se colocar as peças no tambor dobrando as suas pontas para dentro (veja as figuras) e de não superar os 3/4 do volume do próprio tambor.

Para obter óptimos resultados de lavagem recomenda-se utilizar o detergente líquido dosado na gaveta dos detergentes.

Acolchoados: para lavar os acolchoados com forro sintético, use o específico saquinho fornecido com o produto e o programa

Roupa de banho e de cama: para lavar toda a roupa de banho e de cama com um único ciclo, utilize o programa que optimiza o uso do amaciador e consente uma economia de tempo e energia. Aconselhamos a utilização de detergente em pó.

Antialérgico: utilizar o programa para remover as principais causas de alergia, como pólen, ácaros, pelos de gato e cão.

Ultradelicado: utilize o programa 📋 para a lavagem de peças muito delicadas, que possuem aplicações como aplicações ou brilhantes.

Recomenda-se virar do avesso as roupas antes de lavá-las e colocar as peças pequenas no saquinho específico para a lavagem das peças delicadas.

Para obter melhores resultados, recomenda-se o uso de detergente líquido para peças delicadas.

Para a lavagem de peças de Seda e Cortinas (dobre-as e coloque-as dentro do saquinho fornecido com o produto), seleccionar o ciclo activar a opção; a máquina terminará o ciclo com a roupa de molho e o indicador luminoso piscar. Para descarregar a água e poder retirar a roupa é necessário carregar no botão START/PAUSE ou no botão

Lã: o ciclo de lavagem “Lã” desta máquina de lavar roupa Hotpoint-Ariston foi testado e aprovado pela Woolmark Company para a lavagem de vestuário em lã classificado como “lavável à mão”, desde que a lavagem seja executada de acordo com as instruções indicadas na etiqueta da peça e com as indicações fornecidas pelo produtor do electrodoméstico. Hotpoint-Ariston é a primeira marca de máquinas de lavar roupa a obter a certificação Woolmark Apparel Care - Platinum da Woolmark Company pelo seu desempenho de lavagem e

consumo de água e energia. (M1127)

Manchas resistentes: tratar as manchar mais resistentes com um sabão sólido antes da lavagem e utilizar o programa Algodão com pré-lavagem.

! Esta máquina de lavar roupa foi projectada e fabricada em conformidade com os regulamentos internacionais de segurança. Estas advertências são fornecidas por razões de segurança e devem ser lidas com atenção.

Segurança geral

• O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimentos, salvo se supervisionadas ou se tiverem recebido instruções sobre a utilização do dispositivo por parte de uma pessoa responsável pela sua segurança. As crianças devem ser mantidas sob vigilância para evitar que brinquem com a máquina.
• Este aparelho foi projectado exclusivamente para um uso doméstico.
• Não toque na máquina com os pés descalços nem com as mãos ou os pés molhados ou húmidos.
• Não puxe o cabo eléctrico para tirar a ficha da tomada, pegue a ficha mesmo.

- Não toque a água de descarga, que poderá temperaturas altas.

- Em nenhum caso force a porta para abri-la: danificar o mecanismo de segurança que a protege contra aberturas acidentais.

- Se houver avarias, em nenhum caso mexa nos mecanismos internos para tentar reparar.

- Verifique sempre que criança não se aproximer máquina a funcionar.

- Se for preciso deslocar a máquina, são precisas menos duas ou três pessoas, com a máxima atenção. Nunca sozinho porque a máquina é muito pesada.

- Antes de colocar a roupa controle que o tambor esteja vazio.

Sistema de balanceamento da carga

Antes de cada centrifugação, para evitar vibrações excessivas e para distribuir a carga em modo uniforme, o tambor efectua algumas rotações a uma velocidade levemente superior àquela de lavagem. Se no fim de repetidas tentativas a carga ainda não estiver correctamente balanceada, a máquina efectuará a centrifugação com uma velocidade inferior àquela prevista. No caso de um excessivo desbalanceamento, a máquina de lavar roupa efectuará a distribuição ao invés da centrifugação. Para favorecer uma melhor distribuição da carga e o seu correcto balanceamento, aconselha-se misturar peças grandes com peças pequenas.

Eliminação

• Eliminação do material de embalagem: obedeça regulamentos locais, de maneira que as embalagens possam ser reutilizadas.
• A directiva Europeia 2002/96/CE relativa aos de equipamentos eléctricos e electrónicos prevê que os electrodomésticos não devem ser eliminados no normal fluxo dos resíduos sólidos urbanos. Os aparelhos que deixaram de ser utilizados devem ser recolhidos separadamente para optimizar a taxa de recuperação e reciclagem dos materiais que os compõem e impedir potenciais danos à saúde e ao meio ambiente. O símbolo

do contentor de lixo barrado com uma cruz está presente em todos os produtos para lembrar o dever de recolha selectiva.

Para mais informações sobre o correcto desmantelamento dos electrodomésticos, contacte o serviço público especializado ou os revendedores.

Abertura manual da porta de vidro

Caso não seja possível abrir a porta de vidro por falta de energia eléctrica e quiser pendurar a roupa lavada, proceda da seguinte maneira:

1. tire a ficha da tomada de corrente.

2. verifique que o nível de água no interior da máquina seja inferior respeito à abertura da porta de vidro; caso contrário, tirar a água em excesso através do tubo de descarga recolhendo-a num balde como indicado na figura.

3. remova o painel de cobertura no lado anterior da máquina de lavar roupa (veja a página seguinte).

m da sas pelo

1. utilizando a lingu e t a indicada na figura, puxe para o externo até liberar o tirante de plástico do fecho; puxá-lo sucessivamente para baixo até ouvir um “clique” que indica que a porta está desbloqueada.

1. abra a porta; se ainda não conseguir, repita a operação.

a 6.9monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras. resíduos

Manutenção e cuidados

PT

Interromper a alimentação de água e de corrente eléctrica

• Feche a torneira da água depois de cada lavagem. Desta maneira diminuiu-se o desgaste do sistema hidráulico da máquina de lavar roupa e elimina-se o risco de vazamento.
• Tire a ficha da tomada eléctrica quando for máquina de lavar roupa e durante os trabalhos de manutenção.

Limpar a máquina

A parte externa e as peças em borracha podem ser limpas com um pano molhado com água morna e sabão. Não empregue solventes nem abrasivos.

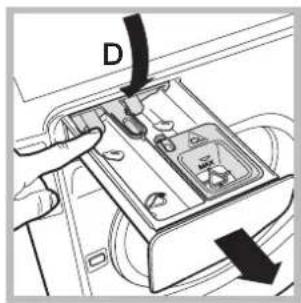

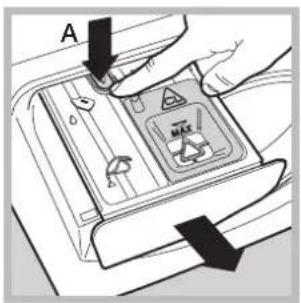

Limpar a gaveta dos detergentes

A MAX

D

Para extrair a gaveta, abra-a até o primeiro fecho, depois pressione a alavanca A abrindo-a completamente, e enfim pressione uma das alavancas D e puxe para fora (veja as figuras).

Lave-a com água corrente; esta limpeza deve ser efectuada frequentemente. Limpe cuidadosamente também eventuais resíduos de detergente da gaveta e da máquina.

Para remontar a gaveta, apoie-a completamente à esquerda, prestando atenção para centralizar a guia de deslizamento e evitar que fique emperrada.

Cuidados com o tambor

- Deixe a porta sempre entreaberta para evitar formem odores desagradáveis.

Limpar a bomba

Esta máquina de lavar roupa é equipada com uma bomba com limpeza automática que não precisa de operações de manutenção. Entretanto pode acontecer que pequenos objectos (moedinhas, botões) caiam na pré-câmara que protege a bomba, situada na parte inferior da mesma.

! Certifique-se que o ciclo de lavagem tenha terminado e tire a ficha da tomada.

Para obter acesso à pré-câmara:

1. remova o painel de cobertura no lado anterior da máquina empurrando para o centro, em seguida empurre para baixo de ambos os lados e remova-o (veja as figuras).

1. posicione um recipiente para recolher a água que sairá (aproximadamente 1,5 l) (ver figura);

2. Para desenroscar a tampa gire-a na direcção contrária aos ponteiros do relógio (veja a figura);

3. limpe o interior com cuidado;

4. enrosque outra vez a tampa;
5. monte outra vez o painel, certifique-se, antes de empurrá-la na máquina, que os ganchos foram colocados nas respectivas ranhuras.

Verificar o tubo de alimentação de água

Verifique o tubo de alimentação pelo menos uma vez por ano. Se houver rachaduras ou fendas, será necessário substitui-lo: durante as lavagens as fortes pressões podem provocar repentinas quebras.

que se

Pode acontecer que a máquina não funcione. Antes de telefonar para a Assistência Técnica (veja "Assistência"), verifique se não se trata de um problema fácil de resolver com ajuda da seguinte lista.

PT

Anomalias:
A máquina de lavar roupa não liga.
O ciclo de lavagem não inicia.
A máquina não carrega água.
A porta da máquina está bloqueada.
A máquina carrega e descarrega água continuamente.
A máquina não descarrega ou não realiza centrifugação.
A máquina de lavar roupa vibra muito durante a centrifugação.
A máquina está a perder água.
Os ícones relativos à “Fase em curso” piscam rapidamente contemporaneamente ao indicador luminoso ON/OFF.
Está a formar-se demasiada espuma.
A porta da máquina está bloqueada.
O display apresenta a mensagem: "AutoDose desabilitado, utilizar a gaveta do detergente".
Possíveis causas / Solução:

A ficha não está colocada na tomada eléctrica, ou não o suficiente para haver contacto.Em casa não há corrente.A porta de vidro não está bem fechada.O botão START/PAUSE não foi pressionado.A torneira da água não está aberta.Foi programado um atraso de uma hora no início.O tubo de alimentação de água não está ligado na torneira.O tubo está dobrado.A torneira da água não está aberta.Está a faltar água em casa.Não há suficiente pressão.O botão START/PAUSE não foi pressionado.

- Seleccionando a opção", no fim do ciclo a máquina de lavar roupa efectuará lentas rotações do tambor; para terminar o ciclo carregue no botão START/PAUSE ou no botão

- O tubo de descarga não está instalado entre 65 e 100 cm. de altura do chão (veja "Instalação").

- A ponta do tubo de descarga está imersa na água (veja "Instalação").

- Se a morada encontrar-se nos últimos andares de um edifício, é possível que aconteçam fenómenos de sifão por causa dos quais a máquina de lavar roupa carrega e descarrega água continuamente. Para eliminar este inconveniente, há a disposição no comércio apropriadas válvulas contra o efeito sifão.

• Da descarga na parede não foi sangrado o ar.

- No programa não há descarga: com alguns programas será necessário iniciar a descarga manualmente (veja "Programas e opções").

- Está activada a opção “Engomar Fácil”: para completar o programa, carregue no botão START/PAUSE (veja “Programas e opções”).

- O tubo de descarga está dobrado (veja "Instalação").

- O tambor, no momento da instalação, não foi liberado correctamente (veja "Instalação").

- A máquina não está nivelada (veja "Instalação").

- A máquina está apertada entre móveis e parede (veja "Instalação").

- A carga está desbalanceada (veja "Detergentes e roupa").

- O tubo de alimentação da água não está bem enroscado (veja "Instalação").

- O gaveta dos detergentes está entupida (para limpá-la veja "Manutenção e cuidados").

- O tubo de descarga não está bem fixado (veja "Instalação").

- Desligue a máquina e tire a ficha da tomada, aguarde aproximadamente 1 minuto e volte a ligá-la. Se a anomalia persistir, contacte a Assistência Técnica.

- O detergente não é específico para máquina de lavar roupa (deve haver a escrita “para máquina de lavar”, “à mão e para máquina de lavar” ou similares).

• A dose foi excessiva.

- Efectue o procedimento de desbloqueio manual (veja "Precauções e conselhos").

- Indica uma avaria do sistema de dosagem automática. Utilizar a máquina na modalidade tradicional, inserindo na gaveta detergente e amaciador na quantidade necessária para uma lavagem e contactar a Assistência para verificar as causas da avaria.

Anomalias:

A máquina não tem um bom desempenho de lavagem.

O que acontece se os reservatórios estão cheios e eu os abasteço?

O que acontece se eu usar a gaveta no modo tradicional enquanto os reservatórios ainda estiverem cheios?

Os reservatórios servem também para o detergente em pó?

O detergente em pó pode ser colocado nos reservatórios?

O que acontece se eu não abrir a gaveta correctamente para o abastecimento dos reservatórios?

O que acontece se eu inverter o detergente com o aditivo para amaciar?

O que acontece se eu não esperar que os reservatórios estejam vazios e misturar detergentes diferentes?

Possíveis causas / Solução:

• Os reservatórios não foram abastecidos correctamente (aditivo para amaciar no lugar do detergente ou vice-cersa).
• Foram misturados dois detergentes/aditivos para amaciar diferentes. ! Não misture NUNCA dois detergentes/aditivos para amaciar diferentes; efectue sempre a limpeza dos reservatórios antes de colocar outros.
• Sistema "Auto Dose System" obstruído porque não foi utilizado por um longo período de tempo: efectue a limpeza dos reservatórios (veja "Limpeza programada pelo utilizador:").

- Sinais sonoros (Bip) e visuais (icones no visor) indicam que o reservatório está cheio. Se continuar a introdução de detergente/aditivo para amaciar, a quantidade em excesso irá para o tambor e será eliminada no ciclo sucessivo.

- A máquina reconhecerá automaticamente quando foi carregado detergente em pó ou detergente líquido no modo tradicional, e não irá retirar nada dos reservatórios. O aditivo para amaciar pode ser utilizado somente na modalidade Auto dose.

- Não, o detergente em pó pode ser utilizado somente no modo tradicional.

- Não, há uma parede que evita que o detergente em pó possa cair num dos reservatórios mesmo se a gaveta estiver aberta na posição "Auto Dose System" (completamente aberta).

- Se a gaveta não estiver completamente aberta o detergente ou o aditivo para amaciar introduzido cairá no tambor e será eliminado no próximo ciclo.

- A máquina irá lavar com poucos resultados e será necessário esvaziar os reservatórios aplicando o ciclo de limpeza manual.

- A máquina irá lavar normalmente, mas recomenda-se carregar os reservatórios somente após o sinal comunicado pela máquina e não misturar detergentes/aditivos para amaciar diferentes.

Nota: para sair do "Demo Mode", desligue a máquina de lavar roupa, carregue contemporaneamente por 3 segundos nos botões "START/PAUSE"> "ON/OFF".

Antes de contactar a Assistência Técnica:

• Verifique se consegue resolver a anomalia sozinho (veja "Anomalias e soluções");
• Reinicie o programa para verificar se o inconveniente foi resolvido;
• Em caso negativo, contacte o Serviço de Assistência Técnica autorizado.

! No caso de uma incorrecta instalação ou de um uso não correcto do aparelho, o serviço de assistência será a pagamento.

! Nunca recorra a técnicos não autorizados.

Comunique:

Estas informações encontram-se na placa de identificação colocada no aparelho.

PT

PT
