MANUAL DE USUARIO ADP 12AM DAITSU

ENGLISH 07PortadaPORTATILDaitsu 7/2/07 12:57 Página 3ESPAÑOL

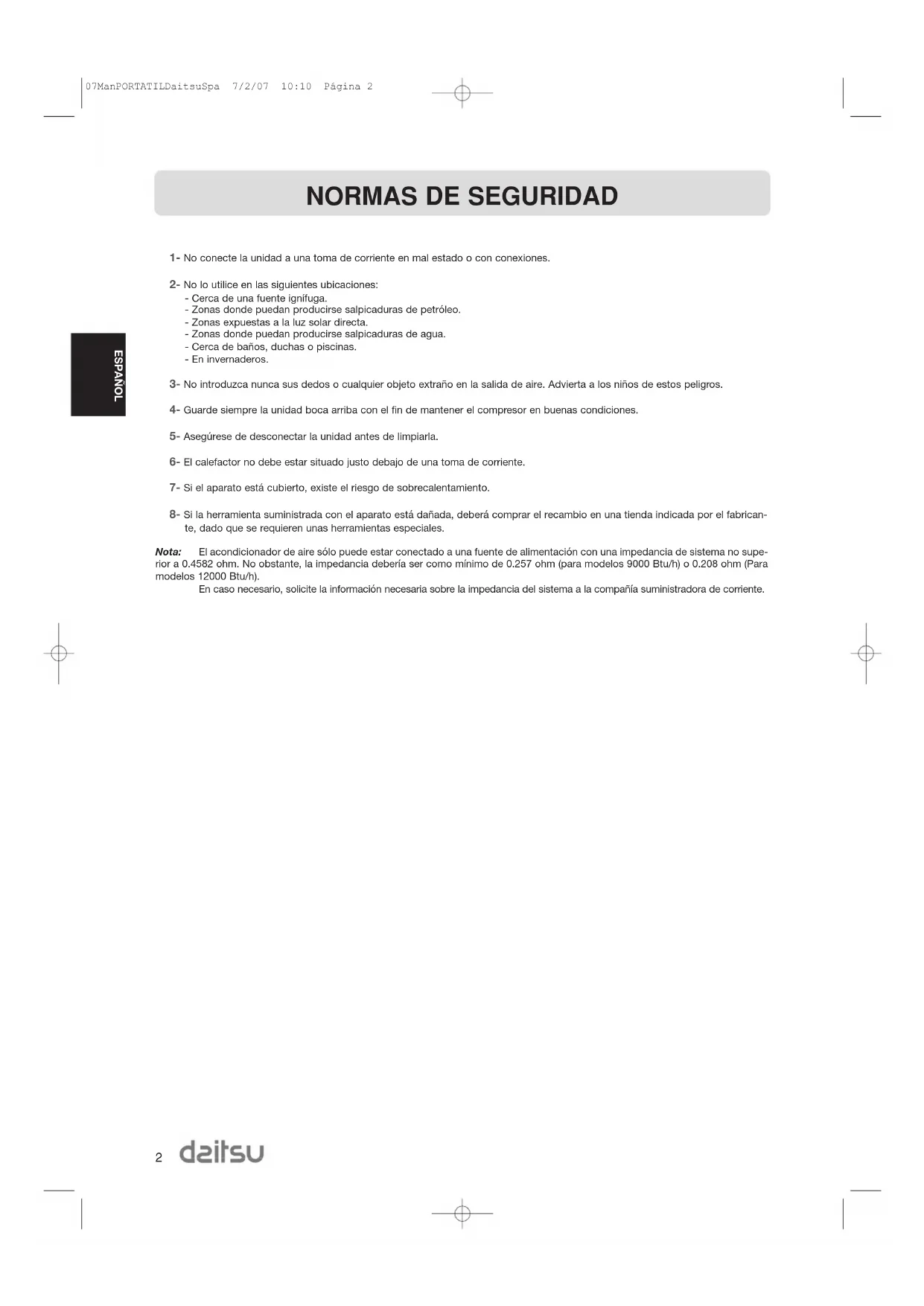

1- No conecte la unidad a una toma de corriente en mal estado o con conexiones.

2- No lo utilice en las siguientes ubicaciones:

- Cerca de una fuente ignífuga. - Zonas donde puedan producirse salpicaduras de petróleo. - Zonas expuestas a la luz solar directa. - Zonas donde puedan producirse salpicaduras de agua. - Cerca de baños, duchas o piscinas. - En invernaderos. 3- No introduzca nunca sus dedos o cualquier objeto extraño en la salida de aire. Advierta a los niños de estos peligros.

4- Guarde siempre la unidad boca arriba con el fin de mantener el compresor en buenas condiciones.

5- Asegúrese de desconectar la unidad antes de limpiarla.

6- El calefactor no debe estar situado justo debajo de una toma de corriente.

7- Si el aparato está cubierto, existe el riesgo de sobrecalentamiento.

8- Si la herramienta suministrada con el aparato está dañada, deberá comprar el recambio en una tienda indicada por el fabrican- te, dado que se requieren unas herramientas especiales. Nota: El acondicionador de aire sólo puede estar conectado a una fuente de alimentación con una impedancia de sistema no supe- rior a 0.4582 ohm. No obstante, la impedancia debería ser como mínimo de 0.257 ohm (para modelos 9000 Btu/h) o 0.208 ohm (Para modelos 12000 Btu/h). En caso necesario, solicite la información necesaria sobre la impedancia del sistema a la compañía suministradora de corriente.

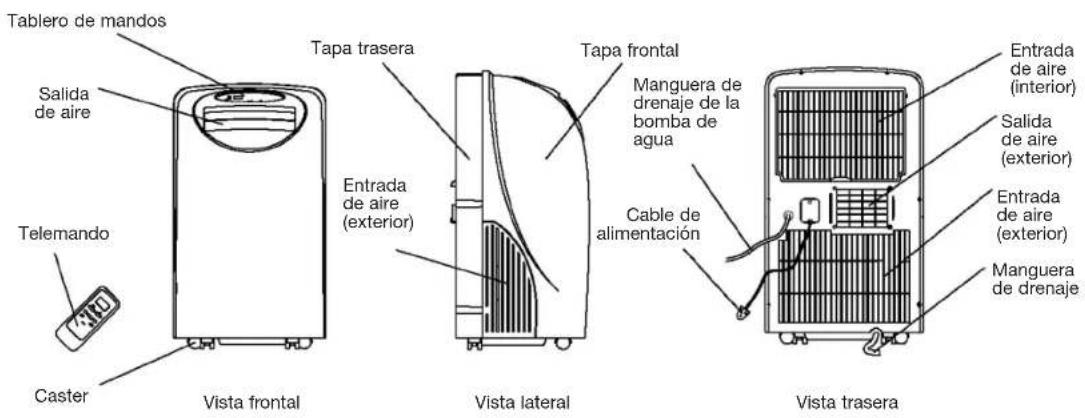

Salida de aire Tapa trasera Tapa frontal Entrada de aire (exterior) Manguera de drenaje de la bomba de agua Cable de alimentación Entrada de aire (interior) Salida de aire (exterior) Entrada de aire (exterior) Manguera de drenaje Telemando Caster Vista frontal Vista lateral Vista trasera

PARTES NOMBRE DE LAS PARTES CANTIDAD

Conducto 1Adaptador A (para montaje permanente del conducto) 1Adaptador B (para montaje temporal del conducto) 1Tacos 4Tornillos 4Pilas alcalinas 2Telemando 1 Manguera de drenaje de la bomba de agua 1

Compruebe que todos los accesorios están en el paquete y siga las instrucciones de instalación al utilizarlos. 07ManPORTATILDaitsuSpa 7/2/07 10:10 Página 3ESPAÑOL

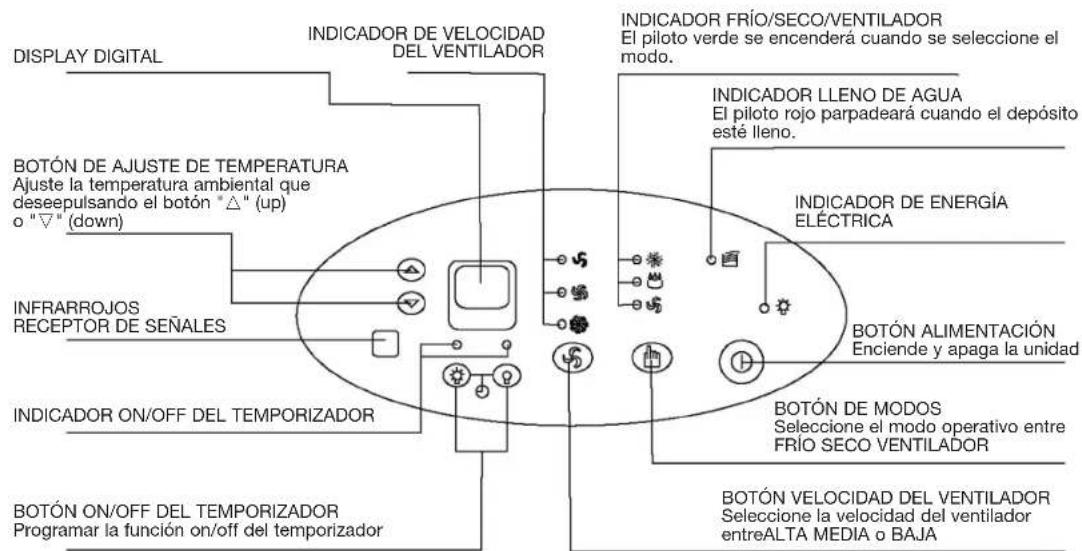

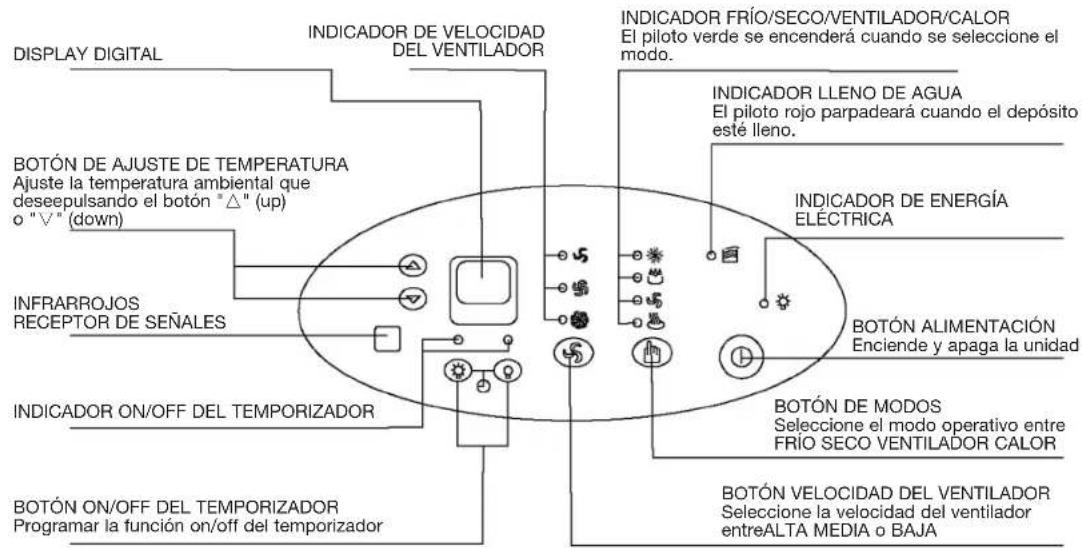

Refrigeración y calefacción TABLERO DE MANDOS DEL ACONDICIONADOR DE AIRE Sólo modelo de refrigeración

INDICADOR DE VELOCIDAD

DEL VENTILADOR DISPLAY DIGITAL

BOTÓN DE AJUSTE DE TEMPERATURA

INDICADOR ON/OFF DEL TEMPORIZADOR

BOTÓN ON/OFF DEL TEMPORIZADOR

Programar la función on/off del temporizador

INDICADOR FRÍO/SECO/VENTILADOR/CALOR

El piloto verde se encenderá cuando se seleccione el modo.

INDICADOR LLENO DE AGUA

El piloto rojo parpadeará cuando el depósito esté lleno.

Enciende y apaga la unidad

Seleccione el modo operativo entre

FRÍO SECO VENTILADOR CALOR

BOTÓN VELOCIDAD DEL VENTILADOR

Seleccione la velocidad del ventilador entreALTA MEDIA o BAJA

INDICADOR DE VELOCIDAD

DEL VENTILADOR DISPLAY DIGITAL

BOTÓN DE AJUSTE DE TEMPERATURA

INDICADOR ON/OFF DEL TEMPORIZADOR

BOTÓN ON/OFF DEL TEMPORIZADOR

Programar la función on/off del temporizador

INDICADOR FRÍO/SECO/VENTILADOR

El piloto verde se encenderá cuando se seleccione el modo.

INDICADOR LLENO DE AGUA

El piloto rojo parpadeará cuando el depósito esté lleno.

Enciende y apaga la unidad

Seleccione el modo operativo entre

FRÍO SECO VENTILADOR

BOTÓN VELOCIDAD DEL VENTILADOR

Seleccione la velocidad del ventilador entreALTA MEDIA o BAJA Tablero de mandos Tablero de mandos 07ManPORTATILDaitsuSpa 7/2/07 10:10 Página 4ESPAÑOL

Antes de encender la unidad

1- Seleccione un lugar adecuado y asegúrese de tener un acceso cómodo a una toma de corriente.

2- Instale una manguera de escape flexible y el sistema corredero para ventana ajustable tal como se ilustra.

Nota: El paso 2 sólo es necesario con el modo de refrigeración.

3- Enchufe la unidad a una toma de corriente de 220V-240V~50Hz conectada a tierra.

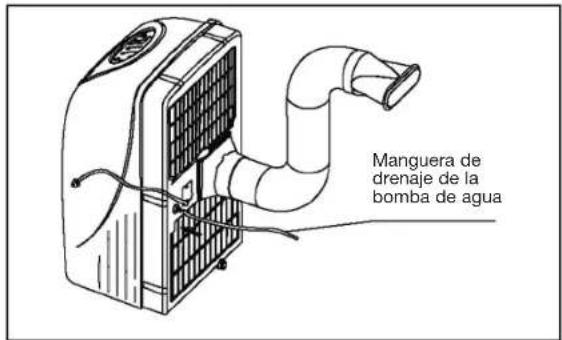

4- Asegúrese de que la manguera de drenaje de la bomba de agua se ha instalado correctamente.

5- Pulse el botón on/off para encender la unidad.

(1) Antes de usar Operaciones de deshumidificación y refrigeración: - El margen operativo para la deshumidificación es de 10ºC-30ºC, y el margen operativo para la refrigeración es de 17ºC-30ºC. - Si ha apagado las operaciones de refrigeración o deshumidificación y necesita volver a ponerlas en marcha poco después, espere aproximadamente tres minutos a que estas operaciones se reanuden. - Asegúrese de que la manguera de drenaje de la bomba de agua esta conectada correctamente con la unidad. Suministro eléctrico: - Inserte el enchufe a la toma de corriente. - No conecte el acondicionador de aire a una toma múltiple que esté siendo utilizada por otros electrodomésticos. - Asegúrese de que la corriente es 220V-240V~ 50Hz. INSTRUCCIONES DE USO DEL ACONDICIONADOR DE AIRE Manguera de drenaje de la bomba de agua 07ManPORTATILDaitsuSpa 7/2/07 10:10 Página 5ESPAÑOL

(2) Funcionamiento en modo refrigeración - Pulse el botón "MODE" varias veces hasta que el piloto indicador "FRÍO" se encienda. - Pulse los botones "TEMP SETTING" "M" o "N" para seleccionar la temperatura ambiente que desea. (17ºC-30ºC) - Pulse el botón "FAN SPEED" para seleccionar la velocidad del ventilador. (3) Deshumidificación - Pulse el botón "MODE" varias veces hasta que el piloto indicador "DRY" (seco) se enciende. - Pulse los botones "TEMP SETTING" "M" o "N" para seleccionar la temperatura ambiente que desea. (10ºC-30ºC) - El ventilador girará a una velocidad fija. - Cierre puertas y ventanas para conseguir el mejor efecto de la deshumidificación. - No coloque el conducto hacia la ventana. (4) Modo calefacción (los modos con sólo refrigeración no disponen de esta función) - Pulse el botón "MODE" varias veces hasta que el piloto indicador "HEAT" (calor) se enciende. - Pulse los botones "TEMP SETTING" "M" o "N" para seleccionar la temperatura ambiente deseada. (17ºC-30ºC) - Pulse el botón "FAN SPEED" para seleccionar la velocidad del ventilador. - No coloque el conducto hacia la ventana. (5) Modo ventilador - Pulse el botón "MODE" varias veces hasta que se enciende el piloto indicador "FAN ". - Pulse el botón "FAN SPEED" para elegir la velocidad del ventilador. - No coloque el conducto hacia la ventana. (6) Funcionamiento del temporizador Para programar el temporizador: - Pulse el botón "TIMER ON" cuando el acondicionador de aire esté apagado. Seleccione la hora a la que quiere que la unidad empiece a funcionar. - El tablero de mandos indicará "ON" - La hora de inicio se puede ajustar de 0.00 a 24. Para desconectar el temporizador: - Pulse el botón "TIMER OFF" cuando el acondicionador de aire esté encendido. Seleccione la hora a la que quiere que la uni- dad se apague. La ventana del tablero de mandos indicará "OFF". - La hora de desconexión se puede ajustar de 0.00 a 24. (7) Después del drenaje de la bomba - Conecte la manguera de drenaje de la bomba de agua a la unidad antes de su puesta en marcha. Cuando el nivel de agua del depósito de drenaje interno alcanza el nivel predeterminado, la bomba de agua se activará y drenará el agua condensada hacia fuera a través de la manguera de drenaje conectada. La elevación máxima de funcionamiento es de 3,5 m. (en estas circunstan- cias, acople el bloqueo de goma al orificio trasero para prevenir el drenaje continuo). (8) Drenaje continuo - Cuando tenga previsto no utilizar la unidad durante un largo período de tiempo, quite el bloqueo de goma del orificio trasero y acople una sección de la manguera de drenaje continuo al conector de la manguera de drenaje. Todo el agua del depósito de drenaje se drenará hacia el exterior a través de la manguera de drenaje. (De esta forma, la bomba de agua no está activada.) INSTRUCCIONES DE USO DEL ACONDICIONADOR DE AIRE 07ManPORTATILDaitsuSpa 7/2/07 10:10 Página 6ESPAÑOL

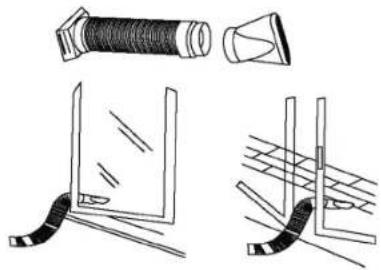

(1) Importante Instale el acondicionador de aire móvil en un lugar llano y espacioso en el quelas salidas de aire no puedan quedar tapadas. Debería dejarse un espacio libre mínimo de 30 cm desde una pared u otros obstáculos. Este aparato no se uti- lizará en el lavadero. El enchufe debe estar accesible una vez instalado el aparato. El cableado se efectuará de acuerdo con la normativa nacional. (2) Instrucciones de montaje del conducto Temporal

1- Acople un extremo del conducto a la salida de extracción de aire del acondi-

cionador de aire móvil: primero ajuste el lado izquierdo del conducto en el panel de extracción de aire y luego el lado derecho. Empuje hacia abajo y asegúrese de que está completamente fijo. (Véanse las figuras)

2- Acople el otro extremo del conducto al adaptador B.

3- Coloque el extremo del conducto en una ventana cercana.

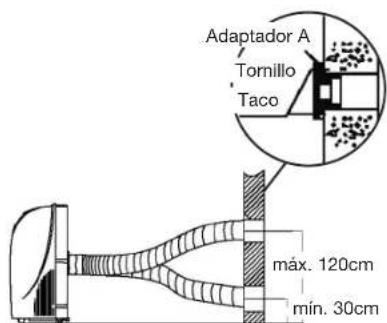

1- Acople un extremo del conducto a la salida de extracción de aire del acondi-

cionador. Según la dirección de la flecha, ajuste primero el lado izquierdo del conducto en el panel de extracción de aire y luego el lado derecho de dicho conducto. Empuje hacia abajo y asegúrese de que está completamente fijo.(Véanse las figuras)

2- Instale el adaptador A con 4 tornillos y toma de pared. Asegúrese de que está

completamente fijo. (Véanse las figuras)

3- Acople el otro extremo del conducto al adaptador A.

4- Tape el orificio con el tapón del adaptador cuando no se esté utilizando.

El conducto se puede comprimir o extender entre 500 mm y 2.000 mm, pero es recomendable utilizar la longitud mínima del conducto. INSTALACIÓN Salida de extracción de aireConducto30 cmmáx. 120cm mín. 30cm30 cmAdaptador ATornilloTacoNo a la curva del excedente el conducto (véase la figura) IMPORTANTE 07ManPORTATILDaitsuSpa 7/2/07 10:11 Página 7ESPAÑOL

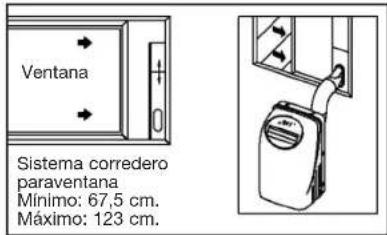

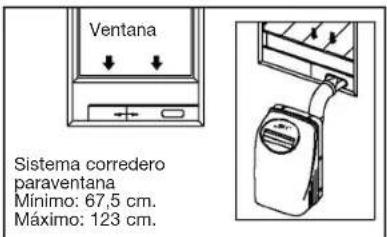

Instalación del sistema para ventana Su sistema para ventana está diseñado para ajustarse a la mayoría de aplicacio- nes verticales y horizontales estándar. No obstante, podría ser necesario improvi- sar/modificar algunos aspectos de los procedimientos de instalación para ciertas clases de ventana. Consulte la Fig. para aperturas de ventana mínima y máxima. Dispositivo de seguridad para el depósito de drenaje La unidad está equipada con un depósito de drenaje interno y dos mecanismos de conexión de seguridad óptima; uno se utiliza para el control del drenaje de la bomba de agua y el otro para controlar el nivel de agua dentro del depósito de dre- naje interno. Cuando el agua llega a un nivel predeterminado, el mecanismo de conexión de seguridad óptima se activa. El display digital indica P1 y el piloto indi- cador de lleno de agua se enciende. Traslade cuidadosamente la unidad al exte- rior, quite el bloqueo de goma del orificio de drenaje trasero y drene todo el agua. La unidad seguirá funcionando correctamente. INSTALACIÓN Ventana Sistema corredero paraventana Mínimo: 67,5 cm. Máximo: 123 cm. Sistema corredero paraventana Mínimo: 67,5 cm. Máximo: 123 cm. Ventana 07ManPORTATILDaitsuSpa 7/2/07 10:11 Página 8ESPAÑOL

Limpie el filtro de aire como mínimo una vez cada dos semanas para evitar un rendimiento inferior del ventilador debido al polvo. Extracción Extraiga la cubierta del filtro y luego extraiga el filtro de aire de la cubierta.

Limpieza Lave el filtro de aire sumergiéndolo suavemente en agua caliente (alrededor de 40º C) con un detergente neutro. Enjuague el filtro y séquelo en un lugar som- breado. Montaje Adjunte el filtro de aire a la cubierta del filtro usando los ganchos de sujeción que encontrará en la superficie interior de la cubierta. Vuelva a instalar la cubier- ta del filtro en la unidad. Carcasa de la unidad

Use un paño sin hilachos humedecido con detergente neutro para limpiar la carcasa de la unidad. Luego pásele un trapo seco limpio. MANTENIMIENTO

1- Asegúrese de desconectar la unidad antes de limpiarla.

2- No utilice gasolina, disolventes u otros productos químicos para limpiar la unidad.

3- No lave la unidad directamente debajo de un grifo o con una manguera. El contacto con la parte eléctrica puede ser peligroso.

4- Si el cable de alimentación está dañado, deberá repararlo el fabricante o su representante.

RESOLUCIÓN DE PROBLEMAS

Problemas La unidad no se enciende al pulsar el botón 1/0 No suficientemente frío Desconexión de la unidad en modo calefacción Ruidos o vibraciones Ruido de molino Posibles causas Posibles soluciones El indicador de lleno de agua parpadea; el depósito de drenaje está lleno. Vaciar el agua del depósito de drenaje. La temperatura ambiente es superior a la tem- peratura ajustada (modo calefacción). Reprogramar la temperatura. La temperatura ambiente es inferior a la tem- peratura ajustada (modo refrigeración). Reprogramar la temperatura. Las ventanas o puertas de la habitación no están cerradas. Asegurarse de que todas las puertas y venta- nas están cerradas. Hay fuentes de calor dentro de la habitación. Eliminar las fuentes de calor si es posible. El conducto de extracción de aire no está conectado o está bloqueado. Conectar el conducto y asegurarse de que funciona correctamente. La temperatura programada es demasiado alta. Disminuir la temperatura programada. El polvo bloquea el filtro de aire. Limpie el filtro de aire. Función automática de protección de recalen- tamiento. Cuando la temperatura de la salida de aire exceda los 70°C, el dispositivo se detendrá. Vuelva a encenderlo cuando la unidad se haya enfriado. El suelo no está nivelado o no es lo suficiente- mente plano. Situar la unidad sobre un suelo plano y nivela- do si es posible. El ruido procede del flujo del refrigerante que hay dentro del acondicionador de aire. Es normal. 07ManPORTATILDaitsuSpa 7/2/07 10:11 Página 10PORTUGUÊS
