Caractéristique	Détails
Type d'appareil	Climatiseur monobloc
Capacité de refroidissement	12 000 BTU/h
Énergie	Électrique
Classe énergétique	A
Niveau sonore	55 dB(A)
Dimensions (L x P x H)	700 x 400 x 300 mm
Poids	30 kg
Utilisation	Idéal pour les pièces jusqu'à 30 m²
Fonctionnalités supplémentaires	Déshumidification, mode veille
Entretien	Filtres lavables, nettoyage régulier recommandé
Sécurité	Protection contre la surchauffe, interrupteur de sécurité
Garantie	2 ans
Accessoires inclus	Tuyau d'évacuation, télécommande

FOIRE AUX QUESTIONS - ADP 12AM DAITSU

Le climatiseur DAITSU ADP 12AM ne s'allume pas. Que faire ?

Vérifiez que l'appareil est correctement branché sur une prise fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté. Si le problème persiste, contactez le service client.

Le climatiseur fait du bruit lorsque je l'utilise. Est-ce normal ?

Un certain niveau de bruit est normal lors du fonctionnement du climatiseur. Cependant, si le bruit est anormalement fort ou s'il y a des bruits de cliquetis, vérifiez que l'appareil est bien installé et qu'aucun objet ne bloque les ventilateurs.

Comment régler la température de mon DAITSU ADP 12AM ?

Utilisez la télécommande fournie pour régler la température. Appuyez sur le bouton 'Température' pour augmenter ou diminuer la température souhaitée.

Mon climatiseur ne refroidit pas correctement. Que dois-je faire ?

Vérifiez que les filtres à air ne sont pas encrassés et nettoyez-les si nécessaire. Assurez-vous également que les fenêtres et les portes sont fermées. Si le problème persiste, contactez un technicien.

Comment nettoyer les filtres à air du DAITSU ADP 12AM ?

Débranchez l'appareil avant de nettoyer. Retirez le panneau avant et sortez les filtres. Lavez-les à l'eau tiède savonneuse, rincez-les soigneusement et laissez-les sécher complètement avant de les remettre en place.

Le mode de chauffage ne fonctionne pas. Que faire ?

Assurez-vous que l'appareil est en mode chauffage. Si le problème persiste, vérifiez que la température extérieure n'est pas trop basse pour le fonctionnement du mode chauffage. Si nécessaire, contactez le service client.

Y a-t-il une fonction de minuterie sur le DAITSU ADP 12AM ?

Oui, le DAITSU ADP 12AM dispose d'une fonction de minuterie. Référez-vous au manuel d'utilisation pour savoir comment programmer la minuterie selon vos besoins.

Où puis-je trouver les pièces de rechange pour mon climatiseur ?

Les pièces de rechange peuvent être commandées auprès de votre revendeur local ou via le site web du fabricant. Assurez-vous de disposer du numéro de modèle pour faciliter la commande.

Que faire si l'unité extérieure fuit de l'eau ?

Une petite quantité d'eau peut s'écouler lors du fonctionnement normal, mais si l'écoulement est excessif, vérifiez que les tuyaux de drainage ne sont pas obstrués. Si le problème persiste, consultez un technicien.

Mon climatiseur dégage une odeur étrange. Que faire ?

Une odeur étrange peut indiquer que les filtres à air sont encrassés ou qu'il y a une accumulation de moisissure. Nettoyez les filtres et vérifiez l'unité. Si l'odeur persiste, contactez le service client.

MODE D'EMPLOI ADP 12AM DAITSU

Manual de'utilisation

Mode d'emploi

Instruction manual

Normes de sécurité 22
Éléments de l'unité 23
Accessoires 23
Panneau de commande du climatiseur 24
Instructions d'utilisation du climatiseur 25-26
Installation 27-28
Maintenance 29
Dépannage 30

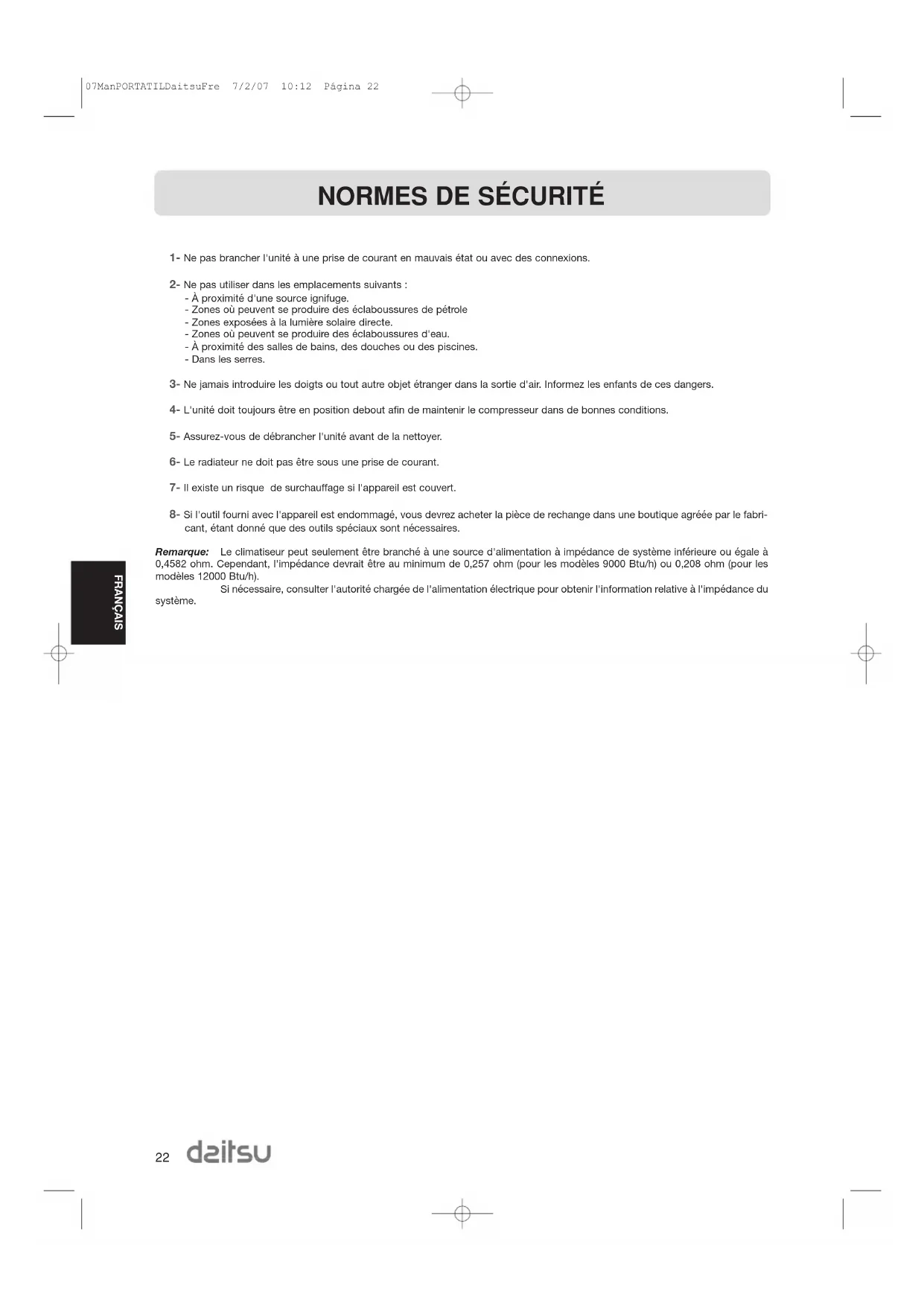

NORMES DE SECURITE

1- Ne pas brancher l'unité à une prise de courant en mauvais état ou avec des connexions.
2- Ne pas utiliser dans les emplacements suivants :

-Àproximé d'une source ignifuge.
-Zones ou peuvent se produire des eclaboussures de petrole
-Zones exposées à la lumière solaire directe.
-Zones ou peuvent se produire des eclaboussures d'eau.
- A proximé des salles de bains, des douches ou des piscines.
- Dans les serres.

3- Ne jamais introuuire les doigts ou tout autre objet étranger dans la sortie d'air. Informez les enfants de ces dangers.
4- L'unité doit toujours être en position debout afin de maintainir le comprisseur dans de bonnes conditions.
5-Assurez-vous de débrancher l'unité avant de la nettoyer.
6- Le radiateur ne doit pas etre sous une prise de courant.
7- Il existe un risque de surchauffage si l'appareil est couvert.
8-Si I'outil fourni avec I'appareil est endomagé, vous devrez acheter la pièce de rechange dans une boutique agreee par le fabri-cant, etant donne que des outils speciaux sont nécessaires.

Remarque: Le climatiseur peut seulement etre branché a une source d'alimentation a impedance de syste inférieure ou eale a 0,4582 ohm. Cependant, l'impedance devait etre au minimum de 0,257 ohm (pour les modes 9000 Btu/h) ou 0,208 ohm (pour les modules 12000 Btu/h).

Si nécessaire, consulter l'autorité chargée de l'alimentation électrique pour obtenir l'information relative à l'impédance du système.

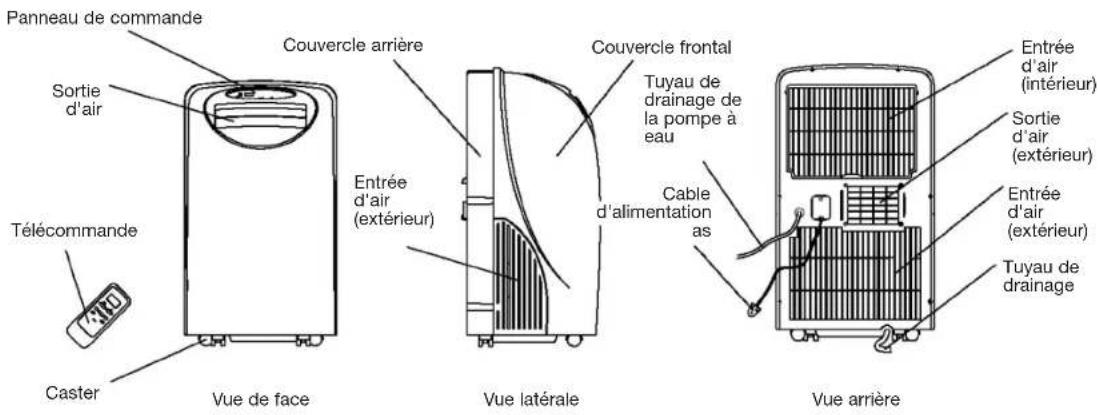

ÉléMENTS DE L'UNITÉ

ACCESSIONS

ÉLÉMENTS NOM DES ÉLÉMENTS QUANTITÉ
	Conduit 1
	Adaptateur A (pour montage permanent du conduit) 1
	Adaptateur B (pour montage permanent du conduit) 1
	Prise de mur 4
	Vis 4
	Piles alcalines 2
	Télécommande 1
	Tuyau de drainage de la pompe à eau 1

Vérifiez que tous les accessoires sont dans le paquet et suivez les instructions d'installation au moment de les utiliser.

PANNEAU DE COMMANDE DU CLIMATISEUR

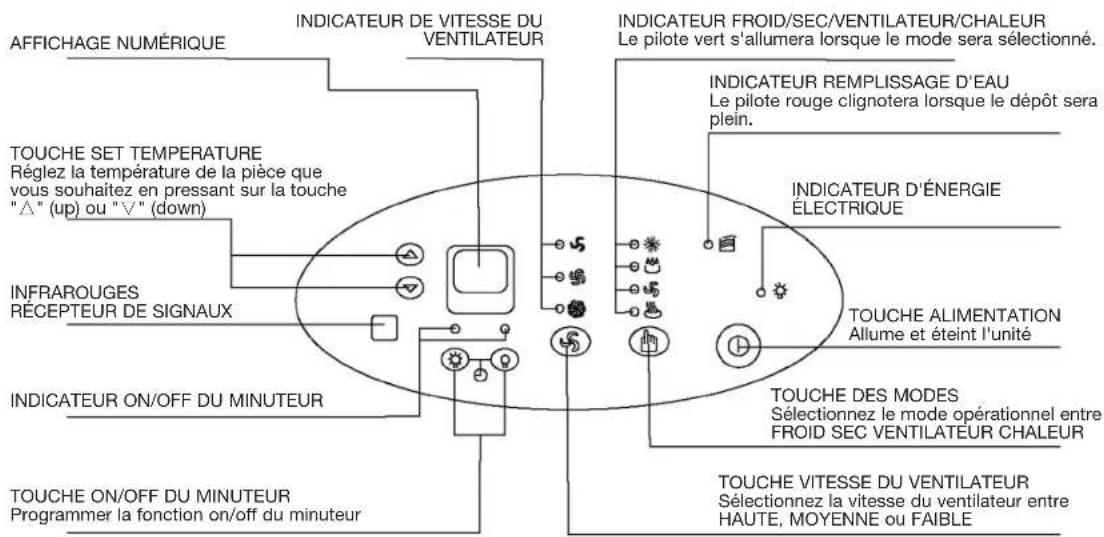

Chauffage & climatisation
Panneau de commande

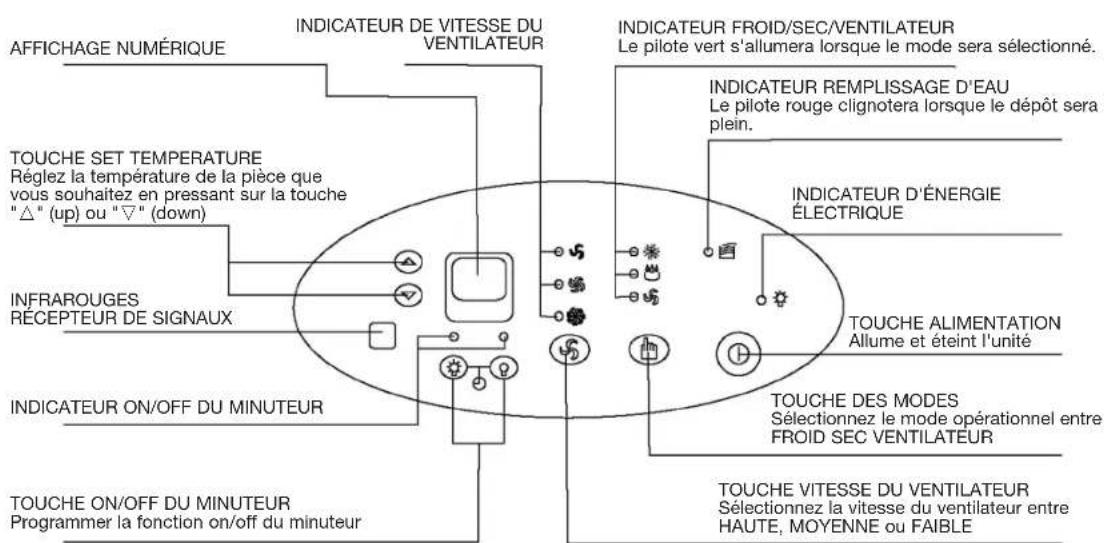

Uniquement modèle de réfrigération
Panneau de commande

INSTRUCTIONS D'UTILISATION DU CLIMATISEUR

Avant d'allumer l'unité

1- Selectionnez un lieu approprié et assurez-vous d'avoir un accès commode à une prise de courant.
2- Installez un tuyau d'échévement flexible et le système coulissant pour fenêtre ajustable comme l'illustré la figure.

Remarque: La phase 2 est uniquement nécessaire avec le mode de réfrigération.

3- Branchez l'unité à une prise de courant de 220V-240V-50Hz connectée à la terre.

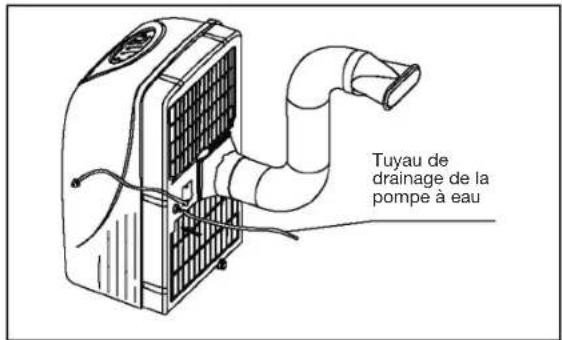

4- Assurez-vous que le tuyau de drainage de la pompe à eau soit correctement installé.
5- Pressez sur la touche on/off pour allumer l'unité.

(1) Avant l'utilisation

Opérations de déshumidification et de réfrigération:

• La marge opérationnelle pour la déshumidification est de 10^ - 30^ , et la marge opérationnelle pour la réfrigeration de 17^ - 30^ .

• Si vous avee eteint les operations de refrigeration ou de deshumidification et si you souhaitez les remetre peu après, atten-.
  dez trois minutes environ pour que ces operations se retablissent.

• Assurez-vous que le tuyau de drainage de la pompe à eau est correctement branché à l'unité.

Alimentation electrique:
- Insérez la fiche dans la prise de courant.
- Ne branchez pas le climatiseur a une prise de courant multiple qui est eqalement utilise par d'autres appareils menagers.
- Assurez-vous que le courant est de 220V-240V-50Hz.

INSTRUCTIONS D'UTILISATION DU CLIMATISEUR

(2) Mode climatisation

• Pressez plusieurs fois sur la touche "MODE" jusqu'à ce que le pilote indicateur "FROID" s'allume.
• Pressez sur les touches "TEMP SETTING" "▲" ou "▼" pour sélectionner la température que vous souhaitez. (17°C-30°C)
• Pressez sur la touche "FAN SPEED" pour selectionner la vitesse du ventilateur.

(3) Deshumidification

• Pressez plusieurs fois sur la touche "MODE" jusqu'à ce que le pilote indicateur "DRY" (sec) s'allume.
• Pressez sur les touches "TEMP SETTING" "▲" ou "▼" pour selectionner la température que vous souhaitez. (10°C-30°C)
• Le ventilateur tournera à une vitesse fixe.
• Fermez les portes et les fenêtres pour obtenir un meilleur résultat de la déshumidification.
• Ne placez pas le conduit vers la fenetre.

(4) Mode chauffage (seuls les modes avec réfrigeration disponible de cette fonction)

• Pressez plusieurs fois sur la touche "MODE" jusqu'à ce que le pilote indicateur "HEAT" (chaleur) s'allume.
• Pressez sur les touches "TEMP SETTING" "▲" ou "▼" pour selectionner la température que vous souhaitez. (17°C-30°C)

• Pressez sur la touche "FAN SPEED" pour selectionner la vitesse du ventilateur.

• Ne placez pas le conduit vers la fenetre.

(5) Mode ventilateur

• Pressez plusieurs fois sur la touche "MODE" jusqu'à ce que le pilote indicateur "FAN" s'allume.
• Pressez sur la touche "FAN SPEED" pour selectionner la vitesse du ventilateur.
• Ne placez pas le conduit vers la fenetre.

(6) Fonctionnement du timer

Pour programme le minuteur
- Pressez sur la touche "TIMER ON" si le climatiseur est eteint. Selectionnee l'heure de mise en fonctionnement de I'unité.
- Le panneau de commandes indiquera "ON"
-L'heure de commencement peut etre reglee de 00h00 a 24h00.

Pour débrancher le minuteur:

• Pressez sur la touche "TIMER OFF" si le climatiseur est allumé. Sélectionnez l'heure de mise en arrêt de l'unité. La fenêtre du panneau de commandes indiquera "OFF".
  -L'heure de déconnexion peut'être régée de 00h00 à 24h00.

(7) ÀpRES le drainage de la pompe à eau.

• Branchez le tuyau de drainage de la pompe à eau à l'unité avant sa mise en marche. Lorsque le niveau de l'eau du dépôt de drainage atteint le niveau prédéterminé, la pompe à eau s'activera et drainera l'eau condensée par le tuyau de drainage branche. L'élevation maximal de fonctionnement est de 3,5 m. (dans ces circonstances, assembléz le blocage en caoutchou à l'orifice arrêté pour prévenir le drainage continu).

(8) Drainage continu

Si you n'envisagez pas d'utiliser I'unité pendant une longue période, retirez le blocage en caoutchouc de l'orifice arriere et assemblez une section du tuyau de drainage continu au connecteur du tuyau de drainage. Tout e'au du dépôt de drainage sera drainage vers le tueu de drainage. (Ainsi, la pompe a eau sera activée).

INSTALLATION

(1) Important

Installez le climatisationur portable dans un lieu plat et spacieux dans lequel les sorties d'air ne peuvent ettre obturées. Vousdez虑 laissiez un espace libre minimum de 30 cm depuis un mur ou d'autres obstacles. Cet appeareil ne doit pas etre utilise dans la buanderie.

La fiche doit être accessible après installation de l'appareil.

Le câblage doit être réalisé conformément aux normes nationales en vigueur.

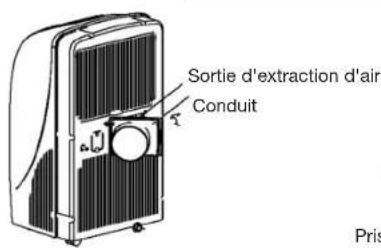

(2) Instructions de montage du conduit

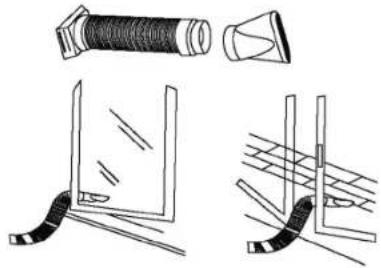

Provisoire

1- Assemblez une extrémité du conduit à la sortie d'extraction d'air du climatiseur portable : d'abord, réglez le côte gauche du conduit dans le panneau d'extraction d'air, puis le côte droit de ce conduit. Poussez vers le bas et assurez-vous qu'il est complètement fixe. (Voir les illustrations)
2- Assemblez l'autre extrémité du conduit à l'adaptateur B.
3- Placez l'extrémité de la conduite dans une fenêtre proche.

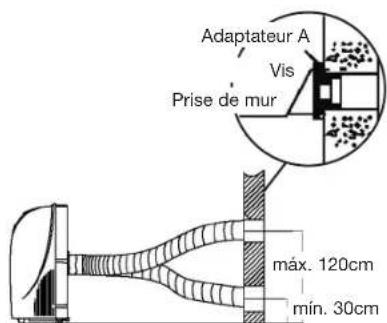

Permanente

1- Assemblez une extrémité du conduit à la sortie d'extraction d'air du climatiseur portable. Selon le sens de la flèche, réglez d'abord le côte gauche du conduit dans le panneau d'extraction d'air, puis le côte droit de ce conduit. Poussez vers le bas et assurez-vous qu'il est complètement fixe. (Voir les illustrations)
2- Installéz l'adaptateur A avec 4 vis et prise murale. Assurez-vous que cela soit bien fixé. (Voir les illustrations)
3- Assemblez l'autre extrémité du conduit à l'adaptateur A.
4-Fermez l'orifice avec le bouchon si I'appareil n'est pas utilise.
- Le conduit peut être réduit ou allongé entre 500 mm et 2000 mm, mais il est recommandé d'utiliser la longueur minimale du conduit.

INSTALLATION

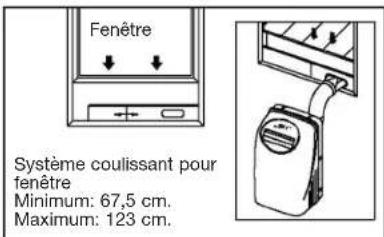

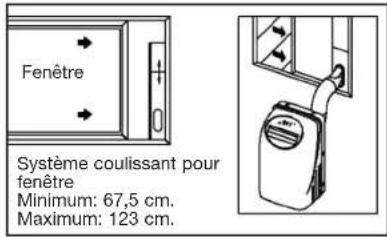

Installation du système pour la fenetre

Ce système pour fenêtre est concu pour s'adapter à la plupart des applications verticales y horizontales standards. Cependant, il pourrait être nécessaire d'improviser/modifier certains aspects des procédures d'installation pour certains types de fenêtes.

Se reporter au schémes pour ouvertures de fenêtre minimum et maximum.

Dispositif de sécurité pour le dépôt de drainage

L'unité est munie d'un dépôt de drainage interne et de deux mécanismes de connexion de sécurité optimale; l'un est utilisé pour le contrôle du drainage de la pompé à eau et l'autre pour contrôle le niveau d'eau dans le dépôt de drainage interne. Lorsque l'eau attaient un niveau prédéterminé, le mecanisme de connexion de sécurité optimale est activé. L'affichage numérique indique P1 et le pilote indicateur de remplissage de l'eau s'allume. Transportez prudemment l'unité vers l'exterieur, retirez le blocage en cautchouc de l'orifice de drainage arrière et drainage toute l'eau. L'unité continuae de fonctionner correctement.

MAINTENANCE

IMPORTANT

1- Veillez à débrancher l'unité avant de la nettoyer.
2- Ne pas utiliser d'essence, de dissolvants ou tout autre produit chimique pour nettoyer l'unité.
3- Ne pas laver directement I'unité sous un robinet ou a I'aide d'un tuyau. Le contact avec la partie electrique peut etre dangereux.
4-Si le cable d'alimentation est endommagé, le fabricant ou son représentant devront le réparer.

Filtre à air

Nettoyez le filtré à air toutes les deux semaines pour éviter un rendement inférieur du ventilateur en raison de la poussière.

- Extraction

Retirez le couvercle du filtré puis extrayez le filtré à air du couvercle.

Nettoyage

Lavez le filtré à air en l'immergeant doucement dans de l'eau chaude (environ à 40^ C) avec un détergent neutre. Rincez le filtré et séchez-le à l'ombre.

Montage

Placez le filtré à air au couvercle en utilisant les crochets de fixation qui se trouvent sur la surface interieure du couvercle. Replacez le couvercle du filtré dans l'unité.

Carcasse de l'unité

• Utilisez un chiffon sans peluches imbibé de détergent neutre pour nettoyer la carcasse de l'unité. Ensuite passée un chiffon sec propre.

DéPANNAGE

Problèmes	Causes évientuelles Solutions	éventuelles
L'unité ne saillume pas en pressant sur la touche 1/0	L'indicateur de replissage d'eau clignote ; le dépôt de drainage est plein.	Videz l'eau du dépôt de drainage.
	La température ambiente est supérieure à la température régée (mode chauffage).	Reprogrammer la température.
	La température ambiente est inférieure à la température régée (mode réfrigération).	Reprogrammer la température.
Insuffisamment froid	Les portes ou les fenètres de la pièce ne sont pas fermées.	Assurez-vous que toutes les portes et les fenètres de la pièce sont fermées.
	Il y a des sources de chaleur dans la pièce.	Éliminez si possible les sources de chaleur.
	Le conduit d'extraction d'air n'est pas branché ou est bloqué.	Branchez le conduit et assurez-vous qu'il fonctionne correctement.
	La température programmée est trop élevé.	Diminuer la température programmée.
	La poussière bloque le filtre à air.	Nettoyer le filtre à air.
Débranchement de l'unité en mode chauffage	Fonction automatique de protection de rechauffage. Lorsque la température de laASFerte d'air dépasse les 70°C, le dispositif s'arrête.	Rallumez-le si l'unité s'est refroidie.
Bruits ou vibrations	Le sol n'est pas nivélé ou n'est pas suffisamment plat.	Placez si possible l'unité sur un sol plat et nivélé.
Bruit de moulin	Le bruit provient du flux du réfrigérant qui se trouve dans le climatiseur.	C'est normal.
