MANUAL DE USUARIO JACCO SUPRA

- Une consommation de bois excessive : celle-ci peut être multipliée par 3 par rapport à un appareil fonctionnant avec un tirage de 12 Pa.

- Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu.

- La détérioration rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).

- L'annulation de la garantie.

Pour éviter tous ces problèmes, il n'y a qu'une solution !

Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui installer un régulateur de tirage ou un adaptateur sur le conduit de raccordement de l'appareil.

i est supérieur à 20 Pa,

L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (des jeunes enfants particulièrement).

Avant d'accéder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension.

Cet appareil doit être installé conformément aux spécifications des normes (2) en vigueur. L'installation par un professionnel qualifié est recommandée.

La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions

Sont spécialement interdits

L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximités immédiate de l'appareil.

L'utilisation de tout combustible autre que le bois naturel et le lignite.

Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant.

Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.

Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région.

Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite

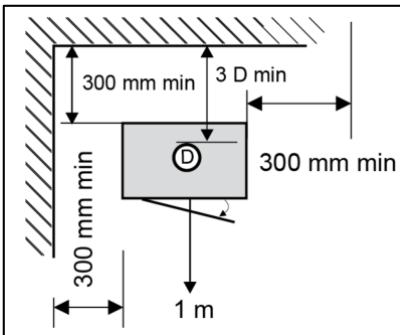

Respecter les distances de sécurité indiquées entre le mur et les côtés ou l'arrière de l'appareil. Si la paroi est incombustible, la distance de sécurité ne s'applique pas. Quelle que soit l'orientation du poële, une distance de 2 m doit séparer la vitre du mur ou de toute matière inflammable.

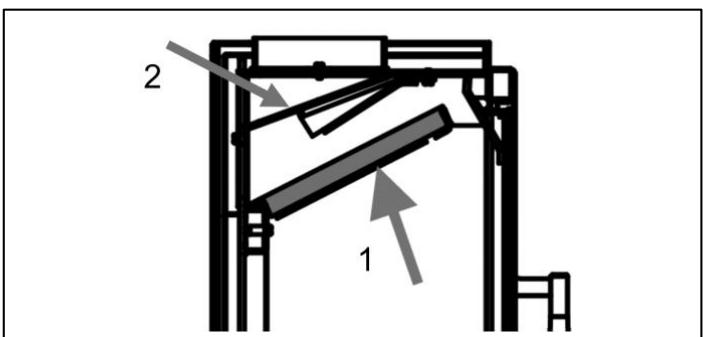

INSTALLATION DU DÉFLECTEUR Elément important des performances de l'appareil, le déflecteur de fumées en vermiculite facilite la récupération des suies lors du ramonage. À la livraison, le déflecteur est monté dans l'appareil Avant la mise en service du poêle à bois, monter et démonter le déflecteur à plusieurs reprises, pour se familiariser avec cette manipulation.

Pour le démontage du déflecteur des fumées ( pièce 1) :

- soulever la partie avant et avancer vers l'avant de l'appareil le déflecteur des fumées

- Abaisser la partie arrière du déflecteur des fumées

- Sortir le déflecteur par la porte

Pour le remontage procéder dans le sens inverse

Lors du ramonage enlever le déflecteur des fumées vermiculite (

Pièce 1) et déviser le déflecteur des fumées ( Pièce 2). Aprés ramonage et nettoyage de l'appareil remonter dans le sens inverse

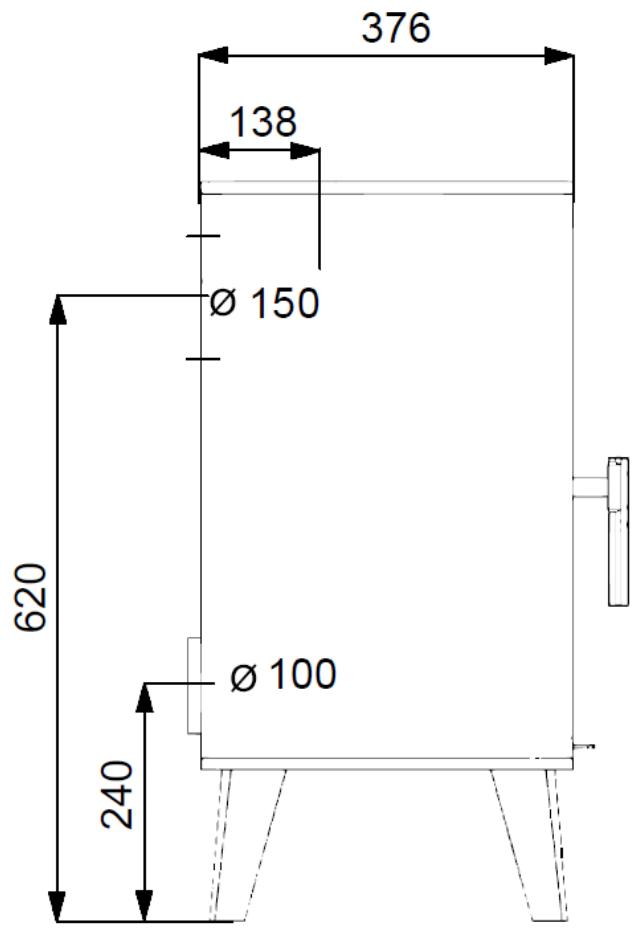

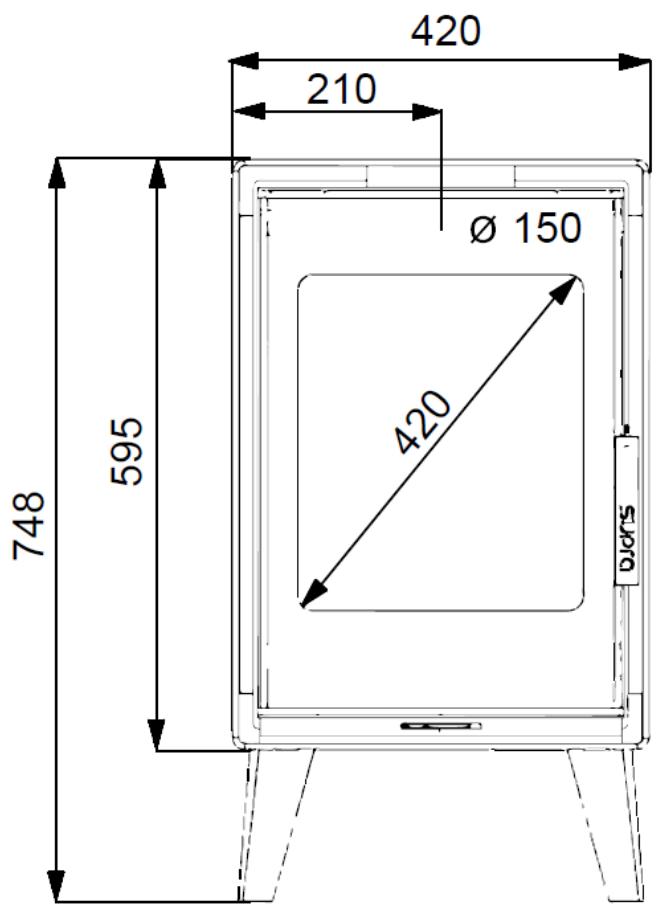

INVERSION DU RACCORDEMENT A la livraison, la buse @ 150 est fixée au-dessus du poêle. En fonction du type de conduit existant, la buse peut également être installée à l'arrière de l'appareil.

Pour inverser la buse procéder de la manière suivante :

- Deviser les 2 vis de la buse de sortie des fumées

- Dégrafer la tôle se situant à l'arrière de l'appareil

- Deviser le tampon arrière

- Viser à l'arrière de l'appareil la buse de sortie des fumées

- Revisser sur le dessus de l'appareil le tampon

RACCORDEMENT DU CONDUIT DE FUMÉES Traiter avec vigilance et attention ce point de l'installation conformément au DTU 24.1. Le raccordement de cet appareil sur un conduit collectif est interdit. Si le conduit existe : le faire ramoner mécaniquement (hérisson), - faire vérifier sa classification, son état (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent. Si le conduit n'est pas compatible (ancien, fissuré, fortement encrassé) : - adressez- vous à un spécialiste pour sa remise en état suivant les réglementations en vigueur.

1) En direct à travers le mur.

2) Par un conduit débouchant dans le vide sanitaire; la section de la grille d'aération du vide sanitaire (en cm?) doit être égale à 5 fois la surface du vide sanitaire (en m°?).

3) Par un conduit enterré (1 coude de 90° max).

L Max avec conduit 9 80 mm 6m

- Pour éviter tout risque de brûlure, ne pas toucher l'appareil [et utiliser le gant pour manipuler les commandes.

- Le rayonnement calorifique au travers de la vit

[l'éloignement de toute matière pouvant être dé (chaleur (mobilier, papier peint, boiseries, …). Une de 2 m évitera tout risque.

Allure ralentie à gauche

Ouverture-fermeture de la porte :

- lorsque l'appareil est froid, directement à main nue,

- lorsque l'appareil est chaud, avec un gant isolant.

PREMIER ALLUMAGE Enlever les étiquettes autocollantes (sauf signalétique), les

éventuels cartons de blocage et s'assurer qu'il ne reste rien dans le cendrier.

Commencer par un feu léger puis, par paliers, augmenter la charge. Cette mise en température progressive permet la dilatation lente des matériaux et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la peinture de présentation, s'estompera avec le temps. Procéder ainsi pendant quelques jours avant utilisation normale. Ouvrir les fenêtres pendant les premières mises en température.

Au cours de la première chauffe, vérifier la dépression conformément au tableau des caractéristiques.

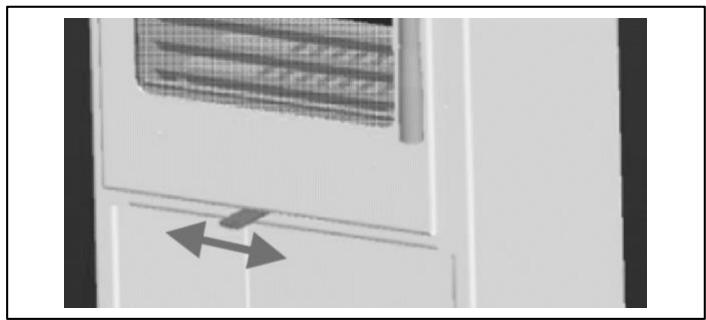

- Positionnez la commande d'air de combustion en positon

"Allumage" se référer au chapitre organes de manoeuvre

- Placez 2 büches sur la grille de sole.

- Placez du bois d'allumage en forme de tour sur les buches.

- Mettre 1 ou 2 allumes feu sur le bois d'allumage et allumer les allumes feu.

Pour allez plus loin, vous pouvez consultez la video Supra sur youtube à l'adresse :

https://www.youtube.com/watch? v=ebOr4vMj2] o

IATTENTION ! Ne jamais utiliser d'essence, d'alcool ni de (fioul... Disposer les bûches vers le fond de l'appareil, pour éviter les chutes de braises.

ALLURE RALENTIE Régler les commandes conformément au tableau (*). Ne pas faire fonctionner l'appareil à allure ralentie pendant de longues périodes. La température des fumées n'est pas suffisante et celles-ci ne sont pas évacuées avant leur condensation dans le conduit. L'encrassement du conduit et de l'appareil (parois: vitres) est ainsi plus important.

Avertir les pompiers.

(hérisson). Conserver les documents justificatifs du ramonage renseignés par l'entreprise ayant effectué les travaux de ramonage.

ENTRETIEN ANNUEL Après chaque saison de chauffe, effectuer un nettoyage complet du poële et vérifier le bon fonctionnement des parties mobiles de l'appareil. Vérifier l'état des joints et des pièces en contact avec la flamme.

- La anulaciôn de la garantia.

iPara evitar estos problemas solo hay una solucién!

Haga que un profesional examine el tiro de la chimenea (con el aparato en funcionamiento) y, en caso de ser superior a 20 Pa, instale un regulador de tiro o un adaptador en el conducto de conexiôn del aparato.

Rendimiento en à la izquierda ralenti

Para encender su aparato, preferiblemente utilice el método de encendido anterior. Esta técnica de encendido permite calentar el tubo de salida de humos y asi eliminar los tapones (depresién) que pueden formarse cuando hace mal tiempo o frio, y evitar el reflujo hacia la sala durante el encendido.

Proceda del siguiente modo:

- Coloque la leña en forma de torre sobre los troncos

- Coloque 1 o 2 pastillas de encendido sobre la leña y enciéndalas.
