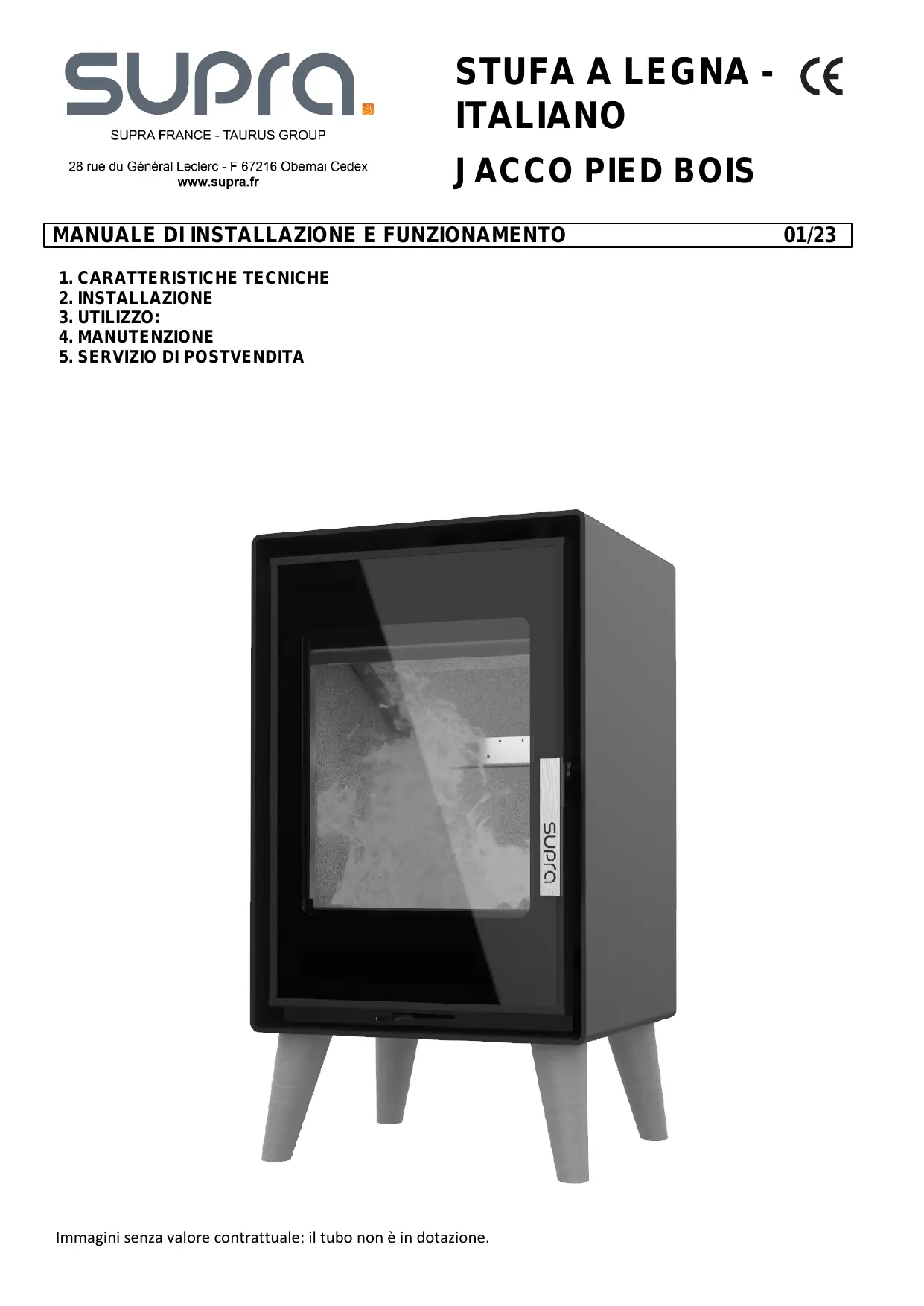

MANUALE UTENTE JACCO SUPRA

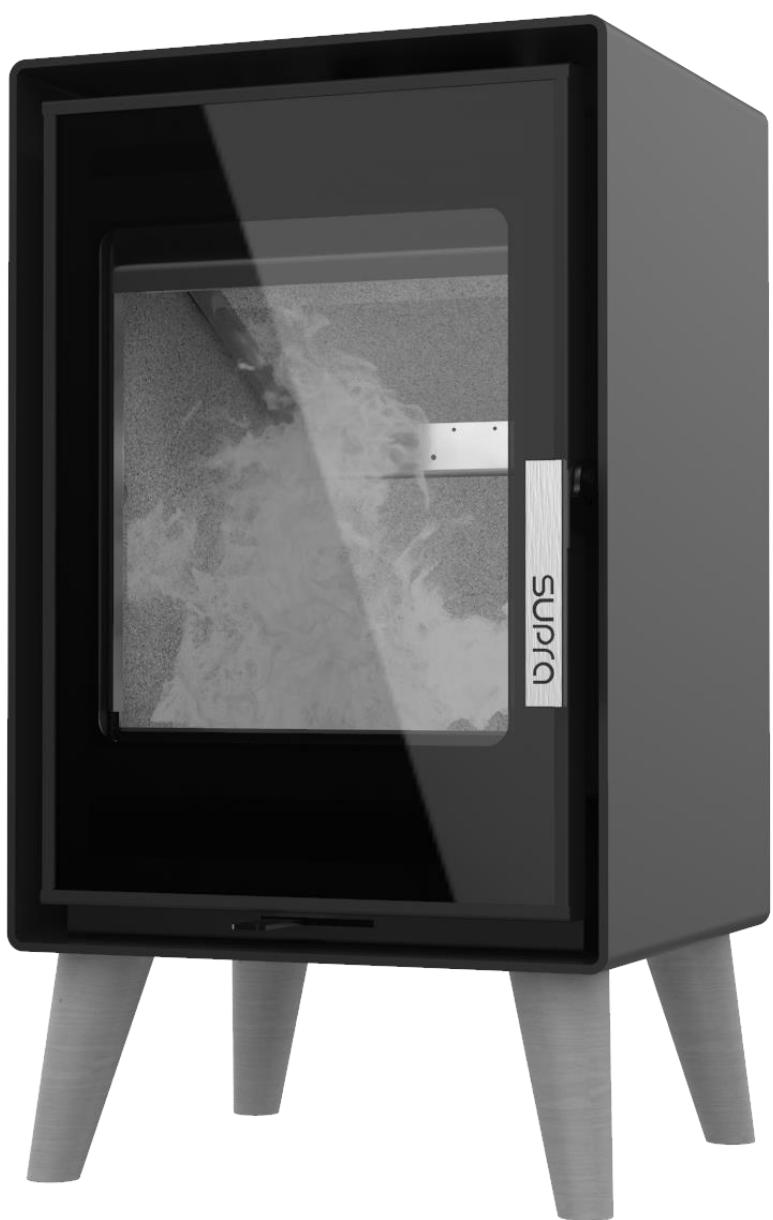

Immagini senza valore contrattuale: il tubo non è in dotazione.

- IMPORTANTE- Ha appena acquistato una stufa a legna della nostra gamma. Ci congratuliamo per la sua scelta. Questo apparecchio è stato progettato accuratamente. Per sfruttare tutti i vantaggi previsti, le consigliamo di rivolgersi a uno dei nostri specialisti, che eseguirà l'installazione conformemente alle buone prassi e garantirà le migliori condizioni di funzionamento e sicurezza, assumendosi la completa responsabilità dell'installazione finale. Previamente alla prima accensione, legga attentamente questo manuale d’installazione e funzionamento. Conservi il manuale e là garanzia (nella quale sono indicati modello e n. di serie). Il rispetto delle istruzioni spiegate in questi document è esclusiva responsabilità della persona che esegua i lavori e l'installazione.

- IMPORTANTI INFORMAZIONI DI MONTAGGIO -

Il suo camino “tira bene”, ma Lei non conosce il valore della depressionel La depressione o tiraggio di un condotto si misura in Pascal (Pa). Gli insert, i focolari e le stufe sono stati progettati, ottimizzati e fabbricati conformemente alle norme NF EN 13229 (0 NF EN 13240), per funzionare mediante collegamento a un camino con una depressione di 12 Pa. Frequentemente {più di un prodotto su due), il tiraggio è troppo elevato (superiore a 20 Pa), giacché il camino è troppo alto o rivestito. In tale caso, gli apparecchi funzionano in condizioni anormali, che possono causare: - Un consumo eccessivo di legna: puù essere triplicato, rispetto ad un apparecchio con un tiraggio pari a 12 Pa. - Un fuoco “non duraturo”: brucia molto più rapidamente e riscalda pochissimo. - Un deterioramento veloce e inevitabile dell’apparecchio (crepe nelle piastre di ghisa o nei refrattari) - L’annullamento della garanzia. Per evitare questi problemi esiste una sola soluzione! Far verificare il tiraggio del camino da un professionista (quando l’apparecchio à in funzione) e, se dovesse essere superiore a stallare un regolatore di tiraggio o un adattatore nel condotto di collegamento all’apparecchio.

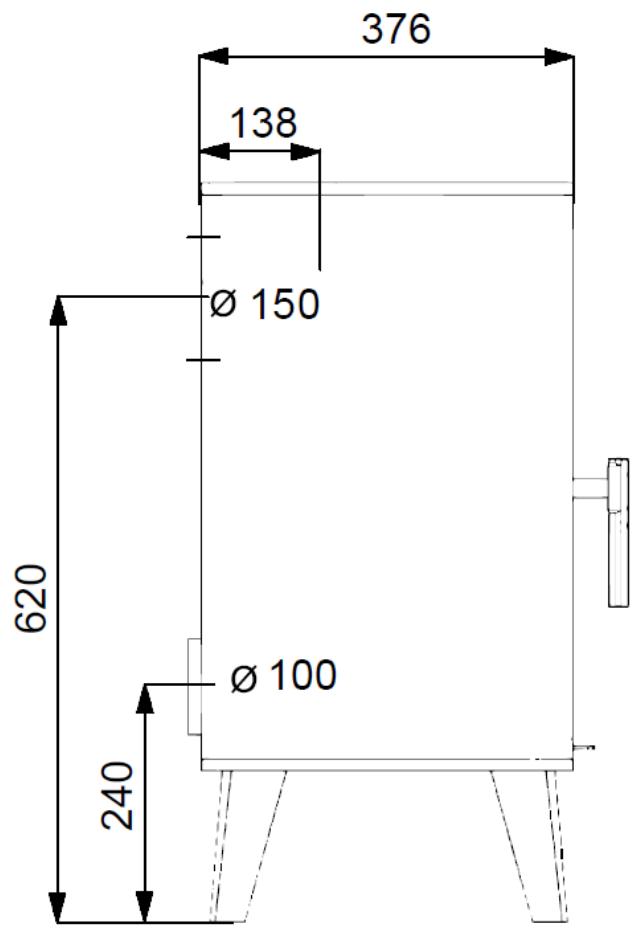

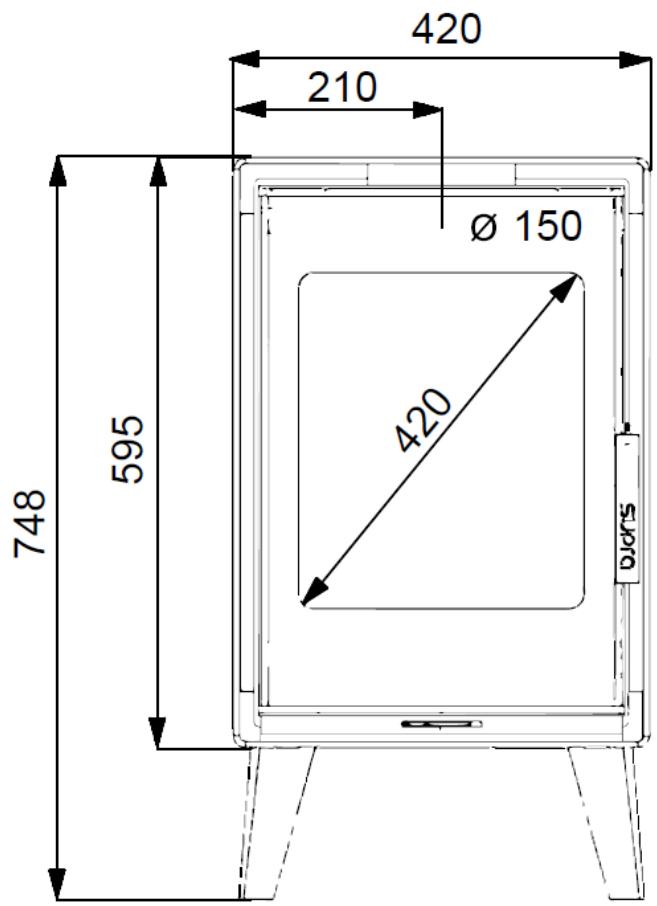

1. CARATTERISTICHE TECNICHE

(1) Potenza nominale in funzionamento con la porta chiusa, combustibile di legna o lignite; in base alle prove realizzate, conformemente alla normativa EN 13240. (2) DTU 24.1, riguardante il condotto per i fumi; DTU 24.2, riguardante i camini dotati di stufa chiusa; NF EN13240, riguardante le stufe a STUFA ORIENTABILE

Categoria della stufa intermittente Potenza termica nominale (1) 4,8 kW Funzionamento Solo con porta chiusa Tipo di collegamento Orizzontale o verticale Temperatura media dei fumi 285 °C Rendimento 77,6 % Rendimento stagionale 67,6% Concentrazione di CO (13% O2) 0,07 % Concentrazione di CO2 (13% O2) 9,91 % Concentrazione di polvere (13% O2) 26 mg/Nm° cov 45 mg/Nm° NOX 121 mg/Nm°? Combustibi Legna Dimensioni del legname 25cm Carico nominale per ora, circa 1,373 kg Intervallo di carica 1,3 ora Combustibili vietati Tutti i rimanenti, compreso carbone e suoi derivati Portata massica dei fumi, circa 4,7 gis Diametro nominale di uscita dei fumi 150 mm Caratteristiche del condotto per i fumi Dimensioni minime della rifinitura del camino 20 x 20 cm © min rivestito o condotto metallico isolato 150 mm Altezza minima del condotto al di sopra 4m dell’apparecchio Ventilazione del locale 1,2 dm? Depressione (10 Pa =1 mm CE) Rendimento nominale 12Pa+2Pa Rendimento al minimo (min. ammissibile) 6Pa+1Pa Max. ammissibile 20 Targhetta delle caratteristiche Sul retro dell'apparecchio Accessori in dotazione Guanto isolante Opzione disponibile combustible solido. (Disponibile in AFNOR).

- AVVERTIMENTI- Questo apparecchio è stato progettato per bruciare legna, non deve essere utilizzato come inceneritore né per bruciare combustibili liquidi, carbone o derivati. Al momento di installare e utilizzare la stufa, rispettare le normative locali e nazionali, nonché quelle europee (2) Quando è in funzionamento, la stufa si riscalda, soprattutto il vetro. Rimane calda per molto tempo, sebbene le flamme non siano più visibili. Prendere le dovute precauzioni per evitare qualsiasi contatto con la stufa (evitare che i bambini vi si avvicinino). Prima di accedere ai dispositivi di collegamento elettrico, si devono scollegare i circuiti elettrici Questo apparecchio deve essere installato ai sensi delle specifiche indicate dalle normative applicabili (2). Si raccomanda di far eseguire l'installazione da un professionista qualificato. Seguire scrupolosamente le indicazioni di questo manuale. Riporre questo manuale in un luogo sicuro. La responsabilità del produttore si limita alla fornitura dell'apparecchio. ll produttore non assume responsabilità in caso di inadempimento di queste istruzioni. Ë vietato soprattutto: Posizionare materiali che possano essere danneggiati o alterati dal calore (mobili, carta da parati, carpenteria, ecc.) nei pressi dell'apparecchio L'installazione di qualsiasi tipo di recuperatore di calore L'utilizzo di qualsiasi tipo di combustibile che non sia legna naturale o lignite. Qualsiasi modifica dell'apparecchio o dell'impianto non prevista dal produttore, cosa che lo solleverebbe dalle sue responsabilità e annullerebbe la garanzia. Utilizzare esclusivamente i pezzi di ricambio raccomandati dal produttore. L'inadempimento delle istruzioni riportate in questi documenti sarà completa responsabilità della persona che esegua i lavori e l'installazione. Le installazioni in luoghi pubblici sono regolate dalla normativa sanitaria municipale, depositata presso la propria regione Il produttore si riserva il diritto di modificare, senza previo avviso, la presentazione e le dimensioni dei suoi modelli, nonché il loro montaggio, se necessario. Gli schemi e i testi che appaiono in questo documento sono proprietà esclusiva del produttore e non possono essere riprodotti senza la sua autorizzazione per iscritto.

DEFINIZIONE Stufa a legna progettata per essere installata vicino a una parete e che pud essere spostata senza dover eseguire lavori aggiuntivi. Il collegamento al condotto per i fumi si esegue tramite tubi di lamiera smaltata o acciaio inossidabile, conformemente alla normativa NFD 35-302. Il collegamento è a un singolo condotto per i fumi.

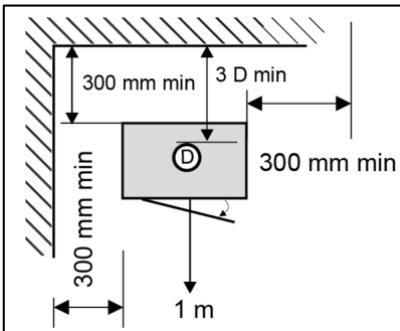

DISTANZE DI SICUREZZA

Rispettare le distanze di sicurezza tra la parete e i lati o la parte posteriore dell'apparecchio, indicate in questo documento. Se la parete à ignifuga, non si applica la distanza di sicurezza. Indipendentemente dall'orientamento della stufa, si deve rispettare una distanza di 2 m tra il vetro e la parete o qualsiasi materiale infiammabile. K NS 300 mm min | 3 D min £ © | 300 mm min Ê 2

PREPARAZIONE DELLA STUFA

Disimballare l'apparecchio: rimuovere le viti che lo fissano al pallet. Installare la stufa su un pavimento con una capacità di carico adeguata. Se il pavimento non pud sopportare il carico, si devono prendere delle misure alternative (ad esempio, installare una piastra per la distribuzione del carico). Situare la stufa nella sua posizione definitiva e livellarla. Si raccomanda di collocare un rivestimento nella zona di carica, ad esempio delle piastrelle, che semplifichino la manutenzione.

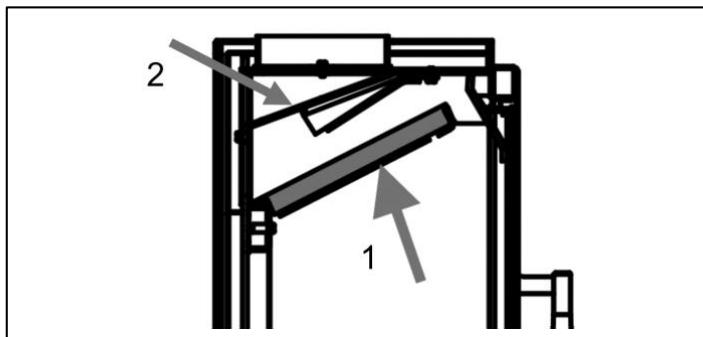

MONTAGGIO DEL DEFLETTORE

Il deflettore dei fumi di vermiculite à un elemento importante per il rendimento dell’apparecchio e semplifica lo smaltimento della fuliggine quando si spazza. Il deflettore deve essere installato al momento della consegna dell'apparecchio. Prima di accendere la stufa a legna, si deve installare e rimuovere il pannello deflettore varie volte, al fine di familiarizzarsi con il suo funzionamento Smontaggio del deflettore dei fumi (elemento 1) - Alzare la parte anteriore del deflettore dei fumi e farla scorrere in avanti. - Abbassare la parete posteriore del deflettore. Estrarre il deflettore attraverso la porta. Per rimontarli, procedere a ritroso. Per la pulizia della fuliggine, rimuovere il deflettore di vermiculite (elemento 1) e svitare il deflettore dei fumi (elemento 2). Per rimontare l'apparecchio dopo aver eliminato la fuliggine e averlo pulito, procedere a ritroso.

INVERSIONE DELLE GIUNTURE

Al momento della consegna, la bocchetta da G 150 si posiziona sopra la stufa. In base al tipo di condotto per i fumi, la bocchetta pud essere installata nella parte posteriore dell’apparecchio. Per invertire la bocchetta, procedere come segue: - Allentare le due viti della bocchetta di uscita dei fumi. - Rilasciare i clip della piastra, sita nella parte posteriore dell'apparecchio. - Allentare il finecorsa posteriore - Awvitare la bocchetta di uscita dei fumi nella parte posteriore dell'apparecchio - Awvitare nuovamente il finecorsa nella parte superiore dell'apparecchio

COLLEGAMENTO DEL CONDOTTO PER 1 FUMI

Trattare questo punto del'installazione con cura e attenzione, ai sensi del DTU 24.1. Ë vietato collegare questo apparecchio a un camino comunitario. Se esiste già un condotto: farlo pulire (spazzola spazzacamino), far verificare la sua classificazione e il suo stato (stabilità, tenuta, compatibilità dei materiali, sezione, ecc.) da un fumista competente. Se il condotto dei fumi non è compatibile (vecchio, crepato, molto ostruito): - rivolgersi a uno specialista, affinché lo ripari conformemente alla normativa vigente.

TUBI DI COLLEGAMENTO

Utilizzare tubi in acciaio inossidabile T450, smaltati, o di acciaio inossidabile 316 (disponibili presso il proprio distributore), senza accorciarli. Il collegamento al condotto dei fumi deve trovarsi nella stanza in cui si debba installare l'apparecchio. Facilitare l'accesso per togliere la fuliggine e pulire il condotto dei fumi. Il tubo non deve sporgere dal condotto dei fumi e i collegamenti devono essere smontabili e à tenuta stagna. Rispettare una distanza minima di 3 x diametro tra i tubi di collegamento e la parete. Evitare una sezione orizzontale troppo lunga davanti al condotto. Se ciù non fosse possibile, fornire una pendenza ascendente di 5 cm per metro.

COLLEGAMENTO DELL'ARIA DI COMBUSTIONE

Presa dell’aria esterna non collegata Se il collegamento della bocchetta con la parte esterna non à fattibile, sarà necessaria una presa di aria fresca aggiuntiva, orientata nel senso dei venti dominanti e che consenta una corretta combustione, soprattutto se la casa è dotata di isolamento molto spesso e/o di un sistema di ventilazione meccanica {V.M.C.). Deve avere una sezione minima di: 1 dm2. Non accendere la stufa se si utilizza una cappa aspirante. Se l’abitazione non è dotata di sistema di ventilazione mediante spurgo (ai sensi del decreto marzo 1982), l'entrata dell'aria deve essere priva di ostacoli Presa dell’aria esterna collegata Nella parte posteriore della stufa à presente una bocchetta di collegamento esterna da 9 95. La sua funzione è quella di evacuare la maggior quantità possibile di aria di combustione verso l’esterno. Ci aumenta l'efficacia dell'impianto e riduce gli inconvenienti causati dall'entrata di aria pura. Siccome non tutta l’aria di combustione viene immessa tramite quest'entrata esterna, è necessario predisporre un'entrata d'aria aggiuntiva da 50 cm. Principi della fornitura d'aria di combustione:

1) Direttamente tramite la parete.

2) Tramite un condotto che sbocchi nel vuoto sanitario: la sezione

della griglia di ventilazione del vuoto sanitario (in cm?) deve essere pari a 5 volte la superficie dello stesso (in m?).

3) Tramite un condotto interrato (1 gomito di massimo 902)

L max con condotto di @ 80 mm 6m L max con condotto di G 100 mm 8m Collegare la bocchetta con un morsetto (non in dotazione) all'esterno (con una custodia di alluminio flessibile non in dotazione). Riposizionare la piastra posteriore (se necessario). L'entrata dell’aria non deve essere bloccata. All'esterno, il condotto di entrata dell'aria deve essere orientato nel senso dei venti dominanti. Al principio del condotto si deve collocare una griglia anti-ostruzione, che abbia una sezione di passaggio pari a quella del condotto e una magjlia superiore a 3 mm.

ATTENZIONE: Questa stufa a legna à stata progettata per l’utilizzo con la porta chiusa. La porta deve rimanere chiusa, tranne al momento della carica. Per evitare bruciature, non toccare l’apparecchio e usare dei guanti per utilizzare i comandi. Ill calore emesso tramite il vetro obbliga a tenere lontano qualsiasi materiale che si possa danneggjiare con il calore (mol carta da parati, carpenteria, ecc.). Una distanza di 2 Im evita qualsiasi rischio. Maniglia della porta Apre-chiude la porta: - quando l'apparecchio è freddo, direttamente con le mani. - quando l'apparecchio à caldo, con un guanto isolante. PRIMA ACCENSIONE Rimuovere le etichette adesive (tranne la targhetta delle caratteristiche), le eventuali schede di bloccaggio e assicurarsi che non rimanga nulla nel portacenere. Iniziare con un fuoco leggero e aumentare progressivamente il carico. Questo riscaldamento graduale consente ai materiali di espandersi lentamente e di stabilizzarsi. Ë possibile che si producano fumi e odori, in seguito alla verniciatura, ma spariranno col tempo. Ripetere tali azioni per alcuni giorni, fino ad arrivare a un uso normale. Aprire le finestre durante le prime ore di funzionamento Durante il primo riscaldamento, verificare la depressione in base alla tabella delle caratteristiche. SERVIZIO: Accensione COMBUSTIBILI Legno Bruciare solamente legna in tronchi asciugata all'aria (da 2 a 3 anni, stoccata in un luogo protetto e ventilato), con un'umidità massima compresa tra il 15 e il 20% Sono preferibili legnami duri (betulla, carpino, faggio.). Evitare i legnami duri teneri (tiglio, castagno, salice, pioppo). Ë assolutamente vietato l'uso costante di legnami teneri (pino, abete, ….), nonché di residui di legno trattati (traversine ferroviarie, resti di carpenteria, …) e residui domestici (vegetali e plastici) Non usare mai legnetti piccoli, scatole, schegge o tralci, giacché causano un surriscaldamento improwviso. Ë possibile utilizzare mattonelle di lignite, congiuntamente o meno alla legna, per ottenere una combustione più lenta. Collocare un solo strato di mattonelle su un letto di braci, limitate alla superficie della griglia. IATTENZIONE: Ë assolutamente vietato l’uso di carbone o prodotti derivati dallo stesso, anche se solo occasionale. (Questo apparecchio non deve essere utilizzato per bruciare residui domestici.

DISPOSITIVI DI CONTROLLO

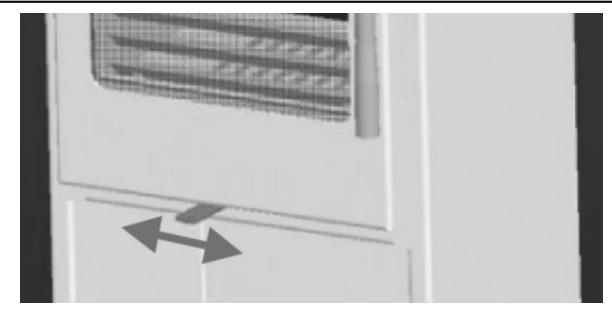

Comando dell’aria di combustione Il comando dell'aria regola il flusso d’aria di combustione e consente di controllare con precisione il fuoco. x COMANDO

UECERA(F) DELLA STUFA

Accensione a destra Rendimento al centro nominale Rendimento al a sinistra minimo Per accendere l'apparecchio è preferibile utilizzare la modalità di accensione spiegata in precedenza. Questa tecnica di accensione consente di riscaldare il tubo di uscita dei fumi e, pertanto, di eliminare gli eventuali tappi (depressioni) che possono formarsi quando fa maltempo o freddo, evitando cosi il riflusso verso la stanza durante l'accensione stessa. Precedere come segue: - Girare il comando dell'aria di combustione sulla posizione “Accensione”; consultare il capitolo riguardante i dispositivi di comando. - Collocare 2 tronchi sopra la griglia del focolare. - Collocare la legna in modo che formi una torre sopra i tronchi. - Posizionare 1 o 2 cubetti accendi fuoco sulla legna e accenderli - Chiudere la porta. Per ulteriori informazioni, vedere il video Supra in Youtube: htips://www.youtube.com/watch?v=ebOr4vMj2[0 IATTENZIONE: Non usare benzina, alcol o gasolio Ricaricare l'apparecchio quando si sia formato un buon letto di braci e le flamme siano sparite. Aprire dolcemente la porta di carica, per evitare che escano fumi (se si apre durante la combustione) o la caduta di braci. Dopo aver ricaricato, chiudere là porta Rendimento nominale Regolare i comandi in base alla tabella (*). L'intensità del fuoco à determinata dalla quantità di combustibile. Il buon funzionamento dell'apparecchio dipende da un'adeguata entrata dell'aria. CARICA NOMINALE Per un funzionamento ottimale, caricare 2 piccoli tronchi di legno. Posizionarli verso il fondo dell'apparecchio, in modo da evitare la caduta di braci Rendimento al minimo Regolare i comandi in base alla tabella (*). Non far funzionare l'apparecchio al minimo per lunghi periodi di tempo. La temperatura dei gas di combustione non è sufficiente e non vengono eliminati prima di condensarsi nel condotto. Cid fa

aumentare la quantità di sporcizia nel camino e nell'apparecchio {pareti, vetro).

IN CASO DI INCIDENTE

In caso di incidente nella stanza (fuoco nel camino, fuoco nella stanza, ecc.), chiudere rapidamente la porta di carica e tutti i comandi della stufa. Non versare acqua nel focolare. Chiamare i pompieri.

4. MANUTENZIONE - RACCOMANDAZIONI

COME ELIMINARE LA CENERE

Ë possibile eliminare le ceneri mentre la stufa à in funzionamento. Svuotare regolarmente il portacenere estraibile. L'accumulo di ceneri ostacola il flusso dell'aria sotto la griglia, di conseguenza pu causarne la deformazione e compromettere la combustione. Posizionare nuovamente il portacenere. PULIZIA DELLA PARTE ANTERIORE E DEI LATI Per pulire la stufa non usare acqua, solventi o prodotti abrasivi {nemmeno leggermente abrasivi), solamente un panno morbido.

Pulire il vetro quando è freddo, mediante un panno inumidito e ceneri di legno. Il sistema di spurgo mediante aria conserva il vetro il più pulito possibile. Tuttavia, durante il normale funzionamento, si puè produrre un leggero oscuramento di alcune zone del vetro stesso. AI minimo, lo spurgo del vetro à meno efficiente.

COME ELIMINARE LA FULIGGINE

La legislazione prevede 2 pulizie del camino all'anno (una delle quali durante il periodo in cui si usa il riscaldamento), da eseguire con mezzi meccanici (spazzola spazzacamino). Conservare i documenti di attestazione firmati dalla ditta incaricata dei lavori di pulizia. MANUTENZIONE ANNUALE Al termine di ogni stagione di riscaldamento, pulire bene la stufa e verificare che le parti mobili dell'apparecchio funzionino correttamente. Verificare lo stato dei giunti e delle parti in contatto con le flamme.

5. SERVIZIO DI POSTVENDITA

L'apparecchio possiede dei componenti d'usura che devono essere verificati durante la manutenzione annuale. Il distributore fornirà i pezzi di ricambio necessari. Quando si richiedano informazioni o pezzi di ricambio, indicare il numero di pezzo e il numero di serie dell'apparecchio, che appare sulla targhetta delle caratteristiche. Utilizzare esclusivamente i pezzi di ricambio forniti dal produttore.
