MANUAL DE USUARIO STINA SUPRA

- Une consommation de bois excessive : celle-ci peut être multipliée par 3 par rapport à un appareil fonctionnant avec un tirage de 12 Pa.

- Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu.

- La détérioration rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).

- L'annulation de la garantie.

Pour éviter tous ces problèmes, il n'y a qu'une solution !

Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui installer un régulateur de tirage ou un adaptateur sur le conduit de raccordement de l'appareil.

i est supérieur à 20 Pa,

L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (des jeunes enfants particulièrement).

Avant d'accéder aux dispositifs de connexion électrique, tous les circuits d'alimentation doivent être mis hors tension.

Cet appareil doit être installé conformément aux spécifications des normes (2) en vigueur. L'installation par un professionnel qualifié est recommandée.

La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions

Sont spécialement interdits

L'installation de matières pouvant être détériorées ou altérées par la chaleur (mobilier, papier peint, boiseries...) à proximités immédiate de l'appareil.

L'utilisation de tout combustible autre que le bois naturel et le lignite.

Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pièces de rechange recommandées par le fabricant.

Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.

Les installations dans les lieux publics sont soumises au règlement sanitaire départemental, déposé à la préfecture de votre région.

Le fabricant se réserve le droit de modifier, sans préavis, la présentation et les cotes de ses modèles ainsi que la conception des montages si nécessaire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.

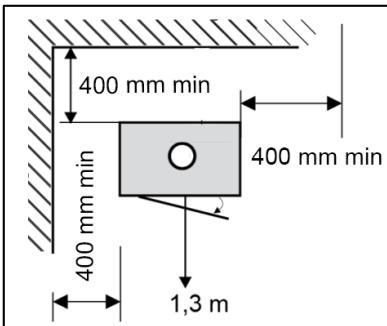

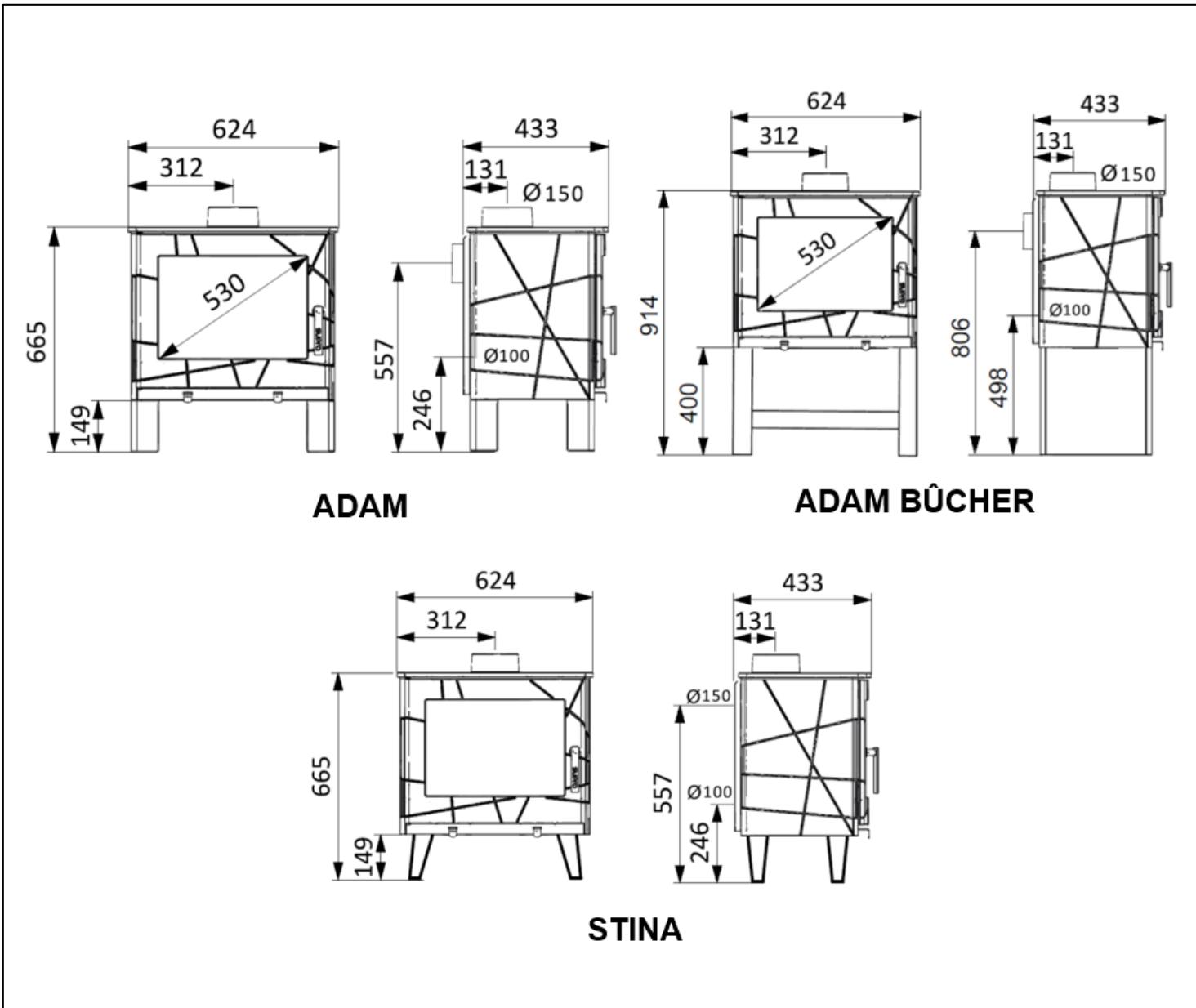

_. 624 433 30 Fe Le > 131 @150 [9150 Respecter les distances de sécurité indiquées entre le mur et les côtés ou l'arrière de l'appareil. Si la paroi est incombustible, la distance de sécurité ne s'applique pas. Quelle que soit l'orientation du poêle, une distance de 2 m doit séparer la vitre du mur ou de toute matière inflammable.

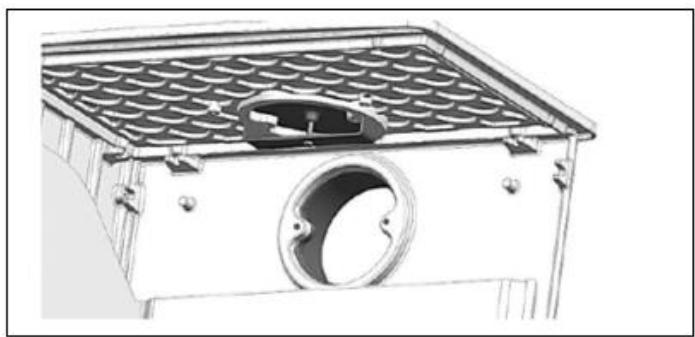

- Deviser les 2 vis de la buse de sortie des fumées

- Dégrafer la tôle se situant à l'arrière de l'appareil

- Deviser le tampon arrière

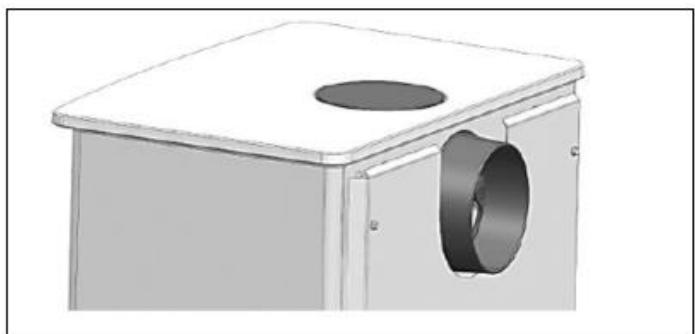

- Viser à l'arrière de l'appareil la buse de sortie des fumées

- Revisser sur le dessus de l'appareil le tampon

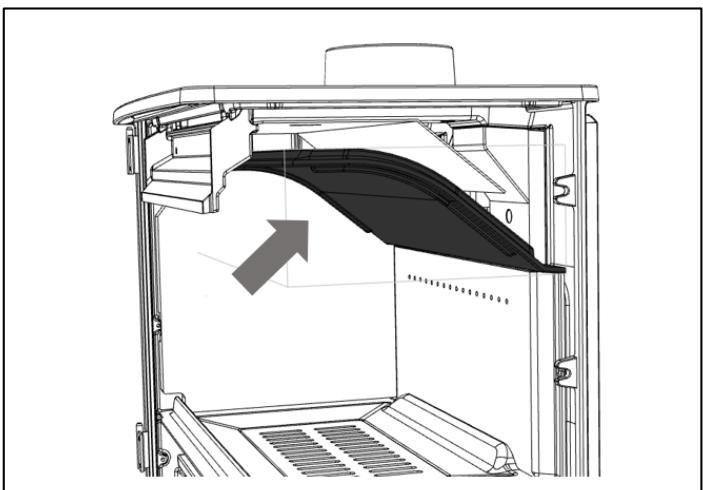

INSTALLATION DU DÉFLECTEUR Elément important des performances de l'appareil, le déflecteur de fumées en fonte facilite la récupération des suies lors du ramonage. À la livraison, le déflecteur est monté dans l'appareil.

Avant la mise en service du poêle à bois, monter et démonter le déflecteur à plusieurs reprises, pour se familiariser avec cette manipulation.

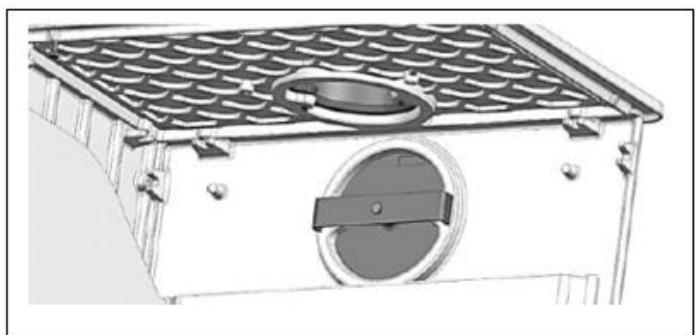

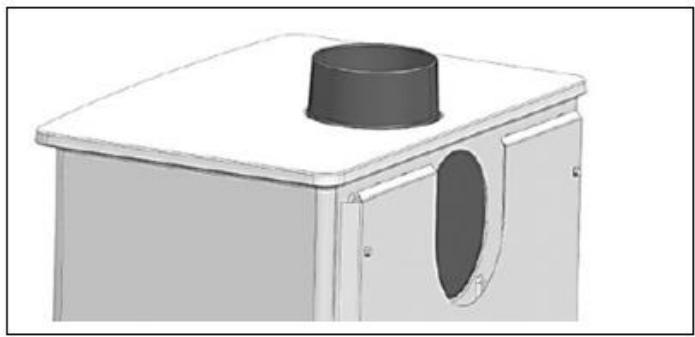

INVERSION DU RACCORDEMENT A la livraison, la buse 9 150 est fixée au-dessus du poêle. En fonction du type de conduit existant, la buse peut également être installée à l'arrière de l'appareil.

Pour inverser la buse procéder de la manière suivante :

RACCORDEMENT DU CONDUIT DE FUMÉES Traiter avec vigilance et attention ce point de l'installation conformément au DTU 24.1. Le raccordement de cet appareil sur un conduit collectif est interdit. Si le conduit existe : le faire ramoner mécaniquement (hérisson), - faire vérifier sa classification, son état (stabilité, étanchéité, compatibilité des matériaux, section.) par un fumiste compétent. Si le conduit n'est pas compatible (ancien, fissuré, fortement encrassé) : - adressez- vous à un spécialiste pour sa remise en état suivant les réglementations en vigueur.

1) En direct à travers le mur.

2) Par un conduit débouchant dans le vide sanitaire; la section de la grille d'aération du vide sanitaire (en cm?) doit être égale à 5 fois la surface du vide sanitaire (en m?).

3) Par un conduit enterré (1 coude de 90° max).

L Max avec conduit 9 80 mm 6m

- Pour éviter tout risque de brûlure, ne pas toucher l'appareil [et utiliser le gant pour manipuler les commandes.

|- Le rayonnement calorifique au travers de la vitre impose

[l'éloignement de toute matière pouvant être détériorée par la (chaleur (mobilier, papier peint, boiseries, ..). Une distance

Ouverture-fermeture de la porte :

- lorsque l'appareil est froid, directement à main nue,

- lorsque l'appareil est chaud, avec un gant isolant.

PREMIER ALLUMAGE Enlever les étiquettes autocollantes (sauf signalétique), les

éventuels cartons de blocage et s'assurer qu'il ne reste rien dans le cendrier.

Commencer par un feu léger puis, par paliers, augmenter la charge. Cette mise en température progressive permet la dilatation lente des matériaux et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la peinture de présentation, s'estompera avec le temps. Procéder ainsi pendant quelques jours avant utilisation normale. Ouvrir les fenêtres pendant les premières mises en température.

Au cours de la première chauffe, vérifier la dépression conformément au tableau des caractéristiques.

- Placez du bois d'allumage en forme de tour sur les buches.

- Mettre 1 ou 2 allumes feu sur le bois d'allumage et allumer les allumes feu.

Pour allez plus loin, vous pouvez consultez la video Supra sur youtube à l'adresse : https://www.youtube.com/watch?v=ebOr4vM;2] o

IATTENTION ! Ne jamais utiliser d'essence, d'alcool ni de fioul...

Recharger l'appareil quand il n'y a plus qu'un bon lit de braises et

que les flammes ont disparu. Ouvrir lentement la porte afin d'éviter des refoulements de fumée (en cas d'ouverture en phase de combustion) ou des chutes de braises. Recharger, refermer la porte.

Disposer les bâches vers le fond de l'appareil, pour éviter les chutes de braises.

ALLURE RALENTIE Régler les commandes conformément au tableau (*). Ne pas faire fonctionner l'appareil à allure ralentie pendant de longues périodes. La température des fumées n'est pas suffisante et celles-ci ne sont pas évacuées avant leur condensation dans le conduit. L'encrassement du conduit et de l'appareil (parois; vitres) est ainsi plus important.

Avertir les pompiers.

4. ENTRETIEN —- RECOMMANDATIONS DÉCENDRAGE Le décendrage est possible en fonctionnement. Vider régulièrement le cendrier extractible. L'amas de cendres limite l'arrivée d'air sous la grille, risque d'entraîner sa déformation et perturbe la combustion. Replacer le cendrier.

(hérisson). Conserver les documents justificatifs du ramonage renseignés par l'entreprise ayant effectué les travaux de ramonage.

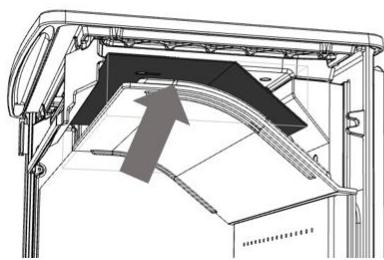

Lors du ramonage, enlever le deuxième déflecteur.

ENTRETIEN ANNUEL Après chaque saison de chauffe, effectuer un nettoyage complet du poêle et vérifier le bon fonctionnement des parties mobiles de l'appareil. Vérifier l'état des joints et des pièces en contact avec la flamme.

- La anulaciôn de la garantia.

iPara evitar estos problemas solo hay una solucién!

Haga que un profesional examine el tiro de la chimenea (con el aparato en funcionamiento) y, en caso de ser superior a 20 Pa, instale un regulador de tiro o un adaptador en el conducto de conexiôn del aparato.

Apertura-cierra de la puerta:

- cuando el aparato esté frio, directamente con las manos

- cuando el aparato esté caliente, con un guante aislante.
