Tipo de producto	Ventilador de techo con iluminación LED
Marca	Sulion
Modelo	SUNSET
Tensión nominal	220-240 V~AC
Frecuencia	50/60 Hz
Potencia motor máx.	25 W
Número de velocidades	6
Iluminación LED	22 W, 2200 lm
Temperatura de color	3000/4000/5000 K (ajustable)
Índice de protección	IP20
Peso	3,9 kg
Clase energética	Clase I
Consumo en reposo	< 0,5 W
Flujo de aire máx.	108 m³/min (6480 m³/h)
Nivel sonoro	45 dB
Valor de servicio SV	4,32 (m³/min)/W
Velocidad máxima del aire	3,5 m/s
Tipo de motor	Corriente continua (CC)
Funciones	Mando a distancia, temporizador, modo brisa, sentido verano/invierno
Ángulo luminoso	120°
CRI	>80
Vida útil LED	30 000 horas
Garantía motor	8 años
Garantía LED	5 años

Preguntas frecuentes - SUNSET SULION

¿Cómo instalar el ventilador de techo SUNSET?

La instalación debe ser realizada por un electricista cualificado. Asegúrese de que el soporte de montaje esté fijado a una estructura capaz de soportar al menos 30 kg. Las aspas deben estar a más de 2,3 m del suelo y despejadas al menos 30 cm de las paredes. Siga las instrucciones del manual.

¿Cómo sincronizar el mando a distancia con el ventilador?

Encienda la alimentación de los ventiladores a controlar, luego dentro de los 5 segundos, pulse el botón del mando a distancia durante 3 segundos continuos. Un pitido confirma la conexión. Corte y restablezca la alimentación para finalizar la sincronización.

¿Qué hacer si el ventilador oscila excesivamente?

Utilice el kit de equilibrado suministrado. Siga las instrucciones en nuestro sitio web o el código QR. Un balanceo de 2 cm es aceptable. Verifique que todas las fijaciones estén apretadas.

¿Cómo limpiar el ventilador?

Limpie regularmente con un cepillo suave o un paño de microfibra. No use agua para evitar dañar el motor. El motor es autolubricante, no requiere lubricación.

¿Cómo cambiar el sentido de giro (verano/invierno)?

Use el botón del mando a distancia o el interruptor en el cuerpo del ventilador. En verano, el sentido antihorario crea un flujo de aire refrescante. En invierno, el sentido horario redistribuye el aire caliente.

¿La garantía cubre el ruido del motor?

No, la garantía no cubre los ruidos normales de funcionamiento, ya que todos los motores eléctricos generan cierto ruido. Las vibraciones pueden reducirse verificando el apriete de los tornillos.

¿Qué hacer si el mando a distancia no funciona?

Verifique las pilas, los interruptores (principal y de aislamiento) y las conexiones. Si es necesario, resincronice el receptor y el mando siguiendo el procedimiento de sincronización.

¿Puedo usar un regulador de pared?

No, el uso de un interruptor de pared o un regulador estático anula la garantía. Use solo el mando a distancia suministrado.

¿Cómo ajustar la temperatura de color de la iluminación?

La temperatura de color es ajustable entre 3000 K, 4000 K y 5000 K mediante el mando a distancia. El LED es regulable.

¿Cuál es la altura mínima de instalación?

El ventilador debe instalarse de modo que las aspas estén a más de 2,3 m del suelo para garantizar la seguridad.

MANUAL DE USUARIO SUNSET SULION

ES Tiene dudas sobre la instalacion? Algun problema o falta de componentes? En Sulion le ayudamos. Contacte con nosotros, diganos su incidencia, el IMP y referencia que encontrará detrás del mando.

Atencion al cliente: Lunes a jueves de 9:00 a 18:00h, viernes de 9:00 a 14:00h. Hora peninsular.

Descargue el manual en su idioma en{nuestra web: sulion.es/ean/8426107059765

EN

Enhorabuena por su compra

Enhorabuena por adquirir loultimate en ventiladores de techo con alta eficiency energetica. Este ventilador dispone de un motor con corriente directa (DC), permitiendole una muy elevada eficiency energetica cuando, de un modo silencioso, produce un elevado volumen de circulacion de aire.

Eficiencia energetica: Su motor (DC) pertenece a la ultima Tecnología deckeño en ventiladores, ahorrando hasta el 70% de la energia consumida por ventiladores con motores de corriente alterna (AC) tradiconales.

Operación silenciosa: El motor DC de este ventilador consume una corriente estabilizada que le permite reducir eficazmente el ruido en su funcionaimiento.

Funcionamento con bajo calentamento: Este motor DC es alimentado de forma eficiente, reduciendo su

temperatura de funciona por debajo de los 50^ C, resulting in a major refrigeracion que uno estandar de corriente alterna (AC) y augmentando asi su durabilidad.

Confort: Los ventiladores con motor DC incorpocran un control remoto de hasta 6 velocidades que supera el númerotraditional del velocidades en los de motores AC, lo que aporta una mayor variedad de niveles de comfort disponibles en su uso.

Precauciones de seguridad

La información contentida en las siguientes páginas ha sido preparada para asegurarle disfurtar de su ventilador de forma totalmente exenta de problemas:

Siga detenidamente estas instrucciones para disfurutar de la的最大a seguridad en la instalacion y funciona como el equipo.

Cualquier actuación sobre el conexionado electrico del aparato, como como para su limpieza, debe ser solamente realizado tras asegurar de que la alimentación electrica general de la instalación está desconectada, por medio del desmontaje del correspondiente fusible o el "desarmado" del interruptor protector de la instalación para garantizar total aislamento del suministro electrico.

La instalación debe de ser realizada por personalriallicado para realizar instalaciones elctricas de acuero a la norma vigente en el pais de instalacion. Recuerde exigir a su instalador la prueba de todas las functions del ventilador antes de irse.Ante qualquier duda del instalador no duden en contactarnos.

Este aparato pueda usar lo niños conidad de 8 años y superior y personas con capacities físicas, sensoriales o mentales reducidas o falta de experiencia o conocimiento, si se les ha sido la supervisión o formación apropriadas respecto al uso del aparato de unaforma segura y comprenden lospeligos que implican.Los niños no deben hacer con el aparato. La limpieza y mantenimiento a realizar por el usuario no deben realizarlo los niños sin supervisión.

Debe asegurarse de que el soporte de montaje se fije a una estrustrada del techo que sea capaz de soportar no menos de 30~kg por medio de los tornillos suministrados. Debe asegurarse de que al menos 30 milimetros de la longitud de los tornillos quaida roscada bajo del techo. Si el montaje se realiza sobre una caja de unión al techo, debe asegurar el soporte del ventilador de forma sufiente para evaporar que se afloje o se gire.

El Sistema de anclaje del soporte del ventilador al techo dependerá del tipo de techo en el que se realiza la instalación. La decide de que sistemas de fijación utilize as como la cantidades es responsabilidad del instalador.

El ventilador debe ser instalado de tal forma que las palas estén a mas 2,3m del sueño. Asegúrese de que en laubicación de montaje del ventilador existe un espacío de, al menos, 30cm, Respecto de cualquier pared u other obstáculo contra el que pudieran chocol sus aspas. Es importante resaltar que cuando mayor sea dicha distancia, más eficaz sera el flujo de aire producido.

El cable de tierra del ventilador debe estar conectado a la red de tierra de la instalacion, para evaporarrialquier derivacion con riesgo para las personas.

No conectar la alimentación del motor del ventilador a ningún elemento de regulación, potenciómetro, puis se produciría mal funciona el ventilador y/o daños en su motor. Para la conexión electrónica es preciso incorporar un interruptor seccionador de acuerdo con las reglamentaciones de instalación, que aseguire el corte omnipolar, directamente connectado a los bornes de alimentación y deben tener unaSeparatedación de contacto en todos sus polos, que suministre desconexión total bajo conditiones de sobretension de catégorie III. Use solo el controlador del ventilador para ponerlo en marcha o detenerlo.

Se recomienda no usar en la misma sala este tipo de ventiladores jusqu a instalaciones de gas de forma simultanea.

No insertar nada que pueda golpear con las aspas del ventilador cuando gira, sue podra provocar daños a las personas, dañar las aspas y descompensar la unidad causando vibraciones y bamboleo.

Tras el montaje del ventilador, asegúrese de que todas las fjuciones están seguras y aparedas para evaporar cualquier ruido originado por elementos sueltos.

A causa del movimiento del ventilador,algunas fijaciones peuvent aflojarse. Compruebe todas las fijaciones dos veces al ano al menos, para asegurar de que estancorrectamente apretadas.En caso necessario,deben ser apretadas de nuevo.

Si el cable de alimentacion está dañado debe ser sustituido por el fabricante, por su servicios posventa o por personalriallicado similar, con el fin de evitar un privilego.

Solo apto para interior

LED reemplazable

Driver reemplazable

Receptor y mando reemplazables

No se deben tirar los productos electricos jusqu con los residuos domesticos. Le rogamos reciclar el embalaje en los+puntos de recogida previstos a tal efecto.Contactce con las autoridades locales o su proveedor para Obtener consejos de reciclaje. Gracias por recicularlos en los+puntos de recogida previstos a tal efecto.

Note: Las importantes advertencias e instrucciones indicadas en este manual no garantizan cubrir todas las posibles conditiones y situaciones que pueda occurrir. Debe ser entendido que el sentido común, la precaución y el cuidado son factores que no peuvent ser incluidos en todos los productos. Estos factores sólo peuvent y deben ser aportados por el usuario que cuida y disfruta de este ventilador.

Characteristicas del aparato

Generales

Tensión y Frequencia nominal	220-240V~AC 50/60Hz
Clase de protección	Clase I
Indice de protección	IP20
Temperatura de trabajo	-5 ↘40°C
Inclínación Tmaxima del techo en el que se pueda instalar	15°
Peso	3,9 kg
Consumo de energia en modo de espera (W)	<0,5
Norma de medicación del valor de service	IEC 60879:2019

LED

Potencia	22 W
Flujo	2200 lm
Temperatura de color	3000, 4000, 5000 K
RGB	No
Medicion datos luz	360°
Nº de ciclos ON/OFF	10000
Nº de horas de vida	30000
Dimable	Sí
Ángulo	120°
CRI	>80
Este producto contiene una fuente luminosa de la clase de eficiencia energetica	E

Ventilador

Velocidas	6
Potencia max. (W)	25
RPM max.	317
Flujo de aire max. (m3/min)	108
Fluo de aire max. (m3/h)	6480
Nivel sonoro max. (dB)	45
Valor de service SV max. ((m3/min)/W)	4,32
Velocidad maximal del aire max. (m/s)	3,5m/s

Preparación para el montaje

Note: El tiempo estimado de montaje es de 120 horas. Este producto sólo puede ser instalado por un electricista oficial.

Desembalar el ventilador de forma cautadasa, evitando el uso de cuter o navajas que podrnan rayarrialquier parte del本身就是.

Extraer todos los componentes. Situar el motor sobre un trapo o superficie blanda para evitar dañar su acabado superficial. Manipular cuidadosamente elconjunto para evitar que su carcasa se doble o arane.

El ventilador debe de montarse en el sueo o en una mesa lo suficientamente grande para que no se pueda caer ningún componente.

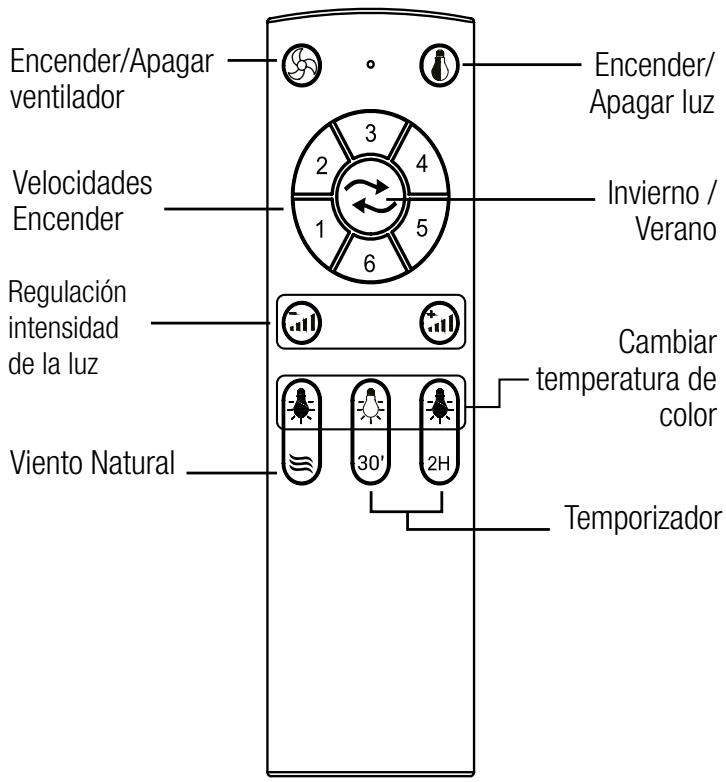

Control remoto

Temporalizador: Si se presiona cualquier botón afterwards de haber的选择acion una programación de apagado esta se anulará.

Viento Natural: Modelo brisa. Sube y baja las velocidades del ventilador deforma automaticagenerando un efecto brisa. Paraactivar estafuncionelventiladordebeestar previamente girandoauna determinadavelocidad.

Si se presiona cadaquier botón desde antes se anulará esta funciona.

Control de dos o más ventiladores con un úncoprot control remoto

jADVERTENCIA! Previo a la sincronizacion, asegurese de que los ventiladores de techo que no quiere sincronizar con el myself control remoto está apagados desde el interruptor de la pared, de no ser asi podria ser sincronizzato también y una vez sincronizados no se pueda desincronizar.

1. Conectar la corriente (interruptor de la pared) de los ventiladores que se quieran controlar y solo a continuación, bajo de los siguientes 5segundos, pulsar la tecla ⑤ del control remoto durante 3segundos continuados.
   2.- Un sonido de tipo "beep" indica que la connexion ha sido executada y el equipo pueda funciona normalmente.
2. Ahora, el control remoto y los receptores de los ventiladores habrán quedarod sincronizados. Quite la corriente de los ventiladores mediante el interruptor o el automatico y acto seguido vuelva a encenderlos, este paso es el que cierra el proceso de sincronizacion.

Sentido de giro. Oportun invierno / verano

El conmutador del control remoto controla la direccion, sentido horario y anti-horario.

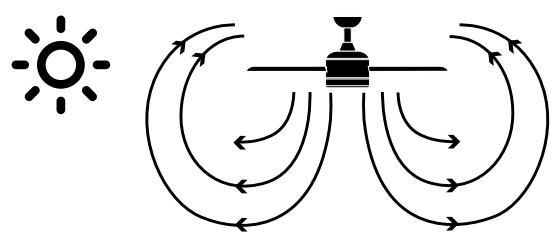

Opinion verano - La corriente de aire descendente crea un efecto refrescante como indica la ilustracion.

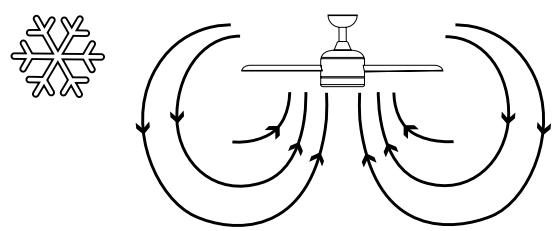

Oportun invierno - Una corriente ascendente aleja el aire caliente del area del ventilador como lo indica la ilustracion. Esto le permittedajustar la calefaction a un nivel mas bajo.

Solutión de incidencias

Mal funciona del control remoto

1. Asegürese de que todas las conexiones estén correctamente realizadas.
2. Asegúrese de que el mando a distancia disponga de pilas新品as.
3. Asegúrese de que todos los interruptores (principal y de aislamento) están encendidos.

1. Resincronización del receptor y control remoto.

El receptor y el control remoto de este ventilador vivoen sincronizados de fabrica, NO es besoinario

sincronizarlos una vez instalado el ventilador. Sólo se proctorá a la sincronización por un mal funciona del control remoto. Si tiene dudas antes de realizar la resyncrónización contacte con Sullion.

jADVERTENCIA! Previo a la sincronizacion, si dispone de otro ventilador de techo en laquia o en other habitacion que no quiere sincronizar, compruebe que está apagado desde el interruptor de la pared, de no ser asi podria ser sincronizzato también con el本身就是 control remoto y una vez sincronizzato no se pueda desincronizar.

Equilibrado: Problemas de balanceo en el funciona del ventilador.

La caja de su ventilador puede incluir uno de los siguientes kit de equilibrado de palas.

Si observa un balanceo excessivo de su ventilador pueda hacer uso de este kit siguiendo las instrucciones que encontrarará en nuestra web o en el siguientes número QR.

Mantenimiento e información de garantía Mantenimiento y limpieza:

1. El movimiento natural del ventilador pourrait hacer que se aflojen的一些as conexiones. Verifique las conexiones de soporte, las piezas de lijación y los accesos de las aspas dos veces al año. Cerciórese de que estén lijadas.
2. Limpie el ventilador periodically para poder a mantener su aparancia ahora con el paso del tiempo. No use agua para limparlo, ya que podra干嘛ar el motor o la madera o Causear descarga electrica.
3. Use solo un cepillo blando o un trapo sin pelusa para no rayar el acabado. El enchapado está sellado con una capa de laca para minimizar la decoloración o perdida del brilló.
4. No hay necesidad de aceitar el ventilador. El motor Tiene cojinetes de lubricacion permanente.

Nota: El/hecho de no respetar estas instrucciones provoca la perdida de la garantía del equipo.

Servicio de garantía:

La garantía del fabricante cubre fallos reales que能把 producirse, pero no quejas menores como el ruido que genera el equipo,ecause todos los motores electricos generan un cierto ruido.

El funciona del ventilador con los componentes ligeramente sueltos (tornillos no suficientemente apretados) o la deformación de las aspas por limpieza excessivamente vigorosa puede producir ruidos y balanceo excessivo que no podran ser cubiertos bajo garantía. Un cuidado periodico del apriete de los elementos y una limpieza no agresiva son suficientes para prevenir这些东西 problemas.

Controlador:

La garantía del equipo sera anulada si se usa en su instalación un control a工程技术 de un interruptor de pared o regulator (dimmer) de estado solido. Solo debe ser Usede el control remoto suministrado con la unidad.

Instalación del ventilador:

Según nuestros TERMINOS y conditiones de garantía, este ventilador solo puede ser instalado por parte de un electricista autorizzato. Los ventiladores instalados de forma incorrecta pueden ser peligrosos para las personas y muy caros de reparar y perdieran la garantía. Este ventilador está Diseñado de forma exclusiva para su uso en interior, protegid y alejado del agua y la humedad, cuando en caso contrario perdá su garantía.

El sistemas de anclaje del soporte del ventilador al techo dependerá del tipo de techo en el que se realiza la instalación. La decision de qué sistemas de fijación utilizar como la cantidad es responsabilidad del instalador.

Balanceo:

Todoosventiladoresde techo tiendenabalancearse durante sufuncionamento.Elbalancoedoscentimetroses totalmente acceptable y no sugiere ningun mal funcionamento ni originar sucaida si se montósiguiendo este ma

nual de forma adecuada al techo. Este ventilador de techo dispone de un sistema de montaje totalmente seguro, por medio de soportes de acero y esferas de unión para permitir su giro y evaporar transmitir vibraciones a laestructura del techo. Note, por favor, que aun sido del mesmo modelos dos ventiladores coulden Presented balanceo diferente totalmente acceptable;pues no supone ningún mal funciona o defecto de fabricación.

Mayor percepción de ruidos durante el funciona nocturno:

La garantía del fabricante no cubre el hecho de que durante la noche, cuando todo el ambiente circundante está más silencioso y tranquililo, se perciba con mayor notoriedad el ruido de funcionaimiento del ventilador. Incluso, durante la noche, la alimentación electrica pueda sufir alteraciones quemightener producir mayor nivel sonoro del aparato, lo qual no significa nunca mal funcionaimiento o defecto de fabricacion del本身就是.

Sistema de iluminación del ventilador:

A exception de defectos de fabricación, extremadamente exceptionales, las lámparas del ventilador no está cubiertas bajo la garantía del ventilador. Ruidos y vibraciones peuvent ser superiores cuando el sistema de iluminación está encendido. Por exemple, el difusor de la luminaria no adecuadamente fjado pueda producir ligero rumor. De nuevo, el cuidado no agreso y la revisión periodica de que todos los elementos están adecuadamente fjados evitará这些 inconvenientes. Los difusores de cristal de las luminarias estarán garantizados hasta el almacén de los distribuidores y susetas a su verificacion durante el suministro.

Garantia:

Sulion garantiza el correcto funciona del equipo y las posibles reparaciones o suministro de recambios en caso de defectos de fabricación hasta 3 años de la Fecha de vente.Esta garantía es de 5 años para los diodos led y de 8 años para el motor DC de ventiladores. Sulion no se responsabiliza de un uso inadequado.

Mas info sobre terminos y conditiones de garantía en: https://sulion.es/es/content/12-terminos-y-garantia

Funcimiento silencioso: O motor DC esta ventoinha consome una corrente estabilizada que he permite reduir eficazmente o ruido durante o funciona.

DECLARACION DE CONFORMIDAD CE

SULION declares bajo su propia responsabilidad que los productos con cuyas referencias estan indicadas en la portada de este manual han sido fabricados en conformidad con los siguientesstandares europeos.

ES Cuidemos el planeta

En Sulion lo tenemos claro, nos ponemos a su disposicion para SOLUTIONARrialquier incidencia con su producto, ante de devolver un articulo a la tienda, por favor, contacte con Sulion. La mayoria de los problemas tienen fácil y rapiida solution, ofrecemos repectos con minima manipulacion y sencilla sustituation. Queremos evaporar desearch productos y create residuos innecesarios. Piense en el medio ambiente, elija reparar y no desechar. Gracias por collaborar.
