Tipo de producto	Sistema de ósmosis inversa (osmosis)
Marca	AEG
Modelo	Sistema de ósmosis
Peso	Aproximadamente 8 kg (con depósito)
Dimensiones (unidad)	Aproximadamente 30 x 20 x 40 cm
Alimentación	Conexión a agua fría (presión de red, sin electricidad)
Presión de alimentación	2,7 - 6,8 bar
pH del agua de alimentación	4 - 10
TDS máximo del agua de alimentación	2000 ppm
Dureza máxima	17 °f (a pH 6,9)
Cloro máximo	2,0 ppm
Producción de agua osmotizada (24 h)	55 litros
Rechazo de agua por litro producido	5 litros
Porcentaje de rechazo de TDS (mín.)	90 - 95 %
Capacidad del depósito de almacenamiento	6,4 litros
Parada automática	Sí
Número de etapas de filtración	3: prefiltro (sedimentos + carbón), membrana RO, postfiltro (carbón)
Material de la membrana	Membrana compuesta enrollada
Presión del depósito (vacío)	0,35 - 0,48 bar
Mantenimiento de los cartuchos	Prefiltro y postfiltro: cada 6 meses; membrana: 1 a 2 años según calidad del agua
Limpieza y desinfección	Uso de lejía (5,25%) para desinfección inicial y después del mantenimiento
Piezas de repuesto	Cartuchos, membrana, depósito, kit de fijación, conexiones, grifo
Reparabilidad	Reemplazo fácil de cartuchos y membrana sin herramienta especial
Garantía	No especificada en el manual

Preguntas frecuentes - Système d'osmose AEG

¿Cómo instalar el sistema de ósmosis inversa AEG?

La instalación incluye 7 pasos: conexión al agua fría, desagüe, fijación de la unidad, instalación del depósito y del grifo, conexión de las tuberías, luego desinfección y purga. Siga las instrucciones paso a paso en el manual.

¿Cuál es la presión de agua necesaria?

La presión debe estar entre 2,7 y 6,8 bar. Si la presión es demasiado baja, puede ser necesario un presurizador.

¿Qué contaminantes se eliminan?

El sistema reduce sedimentos, cloro, sabor y olores, así como sólidos disueltos (TDS) hasta un 95 %. Está certificado para la reducción de quistes.

¿Con qué frecuencia hay que reemplazar los filtros?

Los cartuchos de prefiltro y postfiltro deben reemplazarse cada 6 meses. La membrana de ósmosis inversa suele durar de 1 a 2 años según la calidad del agua.

¿Por qué hay un flujo continuo al desagüe?

Es normal: el agua rechazada corresponde a aproximadamente 5 litros por 1 litro de agua osmotizada. El flujo se detiene automáticamente cuando el depósito está lleno.

¿Qué hacer si el agua osmotizada tiene mal sabor?

Verifique el nivel de cloro del agua de alimentación (máx. 2 ppm). Reemplace el prefiltro, el postfiltro y si es necesario la membrana. Desinfecte el sistema si hay contaminación.

El caudal de agua osmotizada es lento, ¿qué hacer?

Puede deberse a una presión de alimentación insuficiente, filtros obstruidos o una membrana desgastada. Reemplace el prefiltro y verifique la presión. Si el caudal persiste, cambie la membrana.

¿Cómo purgar el sistema después de la instalación?

Abra el grifo de agua osmotizada y deje correr durante 24 horas para eliminar la lejía utilizada en la desinfección. No consuma el agua hasta que finalice la purga.

¿Cómo mantener la membrana de ósmosis inversa?

Reemplácela cuando disminuya la producción o la calidad del agua. Para agua con pH neutro (6,8-7,7), la membrana puede durar más de un año. Evite pH superiores a 8,5.

¿Puedo instalar el sistema yo mismo?

Sí, la instalación está diseñada para un aficionado al bricolaje experimentado, con herramientas comunes (llave, destornillador, taladro). Asegúrese de cumplir con las regulaciones locales de fontanería.

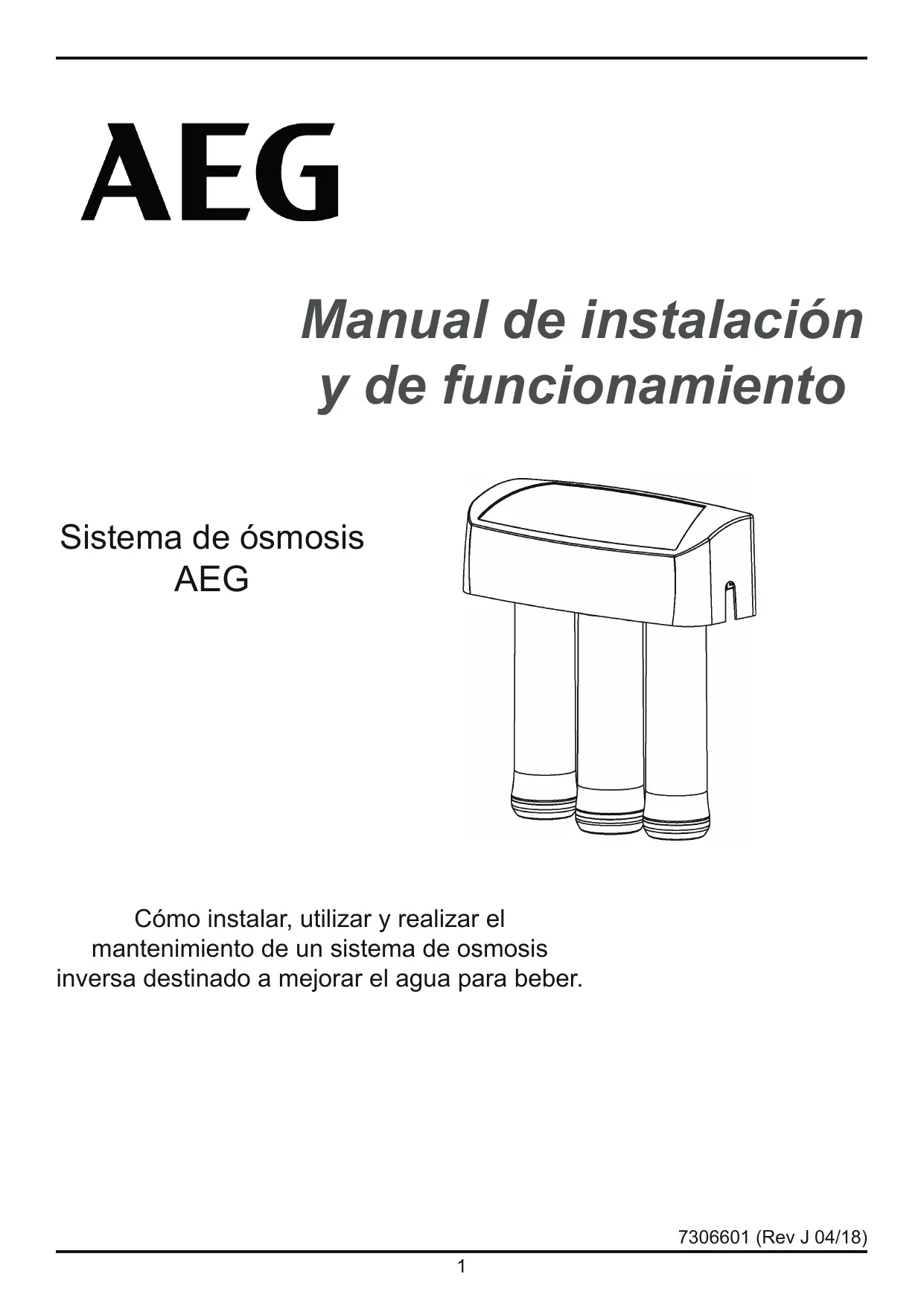

MANUAL DE USUARIO Système d'osmose AEG

Manual de instalación y de funcionamiento

Sistema de ósmosis AEG

Cómo instalar, utilizar y realizar el mantenimiento de un sistema de ósmosis inversa destinado a mejorar el agua para beber.

Índice

Especificaciones 2

Abrir y verificar el contenido de la caja. 3

Preparar la instalación 4

Preparar la instalación 4

Preparar la instalación 5

Preliminares y preparación de la instalación. 6

Etapa A - Instalar el racor de llegada de agua fría. 7

Etapa B - Instalar la evacuación del aparato de ósmosis bajo el fregadero. 8

Etapa B - Instalar la evacuación en una instalación a distancia. 9

Etapa C - Instalar el sistema de ósmosis inversa. 10

Etapa D - Instalar el depósito de almacenamiento 10

Etapa E - Instalar el grifo. 11

Etapa F - Conectar los tubos 12

Etapa F - Conectar los tubos (continuación). 13

1. Etapa G - Sanear, Probar y Purgar el sistema 14
2. Etapa G - Sanear, Probar y Purgar el sistema (continuación). 15

Funcionamiento del sistema de ósmosis inversa. 16

Funcionamiento del sistema de ósmosis inversa. 17

Mantenimiento 18

Mantenimiento. 19

Diagnóstico de averías 20

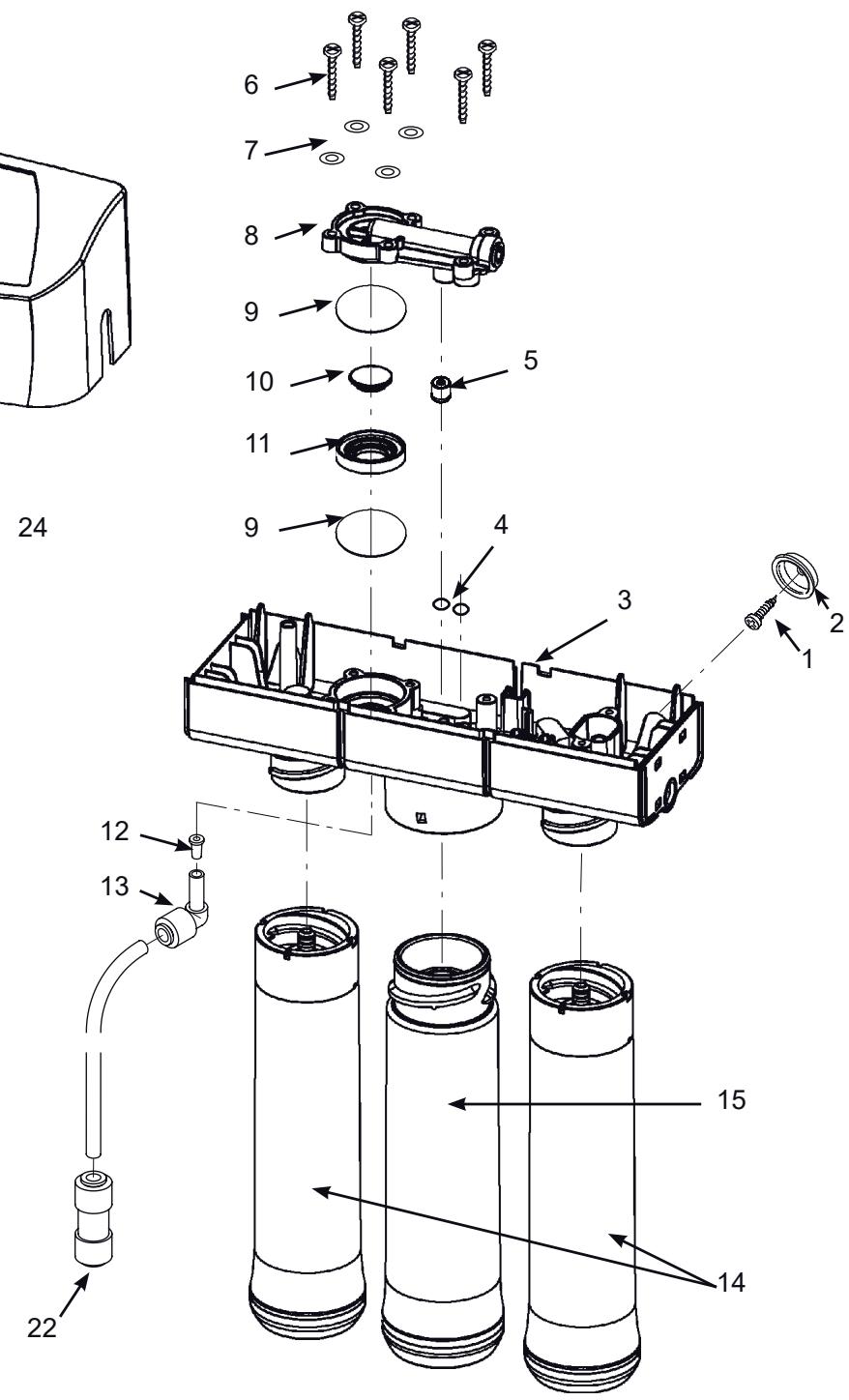

Vista de despiece 22

Lista de piezas de recambio 23

Especificaciones

Límites de presión del agua de alimentación: 2,7-6,8 bares

Límites de temperatura del agua de alimentación: 5° - 37° C

Contenido total máximo de minerales disueltos (TDS): 2.000 ppm

Dureza máxima del agua con un pH de 6,9: 17°f

Contenido máximo de hierro, manganeso y sulfuro de hidrógeno: 0

Cloro en el agua de alimentación (máximo): 2,0 ppm

Límites del pH del agua de alimentación: 4 - 10 pH

Agua producida (calidad) en 24 horas (*): 55 litros

Agua desechada por litro de agua producida (*): 5 litros

Porcentaje de desecho de TDS mínimo (nueva membrana) (*): 90 - 95 %

Capacidad del depósito (máximo): 6,4 litros

Sistema de parada automática: Sí

(*) Alimentación de agua a 3,44 bares, 25° C y 750 TDS – La calidad del agua producida, el volumen de agua desechada y el porcentaje de sales disueltas rechazadas varían en función de la presión, de la temperatura y del contenido de sales disueltas en el agua de alimentación.

Agua no potable: No intentar instalar este sistema para convertir en agua potable el agua de una fuente no potable. No utilizar este sistema con un agua de calidad microbiológica desconocida o peligrosa, o con un agua

de calidad desconocida, sin realizar una desinfección adecuada antes y después del sistema. Este sistema está certificado para la reducción de los quistes y puede utilizarse con un agua desinfectada que pueda contener quistes filtrables.

Reducción del arsénico: Este sistema debe utilizarse para reducir el arsénico solamente en un agua clorada que contenga residuos de cloro libre, detectables en la llegada del agua.

Abrir y verificar el contenido de la caja

INSPECCIÓN DEL EMBALAJE

Este sistema de ósmosis inversa AEG se presenta en una sola caja.

Desembalar todos los elementos de la caja.

Verificar que no falte ninguno de los elementos que figuran en la lista.

Si es necesario, anotar los elementos dañados o faltantes.

Consultar la lista de piezas de recambio que figura al final de este manual para conocer el nombre y la referencia de las piezas. Conservar las piezas bajo la caja hasta que llegue el momento de instalarlas.

Lista de elementos que contiene la caja

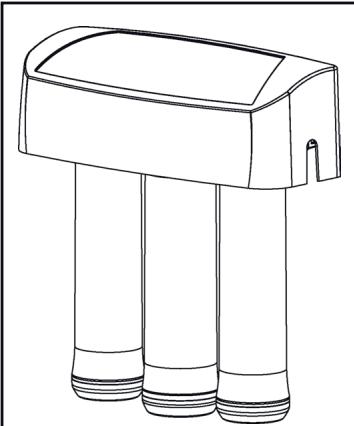

Bloque de ósmosis inversa con tubos rojo y amarillo unidos

Depósito de reserva de agua

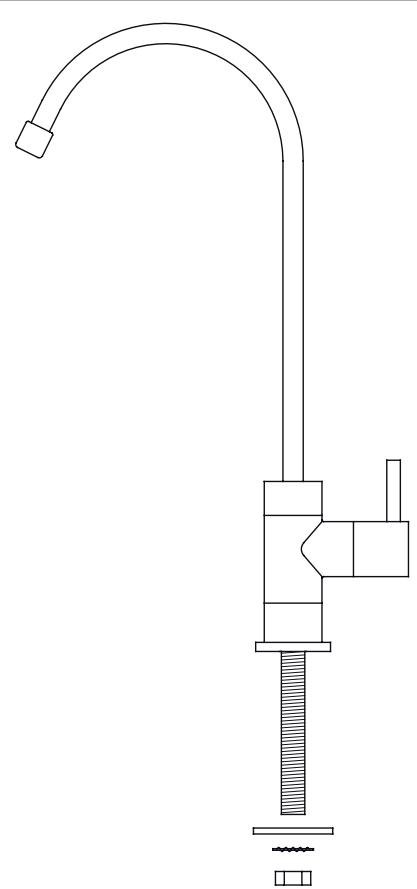

Grifo de ósmosis inversa (puede incluir elementos suplementarios no necesarios para la instalación)

Soporte de fijación

Racor para el depósito

Racor de evacuación

Racor grifo Racortubo

Racor para llegada de agua

Tubo verde para la llegada de agua, tubo azul para el grifo, tubo negro para la evacuación

Preparar la instalación

PREPARAR LA INSTALACIÓN

Leer detenidamente el manual de instalación antes de comenzar. Seguir las etapas como está indicado. Leer este manual le ayudará a obtener todos los beneficios del sistema. Este sistema de ósmosis inversa puede ser instalado bajo del fregadero o en otro lugar, como, por ejemplo, en el lavadero. Analice las opciones de lugar de instalación que se indican a continuación y determine el lugar más apropiado.

NOTA: Para algunos estados, el agua que alimenta el sistema debe ser agua blanda o tener una tasa de dureza inferior a 17°f, sin hierro.

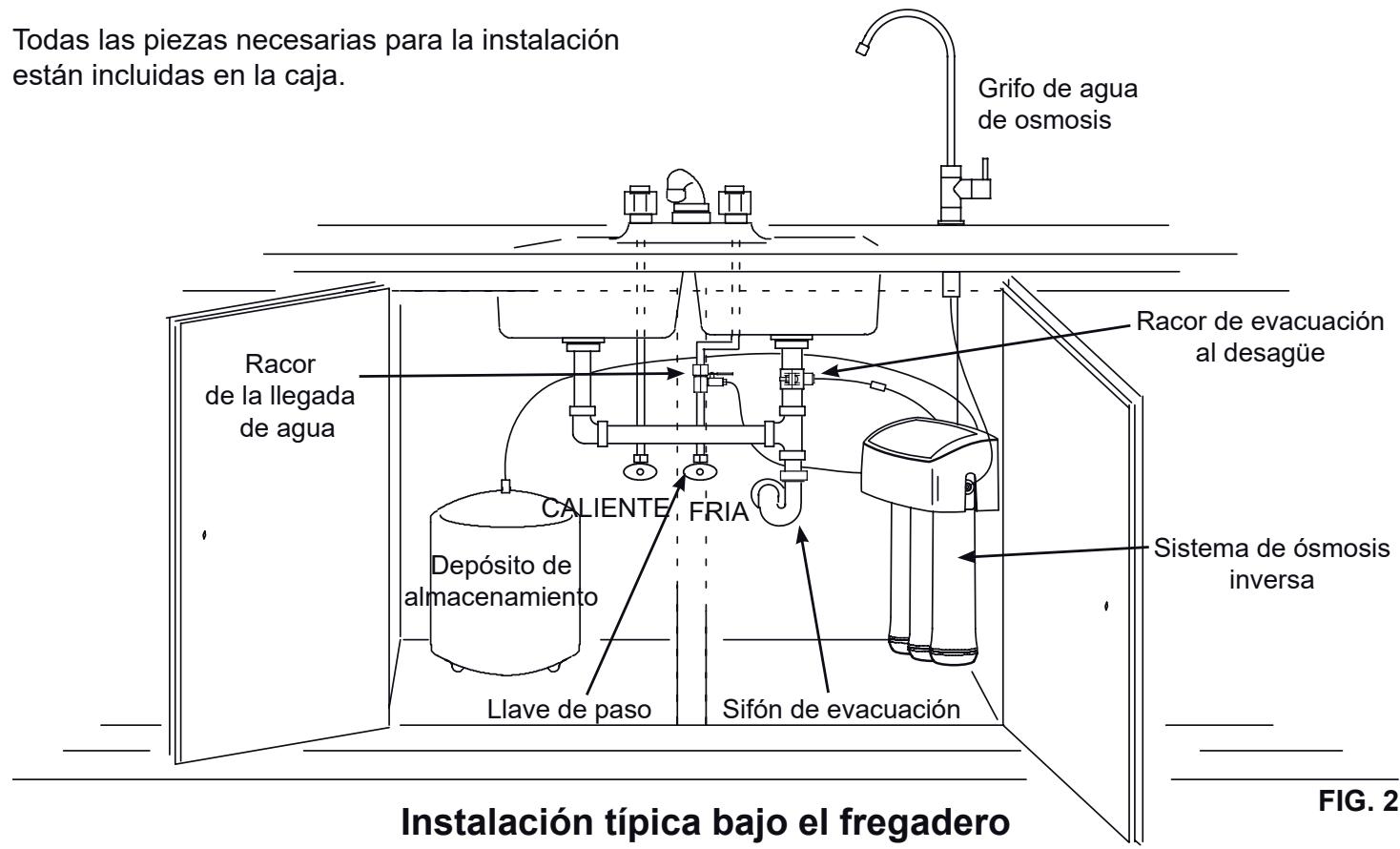

INSTALACIÓN DEBAJO DEL FREGADERO

El sistema de ósmosis inversa, con su depósito de almacenamiento, puede ser instalado bajo del fregadero de la cocina o del lavabo del cuarto de baño. Cf. Fig. 2.

Es necesario un punto de evacuación para evacuar el agua desechada por el sistema.

INSTALACIÓN A DISTANCIA

El sistema de ósmosis inversa, con su depósito de almacenamiento, puede ser instalado en cualquier lugar, en interior, lejos del grifo de ósmosis inversa. Es necesaria una llegada de agua y un punto de evacuación. Cf. Fig. 3.

VERIFICAR EL ESPACIO DISPONIBLE

Verificar el tiempo y la posición de los diferentes elementos para una instalación correcta en el lugar elegido.

HERRAMIENTAS NECESARIAS

Ver la lista de herramientas necesarias (Cf Fig. 1.) Agrupar las herramientas antes de proceder a la instalación. Leer detenidamente las instrucciones incluidas con las herramientas indicadas.

HERRAMIENTAS NECESARIAS Llave inglesa

Destornillador cruciforme

Metro

Taladro

Destornillador plano

Llave ajustable o llave grifa FIG. 1

Preparar la instalación

FIG. 3

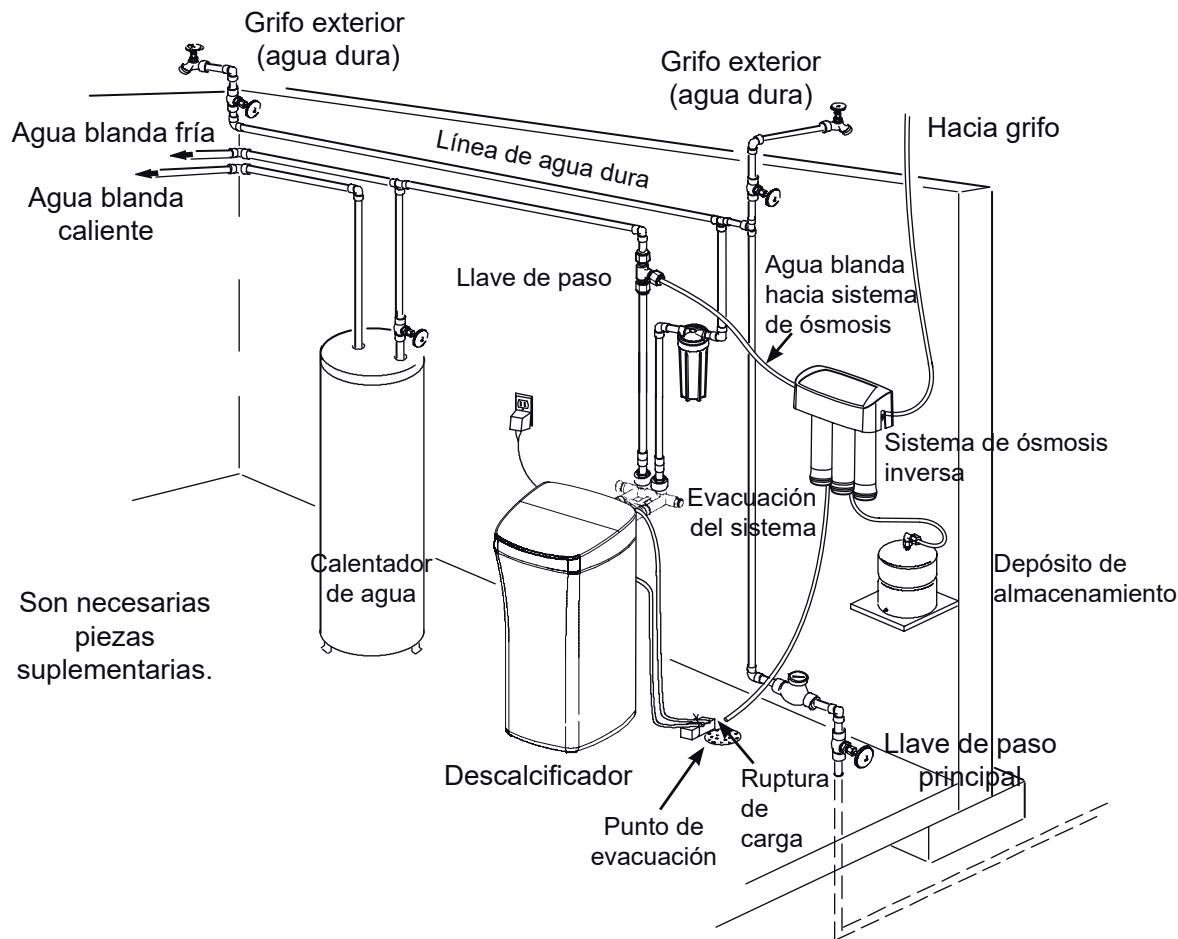

Instalación típica a distancia

Preliminares y preparación de la instalación

PRELIMINARES

Antes de comenzar, leer detenidamente el manual de instalación. La instalación del sistema de agua de beber consta de 7 etapas diferentes. Dichas etapas son las siguientes:

ETAPA A - Instalar el racor de entrada de agua fría

ETAPA C - Instalar el equipo de ósmosis inversa

ETAPA D - Instalar el depósito de almacenamiento

ETAPA E - Instalar el grifo de agua de ósmosis

ETAPA F - Conectar los tubos

ETAPA G - Sanear, realizar un test de presión y purgar el sistema

Estas etapas están detalladas en las páginas siguientes. Siga todas las etapas. Leer detenidamente este manual le permitirá beneficiarse de todas las ventajas de este sistema de ósmosis inversa.

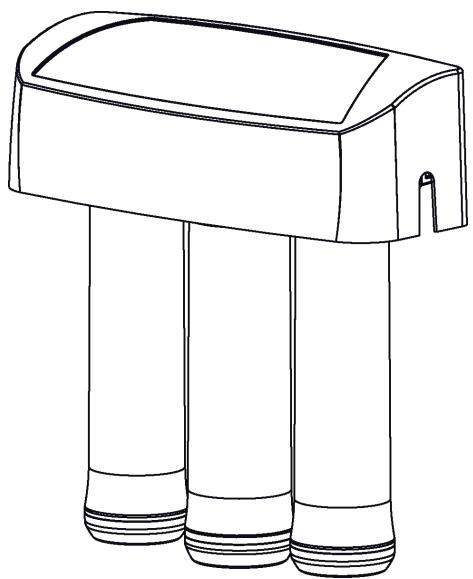

PREPARAR EL LUGAR DE INSTALACIÓN

1. Antes de comenzar, cerrar todas las llaves de paso de agua fría y de agua caliente (cf. Figura 5).
2. Instalar temporalmente el depósito y el sistema de ósmosis inversa en el lugar previsto. Verificar la posición de cada elemento y el espacio necesario para una instalación correcta. Asegurarse de que todos los tubos puedan instalarse sin que queden torcidos.
3. Retirar el depósito y el sistema de ósmosis inversa del lugar previsto y apartarlos.

NOTA: Es necesario verificar la reglamentación local en materia de fontanería y asegurarse de respetarla.

NOTA: Para todos los modelos, el agua que alimenta el sistema de ósmosis debe ser agua blanda o tener una tasa de dureza inferior a 17° f, sin hierro.

FIG. 4

Etapa A - Instalar el racor de llegada de agua fría

Es necesario verificar la reglamentación local en materia de fontanería y asegurarse de respetarla. Seguidamente, instalar el racor de llegada de agua incluido.

El racor debe tener una conexión 1/4" (6,35 mm) para el tubo del sistema (cf. figura 20). La Figura 5 muestra una instalación tipo, utilizando racores de fontanería estándar.

IMPORTANTE: Antes de comenzar, cerrar las llaves de paso de agua fría y de agua caliente

(cf Figura 5). Utilizar un cubo para recuperar el agua que caerá al retirar los tubos.

De acuerdo con las normas de fontanería, instalar un racor en el tubo de llegada de agua fría para conectar un tubo de 1/4" (6.35 mm). La Figura 5 muestra una conexión tipo. Es posible utilizar racores para soldar o roscados. Si se utilizan racores roscados, asegurar de utilizar juntas en los tubos o teflón en la rosca exterior.

No conectar los tubos del sistema de ósmosis de momento. Esta etapa se realizará más adelante en la instalación.

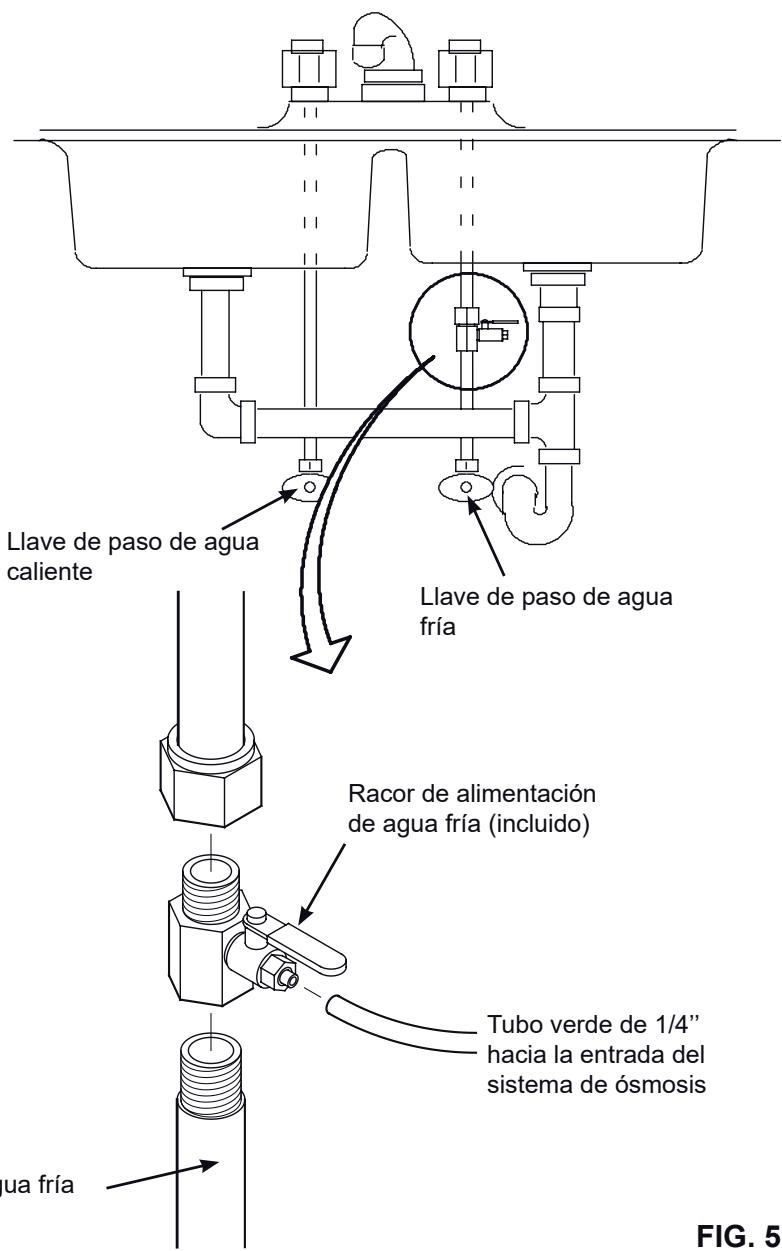

CONEXIÓN TIPO A LA LLEGADA DE AGUA (utilizando el racor incluido) FIG. 5

Etapa B - Instalar la evacuación del equipo de ósmosis bajo el fregadero

INTRODUCCIÓN

Es necesario un punto de desagüe para el agua evacuada por la membrana de ósmosis inversa. Existen 2 opciones:

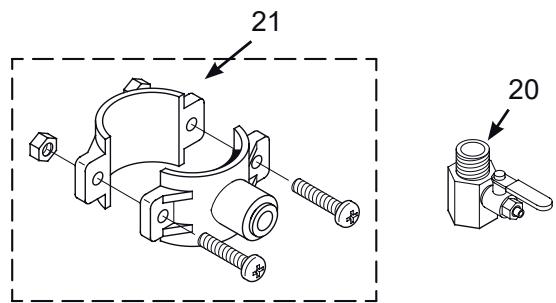

Instalar la abrazadera de desagüe incluida con el aparato (ver fig. 6 y 7). Esta debe instalarse en caso de una instalación bajo el fregadero. La abrazadera de desagüe se instala en el tubo de evacuación del fregadero, por encima del sifón (Ver fig. 6).

Utilización de otra evacuación en la vivienda. Como se muestra en la fig. 8 y 9, esta se usa normalmente en instalaciones a distancia. El tubo de evacuación del equipo de ósmosis va directamente al desagüe.

NOTA: La reglamentación local puede exigir un tipo de evacuación específico. Si está permitido por la reglamentación local, la instalación de la evacuación puede realizarse bajo el fregadero o en una instalación a distancia. Recurrir a un fontanero si no domina los procedimientos de fontanería.

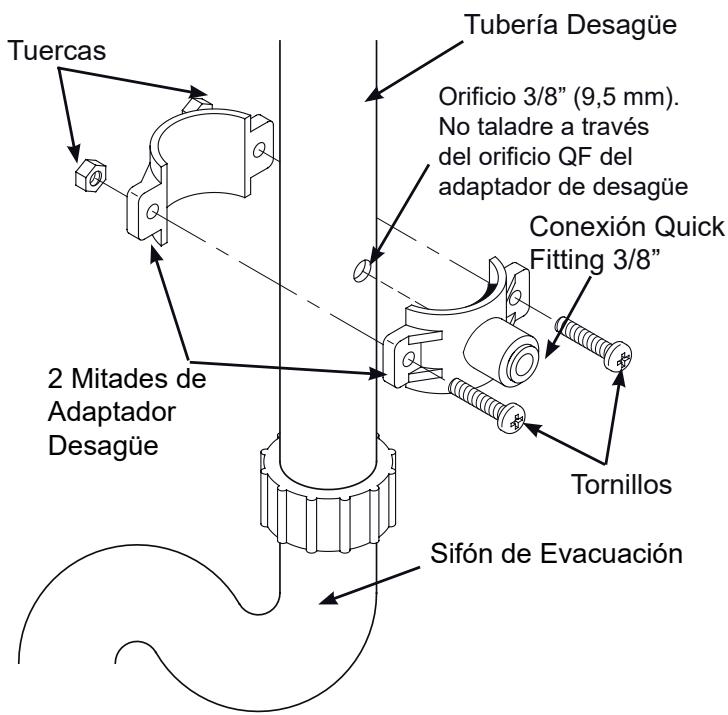

INSTALAR LA ABRAZADERA DE EVACUACIÓN

(Instalación bajo el fregadero)

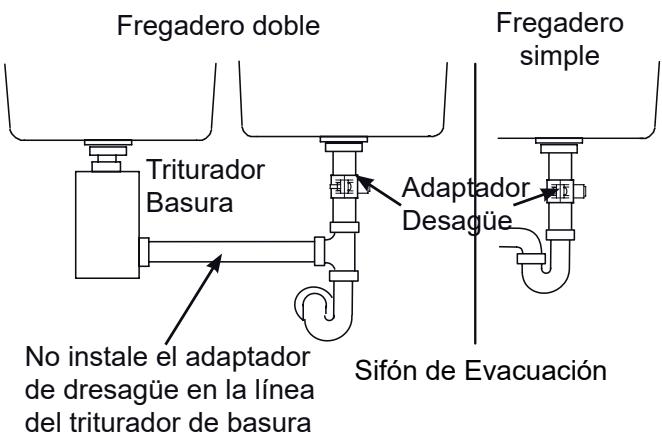

El adaptador de drenaje incluido con su sistema de ósmosis está diseñado para ajustarse a un tubo de desagüe de diámetro de 1-1/2 (3.8 cm). La abrazadera de evacuación se instala siempre en el tubo de evacuación, por encima o antes del sifón (fig. 6). Asegurar de respetar la reglamentación local en materia de fontanería.

NOTA: Asegurar de que el tubo está limpio y liso en la zona donde se va a instalar. Drene y vacíe la tubería antes de la instalación de la abrazadera de desagüe. Reemplace el tubo si es necesario.

1. Compruebe que las dos partes de la abrazadera de desagüe se ajustan al tubo de desagüe, aproximadamente 6 pulgadas (15 cm) por encima del sifón (fig. 7). Asegúrese de que la conexión QF es hacia el equipo de ósmosis.
2. Usando el orificio de la conexión QF del tubo como una guía, marque la tubería donde se perforará un agujero de 3/8 pulgadas (9.5 mm) y retire el adaptador de drenaje de la tubería (fig. 7).

NOTA: No taladre a través del adaptador de desagüe (conexión QF) ya que podría dañar la junta tórica o el propio adaptador.

1. Con una broca haga un agujero de diámetro de 3/8 pulgadas (9.5 mm) en la marca realizada en la tubería. Elimine los restos existentes. Limpie la zona del tubo de desagüe donde se colocará el adaptador, para asegurar un ajuste hermético.
2. Coloque las dos mitades del adaptador de desagüe de nuevo en el tubo de drenaje del fregadero. Use un lápiz o similar para alinear la conexión QF con el orificio perforado en el tubo del fregadero.

INSTALACIÓN BAJO EL FREGADERO FIG. 6

FIG. 7

1. Enrosque las tuercas y los tornillos, como se muestra en la fig. 7, y apriete ambos lados por igual para asegurar la correcta colocación del adaptador de desagüe en la tubería. Apriete firmemente, pero sin forzar, a fin de no romper la abrazadera o aplastar demasiado fuerte el tubo de desagüe.

Etapa B - Instalar la evacuación en una instalación a distancia

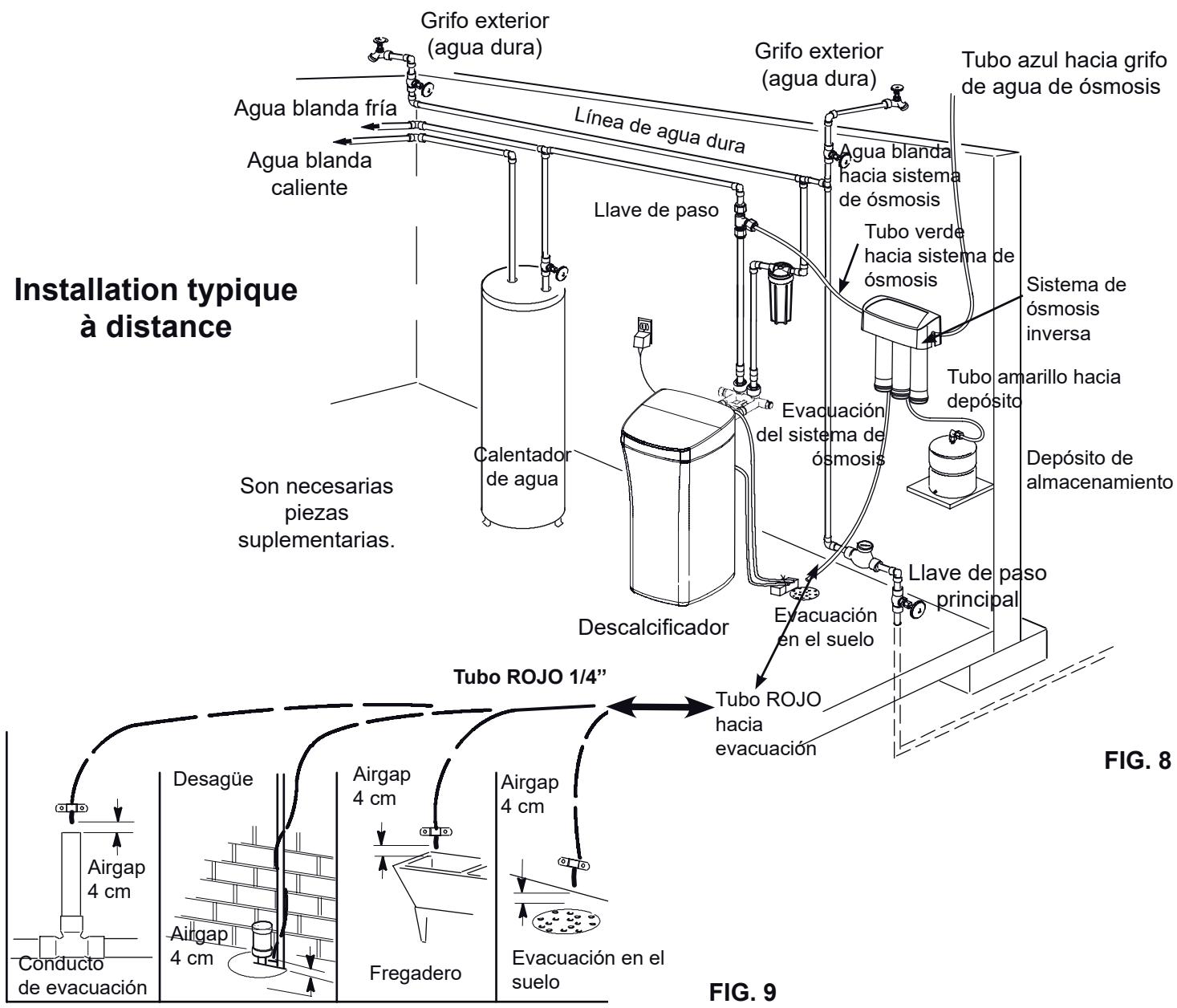

INSTALAR UN PUNTO DE EVACUACIÓN A DISTANCIA Y UN AIRGAP (RUPTURA DE CARGA)

Dirigir el tubo de evacuación hacia un punto de evacuación existente. Una evacuación en el suelo, un fregadero de lavadero, un conducto de evacuación, etc. son puntos de evacuación indicados. Cf. Fig. 9.

Asegurar de mantener siempre una distancia de 4 cm entre el punto de evacuación y el tubo, a fin de evitar una subida bacteriana.

Para instalar un punto de evacuación a distancia, seguir estas etapas:

1. Localizar el tubo rojo de 1/4 (6,35 mm) en el sistema de ósmosis inversa. Cf. Fig. 8.
2. Determinar si la longitud del tubo es suficiente para alcanzar el punto de evacuación. Puede ser necesario un tubo de mayor longitud.
3. Si es necesario un tubo de mayor longitud, desconectar el tubo rojo de 1/4" (6,35 mm) y reemplazarlo por un tubo con la longitud adecuada para alcanzar el punto de evacuación. Ver la etapa F para saber cómo conectar y desconectar estos tubos.

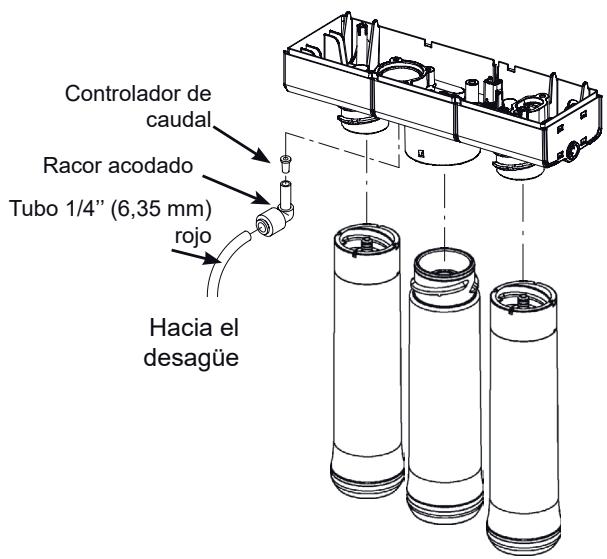

NOTA: Un controlador de caudal está instalado en el interior del dato al que está conectado el tubo rojo de evacuación; dejar esta pieza en su lugar.

1. Dirigir el tubo hacia el punto de evacuación y asegurar su instalación con una abrazadera de apriete (no incluida). Cf Fig. 9. Dejar un espacio de 4 cm entre el extremo del tubo y la evacuación. Cf Fig. 9.

Etapa C - Instalar el sistema de ósmosis inversa

INSTALAR EL SISTEMA DE ÓSMOSIS INVERSA

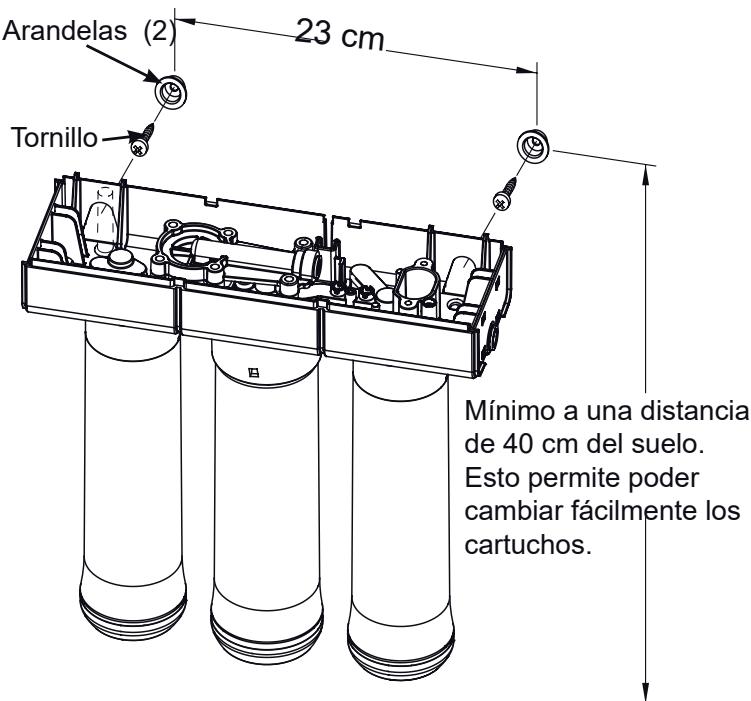

El equipo de ósmosis inversa se instala con referencia de arandelas de fijación. Cf Fig. 10. Las arandelas de fijación permiten retirar los filtros de las arandelas sin desmontar todo el sistema.

Al preparar la instalación, es necesario prever un espacio suficiente para facilitar el cambio de los cartuchos filtrantes.

Realizar las siguientes etapas para instalar el sistema de ósmosis inversa:

1. Retirar el capó
2. Localizar los orificios de montaje en la parte trasera de la unidad. Cf Fig. 10.
3. Colocar la unidad contra la pared y marcar la ubicación de las arandelas. Cf Fig. 10. Instalar la unidad lo suficientemente alta para dejar un espacio que permita sacar fácilmente los cartuchos sin necesidad de descolgar la unidad de la pared.
4. Fijar las arandelas a la pared utilizando los tornillos incluidos.
5. Colgar la unidad de las arandelas.
6. Colocar de nuevo el capó.

FIG. 10

Etapa D - Instalar el depósito de almacenamiento

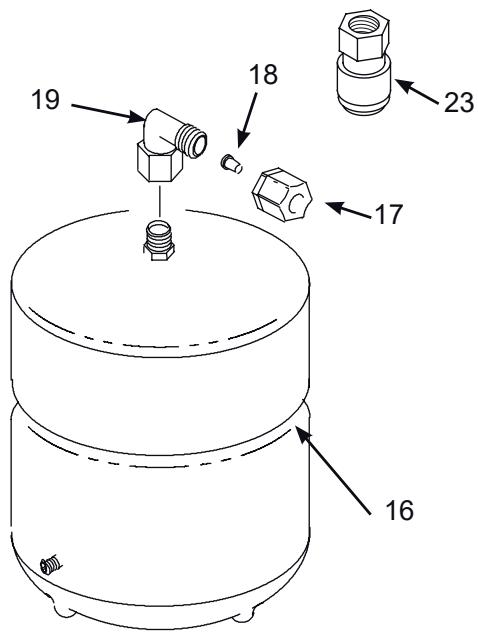

Los racores del deposito de almacenamiento

No apretarlos excesivamente.

INSTALAR EL DEPÓSITO DE ALMACENAMIENTO

1. Aplicar una banda de estanqueidad (2 capas en sentido de las agujas del reloj) sobre la rosca del manguito situado en la parte superior del depósito. Cf Fig. 11.

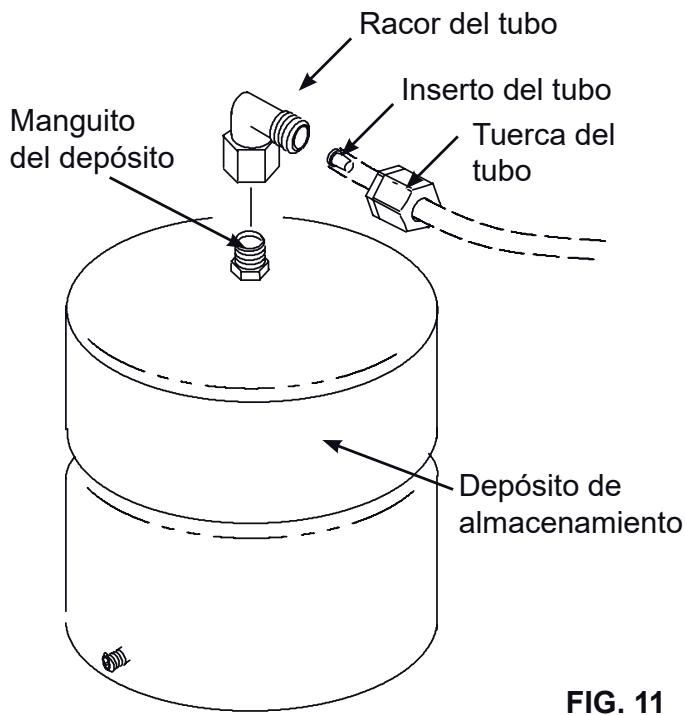

2. Identificar el racor del tubo. Cf Fig. 11. Enroscar el racor al manguito del depósito efectuando 7-8 vueltas, con cuidado de no dañar la rosca o no apretarlo demasiado.
3. No conectar el tubo aún en esta etapa, ya que esto se efectuará en una etapa posterior.
4. Colocar el depósito de almacenamiento cerca del sistema de ósmosis inversa. El depósito puede colocarse alineado con el sistema o a un lado del mismo.

FIG. 11

Etapa E - Instalar el grifo

SELECCIONAR LA UBICACIÓN

Existen 3 opciones:

• Utilizar un orificio existente en el fregadero (debe medir imperativamente 1,27 cm de diámetro)
• Perforar un nuevo orificio en el fregadero
• Perforar un nuevo orificio en la encimera, cerca del fregadero
• Determinar el lugar en el que se desea instalar el grifo de agua de ósmosis
• Asegurar de que el grifo se montará sobre una superficie plana.
• Identificar visualmente el tubo que conecta el sistema de ósmosis inversa con el grifo. Verificar que haya espacio suficiente para asegurar la conexión entre el grifo y el sistema de ósmosis inversa.
• Si es necesario, perforar un orificio de 1,27 cm de
• diámetro en la superficie de montaje.

IMPORTANTE: Para perforar orificios en las encimeras o en los fregaderos, se recomienda encarecidamente recurrir a un profesional equipado con el material necesario. Perforar superficies de piedra, granito, mármol u otros materiales, tales como resinas plásticas o fregaderos de porcelana, puede causar daños irreparables en las superficies concernidas.

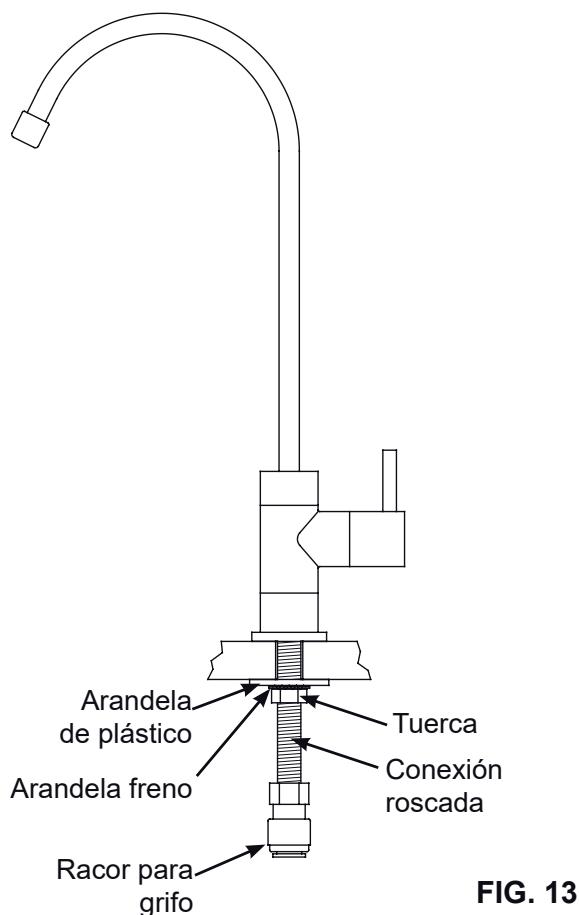

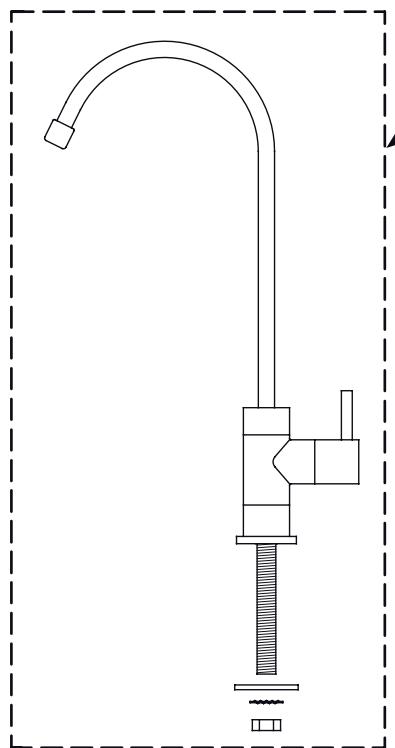

INSTALAR EL GRIFO DE AGUA DE ÓSMOSIS

1. Identificar y organizar los diferentes elementos que componen el grifo. Cf Fig. 12. NOTA: el kit puede contener piezas suplementarias, no necesarias para la instalación.

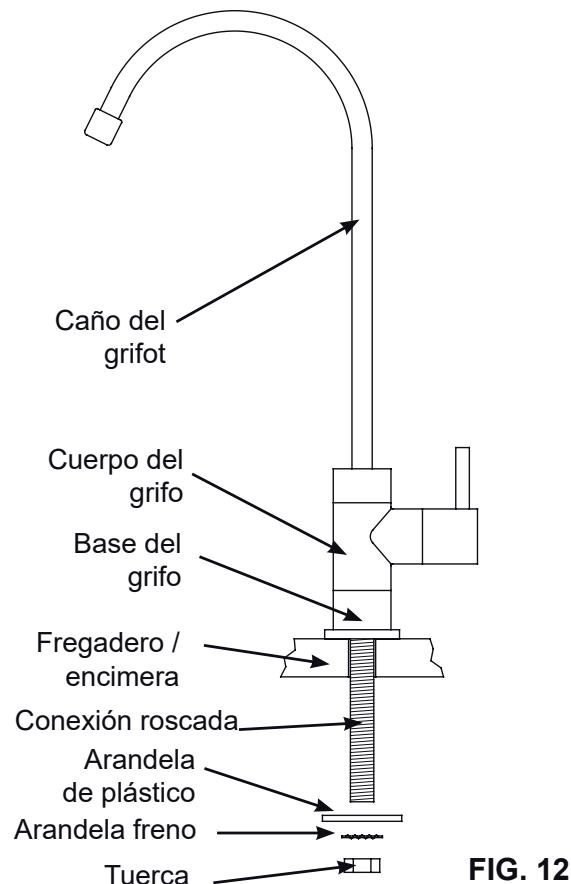

2. Ensamblar el grifo, su base y su conexión roscada como ilustra la figura 12.
3. Introducir la conexión roscada a través del orificio hasta que la base del grifo descanse sobre la superficie plana del fregadero.
4. Colocar la arandela de plástico, la arandela freno y la tuerca en la conexión roscada, en el orden indicado en las figuras 12 y 13. No apretar excesivamente la tuerca.
5. Localizar el racor para grifo y enroscarlo en el extremo de la conexión roscada, como indica la figura 13. No apretar excesivamente.

FIG. 13

Etapa F - Conectar los tubos

El sistema de ósmosis inversa incluye racores rápidos para una conexión de los tubos. Leer las siguientes instrucciones antes de conectar los tubos.

Si no se siguen estas instrucciones podrían producirse fugas.

Cortar los tubos

1. Utilizar un cúter o un cuchillo bien afilado para cortar el extremo del tubo. Cortar siempre en ángulo recto. Cf Fig. 15.
2. Examinar el extremo del tubo para asegurarse de que no haya muescas, arañazos o partes que no estén lisas. Cortar de nuevo el tubo si fuera necesario.

OBSERVACIÓN: Las longitudes de los tubos deben permitir separar el sistema de su soporte mural para efectuar el mantenimiento o la reparación.

Conectar los tubos

NOTA: Retirar las espumas protectoras antes de conectar los tubos (Cf. Fig. 14). Desechar las espumas.

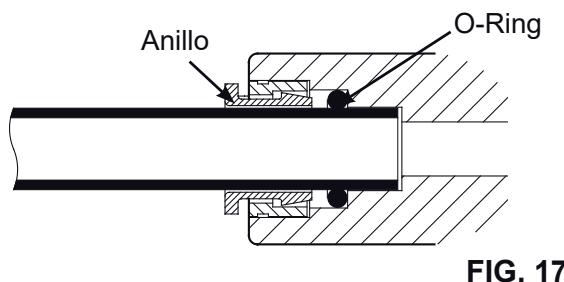

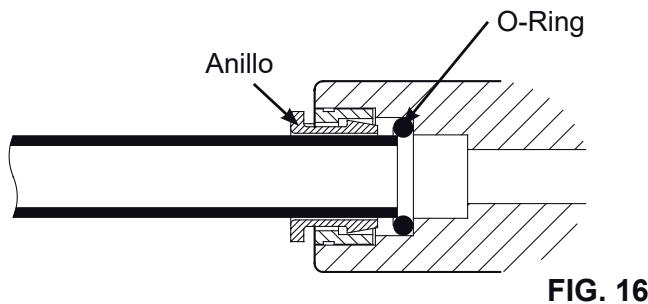

1. Introducir el tubo en el racor hasta que penetre en la junta tórica. Seguir presionando hasta que el extremo del tubo se apoye contra el extremo del racor. Cf Fig. 17. El error corriente consiste en dejar de presionar cuando el tubo penetra en la junta tórica. Cuando el tubo de 1/4" (6,35 mm) está introducido completamente, deben haber penetrado 1,7 cm en el interior del racor. Cuando el tubo de 3/8" (9,5 mm) está completamente introducido, deben haber penetrado 1,9 cm en el interior del racor. Es posible marcar estas longitudes con un trozo de cinta adhesiva o de un rotulador. Cf Fig. 16 y 17.
2. Si fueran necesarios tubos suplementarios, consultar la lista de piezas de recambio que figura al final de este manual.

Desconectar los tubos

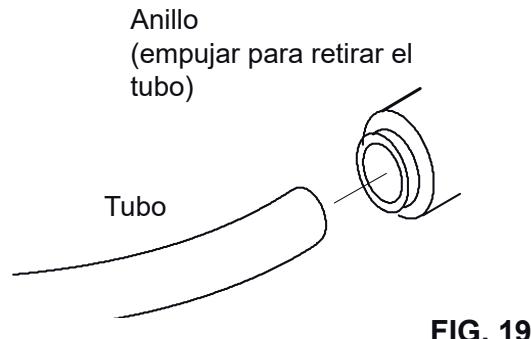

1. Empujar el anillo hacia el interior con la punta del dedo. Cf Fig. 19.
2. Mantener el anillo hacia el interior y tirar del tubo hacia el exterior al mismo tiempo. Cf Fig. 19.

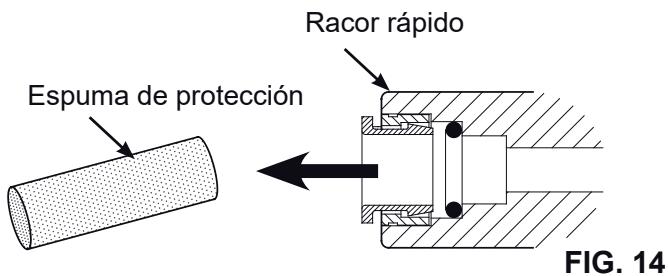

Retirar y desechar las espumas de protección

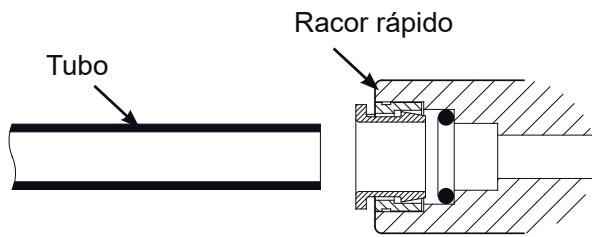

Cortar los tubos en ángulo recto, con el extremo redondo, liso, sin ranuras ni arañazos.

Tubo cortado correctamente FIG. 15 Tubo parcialmente introducido en el racor

Tubo completamente introducido en el racor

Desconectar el tubo

Etapa F - Conectar los tubos (continuación)

FIG. 20

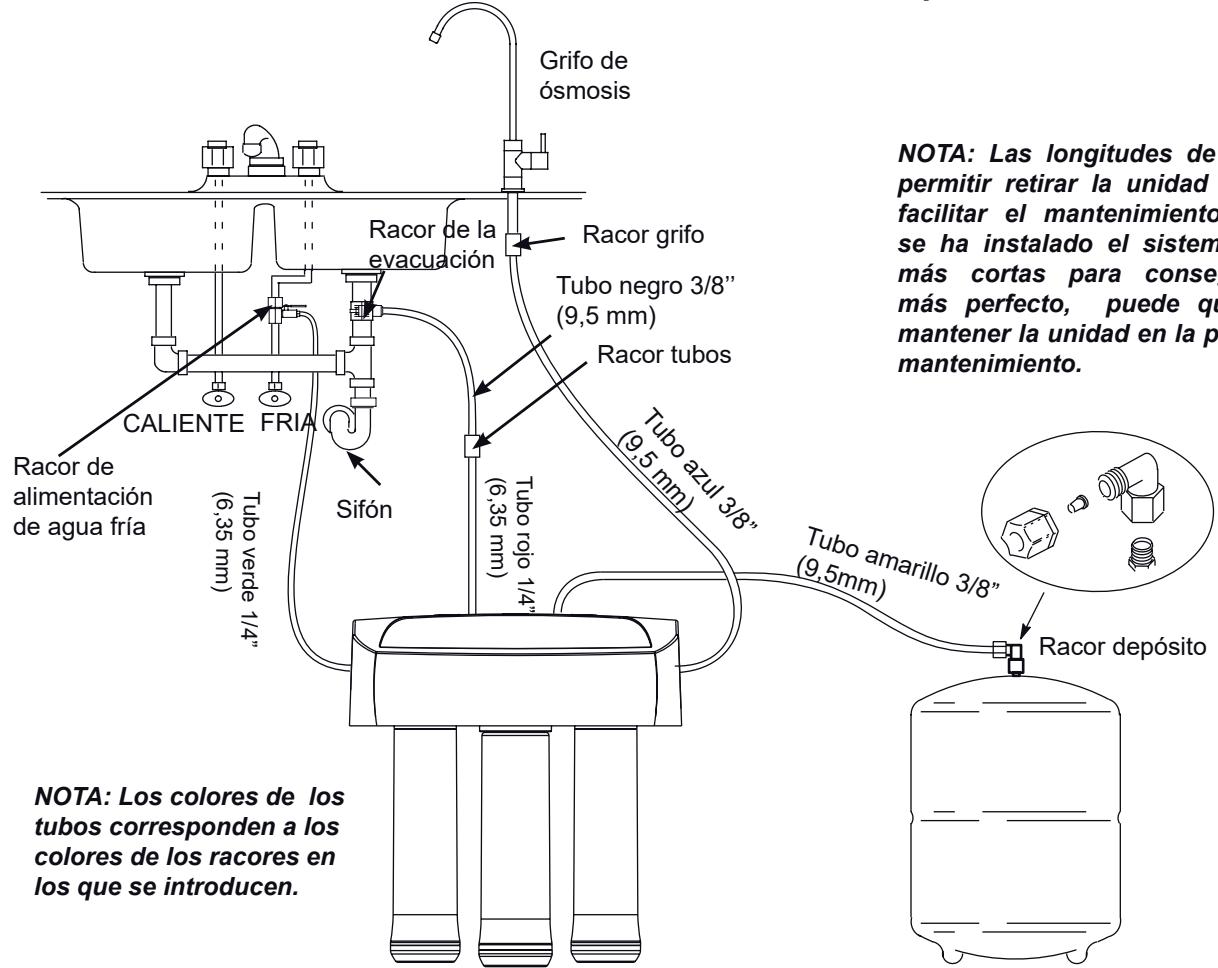

CONECTAR EL TUBO VERDE A LA ALIMENTACIÓN DE AGUA FRÍA DEL GRIFO

1. Identificar el tubo verde de 1/4" (6,35 mm).
2. Dirigir uno de los extremos del tubo verde hacia el racor de alimentación de agua fría. Cf Fig. 20.
3. Cortar el tubo en ángulo recto. Cf Fig. 15.
4. Conectarlo al racor de alimentación de agua fría. Es un racor de apriete. Apretar correctamente el racor. Cf Fig. 5.
5. Dirigir el otro extremo del tubo verde hacia el anillo verde situado en el lado izquierdo de la unidad de ósmosis inversa.
6. Cortar el extremo en ángulo recto y a la longitud correcta. Cf Fig. 15.
7. Introducir correctamente el tubo en el anillo. Cf Fig. 16 y 17.
8. Tirar del tubo para verificar que está correctamente introducido en la unidad de ósmosis inversa.

CONECTAR EL TUBO AZUL A LA UNIDAD DE OSMOSIS INVERSA

1. Identificar el tubo azul de 3/8" (9,5 mm).
2. Dirigir uno de los extremos del tubo azul hacia el racor del grifo de osmosis inversa. Ver Fig. 20.
3. Conectar el tubo azul en ángulo recto. Ver Fig. 15.
4. Introducirlo profundamente en el racor del grifo. Es un racor rápido. Ver Fig. 16 y 17.
5. Dirigir el otro extremo del tubo azul hacia el anillo azul situado en el lado derecho de la unidad de osmosis inversa.
6. Cortar el extremo en ángulo recto y a la longitud correcta. Ver Fig. 15.
7. Introducir correctamente el tubo en el anillo. Ver Fig. 16 y 17.
8. Tirar de los 2 extremos del tubo para verificar que está correctamente introducido en la unidad de osmosis.

CONECTAR LOS TUBOS ROJO Y NEGRO SITUADOS EN LA UNIDAD DE OSMOSIS INVERSA AL RACOR DEL DESAGÜE

1. Identificar el tubo rojo de 1/4" (6,35 mm) fijado a la unidad de osmosis inversa.
2. Dirigir el otro extremo del tubo rojo hacia un punto del racor del desagüe y la unidad de osmosis inversa. Ver Fig. 20.
3. Cortar el tubo en ángulo recto y a la longitud adecuada. Ver Fig. 15.
4. Introducirlo profundamente en el racor rápido con el diámetro apropiado (1/4") denominado «Racor tubos» (Fig. 20). Ver Fig. 16 y 17.
5. Identificar el tubo negro de 3/8" (9,5 mm)
6. Cortar uno de los extremos del tubo en ángulo recto e introducirlo en la parte de 3/8 del racor de tubos. Ver Figuras 16 y 17.
7. Dirigir el otro extremo del tubo hacia el racor del desagüe (Fig. 20). Cortar el tubo de forma que se conecte de la manera más recta y directa posible al racor del desagüe, sin bucles, inclinaciones o rizos.
8. Conectarlo al racor de la evacuación. Ver Figuras 16 y 17.
9. Tirar de los 2 extremos del tubo para verificar que está correctamente introducido en los racores.

DIRIGIR EL TUBO AMARILLO HACIA EL DEPÓSITO DE ALMACENAMIENTO

1. Identificar el tubo amarillo de 3/8 (9,5 mm) fijado a la unidad de ósmosis inversa.
2. Dirigir el otro extremo del tubo amarillo hacia el racor situado en el depósito de almacenamiento. Ver Fig. 20.
3. Cortar el tubo en ángulo recto y a la longitud adecuada. Ver Fig. 15.
4. No conectarlo en este momento. Esto se realizará en la última etapa de saneamiento (página última).

Etapa G - Sanear, Probar y Purgar el sistema

SANEAR EL SISTEMA

Se recomienda realizar el saneamiento del sistema inmediatamente después de instalar el sistema de ósmosis inversa. Se recomienda igualmente realizar esta operación después de efectuar el mantenimiento de las partes que componen el sistema. Es importante que la persona que instala el aparato o que realiza su mantenimiento tenga las manos limpias durante la manipulación de las distintas partes que componen el sistema.

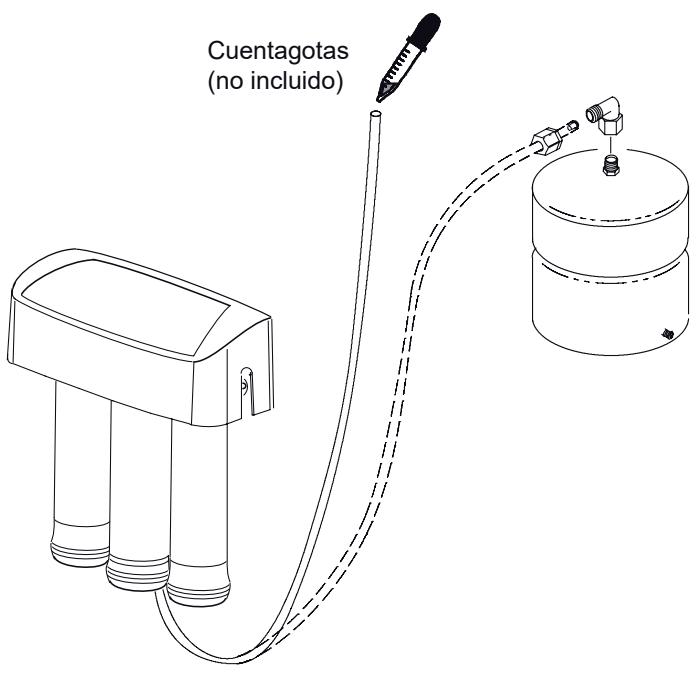

Observar las siguientes instrucciones para sanear el aparato. Ver Fig. 21.

1. Asegurarse de que la alimentación de agua del sistema de ósmosis inversa esté cortada.
2. Abrir el grifo de ósmosis inversa. Si el depósito de almacenamiento no está aún vacío, vaciarlo.
3. Proveerse de un recipiente y de lejía de uso corriente (al 5,25%).
4. Añadir 3 ml de lejía en el extremo no conectado del tubo amarillo. Manipular la lejía siguiendo las recomendaciones del fabricante. Cf Fig. 21.
5. Conectar el tubo amarillo al depósito de almacenamiento. Cf Fig. 11 y 21.
6. El saneamiento del sistema será completo una vez efectuadas las etapas de test de presión y de purga descritas en la página siguiente.

NOTA: La lejía debe suprimirse completamente del sistema antes de haber el agua del propio sistema. Consultar las instrucciones de purga que figuran en la página siguiente.

FIG. 21

Etapa G - Sanear, Probar y Purgar el sistema (continuación)

TESTAR LA PRESIÓN DEL SISTEMA

NOTA: Completar la etapa de saneamiento del sistema antes de comenzar los tests de presión.

Para testar la presión del sistema, ejecutar las siguientes etapas.

1. Abrir la alimentación de agua del sistema de ósmosis inversa.

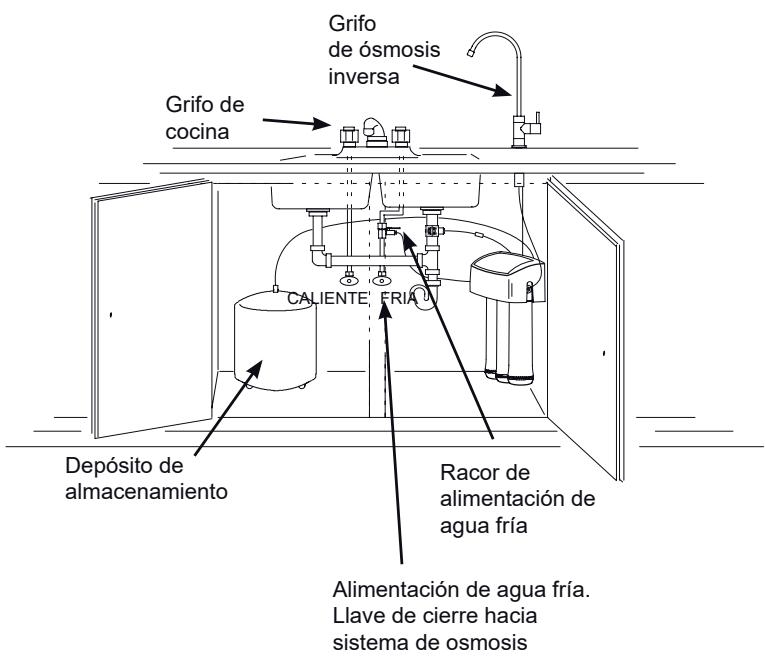

2. Asegurar de que la llave de paso situada en el racor de alimentación de agua fría (cf Fig. 22) está abierta.
3. Purgar el aire de las canalizaciones abriendo varios grifos. Cerrar los grifos cuando empiece a salir un poco de agua, sin salpicar.
4. Se acumulará presión en el interior del sistema de ósmosis inversa. Transcurridas 2 horas aproximadamente, verificar todos los racores y todas las conexiones. Verificar que no haya ninguna fuga de agua. Reparar las fugas si existen. En caso de problemas, consultar la tabla de diagnóstico de averías o avisar al distribuidor.

Leer detenidamente las siguientes especificaciones antes de utilizar el sistema de ósmosis inversa:

El agua filtrada no se obtiene inmediatamente.

Pueden ser necesarias varias horas antes de que el depósito de almacenamiento se llene y se cree un caudal máximo a partir del grifo de ósmosis inversa.

La presión del agua obtenida a través del grifo de ósmosis inversa será más baja que la presión obtenida en el grifo estándar.

Durante la producción de agua de ósmosis, cierta cantidad de agua irá al desagüe, incluso si no se saca agua del grifo de agua de ósmosis. Puede que se oiga salir una pequeña cantidad de agua al desagüe, incluso si no se saca agua. Esto es completamente normal. El agua que fluye al desagüe se detendrá automáticamente cuando el depósito de almacenamiento esté lleno.

PURGAR EL SISTEMA

Para purgar el sistema, ejecutar las siguientes etapas:

1. Abrir el grifo de ósmosis inversa y dejar salir el agua durante 24 h. El caudal de agua será un ligero chorrito en ese momento. NOTA: No consumir el agua del sistema antes de que esté completamente purgado.
2. Cerrar el grifo de ósmosis inversa una vez transcurridas las 24 h.
3. Una vez finalizada la purga, el sistema de ósmosis inversa está listo para ser utilizado.

NOTA: Como con cualquier otro sistema de tratamiento de agua, pueden aparecer fugas.

Dado que la presión del sistema se forma lentamente, puede que las fugas no aparezcan inmediatamente. Verificar de nuevo las eventuales fugas 24 horas después de purgar el sistema.

Funcionamiento del sistema de ósmosis inversa

¿CÓMO FUNCIONA?

Introducción: La planta de ósmosis inversa utiliza la presión del agua de la red para enviar el agua a través de los 3 filtros, reteniendo los minerales y las impurezas. Un agua, con un sabor más agradable, se almacena en el depósito, lista para ser consumida. Los minerales y las impurezas se desechan al desagüe. Los párrafos siguientes explican el funcionamiento de la planta de ósmosis de forma más detallada.

Prefiltro (cartucho 1): El agua de la red de agua fría atraviesa el prefiltro. Cf. Fig. 23. Dicho prefiltro contiene un cartucho de filtración de sedimentos, compuesto por un bloque de carbón activo. El cartucho reduce el sabor y el olor del cloro, la arena, las materias en suspensión y otros sedimentos.

Membrana de ósmosis inversa: El agua filtrada se dirige del prefiltro al cartucho que contiene la membrana de ósmosis inversa. Cf. Fig. 23. El cartucho de ósmosis inversa es una membrana espiral enrollada estrechamente. La membrana reduce las materias disueltas y las materias orgánicas. Un agua de alta calidad sale de la membrana (aproximadamente 30 ml por minuto).

El agua producida es enviada seguidamente al depósito de almacenamiento, al postfiltro o al grifo de agua de ósmosis.

El agua desechada que contiene las materias disueltas y las materias orgánicas es dirigida hacia el desagüe.

Depósito de almacenamiento: El depósito de almacenamiento retiene el agua producida. Cf. Fig. 23. Cuando el depósito está lleno, un diafragma en el interior del mismo retiene el agua presurizada a la mitad de la presión de la red, lo cual permite un caudal rápido en el grifo de agua de ósmosis. Cuando el depósito está vacío, la presión de la válvula de aire es de 0,35 - 0,48 bares.

Postfiltro (cartucho 2): El agua atraviesa el postfiltro antes de llegar al grifo de agua de ósmosis. Cf. Fig. 23. El postfiltro es un filtro de carbón activo. Todos los sabores y olores residuales son eliminados del agua de ósmosis producida. El grifo de ósmosis suministrará un agua sana y de alta calidad.

Grifo de agua de ósmosis: el grifo del fregadero o de la barra dispone de un botón de mando manual para suministrar el agua para beber. Cf. Fig. 23.

Dispositivo de paro automático: el aparato dispone de un dispositivo de paro automático para conservar el agua. Cuando el depósito de almacenamiento ha alcanzado su máxima capacidad y el grifo de agua de ósmosis está cerrado, la presión cierra un dispositivo de paro para detener el vertido a la evacuación. Al consumir el agua de ósmosis, la presión en el sistema disminuye y el dispositivo de paro se abre para permitir de nuevo el llenado del depósito.

Válvula de control: el manifold del sistema de ósmosis contiene una válvula de control situada bajo el cartucho central. La válvula de control impide que el agua producida almacenada en el depósito fluya hacia el desagüe. El reflujo podría dañar la membrana de ósmosis inversa.

Controlador de caudal: el agua desechada al desagüe es retenida por un controlador de caudal. Este permite mantener un caudal ideal para obtener un agua de alta calidad. El controlador de caudal está situado en el interior del racor acodado del manifold del sistema de ósmosis. Cf. Fig. 23 y 25.

Funcionamiento del sistema de ósmosis inversa

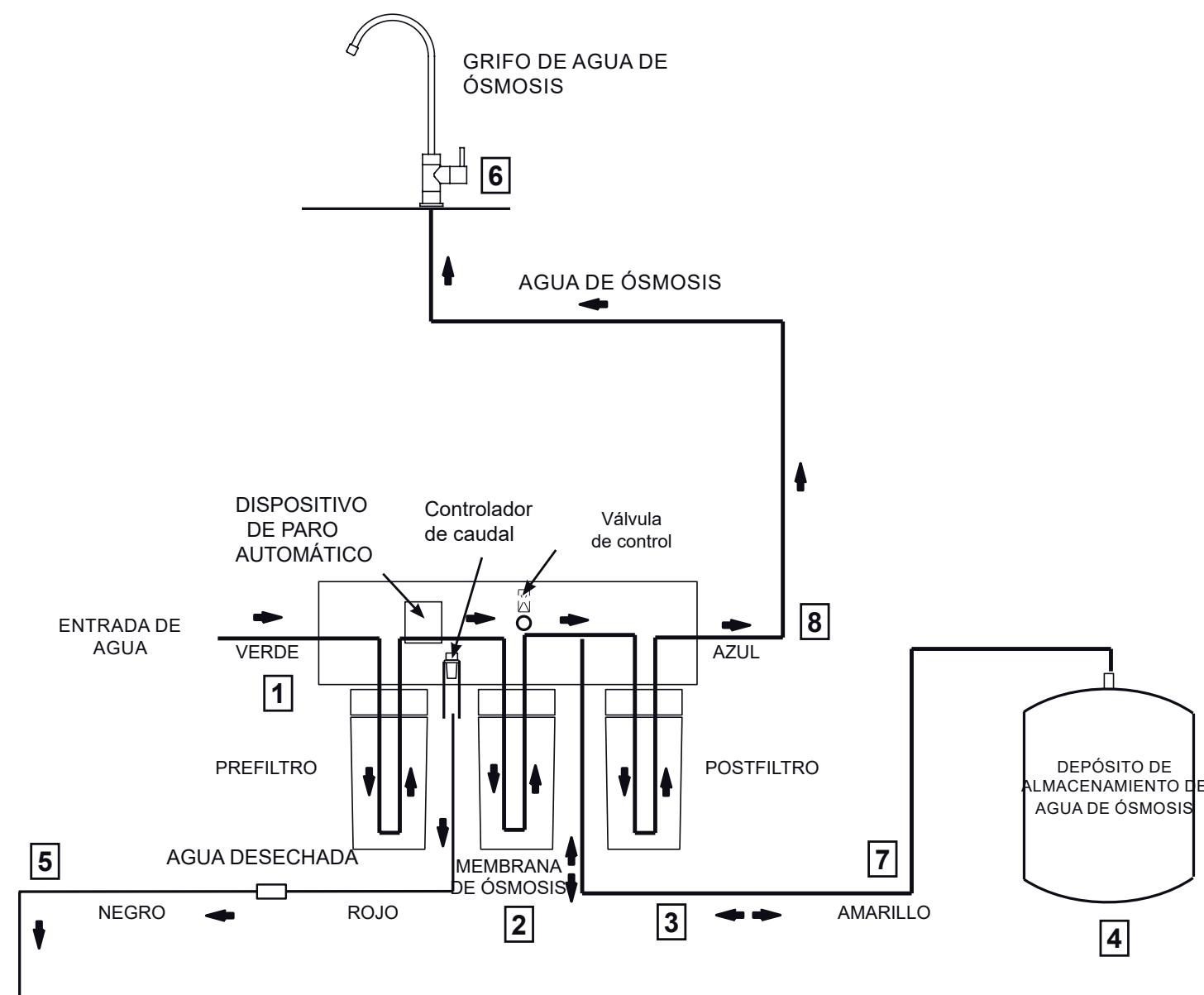

Desagüe. Esquema de la circulación del agua de ósmosis. FIG. 23

Descripción del circuito de agua

1. El agua atraviesa el prefiltro (cartucho 1). La arena, los sedimentos y las materias en suspensión son reducidos. El cloro es igualmente reducido. Cf. Fig. 23.
2. El agua sale del prefiltro y se dirige hacia la membrana de ósmosis inversa.
3. El agua atraviesa la membrana de ósmosis inversa. Las materias disueltas son reducidas.
4. El agua producida sale de la membrana de ósmosis inversa para ser almacenada en el depósito.
5. El agua desechada, conteniendo las materias disueltas, sale de la membrana de ósmosis inversa para ser evacuada hacia el desagüe.
6. El grifo se activa.
7. El agua producida sale del depósito de almacenamiento y atraviesa el postfiltro (cartucho 2), donde es filtrada de nuevo para mejorar su sabor.
8. El agua circula hacia el grifo de ósmosis inversa.

Mantenimiento

MANTENIMIENTO DEL PREFILTRO/POSTFILTRO

NOTA: Se recomienda cambiar los cartuchos de prefiltro y de postfiltro cada 6 meses aproximadamente. Es necesario reemplazarlos con más frecuencia si comienzan a atascarse debido a los sedimentos.

El prefiltro y el postfiltro son cartuchos antisedimentos con carbón activo en su composición. Cf. Fig. 24.

Es necesario reemplazar estos cartuchos periódicamente. Esto protegerá la membrana de los perjuicios del cloro, permitiendo igualmente a los filtros evitar el atasco debido a los sedimentos.

Puede que el caudal de agua se reduzca si los cartuchos de prefiltro y de postfiltro están saturados por los sedimentos. Cuando esto se produzca, reemplazar los cartuchos.

MANTENIMIENTO DE LA MEMBRANA DE ÓSMOSIS INVERSA

El cartucho de ósmosis inversa es una membrana espiral enrollada estrechamente. La membrana reduce las materias disueltas y las materias orgánicas. La vida útil de la membrana de ósmosis inversa depende principalmente del pH y de la dureza del agua de la red. La vida útil del cartucho es más larga si el pH es

elevado. Por ejemplo, si el agua de la red tiene un pH situado entre 6,8 y 7,7, el cartucho puede durar más de un año.

Sin embargo, la vida útil del cartucho puede ser inferior a 6 meses si el pH se sitúa entre 8,5 y 10. Los pH más elevados debilitarán la membrana y pueden causar pequeñas fugas. Es necesario reemplazar la membrana de ósmosis inversa si la actividad y/o la calidad del agua producida disminuyen.

El agua producida puede tener un sabor diferente, lo que indica que las materias sólidas y orgánicas atraviesan la membrana de ósmosis inversa. Ver Reemplazo de la membrana.

REEMPLAZO DEL CARTUCHO DE ÓSMOSIS INVERSA

Ejecutar las siguientes etapas para reemplazar los cartuchos.

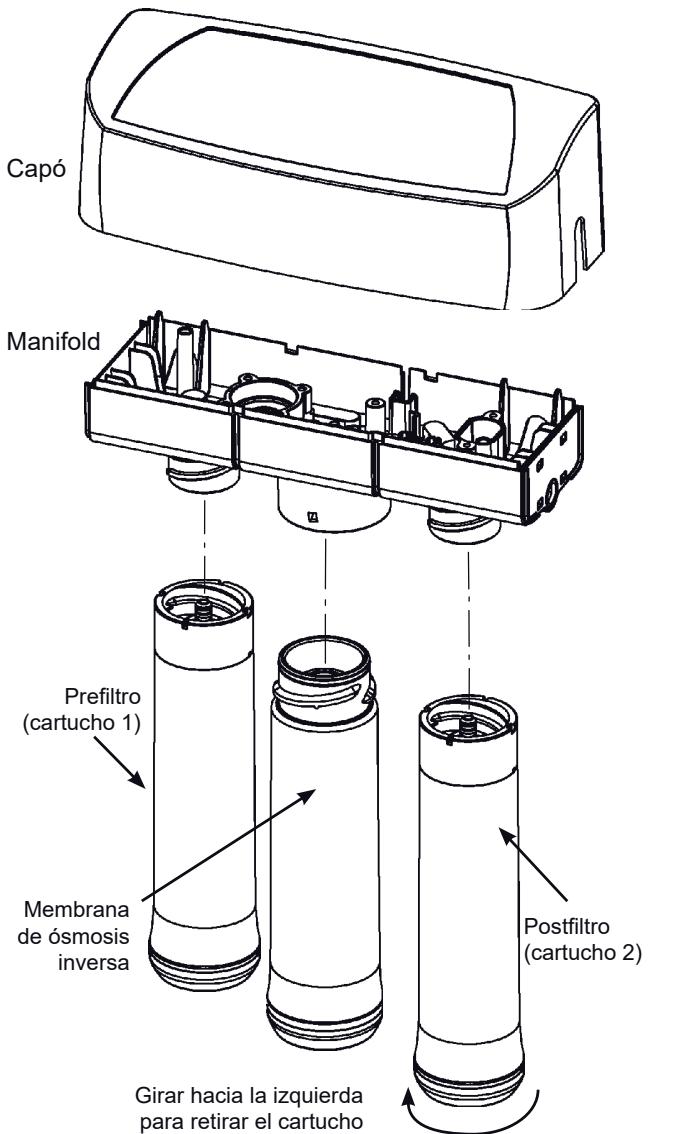

NOTA: No desmontar el manifold de su soporte. Flexionar o torcer la unidad puede dañar el manifold.

1. Retirar el cartucho de prefiltración (girar hacia la izquierda) del manifold para detener el caudal hacia el cartucho de ósmosis inversa.
2. Retirar el cartucho de ósmosis inversa.
3. Retirar el cartucho de postfiltración.
4. Desechar el cartucho en el lugar apropiado.
5. Instalar los nuevos cartuchos en orden inverso (postfiltro, membrana y, seguidamente, el prefiltro). Girar los cartuchos hacia la derecha para fijarlos a las cabezas de filtro. No apretar en exceso.
6. Purgar el sistema de ósmosis inversa. Cf página 14.

FIG. 24

REEMPLAZO DE LOS CARTUCHOS DE PREFILTRACIÓN Y DE POSTFILTRACIÓN

Para reemplazar los cartuchos, ejecutar las siguientes etapas.

NOTA: No desmontar el manifold de su soporte. Flexionar o torcer la unidad puede dañar el manifold.

1. Retirar el cartucho de prefiltración (girar hacia la izquierda) del manifold. Seguidamente, retirar el cartucho de postfiltración.
2. Desechar los cartuchos en el lugar apropiado.
3. Instalar los nuevos cartuchos en orden inverso (postfiltro, prefiltro). Girar los cartuchos hacia la derecha para fijarlos a las cabezas de filtro. No apretar en exceso.
4. Purgar el sistema de ósmosis inversa. Cf página 14.

Mantenimiento

CONTROLADOR DE CAUDAL

El controlador de caudal es necesario para una correcta instalación del sistema de ósmosis inversa. Cf Fig. 25. El controlador de caudal situado en el interior del racor acodado de la conexión con el desagüe, que se encuentra bajo el manifold, permite al agua circular correctamente hacia la membrana con el caudal necesario. Esto asegura la producción de un agua de alta calidad.

Verificar cada cierto tiempo el controlador de caudal y asegurar de que el orificio esté limpio y no obstruido.

Si el controlador de caudal necesita un mantenimiento, consultar la vista de despiece de la Fig 25. Ensamblar y desensamblar como se indica.

Si el controlador de caudal permanece en el interior del manifold al retirar el racor acodado, será necesario retirar el anillo y la junta tórica del orificio de evacuación, como se indica a continuación, para poder recuperarlo.

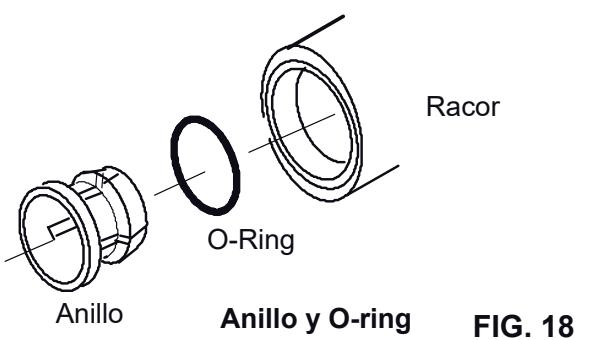

CAMBIAR EL ANILLO Y LA JUNTA TÓRICA

Retirar el anillo y la junta tórica del soporte con tips de un pequeño destornillador. No raspar las paredes internas del soporte. Cf Fig. 26 y 27.

1. Limpiar el soporte del anillo, lubricar con tips de una silicona a base de lubricante e introducir la junta tórica en la embocadura del soporte. Cf Fig 26 y 27.
2. Introducir el anillo en el interior del soporte hasta que quede instalado firmemente en su lugar. Cf Fig 26 y 27.

FIG. 25

Empujar la junta tórica en la embocadura del soporte e introducir el anillo.

Junta tórica

FIG. 27

Cambiar el anillo y la junta tórica

FIG. 26

Anillo (tirar hacia atrás para retirar el tubo)

Tubo

Desconectar el tubo

Diagnóstico de averías

Problema: mal sabor y olor a cloro en el agua de osmosis producida.
Causa: El nivel de cloro en la red de agua es superior al limite máximo autorizzato, lo que provoca un deterioro de la membrana.	Corrección: Si la red de agua contiene más de 2.0 ppm de cloro, es necesarioañadir un filto adicional al equipo de osmosis inversa. Corregir esta situación antes de relaizar el mantenimiento del aparato.
Causa: El prefiltro no es capaz de reducir el cloro contenido en el agua.	Corrección: Reemplazar el prefiltro, el postfiltro y la membrana de osmosis inversa.
Problema: Otro sabor y/o olor.
Causa: Postfiltro uso. Causa: Membrana de osmosis inversa usada.	Corrección: Reemplazar el postfiltro. Si el sabor y el olor persisten, reemplazar el prefiltro y la membrana de osmosis inversa. Cf págrina 18.
Causa: Contaminación en el depósito de agua de osmosis.	Corrección: Proceder a las etapas de saneamiento. Reemplazar el prefiltro y el postfiltro. Cf págrina 14.
Causa: Sistema contaminado.	Corrección: Sanear todo elSYSTEMA.
Problema: El caudal de agua de osmosis es demasiado débil
Causa: El agua de la red no corresponde a las specifications.	Corrección: Aumentar la presión del agua, preparar el agua según los requisimientos previos antes de efectuar el mantenimiento del aparato.
Causa: El prefiltro o la membrana de osmosis inversa está atascados por los sedimentos.	Corrección: Reemplazar el prefiltro. Si el caudal no augmente, reemplazar el postfiltro y la membrana de osmosis inversa. Cf págrina 18.
Problema: Elsystema produce menos agua de osmosis que habitualmente.
Causa: La energia de aire en el depósito es inferior a 0,35-0,48bares	Corrección: Abrir el grifo de osmosis inversa y la evacuación hasta que el caudal se transforme en «gota a gotax». Dejar abierto el grifo y verificar la presión del depósito. Si esta es baja, presurar hasta 0,41bares. Cerrar el grifo parahlenar el depósito.
Problema: Tasa importante de materias disueltas en el agua de osmosis (TDS)
Causa: El agua de la red no corresponde a las espécificaciones.	Corrección: Aumentar la presión del agua, preparar el agua según los requisimientos previos antes de efectuar elostenimiento del aparato. Corrección: Enviart muestras del agua tratada y no tratada a un laboratorio de análisis de agua para testarla. Es importante testar ambas muestras para determinar la eficacidia del systema. Si las materiaias disueltas no están conformes con las prestaciones indicadas, reemplazar el prefiltro, el postfiltro y la membrana.
Causa: Controlador de caudal atascado.	Corrección: Reemplazar el controlador de caudal. Cf págrina 19.
Problema: Agua desechada al desaguè en continuo yotta o ninguna cantidad de agua de osmosis.
Causa: Falta el controlador de caudal en el interior del soporte.	Corrección: Asegurarse de que el controlador de caudal esté insta-lado. Cf págrina 19.
Problema: Fugas de agua en los racores rápidos
Causa: los tubos no se han cortado en ángulo recto.	Corrección: Cortar los tubos en ángulo recto. Cf págrinas 12 y 13.
Causa: los tubos no está incluidicos correctamente en el racor.	Corrección: Introducir correctamente los tubos en el interior de los racores. Cf págrinas 12 y 13.
Causa: Tubos con cortes.	Corrección: Retirar los tubos de los racores. Cortar la porción con cortes. Introducir de nuevo el tubo en los racores. Cf págrinas 12 y 13. Si se retira el tubo de evacuación del desaguè,deo colocado el racer acodado al que está conectado. Cf págrina 19.
Causa: La superficie exterior de los tubos no está lisa.	Corrección: Retirar los tubos de los racores. Cortar la porción no lisa. Introducir de nuevo el tubo en los racores. Cf págrinas 12 y 13. Si se retira el tubo de evacuación del desaguè,dejar colocado el racer acodado al que está conectado. Cf págrina 19.

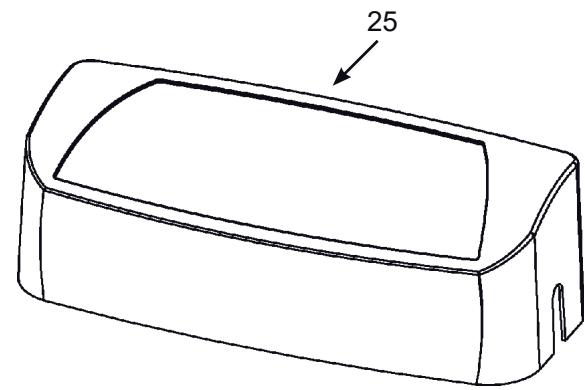

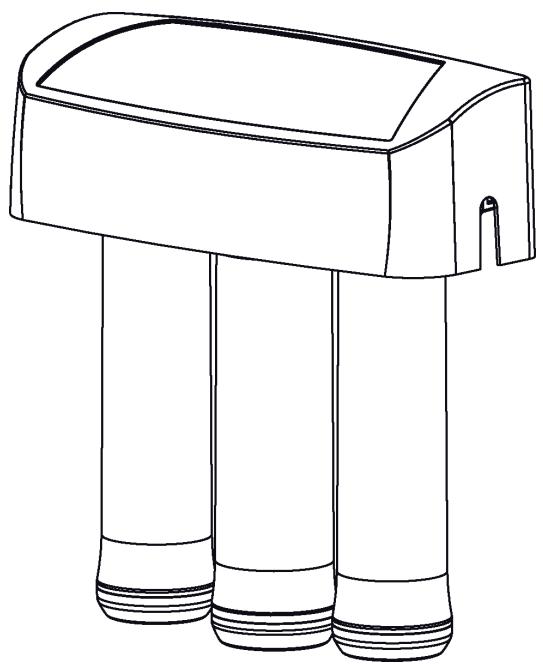

Vista de despiece

Lista de piezas de recambio

N°	Referencia	Descripción
-	7333129	Kit de fijación (incluidas 2 unidades de cada ref. 1 y 2)
1	↑	Tornillos (2 necessarios)
2	↑	Arandelas (2 necessarias)
3	7285368	Manifold de recambio (incluidas las ref. 4 -11)
-	7333137	Kit de valvula de control (incluida la ref. n° 5 + 2 unidades de la ref. n° 4)
4	↑	Junta tórica, cobertura del dispositivo de paro automatístico (x 2)
5	↑	Ensamblado de control
-	7333145	Kit de valvula de paro automatístico
6	↑	Tornillos (x 6)
7	↑	Arandelas (x 4)
8	↑	Ensamblado de valvula de paro automatístico
-	7333179	Kit de diafragma (incluidas las ref. n°10 y 11 + 2 unidades de la ref. n°9)
9	↑	Diafragma (x 2)
10	↑	Plongeur
11	↑	Anillo deSeparated
-	7333153	Kit de controlador de caudal
12	↑	Inserto del controlador de caudal
13	↑	Codo, racor rápido, conexión de 1/4" (6,35 mm) x tubo 1/4" (6,35 mm)

N°	Referencia	Descripción
14	7306025	Cartuchos de prefiltración y de postfiltración*
15	7306083	Membrana de osmosis inversa*
16	7205326	Depóstito de almacenimiento
-	7333161	Kit de de conexión del depóstito (incluidas las ref. 17-19)
17	↑	Tuerca para tubo de 3/8" (9,5 mm)
18	↑	Inseto para tubo de 3/8" (9,5 mm)
19	↑	Racor 1/4" NPT x 3/8" (6,35 mm) Jaco
20	DE039	Racor de alimentación de agua fria
21	119-8600123	Racor de evacuación
22	7208560	Racor tubo de 1/4" (6,35 mm) Q.C hacía 3/8" (9,5 mm) Q.C.
23	119-8600092	Racor grifo, rosca de 7/16" hacía 3/8" (9,5 mm)
24	119-8600096	Ensamblado del grifo
25	7292080	Capó, pedir el autoadhesivoCEE:
■	7306106	Autoadhesivo para capó
■	7161823	Tubo, 1/4" (6,35 mm) x 6 metros, blanco ▲●
■	7157280	Tubo, 3/8" (9.5 mm) x 6 metros, blanco ▲●

• Comprar los cartuchos de reemplazo en el distribuidor en el que se ha adquirido la unidad completa de ósmosis inversa.

No dibujado. - No incluido. Longitud para instalaciones a distancia, reemplazo de los tubos de color.

ETAPA A: SUMINISTRO DE AGUA DE RED

VIDA ÚTIL DEL DISPOSITIVO
