FIH 60 EGK 756C2 - Campana inclinada VALBERG - Manual de uso y guía de instrucciones gratis

Marca	Valberg
Modelo	FIH 60 EGK 756C2
Tipo de producto	Campana inclinada
Ancho (estimación)	60 cm
Alimentación eléctrica	220-240 V ~ 50 Hz
Potencia del motor	210 W
Iluminación	2 x Módulo LED, 1.5 W cada uno, 12 V DC
Clase de eficiencia energética	C
Caudal de aire máximo	625 m³/h
Nivel sonoro (mín./máx.)	58 dB(A) / 67 dB(A)
Número de velocidades	3
Tipo de control	Botones basculantes mecánicos
Temporizador	Sí, rápido (5 minutos)
Filtro de grasa	Metálico, limpieza mensual
Filtro de carbón activo	Para recirculación, cambio anual
Distancia mínima de instalación (cocina gas/eléctrica)	750 mm / 650 mm
Garantía	2 años
Reparabilidad de la iluminación por el usuario	No (módulo LED integrado)
Consumo en espera	0,45 W
Presión máxima	295 Pa

Preguntas frecuentes - FIH 60 EGK 756C2 VALBERG

¿Cómo instalar la campana inclinada FIH 60 EGK 756C2?

La instalación debe ser realizada por un electricista calificado. Fije el soporte de pared con los tornillos y tacos suministrados, cuelgue la campana, luego fije la chimenea decorativa. Respete las distancias de seguridad respecto a la placa de cocción: 750 mm para gas, 650 mm para eléctrica.

¿Cuál es la distancia mínima entre la campana y la placa de cocción?

La distancia recomendada entre la parte superior de la placa y la parte más baja de la campana es de 65 a 75 cm. Para placas de gas, el mínimo es de 750 mm; para placas eléctricas, 650 mm.

¿Cómo limpiar los filtros de grasa?

Limpie el filtro metálico todos los meses con un detergente doméstico o en el lavavajillas. Un filtro sucio puede provocar riesgo de incendio.

¿Cuándo cambiar el filtro de carbón activo?

El filtro de carbón activo (usado en modo recirculación) debe reemplazarse al menos una vez al año, o más a menudo según el uso. Atrapa los olores.

¿Qué hacer si la campana no se enciende?

Verifique primero la conexión del cable de alimentación. Si la lámpara no se enciende, la bombilla LED puede haberse fundido; contacte al servicio postventa ya que no es reemplazable por el usuario. Si el ventilador no funciona, las aspas pueden estar atascadas o el motor dañado.

¿Cómo usar el temporizador rápido?

Mantenga presionadas las teclas + y - durante 1 segundo. La pantalla numérica parpadea y el temporizador de 5 minutos se inicia. Después de la cuenta regresiva, el motor y la lámpara se apagan automáticamente.

¿Puedo reemplazar la bombilla yo mismo?

No, la iluminación es un módulo LED integrado no reemplazable por el usuario (según las características técnicas). En caso de avería, contacte a un profesional calificado o al servicio postventa.

¿Puede la campana funcionar en modo recirculación?

Sí, si no puede evacuar el aire al exterior. Debe instalar filtros de carbón activo (vendidos por separado). Siga las instrucciones del manual para el montaje.

¿Qué significan las velocidades 1, 2, 3?

Las velocidades corresponden al nivel de aspiración: 1 para baja (lenta), 2 para media, 3 para rápida. La pantalla numérica indica la velocidad seleccionada.

¿Cómo reducir las vibraciones de la campana?

Verifique primero que la campana esté correctamente fijada al soporte de pared. Si las vibraciones persisten, el motor o las aspas pueden estar dañados. Haga reparar el aparato por un técnico calificado.

MANUAL DE USUARIO FIH 60 EGK 756C2 VALBERG

Este producto está garantizado durante un periodo de dos (2) años a partir de su fecha de compra* contra cualquier defecto de funcionamiento derivado de un material o fabricación. Esta garantía no cubre los daños o anomalías que pudieran producirse como consecuencia de una instalación incorrecta, utilización inadecuada o del desgaste normal del producto.

*sujeto a la presentación del correspondiente justificante de compra.

Hotte aspirante

Afzuigkap

Campana extractora

966902 - FIH 60 EGK 756C (v2)

966903 - FIH 90 EGK 756C (v2)

ELECTRO DEPOT

1 route de Vendeville

59155 - FACHES THUMESNIL - France

www.electrodepot.fr

GUIDE D'UTILISATION 02

GUIA DE UTILIZACION 30

Merci!

Le agradecemos que se haya decidido a adquirir este producto de la gama de VALBERG.

Los productos de la marca ELECTRO DEPOT están seleccionados, aprobados y recomendados por VALBERG, lo cual permite garantizar su utilización simple, rendimiento fiable y calidad irreprochable.

No nos cabe duda de que se sentirá satisfecho cada vez que utilice este aparato.

¡Bienvenidos a ELECTRO DEPOT!

Visite nuestro sitio web: www.electrodepot.fr

ELECTRO DEPOT

A	Precauaciones de seguridad	32	Precauaciones de sécurité
		36	Preparativos previos a la instalación del aparato
B	Instalación	37	Instalación (con evacuación de humos ha-cía el exterior)
C	Mandos y utilización	40	Mandos y utilización
D	Limpieza ymantimiento	40	Mantenimiento
		41	Resolución de problemas
E	Informaciones complementarias	42	Característica técnicas
		43	Aviso para la protección del medio am-biente

Precauciones de seguridad

• Este manual de uso ha sido elaborado con su seguridad en mente. Léalo detenidamente en su totalidad antes de proceder a instalar el aparato y consérvelo a mano para poder consultarlo en otra ocasión.
• Todos los trabajos eléctricos necesarios para la instalación del aparato deberá efectuarlos un técnico electricista o una persona competente.
• La instalación del aparato debe efectuarla una persona debidamente cualificada, observando estrictamente las instrucciones proporcionadas por el fabricante.
• Los elementos accesibles del aparato podrán alcanzar temperaturas bastante elevadas durante su uso.
• Asegúrese de mantener a niños pequeños a una distancia prudente del aparato. No toque el aparato.
• Procure no provocar llamas debajo de la campana extractora.
• El fabricante recomienda encarecidamente mantener a niños pequeños y

bebés a una distancia prudente del aparato.

• Este aparato podrá ser utilizado por niños de una edad mínima de 8 años, como por personas con discapacidades físicas, sensoriales o mentales o que no cuenten con la experiencia o los conocimientos necesarios, siempre y cuando estén supervisados por una persona responsable de su seguridad o hayan recibido previamente instrucciones que les permitan utilizarlo con toda seguridad y sean plenamente conscientes de los peligros implicados. No permita que los niños utilicen el aparato a modo de juguete. No debe permitirse que los niños lleven a cabo las tareas de limpieza y mantenimiento del aparato sin estar con la debida supervisión de un adulto.
• Procure que tanto el aparato como su cable de alimentación permanezcan fuera del alcance de niños menores de 8 años.
• El circuito eléctrico que alimenta al aparato debe estar provisto de un dispositivo de desconexión adecuado que cumpla los requisitos de las normativas

vigentes sobre instalaciones eléctricas. El cableado fijo debe constar de un interruptor de desconexión efectivo en todos los bornes, con una separación de 3 mm como mínimo con cada borne. - Examine periódicamente el cable de alimentación y su enchufe para comprobar que no están dañados de ningún modo. Si el cable de alimentación estuviera dañado, deben sustituirlo el fabricante, su servicio posventa o otra persona de cualificación similar. De esta forma se evitarán riesgos innecesarios. - Procure que los cables eléctricos no lleguen a tocar las partes calientes del aparato. - Asegúrese de que el cable de alimentación no quede pisado debajo del aparato ni trabado en su interior. Asimismo, procure manipularlo adecuadamente para evitar dañarlo. - No instale el aparato en exteriores ni tampoco en lugares húmedos o propensos a fugas o derrames de agua; como por ejemplo, bajo o en proximidad de un fregadero. En caso de

producirse una fuga de agua que llegara a mojar el aparato, déjelo secar al aire.

• No utilice aerosoles cuyo contenido sea inflamable en proximidad del aparato.
• Asegúrese de desechar de manera adecuada los elementos del embalaje.
• No utilice aerosoles cuyo contenido sea inflamable en proximidad del aparato.
• Asimismo, se recomienda prestar atención particular a la hora de utilizar y limpiar el aparato. Lea detenidamente los apartados referentes a la limpieza y el mantenimiento del aparato.
• No utilice dispositivos de limpieza a vapor para limpiar el aparato.
• El aparato no ha sido diseñado para ser utilizado de forma conjunta con un temporizador externo ni con un sistema de control a distancia independiente.
• Este aparato ha sido diseñado únicamente para uso doméstico.
• ¡Advertencia!

de consultar las normativas locales referentes a la instalación de salidas de evacuación de humos para campanas extractoras. No conecte la salida de humos de su campana extractora a conductos de evacuación de aire caliente de calefactores, tiros de chimeneas o conductos de ventilación. Asegúrese de que el lugar donde se instale el aparato cuente con ventilación adecuada y conforme a los requisitos establecidos por las normativas locales. Asegúrese de que el caudal de extracción de aire máximo de cualquier otro aparato presente en el lugar donde vaya a instalar su campana extractora no supere los 4 Pa (0,04 milibares). El lugar donde se instale la campana extractora debe estar con ventilación adecuada. En particular, si cabe la posibilidad de que vaya a utilizarse simultáneamente con aparatos que funcionan con gas u otros combustibles. La evacuación de humos del aparato no debe canalizarse hasta un conducto de extracción de gases de salida de aparatos que quemen gas u otros combusti

Deben respetarse las normativas vigentes referentes a los sistemas de extracción de aire.

• Advertencia: Antes de conectar la campana extractora a la red eléctrica, proceda como sigue: Interrumpa la alimentación a la toma de corriente y asegúrese de que la tensión y frecuencia del suministro eléctrico coinciden con las indicadas en la placa de especificaciones técnicas del aparato.
• Advertencia: La campana extractora podría diferir de configuración en caso de recibir una descarga electrostática (p. ej., la provocada por rayos durante tormentas eléctricas). Dicha situación no debería conllevar riesgo alguno de avería o deterioro. Desenchufe la campana extractora de la toma de corriente y vuelva a enchufarla al cabo de unos instantes.
• Para evitar en lo posible cualquier riesgo de incendio, limpie periódicamente el filtro metálico. Asimismo, vigile los elementos de cocción que contengan aceite caliente y ajuste adecuadamente la potencia de los fogones o placas térmicas.
• No utilice la campana extractora si presenta indicios de deterioro o bien no funciona como es debido.

Póngase en contacto con nuestro departamento de atención al cliente.

• No deben efectuarse bajo el aparato ningún tipo de cocción que conlleve la generación de llamas.
• Cuando proceda a la instalación del aparato, observe imperativamente las separaciones indicadas a continuación entre la superficie de la placa de cocción u hornilla y la superficie inferior de la campana extractora. Hornillas a gas: 750 mm. Placas de cocción eléctricas: 650 mm.
• Advertencia: Existirá riesgo de provocar un incendio o sufrir descarga eléctrica si no se lleva a cabo la limpieza del aparato conforme a las instrucciones proporcionadas.
• Deberá proporcionarse ventilación adecuada al lugar donde se instale la campana extractora en caso de que vaya a utilizarse simultáneamente con aparatos que funcionan con gas u otros combustibles.
• Advertencia: Si no se instalan los tornillos o el dispositivo de fijación de acuerdo con estas instrucciones, se puede producir un riesgo eléctrico.
• Advertencia: Si no se siguen las instrucciones para la instalación de tornillos o dispositivos de fijación, pueden producirse riesgos eléctricos.
• Consulte el párrafo a continuación en este manual para obtener más información sobre la instalación y la sustitución de las lámparas.

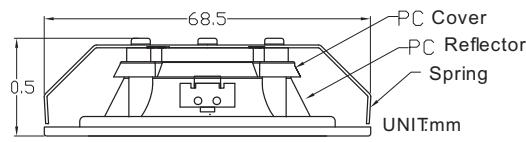

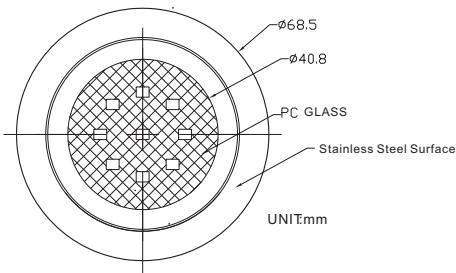

• Las lámparas disponibles y la correspondencia de los códigos ILCOSD con las fotografías de lámparas: 12VDC 1.5W -> DSR-1.5-S. Tipo de uso de la lámpara (o tipo de uso de la lámpara alternativa) -> DSR-1.5-S (código ILCOSD según norma IEC 61231).
• Módulos LED, balasto separado. Lámpara redonda.
• Máx. potencia: 1.5W
• Rango de voltaje: 12V
• Dimensiones:

Preparativos previos a la instalación del aparato

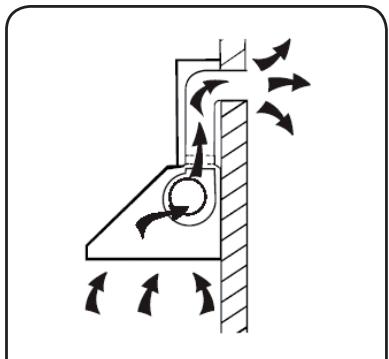

A. De existir ya un conducto de evacuación de humos con salida al exterior, podrá conectar a este su campana extractora.

Según se muestra en la imagen contigua, podrá efectuar dicha conexión utilizando un tubo de extracción (de material no inflamable o tubo flexible de aluminio esmaltado de un diámetro interior de 150 mm) (Figura 1).

Observaciones: Los conductos de ventilación no están incluidos.

Figura 1

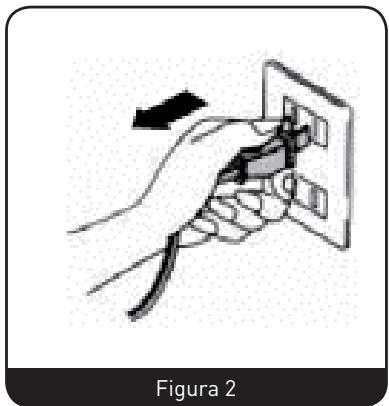

B. Antes de proceder a instalar el aparato, asegúrese de que esté apagado y desenchufado de la toma de corriente. (Figura 2)

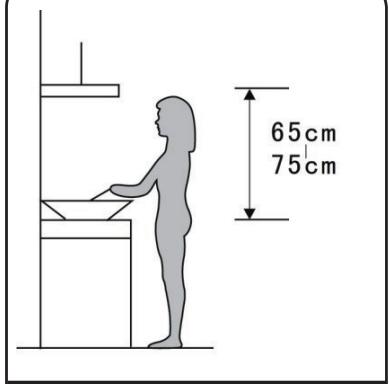

C. Para garantizar su óptima eficacia de funcionamiento, la campana extractora debe instalarse a una altura de entre 65 y 75 cm por encima de la superficie de la hornilla o placa de cocción. (Figura 3)

Figura 3

Instalación (con evacuación de humos hacer el

ATENCIÓN

• Asegúrese de observar las advertencias incluidas en el manual de uso referentes a la utilización del apa

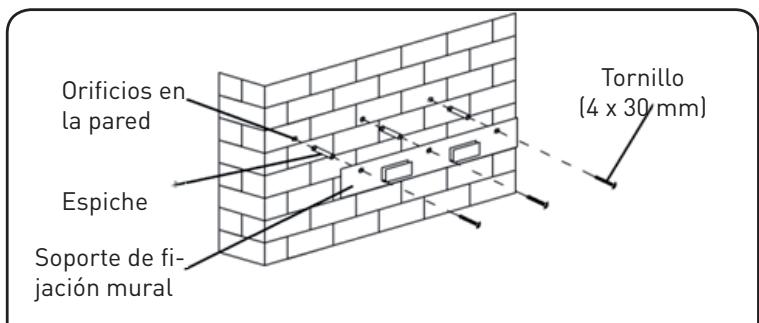

• Taladre 3 orificios donde fijar el soporte. Fije a la pared el soporte de fijación mural utilizando los tornillos y espiches suministrados con el aparato. (Figura 4)

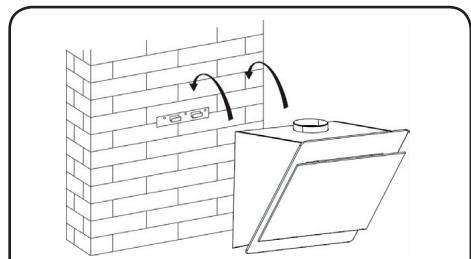

• Levante la campana extractora y cuélguela de los ganchos presentes en el soporte mural. (Figura 5)
• Fije la carcasa en su sitio utilizando los tornillos de seguridad. Fije la campana extractora a la pared realizando 2 espiches y 2 tornillos ST4 x 30 mm. (Figura 6)
• Conecte el tubo de plástico en la parte superior de la campana extractora. (Figura 7) Observaciones: Los conductos de ventilación no están incluidos.

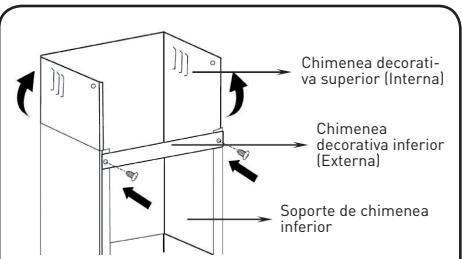

• El soporte de chimenea inferior sirve para fijar en su sitio la chimenea decorativa inferior.

Utilizando 2 tornillos de 4 x 8 mm, fije el soporte de chimenea decorativa a la chimenea decorativa inferior. Antes de fijar el soporte a la chimenea, decida la ubicación de los orificios de fijación del soporte y, a continuación, fíjelo a la pared utilizando 2 espiches y 2 tornillos ST4 x 30 mm. No apriete los tornillos en exceso y asegúrese de que la chimenea decorativa superior pueda desplazarse libremente a fin de poder ajustar su altura una vez instalada. (Figura 8)

1. Tire hacia arriba de la chimenea decorativa superior para modificar su altura. Ajústela a la altura requerida. Marque la ubicación de los dos orificios de fijación del soporte de chimenea superior, taladre los correspondientes orificios y fije el soporte a la pared realizando 2 espiches y 2 tornillos ST4 x 30 mm. (Figura 9)

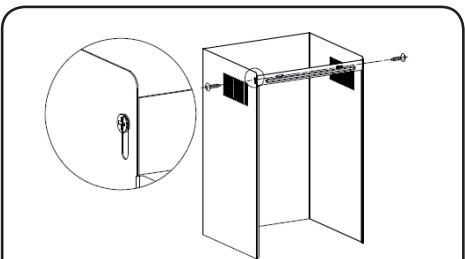

2. Utilizando 2 tornillos ST4 x 8 mm, fije el soporte de chimenea superior a la chimenea decorativa superior. (Figura 10)
3. Finalmente, fije la chimenea decorativa inferior a la campana extractora utilizando 2 tornillos ST4 x 8 mm. (Figura 11)

Figura 4

Figura 5

Figura 6

Figura 7

Figura 8

Figura 9

Figura 10

Figura 11

Instalación sin abertura hacia el exterior

Función del aire de circulación

Para cambiar la campana extractora de "salida de aire" a "aire de circulación" necesita filtros de carbón activo.

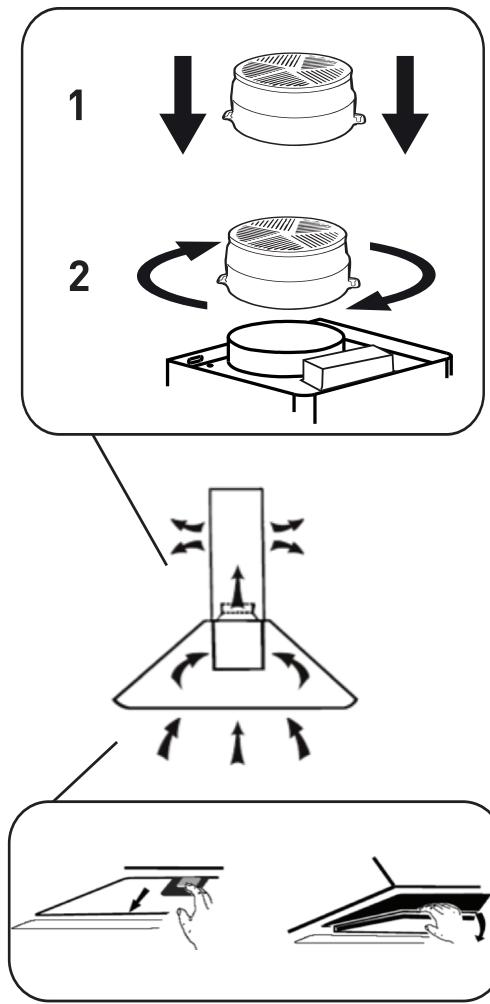

Instalación del filtro de carbón activo

• Para instalar el filtro de carbón activo, primero retire el filtro de aluminio.
• Abra la rejilla, pulse el bloqueo y deslice el filtro hacia abajo.
• Coloque el filtro de carbón activo en la unidad y gírelo hacia la izquierda.
• Vuelva a colocar la rejilla en su dirección original
• Se recomienda encender la campana extractora una hora antes de cocinar. Además, también es aconsejable dejarla funcionar unos 15 minutos una vez finalizada la cocción para eliminar por completo los olores y posibilitar el transporte de aire utilizado.

OBSERVACIONES

Asegúrese de que el filtro está bien colocado; de lo contrario, podría despegarse y suponer un peligro.

La instalación de un filtro de carbón disminuye la potencia de aspiración de la campana.

Mandos y uso de la campana

Pulsadores de tipo mecánico

0

-

8

+

※

Botón de encendido/apagado

Permite encender o apagar el ventilador del aparato.

+

Botón de aumento de la velocidad

Permite aumentar la velocidad del ventilador.

Botón de disminución de la velocidad

Permite disminuir la velocidad del ventilador.

Botón de activación/desactivación de la iluminación

8

Pantalla digital

Muestra el nivel de velocidad del ventilador: el nivel 1 corresponde a la velocidad lenta, el 2 a la velocidad media y el 3 a la velocidad rápida.

Temporizador de apagado automático:

Con el aparato en configuración, mantenga pulsados simultáneamente los botones + y - durante 1 segundo; la indicación de la pantalla digital comenzará a parpadear y se inicia una cuenta atrás de 5 minutos. Al cabo de dichos 5 minutos, el motor del ventilador y la iluminación se apagarán automáticamente y el aparato emitirá un tono de aviso de 1 segundo de duración.

Mantenimiento

Apague el aparato y desenchúfelo de la toma de corriente antes de proceder a limpiarlo.

Limpieza periódica

Utilice un paño suave ligeramente humedecido con agua jabonosa templada o detergente doméstico. No utilice estropajos metálicos ni productos o utensilios abrasivos o químicos ni tampoco cepillos de cerdas duras para limpiar el aparato.

Limpieza mensual del filtro de grasa

MEDIDA DE PRECAUCIÓN IMPERATIVA: limpie el filtro una vez al mes para evitar posibles riesgos de incendio.

El filtro atrapa las grasas, los humos y el polvo que se generan durante la cocción de los alimentos y, por lo tanto, afecta de manera directa la eficacia de funcionamiento de la campana extractora. De no limpiarse con la secuencia indicada, los residuos de grasa acumulados (potencialmente inflamables) acabarán obstruyéndolo. Límpielo utilizando un detergente de uso doméstico.

Limpieza anual de los filtros de carbón activo

SOLO aplicable si se usa el aparato en modo de recirculación de aire (sin extracción de humos hacia el exterior). Este filtro tiene como propósito filtrar los olores y deben sustituirse como mínimo una vez al año en función de la frecuencia con que utilice su campana extractora.

Sustitución de la bombilla

• Apague la unidad y desconecte primero el enchufe.
• Espere hasta que la bombilla se enfríe antes de reemplazarla.

-Saque el filtro de aluminio y atornille la bombilla desde el interior de la campana extractora.

• Reemplace con el mismo tipo de

bombilla: 12VDC 1.5W

-El código ILCOS D para esta lámpara es: DSR-1.5-S

Figura 13

Resolución de problemas

Problemas	Causas	Solutaciones
La luz del aparato se enciende pero el ventilador no funciona.	Las aspas del ventilador está trabadas. El motor está dañado.	Apague el aparato y Solicite exclusivamente su reparación a un先进技术ual.
Tanto la luz del aparato como el ventilador no funciona.	La bombilla se ha fundido. El cable de alimentación no está correctamente enchufado.	Sustituya la bombilla por otra de una potencia adecauda. Vuelva a enchufarlo correctamente en la toma de corriente.
El aparato vibra en excesso.	Las aspas del ventilador está dañadas. El motor del ventilador no está correctamente fjado en su situ. El aparato no está correctamente fjado en su soporte.	Apague el aparato y Solicite exclusivamente su reparación a un先进技术ual.
		Apague el aparato y Solicite exclusivamente su reparación a un先进技术ual.
		Descuelgue el aparato y solicucebe que el soporte este firmamente instalado en su situ.
La campana extractor no aspira como es debido.	LaSeparatedación entre el aparato y la superficie de coccción es demasiado elevado.	Ajuste dichaSeparatedación entre 65 y 75 cm

Las informaciones incluidas en la ficha técnica del producto se proporcionan en el orden indicado a continuación y figuran también en el folleto informativo del producto, así como en cualquier otra documentación suministrada con este.

Mediciones realizadas según las normativas europeas N° 65/2014 y 66/2014 de la Comisión Europea y la norma EN 61591.

Producto	Símbolo	Valor	Valor	Unidad
marca		Valberg	Valberg
Identificacion del Modelo		FIH 60 EGG 756C (v2)	FIH 90 EGG 756C (v2)
Cólico del producto		966902	966903
Consumo de energia anual	AEChotte	85	85	kWh
Clase de eficiencia energetica		C	C
Eficiencia Fluidodinamica	FDEhotte	17	17
Clase de eficiencia fluidodinamica		D	D
Eficiencia luminosa	LEhotte	44	40	lux/Watt
Clase de eficiencia luminosa		A	A
La eficiencia de filtracion de las grasas	GFEhotte	69,7	69,7	%
Clase de eficiencia de filtracion de grasas		D	D
Flujo de aire a la velocidad minima durante el functionality normal		590,7	590,7	m3/h
Fluo de aire a velocidad Tmaxa durante el functionality normal		361,9	361,9	m3/h
Nivel de potencia acústica a velocidad minima en functionality normal	Lwa	58	58	dB(A)
Nivel de potencia acústica a velocidad minima en functionality normal	Lwa	67	67	dB(A)
Consumo de electricidad medido en mode "detener"	Po	-	-	w
El Consumo eletrico en mode de "Espera"	Ps	0,45	0,45	w
Documentación técnica e información adicional	Símbolo	Valor	Valor	Unidad
Índice de eficiencia energetica	EELhotte	1,4	1,4
Factor de crecimiento en el tiempo	f	80,2	80,2
Flujo de aire medido en el punto de máximo rendimiento	Qbep	330,8	330,8	m3/h
La presión de aire medida en el punto de规模最大 eficiency	Pbep	295	295	Pa
Energía electrónica de entrada medida en el punto de规模最大 eficiency	Wbep	159,2	159,2	W
Illuminación promedio del systema de iluminación en la superficie de coccción	Emoyen	176	161	lux
Potencia nominal del systema de iluminación	WI	4	4	W
Flujo de aire Tmaxo	Qmax	625	625	m3/h
Característica tínicas	Símbolo	Valor	Valor	Unidad
Voltaje nominal		220-240 ~ 50	220-240 ~ 50	V/Hz
Clase de protección electrónica		I	I
Potencia del motor		210	210	W
Tipo de iluminación		2 x Module LED	2 x Module LED
Poder de iluminación		1,5 / 3	1,5 / 3	W
Illuminación reemplazable por el usuario		No	No
Potencia total asignada		213	213	W

Embalaje y medioambiente

Cómo desechar los materiales del embalaje

Los materiales del embalaje protegen su aparato contra los posibles daños que se puedan originar en el transporte.

Estos materiales son respetuosos con el medioambiente ya que son reciclables. El reciclado de los materiales permite, al mismo tiempo, economizar las materias primas y reducir la producción de residuos.

Cómo desechar su antiguo aparato

RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos), que significa que al final de su vida útil no debe tirarse a la basura, sino depositarse en el punto de recogida selectiva de residuos de su localidad. La valorización de los residuos contribuye a conservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/UE

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la implicación de todos, tanto del proveedor como del usuario.

Por ello, su aparato, tal y como señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe, bajo ningún concepto, tirarse a un contenedor público o privado de residuos domésticos. El usuario tiene derecho a depositar el aparato en un punto público de recogida selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones, de conformidad con la directiva.

Inutilice el aparato inmediatamente. Desconecte el enchufe de alimentación y corte el cable eléctrico. Retire o destruya los cierres de basculación o de resorte antes de desechar el aparato. Esto evitará que los niños puedan encerrarse en el aparato y poner así su vida en peligro.

Por la seguridad de los niños, guarde sus aparatos en un lugar seguro hasta que pueda eliminarlos, preferentemente fuera de su domicilio.
