Tipo de producto	Lavavajillas empotrable
Marca	VALBERG
Modelo	VAL LVFI 12C45 BVT
Capacidad	12 cubiertos
Altura	820 - 870 mm (ajustable)
Anchura	598 mm
Profundidad	550 mm
Peso neto	38 kg
Alimentación eléctrica	220-240 V ~ 50 Hz, 10 A
Potencia total	1 900 W
Presión de agua	0,03 - 1 MPa (0,3 - 10 bar)
Clase energética	A+
Consumo energético anual	285 kWh (en 280 ciclos)
Consumo anual de agua	3 360 L (en 280 ciclos)
Nivel sonoro	45 dB(A)
Programas de lavado	Intensivo 70°C, Rápido 50 min 65°C, Eco 50°C, Rápido 30 min 40°C, Remojo
Duración del programa estándar (Eco)	164 min
Funciones	Inicio diferido (3/6/9h), Secado activo, Descalcificador de agua ajustable, Aquastop (en algunos modelos)
Mantenimiento	Limpieza regular de los filtros y brazos de lavado; descalcificación si es necesario
Seguridad	Seguridad infantil, parada automática en caso de apertura de puerta, protección contra desbordamiento
Piezas de repuesto	Utilizar únicamente piezas originales; se recomienda reparación por servicio autorizado
Garantía	2 años (presentando el ticket de compra)

Preguntas frecuentes - VAL LVFI 12C45 BVT VALBERG

¿Qué hacer si el lavavajillas no arranca?

Compruebe que el enchufe está conectado, que los fusibles están intactos, que el grifo de agua está abierto y que la puerta está bien cerrada. Asegúrese de haber pulsado el botón de Encendido/Apagado.

¿Cómo ajustar el descalcificador de agua?

Utilice la lengüeta de control proporcionada para medir la dureza del agua. Luego, pulse y mantenga pulsado el botón de selección de programa mientras enciende el aparato hasta que los indicadores P1-P5 parpadeen. Ajuste el nivel presionando el botón de selección según la tabla de dureza.

¿Por qué quedan restos de comida en la vajilla?

Esto puede deberse a una carga incorrecta de la vajilla, detergente insuficiente, programa inadecuado, brazos de lavado obstruidos o filtros sucios. Verifique estos puntos y limpie si es necesario.

¿Cómo limpiar los filtros del lavavajillas?

Desenchufe el aparato y cierre el grifo. Retire la cesta inferior, gire el conjunto del filtro en sentido horario y levántelo. Separe los elementos, límpielos con agua corriente, luego vuelva a montar comprobando las marcas.

¿Qué significan los códigos de error?

Los códigos de error se asocian a indicadores parpadeantes. Por ejemplo, si los indicadores de los programas parpadean, consulte la tabla de errores en el manual: puede indicar un problema de suministro de agua, drenaje, calentamiento o placa electrónica. Contacte al servicio postventa si persiste.

¿Cómo evitar las marcas de cal en la vajilla?

Use sal regeneradora en el compartimento correspondiente, ajuste correctamente el descalcificador de agua según la dureza y ajuste el dosificador de abrillantador. Si usa detergentes combinados, asegúrese de que sean adecuados para el agua de su región.

¿Puedo lavar cacerolas de aluminio?

No, los objetos de aluminio pueden decolorarse o empañarse en el lavavajillas. Evite también objetos de plata, madera, cuerno, marfil, nácar, plástico no resistente al calor, cobre o acero estañado.

¿Cómo usar el inicio diferido?

Pulse el botón de Inicio diferido para elegir un retardo de 3, 6 o 9 horas. El indicador correspondiente se enciende. Luego seleccione el programa deseado y cierre la puerta. El ciclo comenzará automáticamente después del retardo elegido.

¿Qué hacer si queda agua en la cubeta al final del programa?

Compruebe que la manguera de desagüe no esté doblada o aplastada, que los filtros interiores no estén obstruidos y que el programa haya terminado (indicador de fin encendido). Si persiste, contacte al servicio postventa.

¿Qué mantenimiento regular se recomienda?

Limpie los filtros después de cada lavado, los brazos de lavado al menos una vez al mes. Descalcifique la cubeta si es necesario (programa a alta temperatura con detergente pero sin vajilla). Limpie también las juntas de la puerta con un paño húmedo.

MANUAL DE USUARIO VAL LVFI 12C45 BVT VALBERG

Gracias por haber elegido este producto VALBERG.

Los productos de la marca VALBERG, elegidos, probados y recomendados por ELECTRO DEPOT, son sinónimo de utilización fácil, rendimientos fiables y calidad impecable.

Quedará muy satisfecho cada vez que use este electrodoméstico.

Bienvenido a ELECTRO DEPOT.

Consulte nuestra página web: www.electrodepot.fr

ELECTRO DEPOT

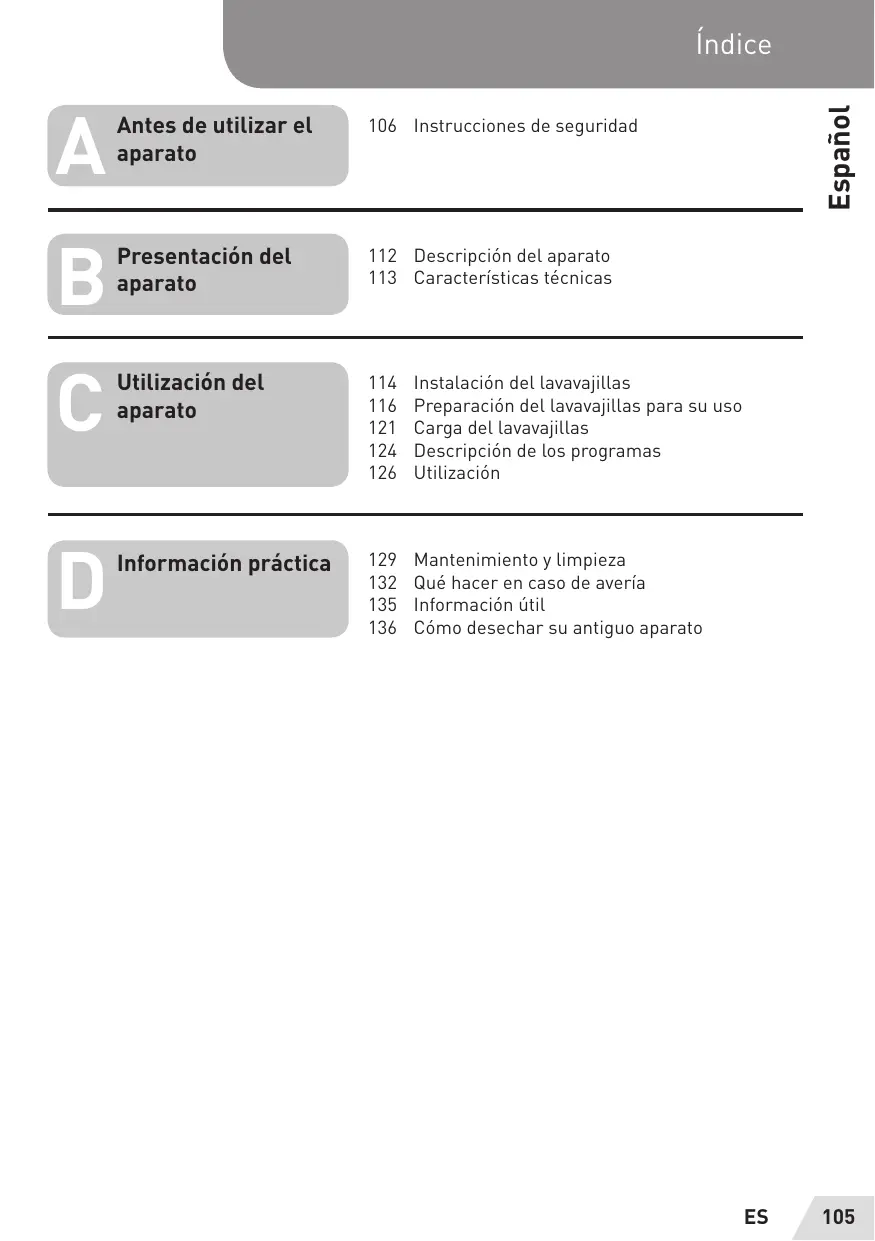

A

Antes de utilizar el aparato

106 Instrucciones de seguridad

B

Presentación del aparato

112 Descripción del aparato

113 Características técnicas

C

Utilización del aparato

114 Instalación del lavavajillas 116 Preparación del lavavajillas para su uso 121 Carga del lavavajillas 124 Descripción de los programas 126 Utilización

D

Información práctica

129 Mantenimiento y limpieza 132 Qué hacer en caso de avería 135 Información útil 136 Cómo desechar su antiguo aparato

Instrucciones de seguridad

Reciclaje

• Algunos componentes de su lavavajillas y el embalaje están fabricados a partir de materiales reciclables.
• Las piezas de plástico llevan inscripciones internacionales: [>PE<, >PS<, >POM<, >PP<, ...]
• Los elementos de cartón están fabricados a partir de papel reciclado y deben desecharse en las bolsas de recogida selectiva previstas para ello.
• No tire estos materiales en las bolsas destinadas a residuos domésticos. Deposítelos en un centro de reciclaje.
• Póngase en contacto con los centros de reciclaje para obtener más información sobre los métodos de reciclado y los puntos de reciclado más cercanos.

Información de seguridad

Una vez que reciba su aparato:

• Compruebe que el lavavajillas y su embalaje no estén dañados. No encienda nunca un aparato si presenta algún daño, sea del tipo que sea. Si fuera necesario, póngase en contacto con el servicio postventa acreditado.
• Retire los materiales del embalaje tal y como se indica y deséchelos siguiendo los reglamentos aplicables.

Información importante relativa a la instalación del lavavajillas

• Instale su lavavajillas en un lugar adecuado, que no ponga en peligro su seguridad y sin problemas de nivelación.
• Proceda a su instalación y conecte su lavavajillas según las instrucciones.
• Este lavavajillas debe ser obligatoriamente instalado

y reparado por un servicio postventa autorizado.

• Utilice únicamente piezas originales.
• Compruebe que el lavavajillas esté desenchufado antes de instalarlo.
• Verifique que la toma de corriente respeta las normas vigentes.
• Todas las conexiones eléctricas deben corresponder a los valores indicados en la placa de características.
• Muy importante: compruebe que el lavavajillas no pisa el cable de alimentación.
• No enchufe nunca el lavavajillas mediante una alargadera eléctrica ni utilice una toma múltiple. La toma debe permanecer fácilmente accesible una vez que el lavavajillas se ha instalado.
• Después de haber instalado el lavavajillas en un lugar adecuado, hágalo funcionar en vacío durante su primera utilización.

Uso diario

• Este lavavajillas está destinado exclusivamente a un uso doméstico. No lo utilice para ningún otro fin. Cualquier uso del lavavajillas con fines comerciales anulará su garantía.
• No se suba, no se siente ni coloque ninguna carga sobre la puerta del electrodoméstico cuando esté abierta, ya que el electrodoméstico podría volcarse hacia delante.
• No utilice nunca, en el dispensador de detergente y abrillantador de su lavavajillas, otros productos que no hayan sido concebidos especialmente para lavavajillas. En caso contrario, nuestra sociedad no podrá ser considerada responsable de cualquier daño que pudiese sufrir su lavavajillas.
• El agua que contiene la cuba de lavado del lavavajillas no es agua potable. No se

beba el agua que contiene el lavavajillas.

• No coloque ningún disolvente químico en el lavavajillas para evitar peligros de explosión.
• Compruebe que los objetos de plástico resisten al calor antes de introducirlos en el lavavajillas.
• Este aparato puede ser utilizado por niños mayores de 8 años, por personas con capacidades psíquicas, sensoriales o mentales reducidas o por quienes no tengan los conocimientos y la experiencia necesarios, siempre y cuando sean supervisados e instruidos en el uso del aparato de forma segura y siempre que conozcan los riesgos que conlleva su uso. No deje que los niños jueguen con el aparato. La limpieza y mantenimiento del electrodoméstico no deben ser realizados por niños sin supervisión.
• Solo se pueden introducir en el electrodoméstico objetos adaptados al lavavajillas. Además, no se debe superar la capacidad de carga de las bandejas. En caso contrario, nuestra sociedad no podrá ser considerada responsable de cualquier arañazo o formación de óxido en la pared interna de su lavavajillas causada por los movimientos de las bandejas.
• No abra nunca la puerta del lavavajillas durante su funcionamiento, ya que podría derramarse agua caliente. Un dispositivo de seguridad interrumpe el funcionamiento del lavavajillas en caso de apertura de la puerta.
• Para evitar accidentes, no deje la puerta de su lavavajillas abierta cuando está parado.
• Coloque los cuchillos y otros objetos punzantes en la cesta para cubiertos con la punta hacia abajo. Si el cable

de alimentación está dañado, debe ser reemplazado por el fabricante, el suministrador o un técnico cualificado para evitar cualquier riesgo.

Las personas (principalmente los niños) con capacidades físicas, sensoriales o mentales limitadas, como las personas con falta de experiencia y conocimientos, no deben usar este electrodoméstico, salvo si están vigilados por una persona que se responsabilice de su seguridad o se les han dado las instrucciones necesarias en cuanto a la utilización del aparato.

• Si está seleccionada la opción EnergySave, la puerta se abrirá al final del programa. No ejerza presión sobre la puerta cuando la cierre para evitar dañar el mecanismo de la puerta automática. Espere 1 minuto. Para un secado óptimo, deje la puerta abierta durante 20

minutos (para los modelos con sistema automático de apertura de puerta).

ATENCIÓN

Evite permanecer delante de la puerta cuando suene la señal sonora de apertura automática.

Por la seguridad de los niños

• Después de desembalar su lavavajillas, mantenga los materiales del embalaje fuera del alcance de los niños.
• No deje que los niños jueguen con el electrodoméstico ni que lo pongan en marcha.
• Mantenga los detergentes y abrillantadores fuera del alcance de los niños.
• Mantenga a los niños lejos del lavavajillas cuando está abierto. Puede contener residuos de productos de limpieza.
• Compruebe que su antiguo lavavajillas no constituye ningún riesgo para sus hijos. Se han dado casos de niños que se han encerrado en el interior de los lavavajillas usados. Para evitar este tipo de situación, destruya el sistema de bloqueo del lavavajillas y corte los cables eléctricos antes de tirarlo.

En caso de avería

• Cualquier defecto de funcionamiento del lavavajillas debe ser solucionado forzosamente por una persona calificada. Cualquier reparación realizada por una persona que no sea un técnico del servicio postventa acreditado anulará la garantía.
• Antes de realizar cualquier reparación del lavavajillas, asegúrese de desenchufarlo de la red eléctrica. Corte la corriente o desenchufe el lavavajillas. No tire del cable para desenchufar el lavavajillas. Asegúrese

de cerrar previamente la entrada de agua.

Recomendaciones

• Para ahorrar agua y energía, limpie los restos de alimentos de mayor tamaño antes de introducir la vajilla en el lavavajillas. Ponga el lavavajillas en marcha cuando esté completamente cargado.
• Utilice el programa de remojo únicamente si es necesario.
• Coloque los objetos huecos, como los cuencos, vasos y botes, del revés, boca abajo.
• Se aconseja no sobrecargar el lavavajillas y no lavar la vajilla que no está indicada para el lavado a máquina.

No meta en el lavavajillas:

• Cenizas de tabaco, restos de velas, cera, sustancias químicas ni materiales a base de ferroaleaciones.
• Tenedores, cucharas y cuchillos con el mango de

madera, cuerno o marfil ni incrustaciones de nácar.

• Objetos pegados, pintados o recubiertos de productos químicos abrasivos, ácidos o básicos.
• Objetos de plástico que no resistan el calor, recipientes de cobre o de acero estañado.
• Objetos de aluminio o de plata (pueden perder el color y el brillo).
• Algunos vidrios frágiles; las porcelanas adornadas con motivos impresos, que se degradan incluso durante su primer lavado; algunos elementos de cristal que pierden su transparencia con el tiempo; los cubiertos pegados que no resisten bien el calor; los vasos de cristal al plomo 25-30%; las tablas de cortar o los artículos fabricados con fibra sintética.
• Los artículos absorbentes, como las esponjas o los paños, no pueden lavarse en el lavavajillas.

ATENCIÓN

Procure comprar artículos que puedan lavarse en el lavavajillas.

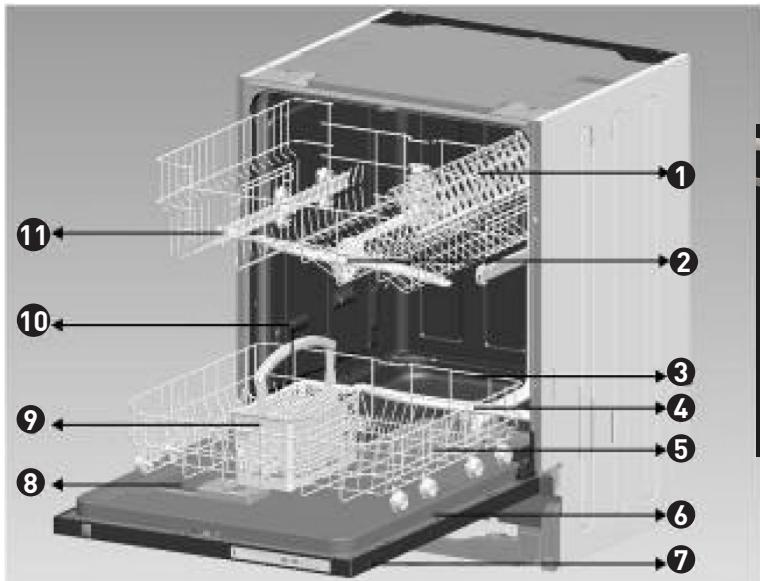

Descripción del aparato

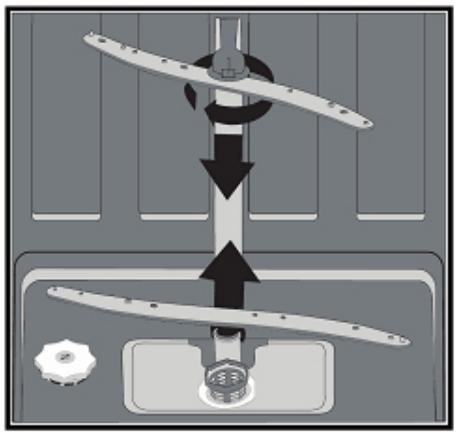

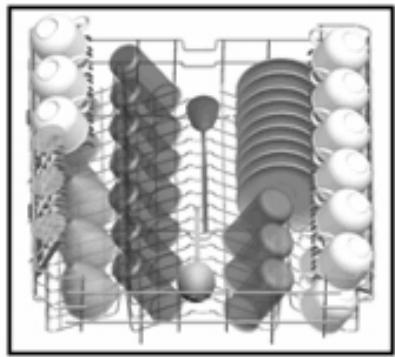

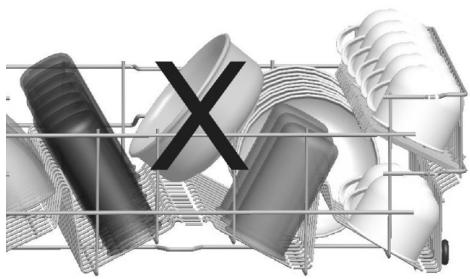

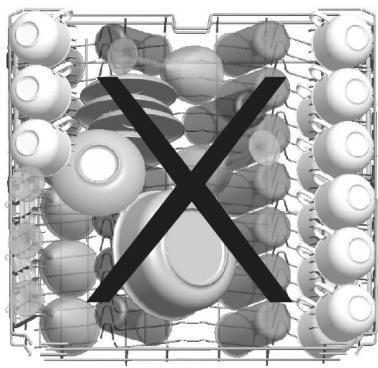

Bandeja superior con rejillas Brazo de aspersión superior 3 Bandeja inferior Brazo de aspersión inferior 5 Filtros 6 Placa de características 7 Panel de control

3 Distribuidor de productos de lavado y abrillantado Cesta para cubiertos 10 Compartimento para sal 11 Bloqueo de seguridad de la bandeja superior 12 Sistema de secado activo: este sistema permite un mejor secado de la vajilla

Características técnicas

Marca registrada del suministrador	VALBERG
Modelo del suministrador	VALLVFI12C45BVT
Capacidad del lavavajillas	12 cubiertos
Altura	820 mm - 870 mm
Anchura	598 mm
Profundidad	550 mm
Peso neto	38 kg
Alimentación electrica	220-240 V-50 Hz
Potencia total	1900 W
Potencia de calefacción	1800 W
Potencia de la bomba	100 W
Potencia de la bomba de vaciado	30 W
Presión del grifo de entrada de agua	0,03 MPa [0,3 bar] - 1 MPa [10 bar] -
Intensidad	10 A
Clase de eficiencia energetica	A+
Consumo energetico anual en kWh (cEA) [280 ciclos] *	285
Consumo energetico (E1) (kWh por ciclo)	1,00
Consumo de energia en modo Parada (W) (P0)	0,50
Consumo de energia en modo Marcha (W) (P0)	1,00
Consumo de agua anual en litres (cEA) [280 ciclos] **	3.360
Clase de eficacia de secado ***	A
Nombre del programa estándar ****	ECO 50 °C
Duración del programa en el ciclo estándar (min)	164
Nivel acústico dB(A)	45
Integrado	Sí

• Consumo de energía anual de 285 kWh sobre la base de 280 ciclos de lavado estándar utilizando agua fría y en modo de bajo consumo. El consumo energético real depende de las condiciones de uso del electrodoméstico. Consumo de agua anual de 3.360 litros, sobre la base de 280 ciclos de lavado estándar. El consumo real de agua depende de las condiciones de uso del electrodoméstico. * Clase de eficacia de secado A en una escala graduada desde G (menos eficacia) hasta A (mayor eficacia). *** El programa «Eco 50°C» es el programa estándar.

El programa estándar corresponde al ciclo de lavado estándar cuya información figura en la etiqueta y en la ficha del producto. Este programa es apto para el lavado de la vajilla con un grado de suciedad normal y constituye el programa más efectivo en cuanto a consumo de agua y energía.

Instalación del lavavajillas

Colocación del lavavajillas

• Para instalar el lavavajillas, escoja un lugar en el que pueda colocar y sacar fácilmente su vajilla.
• No instale su lavavajillas en un lugar en que la temperatura ambiente pueda ser inferior a 0 °C.
• Antes de instalar su lavavajillas, quite el embalaje del aparato respetando las advertencias inscritas en el mismo.
• Coloque el lavavajillas próximo a una entrada y evacuación de agua. Debe instalar su lavavajillas de forma que no tenga que volver a modificar las conexiones una vez efectuadas.
• No coja el lavavajillas por la puerta o el panel de control para desplazarlo.
• Procure dejar un espacio alrededor del lavavajillas para poder desplazarlo fácilmente desde delante hacia detrás durante su limpieza.

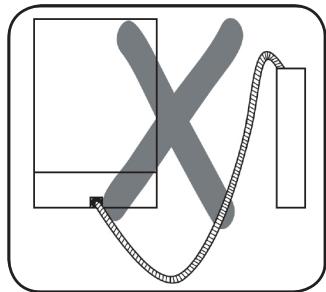

• Al instalar el lavavajillas, tenga cuidado de no aplastar los tubos de entrada y de evacuación de agua. Asimismo, asegúrese de que el cable de alimentación no quede aplastado bajo el lavavajillas.
• Regule las patas del lavavajillas para que esté bien nivelado y estable. La correcta colocación del lavavajillas es esencial para que la puerta se abra y se cierre con facilidad.
• Si la puerta de su lavavajillas no se cierra correctamente, compruebe que el lavavajillas está a nivel y estable en el suelo; en caso contrario, coloque el lavavajillas de manera estable ajustando las patas.

Conexión con el suministro de agua

Verifique que su instalación de fontanería interior permita la instalación de un lavavajillas. Le recomendamos, además, instalar un filtro a la entrada de su domicilio para evitar una posible contaminación (arena, arcilla, óxido, etc.) causada por la red

de suministro de agua o por la instalación de fontanería interior que pueda provocar daños en el lavavajillas. Además, le ayudará a prevenir posibles molestias, como que la vajilla se amarillee o que se formen residuos después del lavado.

Tubo de entrada de agua

No utilice jamás el tubo de entrada de agua de su antiguo lavavajillas. Utilice el tubo nuevo suministrado con su lavavajillas.

Antes de conectar un tubo de entrada de agua nuevo o que no haya sido utilizado desde hace mucho tiempo,

Deje pasar el agua por su interior durante un rato. Conecte manualmente el tubo de entrada de agua directamente al grifo de entrada. La presión del grifo debe ser, como mínimo, de 0,03 MPa y, como máximo, de 1 MPa. Si la presión de agua es superior a 1 MPa, instale un dispositivo reductor de presión entre el grifo y el tubo.

Una vez que se hayan realizado todas las conexiones, abra el grifo a fondo y compruebe la estanqueidad. Para proteger la seguridad de su lavavajillas, cierre siempre el grifo de entrada de agua tras la finalización de cada programa.

NOTA: algunos modelos disponen de un sistema Aquastop. Si su lavavajillas lo tiene, este va conectado a la corriente y presenta un voltaje peligroso.

No corte nunca el conector de Aquastop y asegúrese de que no esté plegado ni doblado.

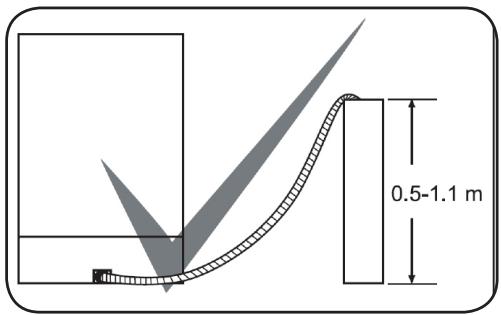

Tubo de evacuación

Se puede conectar el tubo de evacuación tanto directamente a un desagüe fijo,

como a una conexión especial debajo del fregadero. Con un tubo acodado especial (si está disponible), el lavavajillas puede vaciarse directamente en el fregadero

enganchando en su filo el tubo acodado. Esta conexión debe encontrarse, como mínimo, a 50 cm y, como máximo, a 110 cm del nivel del suelo.

ATENCIÓN

Cuando se utilice un tubo de evacuación de más de 4 metros, es posible que la vajilla se quede sucia. En ese caso, nuestra sociedad declina cualquier responsabilidad.

Conexión eléctrica

• La toma con puesta a tierra de su lavavajillas debe estar conectada a una toma con puesta a tierra cuya tensión e intensidad correspondan a los valores previstos (según las normas vigentes). Si su vivienda no dispone de una instalación con puesta a tierra, debe llamar a un electricista cualificado para que realice la instalación de puesta a tierra. En caso de utilización sin puesta a tierra, nuestra sociedad no podrá ser considerada responsable por los daños que pudieran producirse.
• Intensidad del fusible interior: 10-16 A
• Su lavavajillas está configurado para funcionar a 220-240V. Si en su domicilio la tensión disponible es de 110 V, coloque un transformador 110/220 V-3000W. El lavavajillas debe estar desenchufado durante su colocación.

Utilice sistemáticamente la toma proporcionada con el electrodoméstico.

• A baja tensión, la eficacia de su aparato es menor.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante, el servicio postventa o un técnico de calidad similar para evitar cualquier riesgo. En caso contrario, puede provocar accidentes.
• Por razones de seguridad, asegúrese bien, como el generador del siglo y el siglos.
• Por razones de seguridad, asegúrese para la vida, como el generador del siglos.
• Por razones de seguridad, asegúrese para la vida, como el generador del siglos.
• Por razones de seguridad, asegúrese para la vida, como el generador del siglos.
• Para evitar cualquier riesgo de descarga eléctrica, no desenchufe el electrodoméstico con las manos mojadas.

Desenchufe siempre su lavavajillas por la toma. No tire nunca del cable.

Antes de utilizar por primera vez el lavavajillas

• Compruebe que las características técnicas de la red eléctrica y del suministro de agua corresponden a los valores indicados en las

instrucciones de instalación del lavavajillas.

• Retire todos los materiales del embalaje del interior del lavavajillas.
• Ajuste la descalcificación de agua.
• Añada 2 kg de sal en el compartimento de sal y rellénelo con agua hasta el borde.
• Rellene el compartimento con abrillantador.

Preparación del lavavajillas para su uso

Importancia del nivel de cal en el agua

Para obtener resultados óptimos, el lavavajillas debe funcionar con agua blanda, con menos cal. Por defecto, los residuos de cal blanca se depositan en la vajilla y en el interior del aparato, afectando negativamente al rendimiento del aparato en el lavado y abrillantado, así como al brillo de su vajilla. Cuando el agua pasa a través del descalcificador, se desprende de los iones responsables de su dureza y alcanza el grado deseado para obtener los mejores resultados posibles en el lavado. Según el grado de dureza del agua, estos iones se acumulan rápidamente en el interior del sistema de descalcificación. Es necesario, por tanto, recargar el sistema de descalcificación añadiendo sal especial para lavavajillas para que funcione correctamente durante el siguiente lavado.

Llenado del compartimento de sal

Utilice sal regeneradora especial para lavavajillas. Para añadir la sal regeneradora, retire

la bandeja inferior y la tapa del compartimento de sal girándola en el sentido contrario de las agujas del reloj (1 2). Eche la sal en el compartimento con la ayuda de un embudo. Tenga cuidado de no tirar sal fuera del compartimento. Si esto ocurre, quítela enseguida (3). Durante el primer uso, llene el compartimento con 2 kg de sal y añada agua hasta el borde (4); vuelva a atornillar la tapa. Rellene el compartimento de sal (alrededor de 1,5 kg) cada 20 o 30 lavados.

Solo ponga agua en el compartimento de sal la primera vez que use el aparato.

Le recomendamos usar sal regeneradora de grano bajo en polvo.

Nunca ponga sal de mesa en su aparato, ya que podrá alterar el funcionamiento del descalcificador con el tiempo. Al poner en marcha el lavavajillas, el compartimento de sal se llena de agua.

Por lo tanto, ponga la sal regeneradora antes de poner en marcha el lavavajillas.

Así, el excedente de sal se eliminará enseguida durante el ciclo de lavado. Una vez haya llenado el compartimento de sal, es preferible comenzar un ciclo de lavado para evitar

riesgos de corrosión. Si no tiene vajilla que lavar, comience un ciclo corto con el lavavajillas vacío.

Tira de control de la dureza del agua

• La eficacia del lavado de su aparato depende del grado de dureza del agua del grifo. Por ello, su aparato está equipado con un sistema que reduce el grado de dureza del agua de la red de abastecimiento.

La eficacia del lavado será mayor si el sistema está correctamente ajustado. Para realizar un buen ajuste, utilice la tira de control suministrada con su aparato para poder medir el grado de dureza del agua de la red.

Abra el envoltorio de la tira de control.

Deje correr el agua del grifo durante 1 minuto.

Coloque la tira de control dentro del agua durante un segundo.

Retire la tira de control y sacúdala.

Espere 1 minuto.

Ajuste su electrodoméstico en función del grado de dureza del agua constatado en la tira.

Nivel 1: Agua sin cal. Nivel 2: Agua con muy poca cal. Nivel 3: Agua con poca cal. Nivel 4: Agua con un contenido medio de cal. Nivel 5: Agua con cal. Nivel 6: Agua con mucha cal.

Tabla de ajustes según la dureza del agua.

Si el grado de dureza es superior a 90 dF (dureza francesa) o si utiliza agua de pozo, le recomendamos usar un ablandador y un dispositivo de tratamiento del agua.

NOTA: el grado de dureza del agua viene ajustado por defecto en el nivel 3.

Nivel de dureza del agua	Dureza del agua en Alemania dH	Dureza del agua en Francia dF	Indicadores del nivel de dureza del agua
				P1	P2	P3	P4	P5
1	0 - 5	0 - 9	P1 - P5 se encienden	●	○	○	○	●
2	6 - 11	10 - 20	P2 - P5 se encienden	○	●	○	○	●
3	12 - 17	21 - 30	P3 - P5 se encienden	○	○	●	○	●
4	18 - 22	31 - 40	P4 - P5 se encienden	○	○	○	●	●
5	23 - 31	41 - 55	P1 - P4 - P5 se encienden	●	○	○	●	●
6	32 - 50	56 - 90	P2 - P4 - P5 se encienden	○	●	○	●	●

Ajuste del descalcificador.

Ajuste el descalcificador de agua en función del grado de dureza del agua del grifo.

Cuando el aparato está apagado, presione la tecla de selección de programa y manténgala presionada.

A la vez que mantiene presionada la tecla de selección de programa, encienda la máquina presionando la tecla Inicio/Parada 1.

Mantenga presionada la tecla de selección de programa hasta que los indicadores P1-P2-P3-P4-P5-fin se enciendan y, después, se apaguen ③.

Suelte la tecla de selección de programa una vez que los indicadores P1-P2-P3-P4-P5-fin se hayan puesto a parpadear.

Su aparato realizará el ajuste final de la dureza del agua.

Puede ajustar el nivel de dureza del agua presionando la tecla de selección de programa ③ consultando la tabla de ajuste de la dureza del agua.

Una vez ajustada la dureza del agua, presione el botón Inicio/Parada. Se memorizará su ajuste 1.

Detergente

Utilice un detergente especialmente elaborado para un lavavajillas doméstico.

Existen en el mercado productos de limpieza que contienen fosfatos y cloro.

Coloque el detergente en el compartimento antes de poner en marcha el lavavajillas. Conserve los detergentes en un lugar fresco y seco, lejos del alcance de los niños.

Respete las cantidades indicadas para preservar el medio ambiente. No rellene el compartimento con más detergente del necesario, su vajilla podría rayarse y el detergente podría disolverse mal.

Para más información sobre el detergente que utiliza, consulte directamente al fabricante del detergente.

Llenado del compartimento de detergente

Pulse el pestillo para abrir el compartimento de detergente, como se indica en la imagen. Se puede medir la cantidad correcta de detergente gracias a las líneas presentes en el compartimento para detergente. El compartimento de detergente puede

contener hasta 40 cm³ de detergente. Abra el envase de detergente para lavavajillas y vierta en el compartimento

grande ⑥ 25 cm³ de detergente si su vajilla está muy sucia o 15 cm³ si su vajilla está poco sucia. ② Si su vajilla ha permanecido sucia durante mucho tiempo, tiene residuos

de alimentos secos o ha cargado el lavavajillas en exceso, vierta 5cm³ de detergente en el compartimento

de prelavado y póngalo en marcha su electrodoméstico.

Según el nivel de suciedad de la vajilla y la dureza del agua de su zona, deben adaptar la cantidad de detergente utilizado en su electrodoméstico.

Detergentes combinados

Los fabricantes de detergentes también proponen detergentes combinados como 2 en 1, 3 en 1, 5 en 1, etc.

Los detergentes 2 en 1 contienen detergente + sal o abrillantador. Cuando se utilizan los detergentes 2 en 1 hay que tener en cuenta las funciones de la pastilla.

Los demás detergentes en pastilla contienen detergente + abrillantador + sal + otras muchas unidades.

De forma general, los detergentes combinados dan resultados correctos únicamente en ciertas condiciones de uso. Estos detergentes contienen abrillantador y/o sal en cantidades predefinidas.

Cuando use este tipo de productos:

• Compruebe siempre en las características del producto que se trata, efectivamente, de un producto combinado.
• Compruebe que el detergente utilizado es idóneo para la dureza del agua de la red de abastecimiento que suministra el agua al electrodoméstico.

Siga las instrucciones que figuran en el envase de estos productos.

• Si estos detergentes se presentan en pastillas, no los coloque nunca en la cuba del lavavajillas o en la cesta de cubiertos. Coloque siempre las pastillas en el compartimento del dosificador de detergente.
• Estos detergentes solo dan buenos resultados para ciertos tipos de uso. Si utiliza este tipo de detergentes, debe contactar al fabricante e informarse sobre las condiciones de uso correctas.
• Contacte al fabricante del detergente si no obtiene buenos resultados en el lavado de su vajilla (si su vajilla tiene restos de cal o si permanece húmeda) antes de haber utilizado detergentes 2 en 1 o 3 en 1. La garantía de su electrodoméstico no incluye las reclamaciones debidas al uso de este tipo de detergentes.

Consejos de uso: Para encontrar los mejores resultados cuando use detergentes combinados, eche sal y abrillantador en los distribuidores correspondientes y regule la dureza del agua y el dosificador de abrillantador en la posición más baja.

Para los programas cortos, es preferible utilizar detergentes en polvo en lugar de pastillas. En efecto, según los fabricantes, las pastillas se disuelven de forma diferente en función de la temperatura y de la duración del ciclo del lavado.

ATENCIÓN

Si encuentra algún problema utilizando este tipo de detergente que no había tenido antes con su lavavajillas, póngase en contacto directamente con el fabricante del detergente.

Sugerencia de utilización de detergentes combinados

• Rellene los compartimentos de sal y de abrillantador.
• Ajuste la dureza del agua en la posición más elevada y realice un lavado en vacío.
• Ajuste la dureza del agua.
• Ajuste el dosificador del abrillantador según el resultado deseado.

Llenado del compartimento de producto abrillantador y ajuste del dosificador

Utilizamos un producto abrillantador para impedir que la vajilla quede con restos de gotas de agua blanquecinas, restos de cal y cubierta de una película blanca, así como para mejorar el aclarado. Contrariamente a la opinión general, no solo sirve para

obtener una vajilla más brillante, sino también una vajilla más seca. Por ello, se debe mantener una cantidad suficiente de abrillantador en el compartimento y

utilizar solo productos especialmente desarrollados para lavavajillas. Para verter el abrillantador, desenrosque el tapón del compartimento ①. Rellene el compartimento hasta que el indicador de nivel de abrillantador se ponga negro.

Vuelva a enroscar la tapa de forma que las pestañas coincidan. Puede comprobar si debe añadir o no abrillantador en su lavavajillas mediante el indicador de nivel de abrillantador situado sobre el dispensador de detergente. Si el indicador está negro b, el compartimento contiene suficiente abrillantador. Si el indicador está claro e, debe añadir abrillantador a su lavavajillas. Es posible ajustar el dosificador

de abrillantador de 1 a 6. El dosificador viene ajustado por defecto en la posición 3.

Debe utilizar un ajuste más elevado si se forman manchas de agua en su vajilla antes de un lavado y un ajuste más bajo si quedan manchas

azuladas cuando se seca con la mano ③.

ATENCIÓN

Utilice solo abrillantadores adaptados para lavavajillas. Si rebasa la cantidad de producto, los residuos del abrillantador crean una gran cantidad de espuma y la calidad del lavado se verá afectada: limpie el exceso de abrillantador con un paño.

Carga del lavavajillas

Si introduce correctamente la vajilla en el lavavajillas, lo utiliza de la mejor forma posible en términos de consumo de energía y de rendimientos de lavado y secado.

Su electrodoméstico contiene dos bandejas de carga. Puede utilizar la bandeja inferior para colocar los utensilios redondeados y profundos, tales como, botes con asas grandes, tapas, platos, cacerolas o cubiertos.

La bandeja superior está destinada a los platitos pequeños, platos de postre, cuencos, tazas y vasos. Apoye las copas contra el borde de la bandeja, las rejillas abatibles o la rejilla de soporte de vasos y no contra los demás utensilios. No deje caer los vasos altos los unos contra los otros; no tendrán estabilidad y podrían romperse.

Es preferible colocar los objetos finos y estrechos en las zonas centrales de las bandejas.

Puede colocar las cucharas entre los demás cubiertos para impedir que se peguen las unas a las otras. Para obtener mejores resultados, le aconsejamos utilizar la rejilla para cubiertos.

Para evitar cualquier daño, coloque siempre los objetos punzantes y con mango largo, como los tenedores de servir, cuchillos de pan, etc., con la punta hacia abajo u horizontalmente en las bandejas.

ATENCIÓN

Coloque sus cubiertos en el electrodoméstico de forma que no impidan la rotación de los brazos de aspersión inferior ni superior.

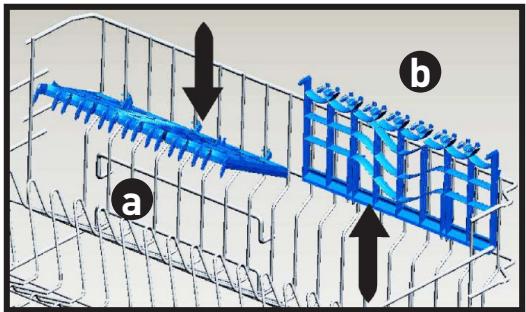

Rejillas abatibles

La bandeja superior de su electrodoméstico contiene dos rejillas abatibles a y b. Puede utilizar estas rejillas abatibles en posición abierta o cerrada. En posición abierta a, puede colocar ahí las tazas. En posición cerrada b, puede colocar ahí los vasos altos sobre la bandeja. También puede usar estas rejillas abatibles para colocar lateralmente los tenedores, las cucharas y los cuchillos largos.

Otras cargas de las bandejas

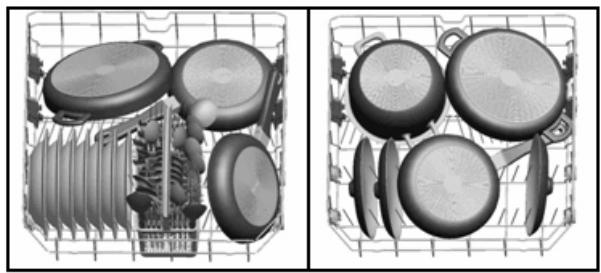

Bandeja inferior

Bandeja superior

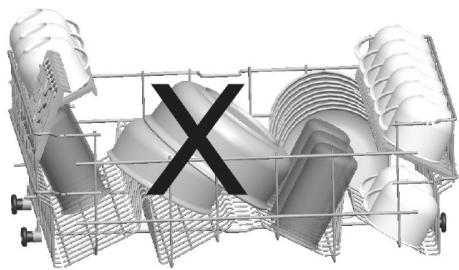

Cargas inadecuadas

Descripción de los programas

Contenido de los programas

Número del programa

Número del programa y temperatura	Intensivo 70 °C P(1)	Rápido 50 min. 65 °C P(2)
Tipo de restos de alimentos	Sopa, salsa, pastas, huevo, arroz, patatas y platos hechos en elorno, alimentos frutos	Sopa, salsa, pastas, huevo, arroz, patatas y platos hechos en elorno, alimentos frutos
Nivel de sociedad	Muy sucio	Medianamente sucio
Cantidad de detergente B: 25 cm / 15 cm A: 5 cm³	A+B	A+B
	Remoyo	Lavado a 65 °C
	Lavado a 70 °C	Aclarado en frío
	Aclarado en frío	Aclarado en caliente
	Aclarado en caliente	Fin
	Secado
	Fin
Duración del programa (min.)	127	50
Consumo de electricidad (Kw/horas)	1,55	1,35
Consumo de agua (litros)	16,5	12,7

ATENCIÓN

Los programas cortos no incluyen ciclo de secado. Los valores anteriores corresponden a valores obtenidos en condiciones de laboratorio conforme a las normas aplicables.

Referencia

Eco 50 °C P(3)	Rápido 30 min. 40 °C P(4)	Remojo (prelavado) Sin calentar P(5)
Café, leche, tí, carne fria o verduras que no han tenido tiempo de secarse.	Café, leche, tí, carne fria o verduras que no han tenido tiempo de secarse.	Remojo para aclarar la vajilla y eliminar los residuos m吲idas se espería una carga completa. Después, elija un programa.
Medianamente sueio	Poco sueio	-
A+B	B	-
Remojo	Lavado a 40 °C	Remojo
Lavado a 50 °C	Aclarado en frío	Fin
Aclarado en caliente	Aclarado en caliente
Secado	Fin
Fin
164	30	15
1,00	0,90	0,02
12,0	12,4	4,5

ATENCIÓN

Estos valores pueden variar en función de las condiciones de realización y del entorno (tensión de la red, presión de agua, temperatura de entrada de agua y temperatura ambiente).

Utilización

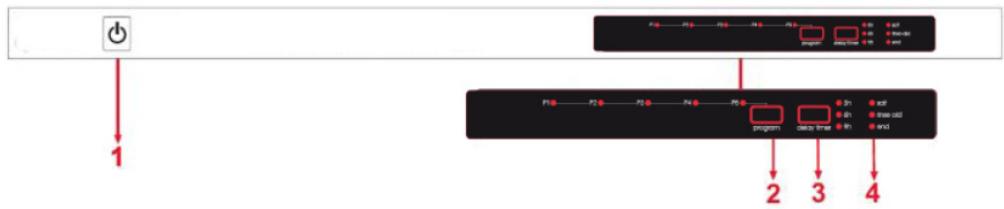

Aprenda a conocer su aparato.

1.) Tecla Inicio/Parada

Al presionar la tecla Inicio/Parada, se encenderá el indicador luminoso de fin de programa.

2.) Tecla de selección de programa

Con esta tecla, podrá elegir un programa que se adapte a su vajilla.

3.) Opción de inicio diferido

Gracias a la opción de «inicio diferido», podrá retrasar el inicio del ciclo de lavado hasta 3, 6 o 9 horas presionando la tecla «inicio diferido».

Al presionar esta tecla, el indicador luminoso 3h se enciende. Si vuelve a presionarla, se encenderán los indicadores 6 h y 9 h. Así, podrá seleccionar el retraso de tiempo elegido y después, elegir el programa deseado. El programa asociado a dicho retraso se activará una vez que se cierre la puerta del lavavajillas. Internacional podrá elegir primero el programa y después, el retraso deseado. Puede cancelar o modificar el retraso elegido volviendo a presionar la tecla. Podrá seguir el tiempo que queda gracias a los indicadores luminosos. Así, si quedan 9 h, se enciende el indicador luminoso 9 h.

Cuando queden 6 h, se encenderá el indicador luminoso 6 h. Cuando queden 3 h, se encenderá el indicador luminoso 3 h.

Advertencia: si durante el uso anterior había activado una opción y no desea utilizarla más, piense en desactivarla. Para ello, vuelva a presionar la tecla y compruebe que se apaga el indicador luminoso.

4.) Indicador luminoso del nivel de sal regeneradora

Cuando se encienda el indicador luminoso de sal, se debe rellenar el compartimento de sal.

Indicador luminoso del nivel del líquido abrillantador

Cuando se encienda el indicador luminoso del líquido abrillantador, se debe rellenar el compartimento de líquido abrillantador.

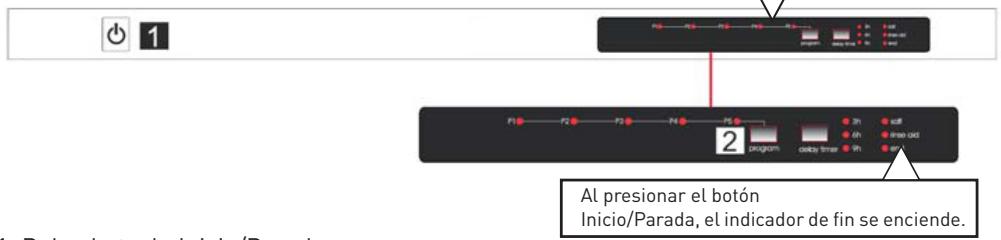

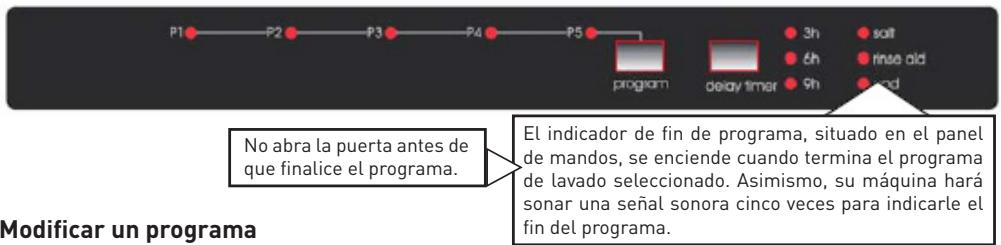

Indicador de fin de programa

El indicador de fin de programa, situado en el panel de mandos, se enciende cuando termina el programa de lavado seleccionado. Asimismo, su lavavajillas puede emitir una señal sonora durante cinco veces cuando finalice el programa.

Cuando seleccione un programa con el botón de selección de programas, el indicador luminoso del programa elegido se enciende y el indicador de fin se apaga.

Encendido del lavavajillas y selección de un programa

1. Pulse la tecla Inicio/Parada.
2. Seleccione el programa adecuado a su vajilla utilizando la tecla de selección de programa.
3. Cierre la puerta. El programa comenzará automáticamente.

Advertencia: si finalmente decide no poner a funcionar el lavavajillas una vez seleccionado el programa, vuelva a pulsar la tecla Inicio/Parada. Se anulará el programa. Podrá elegir un programa nuevo.

Control del desarrollo del programa

Si desea cambiar el programa cuando un ciclo de lavado esté en curso.

Nota: si abre la puerta del lavavajillas para detener el programa de lavado antes de que finalice, entrégala poco a poco para evitar salpicaduras.

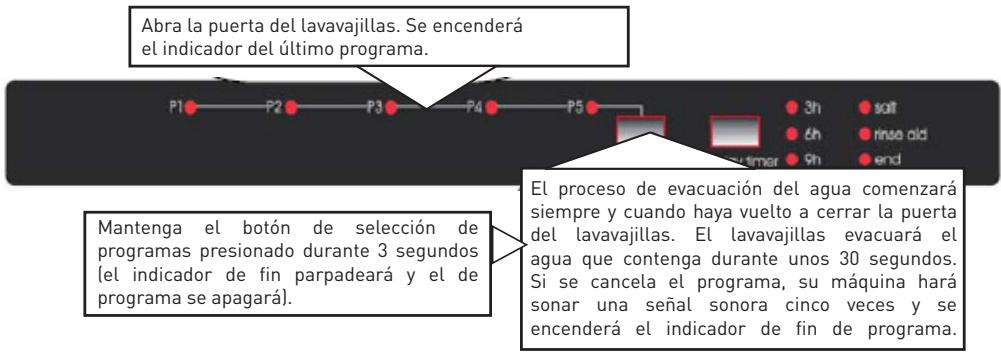

Modificar un programa con reinicio

Si desea cancelar un programa con un programa de lavado ya empezado.

Nota: si abre la puerta del lavavajillas para detener el programa de lavado antes de que finalice, entrábrala poco a poco para evitar salpicaduras.

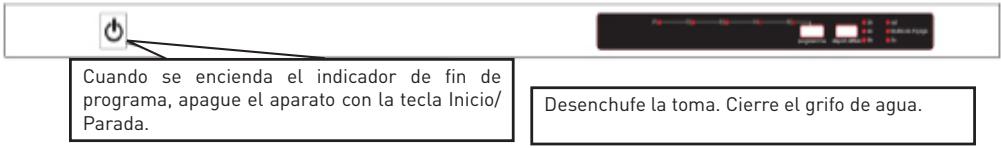

Apagado del lavavajillas

Nota: cuando la señal sonora indica el fin del programa [indicador encendido], puede dejar la puerta del lavavajillas entreabierta para facilitar el secado.

Nota: si se abre la puerta del lavavajillas durante el lavado o si ocurre un corte de energía, el lavavajillas solo seguirá con el programa en marcha si la puerta está cerrada y se restablece la corriente.

Mantenimiento y limpieza

Una limpieza regular del lavavajillas prolongará su esperanza de vida.

En el interior de la cuba se suele acumular grasa y cal. En ese caso:

• Rellene el compartimento con detergente, seleccione un programa a alta temperatura y ponga el electrodoméstico en marcha sin vajilla.

Si este procedimiento resulta insuficiente, utilice productos de limpieza especiales disponibles en el mercado (productos de limpieza especiales para lavavajillas).

Limpieza de las juntas de la puerta

• Para limpiar todos los residuos acumulados en las juntas de la puerta, lave habitualmente las juntas con un paño húmedo.

Limpieza del lavavajillas

Limpie los filtros después de cada lavado y los brazos de aspersión al menos una vez al mes.

Desenchufe su electrodoméstico y cierre el grifo de entrada de agua antes de empezar a limpiar. No utilice un producto abrasivo. Limpie el electrodoméstico con un producto suave y un paño húmedo.

Filtros

Compruebe si se han acumulado restos de alimentos en el filtro y el microfiltro.

En caso de presencia de restos de alimentos, quite los filtros y límpielos con cuidado con agua.

a. Microfiltro exterior b. Filtro de residuos interior c. Filtro tamiz de metal o plástico

Para SACAR y limpiar el grupo de filtrado, gírelo en el sentido contrario al de las agujas del reloj y quítelo levantándolo ①.

Tire hacia arriba y quite el filtro de metal o plástico ③.

Después, separe el filtro de residuos y el microfiltro ②.

Enjuague los filtros bajo el grifo con abundante agua. Vuelva a colocar el filtro de residuos en el microfiltro con

cuidado de hacer coincidir las marcas de referencia. Fije el microfiltro debajo del filtro de metal o plástico y gírelo en el sentido que indica la flecha; todo se quedará bloqueado cuando la flecha esté visible en el microfiltro ④.

• No utilice nunca el lavavajillas sin filtro.
• Una instalación incorrecta del filtro disminuirá la eficacia del lavavajillas.
• La limpieza de los filtros es esencial para el correcto funcionamiento del electrodoméstico.

Brazos de aspersión

Compruebe que los surtidores de los brazos de aspersión superior e inferior no estén obstruidos. Si están obstruidos, quite los brazos de aspersión y límpielos con agua corriente.

El brazo de aspersión inferior se quita tirando de él hacia arriba. En cuanto al brazo superior, quite la tuerca girándola hacia la izquierda. Cierre bien la tuerca y vuelva a instalar el brazo de aspersión superior.

Filtros del tubo de entrada de agua

El filtro del tubo de entrada de agua impide que su aparato se averíe debido a cualquier impureza (arena, arcilla, óxido, etc.) que se encuentre eventualmente en la red de abastecimiento o en el sistema de tubería interior y evita cualquier otra molestia, como el amarilleo de la vajilla o la formación de residuos después del lavado. Compruebe con regularidad el filtro y el tubo de entrada de agua y límpielos si fuera necesario. Para limpiar el filtro, cierre el grifo y quite el tubo. Quite el filtro del tubo y el filtro del lazo de la entrada del lavavajillas y límpielos bajo el grifo. Vuelva a colocar los filtros limpios y el tubo en su sitio.

Qué hacer en caso de avería

CódIGO DE ERROR					DESCRIPICQN DELERROR	CONTROL
Intensivo(P1)	Rápido(P2)	Eco(P3)	Rápido(P4)	Prelavado(P5)
					Alimentación deagua inapropiada	Compruebe que el grifo de entrada de agua está Completely abierto y que no haya una interruptions del suministro.Cierre el grifo de entrada de agua,separe el tubo de entrada de agua del grifo y limpie el filtró del extremodel empalme del tubo.Vuelva a poder en marcha su aparato y contacte al service demantimiento si el error continúa.
					Fallo en la entrada de agua continua	Cierre el grifo.Contactace al service de mantenimiento.
					No es possible evacuar el agua residual que contiene el lavavajillas	El tubo de evacuación está obstruido.Los filtros del lavavajillasSEOstanear obstruidos.Apague y luego vuelva a encender su lavavajillas y active el control de anulación del programa.Si el error continúa,contacte con el service postventa.
					Error de calentamiento	Contacte al service de mantenimiento.
					Laalarma seactiva contra el derrame de agua	Apague su aparato y ciderre el grifo.Contactace al service demantimiento.
					Tarjeta electrónica defectuosa	Contacte al service de mantenimiento.
					Error desobrecalentamente(la temperatura del lavavajillas esdemasiado alta)	Contacte al service de mantenimiento.
					Sensor de calentamentiodefectuoso	Contacte al service de mantenimiento.

El programa no se pone en marcha

• Compruebe que la toma de corriente está enchufada.
• Compruebe los fusibles de su instalación.
• Compruebe que el grifo de entrada de agua está abierto.
• Compruebe que la puerta del lavavajillas está cerrada.
• Compruebe que ha apagado el lavavajillas presionando la tecla Inicio/Parada.
• Compruebe que los filtros de entrada de agua y los filtros del lavavajillas no estén obstruidos.

Quedan restos de detergente en el compartimento de detergente:

Ha introducido el detergente en el compartimento cuando aún está húmedo. Compruebe que el compartimento está seco antes de introducir el detergente.

Queda agua en el interior del electrodoméstico al final del programa

• El tubo de vaciado está aplastado o doblado.
• Los filtros interiores están obstruidos.
• El programa no se ha terminado aún.

El lavavajillas se ha detenido durante una operación de lavado

• Avería de la corriente eléctrica.
• Tubo de entrada de agua.
• Programa en modo suspendido.

Se oyen ruidos provocados por el movimiento de la vajilla y por golpes durante el lavado

• La vajilla no está colocada correctamente.
• El brazo de aspersión golpea la vajilla.

Quedan restos de alimentos en la vajilla

• La vajilla se ha instalado mal en el lavavajillas; el agua rociada por los brazos de aspersión no alcanza los sitios mal lavados.
• La bandeja está demasiado cargada.
• La vajilla se roza entre ella.
• La cantidad de detergente no es suficiente.
• El programa seleccionado no es el adecuado y la temperatura no es suficientemente elevada.
• El brazo de aspersión está obstruido por restos de alimentos.
• Los filtros interiores están obstruidos.
• Los filtros están mal colocados.
• La bomba de evacuación está bloqueada.

Presencia de manchas blancas en la vajilla

• La cantidad de detergente no es suficiente.
• El ajuste del dosificador de abrillantador está

demasiado bajo.

• Falta de sal regeneradora a pesar del alto grado de dureza del agua.
• El ajuste del descalcificador es demasiado bajo.
• La tapa del compartimento de sal está mal cerrada.

La vajilla no se seca

• Se ha seleccionado un programa sin secado.
• El ajuste del dosificador de abrillantador está demasiado bajo.
• Se ha sacado la vajilla demasiado rápido del lavavajillas.

Presencia de manchas de óxido en la vajilla

• Vajilla de acero inoxidable de mala calidad.
• Cantidad de sal en el agua de lavado elevada.
• Tapa del compartimento de sal mal cerrada.
• Al rellenar la sal, se ha introducido una cantidad demasiado grande. La sal se ha salido en la cuba.
• Puesta a tierra defectuosa.

La puerta no abre ni cierra bien.

• Compruebe que el peso de la contrapuerta es el adecuado (consulte el esquema de ensamblaje).
• Compruebe que la tensión del resorte de la puerta es adecuada (consulte el esquema de ensamblaje).

Llame al servicio postventa si el problema continúa después de haber realizado todos los controles mencionados o en caso de un mal funcionamiento descrito anteriormente.

Información útil

1. Cada vez que no utilice su aparato:
2. Desenchufe el lavavajillas y corte el agua.
3. Deje la puerta ligeramente entreabierta para impedir la formación de olores desagradables.
4. Mantenga limpio el interior del lavavajillas.
5. Eliminación de gotas de agua en la vajilla:
6. Lave la vajilla con el programa intensivo.
7. Retire todos los recipientes metálicos del lavavajillas.
8. No use detergente.
9. Si introduce correctamente la vajilla en el lavavajillas, lo utilizará de la mejor forma posible en cuanto a consumo de energía y rendimientos de lavado y secado.
10. Retire los restos de comida de mayor tamaño antes de colocar la vajilla sucia en el lavavajillas.
11. Ponga el lavavajillas a funcionar solo cuando esté lleno.
12. Utilice el programa de remojo únicamente si es necesario.
13. Consulte la información sobre los programas y la tabla de valores medios de consumo cuando elija un programa.
14. Si el aparato se encuentra en un ambiente con riesgos de heladas, deben vaciar completamente el agua residual, cortar la entrada de agua y desatornillar el tubo de entrada de agua del grifo.

Cómo desechar su antiguo aparato

RECOGIDA SELECTIVA DE RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS

Este aparato lleva el símbolo RAEE (Residuos de Aparatos Eléctricos y Electrónicos) que indica que, al final de su vida útil, no debe tirarse junto con los residuos domésticos, sino que debe llevarse a un punto limpio de la localidad. La valoración de los residuos permite contribuir a preservar nuestro medio ambiente.

PROTECCIÓN DEL MEDIO AMBIENTE - DIRECTIVA 2012/19/EU

Para preservar nuestro medio ambiente y nuestra salud, la eliminación de los aparatos eléctricos y electrónicos al final de su vida útil debe hacerse según normas muy precisas y requiere la participación de todos, tanto del abastecedor como del usuario.

Es por esta razón por la que su aparato, tal y como señala el símbolo que se encuentra en su placa de características o en su embalaje, no debe, bajo ningún concepto, tirarse a la basura pública o privada destinada a los residuos domésticos. El usuario tiene derecho a depositar el aparato en un lugar público de recolección selectiva de residuos para que sea reciclado o reutilizado para otras aplicaciones de conformidad con la directiva.

CONDICIONES DE GARANTÍA

FR

Este producto tiene una garantía por un período de 2 años a partir de la fecha de compra, ante cualquier fallo resultante de un defecto de fabricación o de material. Esta garantía no cubre los defectos o los daños provocados por una mala instalación, un uso inadecuado o por un desgaste anormal del producto.

*mediante la presentación del comprobante de compra.

ELECTRO DEPOT

1 route de Vendeville

59155 FACHES-THUMESNIL

France
