MANUAL DE USUARIO PS58B855Y1W SAMSUNG

Press the MENU button.

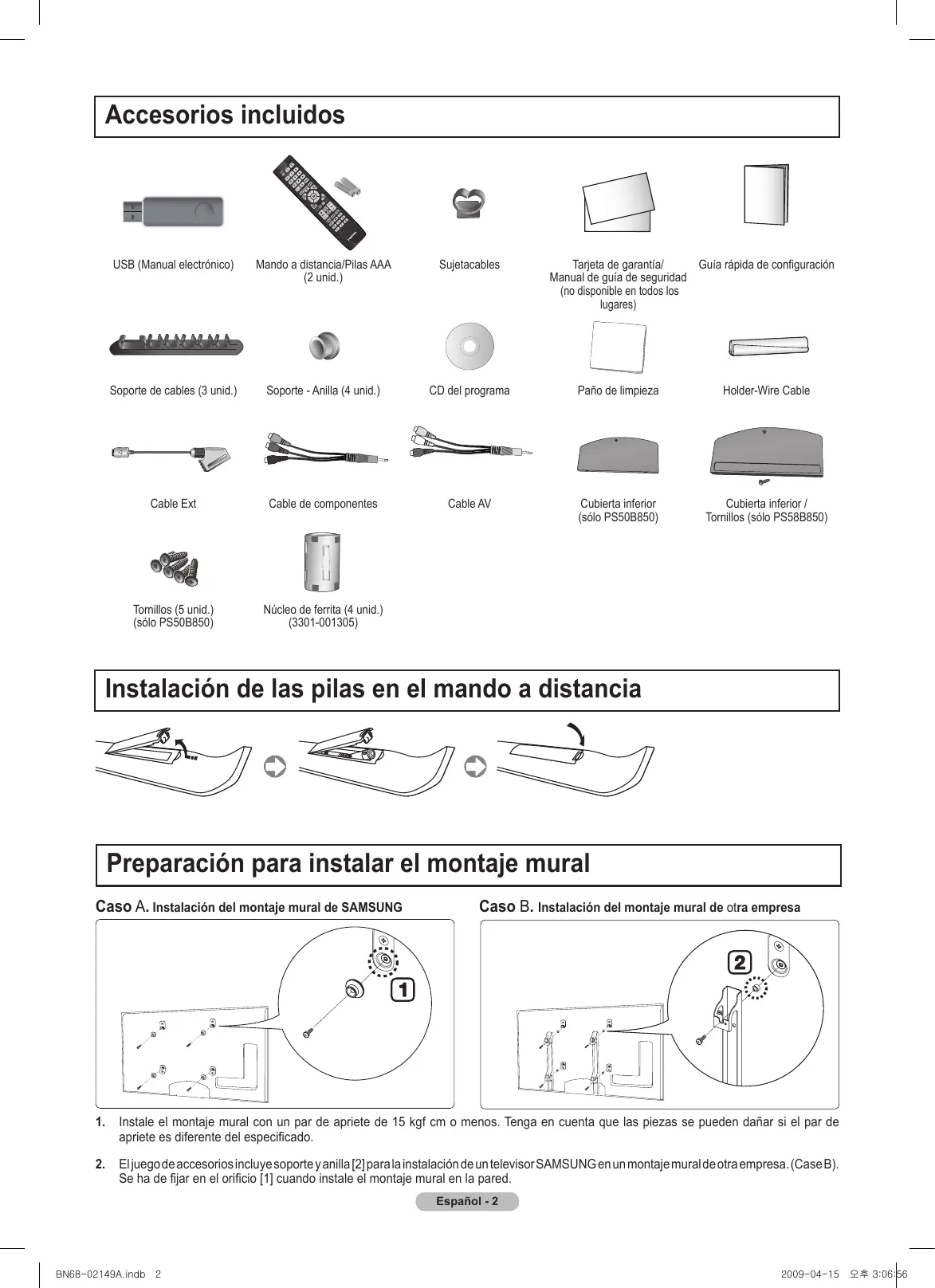

Accesorios incluidos

USB (Manual electrónico)

Mando a distancia/Pilas AAA

Tarjeta de garantía/

Guía rápida de configuración Manual de guía de seguridad (no disponible en todos los lugares)

Soporte de cables (3 unid.)

Soporte - Anilla (4 unid.)

Cable de componentes

Cable AV Cubierta inferior

Tornillos (sólo PS58B850)

Núcleo de ferrita (4 unid.)

Instalación de las pilas en el mando a distancia

Preparación para instalar el montaje mural

Caso A. Instalación del montaje mural de SAMSUNG Caso B. Instalación del montaje mural de otra empresa

Instale el montaje mural con un par de apriete de 15 kgf cm o menos. Tenga en cuenta que las piezas se pueden dañar si el par de apriete es diferente del especificado.

El juego de accesorios incluye soporte y anilla [2] para la instalación de un televisor SAMSUNG en un montaje mural de otra empresa. (Case B).

Se ha de fijar en el orificio [1] cuando instale el montaje mural en la pared. Español -

2009-04-15 오후 3:06:56

Instalación del soporte

Advertencia Sujete firmemente el soporte al televisor antes de moverlo, ya que el soporte puede caer y causar lesiones graves. 1.

Acople el TV PDP al soporte.

N Se necesitan dos o más personas para trasladar el televisor. Nunca deje el televisor en el

suelo ya que la pantalla puede sufrir daños. Mantenga siempre el televisor en su posición vertical.

N El color y la forma del producto pueden variar según el modelo.

Utilizando los 4 tornillos para asegurar el soporte y el monitor, fije firmemente el monitor al soporte.

N Levante el producto y apriete los tornillos. Si aprieta los tornillos sin levantar el TV PDP, éste puede inclinarse hacia uno de los lados.

Cuando instale el televisor en una pared, fije la tapa (1) al soporte con dos tornillos.

Seguridad en el espacio de instalación

Mantenga la distancia requerida entre el producto y otros objetos (por ejemplo, paredes) para asegurar la ventilación adecuada. En caso contrario, se podría producir un incendio por un incremento de la temperatura interna del producto. Instale el producto a la distancia requerida como se muestra en la ilustración. N Cuando utilice un soporte o un montaje mural, use sólo las piezas proporcionadas por Samsung Electronics. - Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría caer con el riesgo de cuasar lesiones personales. - Si utiliza piezas proporcionadas por otros fabricantes, podría tener problemas con el producto o éste se podría incendiar por el incremento de la temperatura interior debido a una mala ventilación. N El aspecto puede variar según el producto. 

Instalación del producto sobre un soporte

Instalación del producto en un montaje mural

2009-04-15 오후 3:06:58

Montaje de los cables

Sujete los cables con la funda de cables para que éstos no2 sean visibles a través del soporte transparente. N El color y la forma del producto pueden variar según el modelo.

2 Sujetacables 3 Funda de cables

N Sujete los cables con la funda de cables para que éstos no sean visibles a través del soporte transparente.

❑ Tipo montaje mural

12 Soporte de cables

2009-04-15 오후 3:07:00

Visualización de menús

Antes de utilizar el televisor, siga los pasos que se explican a continuación para aprender a desplazarse por el menú a fin de seleccionar y ajustar las diferentes funciones.

Botón MENU Muestra el menú de pantalla principal.

Botón RETURN Volver al menú anterior.

Botones ▲/▼/◄/►/ENTERE Mover el cursor y seleccionar un elemento. Seleccionar la opción marcada. Confirmar la configuración.

@ NET EXIT Salir del menú en pantalla.

❑ Funcionamiento de la OSD (visualización en pantalla)

El paso de acceso puede variar según el menú seleccionado. Pulse el botón MENU.

Se muestra el menú principal en la pantalla. En el lado izquierdo del menú hay los iconos:

Imagen, Sonido, Canal, Configuración, Entrada, Aplicación, Asistencia técnica.

Pulse los botones ▲ o ▼ para seleccionar un icono.

Después pulse el botón ENTERE para acceder al submenú del icono.

Pulse los botones ▲ o ▼ para seleccionar el submenú del icono.

Configuración avanzada

Opciones de imagen Reinicio de la imagen

Pulse los botones ◄ o ► para reducir o aumentar el valor de una opción concreta.

La visualización en pantalla de ajuste puede variar según el menú seleccionado. Pulse el botón ENTERE para completar la configuración. Pulse el botón EXIT para salir.

2009-04-15 오후 3:07:01

Cuando el televisor se enciende por primera vez, los valores se inician correlativamente de forma automática. N Preparación: Conexión del cable de alimentación y la antena.

Cuando el televisor se enciende por primera vez, los valores se inician correlativamente de forma automática.

N El salvapantallas se activa si durante más de 1 minuto no hay ninguna entrada desde el

teclado del mando a distancia mientras Plug & Play está en ejecución.

N El salvapantallas se activa si durante más de 15 minutos no se detecta ninguna señal de

N Si accidentalmente selecciona un país erróneo para su televisor, puede que los caracteres

de la pantalla se vean de manera incorrecta.

Pulse el botón POWER del mando a distancia. El menú Seleccionar idioma de OSD se muestra automáticamente. Seleccione el idioma con los botones ▲ o ▼. Pulse el botón

ENTERE para confirmar la elección.

INT Pulse los botones ◄ o ► para seleccionar Demo tienda o Uso doméstico y a

ER @ NET continuación pulse el botón ENTERE. N Es recomendable configurar el televisor en el modo Uso doméstico para obtener la mejor imagen en un entorno doméstico. N El modo Demo tienda sólo es necesario en los entornos comerciales. N Si la unidad accidentalmente se configura en el modo Demo tienda y se desea volver a Uso doméstico (estándar): Pulse el botón del volumen del televisor. Cuando se muestra la OSD del volumen, mantenga pulsado el botón MENU del televisor durante 5 segundos.

Pulse el botón ENTERE.

Seleccione el país pulsando los botones ▲ o ▼. Pulse el botón ENTERE para confirmar la elección.

Pulse los botones ▲ o ▼ para memorizar los canales de la conexión seleccionada y pulse el botón ENTERE.

• Aérea: Señal de antena aérea. • Cable: Señal de antena del cable.

Pulse los botones ▲ o ▼ para seleccionar la fuente de antena que desea memorizar.

Pulse el botón ENTERE para seleccionar Empezar. • Digital y Analógico: Canales digitales y analógicos. • Digital: Canales digitales. • Analógico: Canales analógicos. N La búsqueda de canales se iniciará y terminará automáticamente. N Para ver una descripción más detallada sobre cómo seleccionar el modo Cable, consulte el capítulo Guardado automático.

Aparece automáticamente el mensaje Set the Clock Mode (Configurar el modo del reloj). Pulse el botón ENTERE.

Pulse el botón ▲ o ▼ para seleccionar Auto y, a continuación, pulse el botón ENTERE. N Si selecciona Manual, se muestra Configurar fecha y hora actuales. (Para ver una descripción más detallada de la opción Manual, consulte el capítulo Configuración de la hora) N Si ha recibido una señal digital, se ajustará la hora automáticamente.

Se muestran unas breves instrucciones sobre cómo obtener el mejor rendimiento del nuevo HDTV.

Pulse el botón ENTERE. Este menú está disponible en Guía de conexión HD en el menú Asistencia técnica.

Aparecerá el mensaje Disfrute de su televisor.

Cuando termine, pulse el botón ENTERE.

❑ Si desea reiniciar esta función...

Pulse el botón MENU para ver el menú en pantalla. Pulse los botones ▲ o ▼ para seleccionar Configuración y, a continuación, pulse el botón ENTERE.

2. Pulse de nuevo el botón ENTERE para seleccionar Plug & Play. 3. Escriba su código PIN de 4 dígitos. El código PIN predeterminado para un televisor nuevo es ‘0-0-0-0’. N Si desea cambiar el número PIN, consulte el capítulo Cambiar PIN. N La función Plug & Play está disponible sólo en el modo TV. Español -

2009-04-15 오후 3:07:02

Para seleccionar la fuente

Pulse el botón SOURCE del mando a distancia. Puede seleccionar el modo TV o una fuente de entrada conectada al televisor. Utilice este botón para elegir la fuente de entrada que desee ver. N TV, Ext.1, Ext.2, AV, Componente, PC, HDMI1/DVI, HDMI2, HDMI3, HDMI4, USB. N Si desea más información, consulte el manual electrónico.

Configuración del tamaño de la pantalla

Si desea cambiar el tamaño de la imagen en la pantalla. Pulse el botón MENU para ver el menú. Puede configurar el tamaño de la imagen seleccionando Imagen → Opciones de imagen → Tamaño. PPulse los botones ▲ o ▼ para seleccionar el formato de pantalla que desee. (16:9/Zoom1/Zoom2/Ajuste ancho/4:3/Just Scan (Sólo explorar)) O O bien, puede pulsar repetidamente el botón P.SIZE del mando a distancia para cambiar el tamaño de la imagen.

Demostración de movimiento Full HD 1080 : Des.

U Mover E Entrar R Volver

2009-04-15 오후 3:07:02

Instalación del dispositivo de memoria USB para ver el manual electrónico

❑ Visualización de menús

INT ER INT ER INT ER INT ER INT ER INT ER

@ NET Conectado dispositivo portátil

@ NET Nuevo dispositivo portátil conectado.

Dispositivo : MemoRive Media Play Content Library Manuel electrónico Software IN superior

❑ Pantalla de visualización

Actualizar la ventana del capítulo.

Ir al menú seleccionado.

Ir al menú OSD TV Utilizar el menú de índice.

Ver el manual electrónico.

Precaución: Uso de USB (manual electrónico)Utilizar sólo con el manual electrónico

주의 El uso con otros propósitos puede originar un mal funcionamiento.

Identificación de problemas

Cuando el manual electrónico no funciona inmediatamente

Compruebe el estado de la conexión USB del televisor.

Si se ha borrado el manual del USB No hay imagen ni sonido

Compruebe que el cable de alimentación esté enchufado a la toma de pared.

Compruebe que haya pulsado el botón del aparato. Compruebe los ajustes de contraste y brillo de la imagen. Compruebe el volumen.

Hay imagen pero no sonido

Compruebe el volumen.

Compruebe si el botón MUTEM se ha pulsado en el mando a distancia. Compruebe la configuración de la selección del altavoz.

2009-04-15 오후 3:07:03

Conexión de un dispositivo AV DVI OUT AUDIO OUT VIDEO OUT AUDIO OUT

DVI OUT Reproductor DVD/Blu-ray/receptor por cable/satélite (decodificador)

B Mediante un cable HDMI HDMI OUT AUDIO OUT G PC/COMPONENT Normal

AUDIO Conexión HD HDMI IN HDMI/DVI AUDIO OUT COMPONENT OUT DVI OUT AUDIO OUT AUDIO OUT VIDEO OUT PC /DVI

AUDIO OUT Conexión HD Uso de un cable HDMI/DVI Reproductor DVD/Blu-ray o receptor por cable HD/satélite

HDMI OUT HD (decodificador)

Y W R DVI OUT AUDIO OUT Y W

AUDIO OUT COMPONENT OUT DVI OUT AUDIO OUT Y R Y Y W Y DVI OUT W R AUDIO OUT Y OUT W R HDMI OUT AUDIO OUT Y W R B EXT DVI OUT G Conexión de componentes

Mediante un cable de componentes

AUDIO OUT R B VIDEO OUT EXT Conexión de audio/vídeo

W G R B R W B R R B R B G G B Mediante un cable de audio/vídeo

G G DVI OUT AUDIO OUT Mediante un cable euroconector (Scart)

Aparatos de vídeo/reproductores de DVD G B EXT W Español -

Y Conexión de un dispositivo de audio

AUDIO IN OPTICAL Conexión de audio digital

Mediante un cable óptico Sistema de audio digital

AUDIO IN AUDIO IN OPTICAL Conexión a un PC R R W HDMI OUT OPTICAL HD Conexión

Conexión HD HDMI OUT Using

D-SubHDMI/DVI Cable Uso de una cable

AUDIO AUDIO OUT OUT DVI OUT PC OUT Dispositivo USB (manual electrónico)

Base de suporte de cabos

Cabo AV Núcleo de ferrite

(4 unidades) (3301-001305)

1 Suporte para cabos

2 Base de suporte de cabos 3 Suporte de cabos

@ NET Dispositivo portátil ligado

@ NET Actualizar a janela do capítulo

Ir para o menu seleccionado.

3. Ir para o menu TV OSD.

4. Utilizar o menu de índice. 5. Ver o manual electrónico.

Se apagar o manual existente no dispositivo USB
