Tipo de producto	Videocámara digital con memoria flash
Marca	Samsung
Modelo	SC-MX20ER
Alimentación	Paquete de baterías recargable (IA-BP85ST) o adaptador de CA
Soporte de almacenamiento interno	Memoria flash integrada
Soporte de almacenamiento externo	Tarjeta de memoria (tipo no especificado, probablemente SD)
Pantalla	Pantalla LCD orientable
Objetivo	Zoom óptico y digital
Resolución de grabación	Estándar (formato MPEG)
Conectividad	USB, AV, DC IN
Accesorios incluidos	Paquete de baterías, adaptador de CA, cable USB, cable AV, CD de instalación (CyberLink MediaShow4), guía de usuario en CD, guía de inicio rápido impresa
Funciones especiales	Easy Q, iCHECK, ecualizador paramétrico LCD, modo de detección de rostros (no confirmado)
Dimensiones (aprox.)	60 x 60 x 120 mm
Peso (aprox.)	280 g (con batería)
Sistema de video	NTSC (compatible con televisores NTSC)
Mantenimiento	Limpiar con un paño suave y seco; evitar la humedad y las temperaturas extremas
Seguridad	Usar solo los adaptadores suministrados; no forzar los conectores; apagar antes de retirar la tarjeta de memoria
Piezas de repuesto disponibles	Batería, adaptador, cables, base de carga (opcional) disponibles en distribuidores autorizados de Samsung
Reparabilidad	Confiar a un centro de servicio autorizado de Samsung para cualquier reparación

Preguntas frecuentes - SC-MX20ER SAMSUNG

¿Cómo cargar la batería del Samsung SC-MX20ER?

Para cargar la batería, apague la videocámara, abra la cubierta del conector DC IN, conecte el adaptador de CA al conector DC IN y a una toma de corriente. El indicador CHG se enciende en naranja durante la carga y se vuelve verde cuando la carga está completa. Luego desconecte el adaptador.

¿Cómo insertar una tarjeta de memoria en la videocámara?

Primero apague la videocámara. Deslice la cubierta de la ranura de la tarjeta de memoria para abrirla. Inserte la tarjeta de memoria en la dirección indicada por la flecha hasta que oiga un clic. Cierre la cubierta.

¿Cómo seleccionar el soporte de almacenamiento (memoria interna o tarjeta)?

Presione MENÚ, use los botones de control para seleccionar 'Configuración' > 'Almacenamiento', luego elija 'Memoria' (memoria interna) o 'Tarjeta'. Confirme con OK y salga del menú.

¿Cómo grabar un video con el SC-MX20ER?

Encienda la videocámara, abra la cubierta del objetivo, seleccione el soporte de almacenamiento, encuadre a través de la pantalla LCD y presione el botón inicio/parada (ubicado en la parte trasera o en la pantalla) para comenzar la grabación. Presione de nuevo para pausar.

¿Cómo reproducir un video grabado?

Encienda la videocámara, presione MODO para cambiar al modo de reproducción de video (icono ▶). Se muestra el índice de miniaturas. Use los botones de control para seleccionar un video, luego presione OK para reproducirlo.

¿Cómo conectar la videocámara a un televisor?

Use el cable AV suministrado. Conecte el enchufe único en la toma AV de la videocámara, luego conecte los enchufes amarillo (video), blanco (audio izquierdo) y rojo (audio derecho) a las entradas correspondientes del televisor. Asegúrese de que el televisor sea compatible con NTSC.

¿Cómo transferir videos a una computadora?

Conecte la videocámara a la computadora mediante el cable USB. La videocámara cambia automáticamente al modo USB. Use el software CyberLink MediaShow4 proporcionado en el CD para copiar o editar los videos.

¿Qué hacer si la videocámara no enciende?

Primero verifique la batería: ¿está cargada? Si está vacía, conecte el adaptador de CA. Asegúrese de que el interruptor POWER esté bien presionado. Si el problema persiste, comuníquese con el servicio postventa de Samsung.

¿Cómo limpiar el objetivo de la videocámara?

Use un paño suave y seco (microfibra) para limpiar suavemente el objetivo. No use productos líquidos o abrasivos. Si es necesario, sople suavemente para eliminar el polvo antes de limpiar.

¿Dónde puedo comprar accesorios para el SC-MX20ER?

Los accesorios como baterías, adaptadores, cables o la base de carga están disponibles en distribuidores autorizados de Samsung o en el sitio web oficial de Samsung. Comuníquese con el centro de atención al cliente para obtener más información.

MANUAL DE USUARIO SC-MX20ER SAMSUNG

• La videocamara incluye un manual en CD y una guía de consulta (impresa).

Para Obtener instrucciones detalladas, consulte el manual del usuario (PDF) que se facilita en el CD.

imagine las posibilidades

Gracias por adquirir este produit Samsung.

Para recibir un service másplete, registre su

producto en

www.samsung.com/global/register

COMPONENTES DE LA VIDEOCÁMARA CON MEMORIA

La nuevo videocamara con memoria incluye los siguientes accesorios. Si falta algo dellos en la caja, llame al centro de atencion al cliente de Samsung.
La forma exacta de cada elemento puede variar entre modelos.

Batería (IA-BP85ST)	Adaptador de CA (tipo AA-E9)	Cable de Audio/ Video	Cable USB
CD de software	CD del manual del usuario	Guía de inicio=rápido	Soporte*
Bolsa*	Funda de transporte*

• El contenido可以选择 variar dependiendo de la regione de ventas.
• Los componentes y accesos se encuentran disponibles en el distribuidor local y en el Servicio técnico de Samsung.
  No se incluye la tarjeta de memoria.
• Tiene que conectar el adaptor de alimentacion de CA al soporte al conectar los dispositivos externos con el soporte.
• La videocamara incluye un CD con el manual de usuario y una guía de consulta rápida (impresa). Para Obtener instrucciones detalladas, consulte el manual del usuario (PDF) que se Facilita en el CD.
• (Optional): este es un accesario optional. Para adquirirlo, póngase en contacto con el distribuidor de Samsung más cercano.

Interrupto de aperture/cierre del objetivo
2 Microfono interno
3 Objivo
④ Botón MENU
5 Botón OK
6 Boton de Control ( / / / / W / T)
7 Botón Iniciar/Parar grabación

8 Pantalla LCD
9 Parlanteincorporado
10 Botón i CHECK
11 Boton EASY Q
12 Botón de AMPLIADOR DE LCD (
13 Palanca de Zoom (W/T)

1 Inductor MODE (Grabar 88 / Reproducer
2 Botón MODE
3 Toma de cable AV
4 Conector USB (USB)
5 Toma DC IN (DC IN)
6 Tapadeconectores
7 Indicador de cargo (CHG)
8 Interruptor POWER

9 Boton Iniciar/Parar grabacion

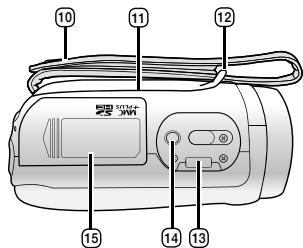

Correa de empuñadura
11 Empun.de giro
12 Enganche de correa de empuiadura
13 Receptáculo del soporte
14 Orificio para el tripode
15 Tapa de la ranura para tarjeta de memoria/bateria

CONEXION DE UNA FUENTE DE ALIMENTACION

Hay dos temas de fuentes de energia a las que se pueda conectar la videocamara con memoria.
- No utilise las fuentes de alimentación que se faciltan conOthers equipos.

• La bateria: se emplea para grabaciones en exteriros.
• El adaptor de alimentación de CA: se usa para grabación y reproducción en interiores.

Inserción de la batería

1. Deslice y abra la tapa de la bateria como se muestra en el diagrama.

2. Inserte la bateria en su ranura hasta que emita un chasquido suave.

3. Asegürese de que el logotipo de SAMSUNG está hacía arriba con el aparato colocado como se muestra en el diagrama.

4. Deslice y cierra la tapa de la bateria.

Extracción de la bateria

1. Deslice y abra la tapa de la ranura de la batería y presione el cierre de la batería.

2. Presione suavamente el cierre de la bateria en la direction que se muestra en el DIAGrama para extraer la bateria.

3. Saque la bateria en la direccion que se muestra en el diagrama.

4. Deslice y cierra la tapa de la bateria.

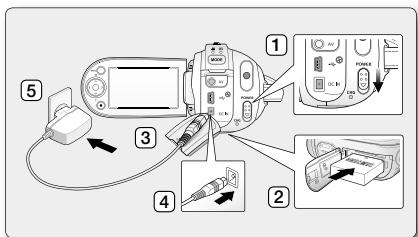

Carga de la bateria

1. Deslice hacer abajo el interruptor POWER para encender.
2. Abra la pantalla LCD e inserte la bateria de la videocamara con memoria.
3. Abra la tapa de connectores DC IN/USB/AV.
4. Conecte el adaptor de alimentacion de CA al terminal DC IN de la videocamara con memoria.

5. Conecte el adaptor de CA a una toma de coriente.

6. El indicator CHG (carga) se ilumina en naranja para做不到 que la bateria se está cargando.

7. El indicator CHG (carga) se ilumina en verde cuando la bateria está totalmente cargada.

8. Cuando la bateria este totalmente cargada, desconnecte el adaptador de alimentacion de CA de la videocamara con memoria.

9. Incluso en el caso de que se deje apagado el interruptor de encendido, la bateria se seguirá descargando si sedea conectada a la videocamara con memoria. Se recomienda retiring la bateria de la videocamara con memoria.

Inserción

Expulsión

información sobre los soportes de almacenimiento

SELECCION DEL SOPORTE DE ALMACENAMIENTO (SÓLO SC-MX20C/MX20CH)

• Puede grabar video en la memoria incorpORA o en una tarjeta de memoria; por tanto debe seleccionar el soporte de almacenamiento antes de comenzar la grabacion o la reproduccion.

• Antes de insertar o expulsar la tarjeta de memoria, apague la videocamara con memoria.

• Presione el botón MENU.

• Aparece la lista del menu.

• Presione el botón de Control (</>) para selecciónar "Settings" (Ajustes).

• Presione el botón de Control (A/√) para selectionar "Storage" ( Tipo de memoria) y presione el botón OK.
• Presione el botón de Control ( ∧ / √) para selectionar "Memory" Memoria) o "Card" y presione el botón OK.

"Memory" (Memoria) : cuando utilise la的记忆 incorpora da
"Card": cuando utilise la tarjeta de memoria.

1. Presione el botón MENU para salir.

INSERCION / EXPULSION DE UNA TARJETA DE MEMORIA

Inserción de una tarjeta de memoria

1. Apane la videocamara con memoria.
2. Deslice la tapa de la tarjeta de memoria a la derecha paraAbrir la tapa.
3. Inserte una tarjeta de memoria en su ranura en la direction de la flecha hasta que emita un chasquido suave como se indica en el diagrama.
4. Cierre la tapa.

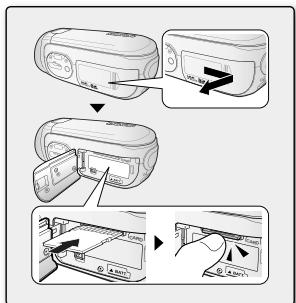

Expulsión de una tarjeta de memoria

1. Apane la videocámara con memoria.
2. Deslice la tapa de la tarjeta de memoria a la derecha paraAbrir la tapa.
3. Presione ligeramente la tarjeta de memoria hacía dentro para que salte.
4. Saque la tarjeta de memoria de la ranura y ciderre la tapsa.

GRABACION DE IMAGENES DE VIDEOS

• La videocámara con memoria proporcióna dos botones para Iniciar/Parar grabación. Uno se encuesta en la parte trasera de la videocámara y el other en el panel LCD. Seleectione el botón Iniciar/Parar grabación segun el uso que haga.

• Encienda la videocamara con memoria.

• Conectar a fuente de alimentacion a la videocamera con memoria. (Es descriir, una bateria o un adaptordo de CA.)

• Deslice hacía abajo el interruptor POWER para encender.
• Establisheca el soporte de almacarnamento apropiado. (Solo SC-MX20C/MX20CH) (Para grabar en una tarjeta de memoria, inserte la tarjeta de memoria.)

• Coloque el interruptor Abrir/cerrar objetivo en abierto (O). - página 3

• Encuadre el sujeto en la pantalla LCD.

• Presione el botón Iniciar/Parar grabación.

• Aparecerá el indicator de grabación ( Ⓒ) y se inicia la grabación.

• Si se presiona de nuevo el botón Iniciar/Parar grabación durante la grabación, se ajustará la videocamera con memoria al modo de pausa de grabación.

• Una vez finalizada la grabación, apague la videocámara con memoria.

reproducción

REPRODUCCION DE IMAGENES DE VIDEO

Puede buscar rapidamente la imagen de video que desee utilizing la vista del indice de imagenes en miniatura.

1. Encienda la videocamara con memoria.

2. Deslice hacía abajo el interruptor POWER para encender.

3. Establerzca el soporte de almacenimiento apropiado.

(Sólo SC-MX20C/MX20CH)

(Para grabar en una tarjeta de memoria, inserte la tarjeta de memoria.)

1. Abra la pantalla LCD.

2. Ajuste el brillo o el contraste de la pantalla LCD.

3. Presione el botón MODE.

4. Cambia al modo Reproducir video (▶).
   Las imagenes de video grabadas aparecen en la vista del indice de imagenes en miniatura.

5. Utilite el boton de Control ( / > / /) para selectionar las imagenes de video que紊ee y presione el boton OK.

6. Aparecerá durante一些 instantes el menu de accesso directo de reproducción.

7. Las Imagenes de video seleccionadas se reproduce根據 el ajuste de la。，
   de reproduction.
8. Para deteter la reproduccion y volver a la vista del indice de imagenes en miniatura, mueva la palanca del zoom.

INSTALACION DE CYBERLINK MEDIASHOW4

CyberLink MediaShow4 es el software para editar fácilmente MPEG, AVI, y otros ARCHIVOS de video, imagenes fjas, asi comoarlo contenido para create un video.

Antes de empezar:

Salga de todos los programas de software que esté'utilizando.

(Compruebe que no haya ningún icono de otheras aplicaciones en la barra de estado.)

→

→
↓

←

←

• Si realiza la instalación del software que ya está instalado, se inicia la desinstalación.

En este caso, realize de nuevo la instalacion una vez finalizada la desinstalacion.

• Este manualsolerefierea la instalacion del softwareyal conexionde la PC. Para maderellesobre elsoftware,consulte"Onlinehelp/Readme"enelCDdeCyberLinkMediaShow4.

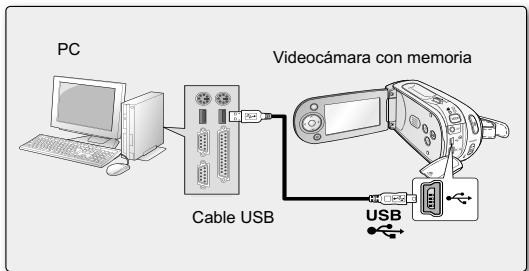

CONEXION DEL CABLE USB

Conecte el cable USB para copiar imágenes de video en un soporte de grabación en la PC y viceversa. Cuando el cable USB está connectado en modo Grabar / Reproducir, el producto cambiará inmediamente al modo USB.

1. Conecte la videocamera con memoria a la PC con el cable USB.

• No aplique una fuerza excessiva al insertar o extraer un conector USB.
• Inserte un conector USB tras comprobar que la direccion de su insertacion sea correcta.
• Se recomienda usar el adaptor de CA como fuente de alimentación en vez de la bateria.
• Al connectarse el cable USB, encender o apagar la videocamera causa averías en la PC.

conexión a otros dispositivos

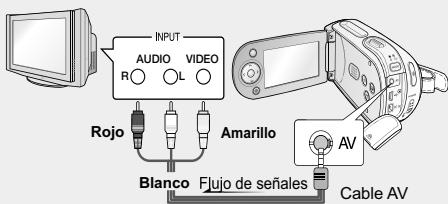

CONEXIONA UN TELEVISOR

• Para reproducir las grabaciones, el teovisor debe ser compatible con NTSC.
• Recomendamos usar como fuente de alimentación para la videocamera con memoria el adaptor de alimentación de CA.

Utilice el cable de AV suministrado para conectar la videocamera con memoria a un tevisor como se indica a continuacion:

1. Connect the end of the AV cable with the single plug to the AV jack of the memory camcorder.
2. Conecte elOTHERextremo con los cables de video (amarillo) e izquierda (blanco)/derecha (rojo) al televisor.

TV normal
