| Tipo de producto | Campana extractora |
| Marca | FALMEC |
| Modelo | OCEANO |
| Tipo de instalación | De pared o isla (según versión) |
| Versión | Aspirante (evacuación exterior) o recirculación de aire (filtro de carbón) |
| Alimentación eléctrica | 220-240 V, 50/60 Hz |
| Número de velocidades del motor | 3 velocidades + 1 velocidad intensiva temporizada (15 min) |
| Control | Electrónico táctil con botones de luz, velocidad, modo, temporizador; mando a distancia opcional |
| Iluminación | Foco halógeno (máx. 20 W, 12 V, casquillo G4) o bombilla incandescente (máx. 25 W) o LED (sustitución por profesional) |
| Regulador de intensidad luminosa | Sí, accesible mediante pulsación larga en el botón de luz |
| Temporizador | Apagado automático después de 15 minutos de funcionamiento |
| Alarma de saturación de filtros | Sí, testigo rojo después de aproximadamente 30 horas de funcionamiento (filtros metálicos) |
| Filtros metálicos antigrasa | Lavables en lavavajillas (agua caliente + detergente suave), cada mes |
| Filtros de carbón activo | Reemplazo cada 3-4 meses (no lavables) |
| Distancia mínima entre encimera y campana | 65 cm (norma); puede reducirse según modelo, respetar las instrucciones de la cocina de gas |
| Diámetro de salida de aire | No inferior a la conexión de la campana (ej. 150 mm o 120 mm según modelo) |
| Limpieza exterior | Paño húmedo con detergente líquido neutro o alcohol desnaturalizado, cada 15 días como mínimo |
| Limpieza interior | Prohibido con líquidos o disolventes; desconectar antes de intervenir |
| Seguridad | Desconectar antes del mantenimiento; no usar con llama libre; instalación por profesional cualificado |
| Peso máximo de objetos suspendidos | 1,5 kg |
| Garantía | Garantía del fabricante (condiciones al dorso del manual) |
Preguntas frecuentes - OCEANO FALMEC
Preguntas de los usuarios sobre OCEANO FALMEC
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Campana de cocina en formato PDF gratis! Encuentra tus instrucciones OCEANO - FALMEC y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. OCEANO de la marca FALMEC.
MANUAL DE USUARIO OCEANO FALMEC
MANUAL DE INSTRUCCIONES
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
INSTRUKCJE OBSŁUGI
Ha comprado una campana extractora de prestigio y calidad segura. Para que pueda tener las mejores prestaciones, le sugerimos seguir con atención las instrucciones contenidas en este manual para el uso y el mantenimiento. Para poder adquirir los filtros de recambio de carbón activo, utilice el cupón adjunto a la cubierta.
Вы приобрели престижное и высококачественное вытяжное устройство. Для того, чтобы оно давало наилучшие результаты, рекомендуем внимательно следовать инструкциям по эксплуатации, которые вы найдете в этом издании; кроме того, для заказа запасных фильтров на активированном угле используйте специальный талон, который вы можете найти прикрепленным к обложке.
Szanowni Państwo
Gratulujemy!
Es muy importante conservar este libro de instrucciones junto al aparato para cualquier consulta futura.
Si el aparato tuviera que ser vendido o traspasado a otra persona, asegúrese de que el libro vaya incluido, de modo que el nuevo usuario pueda ponerse al corriente del funcionamiento de la campana y de las advertencias correspondientes.
Estas advertencias han sido redactadas para su seguridad y para la de los demás. Les rogamos, por tanto, que las lean atentamente antes de la instalación y la utilización del aparato.
Este aparato no debe ser usado por niños o personas enfermas a menos que no estén controladas por alguna persona responsable que se asegure de que el aparato sea utilizado con seguridad.
Los niños deben ser controlados por una persona responsable que se asegure de que no juegan con el aparato.
El montaje debe ser realizado por personal cualificado siguiendo la normativa vigente.
Si el cable de alimentación está dañado, debe ser sustituido por el fabricante, por el Servicio de Asistencia Técnica o por personal cualificado con el fin de evitar posibles riesgos.
Cualquier modificación que se debiera realizar en el montaje eléctrico para instalar la campana debe ser supervisada por personal competente.
Es peligroso modificar o intentar modificar las características de esta instalación. En caso de reparación o mal funcionamiento del aparato, no intentar resolver el problema directamente.
Las reparaciones efectuadas por personas no cualificadas podrán provocar daños.
Para manipulaciones eventuales diríjase a un Centro de Asistencia Técnica autorizado.
Controlar siempre que todas las piezas eléctricas (luces, aspirador) queden apagadas cuando no se use el aparato. Leer todo el libro de instrucciones antes de efectuar ninguna operación en la campana.
El uso de la campana no puede ser otro que el aspirar humos de cocción en cocinas domésticas.
Cualquier uso diverso exime al fabricante de cualquier responsabilidad.
El peso máximo permitido de objetos eventualmente colocados o colgados (en su caso) sobre la campana no debe superar 1,5 kilos.
Una vez instaladas, las campanas en acero inoxidable deben limpiarse para eliminar los residuos de plásticos protectores y eventuales manchas de grasa y aceite. Para esta operación aconsejamos la utilización de nuestro producto específico disponible a la venta.
La realización de otras tipologías de detergentes exime al fabricante de la responsabilidad de los daños que se puedan derivar.
Los datos técnicos del electrodoméstico están contenidos en las placas, situadas en la parte inferior de la campana extractora.
INSTALACIÓN
(Parte reservada exclusivamente a personas cualificadas).
Generalmente la distancia entre la placa de cocción y la parte más baja de la campana de cocina es de por lo menos 65 cm (vea la figura C1). Esta distancia se mide con rigurosidad en el punto más bajo de la campana con tensión que no es la de seguridad. Sobre la base de este detalle previsto por las normas europeas es posible reducir la distancia en algunos modelos como se especifica en el catálogo general. Si las instrucciones de la placa de cocción a gas establecen una distancia mayor, hay que tenerlo en cuenta.
En la versión aspirante, el tubo de salida de los humos debe tener un diámetro no inferior al del empalme de la campana extractora (ver fig. C1). En los tramos horizontales, el tubo debe presentar una leve inclinación (del 10% aproximadamente) hacia arriba para transportar fácilmente el aire hacia el exterior del ambiente.
Reducir las curvas al mínimo, verificar que los tubos tengan una longitud mínima indispensable.
Respetar la normativa vigente sobre salida de humos al exterior.
En caso de usar a la vez otros utensilios (calefacción, estufas, chimeneas, etc.) alimentados a gas o con otros combustibles, proveer al local de una ventilación adecuada de aspiración de humos, según la normativa vigente.
Instrucciones de montaje de la campana: punto "O".
CONEXIÓN ELÉCTRICA
(Parte reservada exclusivamente a personas cualificadas).
¡ATENCIÓN!
Antes de efectuar cualquier operación en el interior de la campana extractora, desenchufe el aparato de la red eléctrica.
Asegúrese de no desconectar o dañar los hilos eléctricos en el interior de la campana extractora; si se producen estas circunstancias, póngase en contacto con el centro de asistencia más cercano. Para la conexión eléctrica, solicite la intervención de personal cualificado.
Debe efectuar la conexión en conformidad con las disposiciones de ley en vigor. Controle que la válvula de sobrepresión y la instalación eléctrica puedan soportar la energía del aparato (véase la placa de las características técnicas en el punto B). Algunos tipos de aparatos pueden equiparse con un cable sin clavija; en este caso, use un tipo de clavija «normalizado» teniendo en consideración que:
- debe encontrar el hilo amarillo - verde para la puesta a tierra.
- debe utilizar el hilo azul para el neutro.
- debe usar el hilo marrón para la fase; el cable no debe entrar en contacto
con partes calientes con temperaturas superiores a los 70°C
- monte en el cable de alimentación un enchufe apto para la energía que debe conectar a una clavija de seguridad adecuada.
El cable de tierra amarillo / verde no debe ser interrumpido por el interruptor. Antes de proceder a la conexión, controle que:
- la tensión de alimentación corresponda a la indicada en la placa de las características técnicas.
- la toma de tierra sea correcta y funcione.
- el equipo de suministro esté equipado con una conexión de tierra eficaz según las normas en vigor.
- la toma o el interruptor omnipolar usados sean fácilmente accesibles con la instrumentación instalada.
El fabricante declina cualquier responsabilidad en caso de no respetar las normas para la prevención de accidentes.
CAMPANA EXTRACTORA EN LA VERSIÓN CON EVACUACIÓN EXTERIOR (aspirante)
En esta versión, los humos y los vapores de la cocina son transportados hacia el exterior mediante un tubo de salida.
El tubo de salida que sobresale por la parte superior de la campana extractora debe estar acoplado a un tubo que conduzca los humos y los vapores hacia una salida exterior. En esta versión, quite los filtros de carbón activo, si están presentes; para la extracción, consulte las instrucciones facilitadas en el punto F. Cuando la campana extractora de cocina se utilice contemporáneamente con otros aparatos que empleen gas u otros combustibles, el local debe disponer de una ventilación suficiente.
Indicación para Alemania:
Si la campana y los aparatos alimentados con energía distinta a la eléctrica están en funcionamiento bajo el control de la local, la presión no debe superar los 4 Pa (4x10-5 bar).
CAMPANA EXTRACTORA EN LA VERSIÓN CON RECICLADO INTERIOR (filtrante)
En esta versión, el aire pasa a través de los filtros de carbón activo para ser purificado y ser reciclado en el ambiente de la cocina.
Controle que los filtros de carbón activo estén montados en el motor; en caso contrario, deben montarlos siguiendo las instrucciones del punto H.
Si la campana está preparada para versión filtrante, quite la válvula antirretorno montada en la salida del motor.
Para obtener el mejor rendimiento, le aconsejamos utilizar la tercera velocidad en presencia de fuertes olores y vapores, la segunda velocidad para condiciones normales y la primera velocidad para mantener el aire limpio con bajos consumos de energía eléctrica. Le aconsejamos encender la campana extractora cuando empiece a cocinar y no apagarla hasta la desaparición de los olores.
BOTONERA ELECTRÓNICA
Pulsador de la luz
Dimmer con funciones integradas en el teclado: con el motor apagado y presionando la tecla luz del teclado durante 2 segundos, se accede a la modalidad modificación de la intensidad luminosa de la atmósfera (lámparas incandescentes o led). Presionando las teclas + y - se regula la intensidad de la luz. Con el motor encendido, al presionar por un lapso largo la tecla, se enciende o apaga la luz de atmósfera.
Pulsador -
Pulsando la tecla se reduce la velocidad del motor.
La velocidad 1, 2 y 3 se visualiza en el número de led encendido, excluyendo el led de la luz y del timer.
Pulsador +
Pulsando la tecla se aumenta la velocidad del motor.
La velocidad 1, 2 y 3 se visualiza en el número de led encendido, excluyendo el led de la luz y del timer (en la versión a 4ª velocidad, el pulsador + presenta una luz intermitente. La 4ª velocidad o intensiva se temporiza y después de 15 minutos aproximadamente, el motor pasa automáticamente a 3ª velocidad.
Pulsador de modalidad
Función: encendido y apagado del motor de la campana.
La función velocidad deseada permite arrancar el motor con la última velocidad seleccionada antes del apagado anterior.
Opcional: versión con telemando (sólo disponible en todas las versiones).
ADVERTENCIAS:
Posicionar el aparato lejos de fuentes electromagnéticas que podrían interferir con la electrónica de la campana.
Distancia máxima de funcionamiento: 5 metros. Esta distancia puede variar en defecto en función de las interferencias electromagnéticas de los otros aparatos.
Luz pulsador del mando: ON/OFF
Pulsador - y +: disminución/incremento de velocidad (para arrancar el motor, pulsar indiferentemente pulsador + o -)
Pulsador timer: ver instrucciones a continuación
Pulsador del temporizador y de saturación de los filtros
- Esta función permite el apagado automático de la campana después de 15 minutos de funcionamiento a la velocidad seleccionada anteriormente (pulsador con luz parpadeante). - Después de 30 horas de funcionamiento, el pulsador y el piloto se encienden. Para desactivar la alarma, pulsar el pulsador por algunos segundos hasta que la
luz roja se apague. A continuación, pare la campana y vuelva a ponerla en marcha para comprobar que la alarma ha quedado anulada.
FILTROS: INSTRUCCIONES PARA EXTRACCIÓN Y SUSTITUCIÓN

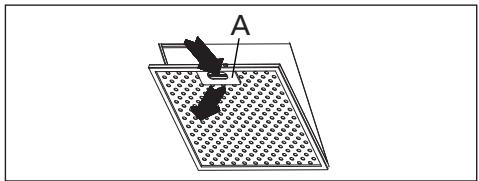

1. FILTROS METÁLICOS
Abrir el panel (ver Fig. H3). Para sustituir el filtro metálico antigrasa, apretar en la manilla A.

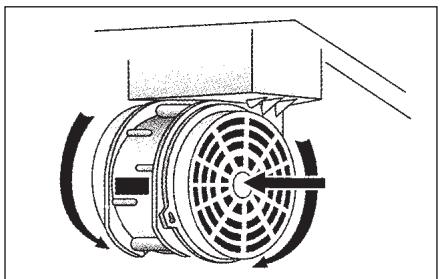

2. FILTROS DE CARBÓN ACTIVO
Para sustituir el filtro de carbono, proceder de la siguiente forma: saque el filtro metálico como se indica arriba. De este modo se accede fácilmente a los 2 filtros que están sujetos a los lados, derecho e izquierdo del motor. Para el montaje, ver figura. En el caso de campanas con cajón motor, el filtro está posicionado en la parte inferior del propio cajón. Para la sustitución, ver figura. Para solicitar los nuevos filtros de carbón, diríjase al distribuidor/revendedor.
SÓLO PARA ITALIA: Descargue el correspondiente formulario de pedido del filtro del sitio: www.falmec.com (acceda desde el menú al desplegable asistencia).
3. PANEL DESPRENDIBLE
Para quitar el panel, seguir las instrucciones de la fig. H3.
ILUMINACIÓN: MONTAJE Y SUSTITUCIÓN

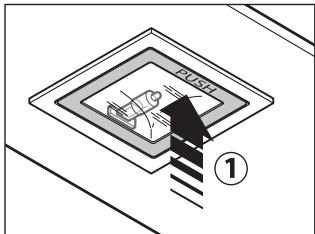

FARO
Para sustituir la lámpara halógena cuadrada:
a) Asegurar que el aparato está desconectado de la red eléctrica.
b) Abrir completamente la ventanilla hasta un ángulo de 90° (ver figura). c) Sustituir la lámpara por una similar (dicroica máx. 20 W, 12 V, conexión G4). d) Cerrar la ventanilla. Si la ventanilla no se cierra correctamente, repetir la operación del punto b).
ILUMINACIÓN DE LOS VIDRIOS
1) Cerciórese de que la campana está conectada a la red eléctrica. 2) Retire los vidrios decorativos (vea secc. O). 3) Sustituya la lamparilla con otra del mismo modelo que la original (máx. 25 W). 4) Vuelva a montar los vidrios (vea la fig. 05).
Cuando se trate de campanas con iluminación LED, la sustitución del cuerpo luminoso debe ser realizada por personal especializado y con repuestos originales.
ADVERTENCIA: No retire los vidrios si sus LED de iluminación están encendidos.
MANTENIMIENTO Y LIMPIEZA
Un mantenimiento constante garantiza un buen funcionamiento y un buen rendimiento a lo largo del tiempo. Preste una atención especial a los filtros metálicos antigrasa y a los filtros de carbón activo; en efecto, la limpieza frecuente de los filtros y de sus soportes garantiza que no se acumulen grasas, que son peligrosas por el riesgo de incendio, en la campana extractora.
1. FILTROS ANTIGRASA METÁLICOS
Su función es retener las partículas grasas en suspensión; por lo tanto, le aconsejamos lavarlos mensualmente en agua caliente y detergente, sin plegarlos. Espere hasta que estén perfectamente secos para remontarlos.
Para las operaciones de desmontaje - montaje, le rogamos consultar las instrucciones facilitadas en el punto H1. Le recomendamos efectuar esta operación con una frecuencia constante.
2. FILTROS DE CARBÓN ACTIVO
Su función es retener los olores presentes en el flujo del aire que pasa por ellos. El aire depurado, mediante sucesivos pasajes a través de los filtros, retorna al ambiente de la cocina. Los filtros de carbón activo no pueden lavarse y deben sustituirse en media cada 3-4 meses (depende también del uso). Para la sustitución de los filtros de carbón activo, siga las instrucciones facilitadas en el punto F.
3. LIMPIEZA EXTERIOR
Se recomienda limpiar las superficies externas de las campanas al menos
cada 15 días, para evitar que las sustancias aceitosas o grasosas puedan corroer las superficies de acero.
La limpieza de la campana debe hacerse con un paño húmedo con jabón líquido neutro o con alcohol desnaturalizado.
En el caso de material con tratamiento antihuellas (FASTEEL), la limpieza se debe efectuar solo con agua y jabón neutro utilizando un paño suave, siendo importante enjuagar y secar bien. No se deben utilizar productos que contengan sustancias abrasivas, paños con superficies ásperas o paños que se adquieren en el comercio para la limpieza del acero. La utilización de sustancias abrasivas o paños ásperos dañarán irreparablemente el tratamiento superficial del acero.
La consecuencia directa de no respetar estas indicaciones será el deterioro irreversible de la superficie del acero. Estas indicaciones deben conservarse junto al libro de instrucciones de la campana.
El fabricante declina cualquier responsabilidad en el caso de no respetarse estas instrucciones.
4. LIMPIEZA INTERIOR
Se prohíbe limpiar las partes eléctricas o las partes relativas al motor del interior de la campana extractora, con líquidos o solventes.
No use productos que contengan sustancias abrasivas. Realice todas estas operaciones desenchufando previamente el aparato de la red eléctrica.
SEGURIDAD ADVERTENCIAS
La instalación eléctrica está equipada de toma de tierra de acuerdo a las normas internacionales de seguridad y conforme a la normativa Europea de compatibilidades electromagnéticas.
No conectar el aparato a conductos de salida de humos derivados de combustión (calefacción, chimeneas, etc). Verificar que la tensión de la red eléctrica corresponde a la que indica la etiqueta localizada en el interior de la campana. La distancia mínima de seguridad desde la encimera a la campana debe ser de al menos 65 cm.
No cocinar a fuego "abierto" bajo la campana. Controlar las freidoras durante su uso, el aceite recalentado puede incendiarse.
Asegurar que haya una ventilación adecuada en la estancia si la campana se utiliza junto con otros aparatos que usan combustión a gas u otros.
No encender fuego abierto bajo la campana.
No conectar el aparato a conductos de salida de humos derivados de la combustión (calefacciones, chimeneas, etc).
Asegúrese de que se cumple la normativa vigente sobre salida de humos al exterior del local antes del uso de la campana.
Antes de proceder a cualquier operación de limpieza o mantenimiento, apagar el aparato desenchufándolo o accionando el interruptor general. El fabricante declina cualquier responsabilidad por eventuales daños que pudieran, directa o indirectamente, ser causados a personas, cosas o animales domésticos derivados de la omisión de las prescripciones indicadas en el libro de instrucciones adjunto y concernientes especialmente, a las indicaciones en tema de instalación, uso y mantenimiento del aparato.
GARANTÍA
La nueva instrumentación está cubierta por una garantía. Recurrir al distribuidor.
El fabricante no responde por las posibles inexactitudes, imputables a errores de imprenta o de transcripción, contenidas en este manual. Se reserva el derecho de poder aportar a los propios productos aquellas modificaciones que considere necesarias o útiles, sin perjudicar las características esenciales de funcionalidad y de seguridad.
MONTAJE CAMPANA
O1 - MONTAJE MIRABILIA PARED
Fase 1
- Apoyar sobre la pared la barra de soporte (A-Fig. O1) a una altura, apartada del plano de cocción, determinada por la suma de las cotas X + 300mm
- Controlar la alineación horizontal con una burbuja de nivel y marcar 2 puntos de perforación en los extremos de la barra.
- Perforar, introducir 2 tacos de expansión Ø 8mm, y fijar la barra con los tornillos correspondientes.
Fase 2
- Enganchar la campana a la barra de soporte (Fig. O2).
- Regular la alineación de la campana mediante los tornillos de los ganchos: El tornillo superior (B) regula la distancia respecto de la pared y el inferior (C), el deslizamiento vertical.
Fase 3
- Para que la campana no se desenganche debido a una presión realizada de abajo hacia arriba, fijarla a la pared con los soportes suministrados (fig. O3).
- Introducir en el racor (D) el tubo (E).
Fase 4
- Introducir en el elemento (G) el prolongador (H).
- Una vez encontrada la posición óptima, fijar el prolongador a la chimenea mediante los tornillos (V1) suministrados.
- Fijar el conjunto chimenea + prolongador a la campana mediante los 6 tornillos V2. Realizar el montaje de los cristales en la campana (fig. O5).
O2 - MONTAJE MIRABILIA ISLA 85/ISLA 67 CENTRAL CHIMNEY
Fase 1
- Determinar la altura (H1=65) requerida para la colocación de la campana.
- Deslizar los bastidores (C) y (C1) hasta que se consiga la altura requerida (H2), sucesivamente fijarlos con 4 tornillos (V2) autorroscantes (Fig.1a).
- Fijar el bastidor (C) en el techo realizando 8 tacos fischer de Ø8 y los tornillos correspondientes (V1) (Fig.1b).
Fase 2
- Introducir el elemento de prolongación en la chimenea y sujetarlos entre sí
con papel adhesivo (Fig. 2).
- Fijar el conjunto chimenea-elemento de prolongación (D + E) en el bastidor (C) por medio de los 4 tornillos métricos M4 (V3) introducidos en los agujeros existentes, pero sin apretarlos definitivamente (Fig. 2).
- En caso de versión extractor: determinar la altura óptima del tubo rígido o flexible para la evacuación de los humos (F) y empalmarlo al racor del motor.
Fase 3
- Levantar la campana sujetándola en los 4 tornillos métricos M5 (V4) previamente enroscados en el bastidor (C) (centrar los agujeros de diámetro 11 respecto al orificio ovalado del intersticio y desplazarla lateralmente) (Fig. 3a).
- Apretar definitivamente los 4 tornillos M5 (V4) (Fig. 3b).
- Quitar el papel adhesivo (Fig. 3c), SACAR los 4 tornillos métricos M4 (V3) enroscados con anterioridad en el bastidor (Fig. 3d) y deslizar hacia abajo el conjunto chimenea-elemento de prolongación (Fig. 3e).
- Empalmar el tubo al racor del orificio de evacuación en el techo (en caso de versión extractor) (Fig. 3f).
- Realizar la conexión eléctrica solo después de haber desconectado la alimentación eléctrica.
- Fijar el elemento de prolongación en el bastidor (C) por medio de los 4 tornillos métricos M4 (V3), sin apretarlos definitivamente (Fig. 3g).
- Fijar definitivamente el elemento de prolongación en el bastidor (C) apretando los 4 tornillos métricos M4 (V3).
- Sujetar la chimenea por medio de 2 tornillos autorroscantes (V5) (Fig. 3i).
- Utilizar los soportes del elemento de prolongación (A) (Fig. 2) solo si no se utiliza el bastidor superior, o también en caso de falso techo. Realizar el montaje de los cristales en la campana (Fig. O5).
- INSTALACIÓN
- (PARTE RESERVADA EXCLUSIVAMENTE A PERSONAS CUALIFICADAS)
- CONEXIÓN ELÉCTRICA
- ¡ATENCIÓN
- CAMPANA EXTRACTORA EN LA VERSIÓN CON EVACUACIÓN EXTERIOR (ASPIRANTE)
- CAMPANA EXTRACTORA EN LA VERSIÓN CON RECICLADO INTERIOR (FILTRANTE)
- BOTONERA ELECTRÓNICA
- PULSADOR DE LA LUZ
- PULSADOR
- PULSADOR DE MODALIDAD
- ADVERTENCIAS
- PULSADOR DEL TEMPORIZADOR Y DE SATURACIÓN DE LOS FILTROS
- FILTROS: INSTRUCCIONES PARA EXTRACCIÓN Y SUSTITUCIÓN
- FILTROS METÁLICOS
- FILTROS DE CARBÓN ACTIVO
- PANEL DESPRENDIBLE
- ILUMINACIÓN: MONTAJE Y SUSTITUCIÓN
- FARO
- ILUMINACIÓN DE LOS VIDRIOS
- MANTENIMIENTO Y LIMPIEZA
- FILTROS ANTIGRASA METÁLICOS
- LIMPIEZA EXTERIOR
- LIMPIEZA INTERIOR
- SEGURIDAD ADVERTENCIAS
- GARANTÍA
- MONTAJE CAMPANA
- O1 - MONTAJE MIRABILIA PARED
- FASE
- O2 - MONTAJE MIRABILIA ISLA 85/ISLA 67 CENTRAL CHIMNEY
Marca : FALMEC
Modelo : OCEANO
Categoría : Campana de cocina
