NK24M1030IB - NK24M1030IS/UR - Capucha SAMSUNG - Manual de uso y guía de instrucciones gratis

Tipo de producto	Campana extractora de pared
Modelo	SAMSUNG NK24M1030IB / NK24M1030IS/UR
Dimensiones aproximadas	600 x 240 x 500 mm
Peso	8 kg
Alimentación eléctrica	220-240 V, 50 Hz
Potencia	200 W
Caudal de aire	400 m³/h
Niveles de potencia	3 niveles de velocidad
Funciones principales	Extracción de humos y olores, iluminación LED
Mantenimiento y limpieza	Filtros metálicos lavables en lavavajillas
Piezas de repuesto y reparabilidad	Filtros, motor y piezas de montaje disponibles
Normas de seguridad	Conforme a las normas CE
Información general	Instalación en pared, diseño moderno, disponible en negro e inox

Preguntas frecuentes - NK24M1030IB - NK24M1030IS/UR SAMSUNG

¿Cómo ajustar la potencia de succión de mi campana SAMSUNG NK24M1030IB?

Para ajustar la potencia de succión, utilice el panel de control situado en la parte frontal de la campana. Presione los botones '+' o '-' para aumentar o disminuir la potencia.

La campana hace ruido, ¿es normal?

Un cierto nivel de ruido es normal durante el funcionamiento de la campana, especialmente a potencias altas. Si el ruido es excesivo, verifique si el filtro está limpio y si la campana está correctamente instalada.

¿Cómo limpiar los filtros de mi campana?

Los filtros metálicos se pueden limpiar a mano con agua caliente y detergente o colocarse en el lavavajillas. Asegúrese de dejarlos secar completamente antes de volver a colocarlos.

¿Por qué mi campana no se enciende?

Verifique si la campana está correctamente conectada y si el disyuntor no se ha disparado. Si el problema persiste, contacte al servicio al cliente.

¿Cómo cambiar la iluminación de mi campana?

Para cambiar la iluminación, retire la bombilla defectuosa girándola en sentido antihorario. Reemplace con una bombilla compatible y gírela en sentido horario para fijarla.

¿Qué tipo de filtro debo usar para mi campana?

Asegúrese de utilizar filtros compatibles con el modelo SAMSUNG NK24M1030IB. Consulte el manual de usuario para las referencias específicas.

¿Cómo saber cuándo es el momento de reemplazar el filtro de carbón?

Se recomienda reemplazar el filtro de carbón cada 6 meses, o cuando note una disminución en la eficacia de succión o un olor persistente en la cocina.

Mi campana ya no ventila correctamente, ¿qué hacer?

Verifique si los filtros están obstruidos o si el conducto de evacuación está bloqueado. Limpie o reemplace los filtros si es necesario y asegúrese de que el conducto esté despejado.

¿Dónde puedo encontrar el manual de usuario de mi campana?

El manual de usuario generalmente se proporciona con el producto. De lo contrario, puede descargarlo en el sitio oficial de Samsung buscando su modelo.

MANUAL DE USUARIO NK24M1030IB - NK24M1030IS/UR SAMSUNG

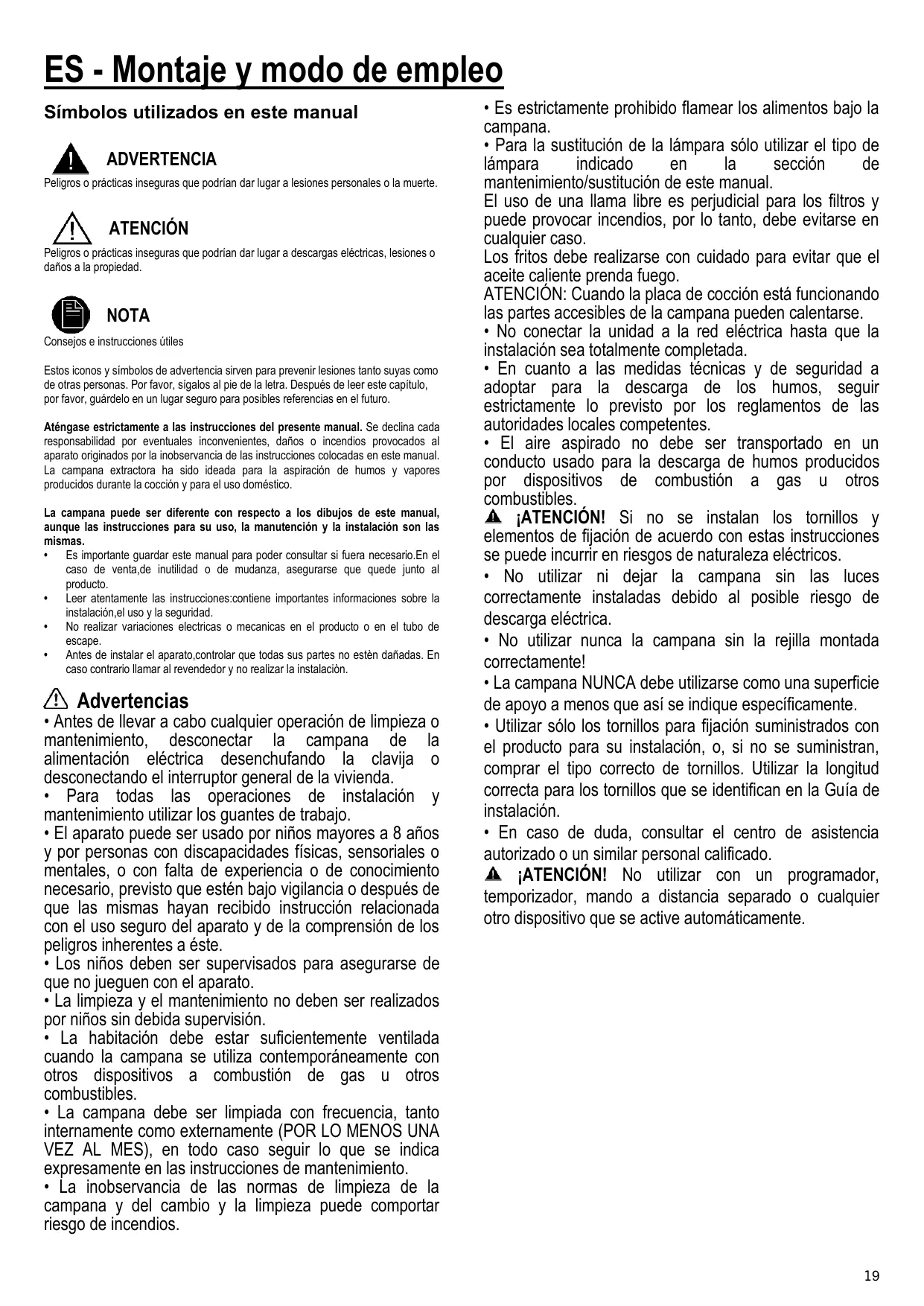

ES - Montaje y modo de empleo

Símbolos realizados en este manual

ADVERTENCIA

Peligos o praticas inseguras que podrnan dar lugar a lesiones personales o la muerte.

ATENCLON

Peligos o prácticas inseguras que podrián dar lugar a descargas electricas, lesiones o daños a la propidad.

NOTA

Consejos e instrucciones utiles

Estos iconos y SYMBOLOS de advertencia sirven para prevenir lesiones tanto suyas como deoras personas. Porfavor, sigalos al pie de la letra.Despues de leer este capitulo, por favor, guardelo en un lugar seguro para posibles referencias en el futuro.

Aténgase estRICTamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales,inconvenientes,daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractor ha sido ideada para la aspiración de humos y vapeores producidos durante la cocation y para el uso domestico.

La campana puede serdifferente con respecto a los dibujos de estemanual,
aunque las instrucciones para su uso, la manutencion y la instalacion son las
mismas.

• Es importante guardar este manual para poder consulutar siaría你需要. En el caso de vente, de inutilidad o de mudanza, asegurar que quede+junto al producto.
  Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalacion, el uso y la calidad.
• No realizar variaciones electricas o mecancas en el producto o en el tubo de escape.
• Antes de instalar el aparato,controlar que todas sus partes no esten dañadas. En caso contrario llamar al revendedor y no realizar la instalación.

Advertencias

• Antes delearvaracaboqualquieroperaciondelimpiezo
  mantimiento,desconectar la campana de la
  alimentacionelctrica desenchufando la clavija o
  desconectando el interruptor general de la vivienda.
• Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
• El aparato pueda ser uso por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necessario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a este.
• Los niños deben ser supervisados para asegurar de que no juegen con el aparato.
• La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
• La habitación debe estar suficientemente ventilada cuando la campana se usa contemporáneamente conotiros dispositivos a combustión de gas uotiros combustibles.
• La campana debe ser limpiada con fecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones deostenimiento.

• La inobservancia de las normas de limpieza de la campana y del cambio y la limpieza puede componar riesgo de incendios.

• Es estRICTamente prohibido flamear los alimentos bajo la campana.

• Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.

El uso de una llama libre es perjudicial para los filtros y pueda provocar incendios, por lo tanto, deben evitarse en cualquier caso.

Los fritos deben realizarse con cuidado para evaporar que el aceite caliente prenda fuego.
ATENCION: Cuando la plac de cocción está funciona las partes accesibles de la campana pueda calentarse.
- No conectar la unidad a la red electrica hasta que la instalacion sea totalmente completada.
- En cuando a las medidas技术和 de seguidad a adoptar para la descarga de los humos, seguir estRICTamente lo previsto por los reglamentos de las autoridades locales competentes.
- El aire aspirado no debe ser transporte en un conductor uso para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
ATENCLON! Si no se instalan los tornillos y elementos de fijacion de acuero con estas instrucciones se peut incurir en riesgos de naturaleza electricos.
- No utiliser nideojar la campanasin las lucescorrectamente instaladasdeferido al posible riesgo dedescargaelectrica.
- No utiliser nunca la campana sin la rejilla montada correctamente!
- La campana NUNCA debe utilizes como una superficie de apoyo a menos que así se indique asignIFICAnte.
- Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
- En caso de duda, consultar el centro de assistencia autorizada o un similar personal calificado.
ATENCLON! No utilizes con un programador, temporizador, mando a distancia separado o cuales quero除外 dispositivo que se active automatamente.

Utilización

La campana extractor ha sido ideada para la aspiracion de humos y vapeores producidos durante la coccion y para el uso domestico.

La campana está disénada para ser realizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.

Version aspirante

El vapor es evacuado hacer el exterior a travers de un tubo de escape introducido en el aró de sujeción que se encontraría arriba de la campana.

ATENCION!

El diametro del tubo de escape debse ser igual al diametro del aro de sujecion.

ATENCION!

Si la campana está provista de FILTER de carbón, hay que sacarlo.

Conectar la campana en los tubos y en los orificios de escape de pared con diametro equivalente a la salute del aire (brida de empalme).

El uso de tubos u orificios de escape de pared con diametro inferior, determinar una
reduccion de los rendimientos de la aspiracion y un drastico aumento del ruido.
Se deslinda responsabilidad.

! Utilice unconducto cuya longitud sea la minima indispensable.
! Utilice un conductor con el menor número possible de curvas (ángulo máximo de la curva: 90^ ).
! Evite los Cambios drásticos en la sección del conductor

Version filtrante

El aire aspirado vendrá desgraso y desodorizo antes de ser alimentado de nuevo en la habitación.

Para usar la campana en esta version esnecessary instalar unsystema de filtracion adiconal a base de carbón activado.

Instalación

• La distancia minima entre la superficie de coccción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.

Si las instrucciones para la instalación del dispositivo para cocinar con gas especialcan una distancia mayor, hay que tenerlo en consideración.

Conexión electrónica

La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aunupones de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aunupones de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoria de alta tensión III, conforme con las reglas de instalación.

ATENCION! Antes de reconnectar el circuito de la campana a la red y de verificar el correcto funciona, controlar siempre que el cable de red fue montado correctamente.

La campana está provista de un cable de alimentación especial; si el cable se daña, Solicite uno nuevo al Servicio de Asistencia Técnica.

Montaje

Antes de comenzar con la instalación:

• Asegurarse que el producto adquirido, sea de las dimensiones apropriadas para la zona de instalacion escogida.
• Quitar el/los filto/s al carbón activo (*) si es provisto (ver el párrafo relativo). Este/tos va/van montado/s-Newamente si se DEA/utilizar la campana en version filtrante.
• Verificar que en el interior de la campana no hayan (por motives de transporte) materiales suministrados ( como por exemple bolsas con tornillos (), garantias () etc.), eventualmente quitarlos y conservarlos.

Este Modelo de campana esta disenado para encajar en un meuble orialquer other soporte.

Mantenimiento

Limpieza

Para la limpieza, utilise EXCLUSIVAMENTE un paño impregnado de detergente liquido neutro. NO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMpieZA! No utilise produits que contengan abrasivos. NO UTILICE ALCOHOL! NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!

Para todas las operaciones deostenimiento usar guantes de trabajo.

Filtro antigrasa

Fig. 8-13

Retiene las partículas de grasa producidas cuando se cocina.

El filtro antigrasa metálico debe limpiarse una vez al mes con detergentes no agresivos,manualmente o bien en lavavajillas a bajas temperatas y con ciclo breve. Con el lavado en el lavavajilla el filtro antigrasa metálico pueda desténirse pero sus caractécticas de filtrado no cambian absolutamente.

Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muele.

Filtro de carbón activo (solamente para la version recirculante)

Fig. 12

Retiene los olores desagradables producidos por la cocción de alimentos.

La saturacion del carbon activado ocurre despues de mas o menos tiempo de uso prolongado,dependiendo del tipo de cocina y de la regularidad de limpieza del filtro de grasa. Enequalquier caso esnecessary sustituir el cartucho al menos cada 4 meses. NO peut lavarse o reciclarse.

Quitar los filtros antigrasa

Aplique unattro al carbón por lado y enganchelo en la campana extractor.

Ponga de nuevo los filtros antigrasa.

Compra del filtró de carbón

El filtro de carbón se pueda comprar en el Sitio web del Servicio de Asistencia o en los Centros de Asistencia de Samsung. Consulte la información que aparece en laULTima págrána de este manual.

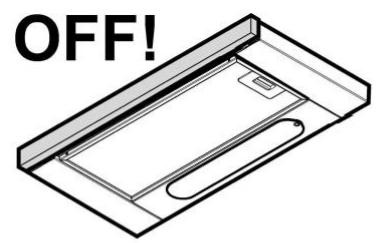

Sustitución de la lámpara

Desconecte el aparato de la red electrica.

Atencion! Antes de tocar las lamparas asegurese de que esten frias.

Extraiga el Cajon

Quite la rejilla de aspiración para acceder al hueco donde está las lámparas.

Retire la lámpara dañada y sustitúyala con una nuevo (consulte la tabla que seswana abajo):

Lámpara	Potencia (W)		Enchufe
	3		E14
Tensión (V)		Dimisión (mm)
220-240		35x102 (Diámetro x Longitud)
Código ILCOS D (de acuerdo con IEC 61231)
DRBB/C-3-220-240-E14-35/102

Volver a montar la rejilla.

Si la iluminación no funciona, antes de llamar al serviceo de assistencia技术水平, revisar que las lámparas estén correctamente instaladas.

Desmontaje de la bombilla al final de su vida utilisé: Por favor consulte el método de desmontaje anterior.

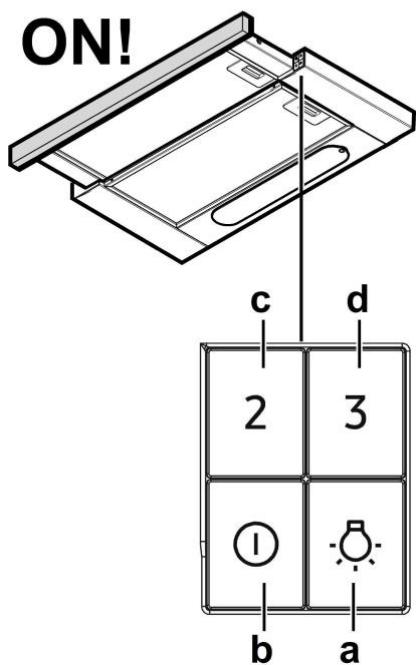

Funcionamento

La campana está dotada de un panel de mandos con control de las velocidades de aspiración y control de encendido de la luz para la iluminación del plano de coccción.

a. Luces ON/OFF

Presione el pulsador Luces y las lámparas se encenderán

Presione el pulsador Luces de nuevo y las lamparas de apagaran

b. Motor de aspiración ON/OFF

Presione el pulsador POWER y seactivara la aspiracion a la velocidad pre-configura.

Presione de nuevo para apagar la aspiración

c. Velocidad media

Presione el pulsador "2" y la aspiración está activada a velocidad media

d. Velocidad maximal

Presione el pulsador "3" y la aspiración sera activada a velocidad maxima
