MANUAL DE USUARIO NK30B3500SS SAMSUNG

Guía de Instrucciones para Instalación

NK30B3500US/AA

Table of Contents

Instrucciones Importantes de Seguidad 32

Requisitos de Instalación 34

Requisitos Eléctricos 34

Requisitos de Ventilación 34

Métodos de Ventilación 35

Instalacion en conditiones climaticas fras 35

Aire Limpio 35

Herramientos y Piezas 36

Dimensiones del Producto 36

Instrucciones de Instalacion 37

Métodos de Ventilación 37

Instalacion de la campana 37

Prepare la Ubicacion 38

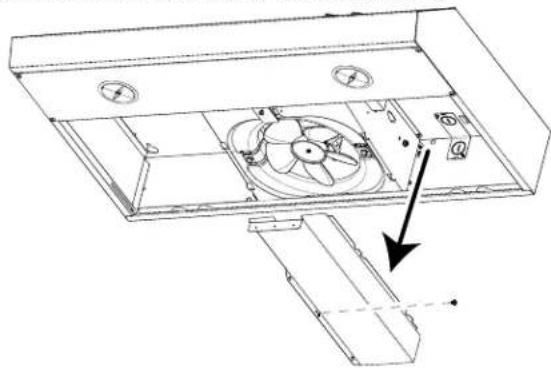

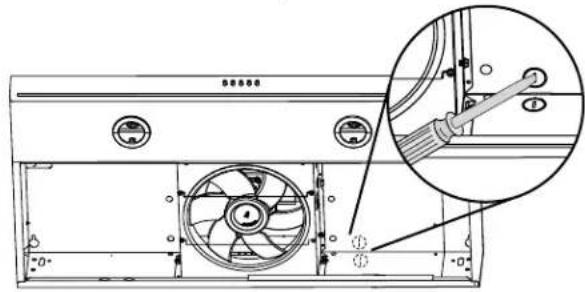

Complete la Preparación 38

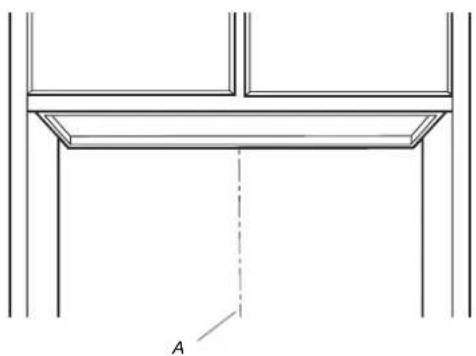

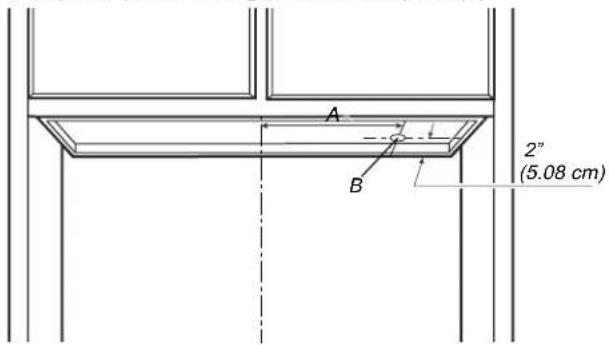

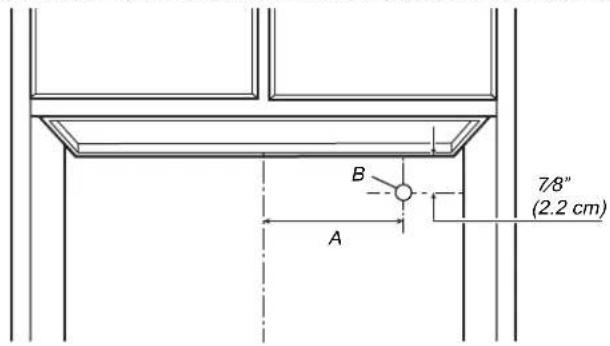

Determine la Ubicacion del Orificio de Cableado 39

Perforaciones Conexión Eléctrica

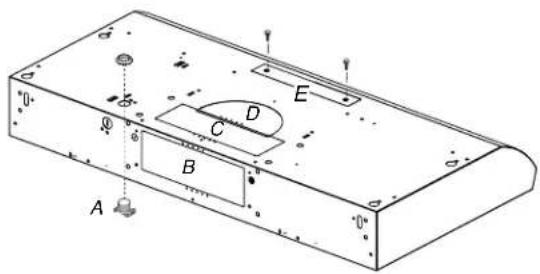

Prepare los Respiradores de la Campana

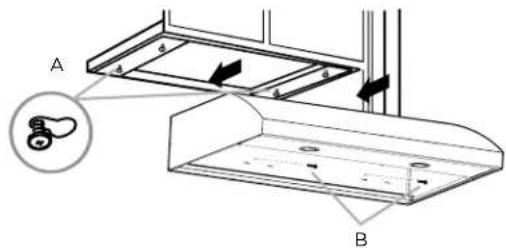

Montaje de la Campana 41

Conecte el Sistema de Ventilación

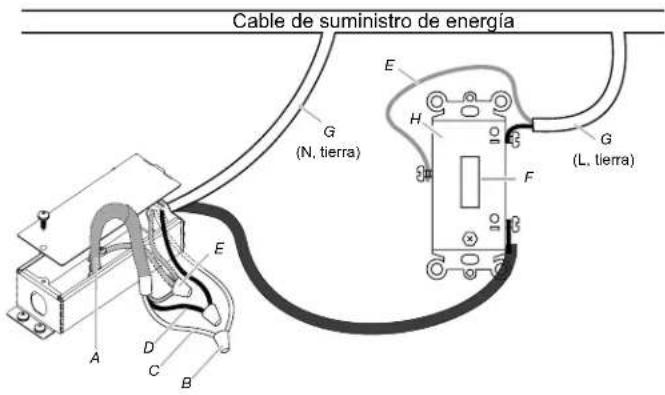

Conexión Eléctrica

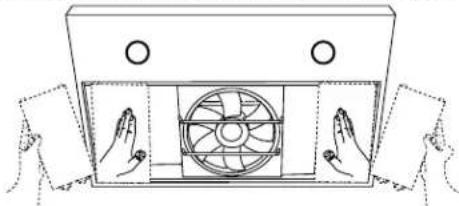

Complete la Instalación

Uso y Mantenimiento de la Campana

Descripción de la Campana

Controles de la Campana

Limpieza

Filtro metálico para grasa

Reemplazo de las Lamparas LED

Instrucciones Importantes de Seguidad

APROBADO PARA APARATOS DE USO DOMESTICO SOLO PARA USO DOMESTICO

LEAYGUARDEESTASINSTRUCCIONES

ANTES DE CONTINUAR, LEA LAS INSTRUCCIONES POR COMPLETO. LA INSTALACION DEBE CUMPLIR CON TODA LA NORMATIVA LOCAL.

IMPORTANT:

Garde estas instrucciones para su uso por parte del inspector de electricidad local.

INSTALADOR:

Entregue al propietario estas instrucciones con la unidad.

PROPIETARIO:

Conserve estas instrucciones para futuras consultas.

Simbolos utilizados en este manual

ADVERTENCIA

Riesgos o practicas inseguras que pueda resultar en serios daños personales o la muerte.

PRECAUCION

Riesgos o practicas inseguras que pueda resultar en choques electricos, daños personales o daño a la propidad.

NOTA

Tips e instrucciones utiles.

Estos iconos de advertencia y SYMBOLOS ESTAN AQI para prevenir de daños austed y los suyos. Favor de seguir las instrucciones al pie de la letra. Después de leer esta sección, guarde este documento en un lugar seguro para futuras referencias.

ADVERTENCIA

Desconecte el aparato de la corriente y bloquee el panel antes delover a cabo la connexion de este aparato.

Requisito: Circuito Auxiliar de R120 VAC, 60 Hz. 15 o 20 A

Proposition 65 del estado de California (sólo US)

ADVERTENCIA

Este producto contiene quimicos conocidos en el estado de California que causan cancer y defectos de nucleacion uothers daños reproductivos.

1. Aviso FCC

PRECAUCION

Cualquier cambio o modificaciones no abrobadas expresamente por la parte responsable por el cumplimiento puede anular la autoridad del usuario de operar el equipo.

Este dispositivo cumple con la Parte 15 de las reglas FCC. La operation del dispositivo está sujeta a las siguientes 2 conditiones:

1. Este dispositivo no debe de causar interferencia daña, y
2. Este dispositivo debe acceptor搜狐a interferencia que pueda causar un functiOnamento no desrado.

Para productos vendidos en los mercados Estadounidense y Canadiense, solo los canales 1~11 estan disponibles. Usted no puebe的选择arothers canales.

Declaración de la FCC:

Este equipo ha sido comprobado y se determinó que cumple con los limites de dispositivo digital Clase B, de和睦co con la Parte 15 de las Reglas de la FCC. Estos limites estan disenados para proportionsar una proteccion razonable contra las interferencias perjudiciales en una instalacion residencial. Este equipo genera,utiliza yoca irrediar energia de radio freecuencia y, si no se instala y utilize siguiendo las instrucciones,uede causar interferencias perjudiciales a las communicatoraciones de radio. Sin embargo, no se possible garantizar que la interferencia no occursa en una instalacion en particular. En el caso de que el equipo causara interferencias perjudiciales con la recepcion de radio o TV,que se pueda detectar encendiando o apagando el equipo en cuestion,se sugiere que el usuario tome una o mas de las siguientes medidas para corregir las interferencias:

• Cambiar la orientación o ubicación de la antenna de recepción
• Aumentar la separacion entre el equipo y el receptor
• Conectar el equipo a una toma de corriente que seswanae en un circuitodistinctalqueestadaconcedadoelreceptor
• Consultar a un vendedor o的技术ico experimentado de radio/TV para Obtener ayuda.

Declaración de Exposión a la radiación de la FCC:

Este equipo cumple con los limites para exposión a la radiación establecidos por la FCC para ambientes no controlados. Para instalar y manejar el usuario debe incluye a una distancia minima de 20 centimetres del aparato emisor de la radiación. Este dispositivo y su antenna no deben de estar colocados o ser operados en conjunto con网通una另一边 antenna o transmisor.

2. Declaración de la IC

El termino "IC" antes el número de radio certificacion, solo significa que son conocidas las specifications sociales de la Industria de Canada. La operation del dispositivo está sujeta a las siguientes 2 conditiones:

1. Este dispositivo no debe de causar interferencia, y
2. Este dispositivo debe acceptor nella interferencia que pueda causar un functiomento no deseado.

Este aparato digital de classe B cumple con el ICES-003 canadiense.

Para produits vendidos en losmercados Estadounidense y Canadiense, solo los canales 1~11 estan disponibles. Usted no puebe seleccionarothers canales.

Declaración de exposión a la radiación de la IC:

Este equipo cumple con los limites para exposión a la radiación establecidos por la IC RSS-102 para ambientes no controlados. Para instalarlo y manejarlo el usuario debe encontrarse a una distancia minima de 20 centimetros del aparato emisor de la radiación. Este dispositivo y su antenna no deben de estar colocados o ser operados en Conjunto con ninguna other antenna or transmisor.

Instrucciones Importantes de Seguidad

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIOS, CHOQUE ELECTRICO O LESIONES A PERSONAS. OBSERVE LO SIGUIENTE:

• Use estaunidad solo de lamania para la que fue diseñada por el fabricante. Si Tiene preguntas,pongase en contacto con el fabricante.

• Antes de dar servicios o limpar launidad,apague el suministro de energia en el panel de servicios y bloquee los medios de desconexión del serviceo para evitar que se enciende accidentalmente el suministro de energia. Cuando el medio de desconexión del serviceo no se pueda bloquear, sujete deforma segura un dispositivo de advertencia prominente, como podría ser una etiqueta, al panel de serviceo.

• La instalación y el cableado se debelearvaracabo poruna persona(s) calificada(s),de acuerdo con loscottos yestandares aplicables, incluida la construccion ignifuga.

• Es necessaria una ventilación suficiente para la correcta combustión y expulsion de gases por la calidad de humos (chimenea) del equipo de combustión de carburante para evaporar el contratiro. Siga las directrices de fabricantes de equipos de calefacción y los estandares de seguridad como los publicados por la National Fire Protection Association (NFPA), American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) y las normativas locales.
  ■ Al efectuar orificios en una pared o techo, no dañe el cableado electrico y otheras instalaciones ocultas.
  Los conductos deben tener ventilacion con calidad al exterior.

PRECAUCION

Para usarse solo en ventilacion comun. No lo use para ventilar materiales y vapeores peligrosos o explosivos.

PRECAUCION

Para reducir el riesgo de incendio y para ventilar el aire adecuadamente, asegúrese de dirigir el conductor de ventilación hacía el exterior - no ventile el aire de salute a espacios bajo de paredes o techos, áticos, espacios angostos o garajes.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, SOLO USE CONDUCTOS METÁLICOS.

ADVERTENCIA

Cáncer y Dano Reproductivo - www.P65Warnings.ca.gov

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO PROVOCADO POR GRASA EN LA SUPERFICIE DE LA ESTUFA:

• Nunca deje las unidades de superficie sin vigilancia cuando estén en ajustes altos. La cocción可以选择 causar humano o rebozes de grasa que pueda prender fuego. Caliente el aceite a fuego lento o medio.

Siempre ENCIENDA la campana cuando cocine con calor alto o cuando flamee alimentos (por ejemplo, crepes Suzette, cerezas Jubileo y flameado de carne de res con pimiento).
- Limpie los ventiladores con fecuencia. No permita que la grasa se acumule en el ventilador o en el filtro.

Use un tamanio de sarten adecuado. Siempre use utensilios de cocciencia que Sean los adecuados para el tamanio del elemento de la superficie.

ADVERTENCIA

PARA REDUCIR EL RIESGO DE LESIONES A PERSONAS SI SE PRENDE FUEGO EN LA SUPERFICIE DE LA ESTUFA OCASIONADO POR GRASA. OBSERVE LO SIGUIENTE.

EXTINGA LAS LLAMAS con una tapa que encaje bien, una bandeja para galletas o una bandeja metálica y luego apague el quemador. TENGAL CUIDADO PARA EVITAR QUEMADURAS. Si las llamas no se extiennent de immediato, EVACUE Y LLAME AL DEPARTMENTO DE BOMBEROS.
NUNCA TOME UNA CACEROLA QUE ESTÉ ARDIENDO - podría quemarse.
- NO UTILICE AGUA, incluyendo paños para vajilla o toallas mojadas - podra occurrir una explosión de vape violenta.
SOLO use un extinguidor si:

• Sabe a ciencia cierta queiene un extinguidor de类产品 ABC y ya sabe como usarlo.
• El incendido eskleque y se encuentra contentido en el lugar en donde se inicio.
• Ha llamado al departamento de bomberos.
• Puede apagar el fuego con su espalda mirando hacía una salute.

^aBasado en "Consejos de seguridad para fuegos se cocina"ublicado por NFPA.

ADVERTENCIA

Para reducir el riesgo de incendio o descarga electrica, no use este ventilador con ningún dispositorio de control de velocidad de estado solido.

ADVERTENCIA

No deje a los niñosorca de este electrodomestico.No deje a los niñosigar con este electrodomestico.

Mantenga todos los materiales de empaque fuera del alcance de los niños. Disponga apropiadamente de los materiales de empaque desdes de que haya desempacado este electrodomestico.

Requisitos de Instalación

Requisitos Eléctricos

IMPORTANT

Observe todos loscottos y reglamentos aplicables.

Es la responsabilidad del propietario:

Contactor un instalador électrique calificado.

Si la normativa lo permite y se usa un cable de toma a tierra independiente, se recomienda que un electricista calificado determine si la difracción de onda de tierra es la adecuada. Una copia de las normas que se Mentionaron anteriorsmente, se pueda obtener de:

• Se necesita un circuito eletrico de 120 voltios, 60 hertzios, CA solamente, de 15 amperios y protegido con fusibles.
  Si la casa tiene cableado de aluminio, siga el procedimiento a continuación:

• Conecte una seccion de alambre de cobre solido a los conductores flexibles.

• Conecte el cableado de aluminio a la seccion anadida de alambre de cobre using conectores especiales y/o herramrientas diseñadas y de la lista de UL para unir el cobre al aluminio.

• Siga el procedimiento recommendado por el fabricante del conector electrico. La connexion de cobre/aluminio deben hacerse en conformidad con los@cuidos locales y lasPrácticasde cableado acceptadas por la industry.

• Los tamanos de los cables y las conexiones deben estar en el caldo con la clasificacion del electrodomestico, como se especifica en la placal de clasificacion del modelo/de la series. La placal del modelo/de la series está ubicada detrás del filtro, en la pared posterior de la campana para cocina.
  El tamanio de los cables debe cumplir con los requisitos del National Electrical Code (Cólico Nacional Eléctrico), ANSI/ NFPA 70 (ultima edicion) o las normas de CSA C22. 1-94 Canadian Electrical Code (Cólico Canadiense de Electricidad), Parte 1 y C22.2 N° 0-M91 (ultima edicion), y todos loscottos yordenanzas locales.

Requisitos de Ventilación

• El sistemas de ventilacion deben terminar en el exterior.
• No dirija la calidad del sistema de ventilación hacía el desvan u另一边 cerrada.
• No utilise una cubierta de pared de tipo para lavandería de 4^ (10.2 cm).
• Utilice unicamente una ventilacion de metal redonda de 7" (17,8cm) o una ventilacion de metal rectangular de 3 / _4^ × 10^ (8,3× 25,4cm) Se recomienda ventilacion de metal rigido. No se recomienda la ventilacion con lamina de plastico o de metal.
• El长大o del Sistema de ventilacion y el numero de codos se deben mantener al minimum para proveur un funcionalemente eficaz.

Para Obtener el funcionaatorio más eficaz y silencioso:

• No use mas de 3 codos de 90^ .
• Asegüre de que haya un minimo de 30^ (76.2 cm) de ducto de escape recto entre los codos, si se utilizes mas de 1 dato.
• No instale 2 codos lado a lado.
• Use abrazaderas para sellar todas las juntas en el sistema de ventilacion.
• El sistemas de ventilación deben tener una compuerta. Si la cubierta del techo o la pared tiene una compuerta, no use la compuerta provista con la campana de cucina.
• Utilice masilla de calafateo para sellar la abertura exterior de la pared o el techo alrededor de la cubierta.
• El时间为 del ducto de escape debe ser uniforme.

Métodos de Ventilación

Para usar la calidad superior de la campana para ventilar su campana, una de 314 × 10 (8.3 x 25.4 cm) rectangular con una longitudonda de ventilación de 35 pies (10.7 m) o una ventilación redonda de 7" (17.8 cm) o un sistema de ventilación con una longitudonda de 50 pies (15,2 m). Estos sistemas de ventilación no están incluidos y deben commaspero分开.

NOTA

Elistema de ventilacion es optional para este Modelo.
No se recomienda la ventilación flexible. La ventilación flexible create contrapresión y turbulencia de aire que reducen en gran medía el rendimiento. El sistemas de ventilación puede terminar a工程技术 del techo o la pared. Para ventilar a工程技术 de una pared, se necesita un dato de 90^ .

Altura de Montaje

Monte la campana a no menos de 24 (61,0cm) por encima de una superficie de cocccion electrica, no menos de 30 (76,2cm) por encima de una superficie de cocccion a gas y no mas de 30 (76,2cm) por encima deequalier superficie.

Descarga Posterior

Se puede instalar un dato de 90^ juste arriba de la campana.

Descarga Horizontal Descarga Vertical

A. Ventilación rectangular de 3 1/4 x 10" (8,3)
x 25.4 cm) o ventilacion redonda de 7^ (17.8 cm).
B. Tapa de pared con amortiguidor (no incluido).
C. Codo de 90^

A. Ventilación rectangular de 312 × 10 (8,3)
x 25,4 cm) o ventilacion redonda de 7 "(17,8
cm).
B. Gabinet
C. Tapa de techo con amortiguidor (no
includo).

Instalacion en conditiones climaticas frias

Para minimizar el flujo de aire inverso y una rotura tírmica no metallica para minimizar la conducccion de temperatas externas como parte de los tubos. El regulator debe de encontrarse en la parte de aire frío de la rotura tírmica. La rotura debe estar los masURTCA possible al lugar donde los tubos entran en la parte caliente de la casa.

Aire Limpio

• Cuando utilise sistemas de ventilación con un movimiento de aire mayor que el CFM asignado, revise loscottos de construction locales, ya que pueda querir sistemas de aire complementario. Consulte a un profesionai de HVAC para poder los requisitos especiallos de suarea, ya que los requisitos de CFM peuvent variar entre lasubicaciones.
• Consulte a un professionnel de HVAC para selectionar la campana extractora de calidad CFM correcta para su aplicacion. La calidad de CFM depende de la clasificacion de BTU de la estufa o de la estufa, el taman y la ubicacion, el tamano de la casa y los conductos de la campana extractora en la casa.

Requisitos de Instalación

Herramientos y Piezas

Al retiring las piezas del empaque

PRECAUCION

Quite la caja cuidadosamente. Use guantes para protegerse de los bordes aflilados.

ADVERTENCIA

Quite la pellicula de proteccion que cubre el producto antes de ponerlo en configuracion.

Piezas suministradas

• Ensamblaje del escudete para campana con ventilador y lamparas LED previamente instalados
• Bolsa plástica con elARRYante contentido:

Parte Cant.	Parte Cant.
3.5 x 9.5 mm	2	Torx® T10 adapter	1
5 x 45 mm	2	4.5x13 mm	4
8 x 45 mm	2	3¼" x 10" (8.3 x 25.4 cm) transión rectangular	1

Herramentas/Materiales requeridos

Nivel
- Taladro con brocas de 1/8 (3.0 mm) 1/2 (13 mm) y 1/4 (30 mm)
Lapliz
- Pelacables o cucillo de uso general
Cinta de medir o regla
Pinzas
- Pistola y masilla para calafateo a prueba de agua
- Abrazaderas para ducto de ventilacion
Sierra de vaiven o sierra caladora
- Destornillador de hoja plana

Tijeras de hojala
- Destornillador Phillips #2

Piezas necessities

Cable de suministro eletrico domestico
- Protector de cables de 12 (12.7 mm) que esté en la lista de UL o aprobado por CSA
- 3 conectores para cables que estén en la lista de UL

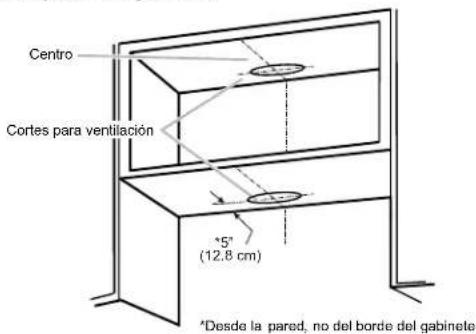

Para instalaciones con ventilacion circular de 7" (17.8cm)

• Sistema de ventilación mental circular de 7" (17.8 cm) con tapa de techo o pared.

• Abrazaderas de ventilacion

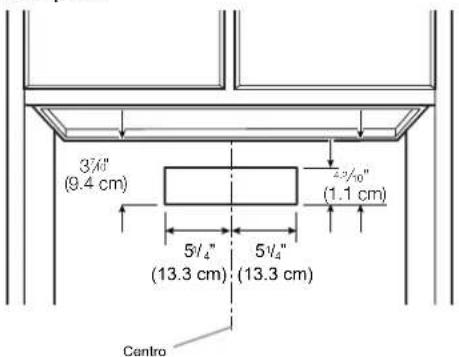

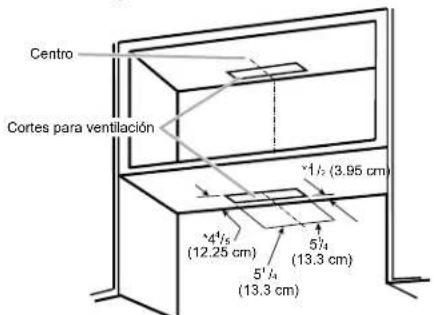

Para instalaciones con ventilacion rectangular de 314 "x 10" (8.3 x 25.4 cm)

• Sistema de ventilación rectangular de metal de 3 14 × 10 (8.3 x 25.4 cm) con tapa de techo o pared.

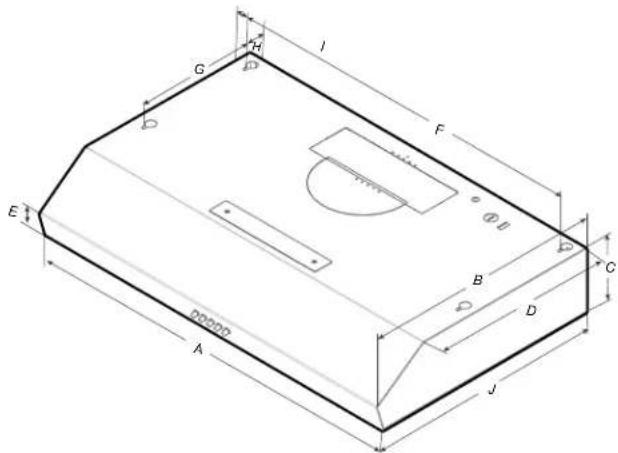

Dimensiones del Producto

NK30B3500US/AA

Instrucciones de Instalacion

Se recomienda que un的技术ico calificado instale la campana extractor. Es responsabilidad del instalador asegurar de que la campana extractor cumpla con los espacios de instalacion individados para el producto.

• Se recomienda que el sistema de ventilación sea instalado antes de que se instale la campana para cucina.
• Si es posible, desconecte y deslice la estufa fuera de la aperture de instalacion del gabinete de la casa para permitir un acces fácil al muro posterior.
• Antes de hacer recortes, asegúrese de que haya una distancia adequada dentro del techo o la pared para la ventilación del escape.

• Verifique que todas las piezas de instalación se hayan eliminado de la caja de empaque.

• Desconecte el suministro de energia

• Decida qué método de ventilación使用者: a工程技术 del techo, de la pared o sin ducto.

NOTA

Esta campana está configurada para expulsar el aire por la calidad superior.

1. SeLECTIONE una superficie plana para ensambar la campana para cucina. Cubra dicha superficie.

Métodos de Ventilación

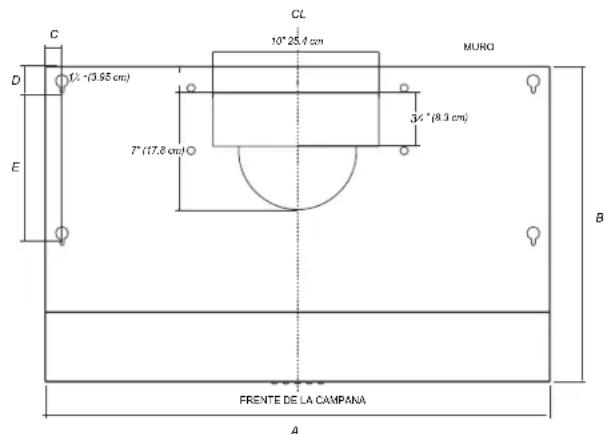

Salida superior

Usar la transicion rectangular de 3% "x 10" (8,3 x 25,4 cm) con una longitud maxima de ventilacion de 35 pies (10.7 m) o 7"(17.8 cm) o la transicion circular con una longitud maxima de 50 pies (15.2 m).

Utilice el diagrama o la campana como plantilla y marque lasubicaciones de los conductos, el cableado electrico y las ranuras para tornillos.
ductwork, electrical wiring and keyhole screw slots.

A 30" (76 cm)
B	18%"(47.5 cm)
C 1" (2.5 cm)
D 1%"(3.8 cm)
E 9" (22.8 cm)

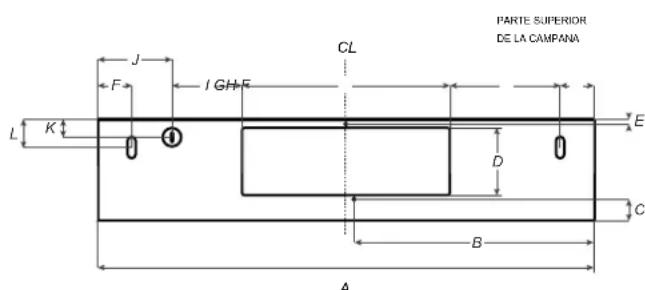

Salida posterior

Usar la transicion rectangular de 3% "x 10" (8,3 x 25,4 cm) con una longitudinal maxima de ventilacion de 35 pies (10.7 m) o 7"(17.8 cm).

Utilice el diagrama o la campana como plantilla y marque en el muro lasubicaciones de los conductos, la instalacion electrica y las ranuras de los tornillos de instalacion.

A 30" (76 cm)
B 15" (38 cm)
C	1½" (2.7 cm)
D	3¾" (9.2 cm)
E	¾" (.63 cm)
F	1¼/16" (4.2 cm)
G	8¾/16" (21 cm)
H 10" (25.4 cm)
I	3¾" (8.6 cm)
J	6½" (16.7 cm)
K	¾" (2.2 cm)
L	1¼" (2.9 cm)

ADVERTENCIA

USE DOS O MÁS PERSONAS PARA MOVER E INSTALAR LA CAMPANA DE COCINA. NO SEGUIR ESTA INSTRUccion PUEDE OCasionAR LESIONES.

NOTA

Marque la ubicacion de los precortes de la campana extractor en la pared y haga los cortes necessarios antes de instalar la campana.

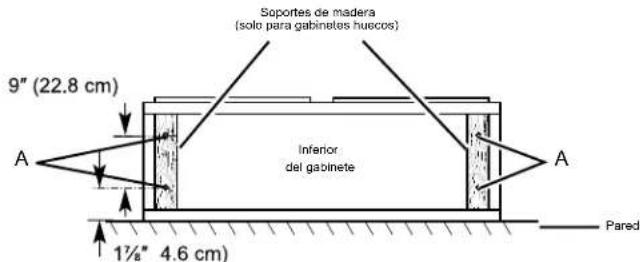

Prepare la Ubicación

1. Si el gabinete Tiene perfiles frontales, laterales o posteriores, agregue soportes de materia a cada lado. Instale 4 tornillos para materia deckebeza plana con arandelas y tuercas para sujetar las tiras de relleno en los lugares que se muestran (A).

NOTA

Para instalaciones en una superficie que no sea un panel de yeso, se recomienda que un contratista calificado determine el método de anclaje.

NOTA

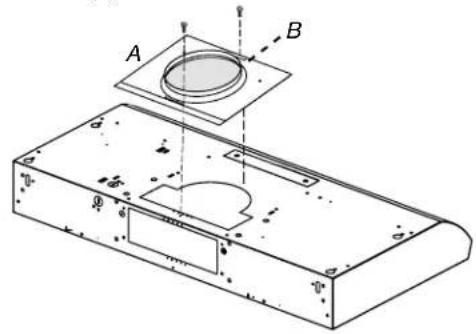

Considere el uso de la medida A para la transmisión redonda de 7''(17.8cm) y la medida B para el sistema de recirculación.

1. Retire el filtro de grasa tirando del pestillo del filtro hacer la parte posterior de la campana extractor y, con un adaptor Torx T10, retire el tornillo del retenedor del filtró.

1. Retire los paneles laterales tirando de ellos horizontally hacerla parte posterior de la campana y bajo suelte los soportes de la parte delantera.

1. Entre 2 o mais personas, levantan la campana extractor de bajo del gabinete y determinate laubicacion final alcentrarla debajo del gabinete. Marque en la parte inferior del gabinete laubicacion de las 4 ranuras de montaje en forma de cerradura de la campana extractor (A).

NOTA

Marque el area delgada de la ranura. En la pared trasera,marca las ranuras para los tornillos de seguidad (B).Deje la campana extractor a un bajo sobre una superficie cubierta.

A. Ranuras de montaje

1. Utilice una broca de 12''(3mm) y taladre 4 orificios guia.

NOTA

Haga los agujeros de perforación en el area delgada de la ranura.

A.Orificios guia.

1. Instale los 4 tornillos de montaje de 0.45cm× 1.3cm en los orificios guia. Deje aproximadamente 14 (6.4mm) de espacio entre las cabezas de los tornillos y el gabinete para deslizar la campana extractor en su lugar.

1. Use una BROCA de 125 " (8 mm) y taladre 2 orificios piloto en las MARCAS para los tornillos de seguridad, bajo colocque los anclajes parapaneles de yeso.

Complete la Preparación

1. Coloque la campana extractor sobre su espalda en una superficie cubierta.
2. Destornillar y retiring la tapa de la caja de conexiones

1. Con un destornillador de punta plana, retire el precorte removable de la fuente de alimentacion correspondiente.

Determine la Ubicacion del Orificio de Cableado

1. Determine y marque claramente una linea central vertical en la pared y la parte inferior del gabinete.

A. Linea Central

Cableado través de la parte superior:

1. Marque una linea (A) desde la derecha de la la linea central en la parte inferior del gabinete, marque el punto en esta linea que está a 2^ (5.1 cm) de la pared posterior. Taladre un agujero con un diametro de 14'' (2.2 cm) a工程技术 del gabinete en este punto (B).

A. 8
2^1 / 5 (21.3cm)

Cableado a工程技术 de la pared:

1. Marque una linea (A) desde la derecha de la linea central en la parte inferior del gabinete. Marque el punto en esta linea que está a 12 (2.2 cm) de la parte inferior del gabinete. Taladre un agujero (B) con un diametro de 12 (2.2 cm) a工程技术 de la pared posterior en este punto.

2/3" (2A.3cm) 8

Marcar y Cortar la Abertura de Ventilación

Para una instalación sin ventilación (recirculante): omita el paso

"Marcar yURTAR la abertura de ventilacion".

Ventilación a工程技术 del techo

Para ventilación rectangular de 314 × 10 (8.3 × 25.4 cm)

Para hacer un corte rectangular de 4 "x 1012 (10.16 cm x 26.7 cm) en la cara inferior de la parte superior e inferior del gabinete:

1. Marque las lineas de 112 " (3,95 cm) y 416 " (12.25 cm) de la pared trasera en la linea central de la parte inferior del gabinete. Marque las lineas 514 " (13.3 cm) a la derecha y la izquierda de la linea central en la parte inferior del gabinete.

*De la pared, no del borde del gabinete

1. Use una caladora o una sierra paraURTARuna aberturarectangular para ventilacion.
2. Repita pasos 1-3 para el lado debajo de la parte superior del gabinete.

Ventilación a工程技术 de la pared

Para ventilación rectangular de 3 12 x 10 12 (8.9 cm x 26.7 cm)

1. Marque 2 linhas al medir 42 / 10'' (1.1 cm) y 3.7 / 10'' (9.4 cm) abajo de la parte inferior del gabinete y marque en la linea central en la pared trasera.
2. Marque linhas de 514 (13.3 cm) a la derecha e izquierda de la linea central de la pared.

1. Use una caladora o una sierra paraURTARuna aberturarectangular en la pared para ventilacion.

Para ventilación circular de 7" (17.8 cm)

Para hacer una abertura de ventilacion circular en la parte inferior de la tapa del armerio;

1. Marque una linea central debajo de la parte superior del gabinete.
2. Marque una linea de 5" (12.8 cm) desde la pared trasera bajo de la parte superior del gabinete.
3. Utilice un compas o una plantilla circular para dibujar un circulo con un diametro de 712 (19 cm).
4. Use una caladora o una sierra paraURTARunaaberturarectangular en la pared para ventilacion.Repita pasos 1-3 para el lado debajo de la parte superior del gabinete.

Perforaciones Conexión Eléctrica

1. Con una BROCA de 114 (3 cm), taladre el orificio en el punto marcado anteriormente en el nocut de tension electrica.

Prepare los Respiradores de la Campana

Instale al alivio de tension de cable

1. Instale un alivio de tension de cable (A) de 12 " (13 mm) aprobado por UL / CSA.

Para instalaciones sin ventilacion (recirculante)

• Retire los (2) tornillos T10 Torx® y retire la tapa de ventilación rectangular frontal superior (E). Vaya al paso "Conexión electrónica".

Para instalaciones de ventilacion rectangular de 3 14 "x 10" (8,3 x 25,4 cm)

• Para instalaciones de ventilación superior, retire el orificio ciego de ventilación rectangular superior (C).

0

• Para instalaciones de ventilación de pared, retire el orificio ciego de ventilación rectangular trasero (B).

Para instalaciones de ventilacion redonda de 7"(17,8 cm)

Retire los dos orificios ciegos superiores (C y D).

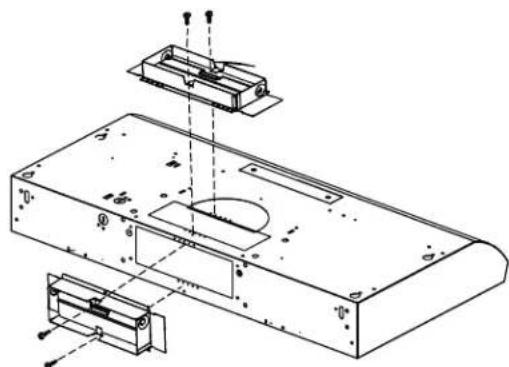

Conecte la Transmisión

Transación Rectangular de 314'' × 10'' (8.3 x 25.4 cm)

1. Utilizando (2) tornillos de cabeza Phillips cortos, instale el amortiguedo rectangular de 3 14 "x 10" (8.3 x 25.4 cm) sobre el orificio de ventilacion superior o trasero que se quito en el paso anterior.

NOTA

Si la tapa de pared realizada Tiene una transmisión e interfere con la transmisión rectangular, retire la solapa de la transmisión rectangular.

Placa de montaje de ventilacion circular de 7"17.8cm

1. Utilizando (2) tornillos cortos de cabeza Phillips, instale la plac de montaje de ventilacion circular de 7" (17.8cm) (A) sobre los orificios de ventilacion que se quitaron en el paso anterior. Coloque la pestana ancha (B) hac a elante.

Montaje de la Campana

1. Entre 2 o más personas, levante la campana hasta la posición final. Pase suficiente cable eletrico a工程技术 del alivio de tension de cable de 12 " listed por UL oaprogado por CSA para hacer las conexiones en la caja de terminales. Apriete los tornillos del protecto de cables.
2. Coloque la campana extractor de modo que el extremo grande de las ranuras de la cerradura quede sobre los tornillos de montaje. Luego empujé la campana hacía la pared de modo que los tornillos queden en el cuello de las ranuras. Instale los tornillos de montaje de 0.5cm× 4.5cm en los anclajes parapaneles de yeso.

A. Tomilos de montaje (4) B. Tomilos de seguidad

1. Apriete los tornillos de montaje, asegurandose de que los tornillos estén en el cieloestrocho de las ranuras.
2. Apriete los tornillos de seguridad a la pared.
3. Para instalaciones de cabledo directo, instale el cable de suministro electrico domestico de acuero con el Cuestion Elctrico Nacional o las normas CSA y los codigos yordenanzas locales. Debe haber sufiente cabledo desde la caja de desconexion con fusible (o disyuntor) para realizar la connexion en la caja de terminales electricos de la campana extractora.

NOTE

No vuelva a conectar la energia hasta que la instalación está complete.

OPCIONAL: Si lo prefiere, doble las lenguetas traseras contra la parte trasera de la campana extractor y fijelas a la pared con tornillos de cabeza #8-18 x 5/8" (4,2 x 16 mm).

Conecte el Sistema de Ventilación

1. Conecte el trabajo de ventilacion a la campana extractora.
2. Selle las juntas con abrazaderas de ventilacion o cinta adhesiva para asegurarlas y que Sean herméticas.
3. Compruebe que las transiaciones de contracorriente funciona correctamente.

Conexión Eléctrica

ADVERTENCIA

PELIGRO DESCARGA ELECTRICA.

DESCONECTE EL SUMINISTRO DE ENERGIA ANTES DE DARLE MANTENIMIENTO. VUELVA A COLOCAR TODOS LOS COMPONENTES Y PANELES ANTÉS DE HACERLO FUNCIONAR. NO SEGUIR THESE INSTRUCCIONES PUEDE OCASIONAR LA MUERTE O CHOQUE ELECTRICO.

A. Cables blancos
B. Cables negros
C. Conectores de cables aprobados por UL.
D. Cable de tierra verde (o desnudo)
E. Cable de suministro electrico
F. Alivo de tension de 1 / 2 " listado por UL oaprorado por CSA
G. Tornillo verte a tierra

1. Coloque los 3 cables (Negro, blanco y verde) de acuerocon el National Electrical Code y la normativa y las ordinanzas locales en el canal de cables de 12 del panel delservicio a la caja de conexiones.

ADVERTENCIA

CONECTE EL MOTOR A TIERRA. CONECTE EL CABLE DE TIERRA AL CABLE VERDE Y AMARILLO DE CONEXION A TIERRA EN LA CAJA DE TERMINALES. NO SEGUIR ESTAS INSTRUCCIONES PUEDE OCASIONAR LA MUERTE O CHOQUE ELECTRICO.

1. Conecte el cable negro del panel de servicios o rojo en lacaja de terminales, blanco con blanco y verde con verde-amarillo.
2. Cierre la tapa de la caja de conexiones.

Complete la Instalacion

1. Coloque los paneles laterales deslizandolos horizontallymente desde la parte trasera de la campana y fije los soportes en la parte delantera.

1. Coloque los filtros y verifie que el funciona el campana.

2. Para instalaciones ventiladas: Instale solo un filtro de metal.

3. Para instalaciones sin ventilacion (recirculante): Instale un filtr de carbon y también uno metalico.

Si la campana extractor no funciona:

• Compruebe si el disyuntor está desconectado o se hanfundido los fusibles.
• Desconecte el suministro electrico. Compruebe si el ncableado es correcto.
• Para encontrar el funcionaismo más eficaz de la nuevo campana extractor, lea la sección "Uso y Mantenimiento e la Campana".
• Para disponible de una referencia sencilla, siga las Instruetiones de instalacion y la Guía de uso y mantenimiento.

Uso y Mantenimiento de la Campana

Descripción de la Campana

1. Lamparas LED

2. Filtro

3. Manijas de filtro de grasa

4. Control

Controles de la Campana

A. Encendido/apagado de la luz

B. Apagado del motor
C. Velocidad minima del motor
D. Velocidad media del motor
E. Velocidad maxima del motor

Operación de iluminación

1. El botón de encendido apagado de la luz (A) controla ambas luces. Presione una vez "encendido" y nuevomente para "apagado".

Operación del ventilador

1. Para encender el ventilador, presione el botón de velocidad 1 (C), controle la velocidad del ventilador y el nivel de sonido con los botones 2 (D) y 3 (E).

Presione el boton de apagado del ventilador para apagar el ventilador.

Limpieza

Para evaporar daños en la superficie exterior, no utilise estropajos de acero o estropajos con jabón. No utilise limpiadores a base de cloro. Frote en la direccion de la linea de la fibra para evaporar rayar la superficie.

• Para una limpieza a fondo, utilize un limpiador y brillantador de acero inoxidable.
• Para la limpieza diaria, use un detergente liquido suave y agua. Seque bien.
• Para una limpieza rápida, limpie con un paño suave humedo o una esponja no abrasiva, luego enjuague con agua limpia y seque.

NOTA

Seque sempre con un paño para registrar marcas de agua.

Para instalaciones con ventilacion:

• Lave el filtro metalico según sea nécessario en un lavavajillas o en una solución de detergente caliente.
• Si es necesario, sustituya el filtró metálico antigrasa.
• Cuando se lava en un lavavajillas, el filto antigrasa puede decolorarse ligeramente, pero this no afecta a su capacité de filtrado.

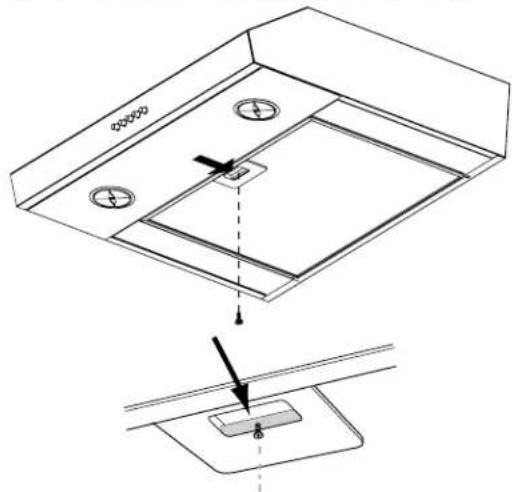

Para reemplazar el filtró metalico para grasa:

1. Tire del pestillo del filtro hacía la parte posterior de la campana extractor y, con un adaptor Torx T10, retire el tornillo del retenedor del filtro, reemplace el filtro y colque el tornillo de nuevo.

Filtro de carbón

Para instalaciones sin ventilacion (recirculacion):

El filtro de carbón no es lavable. Debería tener una duración de 6 días con uso normal. Deseche el filtro de carbón viejo.

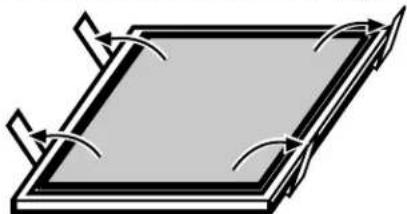

Para reemplazar el filtró de carbon:

1. Remueva el filtro metálico para grasa de la campana. Vea "Filtro Metálico para Grasa" en esta sección.
2. Doble los clips de resorte hacía afuera del filtro de grasa de metal.

1. Coloque el filtro de carbón en la parte superior del filtro de metal.
2. Inserte el filtro de grasa de metal nuevo en la campana extractor.
3. Coloque de nuevo el tornillo del retén del filtro.

El filtró de carbón no está incluido en el producto, asi que comprelo a工程技术 del centro de servicios a continuación si esnecessary (Número de número: DG81-03613A).

Por favor, Ilame a SAMSUNG al:

www.samsung.com/ca/support (Inglés)

www.samsung.com/ca_fr/support (Francés)

Reemplazo de las Lámparas LED

Las luces LED son reemplazables solo por un先进技术 de service.

Uso y Mantenimiento de la Campana

Las campanas se peuvent instalar para cumplir con las Secciones 308 y 309 de las Pautas de ADA, cuando seusan con los controlles montados adequadamente instalados a una distancia de 15 " (38,1 cm) a 40" (101,6 cm) sobre el piso y el accesso al control no requiresque se alcance una cocción aparato.

Las siguientes campana de cocina NK30B3500US/AA puede functionar en una situacion compatible con ADA cuando la campana electrica está cableada para operar desde un interruptor de pared electrico estandar dedicado. Para facilitar esta aplicacion,compara la informacion en lasSIGUIENTES paginas con su electricista cuando se prepare para la instalacion.

NOTA

Todos los modelos se pueda controlar con un solo interruptor remot (el interruptor activa o desactiva el motor y la luz de la campana).

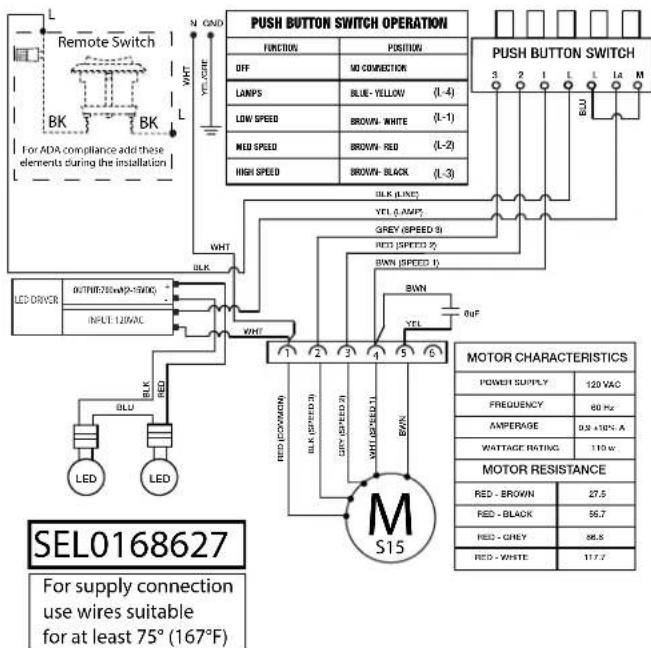

ADVERTENCIA

Todo el trabajo electrico debe realizarse de acuerdo con los@cuidos locales, las ordinanzas o el cuestiono electrico nacional, segun corresponda. Por seguridad, este producto debe instalarse en una caja de interruptores con connexion a tierra. La instalacion del cableado electrico debe ser realizada por un technician calificado.

ADVERTENCIA

Peligro de descarga electrica

Desconecte la alimentacion antes de realizar el service.

Reemplace todas las partes y paneles antes de operar.

De lo contrario, pueda provocar la muerte o una descarga electrica.

A. Cable de campana
B. Conector de cable listado por UL
C. Cables blancos (N)
D. cables negros (l)
E. Verde y ierra verde-amarilla

F. Interruptor listado por UL
G. Cable de alimentacion electrica para el hogar.
H. Caja de interruptor

ADVERTENCIA

Para evaporar incendios o descargas electricas, apague la alimentacion en el cortacircuitos o el fusible. Confirme que la alimentacion esapagada antes de realizar el cableado.

1. MONTAJE LA CAJA DEL INTERRUPTOR. Instale una caja de 3 12 .

2. COLOQUE EL CABLE DE ALIMENTACION. Sujete el cableado a la caja de interruptores y launidad utilizando una abrazadora apropiada. Pase 6" de cable bajo de la caja y el ventilador para poderar el cableado.

3. CONECTAR EL CABLEADO. Instrucciones generales:

4. Asegürese de que tanto la caja del interruptor como el aparato estén connectados a tierra correctamente.

5. Asegürese de que el cable de tierra está bien sujeto al tornillo de tierra del control. Apretar el tornillo de tierra.
6. Use los tamanos adecuados de tuercas para el numero y tamanio de los cables.
7. Para terminales a presión y de tornillo: Use min. Cable de cobre solido # 14 AWG solamente.
8. Apretar los terminales de tornillo.
   Haga las conexiones electricas siguiendo el diagrama apropiado.

1. MONTA EL CONTROL EN LA CAJA DEL INTERRUPTOR. Coloque los cables en la caja del interruptor y fije el control a la caja con los tornillos adjuntos.
2. COLOCAR LA PLACA DEL INTERRUPTOR. Fije la placal del interruptor al control utilizing los tornillos cortos de la bolsa de piezas.

CAMPANA SAMSUNG

Garantía limitada al comprador original

Este produit de la marca SAMSUNG, suministrado y distribuido por Samsung Electronics America, Inc. (SAMSUNG) y entrega nuevo, en su empaque original al comprador original, está garantizo por SAMSUNG contra defectos de manufactura en materiales y mano deoba por un periodo de garantía limitado de:

UN (1) AÑO EN PIEZAS Y MANO DE OBRA

Esta garantía limitada comienza en la Fecha original de compra, y es valida sólo en productos comprados y usados en los Estados Unidos. Para recibir el service por garantía, el el comprador debe contactar a SAMSUNG para la determinación del problema y procedimientos de service. El service de Garantía pueda sólo poder serlevado acabo por un centro de service autorizzato por SAMSUNG. El recibo de compra original con Fechadeferserpresentado como prueba de compra a SAMSUNG o al centro de service autorizzato SAMSUNG.

SAMSUNG reparar o replazaré este producto, a su criterio y sin cargo conforme a lo estipulado en el presente documento, con partes cuales o retrabajadas o productos si se encontrartran defectuosos durante el periodo limitado de garantía especialico arriba. Todas las partes reemplazadas y productos son propidad de SAMSUNG y deben ser regresadas a SAMSUNG. Las partes de reemplazo y productos asumen el tiempopendiente de garantía, o noventa (90)días lo que sea más largo.

El servicios a domicilio sera provisto durante el periodo de la garantía sujeto a disponible bajo los Estados Unidos. El servicios a domicilio no está disponible en todas las areas. Para recibir servicios a domicilio, el producto debe estar sin obstrucciones y accesible al personal de service. Si durante el service a domicilio la reparacion no pueda ser completada, seranecessary remove, reparar y regresar el producto.

Esta garantía limitada cubre defectos de manufactura en materiales y mano de obra relacionados en uso normal y no comercial de este producto y no aplicará a los siguientes, incluyendo pero no limitados a: daños occuridos en el traslado; entrega e instalación; aplicaciones y usos para los que este producto no fue fabricado; alteración del producto o número de series; daños cosméticos o acabados exteriores; accidentes, abuso, negligencia, fuego, agua, rayos u otros actos de la naturaleza; uso de products, equipo sistemas servicios, partes, insumos, accesorios, aplicaciones, instalaciones, reparos, cableado externo o conectores no suministrados o autorizados por SAMSUNG los cuales dären este producto o Causeen problemas de service; voltaje de linea electrica incorrecta, fluctuationes y sobretensiones; ajustes del cliente y falla al seguir las instruciones de operación, limpieza, mantenimiento e instrucciones ambientales que Sean cubiertas y prescritas en el libro de instruciones; problemas causados por infestacion de pestes y sobrecalentamento provocado por el usuario.

NO HAY GARANTías EXPRESAS MÁS QUE LAS LISTADAS Y DESCRIPTAS EN LA PARTE SUPERIOR, Y NI GARANTías YA SEA EXPRESAS O IMPLICadas, INCLUYENDO, PERO NO LIMITADAS A, ALGUNAS GARANTías IMPLICadas DE COMERCIALIZACION O APTITUD PARA UN PROPÓSITO EN PARTICULARAR, DEBERA APLICAR DESPUÉS DE LOS PERIODOS DE LA GARANTÍA EXPRESADA EN LA PARTE SUPERIOR, Y NO OTRA GARANTÍA EXPRESADA O GARANTÍA DADA POR ALGUNA PERSONA, FIRMA O CORPORACION CON RESPECTO A ESTE PRODUCTO SERÁ CUBIERTA POR SAMSUNG. SAMSUNG NO SERÁ RESPONSABLE DE LA PÉRDIDA DE INGRESOS O GANANCIAS, FALLO AL REALIZAR AHORROS U OTROS BENEFICIOS U OTROS DANOS ESPECIALES, INCIDENTALES O A CONSECUENCIA DEL USO, DESUSO O INHABILIDAD DE ESTE PRODUCTO A PESAR DE LA TEORIA LEGAL EN LA CUÁL EL RECLAMO ESTÁ BASADO Y Aún SI SAMSUNG HA SIDO ADVERTIDO DE LA POSIBILIDAD DE DICHOS DANOS. NINGUNA RECUPERACION DE NINGUN TIPO EN CONTRA DE SAMSUNG SERÁ MÁS GRANDE QUE EL MONTO DEL PRECIO DE COMPRA DEL PRODUCTO VENDIDO POR SAMSUNG Y CAUSANTE DEL DANO ALEGADO. SIN LIMITAR LO ANTERIOR, EL COMPRADOR ASUME EL RIESGO Y LA POSIBILIDAD DE PÉRDIDA, DANOS O LESIONES AL COMPRADOR Y A LA PROPIEDAD DEL COMPRADOR Y A OTROS Y SUS PROPIEDADES DERIVADA DE LA UTILIZATION, MAL USO O INHABILIDAD EN EL USO DE ESTE PRODUCTO VENDIDO POR SAMSUNG NO CAUSADO DIRECTAMENTE POR LA NEGLIGENCIÀ DE SAMSUNG. ESTA GARANTÍA LIMITADA NO SERA EXTENDIDA A NINGUN OTRO MÁS QUE AL COMPRADOR ORIGINAL DE ESTE PRODUCTO NO ES TRANSFERIBLE Y DECLARA SU RECURSO EXCLUSIVO.

Algunas provincias o territorios peuvent o no permitir limitaciones acerca de cuando dura una garantía implicada, o la exclusion o limitación de días incidentales o a causa de, asi que las limitaciones o exclusiones你能 no aplicar usted.Esta garantía le da los derechos legales espécificos y usted pueda tener también除外os derechos los cuales varian de estado a estado.

Para Obtener este service de garantía, por favor contacte a SAMSUNG al:

1-800-SAMSUNG (726-7864) o www.samsung.com/us/support

CAMPANA SAMSUNG

Garantía limitada al comprador original

Este produit de la marca SAMSUNG, suministrado y distribuido por Samsung Electronics Canada, Inc. (SAMSUNG) y entrega nuevo, en su empaque original al comprador original, está garantizo por SAMSUNG contra defectos de manufactura en materiales y mano de obr por un periodo de garantía limitado de:

UN (1) ANO EN PIEZAS Y MANO DE OBRA

Esta garantía limitada comienza en la Fecha original de compra, y es valida sólo en productos comprados y usados en Canadá. Para recibir el servicios por garantía, el el comprador debe contactar a SAMSUNG para la determinación del problema y procedimientos de service. El service de Garantía pueda sólo poder ser llreado a cabo por un centro de service autorizzato por SAMSUNG. El recibo de compra original con Fecha deben ser presentado como prueba de compra a SAMSUNG o al centro de service autorizzato SAMSUNG.

SAMSUNG reparar o replazará este producto, a su criterio y sin cargo conforme a lo estipulado en el presente documento, con partesuales o retrabajadas o productos si se encuentran defectuosos durante el periodo limitado de garantía especialicho arriba. Todas las partes reemplazadas y productos son propidad de SAMSUNG y deben ser regresadas a SAMSUNG. Las partes de reemplazo y productos asumen el tiempopendiente de garantía, o noventa (90)días lo que sea más largo.

El servicios a domicilio sera provisto durante el periodo de la garantía sujeto a disponible bajo Canadá. El servicea domicilio no está disponible en todas las areas. Para recibir servicios a domicilio, el producto debe estar sin obstrucciones y accesible al personal de serviceo. Si durante el serviceo a domicilio la reparacion nouede ser completada, sera necessario remover, reparar y regresar el producto.

Esta garantía limitada cubre defectos de manufactura en materiales y mano de obra relacionados en uso normal y no comercial de este producto y no aplicará a los siguientes, incluyendo pero no limitados a: daños ocurridos en el traslado; entrega e instalación; aplicaciones y usos para los que este producto no fue fabricado; alteración del producto o número de series; daños cosméticos o acabados exteriores; accidentes, abuso, negligencia, fuego, agua, rayos u otros actos de la naturaleza; uso de products, equipo sistemas servicios, partes, insumos, accesorios, aplicaciones, instalaciones, reparos, cableado externo o connectores no suministrados o autorizados por SAMSUNG los cuales daßñen este producto o Causeu problemas de service; voltaje de linea electrica incorrecta, fluctuationes y sobretensiones; ajustes del cliente y falla al seguir las instrucciones de operación, limpieza, mantenimiento e instructaciones ambientales que Sean cubiertas y prescritas en el libro de instructcciones; problemas causados por infestacion

de pestes y sobrecalentmente provocado por el usuario. SAMSUNG no garantiza el的功能amente ininterrupido ni libre de erros de este producto.

NO HAY GARANTías EXPRESAS MÁS QUE LAS LISTADAS Y DESCRIPTAS EN LA PARTE SUPERIOR, Y NI GARANTías YA SEA EXPRESAS O IMPLICadas, INCLUYENDO, PERO NO LIMITADAS A, ALGUNAS GARANTías IMPLICADAS DE COMERCIALIZACION O APTITUD PARA UN PROPÓSITO EN PARTICULARAR, DEBERA APLICAR DESPUÉS DE LOS PERIODOS DE LA GARANTÍA EXPRESADA EN LA PARTE SUPERIOR, Y NO OTRA GARANTÍA EXPRESADA O GARANTÍA DADA POR ALGUNA PERSONA, FIRMA O CORPORACION CON RESPECTO A ESTE PRODUCTO SERÁ CUBIERTA POR SAMSUNG. SAMSUNG NO SERÁ RESPONSABLE DE LA PÉRDIDA DE INGRESOS O GANANCIAS, FALLO AL REALIZAR AHORROS U OTROS BENEFICIOS U OTROS DANOS ESPECIALIES, INCIDENTALES O A CONSECUENCIA DEL USO, DESUSO O INHABILIDAD DE ESTE PRODUCTO A PESAR DE LA TEORIA LEGAL EN LA CUÁL EL RECLAMO ESTÁ BASADO Y Aún SI SAMSUNG HA SIDO ADVERTIDO DE LA POSIBILIDAD DE DICHOS DANOS. NINGUNA RECURPERACION DE NINGUN TIPO EN CONTRA DE SAMSUNG SERÁ MÁS GRANDE QUE EL MONTO DEL PRECIO DE COMPRA DEL PRODUCTO VENDIDO POR SAMSUNG Y CAUSANTE DEL DANÜO ALEGADO. SIN LIMITAR LO ANTERIOR, EL COMPRADOR ASUME EL RIESGO Y LA POSIBILIDAD DE PÉRDIDA, DANOS O LESIONES AL COMPRADOR Y A LA PROPIEDAD DEL COMPRADOR Y A OTROS Y SUS PROPIEDADES DERIVADA DE LA UTILIZATION, MAL USO O INHABILIDAD EN EL USO DE Este PRODUCTO VENDIDO POR SAMSUNG NO CAUSADO DIRECTAMENTE POR LA NEGLIGENCIA DE SAMSUNG. ESTA GARANTÍA LIMITADA NO SERA EXTENDIDA A NINGUN OTRO MÁS QUE AL COMPRADOR ORIGINAL DE ESTE PRODUCTO NO ES TRANSFERIBLE Y DECLARA SU RECURSO EXCLUSIVO.

Algunas provincias o territorios peuvent o no permitir limitaciones acerca de cuando dura una garantía implicada, o la exclusion o limitación de daños incidentales o a causa de, asi que las limitaciones o exclusiones peuvent no aplicar a usted.Esta garantía le da los derechos legales espécíficos y ugusted pueda tener también除外os derechos los cuales varian de estado a estado.

Para Obtener este servicios de garantía, por favor contacte a SAMSUNG al:

www.samsung.com/ca/support (Inglés),

www.samsung.com/ca_fr/support (Francés)

SAMSUNG
